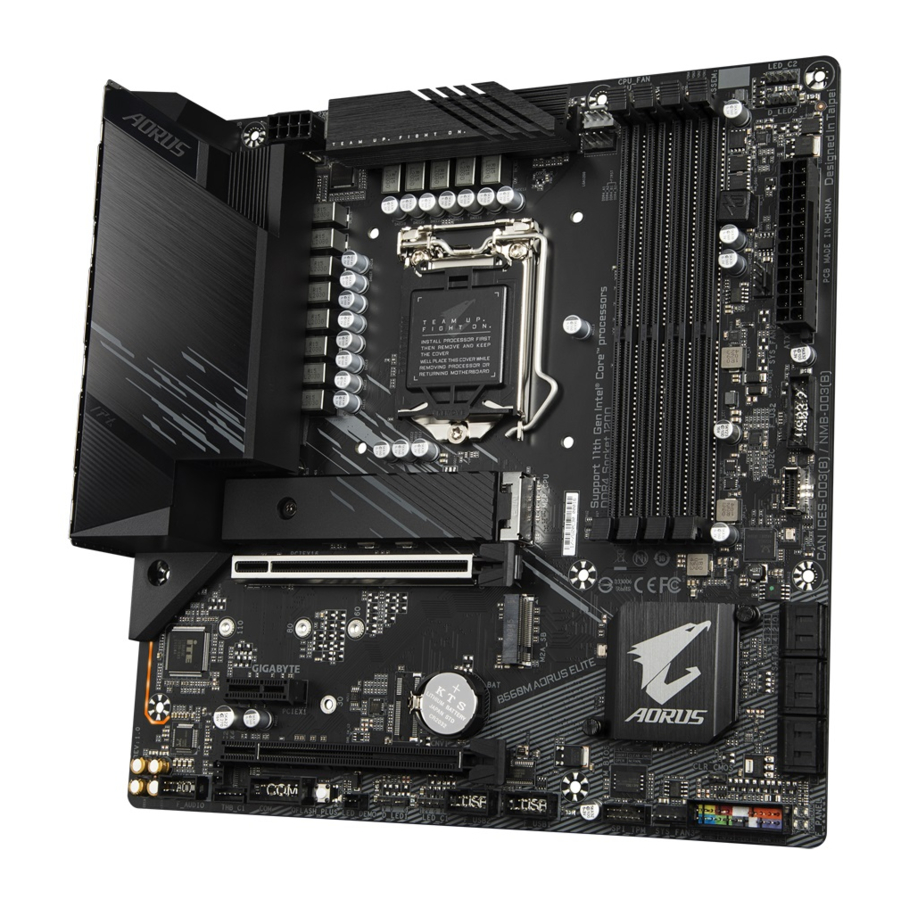

Руководство для Gigabyte B560M AORUS ELITE

Определение версии вашего продукта

Номер версии на вашей материнской плате выглядит следующим образом: "REV: X.X." Например, "REV: 1.0" означает, что версия материнской платы — 1.0. Проверяйте версию вашей материнской платы перед обновлением BIOS, драйверов или при поиске технической информации.

Пример

Схема продукта

Датчик температуры

Комплектация

• Материнская плата B560M AORUS ELITE
• Диск с драйверами для материнской платы
• Руководство пользователя
• Два кабеля SATA
• Винт(ы) M.2/стойка(и) M.2

*Комплектация, указанная выше, приведена только для справки, и фактические элементы зависят от полученной вами упаковки продукта. Комплектация может быть изменена без предварительного уведомления.

Блок-схема устройства

(Примечание) Фактическая поддержка может зависеть от CPU.

Установка оборудования

Технические характеристики продукта

(Примечание) Поддерживается только процессорами 11-го поколения.

*GIGABYTE оставляет за собой право вносить любые изменения в спецификации продукта и информацию, связанную с продуктом, без предварительного уведомления.

Пожалуйста, посетите веб-сайт GIGABYTE, чтобы получить списки поддерживаемых ЦП, модулей памяти, твердотельных накопителей и устройств M.2.

Пожалуйста, посетите страницу Support\Utility List (Список поддержки\Утилиты) на веб-сайте GIGABYTE, чтобы загрузить последнюю версию приложений.

Установка процессора

Прочтите следующие указания перед началом установки процессора:

1. Убедитесь, что материнская плата поддерживает процессор.
   (Перейдите на веб-сайт GIGABYTE, чтобы получить последний список поддерживаемых процессоров.)
2. Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой процессора, чтобы предотвратить повреждение оборудования.
3. Найдите первый контакт процессора. Процессор нельзя вставить, если он ориентирован неправильно. (Или вы можете найти выемки на обеих сторонах процессора и ключи выравнивания на разъеме процессора.)
4. Нанесите ровный и тонкий слой термопасты на поверхность процессора.
5. Не включайте компьютер, если не установлен кулер процессора, иначе может произойти перегрев и повреждение процессора.
6. Установите частоту хоста процессора в соответствии со спецификациями процессора. Не рекомендуется устанавливать частоту системной шины за пределы спецификаций оборудования, так как это не соответствует стандартным требованиям для периферийных устройств. Если вы хотите установить частоту за пределами стандартных спецификаций, делайте это в соответствии со спецификациями вашего оборудования, включая ЦП, видеокарту, память, жесткий диск и т.д.

Установка процессора
Найдите ключи выравнивания на разъеме процессора материнской платы и выемки на процессоре.

Не снимайте крышку разъема ЦП перед установкой ЦП. Она может автоматически отскочить от прижимной пластины во время повторного зацепления рычага после установки ЦП.

Установка памяти

Прочтите следующие указания перед началом установки памяти:

• Убедитесь, что материнская плата поддерживает память. Рекомендуется использовать память одинаковой емкости, марки, скорости и чипов.
  (Перейдите на веб-сайт GIGABYTE, чтобы получить последние поддерживаемые скорости памяти и модули памяти.)
• Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой памяти, чтобы предотвратить повреждение оборудования.
• Модули памяти имеют надежную конструкцию. Модуль памяти можно установить только в одном направлении. Если вам не удается вставить память, измените направление.

Конфигурация памяти Dual Channel
Эта материнская плата имеет четыре разъема для памяти и поддерживает технологию Dual Channel. После установки памяти BIOS автоматически определит спецификации и емкость памяти. Включение режима памяти Dual Channel удвоит исходную пропускную способность памяти.

Пожалуйста, посетите веб-сайт GIGABYTE для получения подробной информации об установке оборудования.

Четыре разъема для памяти разделены на два канала, и каждый канал имеет два разъема для памяти следующим образом:

• Канал A: DDR4_A1, DDR4_A2
• Канал B: DDR4_B1, DDR4_B2

Рекомендуемая конфигурация памяти Dual Channel
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 модуля	- -	DS/SS	- -	DS/SS
4 модуля	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Односторонний, DS=Двусторонний, "- -"=Нет памяти)

Из-за ограничений ЦП, прочтите следующие указания перед установкой памяти в режиме Dual Channel.

1. Режим Dual Channel нельзя включить, если установлен только один модуль памяти.
2. При включении режима Dual Channel с двумя или четырьмя модулями памяти рекомендуется использовать память одинаковой емкости, марки, скорости и чипов.

Установка карты расширения

Прочтите следующие указания перед началом установки карты расширения:

• Убедитесь, что материнская плата поддерживает карту расширения. Внимательно прочитайте руководство, прилагаемое к вашей карте расширения.
• Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой карты расширения, чтобы предотвратить повреждение оборудования.

Разъемы задней панели

1. Порт USB 2.0/1.1 (порт Q-Flash Plus)
   Порт USB поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для USB-устройств. Используйте этот порт для USB-устройств. Перед использованием Q-Flash Plus ^{(Примечание)}, обязательно вставьте флэш-накопитель USB в этот порт.
   (Примечание) Чтобы включить функцию Q-Flash Plus, посетите веб-страницу "Unique Features" (Уникальные функции) на веб-сайте GIGABYTE.
2. Порт USB 2.0/1.1
   Порт USB поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для USB-устройств.
3. Порт PS/2 для клавиатуры/мыши
   Используйте этот порт для подключения мыши или клавиатуры PS/2.
4. DisplayPort
   DisplayPort обеспечивает высокое качество цифрового изображения и звука, поддерживая двунаправленную передачу звука. DisplayPort может поддерживать механизмы защиты контента HDCP 2.3. Вы можете использовать этот порт для подключения монитора с поддержкой DisplayPort. Примечание: Технология DisplayPort может поддерживать максимальное разрешение 4096x2304 при 60 Гц, но фактическое поддерживаемое разрешение зависит от используемого монитора.
5. Порт HDMI
   Порт HDMI поддерживает форматы HDCP 2.3 и Dolby TrueHD и DTS HD Master Audio. Он также поддерживает до 192 кГц/16 бит 7.1-канальный аудиовыход LPCM. Вы можете использовать этот порт для подключения монитора с поддержкой HDMI. Максимальное поддерживаемое разрешение составляет 4096x2160 при 30 Гц, но фактическое поддерживаемое разрешение зависит от используемого монитора.
   После установки устройства DisplayPort/HDMI обязательно установите устройство воспроизведения звука по умолчанию на DisplayPort/HDMI. (Название элемента может отличаться в зависимости от вашей операционной системы.)
6. Порт USB 3.2 Gen 2 Type-A (красный)
   Порт USB 3.2 Gen 2 поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
7. Порт USB Type-C
   Реверсивный порт USB поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификацией USB 3.2 Gen 1. Используйте этот порт для USB-устройств.
8. Порт RJ-45 LAN
   Порт Gigabit Ethernet LAN обеспечивает подключение к Интернету со скоростью передачи данных до 2,5 Гбит/с. Ниже описаны состояния светодиодов порта LAN.


Светодиод подключения/скорости:
Состояние	Описание
Оранжевый	Скорость передачи данных 2,5 Гбит/с
Зеленый	Скорость передачи данных 1 Гбит/с
Выкл.	Скорость передачи данных 100 Мбит/с
Светодиод активности:
Состояние	Описание
Мигает	Выполняется передача или получение данных
Выкл.	Передача или получение данных не выполняется

9. Порт USB 3.2 Gen 1
   Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств.
10. Выход для центрального динамика/сабвуфера (оранжевый)
    Используйте этот аудиоразъем для подключения центральных динамиков/сабвуфера.
11. Выход для заднего динамика (черный)
    Используйте этот аудиоразъем для подключения задних динамиков.
12. Выход для бокового динамика (серый)
    Используйте этот аудиоразъем для подключения боковых динамиков.
13. Линейный вход (синий)
    Гнездо линейного входа. Используйте этот аудиоразъем для устройств линейного входа, таких как оптический привод, Walkman и т.д.
14. Линейный выход/Выход для переднего динамика (зеленый)
    Гнездо линейного выхода.
15. Микрофонный вход (розовый)
    Микрофонный вход.

Конфигурации аудиоразъемов:
Разъем	Наушники/ 2-канальный	4-канальный	5.1-канальный	7.1-канальный
Выход для центрального динамика/сабвуфера
Выход для заднего динамика
Выход для бокового динамика
Линейный вход
Линейный выход/Выход для переднего динамика
Микрофонный вход

Вы можете изменить функциональность аудиоразъема с помощью аудиопрограммного обеспечения.

• При отсоединении кабеля, подключенного к разъему на задней панели, сначала отсоедините кабель от устройства, а затем от материнской платы.
• При отсоединении кабеля вытягивайте его прямо из разъема. Не раскачивайте его из стороны в сторону, чтобы предотвратить короткое замыкание внутри разъема кабеля.

Пожалуйста, посетите веб-сайт GIGABYTE для получения подробной информации о настройке аудиопрограммного обеспечения.

Внутренние разъемы

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Прочтите следующие рекомендации перед подключением внешних устройств:

• Сначала убедитесь, что ваши устройства совместимы с разъемами, которые вы хотите подключить.
• Перед установкой устройств обязательно выключите устройства и компьютер. Отключите шнур питания от розетки, чтобы предотвратить повреждение устройств.
• После установки устройства и перед включением компьютера убедитесь, что кабель устройства надежно прикреплен к разъему на материнской плате.

1/2. ATX_12V_2X4/ATX (2x4 12V разъем питания и 2x12 основной разъем питания)
Благодаря использованию разъема питания блок питания может обеспечить достаточно стабильное питание для всех компонентов на материнской плате. Перед подключением разъема питания сначала убедитесь, что блок питания выключен и все устройства правильно установлены. Разъем питания имеет конструкцию, защищенную от ошибок. Подключите кабель питания к разъему питания в правильной ориентации.
Разъем питания 12 В в основном обеспечивает питание процессора. Если разъем питания 12 В не подключен, компьютер не запустится.

Для удовлетворения требований расширения рекомендуется использовать блок питания, который может выдерживать высокое энергопотребление (500 Вт или больше). Если используется блок питания, который не обеспечивает требуемую мощность, это может привести к нестабильной или незагружаемой системе.

ATX_12V_2X4:

Номер контакта	Определение	Номер контакта	Определение
1	GND (только для 2x4-контактного 12 В)	5	+12 В (только для 2x4-контактного 12 В)
2	GND (только для 2x4-контактного 12 В)	6	+12 В (только для 2x4-контактного 12 В)
3	GND	7	+12 В
4	GND	8	+12 В

ATX:

Номер контакта	Определение	Номер контакта	Определение
1	3,3 В	13	3,3 В
2	3,3 В	14	-12 В
3	GND	15	GND
4	+5 В	16	PS_ON (мягкое включение/выключение)
5	GND	17	GND
6	+5 В	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5 В
10	+12 В	22	+5 В
11	+12 В (только для 2x12-контактного ATX)	23	+5 В (только для 2x12-контактного ATX)
12	3,3 В (только для 2x12-контактного ATX)	24	GND (только для 2x12-контактного ATX)

3/4. CPU_FAN/SYS_FAN1/2/3 (разъемы для вентиляторов)
Все разъемы для вентиляторов на этой материнской плате 4-контактные. Большинство разъемов для вентиляторов имеют конструкцию, защищенную от ошибок. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема - провод заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вентилятора. Для оптимального рассеивания тепла рекомендуется установить системный вентилятор внутри корпуса.

Номер контакта	Определение
1	GND
2	Управление скоростью напряжением
3	Sense
4	ШИМ-регулирование скорости

5. CPU_OPT (Разъем вентилятора ЦП с водяным охлаждением)
   Разъем вентилятора 4-контактный и имеет конструкцию, защищенную от ошибок. Большинство разъемов для вентиляторов имеют конструкцию, защищенную от ошибок. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема - провод заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вентилятора.


Номер контакта	Определение
1	GND
2	Управление скоростью напряжением
3	Sense
4	ШИМ-регулирование скорости
Разъем	CPU_FAN	SYS_FAN1~3	CPU_OPT
Максимальный ток	2A	2A	2A
Максимальная мощность	24W	24W	24W

• Обязательно подключите кабели вентиляторов к разъемам вентиляторов, чтобы предотвратить перегрев ЦП и системы. Перегрев может привести к повреждению ЦП или зависанию системы.
• Эти разъемы вентиляторов не являются блоками перемычек конфигурации. Не устанавливайте перемычку на разъемы.

6. LED_C1/LED_C2 (разъемы для светодиодных лент RGB)
   Разъемы можно использовать для подключения стандартной светодиодной ленты 5050 RGB (12 В/G/R/B) с максимальной номинальной мощностью 2 А (12 В) и максимальной длиной 2 м.


Номер контакта	Определение
1	12 В
2	G
3	R
4	B

Подключите светодиодную ленту RGB к разъему. Штырь питания светодиодной ленты RGB (отмечен треугольником на вилке) должен быть подключен к контакту 1 (12 В) этого разъема. Неправильное подключение может привести к повреждению светодиодной ленты.

7. D_LED1/D_LED2 (адресуемые разъемы для светодиодных лент)
   Разъемы можно использовать для подключения стандартной адресуемой светодиодной ленты 5050 с максимальной номинальной мощностью 5 А (5 В) и максимальным количеством 1000 светодиодов.


Номер контакта	Определение
1	V (5 В)
2	Данные
3	Нет контакта
4	GND

Подключите адресуемую светодиодную ленту к разъему. Штырь питания (отмечен треугольником на вилке) светодиодной ленты должен быть подключен к контакту 1 адресуемого разъема светодиодной ленты. Неправильное подключение может привести к повреждению светодиодной ленты.

Информацию о том, как включать/выключать подсветку светодиодной ленты, см. на веб-странице "Уникальные функции" веб-сайта GIGABYTE.

Перед установкой устройств обязательно выключите устройства и компьютер. Отключите шнур питания от розетки, чтобы предотвратить повреждение устройств.

8. SATA3 0/1/2/3/4/5 (разъемы SATA 6 Гбит/с)
   Разъемы SATA соответствуют стандарту SATA 6 Гбит/с и совместимы со стандартами SATA 3 Гбит/с и SATA 1,5 Гбит/с. Каждый разъем SATA поддерживает одно устройство SATA.


Номер контакта	Определение
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Чтобы включить горячее подключение для портов SATA, обратитесь к главе "Настройка BIOS", "Настройки\Порты ввода-вывода\Конфигурация SATA и RST" для получения дополнительной информации.

9. M2P_CPU ^{(Примечание)}/M2A_SB (разъемы M.2 Socket 3)
   Разъем M.2 поддерживает твердотельные накопители M.2 SATA или твердотельные накопители M.2 PCIe.


Выполните следующие действия, чтобы правильно установить твердотельный накопитель M.2 в разъем M.2.

1. Найдите разъем M.2, в который вы будете устанавливать твердотельный накопитель M.2, с помощью отвертки открутите винт на радиаторе, а затем снимите радиатор. (Только разъем M2P_CPU имеет радиатор.) Снимите защитную пленку с термопрокладки на разъеме M.2.
2. Найдите подходящее монтажное отверстие в зависимости от длины вашего твердотельного накопителя M.2. При необходимости затяните прилагаемую стойку в нужное монтажное отверстие. Вставьте твердотельный накопитель M.2 в разъем M.2 под углом.
3. Нажмите на твердотельный накопитель M.2, а затем используйте прилагаемый винт, чтобы закрепить его в разъеме. Установите на место радиатор и закрепите его в исходном отверстии. Снимите защитную пленку с нижней части радиатора перед установкой радиатора на место.

Уведомления об установке для разъемов M.2 и SATA:
Наличие разъемов SATA может зависеть от типа устройства, установленного в разъемах M.2. Разъем M2A_SB имеет общую пропускную способность с разъемом SATA3 1. Подробности см. в следующей таблице.

• M2P_CPU^{(Примечание)}:


: Доступно, : Недоступно
* Разъем M2P_CPU (Примечание) поддерживает только PCIe SSD.

• M2A_SB:


: Доступно, : Недоступно

(Примечание) Поддерживается только процессорами 11-го поколения.

10. F_PANEL (Разъем передней панели)
    Подключите переключатель питания, переключатель перезагрузки, динамик, переключатель/датчик вторжения в корпус и индикатор состояния системы на корпусе к этому разъему в соответствии с назначениями контактов, указанными ниже. Обратите внимание на положительные и отрицательные контакты перед подключением кабелей.

    • PLED/PWR_LED (Индикатор питания, желтый/фиолетовый):
      Подключается к индикатору состояния питания на передней панели корпуса. Светодиод горит, когда система работает. Светодиод не горит, когда система находится в спящем режиме S3/S4 или выключена (S5).

Состояние системы	Светодиод
S0	Включен
S3/S4/S5	Выключен

• PW (Выключатель питания, красный):
  Подключается к выключателю питания на передней панели корпуса. Вы можете настроить способ выключения системы с помощью выключателя питания (см. раздел "Настройка BIOS", "Настройки\Питание платформы" для получения дополнительной информации).
• SPEAK (Динамик, оранжевый):
  Подключается к динамику на передней панели корпуса. Система сообщает о состоянии запуска системы, издавая звуковой сигнал. Один короткий звуковой сигнал будет слышен, если при запуске системы не обнаружено проблем.
• HD (Светодиод активности жесткого диска, синий):
  Подключается к светодиоду активности жесткого диска на передней панели корпуса. Светодиод горит, когда жесткий диск читает или записывает данные.
• RES (Кнопка перезагрузки, зеленый):
  Подключается к кнопке перезагрузки на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезагрузить компьютер, если он завис и не выполняет нормальную перезагрузку.
• CI (Разъем датчика вскрытия корпуса, серый):
  Подключается к переключателю/датчику вскрытия корпуса на корпусе, который может определить, была ли снята крышка корпуса. Для этой функции требуется корпус с переключателем/датчиком вскрытия корпуса.
• NC (Оранжевый): Нет подключения.

Конструкция передней панели может отличаться в зависимости от корпуса. Модуль передней панели в основном состоит из выключателя питания, кнопки перезагрузки, индикатора питания, индикатора активности жесткого диска, динамика и т. д. При подключении модуля передней панели корпуса к этому разъему убедитесь, что назначение проводов и контактов совпадают правильно.

11. F_AUDIO (Разъем аудио на передней панели)
    Разъем аудио на передней панели поддерживает аудио высокой четкости (HD). Вы можете подключить аудиомодуль передней панели корпуса к этому разъему. Убедитесь, что назначение проводов разъема модуля соответствует назначению контактов разъема материнской платы. Неправильное подключение разъема модуля и разъема материнской платы приведет к неработоспособности устройства или даже к его повреждению.


Номер контакта	Определение	Номер контакта	Определение
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Нет контакта
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Некоторые корпуса поставляются с аудиомодулем передней панели, у которого отдельные разъемы на каждом проводе вместо одного штекера. Для получения информации о подключении аудиомодуля передней панели с другим назначением проводов обратитесь к производителю корпуса.

12. F_U32C (Разъем USB Type-C с поддержкой USB 3.2 Gen 1)
    Разъем соответствует спецификации USB 3.2 Gen 1 и может обеспечить один порт USB.


Номер контакта	Определение	Номер контакта	Определение	Номер контакта	Определение
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (Разъем USB 3.2 Gen 1)
    Разъем соответствует спецификациям USB 3.2 Gen 1 и USB 2.0 и может обеспечить два порта USB. Для приобретения дополнительной 3,5-дюймовой передней панели с двумя портами USB 3.2 Gen 1 обратитесь к местному дилеру.


Номер контакта	Определение	Номер контакта	Определение	Номер контакта	Определение
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Нет контакта
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (Разъемы USB 2.0/1.1)
    Разъемы соответствуют спецификациям USB 2.0/1.1. Каждый разъем USB может обеспечить два порта USB через дополнительную USB-панель. Для приобретения дополнительной USB-панели обратитесь к местному дилеру.


Номер контакта	Определение	Номер контакта	Определение
1	Питание (5V)	6	USB DY+
2	Питание (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Нет контакта
5	USB DX+	10	NC

• Не подключайте кабель панели IEEE 1394 (2x5-контактный) к разъему USB 2.0/1.1.
• Перед установкой USB-панели обязательно выключите компьютер и отсоедините шнур питания от розетки, чтобы не повредить USB-панель.

15. SPI_TPM (Разъем доверенного платформенного модуля)
    Вы можете подключить SPI TPM (Trusted Platform Module) к этому разъему.


Номер контакта	Определение	Номер контакта	Определение
1	Вывод данных	7	Выбор микросхемы
2	Питание (3.3V)	8	GND
3	Нет контакта	9	IRQ
4	NC	10	NC
5	Ввод данных	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Разъемы дополнительной карты Thunderbolt)
    Разъемы используются для подключения к дополнительной карте GIGABYTE Thunderbolt.

17. CLR_CMOS (Перемычка Clear CMOS)
    Используйте эту перемычку, чтобы очистить конфигурацию BIOS и восстановить значения CMOS до заводских настроек. Чтобы очистить значения CMOS, используйте металлический предмет, например отвертку, чтобы коснуться двух контактов на несколько секунд.
    Открыто: Нормально
    Замкнуто: Очистить значения CMOS

• Всегда выключайте компьютер и отсоединяйте шнур питания от розетки перед очисткой значений CMOS.
• После перезагрузки системы перейдите в настройки BIOS, чтобы загрузить заводские настройки (выберите Load Optimized Defaults) или вручную настройте параметры BIOS (см. главу "Настройка BIOS" для получения информации о настройках BIOS).

18. BAT (Батарея)
    Батарея обеспечивает питание для сохранения значений (таких как конфигурации BIOS, информация о дате и времени) в CMOS, когда компьютер выключен. Замените батарею, когда напряжение батареи упадет до низкого уровня, иначе значения CMOS могут быть неточными или могут быть потеряны.

Вы можете очистить значения CMOS, извлекнув батарею:

1. Выключите компьютер и отсоедините шнур питания.
2. Осторожно извлеките батарею из держателя батареи и подождите одну минуту. (Или используйте металлический предмет, например отвертку, чтобы коснуться положительного и отрицательного контактов держателя батареи, чтобы замкнуть их на 5 секунд.)
3. Замените батарею.
4. Подключите шнур питания и перезагрузите компьютер.

• Всегда выключайте компьютер и отсоединяйте шнур питания перед заменой батареи.
• Замените батарею на эквивалентную. Повреждение ваших устройств может произойти, если батарея заменена на неподходящую модель.
• Обратитесь в место покупки или к местному дилеру, если вы не можете заменить батарею самостоятельно или не уверены в модели батареи.
• При установке батареи обратите внимание на ориентацию положительной (+) и отрицательной (-) сторон батареи (положительная сторона должна быть обращена вверх).
• Использованные батареи должны утилизироваться в соответствии с местными экологическими нормами.

19. CPU/DRAM/VGA/BOOT (Светодиоды состояния)
    Светодиоды состояния показывают, правильно ли работают ЦП, память, видеокарта и операционная система после включения системы. Если горит светодиод CPU/DRAM/VGA, это означает, что соответствующее устройство работает не нормально; если горит светодиод BOOT, это означает, что вы еще не вошли в операционную систему.


CPU: Светодиод состояния ЦП
DRAM: Светодиод состояния памяти
VGA: Светодиод состояния видеокарты
BOOT: Светодиод состояния операционной системы

20. QFLASH_PLUS (Кнопка Q-Flash Plus)
    Q-Flash Plus позволяет обновить BIOS, когда система выключена (состояние завершения работы S5). Сохраните последнюю версию BIOS на USB-накопитель и подключите его к выделенному порту, после чего вы сможете автоматически прошить BIOS, просто нажав кнопку Q-Flash Plus. QFLED будет мигать, когда начнется сопоставление BIOS и действия по прошивке, и перестанет мигать, когда основная прошивка BIOS будет завершена.


Информацию о том, как использовать Q-Flash Plus, можно найти на веб-странице "Уникальные функции" веб-сайта GIGABYTE.

Настройка BIOS

BIOS (Basic Input and Output System, базовая система ввода-вывода) записывает параметры аппаратного обеспечения системы в CMOS на материнской плате. Ее основные функции включают проведение самотестирования при включении питания (POST) во время запуска системы, сохранение параметров системы и загрузку операционной системы и т. д. BIOS включает программу BIOS Setup, которая позволяет пользователю изменять основные параметры конфигурации системы или активировать определенные функции системы.
Когда питание выключено, батарея на материнской плате обеспечивает необходимое питание для CMOS, чтобы сохранить значения конфигурации в CMOS.
Чтобы получить доступ к программе BIOS Setup, нажмите клавишу <Delete> во время POST при включении питания.
Чтобы обновить BIOS, используйте утилиту GIGABYTE Q-Flash или @BIOS.

• Q-Flash позволяет пользователю быстро и легко обновить или создать резервную копию BIOS без входа в операционную систему.
• @BIOS — это утилита на базе Windows, которая ищет и загружает последнюю версию BIOS из Интернета и обновляет BIOS.

• Поскольку прошивка BIOS потенциально рискованна, если у вас нет проблем с использованием текущей версии BIOS, рекомендуется не прошивать BIOS. Чтобы прошить BIOS, делайте это с осторожностью. Неправильная прошивка BIOS может привести к неисправности системы.
• Рекомендуется не изменять настройки по умолчанию (если только это не необходимо), чтобы предотвратить нестабильность системы или другие неожиданные результаты. Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае попробуйте очистить значения CMOS и сбросить плату к значениям по умолчанию. (Обратитесь к разделу "Load Optimized Defaults" (Загрузка оптимальных настроек по умолчанию) в этой главе или к описанию перемычки батареи/очистки CMOS в главе "Hardware Installation" (Установка оборудования), чтобы узнать, как очистить значения CMOS.)

Начальный экран

При загрузке компьютера появится следующий начальный экран с логотипом.

Существуют два различных режима BIOS, как показано ниже, и вы можете использовать клавишу <F2> для переключения между двумя режимами. Easy Mode (Простой режим) позволяет пользователям быстро просматривать текущую информацию о системе или вносить коррективы для достижения оптимальной производительности. В Easy Mode (Простом режиме) вы можете использовать мышь для перемещения по элементам конфигурации. Advanced Mode (Расширенный режим) предоставляет подробные настройки BIOS. Вы можете нажимать клавиши со стрелками на клавиатуре для перемещения между элементами и нажимать <Enter> для подтверждения или входа в подменю. Или вы можете использовать мышь, чтобы выбрать нужный элемент.

• Если система работает нестабильно, выберите пункт Load Optimized Defaults (Загрузить оптимальные настройки по умолчанию), чтобы установить для системы значения по умолчанию.
• Описанные в этой главе меню BIOS Setup предназначены только для справки и могут отличаться в зависимости от версии BIOS.

Главное меню

Функциональные клавиши расширенного режима
< >< >	Переместите полосу выбора, чтобы выбрать меню настройки
< >< >	Переместите полосу выбора, чтобы выбрать элемент конфигурации в меню
<Enter>/Double Click	Выполнить команду или войти в меню
<+>/<Page Up>	Увеличить числовое значение или внести изменения
<->/<Page Down>	Уменьшить числовое значение или внести изменения
<F1>	Показать описания функциональных клавиш
<F2>	Переключиться в Easy Mode (Простой режим)
<F3>	Сохранить текущие настройки BIOS в профиль
<F4>	Загрузить настройки BIOS из профиля, созданного ранее
<F5>	Восстановить предыдущие настройки BIOS для текущих подменю
<F6>	Отобразить экран Smart Fan 6
<F7>	Загрузить оптимизированные настройки BIOS по умолчанию для текущих подменю
<F8>	Получить доступ к утилите Q-Flash
<F10>	Сохранить все изменения и выйти из программы BIOS Setup
<F11>	Переключиться в подменю Favorites (Избранное)
<F12>	Захватить текущий экран в виде изображения и сохранить его на USB-накопитель
<Insert>	Добавить или удалить любимую опцию
<Ctrl>+<S>	Отобразить информацию об установленной памяти
<Esc>	Главное меню: Выйти из программы BIOS Setup Подменю: Выйти из текущего подменю

Smart Fan 6

Используйте функциональную клавишу <F6> для быстрого переключения на этот экран. Этот экран позволяет настраивать параметры, связанные со скоростью вращения вентилятора, для каждого разъема вентилятора или отслеживать температуру системы/процессора.

• TUNE ALL (Настроить все)
  Позволяет применить текущие настройки ко всем разъемам вентиляторов.
• Temperature (Температура)
  Отображает текущую температуру выбранной целевой области.
• Fan Speed (Скорость вентилятора)
  Отображает текущую скорость вращения вентиляторов.
• Flow Rate (Расход жидкости)
  Отображает расход жидкости вашей системы водяного охлаждения. Нажмите <Enter> на Fan Speed (Скорость вентилятора), чтобы переключиться на эту функцию.
• Fan Speed Control (Управление скоростью вращения вентилятора)
  Позволяет определить, следует ли включать функцию управления скоростью вращения вентилятора и регулировать скорость вращения вентилятора.

Normal	Позволяет вентилятору работать с разной скоростью в зависимости от температуры. Вы можете регулировать скорость вращения вентилятора с помощью System Information Viewer в соответствии с требованиями вашей системы. (По умолчанию)
Silent	Позволяет вентилятору работать на низкой скорости.
Manual	Позволяет перетаскивать узлы кривой для регулировки скорости вращения вентилятора. Или вы можете использовать функцию EZ Tuning (Простая настройка). После регулировки положения узла нажмите Apply (Применить), чтобы автоматически рассчитать наклон кривой.
Full Speed	Позволяет вентилятору работать на полной скорости.

• Fan Control Use Temperature Input (Управление вентилятором использовать ввод температуры)
  Позволяет выбрать эталонную температуру для управления скоростью вращения вентилятора.
• Temperature Interval (Температурный интервал)
  Позволяет выбрать температурный интервал для изменения скорости вращения вентилятора.
• FAN Control Mode (Режим управления вентилятором)

Auto	Позволяет BIOS автоматически определять тип установленного вентилятора и устанавливать оптимальный режим управления. (По умолчанию)
Voltage	Режим Voltage (Напряжение) рекомендуется для 3-контактного вентилятора.
PWM	Режим PWM (ШИМ) рекомендуется для 4-контактного вентилятора.

• FAN Stop (Остановка вентилятора)
  Включает или отключает функцию остановки вентилятора. Вы можете установить предел температуры, используя кривую температуры. Вентилятор прекращает работу, когда температура ниже предела. (По умолчанию: Отключено)
• FAN Mode (Режим вентилятора)
  Позволяет установить режим работы вентилятора.

Slope	Регулирует скорость вращения вентилятора линейно в зависимости от температуры. (По умолчанию)
Stair	Регулирует скорость вращения вентилятора ступенчато в зависимости от температуры.

• FAN Fail Warning (Предупреждение о неисправности вентилятора)
  Позволяет системе издавать предупреждающий сигнал, если вентилятор не подключен или неисправен. Проверьте состояние вентилятора или подключение вентилятора, когда это произойдет. (По умолчанию: Отключено)
• Save Fan Profile (Сохранить профиль вентилятора)
  Эта функция позволяет сохранить текущие настройки в профиль. Вы можете сохранить профиль в BIOS или выбрать Select File in HDD/FDD/USB (Выберите файл на HDD/FDD/USB), чтобы сохранить профиль на запоминающее устройство.
• Load Fan Profile (Загрузить профиль вентилятора)
  Эта функция позволяет загрузить ранее сохраненный профиль BIOS без необходимости повторной настройки параметров BIOS. Или вы можете выбрать Select File in HDD/FDD/USB (Выберите файл на HDD/FDD/USB), чтобы загрузить профиль с запоминающего устройства.

Избранное

Установите часто используемые параметры в качестве избранных и используйте клавишу <F11> для быстрого переключения на страницу, где расположены все ваши избранные параметры. Чтобы добавить или удалить избранный параметр, перейдите на его исходную страницу и нажмите <Insert> на этом параметре. Параметр помечается звездочкой, если он установлен как "избранный".

Tweaker

Будет ли система стабильно работать с установленными вами настройками разгона/повышенного напряжения, зависит от общей конфигурации вашей системы. Неправильный разгон/повышение напряжения может привести к повреждению ЦП, чипсета или памяти и сократить срок службы этих компонентов. Эта страница предназначена только для опытных пользователей, и мы рекомендуем не изменять настройки по умолчанию, чтобы предотвратить нестабильность системы или другие непредвиденные результаты. (Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае очистите значения CMOS и сбросьте настройки платы до значений по умолчанию.)

• CPU Clock Ratio
  Позволяет изменять коэффициент тактовой частоты для установленного ЦП. Регулируемый диапазон зависит от установленного ЦП.
• Ring Ratio
  Позволяет установить коэффициент Uncore ЦП. Регулируемый диапазон зависит от используемого ЦП. (По умолчанию: Auto)
• IGP Ratio ^(Note)
  Позволяет установить коэффициент графики. (По умолчанию: Auto)
• AVX Disable ^(Note)
  Позволяет отключить наборы инструкций AVX на ЦП, поддерживающем AVX. (По умолчанию: Auto)
• AVX512 Disable ^(Note)
  Позволяет отключить наборы инструкций AVX-512 на ЦП, поддерживающем AVX-512. (По умолчанию: Auto)
• AVX Offset ^(Note)
  Когда процессор выполняет рабочие нагрузки AVX, коэффициент тактовой частоты ЦП будет уменьшен на желаемое значение смещения AVX. Например, если значение установлено равным 3, коэффициент тактовой частоты ЦП будет уменьшен на 3 при выполнении инструкций AVX. (По умолчанию: Auto)
• AVX512 Offset ^(Note)
  Когда процессор выполняет рабочие нагрузки AVX-512, коэффициент тактовой частоты ЦП будет уменьшен на желаемое значение смещения AVX512. Например, если значение установлено равным 3 (значение должно быть больше или равно значению смещения AVX), коэффициент тактовой частоты ЦП будет уменьшен на 3 при выполнении инструкций AVX-512. (По умолчанию: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Note)
    Отображает самую высокую частоту каждого ядра.
  • CPU Over Temperature Protection ^(Note)
    Позволяет точно настроить значение смещения TJ Max. (По умолчанию: Auto)
  • FCLK Frequency for Early Power On ^(Note)
    Позволяет установить частоту FCLK. Доступные варианты: Normal(800Mhz), 1GHz, 400MHz. (По умолчанию: 1GHz)
  • Hyper-Threading Technology
    Позволяет определить, следует ли включать технологию многопоточности при использовании ЦП Intel, поддерживающего эту функцию. Эта функция работает только для операционных систем, поддерживающих многопроцессорный режим. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • No. of CPU Cores Enabled
    Позволяет выбрать количество ядер ЦП для включения в многоядерном ЦП Intel (количество ядер ЦП может варьироваться в зависимости от ЦП). Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Note)
    Включает или отключает Intel Speed Shift Technology. Включение этой функции позволяет процессору быстрее наращивать рабочую частоту и тем самым повышает скорость отклика системы. (По умолчанию: Enabled)
  • CPU Thermal Monitor ^(Note)
    Включает или отключает функцию Intel Thermal Monitor, функцию защиты от перегрева ЦП. Когда эта функция включена, частота и напряжение ядра ЦП будут снижены при перегреве ЦП. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Ring to Core offset (Down Bin)
    Позволяет определить, следует ли отключать функцию автоматического понижения коэффициента Ring ЦП. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • CPU EIST Function ^(Note)
    Включает или отключает Enhanced Intel Speed Step Technology (EIST). В зависимости от загрузки ЦП технология Intel EIST может динамически и эффективно снижать напряжение и частоту ядра ЦП для снижения среднего энергопотребления и тепловыделения. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Race To Halt (RTH)^(Note)/Energy Efficient Turbo^(Note)
    Включает или отключает параметры энергосбережения ЦП. (По умолчанию: Auto)
  • Intel(R) Turbo Boost Technology ^(Note)
    Позволяет определить, следует ли включать технологию Intel CPU Turbo Boost. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Note)
    Включает или отключает Intel Turbo Boost Max Technology 3.0. Intel Turbo Boost Max Technology 3.0 позволяет системе определить ядро с наилучшей производительностью процессора и позволяет вручную направлять на него наиболее важные рабочие нагрузки. Вы даже можете регулировать частоту каждого ядра по отдельности для оптимизации производительности. (По умолчанию: Enabled)
  • CPU Flex Ratio Override
    Включает или отключает CPU Flex Ratio. Максимальный коэффициент тактовой частоты ЦП будет основан на значении CPU Flex Ratio Settings, если для параметра CPU Clock Ratio установлено значение Auto. (По умолчанию: Disabled)
  • CPU Flex Ratio Settings
    Позволяет установить CPU Flex Ratio. Регулируемый диапазон может варьироваться в зависимости от ЦП.
  • Frequency Clipping TVB ^(Note)
    Позволяет включить или отключить автоматическое снижение частоты ЦП, инициированное Thermal Velocity Boost. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Voltage reduction initiated TVB ^(Note)
    Позволяет включить или отключить автоматическое снижение напряжения ЦП, инициированное Thermal Velocity Boost. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Позволяет установить коэффициенты CPU Turbo для активных ядер. Auto устанавливает коэффициенты CPU Turbo в соответствии со спецификациями ЦП. Этот элемент можно настроить, только если для параметра Active Turbo Ratios установлено значение Manual. (По умолчанию: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Включает или отключает функцию Intel CPU Enhanced Halt (C1E), функцию энергосбережения ЦП в состоянии остановки системы. Когда эта функция включена, частота и напряжение ядра ЦП будут снижены в состоянии остановки системы для снижения энергопотребления. Auto позволяет BIOS автоматически настроить этот параметр. Этот элемент можно настроить, только если C-States включен. (По умолчанию: Auto)
  • C3 State Support ^(Note)
    Позволяет определить, следует ли позволять ЦП переходить в режим C3 в состоянии остановки системы. Когда эта функция включена, частота и напряжение ядра ЦП будут снижены в состоянии остановки системы для снижения энергопотребления. Состояние C3 является более продвинутым состоянием энергосбережения, чем C1. Auto позволяет BIOS автоматически настроить этот параметр. Этот элемент можно настроить, только если C-States включен. (По умолчанию: Auto)
  • C6/C7 State Support
    Позволяет определить, следует ли позволять ЦП переходить в режим C6/C7 в состоянии остановки системы. Когда эта функция включена, частота и напряжение ядра ЦП будут снижены в состоянии остановки системы для снижения энергопотребления. Состояние C6/C7 является более продвинутым состоянием энергосбережения, чем C3. Auto позволяет BIOS автоматически настроить этот параметр. Этот элемент можно настроить, только если для параметра C-States Control установлено значение Enabled. (По умолчанию: Auto)
  • C8 State Support ^(Note)
    Позволяет определить, следует ли позволять ЦП переходить в режим C8 в состоянии остановки системы. Когда эта функция включена, частота и напряжение ядра ЦП будут снижены в состоянии остановки системы для снижения энергопотребления. Состояние C8 является более продвинутым состоянием энергосбережения, чем C6/C7. Auto позволяет BIOS автоматически настроить этот параметр. Этот элемент можно настроить, только если для параметра C-States Control установлено значение Enabled. (По умолчанию: Auto)
  • C10 State Support ^(Note)
    Позволяет определить, следует ли позволять ЦП переходить в режим C10 в состоянии остановки системы. Когда эта функция включена, частота и напряжение ядра ЦП будут снижены в состоянии остановки системы для снижения энергопотребления. Состояние C10 является более продвинутым состоянием энергосбережения, чем C8. Auto позволяет BIOS автоматически настроить этот параметр. Этот элемент можно настроить, только если для параметра C-States Control установлено значение Enabled. (По умолчанию: Auto)
  • Package C State Limit ^(Note)
    Позволяет указать предел C-состояния для процессора. Auto позволяет BIOS автоматически настроить этот параметр. Этот элемент можно настроить, только если для параметра C-States Control установлено значение Enabled. (По умолчанию: Auto)
  • CPU Power Performance ^(Note)
    Позволяет определить, следует ли повышать производительность ЦП. (По умолчанию: Auto)
• Turbo Power Limits
  Позволяет установить предел мощности для режима CPU Turbo. Когда энергопотребление ЦП превышает указанный предел мощности, ЦП автоматически снижает частоту ядра, чтобы снизить мощность. Auto устанавливает предел мощности в соответствии со спецификациями ЦП. (По умолчанию: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Позволяет установить предел мощности для ЦП/платформы/памяти в режиме Turbo и время работы на указанном пределе мощности. Auto устанавливает предел мощности в соответствии со спецификациями ЦП. Этот элемент можно настроить, только если для параметра Turbo Power Limits установлено значение Enabled. (По умолчанию: Auto)
  • Core Current Limit (Amps)
    Позволяет установить предел тока для режима CPU Turbo. Когда ток ЦП превышает указанный предел тока, ЦП автоматически снижает частоту ядра, чтобы снизить ток. Auto устанавливает предел мощности в соответствии со спецификациями ЦП. Этот элемент можно настроить, только если для параметра Turbo Power Limits установлено значение Enabled. (По умолчанию: Auto)
• Turbo Per Core Limit Control^{(Note 1)}
  Позволяет управлять каждым пределом ядра ЦП отдельно. (По умолчанию: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Note 2)}
    Позволяет BIOS считывать данные SPD на модуле(ях) памяти XMP для повышения производительности памяти при включении.

Disabled	Отключает эту функцию. (По умолчанию)
Profile1	Использует настройки Profile 1.
Profile2(Note 2)	Использует настройки Profile 2.

• System Memory Multiplier
  Позволяет установить множитель системной памяти. Auto устанавливает множитель памяти в соответствии с данными SPD памяти. (По умолчанию: Auto)
• Memory Ref Clock
  Позволяет вручную настроить тактовую частоту памяти. (По умолчанию: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
  Enabled позволяет Qclk работать на нечетной частоте. (По умолчанию: Auto)
• Gear Mode ^{(Note 2)}
  Позволяет улучшить максимальный потенциал частоты OC. (По умолчанию: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Предоставляет различные уровни автоматической настройки памяти. (По умолчанию: Auto)
  • Channel Interleaving
    Включает или отключает чередование каналов памяти. Enabled позволяет системе одновременно обращаться к разным каналам памяти для повышения производительности и стабильности памяти. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Rank Interleaving
    Включает или отключает чередование рангов памяти. Enabled позволяет системе одновременно обращаться к разным рангам памяти для повышения производительности и стабильности памяти. Auto позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
  • Memory Boot Mode
    Предоставляет методы обнаружения и обучения памяти.

Auto	Позволяет BIOS автоматически настроить этот параметр. (По умолчанию)
Normal	BIOS автоматически выполняет обучение памяти. Обратите внимание, что если система становится нестабильной или незагружаемой, попробуйте очистить значения CMOS и сбросить настройки платы до значений по умолчанию. (Обратитесь к описанию перемычки батареи/очистки CMOS в главе «Установка оборудования», чтобы узнать, как очистить значения CMOS.)
Enable Fast Boot	Пропустите обнаружение и обучение памяти по некоторым конкретным критериям для более быстрой загрузки памяти.
Disable Fast Boot	Обнаруживает и обучает память при каждой загрузке.

• Realtime Memory Timing
  Позволяет точно настроить тайминги памяти после этапа BIOS. (По умолчанию: Auto)
• Memory Enhancement Settings
  Предоставляет несколько параметров улучшения производительности памяти: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density и DDR-4500+. (По умолчанию: Auto)
• Memory Channel Detection Message
  Позволяет определить, следует ли показывать предупреждающее сообщение, когда память не установлена в оптимальном канале памяти. (По умолчанию: Enabled)

• SPD Info
  Отображает информацию об установленной памяти.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Эти разделы содержат параметры тайминга памяти. Примечание. Ваша система может стать нестабильной или не загрузиться после внесения изменений в тайминги памяти. В этом случае сбросьте настройки платы до значений по умолчанию, загрузив оптимизированные значения по умолчанию или очистив значения CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Эти элементы позволяют регулировать напряжение ядра ЦП и напряжение памяти.
• Advanced Voltage Settings
  Это подменю позволяет настроить уровень калибровки Load-Line, уровень защиты от перенапряжения и уровень защиты от перегрузки по току.

(Note 1) Этот элемент присутствует только при установке ЦП, поддерживающего эту функцию. Для получения дополнительной информации об уникальных функциях процессоров Intel посетите веб-сайт Intel.
(Note 2) Этот элемент присутствует только при установке ЦП и модуля памяти, поддерживающих эту функцию.

Настройки

• Питание платформы
  • Управление питанием платформы
    Включает или отключает функцию Active State Power Management (ASPM). (По умолчанию: Отключено)
  • PEG ASPM
    Позволяет настроить режим ASPM для устройства, подключенного к шине CPU PEG. Этот пункт можно настроить только в том случае, если для параметра Platform Power Management (Управление питанием платформы) установлено значение Enabled (Включено). (По умолчанию: Отключено)
  • PCH ASPM
    Позволяет настроить режим ASPM для устройства, подключенного к шине PCI Express чипсета. Этот пункт можно настроить только в том случае, если для параметра Platform Power Management (Управление питанием платформы) установлено значение Enabled (Включено). (По умолчанию: Отключено)
  • DMI ASPM
    Позволяет настроить режим ASPM как для стороны ЦП, так и для стороны чипсета канала DMI. Этот пункт можно настроить только в том случае, если для параметра Platform Power Management (Управление питанием платформы) установлено значение Enabled (Включено). (По умолчанию: Отключено)
  • Power On By Keyboard (Включение питания от клавиатуры)
    Позволяет включать систему с помощью события пробуждения от клавиатуры PS/2.
    Примечание: Для использования этой функции необходим блок питания ATX, обеспечивающий не менее 1 А на проводе +5VSB.

Disabled	Отключает эту функцию. (По умолчанию)
Password	Установите пароль длиной от 1 до 5 символов для включения системы.
Keyboard 98	Нажмите кнопку POWER на клавиатуре Windows 98, чтобы включить систему.
Any Key	Нажмите любую клавишу, чтобы включить систему.

• Power On Password (Пароль включения)
  Установите пароль, если для параметра Power On By Keyboard (Включение питания от клавиатуры) установлено значение Password (Пароль).
  Нажмите <Enter> на этом элементе и установите пароль длиной до 5 символов, а затем нажмите <Enter> для подтверждения. Чтобы включить систему, введите пароль и нажмите <Enter>.
  Примечание: чтобы отменить пароль, нажмите <Enter> на этом элементе. Когда будет предложено ввести пароль, нажмите <Enter> еще раз, не вводя пароль, чтобы очистить настройки пароля.
• Power On By Mouse (Включение питания от мыши)
  Позволяет включать систему с помощью события пробуждения от мыши PS/2.
  Примечание: Для использования этой функции необходим блок питания ATX, обеспечивающий не менее 1 А на проводе +5VSB.

Disabled	Отключает эту функцию. (По умолчанию)
Move	Переместите мышь, чтобы включить систему.
Double Click	Дважды щелкните левой кнопкой мыши, чтобы включить систему.

• ErP
  Определяет, должна ли система потреблять наименьшую мощность в состоянии S5 (выключение). (По умолчанию: Отключено)
  Примечание: Если для этого параметра установлено значение Enabled (Включено), следующие функции будут недоступны: Resume by Alarm (Возобновление по будильнику), включение питания от мыши и включение питания от клавиатуры.
• Soft-Off by PWR-BTTN (Программное выключение кнопкой PWR-BTTN)
  Настраивает способ выключения компьютера в режиме MS-DOS с помощью кнопки питания.

Instant-Off	Нажмите кнопку питания, и система мгновенно выключится. (По умолчанию)
Delay 4 Sec.	Нажмите и удерживайте кнопку питания в течение 4 секунд, чтобы выключить систему. Если кнопку питания нажать менее чем на 4 секунды, система перейдет в режим ожидания.

• Resume by Alarm (Возобновление по будильнику)
  Определяет, следует ли включать систему в желаемое время. (По умолчанию: Отключено)
  Если включено, установите дату и время следующим образом:
  • Wake up day (День пробуждения): Включать систему в определенное время каждый день или в определенный день месяца.
  • Wake up hour/minute/second (Час/минута/секунда пробуждения): Установите время, в которое система будет включаться автоматически.

Примечание. При использовании этой функции избегайте неадекватного завершения работы операционной системы или отключения питания переменного тока, иначе настройки могут быть неэффективными.

• Power Loading (Загрузка питания)
  Включает или отключает фиктивную нагрузку. Когда блок питания находится под низкой нагрузкой, активируется самозащита, которая приводит к его отключению или выходу из строя. В этом случае установите значение Enabled (Включено). Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Авто)
• RC6(Render Standby)
  Позволяет определить, следует ли встроенной графической карте переходить в режим ожидания для снижения энергопотребления. (По умолчанию: Включено)
• AC BACK (Питание AC)
  Определяет состояние системы после восстановления питания после потери питания переменного тока.

Memory	Система возвращается в свое последнее известное состояние активности после восстановления питания переменного тока.
Always On	Система включается при восстановлении питания переменного тока.
Always Off	Система остается выключенной при восстановлении питания переменного тока. (По умолчанию)

• Порты ввода-вывода
  • Initial Display Output (Первоначальный вывод изображения)
    Указывает первую инициализацию дисплея монитора с установленной графической карты PCI Express или встроенной графической карты.

IGFX(Note)	Устанавливает встроенную графическую карту в качестве первого дисплея.
PCIe 1 Slot	Устанавливает графическую карту в слоте PCIEX16 в качестве первого дисплея. (По умолчанию)
PCIe 2 Slot	Устанавливает графическую карту в слоте PCIEX4 в качестве первого дисплея.

Этот элемент можно настроить только в том случае, если для параметра CSM Support (Поддержка CSM) установлено значение Enabled (Включено).

• Internal Graphics (Встроенная графика)
  Включает или отключает функцию встроенной графики. (По умолчанию: Авто)
• DVMT Pre-Allocated
  Позволяет установить размер памяти встроенной графики. (По умолчанию: 64M)
• DVMT Total Gfx Mem
  Позволяет выделить размер памяти DVMT для встроенной графики. Доступные параметры: 128M, 256M, MAX. (По умолчанию: 256M)
• Aperture Size (Размер апертуры)
  Позволяет установить максимальный объем системной памяти, который можно выделить для видеокарты.
  Доступные параметры: 128MB, 256MB, 512MB, 1024MB и 2048MB. (По умолчанию: 256MB)
• OnBoard LAN Controller (Встроенный LAN-контроллер)
  Включает или отключает функцию встроенной локальной сети. (По умолчанию: Включено)
  Если вы хотите установить стороннюю сетевую карту вместо использования встроенной локальной сети, установите для этого параметра значение Disabled (Отключено).
• Audio Controller (Аудиоконтроллер)
  Включает или отключает функцию встроенного звука. (По умолчанию: Включено)
  Если вы хотите установить стороннюю звуковую карту вместо использования встроенного звука, установите для этого параметра значение Disabled (Отключено).
• Above 4G Decoding (Декодирование выше 4G)
  Включает или отключает декодирование 64-битных устройств в адресном пространстве выше 4 ГБ (только если ваша система поддерживает 64-битное декодирование PCI). Установите значение Enabled (Включено), если установлено более одной современной видеокарты и их драйверы не могут быть запущены при входе в операционную систему (из-за ограниченного адресного пространства памяти в 4 ГБ). (По умолчанию: Отключено)
• IOAPIC 24-119 Entries
  Включает или отключает эту функцию. (По умолчанию: Включено)

• Super IO Configuration (Конфигурация Super IO)
  • Serial Port (Последовательный порт)
    Включает или отключает встроенный последовательный порт. (По умолчанию: Включено)
• USB Configuration (Конфигурация USB)
  • Legacy USB Support (Поддержка устаревших USB)
    Позволяет использовать USB-клавиатуру/мышь в MS-DOS. (По умолчанию: Включено)
  • XHCI Hand-off
    Определяет, следует ли включать функцию XHCI Hand-off для операционной системы без поддержки XHCI Hand-off. (По умолчанию: Включено)
  • USB Mass Storage Driver Support (Поддержка драйверов USB-накопителей)
    Включает или отключает поддержку USB-накопителей. (По умолчанию: Включено)
  • Mass Storage Devices (Устройства хранения данных)
    Отображает список подключенных USB-накопителей. Этот элемент появляется только при установке USB-накопителя.
• Network Stack Configuration (Конфигурация сетевого стека)
  • Network Stack (Сетевой стек)
    Отключает или включает загрузку из сети для установки ОС в формате GPT, например, для установки ОС с сервера служб развертывания Windows. (По умолчанию: Отключено)
  • IPv4 PXE Support (Поддержка IPv4 PXE)
    Включает или отключает поддержку IPv4 PXE. Этот элемент можно настроить только в том случае, если Network Stack (Сетевой стек) включен.
  • IPv4 HTTP Support (Поддержка IPv4 HTTP)
    Включает или отключает поддержку загрузки HTTP для IPv4. Этот элемент можно настроить только в том случае, если Network Stack (Сетевой стек) включен.
  • IPv6 PXE Support (Поддержка IPv6 PXE)
    Включает или отключает поддержку IPv6 PXE. Этот элемент можно настроить только в том случае, если Network Stack (Сетевой стек) включен.
  • IPv6 HTTP Support (Поддержка IPv6 HTTP)
    Включает или отключает поддержку загрузки HTTP для IPv6. Этот элемент можно настроить только в том случае, если Network Stack (Сетевой стек) включен.
  • PXE boot wait time (Время ожидания загрузки PXE)
    Позволяет настроить время ожидания, прежде чем можно будет нажать <Esc> для прерывания загрузки PXE.
  • Media detect count (Количество обнаружений носителя)
    Позволяет установить количество проверок наличия носителя.
• NVMe Configuration (Конфигурация NVMe)
  Отображает информацию о вашем твердотельном накопителе M.2 NVME PCIe, если он установлен.
• SATA And RST Configuration (Конфигурация SATA и RST)
  • SATA Controller(s) (SATA-контроллер(ы))
    Включает или отключает интегрированные SATA-контроллеры. (По умолчанию: Включено)
  • SATA Mode Selection (Выбор режима SATA)
    Включает или отключает Optane для SATA-контроллеров, интегрированных в чипсет, или настраивает SATA-контроллеры в режим AHCI.

Intel RST Premium With Intel Optane System Acceleration	Включает Optane для SATA-контроллера.
AHCI	Настраивает SATA-контроллеры в режим AHCI. Advanced Host Controller Interface (AHCI) — это спецификация интерфейса, которая позволяет драйверу хранилища включать расширенные функции Serial ATA, такие как Native Command Queuing и горячее подключение. (По умолчанию)

• Aggressive LPM Support (Агрессивная поддержка LPM)
  Включает или отключает функцию энергосбережения ALPM (Aggressive Link Power Management) для SATA-контроллеров чипсета. (По умолчанию: Отключено)
• Port 0/1/2/3/4/5 (Порт 0/1/2/3/4/5)
  Включает или отключает каждый порт SATA. (По умолчанию: Включено)
• SATA Port 0/1/2/3/4/5 DevSlp
  Позволяет определить, следует ли переводить подключенное SATA-устройство в спящий режим. (По умолчанию: Отключено)
• Hot plug (Горячее подключение)
  Включает или отключает возможность горячего подключения для каждого порта SATA. (По умолчанию: Отключено)
• Configured as eSATA (Настроено как eSATA)
  Включает или отключает поддержку внешних устройств SATA.

• Realtek PCIe 2.5GBE Family Controller
  Это подменю предоставляет информацию о конфигурации LAN и связанных с ней параметрах конфигурации.
• Разное
  • LEDs in System Power On State (Светодиоды в состоянии включения системы)
    Позволяет включать или отключать светодиодную подсветку материнской платы, когда система включена.

Off	Отключает выбранный режим освещения, когда система включена.
On	Включает выбранный режим освещения, когда система включена. (По умолчанию)

• LEDs in Sleep, Hibernation, and Soft Off States (Светодиоды в состояниях сна, гибернации и программного выключения)
  Позволяет установить режим освещения светодиодов материнской платы в состоянии системы S3/S4/S5. Этот элемент можно настроить, когда для параметра LEDs in System Power On State (Светодиоды в состоянии включения системы) установлено значение On (Включено).

Off	Отключает выбранный режим освещения, когда система переходит в состояние S3/S4/S5. (По умолчанию)
On	Включает выбранный режим освещения, когда система переходит в состояние S3/S4/S5.

• Intel Platform Trust Technology (PTT)
  Включает или отключает технологию Intel PTT. (По умолчанию: Отключено)
• 3DMark01 Enhancement (Улучшение 3DMark01)
  Позволяет определить, следует ли улучшать производительность некоторых устаревших тестов. (По умолчанию: Отключено)
• CPU PCIe Link Speed (Скорость соединения CPU PCIe)
  Позволяет установить режим работы слотов PCI Express, управляемых ЦП, в Gen 1, Gen 2, Gen 3 или Gen 4 ^{(Примечание)}. Фактический режим работы зависит от аппаратных характеристик каждого слота. Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Авто)
• PCH PCIe Link Speed (Скорость соединения PCH PCIe)
  Позволяет установить режим работы слотов PCI Express, управляемых чипсетом, в Gen 1, Gen 2 или Gen 3. Фактический режим работы зависит от аппаратных характеристик каждого слота. Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Авто)
• VT-d
  Включает или отключает технологию виртуализации Intel для направленного ввода-вывода. (По умолчанию: Включено)

• Trusted Computing (Надежные вычисления)
  Включает или отключает доверенный платформенный модуль (TPM).
• PC Health Status (Состояние работоспособности ПК)
  • Reset Case Open Status (Сбросить статус открытия корпуса)

Disabled	Сохраняет или очищает запись о предыдущем состоянии вторжения в корпус. (По умолчанию)
Enabled	Очищает запись о предыдущем состоянии вторжения в корпус, и в поле Case Open (Корпус открыт) при следующей загрузке будет отображаться «No» (Нет).

• Case Open (Корпус открыт)
  Отображает состояние обнаружения устройства обнаружения вторжения в корпус, подключенного к разъему CI материнской платы. Если крышка корпуса системы снята, в этом поле будет отображаться «Yes» (Да), в противном случае — «No» (Нет). Чтобы очистить запись о состоянии вторжения в корпус, установите для параметра Reset Case Open Status (Сбросить статус открытия корпуса) значение Enabled (Включено), сохраните настройки в CMOS, а затем перезагрузите систему.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Отображает текущие напряжения системы.

(Примечание) Этот элемент присутствует только при установке ЦП, поддерживающего эту функцию.

Информация о системе

В этом разделе представлена информация о модели вашей материнской платы и версии BIOS. Вы также можете выбрать язык по умолчанию, используемый BIOS, и вручную установить системное время.

• Access Level (Уровень доступа)
  Отображает текущий уровень доступа в зависимости от типа используемой защиты паролем. (Если пароль не установлен, по умолчанию будет отображаться Administrator (Администратор).) Уровень администратора позволяет вносить изменения во все настройки BIOS; уровень пользователя позволяет вносить изменения только в определенные настройки BIOS, но не во все.
• System Language (Язык системы)
  Выбирает язык по умолчанию, используемый BIOS.
• System Date (Системная дата)
  Устанавливает системную дату. Формат даты: день недели (только для чтения), месяц, дата и год. Используйте <Enter> для переключения между полями «Месяц», «Дата» и «Год», а также используйте клавишу <Page Up> или <Page Down> для установки желаемого значения.
• System Time (Системное время)
  Устанавливает системное время. Формат времени: час, минута и секунда. Например, 1 час дня — это 13:00:00. Используйте <Enter> для переключения между полями «Час», «Минута» и «Секунда», а также используйте клавишу <Page Up> или <Page Down> для установки желаемого значения.

• Plug in Devices Info (Информация об установленных устройствах)
  Отображает информацию об установленных устройствах PCI Express и M.2, если они установлены.
• Q-Flash
  Позволяет получить доступ к утилите Q-Flash для обновления BIOS или резервного копирования текущей конфигурации BIOS.

Загрузка

• Bootup NumLock State
  Включает или отключает функцию Numlock на цифровой клавиатуре после POST. (По умолчанию: Вкл)
• CFG Lock
  Включает или отключает функцию MSR 0xE2. (По умолчанию: Отключено)
• Security Option
  Указывает, требуется ли пароль каждый раз при загрузке системы или только при входе в BIOS Setup. После настройки этого параметра установите пароль(и) в пункте Administrator Password/User Password.

Setup	Пароль требуется только для входа в программу BIOS Setup.
System	Пароль требуется для загрузки системы и для входа в программу BIOS Setup. (По умолчанию)

• Full Screen LOGO Show
  Позволяет определить, отображать ли логотип GIGABYTE при запуске системы. Disabled (Отключено) пропускает логотип GIGABYTE при запуске системы. (По умолчанию: Включено)
• Boot Option Priorities
  Указывает общий порядок загрузки с доступных устройств. Съемные запоминающие устройства, поддерживающие формат GPT, будут иметь префикс "UEFI:" в списке загрузочных устройств. Чтобы загрузиться с операционной системы, поддерживающей разбивку GPT, выберите устройство с префиксом "UEFI:".
  Или, если вы хотите установить операционную систему, поддерживающую разбивку GPT, например, Windows 10 64-bit, выберите оптический привод, содержащий установочный диск Windows 10 64-bit и имеющий префикс "UEFI:".
• Fast Boot
  Включает или отключает быструю загрузку (Fast Boot) для сокращения процесса загрузки ОС. Ultra Fast обеспечивает самую быструю скорость загрузки. (По умолчанию: Disable Link)
• SATA Support

Last Boot SATA Devices Only	За исключением предыдущего загрузочного диска, все устройства SATA отключаются до завершения процесса загрузки ОС. (По умолчанию)
All SATA Devices	Все устройства SATA функционируют в операционной системе и во время POST.

Этот пункт можно настроить только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.

• VGA Support
  Позволяет выбрать тип загружаемой операционной системы.

Auto	Включает только устаревший вариант ROM.
EFI Driver	Включает EFI option ROM. (По умолчанию)

Этот пункт можно настроить только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.

• USB Support

Disable Link	Все USB-устройства отключаются до завершения процесса загрузки ОС.
Full Initial	Все USB-устройства функционируют в операционной системе и во время POST. (По умолчанию)
Partial Initial	Часть USB-устройств отключается до завершения процесса загрузки ОС.

Этот пункт можно настроить только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast. Эта функция отключается, когда для параметра Fast Boot установлено значение Ultra Fast.

• NetWork Stack Driver Support

Disable Link	Отключает загрузку из сети. (По умолчанию)
Enabled	Включает загрузку из сети.

Этот пункт можно настроить только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.

• Next Boot After AC Power Loss

Normal Boot	Включает обычную загрузку после восстановления питания переменного тока. (По умолчанию)
Fast Boot	Сохраняет настройки быстрой загрузки (Fast Boot) после восстановления питания переменного тока.

Этот пункт можно настроить только тогда, когда для параметра Fast Boot установлено значение Enabled (Включено) или Ultra Fast.

• Mouse Speed
  Позволяет установить скорость перемещения курсора мыши. (По умолчанию: 1 X)
• Windows 10 Features
  Позволяет выбрать операционную систему для установки. (По умолчанию: Windows 10)
• CSM Support
  Включает или отключает UEFI CSM (Compatibility Support Module) для поддержки устаревшего процесса загрузки ПК.

Enabled	Включает UEFI CSM.
Disabled	Отключает UEFI CSM и поддерживает только процесс загрузки UEFI BIOS. (По умолчанию)

• LAN PXE Boot Option ROM
  Позволяет выбрать, включать ли устаревший вариант ROM для LAN-контроллера. (По умолчанию: Отключено) Этот пункт можно настроить только тогда, когда для параметра CSM Support установлено значение Enabled.
• Storage Boot Option Control
  Позволяет выбрать, включать ли UEFI или устаревший вариант ROM для контроллера устройства хранения.

Do not launch	Отключает option ROM.
UEFI	Включает только UEFI option ROM.
Legacy	Включает только устаревший вариант ROM. (По умолчанию)

Этот пункт можно настроить только тогда, когда для параметра CSM Support установлено значение Enabled.

• Other PCI devices
  Позволяет выбрать, включать ли UEFI или Legacy option ROM для контроллера устройства PCI, отличного от LAN, устройства хранения и графических контроллеров.

Do not launch	Отключает option ROM.
UEFI	Включает только UEFI option ROM. (По умолчанию)
Legacy	Включает только устаревший вариант ROM.

Этот пункт можно настроить только тогда, когда для параметра CSM Support установлено значение Enabled.

• Administrator Password
  Позволяет настроить пароль администратора. Нажмите <Enter> на этом пункте, введите пароль и нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. В отличие от пароля пользователя, пароль администратора позволяет вносить изменения во все настройки BIOS.
• User Password
  Позволяет настроить пароль пользователя. Нажмите <Enter> на этом пункте, введите пароль и нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. Однако пароль пользователя позволяет вносить изменения только в определенные настройки BIOS, но не во все.
  Чтобы отменить пароль, нажмите <Enter> на пункте пароля и, когда будет запрошен пароль, сначала введите правильный. Когда будет предложено ввести новый пароль, нажмите <Enter>, не вводя никакого пароля. Нажмите <Enter> еще раз, когда будет предложено подтвердить.
  ПРИМЕЧАНИЕ: Перед установкой пароля пользователя обязательно сначала установите пароль администратора.

• Secure Boot
  Позволяет включать или отключать безопасную загрузку (Secure Boot) и настраивать связанные параметры. Этот пункт можно настроить только тогда, когда для параметра CSM Support установлено значение Disabled.
  • Preferred Operating Mode
    Позволяет выбрать, входить ли в простой режим или в расширенный режим после входа в BIOS Setup. Auto входит в режим BIOS, в котором он был в последний раз. (По умолчанию: Auto)

Сохранить и выйти

• Save & Exit Setup
  Нажмите <Enter> на этом пункте и выберите Yes (Да). Это сохранит изменения в CMOS и выйдет из программы BIOS Setup. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
• Exit Without Saving
  Нажмите <Enter> на этом пункте и выберите Yes (Да). Это выйдет из BIOS Setup, не сохраняя изменения, внесенные в BIOS Setup, в CMOS. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
• Load Optimized Defaults
  Нажмите <Enter> на этом пункте и выберите Yes (Да), чтобы загрузить оптимальные настройки BIOS по умолчанию. Настройки BIOS по умолчанию помогают системе работать в оптимальном состоянии. Всегда загружайте оптимизированные настройки по умолчанию после обновления BIOS или после очистки значений CMOS.
• Boot Override
  Позволяет выбрать устройство для немедленной загрузки. Нажмите <Enter> на выбранном устройстве и выберите Yes (Да) для подтверждения. Ваша система автоматически перезагрузится и загрузится с этого устройства.
• Save Profiles
  Эта функция позволяет сохранить текущие настройки BIOS в профиль. Вы можете создать до 8 профилей и сохранить их как Setup Profile 1 ~ Setup Profile 8. Нажмите <Enter> для завершения. Или вы можете выбрать Select File in HDD/FDD/USB, чтобы сохранить профиль на свое запоминающее устройство.
• Load Profiles
  Если ваша система становится нестабильной и вы загрузили настройки BIOS по умолчанию, вы можете использовать эту функцию для загрузки настроек BIOS из профиля, созданного ранее, без хлопот повторной настройки BIOS. Сначала выберите профиль, который хотите загрузить, а затем нажмите <Enter> для завершения. Вы можете выбрать Select File in HDD/FDD/USB, чтобы ввести профиль, ранее созданный с вашего запоминающего устройства, или загрузить профиль, автоматически созданный BIOS, например, вернуть настройки BIOS к последним настройкам, которые работали правильно (последняя известная хорошая запись).

Установка ПО Intel Optane Memory and Storage Management

Порядок действий:

1. После входа в операционную систему вставьте диск с драйверами материнской платы в оптический привод. На экране Xpress Install выберите Intel Rapid Storage Technology для установки и следуйте инструкциям на экране, чтобы завершить установку. По завершении перезагрузите систему.
2. После установки драйверов материнской платы убедитесь, что ваше интернет-соединение работает правильно. Система автоматически установит программное обеспечение от Intel. Перезагрузите систему после установки драйвера.

Включение памяти Intel Optane

1. Системные требования
   1. Память Intel Optane.
   2. Объем памяти Optane должен составлять не менее 16 ГБ, и он должен быть равен или меньше, чем у жесткого диска/SSD, который необходимо ускорить.
   3. Память Optane нельзя использовать для ускорения существующего RAID-массива; ускоренный жесткий диск/SSD не может быть включен в RAID-массив.
   4. Ускоряемый жесткий диск/SSD должен быть жестким диском SATA или твердотельным накопителем M.2 SATA.
   5. Ускоряемый жесткий диск/SSD может быть системным или диском данных. Системный диск должен быть отформатирован в GPT и иметь установленную на нем 64-разрядную версию Windows 10 (или более позднюю версию). Диск данных также должен быть отформатирован в GPT.
   6. Диск с драйверами материнской платы.
   7. Контроллер SATA должен быть установлен в режим Intel RST Premium With Intel Optane System Acceleration.
2. Руководство по установке
   1. Перейдите в Settings\IO Ports\SATA And RST Configuration и убедитесь, что для параметра RST Control PCIe Storage Devices установлено значение Manual. Затем, в зависимости от того, в какой разъем M.2 вы устанавливаете память Optane, установите для соответствующего элемента PCIe Storage Dev on Port XX значение RST Controlled.
   2. После повторного входа в операционную систему запустите приложение Intel Optane Memory and Storage Management из меню «Пуск». Если вы устанавливаете более одного модуля памяти Optane, выберите, какой из них вы собираетесь использовать. Затем выберите диск, который необходимо ускорить. Нажмите Enable Intel Optane Memory (Включить память Intel Optane). Все данные в памяти Optane будут стерты. Убедитесь, что вы сделали резервную копию данных, прежде чем продолжить. Следуйте инструкциям на экране, чтобы продолжить. По завершении перезагрузите систему.
   3. Запустите приложение Intel Optane Memory and Storage Management из меню «Пуск» и убедитесь, что память Intel Optane включена.
   4. Если вы хотите ускорить системный диск, вы можете выбрать определенные папки, файлы или приложения для ускорения, используя функцию Intel Optane Memory Pinning. (Используемая память Optane должна иметь емкость не менее 32 ГБ.)

• Память Optane нельзя использовать для ускорения твердотельного накопителя M.2 PCIe.
• Если установлено более одного модуля памяти Optane, вы можете выбрать только один из них для ускорения загрузочного диска на основе SATA. Остальные можно использовать только в качестве дисков данных.
• Не извлекайте внезапно память Optane. Это приведет к неправильной работе операционной системы.
• Если вы хотите изменить/удалить память Optane, вы должны сначала отключить ее с помощью приложения Intel Optane Memory and Storage Management.
• После включения памяти Optane соответствующие настройки BIOS сохранятся даже после обновления BIOS.

Пожалуйста, посетите веб-сайт GIGABYTE для получения подробной информации о включении памяти Intel Optane.

Установка драйверов

• Перед установкой драйверов сначала установите операционную систему.
• После установки операционной системы вставьте диск с драйверами материнской платы в оптический привод. Щелкните сообщение «Нажмите, чтобы выбрать, что произойдет с этим диском» в правом верхнем углу экрана и выберите «Выполнить Run.exe». (Или перейдите в «Мой компьютер», дважды щелкните оптический привод и запустите программу Run.exe.)

"Xpress Install" (Экспресс-установка) автоматически просканирует вашу систему, а затем перечислит все драйверы, которые рекомендуется установить. Вы можете нажать кнопку Xpress Install (Экспресс-установка), и "Xpress Install" (Экспресс-установка) установит все выбранные драйверы. Или щелкните стрелку значок, чтобы индивидуально установить необходимые драйверы.

Меры предосторожности при установке

Материнская плата содержит множество чувствительных электронных схем и компонентов, которые могут быть повреждены в результате электростатического разряда (ESD). Перед установкой внимательно прочитайте руководство пользователя и выполните следующие действия:

• Перед установкой убедитесь, что корпус подходит для материнской платы.
• Перед установкой не удаляйте и не ломайте наклейку S/N (серийный номер) материнской платы или гарантийную наклейку, предоставленную вашим дилером. Эти наклейки необходимы для подтверждения гарантии.
• Всегда отключайте питание переменного тока, отсоединяя шнур питания от розетки, перед установкой или извлечением материнской платы или других аппаратных компонентов.
• При подключении аппаратных компонентов к внутренним разъемам на материнской плате убедитесь, что они подключены плотно и надежно.
• При обращении с материнской платой избегайте прикосновения к каким-либо металлическим контактам или разъемам.
• Лучше всего надевать антистатический браслет (ESD) при работе с электронными компонентами, такими как материнская плата, ЦП или память. Если у вас нет антистатического браслета, держите руки сухими и сначала прикоснитесь к металлическому предмету, чтобы устранить статическое электричество.
• Перед установкой материнской платы поместите ее на антистатическую подкладку или в электростатический экранирующий контейнер.
• Перед подключением или отключением кабеля питания от материнской платы убедитесь, что питание выключено.
• Перед включением питания убедитесь, что напряжение питания установлено в соответствии с местным стандартом напряжения.
• Перед использованием продукта убедитесь, что все кабели и разъемы питания ваших аппаратных компонентов подключены.
• Чтобы предотвратить повреждение материнской платы, не допускайте контакта винтов со схемой материнской платы или ее компонентами.
• Убедитесь, что на материнской плате или внутри корпуса компьютера не осталось лишних винтов или металлических компонентов.
• Не ставьте компьютерную систему на неровную поверхность.
• Не ставьте компьютерную систему в условия высокой температуры или влажности.
• Включение питания компьютера во время процесса установки может привести к повреждению компонентов системы, а также к физическому вреду пользователю.
• Если вы не уверены в каких-либо этапах установки или у вас возникла проблема, связанная с использованием продукта, обратитесь к сертифицированному компьютерному технику.
• Если вы используете адаптер, удлинительный кабель питания или разветвитель питания, обязательно ознакомьтесь с инструкциями по установке и/или заземлению.

Пожалуйста, посетите веб-сайт GIGABYTE для получения дополнительной информации о программном обеспечении.

Пожалуйста, посетите веб-сайт GIGABYTE для получения дополнительной информации по устранению неполадок.

Для получения более подробной информации о продукте, пожалуйста, посетите веб-сайт GIGABYTE.

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Руководство для Gigabyte B560M AORUS ELITE

Доступные языки
