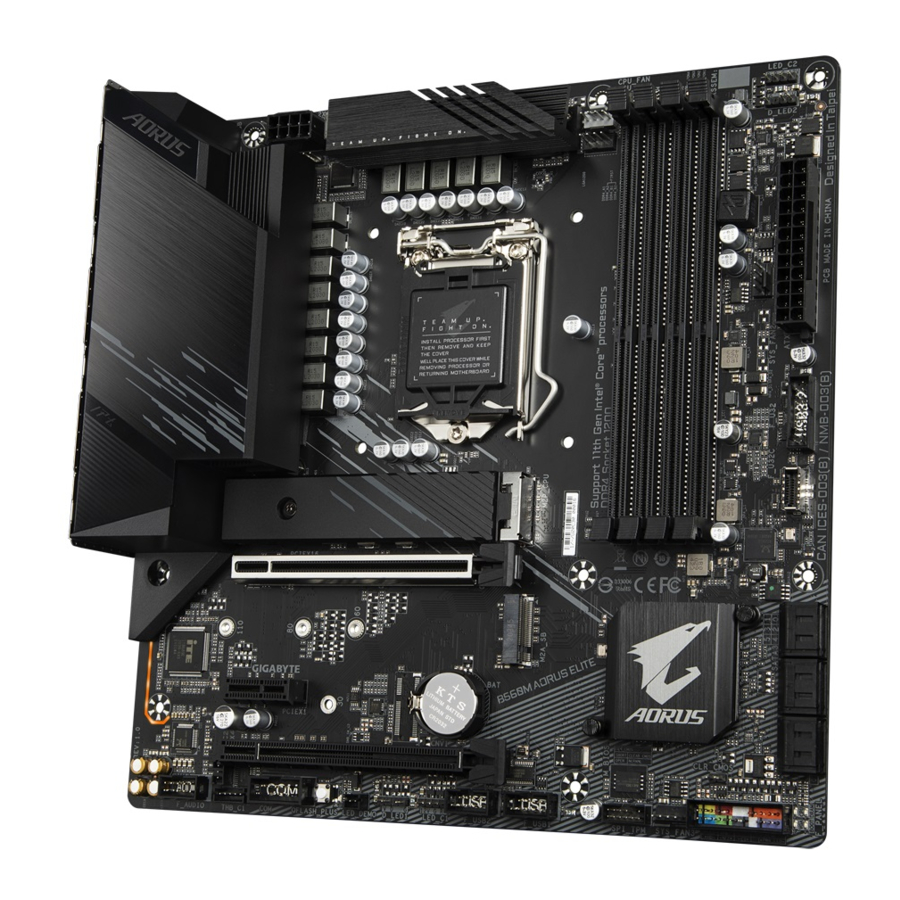

Gigabyte B560M AORUS ELITE qo'llanmasi

Mahsulot reviziyangizni aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda, ona plata reviziyasini tekshiring.

Misol

Mahsulot tuzilishi

Harorat sensori

Qutidagi tarkib

• B560M AORUS ELITE ona plata
• Ona plata drayver diski
• Foydalanuvchi qo'llanmasi
• Ikki SATA kabeli
• M.2 vint(lar)i/M.2 tirgak(lar)i

*Yuqoridagi qutidagi tarkib faqat ma'lumot uchun va haqiqiy elementlar siz olgan mahsulot paketiga bog'liq. Qutidagi tarkib ogohlantirishsiz o'zgartirilishi mumkin.

Qurilma blok sxemasi

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskuna o‘rnatish

Mahsulot xususiyatlari

(Eslatma) Faqat 11-avlod protsessorlari tomonidan qo'llab-quvvatlanadi.

*GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU, xotira modullari, SSD va M.2 qurilmalari uchun GIGABYTE veb-saytiga tashrif buyuring.

Ilovalarning so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi Support\Utility List (Qo'llab-quvvatlash\Yordamchi dasturlar ro'yxati) sahifasiga tashrif buyuring.

CPU o'rnatish

CPU-ni o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

1. Motherboard CPU-ni qo'llab-quvvatlashiga ishonch hosil qiling.
   (CPU-ni qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
2. Uskunaning shikastlanishini oldini olish uchun CPU-ni o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
3. CPU-ning birinchi pinini aniqlang. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU-ni kiritib bo'lmaydi. (Yoki CPU-ning ikkala tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmachalarini topishingiz mumkin.)
4. CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
5. Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
6. CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq sozlang. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqariga o'rnatish tavsiya etilmaydi, chunki u periferik qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqariga o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalaringizga muvofiq buni amalga oshiring.

CPU o'rnatish
Motherboard CPU uyasidagi tekislash tugmachalarini va CPU-dagi tirqishlarni toping.

CPU-ni kiritishdan oldin CPU uya qopqog'ini olib tashlamang. CPU-ni kiritganingizdan so'ng, dastagni qayta ulash jarayonida yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Motherboard xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brend, tezlik va chipli xotiradan foydalanish tavsiya etiladi.
  (So'nggi qo'llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaning shikastlanishini oldini olish uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Xotira modullari ahmoqlarga chidamli dizaynga ega. Xotira modulini faqat bitta yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.

Dual Channel xotira konfiguratsiyasi
Ushbu motherboard to'rtta xotira uyasi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS xotira spetsifikatsiyalari va sig'imini avtomatik ravishda aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagicha ikkita xotira uyasi mavjud:

• A kanali: DDR4_A1, DDR4_A2
• B kanali: DDR4_B1, DDR4_B2

Tavsiya etilgan Dual Channel xotira konfiguratsiyasi
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 ta modul	- -	DS/SS	- -	DS/SS
4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira modullari bilan Dual Channel rejimini yoqishda bir xil sig'imli, brend, tezlik va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Motherboard kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartasi bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaning shikastlanishini oldini olish uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.

Orqa panel ulagichlari

1. USB 2.0/1.1 Port (Q-Flash Plus Port)
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning. USB qurilmalari uchun ushbu portdan foydalaning. Q-Flash Plus^(Eslatma)dan foydalanishdan oldin, USB flesh-diskini avval ushbu portga kiritganingizga ishonch hosil qiling.
   (Eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob funksiyalar" veb-sahifasiga tashrif buyuring.
2. USB 2.0/1.1 Port
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning.
3. PS/2 Keyboard/Mouse Port
   PS/2 sichqonchasi yoki klaviaturasini ulash uchun ushbu portdan foydalaning.
4. DisplayPort
   DisplayPort yuqori sifatli raqamli tasvirlash va audioni taqdim etadi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
5. HDMI Port
   HDMI porti HDCP 2.3 va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/16bit 7.1 kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@30 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
   DisplayPort/HDMI qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovoz chiqarish qurilmasini DisplayPort/HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
6. USB 3.2 Gen 2 Type-A Port (Qizil)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
7. USB Type-C Port
   Qaytariladigan USB porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
8. RJ-45 LAN Port
   Gigabit Ethernet LAN porti Internetga 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tavsiflangan.


Ulanish/Tezlik LEDi:
Holat	Tavsif
To'q sariq	2,5 Gbps ma'lumotlar tezligi
Yashil	1 Gbps ma'lumotlar tezligi
O'chirilgan	100 Mbps ma'lumotlar tezligi
Faollik LEDi:
Holat	Tavsif
Miltillash	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmoqda
O'chirilgan	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmayapti

9. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
10. Markaziy/Subwoofer dinamik chiqishi (To'q sariq)
    Markaziy/subwoofer dinamiklarini ulash uchun ushbu audio raz'emdan foydalaning.
11. Orqa dinamik chiqishi (Qora)
    Orqa dinamiklarni ulash uchun ushbu audio raz'emdan foydalaning.
12. Yon dinamik chiqishi (Kulrang)
    Yon dinamiklarni ulash uchun ushbu audio raz'emdan foydalaning.
13. Line In (Ko'k)
    Line in raz'emi. Optik disk, walkman va boshqalar kabi line in qurilmalari uchun ushbu audio raz'emdan foydalaning.
14. Line Out/Old dinamik chiqishi (Yashil)
    Line out raz'emi.
15. Mic In (Pushti)
    Mikrofon raz'emi.

Audio raz'em konfiguratsiyalari:
Raz'em	Eshitish vositasi/ 2 kanalli	4 kanalli	5.1 kanalli	7.1 kanalli
Markaziy/Subwoofer dinamik chiqishi
Orqa dinamik chiqishi
Yon dinamik chiqishi
Line In
Line Out/Old dinamik chiqishi
Mic In

Audio dasturidan foydalanib, audio raz'emning funksionalligini o'zgartirishingiz mumkin.

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, keyin esa motherboarddan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Audio dasturini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Ichki ulagichlar

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulamoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona platadagi ulagichga mahkam bog'langanligiga ishonch hosil qiling.

1/2. ATX_12V_2X4/ATX (2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichidan foydalanish orqali quvvat manbai ona platadagi barcha komponentlarga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlarga chidamli dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'taradigan quvvat manbai (500 Vt yoki undan yuqori) dan foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishiga olib kelishi mumkin.

ATX_12V_2X4:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (faqat 2x4 pinli 12V uchun)	5	+12V (faqat 2x4 pinli 12V uchun)
2	GND (faqat 2x4 pinli 12V uchun)	6	+12V (faqat 2x4 pinli 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq yoqish/o'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Quvvat yaxshi	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (faqat 2x12 pinli ATX uchun)	23	+5V (faqat 2x12 pinli ATX uchun)
12	3.3V (faqat 2x12 pinli ATX uchun)	24	GND (faqat 2x12 pinli ATX uchun)

3/4. CPU_FAN/SYS_FAN1/2/3 (Fan sarlavhalari)
Ushbu ona platadagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqlarga chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi topraklama simidir). Tezlikni nazorat qilish funksiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Voltaj tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish

5. CPU_OPT (Suv sovutgichli protsessor fan sarlavhasi)
   Fan sarlavhasi 4 pinli va ahmoqlarga chidamli kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqlarga chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi topraklama simidir). Tezlikni nazorat qilish funksiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi.


Pin raqami	Ta'rif
1	GND
2	Voltaj tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish
Ulagich	CPU_FAN	SYS_FAN1~3	CPU_OPT
Maksimal oqim	2A	2A	2A
Maksimal quvvat	24W	24W	24W

• Protsessoringiz va tizimingiz qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

6. LED_C1/LED_C2 (RGB LED chiziqli sarlavhalari)
   Sarlavhalar standart 5050 RGB LED chizig'ini (12V/G/R/B), maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m bo'lgan chiziqni ulash uchun ishlatilishi mumkin.


Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

RGB LED chizig'ingizni sarlavhaga ulang. LED chizig'ining quvvat pimi RGB LED Strip (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED chizig'iga zarar yetkazishiga olib kelishi mumkin.

7. D_LED1/D_LED2 (Manzilli LED chiziqli sarlavhalari)
   Sarlavhalar standart 5050 manzilli LED chizig'ini, maksimal quvvat ko'rsatkichi 5A (5V) va maksimal 1000 ta LEDni ulash uchun ishlatilishi mumkin.


Pin raqami	Ta'rif
1	V (5V)
2	Ma'lumotlar
3	Pin yo'q
4	GND

Manzilli LED chizig'ingizni sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED chiziqli sarlavhaning 1-piniga ulanishi kerak. Noto'g'ri ulanish LED chizig'iga zarar yetkazishiga olib kelishi mumkin.

LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.

Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.

8. SATA3 0/1/2/3/4/5 (SATA 6Gb/s ulagichlari)
   SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi.


Pin raqami	Ta'rif
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun issiq ulashni yoqish uchun "BIOS sozlamalari", "Sozlamalar\IO portlari\SATA va RST konfiguratsiyasi" bobiga murojaat qiling, batafsil ma'lumot uchun.

9. M2P_CPU ^(Eslatma)/M2A_SB (M.2 Socket 3 ulagichlari)
   M.2 ulagichi M.2 SATA SSD'larini yoki M.2 PCIe SSD'larini qo'llab-quvvatlaydi.


M.2 SSD'ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1. M.2 SSD'ni o'rnatadigan M.2 ulagichini toping, issiqlik tarqatgichidagi vintni bo'shatish uchun tornavidadan foydalaning va keyin issiqlik tarqatgichni olib tashlang. (Faqat M2P_CPU ulagichida issiqlik tarqatgich mavjud.) M.2 ulagichidagi termal yostiqdan himoya plyonkasini olib tashlang.
2. M.2 SSD drayvingiz uzunligiga qarab to'g'ri o'rnatish teshigini toping. Agar kerak bo'lsa, kiritilgan tayanchni kerakli o'rnatish teshigiga torting. M.2 SSD'ni M.2 ulagichiga burchak ostida joylashtiring.
3. M.2 SSD'ni pastga bosing va keyin uni ulagichda mahkamlash uchun kiritilgan vintdan foydalaning. Issiqlik tarqatgichni almashtiring va uni asl teshikka mahkamlang. Issiqlik tarqatgichni almashtirishdan oldin issiqlik tarqatgichning pastki qismidan himoya plyonkasini olib tashlang.

M.2 va SATA ulagichlari uchun o'rnatish bildirishnomalari:
SATA ulagichlarining mavjudligi M.2 uyalariga o'rnatilgan qurilma turiga ta'sir qilishi mumkin. M2A_SB ulagichi SATA3 1 ulagichi bilan tarmoqli kenglikni baham ko'radi. Tafsilotlar uchun quyidagi jadvalga qarang.

• M2P_CPU^(Eslatma):


: Mavjud, : Mavjud emas
* M2P_CPU (Eslatma) ulagichi faqat PCIe SSD-larni qo‘llab-quvvatlaydi.

• M2A_SB:


: Mavjud, : Mavjud emas

(Eslatma) Faqat 11-avlod protsessorlari tomonidan qo‘llab-quvvatlanadi.

10. F_PANEL (Old panel sarlavhasi)
    Quyidagi pin topshiriqlariga muvofiq korpusdagi quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensor va tizim holati indikatorini ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e’tibor bering.

    • PLED/PWR_LED (Quvvat diodi, sariq/binafsha rang):
      Korpus old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda diod yonadi. Tizim S3/S4 uyqu rejimida yoki o‘chirilgan (S5) bo‘lsa, diod o‘chadi.

Tizim holati	Diod
S0	Yoniq
S3/S4/S5	O‘chiq

• PW (Quvvat tugmasi, qizil):
  Korpus old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasidan foydalanib, tizimingizni o‘chirish usulini sozlashingiz mumkin (qo‘shimcha ma’lumot uchun "BIOS sozlash", "Sozlamalar\Platforma quvvati" bo‘limiga qarang).
• SPEAK (Karnay, to‘q sariq):
  Korpus old panelidagi karnayga ulanadi. Tizim ishga tushish holati haqida signal kodini chiqarish orqali xabar beradi. Agar tizim ishga tushirilganda muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq diskning faollik diodi, ko‘k):
  Korpus old panelidagi qattiq diskning faollik diodiga ulanadi. Qattiq disk ma’lumotlarni o‘qiyotgan yoki yozayotgan paytda diod yonadi.
• RES (Qayta o‘rnatish tugmasi, yashil):
  Korpus old panelidagi qayta o‘rnatish tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o‘rnatish tugmasini bosing.
• CI (Korpusga kirish sarlavhasi, kulrang):
  Korpus qopqog‘i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo‘lgan korpusni talab qiladi.
• NC (to‘q sariq): Ulanish yo‘q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta o‘rnatish tugmasi, quvvat diodi, qattiq diskning faollik diodi, karnay va boshqalardan iborat. Korpus old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to‘g‘ri kelishiga ishonch hosil qiling.

11. F_AUDIO (Old panel audio sarlavhasi)
    Old panel audio sarlavhasi yuqori aniqlikdagi audioni (HD) qo‘llab-quvvatlaydi. Korpus old panelidagi audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o‘rtasida noto‘g‘ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


Pin raqami	Ta’rifi	Pin raqami	Ta’rifi
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Pin yo‘q
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Ba’zi korpuslar har bir simda bitta vilkadan ko‘ra alohida ulagichlarga ega bo‘lgan old panel audio modulini taqdim etadi. Turli sim topshiriqlariga ega bo‘lgan old panel audio modulini ulash haqida ma’lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

12. F_U32C (USB Type-C Header with USB 3.2 Gen 1 Support)
    Sarlavha USB 3.2 Gen 1 spetsifikatsiyasiga mos keladi va bitta USB portini ta’minlay oladi.


Pin raqami	Ta’rifi	Pin raqami	Ta’rifi	Pin raqami	Ta’rifi
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (USB 3.2 Gen 1 Header)
    Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta’minlay oladi. Ikkita USB 3.2 Gen 1 portini ta’minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.


Pin raqami	Ta’rifi	Pin raqami	Ta’rifi	Pin raqami	Ta’rifi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Pin yo‘q
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavsi orqali ikkita USB portini ta’minlay oladi. Ixtiyoriy USB qavsini sotib olish uchun mahalliy dilerga murojaat qiling.


Pin raqami	Ta’rifi	Pin raqami	Ta’rifi
1	Quvvat (5V)	6	USB DY+
2	Quvvat (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pin yo‘q
5	USB DX+	10	NC

• IEEE 1394 qavsi (2x5 pinli) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
• USB qavsini o‘rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o‘chiring va quvvat simini elektr tarmog‘idan uzing.

15. SPI_TPM (Ishonchli platforma moduli sarlavhasi)
    Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.


Pin raqami	Ta’rifi	Pin raqami	Ta’rifi
1	Ma’lumotlar chiqishi	7	Chipni tanlash
2	Quvvat (3.3V)	8	GND
3	Pin yo‘q	9	IRQ
4	NC	10	NC
5	Ma’lumotlar kiritish	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Thunderbolt qo‘shimcha karta ulagichlari)
    Ulagichlar GIGABYTE Thunderbolt qo‘shimcha kartasiga ulanish uchun ishlatiladi.

17. CLR_CMOS (CMOS tozalash jumperi)
    BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumni bir necha soniya davomida ikkita pinda ushlab turing.
    Ochiq: Oddiy
    Qisqa: CMOS qiymatlarini tozalash

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni har doim o‘chiring va quvvat simini elektr tarmog‘idan uzing.
• Tizim qayta ishga tushirilgandan so‘ng, zavod sozlamalarini yuklash uchun BIOS sozlashiga o‘ting (Optimallashtirilgan standartlarni yuklash-ni tanlang) yoki BIOS sozlamalarini qo‘lda sozlang ("BIOS sozlash" bobiga qarang, BIOS konfiguratsiyalari uchun).

18. BAT (Batareya)
    Batareya kompyuter o‘chirilgan paytda CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyasi, sana va vaqt ma’lumotlari) saqlab qolish uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo‘lmasligi yoki yo‘qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o‘chiring va quvvat simini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumni batareya ushlagichining musbat va manfiy terminallariga tekkizing, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Quvvat simini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin kompyuteringizni har doim o‘chiring va quvvat simini uzing.
• Batareyani ekvivalent batareya bilan almashtiring. Agar batareya noto‘g‘ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o‘zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo‘lmasa, xarid qilgan joyingizga yoki mahalliy dilerga murojaat qiling.
• Batareyani o‘rnatishda batareyaning musbat (+) tomoni va manfiy (-) tomonining yo‘nalishiga e’tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

19. CPU/DRAM/VGA/BOOT (Holat diodlari)
    Holat diodlari tizim yoqilgandan so‘ng protsessor, xotira, grafik karta va operatsion tizimning to‘g‘ri ishlayotganligini ko‘rsatadi. Agar CPU/DRAM/VGA diodi yoniq bo‘lsa, bu mos keladigan qurilma normal ishlamayotganligini anglatadi; agar BOOT diodi yoniq bo‘lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.


CPU: CPU holati LED indikatori
DRAM: Xotira holati LED indikatori
VGA: Grafik karta holati LED indikatori
BOOT: Operatsion sistema holati LED indikatori

20. QFLASH_PLUS (Q-Flash Plus tugmasi)
    Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskga saqlang va maxsus portga ulang, shundan so'ng siz endi Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. BIOS moslash va yangilash jarayonlari boshlanganda QFLED miltillaydi va asosiy BIOSni yangilash tugallanganda miltillashni to'xtatadi.


Q-Flash Plus-dan qanday foydalanish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOSda yozib oladi. Uning asosiy funksiyalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va hokazolarni o'z ichiga oladi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.
Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni beradi.
BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.
BIOSni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS — bu Internetdan BIOSning so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windowsga asoslangan utilita.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash uchun ushbu bobdagi "Optimallashtirilgan standartlarni yuklash" bo'limiga yoki "Uskuna o'rnatish" bobidagi batareya/tozalash CMOS jumperining kirish qismiga qarang.)

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish Logo ekrani paydo bo'ladi.

Quyidagi kabi ikkita xil BIOS rejimi mavjud va siz ikkita rejim o'rtasida o'tish uchun <F2> tugmasidan foydalanishingiz mumkin. Easy Mode foydalanuvchilarga joriy tizim ma'lumotlarini tezda ko'rish yoki optimal ishlash uchun sozlash imkonini beradi. Easy Modeda konfiguratsiya elementlari orqali o'tish uchun sichqonchangizdan foydalanishingiz mumkin. Advanced Mode batafsil BIOS sozlamalarini taqdim etadi. Elementlar orasida harakat qilish va pastki menyuga kirish yoki qabul qilish uchun klaviaturangizdagi strelka tugmalarini bosishingiz mumkin. Yoki xohlagan elementni tanlash uchun sichqonchangizdan foydalanishingiz mumkin.

• Tizim odatdagidek barqaror bo'lmaganda, tizimingizni standart sozlamalarga o'rnatish uchun Load Optimized Defaults elementini tanlang.
• Ushbu bobda tavsiflangan BIOS Setup menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasi bo'yicha farq qilishi mumkin.

Asosiy menyu

Advanced Mode funktsiya tugmalari
< >< >	Sozlash menyusini tanlash uchun tanlash panelini siljiting
< >< >	Menyudagi konfiguratsiya elementini tanlash uchun tanlash panelini siljiting
<Enter>/Double Click	Buyruqni bajarish yoki menyuga kirish
<+>/<Page Up>	Son qiymatini oshiring yoki o'zgartirish kiriting
<->/<Page Down>	Son qiymatini kamaytiring yoki o'zgartirish kiriting
<F1>	Funktsiya tugmalarining tavsiflarini ko'rsatish
<F2>	Easy Modega o'tish
<F3>	Joriy BIOS sozlamalarini profilga saqlash
<F4>	BIOS sozlamalarini oldin yaratilgan profildan yuklash
<F5>	Joriy pastki menyular uchun avvalgi BIOS sozlamalarini tiklash
<F6>	Smart Fan 6 ekranini ko'rsatish
<F7>	Joriy pastki menyular uchun optimallashtirilgan BIOS standart sozlamalarini yuklash
<F8>	Q-Flash utilitasiga kirish
<F10>	Barcha o'zgarishlarni saqlang va BIOS Setup dasturidan chiqing
<F11>	Tanlanganlar pastki menyusiga o'tish
<F12>	Joriy ekranni rasm sifatida suratga oling va USB drayvingizga saqlang
<Insert>	Tanlangan variantni qo'shish yoki olib tashlash
<Ctrl>+<S>	O'rnatilgan xotira haqida ma'lumotni ko'rsatish
<Esc>	Asosiy menyu: BIOS Setup dasturidan chiqish Pastki menyular: Joriy pastki menyudan chiqish

Smart Fan 6

Ushbu ekranga tezda o'tish uchun <F6> funktsiya tugmasidan foydalaning. Ushbu ekran har bir fan sarlavhasi uchun fan tezligi bilan bog'liq sozlamalarni sozlash yoki tizim/CPU haroratini kuzatish imkonini beradi.

• TUNE ALL
  Joriy sozlamalarni barcha fan sarlavhalariga qo'llash imkonini beradi.
• Temperature
  Tanlangan maqsadli hududning joriy haroratini ko'rsatadi.
• Fan Speed
  Joriy fan tezligini ko'rsatadi.
• Flow Rate
  Suvni sovutish tizimining oqim tezligini ko'rsatadi. Ushbu funktsiyaga o'tish uchun Fan Speed (Fan tezligi) ustida <Enter> tugmasini bosing.
• Fan Speed Control
  Fan tezligini boshqarish funktsiyasini yoqish yoki yo'qligini aniqlash va fan tezligini sozlash imkonini beradi.

Normal	Fanga haroratga qarab turli tezliklarda ishlashga imkon beradi. Tizim talablariga asoslanib, System Information Viewer bilan fan tezligini sozlashingiz mumkin. (Standart)
Silent	Fanga sekin tezlikda ishlashga imkon beradi.
Manual	Fan tezligini sozlash uchun egri chiziq tugunlarini sudrab olib yurish imkonini beradi. Yoki EZ Tuning (EZ sozlash) funksiyasidan foydalanishingiz mumkin. Tugun holatini sozlagandan so'ng, egri chiziqning qiyalikini avtomatik ravishda hisoblash uchun Apply (Qo'llash) tugmasini bosing.
Full Speed	Fanga to'liq tezlikda ishlashga imkon beradi.

• Fan Control Use Temperature Input
  Fan tezligini boshqarish uchun mos yozuvlar haroratini tanlash imkonini beradi.
• Temperature Interval
  Fan tezligini o'zgartirish uchun harorat oralig'ini tanlash imkonini beradi.
• FAN Control Mode (FANni boshqarish rejimi)

Auto	O'rnatilgan fanning turini BIOS avtomatik ravishda aniqlashiga va optimal boshqarish rejimini o'rnatishiga imkon beradi. (Standart)
Voltage	3 pinli fan uchun Voltage (Voltaj) rejimi tavsiya etiladi.
PWM	4 pinli fan uchun PWM rejimi tavsiya etiladi.

• FAN Stop
  Fan to'xtatish funktsiyasini yoqadi yoki o'chiradi. Harorat egri chizig'i yordamida harorat chegarasini o'rnatishingiz mumkin. Harorat chegaradan past bo'lganda fan ishlashni to'xtatadi. (Standart: O'chirilgan)
• FAN Mode
  Fan uchun ishlash rejimini o'rnatish imkonini beradi.

Slope	Haroratga asoslanib, fan tezligini chiziqli ravishda sozlaydi. (Standart)
Stair	Haroratga asoslanib, fan tezligini bosqichma-bosqich sozlaydi.

• FAN Fail Warning
  Agar fan ulanmagan yoki ishlamay qolsa, tizimga ogohlantiruvchi ovoz chiqarishga imkon beradi. Bu sodir bo'lganda, fanning holatini yoki fan ulanishini tekshiring. (Standart: O'chirilgan)
• Save Fan Profile
  Ushbu funktsiya joriy sozlamalarni profilga saqlash imkonini beradi. Profilni BIOSda saqlashingiz yoki profilni xotira qurilmangizga saqlash uchun Select File in HDD/FDD/USB (HDD/FDD/USB-dagi faylni tanlash)ni tanlashingiz mumkin.
• Load Fan Profile
  Ushbu funktsiya BIOS sozlamalarini qayta konfiguratsiya qilish muammosiz avval saqlangan BIOS profilini yuklash imkonini beradi. Yoki xotira qurilmangizdan profilni yuklash uchun Select File in HDD/FDD/USB (HDD/FDD/USB-dagi faylni tanlash)ni tanlashingiz mumkin.

Sevimlilar

Tez-tez ishlatiladigan variantlaringizni sevimli sifatida o'rnating va barcha sevimli variantlaringiz joylashgan sahifaga tezda o'tish uchun <F11> tugmasidan foydalaning. Sevimli variantni qo'shish yoki olib tashlash uchun uning asl sahifasiga o'ting va variant ustida <Insert> tugmasini bosing. Agar "sevimli" sifatida o'rnatilgan bo'lsa, variant yulduz belgisi bilan belgilanadi.

Tweaker

Tizimning siz kiritgan overclock/overvoltage sozlamalari bilan barqaror ishlashi sizning umumiy tizim konfiguratsiyangizga bog'liq. Noto'g'ri overclock/overvoltage CPU, chipset yoki xotiraga zarar yetkazishi va ushbu komponentlarning foydali ishlash muddatini qisqartirishi mumkin. Ushbu sahifa faqat ilg'or foydalanuvchilar uchun mo'ljallangan va tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun standart sozlamalarni o'zgartirmaslikni tavsiya qilamiz. (Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalang va platani standart qiymatlarga qaytaring.)

• CPU Clock Ratio
  O'rnatilgan protsessor uchun takt chastotasini o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq.
• Ring Ratio
  CPU Uncore chastotasini sozlash imkonini beradi. Sozlanishi mumkin bo'lgan diapazon ishlatilayotgan protsessorga bog'liq. (Standart: Auto)
• IGP Ratio ^(Note)
  Grafika chastotasini sozlash imkonini beradi. (Standart: Auto)
• AVX Disable ^(Note)
  AVX-ni qo'llab-quvvatlaydigan protsessorda AVX ko'rsatmalar to'plamini o'chirib qo'yish imkonini beradi. (Standart: Auto)
• AVX512 Disable ^(Note)
  AVX-512-ni qo'llab-quvvatlaydigan protsessorda AVX-512 ko'rsatmalar to'plamini o'chirib qo'yish imkonini beradi. (Standart: Auto)
• AVX Offset ^(Note)
  Protsessor AVX yuklamalarini bajarganda, CPU Clock Ratio kerakli AVX offset qiymati bo'yicha kamaytiriladi. Misol uchun, agar qiymat 3 ga o'rnatilgan bo'lsa, AVX ko'rsatmalari bajarilganda CPU Clock Ratio 3 ga kamaytiriladi. (Standart: Auto)
• AVX512 Offset ^(Note)
  Protsessor AVX-512 yuklamalarini bajarganda, CPU Clock Ratio kerakli AVX512 offset qiymati bo'yicha kamaytiriladi. Misol uchun, agar qiymat 3 ga o'rnatilgan bo'lsa (qiymat AVX Offset qiymatidan katta yoki unga teng bo'lishi kerak), AVX-512 ko'rsatmalari bajarilganda CPU Clock Ratio 3 ga kamaytiriladi. (Standart: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Note)
    Har bir yadroning eng yuqori chastotasini ko'rsatadi.
  • CPU Over Temperature Protection ^(Note)
    TJ Max offset qiymatini aniq sozlash imkonini beradi. (Standart: Auto)
  • FCLK Frequency for Early Power On ^(Note)
    FCLK chastotasini o'rnatish imkonini beradi. Variantlar: Normal(800Mhz), 1GHz, 400MHz. (Standart: 1GHz)
  • Hyper-Threading Technology
    Ushbu funktsiyani qo'llab-quvvatlaydigan Intel protsessoridan foydalanganda, ko'p oqimli texnologiyani yoqish yoki yo'qligini aniqlash imkonini beradi. Ushbu funksiya faqat ko'p protsessorli rejimni qo'llab-quvvatlaydigan operatsion tizimlar uchun ishlaydi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • No. of CPU Cores Enabled
    Intel ko'p yadroli protsessorida yoqish uchun protsessor yadrolari sonini tanlash imkonini beradi (protsessor yadrolari soni protsessorga qarab farq qilishi mumkin). Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Note)
    Intel Speed Shift Technology-ni yoqadi yoki o'chiradi. Ushbu funksiyani yoqish protsessorga o'zining ish chastotasini tezroq oshirishga imkon beradi va keyin tizimning javob berishini yaxshilaydi. (Standart: Enabled)
  • CPU Thermal Monitor ^(Note)
    CPU haddan tashqari qizib ketishdan himoya funktsiyasi bo'lgan Intel Thermal Monitor funksiyasini yoqadi yoki o'chiradi. Yoqilganda, protsessor haddan tashqari qizib ketganda CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Ring to Core offset (Down Bin)
    CPU Ring chastotasi avtomatik pastga tushish funktsiyasini o'chirib qo'yish yoki yo'qligini aniqlash imkonini beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • CPU EIST Function ^(Note)
    Enhanced Intel Speed Step Technology (EIST)ni yoqadi yoki o'chiradi. CPU yuklanishiga qarab, Intel EIST texnologiyasi o'rtacha quvvat sarfini va issiqlik ishlab chiqarishni kamaytirish uchun CPU kuchlanishini va yadrosi chastotasini dinamik va samarali ravishda pasaytirishi mumkin. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Race To Halt (RTH)^(Note)/Energy Efficient Turbo^(Note)
    CPU quvvatini tejash bilan bog'liq sozlamalarni yoqadi yoki o'chiradi. (Standart: Auto)
  • Intel(R) Turbo Boost Technology ^(Note)
    Intel CPU Turbo Boost texnologiyasini yoqish yoki yo'qligini aniqlash imkonini beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Note)
    Intel Turbo Boost Max Technology 3.0-ni yoqadi yoki o'chiradi. Intel Turbo Boost Max Technology 3.0 tizimga protsessorning eng yaxshi ishlash yadrosini aniqlashga imkon beradi va eng muhim yuklamalarni unga qo'lda yo'naltirishga imkon beradi. Ishlashni optimallashtirish uchun siz hatto har bir yadroning chastotasini individual ravishda sozlashingiz mumkin. (Standart: Enabled)
  • CPU Flex Ratio Override
    CPU Flex Ratio-ni yoqadi yoki o'chiradi. Agar CPU Clock Ratio Auto ga o'rnatilgan bo'lsa, maksimal CPU takt chastotasi CPU Flex Ratio Settings qiymatiga asoslanadi. (Standart: Disabled)
  • CPU Flex Ratio Settings
    CPU Flex Ratio-ni o'rnatish imkonini beradi. Sozlanishi mumkin bo'lgan diapazon CPU ga qarab farq qilishi mumkin.
  • Frequency Clipping TVB ^(Note)
    Thermal Velocity Boost tomonidan boshlangan CPU chastotasini avtomatik pasaytirishni yoqish yoki o'chirish imkonini beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Voltage reduction initiated TVB ^(Note)
    Thermal Velocity Boost tomonidan boshlangan CPU kuchlanishini avtomatik pasaytirishni yoqish yoki o'chirish imkonini beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Faol yadrolar uchun CPU Turbo chastotalarini o'rnatish imkonini beradi. Auto CPU Turbo chastotalarini CPU spetsifikatsiyalariga muvofiq o'rnatadi. Ushbu element faqat Active Turbo Ratios Manual ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Tizim to'xtash holatida CPU quvvatini tejovchi funksiya bo'lgan Intel CPU Enhanced Halt (C1E) funksiyasini yoqadi yoki o'chiradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States yoqilganda sozlanishi mumkin. (Standart: Auto)
  • C3 State Support ^(Note)
    Tizim to'xtash holatida CPU ga C3 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C3 holati C1 ga qaraganda quvvatni tejashning yanada kuchaytirilgan holati hisoblanadi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States yoqilganda sozlanishi mumkin. (Standart: Auto)
  • C6/C7 State Support
    Tizim to'xtash holatida CPU ga C6/C7 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C6/C7 holati C3 ga qaraganda quvvatni tejashning yanada kuchaytirilgan holati hisoblanadi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control Enabled ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
  • C8 State Support ^(Note)
    Tizim to'xtash holatida CPU ga C8 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C8 holati C6/C7 ga qaraganda quvvatni tejashning yanada kuchaytirilgan holati hisoblanadi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control Enabled ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
  • C10 State Support ^(Note)
    Tizim to'xtash holatida CPU ga C10 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C10 holati C8 ga qaraganda quvvatni tejashning yanada kuchaytirilgan holati hisoblanadi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control Enabled ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
  • Package C State Limit ^(Note)
    Protsessor uchun C-holati chegarasini belgilash imkonini beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control Enabled ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
  • CPU Power Performance ^(Note)
    CPU unumdorligini oshirish yoki yo'qligini aniqlash imkonini beradi. (Standart: Auto)
• Turbo Power Limits
  CPU Turbo rejimi uchun quvvat chegarasini o'rnatish imkonini beradi. CPU quvvat sarfi belgilangan quvvat chegarasidan oshib ketganda, CPU quvvatni kamaytirish uchun avtomatik ravishda yadrosi chastotasini kamaytiradi. Auto quvvat chegarasini CPU spetsifikatsiyalariga muvofiq o'rnatadi. (Standart: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    CPU/platforma/xotira Turbo rejimi uchun quvvat chegarasini va belgilangan quvvat chegarasida ishlash uchun qancha vaqt ketishini o'rnatish imkonini beradi. Auto quvvat chegarasini CPU spetsifikatsiyalariga muvofiq o'rnatadi. Ushbu element faqat Turbo Power Limits Enabled ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
  • Core Current Limit (Amps)
    CPU Turbo rejimi uchun joriy chegarani o'rnatish imkonini beradi. CPU joriy quvvati belgilangan joriy chegaradan oshib ketganda, CPU joriy quvvatni kamaytirish uchun avtomatik ravishda yadrosi chastotasini kamaytiradi. Auto quvvat chegarasini CPU spetsifikatsiyalariga muvofiq o'rnatadi. Ushbu element faqat Turbo Power Limits Enabled ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• Turbo Per Core Limit Control^{(Note 1)}
  Har bir CPU yadrosi chegarasini alohida boshqarish imkonini beradi. (Standart: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Note 2)}
    Yoqilganda xotira unumdorligini oshirish uchun BIOSga XMP xotira moduli(lari)dagi SPD ma'lumotlarini o'qishga imkon beradi.

Disabled	Ushbu funksiyani o'chiradi. (Standart)
Profile1	1-profil sozlamalaridan foydalanadi.
Profile2(Note 2)	2-profil sozlamalaridan foydalanadi.

• System Memory Multiplier
  Tizim xotira ko'paytirgichini o'rnatish imkonini beradi. Auto xotira ko'paytirgichini xotira SPD ma'lumotlariga muvofiq o'rnatadi. (Standart: Auto)
• Memory Ref Clock
  Xotira ma'lumot chastotasini qo'lda sozlash imkonini beradi. (Standart: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
  Enabled Qclk-ga toq chastotada ishlashga imkon beradi. (Standart: Auto)
• Gear Mode ^{(Note 2)}
  Maksimal OC chastotasi potensialini yaxshilash imkonini beradi. (Standart: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Xotirani avtomatik sozlashning turli darajalarini ta'minlaydi. (Standart: Auto)
  • Channel Interleaving
    Xotira kanallarini almashishni yoqadi yoki o'chiradi. Enabled tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli kanallariga bir vaqtning o'zida kirishga imkon beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Rank Interleaving
    Xotira darajalarini almashishni yoqadi yoki o'chiradi. Enabled tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli darajalariga bir vaqtning o'zida kirishga imkon beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
  • Memory Boot Mode
    Xotirani aniqlash va o'rgatish usullarini ta'minlaydi.

Auto	BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart)
Normal	BIOS xotirani avtomatik ravishda o'rgatadi. Agar tizim beqaror yoki yuklanmaydigan bo'lib qolsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash uchun "Uskuna o'rnatish" bobidagi batareya/CMOS tozalash jumperining tavsiflariga qarang.)
Enable Fast Boot	Xotirani tezroq yuklash uchun ba'zi bir aniq mezonlarda xotirani aniqlash va o'rgatishni o'tkazib yuboring.
Disable Fast Boot	Har bir yuklashda xotirani aniqlang va o'rgating.

• Realtime Memory Timing
  BIOS bosqichidan keyin xotira vaqtlarini aniq sozlash imkonini beradi. (Standart: Auto)
• Memory Enhancement Settings
  Xotira unumdorligini oshirishning bir nechta sozlamalarini ta'minlaydi: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density va DDR-4500+. (Standart: Auto)
• Memory Channel Detection Message
  Xotira optimal xotira kanaliga o'rnatilmagan bo'lsa, ogohlantirish xabarini ko'rsatish yoki yo'qligini aniqlash imkonini beradi. (Standart: Enabled)

• SPD Info
  O'rnatilgan xotira haqida ma'lumotni ko'rsatadi.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Ushbu bo'limlar xotira vaqti sozlamalarini ta'minlaydi. Eslatma: Xotira vaqtlariga o'zgartirishlar kiritganingizdan so'ng tizimingiz beqarorlashishi yoki yuklana olmasligi mumkin. Agar bu sodir bo'lsa, optimallashtirilgan standartlarni yuklab yoki CMOS qiymatlarini tozalash orqali platani standart qiymatlarga qaytaring.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Ushbu elementlar CPU Vcore va xotira kuchlanishlarini sozlash imkonini beradi.
• Advanced Voltage Settings
  Ushbu pastki menyu yuklanish liniyasini kalibrlash darajasini, haddan tashqari kuchlanishdan himoya darajasini va haddan tashqari oqimdan himoya darajasini sozlash imkonini beradi.

(Note 1) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU-ni o'rnatganingizda mavjud bo'ladi. Intel CPU-larining noyob xususiyatlari haqida ko'proq ma'lumot olish uchun Intel veb-saytiga tashrif buyuring.
(Note 2) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU va xotira modulini o'rnatganingizda mavjud bo'ladi.

Sozlamalar

• Platform Power (Platform quvvati)
  • Platform Power Management (Platform quvvatini boshqarish)
    Active State Power Management (ASPM) funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
  • PEG ASPM
    CPU PEG shinasiga ulangan qurilma uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management (Platform quvvatini boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: O'chirilgan)
  • PCH ASPM
    Chipsetning PCI Express shinasiga ulangan qurilma uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management (Platform quvvatini boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: O'chirilgan)
  • DMI ASPM
    DMI ulanishining CPU tomoni va Chipset tomoni uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management (Platform quvvatini boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: O'chirilgan)
  • Power On By Keyboard (Klaviatura orqali yoqish)
    PS/2 klaviaturasi orqali uyg'otish hodisasi bilan tizimni yoqish imkonini beradi.
    Eslatma: Ushbu funksiyadan foydalanish uchun sizga +5VSB simida kamida 1A ta'minlaydigan ATX quvvat manbai kerak.

Disabled	Ushbu funksiyani o'chiradi. (Standart)
Password	Tizimni yoqish uchun 1~5 ta belgidan iborat parol o'rnating.
Keyboard 98	Tizimni yoqish uchun Windows 98 klaviaturasidagi POWER tugmasini bosing.
Any Key	Tizimni yoqish uchun istalgan tugmani bosing.

• Power On Password (Yoqish paroli)
  Power On By Keyboard (Klaviatura orqali yoqish) Password (Parol) ga o'rnatilganda parolni o'rnating.
  Ushbu elementda <Enter> ni bosing va 5 tagacha belgidan iborat parol o'rnating va keyin qabul qilish uchun <Enter> ni bosing. Tizimni yoqish uchun parolni kiriting va <Enter> ni bosing.
  Eslatma: Parolni bekor qilish uchun ushbu elementda <Enter> ni bosing. Parol so'ralganda, parol sozlamalarini tozalash uchun parolni kiritmasdan yana <Enter> ni bosing.
• Power On By Mouse (Sichqoncha orqali yoqish)
  PS/2 sichqonchasi orqali uyg'otish hodisasi bilan tizimni yoqish imkonini beradi.
  Eslatma: Ushbu funksiyadan foydalanish uchun sizga +5VSB simida kamida 1A ta'minlaydigan ATX quvvat manbai kerak.

Disabled	Ushbu funksiyani o'chiradi. (Standart)
Move	Tizimni yoqish uchun sichqonchani harakatlantiring.
Double Click	Tizimni yoqish uchun sichqonchaning chap tugmasini ikki marta bosing.

• ErP
  Tizimning S5 (o'chirish) holatida eng kam quvvat sarflashiga ruxsat berish yoki bermaslikni aniqlaydi. (Standart: O'chirilgan)
  Eslatma: Agar ushbu element Enabled (Yoqilgan) ga o'rnatilsa, quyidagi funksiyalar mavjud bo'lmaydi: Signal orqali davom etish, sichqoncha orqali yoqish va klaviatura orqali yoqish.
• Soft-Off by PWR-BTTN
  Quvvat tugmasi yordamida MS-DOS rejimida kompyuterni o'chirish usulini sozlaydi.

Instant-Off	Quvvat tugmasini bosing va keyin tizim bir zumda o'chiriladi. (Standart)
Delay 4 Sec.	Tizimni o'chirish uchun quvvat tugmasini 4 soniya bosib turing. Agar quvvat tugmasi 4 soniyadan kam bosilsa, tizim kutish rejimiga o'tadi.

• Resume by Alarm (Signal orqali davom etish)
  Tizimni kerakli vaqtda yoqish yoki yoqlmasligini aniqlaydi. (Standart: O'chirilgan)
  Agar yoqilgan bo'lsa, sanani va vaqtni quyidagicha o'rnating:
  • Wake up day (Uyg'onish kuni): Tizimni har kuni ma'lum vaqtda yoki oyning ma'lum kunida yoqing.
  • Wake up hour/minute/second (Uyg'onish soati/daqiqasi/soniyasi): Tizim avtomatik ravishda yoqiladigan vaqtni o'rnating.

Eslatma: Ushbu funksiyadan foydalanganda, operatsion tizimdan noto'g'ri o'chirish yoki AC quvvatini olib tashlashdan saqlaning, aks holda sozlamalar kuchga kirmasligi mumkin.

• Power Loading (Quvvat yuklash)
  Dummy yukni yoqadi yoki o'chiradi. Quvvat manbai past yukda bo'lganda, o'zini himoya qilish faollashadi va uni o'chiradi yoki ishdan chiqadi. Agar bu sodir bo'lsa, iltimos, Enabled (Yoqilgan) ga o'rnating. Auto (Avtomatik) BIOS-ga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avtomatik)
• RC6(Render Standby)
  Quvvat sarfini kamaytirish uchun bortdagi grafikaga kutish rejimiga kirishiga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. (Standart: Yoqilgan)
• AC BACK
  AC quvvati yo'qolganidan keyin quvvat qaytgandan so'ng tizim holatini aniqlaydi.

Memory (Xotira)	AC quvvati qaytgandan so'ng tizim o'zining oxirgi ma'lum uyg'oq holatiga qaytadi.
Always On (Har doim yoqilgan)	AC quvvati qaytgandan so'ng tizim yoqiladi.
Always Off (Har doim o'chirilgan)	AC quvvati qaytgandan so'ng tizim o'chirilgan holatda qoladi. (Standart)

• IO Ports (IO Portlari)
  • Initial Display Output (Dastlabki displey chiqishi)
    O'rnatilgan PCI Express grafik karta yoki bortdagi grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.

IGFX(Eslatma)	Bortdagi grafikani birinchi displey sifatida o'rnatadi.
PCIe 1 Slot	PCIEX16 uyasidagi grafik kartani birinchi displey sifatida o'rnatadi. (Standart)
PCIe 2 Slot	PCIEX4 uyasidagi grafik kartani birinchi displey sifatida o'rnatadi.

Ushbu element faqat CSM Support (CSM qo'llab-quvvatlash) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.

• Internal Graphics (Ichki grafika)
  Bortdagi grafika funksiyasini yoqadi yoki o'chiradi. (Standart: Avtomatik)
• DVMT Pre-Allocated (DVMT oldindan ajratilgan)
  Bortdagi grafika xotirasi hajmini o'rnatish imkonini beradi. (Standart: 64M)
• DVMT Total Gfx Mem (DVMT jami Gfx xotirasi)
  Bortdagi grafikani DVMT xotira hajmini ajratish imkonini beradi. Variantlar: 128M, 256M, MAX. (Standart: 256M)
• Aperture Size (Diafragma hajmi)
  Grafik kartaga ajratilishi mumkin bo'lgan tizim xotirasining maksimal miqdorini o'rnatish imkonini beradi.
  Variantlar: 128MB, 256MB, 512MB, 1024MB va 2048MB. (Standart: 256MB)
• OnBoard LAN Controller (Bortdagi LAN kontrolleri)
  Bortdagi LAN funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Agar siz bortdagi LAN o'rniga 3-tomon qo'shimcha tarmoq kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni Disabled (O'chirilgan) ga o'rnating.
• Audio Controller (Audio kontroller)
  Bortdagi audio funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Agar siz bortdagi audio o'rniga 3-tomon qo'shimcha audio kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni Disabled (O'chirilgan) ga o'rnating.
• Above 4G Decoding (4G dan yuqori dekodlash)
  64-bitli qurilmalarga 4 GB dan yuqori adres bo'shlig'ida dekodlash imkonini beradi yoki o'chiradi (faqat agar sizning tizimingiz 64-bitli PCI dekodlashni qo'llab-quvvatlasa). Agar bir nechta ilg'or grafik karta o'rnatilgan bo'lsa va ularning drayverlari operatsion tizimga kirganda ishga tushirilmasa (4 GB xotira adres bo'shlig'i cheklanganligi sababli) Enabled (Yoqilgan) ga o'rnating. (Standart: O'chirilgan)
• IOAPIC 24-119 Entries (IOAPIC 24-119 yozuvlari)
  Ushbu funksiyani yoqadi yoki o'chiradi. (Standart: Yoqilgan)

• Super IO Configuration (Super IO konfiguratsiyasi)
  • Serial Port (Serial port)
    Bortdagi serial portni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• USB Configuration (USB konfiguratsiyasi)
  • Legacy USB Support (Eski USB qo'llab-quvvatlash)
    MS-DOS da USB klaviaturasi/sichqonchasidan foydalanish imkonini beradi. (Standart: Yoqilgan)
  • XHCI Hand-off
    XHCI Hand-off qo'llab-quvvatlashsiz operatsion tizim uchun XHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: Yoqilgan)
  • USB Mass Storage Driver Support (USB ommaviy saqlash drayverini qo'llab-quvvatlash)
    USB saqlash qurilmalari uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  • Mass Storage Devices (Ommaviy saqlash qurilmalari)
    Ulanilgan USB ommaviy saqlash qurilmalari ro'yxatini ko'rsatadi. Ushbu element faqat USB saqlash qurilmasi o'rnatilganda paydo bo'ladi.
• Network Stack Configuration (Tarmoq stek konfiguratsiyasi)
  • Network Stack (Tarmoq steki)
    Windows Deployment Services serveridan OTni o'rnatish kabi GPT formatidagi OTni o'rnatish uchun tarmoqdan yuklashni o'chiradi yoki yoqadi. (Standart: O'chirilgan)
  • IPv4 PXE Support (IPv4 PXE qo'llab-quvvatlash)
    IPv4 PXE Support (IPv4 PXE qo'llab-quvvatlash)ni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.
  • IPv4 HTTP Support (IPv4 HTTP qo'llab-quvvatlash)
    IPv4 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.
  • IPv6 PXE Support (IPv6 PXE qo'llab-quvvatlash)
    IPv6 PXE Support (IPv6 PXE qo'llab-quvvatlash)ni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.
  • IPv6 HTTP Support (IPv6 HTTP qo'llab-quvvatlash)
    IPv6 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.
  • PXE boot wait time (PXE yuklash kutish vaqti)
    PXE yuklashni bekor qilish uchun <Esc> tugmasini bosishingizdan oldin qancha kutish kerakligini sozlash imkonini beradi.
  • Media detect count (Media aniqlash soni)
    Mediada mavjudligini tekshirish sonini o'rnatish imkonini beradi.
• NVMe Configuration (NVMe konfiguratsiyasi)
  O'rnatilgan bo'lsa, M.2 NVME PCIe SSD haqida ma'lumot ko'rsatadi.
• SATA And RST Configuration (SATA va RST konfiguratsiyasi)
  • SATA Controller(s) (SATA kontroller(lar)i)
    Integratsiyalashgan SATA kontrollerlarini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  • SATA Mode Selection (SATA rejimini tanlash)
    Chipsetga integratsiyalashgan SATA kontrollerlari uchun Optane-ni yoqadi yoki o'chiradi yoki SATA kontrollerlarini AHCI rejimiga sozlaydi.

Intel RST Premium With Intel Optane System Acceleration	SATA kontrolleri uchun Optane-ni yoqadi.
AHCI	SATA kontrollerlarini AHCI rejimiga sozlaydi. Advanced Host Controller Interface (AHCI) - bu saqlash drayveriga Native Command Queuing va issiq ulanish kabi ilg'or Serial ATA funksiyalarini yoqish imkonini beruvchi interfeys spetsifikatsiyasi. (Standart)

• Aggressive LPM Support (Tajovuzkor LPM qo'llab-quvvatlash)
  Chipset SATA kontrollerlari uchun quvvatni tejash funksiyasi, ALPM (Aggressive Link Power Management) ni yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• Port 0/1/2/3/4/5
  Har bir SATA portini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• SATA Port 0/1/2/3/4/5 DevSlp
  Ulanilgan SATA qurilmasiga uyqu rejimiga o'tishiga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. (Standart: O'chirilgan)
• Hot plug (Issiq ulanish)
  Har bir SATA porti uchun issiq ulanish qobiliyatini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• Configured as eSATA (eSATA sifatida sozlandi)
  Tashqi SATA qurilmalari uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi.

• Realtek PCIe 2.5GBE Family Controller
  Ushbu pastki menyu LAN konfiguratsiyasi va tegishli konfiguratsiya variantlari haqida ma'lumot beradi.
• Miscellaneous (Har xil)
  • LEDs in System Power On State (Tizim yoqilgan holatidagi LEDlar)
    Tizim yoqilgan paytda anakart LED yoritilishini yoqish yoki o'chirish imkonini beradi.

Off	Tizim yoqilgan paytda tanlangan yoritish rejimini o'chiradi.
On	Tizim yoqilgan paytda tanlangan yoritish rejimini yoqadi. (Standart)

• LEDs in Sleep, Hibernation, and Soft Off States (Uyqu, qishki uyqu va yumshoq o'chirish holatlaridagi LEDlar)
  Tizim S3/S4/S5 holatida anakart LEDlarining yoritish rejimini o'rnatish imkonini beradi. Ushbu element LEDs in System Power On State (Tizim yoqilgan holatidagi LEDlar) On (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.

Off	Tizim S3/S4/S5 holatiga kirganda tanlangan yoritish rejimini o'chiradi. (Standart)
On	Tizim S3/S4/S5 holatiga kirganda tanlangan yoritish rejimini yoqadi.

• Intel Platform Trust Technology (PTT)
  Intel PTT Technology (Intel PTT texnologiyasi)ni yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• 3DMark01 Enhancement (3DMark01 yaxshilanishi)
  Ba'zi eski benchmark ishlashini yaxshilash yoki yo'qligini aniqlash imkonini beradi. (Standart: O'chirilgan)
• CPU PCIe Link Speed (CPU PCIe ulanish tezligi)
  CPU tomonidan boshqariladigan PCI Express uyalarining ishlash rejimini Gen 1, Gen 2, Gen 3 yoki Gen 4^(Eslatma) ga o'rnatish imkonini beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Auto (Avtomatik) BIOS-ga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avtomatik)
• PCH PCIe Link Speed (PCH PCIe ulanish tezligi)
  Chipset tomonidan boshqariladigan PCI Express uyalarining ishlash rejimini Gen 1, Gen 2 yoki Gen 3 ga o'rnatish imkonini beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Auto (Avtomatik) BIOS-ga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avtomatik)
• VT-d
  Intel Virtualization Technology for Directed I/O (Yo'naltirilgan I/O uchun Intel Virtualizatsiya Texnologiyasi)ni yoqadi yoki o'chiradi. (Standart: Yoqilgan)

• Trusted Computing (Ishonchli hisoblash)
  Trusted Platform Module (TPM) (Ishonchli platforma moduli (TPM)) ni yoqadi yoki o'chiradi.
• PC Health Status (Kompyuter sog'lig'i holati)
  • Reset Case Open Status (Korpus ochilgan holatini tiklash)

Disabled	Oldingi shassi buzilish holati yozuvini saqlaydi yoki o'chiradi. (Standart)
Enabled	Oldingi shassi buzilish holati yozuvini o'chiradi va keyingi yuklashda Case Open (Korpus ochilgan) maydoni "Yo'q" ni ko'rsatadi.

• Case Open (Korpus ochilgan)
  Anakart CI sarlavhasiga biriktirilgan shassi buzilishini aniqlash qurilmasining aniqlash holatini ko'rsatadi. Agar tizim shassisining qopqog'i olib tashlansa, bu maydon "Ha" ni ko'rsatadi, aks holda "Yo'q" ni ko'rsatadi. Shassi buzilish holati yozuvini tozalash uchun Reset Case Open Status (Korpus ochilgan holatini tiklash) ni Enabled (Yoqilgan) ga o'rnating, sozlamalarni CMOS-ga saqlang va keyin tizimingizni qayta ishga tushiring.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Joriy tizim kuchlanishlarini ko'rsatadi.

(Eslatma) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud.

Tizim haqida ma'lumot

Ushbu bo'limda anakart modeli va BIOS versiyasi haqida ma'lumot beriladi. Shuningdek, BIOS tomonidan ishlatiladigan standart tilni tanlashingiz va tizim vaqtini qo'lda o'rnatishingiz mumkin.

• Access Level (Kirish darajasi)
  Foydalanilgan parol himoyasining turiga qarab joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, standart Administrator sifatida ko'rsatiladi.) Administrator darajasi barcha BIOS sozlamalariga o'zgartirish kiritishga imkon beradi; Foydalanuvchi darajasi faqat ma'lum BIOS sozlamalariga o'zgartirish kiritishga imkon beradi, lekin hammasiga emas.
• System Language (Tizim tili)
  BIOS tomonidan ishlatiladigan standart tilni tanlaydi.
• System Date (Tizim sanasi)
  Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish), oy, sana va yil. Oy, Sana va Yil maydonlari o'rtasida o'tish uchun <Enter> dan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.
• System Time (Tizim vaqti)
  Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 13:00:00. Soat, Daqiqa va Sekund maydonlari o'rtasida o'tish uchun <Enter> dan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.

• Plug in Devices Info (Ulanadigan qurilmalar haqida ma'lumot)
  O'rnatilgan bo'lsa, PCI Express va M.2 qurilmalaringiz haqida ma'lumot ko'rsatadi.
• Q-Flash
  BIOSni yangilash yoki joriy BIOS konfiguratsiyasini zaxiralash uchun Q-Flash utilitasiga kirish imkonini beradi.

Yuklash

• Bootup NumLock State
  POST dan keyin klaviaturaning raqamli klavish panelida Numlock funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• CFG Lock
  MSR 0xE2 funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• Security Option
  Tizim har safar yuklanganda parol talab qilinadimi yoki faqat BIOS sozlamasiga kirganingizda talab qilinadimi, belgilaydi. Ushbu elementni sozlaganingizdan so'ng, Administrator paroli/Foydalanuvchi paroli elementi ostida parolni(larni) o'rnating.

Setup	Parol faqat BIOS sozlash dasturiga kirish uchun talab qilinadi.
System	Tizimni yuklash va BIOS sozlash dasturiga kirish uchun parol talab qilinadi. (Standart)

• Full Screen LOGO Show
  Tizim ishga tushirilganda GIGABYTE logotipini ko'rsatish yoki ko'rsatmaslikni aniqlash imkonini beradi. Disabled tizim ishga tushganda GIGABYTE logotipini o'tkazib yuboradi. (Standart: Yoqilgan)
• Boot Option Priorities
  Mavjud qurilmalardan umumiy yuklash tartibini belgilaydi. GPT formatini qo'llab-quvvatlaydigan olinadigan saqlash qurilmalari yuklash qurilmalari ro'yxatida "UEFI:" satri bilan boshlanadi. GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimdan yuklash uchun "UEFI:" satri bilan boshlangan qurilmani tanlang.
  Yoki Windows 10 64-bit kabi GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimni o'rnatmoqchi bo'lsangiz, Windows 10 64-bit o'rnatish diskini o'z ichiga olgan va "UEFI:" satri bilan boshlangan optik diskni tanlang.
• Fast Boot
  OT yuklash jarayonini qisqartirish uchun Tez yuklashni yoqadi yoki o'chiradi. Ultra Fast eng tez yuklash tezligini ta'minlaydi. (Standart: O'chirish)
• SATA Support

Last Boot SATA Devices Only	Oldingi yuklash drayveridan tashqari, barcha SATA qurilmalari OT yuklash jarayoni tugaguniga qadar o'chiriladi. (Standart)
All SATA Devices	Barcha SATA qurilmalari operatsion tizimda va POST vaqtida ishlaydi.

Bu element faqat Fast Boot Enabled yoki Ultra Fast ga o'rnatilganda sozlanishi mumkin.

• VGA Support
  Qaysi turdagi operatsion tizimni yuklashni tanlash imkonini beradi.

Auto	Faqat eski variant ROM ni yoqadi.
EFI Driver	EFI variant ROM ni yoqadi. (Standart)

Bu element faqat Fast Boot Enabled yoki Ultra Fast ga o'rnatilganda sozlanishi mumkin.

• USB Support

Disable Link	Barcha USB qurilmalari OT yuklash jarayoni tugaguniga qadar o'chiriladi.
Full Initial	Barcha USB qurilmalari operatsion tizimda va POST vaqtida ishlaydi. (Standart)
Partial Initial	USB qurilmalarining bir qismi OT yuklash jarayoni tugaguniga qadar o'chiriladi.

Bu element faqat Fast Boot Enabled yoki Ultra Fast ga o'rnatilganda sozlanishi mumkin. Ushbu funksiya Fast Boot Ultra Fast ga o'rnatilganda o'chiriladi.

• NetWork Stack Driver Support

Disable Link	Tarmoqdan yuklashni o'chiradi. (Standart)
Enabled	Tarmoqdan yuklashni yoqadi.

Bu element faqat Fast Boot Enabled yoki Ultra Fast ga o'rnatilganda sozlanishi mumkin.

• Next Boot After AC Power Loss

Normal Boot	AC quvvati qaytganda normal yuklashni yoqadi. (Standart)
Fast Boot	AC quvvati qaytganda Tez yuklash sozlamalarini saqlaydi.

Bu element faqat Fast Boot Enabled yoki Ultra Fast ga o'rnatilganda sozlanishi mumkin.

• Mouse Speed
  Sichqoncha kursorining harakat tezligini o'rnatish imkonini beradi. (Standart: 1 X)
• Windows 10 Features
  O'rnatiladigan operatsion tizimni tanlash imkonini beradi. (Standart: Windows 10)
• CSM Support
  Eski kompyuter yuklash jarayonini qo'llab-quvvatlash uchun UEFI CSM (Moslikni qo'llab-quvvatlash moduli) ni yoqadi yoki o'chiradi.

Enabled	UEFI CSM ni yoqadi.
Disabled	UEFI CSM ni o'chiradi va faqat UEFI BIOS yuklash jarayonini qo'llab-quvvatlaydi. (Standart)

• LAN PXE Boot Option ROM
  LAN kontrolleri uchun eski variant ROM ni yoqish yoki yo'qligini tanlash imkonini beradi. (Standart: O'chirilgan) Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.
• Storage Boot Option Control
  Saqlash qurilmasi kontrolleri uchun UEFI yoki eski variant ROM ni yoqish yoki yo'qligini tanlash imkonini beradi.

Do not launch	Variant ROM ni o'chiradi.
UEFI	Faqat UEFI variant ROM ni yoqadi.
Legacy	Faqat eski variant ROM ni yoqadi. (Standart)

Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.

• Other PCI devices
  LAN, saqlash qurilmasi va grafik kontrollerlardan tashqari PCI qurilmasi kontrolleri uchun UEFI yoki Legacy variant ROM ni yoqish yoki yo'qligini tanlash imkonini beradi.

Do not launch	Variant ROM ni o'chiradi.
UEFI	Faqat UEFI variant ROM ni yoqadi. (Standart)
Legacy	Faqat eski variant ROM ni yoqadi.

Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.

• Administrator Password
  Administrator parolini sozlash imkonini beradi. Ushbu elementda <Enter> ni bosing, parolni kiriting va keyin <Enter> ni bosing. Parolni tasdiqlashingiz so'raladi. Parolni qayta kiriting va <Enter> ni bosing. Tizim ishga tushirilganda va BIOS sozlamasiga kirganda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Foydalanuvchi parolidan farqli ravishda, administrator paroli sizga barcha BIOS sozlamalariga o'zgartirish kiritishga imkon beradi.
• User Password
  Foydalanuvchi parolini sozlash imkonini beradi. Ushbu elementda <Enter> ni bosing, parolni kiriting va keyin <Enter> ni bosing. Parolni tasdiqlashingiz so'raladi. Parolni qayta kiriting va <Enter> ni bosing. Tizim ishga tushirilganda va BIOS sozlamasiga kirganda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Biroq, foydalanuvchi paroli faqat barcha BIOS sozlamalariga emas, balki faqat ma'lum sozlamalarga o'zgartirish kiritishga imkon beradi.
  Parolni bekor qilish uchun parol elementida <Enter> ni bosing va parol so'ralganda avval to'g'ri parolni kiriting. Yangi parol so'ralganda, hech qanday parol kiritmasdan <Enter> ni bosing. Tasdiqlash so'ralganda yana <Enter> ni bosing.
  ESLATMA: Foydalanuvchi parolini o'rnatishdan oldin, avvalo Administrator parolini o'rnatganingizga ishonch hosil qiling.

• Secure Boot
  Secure Boot-ni yoqish yoki o'chirish va tegishli sozlamalarni sozlash imkonini beradi. Bu element faqat CSM Support Disabled ga o'rnatilganda sozlanishi mumkin.
  • Preferred Operating Mode
    BIOS sozlamasiga kirgandan so'ng Easy (oson) rejimga yoki Advanced (kengaytirilgan) rejimga kirishni tanlash imkonini beradi. Auto oxirgi marta bo'lgan BIOS rejimiga kiradi. (Standart: Auto)

Saqlash va Chiqish

• Save & Exit Setup
  Ushbu elementda <Enter> ni bosing va Yes (Ha) ni tanlang. Bu CMOS dagi o'zgarishlarni saqlaydi va BIOS sozlash dasturidan chiqadi. BIOS Sozlash Asosiy Menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> ni bosing.
• Exit Without Saving
  Ushbu elementda <Enter> ni bosing va Yes (Ha) ni tanlang. Bu BIOS sozlamasida CMOS ga kiritilgan o'zgarishlarni saqlamasdan chiqadi. BIOS Sozlash Asosiy Menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> ni bosing.
• Load Optimized Defaults
  Optimal BIOS standart sozlamalarini yuklash uchun ushbu elementda <Enter> ni bosing va Yes (Ha) ni tanlang. BIOS standart sozlamalari tizimga optimal holatda ishlashga yordam beradi. BIOS-ni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim Optimallashtirilgan standartlarni yuklang.
• Boot Override
  Darhol yuklanadigan qurilmani tanlash imkonini beradi. Tanlagan qurilmada <Enter> ni bosing va tasdiqlash uchun Yes (Ha) ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va ushbu qurilmadan yuklanadi.
• Save Profiles
  Ushbu funktsiya joriy BIOS sozlamalarini profilga saqlash imkonini beradi. Siz 8 tagacha profil yaratishingiz va Setup Profile 1~ Setup Profile 8 sifatida saqlashingiz mumkin. Tugatish uchun <Enter> ni bosing. Yoki profilni saqlash qurilmangizga saqlash uchun Select File in HDD/FDD/USB (HDD/FDD/USB dagi faylni tanlang) ni tanlashingiz mumkin.
• Load Profiles
  Agar tizimingiz beqaror bo'lib qolsa va siz BIOS standart sozlamalarini yuklagan bo'lsangiz, BIOS sozlamalarini qayta sozlashdan bezovta bo'lmasdan, oldin yaratilgan profildan BIOS sozlamalarini yuklash uchun ushbu funktsiyadan foydalanishingiz mumkin. Avval yuklamoqchi bo'lgan profilni tanlang va keyin tugatish uchun <Enter> ni bosing. Saqlash qurilmangizdan oldin yaratilgan profilni kiritish yoki BIOS tomonidan avtomatik ravishda yaratilgan profilni yuklash uchun Select File in HDD/FDD/USB (HDD/FDD/USB dagi faylni tanlang) ni tanlashingiz mumkin, masalan, BIOS sozlamalarini to'g'ri ishlagan oxirgi sozlamalarga qaytarish (oxirgi ma'lum yaxshi yozuv).

Intel Optane xotirasini va xotirani boshqarishni o‘rnatish

Qadamlar:

1. Operatsion tizimga kirgandan so'ng, anakart drayveri diskini optik drayverga joylashtiring. Xpress Install ekranida Intel Rapid Storage Technology (Intel tezkor xotira texnologiyasi)ni tanlang va o'rnatishni yakunlash uchun ekrandagi ko'rsatmalarga amal qiling. Yakunlangach, tizimni qayta ishga tushiring.
2. Anakart drayverlarini o'rnatganingizdan so'ng, internet aloqangiz to'g'ri ishlashiga ishonch hosil qiling. Tizim avtomatik ravishda Intel dasturiy ta'minotini o'rnatadi. Drayver o'rnatilgandan so'ng tizimni qayta ishga tushiring.

Intel Optane xotirasini yoqish

1. Tizim talablari
   1. Intel Optane xotirasi.
   2. Optane xotirasi kamida 16 GB sig‘imga ega bo‘lishi kerak va u tezlashtiriladigan qattiq disk/SSDdan teng yoki kichikroq sig‘imga ega bo‘lishi kerak.
   3. Optane xotirasidan mavjud RAID massivini tezlashtirish uchun foydalanib bo‘lmaydi; tezlashtirilgan qattiq disk/SSD RAID massiviga kiritilishi mumkin emas.
   4. Tezlashtiriladigan qattiq disk/SSD SATA qattiq disk yoki M.2 SATA SSD bo'lishi kerak.
   5. Tezlashtiriladigan qattiq disk/SSD tizim drayveri yoki ma'lumotlar drayveri bo'lishi mumkin. Tizim drayveri GPT formatida bo'lishi va unga Windows 10 64-bit (yoki undan keyingi versiyasi) o'rnatilgan bo'lishi kerak. Ma'lumotlar drayveri ham GPT formatida bo'lishi kerak.
   6. Anakart drayveri diski.
   7. SATA kontrolleri Intel Optane System Acceleration rejimi bilan Intel RST Premiumda o'rnatilishi kerak.
2. O'rnatish bo'yicha ko'rsatmalar
   1. Settings\IO Ports\SATA And RST Configuration (Sozlamalar\IO portlari\SATA va RST konfiguratsiyasi) ga o‘ting va RST Control PCIe Storage Devices (RST boshqaruvidagi PCIe xotira qurilmalari) Manual (Qo‘lda)ga o‘rnatilganligiga ishonch hosil qiling. Keyin Optane xotirasini qaysi M.2 ulagichga o'rnatganingizga qarab, mos keladigan PCIe Storage Dev on Port XX (XX portidagi PCIe xotira qurilmasi) elementini RST Controlled (RST tomonidan boshqariladi)ga o'rnating.
   2. Operatsion tizimga qayta kirgandan so'ng, Start menyusidan Intel Optane Memory and Storage Management (Intel Optane xotira va xotirani boshqarish) ilovasini ishga tushiring. Agar siz bir nechta Optane xotirasini o'rnatsangiz, iltimos, qaysi biridan foydalanmoqchi ekanligingizni tanlang. Keyin qaysi drayverni tezlashtirishni tanlang. Enable Intel Optane Memory (Intel Optane xotirasini yoqish) ni bosing. Optane xotirasidagi barcha ma'lumotlar o'chiriladi. Davom etishdan oldin ma'lumotlaringizni zaxiralashga ishonch hosil qiling. Davom etish uchun ekrandagi ko'rsatmalarga amal qiling. Yakunlangach, tizimni qayta ishga tushiring.
   3. Start menyusidan Intel Optane Memory and Storage Management (Intel Optane xotira va xotirani boshqarish) ilovasini ishga tushiring va Intel Optane xotirasi yoqilganligiga ishonch hosil qiling.
   4. Agar siz tizim drayverini tezlashtirmoqchi bo'lsangiz, Intel Optane Memory Pinning (Intel Optane xotirani mahkamlash) funksiyasidan foydalanib, tezlashtirish uchun maxsus papkalar, fayllar yoki ilovalarni tanlashingiz mumkin. (Foydalaniladigan Optane xotirasi kamida 32 GB sig'imga ega bo'lishi kerak.)

• Optane xotirasidan M.2 PCIe SSD-ni tezlashtirish uchun foydalanib bo'lmaydi.
• Agar bir nechta Optane xotirasi o'rnatilgan bo'lsa, SATA-ga asoslangan yuklash drayveringizni tezlashtirish uchun ulardan faqat bittasini tanlashingiz mumkin. Qolganlari faqat ma'lumotlar drayverlari sifatida ishlatilishi mumkin.
• Optane xotirasini birdaniga olib tashlamang. Bunday qilish operatsion tizimning to'g'ri ishlashini to'xtatishiga olib keladi.
• Agar siz Optane xotirasini o'zgartirmoqchi/olib tashlamoqchi bo'lsangiz, avval Intel Optane Memory and Storage Management (Intel Optane xotira va xotirani boshqarish) ilovasidan foydalanib, uni o'chirib qo'yishingiz kerak.
• Optane xotirasini yoqqandan so'ng, BIOS bilan bog'liq sozlamalar BIOS yangilanishidan keyin ham saqlanib qoladi.

Intel Optane xotirasini yoqish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Drayverlarni o'rnatish

• Drayverlarni o'rnatishdan oldin, avval operatsion tizimni o'rnating.
• Operatsion tizimni o'rnatgandan so'ng, anakart drayveri diskini optik drayverga joylashtiring. Ekraningizning yuqori o'ng burchagidagi "Tap to choose what happens with this disc" (Ushbu disk bilan nima sodir bo'lishini tanlash uchun bosing) xabarini bosing va "Run Run.exe" (Run.exe ni ishga tushirish) ni tanlang. (Yoki Mening kompyuterimga o'ting, optik drayverni ikki marta bosing va Run.exe dasturini ishga tushiring.)

"Xpress Install" (Tezkor o'rnatish) avtomatik ravishda tizimingizni skanerlaydi va keyin o'rnatish tavsiya etilgan barcha drayverlarni ro'yxatga oladi. Siz Xpress Install (Tezkor o'rnatish) tugmasini bosishingiz mumkin va "Xpress Install" (Tezkor o'rnatish) tanlangan barcha drayverlarni o'rnatadi. Yoki drayverlarni alohida o'rnatish uchun o'q belgisini bosing.

O'rnatish bo'yicha ehtiyot choralari

Anakartda elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlar mavjud. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga rioya qiling:

• O'rnatishdan oldin, korpus anakartga mos kelishiga ishonch hosil qiling.
• O'rnatishdan oldin, sotuvchingiz tomonidan taqdim etilgan anakart S/N (seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzilmang. Ushbu stikerlar kafolatni tekshirish uchun zarur.
• Anakart yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
• Apparat komponentlarini anakartdagi ichki ulagichlarga ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Anakart bilan ishlayotganda, metall o'tkazgichlar yoki ulagichlarga tegmang.
• Anakart, CPU yoki xotira kabi elektron komponentlar bilan ishlayotganda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq holda saqlang va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Anakartni o'rnatishdan oldin, uni antistatik prokladka ustiga yoki elektrostatik ekranlangan konteyner ichida joylashtiring.
• Elektr ta'minoti kabelini anakartga ulashdan yoki uzishdan oldin, elektr ta'minoti o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin, elektr ta'minoti kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Anakartning shikastlanishini oldini olish uchun vintlardagi anakart sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Anakart yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitda joylashtirmang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlarining shikastlanishiga, shuningdek, foydalanuvchining jismoniy shikastlanishiga olib kelishi mumkin.
• Agar siz biron bir o'rnatish bosqichi haqida ishonchingiz komil bo'lmasa yoki mahsulotni ishlatish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter mutaxassisi bilan maslahatlashing.
• Agar siz adapter, uzaytiruvchi quvvat kabeli yoki elektr uzatgichdan foydalansangiz, uni o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashishni unutmang.

Dasturiy ta'minot haqida ko'proq ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Muammolarni bartaraf etish haqida ko'proq ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Mahsulot haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Gigabyte B560M AORUS ELITE qo'llanmasi ni yuklab olish

Mavjud tillar
