Manual Gigabyte B560M AORUS ELITE

Identificarea reviziei produsului dvs.

Numărul de revizie de pe placa de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verificați revizia plăcii de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.

Exemplu

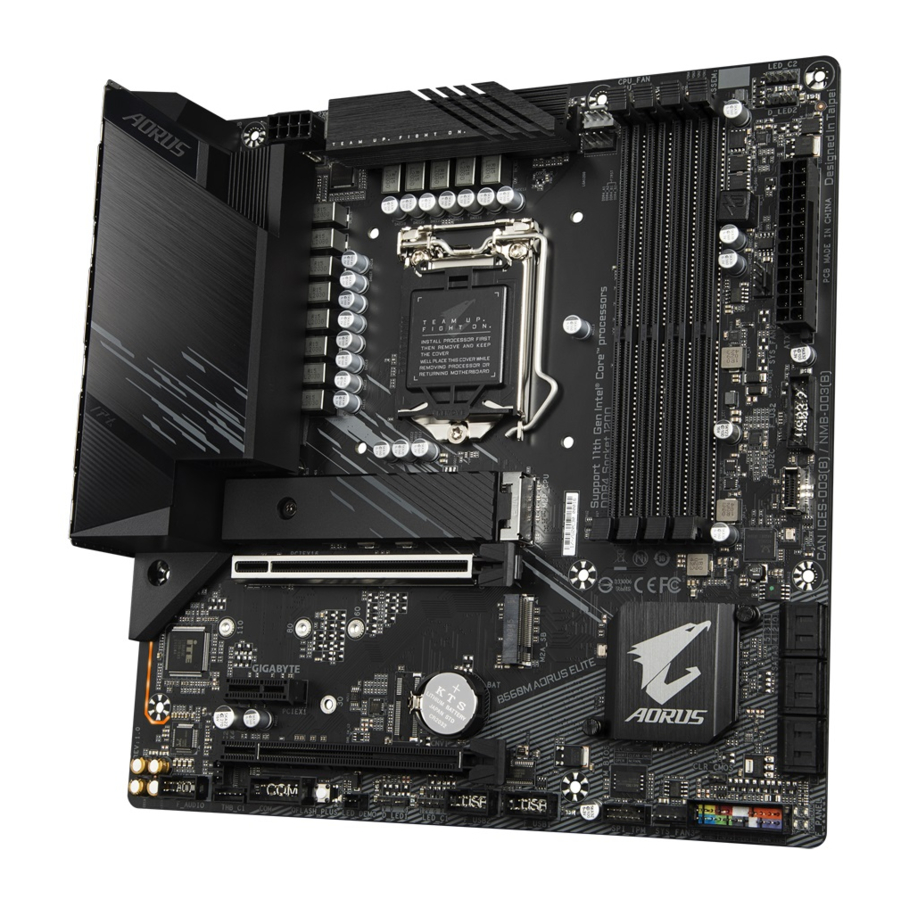

Aspectul produsului

Senzor de temperatură

Conținutul cutiei

• Placă de bază B560M AORUS ELITE
• Disc cu drivere pentru placa de bază
• Manual de utilizare
• Două cabluri SATA
• Șurub(uri) M.2/distanțiere(e) M.2

*Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale depind de pachetul de produse pe care îl obțineți. Conținutul cutiei poate fi modificat fără notificare.

Diagrama bloc a dispozitivului

(Notă) Suportul real poate varia în funcție de CPU.

Instalarea hardware-ului

Specificațiile produsului

(Notă) Suportat doar de procesoarele din generația a 11-a.

*GIGABYTE își rezervă dreptul de a face orice modificări la specificațiile produsului și la informațiile legate de produs fără o notificare prealabilă.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru liste de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.

Vă rugăm să vizitați pagina Support\Utility List de pe site-ul web al GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea procesorului

Citiți următoarele instrucțiuni înainte de a începe instalarea CPU:

1. Asigurați-vă că placa de bază acceptă CPU.
   (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
2. Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala CPU pentru a preveni deteriorarea hardware-ului.
3. Localizați pinul unu al CPU. CPU nu poate fi introdus dacă este orientat incorect. (Sau puteți localiza crestăturile de pe ambele părți ale CPU și tastele de aliniere de pe soclul CPU.)
4. Aplicați un strat uniform și subțire de grăsime termică pe suprafața CPU.
5. Nu porniți computerul dacă răcitorul CPU nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea CPU.
6. Setați frecvența gazdei CPU în conformitate cu specificațiile CPU. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru conform specificațiilor hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.

Instalarea procesorului
Localizați tastele de aliniere de pe soclul CPU al plăcii de bază și crestăturile de pe CPU.

Nu scoateți capacul soclului CPU înainte de a introduce CPU. Acesta poate sări de pe placa de încărcare automat în timpul procesului de re-angajare a manetei după ce introduceți CPU.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

• Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.
  (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie acceptate și module de memorie.)
• Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
• Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurarea memoriei Dual Channel
Această placă de bază oferă patru socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre instalarea hardware-ului.

Cele patru socluri de memorie sunt împărțite în două canale și fiecare canal are două socluri de memorie după cum urmează:

• Canal A: DDR4_A1, DDR4_A2
• Canal B: DDR4_B1, DDR4_B2

Configurare recomandată a memoriei Dual Channel
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Module	- -	DS/SS	- -	DS/SS
4 Module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=O singură parte, DS=Două părți, "- -"=Fără memorie)

Datorită limitărilor CPU, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

1. Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
2. Când activați modul Dual Channel cu două sau patru module de memorie, se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:

• Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa de expansiune.
• Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panoului din spate

1. Port USB 2.0/1.1 (port Q-Flash Plus)
   Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB. Utilizați acest port pentru dispozitive USB. Înainte de a utiliza Q-Flash Plus ^(Notă), asigurați-vă că introduceți mai întâi unitatea flash USB în acest port.
   (Notă) Pentru a activa funcția Q-Flash Plus, vă rugăm să vizitați pagina web "Unique Features" a site-ului web GIGABYTE.
2. Port USB 2.0/1.1
   Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB.
3. Port tastatură/mouse PS/2
   Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
4. DisplayPort
   DisplayPort oferă imagini și sunet digitale de înaltă calitate, suportând transmisia audio bidirecțională. DisplayPort poate accepta mecanisme de protecție a conținutului HDCP 2.3. Puteți utiliza acest port pentru a conecta monitorul dvs. compatibil DisplayPort. Notă: Tehnologia DisplayPort poate suporta o rezoluție maximă de 4096x2304@60 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
5. Port HDMI
   Portul HDMI acceptă HDCP 2.3 și formatele Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 7.1 canale de până la 192KHz/16bit. Puteți utiliza acest port pentru a conecta monitorul dvs. compatibil HDMI. Rezoluția maximă acceptată este 4096x2160@30 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
   După instalarea dispozitivului DisplayPort/HDMI, asigurați-vă că setați dispozitivul de redare sunet implicit la DisplayPort/HDMI. (Numele elementului poate diferi în funcție de sistemul dvs. de operare.)
6. Port USB 3.2 Gen 2 Type-A (roșu)
   Portul USB 3.2 Gen 2 acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
7. Port USB Type-C
   Portul USB reversibil acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1. Utilizați acest port pentru dispozitive USB.
8. Port LAN RJ-45
   Portul LAN Gigabit Ethernet oferă conexiune la internet la o rată de date de până la 2,5 Gbps. Următoarele descriu stările LED-urilor portului LAN.


LED conexiune/viteză:
Stare	Descriere
Portocaliu	Rată de date de 2,5 Gbps
Verde	Rată de date de 1 Gbps
Oprit	Rată de date de 100 Mbps
LED activitate:
Stare	Descriere
Clipește	Transmiterea sau recepția de date este în curs
Oprit	Nu are loc nicio transmisie sau recepție de date

9. Port USB 3.2 Gen 1
   Portul USB 3.2 Gen 1 acceptă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
10. Ieșire difuzor centru/subwoofer (portocaliu)
    Utilizați această mufă audio pentru a conecta difuzoarele centru/subwoofer.
11. Ieșire difuzor spate (negru)
    Utilizați această mufă audio pentru a conecta difuzoarele spate.
12. Ieșire difuzor lateral (gri)
    Utilizați această mufă audio pentru a conecta difuzoarele laterale.
13. Intrare linie (albastru)
    Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
14. Ieșire linie/Ieșire difuzor frontal (verde)
    Mufa de ieșire linie.
15. Intrare microfon (roz)
    Mufa de intrare microfon.

Configurații mufă audio:
Mufă	Căști/ 2 canale	4 canale	5.1 canale	7.1 canale
Ieșire difuzor centru/subwoofer
Ieșire difuzor spate
Ieșire difuzor lateral
Intrare linie
Ieșire linie/Ieșire difuzor frontal
Intrare microfon

Puteți modifica funcționalitatea unei mufe audio folosind software-ul audio.

• Când scoateți cablul conectat la un conector al panoului din spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
• Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre configurarea software-ului audio.

Conectori interni

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Citiți următoarele recomandări înainte de a conecta dispozitive externe:

• În primul rând, asigurați-vă că dispozitivele dvs. sunt compatibile cu conectorii pe care doriți să-i conectați.
• Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
• După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

1/2. ATX_12V_2X4/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu ajutorul conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.
Conectorul de alimentare de 12 V furnizează în principal energie către CPU. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.

Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care să poată rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

ATX_12V_2X4:

Nr. pinului	Definiție	Nr. pinului	Definiție
1	GND (numai pentru 2x4 pini 12V)	5	+12V (numai pentru 2x4 pini 12V)
2	GND (numai pentru 2x4 pini 12V)	6	+12V (numai pentru 2x4 pini 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nr. pinului	Definiție	Nr. pinului	Definiție
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pornire/oprire soft)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (numai pentru ATX 2x12 pini)	23	+5V (numai pentru ATX 2x12 pini)
12	3.3V (numai pentru ATX 2x12 pini)	24	GND (numai pentru ATX 2x12 pini)

3/4. CPU_FAN/SYS_FAN1/2/3 (conectori ventilator)
Toți conectorii de ventilator de pe această placă de bază au 4 pini. Majoritatea conectorilor de ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul șasiului.

Nr. pinului	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

5. CPU_OPT (conector ventilator CPU de răcire cu apă)
   Conectorul de ventilator are 4 pini și are un design de inserare sigur. Majoritatea conectorilor de ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului.


Nr. pinului	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM
Conector	CPU_FAN	SYS_FAN1~3	CPU_OPT
Curent maxim	2A	2A	2A
Putere maximă	24W	24W	24W

• Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
• Acești conectori de ventilator nu sunt blocuri de jampere de configurare. Nu plasați un capac de jumper pe conectori.

6. LED_C1/LED_C2 (conectori pentru bandă LED RGB)
   Conectorii pot fi utilizați pentru a conecta o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2 m.


Nr. pinului	Definiție
1	12V
2	G
3	R
4	B

Conectați banda LED RGB la conector. Pinul de alimentare al benzii LED RGB (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la pinul 1 (12V) al acestui conector. Conectarea incorectă poate duce la deteriorarea benzii LED.

7. D_LED1/D_LED2 (conectori pentru bandă LED adresabilă)
   Conectorii pot fi utilizați pentru a conecta o bandă LED adresabilă standard 5050, cu o putere nominală maximă de 5A (5V) și un număr maxim de 1000 de LED-uri.


Nr. pinului	Definiție
1	V (5V)
2	Date
3	Fără pin
4	GND

Conectați banda LED adresabilă la conector. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie să fie conectat la pinul 1 al conectorului benzii LED adresabile. Conectarea incorectă poate duce la deteriorarea benzii LED.

Pentru informații despre cum să activați/dezactivați luminile benzii LED, vă rugăm să vizitați pagina web „Funcții unice” de pe site-ul web al GIGABYTE.

Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.

8. SATA3 0/1/2/3/4/5 (conectori SATA 6Gb/s)
   Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA.


Nr. pinului	Definiție
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Pentru a activa hot-plugging pentru porturile SATA, consultați capitolul „Configurare BIOS”, „Setări\Porturi IO\Configurare SATA și RST”, pentru mai multe informații.

9. M2P_CPU ^(Notă)/M2A_SB (conectori M.2 Socket 3)
   Conectorul M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe.


Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.

1. Localizați conectorul M.2 unde veți instala SSD-ul M.2, utilizați o șurubelniță pentru a desface șurubul de pe radiator și apoi scoateți radiatorul. (Doar conectorul M2P_CPU are radiator.) Scoateți folia de protecție de pe pad-ul termic de pe conectorul M.2.
2. Localizați orificiul de montare adecvat în funcție de lungimea unității SSD M.2. Dacă este necesar, strângeți distanțierul inclus în orificiul de montare dorit. Introduceți SSD-ul M.2 în conectorul M.2 în unghi.
3. Apăsați SSD-ul M.2 în jos și apoi utilizați șurubul inclus pentru a-l fixa în conector. Înlocuiți radiatorul și fixați-l în orificiul original. Scoateți folia de protecție de pe partea inferioară a radiatorului înainte de a înlocui radiatorul.

Avize de instalare pentru conectorii M.2 și SATA:
Disponibilitatea conectorilor SATA poate fi afectată de tipul de dispozitiv instalat în sloturile M.2. Conectorul M2A_SB partajează lățimea de bandă cu conectorul SATA3 1. Consultați tabelul următor pentru detalii.

• M2P_CPU^(Notă):


: Disponibil, : Indisponibil
* Conectorul M2P_CPU (Notă) acceptă numai SSD-uri PCIe.

• M2A_SB:


: Disponibil, : Indisponibil

(Notă) Acceptat numai de procesoarele de generația a 11-a.

10. F_PANEL (Antet panou frontal)
    Conectați întrerupătorul de alimentare, întrerupătorul de resetare, difuzorul, întrerupătorul/senzorul de intruziune în carcasă și indicatorul de stare a sistemului de pe carcasă la acest antet conform atribuirilor de pini de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.

    • PLED/PWR_LED (LED de alimentare, galben/violet):
      Se conectează la indicatorul de stare de alimentare de pe panoul frontal al carcasei. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau este oprit (S5).

Stare sistem	LED
S0	Pornit
S3/S4/S5	Oprit

• PW (Întrerupător de alimentare, roșu):
  Se conectează la întrerupătorul de alimentare de pe panoul frontal al carcasei. Puteți configura modul de oprire a sistemului utilizând întrerupătorul de alimentare (consultați secțiunea "BIOS Setup," "Settings\Platform Power," pentru mai multe informații).
• SPEAK (Difuzor, portocaliu):
  Se conectează la difuzorul de pe panoul frontal al carcasei. Sistemul raportează starea de pornire a sistemului emițând un cod sonor. Un singur bip scurt se va auzi dacă nu este detectată nicio problemă la pornirea sistemului.
• HD (LED de activitate a hard disk-ului, albastru):
  Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al carcasei. LED-ul este aprins când hard disk-ul citește sau scrie date.
• RES (Întrerupător de resetare, verde):
  Se conectează la întrerupătorul de resetare de pe panoul frontal al carcasei. Apăsați întrerupătorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
• CI (Antet de intruziune în carcasă, gri):
  Se conectează la întrerupătorul/senzorul de intruziune în carcasă de pe carcasă, care poate detecta dacă capacul carcasei a fost îndepărtat. Această funcție necesită o carcasă cu un întrerupător/senzor de intruziune în carcasă.
• NC (Portocaliu): Fără conexiune.

Designul panoului frontal poate diferi în funcție de carcasă. Un modul de panou frontal constă în principal din întrerupător de alimentare, întrerupător de resetare, LED de alimentare, LED de activitate a hard disk-ului, difuzor etc. Când conectați modulul panoului frontal al carcasei la acest antet, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

11. F_AUDIO (Antet audio panou frontal)
    Antetul audio al panoului frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al carcasei la acest antet. Asigurați-vă că atribuirile firelor conectorului modulului corespund atribuirilor pinilor antetului plăcii de bază. Conectarea incorectă între conectorul modulului și antetul plăcii de bază va face ca dispozitivul să nu poată funcționa sau chiar să îl deterioreze.


Nr. pin	Definiție	Nr. pin	Definiție
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Fără pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Unele carcase oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul carcasei.

12. F_U32C (Antet USB Type-C cu suport USB 3.2 Gen 1)
    Antetul este conform cu specificația USB 3.2 Gen 1 și poate oferi un port USB.


Nr. pin	Definiție	Nr. pin	Definiție	Nr. pin	Definiție
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (Antet USB 3.2 Gen 1)
    Antetul este conform cu specificațiile USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați dealerul local.


Nr. pin	Definiție	Nr. pin	Definiție	Nr. pin	Definiție
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Fără pin
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (Antete USB 2.0/1.1)
    Antetele sunt conforme cu specificațiile USB 2.0/1.1. Fiecare antet USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați dealerul local.


Nr. pin	Definiție	Nr. pin	Definiție
1	Alimentare (5V)	6	USB DY+
2	Alimentare (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Fără pin
5	USB DX+	10	NC

• Nu conectați cablul suportului IEEE 1394 (2x5 pini) la antetul USB 2.0/1.1.
• Înainte de a instala suportul USB, asigurați-vă că opriți computerul și deconectați cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.

15. SPI_TPM (Antet modul platformă securizată)
    Puteți conecta un SPI TPM (Trusted Platform Module) la acest antet.


Nr. pin	Definiție	Nr. pin	Definiție
1	Ieșire date	7	Selectare cip
2	Alimentare (3.3V)	8	GND
3	Fără pin	9	IRQ
4	NC	10	NC
5	Intrare date	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Conectori placă suplimentară Thunderbolt)
    Conectorii sunt utilizați pentru a se conecta la o placă suplimentară GIGABYTE Thunderbolt.

17. CLR_CMOS (Punte pentru ștergerea CMOS)
    Utilizați această punte pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.
    Deschis: Normal
    Scurt: Șterge valorile CMOS

• Opriți întotdeauna computerul și deconectați cablul de alimentare de la priză înainte de a șterge valorile CMOS.
• După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încărcați valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup," pentru configurațiile BIOS).

18. BAT (Baterie)
    Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot fi inexacte sau pot fi pierdute.

Puteți șterge valorile CMOS prin scoaterea bateriei:

1. Opriți computerul și deconectați cablul de alimentare.
2. Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, făcându-le scurtcircuit timp de 5 secunde.)
3. Înlocuiți bateria.
4. Conectați cablul de alimentare și reporniți computerul.

• Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
• Înlocuiți bateria cu una echivalentă. Pot apărea deteriorări ale dispozitivelor dvs. dacă bateria este înlocuită cu un model incorect.
• Contactați locul de achiziție sau dealerul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
• Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
• Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

19. CPU/DRAM/VGA/BOOT (LED-uri de stare)
    LED-urile de stare arată dacă procesorul, memoria, placa grafică și sistemul de operare funcționează corect după pornirea sistemului. Dacă LED-ul CPU/DRAM/VGA este aprins, înseamnă că dispozitivul corespunzător nu funcționează normal; dacă LED-ul BOOT este aprins, înseamnă că nu ați intrat încă în sistemul de operare.


CPU: LED-ul de stare al procesorului
DRAM: LED-ul de stare al memoriei
VGA: LED-ul de stare al plăcii grafice
BOOT: LED-ul de stare al sistemului de operare

20. QFLASH_PLUS (Butonul Q-Flash Plus)
    Q-Flash Plus vă permite să actualizați BIOS-ul când sistemul dvs. este oprit (starea de oprire S5). Salvați cel mai recent BIOS pe o unitate USB și conectați-o la portul dedicat, apoi puteți acum să flash-uiți automat BIOS-ul pur și simplu apăsând butonul Q-Flash Plus. QFLED va clipi când încep activitățile de potrivire și flash-uire a BIOS-ului și se va opri din clipit când flash-uirea BIOS-ului principal este finalizată.


Pentru informații despre utilizarea Q-Flash Plus, vă rugăm să vizitați pagina web "Funcții unice" de pe site-ul web al GIGABYTE.

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale principale includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază de configurare a sistemului sau să activeze anumite caracteristici ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a menține valorile de configurare în CMOS.
Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită.
Pentru a face upgrade la BIOS, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

• Q-Flash permite utilizatorului să facă upgrade sau să copieze rapid și ușor BIOS-ul fără a intra în sistemul de operare.
• @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

• Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme la utilizarea versiunii curente a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
• Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" din acest capitol sau introducerile jumperului pentru baterie/ștergere CMOS din capitolul "Hardware Installation" pentru modul de ștergere a valorilor CMOS.)

Ecran de pornire

Următorul ecran cu sigla de pornire va apărea când computerul pornește.

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Easy Mode (Modul ușor) permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru o performanță optimă. În Easy Mode (Modul ușor), puteți utiliza mouse-ul pentru a naviga prin elementele de configurare. Advanced Mode (Modul avansat) oferă setări detaliate ale BIOS-ului. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit.

• Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
• Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS-ului.

Meniul principal

Taste funcționale în modul avansat
< >< >	Mutați bara de selecție pentru a selecta un meniu de configurare
< >< >	Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu
<Enter>/Double Click	Execută comanda sau intră într-un meniu
<+>/<Page Up>	Crește valoarea numerică sau face modificări
<->/<Page Down>	Reduce valoarea numerică sau face modificări
<F1>	Afișează descrierile tastelor funcționale
<F2>	Comută la modul ușor
<F3>	Salvează setările BIOS curente într-un profil
<F4>	Încarcă setările BIOS dintr-un profil creat anterior
<F5>	Restabilește setările BIOS anterioare pentru submeniurile curente
<F6>	Afișează ecranul Smart Fan 6
<F7>	Încarcă setările implicite optimizate ale BIOS-ului pentru submeniurile curente
<F8>	Accesează utilitarul Q-Flash
<F10>	Salvează toate modificările și iese din programul de configurare BIOS
<F11>	Comută la submeniul Favorites (Favorite)
<F12>	Capturează ecranul curent ca o imagine și îl salvează pe unitatea USB
<Insert>	Adaugă sau elimină o opțiune favorită
<Ctrl>+<S>	Afișează informații despre memoria instalată
<Esc>	Meniu principal: Iese din programul de configurare BIOS Submeniuri: Iese din submeniul curent

Smart Fan 6

Utilizați tasta funcțională <F6> pentru a comuta rapid la acest ecran. Acest ecran vă permite să configurați setările legate de viteza ventilatorului pentru fiecare conector de ventilator sau să monitorizați temperatura sistemului/CPU.

• TUNE ALL
  Vă permite să aplicați setările curente tuturor conectorilor de ventilator.
• Temperature
  Afișează temperatura curentă a zonei țintă selectate.
• Fan Speed
  Afișează vitezele curente ale ventilatorului.
• Flow Rate
  Afișează debitul sistemului dumneavoastră de răcire cu apă. Apăsați <Enter> pe Fan Speed pentru a comuta la această funcție.
• Fan Speed Control
  Vă permite să determinați dacă activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.

Normal	Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți regla viteza ventilatorului cu System Information Viewer pe baza cerințelor sistemului dumneavoastră. (Implicit)
Silent	Permite ventilatorului să funcționeze la viteze mici.
Manual	Vă permite să trageți nodurile curbei pentru a regla viteza ventilatorului. Sau puteți utiliza funcția EZ Tuning. După ajustarea poziției nodului, apăsați Apply pentru a calcula automat panta curbei.
Full Speed	Permite ventilatorului să funcționeze la viteze maxime.

• Fan Control Use Temperature Input
  Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
• Temperature Interval
  Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
• FAN Control Mode

Auto	Lasă BIOS-ul să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit)
Voltage	Modul Voltage (Tensiune) este recomandat pentru un ventilator cu 3 pini.
PWM	Modul PWM este recomandat pentru un ventilator cu 4 pini.

• FAN Stop
  Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură folosind curba de temperatură. Ventilatorul se oprește când temperatura este mai mică decât limita. (Implicit: Dezactivat)
• FAN Mode
  Vă permite să setați modul de funcționare pentru ventilator.

Slope	Reglează viteza ventilatorului liniar în funcție de temperatură. (Implicit)
Stair	Reglează viteza ventilatorului treptat în funcție de temperatură.

• FAN Fail Warning
  Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu funcționează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)
• Save Fan Profile
  Această funcție vă permite să salvați setările curente într-un profil. Puteți salva profilul în BIOS sau selectați Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dumneavoastră de stocare.
• Load Fan Profile
  Această funcție vă permite să încărcați un profil BIOS salvat anterior, fără problemele de reconfigurare a setărilor BIOS. Sau puteți selecta Select File in HDD/FDD/USB pentru a încărca un profil de pe dispozitivul dumneavoastră de stocare.

Favorite

Setați opțiunile utilizate frecvent ca favorite și utilizați tasta <F11> pentru a comuta rapid la pagina unde se află toate opțiunile dumneavoastră favorite. Pentru a adăuga sau elimina o opțiune favorită, accesați pagina sa originală și apăsați <Insert> pe opțiune. Opțiunea este marcată cu un semn de stea dacă este setată ca "favorite" (favorită).

Tweaker

Stabilitatea sistemului cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dumneavoastră. Overclock-ul/supratensiunea incorectă poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la imposibilitatea de a porni sistemul. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

• CPU Clock Ratio
  Vă permite să modificați raportul de ceas pentru procesorul instalat. Intervalul reglabil depinde de procesorul care este instalat.
• Ring Ratio
  Vă permite să setați raportul CPU Uncore. Intervalul reglabil depinde de procesorul utilizat. (Implicit: Auto)
• IGP Ratio ^(Notă)
  Vă permite să setați raportul grafic. (Implicit: Auto)
• AVX Disable ^(Notă)
  Vă permite să dezactivați seturile de instrucțiuni AVX pe un procesor care acceptă AVX. (Implicit: Auto)
• AVX512 Disable ^(Notă)
  Vă permite să dezactivați seturile de instrucțiuni AVX-512 pe un procesor care acceptă AVX-512. (Implicit: Auto)
• AVX Offset ^(Notă)
  Când procesorul rulează sarcini de lucru AVX, raportul de ceas al procesorului va fi redus cu valoarea de offset AVX dorită. De exemplu, dacă valoarea este setată la 3, raportul de ceas al procesorului va fi redus cu 3 la executarea instrucțiunilor AVX. (Implicit: Auto)
• AVX512 Offset ^(Notă)
  Când procesorul rulează sarcini de lucru AVX-512, raportul de ceas al procesorului va fi redus cu valoarea de offset AVX512 dorită. De exemplu, dacă valoarea este setată la 3 (valoarea trebuie să fie mai mare sau egală cu valoarea AVX Offset), raportul de ceas al procesorului va fi redus cu 3 la executarea instrucțiunilor AVX-512. (Implicit: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Notă)
    Afișează cea mai mare frecvență a fiecărui nucleu.
  • CPU Over Temperature Protection ^(Notă)
    Vă permite să reglați fin valoarea de offset TJ Max. (Implicit: Auto)
  • FCLK Frequency for Early Power On ^(Notă)
    Vă permite să setați frecvența FCLK. Opțiunile sunt: Normal(800Mhz), 1GHz, 400MHz. (Implicit: 1GHz)
  • Hyper-Threading Technology
    Vă permite să stabiliți dacă să activați tehnologia multi-threading atunci când utilizați un procesor Intel care acceptă această funcție. Această funcție funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • No. of CPU Cores Enabled
    Vă permite să selectați numărul de nuclee CPU de activat într-un CPU Intel multi-core (numărul de nuclee CPU poate varia în funcție de CPU). Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Notă)
    Activează sau dezactivează Intel Speed Shift Technology. Activarea acestei funcții permite procesorului să își mărească mai rapid frecvența de operare și apoi îmbunătățește capacitatea de răspuns a sistemului. (Implicit: Activat)
  • CPU Thermal Monitor ^(Notă)
    Activează sau dezactivează funcția Intel Thermal Monitor, o funcție de protecție împotriva supraîncălzirii CPU. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse atunci când CPU este supraîncălzit. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Ring to Core offset (Down Bin)
    Vă permite să stabiliți dacă să dezactivați funcția de auto-reducere a raportului CPU Ring. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • CPU EIST Function ^(Notă)
    Activează sau dezactivează Enhanced Intel Speed Step Technology (EIST). În funcție de încărcarea CPU, tehnologia Intel EIST poate reduce dinamic și eficient tensiunea și frecvența nucleului CPU pentru a scădea consumul mediu de energie și producția de căldură. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Race To Halt (RTH)^(Notă)/Energy Efficient Turbo^(Notă)
    Activează sau dezactivează setările legate de economisirea energiei CPU. (Implicit: Auto)
  • Intel(R) Turbo Boost Technology ^(Notă)
    Vă permite să stabiliți dacă să activați tehnologia Intel CPU Turbo Boost. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Notă)
    Activează sau dezactivează Intel Turbo Boost Max Technology 3.0. Intel Turbo Boost Max Technology 3.0 permite sistemului să identifice cel mai bun nucleu de performanță al procesorului și vă permite să direcționați manual cele mai critice sarcini de lucru către acesta. Puteți chiar să ajustați frecvența fiecărui nucleu individual pentru optimizarea performanței. (Implicit: Activat)
  • CPU Flex Ratio Override
    Activează sau dezactivează CPU Flex Ratio. Raportul maxim de ceas al CPU va fi bazat pe valoarea CPU Flex Ratio Settings dacă CPU Clock Ratio este setat la Auto. (Implicit: Dezactivat)
  • CPU Flex Ratio Settings
    Vă permite să setați CPU Flex Ratio. Intervalul reglabil poate varia în funcție de CPU.
  • Frequency Clipping TVB ^(Notă)
    Vă permite să activați sau să dezactivați reducerea automată a frecvenței CPU inițiată de Thermal Velocity Boost. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Voltage reduction initiated TVB ^(Notă)
    Vă permite să activați sau să dezactivați reducerea automată a tensiunii CPU inițiată de Thermal Velocity Boost. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Vă permite să setați rapoartele CPU Turbo pentru nucleele active. Auto setează rapoartele CPU Turbo conform specificațiilor CPU. Acest element este configurabil numai când Active Turbo Ratios este setat la Manual. (Implicit: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Activează sau dezactivează funcția Intel CPU Enhanced Halt (C1E), o funcție de economisire a energiei CPU în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a scădea consumul de energie. Auto lasă BIOS-ul să configureze automat această setare. Acest element este configurabil numai când C-States este activat. (Implicit: Auto)
  • C3 State Support ^(Notă)
    Vă permite să stabiliți dacă să lăsați CPU să intre în modul C3 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a scădea consumul de energie. Starea C3 este o stare de economisire a energiei mai avansată decât C1. Auto lasă BIOS-ul să configureze automat această setare. Acest element este configurabil numai când C-States este activat. (Implicit: Auto)
  • C6/C7 State Support
    Vă permite să stabiliți dacă să lăsați CPU să intre în modul C6/C7 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a scădea consumul de energie. Starea C6/C7 este o stare de economisire a energiei mai avansată decât C3. Auto lasă BIOS-ul să configureze automat această setare. Acest element este configurabil numai când C-States Control este setat la Enabled. (Implicit: Auto)
  • C8 State Support ^(Notă)
    Vă permite să stabiliți dacă să lăsați CPU să intre în modul C8 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a scădea consumul de energie. Starea C8 este o stare de economisire a energiei mai avansată decât C6/C7. Auto lasă BIOS-ul să configureze automat această setare. Acest element este configurabil numai când C-States Control este setat la Enabled. (Implicit: Auto)
  • C10 State Support ^(Notă)
    Vă permite să stabiliți dacă să lăsați CPU să intre în modul C10 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a scădea consumul de energie. Starea C10 este o stare de economisire a energiei mai avansată decât C8. Auto lasă BIOS-ul să configureze automat această setare. Acest element este configurabil numai când C-States Control este setat la Enabled. (Implicit: Auto)
  • Package C State Limit ^(Notă)
    Vă permite să specificați limita stării C pentru procesor. Auto lasă BIOS-ul să configureze automat această setare. Acest element este configurabil numai când C-States Control este setat la Enabled. (Implicit: Auto)
  • CPU Power Performance ^(Notă)
    Vă permite să stabiliți dacă să creșteți performanța CPU. (Implicit: Auto)
• Turbo Power Limits
  Vă permite să setați o limită de putere pentru modul CPU Turbo. Când consumul de energie al CPU depășește limita de putere specificată, CPU va reduce automat frecvența nucleului pentru a reduce puterea. Auto setează limita de putere conform specificațiilor CPU. (Implicit: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Vă permite să setați limita de putere pentru modul CPU/platformă/memorie Turbo și cât timp este necesar pentru a opera la limita de putere specificată. Auto setează limita de putere conform specificațiilor CPU. Acest element este configurabil numai când Turbo Power Limits este setat la Enabled. (Implicit: Auto)
  • Core Current Limit (Amps)
    Vă permite să setați o limită de curent pentru modul CPU Turbo. Când curentul CPU depășește limita de curent specificată, CPU va reduce automat frecvența nucleului pentru a reduce curentul. Auto setează limita de putere conform specificațiilor CPU. Acest element este configurabil numai când Turbo Power Limits este setat la Enabled. (Implicit: Auto)
• Turbo Per Core Limit Control^{(Notă 1)}
  Vă permite să controlați separat fiecare limită a nucleului CPU. (Implicit: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Notă 2)}
    Permite BIOS-ului să citească datele SPD de pe modulele de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.

Disabled	Dezactivează această funcție. (Implicit)
Profile1	Utilizează setările Profile 1.
Profile2(Notă 2)	Utilizează setările Profile 2.

• System Memory Multiplier
  Vă permite să setați multiplicatorul memoriei sistemului. Auto setează multiplicatorul memoriei conform datelor SPD ale memoriei. (Implicit: Auto)
• Memory Ref Clock
  Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Notă 2)}
  Enabled permite Qclk să ruleze în frecvență impară. (Implicit: Auto)
• Gear Mode ^{(Notă 2)}
  Vă permite să îmbunătățiți potențialul maxim de OC. (Implicit: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Oferă diferite niveluri de auto-reglare a memoriei. (Implicit: Auto)
  • Channel Interleaving
    Activează sau dezactivează intercalarea canalelor de memorie. Enabled permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Rank Interleaving
    Activează sau dezactivează intercalarea rangurilor de memorie. Enabled permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
  • Memory Boot Mode
    Oferă metode de detectare și antrenare a memoriei.

Auto	Lasă BIOS-ul să configureze automat această setare. (Implicit)
Normal	BIOS-ul efectuează automat antrenarea memoriei. Vă rugăm să rețineți că, dacă sistemul devine instabil sau nu poate fi pornit, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați introducerile despre bateria/jumperul de ștergere CMOS din capitolul "Instalarea hardware" pentru modul de ștergere a valorilor CMOS.)
Enable Fast Boot	Omite detectarea și antrenarea memoriei în anumite criterii specifice pentru o pornire mai rapidă a memoriei.
Disable Fast Boot	Detectează și antrenează memoria la fiecare pornire.

• Realtime Memory Timing
  Vă permite să reglați fin sincronizările memoriei după etapa BIOS. (Implicit: Auto)
• Memory Enhancement Settings
  Oferă mai multe setări de îmbunătățire a performanței memoriei: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density și DDR-4500+. (Implicit: Auto)
• Memory Channel Detection Message
  Vă permite să stabiliți dacă să afișați un mesaj de alertă atunci când memoria nu este instalată în canalul de memorie optim. (Implicit: Activat)

• SPD Info
  Afișează informații despre memoria instalată.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Aceste secțiuni oferă setări de sincronizare a memoriei. Notă: Sistemul dumneavoastră poate deveni instabil sau nu poate porni după ce faceți modificări la sincronizările memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite încărcând valorile implicite optimizate sau ștergând valorile CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Aceste elemente vă permit să reglați tensiunile CPU Vcore și ale memoriei.
• Advanced Voltage Settings
  Acest submeniu vă permite să configurați nivelul de calibrare a liniei de sarcină, nivelul de protecție la supratensiune și nivelul de protecție la supracurent.

(Notă 1) Acest element este prezent numai atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel, vă rugăm să vizitați site-ul web al Intel.
(Notă 2) Acest element este prezent numai atunci când instalați un CPU și un modul de memorie care acceptă această funcție.

Setări

• Alimentare platformă
  • Gestionare alimentare platformă
    Activează sau dezactivează funcția Active State Power Management (ASPM). (Implicit: Dezactivat)
  • PEG ASPM
    Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul CPU PEG. Acest element este configurabil doar când Gestionare alimentare platformă este setat pe Activat. (Implicit: Dezactivat)
  • PCH ASPM
    Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul PCI Express al chipsetului. Acest element este configurabil doar când Gestionare alimentare platformă este setat pe Activat. (Implicit: Dezactivat)
  • DMI ASPM
    Vă permite să configurați modul ASPM atât pentru partea CPU, cât și pentru partea Chipset a legăturii DMI. Acest element este configurabil doar când Gestionare alimentare platformă este setat pe Activat. (Implicit: Dezactivat)
  • Pornire cu tastatura
    Permite ca sistemul să fie pornit de un eveniment de trezire a tastaturii PS/2.
    Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Parolă	Setează o parolă cu 1~5 caractere pentru a porni sistemul.
Tastatură 98	Apasă butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
Orice tastă	Apasă orice tastă pentru a porni sistemul.

• Parola de pornire
  Setează parola când Pornire cu tastatura este setat pe Parolă.
  Apasă <Enter> pe acest element și setează o parolă cu până la 5 caractere și apoi apasă <Enter> pentru a accepta. Pentru a porni sistemul, introdu parola și apasă <Enter>.
  Notă: Pentru a anula parola, apasă <Enter> pe acest element. Când ți se solicită parola, apasă <Enter> din nou fără a introduce parola pentru a șterge setările parolei.
• Pornire cu mouse-ul
  Permite ca sistemul să fie pornit de un eveniment de trezire a mouse-ului PS/2.
  Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe firul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Mișcare	Mișcă mouse-ul pentru a porni sistemul.
Dublu clic	Fă dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.

• ErP
  Determină dacă sistemul va consuma cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat)
  Notă: Când acest element este setat pe Activat, următoarele funcții vor deveni indisponibile: Reluare după alarmă, pornire cu mouse-ul și pornire cu tastatura.
• Oprire soft cu PWR-BTTN
  Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.

Oprire instantanee	Apasă butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
Întârziere 4 sec.	Apasă și menține apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

• Reluare după alarmă
  Determină dacă sistemul va fi pornit la o oră dorită. (Implicit: Dezactivat)
  Dacă este activat, setează data și ora după cum urmează:
  • Zi de trezire: Pornește sistemul la o oră specifică în fiecare zi sau într-o zi specifică dintr-o lună.
  • Ora/minutul/secunda de trezire: Setează ora la care sistemul va fi pornit automat.

Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării cu curent alternativ, altfel setările pot să nu fie eficiente.

• Încărcare putere
  Activează sau dezactivează încărcarea falsă. Când sursa de alimentare este la încărcare redusă, se va activa o auto-protecție, determinând oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, setează pe Activat. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• RC6 (Standby randare)
  Vă permite să determinați dacă grafica integrată va intra în modul standby pentru a reduce consumul de energie. (Implicit: Activat)
• AC BACK
  Determină starea sistemului după revenirea alimentării după o pierdere de curent alternativ.

Memorie	Sistemul revine la ultima sa stare cunoscută de veghe la revenirea alimentării cu curent alternativ.
Întotdeauna pornit	Sistemul este pornit la revenirea alimentării cu curent alternativ.
Întotdeauna oprit	Sistemul rămâne oprit la revenirea alimentării cu curent alternativ. (Implicit)

• Porturi IO
  • Ieșire afișaj inițială
    Specifică prima inițiere a afișajului monitorului de pe placa grafică PCI Express instalată sau de pe grafica integrată.

IGFX(Notă)	Setează grafica integrată ca primul afișaj.
PCIe 1 Slot	Setează placa grafică de pe slotul PCIEX16 ca primul afișaj. (Implicit)
PCIe 2 Slot	Setează placa grafică de pe slotul PCIEX4 ca primul afișaj.

Acest element este configurabil doar când Suport CSM este setat pe Activat.

• Grafică internă
  Activează sau dezactivează funcția grafică integrată. (Implicit: Auto)
• DVMT pre-alocat
  Vă permite să setați dimensiunea memoriei grafice integrate. (Implicit: 64M)
• Mem DVMT totală Gfx
  Vă permite să alocați dimensiunea memoriei DVMT a graficii integrate. Opțiunile sunt: 128M, 256M, MAX. (Implicit: 256M)
• Dimensiune apertură
  Vă permite să setați cantitatea maximă de memorie de sistem care poate fi alocată plăcii grafice.
  Opțiunile sunt: 128MB, 256MB, 512MB, 1024MB și 2048MB. (Implicit: 256MB)
• Controler LAN integrat
  Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
  Dacă doriți să instalați o placă de rețea suplimentară de la un terț în loc să utilizați LAN-ul integrat, setați acest element pe Dezactivat.
• Controler audio
  Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
  Dacă doriți să instalați o placă audio suplimentară de la un terț în loc să utilizați sunetul integrat, setați acest element pe Dezactivat.
• Decodare peste 4G
  Activează sau dezactivează dispozitivele capabile de 64 de biți pentru a fi decodate în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodare PCI pe 64 de biți). Setează pe Activat dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului limitat de adrese de memorie de 4 GB). (Implicit: Dezactivat)
• Intrări IOAPIC 24-119
  Activează sau dezactivează această funcție. (Implicit: Activat)

• Configurare Super IO
  • Port serial
    Activează sau dezactivează portul serial integrat. (Implicit: Activat)
• Configurare USB
  • Suport USB legacy
    Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
  • XHCI Hand-off
    Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
  • Suport driver stocare în masă USB
    Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
  • Dispozitive de stocare în masă
    Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.
• Configurare stivă de rețea
  • Stivă de rețea
    Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
  • Suport IPv4 PXE
    Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai când Stivă de rețea este activată.
  • Suport IPv4 HTTP
    Activează sau dezactivează suportul de boot HTTP pentru IPv4. Acest element este configurabil numai când Stivă de rețea este activată.
  • Suport IPv6 PXE
    Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai când Stivă de rețea este activată.
  • Suport IPv6 HTTP
    Activează sau dezactivează suportul de boot HTTP pentru IPv6. Acest element este configurabil numai când Stivă de rețea este activată.
  • Timp de așteptare boot PXE
    Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE.
  • Număr detectare media
    Vă permite să setați numărul de ori pentru a verifica prezența media.
• Configurare NVMe
  Afișează informații despre SSD-ul dvs. M.2 NVME PCIe dacă este instalat.
• Configurare SATA și RST
  • Controler(e) SATA
    Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
  • Selectare mod SATA
    Activează sau dezactivează Optane pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.

Intel RST Premium cu accelerare sistem Intel Optane	Activează Optane pentru controlerul SATA.
AHCI	Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)

• Suport LPM agresiv
  Activează sau dezactivează funcția de economisire a energiei, ALPM (Aggressive Link Power Management), pentru controlerele Chipset SATA. (Implicit: Dezactivat)
• Port 0/1/2/3/4/5
  Activează sau dezactivează fiecare port SATA. (Implicit: Activat)
• SATA Port 0/1/2/3/4/5 DevSlp
  Vă permite să determinați dacă dispozitivul SATA conectat va intra în modul sleep. (Implicit: Dezactivat)
• Hot plug
  Activează sau dezactivează capacitatea hot plug pentru fiecare port SATA. (Implicit: Dezactivat)
• Configurat ca eSATA
  Activează sau dezactivează suportul pentru dispozitivele SATA externe.

• Controler familie Realtek PCIe 2.5GBE
  Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente.
• Diverse
  • LED-uri în starea de pornire a sistemului
    Vă permite să activați sau să dezactivați iluminarea cu LED-uri a plăcii de bază atunci când sistemul este pornit.

Oprit	Dezactivează modul de iluminare selectat când sistemul este pornit.
Pornit	Activează modul de iluminare selectat când sistemul este pornit. (Implicit)

• LED-uri în stările de repaus, hibernare și oprire soft
  Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea sistemului S3/S4/S5. Acest element este configurabil când LED-uri în starea de pornire a sistemului este setat pe Pornit.

Oprit	Dezactivează modul de iluminare selectat când sistemul intră în starea S3/S4/S5. (Implicit)
Pornit	Activează modul de iluminare selectat când sistemul intră în starea S3/S4/S5.

• Tehnologie Intel Platform Trust (PTT)
  Activează sau dezactivează Tehnologia Intel PTT. (Implicit: Dezactivat)
• Îmbunătățire 3DMark01
  Vă permite să determinați dacă să îmbunătățiți unele performanțe de benchmark legacy. (Implicit: Dezactivat)
• Viteză legătură CPU PCIe
  Vă permite să setați modul de funcționare al sloturilor PCI Express controlate de CPU la Gen 1, Gen 2, Gen 3 sau Gen 4 ^(Notă). Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Viteză legătură PCH PCIe
  Vă permite să setați modul de funcționare al sloturilor PCI Express controlate de Chipset la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• VT-d
  Activează sau dezactivează Tehnologia de virtualizare Intel pentru I/O direcționat. (Implicit: Activat)

• Trusted Computing
  Activează sau dezactivează modulul Trusted Platform (TPM).
• Stare sănătate PC
  • Resetează starea carcasei deschise

Dezactivat	Păstrează sau șterge înregistrarea stării anterioare de intruziune în carcasă. (Implicit)
Activat	Șterge înregistrarea stării anterioare de intruziune în carcasă și câmpul Carcasă deschisă va arăta "Nu" la următoarea bootare.

• Carcasă deschisă
  Afișează starea de detectare a dispozitivului de detectare a intruziunilor în carcasă atașat la header-ul CI al plăcii de bază. Dacă capacul carcasei sistemului este îndepărtat, acest câmp va afișa "Da", altfel va afișa "Nu". Pentru a șterge înregistrarea stării de intruziune în carcasă, setează Resetează starea carcasei deschise pe Activat, salvează setările în CMOS și apoi repornește sistemul.
• CPU Vcore/CPU VCCSA/DRAM Canal A/B Tensiune/+3.3V/+5V/+12V/CPU VAXG
  Afișează tensiunile curente ale sistemului.

(Notă) Acest element este prezent doar când instalați un CPU care acceptă această funcție.

Informații sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. Puteți selecta, de asemenea, limba implicită utilizată de BIOS și puteți seta manual ora sistemului.

• Nivel de acces
  Afișează nivelul curent de acces în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, valoarea implicită va fi afișată ca Administrator.) Nivelul Administrator vă permite să faceți modificări la toate setările BIOS; nivelul Utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.
• Limba sistemului
  Selectează limba implicită utilizată de BIOS.
• Data sistemului
  Setează data sistemului. Formatul datei este săptămâna (doar citire), luna, ziua și anul. Utilizează <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizează tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
• Ora sistemului
  Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 1 p.m. este 13:00:00. Utilizează <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizează tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.

• Informații dispozitive conectate
  Afișează informații despre dispozitivele dvs. PCI Express și M.2 dacă sunt instalate.
• Q-Flash
  Vă permite să accesați utilitarul Q-Flash pentru a actualiza BIOS-ul sau pentru a face o copie de rezervă a configurației curente a BIOS-ului.

Boot

• Bootup NumLock State
  Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
• CFG Lock
  Activează sau dezactivează funcția MSR 0xE2. (Implicit: Dezactivat)
• Security Option
  Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau numai când accesați BIOS Setup. După ce configurați acest element, setați parola (parolele) sub elementul Administrator Password/User Password.

Setup	Este necesară o parolă numai pentru accesarea programului BIOS Setup.
System	Este necesară o parolă pentru pornirea sistemului și pentru accesarea programului BIOS Setup. (Implicit)

• Full Screen LOGO Show
  Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)
• Boot Option Priorities
  Specifică ordinea generală de pornire de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul „UEFI:” în lista de dispozitive de pornire. Pentru a porni de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul „UEFI:”.
  Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și care are prefixul „UEFI:”.
• Fast Boot
  Activează sau dezactivează Fast Boot pentru a scurta procesul de pornire al sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de pornire. (Implicit: Dezactivare link)
• SATA Support

Last Boot SATA Devices Only	Cu excepția unității de pornire anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de pornire al sistemului de operare. (Implicit)
All SATA Devices	Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.

• VGA Support
  Vă permite să selectați tipul de sistem de operare de pornit.

Auto	Activează doar ROM-ul de opțiuni moștenit.
EFI Driver	Activează ROM-ul de opțiuni EFI. (Implicit)

Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.

• USB Support

Disable Link	Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de pornire al sistemului de operare.
Full Initial	Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Partial Initial	O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de pornire al sistemului de operare.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast. Această funcție este dezactivată când Fast Boot este setat la Ultra Fast.

• NetWork Stack Driver Support

Disable Link	Dezactivează pornirea de la rețea. (Implicit)
Enabled	Activează pornirea de la rețea.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.

• Next Boot After AC Power Loss

Normal Boot	Activează pornirea normală la revenirea alimentării cu curent alternativ. (Implicit)
Fast Boot	Păstrează setările Fast Boot la revenirea alimentării cu curent alternativ.

Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.

• Mouse Speed
  Vă permite să setați viteza de mișcare a cursorului mouse-ului. (Implicit: 1 X)
• Windows 10 Features
  Vă permite să selectați sistemul de operare care urmează să fie instalat. (Implicit: Windows 10)
• CSM Support
  Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de pornire PC moștenit.

Enabled	Activează UEFI CSM.
Disabled	Dezactivează UEFI CSM și acceptă numai procesul de pornire UEFI BIOS. (Implicit)

• LAN PXE Boot Option ROM
  Vă permite să selectați dacă să activați ROM-ul de opțiuni moștenit pentru controlerul LAN. (Implicit: Dezactivat) Acest element poate fi configurat numai când CSM Support este setat la Enabled.
• Storage Boot Option Control
  Vă permite să selectați dacă să activați ROM-ul de opțiuni UEFI sau moștenit pentru controlerul dispozitivului de stocare.

Do not launch	Dezactivează ROM-ul de opțiuni.
UEFI	Activează numai ROM-ul de opțiuni UEFI.
Legacy	Activează doar ROM-ul de opțiuni moștenit. (Implicit)

Acest element poate fi configurat numai când CSM Support este setat la Enabled.

• Other PCI devices
  Vă permite să selectați dacă să activați ROM-ul de opțiuni UEFI sau Legacy pentru controlerul dispozitivului PCI, altul decât controlerele LAN, ale dispozitivului de stocare și grafice.

Do not launch	Dezactivează ROM-ul de opțiuni.
UEFI	Activează numai ROM-ul de opțiuni UEFI. (Implicit)
Legacy	Activează doar ROM-ul de opțiuni moștenit.

Acest element poate fi configurat numai când CSM Support este setat la Enabled.

• Administrator Password
  Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să efectuați modificări la toate setările BIOS.
• User Password
  Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola, apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când accesați BIOS Setup. Cu toate acestea, parola de utilizator vă permite să efectuați modificări numai la anumite setări BIOS, dar nu la toate.
  Pentru a anula parola, apăsați <Enter> pe elementul parolei și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați <Enter> din nou când vi se solicită să confirmați.
  NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că ați setat mai întâi parola de administrator.

• Secure Boot
  Vă permite să activați sau să dezactivați Secure Boot și să configurați setările aferente. Acest element poate fi configurat numai când CSM Support este setat la Disabled.
  • Preferred Operating Mode
    Vă permite să selectați dacă să accesați modul Easy sau modul Advanced după ce accesați BIOS Setup. Auto accesează modul BIOS în care a fost ultima dată. (Implicit: Auto)

Salvare și ieșire

• Save & Exit Setup
  Apăsați <Enter> pe acest element și selectați Yes. Aceasta salvează modificările în CMOS și iese din programul BIOS Setup. Selectați No sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
• Exit Without Saving
  Apăsați <Enter> pe acest element și selectați Yes. Aceasta iese din BIOS Setup fără a salva modificările efectuate în BIOS Setup în CMOS. Selectați No sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
• Load Optimized Defaults
  Apăsați <Enter> pe acest element și selectați Yes pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
• Boot Override
  Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv.
• Save Profiles
  Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și le puteți salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare.
• Load Profiles
  Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăile de cap de a reconfigura setările BIOS-ului. Mai întâi, selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Instalarea Intel Optane Memory and Storage Management

Pași:

1. După ce intrați în sistemul de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Pe ecranul Xpress Install, selectați Intel Rapid Storage Technology pentru a instala și urmați instrucțiunile de pe ecran pentru a finaliza instalarea. Când este finalizată, reporniți sistemul.
2. După ce instalați driverele incluse ale plăcii de bază, asigurați-vă că conexiunea la internet funcționează corect. Sistemul va instala automat software-ul de la Intel. Reporniți sistemul după ce driverul este instalat.

Activarea unei memorii Intel Optane

1. Cerințe de sistem
   1. Memorie Intel Optane.
   2. Memoria Optane trebuie să aibă o capacitate de cel puțin 16 GB și trebuie să aibă o capacitate egală sau mai mică decât hard disk-ul/SSD-ul care urmează să fie accelerat.
   3. Memoria Optane nu poate fi utilizată pentru a accelera o matrice RAID existentă; hard disk-ul/SSD-ul accelerat nu poate fi inclus într-o matrice RAID.
   4. Hard disk-ul/SSD-ul care urmează să fie accelerat trebuie să fie un hard disk SATA sau un SSD M.2 SATA.
   5. Hard disk-ul/SSD-ul care urmează să fie accelerat poate fi o unitate de sistem sau o unitate de date. Unitatea de sistem trebuie să fie formatată GPT și să aibă instalat Windows 10 pe 64 de biți (sau o versiune ulterioară). Unitatea de date trebuie, de asemenea, să fie formatată GPT.
   6. Discul cu drivere al plăcii de bază.
   7. Controlerul SATA trebuie să fie setat în modul Intel RST Premium cu accelerare de sistem Intel Optane.
2. Instrucțiuni de instalare
   1. Accesați Settings\IO Ports\SATA And RST Configuration și asigurați-vă că RST Control PCIe Storage Devices este setat la Manual. Apoi, în funcție de conectorul M.2 în care instalați memoria Optane, setați elementul corespunzător PCIe Storage Dev on Port XX la RST Controlled.
   2. După reintroducerea sistemului de operare, lansați aplicația Intel Optane Memory and Storage Management din meniul Start. Dacă instalați mai multe memorii Optane, vă rugăm să selectați pe care o veți folosi. Apoi selectați ce unitate urmează să fie accelerată. Faceți clic pe Enable Intel Optane Memory (Activați memoria Intel Optane). Toate datele din memoria Optane vor fi șterse. Asigurați-vă că faceți o copie de rezervă a datelor înainte de a continua. Urmați instrucțiunile de pe ecran pentru a continua. Când este finalizată, reporniți sistemul.
   3. Lansați aplicația Intel Optane Memory and Storage Management din meniul Start și asigurați-vă că memoria Intel Optane a fost activată.
   4. Dacă doriți să accelerați unitatea de sistem, puteți selecta anumite foldere, fișiere sau aplicații pentru a accelera folosind funcția Intel Optane Memory Pinning. (Memoria Optane utilizată trebuie să aibă o capacitate de cel puțin 32 GB.)

• O memorie Optane nu poate fi utilizată pentru a accelera un SSD M.2 PCIe.
• Dacă este instalată mai mult de o memorie Optane, puteți selecta doar una dintre ele pentru a accelera unitatea de boot bazată pe SATA. Cealaltă/celelalte pot fi folosite doar ca unitate(ăți) de date.
• Nu scoateți brusc memoria Optane. Acest lucru va face ca sistemul de operare să nu mai funcționeze corect.
• Dacă doriți să schimbați/eliminați memoria Optane, trebuie să o dezactivați mai întâi folosind aplicația Intel Optane Memory and Storage Management.
• După activarea memoriei Optane, setările BIOS aferente vor rămâne chiar și după o actualizare a BIOS-ului.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre activarea unei memorii Intel Optane.

Instalarea driverelor

• Înainte de a instala driverele, instalați mai întâi sistemul de operare.
• După instalarea sistemului de operare, introduceți discul cu drivere al plăcii de bază în unitatea optică. Faceți clic pe mesajul „Atingeți pentru a alege ce se întâmplă cu acest disc” în colțul din dreapta sus al ecranului și selectați „Rulați Run.exe." (Sau accesați Computerul meu, faceți dublu clic pe unitatea optică și executați programul Run.exe.)

„Xpress Install” va scana automat sistemul dvs. și apoi va lista toate driverele recomandate pentru instalare. Puteți face clic pe butonul Xpress Install și „Xpress Install” va instala toate driverele selectate. Sau faceți clic pe săgeata pictograma pentru a instala individual driverele de care aveți nevoie.

Precauții de instalare

Placa de bază conține numeroase circuite electronice delicate și componente care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul utilizatorului și urmați aceste proceduri:

• Înainte de instalare, asigurați-vă că șasiul este potrivit pentru placa de bază.
• Înainte de instalare, nu scoateți sau rupeți autocolantul S/N (numărul de serie) al plăcii de bază sau autocolantul de garanție furnizat de dealerul dumneavoastră. Aceste autocolante sunt necesare pentru validarea garanției.
• Deconectați întotdeauna alimentarea cu curent alternativ scoțând cablul de alimentare din priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
• Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectați strâns și sigur.
• Când manipulați placa de bază, evitați să atingeți orice conductoare sau conectori metalici.
• Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, CPU sau memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
• Înainte de a instala placa de bază, vă rugăm să o aveți deasupra unui suport antistatic sau într-un recipient de ecranare electrostatică.
• Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
• Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
• Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectate.
• Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele acesteia.
• Asigurați-vă că nu există șuruburi sau componente metalice rămase așezate pe placa de bază sau în interiorul carcasei computerului.
• Nu așezați sistemul computerului pe o suprafață neuniformă.
• Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
• Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
• Dacă nu sunteți sigur de niciun pas de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computere certificat.
• Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau împământare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații de depanare.

Pentru mai multe detalii despre produs, vă rugăm să vizitați site-ul web GIGABYTE.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual Gigabyte B560M AORUS ELITE

Limbi disponibile
