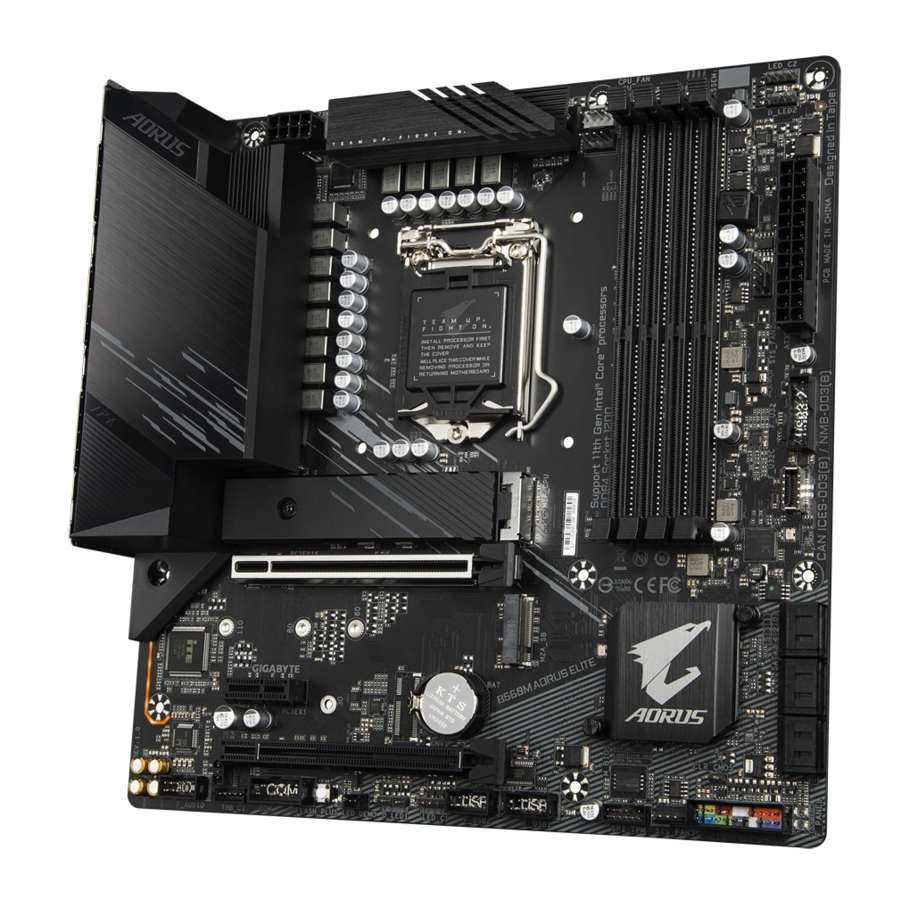

Manual Gigabyte B560M AORUS ELITE

Mengidentifikasi Revisi Produk Anda

Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS, driver motherboard, atau saat mencari informasi teknis.

Contoh

Tata Letak Produk

Sensor suhu

Isi Kotak

• Motherboard B560M AORUS ELITE
• Disk driver motherboard
• Manual Pengguna
• Dua kabel SATA
• Sekrup M.2/standoff M.2

*Isi kotak di atas hanya untuk referensi dan item sebenarnya bergantung pada paket produk yang Anda dapatkan. Isi kotak dapat berubah tanpa pemberitahuan.

Diagram Blok Perangkat

(Catatan) Dukungan aktual dapat bervariasi menurut CPU.

Instalasi Perangkat Keras

Spesifikasi Produk

(Catatan) Hanya didukung oleh prosesor Generasi ke-11.

*GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, SSD, dan perangkat M.2.

Silakan kunjungi halaman Support\Utility List di situs web GIGABYTE untuk mengunduh aplikasi versi terbaru.

Memasang CPU

Baca panduan berikut sebelum Anda mulai memasang CPU:

1. Pastikan motherboard mendukung CPU.
   (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
2. Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
3. Temukan pin satu CPU. CPU tidak dapat dimasukkan jika orientasinya salah. (Atau Anda dapat menemukan takik di kedua sisi CPU dan tombol penyejajaran pada soket CPU.)
4. Oleskan lapisan gemuk termal yang rata dan tipis pada permukaan CPU.
5. Jangan hidupkan komputer jika pendingin CPU tidak terpasang, jika tidak, panas berlebih dan kerusakan CPU dapat terjadi.
6. Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Temukan tombol penyejajaran pada soket CPU motherboard dan takik pada CPU.

Jangan lepaskan penutup soket CPU sebelum memasukkan CPU. Penutup tersebut dapat terlepas dari pelat beban secara otomatis selama proses pemasangan kembali tuas setelah Anda memasukkan CPU.

Memasang Memori

Baca panduan berikut sebelum Anda mulai memasang memori:

• Pastikan motherboard mendukung memori. Disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama.
  (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
• Modul memori memiliki desain yang mudah. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Saluran Ganda
Motherboard ini menyediakan empat soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli.

Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Keempat soket memori dibagi menjadi dua saluran dan setiap saluran memiliki dua soket memori sebagai berikut:

• Saluran A: DDR4_A1, DDR4_A2
• Saluran B: DDR4_B1, DDR4_B2

Konfigurasi Memori Saluran Ganda yang Direkomendasikan
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Modul	- -	DS/SS	- -	DS/SS
4 Modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Satu Sisi, DS=Dua Sisi, "- -"=Tidak Ada Memori)

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda.

1. Mode Saluran Ganda tidak dapat diaktifkan jika hanya satu modul memori yang terpasang.
2. Saat mengaktifkan mode Saluran Ganda dengan dua atau empat modul memori, disarankan untuk menggunakan memori dengan kapasitas, merek, kecepatan, dan chip yang sama.

Memasang Kartu Ekspansi

Baca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

• Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
• Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

1. Port USB 2.0/1.1 (Port Q-Flash Plus)
   Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB. Gunakan port ini untuk perangkat USB. Sebelum menggunakan Q-Flash Plus ^(Catatan), pastikan untuk memasukkan flash drive USB ke port ini terlebih dahulu.
   (Catatan) Untuk mengaktifkan fungsi Q-Flash Plus, silakan kunjungi halaman web "Unique Features" di situs web GIGABYTE.
2. Port USB 2.0/1.1
   Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
3. Port Keyboard/Mouse PS/2
   Gunakan port ini untuk menghubungkan mouse atau keyboard PS/2.
4. DisplayPort
   DisplayPort menghadirkan pencitraan dan audio digital berkualitas tinggi, mendukung transmisi audio dua arah. DisplayPort dapat mendukung mekanisme perlindungan konten HDCP 2.3. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung DisplayPort. Catatan: Teknologi DisplayPort dapat mendukung resolusi maksimum 4096x2304@60 Hz tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
5. Port HDMI
   Port HDMI mendukung format HDCP 2.3 dan Dolby TrueHD dan DTS HD Master Audio. Port ini juga mendukung output audio LPCM 7.1 saluran hingga 192KHz/16bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung HDMI. Resolusi maksimum yang didukung adalah 4096x2160@30 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
   Setelah memasang perangkat DisplayPort/HDMI, pastikan untuk mengatur perangkat pemutaran suara default ke DisplayPort/HDMI. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
6. Port USB 3.2 Gen 2 Type-A (Merah)
   Port USB 3.2 Gen 2 mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan USB 3.2 Gen 1 dan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
7. Port USB Type-C
   Port USB reversibel mendukung spesifikasi USB 3.2 Gen 2 dan kompatibel dengan spesifikasi USB 3.2 Gen 1. Gunakan port ini untuk perangkat USB.
8. Port LAN RJ-45
   Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 2,5 Gbps. Berikut ini menjelaskan status LED port LAN.


LED Koneksi/Kecepatan:
Status	Deskripsi
Oranye	Kecepatan data 2,5 Gbps
Hijau	Kecepatan data 1 Gbps
Mati	Kecepatan data 100 Mbps
LED Aktivitas:
Status	Deskripsi
Berkedip	Transmisi atau penerimaan data sedang terjadi
Mati	Tidak ada transmisi atau penerimaan data yang terjadi

9. Port USB 3.2 Gen 1
   Port USB 3.2 Gen 1 mendukung spesifikasi USB 3.2 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
10. Output Speaker Center/Subwoofer (Oranye)
    Gunakan jack audio ini untuk menghubungkan speaker tengah/subwoofer.
11. Output Speaker Belakang (Hitam)
    Gunakan jack audio ini untuk menghubungkan speaker belakang.
12. Output Speaker Samping (Abu-abu)
    Gunakan jack audio ini untuk menghubungkan speaker samping.
13. Line In (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
14. Line Out/Output Speaker Depan (Hijau)
    Jack line out.
15. Mic In (Merah Muda)
    Jack Mic in.

Konfigurasi Jack Audio:
Jack	Headphone/ 2-channel	4-channel	5.1-channel	7.1-channel
Output Speaker Center/Subwoofer
Output Speaker Belakang
Output Speaker Samping
Line In
Line Out/Output Speaker Depan
Mic In

Anda dapat mengubah fungsionalitas jack audio menggunakan perangkat lunak audio.

• Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda, lalu lepaskan dari motherboard.
• Saat melepas kabel, tarik lurus keluar dari konektor. Jangan menggoyangkannya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.

Konektor Internal

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Baca panduan berikut sebelum menghubungkan perangkat eksternal:

• Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda hubungkan.
• Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
• Setelah memasang perangkat dan sebelum menyalakan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor pada motherboard.

1/2. ATX_12V_2X4/ATX (Konektor Daya 2x4 12V dan Konektor Daya Utama 2x12)
Dengan penggunaan konektor daya, catu daya dapat memasok daya stabil yang cukup ke semua komponen pada motherboard. Sebelum menghubungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat terpasang dengan benar. Konektor daya memiliki desain yang mudah digunakan. Hubungkan kabel catu daya ke konektor daya dengan orientasi yang benar.
Konektor daya 12V terutama memasok daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan mulai.

Untuk memenuhi persyaratan ekspansi, disarankan agar catu daya yang tahan terhadap konsumsi daya tinggi digunakan (500W atau lebih besar). Jika catu daya yang digunakan tidak menyediakan daya yang diperlukan, hasilnya dapat menyebabkan sistem tidak stabil atau tidak dapat di-boot.

ATX_12V_2X4:

No. Pin	Definisi	No. Pin	Definisi
1	GND (Hanya untuk 12V 2x4-pin)	5	+12V (Hanya untuk 12V 2x4-pin)
2	GND (Hanya untuk 12V 2x4-pin)	6	+12V (Hanya untuk 12V 2x4-pin)
3	GND	7	+12V
4	GND	8	+12V

ATX:

No. Pin	Definisi	No. Pin	Definisi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Hidup/Mati lunak)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Hanya untuk ATX 2x12-pin)	23	+5V (Hanya untuk ATX 2x12-pin)
12	3.3V (Hanya untuk ATX 2x12-pin)	24	GND (Hanya untuk ATX 2x12-pin)

3/4. CPU_FAN/SYS_FAN1/2/3 (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang mudah digunakan. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk pembuangan panas yang optimal, disarankan agar kipas sistem dipasang di dalam sasis.

No. Pin	Definisi
1	GND
2	Kontrol Kecepatan Voltase
3	Sense
4	Kontrol Kecepatan PWM

5. CPU_OPT (Header Kipas CPU Pendingin Air)
   Header kipas adalah 4-pin dan memiliki desain penyisipan yang mudah digunakan. Sebagian besar header kipas memiliki desain penyisipan yang mudah digunakan. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas.


No. Pin	Definisi
1	GND
2	Kontrol Kecepatan Voltase
3	Sense
4	Kontrol Kecepatan PWM
Konektor	CPU_FAN	SYS_FAN1~3	CPU_OPT
Arus Maksimum	2A	2A	2A
Daya Maksimum	24W	24W	24W

• Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari panas berlebih. Panas berlebih dapat menyebabkan kerusakan pada CPU atau sistem dapat hang.
• Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan penutup jumper pada header.

6. LED_C1/LED_C2 (Header Strip LED RGB)
   Header dapat digunakan untuk menghubungkan strip LED RGB 5050 standar (12V/G/R/B), dengan peringkat daya maksimum 2A (12V) dan panjang maksimum 2m.


No. Pin	Definisi
1	12V
2	G
3	R
4	B

Hubungkan strip LED RGB Anda ke header. Pin daya Strip LED RGB (ditandai dengan segitiga pada steker) dari strip LED harus terhubung ke Pin 1 (12V) dari header ini. Koneksi yang salah dapat menyebabkan kerusakan pada strip LED.

7. D_LED1/D_LED2 (Header Strip LED yang Dapat Dialamatkan)
   Header dapat digunakan untuk menghubungkan strip LED yang dapat dialamatkan 5050 standar, dengan peringkat daya maksimum 5A (5V) dan jumlah maksimum 1000 LED.


No. Pin	Definisi
1	V (5V)
2	Data
3	Tanpa Pin
4	GND

Hubungkan strip LED yang dapat dialamatkan Anda ke header. Pin daya (ditandai dengan segitiga pada steker) dari strip LED harus terhubung ke Pin 1 dari header strip LED yang dapat dialamatkan. Koneksi yang salah dapat menyebabkan kerusakan pada strip LED.

Untuk cara menghidupkan/mematikan lampu strip LED, silakan kunjungi halaman web "Fitur Unik" dari situs web GIGABYTE.

Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.

8. SATA3 0/1/2/3/4/5 (Konektor SATA 6Gb/s)
   Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA.


No. Pin	Definisi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Untuk mengaktifkan hot-plugging untuk port SATA, lihat Bab "Pengaturan BIOS," "Pengaturan\Port IO\Konfigurasi SATA dan RST," untuk informasi lebih lanjut.

9. M2P_CPU ^(Catatan)/M2A_SB (Konektor Soket 3 M.2)
   Konektor M.2 mendukung SSD SATA M.2 atau SSD PCIe M.2.


Ikuti langkah-langkah di bawah ini untuk memasang SSD M.2 dengan benar di konektor M.2.

1. Temukan konektor M.2 tempat Anda akan memasang SSD M.2, gunakan obeng untuk membuka sekrup pada heatsink dan kemudian lepaskan heatsink. (Hanya konektor M2P_CPU yang memiliki heatsink.) Lepaskan film pelindung dari bantalan termal pada konektor M.2.
2. Temukan lubang pemasangan yang tepat berdasarkan panjang drive SSD M.2 Anda. Jika perlu, kencangkan standoff yang disertakan ke dalam lubang pemasangan yang diinginkan. Masukkan SSD M.2 ke dalam konektor M.2 pada suatu sudut.
3. Tekan SSD M.2 ke bawah dan kemudian gunakan sekrup yang disertakan untuk mengamankannya di konektor. Ganti heatsink dan amankan ke lubang aslinya. Lepaskan film pelindung dari bagian bawah heatsink sebelum mengganti heatsink.

Pemberitahuan Pemasangan untuk Konektor M.2 dan SATA:
Ketersediaan konektor SATA dapat dipengaruhi oleh jenis perangkat yang dipasang di soket M.2. Konektor M2A_SB berbagi bandwidth dengan konektor SATA3 1. Lihat tabel berikut untuk detailnya.

• M2P_CPU^(Catatan):


: Tersedia, : Tidak tersedia
* Konektor M2P_CPU (Catatan) hanya mendukung SSD PCIe.

• M2A_SB:


: Tersedia, : Tidak tersedia

(Catatan) Hanya didukung oleh prosesor Generasi ke-11.

10. F_PANEL (Header Panel Depan)
    Hubungkan sakelar daya, sakelar reset, speaker, sakelar/sensor intrusi sasis, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menghubungkan kabel.

    • PLED/PWR_LED (LED Daya, Kuning/Ungu):
      Menghubungkan ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5).

Status Sistem	LED
S0	Hidup
S3/S4/S5	Mati

• PW (Sakelar Daya, Merah):
  Menghubungkan ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem menggunakan sakelar daya (lihat bagian "Pengaturan BIOS," "Pengaturan\Daya Platform," untuk informasi lebih lanjut).
• SPEAK (Speaker, Oranye):
  Menghubungkan ke speaker pada panel depan sasis. Sistem melaporkan status penyalaan sistem dengan mengeluarkan kode bunyi bip. Satu bunyi bip pendek akan terdengar jika tidak ada masalah yang terdeteksi saat penyalaan sistem.
• HD (LED Aktivitas Hard Drive, Biru):
  Menghubungkan ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
• RES (Sakelar Reset, Hijau):
  Menghubungkan ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan penyalaan ulang normal.
• CI (Header Intrusi Sasis, Abu-abu):
  Menghubungkan ke sakelar/sensor intrusi sasis pada sasis yang dapat mendeteksi jika penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan sakelar/sensor intrusi sasis.
• NC (Oranye): Tidak Ada Koneksi.

Desain panel depan mungkin berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, speaker, dan lain-lain. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan penugasan kabel dan penugasan pin cocok dengan benar.

11. F_AUDIO (Header Audio Panel Depan)
    Header audio panel depan mendukung audio High Definition (HD). Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan penugasan kabel konektor modul cocok dengan penugasan pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan menyebabkan perangkat tidak dapat berfungsi atau bahkan merusaknya.


No. Pin	Definisi	No. Pin	Definisi
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Tanpa Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel alih-alih satu colokan. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki penugasan kabel yang berbeda, silakan hubungi produsen sasis.

12. F_U32C (Header USB Type-C dengan Dukungan USB 3.2 Gen 1)
    Header sesuai dengan spesifikasi USB 3.2 Gen 1 dan dapat menyediakan satu port USB.


No. Pin	Definisi	No. Pin	Definisi	No. Pin	Definisi
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (Header USB 3.2 Gen 1)
    Header sesuai dengan spesifikasi USB 3.2 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.2 Gen 1, silakan hubungi dealer lokal.


No. Pin	Definisi	No. Pin	Definisi	No. Pin	Definisi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Tanpa Pin
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (Header USB 2.0/1.1)
    Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, silakan hubungi dealer lokal.


No. Pin	Definisi	No. Pin	Definisi
1	Daya (5V)	6	USB DY+
2	Daya (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Tanpa Pin
5	USB DX+	10	NC

• Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
• Sebelum memasang braket USB, pastikan untuk mematikan komputer dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.

15. SPI_TPM (Header Trusted Platform Module)
    Anda dapat menghubungkan SPI TPM (Trusted Platform Module) ke header ini.


No. Pin	Definisi	No. Pin	Definisi
1	Output Data	7	Chip Select
2	Daya (3.3V)	8	GND
3	Tanpa Pin	9	IRQ
4	NC	10	NC
5	Input Data	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Konektor Kartu Tambahan Thunderbolt)
    Konektor digunakan untuk terhubung ke kartu tambahan GIGABYTE Thunderbolt.

17. CLR_CMOS (Jumper Clear CMOS)
    Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.
    Terbuka: Normal
    Pendek: Hapus Nilai CMOS

• Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
• Setelah sistem dimulai ulang, buka Pengaturan BIOS untuk memuat default pabrik (pilih Load Optimized Defaults (Muat Default yang Dioptimalkan)) atau konfigurasikan pengaturan BIOS secara manual (lihat Bab "Pengaturan BIOS," untuk konfigurasi BIOS).

18. BAT (Baterai)
    Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) di CMOS saat komputer dimatikan. Ganti baterai saat voltase baterai turun ke level rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.

Anda dapat menghapus nilai CMOS dengan melepas baterai:

1. Matikan komputer Anda dan cabut kabel daya.
2. Lepaskan baterai dengan hati-hati dari wadah baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif wadah baterai, membuatnya pendek selama 5 detik.)
3. Ganti baterai.
4. Colokkan kabel daya dan mulai ulang komputer Anda.

• Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
• Ganti baterai dengan yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
• Hubungi tempat pembelian atau dealer lokal jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
• Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
• Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.

19. CPU/DRAM/VGA/BOOT (LED Status)
    LED status menunjukkan apakah CPU, memori, kartu grafis, dan sistem operasi berfungsi dengan baik setelah sistem dihidupkan. Jika LED CPU/DRAM/VGA menyala, itu berarti perangkat yang sesuai tidak berfungsi normal; jika LED BOOT menyala, itu berarti Anda belum memasuki sistem operasi.


CPU: LED status CPU
DRAM: LED status memori
VGA: LED status kartu grafis
BOOT: LED status sistem operasi

20. QFLASH_PLUS (Tombol Q-Flash Plus)
    Q-Flash Plus memungkinkan Anda memperbarui BIOS saat sistem Anda mati (status mati S5). Simpan BIOS terbaru di USB thumb drive dan colokkan ke port khusus, lalu Anda sekarang dapat mem-flash BIOS secara otomatis hanya dengan menekan tombol Q-Flash Plus. QFLED akan berkedip saat aktivitas pencocokan dan flashing BIOS dimulai dan akan berhenti berkedip saat flashing BIOS utama selesai.


Untuk cara menggunakan Q-Flash Plus, silakan kunjungi halaman web "Fitur Unik" di situs web GIGABYTE.

Pengaturan BIOS

BIOS (Basic Input and Output System) merekam parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya meliputi melakukan Power-On Self-Test (POST) selama startup sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS menyertakan program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu.
Ketika daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS.
Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST ketika daya dinyalakan.
Untuk meningkatkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

• Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah meningkatkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
• @BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.

• Karena flashing BIOS berpotensi berisiko, jika Anda tidak mengalami masalah saat menggunakan versi BIOS saat ini, disarankan agar Anda tidak melakukan flashing BIOS. Untuk melakukan flashing BIOS, lakukan dengan hati-hati. Flashing BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
• Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan secara tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba hapus nilai CMOS dan atur ulang papan ke nilai default. (Lihat bagian "Load Optimized Defaults" di bab ini atau pengantar jumper baterai/clear CMOS di Bab "Instalasi Perangkat Keras" untuk cara menghapus nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan booting.

Ada dua mode BIOS yang berbeda seperti berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Easy Mode memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau untuk melakukan penyesuaian untuk kinerja optimal. Dalam Easy Mode, Anda dapat menggunakan mouse untuk berpindah melalui item konfigurasi. Advanced Mode menyediakan pengaturan BIOS terperinci. Anda dapat menekan tombol panah pada keyboard untuk berpindah di antara item dan tekan <Enter> untuk menerima atau memasuki sub-menu. Atau Anda dapat menggunakan mouse untuk memilih item yang Anda inginkan.

• Ketika sistem tidak stabil seperti biasa, pilih item Load Optimized Defaults untuk mengatur sistem Anda ke default-nya.
• Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

Menu Utama

Tombol Fungsi Mode Lanjutan
< >< >	Pindahkan bilah pilihan untuk memilih menu pengaturan
< >< >	Pindahkan bilah pilihan untuk memilih item konfigurasi pada menu
<Enter>/Klik Ganda	Jalankan perintah atau masuk ke menu
<+>/<Page Up>	Tingkatkan nilai numerik atau lakukan perubahan
<->/<Page Down>	Kurangi nilai numerik atau lakukan perubahan
<F1>	Tampilkan deskripsi tombol fungsi
<F2>	Beralih ke Easy Mode
<F3>	Simpan pengaturan BIOS saat ini ke profil
<F4>	Muat pengaturan BIOS dari profil yang dibuat sebelumnya
<F5>	Pulihkan pengaturan BIOS sebelumnya untuk submenu saat ini
<F6>	Tampilkan layar Smart Fan 6
<F7>	Muat pengaturan default BIOS yang Dioptimalkan untuk submenu saat ini
<F8>	Akses utilitas Q-Flash
<F10>	Simpan semua perubahan dan keluar dari program Pengaturan BIOS
<F11>	Beralih ke submenu Favorit
<F12>	Ambil layar saat ini sebagai gambar dan simpan ke drive USB Anda
<Insert>	Tambahkan atau hapus opsi favorit
<Ctrl>+<S>	Tampilkan informasi tentang memori yang terpasang
<Esc>	Menu Utama: Keluar dari program Pengaturan BIOS Submenu: Keluar dari submenu saat ini

Smart Fan 6

Gunakan tombol fungsi <F6> untuk dengan cepat beralih ke layar ini. Layar ini memungkinkan Anda untuk mengonfigurasi pengaturan terkait kecepatan kipas untuk setiap header kipas atau memantau suhu sistem/CPU Anda.

• TUNE ALL
  Memungkinkan Anda untuk menerapkan pengaturan saat ini ke semua header kipas.
• Temperature
  Menampilkan suhu area target yang dipilih saat ini.
• Fan Speed
  Menampilkan kecepatan kipas saat ini.
• Flow Rate
  Menampilkan laju aliran sistem pendingin air Anda. Tekan <Enter> pada Fan Speed untuk beralih ke fungsi ini.
• Fan Speed Control
  Memungkinkan Anda untuk menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.

Normal	Memungkinkan kipas untuk berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan kebutuhan sistem Anda. (Default)
Silent	Memungkinkan kipas untuk berjalan pada kecepatan rendah.
Manual	Memungkinkan Anda untuk menyeret node kurva untuk menyesuaikan kecepatan kipas. Atau Anda dapat menggunakan fitur EZ Tuning. Setelah menyesuaikan posisi node, tekan Apply untuk secara otomatis menghitung kemiringan kurva.
Full Speed	Memungkinkan kipas untuk berjalan pada kecepatan penuh.

• Fan Control Use Temperature Input
  Memungkinkan Anda untuk memilih suhu referensi untuk kontrol kecepatan kipas.
• Temperature Interval
  Memungkinkan Anda untuk memilih interval suhu untuk perubahan kecepatan kipas.
• FAN Control Mode

Auto	Membiarkan BIOS secara otomatis mendeteksi jenis kipas yang terpasang dan mengatur mode kontrol optimal. (Default)
Voltage	Mode tegangan direkomendasikan untuk kipas 3-pin.
PWM	Mode PWM direkomendasikan untuk kipas 4-pin.

• FAN Stop
  Mengaktifkan atau menonaktifkan fungsi penghentian kipas. Anda dapat mengatur batas suhu menggunakan kurva suhu. Kipas berhenti beroperasi ketika suhu lebih rendah dari batas. (Default: Dinonaktifkan)
• FAN Mode
  Memungkinkan Anda untuk mengatur mode operasi untuk kipas.

Slope	Menyesuaikan kecepatan kipas secara linear berdasarkan suhu. (Default)
Stair	Menyesuaikan kecepatan kipas langkah demi langkah berdasarkan suhu.

• FAN Fail Warning
  Memungkinkan sistem untuk mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau koneksi kipas ketika ini terjadi. (Default: Dinonaktifkan)
• Save Fan Profile
  Fungsi ini memungkinkan Anda untuk menyimpan pengaturan saat ini ke profil. Anda dapat menyimpan profil di BIOS atau memilih Select File in HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
• Load Fan Profile
  Fungsi ini memungkinkan Anda untuk memuat profil BIOS yang sebelumnya disimpan tanpa kerepotan mengonfigurasi ulang pengaturan BIOS. Atau Anda dapat memilih Select File in HDD/FDD/USB untuk memuat profil dari perangkat penyimpanan Anda.

Favorit

Atur opsi yang sering Anda gunakan sebagai favorit dan gunakan tombol <F11> untuk dengan cepat beralih ke halaman tempat semua opsi favorit Anda berada. Untuk menambah atau menghapus opsi favorit, buka halaman aslinya dan tekan <Insert> pada opsi tersebut. Opsi tersebut ditandai dengan tanda bintang jika diatur sebagai "favorit".

Tweaker

Apakah sistem akan bekerja dengan stabil dengan pengaturan overclock/overvoltage yang Anda buat bergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage yang salah dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen-komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan yang tidak tepat dapat mengakibatkan kegagalan sistem untuk boot. Jika ini terjadi, hapus nilai CMOS dan atur ulang board ke nilai default.)

• CPU Clock Ratio
  Memungkinkan Anda untuk mengubah rasio clock untuk CPU yang terpasang. Rentang yang dapat disesuaikan bergantung pada CPU yang dipasang.
• Ring Ratio
  Memungkinkan Anda untuk mengatur rasio CPU Uncore. Rentang yang dapat disesuaikan bergantung pada CPU yang digunakan. (Default: Auto)
• IGP Ratio ^(Note)
  Memungkinkan Anda untuk mengatur Rasio Grafis. (Default: Auto)
• AVX Disable ^(Note)
  Memungkinkan Anda untuk menonaktifkan set instruksi AVX pada CPU yang mendukung AVX. (Default: Auto)
• AVX512 Disable ^(Note)
  Memungkinkan Anda untuk menonaktifkan set instruksi AVX-512 pada CPU yang mendukung AVX-512. (Default: Auto)
• AVX Offset ^(Note)
  Ketika prosesor menjalankan beban kerja AVX, CPU Clock Ratio akan dikurangi dengan nilai offset AVX yang diinginkan. Misalnya, jika nilainya diatur ke 3, CPU Clock Ratio akan dikurangi 3 saat menjalankan instruksi AVX. (Default: Auto)
• AVX512 Offset ^(Note)
  Ketika prosesor menjalankan beban kerja AVX-512, CPU Clock Ratio akan dikurangi dengan nilai offset AVX512 yang diinginkan. Misalnya, jika nilainya diatur ke 3 (nilai harus lebih besar dari atau sama dengan nilai AVX Offset), CPU Clock Ratio akan dikurangi 3 saat menjalankan instruksi AVX-512. (Default: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Note)
    Menampilkan frekuensi tertinggi dari setiap inti.
  • CPU Over Temperature Protection ^(Note)
    Memungkinkan Anda untuk menyempurnakan nilai offset TJ Max. (Default: Auto)
  • FCLK Frequency for Early Power On ^(Note)
    Memungkinkan Anda untuk mengatur frekuensi FCLK. Pilihannya adalah: Normal(800Mhz), 1GHz, 400MHz. (Default: 1GHz)
  • Hyper-Threading Technology
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi multi-threading saat menggunakan CPU Intel yang mendukung fungsi ini. Fitur ini hanya berfungsi untuk sistem operasi yang mendukung mode multi-prosesor. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • No. of CPU Cores Enabled
    Memungkinkan Anda untuk memilih jumlah inti CPU untuk diaktifkan dalam CPU multi-inti Intel (jumlah inti CPU dapat bervariasi menurut CPU). Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Note)
    Mengaktifkan atau menonaktifkan Intel Speed Shift Technology. Mengaktifkan fitur ini memungkinkan prosesor untuk meningkatkan frekuensi operasinya lebih cepat dan kemudian meningkatkan responsivitas sistem. (Default: Enabled)
  • CPU Thermal Monitor ^(Note)
    Mengaktifkan atau menonaktifkan fungsi Intel Thermal Monitor, fungsi perlindungan CPU dari panas berlebih. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi ketika CPU terlalu panas. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Ring to Core offset (Down Bin)
    Memungkinkan Anda untuk menentukan apakah akan menonaktifkan fungsi auto-down rasio CPU Ring. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • CPU EIST Function ^(Note)
    Mengaktifkan atau menonaktifkan Enhanced Intel Speed Step Technology (EIST). Bergantung pada pemuatan CPU, Intel Teknologi EIST dapat secara dinamis dan efektif menurunkan voltase dan frekuensi inti CPU untuk mengurangi konsumsi daya rata-rata dan produksi panas. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Race To Halt (RTH)^(Note)/Energy Efficient Turbo^(Note)
    Mengaktifkan atau menonaktifkan pengaturan terkait penghematan daya CPU. (Default: Auto)
  • Intel(R) Turbo Boost Technology ^(Note)
    Memungkinkan Anda untuk menentukan apakah akan mengaktifkan teknologi Intel CPU Turbo Boost. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Note)
    Mengaktifkan atau menonaktifkan Intel Turbo Boost Max Technology 3.0. Intel Turbo Boost Max Technology 3.0 memungkinkan sistem untuk mengidentifikasi inti kinerja terbaik prosesor dan memungkinkan Anda secara manual mengarahkan beban kerja paling penting ke sana. Anda bahkan dapat menyesuaikan frekuensi setiap inti secara individual untuk pengoptimalan kinerja. (Default: Enabled)
  • CPU Flex Ratio Override
    Mengaktifkan atau menonaktifkan CPU Flex Ratio. Rasio clock CPU maksimum akan didasarkan pada nilai CPU Flex Ratio Settings jika CPU Clock Ratio diatur ke Auto. (Default: Disabled)
  • CPU Flex Ratio Settings
    Memungkinkan Anda untuk mengatur CPU Flex Ratio. Rentang yang dapat disesuaikan dapat bervariasi menurut CPU.
  • Frequency Clipping TVB ^(Note)
    Memungkinkan Anda untuk mengaktifkan atau menonaktifkan pengurangan frekuensi CPU otomatis yang dimulai oleh Thermal Velocity Boost. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Voltage reduction initiated TVB ^(Note)
    Memungkinkan Anda untuk mengaktifkan atau menonaktifkan pengurangan voltase CPU otomatis yang dimulai oleh Thermal Velocity Boost. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Memungkinkan Anda untuk mengatur rasio CPU Turbo untuk inti aktif. Auto mengatur rasio CPU Turbo sesuai dengan spesifikasi CPU. Item ini dapat dikonfigurasi hanya ketika Active Turbo Ratios diatur ke Manual. (Default: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Mengaktifkan atau menonaktifkan fungsi Intel CPU Enhanced Halt (C1E), fungsi penghematan daya CPU dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini dapat dikonfigurasi hanya ketika C-States diaktifkan. (Default: Auto)
  • C3 State Support ^(Note)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C3 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C3 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C1. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini dapat dikonfigurasi hanya ketika C-States diaktifkan. (Default: Auto)
  • C6/C7 State Support
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C6/C7 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C6/C7 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C3. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini dapat dikonfigurasi hanya ketika C-States Control diatur ke Enabled. (Default: Auto)
  • C8 State Support ^(Note)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C8 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C8 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C6/C7. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini dapat dikonfigurasi hanya ketika C-States Control diatur ke Enabled. (Default: Auto)
  • C10 State Support ^(Note)
    Memungkinkan Anda untuk menentukan apakah akan membiarkan CPU memasuki mode C10 dalam keadaan berhenti sistem. Ketika diaktifkan, frekuensi dan voltase inti CPU akan dikurangi selama keadaan berhenti sistem untuk mengurangi konsumsi daya. Keadaan C10 adalah keadaan penghematan daya yang lebih ditingkatkan daripada C8. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini dapat dikonfigurasi hanya ketika C-States Control diatur ke Enabled. (Default: Auto)
  • Package C State Limit ^(Note)
    Memungkinkan Anda untuk menentukan batas keadaan-C untuk prosesor. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. Item ini dapat dikonfigurasi hanya ketika C-States Control diatur ke Enabled. (Default: Auto)
  • CPU Power Performance ^(Note)
    Memungkinkan Anda untuk menentukan apakah akan meningkatkan kinerja CPU. (Default: Auto)
• Turbo Power Limits
  Memungkinkan Anda untuk mengatur batas daya untuk mode CPU Turbo. Ketika konsumsi daya CPU melebihi batas daya yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi daya. Auto mengatur batas daya sesuai dengan spesifikasi CPU. (Default: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Memungkinkan Anda untuk mengatur batas daya untuk mode CPU/platform/memori Turbo dan berapa lama waktu yang dibutuhkan untuk beroperasi pada batas daya yang ditentukan. Auto mengatur batas daya sesuai dengan spesifikasi CPU. Item ini dapat dikonfigurasi hanya ketika Turbo Power Limits diatur ke Enabled. (Default: Auto)
  • Core Current Limit (Amps)
    Memungkinkan Anda untuk mengatur batas arus untuk mode CPU Turbo. Ketika arus CPU melebihi batas arus yang ditentukan, CPU akan secara otomatis mengurangi frekuensi inti untuk mengurangi arus. Auto mengatur batas daya sesuai dengan spesifikasi CPU. Item ini dapat dikonfigurasi hanya ketika Turbo Power Limits diatur ke Enabled. (Default: Auto)
• Turbo Per Core Limit Control^{(Note 1)}
  Memungkinkan Anda untuk mengontrol setiap batas inti CPU secara terpisah. (Default: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Note 2)}
    Memungkinkan BIOS untuk membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori ketika diaktifkan.

Disabled	Menonaktifkan fungsi ini. (Default)
Profile1	Menggunakan pengaturan Profile 1.
Profile2(Note 2)	Menggunakan pengaturan Profile 2.

• System Memory Multiplier
  Memungkinkan Anda untuk mengatur pengali memori sistem. Auto mengatur pengali memori sesuai dengan data SPD memori. (Default: Auto)
• Memory Ref Clock
  Memungkinkan Anda untuk menyesuaikan clock referensi memori secara manual. (Default: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
  Enabled memungkinkan Qclk berjalan dalam frekuensi ganjil. (Default: Auto)
• Gear Mode ^{(Note 2)}
  Memungkinkan Anda untuk meningkatkan potensi frekuensi OC maksimum. (Default: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Menyediakan berbagai tingkatan penyetelan otomatis memori. (Default: Auto)
  • Channel Interleaving
    Mengaktifkan atau menonaktifkan interleaving saluran memori. Enabled memungkinkan sistem untuk secara bersamaan mengakses saluran memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Rank Interleaving
    Mengaktifkan atau menonaktifkan interleaving peringkat memori. Enabled memungkinkan sistem untuk secara bersamaan mengakses peringkat memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
  • Memory Boot Mode
    Menyediakan metode deteksi dan pelatihan memori.

Auto	Memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default)
Normal	BIOS secara otomatis melakukan pelatihan memori. Harap perhatikan bahwa jika sistem menjadi tidak stabil atau tidak dapat di-boot, coba hapus nilai CMOS dan atur ulang board ke nilai default. (Lihat pengantar jumper baterai/hapus CMOS di Bab "Instalasi Perangkat Keras" untuk cara menghapus nilai CMOS.)
Enable Fast Boot	Lewati deteksi dan pelatihan memori dalam beberapa kriteria khusus untuk boot memori yang lebih cepat.
Disable Fast Boot	Deteksi dan latih memori di setiap boot tunggal.

• Realtime Memory Timing
  Memungkinkan Anda untuk menyempurnakan pengaturan waktu memori setelah tahap BIOS. (Default: Auto)
• Memory Enhancement Settings
  Menyediakan beberapa pengaturan peningkatan kinerja memori: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density, dan DDR-4500+. (Default: Auto)
• Memory Channel Detection Message
  Memungkinkan Anda untuk menentukan apakah akan menampilkan pesan peringatan ketika memori tidak dipasang di saluran memori optimal. (Default: Enabled)

• SPD Info
  Menampilkan informasi tentang memori yang terpasang.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Bagian ini menyediakan pengaturan waktu memori. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan boot setelah Anda membuat perubahan pada pengaturan waktu memori. Jika ini terjadi, harap atur ulang board ke nilai default dengan memuat default yang dioptimalkan atau menghapus nilai CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Item-item ini memungkinkan Anda untuk menyesuaikan voltase CPU Vcore dan memori.
• Advanced Voltage Settings
  Submenu ini memungkinkan Anda untuk mengonfigurasi level Kalibrasi Beban-Garis, level perlindungan tegangan berlebih, dan level perlindungan arus berlebih.

(Note 1) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini. Untuk informasi lebih lanjut tentang fitur unik CPU Intel, silakan kunjungi situs web Intel.
(Note 2) Item ini hanya ada ketika Anda memasang CPU dan modul memori yang mendukung fitur ini.

Pengaturan

• Platform Power
  • Manajemen Daya Platform
    Mengaktifkan atau menonaktifkan fungsi Manajemen Daya Status Aktif (ASPM). (Default: Dinonaktifkan)
  • PEG ASPM
    Memungkinkan Anda mengonfigurasi mode ASPM untuk perangkat yang terhubung ke bus CPU PEG. Item ini dapat dikonfigurasi hanya jika Manajemen Daya Platform diatur ke Diaktifkan. (Default: Dinonaktifkan)
  • PCH ASPM
    Memungkinkan Anda mengonfigurasi mode ASPM untuk perangkat yang terhubung ke bus PCI Express Chipset. Item ini dapat dikonfigurasi hanya jika Manajemen Daya Platform diatur ke Diaktifkan. (Default: Dinonaktifkan)
  • DMI ASPM
    Memungkinkan Anda mengonfigurasi mode ASPM untuk sisi CPU dan sisi Chipset dari tautan DMI. Item ini dapat dikonfigurasi hanya jika Manajemen Daya Platform diatur ke Diaktifkan. (Default: Dinonaktifkan)
  • Power On By Keyboard
    Memungkinkan sistem dihidupkan dengan peristiwa wake-up keyboard PS/2.
    Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled	Menonaktifkan fungsi ini. (Default)
Password	Tetapkan kata sandi dengan 1~5 karakter untuk menghidupkan sistem.
Keyboard 98	Tekan tombol POWER pada keyboard Windows 98 untuk menghidupkan sistem.
Any Key	Tekan tombol apa saja untuk menghidupkan sistem.

• Power On Password
  Tetapkan kata sandi saat Power On By Keyboard diatur ke Password.
  Tekan <Enter> pada item ini dan tetapkan kata sandi hingga 5 karakter, lalu tekan <Enter> untuk menerima. Untuk menghidupkan sistem, masukkan kata sandi dan tekan <Enter>.
  Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada item ini. Saat diminta kata sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.
• Power On By Mouse
  Memungkinkan sistem dihidupkan dengan peristiwa wake-up mouse PS/2.
  Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Disabled	Menonaktifkan fungsi ini. (Default)
Move	Gerakkan mouse untuk menghidupkan sistem.
Double Click	Klik dua kali tombol kiri pada mouse untuk menghidupkan sistem.

• ErP
  Menentukan apakah sistem harus menggunakan daya paling sedikit dalam status S5 (shutdown). (Default: Dinonaktifkan)
  Catatan: Saat item ini diatur ke Diaktifkan, fungsi-fungsi berikut akan menjadi tidak tersedia: Lanjutkan dengan Alarm, hidupkan dengan mouse, dan hidupkan dengan keyboard.
• Soft-Off by PWR-BTTN
  Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.

Instant-Off	Tekan tombol daya dan sistem akan langsung mati. (Default)
Delay 4 Sec.	Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan memasuki mode penangguhan.

• Resume by Alarm
  Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Dinonaktifkan)
  Jika diaktifkan, atur tanggal dan waktu sebagai berikut:
  • Wake up day: Hidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
  • Wake up hour/minute/second: Atur waktu saat sistem akan dihidupkan secara otomatis.

Catatan: Saat menggunakan fungsi ini, hindari shutdown yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.

• Power Loading
  Mengaktifkan atau menonaktifkan dummy load. Saat catu daya berada pada beban rendah, perlindungan diri akan aktif sehingga mati atau gagal. Jika ini terjadi, harap atur ke Diaktifkan. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
• RC6(Render Standby)
  Memungkinkan Anda menentukan apakah akan membiarkan grafis onboard memasuki mode standby untuk mengurangi konsumsi daya. (Default: Diaktifkan)
• AC BACK
  Menentukan status sistem setelah kembalinya daya dari kehilangan daya AC.

Memory	Sistem kembali ke status bangun terakhir yang diketahui setelah kembalinya daya AC.
Always On	Sistem dihidupkan setelah kembalinya daya AC.
Always Off	Sistem tetap mati setelah kembalinya daya AC. (Default)

• IO Ports
  • Initial Display Output
    Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.

IGFX(Note)	Menetapkan grafis onboard sebagai tampilan pertama.
PCIe 1 Slot	Menetapkan kartu grafis pada slot PCIEX16 sebagai tampilan pertama. (Default)
PCIe 2 Slot	Menetapkan kartu grafis pada slot PCIEX4 sebagai tampilan pertama.

Item ini dapat dikonfigurasi hanya jika CSM Support diatur ke Diaktifkan.

• Internal Graphics
  Mengaktifkan atau menonaktifkan fungsi grafis onboard. (Default: Auto)
• DVMT Pre-Allocated
  Memungkinkan Anda mengatur ukuran memori grafis onboard. (Default: 64M)
• DVMT Total Gfx Mem
  Memungkinkan Anda mengalokasikan ukuran memori DVMT dari grafis onboard. Pilihannya adalah: 128M, 256M, MAX. (Default: 256M)
• Aperture Size
  Memungkinkan Anda mengatur jumlah maksimum memori sistem yang dapat dialokasikan ke kartu grafis.
  Pilihannya adalah: 128MB, 256MB, 512MB, 1024MB, dan 2048MB. (Default: 256MB)
• OnBoard LAN Controller
  Mengaktifkan atau menonaktifkan fungsi LAN onboard. (Default: Diaktifkan)
  Jika Anda ingin menginstal kartu jaringan tambahan pihak ke-3 alih-alih menggunakan LAN onboard, atur item ini ke Dinonaktifkan.
• Audio Controller
  Mengaktifkan atau menonaktifkan fungsi audio onboard. (Default: Diaktifkan)
  Jika Anda ingin menginstal kartu audio tambahan pihak ke-3 alih-alih menggunakan audio onboard, atur item ini ke Dinonaktifkan.
• Above 4G Decoding
  Mengaktifkan atau menonaktifkan perangkat yang mendukung 64-bit untuk didekodekan di atas ruang alamat 4 GB (hanya jika sistem Anda mendukung dekode PCI 64-bit). Atur ke Diaktifkan jika lebih dari satu kartu grafis canggih terpasang dan drivernya tidak dapat diluncurkan saat memasuki sistem operasi (karena ruang alamat memori 4 GB yang terbatas). (Default: Dinonaktifkan)
• IOAPIC 24-119 Entries
  Mengaktifkan atau menonaktifkan fungsi ini. (Default: Diaktifkan)

• Super IO Configuration
  • Serial Port
    Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)
• USB Configuration
  • Legacy USB Support
    Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Diaktifkan)
  • XHCI Hand-off
    Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Diaktifkan)
  • USB Mass Storage Driver Support
    Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Diaktifkan)
  • Mass Storage Devices
    Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul saat perangkat penyimpanan USB dipasang.
• Network Stack Configuration
  • Network Stack
    Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Windows Deployment Services. (Default: Dinonaktifkan)
  • IPv4 PXE Support
    Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • IPv4 HTTP Support
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • IPv6 PXE Support
    Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • IPv6 HTTP Support
    Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
  • PXE boot wait time
    Memungkinkan Anda mengonfigurasi berapa lama menunggu sebelum Anda dapat menekan <Esc> untuk membatalkan boot PXE.
  • Media detect count
    Memungkinkan Anda mengatur jumlah waktu untuk memeriksa keberadaan media.
• NVMe Configuration
  Menampilkan informasi tentang SSD PCIe M.2 NVME Anda jika dipasang.
• SATA And RST Configuration
  • SATA Controller(s)
    Mengaktifkan atau menonaktifkan kontroler SATA terintegrasi. (Default: Diaktifkan)
  • SATA Mode Selection
    Mengaktifkan atau menonaktifkan Optane untuk kontroler SATA yang terintegrasi dalam Chipset atau mengonfigurasi kontroler SATA ke mode AHCI.

Intel RST Premium With Intel Optane System Acceleration	Mengaktifkan Optane untuk kontroler SATA.
AHCI	Mengonfigurasi kontroler SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA tingkat lanjut seperti Native Command Queuing dan hot plug. (Default)

• Aggressive LPM Support
  Mengaktifkan atau menonaktifkan fitur hemat daya, ALPM (Aggressive Link Power Management), untuk kontroler SATA Chipset. (Default: Dinonaktifkan)
• Port 0/1/2/3/4/5
  Mengaktifkan atau menonaktifkan setiap port SATA. (Default: Diaktifkan)
• SATA Port 0/1/2/3/4/5 DevSlp
  Memungkinkan Anda menentukan apakah akan membiarkan perangkat SATA yang terhubung masuk ke mode sleep. (Default: Dinonaktifkan)
• Hot plug
  Mengaktifkan atau menonaktifkan kemampuan hot plug untuk setiap port SATA. (Default: Dinonaktifkan)
• Configured as eSATA
  Mengaktifkan atau menonaktifkan dukungan untuk perangkat SATA eksternal.

• Realtek PCIe 2.5GBE Family Controller
  Sub-menu ini menyediakan informasi tentang konfigurasi LAN dan opsi konfigurasi terkait.
• Miscellaneous
  • LEDs in System Power On State
    Memungkinkan Anda mengaktifkan atau menonaktifkan pencahayaan LED motherboard saat sistem hidup.

Off	Menonaktifkan mode pencahayaan yang dipilih saat sistem hidup.
On	Mengaktifkan mode pencahayaan yang dipilih saat sistem hidup. (Default)

• LEDs in Sleep, Hibernation, and Soft Off States
  Memungkinkan Anda mengatur mode pencahayaan LED motherboard dalam status sistem S3/S4/S5. Item ini dapat dikonfigurasi saat LEDs in System Power On State diatur ke On.

Off	Menonaktifkan mode pencahayaan yang dipilih saat sistem memasuki status S3/S4/S5. (Default)
On	Mengaktifkan mode pencahayaan yang dipilih saat sistem memasuki status S3/S4/S5.

• Intel Platform Trust Technology (PTT)
  Mengaktifkan atau menonaktifkan Teknologi Intel PTT. (Default: Dinonaktifkan)
• 3DMark01 Enhancement
  Memungkinkan Anda menentukan apakah akan meningkatkan beberapa kinerja benchmark lama. (Default: Dinonaktifkan)
• CPU PCIe Link Speed
  Memungkinkan Anda mengatur mode operasi slot PCI Express yang dikendalikan CPU ke Gen 1, Gen 2, Gen 3, atau Gen 4 ^(Catatan). Mode operasi aktual tunduk pada spesifikasi perangkat keras setiap slot. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
• PCH PCIe Link Speed
  Memungkinkan Anda mengatur mode operasi slot PCI Express yang dikendalikan Chipset ke Gen 1, Gen 2, atau Gen 3. Mode operasi aktual tunduk pada spesifikasi perangkat keras setiap slot. Auto memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Auto)
• VT-d
  Mengaktifkan atau menonaktifkan Teknologi Virtualisasi Intel untuk I/O Terarah. (Default: Diaktifkan)

• Trusted Computing
  Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).
• PC Health Status
  • Reset Case Open Status

Disabled	Menyimpan atau menghapus catatan status intrusi sasis sebelumnya. (Default)
Enabled	Menghapus catatan status intrusi sasis sebelumnya dan bidang Case Open akan menunjukkan "No" saat boot berikutnya.

• Case Open
  Menampilkan status deteksi perangkat deteksi intrusi sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menunjukkan "Yes", jika tidak, akan menunjukkan "No". Untuk menghapus catatan status intrusi sasis, atur Reset Case Open Status ke Diaktifkan, simpan pengaturan ke CMOS, lalu restart sistem Anda.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Menampilkan voltase sistem saat ini.

(Catatan) Item ini hanya ada saat Anda memasang CPU yang mendukung fitur ini.

Info Sistem

Bagian ini menyediakan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.

• Access Level
  Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang diatur, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.
• System Language
  Memilih bahasa default yang digunakan oleh BIOS.
• System Date
  Mengatur tanggal sistem. Format tanggal adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
• System Time
  Mengatur waktu sistem. Format waktu adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.

• Plug in Devices Info
  Menampilkan informasi tentang perangkat PCI Express dan M.2 Anda jika dipasang.
• Q-Flash
  Memungkinkan Anda mengakses utilitas Q-Flash untuk memperbarui BIOS atau mencadangkan konfigurasi BIOS saat ini.

Boot

• Bootup NumLock State
  Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: On)
• CFG Lock
  Mengaktifkan atau menonaktifkan fungsi MSR 0xE2. (Default: Disabled)
• Security Option
  Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan boot, atau hanya saat Anda masuk ke Pengaturan BIOS. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Administrator Password/User Password.

Setup	Kata sandi hanya diperlukan untuk masuk ke program Pengaturan BIOS.
System	Kata sandi diperlukan untuk melakukan boot sistem dan untuk masuk ke program Pengaturan BIOS. (Default)

• Full Screen LOGO Show
  Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat startup sistem. Disabled melewati Logo GIGABYTE saat sistem dimulai. (Default: Enabled)
• Boot Option Priorities
  Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diawali dengan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diawali dengan string "UEFI:".
  Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 10 64-bit, pilih drive optik yang berisi disk instalasi Windows 10 64-bit dan diawali dengan string "UEFI:".
• Fast Boot
  Mengaktifkan atau menonaktifkan Fast Boot untuk memperpendek proses boot OS. Ultra Fast menyediakan kecepatan boot tercepat. (Default: Disable Link)
• SATA Support

Last Boot SATA Devices Only	Kecuali untuk drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)
All SATA Devices	Semua perangkat SATA berfungsi dalam sistem operasi dan selama POST.

Item ini hanya dapat dikonfigurasi ketika Fast Boot diatur ke Enabled atau Ultra Fast.

• VGA Support
  Memungkinkan Anda untuk memilih jenis sistem operasi mana yang akan di-boot.

Auto	Mengaktifkan hanya ROM opsi legacy.
EFI Driver	Mengaktifkan ROM opsi EFI. (Default)

Item ini hanya dapat dikonfigurasi ketika Fast Boot diatur ke Enabled atau Ultra Fast.

• USB Support

Disable Link	Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
Full Initial	Semua perangkat USB berfungsi dalam sistem operasi dan selama POST. (Default)
Partial Initial	Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini hanya dapat dikonfigurasi ketika Fast Boot diatur ke Enabled atau Ultra Fast. Fungsi ini dinonaktifkan ketika Fast Boot diatur ke Ultra Fast.

• NetWork Stack Driver Support

Disable Link	Menonaktifkan booting dari jaringan. (Default)
Enabled	Mengaktifkan booting dari jaringan.

Item ini hanya dapat dikonfigurasi ketika Fast Boot diatur ke Enabled atau Ultra Fast.

• Next Boot After AC Power Loss

Normal Boot	Mengaktifkan boot normal setelah kembalinya daya AC. (Default)
Fast Boot	Menyimpan pengaturan Fast Boot setelah kembalinya daya AC.

Item ini hanya dapat dikonfigurasi ketika Fast Boot diatur ke Enabled atau Ultra Fast.

• Mouse Speed
  Memungkinkan Anda untuk mengatur kecepatan gerakan kursor mouse. (Default: 1 X)
• Windows 10 Features
  Memungkinkan Anda untuk memilih sistem operasi yang akan diinstal. (Default: Windows 10)
• CSM Support
  Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC legacy.

Enabled	Mengaktifkan UEFI CSM.
Disabled	Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS. (Default)

• LAN PXE Boot Option ROM
  Memungkinkan Anda untuk memilih apakah akan mengaktifkan ROM opsi legacy untuk pengontrol LAN. (Default: Disabled) Item ini hanya dapat dikonfigurasi ketika CSM Support diatur ke Enabled.
• Storage Boot Option Control
  Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi legacy untuk pengontrol perangkat penyimpanan.

Do not launch	Menonaktifkan ROM opsi.
UEFI	Mengaktifkan hanya ROM opsi UEFI.
Legacy	Mengaktifkan hanya ROM opsi legacy. (Default)

Item ini hanya dapat dikonfigurasi ketika CSM Support diatur ke Enabled.

• Other PCI devices
  Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi Legacy untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.

Do not launch	Menonaktifkan ROM opsi.
UEFI	Mengaktifkan hanya ROM opsi UEFI. (Default)
Legacy	Mengaktifkan hanya ROM opsi legacy.

Item ini hanya dapat dikonfigurasi ketika CSM Support diatur ke Enabled.

• Administrator Password
  Memungkinkan Anda untuk mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat startup sistem dan saat memasuki Pengaturan BIOS. Berbeda dari kata sandi pengguna, kata sandi administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS.
• User Password
  Memungkinkan Anda untuk mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat startup sistem dan saat memasuki Pengaturan BIOS. Namun, kata sandi pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu, tetapi tidak semuanya.
  Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan yang benar terlebih dahulu. Ketika diminta kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi ketika diminta untuk mengonfirmasi.
  CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

• Secure Boot
  Memungkinkan Anda untuk mengaktifkan atau menonaktifkan Secure Boot dan mengonfigurasi pengaturan terkait. Item ini hanya dapat dikonfigurasi ketika CSM Support diatur ke Disabled.
  • Preferred Operating Mode
    Memungkinkan Anda untuk memilih apakah akan masuk ke mode Mudah atau mode Lanjutan setelah memasuki Pengaturan BIOS. Auto masuk ke mode BIOS tempat terakhir kali. (Default: Auto)

Simpan & Keluar

• Save & Exit Setup
  Tekan <Enter> pada item ini dan pilih Yes. Ini menyimpan perubahan ke CMOS dan keluar dari program Pengaturan BIOS. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama Pengaturan BIOS.
• Exit Without Saving
  Tekan <Enter> pada item ini dan pilih Yes. Ini keluar dari Pengaturan BIOS tanpa menyimpan perubahan yang dibuat dalam Pengaturan BIOS ke CMOS. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama Pengaturan BIOS.
• Load Optimized Defaults
  Tekan <Enter> pada item ini dan pilih Yes untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem beroperasi dalam keadaan optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah menghapus nilai CMOS.
• Boot Override
  Memungkinkan Anda untuk memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes untuk mengonfirmasi. Sistem Anda akan memulai ulang secara otomatis dan melakukan boot dari perangkat itu.
• Save Profiles
  Fungsi ini memungkinkan Anda untuk menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Select File in HDD/FDD/USB untuk menyimpan profil ke perangkat penyimpanan Anda.
• Load Profiles
  Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa kerepotan mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat dan kemudian tekan <Enter> untuk menyelesaikan. Anda dapat memilih Select File in HDD/FDD/USB untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan baik (catatan terakhir yang diketahui baik).

Menginstal Intel Optane Memory dan Storage Management

Langkah-langkah:

1. Setelah memasuki sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Pada layar Xpress Install, pilih Intel Rapid Storage Technology untuk menginstal dan ikuti instruksi pada layar untuk menyelesaikan instalasi. Setelah selesai, restart sistem.
2. Setelah Anda menginstal driver motherboard yang disertakan, pastikan koneksi Internet Anda berfungsi dengan baik. Sistem akan secara otomatis menginstal perangkat lunak dari Intel. Restart sistem setelah driver diinstal.

Mengaktifkan Intel Optane Memory

1. Persyaratan Sistem
   1. Intel Optane memory.
   2. Memori Optane harus memiliki kapasitas minimal 16 GB, dan harus memiliki kapasitas yang sama atau lebih kecil dari hard drive/SSD yang akan dipercepat.
   3. Memori Optane tidak dapat digunakan untuk mempercepat array RAID yang ada; hard drive/SSD yang dipercepat tidak dapat disertakan dalam array RAID.
   4. Hard drive/SSD yang akan dipercepat harus berupa hard drive SATA atau M.2 SATA SSD.
   5. Hard drive/SSD yang akan dipercepat dapat berupa drive sistem atau drive data. Drive sistem harus diformat GPT dan memiliki Windows 10 64-bit (atau versi yang lebih baru) yang terinstal di dalamnya. Drive data juga harus diformat GPT.
   6. Disk driver motherboard.
   7. Pengontrol SATA harus diatur dalam mode Intel RST Premium Dengan Akselerasi Sistem Intel Optane.
2. Panduan Instalasi
   1. Buka Settings\IO Ports\SATA And RST Configuration dan pastikan RST Control PCIe Storage Devices diatur ke Manual. Kemudian, tergantung pada konektor M.2 mana Anda menginstal memori Optane, atur item PCIe Storage Dev on Port XX yang sesuai ke RST Controlled.
   2. Setelah kembali memasuki sistem operasi, luncurkan aplikasi Intel Optane Memory and Storage Management dari menu Start. Jika Anda menginstal lebih dari satu memori Optane, harap pilih salah satu yang akan Anda gunakan. Kemudian pilih drive mana yang akan dipercepat. Klik Enable Intel Optane Memory. Semua data pada memori Optane akan dihapus. Pastikan Anda mencadangkan data sebelum melanjutkan. Ikuti instruksi pada layar untuk melanjutkan. Setelah selesai, restart sistem.
   3. Luncurkan aplikasi Intel Optane Memory and Storage Management dari menu Start dan pastikan Intel Optane Memory telah diaktifkan.
   4. Jika Anda ingin mempercepat drive sistem, Anda dapat memilih folder, file, atau aplikasi tertentu untuk dipercepat menggunakan fungsi Intel Optane Memory Pinning. (Memori Optane yang digunakan harus memiliki kapasitas minimal 32 GB.)

• Memori Optane tidak dapat digunakan untuk mempercepat M.2 PCIe SSD.
• Jika lebih dari satu memori Optane diinstal, Anda hanya dapat memilih salah satunya untuk mempercepat drive boot berbasis SATA Anda. Yang lain hanya dapat digunakan sebagai drive data.
• Jangan tiba-tiba melepas memori Optane. Melakukannya akan menyebabkan sistem operasi berhenti berfungsi dengan benar.
• Jika Anda ingin mengubah/menghapus memori Optane, Anda harus menonaktifkannya terlebih dahulu menggunakan aplikasi Intel Optane Memory and Storage Management.
• Setelah mengaktifkan memori Optane, pengaturan BIOS terkait akan tetap ada bahkan setelah pembaruan BIOS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengaktifkan memori Intel Optane.

Instalasi Driver

• Sebelum menginstal driver, instal terlebih dahulu sistem operasi.
• Setelah menginstal sistem operasi, masukkan disk driver motherboard ke dalam drive optik Anda. Klik pesan "Ketuk untuk memilih apa yang terjadi dengan disk ini" di sudut kanan atas layar dan pilih "Jalankan Run.exe." (Atau buka My Computer, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" (Instal Xpress) akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang direkomendasikan untuk diinstal. Anda dapat mengklik tombol Xpress Install (Instal Xpress) dan "Xpress Install" (Instal Xpress) akan menginstal semua driver yang dipilih. Atau klik panah ikon untuk menginstal driver yang Anda butuhkan secara individual.

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sirkuit dan komponen elektronik halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum instalasi, baca dengan cermat manual pengguna dan ikuti prosedur ini:

• Sebelum instalasi, pastikan sasis sesuai untuk motherboard.
• Sebelum instalasi, jangan melepas atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
• Selalu lepaskan daya AC dengan mencabut kabel daya dari stop kontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
• Saat menghubungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan mereka terhubung dengan erat dan aman.
• Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
• Yang terbaik adalah memakai tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh terlebih dahulu benda logam untuk menghilangkan listrik statis.
• Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
• Sebelum menghubungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
• Sebelum menghidupkan daya, pastikan tegangan catu daya telah diatur sesuai dengan standar tegangan lokal.
• Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya komponen perangkat keras Anda terhubung.
• Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
• Pastikan tidak ada sekrup atau komponen logam sisa yang diletakkan di motherboard atau di dalam casing komputer.
• Jangan letakkan sistem komputer di permukaan yang tidak rata.
• Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
• Menghidupkan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada komponen sistem serta bahaya fisik bagi pengguna.
• Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait dengan penggunaan produk, harap konsultasikan dengan teknisi komputer bersertifikat.
• Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan instruksi pemasangan dan/atau pembumiannya.

Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

Silakan kunjungi situs web GIGABYTE untuk informasi pemecahan masalah lebih lanjut.

Untuk detail produk lebih lanjut, silakan kunjungi situs web GIGABYTE.

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Manual Gigabyte B560M AORUS ELITE

Bahasa yang tersedia
