Εγχειρίδιο Gigabyte B560M AORUS ELITE

Αναγνώριση της αναθεώρησης του προϊόντος σας

Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, το "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν ενημερώσετε το BIOS, τα προγράμματα οδήγησης της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα

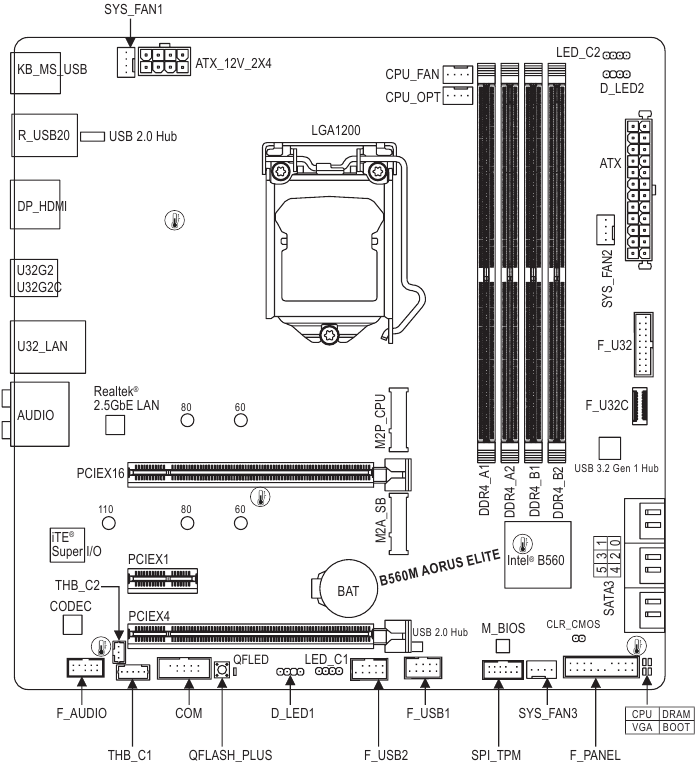

Διάταξη προϊόντος

Αισθητήρας θερμοκρασίας

Περιεχόμενα συσκευασίας

• Μητρική πλακέτα B560M AORUS ELITE
• Δίσκος οδηγού μητρικής πλακέτας
• Εγχειρίδιο χρήστη
• Δύο καλώδια SATA
• Βίδα(ες) M.2/στήριγμα(τα) M.2

*Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που θα αποκτήσετε. Τα περιεχόμενα του κουτιού υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

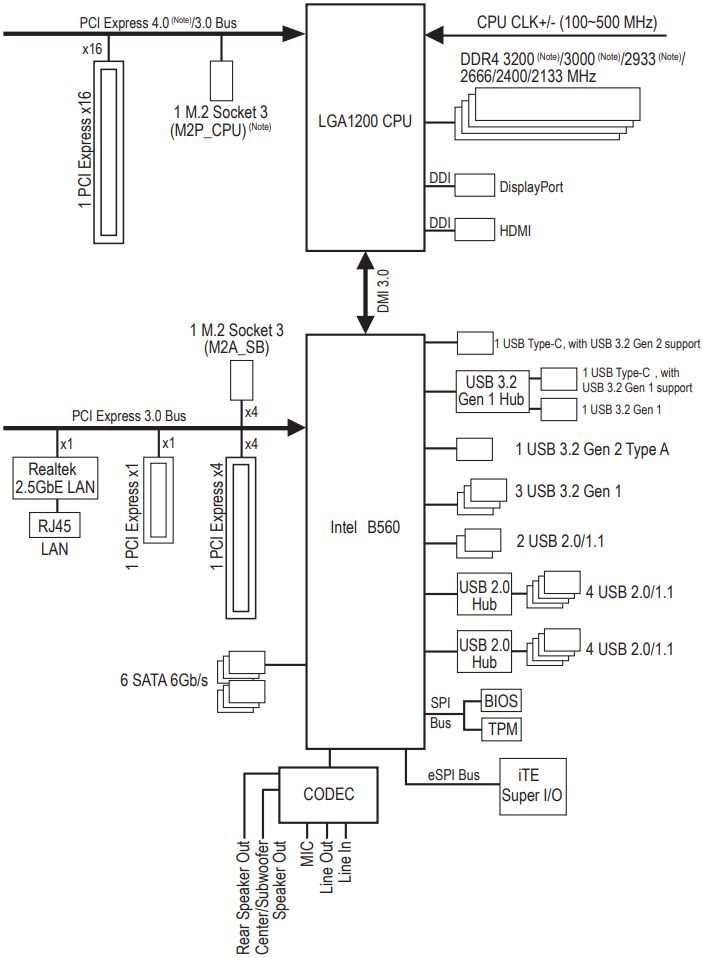

Διάγραμμα μπλοκ συσκευής

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

Εγκατάσταση Υλικού

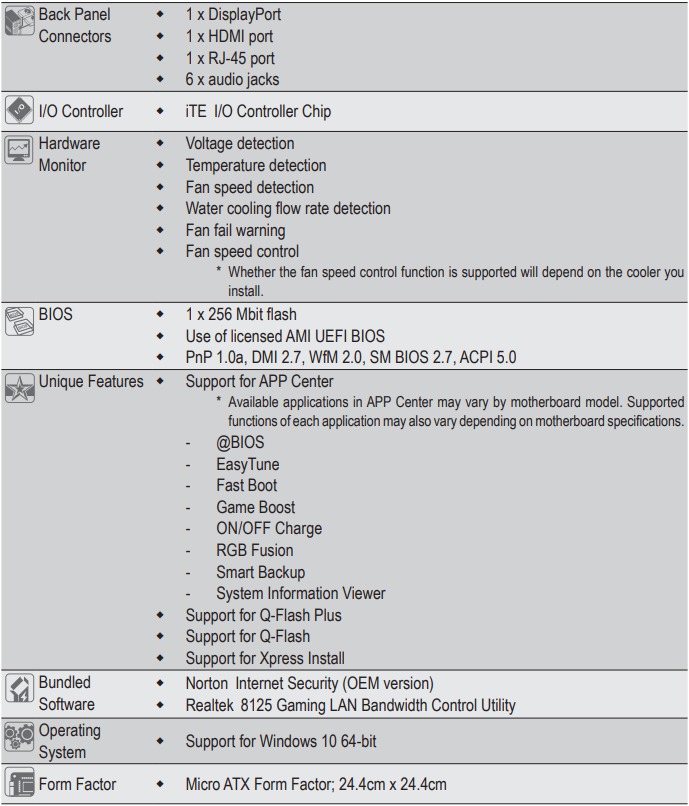

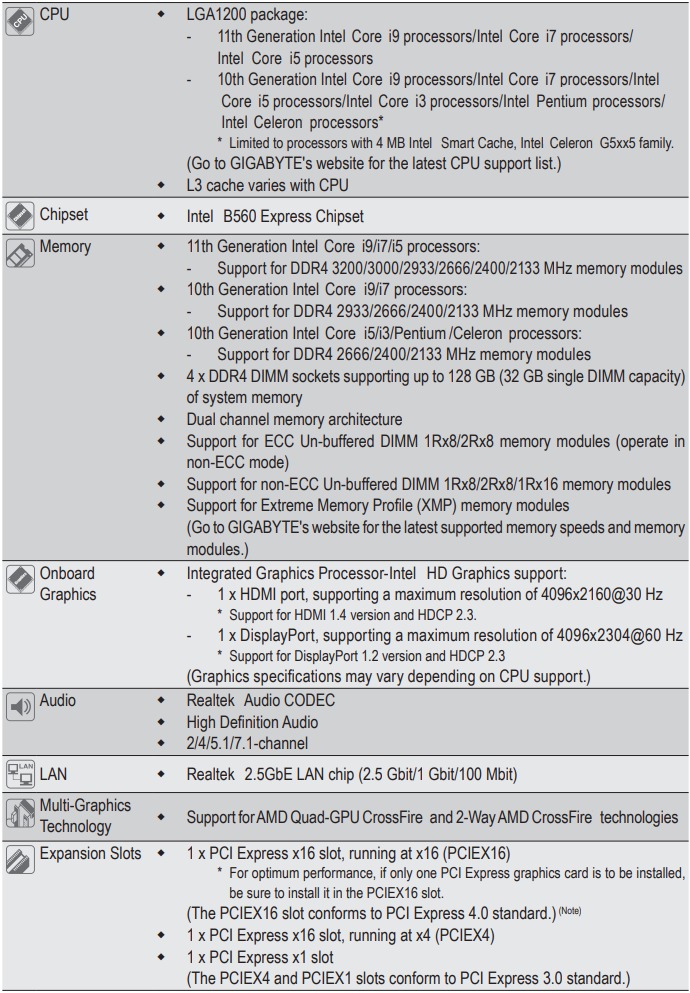

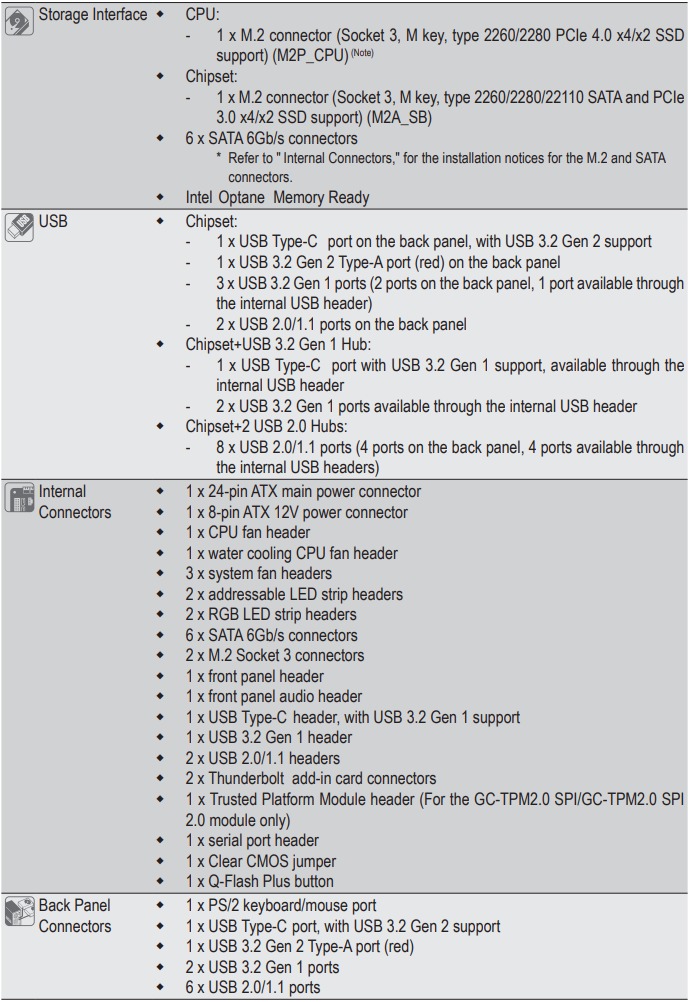

Προδιαγραφές Προϊόντος

(Σημείωση) Υποστηρίζεται μόνο από επεξεργαστές 11ης γενιάς.

*Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις σχετικές με το προϊόν πληροφορίες χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Επισκεφθείτε τη σελίδα Support\Utility List (Λίστα Υποστήριξης\Βοηθητικών Προγραμμάτων) στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

1. Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
   (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
2. Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποτρέψετε την πρόκληση ζημιάς στο υλικό.
3. Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν είναι λανθασμένα προσανατολισμένη. (Εναλλακτικά, μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
4. Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
5. Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση και ζημιά στην CPU.
6. Ρυθμίστε τη συχνότητα του κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται να ρυθμιστεί η συχνότητα του συστήματος διαύλου πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

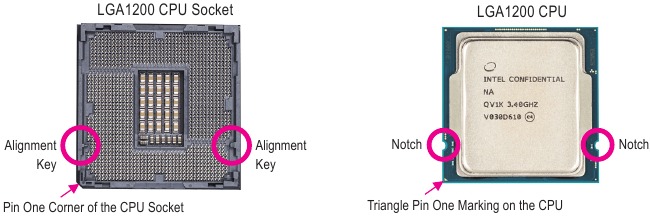

Εγκατάσταση της CPU
Εντοπίστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Ενδέχεται να αποκολληθεί αυτόματα από την πλάκα φόρτωσης κατά τη διαδικασία επανασύνδεσης του μοχλού αφού εισαγάγετε την CPU.

Εγκατάσταση της Μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip.
  (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποτρέψετε την πρόκληση ζημιάς στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο προς μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση Μνήμης Διπλού Καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα εντοπίσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR4_A1, DDR4_A2
• Κανάλι B: DDR4_B1, DDR4_B2

Συνιστώμενη Διαμόρφωση Μνήμης Διπλού Καναλιού
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Μονάδες	- -	DS/SS	- -	DS/SS
4 Μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Μονομερής, DS=Διπλής Όψης, "- -"=Χωρίς Μνήμη)

Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας διπλού καναλιού εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Κατά την ενεργοποίηση της λειτουργίας διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip.

Εγκατάσταση Κάρτας Επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποτρέψετε την πρόκληση ζημιάς στο υλικό.

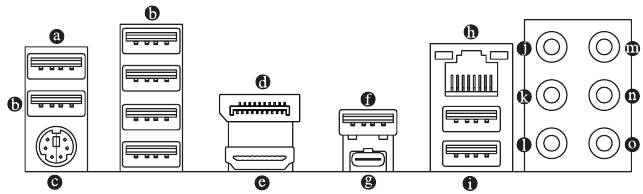

Συνδέσεις Πίσω Πίνακα

1. Θύρα USB 2.0/1.1 (Θύρα Q-Flash Plus)
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Σημείωση)}, βεβαιωθείτε ότι έχετε εισαγάγει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
   (Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) της ιστοσελίδας της GIGABYTE.
2. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
3. Θύρα Πληκτρολογίου/Ποντικιού PS/2
   Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
4. DisplayPort
   Το DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Το DisplayPort μπορεί να υποστηρίξει μηχανισμούς προστασίας περιεχομένου HDCP 2.3. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 4096x2304@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
5. Θύρα HDMI
   Η θύρα HDMI υποστηρίζει μορφές HDCP 2.3 και Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192 KHz/16 bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@30 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής DisplayPort/HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort/HDMI. (Το όνομα στοιχείου μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
6. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα USB Type-C
   Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με την προδιαγραφή USB 3.2 Gen 1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
8. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED θύρας LAN.


LED Σύνδεσης/Ταχύτητας:
Κατάσταση	Περιγραφή
Πορτοκαλί	Ρυθμός δεδομένων 2,5 Gbps
Πράσινο	Ρυθμός δεδομένων 1 Gbps
Ανενεργό	Ρυθμός δεδομένων 100 Mbps
LED Δραστηριότητας:
Κατάσταση	Περιγραφή
Αναβοσβήνει	Πραγματοποιείται μετάδοση ή λήψη δεδομένων
Ανενεργό	Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων

9. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
10. Έξοδος Ηχείου Κέντρου/Subwoofer (Πορτοκαλί)
    Χρησιμοποιήστε αυτό το βύσμα ήχου για να συνδέσετε ηχεία κέντρου/subwoofer.
11. Έξοδος Πίσω Ηχείου (Μαύρο)
    Χρησιμοποιήστε αυτό το βύσμα ήχου για να συνδέσετε πίσω ηχεία.
12. Έξοδος Πλευρικού Ηχείου (Γκρι)
    Χρησιμοποιήστε αυτό το βύσμα ήχου για να συνδέσετε πλευρικά ηχεία.
13. Είσοδος Γραμμής (Μπλε)
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτό το βύσμα ήχου για συσκευές εισόδου γραμμής, όπως μια οπτική μονάδα δίσκου, walkman κ.λπ.
14. Έξοδος Γραμμής/Έξοδος Μπροστινού Ηχείου (Πράσινο)
    Η υποδοχή εξόδου γραμμής.
15. Είσοδος Μικροφώνου (Ροζ)
    Η υποδοχή εισόδου μικροφώνου.

Διαμορφώσεις Βυσμάτων Ήχου:
Βύσμα	Ακουστικά/ 2 καναλιών	4 καναλιών	5.1 καναλιών	7.1 καναλιών
Έξοδος Ηχείου Κέντρου/Subwoofer
Έξοδος Πίσω Ηχείου
Έξοδος Πλευρικού Ηχείου
Είσοδος Γραμμής
Έξοδος Γραμμής/Έξοδος Μπροστινού Ηχείου
Είσοδος Μικροφώνου

Μπορείτε να αλλάξετε τη λειτουργικότητα ενός βύσματος ήχου χρησιμοποιώντας το λογισμικό ήχου.

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση του πίσω πίνακα, πρώτα αφαιρέστε το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από τη σύνδεση. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στη σύνδεση του καλωδίου.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

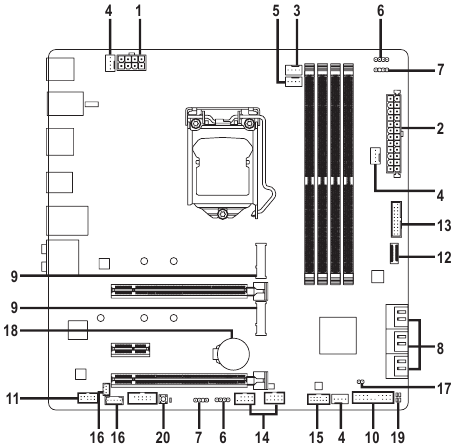

Εσωτερικές Συνδέσεις

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις συνδέσεις που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

1/2. ATX_12V_2X4/ATX (Υποδοχή Τροφοδοσίας 2x4 12V και Υποδοχή Κύριας Τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει σχέδιο ασφαλείας. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό.
Η υποδοχή τροφοδοσίας 12V παρέχει κυρίως ρεύμα στην CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V_2X4:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 12V 2x4 ακίδων)	5	+12V (Μόνο για 12V 2x4 ακίδων)
2	GND (Μόνο για 12V 2x4 ακίδων)	6	+12V (Μόνο για 12V 2x4 ακίδων)
3	GND	7	+12V
4	GND	8	+12V

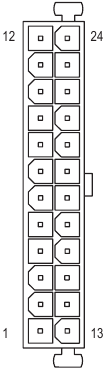

ATX:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (μαλακό On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για ATX 2x12 ακίδων)	23	+5V (Μόνο για ATX 2x12 ακίδων)
12	3.3V (Μόνο για ATX 2x12 ακίδων)	24	GND (Μόνο για ATX 2x12 ακίδων)

3/4. CPU_FAN/SYS_FAN1/2/3 (Επικεφαλίδες Ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρων σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρων διαθέτουν σχέδιο εισαγωγής ασφαλείας. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο σασί.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος Ταχύτητας Τάσης
3	Αίσθηση
4	Έλεγχος Ταχύτητας PWM

5. CPU_OPT (Επικεφαλίδα Ανεμιστήρα CPU Υδρόψυξης)
   Η κεφαλίδα ανεμιστήρα είναι 4 ακίδων και διαθέτει σχέδιο εισαγωγής ασφαλείας. Οι περισσότερες κεφαλίδες ανεμιστήρων διαθέτουν σχέδιο εισαγωγής ασφαλείας. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος Ταχύτητας Τάσης
3	Αίσθηση
4	Έλεγχος Ταχύτητας PWM
Σύνδεσμος	CPU_FAN	SYS_FAN1~3	CPU_OPT
Μέγιστο Ρεύμα	2A	2A	2A
Μέγιστη Ισχύς	24W	24W	24W

• Βεβαιωθείτε ότι έχετε συνδέσει καλώδια ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

6. LED_C1/LED_C2 (Κεφαλίδες Λωρίδας LED RGB)
   Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής λωρίδας LED 5050 RGB (12V/G/R/B), με μέγιστη ισχύ 2A (12V) και μέγιστο μήκος 2m.


Αρ. ακροδέκτη	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε τη λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης ισχύος RGB LED Strip (επισημασμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

7. D_LED1/D_LED2 (Διευθυνσιοδοτούμενες Κεφαλίδες Λωρίδας LED)
   Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης λωρίδας LED 5050, με μέγιστη ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.


Αρ. ακροδέκτη	Ορισμός
1	V (5V)
2	Δεδομένα
3	Χωρίς ακροδέκτη
4	GND

Συνδέστε τη διευθυνσιοδοτούμενη λωρίδα LED στην κεφαλίδα. Ο ακροδέκτης ισχύος (επισημασμένος με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της διευθυνσιοδοτούμενης κεφαλίδας λωρίδας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της λωρίδας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά Χαρακτηριστικά" της ιστοσελίδας της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

8. SATA3 0/1/2/3/4/5 (Συνδέσεις SATA 6Gb/s)
   Οι συνδέσεις SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε σύνδεση SATA υποστηρίζει μία μόνο συσκευή SATA.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε τη δυνατότητα άμεσης σύνδεσης για τις θύρες SATA, ανατρέξτε στο Κεφάλαιο "Ρύθμιση BIOS", "Ρυθμίσεις\Θύρες IO\ Διαμόρφωση SATA And RST", για περισσότερες πληροφορίες.

9. M2P_CPU ^{(Σημείωση)}/M2A_SB (Υποδοχές M.2 Socket 3)
   Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD ή M.2 PCIe SSD.


Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

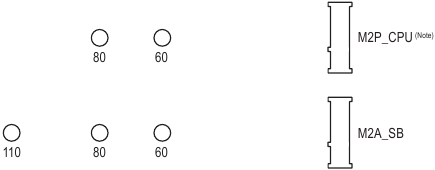

1. Εντοπίστε την υποδοχή M.2 όπου θα εγκαταστήσετε το M.2 SSD, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα. (Μόνο η υποδοχή M2P_CPU διαθέτει ψύκτρα.) Αφαιρέστε την προστατευτική μεμβράνη από το θερμικό μαξιλάρι στην υποδοχή M.2.
2. Εντοπίστε την κατάλληλη οπή στερέωσης με βάση το μήκος της μονάδας M.2 SSD. Εάν είναι απαραίτητο, σφίξτε το παρεχόμενο στήριγμα στην επιθυμητή οπή στερέωσης. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.
3. Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, χρησιμοποιήστε τη βίδα που περιλαμβάνεται για να το στερεώσετε στην υποδοχή. Αντικαταστήστε την ψύκτρα και στερεώστε την στην αρχική οπή. Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας πριν αντικαταστήσετε την ψύκτρα.

Ειδοποιήσεις Εγκατάστασης για τις Υποδοχές M.2 και SATA:

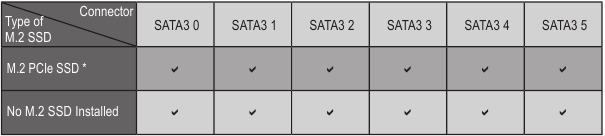

Η διαθεσιμότητα των συνδέσεων SATA ενδέχεται να επηρεαστεί από τον τύπο της συσκευής που είναι εγκατεστημένη στις υποδοχές M.2. Η υποδοχή M2A_SB μοιράζεται εύρος ζώνης με την υποδοχή SATA3 1. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες.

• M2P_CPU^{(Σημείωση)}:


: Διαθέσιμο, : Μη διαθέσιμο
* Ο σύνδεσμος M2P_CPU (Σημείωση) υποστηρίζει μόνο PCIe SSD.

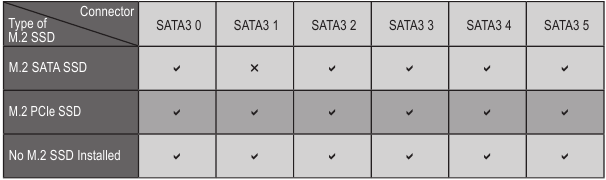

• M2A_SB:


: Διαθέσιμο, : Μη διαθέσιμο

(Σημείωση) Υποστηρίζεται μόνο από επεξεργαστές 11ης γενιάς.

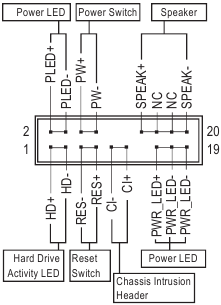

10. F_PANEL (Επικεφαλίδα μπροστινού πίνακα)
    Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής στο περίβλημα και την ένδειξη κατάστασης συστήματος στο περίβλημα σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

    • PLED/PWR_LED (Power LED, Κίτρινο/Μωβ):
      Συνδέεται με την ένδειξη κατάστασης λειτουργίας στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

Κατάσταση συστήματος	LED
S0	Ενεργό
S3/S4/S5	Ανενεργό

• PW (Διακόπτης ρεύματος, Κόκκινο):
  Συνδέεται με τον διακόπτη ρεύματος στην μπροστινή όψη του πλαισίου. Μπορείτε να ρυθμίσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη ρεύματος (ανατρέξτε στην ενότητα "BIOS Setup" (Ρύθμιση BIOS), "Settings\Platform Power" (Ρυθμίσεις\Τροφοδοσία πλατφόρμας), για περισσότερες πληροφορίες).
• SPEAK (Ηχείο, Πορτοκαλί):
  Συνδέεται με το ηχείο στην μπροστινή όψη του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκπέμποντας έναν ηχητικό κώδικα. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου, Μπλε):
  Συνδέεται με το LED δραστηριότητας του σκληρού δίσκου στην μπροστινή όψη του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς, Πράσινο):
  Συνδέεται με τον διακόπτη επαναφοράς στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής «παγώσει» και δεν μπορέσει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Επικεφαλίδα εισβολής πλαισίου, Γκρι):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο, ο οποίος μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC (Πορτοκαλί): Χωρίς σύνδεση.

Η σχεδίαση του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από τον διακόπτη ρεύματος, τον διακόπτη επαναφοράς, το LED τροφοδοσίας, το LED δραστηριότητας του σκληρού δίσκου, το ηχείο και άλλα. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

11. F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)
    Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει διαχωρισμένους συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που διαθέτει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

12. F_U32C (Επικεφαλίδα USB Type-C με υποστήριξη USB 3.2 Gen 1)
    Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και μπορεί να παρέχει μία θύρα USB.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (Επικεφαλίδα USB 3.2 Gen 1)
    Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)
    Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Μην συνδέετε το καλώδιο βραχίονα IEEE 1394 (2x5 ακίδων) στην επικεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε την πρόκληση ζημιάς στον βραχίονα USB.

15. SPI_TPM (Επικεφαλίδα Trusted Platform Module)
    Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	Data Output	7	Chip Select
2	Power (3.3V)	8	GND
3	No Pin	9	IRQ
4	NC	10	NC
5	Data Input	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Συνδετήρες πρόσθετης κάρτας Thunderbolt)
    Οι συνδετήρες χρησιμοποιούνται για τη σύνδεση σε μια πρόσθετη κάρτα GIGABYTE Thunderbolt.

17. CLR_CMOS (Jumper εκκαθάρισης CMOS)
    Χρησιμοποιήστε αυτό το jumper για να εκκαθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να εκκαθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για μερικά δευτερόλεπτα.
    Open (Ανοιχτό): Normal (Κανονικό)
    Short (Κλειστό): Clear CMOS Values (Εκκαθάριση τιμών CMOS)

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν από την εκκαθάριση των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup (Ρύθμιση BIOS) για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε μη αυτόματα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" (Ρύθμιση BIOS), για τις διαμορφώσεις του BIOS).

18. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στην CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο ή οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.

Μπορείτε να εκκαθαρίσετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
2. Αφαιρέστε απαλά την μπαταρία από την υποδοχή της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της υποδοχής της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος πριν από την αντικατάσταση της μπαταρίας.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

19. CPU/DRAM/VGA/BOOT (LED κατάστασης)
    Οι λυχνίες LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν η λυχνία LED CPU/DRAM/VGA είναι αναμμένη, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. Εάν η λυχνία LED BOOT είναι αναμμένη, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμα στο λειτουργικό σύστημα.


CPU: LED κατάστασης CPU
DRAM: LED κατάστασης μνήμης
VGA: LED κατάστασης κάρτας γραφικών
BOOT: LED κατάστασης λειτουργικού συστήματος

20. QFLASH_PLUS (Κουμπί Q-Flash Plus)
    Το Q-Flash Plus σας επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε την στην ειδική θύρα και, στη συνέχεια, μπορείτε να κάνετε flash το BIOS αυτόματα απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και φλασαρίσματος του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο φλασαρισμα του BIOS.


Για τον τρόπο χρήσης του Q-Flash Plus, επισκεφθείτε την ιστοσελίδα "Unique Features" του ιστότοπου της GIGABYTE.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες δυνατότητες του συστήματος.
Όταν σβήσει η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης του BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το GIGABYTE Q-Flash είτε το βοηθητικό πρόγραμμα @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows και αναζητά και κατεβάζει την τελευταία έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

• Επειδή το φλάσαρισμα του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην φλασάρετε το BIOS. Για να φλασάρετε το BIOS, κάντε το με προσοχή. Η ανεπαρκής αναβάθμιση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός αν χρειάζεται) για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/καθαρισμού CMOS στο κεφάλαιο "Εγκατάσταση Υλικού" για τον τρόπο διαγραφής των τιμών CMOS.)

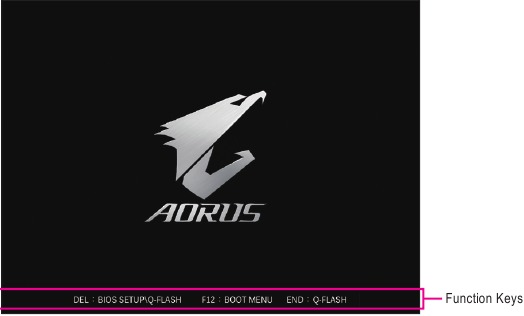

Οθόνη εκκίνησης

Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να κάνετε εναλλαγή μεταξύ των δύο λειτουργιών. Η Εύκολη λειτουργία επιτρέπει στους χρήστες να προβάλλουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Εύκολη λειτουργία, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η Σύνθετη λειτουργία παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Εναλλακτικά, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών) για να επαναφέρετε το σύστημά σας στις προεπιλογές του.
• Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

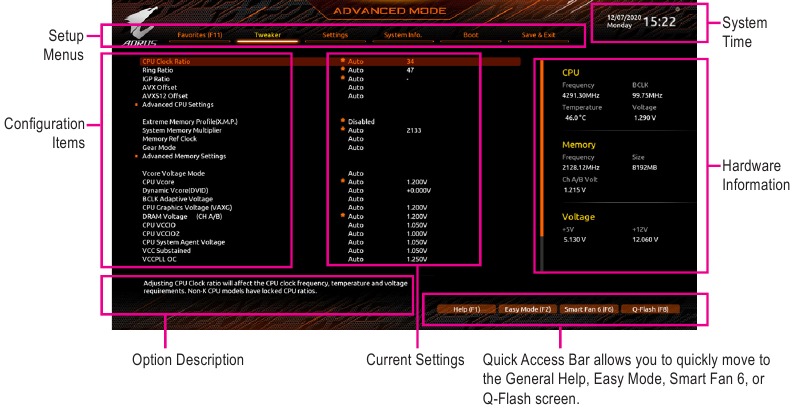

Το Κύριο Μενού

Πλήκτρα λειτουργιών Σύνθετης λειτουργίας
< >< >	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού ρύθμισης
< >< >	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>/Διπλό Κλικ	Εκτελέστε εντολή ή εισέλθετε σε ένα μενού
<+>/<Page Up>	Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
<->/<Page Down>	Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1>	Εμφάνιση περιγραφών των πλήκτρων λειτουργιών
<F2>	Μετάβαση στην Εύκολη λειτουργία
<F3>	Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ
<F4>	Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν
<F5>	Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F6>	Εμφανίστε την οθόνη Smart Fan 6
<F7>	Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F8>	Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F10>	Αποθηκεύστε όλες τις αλλαγές και έξοδος από το πρόγραμμα ρύθμισης BIOS
<F11>	Μετάβαση στο υπομενού Αγαπημένα
<F12>	Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Insert>	Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή
<Ctrl>+<S>	Εμφανίστε πληροφορίες για την εγκατεστημένη μνήμη
<Esc>	Κύριο Μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS Υπομενού: Έξοδος από το τρέχον υπομενού

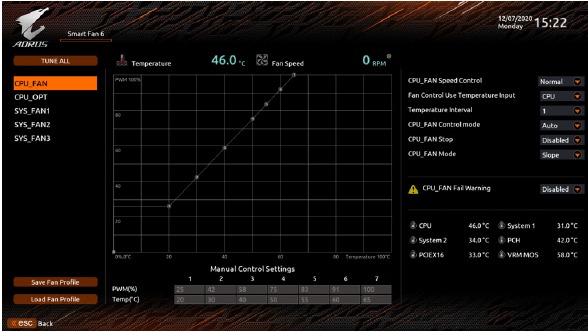

Smart Fan 6

Χρησιμοποιήστε το πλήκτρο λειτουργίας <F6> για να μεταβείτε γρήγορα σε αυτήν την οθόνη. Αυτή η οθόνη σάς επιτρέπει να διαμορφώσετε ρυθμίσεις που σχετίζονται με την ταχύτητα του ανεμιστήρα για κάθε κεφαλίδα ανεμιστήρα ή να παρακολουθείτε τη θερμοκρασία του συστήματος/CPU σας.

• TUNE ALL (Ρύθμιση Όλων)
  Σας επιτρέπει να εφαρμόσετε τις τρέχουσες ρυθμίσεις σε όλες τις κεφαλίδες ανεμιστήρα.
• Temperature (Θερμοκρασία)
  Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής προορισμού.
• Fan Speed (Ταχύτητα Ανεμιστήρα)
  Εμφανίζει τις τρέχουσες ταχύτητες του ανεμιστήρα.
• Flow Rate (Ρυθμός Ροής)
  Εμφανίζει τον ρυθμό ροής του συστήματος υδρόψυξης. Πατήστε <Enter> στο Fan Speed (Ταχύτητα Ανεμιστήρα) για να μεταβείτε σε αυτήν τη λειτουργία.
• Fan Speed Control (Έλεγχος Ταχύτητας Ανεμιστήρα)
  Σας επιτρέπει να προσδιορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας του ανεμιστήρα και να ρυθμίσετε την ταχύτητα του ανεμιστήρα.

Normal (Κανονική)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
Silent (Αθόρυβη)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
Manual (Χειροκίνητη)	Σας επιτρέπει να σύρετε τους κόμβους καμπύλης για να ρυθμίσετε την ταχύτητα του ανεμιστήρα. Εναλλακτικά, μπορείτε να χρησιμοποιήσετε τη λειτουργία EZ Tuning (Εύκολος Συντονισμός). Αφού ρυθμίσετε τη θέση του κόμβου, πατήστε Apply (Εφαρμογή) για να υπολογίσετε αυτόματα την κλίση της καμπύλης.
Full Speed (Πλήρης Ταχύτητα)	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

• Fan Control Use Temperature Input (Είσοδος Θερμοκρασίας Χρήσης Ελέγχου Ανεμιστήρα)
  Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο ταχύτητας του ανεμιστήρα.
• Temperature Interval (Διάστημα Θερμοκρασίας)
  Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή ταχύτητας του ανεμιστήρα.
• FAN Control Mode (Λειτουργία Ελέγχου ΑΝΕΜΙΣΤΗΡΑ)

Auto (Αυτόματη)	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
Voltage (Τάση)	Η λειτουργία τάσης συνιστάται για έναν ανεμιστήρα 3 ακίδων.
PWM	Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα 4 ακίδων.

• FAN Stop (Διακοπή ΑΝΕΜΙΣΤΗΡΑ)
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής του ανεμιστήρα. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Απενεργοποιημένο)
• FAN Mode (Λειτουργία ΑΝΕΜΙΣΤΗΡΑ)
  Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας για τον ανεμιστήρα.

Slope (Κλίση)	Ρυθμίζει γραμμικά την ταχύτητα του ανεμιστήρα με βάση τη θερμοκρασία. (Προεπιλογή)
Stair (Σκαλοπάτι)	Ρυθμίζει σταδιακά την ταχύτητα του ανεμιστήρα με βάση τη θερμοκρασία.

• FAN Fail Warning (Προειδοποίηση Αποτυχίας ΑΝΕΜΙΣΤΗΡΑ)
  Επιτρέπει στο σύστημα να εκπέμπει προειδοποιητικό ήχο εάν ο ανεμιστήρας δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα ή τη σύνδεση του ανεμιστήρα όταν συμβεί αυτό. (Προεπιλογή: Απενεργοποιημένο)
• Save Fan Profile (Αποθήκευση Προφίλ Ανεμιστήρα)
  Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις σε ένα προφίλ. Μπορείτε να αποθηκεύσετε το προφίλ στο BIOS ή να επιλέξετε Select File in HDD/FDD/USB (Επιλέξτε Αρχείο σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
• Load Fan Profile (Φόρτωση Προφίλ Ανεμιστήρα)
  Αυτή η λειτουργία σάς επιτρέπει να φορτώσετε ένα προηγουμένως αποθηκευμένο προφίλ BIOS χωρίς την ταλαιπωρία της επαναδιαμόρφωσης των ρυθμίσεων του BIOS. Εναλλακτικά, μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλέξτε Αρχείο σε HDD/FDD/USB) για να φορτώσετε ένα προφίλ από τη συσκευή αποθήκευσης.

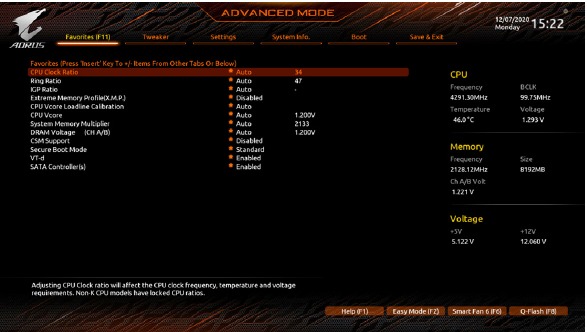

Αγαπημένα

Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένα και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική της σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα αστεράκι εάν έχει οριστεί ως "αγαπημένο".

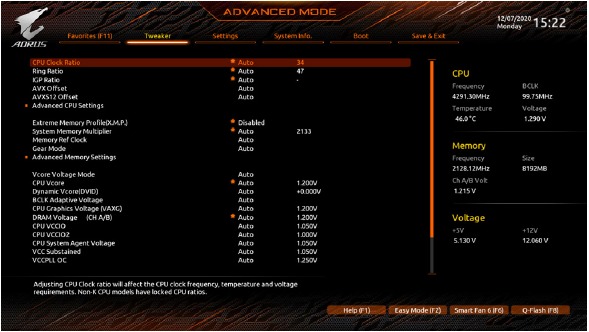

Tweaker

Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις overclock/υπέρτασης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση overclock/υπέρτασης μπορεί να οδηγήσει σε ζημιά στην CPU, στο chipset ή στη μνήμη και να μειώσει τη ωφέλιμη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

• CPU Clock Ratio
  Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
• Ring Ratio
  Σας επιτρέπει να ορίσετε την αναλογία CPU Uncore. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που χρησιμοποιείται. (Προεπιλογή: Auto)
• IGP Ratio ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε την αναλογία γραφικών. (Προεπιλογή: Auto)
• AVX Disable ^{(Σημείωση)}
  Σας επιτρέπει να απενεργοποιήσετε τα σύνολα εντολών AVX σε μια CPU που υποστηρίζει AVX. (Προεπιλογή: Auto)
• AVX512 Disable ^{(Σημείωση)}
  Σας επιτρέπει να απενεργοποιήσετε τα σύνολα εντολών AVX-512 σε μια CPU που υποστηρίζει AVX-512. (Προεπιλογή: Auto)
• AVX Offset ^{(Σημείωση)}
  Όταν ο επεξεργαστής εκτελεί φόρτους εργασίας AVX, η αναλογία ρολογιού CPU θα μειωθεί κατά την επιθυμητή τιμή μετατόπισης AVX. Για παράδειγμα, εάν η τιμή έχει οριστεί σε 3, η αναλογία ρολογιού CPU θα μειωθεί κατά 3 κατά την εκτέλεση εντολών AVX. (Προεπιλογή: Auto)
• AVX512 Offset ^{(Σημείωση)}
  Όταν ο επεξεργαστής εκτελεί φόρτους εργασίας AVX-512, η αναλογία ρολογιού CPU θα μειωθεί κατά την επιθυμητή τιμή μετατόπισης AVX512. Για παράδειγμα, εάν η τιμή έχει οριστεί σε 3 (η τιμή πρέπει να είναι μεγαλύτερη ή ίση με την τιμή μετατόπισης AVX), η αναλογία ρολογιού CPU θα μειωθεί κατά 3 κατά την εκτέλεση εντολών AVX-512. (Προεπιλογή: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^{(Σημείωση)}
    Εμφανίζει την υψηλότερη συχνότητα κάθε πυρήνα.
  • CPU Over Temperature Protection ^{(Σημείωση)}
    Σας επιτρέπει να ρυθμίσετε με ακρίβεια την τιμή μετατόπισης TJ Max. (Προεπιλογή: Auto)
  • FCLK Frequency for Early Power On ^{(Σημείωση)}
    Σας επιτρέπει να ορίσετε τη συχνότητα FCLK. Οι επιλογές είναι: Normal(800Mhz), 1GHz, 400MHz. (Προεπιλογή: 1GHz)
  • Hyper-Threading Technology
    Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία πολλαπλών νημάτων όταν χρησιμοποιείτε μια CPU Intel που υποστηρίζει αυτή τη λειτουργία. Αυτή η δυνατότητα λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • No. of CPU Cores Enabled
    Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν σε μια CPU Intel πολλαπλών πυρήνων (ο αριθμός των πυρήνων CPU μπορεί να διαφέρει ανάλογα με την CPU). Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί την Intel Speed Shift Technology. Η ενεργοποίηση αυτής της δυνατότητας επιτρέπει στον επεξεργαστή να αυξήσει την ταχύτητα της συχνότητας λειτουργίας του πιο γρήγορα και στη συνέχεια βελτιώνει την ανταπόκριση του συστήματος. (Προεπιλογή: Enabled)
  • CPU Thermal Monitor ^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel Thermal Monitor, μια λειτουργία προστασίας από υπερθέρμανση της CPU. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν όταν η CPU υπερθερμανθεί. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Ring to Core offset (Down Bin)
    Σας επιτρέπει να καθορίσετε αν θα απενεργοποιήσετε τη λειτουργία αυτόματης μείωσης της αναλογίας CPU Ring. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • CPU EIST Function ^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί την Enhanced Intel Speed Step Technology (EIST). Ανάλογα με τη φόρτωση της CPU, η τεχνολογία Intel EIST μπορεί δυναμικά και αποτελεσματικά να μειώσει την τάση και τη συχνότητα του πυρήνα της CPU για να μειώσει τη μέση κατανάλωση ενέργειας και την παραγωγή θερμότητας. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Race To Halt (RTH)^{(Σημείωση)}/Energy Efficient Turbo^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί τις ρυθμίσεις που σχετίζονται με την εξοικονόμηση ενέργειας της CPU. (Προεπιλογή: Auto)
  • Intel(R) Turbo Boost Technology ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία Intel CPU Turbo Boost. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^{(Σημείωση)}
    Ενεργοποιεί ή απενεργοποιεί την Intel Turbo Boost Max Technology 3.0. Η Intel Turbo Boost Max Technology 3.0 επιτρέπει στο σύστημα να αναγνωρίσει τον πυρήνα με την καλύτερη απόδοση του επεξεργαστή και σας επιτρέπει να κατευθύνετε χειροκίνητα τους πιο κρίσιμους φόρτους εργασίας σε αυτόν. Μπορείτε ακόμη και να προσαρμόσετε τη συχνότητα κάθε πυρήνα ξεχωριστά για βελτιστοποίηση της απόδοσης. (Προεπιλογή: Enabled)
  • CPU Flex Ratio Override
    Ενεργοποιεί ή απενεργοποιεί την CPU Flex Ratio. Η μέγιστη αναλογία ρολογιού CPU θα βασίζεται στην τιμή CPU Flex Ratio Settings εάν η CPU Clock Ratio έχει οριστεί σε Auto. (Προεπιλογή: Disabled)
  • CPU Flex Ratio Settings
    Σας επιτρέπει να ορίσετε την CPU Flex Ratio. Το ρυθμιζόμενο εύρος ενδέχεται να διαφέρει ανάλογα με την CPU.
  • Frequency Clipping TVB ^{(Σημείωση)}
    Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την αυτόματη μείωση της συχνότητας της CPU που ξεκινά από την Thermal Velocity Boost. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Voltage reduction initiated TVB ^{(Σημείωση)}
    Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την αυτόματη μείωση της τάσης της CPU που ξεκινά από την Thermal Velocity Boost. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Σας επιτρέπει να ορίσετε τις αναλογίες CPU Turbo για ενεργούς πυρήνες. Η ρύθμιση Auto ορίζει τις αναλογίες CPU Turbo σύμφωνα με τις προδιαγραφές της CPU. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Active Turbo Ratios έχει οριστεί σε Manual. (Προεπιλογή: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel CPU Enhanced Halt (C1E), μια λειτουργία εξοικονόμησης ενέργειας CPU σε κατάσταση διακοπής συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένη η C-States. (Προεπιλογή: Auto)
  • C3 State Support ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C3 σε κατάσταση διακοπής του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C3 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C1. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένη η C-States. (Προεπιλογή: Auto)
  • C6/C7 State Support
    Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C6/C7 σε κατάσταση διακοπής του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6/C7 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C3. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled. (Προεπιλογή: Auto)
  • C8 State Support ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C8 σε κατάσταση διακοπής του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C8 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C6/C7. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled. (Προεπιλογή: Auto)
  • C10 State Support ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει σε λειτουργία C10 σε κατάσταση διακοπής του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C10 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C8. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled. (Προεπιλογή: Auto)
  • Package C State Limit ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε το όριο C-state για τον επεξεργαστή. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η C-States Control έχει οριστεί σε Enabled. (Προεπιλογή: Auto)
  • CPU Power Performance ^{(Σημείωση)}
    Σας επιτρέπει να καθορίσετε αν θα αυξήσετε την απόδοση της CPU. (Προεπιλογή: Auto)
• Turbo Power Limits
  Σας επιτρέπει να ορίσετε ένα όριο ισχύος για τη λειτουργία CPU Turbo. Όταν η κατανάλωση ισχύος της CPU υπερβαίνει το καθορισμένο όριο ισχύος, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει την ισχύ. Η ρύθμιση Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Σας επιτρέπει να ορίσετε το όριο ισχύος για τη λειτουργία CPU/πλατφόρμας/μνήμης Turbo και πόσο χρόνο χρειάζεται για να λειτουργήσει στο καθορισμένο όριο ισχύος. Η ρύθμιση Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Turbo Power Limits έχει οριστεί σε Enabled. (Προεπιλογή: Auto)
  • Core Current Limit (Amps)
    Σας επιτρέπει να ορίσετε ένα όριο ρεύματος για τη λειτουργία CPU Turbo. Όταν το ρεύμα της CPU υπερβαίνει το καθορισμένο όριο ρεύματος, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα για να μειώσει το ρεύμα. Η ρύθμιση Auto ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Turbo Power Limits έχει οριστεί σε Enabled. (Προεπιλογή: Auto)
• Turbo Per Core Limit Control^{(Σημείωση 1)}
  Σας επιτρέπει να ελέγχετε ξεχωριστά κάθε όριο πυρήνα CPU. (Προεπιλογή: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Σημείωση 2)}
    Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στην(ες) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένη.

Disabled	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Profile1	Χρησιμοποιεί τις ρυθμίσεις του Profile 1.
Profile2(Σημείωση 2)	Χρησιμοποιεί τις ρυθμίσεις του Profile 2.

• System Memory Multiplier
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η ρύθμιση Auto ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD μνήμης. (Προεπιλογή: Auto)
• Memory Ref Clock
  Σας επιτρέπει να προσαρμόσετε χειροκίνητα το ρολόι αναφοράς μνήμης. (Προεπιλογή: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Σημείωση 2)}
  Η ρύθμιση Enabled επιτρέπει στο Qclk να λειτουργεί σε περιττή συχνότητα. (Προεπιλογή: Auto)
• Gear Mode ^{(Σημείωση 2)}
  Σας επιτρέπει να βελτιώσετε τη μέγιστη δυνατότητα συχνότητας OC. (Προεπιλογή: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Παρέχει διαφορετικά επίπεδα αυτόματου συντονισμού μνήμης. (Προεπιλογή: Auto)
  • Channel Interleaving
    Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιού μνήμης. Η ρύθμιση Enabled επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Rank Interleaving
    Ενεργοποιεί ή απενεργοποιεί την παρεμβολή τάξης μνήμης. Η ρύθμιση Enabled επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές τάξεις της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η ρύθμιση Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto)
  • Memory Boot Mode
    Παρέχει μεθόδους ανίχνευσης και εκπαίδευσης μνήμης.

Auto	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)
Normal	Το BIOS εκτελεί αυτόματα εκπαίδευση μνήμης. Λάβετε υπόψη ότι εάν το σύστημα γίνει ασταθές ή μη εκκινήσιμο, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στις εισαγωγές της μπαταρίας/clear CMOS jumper στο κεφάλαιο "Εγκατάσταση Υλικού" για το πώς να διαγράψετε τις τιμές CMOS.)
Enable Fast Boot	Παραλείπει την ανίχνευση και την εκπαίδευση μνήμης σε ορισμένα συγκεκριμένα κριτήρια για ταχύτερη εκκίνηση μνήμης.
Disable Fast Boot	Ανιχνεύει και εκπαιδεύει τη μνήμη σε κάθε εκκίνηση.

• Realtime Memory Timing
  Σας επιτρέπει να ρυθμίσετε με ακρίβεια τους χρονισμούς μνήμης μετά το στάδιο του BIOS. (Προεπιλογή: Auto)
• Memory Enhancement Settings
  Παρέχει διάφορες ρυθμίσεις βελτίωσης απόδοσης μνήμης: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density και DDR-4500+. (Προεπιλογή: Auto)
• Memory Channel Detection Message
  Σας επιτρέπει να καθορίσετε αν θα εμφανίζεται ένα μήνυμα ειδοποίησης όταν η μνήμη δεν είναι εγκατεστημένη στο βέλτιστο κανάλι μνήμης. (Προεπιλογή: Enabled)

• SPD Info
  Εμφανίζει πληροφορίες για την εγκατεστημένη μνήμη.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας μπορεί να γίνει ασταθές ή να αποτύχει να εκκινήσει αφού κάνετε αλλαγές στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Αυτά τα στοιχεία σας επιτρέπουν να προσαρμόσετε τις τάσεις CPU Vcore και μνήμης.
• Advanced Voltage Settings
  Αυτό το υπομενού σας επιτρέπει να διαμορφώσετε το επίπεδο βαθμονόμησης Load-Line, το επίπεδο προστασίας από υπέρταση και το επίπεδο προστασίας από υπερένταση.

(Σημείωση 1) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel, επισκεφτείτε τον ιστότοπο της Intel.
(Σημείωση 2) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.

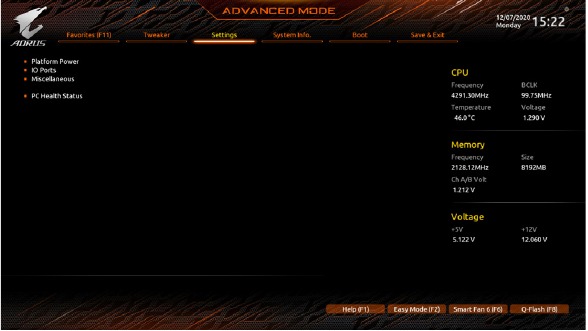

Ρυθμίσεις

• Platform Power (Ισχύς πλατφόρμας)
  • Platform Power Management (Διαχείριση ισχύος πλατφόρμας)
    Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Active State Power Management (ASPM). (Προεπιλογή: Disabled (Απενεργοποιημένο))
  • PEG ASPM
    Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο CPU PEG. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Platform Power Management (Διαχείριση ισχύος πλατφόρμας) έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Disabled (Απενεργοποιημένο))
  • PCH ASPM
    Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο PCI Express του Chipset. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Platform Power Management (Διαχείριση ισχύος πλατφόρμας) έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Disabled (Απενεργοποιημένο))
  • DMI ASPM
    Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM τόσο για την πλευρά της CPU όσο και για την πλευρά του Chipset της σύνδεσης DMI. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το Platform Power Management (Διαχείριση ισχύος πλατφόρμας) έχει οριστεί σε Enabled (Ενεργοποιημένο). (Προεπιλογή: Disabled (Απενεργοποιημένο))
  • Power On By Keyboard (Ενεργοποίηση με πληκτρολόγιο)
    Επιτρέπει στο σύστημα να ενεργοποιηθεί από ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
    Σημείωση: Για να χρησιμοποιήσετε αυτή τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1Α στην υποδοχή +5VSB.

Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Password (Κωδικός πρόσβασης)	Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.
Keyboard 98 (Πληκτρολόγιο 98)	Πατήστε το κουμπί POWER (ΕΝΕΡΓΟΠΟΙΗΣΗ) στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
Any Key (Οποιοδήποτε πλήκτρο)	Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.

• Power On Password (Κωδικός πρόσβασης ενεργοποίησης)
  Ορίστε τον κωδικό πρόσβασης όταν το Power On By Keyboard (Ενεργοποίηση με πληκτρολόγιο) έχει οριστεί σε Password (Κωδικός πρόσβασης).
  Πατήστε το <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε το <Enter> για να αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, πληκτρολογήστε τον κωδικό πρόσβασης και πατήστε το <Enter>.
  Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε το <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά το <Enter> χωρίς να πληκτρολογήσετε τον κωδικό πρόσβασης για να διαγράψετε τις ρυθμίσεις κωδικού πρόσβασης.
• Power On By Mouse (Ενεργοποίηση με ποντίκι)
  Επιτρέπει στο σύστημα να ενεργοποιηθεί από ένα συμβάν αφύπνισης ποντικιού PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτή τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1Α στην υποδοχή +5VSB.

Disabled (Απενεργοποιημένο)	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Move (Μετακίνηση)	Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
Double Click (Διπλό κλικ)	Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.

• ErP
  Καθορίζει εάν θα επιτρέπεται στο σύστημα να καταναλώνει τη λιγότερη ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). (Προεπιλογή: Disabled (Απενεργοποιημένο))
  Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Enabled (Ενεργοποιημένο), οι ακόλουθες λειτουργίες θα καταστούν μη διαθέσιμες: Επανέναρξη με συναγερμό, ενεργοποίηση με ποντίκι και ενεργοποίηση με πληκτρολόγιο.
• Soft-Off by PWR-BTTN (Απαλός τερματισμός λειτουργίας με PWR-BTTN)
  Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.

Instant-Off (Άμεσος τερματισμός)	Πατήστε το κουμπί λειτουργίας και, στη συνέχεια, το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
Delay 4 Sec. (Καθυστέρηση 4 δευτ.)	Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατηθεί το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής λειτουργίας.

• Resume by Alarm (Επανέναρξη με συναγερμό)
  Καθορίζει εάν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή στιγμή. (Προεπιλογή: Disabled (Απενεργοποιημένο))
  Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
  • Wake up day (Ημέρα αφύπνισης): Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
  • Wake up hour/minute/second (Ώρα/λεπτό/δευτερόλεπτο αφύπνισης): Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα.

Σημείωση: Όταν χρησιμοποιείτε αυτή τη λειτουργία, αποφύγετε τον ανεπαρκή τερματισμό λειτουργίας από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.

• Power Loading (Φόρτωση ισχύος)
  Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία με αποτέλεσμα τον τερματισμό λειτουργίας ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε σε Enabled (Ενεργοποιημένο). Το Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματο))
• RC6(Render Standby)
  Σας επιτρέπει να καθορίσετε εάν θα επιτρέπεται στα ενσωματωμένα γραφικά να εισέλθουν σε κατάσταση αναμονής για να μειώσουν την κατανάλωση ισχύος. (Προεπιλογή: Enabled (Ενεργοποιημένο))
• AC BACK (ΕΠΑΝΑΦΟΡΑ AC)
  Καθορίζει την κατάσταση του συστήματος μετά την επιστροφή της τροφοδοσίας από μια απώλεια τροφοδοσίας AC.

Memory (Μνήμη)	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση εγρήγορσης κατά την επιστροφή της τροφοδοσίας AC.
Always On (Πάντα ενεργοποιημένο)	Το σύστημα ενεργοποιείται κατά την επιστροφή της τροφοδοσίας AC.
Always Off (Πάντα απενεργοποιημένο)	Το σύστημα παραμένει απενεργοποιημένο κατά την επιστροφή της τροφοδοσίας AC. (Προεπιλογή)

• IO Ports (Θύρες εισόδου/εξόδου)
  • Initial Display Output (Αρχική έξοδος οθόνης)
    Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.

IGFX(Σημείωση)	Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
PCIe 1 Slot (Υποδοχή PCIe 1)	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
PCIe 2 Slot (Υποδοχή PCIe 2)	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX4 ως την πρώτη οθόνη.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν το CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).

• Internal Graphics (Εσωτερικά γραφικά)
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών. (Προεπιλογή: Auto (Αυτόματο))
• DVMT Pre-Allocated (Προκατανομή DVMT)
  Σας επιτρέπει να ορίσετε το μέγεθος μνήμης ενσωματωμένων γραφικών. (Προεπιλογή: 64M)
• DVMT Total Gfx Mem (Συνολική μνήμη Gfx DVMT)
  Σας επιτρέπει να κατανείμετε το μέγεθος μνήμης DVMT των ενσωματωμένων γραφικών. Οι επιλογές είναι: 128M, 256M, MAX. (Προεπιλογή: 256M)
• Aperture Size (Μέγεθος διαφράγματος)
  Σας επιτρέπει να ορίσετε τη μέγιστη ποσότητα μνήμης συστήματος που μπορεί να εκχωρηθεί στην κάρτα γραφικών.
  Οι επιλογές είναι: 128MB, 256MB, 512MB, 1024MB και 2048MB. (Προεπιλογή: 256MB)
• OnBoard LAN Controller (Ενσωματωμένος ελεγκτής LAN)
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  Εάν θέλετε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
• Audio Controller (Ελεγκτής ήχου)
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  Εάν θέλετε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
• Above 4G Decoding (Αποκωδικοποίηση άνω των 4G)
  Ενεργοποιεί ή απενεργοποιεί συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση στον χώρο διευθύνσεων άνω των 4 GB (μόνο εάν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Enabled (Ενεργοποιημένο) εάν έχουν εγκατασταθεί περισσότερες από μία προηγμένες κάρτες γραφικών και τα προγράμματα οδήγησής τους δεν μπορούν να εκκινηθούν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Disabled (Απενεργοποιημένο))
• IOAPIC 24-119 Entries (Καταχωρήσεις IOAPIC 24-119)
  Ενεργοποιεί ή απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή: Enabled (Ενεργοποιημένο))

• Super IO Configuration (Διαμόρφωση Super IO)
  • Serial Port (Σειριακή θύρα)
    Ενεργοποιεί ή απενεργοποιεί τη ενσωματωμένη σειριακή θύρα. (Προεπιλογή: Enabled (Ενεργοποιημένο))
• USB Configuration (Διαμόρφωση USB)
  • Legacy USB Support (Υποστήριξη Legacy USB)
    Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  • XHCI Hand-off
    Καθορίζει εάν θα ενεργοποιηθεί η δυνατότητα XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  • USB Mass Storage Driver Support (Υποστήριξη προγράμματος οδήγησης μαζικής αποθήκευσης USB)
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  • Mass Storage Devices (Συσκευές μαζικής αποθήκευσης)
    Εμφανίζει μια λίστα συνδεδεμένων συσκευών μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
• Network Stack Configuration (Διαμόρφωση στοίβας δικτύου)
  • Network Stack (Στοίβα δικτύου)
    Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Disabled (Απενεργοποιημένο))
  • IPv4 PXE Support (Υποστήριξη IPv4 PXE)
    Ενεργοποιεί ή απενεργοποιεί την Υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
  • IPv4 HTTP Support (Υποστήριξη IPv4 HTTP)
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
  • IPv6 PXE Support (Υποστήριξη IPv6 PXE)
    Ενεργοποιεί ή απενεργοποιεί την Υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
  • IPv6 HTTP Support (Υποστήριξη IPv6 HTTP)
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack (Στοίβα δικτύου).
  • PXE boot wait time (Χρόνος αναμονής εκκίνησης PXE)
    Σας επιτρέπει να διαμορφώσετε τον χρόνο αναμονής πριν μπορέσετε να πατήσετε <Esc> για να ακυρώσετε την εκκίνηση PXE.
  • Media detect count (Αριθμός ανίχνευσης μέσου)
    Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελεγχθεί η παρουσία μέσου.
• NVMe Configuration (Διαμόρφωση NVMe)
  Εμφανίζει πληροφορίες σχετικά με το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
• SATA And RST Configuration (Διαμόρφωση SATA και RST)
  • SATA Controller(s) (Ελεγκτής(ες) SATA)
    Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Enabled (Ενεργοποιημένο))
  • SATA Mode Selection (Επιλογή λειτουργίας SATA)
    Ενεργοποιεί ή απενεργοποιεί το Optane για τους ελεγκτές SATA που είναι ενσωματωμένοι στο Chipset ή διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI.

Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium με επιτάχυνση συστήματος Intel Optane)	Ενεργοποιεί το Optane για τον ελεγκτή SATA.
AHCI	Διαμορφώνει τους ελεγκτές SATA σε λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διασύνδεσης που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει προηγμένες λειτουργίες Serial ATA, όπως το Native Command Queuing και το hot plug. (Προεπιλογή)

• Aggressive LPM Support (Επιθετική υποστήριξη LPM)
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία εξοικονόμησης ενέργειας, ALPM (Aggressive Link Power Management), για τους ελεγκτές SATA Chipset. (Προεπιλογή: Disabled (Απενεργοποιημένο))
• Port 0/1/2/3/4/5 (Θύρα 0/1/2/3/4/5)
  Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA. (Προεπιλογή: Enabled (Ενεργοποιημένο))
• SATA Port 0/1/2/3/4/5 DevSlp (SATA θύρα 0/1/2/3/4/5 DevSlp)
  Σας επιτρέπει να καθορίσετε εάν θα επιτρέπεται στη συνδεδεμένη συσκευή SATA να μεταβεί σε λειτουργία αναστολής λειτουργίας. (Προεπιλογή: Disabled (Απενεργοποιημένο))
• Hot plug
  Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα hot plug για κάθε θύρα SATA. (Προεπιλογή: Disabled (Απενεργοποιημένο))
• Configured as eSATA (Διαμορφωμένο ως eSATA)
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για εξωτερικές συσκευές SATA.

• Realtek PCIe 2.5GBE Family Controller
  Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και τις σχετικές επιλογές διαμόρφωσης.
• Miscellaneous (Διάφορα)
  • LEDs in System Power On State (LED σε κατάσταση ενεργοποίησης συστήματος)
    Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό LED της μητρικής πλακέτας όταν το σύστημα είναι ενεργοποιημένο.

Off (Απενεργοποίηση)	Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο.
On (Ενεργοποίηση)	Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή)

• LEDs in Sleep, Hibernation, and Soft Off States (LED σε καταστάσεις αναστολής, αδρανοποίησης και απενεργοποίησης)
  Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής πλακέτας σε κατάσταση συστήματος S3/S4/S5. Αυτό το στοιχείο μπορεί να διαμορφωθεί όταν το LEDs in System Power On State (LED σε κατάσταση ενεργοποίησης συστήματος) έχει οριστεί σε On (Ενεργοποίηση).

Off (Απενεργοποίηση)	Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5. (Προεπιλογή)
On (Ενεργοποίηση)	Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται σε κατάσταση S3/S4/S5.

• Intel Platform Trust Technology (PTT)
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel PTT. (Προεπιλογή: Disabled (Απενεργοποιημένο))
• 3DMark01 Enhancement (Βελτίωση 3DMark01)
  Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιών σημείων αναφοράς. (Προεπιλογή: Disabled (Απενεργοποιημένο))
• CPU PCIe Link Speed (Ταχύτητα σύνδεσης CPU PCIe)
  Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας των υποδοχών PCI Express που ελέγχονται από την CPU σε Gen 1, Gen 2, Gen 3 ή Gen 4 ^{(Σημείωση)}. Η πραγματική λειτουργία λειτουργίας υπόκειται στις προδιαγραφές υλικού κάθε υποδοχής. Το Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματο))
• PCH PCIe Link Speed (Ταχύτητα σύνδεσης PCH PCIe)
  Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας των υποδοχών PCI Express που ελέγχονται από το Chipset σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία λειτουργίας υπόκειται στις προδιαγραφές υλικού κάθε υποδοχής. Το Auto (Αυτόματο) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματο))
• VT-d
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία εικονικοποίησης Intel για Directed I/O. (Προεπιλογή: Enabled (Ενεργοποιημένο))

• Trusted Computing (Αξιόπιστοι υπολογιστές)
  Ενεργοποιεί ή απενεργοποιεί την Trusted Platform Module (TPM).
• PC Health Status (Κατάσταση εύρυθμης λειτουργίας υπολογιστή)
  • Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης)

Disabled (Απενεργοποιημένο)	Διατηρεί ή εκκαθαρίζει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο. (Προεπιλογή)
Enabled (Ενεργοποιημένο)	Εκκαθαρίζει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο και το πεδίο Case Open (Άνοιγμα θήκης) θα εμφανίζει "No" στην επόμενη εκκίνηση.

• Case Open (Άνοιγμα θήκης)
  Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής πλαισίου που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes", διαφορετικά θα εμφανίσει "No". Για να εκκαθαρίσετε την εγγραφή κατάστασης εισβολής πλαισίου, ορίστε το Reset Case Open Status (Επαναφορά κατάστασης ανοίγματος θήκης) σε Enabled (Ενεργοποιημένο), αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

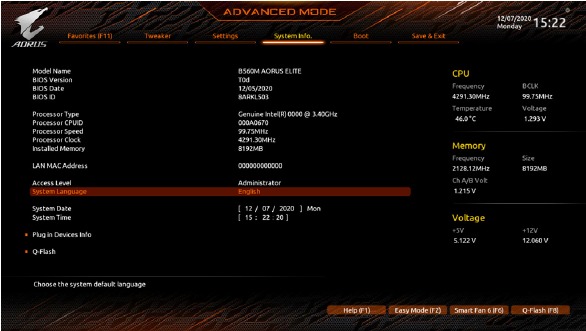

Πληροφορίες συστήματος

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε μη αυτόματα την ώρα του συστήματος.

• Access Level (Επίπεδο πρόσβασης)
  Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας κωδικού πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator (Διαχειριστής).) Το επίπεδο Administrator (Διαχειριστής) σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. Το επίπεδο User (Χρήστης) σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
• System Language (Γλώσσα συστήματος)
  Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
• System Date (Ημερομηνία συστήματος)
  Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για να αλλάξετε μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
• System Time (Ώρα συστήματος)
  Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για να αλλάξετε μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.

• Plug in Devices Info (Πληροφορίες συσκευών σύνδεσης)
  Εμφανίζει πληροφορίες σχετικά με τις συσκευές PCI Express και M.2, εάν είναι εγκατεστημένες.
• Q-Flash
  Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.

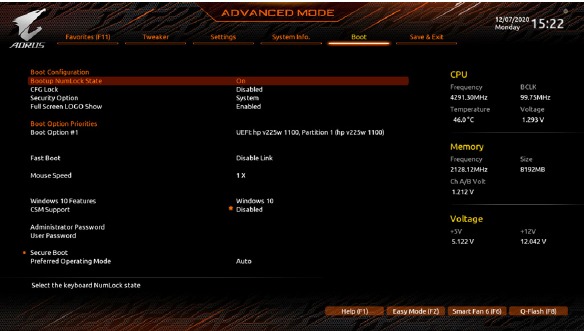

Εκκίνηση (Boot)

• Bootup NumLock State
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST. (Προεπιλογή: Ενεργοποιημένο)
• CFG Lock
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία MSR 0xE2. (Προεπιλογή: Απενεργοποιημένο)
• Security Option
  Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στη ρύθμιση του BIOS. Αφού ρυθμίσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password (Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη).

Setup	Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα ρύθμισης του BIOS.
System	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα ρύθμισης του BIOS. (Προεπιλογή)

• Full Screen LOGO Show
  Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. Η ρύθμιση Disabled (Απενεργοποιημένο) παραλείπει το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. (Προεπιλογή: Ενεργοποιημένο)
• Boot Option Priorities
  Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν τη μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:".
  Ή αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 10 64-bit και έχει το πρόθεμα "UEFI:".
• Fast Boot
  Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η ρύθμιση Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποίηση συνδέσμου)
• SATA Support

Last Boot SATA Devices Only	Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
All SATA Devices	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

• VGA Support
  Σας επιτρέπει να επιλέξετε τον τύπο λειτουργικού συστήματος για εκκίνηση.

Auto	Ενεργοποιεί μόνο το legacy option ROM.
EFI Driver	Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

• USB Support

Disable Link	Όλες οι συσκευές USB είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Full Initial	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Partial Initial	Μέρος των συσκευών USB είναι απενεργοποιημένο πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη). Αυτή η λειτουργία είναι απενεργοποιημένη όταν η Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Ultra Fast (Εξαιρετικά γρήγορη).

• NetWork Stack Driver Support

Disable Link	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Enabled	Ενεργοποιεί την εκκίνηση από το δίκτυο.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

• Next Boot After AC Power Loss

Normal Boot	Ενεργοποιεί την κανονική εκκίνηση κατά την επαναφορά της τροφοδοσίας AC. (Προεπιλογή)
Fast Boot	Διατηρεί τις ρυθμίσεις Γρήγορης εκκίνησης κατά την επαναφορά της τροφοδοσίας AC.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Εξαιρετικά γρήγορη).

• Mouse Speed
  Σας επιτρέπει να ορίσετε την ταχύτητα κίνησης του δρομέα του ποντικιού. (Προεπιλογή: 1 X)
• Windows 10 Features
  Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Windows 10)
• CSM Support
  Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για την υποστήριξη μιας παλαιού τύπου διαδικασίας εκκίνησης υπολογιστή.

Enabled	Ενεργοποιεί το UEFI CSM.
Disabled	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS. (Προεπιλογή)

• LAN PXE Boot Option ROM
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
• Storage Boot Option Control
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή της συσκευής αποθήκευσης.

Do not launch	Απενεργοποιεί το option ROM.
UEFI	Ενεργοποιεί μόνο το UEFI option ROM.
Legacy	Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).

• Other PCI devices
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.

Do not launch	Απενεργοποιεί το option ROM.
UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Legacy	Ενεργοποιεί μόνο το legacy option ROM.

Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).

• Administrator Password
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στη ρύθμιση του BIOS. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
• User Password
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στη ρύθμιση του BIOS. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS και όχι σε όλες.
  Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε ξανά <Enter> όταν σας ζητηθεί να επιβεβαιώσετε.
  ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό πρόσβασης χρήστη, φροντίστε να ορίσετε πρώτα τον Κωδικό πρόσβασης διαχειριστή.

• Secure Boot
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η CSM Support (Υποστήριξη CSM) έχει οριστεί σε Disabled (Απενεργοποιημένο).
  • Preferred Operating Mode
    Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε στην Εύκολη λειτουργία ή στην Προηγμένη λειτουργία μετά την είσοδο στη Ρύθμιση BIOS. Η ρύθμιση Auto (Αυτόματα) εισέρχεται στη λειτουργία BIOS όπου ήταν την τελευταία φορά. (Προεπιλογή: Αυτόματα)

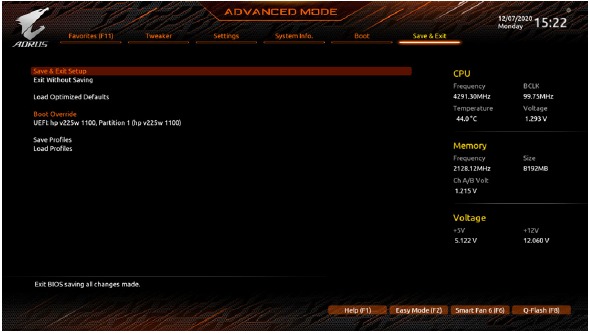

Αποθήκευση & Έξοδος

• Save & Exit Setup
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα ρύθμισης του BIOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού ρύθμισης του BIOS.
• Exit Without Saving
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από τη ρύθμιση του BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στη ρύθμιση του BIOS στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο Κύριο μενού ρύθμισης του BIOS.
• Load Optimized Defaults
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργήσει σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
• Boot Override
  Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτήν τη συσκευή.
• Save Profiles
  Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
• Load Profiles
  Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της επαναδιαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά, επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως η επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

Εγκατάσταση του Intel Optane Memory και του Storage Management

Βήματα:

1. Αφού μπείτε στο λειτουργικό σύστημα, τοποθετήστε το δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας στην οπτική σας μονάδα. Στην οθόνη Xpress Install, επιλέξτε Intel Rapid Storage Technology για να εγκαταστήσετε και ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την εγκατάσταση. Όταν ολοκληρωθεί, επανεκκινήστε το σύστημα.
2. Αφού εγκαταστήσετε τα προγράμματα οδήγησης της μητρικής πλακέτας που περιλαμβάνονται, βεβαιωθείτε ότι η σύνδεσή σας στο Internet λειτουργεί σωστά. Το σύστημα θα εγκαταστήσει αυτόματα το λογισμικό από την Intel. Επανεκκινήστε το σύστημα μετά την εγκατάσταση του προγράμματος οδήγησης.

Ενεργοποίηση μιας μνήμης Intel Optane

1. Απαιτήσεις συστήματος
   1. Μνήμη Intel Optane.
   2. Η μνήμη Optane πρέπει να έχει χωρητικότητα τουλάχιστον 16 GB και πρέπει να έχει ίση ή μικρότερη χωρητικότητα από τον σκληρό δίσκο/SSD που θα επιταχυνθεί.
   3. Η μνήμη Optane δεν μπορεί να χρησιμοποιηθεί για την επιτάχυνση ενός υπάρχοντος RAID array. ο επιταχυνόμενος σκληρός δίσκος/SSD δεν μπορεί να συμπεριληφθεί σε ένα RAID array.
   4. Ο σκληρός δίσκος/SSD που θα επιταχυνθεί πρέπει να είναι SATA σκληρός δίσκος ή M.2 SATA SSD.
   5. Ο σκληρός δίσκος/SSD που θα επιταχυνθεί μπορεί να είναι μια μονάδα δίσκου συστήματος ή μια μονάδα δίσκου δεδομένων. Η μονάδα δίσκου συστήματος πρέπει να έχει μορφοποίηση GPT και να έχει εγκατεστημένα τα Windows 10 64-bit (ή μεταγενέστερη έκδοση). Η μονάδα δίσκου δεδομένων πρέπει επίσης να έχει μορφοποίηση GPT.
   6. Ο δίσκος προγραμμάτων οδήγησης της μητρικής πλακέτας.
   7. Ο ελεγκτής SATA πρέπει να ρυθμιστεί σε Intel RST Premium With Intel Optane System Acceleration mode.
2. Οδηγίες εγκατάστασης
   1. Μεταβείτε στην επιλογή Settings\IO Ports\SATA And RST Configuration και βεβαιωθείτε ότι η επιλογή RST Control PCIe Storage Devices έχει ρυθμιστεί σε Manual (Μη αυτόματη). Στη συνέχεια, ανάλογα με το σε ποιον σύνδεσμο M.2 εγκαθιστάτε τη μνήμη Optane, ορίστε το αντίστοιχο στοιχείο PCIe Storage Dev on Port XX σε RST Controlled (Ελεγχόμενο από RST).
   2. Αφού εισέλθετε ξανά στο λειτουργικό σύστημα, ξεκινήστε την εφαρμογή Intel Optane Memory and Storage Management από το μενού Start. Εάν εγκαταστήσετε περισσότερες από μία μνήμες Optane, επιλέξτε ποια θα χρησιμοποιήσετε. Στη συνέχεια, επιλέξτε ποια μονάδα δίσκου θα επιταχυνθεί. Κάντε κλικ στην επιλογή Enable Intel Optane Memory (Ενεργοποίηση της μνήμης Intel Optane). Όλα τα δεδομένα στη μνήμη Optane θα διαγραφούν. Βεβαιωθείτε ότι έχετε δημιουργήσει αντίγραφα ασφαλείας των δεδομένων πριν συνεχίσετε. Ακολουθήστε τις οδηγίες στην οθόνη για να συνεχίσετε. Όταν ολοκληρωθεί, επανεκκινήστε το σύστημα.
   3. Εκκινήστε την εφαρμογή Intel Optane Memory and Storage Management από το μενού Έναρξη και βεβαιωθείτε ότι η μνήμη Intel Optane έχει ενεργοποιηθεί.
   4. Εάν θέλετε να επιταχύνετε τη μονάδα δίσκου συστήματος, μπορείτε να επιλέξετε συγκεκριμένους φακέλους, αρχεία ή εφαρμογές για να επιταχύνετε χρησιμοποιώντας τη λειτουργία Intel Optane Memory Pinning. (Η μνήμη Optane που χρησιμοποιείται πρέπει να έχει χωρητικότητα τουλάχιστον 32 GB.)

• Μια μνήμη Optane δεν μπορεί να χρησιμοποιηθεί για την επιτάχυνση ενός M.2 PCIe SSD.
• Εάν είναι εγκατεστημένες περισσότερες από μία μνήμες Optane, μπορείτε να επιλέξετε μόνο μία από αυτές για να επιταχύνετε τη μονάδα εκκίνησης που βασίζεται σε SATA. Οι υπόλοιπες μπορούν να χρησιμοποιηθούν μόνο ως μονάδες δίσκου δεδομένων.
• Μην αφαιρείτε απότομα τη μνήμη Optane. Κάτι τέτοιο θα κάνει το λειτουργικό σύστημα να σταματήσει να λειτουργεί σωστά.
• Εάν θέλετε να αλλάξετε/αφαιρέσετε τη μνήμη Optane, πρέπει πρώτα να την απενεργοποιήσετε χρησιμοποιώντας την εφαρμογή Intel Optane Memory and Storage Management.
• Μετά την ενεργοποίηση της μνήμης Optane, οι σχετικές ρυθμίσεις του BIOS θα παραμείνουν ακόμα και μετά από μια ενημέρωση του BIOS.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με την ενεργοποίηση μιας μνήμης Intel Optane.

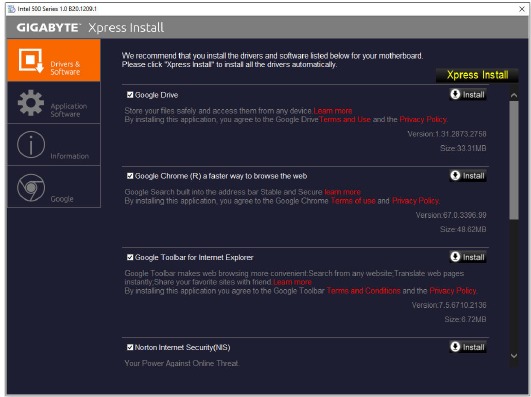

Εγκατάσταση προγραμμάτων οδήγησης

• Πριν εγκαταστήσετε τα προγράμματα οδήγησης, εγκαταστήστε πρώτα το λειτουργικό σύστημα.
• Αφού εγκαταστήσετε το λειτουργικό σύστημα, τοποθετήστε το δίσκο προγραμμάτων οδήγησης της μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Κάντε κλικ στο μήνυμα "Πατήστε για να επιλέξετε τι θα συμβεί με αυτόν το δίσκο" στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "Εκτέλεση Run.exe". (Ή πηγαίνετε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα δίσκου και εκτελέστε το πρόγραμμα Run.exe.)

Το "Xpress Install" θα σαρώσει αυτόματα το σύστημά σας και στη συνέχεια θα εμφανίσει μια λίστα με όλα τα προγράμματα οδήγησης που συνιστάται να εγκαταστήσετε. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο βέλος για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.

Προφυλάξεις κατά την εγκατάσταση

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήστη και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα στοιχεία υλικού.
• Όταν συνδέετε στοιχεία υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικούς ακροδέκτες ή υποδοχές.
• Είναι καλύτερο να φοράτε ένα βραχιόλι ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα, όπως μια μητρική πλακέτα, μια CPU ή μια μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλαράκι ή μέσα σε ένα ηλεκτροστατικό προστατευτικό δοχείο.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε το ρεύμα, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές ρεύματος των στοιχείων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στο περίβλημα του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα στοιχεία του συστήματος, καθώς και σε σωματική βλάβη του χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε ένα πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο ρεύματος επέκτασης ή ένα πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.

Για περισσότερες λεπτομέρειες σχετικά με το προϊόν, επισκεφθείτε την ιστοσελίδα της GIGABYTE.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Gigabyte B560M AORUS ELITE

Διαθέσιμες γλώσσες
