Manuali Gigabyte B560M AORUS ELITE

Identifikimi i revizionit të produktit tuaj

Numri i revizionit në pllakën tuaj amë duket si ky: "REV: X.X." Për shembull, "REV: 1.0" do të thotë që revizioni i pllakës amë është 1.0. Kontrolloni revizionin e pllakës amë para se të përditësoni BIOS-in, drejtuesit e pllakës amë ose kur kërkoni informacion teknik.

Shembull

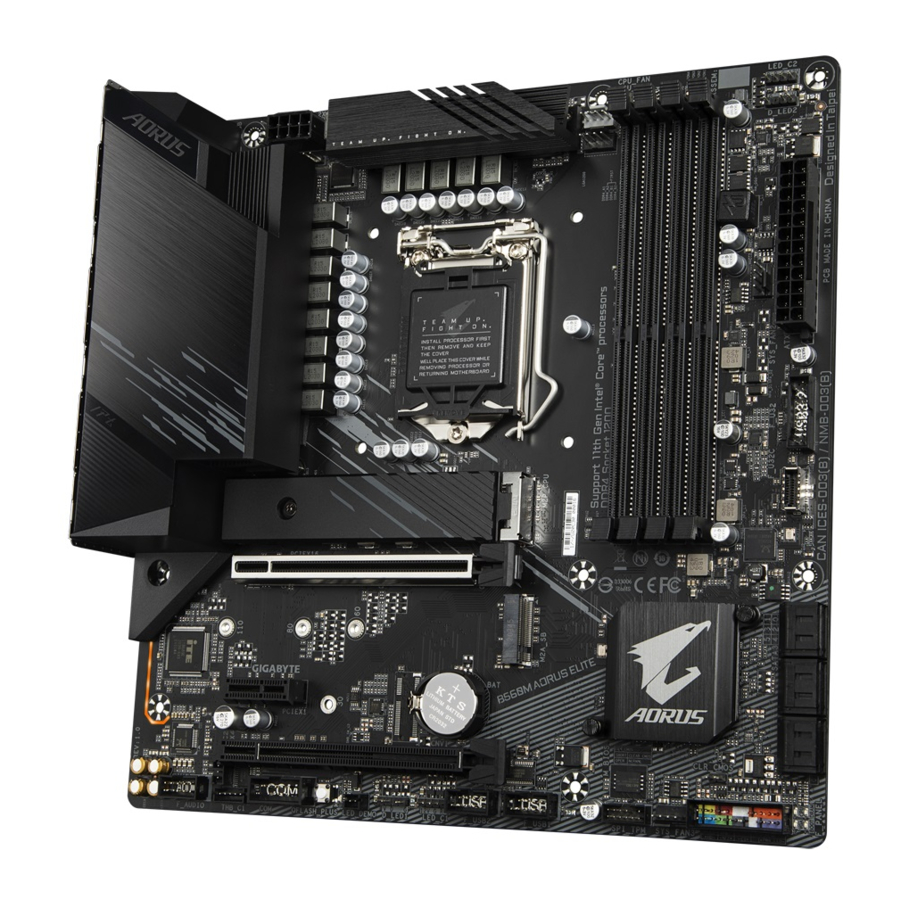

Paraqitja e produktit

Sensori i temperaturës

Përmbajtja e kutisë

• Pllakë amë B560M AORUS ELITE
• Disk me drejtues për pllakën amë
• Manuali i përdoruesit
• Dy kabllo SATA
• Vida M.2/Distancues M.2

*Përmbajtja e kutisë më sipër është vetëm për referencë dhe artikujt aktualë do të varen nga paketa e produktit që merrni. Përmbajtja e kutisë mund të ndryshojë pa paralajmërim.

Diagrami i bllokut të pajisjes

(Shënim) Mbështetja aktuale mund të ndryshojë sipas CPU-së.

Instalimi i Hardware-it

Specifikimet e Produktit

(Shënim) Mbështetet vetëm nga procesorët e gjeneratës së 11-të.

*GIGABYTE rezervon të drejtën për të bërë çdo ndryshim në specifikimet e produktit dhe informacionin e lidhur me produktin pa njoftim paraprak.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për listat e mbështetjes së CPU-së, moduleve të memories, SSD-ve dhe pajisjeve M.2.

Ju lutemi vizitoni faqen Support\Utility List (Lista e Mbështetjes\Shërbimeve) në faqen e internetit të GIGABYTE për të shkarkuar versionin më të fundit të aplikacioneve.

Instalimi i CPU-së

Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni CPU-në:

1. Sigurohuni që pllaka amë të mbështesë CPU-në.
   (Shkoni në faqen e internetit të GIGABYTE për listën më të fundit të mbështetjes së CPU-së.)
2. Gjithmonë fikeni kompjuterin dhe shkëputni kabllon e rrymës nga priza përpara se të instaloni CPU-në për të parandaluar dëmtimin e harduerit.
3. Gjeni spinën një të CPU-së. CPU-ja nuk mund të futet nëse është e orientuar në mënyrë të gabuar. (Ose mund të gjeni cepat në të dy anët e CPU-së dhe çelësat e lidhjes në folenë e CPU-së.)
4. Aplikoni një shtresë të njëtrajtshme dhe të hollë yndyre termike në sipërfaqen e CPU-së.
5. Mos e ndizni kompjuterin nëse ftohësi i CPU-së nuk është i instaluar, përndryshe mund të ndodhë mbinxehje dhe dëmtim i CPU-së.
6. Vendosni frekuencën kryesore të CPU-së në përputhje me specifikimet e CPU-së. Nuk rekomandohet që frekuenca e busit të sistemit të vendoset përtej specifikimeve të harduerit pasi nuk i plotëson kërkesat standarde për periferikët. Nëse dëshironi ta vendosni frekuencën përtej specifikimeve standarde, ju lutemi bëjeni këtë sipas specifikimeve të harduerit tuaj, duke përfshirë CPU-në, kartën grafike, memorien, hard diskun, etj.

Instalimi i CPU-së
Gjeni çelësat e lidhjes në folenë e CPU-së të pllakës amë dhe cepat në CPU.

Mos e hiqni kapakun e folesë së CPU-së përpara se të futni CPU-në. Mund të dalë nga pllaka e ngarkesës automatikisht gjatë procesit të ri-angazhimit të levës pasi të keni futur CPU-në.

Instalimi i Memories

Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni memorien:

• Sigurohuni që pllaka amë të mbështesë memorien. Rekomandohet që të përdoret memorie me të njëjtën kapacitet, markë, shpejtësi dhe çipa.
  (Shkoni në faqen e internetit të GIGABYTE për shpejtësitë më të fundit të memories të mbështetura dhe modulet e memories.)
• Gjithmonë fikeni kompjuterin dhe shkëputni kabllon e rrymës nga priza përpara se të instaloni memorien për të parandaluar dëmtimin e harduerit.
• Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje ta futni memorien, ndërroni drejtimin.

Konfigurimi i Memories me Dy Kanale
Kjo pllakë amë ofron katër fole memorie dhe mbështet Teknologjinë e Dyfishtë të Kanalit. Pasi të jetë instaluar memoria, BIOS-i do të zbulojë automatikisht specifikimet dhe kapacitetin e memories. Aktivizimi i modalitetit të memories me Dy Kanale do të dyfishojë gjerësinë e brezit origjinal të memories.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi instalimin e harduerit.

Të katër folete e memories janë të ndara në dy kanale dhe secili kanal ka dy fole memorie si më poshtë:

• Kanali A: DDR4_A1, DDR4_A2
• Kanali B: DDR4_B1, DDR4_B2

Konfigurimi i Rekomanduar i Memories me Dy Kanale
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Module	- -	DS/SS	- -	DS/SS
4 Module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Njëanësore, DS=Dyansore, "- -"=Pa Memorie)

Për shkak të kufizimeve të CPU-së, lexoni udhëzimet e mëposhtme përpara se të instaloni memorien në modalitetin e Dyfishtë të Kanalit.

1. Modaliteti i Dyfishtë i Kanalit nuk mund të aktivizohet nëse është instaluar vetëm një modul memorie.
2. Kur aktivizoni modalitetin e Dyfishtë të Kanalit me dy ose katër module memorie, rekomandohet që të përdoret memorie me të njëjtën kapacitet, markë, shpejtësi dhe çipa.

Instalimi i një Karte Zgjerimi

Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni një kartë zgjerimi:

• Sigurohuni që pllaka amë të mbështesë kartën e zgjerimit. Lexoni me kujdes manualin që erdhi me kartën tuaj të zgjerimit.
• Gjithmonë fikeni kompjuterin dhe shkëputni kabllon e rrymës nga priza përpara se të instaloni një kartë zgjerimi për të parandaluar dëmtimin e harduerit.

Lidhësit e Panelit të Pasëm

1. Port USB 2.0/1.1 (Porti Q-Flash Plus)
   Porti USB mbështet specifikimin USB 2.0/1.1. Përdorni këtë port për pajisjet USB. Përdorni këtë port për pajisjet USB. Përpara se të përdorni Q-Flash Plus ^(Shënim), sigurohuni që të futni fillimisht USB flash drive në këtë port.
   (Shënim) Për të aktivizuar funksionin Q-Flash Plus ju lutemi vizitoni faqen e internetit "Unique Features" (Veçoritë Unike) të GIGABYTE.
2. Port USB 2.0/1.1
   Porti USB mbështet specifikimin USB 2.0/1.1. Përdorni këtë port për pajisjet USB.
3. Porti PS/2 për Tastierë/Maus
   Përdorni këtë port për të lidhur një maus ose tastierë PS/2.
4. DisplayPort
   DisplayPort ofron imazhe dhe audio dixhitale me cilësi të lartë, duke mbështetur transmetimin audio dypalësh. DisplayPort mund të mbështesë mekanizmat e mbrojtjes së përmbajtjes HDCP 2.3. Ju mund ta përdorni këtë port për të lidhur monitorin tuaj të mbështetur nga DisplayPort. Shënim: Teknologjia DisplayPort mund të mbështesë një rezolucion maksimal prej 4096x2304@60 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që po përdoret.
5. Port HDMI
   Porti HDMI mbështet formatet HDCP 2.3 dhe Dolby TrueHD dhe DTS HD Master Audio. Ai gjithashtu mbështet deri në 192KHz/16bit 7.1-kanal dalje audio LPCM. Ju mund ta përdorni këtë port për të lidhur monitorin tuaj të mbështetur nga HDMI. Rezolucioni maksimal i mbështetur është 4096x2160@30 Hz, por rezolucionet aktuale të mbështetura varen nga monitori që po përdoret.
   Pasi të keni instaluar pajisjen DisplayPort/HDMI, sigurohuni që ta vendosni pajisjen e parazgjedhur të riprodhimit të zërit në DisplayPort/HDMI. (Emri i artikullit mund të ndryshojë në varësi të sistemit tuaj operativ.)
6. Port USB 3.2 Gen 2 Type-A (E kuqe)
   Porti USB 3.2 Gen 2 mbështet specifikimin USB 3.2 Gen 2 dhe është i pajtueshëm me specifikimin USB 3.2 Gen 1 dhe USB 2.0. Përdorni këtë port për pajisjet USB.
7. Port USB Type-C
   Porti USB i kthyeshëm mbështet specifikimin USB 3.2 Gen 2 dhe është i pajtueshëm me specifikimin USB 3.2 Gen 1. Përdorni këtë port për pajisjet USB.
8. Porti LAN RJ-45
   Porti LAN Gigabit Ethernet ofron lidhje interneti me një shpejtësi të të dhënave deri në 2.5 Gbps. Më poshtë përshkruhen gjendjet e LED-ve të portit LAN.


LED-i i Lidhjes/Shpejtësisë:
Gjendja	Përshkrimi
Portokalli	Shpejtësia e të dhënave 2.5 Gbps
E gjelbër	Shpejtësia e të dhënave 1 Gbps
E fikur	Shpejtësia e të dhënave 100 Mbps
LED-i i Aktivitetit:
Gjendja	Përshkrimi
Pulson	Po ndodh transmetimi ose marrja e të dhënave
E fikur	Nuk po ndodh transmetimi ose marrja e të dhënave

9. Port USB 3.2 Gen 1
   Porti USB 3.2 Gen 1 mbështet specifikimin USB 3.2 Gen 1 dhe është i pajtueshëm me specifikimin USB 2.0. Përdorni këtë port për pajisjet USB.
10. Dalja e Altoparlantit Qendror/Subwoofer (Portokalli)
    Përdorni këtë fole audio për të lidhur altoparlantët qendror/subwoofer.
11. Dalja e Altoparlantit të Pasëm (E zezë)
    Përdorni këtë fole audio për të lidhur altoparlantët e pasëm.
12. Dalja e Altoparlantit Anësor (Gri)
    Përdorni këtë fole audio për të lidhur altoparlantët anësorë.
13. Hyrja e Linjës (Blu)
    Foleja e hyrjes së linjës. Përdorni këtë fole audio për pajisje hyrëse të linjës si p.sh. një disk optik, walkman, etj.
14. Dalja e Linjës/Dalja e Altoparlantit të Përparmë (E gjelbër)
    Foleja e daljes së linjës.
15. Hyrja e Mikrofoni (Rozë)
    Foleja e hyrjes së mikrofonit.

Konfigurimet e Foleve Audio:
Foleja	Audifone/ 2-kanalësh	4-kanalësh	5.1-kanalësh	7.1-kanalësh
Dalja e Altoparlantit Qendror/Subwoofer
Dalja e Altoparlantit të Pasëm
Dalja e Altoparlantit Anësor
Hyrja e Linjës
Dalja e Linjës/Dalja e Altoparlantit të Përparmë
Hyrja e Mikrofoni

Ju mund të ndryshoni funksionalitetin e një fole audio duke përdorur softuerin audio.

• Kur hiqni kabllon e lidhur me një lidhës të panelit të pasëm, hiqni fillimisht kabllon nga pajisja juaj dhe më pas hiqeni nga pllaka amë.
• Kur hiqni kabllon, tërhiqeni drejt nga lidhësi. Mos e lëkundni nga njëra anë në tjetrën për të parandaluar një qark të shkurtër elektrik brenda lidhësit të kabllit.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi konfigurimin e softuerit audio.

Lidhësit e Brendshëm

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Lexoni udhëzimet e mëposhtme përpara se të lidhni pajisje të jashtme:

• Sigurohuni që pajisjet tuaja të jenë në përputhje me lidhësit që dëshironi të lidhni.
• Përpara se të instaloni pajisjet, sigurohuni që t'i fikni ato dhe kompjuterin tuaj. Shkëputeni kordonin e rrymës nga priza për të parandaluar dëmtimin e pajisjeve.
• Pasi të instaloni pajisjen dhe përpara se të ndizni kompjuterin, sigurohuni që kablli i pajisjes të jetë lidhur mirë me lidhësin në pllakën amë.

1/2. ATX_12V_2X4/ATX (Lidhës i Rrymës 2x4 12V dhe Lidhës i Rrymës Kryesore 2x12)
Me përdorimin e lidhësit të rrymës, furnizimi me rrymë mund të furnizojë energji të qëndrueshme të mjaftueshme për të gjitha komponentët në pllakën amë. Përpara se të lidhni lidhësin e rrymës, sigurohuni që furnizimi me rrymë të jetë i fikur dhe të gjitha pajisjet të jenë instaluar siç duhet. Lidhësi i rrymës posedon një dizajn të sigurt. Lidhni kabllon e furnizimit me rrymë me lidhësin e rrymës në orientimin e duhur.
Lidhësi i rrymës 12V kryesisht furnizon energji për CPU-në. Nëse lidhësi i rrymës 12V nuk është i lidhur, kompjuteri nuk do të ndizet.

Për të përmbushur kërkesat e zgjerimit, rekomandohet që të përdoret një furnizim me rrymë që mund t'i rezistojë konsumit të lartë të energjisë (500W ose më i madh). Nëse përdoret një furnizim me rrymë që nuk siguron fuqinë e kërkuar, rezultati mund të çojë në një sistem të paqëndrueshëm ose që nuk mund të startohet.

ATX_12V_2X4:

Nr. i Pin-it	Përkufizimi	Nr. i Pin-it	Përkufizimi
1	GND (Vetëm për 2x4-pin 12V)	5	+12V (Vetëm për 2x4-pin 12V)
2	GND (Vetëm për 2x4-pin 12V)	6	+12V (Vetëm për 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nr. i Pin-it	Përkufizimi	Nr. i Pin-it	Përkufizimi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Ndiz/Fik butësisht)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (gatishmëri +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Vetëm për 2x12-pin ATX)	23	+5V (Vetëm për 2x12-pin ATX)
12	3.3V (Vetëm për 2x12-pin ATX)	24	GND (Vetëm për 2x12-pin ATX)

3/4. CPU_FAN/SYS_FAN1/2/3 (Koka e Ventilatotit)
Të gjitha kokat e ventilatorit në këtë pllakë amë janë 4-pin. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni atë në orientimin e duhur (tel i zi i lidhësit është teli tokëzues). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn të kontrollit të shpejtësisë së ventilatorit. Për shpërndarje optimale të nxehtësisë, rekomandohet që një ventilator sistemi të instalohet brenda shasisë.

Nr. i Pin-it	Përkufizimi
1	GND
2	Kontrolli i Shpejtësisë së Tensionit
3	Ndjesi
4	Kontrolli i Shpejtësisë PWM

5. CPU_OPT (Koka e Ventilatorit CPU për Ftohje me Ujë)
   Koka e ventilatorit është 4-pin dhe posedon një dizajn të sigurt futjeje. Shumica e kokave të ventilatorit posedojnë një dizajn të sigurt futjeje. Kur lidhni një kabllo ventilatori, sigurohuni që ta lidhni atë në orientimin e duhur (tel i zi i lidhësit është teli tokëzues). Funksioni i kontrollit të shpejtësisë kërkon përdorimin e një ventilatori me dizajn të kontrollit të shpejtësisë së ventilatorit.


Nr. i Pin-it	Përkufizimi
1	GND
2	Kontrolli i Shpejtësisë së Tensionit
3	Ndjesi
4	Kontrolli i Shpejtësisë PWM
Lidhësi	CPU_FAN	SYS_FAN1~3	CPU_OPT
Rryma Maksimale	2A	2A	2A
Fuqia Maksimale	24W	24W	24W

• Sigurohuni që të lidhni kabllot e ventilatorit me kokat e ventilatorit për të parandaluar mbinxehjen e CPU-së dhe sistemit tuaj. Mbinxehja mund të rezultojë në dëmtimin e CPU-së ose sistemi mund të ngecë.
• Këto koka ventilatori nuk janë blloqe konfigurimi me kërcyes. Mos vendosni një kapak kërcyesi në koka.

6. LED_C1/LED_C2 (Koka e Shirave LED RGB)
   Kokat mund të përdoren për të lidhur një shirit standard 5050 LED RGB (12V/G/R/B), me një fuqi maksimale vlerësimi prej 2A (12V) dhe gjatësi maksimale prej 2m.


Nr. i Pin-it	Përkufizimi
1	12V
2	G
3	R
4	B

Lidhni shiritin tuaj LED RGB me kokën. Pin i rrymës së Shiritit LED RGB (i shënuar me një trekëndësh në prizë) të shiritit LED duhet të lidhet me Pin 1 (12V) të kësaj koke. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.

7. D_LED1/D_LED2 (Koka e Shirave LED të Adresueshëm)
   Kokat mund të përdoren për të lidhur një shirit standard 5050 LED të adresueshëm, me fuqi maksimale vlerësimi prej 5A (5V) dhe numër maksimal prej 1000 LED-sh.


Nr. i Pin-it	Përkufizimi
1	V (5V)
2	Të dhëna
3	Pa Pin
4	GND

Lidhni shiritin tuaj LED të adresueshëm me kokën. Pin i rrymës (i shënuar me një trekëndësh në prizë) të shiritit LED duhet të lidhet me Pin 1 të kokës së shiritit LED të adresueshëm. Lidhja e gabuar mund të çojë në dëmtimin e shiritit LED.

Për mënyrën se si të ndizni/fikni dritat e shiritit LED, ju lutemi vizitoni faqen e internetit "Veçoritë Unike" të faqes së internetit të GIGABYTE.

Përpara se të instaloni pajisjet, sigurohuni që t'i fikni ato dhe kompjuterin tuaj. Shkëputeni kordonin e rrymës nga priza për të parandaluar dëmtimin e pajisjeve.

8. SATA3 0/1/2/3/4/5 (Lidhës SATA 6Gb/s)
   Lidhësit SATA janë në përputhje me standardin SATA 6Gb/s dhe janë të pajtueshëm me standardin SATA 3Gb/s dhe SATA 1.5Gb/s. Çdo lidhës SATA mbështet një pajisje të vetme SATA.


Nr. i Pin-it	Përkufizimi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Për të aktivizuar hot-plugging për portat SATA, referojuni kapitullit "Konfigurimi i BIOS-it", "Cilësimet\Portat IO\Konfigurimi SATA dhe RST", për më shumë informacion.

9. M2P_CPU ^(Shënim)/M2A_SB (Lidhësit M.2 Socket 3)
   Lidhësi M.2 mbështet M.2 SATA SSD ose M.2 PCIe SSD.


Ndiqni hapat e mëposhtëm për të instaluar saktë një M.2 SSD në lidhësin M.2.

1. Gjeni lidhësin M.2 ku do të instaloni M.2 SSD, përdorni një kaçavidë për të hequr vidën në radiator dhe më pas hiqni radiatorin. (Vetëm lidhësi M2P_CPU ka radiator.) Hiqni filmin mbrojtës nga shtresa termike në lidhësin M.2.
2. Gjeni vrimën e duhur të montimit bazuar në gjatësinë e njësisë tuaj M.2 SSD. Nëse është e nevojshme, shtrëngoni distancën e përfshirë në vrimën e dëshiruar të montimit. Futni M.2 SSD në lidhësin M.2 në një kënd.
3. Shtypni poshtë M.2 SSD dhe më pas përdorni vidën e përfshirë për ta siguruar atë në lidhës. Zëvendësoni radiatorin dhe sigurojeni atë në vrimën origjinale. Hiqni filmin mbrojtës nga fundi i radiatorit përpara se të zëvendësoni radiatorin.

Njoftimet e Instalimit për Lidhësit M.2 dhe SATA:
Disponueshmëria e lidhësve SATA mund të ndikohet nga lloji i pajisjes së instaluar në soketat M.2. Lidhësi M2A_SB ndan gjerësinë e brezit me lidhësin SATA3 1. Referojuni tabelës së mëposhtme për detaje.

• M2P_CPU^(Shënim):


: E disponueshme, : Nuk është e disponueshme
* Lidhësi M2P_CPU (Shënim) mbështet vetëm SSD-të PCIe.

• M2A_SB:


: E disponueshme, : Nuk është e disponueshme

(Shënim) Mbështetet vetëm nga procesorët e gjeneratës së 11-të.

10. F_PANEL (Koka e panelit të përparmë)
    Lidheni çelësin e energjisë, çelësin e rivendosjes, altoparlantin, çelësin/sensorin e ndërhyrjes së shasisë dhe treguesin e statusit të sistemit në shasi me këtë kokë sipas caktimit të mëposhtëm të pinëve. Vini re pikat pozitive dhe negative përpara se të lidhni kabllot.

    • PLED/PWR_LED (LED i energjisë, e verdhë/vjollcë):
      Lidhet me treguesin e statusit të energjisë në panelin e përparmë të shasisë. LED-ja është e ndezur kur sistemi është duke punuar. LED-ja është e fikur kur sistemi është në gjendje gjumi S3/S4 ose i fikur (S5).

Statusi i sistemit	LED
S0	E ndezur
S3/S4/S5	E fikur

• PW (Çelësi i energjisë, i kuq):
  Lidhet me çelësin e energjisë në panelin e përparmë të shasisë. Mund të konfiguroni mënyrën e fikjes së sistemit tuaj duke përdorur çelësin e energjisë (referojuni seksionit "Konfigurimi i BIOS-it," "Cilësimet\Energjia e platformës," për më shumë informacion).
• SPEAK (Altoparlanti, Portokalli):
  Lidhet me altoparlantin në panelin e përparmë të shasisë. Sistemi raporton statusin e nisjes së sistemit duke lëshuar një kod bip. Një bip i shkurtër i vetëm do të dëgjohet nëse nuk zbulohet asnjë problem gjatë nisjes së sistemit.
• HD (LED i aktivitetit të diskut të ngurtë, Blu):
  Lidhet me LED-in e aktivitetit të diskut të ngurtë në panelin e përparmë të shasisë. LED-ja është e ndezur kur disku i ngurtë po lexon ose shkruan të dhëna.
• RES (Çelësi i rivendosjes, Jeshile):
  Lidhet me çelësin e rivendosjes në panelin e përparmë të shasisë. Shtypni çelësin e rivendosjes për të rindezur kompjuterin nëse kompjuteri ngrihet dhe nuk arrin të kryejë një rindezje normale.
• CI (Koka e ndërhyrjes së shasisë, Gri):
  Lidhet me çelësin/sensorin e ndërhyrjes së shasisë në shasi që mund të zbulojë nëse mbulesa e shasisë është hequr. Ky funksion kërkon një shasi me një çelës/sensor ndërhyrjeje të shasisë.
• NC (Portokalli): Nuk ka lidhje.

Dizajni i panelit të përparmë mund të ndryshojë sipas shasisë. Një modul i panelit të përparmë përbëhet kryesisht nga çelësi i energjisë, çelësi i rivendosjes, LED i energjisë, LED i aktivitetit të diskut të ngurtë, altoparlanti etj. Kur lidhni modulin e panelit të përparmë të shasisë suaj me këtë kokë, sigurohuni që caktimet e telave dhe caktimet e pinëve të përputhen saktë.

11. F_AUDIO (Koka audio e panelit të përparmë)
    Koka audio e panelit të përparmë mbështet audion me definicion të lartë (HD). Mund të lidhni modulin audio të panelit të përparmë të shasisë tuaj me këtë kokë. Sigurohuni që caktimet e telave të lidhësit të modulit të përputhen me caktimet e pinëve të kokës së pllakës amë. Lidhja e gabuar midis lidhësit të modulit dhe kokës së pllakës amë do ta bëjë pajisjen të paaftë për të punuar ose madje do ta dëmtojë atë.


Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Pa pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Disa shasi ofrojnë një modul audio të panelit të përparmë që ka lidhës të ndarë në secilin tel në vend të një prize të vetme. Për informacion në lidhje me lidhjen e modulit audio të panelit të përparmë që ka caktim të ndryshëm të telave, ju lutemi kontaktoni prodhuesin e shasisë.

12. F_U32C (Koka USB Type-C me mbështetje USB 3.2 Gen 1)
    Koka përputhet me specifikimet USB 3.2 Gen 1 dhe mund të ofrojë një port USB.


Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (Koka USB 3.2 Gen 1)
    Koka përputhet me specifikimet USB 3.2 Gen 1 dhe USB 2.0 dhe mund të ofrojë dy porte USB. Për blerjen e panelit të përparmë opsional 3.5" që ofron dy porte USB 3.2 Gen 1, ju lutemi kontaktoni shitësin lokal.


Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Pa pin
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (Koka USB 2.0/1.1)
    Kokat përputhen me specifikimet USB 2.0/1.1. Çdo kokë USB mund të ofrojë dy porte USB nëpërmjet një mbajtëseje opsionale USB. Për blerjen e mbajtëses opsionale USB, ju lutemi kontaktoni shitësin lokal.


Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi
1	Energjia (5V)	6	USB DY+
2	Energjia (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pa pin
5	USB DX+	10	NC

• Mos e futni kabllon e mbajtëses IEEE 1394 (2x5-pin) në kokën USB 2.0/1.1.
• Përpara instalimit të mbajtëses USB, sigurohuni që të fikni kompjuterin dhe të shkëputni kordonin e energjisë nga priza e energjisë për të parandaluar dëmtimin e mbajtëses USB.

15. SPI_TPM (Koka e modulit të platformës së besuar)
    Mund të lidhni një SPI TPM (Modul i platformës së besuar) në këtë kokë.


Nr. i pinit	Përkufizimi	Nr. i pinit	Përkufizimi
1	Dalja e të dhënave	7	Zgjedhja e çipit
2	Energjia (3.3V)	8	GND
3	Pa pin	9	IRQ
4	NC	10	NC
5	Hyrja e të dhënave	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Lidhësit e kartës shtesë Thunderbolt)
    Lidhësit përdoren për t'u lidhur me një kartë shtesë GIGABYTE Thunderbolt.

17. CLR_CMOS (Kapërcyes për pastrimin e CMOS)
    Përdorni këtë kapërcyes për të pastruar konfigurimin e BIOS-it dhe për të rivendosur vlerat CMOS në parazgjedhjet e fabrikës. Për të pastruar vlerat CMOS, përdorni një objekt metalik si një kaçavidë për të prekur dy pinët për disa sekonda.
    E hapur: Normale
    E shkurtër: Pastroni vlerat CMOS

• Fikeni gjithmonë kompjuterin tuaj dhe shkëputni kordonin e energjisë nga priza e energjisë përpara se të pastroni vlerat CMOS.
• Pas rindezjes së sistemit, shkoni te Konfigurimi i BIOS-it për të ngarkuar parazgjedhjet e fabrikës (zgjidhni Ngarko parazgjedhjet e optimizuara) ose konfiguroni manualisht cilësimet e BIOS-it (referojuni kapitullit "Konfigurimi i BIOS-it," për konfigurimet e BIOS-it).

18. BAT (Bateria)
    Bateria siguron energji për të mbajtur vlerat (të tilla si konfigurimet e BIOS-it, informacioni i datës dhe orës) në CMOS kur kompjuteri është i fikur. Zëvendësoni baterinë kur tensioni i baterisë bie në një nivel të ulët, ose vlerat CMOS mund të mos jenë të sakta ose mund të humbasin.

Mund të pastroni vlerat CMOS duke hequr baterinë:

1. Fikeni kompjuterin tuaj dhe shkëputni kordonin e energjisë.
2. Hiqeni butësisht baterinë nga mbajtësja e baterisë dhe prisni për një minutë. (Ose përdorni një objekt metalik si një kaçavidë për të prekur terminalet pozitive dhe negative të mbajtëses së baterisë, duke i shkurtuar ato për 5 sekonda.)
3. Zëvendësoni baterinë.
4. Futeni kordonin e energjisë dhe rindizni kompjuterin tuaj.

• Fikeni gjithmonë kompjuterin tuaj dhe shkëputni kordonin e energjisë përpara se të zëvendësoni baterinë.
• Zëvendësoni baterinë me një të barasvlershme. Dëmtimi i pajisjeve tuaja mund të ndodhë nëse bateria zëvendësohet me një model të pasaktë.
• Kontaktoni vendin e blerjes ose shitësin lokal nëse nuk jeni në gjendje ta zëvendësoni vetë baterinë ose nuk jeni të sigurt për modelin e baterisë.
• Kur instaloni baterinë, vini re orientimin e anës pozitive (+) dhe anës negative (-) të baterisë (ana pozitive duhet të jetë e kthyer lart).
• Bateritë e përdorura duhet të trajtohen në përputhje me rregulloret mjedisore lokale.

19. CPU/DRAM/VGA/BOOT (LED-et e statusit)
    LED-et e statusit tregojnë nëse CPU-ja, memoria, karta grafike dhe sistemi operativ po funksionojnë siç duhet pas ndezjes së sistemit. Nëse LED-ja CPU/DRAM/VGA është e ndezur, kjo do të thotë se pajisja përkatëse nuk po funksionon normalisht; nëse LED-ja BOOT është e ndezur, kjo do të thotë se nuk keni hyrë ende në sistemin operativ.


CPU: LED i statusit të CPU-së
DRAM: LED i statusit të memories
VGA: LED i statusit të kartës grafike
BOOT: LED i statusit të sistemit operativ

20. QFLASH_PLUS (Butoni Q-Flash Plus)
    Q-Flash Plus ju lejon të përditësoni BIOS-in kur sistemi juaj është i fikur (gjendja e fikjes S5). Ruani BIOS-in më të fundit në një USB dhe futeni në portën e dedikuar, dhe më pas mund të aktivizoni BIOS-in automatikisht thjesht duke shtypur butonin Q-Flash Plus. QFLED do të pulsojë kur aktivitetet e përputhjes dhe aktivizimit të BIOS-it fillojnë dhe do të ndalojë së pulsuari kur aktivizimi kryesor i BIOS-it të jetë i plotë.


Për mënyrën se si të përdorni Q-Flash Plus, ju lutemi vizitoni faqen e internetit "Karakteristikat unike" të faqes së internetit të GIGABYTE.

Konfigurimi i BIOS-it

BIOS (Sistemi Bazë i Inputit dhe Outputit) regjistron parametrat e harduerit të sistemit në CMOS në pllakën amë. Funksionet e tij kryesore përfshijnë kryerjen e vetë-testimit gjatë ndezjes (POST) gjatë fillimit të sistemit, ruajtjen e parametrave të sistemit dhe ngarkimin e sistemit operativ, etj. BIOS përfshin një program konfigurimi të BIOS-it që i lejon përdoruesit të modifikojë cilësimet bazë të konfigurimit të sistemit ose të aktivizojë funksione të caktuara të sistemit.
Kur fiket energjia, bateria në pllakën amë furnizon energjinë e nevojshme për CMOS për të mbajtur vlerat e konfigurimit në CMOS.
Për të hyrë në programin e konfigurimit të BIOS-it, shtypni tastin <Delete> gjatë POST-it kur ndizet energjia.
Për të përmirësuar BIOS-in, përdorni ose GIGABYTE Q-Flash ose programin @BIOS.

• Q-Flash i lejon përdoruesit të përmirësojë ose të ruajë shpejt dhe me lehtësi BIOS-in pa hyrë në sistemin operativ.
• @BIOS është një program i bazuar në Windows që kërkon dhe shkarkon versionin më të fundit të BIOS-it nga interneti dhe përditëson BIOS-in.

• Për shkak se aktivizimi i BIOS-it është potencialisht i rrezikshëm, nëse nuk hasni probleme duke përdorur versionin aktual të BIOS-it, rekomandohet që të mos e aktivizoni BIOS-in. Për të aktivizuar BIOS-in, bëjeni me kujdes. Aktivizimi joadekuat i BIOS-it mund të rezultojë në mosfunksionim të sistemit.
• Rekomandohet që të mos ndryshoni cilësimet e paracaktuara (përveç nëse keni nevojë) për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. Ndryshimi joadekuat i cilësimeve mund të rezultojë në dështimin e sistemit për t'u ndezur. Nëse kjo ndodh, përpiquni të pastroni vlerat CMOS dhe të rivendosni tabelën në vlerat e paracaktuara. (Referojuni seksionit "Ngarko parazgjedhjet e optimizuara" në këtë kapitull ose prezantimeve të baterisë/kërcyesit të pastrimit CMOS në Kapitullin "Instalimi i harduerit" për mënyrën e pastrimit të vlerave CMOS.)

Ekrani i nisjes

Ekrani i mëposhtëm i logos së nisjes do të shfaqet kur të ndizet kompjuteri.

Ekzistojnë dy mënyra të ndryshme BIOS si më poshtë dhe mund të përdorni tastin <F2> për të kaluar midis dy mënyrave. Easy Mode (Mënyra e thjeshtë) u lejon përdoruesve të shohin shpejt informacionin e tyre aktual të sistemit ose të bëjnë rregullime për performancë optimale. Në Easy Mode (Mënyra e thjeshtë), mund të përdorni mausin tuaj për të lëvizur nëpër artikujt e konfigurimit. Advanced Mode (Mënyra e avancuar) ofron cilësime të detajuara të BIOS-it. Mund të shtypni tastet e shigjetave në tastierën tuaj për të lëvizur midis artikujve dhe të shtypni <Enter> për të pranuar ose për të hyrë në një nën-menu. Ose mund të përdorni mausin tuaj për të zgjedhur artikullin që dëshironi.

• Kur sistemi nuk është i qëndrueshëm si zakonisht, zgjidhni artikullin Load Optimized Defaults (Ngarko parazgjedhjet e optimizuara) për ta vendosur sistemin tuaj në parazgjedhjet e tij.
• Menutë e konfigurimit të BIOS-it të përshkruara në këtë kapitull janë vetëm për referencë dhe mund të ndryshojnë sipas versionit të BIOS-it.

Menyja kryesore

Çelësat e funksionit të mënyrës së avancuar
< >< >	Lëvizni shiritin e zgjedhjes për të zgjedhur një meny konfigurimi
< >< >	Lëvizni shiritin e zgjedhjes për të zgjedhur një artikull konfigurimi në një meny
<Enter>/Double Click (Klikimi i dyfishtë)	Ekzekutoni komandën ose hyni në një meny
<+>/<Page Up>	Rrisni vlerën numerike ose bëni ndryshime
<->/<Page Down>	Ulja e vlerës numerike ose bëni ndryshime
<F1>	Shfaq përshkrimet e çelësave të funksionit
<F2>	Kaloni në Easy Mode (Mënyra e thjeshtë)
<F3>	Ruani cilësimet aktuale të BIOS-it në një profil
<F4>	Ngarkoni cilësimet e BIOS-it nga një profil i krijuar më parë
<F5>	Rivendosni cilësimet e mëparshme të BIOS-it për nënmenutë aktuale
<F6>	Shfaqni ekranin Smart Fan 6
<F7>	Ngarkoni cilësimet e paracaktuara të optimizuara të BIOS-it për nënmenutë aktuale
<F8>	Hyni në programin Q-Flash
<F10>	Ruani të gjitha ndryshimet dhe dilni nga programi i konfigurimit të BIOS-it
<F11>	Kaloni në nënmenunë Favorites (Të preferuarat)
<F12>	Kapni ekranin aktual si imazh dhe ruajeni në diskun tuaj USB
<Insert>	Shtoni ose hiqni një opsion të preferuar
<Ctrl>+<S>	Shfaq informacionin mbi memorien e instaluar
<Esc>	Menyja kryesore: Dilni nga programi i konfigurimit të BIOS-it Nënmenutë: Dilni nga nënmenuja aktuale

Ventilatori i zgjuar 6

Përdorni tastin e funksionit <F6> për të kaluar shpejt në këtë ekran. Ky ekran ju lejon të konfiguroni cilësimet që lidhen me shpejtësinë e ventilatorit për çdo titull ventilatori ose të monitoroni temperaturën e sistemit/CPU-së tuaj.

• TUNE ALL (RREGULLO TË GJITHA)
  Ju lejon të aplikoni cilësimet aktuale në të gjithë titujt e ventilatorit.
• Temperature (Temperatura)
  Shfaq temperaturën aktuale të zonës së zgjedhur të synuar.
• Fan Speed (Shpejtësia e ventilatorit)
  Shfaq shpejtësitë aktuale të ventilatorit.
• Flow Rate (Shpejtësia e rrjedhës)
  Shfaq shpejtësinë e rrjedhës së sistemit tuaj të ftohjes me ujë. Shtypni <Enter> në Fan Speed (Shpejtësia e ventilatorit) për të kaluar në këtë funksion.
• Fan Speed Control (Kontrolli i shpejtësisë së ventilatorit)
  Ju lejon të përcaktoni nëse do të aktivizoni funksionin e kontrollit të shpejtësisë së ventilatorit dhe të rregulloni shpejtësinë e ventilatorit.

Normal	Lejon që ventilatori të funksionojë me shpejtësi të ndryshme sipas temperaturës. Ju mund të rregulloni shpejtësinë e ventilatorit me System Information Viewer bazuar në kërkesat e sistemit tuaj. (Parazgjedhur)
Silent (E heshtur)	Lejon që ventilatori të funksionojë me shpejtësi të ngadaltë.
Manual (Manuale)	Ju lejon të zvarritni nyjet e kurbës për të rregulluar shpejtësinë e ventilatorit. Ose mund të përdorni veçorinë EZ Tuning (Akordimi EZ). Pasi të rregulloni pozicionin e nyjes, shtypni Apply (Apliko) për të llogaritur automatikisht pjerrësinë e kurbës.
Full Speed (Shpejtësia e plotë)	Lejon që ventilatori të funksionojë me shpejtësi të plotë.

• Fan Control Use Temperature Input (Kontrolli i ventilatorit përdor hyrjen e temperaturës)
  Ju lejon të zgjidhni temperaturën e referencës për kontrollin e shpejtësisë së ventilatorit.
• Temperature Interval (Intervali i temperaturës)
  Ju lejon të zgjidhni intervalin e temperaturës për ndryshimin e shpejtësisë së ventilatorit.
• FAN Control Mode (Mënyra e kontrollit të ventilatorit)

Auto	E lejon BIOS-in të zbulojë automatikisht llojin e ventilatorit të instaluar dhe të vendosë mënyrën optimale të kontrollit. (Parazgjedhur)
Voltage (Tensioni)	Mënyra e tensionit rekomandohet për një ventilator me 3 kunja.
PWM	Mënyra PWM rekomandohet për një ventilator me 4 kunja.

• FAN Stop (Ndalo ventilatorin)
  Aktivizon ose çaktivizon funksionin e ndalimit të ventilatorit. Mund të vendosni kufirin e temperaturës duke përdorur kurbën e temperaturës. Ventilatori ndalon funksionimin kur temperatura është më e ulët se kufiri. (Parazgjedhur: Çaktivizuar)
• FAN Mode (Mënyra e ventilatorit)
  Ju lejon të vendosni mënyrën e funksionimit për ventilatorin.

Slope (Pjerrësia)	Rregullon shpejtësinë e ventilatorit në mënyrë lineare bazuar në temperaturën. (Parazgjedhur)
Stair (Shkallë)	Rregullon shpejtësinë e ventilatorit hap pas hapi bazuar në temperaturën.

• FAN Fail Warning (Paralajmërim për dështimin e ventilatorit)
  Lejon sistemin të lëshojë tingull paralajmërues nëse ventilatori nuk është i lidhur ose dështon. Kontrolloni gjendjen e ventilatorit ose lidhjen e ventilatorit kur ndodh kjo. (Parazgjedhur: Çaktivizuar)
• Save Fan Profile (Ruaj profilin e ventilatorit)
  Ky funksion ju lejon të ruani cilësimet aktuale në një profil. Mund ta ruani profilin në BIOS ose të zgjidhni Select File in HDD/FDD/USB (Zgjidhni skedarin në HDD/FDD/USB) për të ruajtur profilin në pajisjen tuaj të ruajtjes.
• Load Fan Profile (Ngarko profilin e ventilatorit)
  Ky funksion ju lejon të ngarkoni një profil BIOS të ruajtur më parë pa telashe për të rikonfiguruar cilësimet e BIOS-it. Ose mund të zgjidhni Select File in HDD/FDD/USB (Zgjidhni skedarin në HDD/FDD/USB) për të ngarkuar një profil nga pajisja juaj e ruajtjes.

Të preferuarat

Vendosni opsionet tuaja të përdorura shpesh si të preferuarat tuaja dhe përdorni tastin <F11> për të kaluar shpejt në faqen ku ndodhen të gjitha opsionet tuaja të preferuara. Për të shtuar ose hequr një opsion të preferuar, shkoni në faqen e tij origjinale dhe shtypni <Insert> në opsion. Opsioni shënohet me një shenjë ylli nëse vendoset si "i preferuar".

Rregullues

Nëse sistemi do të funksionojë në mënyrë të qëndrueshme me cilësimet e mbingarkesës/mbivoltazhit që keni bërë, varet nga konfigurimet e përgjithshme të sistemit tuaj. Bërja e gabuar e mbingarkesës/mbivoltazhit mund të rezultojë në dëmtimin e CPU-së, çipit ose memories dhe të zvogëlojë jetën e dobishme të këtyre komponentëve. Kjo faqe është vetëm për përdoruesit e avancuar dhe ne ju rekomandojmë të mos ndryshoni cilësimet e parazgjedhura për të parandaluar paqëndrueshmërinë e sistemit ose rezultate të tjera të papritura. (Ndryshimi i papërshtatshëm i cilësimeve mund të rezultojë në dështimin e sistemit për t'u nisur. Nëse kjo ndodh, fshini vlerat CMOS dhe rivendosni tabelën në vlerat e parazgjedhura.)

• Raporti i orës së CPU-së
  Ju lejon të ndryshoni raportin e orës për CPU-në e instaluar. Gama e rregullueshme varet nga CPU-ja që po instalohet.
• Raporti i unazës
  Ju lejon të vendosni raportin Uncore të CPU-së. Gama e rregullueshme varet nga CPU-ja që po përdoret. (Parazgjedhur: Auto)
• Raporti IGP ^(Shënim)
  Ju lejon të vendosni Raportin e Grafikës. (Parazgjedhur: Auto)
• Çaktivizo AVX ^(Shënim)
  Ju lejon të çaktivizoni grupet e udhëzimeve AVX në një CPU që mbështet AVX. (Parazgjedhur: Auto)
• Çaktivizo AVX512 ^(Shënim)
  Ju lejon të çaktivizoni grupet e udhëzimeve AVX-512 në një CPU që mbështet AVX-512. (Parazgjedhur: Auto)
• Zhvendosje AVX ^(Shënim)
  Kur procesori ekzekuton ngarkesa pune AVX, Raporti i Orës së CPU-së do të reduktohet nga vlera e dëshiruar e zhvendosjes AVX. Për shembull, nëse vlera është vendosur në 3, Raporti i Orës së CPU-së do të reduktohet me 3 kur ekzekutohen udhëzimet AVX. (Parazgjedhur: Auto)
• Zhvendosje AVX512 ^(Shënim)
  Kur procesori ekzekuton ngarkesa pune AVX-512, Raporti i Orës së CPU-së do të reduktohet nga vlera e dëshiruar e zhvendosjes AVX512. Për shembull, nëse vlera është vendosur në 3 (vlera duhet të jetë më e madhe ose e barabartë me vlerën e Zhvendosjes AVX), Raporti i Orës së CPU-së do të reduktohet me 3 kur ekzekutohen udhëzimet AVX-512. (Parazgjedhur: Auto)

• Cilësimet e Avancuara të CPU-së
  • Raporti maksimal i shkrirë i bërthamës ^(Shënim)
    Shfaq frekuencën më të lartë të secilës bërthamë.
  • Mbrojtja e CPU-së nga temperatura e lartë ^(Shënim)
    Ju lejon të akordoni vlerën e zhvendosjes TJ Max. (Parazgjedhur: Auto)
  • Frekuenca FCLK për ndezjen e hershme ^(Shënim)
    Ju lejon të vendosni frekuencën FCLK. Opsionet janë: Normal(800Mhz), 1GHz, 400MHz. (Parazgjedhur: 1GHz)
  • Teknologjia Hyper-Threading
    Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë e shumë-fijeve kur përdorni një CPU Intel që mbështet këtë funksion. Kjo veçori funksionon vetëm për sistemet operative që mbështesin modalitetin e shumë-procesorit. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Nr. i Bërthamave të CPU-së të Aktivizuara
    Ju lejon të zgjidhni numrin e bërthamave të CPU-së për t'u aktivizuar në një CPU Intel me shumë bërthama (numri i bërthamave të CPU-së mund të ndryshojë sipas CPU-së). Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Intel(R) Speed Shift Technology (Teknologjia Intel Speed Shift) ^(Shënim)
    Aktivizon ose çaktivizon Teknologjinë Intel Speed Shift. Aktivizimi i kësaj veçorie lejon që procesori të rrisë frekuencën e tij të funksionimit më shpejt dhe më pas përmirëson reagimin e sistemit. (Parazgjedhur: Aktivizuar)
  • Monitor Termik i CPU-së ^(Shënim)
    Aktivizon ose çaktivizon funksionin Intel Thermal Monitor, një funksion mbrojtës të mbinxehjes së CPU-së. Kur aktivizohet, frekuenca dhe voltazhi i bërthamës së CPU-së do të reduktohen kur CPU-ja të mbinxehet. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Zhvendosja nga unaza në bërthamë (Down Bin)
    Ju lejon të përcaktoni nëse do të çaktivizoni funksionin auto-zbritës të raportit të unazës së CPU-së. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Funksioni EIST i CPU-së ^(Shënim)
    Aktivizon ose çaktivizon Teknologjinë e Përmirësuar Intel Speed Step (EIST). Në varësi të ngarkesës së CPU-së, teknologjia Intel EIST mund të ulë në mënyrë dinamike dhe efektive tensionin dhe frekuencën e bërthamës së CPU-së për të ulur mesataren konsumi i energjisë dhe prodhimi i nxehtësisë. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Race To Halt (RTH)^(Shënim)/Turbo efikas në energji^(Shënim)
    Aktivizon ose çaktivizon cilësimet e lidhura me kursimin e energjisë të CPU-së. (Parazgjedhur: Auto)
  • Intel(R) Turbo Boost Technology ^(Shënim)
    Ju lejon të përcaktoni nëse do të aktivizoni teknologjinë Intel CPU Turbo Boost. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Shënim)
    Aktivizon ose çaktivizon Teknologjinë Intel Turbo Boost Max 3.0. Intel Turbo Boost Max Technology 3.0 lejon që sistemi të identifikojë bërthamën e performancës më të mirë të procesorit dhe ju lejon të drejtoni manualisht ngarkesat e punës më kritike në të. Ju madje mund të rregulloni frekuencën e secilës bërthamë individualisht për optimizimin e performancës. (Parazgjedhur: Aktivizuar)
  • Mbikalimi i Raportit Fleksibël të CPU-së
    Aktivizon ose çaktivizon Raportin Fleksibël të CPU-së. Raporti maksimal i orës së CPU-së do të bazohet në vlerën e Cilësimeve të Raportit Fleksibël të CPU-së nëse Raporti i Orës së CPU-së është vendosur në Auto. (Parazgjedhur: Çaktivizuar)
  • Cilësimet e Raportit Fleksibël të CPU-së
    Ju lejon të vendosni Raportin Fleksibël të CPU-së. Gama e rregullueshme mund të ndryshojë sipas CPU-së.
  • TVB e kufizimit të frekuencës ^(Shënim)
    Ju lejon të aktivizoni ose çaktivizoni reduktimin automatik të frekuencës së CPU-së të iniciuar nga Thermal Velocity Boost. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Reduktimi i voltazhit i iniciuar nga TVB ^(Shënim)
    Ju lejon të aktivizoni ose çaktivizoni reduktimin automatik të voltazhit të CPU-së të iniciuar nga Thermal Velocity Boost. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
• Raportet Aktive Turbo
  • Raporti Turbo (Bërthama Aktive)
    Ju lejon të vendosni raportet Turbo të CPU-së për bërthamat aktive. Auto vendos raportet Turbo të CPU-së sipas specifikimeve të CPU-së. Ky artikull mund të konfigurohet vetëm kur Raportet Aktive Turbo është vendosur në Manual. (Parazgjedhur: Auto)
• Kontrolli i gjendjeve C
  • Ndalimi i Përmirësuar i CPU-së (C1E)
    Aktivizon ose çaktivizon funksionin Intel CPU Enhanced Halt (C1E), një funksion kursimi energjie i CPU-së në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca dhe voltazhi i bërthamës së CPU-së do të reduktohen gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. Ky artikull mund të konfigurohet vetëm kur C-States është aktivizuar. (Parazgjedhur: Auto)
  • Mbështetja e Gjendjes C3 ^(Shënim)
    Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në modalitetin C3 në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca dhe voltazhi i bërthamës së CPU-së do të reduktohen gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Gjendja C3 është një gjendje më e përmirësuar e kursimit të energjisë sesa C1. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. Ky artikull mund të konfigurohet vetëm kur C-States është aktivizuar. (Parazgjedhur: Auto)
  • Mbështetja e Gjendjes C6/C7
    Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në modalitetin C6/C7 në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca dhe voltazhi i bërthamës së CPU-së do të reduktohen gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Gjendja C6/C7 është një gjendje më e përmirësuar e kursimit të energjisë sesa C3. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. Ky artikull mund të konfigurohet vetëm kur Kontrolli i Gjendjeve C është vendosur në Aktivizuar. (Parazgjedhur: Auto)
  • Mbështetja e Gjendjes C8 ^(Shënim)
    Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në modalitetin C8 në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca dhe voltazhi i bërthamës së CPU-së do të reduktohen gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Gjendja C8 është një gjendje më e përmirësuar e kursimit të energjisë sesa C6/C7. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. Ky artikull mund të konfigurohet vetëm kur Kontrolli i Gjendjeve C është vendosur në Aktivizuar. (Parazgjedhur: Auto)
  • Mbështetja e Gjendjes C10 ^(Shënim)
    Ju lejon të përcaktoni nëse do të lejoni që CPU-ja të hyjë në modalitetin C10 në gjendje ndalimi të sistemit. Kur aktivizohet, frekuenca dhe voltazhi i bërthamës së CPU-së do të reduktohen gjatë gjendjes së ndalimit të sistemit për të ulur konsumin e energjisë. Gjendja C10 është një gjendje më e përmirësuar e kursimit të energjisë sesa C8. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. Ky artikull mund të konfigurohet vetëm kur Kontrolli i Gjendjeve C është vendosur në Aktivizuar. (Parazgjedhur: Auto)
  • Kufiri i Gjendjes C i Paketës ^(Shënim)
    Ju lejon të specifikoni kufirin e gjendjes C për procesorin. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. Ky artikull mund të konfigurohet vetëm kur Kontrolli i Gjendjeve C është vendosur në Aktivizuar. (Parazgjedhur: Auto)
  • Performanca e Energjisë së CPU-së ^(Shënim)
    Ju lejon të përcaktoni nëse do të rrisni performancën e CPU-së. (Parazgjedhur: Auto)
• Kufijtë e Energjisë Turbo
  Ju lejon të vendosni një kufi energjie për modalitetin CPU Turbo. Kur konsumi i energjisë së CPU-së tejkalon kufirin e specifikuar të energjisë, CPU-ja do të reduktojë automatikisht frekuencën e bërthamës për të ulur energjinë. Auto vendos kufirin e energjisë sipas specifikimeve të CPU-së. (Parazgjedhur: Auto)
  • Fuqia e Kufirit TDP (Watts) / Koha e Kufirit të Energjisë
    Ju lejon të vendosni kufirin e energjisë për modalitetin Turbo të CPU-së/platformës/memorjes dhe sa kohë duhet për të funksionuar në kufirin e specifikuar të energjisë. Auto vendos kufirin e energjisë sipas specifikimeve të CPU-së. Ky artikull mund të konfigurohet vetëm kur Kufijtë e Energjisë Turbo është vendosur në Aktivizuar. (Parazgjedhur: Auto)
  • Kufiri aktual i bërthamës (Amps)
    Ju lejon të vendosni një kufi aktual për modalitetin CPU Turbo. Kur rryma e CPU-së tejkalon kufirin e specifikuar aktual, CPU-ja do të reduktojë automatikisht frekuencën e bërthamës për të ulur rrymën. Auto vendos kufirin e energjisë sipas specifikimeve të CPU-së. Ky artikull mund të konfigurohet vetëm kur Kufijtë e Energjisë Turbo është vendosur në Aktivizuar. (Parazgjedhur: Auto)
• Kontrolli i Kufirit Turbo për Bërthamë^{(Shënim 1)}
  Ju lejon të kontrolloni kufirin e secilës bërthamë të CPU-së veçmas. (Parazgjedhur: Auto)
  • Profili Ekstrem i Memorjes (X.M.P.) ^{(Shënim 2)}
    Lejon BIOS-in të lexojë të dhënat SPD në modulin(ët) e memorjes XMP për të përmirësuar performancën e memorjes kur aktivizohet.

Çaktivizuar	Çaktivizon këtë funksion. (Parazgjedhur)
Profili 1	Përdor cilësimet e Profilit 1.
Profili 2(Shënim 2)	Përdor cilësimet e Profilit 2.

• Shumëzuesi i Memorjes së Sistemit
  Ju lejon të vendosni shumëzuesin e memorjes së sistemit. Auto vendos shumëzuesin e memorjes sipas të dhënave SPD të memorjes. (Parazgjedhur: Auto)
• Ora Ref e Memorjes
  Ju lejon të rregulloni manualisht orën e referencës së memorjes. (Parazgjedhur: Auto)
• Raporti tek i memorjes (100/133 ose 200/266) ^{(Shënim 2)}
  Aktivizuar lejon që Qclk të funksionojë në frekuencë të tek. (Parazgjedhur: Auto)
• Modaliteti i Marshit ^{(Shënim 2)}
  Ju lejon të përmirësoni potencialin maksimal të frekuencës OC. (Parazgjedhur: Auto)

• Cilësimet e Avancuara të Memorjes
  • Rregulluesi i Shumëzuesit të Memorjes
    Ofron nivele të ndryshme të akordimit automatik të memorjes. (Parazgjedhur: Auto)
  • Ndërthurja e Kanalit
    Aktivizon ose çaktivizon ndërthurjen e kanalit të memorjes. Aktivizuar lejon që sistemi të aksesojë njëkohësisht kanale të ndryshme të memorjes për të rritur performancën dhe stabilitetin e memorjes. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Ndërthurja e Rendit
    Aktivizon ose çaktivizon ndërthurjen e rendit të memorjes. Aktivizuar lejon që sistemi të aksesojë njëkohësisht rende të ndryshme të memorjes për të rritur performancën dhe stabilitetin e memorjes. Auto lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Auto)
  • Modaliteti i Nisjes së Memorjes
    Ofron metoda të zbulimit dhe trajnimit të memorjes.

Auto	Lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur)
Normal	BIOS-i kryen automatikisht trajnimin e memorjes. Ju lutemi vini re se nëse sistemi bëhet i paqëndrueshëm ose i panisëm, provoni të fshini vlerat CMOS dhe të rivendosni tabelën në vlerat e parazgjedhura. (Referojuni hyrjeve të kërcyesit të baterisë/fshirjes CMOS në Kapitullin "Instalimi i Harduerit" për mënyrën e fshirjes së vlerave CMOS.)
Aktivizo Nisjen e Shpejtë	Anashkalon zbulimin dhe trajnimin e memorjes në disa kritere specifike për nisje më të shpejtë të memorjes.
Çaktivizo Nisjen e Shpejtë	Zbulon dhe trajnon memorjen në çdo nisje të vetme.

• Kohëzgjatja e Memorjes në Kohë Reale
  Ju lejon të akordoni kohëzgjatjet e memorjes pas fazës së BIOS-it. (Parazgjedhur: Auto)
• Cilësimet e Përmirësimit të Memorjes
  Ofron disa cilësime të përmirësimit të performancës së memorjes: Auto, Relax OC, Stabilitet i Përmirësuar, Normal, Performancë e Përmirësuar, Frekuencë e Lartë, Dendësi e Lartë dhe DDR-4500+. (Parazgjedhur: Auto)
• Mesazhi i Zbulimit të Kanalit të Memorjes
  Ju lejon të përcaktoni nëse do të shfaqni një mesazh alarmi kur memorja nuk është instaluar në kanalin optimal të memorjes. (Parazgjedhur: Aktivizuar)

• Informacioni SPD
  Shfaq informacionin mbi memorjen e instaluar.
• Kohëzgjatjet e Kanaleve të Memorjes
  Kontrolli Standard i Kohës së Kanaleve, Kontrolli i Avancuar i Kohës së Kanaleve, Kontrolli i Ndryshëm i Kohës së Kanaleve
  Këto seksione ofrojnë cilësime të kohës së memorjes. Shënim: Sistemi juaj mund të bëhet i paqëndrueshëm ose të mos niset pasi të keni bërë ndryshime në kohëzgjatjet e memorjes. Nëse kjo ndodh, ju lutemi rivendosni tabelën në vlerat e parazgjedhura duke ngarkuar parazgjedhjet e optimizuara ose duke fshirë vlerat CMOS.
  • Modaliteti i Tensionit Vcore/CPU Vcore/Vcore Dinamik(DVID)/Tensioni Përshtatës BCLK/Tensioni Grafik i CPU-së (VAXG)/Tensioni DRAM (CH A/B)/CPU VCCIO/CPU VCCIO2/Tensioni i Agjentit të Sistemit të CPU-së/VCCPLL OC/VCC18PCH/VCC1V8P
    Këto artikuj ju lejojnë të rregulloni tensionet Vcore të CPU-së dhe memorjes.
• Cilësimet e Avancuara të Tensionit
  Ky nënmenu ju lejon të konfiguroni nivelin e Kalibrimit të Linjës së Ngarkesës, nivelin e mbrojtjes nga mbivoltazhi dhe nivelin e mbrojtjes nga mbitensioni.

(Shënim 1) Ky artikull është i pranishëm vetëm kur instaloni një CPU që mbështet këtë veçori. Për më shumë informacion rreth veçorive unike të CPU-ve Intel, ju lutemi vizitoni faqen e internetit të Intel.
(Shënim 2) Ky artikull është i pranishëm vetëm kur instaloni një CPU dhe një modul memorjeje që mbështesin këtë veçori.

Cilësimet

• Fuqia e Platformës
  • Menaxhimi i Energjisë i Platformës
    Aktivizon ose çaktivizon funksionin e Menaxhimit të Energjisë së Gjendjes Aktive (ASPM). (Parazgjedhur: Çaktivizuar)
  • PEG ASPM
    Ju lejon të konfiguroni modalitetin ASPM për pajisjen e lidhur me autobusin CPU PEG. Kjo artikull mund të konfigurohet vetëm kur Platform Power Management (Menaxhimi i Energjisë i Platformës) është vendosur në Enabled (Aktivizuar). (Parazgjedhur: Çaktivizuar)
  • PCH ASPM
    Ju lejon të konfiguroni modalitetin ASPM për pajisjen e lidhur me autobusin PCI Express të Chipset-it. Kjo artikull mund të konfigurohet vetëm kur Platform Power Management (Menaxhimi i Energjisë i Platformës) është vendosur në Enabled (Aktivizuar). (Parazgjedhur: Çaktivizuar)
  • DMI ASPM
    Ju lejon të konfiguroni modalitetin ASPM për anën CPU dhe anën Chipset të lidhjes DMI. Kjo artikull mund të konfigurohet vetëm kur Platform Power Management (Menaxhimi i Energjisë i Platformës) është vendosur në Enabled (Aktivizuar). (Parazgjedhur: Çaktivizuar)
  • Power On By Keyboard (Ndiz me Tastierë)
    Lejon që sistemi të ndizet nga një ngjarje zgjimi e tastierës PS/2.
    Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që siguron të paktën 1A në plumbin +5VSB.

Disabled (Çaktivizuar)	Çaktivizon këtë funksion. (Parazgjedhur)
Password (Fjalëkalim)	Vendosni një fjalëkalim me 1~5 karaktere për të ndezur sistemin.
Keyboard 98 (Tastiera 98)	Shtypni butonin POWER në tastierën Windows 98 për të ndezur sistemin.
Any Key (Çdo Çelës)	Shtypni çdo çelës për të ndezur sistemin.

• Power On Password (Fjalëkalimi i Ndezjes)
  Vendosni fjalëkalimin kur Power On By Keyboard (Ndiz me Tastierë) është vendosur në Password (Fjalëkalim).
  Shtypni <Enter> në këtë artikull dhe vendosni një fjalëkalim me deri në 5 karaktere dhe më pas shtypni <Enter> për të pranuar. Për të ndezur sistemin, futni fjalëkalimin dhe shtypni <Enter>.
  Shënim: Për të anuluar fjalëkalimin, shtypni <Enter> në këtë artikull. Kur të kërkohet fjalëkalimi, shtypni përsëri <Enter> pa futur fjalëkalimin për të pastruar cilësimet e fjalëkalimit.
• Power On By Mouse (Ndiz me Maus)
  Lejon që sistemi të ndizet nga një ngjarje zgjimi e mausit PS/2.
  Shënim: Për të përdorur këtë funksion, ju nevojitet një furnizim me energji ATX që siguron të paktën 1A në plumbin +5VSB.

Disabled (Çaktivizuar)	Çaktivizon këtë funksion. (Parazgjedhur)
Move (Lëviz)	Lëvizni mausin për të ndezur sistemin.
Double Click (Klik i Dyfishtë)	Klikoni dy herë në butonin e majtë të mausit për të ndezur sistemin.

• ErP
  Përcakton nëse do të lejohet që sistemi të konsumojë më pak energji në gjendjen S5 (fikje). (Parazgjedhur: Çaktivizuar)
  Shënim: Kur kjo artikull është vendosur në Enabled (Aktivizuar), funksionet e mëposhtme nuk do të jenë të disponueshme: Rifillimi nga Alarmi, ndezja nga mausi dhe ndezja nga tastiera.
• Soft-Off by PWR-BTTN (Fikje e Butë nga PWR-BTTN)
  Konfiguron mënyrën e fikjes së kompjuterit në modalitetin MS-DOS duke përdorur butonin e energjisë.

Instant-Off (Fikje e Menjëhershme)	Shtypni butonin e energjisë dhe më pas sistemi do të fiket menjëherë. (Parazgjedhur)
Delay 4 Sec. (Vonesë 4 Sek.)	Shtypni dhe mbani shtypur butonin e energjisë për 4 sekonda për të fikur sistemin. Nëse butoni i energjisë shtypet për më pak se 4 sekonda, sistemi do të hyjë në modalitetin e pezullimit.

• Resume by Alarm (Rifillo nga Alarmi)
  Përcakton nëse do të ndizet sistemi në një kohë të dëshiruar. (Parazgjedhur: Çaktivizuar)
  Nëse aktivizohet, vendosni datën dhe orën si më poshtë:
  • Wake up day (Dita e zgjimit): Ndizni sistemin në një kohë specifike në çdo ditë ose në një ditë specifike në një muaj.
  • Wake up hour/minute/second (Ora/minuta/sekonda e zgjimit): Vendosni kohën kur sistemi do të ndizet automatikisht.

Shënim: Kur përdorni këtë funksion, shmangni fikjen e papërshtatshme nga sistemi operativ ose heqjen e energjisë AC, ose cilësimet mund të mos jenë efektive.

• Power Loading (Ngarkesa e Energjisë)
  Aktivizon ose çaktivizon ngarkesën fiktive. Kur furnizimi me energji është në ngarkesë të ulët, një vetë-mbrojtje do të aktivizohet duke bërë që të mbyllet ose të dështojë. Nëse kjo ndodh, ju lutemi vendoseni në Enabled (Aktivizuar). Auto (Automatik) lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatik)
• RC6(Render Standby) (RC6(Gati për T'u Dhënë))
  Ju lejon të përcaktoni nëse do të lejohet që grafika e integruar të hyjë në modalitetin e gatishmërisë për të ulur konsumin e energjisë. (Parazgjedhur: Aktivizuar)
• AC BACK (Rikthimi AC)
  Përcakton gjendjen e sistemit pas kthimit të energjisë nga një humbje e energjisë AC.

Memory (Kujtesë)	Sistemi kthehet në gjendjen e tij të fundit të njohur të zgjuar pas kthimit të energjisë AC.
Always On (Gjithmonë Ndezur)	Sistemi ndizet pas kthimit të energjisë AC.
Always Off (Gjithmonë Fikur)	Sistemi qëndron i fikur pas kthimit të energjisë AC. (Parazgjedhur)

• IO Ports (Portet IO)
  • Initial Display Output (Dalja Fillestare e Ekranit)
    Specifikon iniciimin e parë të ekranit të monitorit nga karta grafike PCI Express e instaluar ose grafika e integruar.

IGFX(Note)	Vendos grafikën e integruar si ekrani i parë.
PCIe 1 Slot	Vendos kartën grafike në slotin PCIEX16 si ekrani i parë. (Parazgjedhur)
PCIe 2 Slot	Vendos kartën grafike në slotin PCIEX4 si ekrani i parë.

Kjo artikull mund të konfigurohet vetëm kur CSM Support (Mbështetja CSM) është vendosur në Enabled (Aktivizuar).

• Internal Graphics (Grafika e Brendshme)
  Aktivizon ose çaktivizon funksionin e grafikës së integruar. (Parazgjedhur: Automatik)
• DVMT Pre-Allocated (DVMT e Para-alokuar)
  Ju lejon të vendosni madhësinë e kujtesës së grafikës së integruar. (Parazgjedhur: 64M)
• DVMT Total Gfx Mem (Mem Gjithsej Gfx DVMT)
  Ju lejon të alokoni madhësinë e kujtesës DVMT të grafikës së integruar. Opsionet janë: 128M, 256M, MAX. (Parazgjedhur: 256M)
• Aperture Size (Madhësia e Hapjes)
  Ju lejon të vendosni sasinë maksimale të kujtesës së sistemit që mund t'i alokohet kartës grafike.
  Opsionet janë: 128MB, 256MB, 512MB, 1024MB dhe 2048MB. (Parazgjedhur: 256MB)
• OnBoard LAN Controller (Kontrolluesi LAN në Bord)
  Aktivizon ose çaktivizon funksionin LAN në bord. (Parazgjedhur: Aktivizuar)
  Nëse dëshironi të instaloni një kartë rrjeti shtesë të palës së 3-të në vend të përdorimit të LAN në bord, vendoseni këtë artikull në Disabled (Çaktivizuar).
• Audio Controller (Kontrolluesi Audio)
  Aktivizon ose çaktivizon funksionin audio në bord. (Parazgjedhur: Aktivizuar)
  Nëse dëshironi të instaloni një kartë audio shtesë të palës së 3-të në vend të përdorimit të audio në bord, vendoseni këtë artikull në Disabled (Çaktivizuar).
• Above 4G Decoding (Dekodimi mbi 4G)
  Aktivizon ose çaktivizon pajisjet e afta për 64-bit për t'u dekoduar në hapësirën e adresave mbi 4 GB (vetëm nëse sistemi juaj mbështet dekodimin PCI 64-bit). Vendoseni në Enabled (Aktivizuar) nëse janë instaluar më shumë se një kartë grafike e avancuar dhe drejtuesit e tyre nuk janë në gjendje të nisin kur hyjnë në sistemin operativ (për shkak të hapësirës së kufizuar të adresës së kujtesës 4 GB). (Parazgjedhur: Çaktivizuar)
• IOAPIC 24-119 Entries (Hyrjet IOAPIC 24-119)
  Aktivizon ose çaktivizon këtë funksion. (Parazgjedhur: Aktivizuar)

• Super IO Configuration (Konfigurimi Super IO)
  • Serial Port (Porti Serial)
    Aktivizon ose çaktivizon portin serial në bord. (Parazgjedhur: Aktivizuar)
• USB Configuration (Konfigurimi USB)
  • Legacy USB Support (Mbështetja USB e Vjetër)
    Lejon që tastiera/mausi USB të përdoren në MS-DOS. (Parazgjedhur: Aktivizuar)
  • XHCI Hand-off (Dorëzimi XHCI)
    Përcakton nëse do të aktivizohet funksioni i Dorëzimit XHCI për një sistem operativ pa mbështetje të Dorëzimit XHCI. (Parazgjedhur: Aktivizuar)
  • USB Mass Storage Driver Support (Mbështetja e Drejtuesit të Ruajtjes Masive USB)
    Aktivizon ose çaktivizon mbështetjen për pajisjet e ruajtjes USB. (Parazgjedhur: Aktivizuar)
  • Mass Storage Devices (Pajisjet e Ruajtjes Masive)
    Shfaq një listë të pajisjeve të ruajtjes masive USB të lidhura. Kjo artikull shfaqet vetëm kur është instaluar një pajisje ruajtjeje USB.
• Network Stack Configuration (Konfigurimi i Pirgut të Rrjetit)
  • Network Stack (Pirgu i Rrjetit)
    Çaktivizon ose aktivizon nisjen nga rrjeti për të instaluar një OS me format GPT, si p.sh. instalimi i OS nga serveri i Shërbimeve të Vendosjes së Windows. (Parazgjedhur: Çaktivizuar)
  • IPv4 PXE Support (Mbështetja IPv4 PXE)
    Aktivizon ose çaktivizon Mbështetjen IPv4 PXE. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i Rrjetit) është aktivizuar.
  • IPv4 HTTP Support (Mbështetja IPv4 HTTP)
    Aktivizon ose çaktivizon mbështetjen e nisjes HTTP për IPv4. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i Rrjetit) është aktivizuar.
  • IPv6 PXE Support (Mbështetja IPv6 PXE)
    Aktivizon ose çaktivizon Mbështetjen IPv6 PXE. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i Rrjetit) është aktivizuar.
  • IPv6 HTTP Support (Mbështetja IPv6 HTTP)
    Aktivizon ose çaktivizon mbështetjen e nisjes HTTP për IPv6. Kjo artikull mund të konfigurohet vetëm kur Network Stack (Pirgu i Rrjetit) është aktivizuar.
  • PXE boot wait time (Koha e pritjes së nisjes PXE)
    Ju lejon të konfiguroni se sa kohë të prisni përpara se të mund të shtypni <Esc> për të ndërprerë nisjen PXE.
  • Media detect count (Numri i zbulimit të medias)
    Ju lejon të vendosni numrin e herëve për të kontrolluar praninë e medias.
• NVMe Configuration (Konfigurimi NVMe)
  Shfaq informacione mbi M.2 NVME PCIe SSD tuaj nëse është instaluar.
• SATA And RST Configuration (Konfigurimi SATA dhe RST)
  • SATA Controller(s) (Kontrolluesi(t) SATA)
    Aktivizon ose çaktivizon kontrolluesit SATA të integruar. (Parazgjedhur: Aktivizuar)
  • SATA Mode Selection (Përzgjedhja e Modalitetit SATA)
    Aktivizon ose çaktivizon Optane për kontrolluesit SATA të integruar në Chipset ose konfiguron kontrolluesit SATA në modalitetin AHCI.

Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium me Përshpejtimin e Sistemit Intel Optane)	Aktivizon Optane për kontrolluesin SATA.
AHCI	Konfiguron kontrolluesit SATA në modalitetin AHCI. Advanced Host Controller Interface (AHCI) është një specifikim ndërfaqeje që lejon drejtuesin e ruajtjes të aktivizojë funksione të avancuara Serial ATA si Native Command Queuing dhe hot plug. (Parazgjedhur)

• Aggressive LPM Support (Mbështetja Agresive LPM)
  Aktivizon ose çaktivizon funksionin e kursimit të energjisë, ALPM (Aggressive Link Power Management), për kontrolluesit Chipset SATA. (Parazgjedhur: Çaktivizuar)
• Port 0/1/2/3/4/5 (Porti 0/1/2/3/4/5)
  Aktivizon ose çaktivizon çdo port SATA. (Parazgjedhur: Aktivizuar)
• SATA Port 0/1/2/3/4/5 DevSlp (SATA Porti 0/1/2/3/4/5 DevSlp)
  Ju lejon të përcaktoni nëse do të lejohet që pajisja SATA e lidhur të hyjë në modalitetin e gjumit. (Parazgjedhur: Çaktivizuar)
• Hot plug (Lidhje e Shpejtë)
  Aktivizon ose çaktivizon aftësinë e lidhjes së shpejtë për çdo port SATA. (Parazgjedhur: Çaktivizuar)
• Configured as eSATA (Konfiguruar si eSATA)
  Aktivizon ose çaktivizon mbështetjen për pajisjet e jashtme SATA.

• Realtek PCIe 2.5GBE Family Controller
  Ky nën-menu ofron informacione mbi konfigurimin LAN dhe opsionet e konfigurimit të lidhura.
• Miscellaneous (Të ndryshme)
  • LEDs in System Power On State (LED-et në Gjendjen e Ndezjes së Sistemit)
    Ju lejon të aktivizoni ose çaktivizoni ndriçimin LED të pllakës amë kur sistemi është i ndezur.

Off (Fikur)	Çaktivizon modalitetin e zgjedhur të ndriçimit kur sistemi është i ndezur.
On (Ndezur)	Aktivizon modalitetin e zgjedhur të ndriçimit kur sistemi është i ndezur. (Parazgjedhur)

• LEDs in Sleep, Hibernation, and Soft Off States (LED-et në Gjendjet e Gjumit, Hibernacionit dhe Fikjes së Butë)
  Ju lejon të vendosni modalitetin e ndriçimit të LED-ve të pllakës amë në gjendjen e sistemit S3/S4/S5. Kjo artikull mund të konfigurohet kur LEDs in System Power On State (LED-et në Gjendjen e Ndezjes së Sistemit) është vendosur në On (Ndezur).

Off (Fikur)	Çaktivizon modalitetin e zgjedhur të ndriçimit kur sistemi hyn në gjendjen S3/S4/S5. (Parazgjedhur)
On (Ndezur)	Aktivizon modalitetin e zgjedhur të ndriçimit kur sistemi hyn në gjendjen S3/S4/S5.

• Intel Platform Trust Technology (PTT) (Teknologjia e Besimit të Platformës Intel (PTT))
  Aktivizon ose çaktivizon Teknologjinë Intel PTT. (Parazgjedhur: Çaktivizuar)
• 3DMark01 Enhancement (Përmirësimi i 3DMark01)
  Ju lejon të përcaktoni nëse do të përmirësoni disa performanca të vjetra të pikëreferencës. (Parazgjedhur: Çaktivizuar)
• CPU PCIe Link Speed (Shpejtësia e Lidhjes PCIe e CPU-së)
  Ju lejon të vendosni modalitetin e funksionimit të sloteve PCI Express të kontrolluara nga CPU në Gen 1, Gen 2, Gen 3 ose Gen 4 ^(Note). Modaliteti aktual i funksionimit i nënshtrohet specifikimit të harduerit të çdo sloti. Auto (Automatik) lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatik)
• PCH PCIe Link Speed (Shpejtësia e Lidhjes PCIe e PCH-së)
  Ju lejon të vendosni modalitetin e funksionimit të sloteve PCI Express të kontrolluara nga Chipset në Gen 1, Gen 2 ose Gen 3. Modaliteti aktual i funksionimit i nënshtrohet specifikimit të harduerit të çdo sloti. Auto (Automatik) lejon që BIOS-i të konfigurojë automatikisht këtë cilësim. (Parazgjedhur: Automatik)
• VT-d
  Aktivizon ose çaktivizon Teknologjinë e Virtualizimit Intel për I/O të Drejtuar. (Parazgjedhur: Aktivizuar)

• Trusted Computing (Llogaritja e Besueshme)
  Aktivizon ose çaktivizon Modulin e Platformës së Besuar (TPM).
• PC Health Status (Statusi i Shëndetit të PC-së)
  • Reset Case Open Status (Rivendos Statusin e Hapjes së Kasës)

Disabled (Çaktivizuar)	Mban ose pastron regjistrimin e statusit të mëparshëm të ndërhyrjes në shasi. (Parazgjedhur)
Enabled (Aktivizuar)	Pastron regjistrimin e statusit të mëparshëm të ndërhyrjes në shasi dhe fusha Case Open (Kasa e Hapur) do të tregojë "Jo" në nisjen e ardhshme.

• Case Open (Kasa e Hapur)
  Shfaq statusin e zbulimit të pajisjes së zbulimit të ndërhyrjes në shasi të bashkangjitur në header-in CI të pllakës amë. Nëse mbulesa e shasisë së sistemit hiqet, kjo fushë do të tregojë "Po", përndryshe do të tregojë "Jo". Për të pastruar regjistrimin e statusit të ndërhyrjes në shasi, vendoseni Reset Case Open Status (Rivendos Statusin e Hapjes së Kasës) në Enabled (Aktivizuar), ruani cilësimet në CMOS dhe më pas rindizni sistemin tuaj.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG (CPU Vcore/CPU VCCSA/Tensioni i Kanalit A/B DRAM/+3.3V/+5V/+12V/CPU VAXG)
  Shfaq tensionet aktuale të sistemit.

(Shënim) Kjo artikull është e pranishme vetëm kur instaloni një CPU që mbështet këtë veçori.

Informacioni i Sistemit

Kjo seksion ofron informacione mbi modelin e pllakës amë dhe versionin e BIOS-it tuaj. Ju gjithashtu mund të zgjidhni gjuhën e parazgjedhur të përdorur nga BIOS-i dhe të vendosni manualisht orën e sistemit.

• Access Level (Niveli i Qasjes)
  Shfaq nivelin aktual të qasjes në varësi të llojit të mbrojtjes me fjalëkalim të përdorur. (Nëse nuk është vendosur asnjë fjalëkalim, parazgjedhja do të shfaqet si Administrator.) Niveli i Administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it; niveli i Përdoruesit ju lejon vetëm të bëni ndryshime në cilësime të caktuara të BIOS-it, por jo të gjitha.
• System Language (Gjuha e Sistemit)
  Zgjedh gjuhën e parazgjedhur të përdorur nga BIOS-i.
• System Date (Data e Sistemit)
  Vendos datën e sistemit. Formati i datës është java (vetëm për lexim), muaji, data dhe viti. Përdorni <Enter> për të kaluar midis fushave të Muajit, Datës dhe Vitit dhe përdorni çelësin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.
• System Time (Ora e Sistemit)
  Vendos orën e sistemit. Formati i orës është ora, minuta dhe sekonda. Për shembull, ora 1 pasdite është 13:00:00. Përdorni <Enter> për të kaluar midis fushave të Orës, Minutës dhe Sekondës dhe përdorni çelësin <Page Up> ose <Page Down> për të vendosur vlerën e dëshiruar.

• Plug in Devices Info (Informacioni i Pajisjeve të Kyçura)
  Shfaq informacione mbi pajisjet tuaja PCI Express dhe M.2 nëse janë instaluar.
• Q-Flash
  Ju lejon të aksesoni shërbimin Q-Flash për të përditësuar BIOS-in ose për të kopjuar konfigurimin aktual të BIOS-it.

Boot (Nisja)

• Bootup NumLock State
  Aktivizon ose çaktivizon veçorinë Numlock në tastierën numerike të tastierës pas POST-it. (Parazgjedhur: Aktiv)
• CFG Lock
  Aktivizon ose çaktivizon funksionin MSR 0xE2. (Parazgjedhur: Çaktivizuar)
• Security Option
  Specifikon nëse nevojitet një fjalëkalim sa herë që sistemi niset, ose vetëm kur hyni në BIOS Setup (Konfigurimin e BIOS-it). Pasi të konfiguroni këtë artikull, vendosni fjalëkalimet nën artikullin Administrator Password/User Password (Fjalëkalimi i Administratorit/Fjalëkalimi i Përdoruesit).

Setup	Një fjalëkalim nevojitet vetëm për të hyrë në programin BIOS Setup (Konfigurimin e BIOS-it).
System	Një fjalëkalim nevojitet për nisjen e sistemit dhe për hyrjen në programin BIOS Setup (Konfigurimin e BIOS-it). (Parazgjedhur)

• Full Screen LOGO Show
  Ju lejon të përcaktoni nëse do të shfaqet Logoja GIGABYTE në fillimin e sistemit. Disabled (Çaktivizuar) e anashkalon Logon GIGABYTE kur sistemi niset. (Parazgjedhur: Aktivizuar)
• Boot Option Priorities
  Specifikon rendin e përgjithshëm të nisjes nga pajisjet e disponueshme. Pajisjet e ruajtjes së lëvizshme që mbështesin formatin GPT do të kenë parashtesën "UEFI:" në listën e pajisjeve të nisjes. Për të nisur nga një sistem operativ që mbështet ndarjen GPT, zgjidhni pajisjen me parashtesën "UEFI:".
  Ose, nëse dëshironi të instaloni një sistem operativ që mbështet ndarjen GPT, siç është Windows 10 64-bit, zgjidhni diskun optik që përmban diskun e instalimit të Windows 10 64-bit dhe ka parashtesën "UEFI:".
• Fast Boot
  Aktivizon ose çaktivizon Fast Boot (Nisjen e Shpejtë) për të shkurtuar procesin e nisjes së OS-it. Ultra Fast (Ultra e Shpejtë) ofron shpejtësinë më të shpejtë të nisjes. (Parazgjedhur: Çaktivizo lidhjen)
• SATA Support(Mbështetja SATA)

Last Boot SATA Devices Only	Përveç diskut të nisjes së mëparshme, të gjitha pajisjet SATA janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS-it. (Parazgjedhur)
All SATA Devices	Të gjitha pajisjet SATA janë funksionale në sistemin operativ dhe gjatë POST-it.

Ky artikull mund të konfigurohet vetëm kur Fast Boot (Nisja e Shpejtë) është vendosur në Enabled (Aktivizuar) ose Ultra Fast (Ultra e Shpejtë).

• VGA Support
  Ju lejon të zgjidhni se cili lloj sistemi operativ të niset.

Auto	Aktivizon vetëm ROM-in e opsionit trashëgues.
EFI Driver	Aktivizon ROM-in e opsionit EFI. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur Fast Boot (Nisja e Shpejtë) është vendosur në Enabled (Aktivizuar) ose Ultra Fast (Ultra e Shpejtë).

• USB Support(Mbështetja USB)

Disable Link	Të gjitha pajisjet USB janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS-it.
Full Initial	Të gjitha pajisjet USB janë funksionale në sistemin operativ dhe gjatë POST-it. (Parazgjedhur)
Partial Initial	Një pjesë e pajisjeve USB janë të çaktivizuara përpara se të përfundojë procesi i nisjes së OS-it.

Ky artikull mund të konfigurohet vetëm kur Fast Boot (Nisja e Shpejtë) është vendosur në Enabled (Aktivizuar) ose Ultra Fast (Ultra e Shpejtë). Ky funksion është i çaktivizuar kur Fast Boot (Nisja e Shpejtë) është vendosur në Ultra Fast (Ultra e Shpejtë).

• NetWork Stack Driver Support(Mbështetja e Drejtuesit të Stack-ut të Rrjetit)

Disable Link	Çaktivizon nisjen nga rrjeti. (Parazgjedhur)
Enabled	Aktivizon nisjen nga rrjeti.

Ky artikull mund të konfigurohet vetëm kur Fast Boot (Nisja e Shpejtë) është vendosur në Enabled (Aktivizuar) ose Ultra Fast (Ultra e Shpejtë).

• Next Boot After AC Power Loss(Nisja Tjetër Pas Humbjes së Energjisë AC)

Normal Boot	Aktivizon nisjen normale pas kthimit të energjisë AC. (Parazgjedhur)
Fast Boot	Mban cilësimet e Nisjes së Shpejtë pas kthimit të energjisë AC.

Ky artikull mund të konfigurohet vetëm kur Fast Boot (Nisja e Shpejtë) është vendosur në Enabled (Aktivizuar) ose Ultra Fast (Ultra e Shpejtë).

• Mouse Speed
  Ju lejon të vendosni shpejtësinë e lëvizjes së kursorit të mausit. (Parazgjedhur: 1 X)
• Windows 10 Features
  Ju lejon të zgjidhni sistemin operativ që do të instalohet. (Parazgjedhur: Windows 10)
• CSM Support
  Aktivizon ose çaktivizon UEFI CSM (Moduli i Mbështetjes së Përputhshmërisë) për të mbështetur një proces nisjeje të PC-së trashëguese.

Enabled	Aktivizon UEFI CSM.
Disabled	Çaktivizon UEFI CSM dhe mbështet vetëm procesin e nisjes UEFI BIOS. (Parazgjedhur)

• LAN PXE Boot Option ROM
  Ju lejon të zgjidhni nëse do të aktivizoni ROM-in e opsionit trashëgues për kontrolluesin LAN. (Parazgjedhur: Çaktivizuar) Ky artikull mund të konfigurohet vetëm kur CSM Support (Mbështetja CSM) është vendosur në Enabled (Aktivizuar).
• Storage Boot Option Control
  Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit trashëgues për kontrolluesin e pajisjes së ruajtjes.

Do not launch	Çaktivizon ROM-in e opsionit.
UEFI	Aktivizon vetëm ROM-in e opsionit UEFI.
Legacy	Aktivizon vetëm ROM-in e opsionit trashëgues. (Parazgjedhur)

Ky artikull mund të konfigurohet vetëm kur CSM Support (Mbështetja CSM) është vendosur në Enabled (Aktivizuar).

• Other PCI devices(Pajisje të tjera PCI)
  Ju lejon të zgjidhni nëse do të aktivizoni UEFI ose ROM-in e opsionit Trashëgues për kontrolluesin e pajisjes PCI, përveç kontrolluesve LAN, pajisjes së ruajtjes dhe grafikës.

Do not launch	Çaktivizon ROM-in e opsionit.
UEFI	Aktivizon vetëm ROM-in e opsionit UEFI. (Parazgjedhur)
Legacy	Aktivizon vetëm ROM-in e opsionit trashëgues.

Ky artikull mund të konfigurohet vetëm kur CSM Support (Mbështetja CSM) është vendosur në Enabled (Aktivizuar).

• Administrator Password
  Ju lejon të konfiguroni një fjalëkalim administratori. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) në fillimin e sistemit dhe kur hyni në BIOS Setup (Konfigurimin e BIOS-it). Duke qenë i ndryshëm nga fjalëkalimi i përdoruesit, fjalëkalimi i administratorit ju lejon të bëni ndryshime në të gjitha cilësimet e BIOS-it.
• User Password
  Ju lejon të konfiguroni një fjalëkalim përdoruesi. Shtypni <Enter> në këtë artikull, shkruani fjalëkalimin dhe më pas shtypni <Enter>. Do t'ju kërkohet të konfirmoni fjalëkalimin. Shkruani përsëri fjalëkalimin dhe shtypni <Enter>. Duhet të futni fjalëkalimin e administratorit (ose fjalëkalimin e përdoruesit) në fillimin e sistemit dhe kur hyni në BIOS Setup (Konfigurimin e BIOS-it). Sidoqoftë, fjalëkalimi i përdoruesit ju lejon vetëm të bëni ndryshime në disa cilësime të BIOS-it, por jo në të gjitha.
  Për të anuluar fjalëkalimin, shtypni <Enter> në artikullin e fjalëkalimit dhe kur të kërkohet fjalëkalimi, futeni së pari atë të saktë. Kur të kërkohet një fjalëkalim i ri, shtypni <Enter> pa futur asnjë fjalëkalim. Shtypni përsëri <Enter> kur të kërkohet të konfirmoni.
  SHËNIM: Para se të vendosni Fjalëkalimin e Përdoruesit, sigurohuni që të vendosni së pari Fjalëkalimin e Administratorit.

• Secure Boot
  Ju lejon të aktivizoni ose çaktivizoni Secure Boot (Nisjen e Sigurt) dhe të konfiguroni cilësimet e lidhura. Ky artikull mund të konfigurohet vetëm kur CSM Support (Mbështetja CSM) është vendosur në Disabled (Çaktivizuar).
  • Preferred Operating Mode
    Ju lejon të zgjidhni nëse do të hyni në modalitetin Easy (i Lehtë) ose modalitetin Advanced (i Avancuar) pasi të hyni në BIOS Setup (Konfigurimin e BIOS-it). Auto (Automatik) hyn në modalitetin BIOS ku ishte herën e fundit. (Parazgjedhur: Automatik)

Ruaj & Dil

• Save & Exit Setup(Ruaj & Dil nga Konfigurimi)
  Shtypni <Enter> në këtë artikull dhe zgjidhni Yes (Po). Kjo i ruan ndryshimet në CMOS dhe del nga programi BIOS Setup (Konfigurimi i BIOS-it). Zgjidhni No (Jo) ose shtypni <Esc> për t'u kthyer në Menunë Kryesore të BIOS Setup (Konfigurimit të BIOS-it).
• Exit Without Saving(Dil Pa Ruajtur)
  Shtypni <Enter> në këtë artikull dhe zgjidhni Yes (Po). Kjo del nga BIOS Setup (Konfigurimi i BIOS-it) pa ruajtur ndryshimet e bëra në BIOS Setup (Konfigurimin e BIOS-it) në CMOS. Zgjidhni No (Jo) ose shtypni <Esc> për t'u kthyer në Menunë Kryesore të BIOS Setup (Konfigurimit të BIOS-it).
• Load Optimized Defaults(Ngarko Vlerat e Parazgjedhura të Optimizuara)
  Shtypni <Enter> në këtë artikull dhe zgjidhni Yes (Po) për të ngarkuar cilësimet e parazgjedhura optimale të BIOS-it. Cilësimet e parazgjedhura të BIOS-it ndihmojnë sistemin të funksionojë në gjendje optimale. Ngarkoni gjithmonë vlerat e parazgjedhura të optimizuara pas përditësimit të BIOS-it ose pas pastrimit të vlerave CMOS.
• Boot Override(Anashkalo Nisjen)
  Ju lejon të zgjidhni një pajisje për të nisur menjëherë. Shtypni <Enter> në pajisjen që zgjidhni dhe zgjidhni Yes (Po) për të konfirmuar. Sistemi juaj do të rindizet automatikisht dhe do të niset nga ajo pajisje.
• Save Profiles(Ruaj Profilet)
  Ky funksion ju lejon të ruani cilësimet aktuale të BIOS-it në një profil. Ju mund të krijoni deri në 8 profile dhe t'i ruani si Setup Profile 1 (Konfiguro Profilin 1) ~ Setup Profile 8 (Konfiguro Profilin 8). Shtypni <Enter> për të përfunduar. Ose mund të zgjidhni Select File in HDD/FDD/USB (Zgjidh Skedarin në HDD/FDD/USB) për të ruajtur profilin në pajisjen tuaj të ruajtjes.
• Load Profiles(Ngarko Profilet)
  Nëse sistemi juaj bëhet i paqëndrueshëm dhe keni ngarkuar cilësimet e parazgjedhura të BIOS-it, mund të përdorni këtë funksion për të ngarkuar cilësimet e BIOS-it nga një profil i krijuar më parë, pa u lodhur me rikonfigurimin e cilësimeve të BIOS-it. Zgjidhni së pari profilin që dëshironi të ngarkoni dhe më pas shtypni <Enter> për të përfunduar. Mund të zgjidhni Select File in HDD/FDD/USB (Zgjidh Skedarin në HDD/FDD/USB) për të futur profilin e krijuar më parë nga pajisja juaj e ruajtjes ose për të ngarkuar profilin e krijuar automatikisht nga BIOS-i, siç është kthimi i cilësimeve të BIOS-it në cilësimet e fundit që funksionuan siç duhet (regjistrimi i fundit i njohur i mirë).

Instalimi i kujtesës dhe menaxhimit të memories Intel Optane

Hapat:

1. Pasi të keni hyrë në sistemin operativ, futeni diskun e drejtuesit të pllakës amë në drejtuesin tuaj optik. Në ekranin Xpress Install, zgjidhni Intel Rapid Storage Technology për të instaluar dhe ndiqni udhëzimet në ekran për të përfunduar instalimin. Kur të përfundojë, rinisni sistemin.
2. Pasi të instaloni drejtuesit e përfshirë të pllakës amë, sigurohuni që lidhja juaj e internetit të funksionojë siç duhet. Sistemi do të instalojë automatikisht softuerin nga Intel. Rinisni sistemin pasi të jetë instaluar drejtuesi.

Aktivizimi i një kujtese Intel Optane

1. Kërkesat e sistemit
   1. Kujtesa Intel Optane.
   2. Kujtesa Optane duhet të ketë të paktën 16 GB kapacitet dhe duhet të ketë kapacitet të barabartë ose më të vogël se disku i ngurtë/SSD për t'u përshpejtuar.
   3. Kujtesa Optane nuk mund të përdoret për të përshpejtuar një grup ekzistues RAID; disku i ngurtë/SSD i përshpejtuar nuk mund të përfshihet në një grup RAID.
   4. Disku i ngurtë/SSD për t'u përshpejtuar duhet të jetë një disk i ngurtë SATA ose M.2 SATA SSD.
   5. Disku i ngurtë/SSD për t'u përshpejtuar mund të jetë një disk sistemi ose disk të dhënash. Disku i sistemit duhet të jetë i formatuar GPT dhe të ketë të instaluar Windows 10 64-bit (ose version më të ri). Disku i të dhënave gjithashtu duhet të jetë i formatuar GPT.
   6. Disku i drejtuesit të pllakës amë.
   7. Kontrolluesi SATA duhet të vendoset në modalitetin Intel RST Premium With Intel Optane System Acceleration.
2. Udhëzime për instalimin
   1. Shkoni te Settings\IO Ports\SATA And RST Configuration dhe sigurohuni që RST Control PCIe Storage Devices të jetë vendosur në Manual. Më pas, në varësi të lidhësit M.2 në të cilin instaloni kujtesën Optane, vendoseni artikullin përkatës PCIe Storage Dev on Port XX në RST Controlled.
   2. Pasi të rihyni në sistemin operativ, nisni aplikacionin Intel Optane Memory and Storage Management nga menyja Start. Nëse instaloni më shumë se një kujtesë Optane, ju lutemi zgjidhni cilën do të përdorni. Më pas zgjidhni cilin disk të përshpejtohet. Klikoni Enable Intel Optane Memory. Të gjitha të dhënat në kujtesën Optane do të fshihen. Sigurohuni që të rezervoni të dhënat para se të vazhdoni. Ndiqni udhëzimet në ekran për të vazhduar. Kur të përfundojë, rinisni sistemin.
   3. Nisni aplikacionin Intel Optane Memory and Storage Management nga menyja Start dhe sigurohuni që kujtesa Intel Optane të jetë aktivizuar.
   4. Nëse dëshironi të përshpejtoni diskun e sistemit, mund të zgjidhni dosje, skedarë ose aplikacione specifike për të përshpejtuar duke përdorur funksionin Intel Optane Memory Pinning. (Kujtesa Optane e përdorur duhet të ketë të paktën 32 GB kapacitet.)

• Një kujtesë Optane nuk mund të përdoret për të përshpejtuar një M.2 PCIe SSD.
• Nëse instalohet më shumë se një kujtesë Optane, mund të zgjidhni vetëm një prej tyre për të përshpejtuar diskun tuaj të nisjes të bazuar në SATA. Tjetri(ët) mund të përdoren vetëm si disk(e) të dhënash.
• Mos e hiqni papritmas kujtesën Optane. Bërja e kësaj do të bëjë që sistemi operativ të ndalojë së funksionuari siç duhet.
• Nëse dëshironi të ndryshoni/hiqni kujtesën Optane, duhet ta çaktivizoni atë duke përdorur aplikacionin Intel Optane Memory and Storage Management fillimisht.
• Pas aktivizimit të kujtesës Optane, cilësimet e lidhura të BIOS do të mbeten edhe pas një përditësimi BIOS.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për detaje mbi aktivizimin e një kujtese Intel Optane.

Instalimi i drejtuesve

• Para instalimit të drejtuesve, instaloni fillimisht sistemin operativ.
• Pasi të instaloni sistemin operativ, futeni diskun e drejtuesit të pllakës amë në drejtuesin tuaj optik. Klikoni mbi mesazhin "Tap to choose what happens with this disc" (Trokitni lehtë për të zgjedhur se çfarë ndodh me këtë disk) në këndin e sipërm djathtas të ekranit dhe zgjidhni "Run Run.exe." (Ose shkoni te My Computer, klikoni dy herë në drejtuesin optik dhe ekzekutoni programin Run.exe.)

"Xpress Install" (Instalimi Xpress) do të skanojë automatikisht sistemin tuaj dhe më pas do të listojë të gjithë drejtuesit që rekomandohen të instalohen. Mund të klikoni butonin Xpress Install dhe "Xpress Install" (Instalimi Xpress) do të instalojë të gjithë drejtuesit e zgjedhur. Ose klikoni shigjetën ikonën për të instaluar individualisht drejtuesit që ju nevojiten.

Parapërgatitjet e instalimit

Pllaka amë përmban qarkore dhe komponente të shumta delikate elektronike që mund të dëmtohen si rezultat i shkarkimit elektrostatik (ESD). Përpara instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

• Përpara instalimit, sigurohuni që shasia të jetë e përshtatshme për pllakën amë.
• Përpara instalimit, mos e hiqni ose thyeni ngjitësin e S/N (Numri Serial) të pllakës amë ose ngjitësin e garancisë të ofruar nga shitësi juaj. Këto ngjitëse kërkohen për vërtetimin e garancisë.
• Gjithmonë hiqeni energjinë AC duke shkëputur kordonin e energjisë nga priza e energjisë përpara instalimit ose heqjes së pllakës amë ose komponentëve të tjerë harduerikë.
• Kur lidhni komponentët harduerikë me lidhësit e brendshëm në pllakën amë, sigurohuni që ato të jenë të lidhur fort dhe në mënyrë të sigurt.
• Kur trajtoni pllakën amë, shmangni prekjen e ndonjë plumbi ose lidhësi metalik.
• Është më mirë të vishni një rrip dore të shkarkimit elektrostatik (ESD) kur trajtoni komponentë elektronikë si një pllakë amë, CPU ose kujtesë. Nëse nuk keni një rrip dore ESD, mbajeni duart të thata dhe fillimisht prekni një objekt metalik për të eliminuar elektricitetin statik.
• Përpara instalimit të pllakës amë, ju lutemi ta keni atë sipër një mbështjellësi antistatik ose brenda një kontenieri mbrojtës elektrostatik.
• Para lidhjes ose shkëputjes së kabllit të furnizimit me energji nga pllaka amë, sigurohuni që furnizimi me energji të jetë fikur.
• Para se të ndizni energjinë, sigurohuni që tensioni i furnizimit me energji të jetë vendosur sipas standardit lokal të tensionit.
• Para përdorimit të produktit, ju lutemi verifikoni që të gjithë kabllot dhe lidhësit e energjisë të komponentëve tuaj harduerikë janë të lidhur.
• Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidhat të bien në kontakt me qarkun e pllakës amë ose komponentët e saj.
• Sigurohuni që të mos ketë vida të mbetura ose komponente metalike të vendosura në pllakën amë ose brenda kutisë së kompjuterit.
• Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
• Mos e vendosni sistemin kompjuterik në një mjedis me temperaturë të lartë ose të lagësht.
• Ndezja e energjisë së kompjuterit gjatë procesit të instalimit mund të çojë në dëmtimin e komponentëve të sistemit, si dhe në dëmtimin fizik të përdoruesit.
• Nëse nuk jeni i sigurt për ndonjë hap instalimi ose keni një problem në lidhje me përdorimin e produktit, ju lutemi konsultohuni me një teknik të çertifikuar kompjuteri.
• Nëse përdorni një përshtatës, kabllo zgjatuese të energjisë ose shirit energjie, sigurohuni që të konsultoheni me udhëzimet e tij të instalimit dhe/ose tokëzimit.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion softuerik.

Ju lutemi vizitoni faqen e internetit të GIGABYTE për më shumë informacion për zgjidhjen e problemeve.

Për më shumë detaje rreth produktit, ju lutemi vizitoni faqen e internetit të GIGABYTE.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali Gigabyte B560M AORUS ELITE

Gjuhët e disponueshme
