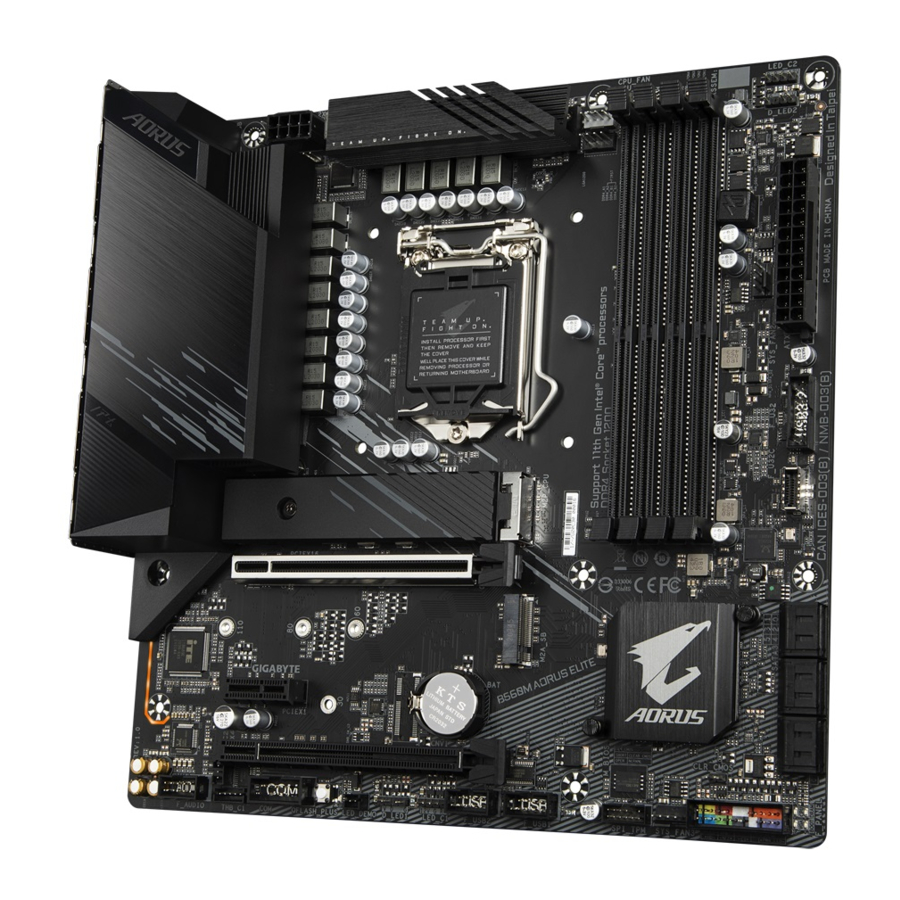

Manual da Gigabyte B560M AORUS ELITE

Identificar a Revisão do Seu Produto

O número de revisão na sua motherboard tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da motherboard é 1.0. Verifique a revisão da sua motherboard antes de atualizar a BIOS, os controladores ou quando procura informações técnicas.

Exemplo

Disposição do Produto

Sensor de temperatura

Conteúdo da Caixa

• Motherboard B560M AORUS ELITE
• Disco de controladores da motherboard
• Manual do Utilizador
• Dois cabos SATA
• Parafuso(s) M.2/suporte(s) M.2

*O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Diagrama de Blocos do Dispositivo

(Nota) O suporte real pode variar consoante a CPU.

Instalação de Hardware

Especificações do Produto

(Nota) Apenas suportado por processadores da 11.ª geração.

*A GIGABYTE reserva-se o direito de efetuar quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Visite o website da GIGABYTE para obter as listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Lista de Suporte\Utilitários no website da GIGABYTE para transferir a versão mais recente das aplicações.

Instalar a CPU

Leia as seguintes diretrizes antes de começar a instalar a CPU:

1. Certifique-se de que a motherboard suporta a CPU.
   (Aceda ao website da GIGABYTE para obter a lista de suporte de CPU mais recente.)
2. Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
3. Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as teclas de alinhamento na tomada da CPU.)
4. Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
5. Não ligue o computador se o dissipador de calor da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos na CPU.
6. Defina a frequência de host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as suas especificações de hardware, incluindo a CPU, placa gráfica, memória, disco rígido, etc.

Instalar a CPU
Localize as teclas de alinhamento na tomada da CPU da motherboard e os entalhes na CPU.

Não remova a tampa da tomada da CPU antes de inserir a CPU. Esta pode soltar-se da placa de carga automaticamente durante o processo de voltar a encaixar a alavanca depois de inserir a CPU.

Instalar a Memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a motherboard suporta a memória. Recomenda-se que seja utilizada memória da mesma capacidade, marca, velocidade e chips.
  (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado apenas numa direção. Se não conseguir inserir a memória, altere a direção.

Configuração de Memória de Canal Duplo
Esta motherboard fornece quatro tomadas de memória e suporta a tecnologia de canal duplo. Depois da memória ser instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de canal duplo duplicará a largura de banda de memória original.

Visite o website da GIGABYTE para obter detalhes sobre a instalação do hardware.

As quatro tomadas de memória são divididas em dois canais e cada canal tem duas tomadas de memória, da seguinte forma:

• Canal A: DDR4_A1, DDR4_A2
• Canal B: DDR4_B1, DDR4_B2

Configuração de Memória de Canal Duplo Recomendada
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Módulos	- -	DS/SS	- -	DS/SS
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Lado único, DS=Lado duplo, "- -"=Sem memória)

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
2. Ao ativar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que seja utilizada memória da mesma capacidade, marca, velocidade e chips.

Instalar uma Placa de Expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a motherboard suporta a placa de expansão. Leia atentamente o manual que veio com a placa de expansão.
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do Painel Traseiro

1. Porta USB 2.0/1.1 (Porta Q-Flash Plus)
   A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB. Utilize esta porta para dispositivos USB. Antes de utilizar o Q-Flash Plus ^(Nota), certifique-se de que insere primeiro a unidade flash USB nesta porta.
   (Nota) Para ativar a função Q-Flash Plus, visite a página web "Funcionalidades Únicas" do website da GIGABYTE.
2. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB.
3. Porta de teclado/rato PS/2
   Utilize esta porta para ligar um rato ou teclado PS/2.
4. DisplayPort
   O DisplayPort oferece imagens digitais e áudio de alta qualidade, suportando a transmissão de áudio bidirecional. O DisplayPort pode suportar mecanismos de proteção de conteúdo HDCP 2.3. Pode utilizar esta porta para ligar o seu monitor com suporte para DisplayPort. Nota: A tecnologia DisplayPort pode suportar uma resolução máxima de 4096 x 2304 a 60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
5. Porta HDMI
   A porta HDMI suporta os formatos HDCP 2.3 e Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192 KHz/16 bits. Pode utilizar esta porta para ligar o seu monitor com suporte para HDMI. A resolução máxima suportada é 4096x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
   Após instalar o dispositivo DisplayPort/HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para DisplayPort/HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
6. Porta USB 3.2 Gen 2 Type-A (Vermelha)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
7. Porta USB Type-C
   A porta USB reversível suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1. Utilize esta porta para dispositivos USB.
8. Porta RJ-45 LAN
   A porta LAN Gigabit Ethernet fornece ligação à Internet a uma taxa de dados de até 2,5 Gbps. O seguinte descreve os estados dos LED da porta LAN.


LED de Ligação/Velocidade:
Estado	Descrição
Laranja	Taxa de dados de 2,5 Gbps
Verde	Taxa de dados de 1 Gbps
Desligado	Taxa de dados de 100 Mbps
LED de Atividade:
Estado	Descrição
A piscar	A transmissão ou receção de dados está a ocorrer
Desligado	Não está a ocorrer transmissão ou receção de dados

9. Porta USB 3.2 Gen 1
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
10. Saída de Altifalante Central/Subwoofer (Laranja)
    Utilize esta tomada de áudio para ligar altifalantes centrais/subwoofer.
11. Saída de Altifalante Traseiro (Preta)
    Utilize esta tomada de áudio para ligar altifalantes traseiros.
12. Saída de Altifalante Lateral (Cinzenta)
    Utilize esta tomada de áudio para ligar altifalantes laterais.
13. Entrada de Linha (Azul)
    A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
14. Saída de Linha/Saída de Altifalante Frontal (Verde)
    A tomada de saída de linha.
15. Entrada de Microfone (Rosa)
    A tomada de entrada de microfone.

Configurações da Tomada de Áudio:
Tomada	Auscultadores/ 2 canais	4 canais	5.1 canais	7.1 canais
Saída de Altifalante Central/Subwoofer
Saída de Altifalante Traseiro
Saída de Altifalante Lateral
Entrada de Linha
Saída de Linha/Saída de Altifalante Frontal
Entrada de Microfone

Pode alterar a funcionalidade de uma tomada de áudio utilizando o software de áudio.

• Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

Visite o website da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Conectores internos

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Leia as seguintes diretrizes antes de conectar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
• Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi fixado de forma segura ao conector na placa-mãe.

1/2. ATX_12V_2X4/ATX (Conector de alimentação 2x4 de 12 V e conector de alimentação principal 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na placa-mãe. Antes de ligar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e que todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece principalmente alimentação à CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não irá iniciar.

Para satisfazer os requisitos de expansão, recomenda-se que seja utilizada uma fonte de alimentação que suporte um elevado consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a potência necessária, o resultado pode levar a um sistema instável ou não inicializável.

ATX_12V_2X4:

N.º do pin	Definição	N.º do pin	Definição
1	GND (apenas para 12 V de 2x4 pinos)	5	+12 V (apenas para 12 V de 2x4 pinos)
2	GND (apenas para 12 V de 2x4 pinos)	6	+12 V (apenas para 12 V de 2x4 pinos)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

N.º do pin	Definição	N.º do pin	Definição
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (Ligar/Desligar suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (em espera +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (apenas para ATX de 2x12 pinos)	23	+5 V (apenas para ATX de 2x12 pinos)
12	3,3 V (apenas para ATX de 2x12 pinos)	24	GND (apenas para ATX de 2x12 pinos)

3/4. CPU_FAN/SYS_FAN1/2/3 (Bases da ventoinha)
Todas as bases da ventoinha nesta placa-mãe são de 4 pinos. A maioria das bases da ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio de terra). A função de controlo de velocidade exige a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

N.º do pin	Definição
1	GND
2	Controlo de velocidade de voltagem
3	Sensor
4	Controlo de velocidade PWM

5. CPU_OPT (Base da ventoinha da CPU de arrefecimento a água)
   A base da ventoinha é de 4 pinos e possui um design de inserção à prova de falhas. A maioria das bases da ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio de terra). A função de controlo de velocidade exige a utilização de uma ventoinha com design de controlo de velocidade da ventoinha.


N.º do pin	Definição
1	GND
2	Controlo de velocidade de voltagem
3	Sensor
4	Controlo de velocidade PWM
Conector	CPU_FAN	SYS_FAN1~3	CPU_OPT
Corrente máxima	2 A	2 A	2 A
Potência máxima	24 W	24 W	24 W

• Certifique-se de que liga os cabos da ventoinha às bases da ventoinha para evitar o sobreaquecimento da sua CPU e sistema. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estas bases da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

6. LED_C1/LED_C2 (Bases da faixa de LED RGB)
   As bases podem ser utilizadas para ligar uma faixa de LED RGB 5050 padrão (12 V/G/R/B), com potência máxima de 2 A (12 V) e comprimento máximo de 2 m.


N.º do pin	Definição
1	12 V
2	G
3	R
4	B

Ligue a sua faixa de LED RGB à base. O pino de alimentação da faixa de LED RGB (marcado com um triângulo na ficha) da faixa de LED deve ser ligado ao pino 1 (12 V) desta base. A ligação incorreta pode levar a danos na faixa de LED.

7. D_LED1/D_LED2 (Bases da faixa de LED endereçável)
   As bases podem ser utilizadas para ligar uma faixa de LED endereçável 5050 padrão, com potência máxima de 5 A (5 V) e número máximo de 1000 LEDs.


N.º do pin	Definição
1	V (5 V)
2	Dados
3	Sem pino
4	GND

Ligue a sua faixa de LED endereçável à base. O pino de alimentação (marcado com um triângulo na ficha) da faixa de LED deve ser ligado ao pino 1 da base da faixa de LED endereçável. A ligação incorreta pode levar a danos na faixa de LED.

Para obter informações sobre como ligar/desligar as luzes da faixa de LED, visite a página da Web "Funcionalidades exclusivas" do site da GIGABYTE.

Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos aos dispositivos.

8. SATA3 0/1/2/3/4/5 (Conectores SATA de 6 Gb/s)
   Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.


N.º do pin	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para ativar a ligação dinâmica para as portas SATA, consulte o capítulo "Configuração da BIOS", "Definições\Portas de E/S\Configuração SATA e RST" para obter mais informações.

9. M2P_CPU ^(Nota)/M2A_SB (Conectores do soquete 3 M.2)
   O conector M.2 suporta SSD SATA M.2 ou SSD PCIe M.2.


Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

1. Localize o conector M.2 onde irá instalar o SSD M.2, utilize uma chave de fendas para desapertar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor. (Apenas o conector M2P_CPU tem o dissipador de calor.) Remova a película protetora da almofada térmica no conector M.2.
2. Localize o orifício de montagem adequado com base no comprimento da sua unidade SSD M.2. Se necessário, aperte o espaçador incluído no orifício de montagem pretendido. Insira o SSD M.2 no conector M.2 num ângulo.
3. Pressione o SSD M.2 para baixo e, em seguida, utilize o parafuso incluído para o fixar no conector. Substitua o dissipador de calor e fixe-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de substituir o dissipador de calor.

Avisos de instalação para os conectores M.2 e SATA:
A disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado nos soquetes M.2. O conector M2A_SB partilha largura de banda com o conector SATA3 1. Consulte a seguinte tabela para obter detalhes.

• M2P_CPU^(Nota):


: Disponível, : Não disponível
* O conector M2P_CPU (Nota) suporta apenas SSDs PCIe.

• M2A_SB:


: Disponível, : Não disponível

(Nota) Suportado apenas por processadores de 11.ª geração.

10. F_PANEL (cabeçalho do painel frontal)
    Ligue o interruptor de alimentação, o interruptor de reinício, o altifalante, o interruptor/sensor de intrusão na caixa e o indicador de estado do sistema na caixa a este cabeçalho de acordo com as atribuições dos pinos abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.

    • PLED/PWR_LED (LED de alimentação, amarelo/roxo):
      Liga-se ao indicador de estado de alimentação no painel frontal da caixa. O LED está ligado quando o sistema está a funcionar. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

Estado do sistema	LED
S0	Ligado
S3/S4/S5	Desligado

• PW (Interruptor de alimentação, vermelho):
  Liga-se ao interruptor de alimentação no painel frontal da caixa. Pode configurar a forma de desligar o sistema utilizando o interruptor de alimentação (consulte a secção "Configuração da BIOS", "Definições\Alimentação da plataforma" para obter mais informações).
• SPEAK (Altifalante, laranja):
  Liga-se ao altifalante no painel frontal da caixa. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Um único bipe curto será ouvido se não for detetado nenhum problema no arranque do sistema.
• HD (LED de atividade do disco rígido, azul):
  Liga-se ao LED de atividade do disco rígido no painel frontal da caixa. O LED está ligado quando o disco rígido está a ler ou a gravar dados.
• RES (Interruptor de reinício, verde):
  Liga-se ao interruptor de reinício no painel frontal da caixa. Prima o interruptor de reinício para reiniciar o computador se este se bloquear e não conseguir efetuar um reinício normal.
• CI (cabeçalho de intrusão na caixa, cinzento):
  Liga-se ao interruptor/sensor de intrusão na caixa que pode detetar se a tampa da caixa foi removida. Esta função requer uma caixa com um interruptor/sensor de intrusão na caixa.
• NC (Laranja): Sem ligação.

O design do painel frontal pode diferir consoante a caixa. Um módulo de painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinício, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal da caixa a este cabeçalho, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

11. F_AUDIO (cabeçalho de áudio do painel frontal)
    O cabeçalho de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal da sua caixa a este cabeçalho. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do cabeçalho da placa-mãe. A ligação incorreta entre o conector do módulo e o cabeçalho da placa-mãe fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.


N.º do pino	Definição	N.º do pino	Definição
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Sem pino
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Algumas caixas fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante da caixa.

12. F_U32C (cabeçalho USB Type-C com suporte para USB 3.2 Gen 1)
    O cabeçalho está em conformidade com a especificação USB 3.2 Gen 1 e pode fornecer uma porta USB.


N.º do pino	Definição	N.º do pino	Definição	N.º do pino	Definição
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 (cabeçalho USB 3.2 Gen 1)
    O cabeçalho está em conformidade com as especificações USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, contacte o revendedor local.


N.º do pino	Definição	N.º do pino	Definição	N.º do pino	Definição
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Sem pino
7	GND	14	SSTX2+

14. F_USB1/F_USB2 (cabeçalhos USB 2.0/1.1)
    Os cabeçalhos estão em conformidade com as especificações USB 2.0/1.1. Cada cabeçalho USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.


N.º do pino	Definição	N.º do pino	Definição
1	Alimentação (5 V)	6	USB DY+
2	Alimentação (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sem pino
5	USB DX+	10	NC

• Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao cabeçalho USB 2.0/1.1.
• Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danificar o suporte USB.

15. SPI_TPM (cabeçalho do módulo de plataforma fidedigna)
    Pode ligar um SPI TPM (módulo de plataforma fidedigna) a este cabeçalho.


N.º do pino	Definição	N.º do pino	Definição
1	Saída de dados	7	Selecionar chip
2	Alimentação (3,3 V)	8	GND
3	Sem pino	9	IRQ
4	NC	10	NC
5	Entrada de dados	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (conectores da placa adicional Thunderbolt)
    Os conectores são utilizados para ligar a uma placa adicional GIGABYTE Thunderbolt.

17. CLR_CMOS (jumper Clear CMOS)
    Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para os predefinidos de fábrica. Para limpar os valores da CMOS, utilize um objeto metálico, como uma chave de fendas, para tocar nos dois pinos durante alguns segundos.
    Aberto: Normal
    Curto: Limpar valores da CMOS

• Desligue sempre o computador e desliga o cabo de alimentação da tomada antes de limpar os valores da CMOS.
• Após o reinício do sistema, aceda à configuração da BIOS para carregar os valores predefinidos de fábrica (selecione Load Optimized Defaults (carregar predefinições otimizadas)) ou configure manualmente as definições da BIOS (consulte o capítulo "Configuração da BIOS" para as configurações da BIOS).

18. BAT (bateria)
    A bateria fornece energia para manter os valores (tais como as configurações da BIOS, as informações de data e hora) na CMOS quando o computador está desligado. Substitua a bateria quando a tensão da bateria descer para um nível baixo ou os valores da CMOS podem não ser exatos ou podem ser perdidos.

Pode limpar os valores da CMOS removendo a bateria:

1. Desligue o computador e desliga o cabo de alimentação.
2. Remova cuidadosamente a bateria do suporte da bateria e aguarde um minuto. (Ou utilize um objeto metálico, como uma chave de fendas, para tocar nos terminais positivo e negativo do suporte da bateria, fazendo com que fiquem em curto durante 5 segundos.)
3. Substitua a bateria.
4. Ligue o cabo de alimentação e reinicie o computador.

• Desligue sempre o computador e desliga o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
• Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou se tiver dúvidas sobre o modelo da bateria.
• Ao instalar a bateria, tenha em atenção a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

19. CPU/DRAM/VGA/BOOT (LEDs de estado)
    Os LEDs de estado mostram se a CPU, a memória, a placa gráfica e o sistema operativo estão a funcionar corretamente após o ligar do sistema. Se o LED da CPU/DRAM/VGA estiver ligado, isso significa que o dispositivo correspondente não está a funcionar normalmente; se o LED BOOT estiver ligado, isso significa que ainda não entrou no sistema operativo.


CPU: LED de estado da CPU
DRAM: LED de estado da memória
VGA: LED de estado da placa gráfica
BOOT: LED de estado do sistema operativo

20. QFLASH_PLUS (Botão Q-Flash Plus)
    O Q-Flash Plus permite-lhe atualizar a BIOS quando o seu sistema está desligado (estado de desligamento S5). Guarde a BIOS mais recente numa pen USB e ligue-a à porta dedicada e, em seguida, pode agora atualizar a BIOS automaticamente, bastando premir o botão Q-Flash Plus. O QFLED irá piscar quando as atividades de correspondência e atualização da BIOS começarem e deixará de piscar quando a atualização principal da BIOS estiver concluída.


Para saber como utilizar o Q-Flash Plus, visite a página Web "Funcionalidades Únicas" do sítio Web da GIGABYTE.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. O BIOS inclui um programa de configuração do BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema.
Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.
Para aceder ao programa de configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada.
Para atualizar o BIOS, utilize a GIGABYTE Q-Flash ou a utilidade @BIOS.

• O Q-Flash permite ao utilizador atualizar ou fazer cópias de segurança do BIOS de forma rápida e fácil sem entrar no sistema operativo.
• O @BIOS é uma utilidade baseada no Windows que procura e transfere a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como a atualização do BIOS é potencialmente arriscada, se não encontrar problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
• Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha do sistema ao arrancar. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" neste capítulo ou as introduções do jumper da bateria/limpeza da CMOS no capítulo "Instalação de Hardware" para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã com o logótipo de arranque irá aparecer quando o computador arrancar.

Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O Easy Mode permite aos utilizadores visualizar rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho ideal. No Easy Mode, pode utilizar o seu rato para se deslocar pelos itens de configuração. O Advanced Mode fornece definições detalhadas do BIOS. Pode premir as teclas de seta no seu teclado para se deslocar entre os itens e premir <Enter> para aceitar ou entrar num submenu. Ou pode utilizar o seu rato para selecionar o item que pretende.

• Quando o sistema não estiver estável como habitualmente, selecione o item Load Optimized Defaults para definir o seu sistema para as suas predefinições.
• Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.

O Menu Principal

Teclas de Função do Modo Avançado
< >< >	Mover a barra de seleção para selecionar um menu de configuração
< >< >	Mover a barra de seleção para selecionar um item de configuração num menu
<Enter>/Double Click	Executar comando ou entrar num menu
<+>/<Page Up>	Aumentar o valor numérico ou fazer alterações
<->/<Page Down>	Diminuir o valor numérico ou fazer alterações
<F1>	Mostrar descrições das teclas de função
<F2>	Mudar para o Easy Mode
<F3>	Guardar as definições atuais do BIOS num perfil
<F4>	Carregar as definições do BIOS a partir de um perfil criado anteriormente
<F5>	Restaurar as definições anteriores do BIOS para os submenus atuais
<F6>	Apresentar o ecrã do Smart Fan 6
<F7>	Carregar as definições predefinidas otimizadas do BIOS para os submenus atuais
<F8>	Aceder à utilidade Q-Flash
<F10>	Guardar todas as alterações e sair do programa de configuração do BIOS
<F11>	Mudar para o submenu Favorites
<F12>	Capturar o ecrã atual como uma imagem e guardá-la na sua unidade USB
<Insert>	Adicionar ou remover uma opção favorita
<Ctrl>+<S>	Apresentar informações sobre a memória instalada
<Esc>	Menu Principal: Sair do programa de configuração do BIOS Submenus: Sair do submenu atual

Smart Fan 6

Utilize a tecla de função <F6> para mudar rapidamente para este ecrã. Este ecrã permite-lhe configurar as definições relacionadas com a velocidade da ventoinha para cada conector da ventoinha ou monitorizar a temperatura do seu sistema/CPU.

• TUNE ALL
  Permite-lhe aplicar as definições atuais a todos os conectores da ventoinha.
• Temperature
  Apresenta a temperatura atual da área alvo selecionada.
• Fan Speed
  Apresenta as velocidades atuais da ventoinha.
• Flow Rate
  Apresenta a taxa de fluxo do seu sistema de arrefecimento a água. Prima <Enter> em Fan Speed (Velocidade da ventoinha) para mudar para esta função.
• Fan Speed Control (Controlo da velocidade da ventoinha)
  Permite-lhe determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.

Normal	Permite que a ventoinha funcione a velocidades diferentes de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
Silent (Silencioso)	Permite que a ventoinha funcione a velocidades lentas.
Manual	Permite-lhe arrastar os nós da curva para ajustar a velocidade da ventoinha. Ou pode utilizar a funcionalidade EZ Tuning. Depois de ajustar a posição do nó, prima Apply (Aplicar) para calcular automaticamente a inclinação da curva.
Full Speed (Velocidade máxima)	Permite que a ventoinha funcione a velocidades máximas.

• Fan Control Use Temperature Input (Utilizar a entrada de temperatura no controlo da ventoinha)
  Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
• Temperature Interval (Intervalo de temperatura)
  Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
• FAN Control Mode (Modo de controlo da ventoinha)

Auto	Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e defina o modo de controlo ideal. (Predefinição)
Voltage (Voltagem)	O modo de voltagem é recomendado para uma ventoinha de 3 pinos.
PWM	O modo PWM é recomendado para uma ventoinha de 4 pinos.

• FAN Stop (Paragem da ventoinha)
  Ativa ou desativa a função de paragem da ventoinha. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha para de funcionar quando a temperatura é inferior ao limite. (Predefinição: Desativado)
• FAN Mode (Modo da ventoinha)
  Permite-lhe definir o modo de funcionamento da ventoinha.

Slope (Inclinação)	Ajusta a velocidade da ventoinha linearmente com base na temperatura. (Predefinição)
Stair (Degrau)	Ajusta a velocidade da ventoinha progressivamente com base na temperatura.

• FAN Fail Warning (Aviso de falha da ventoinha)
  Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado)
• Save Fan Profile (Guardar perfil da ventoinha)
  Esta função permite-lhe guardar as definições atuais num perfil. Pode guardar o perfil no BIOS ou selecionar Select File in HDD/FDD/USB (Selecionar ficheiro em HDD/FDD/USB) para guardar o perfil no seu dispositivo de armazenamento.
• Load Fan Profile (Carregar perfil da ventoinha)
  Esta função permite-lhe carregar um perfil do BIOS guardado anteriormente sem o incómodo de reconfigurar as definições do BIOS. Ou pode selecionar Select File in HDD/FDD/USB (Selecionar ficheiro em HDD/FDD/USB) para carregar um perfil a partir do seu dispositivo de armazenamento.

Favoritos

Defina as suas opções utilizadas com frequência como favoritas e utilize a tecla <F11> para mudar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para a sua página original e prima <Insert> na opção. A opção está marcada com um sinal de estrela se estiver definida como "favorite" (favorita).

Tweaker

A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. Efetuar incorretamente overclock/sobretensão pode resultar em danos à CPU, ao chipset ou à memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores da CMOS e repõe os valores predefinidos da placa.)

• CPU Clock Ratio
  Permite-lhe alterar a relação de clock para a CPU instalada. O intervalo ajustável depende da CPU instalada.
• Ring Ratio
  Permite-lhe definir a relação Uncore da CPU. O intervalo ajustável depende da CPU que está a ser utilizada. (Predefinição: Auto)
• IGP Ratio ^(Nota)
  Permite-lhe definir a relação de gráficos. (Predefinição: Auto)
• AVX Disable ^(Nota)
  Permite-lhe desativar os conjuntos de instruções AVX numa CPU que suporte AVX. (Predefinição: Auto)
• AVX512 Disable ^(Nota)
  Permite-lhe desativar os conjuntos de instruções AVX-512 numa CPU que suporte AVX-512. (Predefinição: Auto)
• AVX Offset ^(Nota)
  Quando o processador executa cargas de trabalho AVX, a CPU Clock Ratio (relação de clock da CPU) será reduzida pelo valor de offset AVX pretendido. Por exemplo, se o valor estiver definido para 3, a CPU Clock Ratio será reduzida em 3 ao executar instruções AVX. (Predefinição: Auto)
• AVX512 Offset ^(Nota)
  Quando o processador executa cargas de trabalho AVX-512, a CPU Clock Ratio (relação de clock da CPU) será reduzida pelo valor de offset AVX512 pretendido. Por exemplo, se o valor estiver definido para 3 (o valor tem de ser maior ou igual ao valor de offset AVX), a CPU Clock Ratio será reduzida em 3 ao executar instruções AVX-512. (Predefinição: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Nota)
    Apresenta a frequência mais alta de cada núcleo.
  • CPU Over Temperature Protection ^(Nota)
    Permite-lhe otimizar o valor de offset TJ Max. (Predefinição: Auto)
  • FCLK Frequency for Early Power On ^(Nota)
    Permite-lhe definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Predefinição: 1 GHz)
  • Hyper-Threading Technology
    Permite-lhe determinar se pretende ativar a tecnologia multi-threading ao utilizar uma CPU Intel que suporte esta função. Esta funcionalidade só funciona para sistemas operativos que suportem o modo multi-processador. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • No. of CPU Cores Enabled
    Permite-lhe selecionar o número de núcleos de CPU a ativar numa CPU multi-core Intel (o número de núcleos de CPU pode variar consoante a CPU). Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Nota)
    Ativa ou desativa a Intel Speed Shift Technology. Ativar esta funcionalidade permite que o processador aumente a sua frequência operacional mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Predefinição: Ativado)
  • CPU Thermal Monitor ^(Nota)
    Ativa ou desativa a função Intel Thermal Monitor, uma função de proteção contra sobreaquecimento da CPU. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver sobreaquecida. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Ring to Core offset (Down Bin)
    Permite-lhe determinar se pretende desativar a função de redução automática da relação CPU Ring. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • CPU EIST Function ^(Nota)
    Ativa ou desativa a Enhanced Intel Speed Step Technology (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode diminuir de forma dinâmica e eficaz a voltagem e a frequência do núcleo da CPU para diminuir o consumo de energia médio e a produção de calor. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Race To Halt (RTH)^(Nota)/Energy Efficient Turbo^(Nota)
    Ativa ou desativa as definições relacionadas com a poupança de energia da CPU. (Predefinição: Auto)
  • Intel(R) Turbo Boost Technology ^(Nota)
    Permite-lhe determinar se pretende ativar a tecnologia Intel CPU Turbo Boost. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Nota)
    Ativa ou desativa a Intel Turbo Boost Max Technology 3.0. A Intel Turbo Boost Max Technology 3.0 permite que o sistema identifique o núcleo de melhor desempenho do processador e permite-lhe direcionar manualmente as cargas de trabalho mais críticas para o mesmo. Pode até ajustar a frequência de cada núcleo individualmente para otimizar o desempenho. (Predefinição: Ativado)
  • CPU Flex Ratio Override
    Ativa ou desativa a CPU Flex Ratio. A relação de clock máxima da CPU será baseada no valor de CPU Flex Ratio Settings se CPU Clock Ratio estiver definida como Auto. (Predefinição: Desativado)
  • CPU Flex Ratio Settings
    Permite-lhe definir a CPU Flex Ratio. O intervalo ajustável pode variar consoante a CPU.
  • Frequency Clipping TVB ^(Nota)
    Permite-lhe ativar ou desativar a redução automática da frequência da CPU iniciada pelo Thermal Velocity Boost. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Voltage reduction initiated TVB ^(Nota)
    Permite-lhe ativar ou desativar a redução automática da voltagem da CPU iniciada pelo Thermal Velocity Boost. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Permite-lhe definir as relações CPU Turbo para núcleos ativos. Auto define as relações CPU Turbo de acordo com as especificações da CPU. Este item só é configurável quando Active Turbo Ratios está definido como Manual. (Predefinição: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Ativa ou desativa a função Intel CPU Enhanced Halt (C1E), uma função de poupança de energia da CPU no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. Auto permite que a BIOS configure automaticamente esta definição. Este item só é configurável quando C-States está ativado. (Predefinição: Auto)
  • C3 State Support ^(Nota)
    Permite-lhe determinar se pretende deixar a CPU entrar no modo C3 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C3 é um estado de poupança de energia mais avançado do que o C1. Auto permite que a BIOS configure automaticamente esta definição. Este item só é configurável quando C-States está ativado. (Predefinição: Auto)
  • C6/C7 State Support
    Permite-lhe determinar se pretende deixar a CPU entrar no modo C6/C7 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de poupança de energia mais avançado do que o C3. Auto permite que a BIOS configure automaticamente esta definição. Este item só é configurável quando C-States Control está definido como Enabled. (Predefinição: Auto)
  • C8 State Support ^(Nota)
    Permite-lhe determinar se pretende deixar a CPU entrar no modo C8 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C8 é um estado de poupança de energia mais avançado do que o C6/C7. Auto permite que a BIOS configure automaticamente esta definição. Este item só é configurável quando C-States Control está definido como Enabled. (Predefinição: Auto)
  • C10 State Support ^(Nota)
    Permite-lhe determinar se pretende deixar a CPU entrar no modo C10 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C10 é um estado de poupança de energia mais avançado do que o C8. Auto permite que a BIOS configure automaticamente esta definição. Este item só é configurável quando C-States Control está definido como Enabled. (Predefinição: Auto)
  • Package C State Limit ^(Nota)
    Permite-lhe especificar o limite do estado C para o processador. Auto permite que a BIOS configure automaticamente esta definição. Este item só é configurável quando C-States Control está definido como Enabled. (Predefinição: Auto)
  • CPU Power Performance ^(Nota)
    Permite-lhe determinar se pretende aumentar o desempenho da CPU. (Predefinição: Auto)
• Turbo Power Limits
  Permite-lhe definir um limite de potência para o modo CPU Turbo. Quando o consumo de energia da CPU excede o limite de potência especificado, a CPU irá reduzir automaticamente a frequência do núcleo para diminuir a potência. Auto define o limite de potência de acordo com as especificações da CPU. (Predefinição: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Permite-lhe definir o limite de potência para o modo CPU/plataforma/memória Turbo e quanto tempo demora a operar no limite de potência especificado. Auto define o limite de potência de acordo com as especificações da CPU. Este item só é configurável quando Turbo Power Limits está definido como Enabled. (Predefinição: Auto)
  • Core Current Limit (Amps)
    Permite-lhe definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU irá reduzir automaticamente a frequência do núcleo para diminuir a corrente. Auto define o limite de potência de acordo com as especificações da CPU. Este item só é configurável quando Turbo Power Limits está definido como Enabled. (Predefinição: Auto)
• Turbo Per Core Limit Control^{(Nota 1)}
  Permite-lhe controlar cada limite de núcleo da CPU separadamente. (Predefinição: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
    Permite que a BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

Disabled	Desativa esta função. (Predefinição)
Profile1	Utiliza as definições do Profile 1.
Profile2(Nota 2)	Utiliza as definições do Profile 2.

• System Memory Multiplier
  Permite-lhe definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)
• Memory Ref Clock
  Permite-lhe ajustar manualmente o clock de referência da memória. (Predefinição: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Nota 2)}
  Enabled permite que o Qclk seja executado numa frequência ímpar. (Predefinição: Auto)
• Gear Mode ^{(Nota 2)}
  Permite-lhe melhorar o potencial máximo de frequência OC. (Predefinição: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Fornece diferentes níveis de otimização automática da memória. (Predefinição: Auto)
  • Channel Interleaving
    Ativa ou desativa o entrançamento do canal de memória. Enabled permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Rank Interleaving
    Ativa ou desativa o entrançamento de rank da memória. Enabled permite que o sistema aceda simultaneamente a diferentes ranks da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  • Memory Boot Mode
    Fornece métodos de deteção e treino de memória.

Auto	Permite que a BIOS configure automaticamente esta definição. (Predefinição)
Normal	A BIOS efetua automaticamente o treino da memória. Tenha em atenção que, se o sistema se tornar instável ou não arrancar, tente limpar os valores da CMOS e repor os valores predefinidos da placa. (Consulte as introduções da bateria/jumper de limpeza da CMOS no Capítulo "Instalação do Hardware" para saber como limpar os valores da CMOS.)
Enable Fast Boot	Ignora a deteção e o treino da memória em alguns critérios específicos para um arranque mais rápido da memória.
Disable Fast Boot	Deteta e treina a memória em cada arranque.

• Realtime Memory Timing
  Permite-lhe otimizar os timings da memória após a fase da BIOS. (Predefinição: Auto)
• Memory Enhancement Settings
  Fornece várias definições de melhoria do desempenho da memória: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density e DDR-4500+. (Predefinição: Auto)
• Memory Channel Detection Message
  Permite-lhe determinar se pretende apresentar uma mensagem de alerta quando a memória não está instalada no canal de memória ideal. (Predefinição: Ativado)

• SPD Info
  Apresenta informações sobre a memória instalada.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Estas secções fornecem as definições de timings da memória. Nota: O seu sistema pode tornar-se instável ou não arrancar depois de efetuar alterações nos timings da memória. Se isto ocorrer, reponha os valores predefinidos da placa carregando as predefinições otimizadas ou limpando os valores da CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Estes itens permitem-lhe ajustar a voltagem Vcore da CPU e as voltagens da memória.
• Advanced Voltage Settings
  Este submenu permite-lhe configurar o nível de Calibração da Linha de Carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.

(Nota 1) Este item só está presente quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel, visite o Website da Intel.
(Nota 2) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Definições

• Alimentação da plataforma
  • Gestão de Energia da Plataforma
    Ativa ou desativa a função de Gestão de Energia de Estado Ativo (ASPM, Active State Power Management). (Predefinição: Desativada)
  • PEG ASPM
    Permite configurar o modo ASPM para o dispositivo ligado ao bus PEG da CPU. Este item só pode ser configurado quando a opção Platform Power Management (Gestão de Energia da Plataforma) está definida como Enabled (Ativada). (Predefinição: Desativada)
  • PCH ASPM
    Permite configurar o modo ASPM para o dispositivo ligado ao bus PCI Express do chipset. Este item só pode ser configurado quando a opção Platform Power Management (Gestão de Energia da Plataforma) está definida como Enabled (Ativada). (Predefinição: Desativada)
  • DMI ASPM
    Permite configurar o modo ASPM para o lado da CPU e o lado do chipset da ligação DMI. Este item só pode ser configurado quando a opção Platform Power Management (Gestão de Energia da Plataforma) está definida como Enabled (Ativada). (Predefinição: Desativada)
  • Power On By Keyboard (Ligar Através do Teclado)
    Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
    Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça pelo menos 1A na saída +5VSB.

Disabled	Desativa esta função. (Predefinição)
Password	Defina uma palavra-passe com 1 a 5 caracteres para ligar o sistema.
Keyboard 98	Prima o botão POWER no teclado Windows 98 para ligar o sistema.
Any Key	Prima qualquer tecla para ligar o sistema.

• Power On Password (Palavra-passe para Ligar)
  Defina a palavra-passe quando a opção Power On By Keyboard (Ligar Através do Teclado) está definida como Password (Palavra-passe).
  Prima <Enter> neste item e defina uma palavra-passe com até 5 caracteres e, em seguida, prima <Enter> para aceitar. Para ligar o sistema, introduza a palavra-passe e prima <Enter>.
  Nota: Para cancelar a palavra-passe, prima <Enter> neste item. Quando for solicitada a palavra-passe, prima <Enter> novamente sem introduzir a palavra-passe para limpar as definições da palavra-passe.
• Power On By Mouse (Ligar Através do Rato)
  Permite que o sistema seja ligado por um evento de ativação do rato PS/2.
  Nota: Para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça pelo menos 1A na saída +5VSB.

Disabled	Desativa esta função. (Predefinição)
Move	Mova o rato para ligar o sistema.
Double Click	Faça duplo clique no botão esquerdo do rato para ligar o sistema.

• ErP
  Determina se o sistema deve consumir menos energia no estado S5 (desligado). (Predefinição: Desativada)
  Nota: Quando este item está definido como Enabled (Ativado), as seguintes funções ficam indisponíveis: Retomar por Alarme, ligar por rato e ligar por teclado.
• Soft-Off by PWR-BTTN (Desligar Suavemente por PWR-BTTN)
  Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.

Instant-Off	Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
Delay 4 Sec.	Prima e mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará em modo de suspensão.

• Resume by Alarm (Retomar por Alarme)
  Determina se o sistema deve ser ligado a uma hora desejada. (Predefinição: Desativada)
  Se estiver ativada, defina a data e a hora da seguinte forma:
  • Wake up day: (Dia de ativação:) Ligue o sistema a uma hora específica em cada dia ou num dia específico de um mês.
  • Wake up hour/minute/second: (Hora/minuto/segundo de ativação:) Defina a hora em que o sistema será ligado automaticamente.

Nota: Ao utilizar esta função, evite o encerramento inadequado do sistema operativo ou a remoção da corrente alternada, caso contrário, as definições poderão não ser eficazes.

• Power Loading (Carregamento de Energia)
  Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com carga baixa, é ativada uma autoproteção que faz com que esta se desligue ou avarie. Se isto ocorrer, defina como Enabled (Ativada). Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• RC6(Render Standby)
  Permite determinar se a placa gráfica integrada deve entrar em modo de espera para diminuir o consumo de energia. (Predefinição: Ativada)
• AC BACK
  Determina o estado do sistema após o retorno da energia de uma perda de energia CA.

Memory	O sistema regressa ao seu último estado ativo conhecido após o retorno da alimentação CA.
Always On	O sistema é ligado após o retorno da alimentação CA.
Always Off	O sistema permanece desligado após o retorno da alimentação CA. (Predefinição)

• Portas de E/S
  • Initial Display Output (Saída de Visualização Inicial)
    Especifica a primeira inicialização da visualização do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.

IGFX(Note)	Define a placa gráfica integrada como a primeira visualização.
PCIe 1 Slot	Define a placa gráfica na ranhura PCIEX16 como a primeira visualização. (Predefinição)
PCIe 2 Slot	Define a placa gráfica na ranhura PCIEX4 como a primeira visualização.

Este item só pode ser configurado quando a opção CSM Support (Suporte de CSM) está definida como Enabled (Ativada).

• Internal Graphics (Placa Gráfica Interna)
  Ativa ou desativa a função da placa gráfica integrada. (Predefinição: Auto)
• DVMT Pre-Allocated (DVMT Pré-alocado)
  Permite definir o tamanho da memória da placa gráfica integrada. (Predefinição: 64M)
• DVMT Total Gfx Mem (Mem. Gfx Total DVMT)
  Permite alocar o tamanho da memória DVMT da placa gráfica integrada. As opções são: 128M, 256M, MAX. (Predefinição: 256M)
• Aperture Size (Tamanho da Abertura)
  Permite definir a quantidade máxima de memória do sistema que pode ser alocada para a placa gráfica.
  As opções são: 128MB, 256MB, 512MB, 1024MB e 2048MB. (Predefinição: 256MB)
• OnBoard LAN Controller (Controlador LAN Incorporado)
  Ativa ou desativa a função LAN integrada. (Predefinição: Ativada)
  Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Disabled (Desativada).
• Audio Controller (Controlador de Áudio)
  Ativa ou desativa a função de áudio integrada. (Predefinição: Ativada)
  Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Disabled (Desativada).
• Above 4G Decoding (Descodificação Acima de 4G)
  Ativa ou desativa dispositivos com capacidade de 64 bits para serem descodificados no espaço de endereço acima de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina como Enabled (Ativada) se estiverem instaladas mais do que uma placa gráfica avançada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereço de memória limitado de 4 GB). (Predefinição: Desativada)
• IOAPIC 24-119 Entries (Entradas IOAPIC 24-119)
  Ativa ou desativa esta função. (Predefinição: Ativada)

• Super IO Configuration (Configuração Super IO)
  • Serial Port (Porta Série)
    Ativa ou desativa a porta série integrada. (Predefinição: Ativada)
• USB Configuration (Configuração USB)
  • Legacy USB Support (Suporte USB Legado)
    Permite que o teclado/rato USB seja utilizado no MS-DOS. (Predefinição: Ativada)
  • XHCI Hand-off
    Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte XHCI Hand-off. (Predefinição: Ativada)
  • USB Mass Storage Driver Support (Suporte do Controlador de Armazenamento em Massa USB)
    Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativada)
  • Mass Storage Devices (Dispositivos de Armazenamento em Massa)
    Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.
• Network Stack Configuration (Configuração da Pilha de Rede)
  • Network Stack (Pilha de Rede)
    Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como a instalação do SO a partir do servidor dos Serviços de Implementação do Windows. (Predefinição: Desativada)
  • IPv4 PXE Support (Suporte IPv4 PXE)
    Ativa ou desativa o Suporte IPv4 PXE. Este item só pode ser configurado quando a opção Network Stack (Pilha de Rede) está ativada.
  • IPv4 HTTP Support (Suporte HTTP IPv4)
    Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando a opção Network Stack (Pilha de Rede) está ativada.
  • IPv6 PXE Support (Suporte IPv6 PXE)
    Ativa ou desativa o Suporte IPv6 PXE. Este item só pode ser configurado quando a opção Network Stack (Pilha de Rede) está ativada.
  • IPv6 HTTP Support (Suporte HTTP IPv6)
    Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando a opção Network Stack (Pilha de Rede) está ativada.
  • PXE boot wait time (Tempo de espera do arranque PXE)
    Permite configurar quanto tempo esperar antes de poder premir <Esc> para anular o arranque PXE.
  • Media detect count (Contagem de deteção de multimédia)
    Permite definir o número de vezes para verificar a presença de multimédia.
• NVMe Configuration (Configuração NVMe)
  Apresenta informações sobre o seu SSD PCIe M.2 NVME, se instalado.
• SATA And RST Configuration (Configuração SATA e RST)
  • SATA Controller(s) (Controlador(es) SATA)
    Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativada)
  • SATA Mode Selection (Seleção do Modo SATA)
    Ativa ou desativa o Optane para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.

Intel RST Premium With Intel Optane System Acceleration	Ativa o Optane para o controlador SATA.
AHCI	Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, como Native Command Queuing e hot plug. (Predefinição)

• Aggressive LPM Support (Suporte LPM Agressivo)
  Ativa ou desativa a funcionalidade de poupança de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Predefinição: Desativada)
• Port 0/1/2/3/4/5
  Ativa ou desativa cada porta SATA. (Predefinição: Ativada)
• SATA Port 0/1/2/3/4/5 DevSlp
  Permite determinar se o dispositivo SATA ligado deve entrar em modo de suspensão. (Predefinição: Desativada)
• Hot plug
  Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Predefinição: Desativada)
• Configured as eSATA (Configurado como eSATA)
  Ativa ou desativa o suporte para dispositivos SATA externos.

• Realtek PCIe 2.5GBE Family Controller
  Este submenu fornece informações sobre a configuração LAN e opções de configuração relacionadas.
• Miscellaneous (Diversos)
  • LEDs in System Power On State (LEDs no Estado de Ligação do Sistema)
    Permite ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.

Off	Desativa o modo de iluminação selecionado quando o sistema está ligado.
On	Ativa o modo de iluminação selecionado quando o sistema está ligado. (Predefinição)

• LEDs in Sleep, Hibernation, and Soft Off States (LEDs nos Estados de Suspensão, Hibernação e Desligamento Suave)
  Permite definir o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema. Este item só pode ser configurado quando a opção LEDs in System Power On State (LEDs no Estado de Ligação do Sistema) está definida como On (Ligados).

Off	Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Predefinição)
On	Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.

• Intel Platform Trust Technology (PTT) (Tecnologia de Confiança da Plataforma Intel (PTT))
  Ativa ou desativa a Tecnologia PTT da Intel. (Predefinição: Desativada)
• 3DMark01 Enhancement (Melhoramento 3DMark01)
  Permite determinar se deve melhorar o desempenho de algumas referências de desempenho legadas. (Predefinição: Desativada)
• CPU PCIe Link Speed (Velocidade da Ligação PCIe da CPU)
  Permite definir o modo de operação das ranhuras PCI Express controladas pela CPU para Gen 1, Gen 2, Gen 3 ou Gen 4 ^(Note). O modo de operação real está sujeito à especificação de hardware de cada ranhura. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• PCH PCIe Link Speed (Velocidade da Ligação PCIe do PCH)
  Permite definir o modo de operação das ranhuras PCI Express controladas pelo chipset para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada ranhura. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• VT-d
  Ativa ou desativa a Tecnologia de Virtualização Intel para E/S Direcionada. (Predefinição: Ativada)

• Trusted Computing (Computação Fidedigna)
  Ativa ou desativa o Módulo de Plataforma Fidedigna (TPM, Trusted Platform Module).
• PC Health Status (Estado de Saúde do PC)
  • Reset Case Open Status (Repor o Estado de Abertura da Caixa)

Disabled	Mantém ou limpa o registo do estado de intrusão da caixa anterior. (Predefinição)
Enabled	Limpa o registo do estado de intrusão da caixa anterior e o campo Case Open (Caixa Aberta) apresentará "No" (Não) no próximo arranque.

• Case Open (Caixa Aberta)
  Apresenta o estado de deteção do dispositivo de deteção de intrusão da caixa ligado ao cabeçalho CI da placa-mãe. Se a tampa da caixa do sistema for removida, este campo apresentará "Yes" (Sim), caso contrário, apresentará "No" (Não). Para limpar o registo do estado de intrusão da caixa, defina Reset Case Open Status (Repor o Estado de Abertura da Caixa) como Enabled (Ativada), guarde as definições na CMOS e, em seguida, reinicie o sistema.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Apresenta as tensões atuais do sistema.

(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

Informações do Sistema

Esta secção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.

• Access Level (Nível de Acesso)
  Apresenta o nível de acesso atual, dependendo do tipo de proteção por palavra-passe utilizada. (Se não estiver definida nenhuma palavra-passe, a predefinição será apresentada como Administrator [Administrador].) O nível de Administrador permite-lhe efetuar alterações a todas as definições da BIOS; o nível de Utilizador apenas lhe permite efetuar alterações a determinadas definições da BIOS, mas não a todas.
• System Language (Idioma do Sistema)
  Seleciona o idioma predefinido utilizado pela BIOS.
• System Date (Data do Sistema)
  Define a data do sistema. O formato da data é semana (apenas de leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.
• System Time (Hora do Sistema)
  Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.

• Plug in Devices Info (Informações dos Dispositivos Ligados)
  Apresenta informações sobre os seus dispositivos PCI Express e M.2, se instalados.
• Q-Flash
  Permite-lhe aceder ao utilitário Q-Flash para atualizar a BIOS ou fazer uma cópia de segurança da configuração atual da BIOS.

Arranque

• Bootup NumLock State
  Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: On (Ligado))
• CFG Lock
  Ativa ou desativa a função MSR 0xE2. (Predefinição: Desativado)
• Security Option
  Especifica se é necessária uma password sempre que o sistema arranca ou apenas quando entra na Configuração da BIOS. Após configurar este item, defina a(s) password(s) no item Administrator Password/User Password (Password de Administrador/Password de Utilizador).

Setup	É necessária uma password apenas para entrar no programa de Configuração da BIOS.
System	É necessária uma password para arrancar o sistema e para entrar no programa de Configuração da BIOS. (Predefinição)

• Full Screen LOGO Show
  Permite-lhe determinar se pretende exibir o logótipo da GIGABYTE no arranque do sistema. Disabled (Desativado) ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)
• Boot Option Priorities
  Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento amovíveis que suportam o formato GPT serão precedidos pela string "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo precedido pela string "UEFI:".
  Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que é precedida pela string "UEFI:".
• Fast Boot
  Ativa ou desativa o Fast Boot (Arranque Rápido) para encurtar o processo de arranque do SO. Ultra Fast (Ultra Rápido) proporciona a velocidade de arranque mais rápida. (Predefinição: Desativar Link)
• SATA Support (Suporte SATA)

Last Boot SATA Devices Only	Com exceção da unidade de arranque anterior, todos os dispositivos SATA são desativados antes de o processo de arranque do SO ser concluído. (Predefinição)
All SATA Devices	Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST.

Este item só pode ser configurado quando Fast Boot (Arranque Rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

• VGA Support
  Permite-lhe selecionar o tipo de sistema operativo a arrancar.

Auto	Ativa apenas a ROM de opção de legado.
EFI Driver	Ativa a ROM de opção EFI. (Predefinição)

Este item só pode ser configurado quando Fast Boot (Arranque Rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

• USB Support (Suporte USB)

Disable Link	Todos os dispositivos USB são desativados antes de o processo de arranque do SO ser concluído.
Full Initial	Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Predefinição)
Partial Initial	Parte dos dispositivos USB são desativados antes de o processo de arranque do SO ser concluído.

Este item só pode ser configurado quando Fast Boot (Arranque Rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido). Esta função é desativada quando Fast Boot (Arranque Rápido) está definido como Ultra Fast (Ultra Rápido).

• NetWork Stack Driver Support (Suporte de Driver de Stack de Rede)

Disable Link	Desativa o arranque a partir da rede. (Predefinição)
Enabled	Ativa o arranque a partir da rede.

Este item só pode ser configurado quando Fast Boot (Arranque Rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

• Next Boot After AC Power Loss (Próximo Arranque Após Falha de Alimentação CA)

Normal Boot	Ativa o arranque normal após o retorno da alimentação CA. (Predefinição)
Fast Boot	Mantém as definições de Arranque Rápido após o retorno da alimentação CA.

Este item só pode ser configurado quando Fast Boot (Arranque Rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).

• Mouse Speed
  Permite-lhe definir a velocidade de movimento do cursor do rato. (Predefinição: 1 X)
• Windows 10 Features
  Permite-lhe selecionar o sistema operativo a ser instalado. (Predefinição: Windows 10)
• CSM Support
  Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC de legado.

Enabled	Ativa o UEFI CSM.
Disabled	Desativa o UEFI CSM e suporta apenas o processo de arranque UEFI BIOS. (Predefinição)

• LAN PXE Boot Option ROM
  Permite-lhe selecionar se pretende ativar a ROM de opção de legado para o controlador LAN. (Predefinição: Desativado) Este item só pode ser configurado quando CSM Support está definido como Enabled (Ativado).
• Storage Boot Option Control
  Permite-lhe selecionar se pretende ativar o UEFI ou a ROM de opção de legado para o controlador do dispositivo de armazenamento.

Do not launch	Desativa a ROM de opção.
UEFI	Ativa apenas a ROM de opção UEFI.
Legacy	Ativa apenas a ROM de opção de legado. (Predefinição)

Este item só pode ser configurado quando CSM Support está definido como Enabled (Ativado).

• Other PCI devices
  Permite-lhe selecionar se pretende ativar o UEFI ou a ROM de opção de legado para o controlador do dispositivo PCI que não seja o controlador LAN, o dispositivo de armazenamento e os controladores gráficos.

Do not launch	Desativa a ROM de opção.
UEFI	Ativa apenas a ROM de opção UEFI. (Predefinição)
Legacy	Ativa apenas a ROM de opção de legado.

Este item só pode ser configurado quando CSM Support está definido como Enabled (Ativado).

• Administrator Password
  Permite-lhe configurar uma password de administrador. Prima <Enter> neste item, introduza a password e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a password. Introduza a password novamente e prima <Enter>. Tem de introduzir a password de administrador (ou password de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Ao contrário da password de utilizador, a password de administrador permite-lhe efetuar alterações a todas as definições da BIOS.
• User Password
  Permite-lhe configurar uma password de utilizador. Prima <Enter> neste item, introduza a password e, em seguida, prima <Enter>. Ser-lhe-á pedido que confirme a password. Introduza a password novamente e prima <Enter>. Tem de introduzir a password de administrador (ou password de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a password de utilizador apenas lhe permite efetuar alterações a determinadas definições da BIOS, mas não a todas.
  Para cancelar a password, prima <Enter> no item da password e, quando lhe for pedida a password, introduza primeiro a correta. Quando lhe for pedida uma nova password, prima <Enter> sem introduzir qualquer password. Prima <Enter> novamente quando lhe for pedido para confirmar.
  NOTA: Antes de definir a Password de Utilizador, certifique-se de que define primeiro a Password de Administrador.

• Secure Boot
  Permite-lhe ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só pode ser configurado quando CSM Support está definido como Disabled (Desativado).
  • Preferred Operating Mode
    Permite-lhe selecionar se pretende entrar no modo Easy (Fácil) ou no modo Advanced (Avançado) após entrar na Configuração da BIOS. Auto (Automático) entra no modo BIOS onde esteve da última vez. (Predefinição: Auto (Automático))

Guardar e Sair

• Save & Exit Setup
  Prima <Enter> neste item e selecione Yes (Sim). Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.
• Exit Without Saving
  Prima <Enter> neste item e selecione Yes (Sim). Isto sai da Configuração da BIOS sem guardar as alterações efetuadas na Configuração da BIOS no CMOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.
• Load Optimized Defaults
  Prima <Enter> neste item e selecione Yes (Sim) para carregar as definições predefinidas otimizadas da BIOS. As definições predefinidas da BIOS ajudam o sistema a operar em estado ideal. Carregue sempre as predefinições Otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.
• Boot Override
  Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes (Sim) para confirmar. O seu sistema será reiniciado automaticamente e arrancará a partir desse dispositivo.
• Save Profiles
  Esta função permite-lhe guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Setup Profile 1 (Perfil de Configuração 1) ~ Setup Profile 8 (Perfil de Configuração 8). Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB (Selecionar Ficheiro em HDD/FDD/USB) para guardar o perfil no seu dispositivo de armazenamento.
• Load Profiles
  Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS a partir de um perfil criado anteriormente, sem os problemas de reconfigurar as definições da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB (Selecionar Ficheiro em HDD/FDD/USB) para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, como reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo de bom funcionamento conhecido).

Instalar a Gestão de Memória e Armazenamento Intel Optane

Passos:

1. Depois de entrar no sistema operativo, insira o disco de controladores da motherboard na sua unidade ótica. No ecrã Xpress Install, selecione Intel Rapid Storage Technology para instalar e siga as instruções no ecrã para concluir a instalação. Quando terminar, reinicie o sistema.
2. Depois de instalar os controladores da motherboard incluídos, certifique-se de que a sua ligação à Internet funciona corretamente. O sistema instalará automaticamente o software da Intel. Reinicie o sistema após a instalação do controlador.

Ativar uma Memória Intel Optane

1. Requisitos do Sistema
   1. Memória Intel Optane.
   2. A memória Optane deve ter pelo menos 16 GB de capacidade e deve ter uma capacidade igual ou inferior à do disco rígido/SSD a ser acelerado.
   3. A memória Optane não pode ser utilizada para acelerar um array RAID existente; o disco rígido/SSD acelerado não pode ser incluído num array RAID.
   4. O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou SSD SATA M.2.
   5. O disco rígido/SSD a ser acelerado pode ser uma unidade de sistema ou uma unidade de dados. A unidade de sistema deve ser formatada em GPT e ter o Windows 10 de 64 bits (ou versão posterior) instalado. A unidade de dados também deve ser formatada em GPT.
   6. O disco de controladores da motherboard.
   7. O controlador SATA deve ser definido no modo Intel RST Premium With Intel Optane System Acceleration.
2. Diretrizes de instalação
   1. Aceda a Settings\IO Ports\SATA And RST Configuration e certifique-se de que RST Control PCIe Storage Devices está definido como Manual. Em seguida, dependendo do conector M.2 no qual instala a memória Optane, defina o item PCIe Storage Dev on Port XX correspondente como RST Controlled.
   2. Após reentrar no sistema operativo, inicie a aplicação Intel Optane Memory and Storage Management a partir do menu Iniciar. Se instalar mais de uma memória Optane, selecione qual vai utilizar. Em seguida, selecione qual unidade pretende acelerar. Clique em Enable Intel Optane Memory. Todos os dados na memória Optane serão apagados. Certifique-se de que faz uma cópia de segurança dos dados antes de continuar. Siga as instruções no ecrã para prosseguir. Quando terminar, reinicie o sistema.
   3. Inicie a aplicação Intel Optane Memory and Storage Management a partir do menu Iniciar e certifique-se de que a memória Intel Optane foi ativada.
   4. Se pretender acelerar a unidade de sistema, pode selecionar pastas, ficheiros ou aplicações específicos para acelerar utilizando a função Intel Optane Memory Pinning. (A memória Optane utilizada deve ter pelo menos 32 GB de capacidade.)

• Uma memória Optane não pode ser utilizada para acelerar um SSD PCIe M.2.
• Se estiver instalada mais do que uma memória Optane, só pode selecionar uma delas para acelerar a sua unidade de arranque baseada em SATA. As outras só podem ser utilizadas como unidades de dados.
• Não remova abruptamente a memória Optane. Se o fizer, o sistema operativo deixará de funcionar corretamente.
• Se pretender alterar/remover a memória Optane, deve desativá-la primeiro utilizando a aplicação Intel Optane Memory and Storage Management.
• Após ativar a memória Optane, as definições da BIOS relacionadas permanecerão mesmo após uma atualização da BIOS.

Visite o website da GIGABYTE para obter detalhes sobre como ativar uma memória Intel Optane.

Instalação dos Controladores

• Antes de instalar os controladores, instale primeiro o sistema operativo.
• Após instalar o sistema operativo, insira o disco de controladores da motherboard na sua unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe." (Ou aceda a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)

"Xpress Install" (Instalação Xpress) irá analisar automaticamente o seu sistema e, em seguida, listar todos os controladores que são recomendados para instalar. Pode clicar no botão Xpress Install (Instalação Xpress) e "Xpress Install" (Instalação Xpress) irá instalar todos os controladores selecionados. Ou clique na seta ícone para instalar individualmente os controladores de que necessita.

Precauções de Instalação

A motherboard contém vários circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a motherboard.
• Antes da instalação, não remova ou quebre o autocolante S/N (Número de Série) da motherboard ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
• Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a motherboard ou outros componentes de hardware.
• Ao ligar componentes de hardware aos conectores internos da motherboard, certifique-se de que estão ligados de forma firme e segura.
• Ao manusear a motherboard, evite tocar em quaisquer ligações ou conectores de metal.
• É melhor usar uma pulseira de descarga eletrostática (ESD) ao manusear componentes eletrónicos, como uma motherboard, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a motherboard, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de ligar ou desligar o cabo de alimentação da fonte de alimentação da motherboard, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com a norma de tensão local.
• Antes de utilizar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão ligados.
• Para evitar danos na motherboard, não permita que os parafusos entrem em contacto com o circuito da motherboard ou os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal deixados na motherboard ou dentro da caixa do computador.
• Não coloque o sistema informático numa superfície irregular.
• Não coloque o sistema informático num ambiente com alta temperatura ou húmido.
• Ligar a alimentação do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao utilizador.
• Se não tiver a certeza sobre algum passo de instalação ou tiver um problema relacionado com a utilização do produto, consulte um técnico informático certificado.
• Se utilizar um adaptador, um cabo de alimentação de extensão ou uma régua de tomadas, certifique-se de que consulta as respetivas instruções de instalação e/ou ligação à terra.

Visite o website da GIGABYTE para obter mais informações sobre o software.

Visite o website da GIGABYTE para obter mais informações sobre a resolução de problemas.

Para obter mais detalhes sobre o produto, visite o website da GIGABYTE.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manual da Gigabyte B560M AORUS ELITE

Idiomas disponíveis
