Manual de Gigabyte B560M AORUS ELITE

Contenidos

1 Identificación de la revisión de su producto
2 Disposición del producto
3 Diagrama de bloques del dispositivo
4 Instalación del hardware
5 Configuración del BIOS
6 Instalación de la memoria Intel Optane y la administración de almacenamiento
7 Instalación de controladores
8 Precauciones de instalación
9 Descargar manual
10 En otros idiomas

Identificación de la revisión de su producto

El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.

Ejemplo

Disposición del producto

Sensor de temperatura

Contenido de la caja

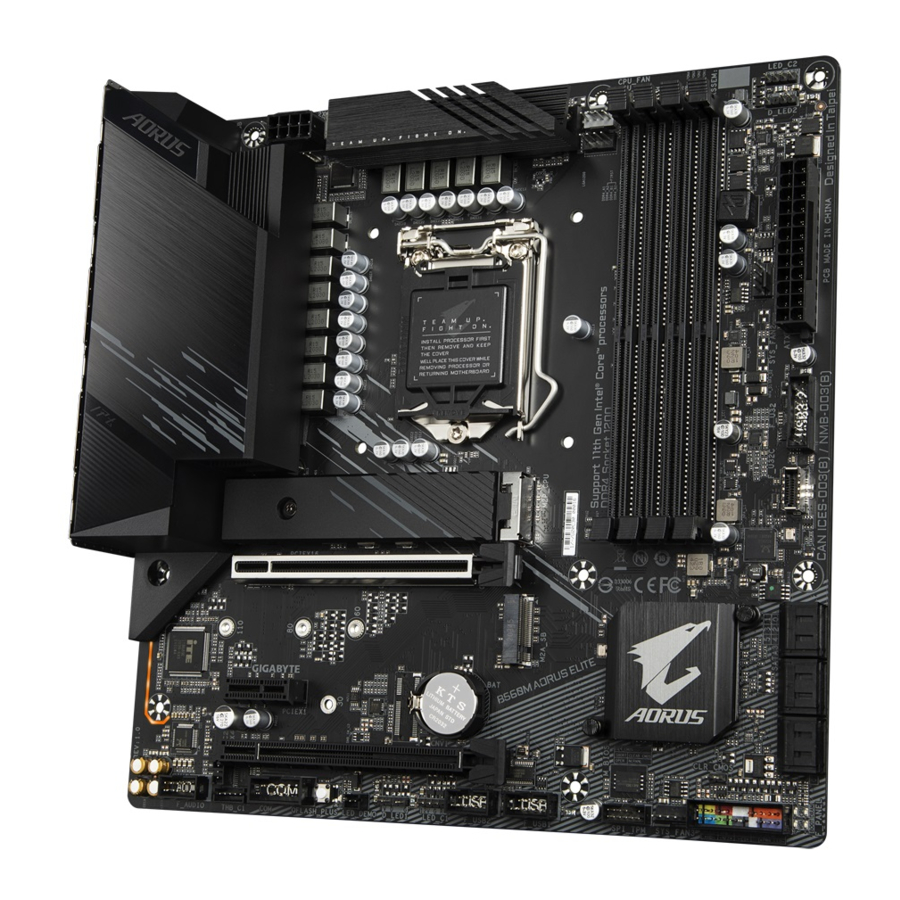

Placa base B560M AORUS ELITE
Disco de controladores de la placa base
Manual del usuario
Dos cables SATA
Tornillo(s) M.2/Separador(es) M.2

*El contenido de la caja anterior es solo para referencia y los elementos reales dependerán del paquete de producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Diagrama de bloques del dispositivo

(Nota) El soporte real puede variar según la CPU.

Instalación del hardware

Especificaciones del producto

(Nota) Solo compatible con procesadores de 11.ª generación.

*GIGABYTE se reserva el derecho a realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de compatibilidad de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Support\Utility List (Lista de utilidades de soporte) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes instrucciones antes de empezar a instalar la CPU:

Asegúrese de que la placa base es compatible con la CPU.
(Vaya al sitio web de GIGABYTE para obtener la lista de CPU compatibles más reciente).
Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, podría sobrecalentarse y dañar la CPU.
Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda establecer la frecuencia del bus del sistema más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.

No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a acoplar la palanca después de insertar la CPU.

Instalación de la memoria

Lea las siguientes instrucciones antes de empezar a instalar la memoria:

Asegúrese de que la placa base es compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.
(Vaya al sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria solo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal
Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de la memoria original.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Los cuatro zócalos de memoria se dividen en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:

Canal A: DDR4_A1, DDR4_A2
Canal B: DDR4_B1, DDR4_B2

Configuración de memoria de doble canal recomendada
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 módulos	- -	DS/SS	- -	DS/SS
4 módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Unilateral, DS=Bilateral, "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes instrucciones antes de instalar la memoria en el modo de doble canal.

El modo de doble canal no se puede habilitar si solo está instalado un módulo de memoria.
Al habilitar el modo de doble canal con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una tarjeta de expansión

Lea las siguientes instrucciones antes de empezar a instalar una tarjeta de expansión:

Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual que viene con la tarjeta de expansión.
Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel posterior

Puerto USB 2.0/1.1 (puerto Q-Flash Plus)
El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. Utilice este puerto para dispositivos USB. Antes de utilizar Q-Flash Plus ^(Nota), asegúrese de insertar primero la unidad flash USB en este puerto.
(Nota) Para habilitar la función Q-Flash Plus, visite la página web "Unique Features" (Características únicas) del sitio web de GIGABYTE.
Puerto USB 2.0/1.1
El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
Puerto de teclado/ratón PS/2
Utilice este puerto para conectar un ratón o teclado PS/2.
DisplayPort
DisplayPort ofrece imágenes y audio digitales de alta calidad, y admite la transmisión de audio bidireccional. DisplayPort puede admitir mecanismos de protección de contenido HDCP 2.3. Puede utilizar este puerto para conectar su monitor compatible con DisplayPort. Nota: La tecnología DisplayPort puede admitir una resolución máxima de 4096x2304@60 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
Puerto HDMI
El puerto HDMI es compatible con HDCP 2.3 y los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 7.1 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 4096x2160@30 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
Después de instalar el dispositivo DisplayPort/HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en DisplayPort/HDMI. (El nombre del elemento puede variar según su sistema operativo).
Puerto USB 3.2 Gen 2 Type-A (rojo)
El puerto USB 3.2 Gen 2 es compatible con la especificación USB 3.2 Gen 2 y es compatible con las especificaciones USB 3.2 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB.
Puerto USB Type-C
El puerto USB reversible es compatible con la especificación USB 3.2 Gen 2 y es compatible con la especificación USB 3.2 Gen 1. Utilice este puerto para dispositivos USB.
Puerto LAN RJ-45
El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 2,5 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

LED de conexión/velocidad:
Estado	Descripción
Naranja	Velocidad de datos de 2,5 Gbps
Verde	Velocidad de datos de 1 Gbps
Apagado	Velocidad de datos de 100 Mbps
LED de actividad:
Estado	Descripción
Parpadeo	Se está produciendo la transmisión o recepción de datos
Apagado	No se está produciendo la transmisión ni la recepción de datos

Puerto USB 3.2 Gen 1
El puerto USB 3.2 Gen 1 es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
Salida de altavoz central/subwoofer (naranja)
Utilice este conector de audio para conectar altavoces centrales/subwoofer.
Salida de altavoz trasero (negro)
Utilice este conector de audio para conectar altavoces traseros.
Salida de altavoz lateral (gris)
Utilice este conector de audio para conectar altavoces laterales.
Entrada de línea (azul)
El conector de entrada de línea. Utilice este conector de audio para dispositivos de entrada de línea, como una unidad óptica, un walkman, etc.
Salida de línea/Salida de altavoz frontal (verde)
El conector de salida de línea.
Entrada de micrófono (rosa)
El conector de entrada de micrófono.

Configuraciones de conectores de audio:
Conector	Auriculares/ 2 canales	4 canales	5.1 canales	7.1 canales
Salida de altavoz central/subwoofer
Salida de altavoz trasero
Salida de altavoz lateral
Entrada de línea
Salida de línea/Salida de altavoz frontal
Entrada de micrófono

Puede cambiar la funcionalidad de un conector de audio mediante el software de audio.

Al retirar el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
Al retirar el cable, tire de él directamente desde el conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Conectores internos

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Lea las siguientes pautas antes de conectar dispositivos externos:

Primero asegúrese de que sus dispositivos sean compatibles con los conectores que desea conectar.
Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar dañar los dispositivos.
Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.

1/2. ATX_12V_2X4/ATX (Conector de alimentación de 2x4 de 12 V y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de alimentación al conector de alimentación en la orientación correcta.
El conector de alimentación de 12 V suministra alimentación principalmente a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

Para cumplir con los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o más). Si se utiliza una fuente de alimentación que no proporciona la energía requerida, el resultado puede conducir a un sistema inestable o que no se pueda iniciar.

ATX_12V_2X4:

N.º de pin	Definición	N.º de pin	Definición
1	GND (solo para 12 V de 2x4 pines)	5	+12 V (solo para 12 V de 2x4 pines)
2	GND (solo para 12 V de 2x4 pines)	6	+12 V (solo para 12 V de 2x4 pines)
3	GND	7	+12V
4	GND	8	+12V

ATX:

N.º de pin	Definición	N.º de pin	Definición
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (en espera +5V)	21	+5V
10	+12V	22	+5V
11	+12 V (solo para ATX de 2x12 pines)	23	+5 V (solo para ATX de 2x12 pines)
12	3.3 V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

3/4. CPU_FAN/SYS_FAN1/2/3 (Cabezales del ventilador)
Todos los cabezales del ventilador de esta placa base son de 4 pines. La mayoría de los cabezales del ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sentido
4	Control de velocidad PWM

CPU_OPT (Cabezal del ventilador de la CPU de refrigeración líquida)
El cabezal del ventilador es de 4 pines y posee un diseño de inserción a prueba de fallos. La mayoría de los cabezales del ventilador poseen un diseño de inserción a prueba de fallos. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador.

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sentido
4	Control de velocidad PWM
Conector	CPU_FAN	SYS_FAN1~3	CPU_OPT
Corriente máxima	2A	2A	2A
Potencia máxima	24W	24W	24W

Asegúrese de conectar los cables del ventilador a los cabezales del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se cuelgue.
Estos cabezales de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los cabezales.

LED_C1/LED_C2 (Cabezales de tira LED RGB)
Los cabezales se pueden utilizar para conectar una tira LED RGB 5050 estándar (12 V/G/R/B), con una potencia máxima nominal de 2 A (12 V) y una longitud máxima de 2 m.

N.º de pin	Definición
1	12V
2	G
3	R
4	B

Conecte su tira LED RGB al cabezal. El pin de alimentación de la tira LED RGB (marcado con un triángulo en el enchufe) de la tira LED debe conectarse al pin 1 (12 V) de este cabezal. Una conexión incorrecta puede provocar daños en la tira LED.

D_LED1/D_LED2 (Cabezales de tira LED direccionables)
Los cabezales se pueden utilizar para conectar una tira LED direccionable 5050 estándar, con una potencia máxima nominal de 5 A (5 V) y un número máximo de 1000 LED.

N.º de pin	Definición
1	V (5V)
2	Datos
3	Sin pin
4	GND

Conecte su tira LED direccionable al cabezal. El pin de alimentación (marcado con un triángulo en el enchufe) de la tira LED debe conectarse al pin 1 del cabezal de la tira LED direccionable. Una conexión incorrecta puede provocar daños en la tira LED.

Para saber cómo encender/apagar las luces de la tira LED, visite la página web "Características únicas" del sitio web de GIGABYTE.

Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar dañar los dispositivos.

SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un solo dispositivo SATA.

N.º de pin	Definición
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración del BIOS", "Configuración\Puertos de E/S\Configuración de SATA y RST" para obtener más información.

M2P_CPU ^(Nota)/M2A_SB (conectores M.2 Socket 3)
El conector M.2 admite SSD SATA M.2 o SSD PCIe M.2.

Siga los pasos a continuación para instalar correctamente un SSD M.2 en el conector M.2.

Localice el conector M.2 donde instalará el SSD M.2, use un destornillador para desabrochar el tornillo del disipador de calor y luego retire el disipador de calor. (Solo el conector M2P_CPU tiene el disipador de calor). Retire la película protectora de la almohadilla térmica en el conector M.2.
Localice el orificio de montaje adecuado según la longitud de su unidad SSD M.2. Si es necesario, apriete el separador incluido en el orificio de montaje deseado. Inserte el SSD M.2 en el conector M.2 en ángulo.
Presione el SSD M.2 hacia abajo y luego use el tornillo incluido para asegurarlo en el conector. Vuelva a colocar el disipador de calor y asegúrelo en el orificio original. Retire la película protectora de la parte inferior del disipador de calor antes de volver a colocarlo.

Avisos de instalación para los conectores M.2 y SATA:
La disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivo instalado en los zócalos M.2. El conector M2A_SB comparte ancho de banda con el conector SATA3 1. Consulte la siguiente tabla para obtener más detalles.

M2P_CPU^(Nota):

: Disponible, : No disponible
* El conector M2P_CPU (Nota) solo admite SSD PCIe.

M2A_SB:

: Disponible, : No disponible

(Nota) Compatible solo con procesadores de 11.ª generación.

F_PANEL (Cabezal del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión del chasis y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.
- PLED/PWR_LED (LED de alimentación, amarillo/morado):
  Se conecta al indicador de estado de la alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está funcionando. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

Estado del sistema	LED
S0	Encendido
S3/S4/S5	Apagado

PW (Interruptor de encendido, rojo):
Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el interruptor de encendido (consulte la sección "Configuración del BIOS", "Ajustes\Alimentación de la plataforma" para obtener más información).
SPEAK (Altavoz, naranja):
Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al inicio del sistema.
HD (LED de actividad del disco duro, azul):
Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
RES (Interruptor de reinicio, verde):
Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se bloquea y no puede realizar un reinicio normal.
CI (Cabezal de intrusión del chasis, gris):
Se conecta al interruptor/sensor de intrusión del chasis en el chasis que puede detectar si se ha quitado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión del chasis.
NC (Naranja): Sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de encendido, un interruptor de reinicio, un LED de encendido, un LED de actividad del disco duro, un altavoz, etc. Cuando conecte el módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

F_AUDIO (Cabezal de audio del panel frontal)
El cabezal de audio del panel frontal es compatible con audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal del chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. Una conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.

Número de pin	Definición	Número de pin	Definición
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Sin pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Algunos chasis proporcionan un módulo de audio de panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

F_U32C (Cabezal USB Type-C con soporte para USB 3.2 Gen 1)
El cabezal cumple con la especificación USB 3.2 Gen 1 y puede proporcionar un puerto USB.

Número de pin	Definición	Número de pin	Definición	Número de pin	Definición
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (Cabezal USB 3.2 Gen 1)
El cabezal cumple con las especificaciones USB 3.2 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.2 Gen 1, póngase en contacto con el distribuidor local.

Número de pin	Definición	Número de pin	Definición	Número de pin	Definición
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Sin pin
7	GND	14	SSTX2+

F_USB1/F_USB2 (Cabezales USB 2.0/1.1)
Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

Número de pin	Definición	Número de pin	Definición
1	Alimentación (5 V)	6	USB DY+
2	Alimentación (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sin pin
5	USB DX+	10	NC

No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
Antes de instalar el soporte USB, asegúrese de apagar su computadora y desenchufar el cable de alimentación de la toma de corriente para evitar daños al soporte USB.

SPI_TPM (Cabezal del módulo de plataforma segura)
Puede conectar un SPI TPM (Trusted Platform Module) a este cabezal.

Número de pin	Definición	Número de pin	Definición
1	Salida de datos	7	Selección de chip
2	Alimentación (3,3 V)	8	GND
3	Sin pin	9	IRQ
4	NC	10	NC
5	Entrada de datos	11	NC
6	CLK	12	RST

THB_C1/THB_C2 (Conectores de tarjeta adicional Thunderbolt)
Los conectores se utilizan para conectar a una tarjeta adicional GIGABYTE Thunderbolt.
CLR_CMOS (Jumper Clear CMOS)
Utilice este puente para borrar la configuración del BIOS y restablecer los valores del CMOS a los valores predeterminados de fábrica. Para borrar los valores del CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.
Abierto: Normal
Corto: Borrar los valores del CMOS

Siempre apague su computadora y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores del CMOS.
Después de reiniciar el sistema, vaya a la Configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults [Cargar valores predeterminados optimizados]) o configure manualmente los ajustes del BIOS (consulte el capítulo "Configuración del BIOS" para las configuraciones del BIOS).

BAT (Batería)
La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en el CMOS cuando la computadora está apagada. Reemplace la batería cuando el voltaje de la batería baje a un nivel bajo, o es posible que los valores del CMOS no sean precisos o se pierdan.

Puede borrar los valores del CMOS quitando la batería:

Apague su computadora y desenchufe el cable de alimentación.
Retire suavemente la batería del soporte de la batería y espere un minuto. (O use un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
Reemplace la batería.
Enchufe el cable de alimentación y reinicie su computadora.

Siempre apague su computadora y desenchufe el cable de alimentación antes de reemplazar la batería.
Reemplace la batería por una equivalente. Se pueden producir daños en sus dispositivos si la batería se reemplaza con un modelo incorrecto.
Póngase en contacto con el lugar de compra o el distribuidor local si no puede reemplazar la batería usted mismo o no está seguro del modelo de batería.
Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
Las baterías usadas deben manipularse de acuerdo con las regulaciones ambientales locales.

CPU/DRAM/VGA/BOOT (LED de estado)
Los LED de estado muestran si la CPU, la memoria, la tarjeta gráfica y el sistema operativo funcionan correctamente después del encendido del sistema. Si el LED de la CPU/DRAM/VGA está encendido, eso significa que el dispositivo correspondiente no funciona normalmente; si el LED de BOOT está encendido, eso significa que aún no ha ingresado al sistema operativo.

CPU: LED de estado de la CPU
DRAM: LED de estado de la memoria
VGA: LED de estado de la tarjeta gráfica
BOOT: LED de estado del sistema operativo

QFLASH_PLUS (Botón Q-Flash Plus)
Q-Flash Plus le permite actualizar la BIOS cuando su sistema está apagado (estado de apagado S5). Guarde la última BIOS en una unidad USB y conéctela al puerto dedicado, y ahora puede actualizar la BIOS automáticamente con solo presionar el botón Q-Flash Plus. El QFLED parpadeará cuando comiencen las actividades de coincidencia y actualización de la BIOS y dejará de parpadear cuando se complete la actualización de la BIOS principal.

Para saber cómo usar Q-Flash Plus, visite la página web "Características únicas" del sitio web de GIGABYTE.

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en el CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de Configuración del BIOS que permite al usuario modificar los ajustes básicos de configuración del sistema o activar ciertas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria al CMOS para mantener los valores de configuración en el CMOS.
Para acceder al programa de Configuración del BIOS, pulse la tecla <Delete> durante el POST cuando se encienda la alimentación.
Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
@BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas al utilizar la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de batería/borrado del CMOS en el capítulo "Instalación del hardware" para saber cómo borrar los valores del CMOS).

Pantalla de inicio

Aparecerá la siguiente pantalla con el logotipo de inicio cuando el equipo arranque.

Hay dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El Modo Fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el Modo Fácil, puede utilizar el ratón para desplazarse por los elementos de configuración. El Modo Avanzado proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee.

Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para establecer el sistema en sus valores predeterminados.
Los menús de Configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

Teclas de función del modo avanzado
< >< >	Mueva la barra de selección para seleccionar un menú de configuración
< >< >	Mueva la barra de selección para seleccionar un elemento de configuración en un menú
<Enter>/Doble clic	Ejecute el comando o entre en un menú
<+>/<Page Up>	Aumente el valor numérico o realice cambios
<->/<Page Down>	Disminuya el valor numérico o realice cambios
<F1>	Muestre las descripciones de las teclas de función
<F2>	Cambie al modo fácil
<F3>	Guarde la configuración actual del BIOS en un perfil
<F4>	Cargue la configuración del BIOS de un perfil creado anteriormente
<F5>	Restaure la configuración anterior del BIOS para los submenús actuales
<F6>	Muestre la pantalla Smart Fan 6
<F7>	Cargue la configuración predeterminada optimizada del BIOS para los submenús actuales
<F8>	Acceda a la utilidad Q-Flash
<F10>	Guarde todos los cambios y salga del programa de configuración del BIOS
<F11>	Cambie al submenú Favoritos
<F12>	Capture la pantalla actual como una imagen y guárdela en su unidad USB
<Insert>	Añada o elimine una opción favorita
<Ctrl>+<S>	Muestre información sobre la memoria instalada
<Esc>	Menú principal: Salga del programa de configuración del BIOS Submenús: Salga del submenú actual

Smart Fan 6

Utilice la tecla de función <F6> para cambiar rápidamente a esta pantalla. Esta pantalla le permite configurar los ajustes relacionados con la velocidad del ventilador para cada cabezal del ventilador o supervisar la temperatura de su sistema/CPU.

TUNE ALL (AJUSTAR TODO)
Le permite aplicar la configuración actual a todos los cabezales de los ventiladores.
Temperature (Temperatura)
Muestra la temperatura actual de la zona objetivo seleccionada.
Fan Speed (Velocidad del ventilador)
Muestra las velocidades actuales del ventilador.
Flow Rate (Caudal)
Muestra el caudal de su sistema de refrigeración líquida. Pulse <Enter> en Fan Speed (Velocidad del ventilador) para cambiar a esta función.
Fan Speed Control (Control de velocidad del ventilador)
Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer en función de los requisitos de su sistema. (Predeterminado)
Silent	Permite que el ventilador funcione a bajas velocidades.
Manual	Le permite arrastrar los nodos de la curva para ajustar la velocidad del ventilador. O puede utilizar la función EZ Tuning (Ajuste EZ). Después de ajustar la posición del nodo, pulse Apply (Aplicar) para calcular automáticamente la pendiente de la curva.
Full Speed	Permite que el ventilador funcione a la máxima velocidad.

Fan Control Use Temperature Input (Control del ventilador Utilizar entrada de temperatura)
Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
Temperature Interval (Intervalo de temperatura)
Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
FAN Control Mode (Modo de control del VENTILADOR)

Auto	Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establezca el modo de control óptimo. (Predeterminado)
Voltage	Se recomienda el modo de voltaje para un ventilador de 3 pines.
PWM	Se recomienda el modo PWM para un ventilador de 4 pines.

FAN Stop (Parada del VENTILADOR)
Activa o desactiva la función de parada del ventilador. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador deja de funcionar cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)
FAN Mode (Modo de VENTILADOR)
Le permite establecer el modo de funcionamiento del ventilador.

Slope	Ajusta la velocidad del ventilador linealmente en función de la temperatura. (Predeterminado)
Stair	Ajusta la velocidad del ventilador por pasos en función de la temperatura.

FAN Fail Warning (Advertencia de fallo del VENTILADOR)
Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Compruebe el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Desactivado)
Save Fan Profile (Guardar perfil de ventilador)
Esta función le permite guardar la configuración actual en un perfil. Puede guardar el perfil en el BIOS o seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
Load Fan Profile (Cargar perfil de ventilador)
Esta función le permite cargar un perfil de BIOS guardado previamente sin las molestias de tener que volver a configurar los ajustes del BIOS. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para cargar un perfil desde su dispositivo de almacenamiento.

Favoritos

Establezca las opciones que utiliza con frecuencia como sus favoritas y utilice la tecla <F11> para cambiar rápidamente a la página donde se encuentran todas sus opciones favoritas. Para añadir o eliminar una opción favorita, vaya a su página original y pulse <Insert> en la opción. La opción está marcada con un signo de estrella si está establecida como "favorita".

Tweaker

El que el sistema funcione de forma estable con los ajustes de overclocking/sobrevoltaje que haya realizado depende de las configuraciones generales del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (Alterar inadecuadamente la configuración puede provocar que el sistema no arranque. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

CPU Clock Ratio
Le permite alterar el multiplicador de reloj para la CPU instalada. El rango ajustable depende de la CPU que esté instalada.
Ring Ratio
Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando. (Predeterminado: Auto)
IGP Ratio ^(Nota)
Le permite establecer la relación de gráficos. (Predeterminado: Auto)
AVX Disable ^(Nota)
Le permite desactivar los conjuntos de instrucciones AVX en una CPU que sea compatible con AVX. (Predeterminado: Auto)
AVX512 Disable ^(Nota)
Le permite desactivar los conjuntos de instrucciones AVX-512 en una CPU que sea compatible con AVX-512. (Predeterminado: Auto)
AVX Offset ^(Nota)
Cuando el procesador ejecuta cargas de trabajo AVX, el valor de CPU Clock Ratio se reducirá por el valor de desplazamiento AVX deseado. Por ejemplo, si el valor se establece en 3, el valor de CPU Clock Ratio se reducirá en 3 al ejecutar instrucciones AVX. (Predeterminado: Auto)
AVX512 Offset ^(Nota)
Cuando el procesador ejecuta cargas de trabajo AVX-512, el valor de CPU Clock Ratio se reducirá por el valor de desplazamiento AVX512 deseado. Por ejemplo, si el valor se establece en 3 (el valor debe ser mayor o igual que el valor de AVX Offset), el valor de CPU Clock Ratio se reducirá en 3 al ejecutar instrucciones AVX-512. (Predeterminado: Auto)

Advanced CPU Settings
- Core Fused Max Core Ratio ^(Nota)
  Muestra la frecuencia más alta de cada núcleo.
- CPU Over Temperature Protection ^(Nota)
  Le permite ajustar con precisión el valor de desplazamiento TJ Max. (Predeterminado: Auto)
- FCLK Frequency for Early Power On ^(Nota)
  Le permite establecer la frecuencia FCLK. Las opciones son: Normal (800Mhz), 1GHz, 400MHz. (Predeterminado: 1GHz)
- Hyper-Threading Technology
  Le permite determinar si se debe habilitar la tecnología multihilo cuando se utiliza una CPU Intel que admita esta función. Esta función solo funciona para sistemas operativos que admiten el modo multiprocesador. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- No. of CPU Cores Enabled
  Le permite seleccionar el número de núcleos de CPU que se habilitarán en una CPU Intel multinúcleo (el número de núcleos de CPU puede variar según la CPU). Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Nota)
  Habilita o deshabilita Intel Speed Shift Technology. Habilitar esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y, a continuación, mejora la capacidad de respuesta del sistema. (Predeterminado: Habilitado)
- CPU Thermal Monitor ^(Nota)
  Habilita o deshabilita la función Intel Thermal Monitor, una función de protección contra el sobrecalentamiento de la CPU. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecaliente. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Ring to Core offset (Down Bin)
  Le permite determinar si se debe deshabilitar la función de reducción automática de la relación Ring de la CPU. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- CPU EIST Function ^(Nota)
  Habilita o deshabilita la tecnología Enhanced Intel Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel EIST puede disminuir de forma dinámica y efectiva el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo promedio de energía y la producción de calor. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Race To Halt (RTH)^(Nota)/Energy Efficient Turbo^(Nota)
  Habilita o deshabilita la configuración relacionada con el ahorro de energía de la CPU. (Predeterminado: Auto)
- Intel(R) Turbo Boost Technology ^(Nota)
  Le permite determinar si se debe habilitar la tecnología Intel CPU Turbo Boost. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Intel(R) Turbo Boost Max Technology 3.0 ^(Nota)
  Habilita o deshabilita Intel Turbo Boost Max Technology 3.0. Intel Turbo Boost Max Technology 3.0 permite que el sistema identifique el mejor núcleo de rendimiento del procesador y le permite dirigir manualmente las cargas de trabajo más críticas a él. Incluso puede ajustar la frecuencia de cada núcleo individualmente para optimizar el rendimiento. (Predeterminado: Habilitado)
- CPU Flex Ratio Override
  Habilita o deshabilita la relación CPU Flex. La relación de reloj máxima de la CPU se basará en el valor de CPU Flex Ratio Settings (Configuración de la relación CPU Flex) si CPU Clock Ratio (Relación de reloj de la CPU) está establecido en Auto (Auto). (Predeterminado: Deshabilitado)
- CPU Flex Ratio Settings
  Le permite establecer la relación CPU Flex. El rango ajustable puede variar según la CPU.
- Frequency Clipping TVB ^(Nota)
  Le permite habilitar o deshabilitar la reducción automática de la frecuencia de la CPU iniciada por Thermal Velocity Boost. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Voltage reduction initiated TVB ^(Nota)
  Le permite habilitar o deshabilitar la reducción automática del voltaje de la CPU iniciada por Thermal Velocity Boost. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
Active Turbo Ratios
- Turbo Ratio (Core Active)
  Le permite establecer las relaciones CPU Turbo para los núcleos activos. Auto (Auto) establece las relaciones CPU Turbo de acuerdo con las especificaciones de la CPU. Este elemento se puede configurar solo cuando Active Turbo Ratios (Relaciones Turbo activas) está establecido en Manual (Manual). (Predeterminado: Auto)
C-States Control
- CPU Enhanced Halt (C1E)
  Habilita o deshabilita la función Intel CPU Enhanced Halt (C1E), una función de ahorro de energía de la CPU en estado de parada del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. Este elemento se puede configurar solo cuando C-States (Estados C) está habilitado. (Predeterminado: Auto)
- C3 State Support ^(Nota)
  Le permite determinar si se debe permitir que la CPU entre en modo C3 en estado de parada del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más mejorado que C1. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. Este elemento se puede configurar solo cuando C-States (Estados C) está habilitado. (Predeterminado: Auto)
- C6/C7 State Support
  Le permite determinar si se debe permitir que la CPU entre en modo C6/C7 en estado de parada del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más mejorado que C3. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. Este elemento se puede configurar solo cuando C-States Control (Control de estados C) está establecido en Enabled (Habilitado). (Predeterminado: Auto)
- C8 State Support ^(Nota)
  Le permite determinar si se debe permitir que la CPU entre en modo C8 en estado de parada del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más mejorado que C6/C7. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. Este elemento se puede configurar solo cuando C-States Control (Control de estados C) está establecido en Enabled (Habilitado). (Predeterminado: Auto)
- C10 State Support ^(Nota)
  Le permite determinar si se debe permitir que la CPU entre en modo C10 en estado de parada del sistema. Cuando está habilitado, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C10 es un estado de ahorro de energía más mejorado que C8. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. Este elemento se puede configurar solo cuando C-States Control (Control de estados C) está establecido en Enabled (Habilitado). (Predeterminado: Auto)
- Package C State Limit ^(Nota)
  Le permite especificar el límite de estado C para el procesador. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. Este elemento se puede configurar solo cuando C-States Control (Control de estados C) está establecido en Enabled (Habilitado). (Predeterminado: Auto)
- CPU Power Performance ^(Nota)
  Le permite determinar si se debe aumentar el rendimiento de la CPU. (Predeterminado: Auto)
Turbo Power Limits
Le permite establecer un límite de energía para el modo CPU Turbo. Cuando el consumo de energía de la CPU excede el límite de energía especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la energía. Auto (Auto) establece el límite de energía de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
- Power Limit TDP (Watts) / Power Limit Time
  Le permite establecer el límite de energía para el modo CPU/plataforma/memoria Turbo y cuánto tiempo tarda en operar al límite de energía especificado. Auto (Auto) establece el límite de energía de acuerdo con las especificaciones de la CPU. Este elemento se puede configurar solo cuando Turbo Power Limits (Límites de energía Turbo) está establecido en Enabled (Habilitado). (Predeterminado: Auto)
- Core Current Limit (Amps)
  Le permite establecer un límite de corriente para el modo CPU Turbo. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto (Auto) establece el límite de energía de acuerdo con las especificaciones de la CPU. Este elemento se puede configurar solo cuando Turbo Power Limits (Límites de energía Turbo) está establecido en Enabled (Habilitado). (Predeterminado: Auto)
Turbo Per Core Limit Control^{(Nota 1)}Le permite controlar cada límite de núcleo de CPU por separado. (Predeterminado: Auto)
- Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
  Permite que el BIOS lea los datos SPD en los módulos de memoria XMP para mejorar el rendimiento de la memoria cuando está habilitado.

Disabled	Deshabilita esta función. (Predeterminado)
Profile1	Utiliza la configuración de Profile 1.
Profile2^{(Note 2)}	Utiliza la configuración de Profile 2.

System Memory Multiplier
Le permite establecer el multiplicador de memoria del sistema. Auto (Auto) establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
Memory Ref Clock
Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
Enabled (Habilitado) permite que Qclk se ejecute en una frecuencia impar. (Predeterminado: Auto)
Gear Mode ^{(Note 2)}
Le permite mejorar el potencial máximo de frecuencia de OC. (Predeterminado: Auto)

Advanced Memory Settings
- Memory Multiplier Tweaker
  Proporciona diferentes niveles de sintonización automática de la memoria. (Predeterminado: Auto)
- Channel Interleaving
  Habilita o deshabilita el entrelazado de canales de memoria. Enabled (Habilitado) permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Rank Interleaving
  Habilita o deshabilita el entrelazado de rangos de memoria. Enabled (Habilitado) permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto (Auto) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
- Memory Boot Mode
  Proporciona métodos de detección y entrenamiento de la memoria.

Auto	Permite que el BIOS configure automáticamente este ajuste. (Predeterminado)
Normal	El BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede iniciar, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte las presentaciones de la batería/el puente para borrar la CMOS en el capítulo "Instalación de hardware" para saber cómo borrar los valores de la CMOS).
Enable Fast Boot	Omita la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de memoria más rápido.
Disable Fast Boot	Detecta y entrena la memoria en cada arranque.

Realtime Memory Timing
Le permite ajustar con precisión los tiempos de la memoria después de la etapa del BIOS. (Predeterminado: Auto)
Memory Enhancement Settings
Proporciona varios ajustes de mejora del rendimiento de la memoria: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density y DDR-4500+. (Predeterminado: Auto)
Memory Channel Detection Message
Le permite determinar si se debe mostrar un mensaje de alerta cuando la memoria no está instalada en el canal de memoria óptimo. (Predeterminado: Habilitado)

SPD Info
Muestra información sobre la memoria instalada.
Memory Channels Timings
Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Estas secciones proporcionan ajustes de tiempo de memoria. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en los tiempos de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.
- Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
  Estos elementos le permiten ajustar los voltajes Vcore de la CPU y de la memoria.
Advanced Voltage Settings
Este submenú le permite configurar el nivel de calibración de la línea de carga, el nivel de protección contra sobrevoltaje y el nivel de protección contra sobrecorriente.

(Nota 1) Este elemento está presente solo cuando se instala una CPU que admita esta función. Para obtener más información sobre las características únicas de las CPU Intel, visite el sitio web de Intel.
(Nota 2) Este elemento está presente solo cuando se instala una CPU y un módulo de memoria que admitan esta función.

Ajustes

Alimentación de la plataforma
- Administración de energía de la plataforma
  Activa o desactiva la función Active State Power Management (ASPM). (Predeterminado: Desactivado)
- PEG ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Desactivado)
- PCH ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Desactivado)
- DMI ASPM
  Le permite configurar el modo ASPM para el lado de la CPU y el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando Platform Power Management está configurado como Enabled (Activado). (Predeterminado: Desactivado)
- Encendido por teclado
  Permite que el sistema se encienda mediante un evento de reactivación del teclado PS/2.
  Nota: Para utilizar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Disabled (Desactivado)	Desactiva esta función. (Predeterminado)
Password (Contraseña)	Establezca una contraseña con 1~5 caracteres para encender el sistema.
Keyboard 98 (Teclado 98)	Presione el botón POWER en el teclado de Windows 98 para encender el sistema.
Any Key (Cualquier tecla)	Presione cualquier tecla para encender el sistema.

Power On Password
Establezca la contraseña cuando Power On By Keyboard esté configurado como Password (Contraseña).
Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>.
Nota: Para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña.
Encendido por mouse
Permite que el sistema se encienda mediante un evento de reactivación del mouse PS/2.
Nota: Para utilizar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Disabled (Desactivado)	Desactiva esta función. (Predeterminado)
Move (Mover)	Mueva el mouse para encender el sistema.
Double Click (Doble clic)	Haga doble clic en el botón izquierdo del mouse para encender el sistema.

ErP
Determina si se permite que el sistema consuma la menor cantidad de energía en estado S5 (apagado). (Predeterminado: Desactivado)
Nota: Cuando este elemento está configurado como Enabled (Activado), las siguientes funciones no estarán disponibles: Reanudar por alarma, encendido por mouse y encendido por teclado.
Soft-Off by PWR-BTTN
Configura la forma de apagar la computadora en modo MS-DOS usando el botón de encendido.

Instant-Off (Apagado instantáneo)	Presione el botón de encendido y luego el sistema se apagará instantáneamente. (Predeterminado)
Delay 4 Sec. (Retraso de 4 segundos)	Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Reanudar por alarma
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
Si está activado, establezca la fecha y la hora de la siguiente manera:
- Día de activación: Encienda el sistema a una hora específica cada día o en un día específico del mes.
- Hora/minuto/segundo de activación: Establezca la hora a la que el sistema se encenderá automáticamente.

Nota: Cuando utilice esta función, evite el apagado inadecuado del sistema operativo o la extracción de la alimentación de CA, o la configuración puede no ser efectiva.

Power Loading
Activa o desactiva la carga ficticia. Cuando la fuente de alimentación tiene poca carga, se activará una autoprotección que provocará su apagado o falla. Si esto ocurre, configúrelo en Enabled (Activado). Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
RC6(Render Standby)
Le permite determinar si se permite que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)
AC BACK
Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.

Memory (Memoria)	El sistema regresa a su último estado de activación conocido al regresar la alimentación de CA.
Always On (Siempre encendido)	El sistema se enciende al regresar la alimentación de CA.
Always Off (Siempre apagado)	El sistema permanece apagado al regresar la alimentación de CA. (Predeterminado)

Puertos de E/S
- Salida de pantalla inicial
  Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.

IGFX^(Note)	Establece los gráficos integrados como la primera pantalla.
PCIe 1 Slot (Ranura PCIe 1)	Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
PCIe 2 Slot (Ranura PCIe 2)	Establece la tarjeta gráfica en la ranura PCIEX4 como la primera pantalla.

Este elemento solo se puede configurar cuando CSM Support está configurado como Enabled (Activado).

Gráficos internos
Activa o desactiva la función de gráficos integrados. (Predeterminado: Automático)
DVMT Pre-Allocated
Le permite establecer el tamaño de la memoria de los gráficos integrados. (Predeterminado: 64M)
DVMT Total Gfx Mem
Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
Aperture Size
Le permite establecer la cantidad máxima de memoria del sistema que se puede asignar a la tarjeta gráfica.
Las opciones son: 128MB, 256MB, 512MB, 1024MB y 2048MB. (Predeterminado: 256MB)
Controlador LAN integrado
Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de red adicional de un tercero en lugar de utilizar la LAN integrada, establezca este elemento en Disabled (Desactivado).
Controlador de audio
Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
Si desea instalar una tarjeta de audio adicional de un tercero en lugar de utilizar el audio integrado, establezca este elemento en Disabled (Desactivado).
Decodificación superior a 4G
Activa o desactiva los dispositivos con capacidad de 64 bits para que se decodifiquen en un espacio de direcciones superior a 4 GB (solo si su sistema admite la decodificación PCI de 64 bits). Establézcalo en Enabled (Activado) si hay más de una tarjeta gráfica avanzada instalada y sus controladores no se pueden iniciar al ingresar al sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
Entradas IOAPIC 24-119
Activa o desactiva esta función. (Predeterminado: Activado)

Configuración de Super IO
- Puerto serie
  Activa o desactiva el puerto serie integrado. (Predeterminado: Activado)
Configuración de USB
- Soporte USB heredado
  Permite utilizar el teclado/mouse USB en MS-DOS. (Predeterminado: Activado)
- XHCI Hand-off
  Determina si se debe habilitar la función XHCI Hand-off para un sistema operativo sin soporte XHCI Hand-off. (Predeterminado: Activado)
- Soporte de controladores de almacenamiento masivo USB
  Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
- Dispositivos de almacenamiento masivo
  Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento aparece solo cuando se instala un dispositivo de almacenamiento USB.
Configuración de pila de red
- Pila de red
  Desactiva o activa el inicio desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
- Soporte IPv4 PXE
  Activa o desactiva el soporte IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
- Soporte IPv4 HTTP
  Activa o desactiva el soporte de inicio HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
- Soporte IPv6 PXE
  Activa o desactiva el soporte IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
- Soporte IPv6 HTTP
  Activa o desactiva el soporte de inicio HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack (Pila de red) está activado.
- Tiempo de espera de inicio PXE
  Le permite configurar cuánto tiempo esperar antes de poder presionar <Esc> para abortar el inicio PXE.
- Recuento de detección de medios
  Le permite establecer el número de veces que se debe verificar la presencia de medios.
Configuración de NVMe
Muestra información sobre su SSD PCIe M.2 NVME si está instalado.
Configuración de SATA y RST
- Controladores SATA
  Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
- Selección de modo SATA
  Activa o desactiva Optane para los controladores SATA integrados en el Chipset o configura los controladores SATA en modo AHCI.

Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium con aceleración del sistema Intel Optane)	Activa Optane para el controlador SATA.
AHCI	Configura los controladores SATA en modo AHCI. La interfaz de controlador de host avanzado (AHCI) es una especificación de interfaz que permite que el controlador de almacenamiento habilite funciones Serial ATA avanzadas, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)

Soporte LPM agresivo
Activa o desactiva la función de ahorro de energía, ALPM (Administración agresiva de energía de enlace), para los controladores SATA del Chipset. (Predeterminado: Desactivado)
Puerto 0/1/2/3/4/5
Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
SATA Port 0/1/2/3/4/5 DevSlp
Le permite determinar si se permite que el dispositivo SATA conectado entre en modo de suspensión. (Predeterminado: Desactivado)
Hot plug
Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
Configurado como eSATA
Activa o desactiva la compatibilidad con dispositivos SATA externos.

Controlador familiar Realtek PCIe 2.5GBE
Este submenú proporciona información sobre la configuración de LAN y las opciones de configuración relacionadas.
Varios
- LEDs in System Power On State
  Le permite activar o desactivar la iluminación LED de la placa base cuando el sistema está encendido.

Off (Apagado)	Desactiva el modo de iluminación seleccionado cuando el sistema está encendido.
On (Encendido)	Activa el modo de iluminación seleccionado cuando el sistema está encendido. (Predeterminado)

LEDs in Sleep, Hibernation, and Soft Off States
Le permite establecer el modo de iluminación de los LED de la placa base en estado S3/S4/S5 del sistema. Este elemento se puede configurar cuando LEDs in System Power On State está configurado como On (Activado).

Off (Apagado)	Desactiva el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5. (Predeterminado)
On (Encendido)	Activa el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5.

Intel Platform Trust Technology (PTT)
Activa o desactiva la tecnología Intel PTT. (Predeterminado: Desactivado)
Mejora de 3DMark01
Le permite determinar si se debe mejorar el rendimiento de algunos puntos de referencia heredados. (Predeterminado: Desactivado)
Velocidad de enlace CPU PCIe
Le permite establecer el modo de operación de las ranuras PCI Express controladas por la CPU en Gen 1, Gen 2, Gen 3 o Gen 4 ^(Note). El modo de operación real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
Velocidad de enlace PCH PCIe
Le permite establecer el modo de operación de las ranuras PCI Express controladas por el Chipset en Gen 1, Gen 2 o Gen 3. El modo de operación real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
VT-d
Activa o desactiva la tecnología de virtualización Intel para E/S dirigida. (Predeterminado: Activado)

Computación confiable
Activa o desactiva el Módulo de plataforma confiable (TPM).
Estado de salud de la PC
- Restablecer estado de apertura de la caja

Disabled (Desactivado)	Mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado)
Enabled (Activado)	Borra el registro del estado anterior de intrusión en el chasis y el campo Case Open (Caja abierta) mostrará "No" en el próximo inicio.

Case Open
Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al encabezado CI de la placa base. Si se quita la cubierta del chasis del sistema, este campo mostrará "Yes" (Sí); de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, establezca Reset Case Open Status en Enabled (Activado), guarde la configuración en el CMOS y luego reinicie su sistema.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Muestra los voltajes actuales del sistema.

(Note) Este elemento está presente solo cuando instala una CPU que admite esta función.

Información del sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión del BIOS. También puede seleccionar el idioma predeterminado utilizado por el BIOS y establecer manualmente la hora del sistema.

Nivel de acceso
Muestra el nivel de acceso actual según el tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator [Administrador]). El nivel de administrador le permite realizar cambios en todas las configuraciones del BIOS; el nivel de usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas.
Idioma del sistema
Selecciona el idioma predeterminado utilizado por el BIOS.
Fecha del sistema
Establece la fecha del sistema. El formato de fecha es semana (solo lectura), mes, día y año. Use <Enter> para cambiar entre los campos Mes, Día y Año, y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Hora del sistema
Establece la hora del sistema. El formato de hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Use <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.

Información de los dispositivos enchufados
Muestra información sobre sus dispositivos PCI Express y M.2 si están instalados.
Q-Flash
Le permite acceder a la utilidad Q-Flash para actualizar el BIOS o hacer una copia de seguridad de la configuración actual del BIOS.

Arranque

Bootup NumLock State
Activa o desactiva la función Numlock en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
CFG Lock
Activa o desactiva la función MSR 0xE2. (Predeterminado: Desactivado)
Security Option
Especifica si se requiere una contraseña cada vez que se inicia el sistema, o sólo cuando se entra en la Configuración del BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Administrator Password/User Password.

Setup	Sólo se requiere una contraseña para entrar en el programa de Configuración del BIOS.
System	Se requiere una contraseña para iniciar el sistema y para entrar en el programa de Configuración del BIOS. (Predeterminado)

Full Screen LOGO Show
Le permite determinar si desea mostrar el logotipo de GIGABYTE al inicio del sistema. Disabled omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
Boot Option Priorities
Especifica el orden de arranque general de los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionado GPT, seleccione el dispositivo con el prefijo "UEFI:".
O si desea instalar un sistema operativo que admita el particionado GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 10 de 64 bits y que tiene el prefijo "UEFI:".
Fast Boot
Activa o desactiva el Arranque Rápido para acortar el proceso de arranque del SO. Ultra Fast proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivar enlace)
SATA Support

Last Boot SATA Devices Only	Excepto para la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del SO. (Predeterminado)
All SATA Devices	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST.

Este elemento sólo se puede configurar cuando Fast Boot está configurado como Enabled o Ultra Fast.

VGA Support
Le permite seleccionar qué tipo de sistema operativo arrancar.

Auto	Activa sólo la opción ROM heredada.
EFI Driver	Activa la opción ROM EFI. (Predeterminado)

Este elemento sólo se puede configurar cuando Fast Boot está configurado como Enabled o Ultra Fast.

USB Support

Disable Link	Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del SO.
Full Initial	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Partial Initial	Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del SO.

Este elemento sólo se puede configurar cuando Fast Boot está configurado como Enabled o Ultra Fast. Esta función se desactiva cuando Fast Boot está configurado como Ultra Fast.

NetWork Stack Driver Support

Disable Link	Desactiva el arranque desde la red. (Predeterminado)
Enabled	Activa el arranque desde la red.

Este elemento sólo se puede configurar cuando Fast Boot está configurado como Enabled o Ultra Fast.

Next Boot After AC Power Loss

Normal Boot	Activa el arranque normal al volver la alimentación de CA. (Predeterminado)
Fast Boot	Mantiene la configuración de Arranque Rápido al volver la alimentación de CA.

Este elemento sólo se puede configurar cuando Fast Boot está configurado como Enabled o Ultra Fast.

Mouse Speed
Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
Windows 10 Features
Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Windows 10)
CSM Support
Activa o desactiva UEFI CSM (Compatibility Support Module) para admitir un proceso de arranque de PC heredado.

Enabled	Activa UEFI CSM.
Disabled	Desactiva UEFI CSM y sólo admite el proceso de arranque UEFI BIOS. (Predeterminado)

LAN PXE Boot Option ROM
Le permite seleccionar si desea activar la opción ROM heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento sólo se puede configurar cuando CSM Support está configurado como Enabled.
Storage Boot Option Control
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador del dispositivo de almacenamiento.

Do not launch	Desactiva la opción ROM.
UEFI	Activa sólo la opción ROM UEFI.
Legacy	Activa sólo la opción ROM heredada. (Predeterminado)

Este elemento sólo se puede configurar cuando CSM Support está configurado como Enabled.

Other PCI devices
Le permite seleccionar si desea activar la opción ROM UEFI o Legacy para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores gráficos.

Do not launch	Desactiva la opción ROM.
UEFI	Activa sólo la opción ROM UEFI. (Predeterminado)
Legacy	Activa sólo la opción ROM heredada.

Este elemento sólo se puede configurar cuando CSM Support está configurado como Enabled.

Administrator Password
Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todos los ajustes del BIOS.
User Password
Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración del BIOS. Sin embargo, la contraseña de usuario sólo le permite realizar cambios en ciertos ajustes del BIOS, pero no en todos.
Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le pida la contraseña, introduzca primero la correcta. Cuando se le solicite una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le pida que confirme.
NOTA: Antes de establecer la Contraseña de Usuario, asegúrese de establecer primero la Contraseña de Administrador.

Secure Boot
Le permite activar o desactivar el Arranque Seguro y configurar los ajustes relacionados. Este elemento sólo se puede configurar cuando CSM Support está configurado como Disabled.
- Preferred Operating Mode
  Le permite seleccionar si desea entrar en el modo Fácil o en el modo Avanzado después de entrar en la Configuración del BIOS. Auto entra en el modo BIOS donde estaba la última vez. (Predeterminado: Auto)

Guardar y salir

Save & Exit Setup
Pulse <Enter> en este elemento y seleccione Yes. Esto guarda los cambios en la CMOS y sale del programa de Configuración del BIOS. Seleccione No o pulse <Esc> para volver al menú principal de la Configuración del BIOS.
Exit Without Saving
Pulse <Enter> en este elemento y seleccione Yes. Esto sale de la Configuración del BIOS sin guardar los cambios realizados en la Configuración del BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de la Configuración del BIOS.
Load Optimized Defaults
Pulse <Enter> en este elemento y seleccione Yes para cargar los ajustes predeterminados óptimos del BIOS. Los ajustes predeterminados del BIOS ayudan al sistema a funcionar en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores de la CMOS.
Boot Override
Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Enter> en el dispositivo que seleccione y seleccione Yes para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Save Profiles
Esta función le permite guardar la configuración actual del BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Setup Profile 1~ Setup Profile 8. Pulse <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
Load Profiles
Si su sistema se vuelve inestable y ha cargado los ajustes predeterminados del BIOS, puede utilizar esta función para cargar la configuración del BIOS desde un perfil creado anteriormente, sin la molestia de volver a configurar los ajustes del BIOS. Primero seleccione el perfil que desea cargar y luego pulse <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por el BIOS, como revertir la configuración del BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Instalación de la memoria Intel Optane y la administración de almacenamiento

Pasos:

Después de ingresar al sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. En la pantalla Xpress Install, seleccione Intel Rapid Storage Technology para instalar y siga las instrucciones en pantalla para completar la instalación. Una vez completado, reinicie el sistema.
Después de instalar los controladores de la placa base incluidos, asegúrese de que su conexión a Internet funcione correctamente. El sistema instalará automáticamente el software de Intel. Reinicie el sistema después de instalar el controlador.

Activación de una memoria Intel Optane

Requisitos del sistema
1. Memoria Intel Optane.
2. La memoria Optane debe tener al menos 16 GB de capacidad, y debe tener una capacidad igual o menor que el disco duro/SSD que se va a acelerar.
3. La memoria Optane no se puede usar para acelerar una matriz RAID existente; el disco duro/SSD acelerado no se puede incluir en una matriz RAID.
4. El disco duro/SSD que se va a acelerar debe ser un disco duro SATA o un SSD SATA M.2.
5. El disco duro/SSD que se va a acelerar puede ser una unidad del sistema o una unidad de datos. La unidad del sistema debe tener formato GPT y tener Windows 10 de 64 bits (o una versión posterior) instalado. La unidad de datos también debe tener formato GPT.
6. El disco de controladores de la placa base.
7. El controlador SATA debe estar configurado en el modo Intel RST Premium With Intel Optane System Acceleration.
Pautas de instalación
1. Vaya a Settings\IO Ports\SATA And RST Configuration (Configuración\Puertos de E/S\Configuración de SATA y RST) y asegúrese de que RST Control PCIe Storage Devices (Dispositivos de almacenamiento PCIe de control RST) esté configurado en Manual (Manual). Luego, dependiendo del conector M.2 en el que instale la memoria Optane, configure el elemento PCIe Storage Dev on Port XX (Dispositivo de almacenamiento PCIe en el puerto XX) correspondiente en RST Controlled (Controlado por RST).
2. Después de volver a entrar en el sistema operativo, inicie la aplicación Intel Optane Memory and Storage Management (Administración de memoria y almacenamiento Intel Optane) desde el menú Inicio. Si instala más de una memoria Optane, seleccione cuál va a usar. Luego, seleccione qué unidad se va a acelerar. Haga clic en Enable Intel Optane Memory (Activar la memoria Intel Optane). Se borrarán todos los datos de la memoria Optane. Asegúrese de hacer una copia de seguridad de los datos antes de continuar. Siga las instrucciones en pantalla para continuar. Una vez completado, reinicie el sistema.
3. Inicie la aplicación Intel Optane Memory and Storage Management (Administración de memoria y almacenamiento Intel Optane) desde el menú Inicio y asegúrese de que la memoria Intel Optane se haya activado.
4. Si desea acelerar la unidad del sistema, puede seleccionar carpetas, archivos o aplicaciones específicas para acelerar mediante la función Intel Optane Memory Pinning (Anclaje de memoria Intel Optane). (La memoria Optane utilizada debe tener al menos 32 GB de capacidad).

Una memoria Optane no se puede utilizar para acelerar un SSD PCIe M.2.
Si se instala más de una memoria Optane, puede seleccionar solo una de ellas para acelerar su unidad de arranque basada en SATA. La(s) otra(s) solo se pueden usar como unidad(es) de datos.
No extraiga abruptamente la memoria Optane. Si lo hace, el sistema operativo dejará de funcionar correctamente.
Si desea cambiar/quitar la memoria Optane, primero debe desactivarla con la aplicación Intel Optane Memory and Storage Management (Administración de memoria y almacenamiento Intel Optane).
Después de habilitar la memoria Optane, la configuración relacionada del BIOS permanecerá incluso después de una actualización del BIOS.

Visite el sitio web de GIGABYTE para obtener detalles sobre cómo habilitar una memoria Intel Optane.

Instalación de controladores

Antes de instalar los controladores, primero instale el sistema operativo.
Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Tap to choose what happens with this disc" (Toque para elegir qué sucede con este disco) en la esquina superior derecha de la pantalla y seleccione "Run Run.exe" (Ejecutar Ejecutar.exe). (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación rápida) escaneará automáticamente su sistema y luego enumerará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install (Instalación rápida) y "Xpress Install" (Instalación rápida) instalará todos los controladores seleccionados. O haga clic en la flecha icono para instalar individualmente los controladores que necesita.

Precauciones de instalación

La placa base contiene numerosos circuitos electrónicos delicados y componentes que pueden dañarse como resultado de la descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
Siempre retire la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
Al manipular la placa base, evite tocar los cables o conectores metálicos.
Lo mejor es usar una muñequera de descarga electrostática (ESD) al manipular componentes electrónicos como una placa base, CPU o memoria. Si no tiene una muñequera ESD, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
Asegúrese de que no queden tornillos ni componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
No coloque el sistema informático sobre una superficie irregular.
No coloque el sistema informático en un entorno húmedo o de alta temperatura.
Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
Si no está seguro acerca de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
Si utiliza un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la solución de problemas.

Para obtener más detalles del producto, visite el sitio web de GIGABYTE.

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Gigabyte B560M AORUS ELITE
