Používateľská príručka pre Gigabyte B560M AORUS ELITE

Identifikácia revízie produktu

Číslo revízie na vašej základnej doske vyzerá takto: "REV: X.X." Napríklad, "REV: 1.0" znamená, že revízia základnej dosky je 1.0. Pred aktualizáciou systému BIOS základnej dosky, ovládačov alebo pri hľadaní technických informácií skontrolujte revíziu svojej základnej dosky.

Príklad

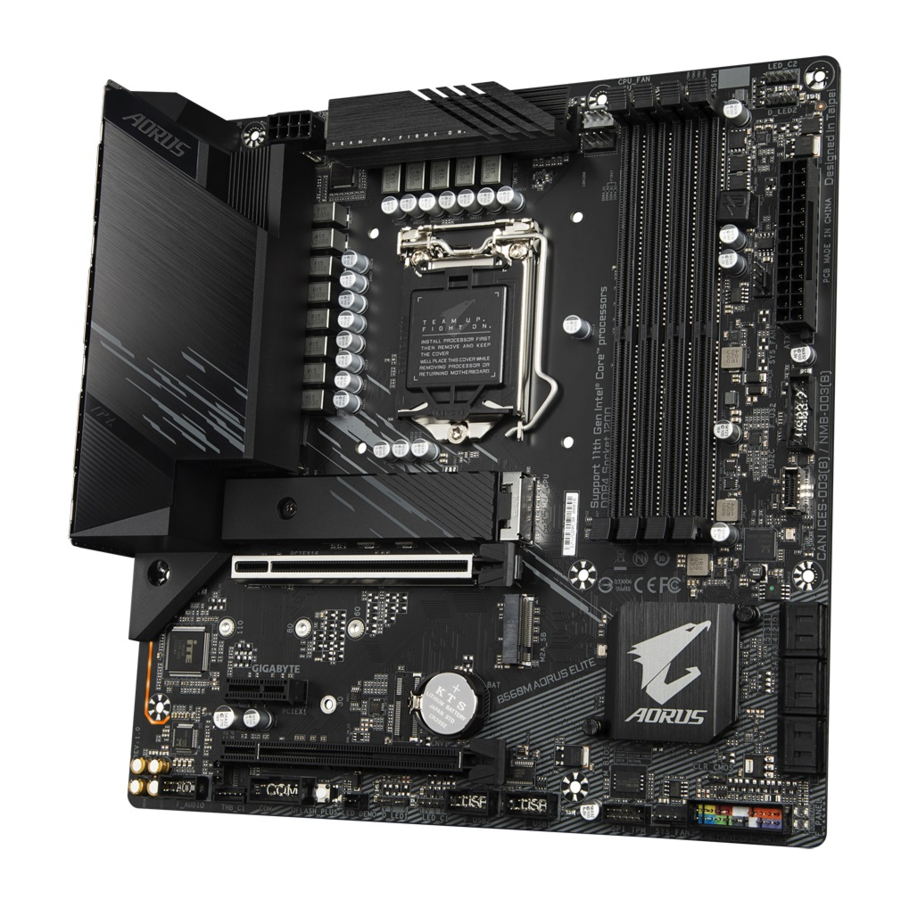

Rozloženie produktu

Snímač teploty

Obsah balenia

• Základná doska B560M AORUS ELITE
• Disk s ovládačmi základnej dosky
• Používateľská príručka
• Dva SATA káble
• Skrutka(y) M.2/Dištančný stĺpik(y) M.2

*Vyššie uvedený obsah balenia slúži len na referenčné účely a skutočné položky závisia od balenia produktu, ktoré získate. Obsah balenia sa môže zmeniť bez predchádzajúceho upozornenia.

Bloková schéma zariadenia

(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

Inštalácia hardvéru

Špecifikácie produktu

(Poznámka) Podporované len procesormi 11. generácie.

*Spoločnosť GIGABYTE si vyhradzuje právo vykonávať akékoľvek zmeny v špecifikáciách produktu a informáciách súvisiacich s produktom bez predchádzajúceho upozornenia.

Navštívte webovú stránku spoločnosti GIGABYTE, kde nájdete zoznamy podpory pre CPU, pamäťové moduly, SSD a zariadenia M.2.

Navštívte stránku Support\Utility List (Zoznam podpory\pomôcok) na webovej stránke spoločnosti GIGABYTE a stiahnite si najnovšiu verziu aplikácií.

Inštalácia CPU

Pred začatím inštalácie CPU si prečítajte nasledujúce pokyny:

1. Uistite sa, že základná doska podporuje CPU.
   (Najnovší zoznam podpory CPU nájdete na webovej stránke spoločnosti GIGABYTE.)
2. Pred inštaláciou CPU vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.
3. Nájdite pin jedna CPU. Ak je CPU orientovaný nesprávne, nedá sa vložiť. (Alebo môžete nájsť zárezy na oboch stranách CPU a vyrovnávacie kľúče na pätici CPU.)
4. Naneste rovnomernú a tenkú vrstvu teplovodivej pasty na povrch CPU.
5. Nezapínajte počítač, ak nie je nainštalovaný chladič CPU, inak môže dôjsť k prehriatiu a poškodeniu CPU.
6. Nastavte frekvenciu hostiteľa CPU v súlade so špecifikáciami CPU. Neodporúča sa nastavovať frekvenciu systémovej zbernice nad rámec špecifikácií hardvéru, pretože nespĺňa štandardné požiadavky pre periférie. Ak chcete nastaviť frekvenciu nad rámec štandardných špecifikácií, urobte tak podľa špecifikácií vášho hardvéru vrátane CPU, grafickej karty, pamäte, pevného disku atď.

Inštalácia CPU
Nájdite vyrovnávacie kľúče na pätici CPU základnej dosky a zárezy na CPU.

Pred vložením CPU neodstraňujte kryt pätice CPU. Počas procesu opätovného zapojenia páky po vložení CPU môže automaticky vyskočiť z prítlačnej dosky.

Inštalácia pamäte

Pred začatím inštalácie pamäte si prečítajte nasledujúce pokyny:

• Uistite sa, že základná doska podporuje pamäť. Odporúča sa používať pamäť rovnakej kapacity, značky, rýchlosti a čipov.
  (Najnovšie podporované rýchlosti pamäte a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)
• Pred inštaláciou pamäte vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.
• Pamäťové moduly majú bezpečný dizajn. Pamäťový modul je možné nainštalovať iba v jednom smere. Ak nemôžete vložiť pamäť, zmeňte smer.

Konfigurácia dvojkanálovej pamäte
Táto základná doska poskytuje štyri pamäťové pätice a podporuje technológiu dvojkanálového režimu. Po nainštalovaní pamäte systém BIOS automaticky zistí špecifikácie a kapacitu pamäte. Povolením režimu dvojkanálovej pamäte sa zdvojnásobí pôvodná šírka pásma pamäte.

Podrobnosti o inštalácii hardvéru nájdete na webovej stránke spoločnosti GIGABYTE.

Štyri pamäťové pätice sú rozdelené do dvoch kanálov a každý kanál má dve pamäťové pätice nasledovne:

• Kanál A: DDR4_A1, DDR4_A2
• Kanál B: DDR4_B1, DDR4_B2

Odporúčaná konfigurácia dvojkanálovej pamäte
	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 moduly	- -	DS/SS	- -	DS/SS
4 moduly	DS/SS	DS/SS	DS/SS	DS/SS

(SS=jednostranná, DS=obojstranná, "- -"=žiadna pamäť)

Kvôli obmedzeniam CPU si pred inštaláciou pamäte v režime dvojkanálového režimu prečítajte nasledujúce pokyny.

1. Dvojkanálový režim nie je možné povoliť, ak je nainštalovaný iba jeden pamäťový modul.
2. Pri povoľovaní režimu dvojkanálového režimu s dvoma alebo štyrmi pamäťovými modulmi sa odporúča používať pamäť rovnakej kapacity, značky, rýchlosti a čipov.

Inštalácia rozširujúcej karty

Pred začatím inštalácie rozširujúcej karty si prečítajte nasledujúce pokyny:

• Uistite sa, že základná doska podporuje rozširujúcu kartu. Pozorne si prečítajte príručku, ktorá bola dodaná s vašou rozširujúcou kartou.
• Pred inštaláciou rozširujúcej karty vždy vypnite počítač a odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu hardvéru.

Konektory zadného panela

1. USB 2.0/1.1 Port (Q-Flash Plus Port)
   Port USB podporuje špecifikáciu USB 2.0/1.1. Použite tento port pre zariadenia USB. Použite tento port pre zariadenia USB. Pred použitím Q-Flash Plus ^(Poznámka) sa uistite, že ste najskôr vložili USB flash disk do tohto portu.
   (Poznámka) Ak chcete povoliť funkciu Q-Flash Plus, navštívte webovú stránku „Unique Features“ spoločnosti GIGABYTE.
2. USB 2.0/1.1 Port
   Port USB podporuje špecifikáciu USB 2.0/1.1. Použite tento port pre zariadenia USB.
3. PS/2 Keyboard/Mouse Port
   Použite tento port na pripojenie myši alebo klávesnice PS/2.
4. DisplayPort
   DisplayPort poskytuje vysokokvalitné digitálne zobrazovanie a zvuk a podporuje obojsmerný prenos zvuku. DisplayPort môže podporovať mechanizmy ochrany obsahu HDCP 2.3. Tento port môžete použiť na pripojenie monitora podporujúceho DisplayPort. Poznámka: Technológia DisplayPort môže podporovať maximálne rozlíšenie 4096 x 2304 pri 60 Hz, ale skutočné podporované rozlíšenia závisia od používaného monitora.
5. HDMI Port
   Port HDMI podporuje formáty HDCP 2.3 a Dolby TrueHD a DTS HD Master Audio. Podporuje tiež až 192 kHz/16-bitový 7.1-kanálový zvukový výstup LPCM. Tento port môžete použiť na pripojenie monitora podporujúceho HDMI. Maximálne podporované rozlíšenie je 4096 x 2160 pri 30 Hz, ale skutočné podporované rozlíšenia závisia od používaného monitora.
   Po inštalácii zariadenia DisplayPort/HDMI nastavte predvolené zariadenie na prehrávanie zvuku na DisplayPort/HDMI. (Názov položky sa môže líšiť v závislosti od vášho operačného systému.)
6. USB 3.2 Gen 2 Type-A Port (červený)
   Port USB 3.2 Gen 2 podporuje špecifikáciu USB 3.2 Gen 2 a je kompatibilný so špecifikáciou USB 3.2 Gen 1 a USB 2.0. Použite tento port pre zariadenia USB.
7. USB Type-C Port
   Reverzibilný port USB podporuje špecifikáciu USB 3.2 Gen 2 a je kompatibilný so špecifikáciou USB 3.2 Gen 1. Použite tento port pre zariadenia USB.
8. RJ-45 LAN Port
   Port Gigabit Ethernet LAN poskytuje internetové pripojenie s prenosovou rýchlosťou dát až 2,5 Gbps. Nasledujúci text popisuje stavy diód LED portu LAN.


LED dióda pripojenia/rýchlosti:
Stav	Popis
Oranžová	Prenosová rýchlosť dát 2,5 Gbps
Zelená	Prenosová rýchlosť dát 1 Gbps
Vypnuté	Prenosová rýchlosť dát 100 Mbps
LED dióda aktivity:
Stav	Popis
Blikanie	Prebieha prenos alebo príjem dát
Vypnuté	Neprebieha žiadny prenos ani príjem dát

9. USB 3.2 Gen 1 Port
   Port USB 3.2 Gen 1 podporuje špecifikáciu USB 3.2 Gen 1 a je kompatibilný so špecifikáciou USB 2.0. Použite tento port pre zariadenia USB.
10. Center/Subwoofer Speaker Out (oranžový)
    Použite tento zvukový konektor na pripojenie stredových/subwooferových reproduktorov.
11. Rear Speaker Out (čierny)
    Použite tento zvukový konektor na pripojenie zadných reproduktorov.
12. Side Speaker Out (sivý)
    Použite tento zvukový konektor na pripojenie bočných reproduktorov.
13. Line In (modrý)
    Konektor pre vstup linky. Použite tento zvukový konektor pre zariadenia s linkovým vstupom, ako je optická jednotka, walkman atď.
14. Line Out/Front Speaker Out (zelený)
    Konektor pre výstup linky.
15. Mic In (ružový)
    Konektor pre vstup mikrofónu.

Konfigurácie zvukových konektorov:
Konektor	Slúchadlá/ 2-kanálové	4-kanálové	5.1-kanálové	7.1-kanálové
Center/Subwoofer Speaker Out
Rear Speaker Out
Side Speaker Out
Line In
Line Out/Front Speaker Out
Mic In

Funkcie zvukového konektora môžete zmeniť pomocou zvukového softvéru.

• Pri odpájaní kábla pripojeného ku konektoru zadného panela najskôr odpojte kábel od zariadenia a potom ho odpojte od základnej dosky.
• Pri odpájaní kábla ho ťahajte rovno z konektora. Nekývejte ním zo strany na stranu, aby ste predišli skratu vo vnútri konektora kábla.

Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.

Interné konektory

ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
CPU_OPT	SPI_TPM
LED_C1/LED_C2	THB_C1/THB_C2
D_LED1/D_LED2	CLR_CMOS
SATA3 0/1/2/3/4/5	BAT
M2P_CPU/M2A_SB	CPU/DRAM/VGA/BOOT
F_PANEL	QFLASH_PLUS

Pred pripojením externých zariadení si prečítajte nasledujúce pokyny:

• Najprv sa uistite, že sú vaše zariadenia kompatibilné s konektormi, ktoré chcete pripojiť.
• Pred inštaláciou zariadení sa uistite, že ste zariadenia a počítač vypli. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.
• Po nainštalovaní zariadenia a pred zapnutím počítača sa uistite, že je kábel zariadenia bezpečne pripojený ku konektoru na základnej doske.

1/2. ATX_12V_2X4/ATX (2x4 12V napájací konektor a 2x12 hlavný napájací konektor)
Použitím napájacieho konektora môže napájací zdroj dodávať dostatok stabilného napájania pre všetky komponenty na základnej doske. Pred pripojením napájacieho konektora sa najskôr uistite, že je napájací zdroj vypnutý a všetky zariadenia sú správne nainštalované. Napájací konektor má konštrukciu odolnú voči chybám. Pripojte napájací kábel k napájaciemu konektoru v správnej orientácii.
12V napájací konektor napája hlavne CPU. Ak 12V napájací konektor nie je pripojený, počítač sa nespustí.

Na splnenie požiadaviek na rozšírenie sa odporúča použiť napájací zdroj, ktorý zvládne vysokú spotrebu energie (500 W alebo viac). Ak sa použije napájací zdroj, ktorý neposkytuje požadovaný výkon, môže to viesť k nestabilnému alebo nespustiteľnému systému.

ATX_12V_2X4:

Číslo pinu	Definícia	Číslo pinu	Definícia
1	GND (len pre 2x4-pin 12V)	5	+12V (len pre 2x4-pin 12V)
2	GND (len pre 2x4-pin 12V)	6	+12V (len pre 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Číslo pinu	Definícia	Číslo pinu	Definícia
1	3,3V	13	3,3V
2	3,3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (len pre 2x12-pin ATX)	23	+5V (len pre 2x12-pin ATX)
12	3,3V (len pre 2x12-pin ATX)	24	GND (len pre 2x12-pin ATX)

3/4. CPU_FAN/SYS_FAN1/2/3 (hlavičky ventilátorov)
Všetky hlavičky ventilátorov na tejto základnej doske sú 4-pinové. Väčšina hlavičiek ventilátorov má konštrukciu odolnú voči chybám. Pri pripájaní kábla ventilátora ho nezabudnite pripojiť v správnej orientácii (čierny vodič konektora je uzemňovací vodič). Funkcia regulácie otáčok vyžaduje použitie ventilátora s dizajnom regulácie otáčok. Pre optimálny odvod tepla sa odporúča nainštalovať ventilátor systému do vnútra šasi.

Číslo pinu	Definícia
1	GND
2	Regulácia otáčok napätím
3	Snímanie
4	PWM regulácia otáčok

5. CPU_OPT (hlavička ventilátora vodného chladenia CPU)
   Hlavička ventilátora je 4-pinová a má konštrukciu odolnú voči chybám. Väčšina hlavičiek ventilátorov má konštrukciu odolnú voči chybám. Pri pripájaní kábla ventilátora ho nezabudnite pripojiť v správnej orientácii (čierny vodič konektora je uzemňovací vodič). Funkcia regulácie otáčok vyžaduje použitie ventilátora s dizajnom regulácie otáčok.


Číslo pinu	Definícia
1	GND
2	Regulácia otáčok napätím
3	Snímanie
4	PWM regulácia otáčok
Konektor	CPU_FAN	SYS_FAN1~3	CPU_OPT
Maximálny prúd	2A	2A	2A
Maximálny výkon	24W	24W	24W

• Uistite sa, že ste pripojili káble ventilátorov k hlavičkám ventilátorov, aby ste zabránili prehriatiu CPU a systému. Prehriatie môže spôsobiť poškodenie CPU alebo zavesenie systému.
• Tieto hlavičky ventilátorov nie sú konfiguračné prepojovacie bloky. Na hlavičky neklaďte prepojovaciu krytku.

6. LED_C1/LED_C2 (hlavičky RGB LED pásikov)
   Hlavičky je možné použiť na pripojenie štandardného 5050 RGB LED pásika (12V/G/R/B) s maximálnym výkonom 2A (12V) a maximálnou dĺžkou 2 m.


Číslo pinu	Definícia
1	12V
2	G
3	R
4	B

Pripojte svoj RGB LED pásik k hlavičke. Napájací pin RGB LED pásika (označený trojuholníkom na zástrčke) LED pásika musí byť pripojený k pinu 1 (12V) tejto hlavičky. Nesprávne pripojenie môže viesť k poškodeniu LED pásika.

7. D_LED1/D_LED2 (adresovateľné hlavičky LED pásikov)
   Hlavičky je možné použiť na pripojenie štandardného 5050 adresovateľného LED pásika s maximálnym výkonom 5A (5V) a maximálnym počtom 1000 LED.


Číslo pinu	Definícia
1	V (5V)
2	Dáta
3	Žiadny pin
4	GND

Pripojte svoj adresovateľný LED pásik k hlavičke. Napájací pin (označený trojuholníkom na zástrčke) LED pásika musí byť pripojený k pinu 1 adresovateľnej hlavičky LED pásika. Nesprávne pripojenie môže viesť k poškodeniu LED pásika.

Informácie o tom, ako zapnúť/vypnúť svetlá LED pásika, nájdete na webovej stránke "Jedinečné funkcie" webovej stránky GIGABYTE.

Pred inštaláciou zariadení sa uistite, že ste zariadenia a počítač vypli. Odpojte napájací kábel zo zásuvky, aby ste predišli poškodeniu zariadení.

8. SATA3 0/1/2/3/4/5 (konektory SATA 6Gb/s)
   Konektory SATA zodpovedajú štandardu SATA 6Gb/s a sú kompatibilné so štandardom SATA 3Gb/s a SATA 1,5Gb/s. Každý konektor SATA podporuje jedno zariadenie SATA.


Číslo pinu	Definícia
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Ak chcete povoliť pripojenie za chodu pre porty SATA, pozrite si kapitolu "Nastavenie systému BIOS", "Nastavenia\IO porty\Konfigurácia SATA a RST", kde nájdete ďalšie informácie.

9. M2P_CPU ^(Poznámka)/M2A_SB (konektory M.2 Socket 3)
   Konektor M.2 podporuje M.2 SATA SSD alebo M.2 PCIe SSD.


Ak chcete správne nainštalovať M.2 SSD do konektora M.2, postupujte podľa nasledujúcich krokov.

1. Nájdite konektor M.2, do ktorého budete inštalovať M.2 SSD, pomocou skrutkovača uvoľnite skrutku na chladiči a potom chladič vyberte. (Chladič má iba konektor M2P_CPU.) Odstráňte ochrannú fóliu z tepelnej podložky na konektore M.2.
2. Nájdite správny montážny otvor na základe dĺžky vášho M.2 SSD disku. V prípade potreby utiahnite priložený stĺpik do požadovaného montážneho otvoru. Zasuňte M.2 SSD do konektora M.2 pod uhlom.
3. Zatlačte M.2 SSD nadol a potom pomocou priloženej skrutky zaistite v konektore. Vymeňte chladič a zaistite ho do pôvodného otvoru. Pred výmenou chladiča odstráňte ochrannú fóliu zo spodnej časti chladiča.

Oznámenia o inštalácii pre konektory M.2 a SATA:
Dostupnosť konektorov SATA môže byť ovplyvnená typom zariadenia nainštalovaného v zásuvkách M.2. Konektor M2A_SB zdieľa šírku pásma s konektorom SATA3 1. Podrobnosti nájdete v nasledujúcej tabuľke.

• M2P_CPU^(Poznámka):


: K dispozícii, : Nie je k dispozícii
* Konektor M2P_CPU (Poznámka) podporuje iba PCIe SSD.

• M2A_SB:


: K dispozícii, : Nie je k dispozícii

(Poznámka) Podporované iba procesormi 11. generácie.

10. F_PANEL (Header predného panela)
    Pripojte vypínač napájania, resetovací prepínač, reproduktor, prepínač/senzor vniknutia do šasi a indikátor stavu systému na šasi k tomuto headeru podľa nižšie uvedeného priradenia pinov. Pred pripojením káblov si všimnite kladné a záporné piny.

    • PLED/PWR_LED (LED napájania, žltá/fialová):
      Pripojí sa k indikátoru stavu napájania na prednom paneli šasi. LED dióda svieti, keď je systém v prevádzke. LED dióda nesvieti, keď je systém v režime spánku S3/S4 alebo je vypnutý (S5).

Stav systému	LED
S0	Zapnutá
S3/S4/S5	Vypnutá

• PW (Vypínač napájania, červený):
  Pripojí sa k vypínaču napájania na prednom paneli šasi. Môžete nakonfigurovať spôsob vypnutia systému pomocou vypínača napájania (ďalšie informácie nájdete v časti "BIOS Setup," "Settings\Platform Power,").
• SPEAK (Reproduktor, oranžový):
  Pripojí sa k reproduktoru na prednom paneli šasi. Systém hlási stav spustenia systému vydaním zvukového kódu. Ak sa pri spustení systému nezistí žiadny problém, zaznie jedno krátke pípnutie.
• HD (LED aktivity pevného disku, modrá):
  Pripojí sa k LED dióde aktivity pevného disku na prednom paneli šasi. LED dióda svieti, keď pevný disk číta alebo zapisuje údaje.
• RES (Resetovací prepínač, zelený):
  Pripojí sa k resetovaciemu prepínaču na prednom paneli šasi. Ak počítač zamrzne a nepodarí sa mu vykonať normálny reštart, reštartujte počítač stlačením resetovacieho prepínača.
• CI (Header vniknutia do šasi, sivý):
  Pripojí sa k prepínaču/senzoru vniknutia do šasi na šasi, ktorý dokáže zistiť, či bol odstránený kryt šasi. Táto funkcia vyžaduje šasi s prepínačom/senzorom vniknutia do šasi.
• NC (Oranžová): Bez pripojenia.

Konštrukcia predného panela sa môže líšiť v závislosti od šasi. Modul predného panela sa skladá hlavne z vypínača napájania, resetovacieho prepínača, LED diódy napájania, LED diódy aktivity pevného disku, reproduktora atď. Keď pripájate modul predného panela šasi k tomuto headeru, uistite sa, že priradenia vodičov a priradenia pinov sa správne zhodujú.

11. F_AUDIO (Audio header predného panela)
    Audio header predného panela podporuje zvuk vo vysokom rozlíšení (HD). K tomuto headeru môžete pripojiť audio modul predného panela šasi. Uistite sa, že priradenia vodičov konektora modulu zodpovedajú priradeniam pinov headeru základnej dosky. Nesprávne pripojenie medzi konektorom modulu a headerom základnej dosky spôsobí, že zariadenie nebude fungovať alebo ho dokonca poškodí.


Číslo pinu	Definícia	Číslo pinu	Definícia
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	Žiadny pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Niektoré šasi poskytujú audio modul predného panela, ktorý má oddelené konektory na každom vodiči namiesto jednej zástrčky. Ak potrebujete informácie o pripojení audio modulu predného panela, ktorý má rôzne priradenia vodičov, kontaktujte výrobcu šasi.

12. F_U32C ( USB Type-C Header s podporou USB 3.2 Gen 1)
    Header je v súlade so špecifikáciou USB 3.2 Gen 1 a môže poskytnúť jeden USB port.


Číslo pinu	Definícia	Číslo pinu	Definícia	Číslo pinu	Definícia
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

13. F_U32 ( USB 3.2 Gen 1 Header)
    Header je v súlade so špecifikáciou USB 3.2 Gen 1 a USB 2.0 a môže poskytnúť dva USB porty. Ak si chcete zakúpiť voliteľný 3,5" predný panel, ktorý poskytuje dva porty USB 3.2 Gen 1, kontaktujte miestneho predajcu.


Číslo pinu	Definícia	Číslo pinu	Definícia	Číslo pinu	Definícia
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Žiadny pin
7	GND	14	SSTX2+

14. F_USB1/F_USB2 ( USB 2.0/1.1 Headers)
    Headery sú v súlade so špecifikáciou USB 2.0/1.1. Každý USB header môže poskytnúť dva USB porty prostredníctvom voliteľnej USB konzoly. Ak si chcete zakúpiť voliteľnú USB konzolu, kontaktujte miestneho predajcu.


Číslo pinu	Definícia	Číslo pinu	Definícia
1	Napájanie (5V)	6	USB DY+
2	Napájanie (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Žiadny pin
5	USB DX+	10	NC

• Nezapájajte kábel konzoly IEEE 1394 (2x5-pin) do USB 2.0/1.1 headeru.
• Pred inštaláciou USB konzoly sa uistite, že ste vypli počítač a odpojili napájací kábel zo zásuvky, aby ste predišli poškodeniu USB konzoly.

15. SPI_TPM (Trusted Platform Module Header)
    K tomuto headeru môžete pripojiť SPI TPM (Trusted Platform Module).


Číslo pinu	Definícia	Číslo pinu	Definícia
1	Výstup dát	7	Výber čipu
2	Napájanie (3,3 V)	8	GND
3	Žiadny pin	9	IRQ
4	NC	10	NC
5	Vstup dát	11	NC
6	CLK	12	RST

16. THB_C1/THB_C2 (Konektory prídavnej karty Thunderbolt)
    Konektory sa používajú na pripojenie k prídavnej karte GIGABYTE Thunderbolt.

17. CLR_CMOS (Jumper Clear CMOS)
    Použite tento jumper na vymazanie konfigurácie systému BIOS a resetovanie hodnôt CMOS na výrobné nastavenia. Ak chcete vymazať hodnoty CMOS, dotknite sa dvoch pinov kovovým predmetom, ako je skrutkovač, na niekoľko sekúnd.
    Otvorené: Normálne
    Skrat: Vymazať hodnoty CMOS

• Pred vymazaním hodnôt CMOS vždy vypnite počítač a odpojte napájací kábel zo zásuvky.
• Po reštartovaní systému prejdite do nastavenia systému BIOS, aby ste načítali výrobné nastavenia (vyberte možnosť Load Optimized Defaults) alebo manuálne nakonfigurujte nastavenia systému BIOS (informácie o konfiguráciách systému BIOS nájdete v kapitole "BIOS Setup").

18. BAT (Batéria)
    Batéria poskytuje napájanie na uchovanie hodnôt (ako sú konfigurácie systému BIOS, informácie o dátume a čase) v CMOS, keď je počítač vypnutý. Keď napätie batérie klesne na nízku úroveň, batériu vymeňte, inak hodnoty CMOS nemusia byť presné alebo sa môžu stratiť.

Hodnoty CMOS môžete vymazať vybratím batérie:

1. Vypnite počítač a odpojte napájací kábel.
2. Opatrne vyberte batériu z držiaka batérie a počkajte jednu minútu. (Alebo použite kovový predmet, ako je skrutkovač, na dotyk kladných a záporných svoriek držiaka batérie, aby ste ich skratovali na 5 sekúnd.)
3. Vložte batériu späť.
4. Zapojte napájací kábel a reštartujte počítač.

• Pred výmenou batérie vždy vypnite počítač a odpojte napájací kábel.
• Batériu vymeňte za ekvivalentnú. Ak batériu vymeníte za nesprávny model, môže dôjsť k poškodeniu zariadení.
• Ak batériu neviete vymeniť sami alebo si nie ste istí modelom batérie, kontaktujte miesto zakúpenia alebo miestneho predajcu.
• Pri inštalácii batérie si všimnite orientáciu kladnej strany (+) a zápornej strany (-) batérie (kladná strana by mala smerovať nahor).
• S použitými batériami sa musí zaobchádzať v súlade s miestnymi predpismi o ochrane životného prostredia.

19. CPU/DRAM/VGA/BOOT (Stavové LED diódy)
    Stavové LED diódy zobrazujú, či CPU, pamäť, grafická karta a operačný systém fungujú správne po zapnutí systému. Ak svieti LED dióda CPU/DRAM/VGA, znamená to, že príslušné zariadenie nefunguje normálne; ak svieti LED dióda BOOT, znamená to, že ste ešte nevstúpili do operačného systému.


CPU: LED indikátor stavu CPU
DRAM: LED indikátor stavu pamäte
VGA: LED indikátor stavu grafickej karty
BOOT: LED indikátor stavu operačného systému

20. QFLASH_PLUS (tlačidlo Q-Flash Plus)
    Q-Flash Plus vám umožňuje aktualizovať systém BIOS, keď je váš systém vypnutý (stav vypnutia S5). Uložte si najnovší systém BIOS na USB kľúč a zapojte ho do vyhradeného portu a potom môžete automaticky flashovať systém BIOS jednoduchým stlačením tlačidla Q-Flash Plus. QFLED bude blikať, keď sa spustia aktivity párovania a flashovania systému BIOS, a prestane blikať, keď sa dokončí flashovanie hlavného systému BIOS.


Informácie o používaní funkcie Q-Flash Plus nájdete na webovej stránke "Unique Features" (Jedinečné funkcie) webovej lokality spoločnosti GIGABYTE.

Nastavenie BIOS

BIOS (Basic Input and Output System) zaznamenáva hardvérové parametre systému v CMOS na základnej doske. Medzi jeho hlavné funkcie patrí vykonávanie testu Power-On Self-Test (POST) počas spúšťania systému, ukladanie systémových parametrov a načítavanie operačného systému atď. BIOS obsahuje program BIOS Setup, ktorý umožňuje používateľovi upraviť základné nastavenia konfigurácie systému alebo aktivovať určité funkcie systému.
Keď je vypnuté napájanie, batéria na základnej doske dodáva potrebné napájanie do CMOS, aby sa hodnoty konfigurácie v CMOS zachovali.
Ak chcete získať prístup do programu BIOS Setup, stlačte kláves <Delete> počas testu POST pri zapnutí napájania.
Na aktualizáciu systému BIOS použite buď nástroj GIGABYTE Q-Flash alebo @BIOS.

• Q-Flash umožňuje používateľovi rýchlo a jednoducho aktualizovať alebo zálohovať systém BIOS bez vstupu do operačného systému.
• @BIOS je nástroj pre Windows, ktorý vyhľadáva a sťahuje najnovšiu verziu systému BIOS z internetu a aktualizuje systém BIOS.

• Pretože aktualizácia systému BIOS je potenciálne riskantná, ak pri používaní aktuálnej verzie systému BIOS nenarazíte na žiadne problémy, odporúčame vám systém BIOS neaktualizovať. Ak chcete aktualizovať systém BIOS, urobte to opatrne. Nedostatočná aktualizácia systému BIOS môže viesť k poruche systému.
• Odporúča sa nemeniť predvolené nastavenia (pokiaľ to nie je potrebné), aby sa predišlo nestabilite systému alebo iným neočakávaným výsledkom. Nedostatočná zmena nastavení môže viesť k zlyhaniu spustenia systému. Ak k tomu dôjde, skúste vymazať hodnoty CMOS a resetovať dosku na predvolené hodnoty. (Pozrite si časť „Load Optimized Defaults“ v tejto kapitole alebo úvody o batérii/clear CMOS jumper v kapitole „Hardware Installation“, kde nájdete informácie o tom, ako vymazať hodnoty CMOS.)

Úvodná obrazovka

Počas spúšťania počítača sa zobrazí nasledujúca úvodná obrazovka s logom.

Existujú dva rôzne režimy systému BIOS, ako je uvedené nižšie, a na prepínanie medzi týmito dvoma režimami môžete použiť kláves <F2>. Easy Mode umožňuje používateľom rýchlo zobraziť aktuálne informácie o systéme alebo vykonať úpravy pre optimálny výkon. V režime Easy Mode môžete na pohyb medzi konfiguračnými položkami použiť myš. Advanced Mode poskytuje podrobné nastavenia systému BIOS. Na pohyb medzi položkami môžete použiť klávesy so šípkami na klávesnici a stlačením klávesu <Enter> prijať alebo vstúpiť do podponuky. Alebo môžete použiť myš na výber požadovanej položky.

• Ak systém nie je stabilný ako zvyčajne, vyberte položku Load Optimized Defaults a nastavte systém na predvolené hodnoty.
• Ponuky nastavenia systému BIOS opísané v tejto kapitole sú len orientačné a môžu sa líšiť v závislosti od verzie systému BIOS.

Hlavné menu

Funkčné klávesy rozšíreného režimu
< >< >	Presuňte výberový panel a vyberte ponuku nastavenia
< >< >	Presuňte výberový panel a vyberte konfiguračnú položku v ponuke
<Enter>/Dvojité kliknutie	Spustite príkaz alebo vstúpte do ponuky
<+>/<Page Up>	Zvýšte číselnú hodnotu alebo vykonajte zmeny
<->/<Page Down>	Znížte číselnú hodnotu alebo vykonajte zmeny
<F1>	Zobrazte popisy funkčných klávesov
<F2>	Prepnite do Easy Mode
<F3>	Uložte aktuálne nastavenia systému BIOS do profilu
<F4>	Načítajte nastavenia systému BIOS z predtým vytvoreného profilu
<F5>	Obnovte predchádzajúce nastavenia systému BIOS pre aktuálne podponuky
<F6>	Zobrazte obrazovku Smart Fan 6
<F7>	Načítajte optimalizované predvolené nastavenia systému BIOS pre aktuálne podponuky
<F8>	Získajte prístup k nástroju Q-Flash
<F10>	Uložte všetky zmeny a ukončite program nastavenia systému BIOS
<F11>	Prepnite do podponuky Obľúbené
<F12>	Zaznamenajte aktuálnu obrazovku ako obrázok a uložte ju na USB disk
<Insert>	Pridajte alebo odstráňte obľúbenú možnosť
<Ctrl>+<S>	Zobrazte informácie o nainštalovanej pamäti
<Esc>	Hlavné menu: Ukončite program nastavenia systému BIOS Podponuky: Ukončite aktuálnu podponuku

Smart Fan 6

Pomocou funkčného klávesu <F6> rýchlo prepnete na túto obrazovku. Táto obrazovka umožňuje konfigurovať nastavenia súvisiace s rýchlosťou ventilátora pre každú hlavičku ventilátora alebo monitorovať teplotu systému/CPU.

• TUNE ALL
  Umožňuje použiť aktuálne nastavenia na všetky hlavičky ventilátora.
• Temperature
  Zobrazuje aktuálnu teplotu vybranej cieľovej oblasti.
• Fan Speed
  Zobrazuje aktuálne otáčky ventilátora.
• Flow Rate
  Zobrazuje prietok chladiaceho systému vodou. Stlačením klávesu <Enter> na položke Fan Speed (Rýchlosť ventilátora) prepnete na túto funkciu.
• Fan Speed Control
  Umožňuje určiť, či sa má povoliť funkcia regulácie otáčok ventilátora, a upraviť otáčky ventilátora.

Normal	Umožňuje ventilátoru bežať rôznymi rýchlosťami v závislosti od teploty. Rýchlosť ventilátora môžete upraviť pomocou programu System Information Viewer podľa požiadaviek systému. (Predvolené)
Silent	Umožňuje ventilátoru bežať pomalou rýchlosťou.
Manual	Umožňuje presúvať uzly krivky a upravovať rýchlosť ventilátora. Alebo môžete použiť funkciu EZ Tuning. Po úprave polohy uzla stlačením tlačidla Apply automaticky vypočítate sklon krivky.
Full Speed	Umožňuje ventilátoru bežať plnou rýchlosťou.

• Fan Control Use Temperature Input
  Umožňuje vybrať referenčnú teplotu pre reguláciu otáčok ventilátora.
• Temperature Interval
  Umožňuje vybrať teplotný interval pre zmenu otáčok ventilátora.
• FAN Control Mode

Auto	Umožňuje systému BIOS automaticky zistiť typ nainštalovaného ventilátora a nastaví optimálny režim ovládania. (Predvolené)
Voltage	Režim napätia sa odporúča pre 3-pinový ventilátor.
PWM	Režim PWM sa odporúča pre 4-pinový ventilátor.

• FAN Stop
  Zapína alebo vypína funkciu zastavenia ventilátora. Teplotný limit môžete nastaviť pomocou teplotnej krivky. Ventilátor prestane fungovať, keď je teplota nižšia ako limit. (Predvolené: Zakázané)
• FAN Mode
  Umožňuje nastaviť prevádzkový režim ventilátora.

Slope	Upravuje otáčky ventilátora lineárne na základe teploty. (Predvolené)
Stair	Upravuje otáčky ventilátora postupne na základe teploty.

• FAN Fail Warning
  Umožňuje systému vydať varovný zvuk, ak ventilátor nie je pripojený alebo zlyhá. V takom prípade skontrolujte stav ventilátora alebo pripojenie ventilátora. (Predvolené: Zakázané)
• Save Fan Profile
  Táto funkcia umožňuje uložiť aktuálne nastavenia do profilu. Profil môžete uložiť do systému BIOS alebo vybrať možnosť Select File in HDD/FDD/USB (Vybrať súbor v HDD/FDD/USB) a uložiť profil do úložného zariadenia.
• Load Fan Profile
  Táto funkcia umožňuje načítať predtým uložený profil systému BIOS bez problémov s opakovanou konfiguráciou nastavení systému BIOS. Alebo môžete vybrať možnosť Select File in HDD/FDD/USB (Vybrať súbor v HDD/FDD/USB) a načítať profil z úložného zariadenia.

Obľúbené

Nastavte si často používané možnosti ako obľúbené a pomocou klávesu <F11> rýchlo prepnite na stránku, kde sa nachádzajú všetky vaše obľúbené možnosti. Ak chcete pridať alebo odstrániť obľúbenú možnosť, prejdite na jej pôvodnú stránku a stlačte kláves <Insert> na možnosti. Ak je možnosť nastavená ako „obľúbená“, je označená hviezdičkou.

Tweaker

To, či bude systém stabilne fungovať s nastaveniami pretaktovania/prepätia, ktoré ste vykonali, závisí od celkových konfigurácií vášho systému. Nesprávne vykonanie pretaktovania/prepätia môže viesť k poškodeniu CPU, čipsetu alebo pamäte a znížiť životnosť týchto komponentov. Táto stránka je určená len pre pokročilých používateľov a odporúčame vám, aby ste nemenili predvolené nastavenia, aby ste predišli nestabilite systému alebo iným neočakávaným výsledkom. (Neadekvátna zmena nastavení môže spôsobiť zlyhanie spustenia systému. Ak k tomu dôjde, vymažte hodnoty CMOS a resetujte dosku na predvolené hodnoty.)

• CPU Clock Ratio
  Umožňuje vám zmeniť taktovací pomer pre nainštalovaný CPU. Nastaviteľný rozsah závisí od nainštalovaného CPU.
• Ring Ratio
  Umožňuje vám nastaviť pomer CPU Uncore. Nastaviteľný rozsah závisí od používaného CPU. (Predvolené: Auto)
• IGP Ratio ^(Poznámka)
  Umožňuje vám nastaviť pomer grafiky. (Predvolené: Auto)
• AVX Disable ^(Poznámka)
  Umožňuje vám zakázať inštrukčné sady AVX na CPU, ktorý podporuje AVX. (Predvolené: Auto)
• AVX512 Disable ^(Poznámka)
  Umožňuje vám zakázať inštrukčné sady AVX-512 na CPU, ktorý podporuje AVX-512. (Predvolené: Auto)
• AVX Offset ^(Poznámka)
  Keď procesor spúšťa záťaže AVX, pomer CPU Clock Ratio sa zníži o požadovanú hodnotu posunu AVX. Napríklad, ak je hodnota nastavená na 3, pomer CPU Clock Ratio sa zníži o 3 pri vykonávaní inštrukcií AVX. (Predvolené: Auto)
• AVX512 Offset ^(Poznámka)
  Keď procesor spúšťa záťaže AVX-512, pomer CPU Clock Ratio sa zníži o požadovanú hodnotu posunu AVX512. Napríklad, ak je hodnota nastavená na 3 (hodnota musí byť väčšia alebo rovná hodnote AVX Offset), pomer CPU Clock Ratio sa zníži o 3 pri vykonávaní inštrukcií AVX-512. (Predvolené: Auto)

• Advanced CPU Settings
  • Core Fused Max Core Ratio ^(Poznámka)
    Zobrazuje najvyššiu frekvenciu každého jadra.
  • CPU Over Temperature Protection ^(Poznámka)
    Umožňuje vám jemne doladiť hodnotu posunu TJ Max. (Predvolené: Auto)
  • FCLK Frequency for Early Power On ^(Poznámka)
    Umožňuje vám nastaviť frekvenciu FCLK. Možnosti sú: Normal(800Mhz), 1GHz, 400MHz. (Predvolené: 1GHz)
  • Hyper-Threading Technology
    Umožňuje vám určiť, či povoliť technológiu multi-threading pri používaní procesora Intel CPU, ktorý podporuje túto funkciu. Táto funkcia funguje len pre operačné systémy, ktoré podporujú režim multi-procesora. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • No. of CPU Cores Enabled
    Umožňuje vám vybrať počet jadier CPU, ktoré sa majú povoliť v multi-core CPU Intel (počet jadier CPU sa môže líšiť podľa CPU). Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Intel(R) Speed Shift Technology (Intel Speed Shift Technology) ^(Poznámka)
    Povoliť alebo zakázať Intel Speed Shift Technology. Povolenie tejto funkcie umožňuje procesoru rýchlejšie zvýšiť svoju prevádzkovú frekvenciu a potom zlepšuje odozvu systému. (Predvolené: Povolené)
  • CPU Thermal Monitor ^(Poznámka)
    Povoliť alebo zakázať funkciu Intel Thermal Monitor, funkciu ochrany CPU proti prehriatiu. Keď je povolená, frekvencia a napätie jadra CPU sa znížia, keď sa CPU prehreje. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Ring to Core offset (Down Bin)
    Umožňuje vám určiť, či zakázať funkciu automatického zníženia pomeru CPU Ring. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • CPU EIST Function ^(Poznámka)
    Povoliť alebo zakázať Enhanced Intel Speed Step Technology (EIST). V závislosti od zaťaženia CPU môže technológia Intel EIST dynamicky a efektívne znížiť napätie a frekvenciu jadra CPU, aby sa znížila priemerná spotreba energie a produkcia tepla. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Race To Halt (RTH)^(Poznámka)/Energy Efficient Turbo^(Poznámka)
    Povoliť alebo zakázať nastavenia súvisiace s úsporou energie CPU. (Predvolené: Auto)
  • Intel(R) Turbo Boost Technology ^(Poznámka)
    Umožňuje vám určiť, či povoliť technológiu Intel CPU Turbo Boost. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Intel(R) Turbo Boost Max Technology 3.0 ^(Poznámka)
    Povoliť alebo zakázať Intel Turbo Boost Max Technology 3.0. Intel Turbo Boost Max Technology 3.0 umožňuje systému identifikovať jadro s najlepším výkonom procesora a umožňuje vám manuálne nasmerovať najkritickejšie pracovné zaťaženia naň. Môžete dokonca upraviť frekvenciu každého jadra individuálne pre optimalizáciu výkonu. (Predvolené: Povolené)
  • CPU Flex Ratio Override
    Povoliť alebo zakázať pomer CPU Flex. Maximálny taktovací pomer CPU bude založený na hodnote CPU Flex Ratio Settings, ak je CPU Clock Ratio nastavené na Auto. (Predvolené: Zakázané)
  • CPU Flex Ratio Settings
    Umožňuje vám nastaviť pomer CPU Flex. Nastaviteľný rozsah sa môže líšiť podľa CPU.
  • Frequency Clipping TVB ^(Poznámka)
    Umožňuje vám povoliť alebo zakázať automatické zníženie frekvencie CPU iniciované funkciou Thermal Velocity Boost. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Voltage reduction initiated TVB ^(Poznámka)
    Umožňuje vám povoliť alebo zakázať automatické zníženie napätia CPU iniciované funkciou Thermal Velocity Boost. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
• Active Turbo Ratios
  • Turbo Ratio (Core Active)
    Umožňuje vám nastaviť pomery CPU Turbo pre aktívne jadrá. Auto nastavuje pomery CPU Turbo podľa špecifikácií CPU. Táto položka je konfigurovateľná len vtedy, keď je Active Turbo Ratios nastavené na Manual. (Predvolené: Auto)
• C-States Control
  • CPU Enhanced Halt (C1E)
    Povoliť alebo zakázať funkciu Intel CPU Enhanced Halt (C1E), funkciu úspory energie CPU v stave zastavenia systému. Keď je povolená, frekvencia a napätie jadra CPU sa znížia počas stavu zastavenia systému, aby sa znížila spotreba energie. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. Táto položka je konfigurovateľná len vtedy, keď je povolená funkcia C-States. (Predvolené: Auto)
  • C3 State Support ^(Poznámka)
    Umožňuje vám určiť, či má CPU prejsť do režimu C3 v stave zastavenia systému. Keď je povolená, frekvencia a napätie jadra CPU sa znížia počas stavu zastavenia systému, aby sa znížila spotreba energie. Stav C3 je vylepšený stav úspory energie ako C1. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. Táto položka je konfigurovateľná len vtedy, keď je povolená funkcia C-States. (Predvolené: Auto)
  • C6/C7 State Support
    Umožňuje vám určiť, či má CPU prejsť do režimu C6/C7 v stave zastavenia systému. Keď je povolená, frekvencia a napätie jadra CPU sa znížia počas stavu zastavenia systému, aby sa znížila spotreba energie. Stav C6/C7 je vylepšený stav úspory energie ako C3. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. Táto položka je konfigurovateľná len vtedy, keď je C-States Control nastavené na Enabled. (Predvolené: Auto)
  • C8 State Support ^(Poznámka)
    Umožňuje vám určiť, či má CPU prejsť do režimu C8 v stave zastavenia systému. Keď je povolená, frekvencia a napätie jadra CPU sa znížia počas stavu zastavenia systému, aby sa znížila spotreba energie. Stav C8 je vylepšený stav úspory energie ako C6/C7. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. Táto položka je konfigurovateľná len vtedy, keď je C-States Control nastavené na Enabled. (Predvolené: Auto)
  • C10 State Support ^(Poznámka)
    Umožňuje vám určiť, či má CPU prejsť do režimu C10 v stave zastavenia systému. Keď je povolená, frekvencia a napätie jadra CPU sa znížia počas stavu zastavenia systému, aby sa znížila spotreba energie. Stav C10 je vylepšený stav úspory energie ako C8. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. Táto položka je konfigurovateľná len vtedy, keď je C-States Control nastavené na Enabled. (Predvolené: Auto)
  • Package C State Limit ^(Poznámka)
    Umožňuje vám určiť limit stavu C pre procesor. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. Táto položka je konfigurovateľná len vtedy, keď je C-States Control nastavené na Enabled. (Predvolené: Auto)
  • CPU Power Performance ^(Poznámka)
    Umožňuje vám určiť, či sa má zvýšiť výkon CPU. (Predvolené: Auto)
• Turbo Power Limits
  Umožňuje vám nastaviť limit výkonu pre režim CPU Turbo. Keď spotreba energie CPU prekročí zadaný limit výkonu, CPU automaticky zníži frekvenciu jadra, aby sa znížil výkon. Auto nastavuje limit výkonu podľa špecifikácií CPU. (Predvolené: Auto)
  • Power Limit TDP (Watts) / Power Limit Time
    Umožňuje vám nastaviť limit výkonu pre režim CPU/platforma/pamäť Turbo a ako dlho trvá prevádzka pri zadanom limite výkonu. Auto nastavuje limit výkonu podľa špecifikácií CPU. Táto položka je konfigurovateľná len vtedy, keď je Turbo Power Limits nastavené na Enabled. (Predvolené: Auto)
  • Core Current Limit (Amps)
    Umožňuje vám nastaviť limit prúdu pre režim CPU Turbo. Keď prúd CPU prekročí zadaný limit prúdu, CPU automaticky zníži frekvenciu jadra, aby sa znížil prúd. Auto nastavuje limit výkonu podľa špecifikácií CPU. Táto položka je konfigurovateľná len vtedy, keď je Turbo Power Limits nastavené na Enabled. (Predvolené: Auto)
• Turbo Per Core Limit Control^{(Poznámka 1)}
  Umožňuje vám ovládať limit každého jadra CPU samostatne. (Predvolené: Auto)
  • Extreme Memory Profile (X.M.P.) ^{(Poznámka 2)}
    Umožňuje systému BIOS čítať údaje SPD na module(och) pamäte XMP na zvýšenie výkonu pamäte, keď je povolená.

Disabled	Zakáže túto funkciu. (Predvolené)
Profile1	Používa nastavenia Profilu 1.
Profile2(Poznámka 2)	Používa nastavenia Profilu 2.

• System Memory Multiplier
  Umožňuje vám nastaviť násobiteľ systémovej pamäte. Auto nastavuje násobiteľ pamäte podľa údajov SPD pamäte. (Predvolené: Auto)
• Memory Ref Clock
  Umožňuje vám manuálne nastaviť referenčné hodiny pamäte. (Predvolené: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Poznámka 2)}
  Enabled umožňuje Qclk bežať na nepárnej frekvencii. (Predvolené: Auto)
• Gear Mode ^{(Poznámka 2)}
  Umožňuje vám zlepšiť maximálny potenciál frekvencie OC. (Predvolené: Auto)

• Advanced Memory Settings
  • Memory Multiplier Tweaker
    Poskytuje rôzne úrovne automatického ladenia pamäte. (Predvolené: Auto)
  • Channel Interleaving
    Povoliť alebo zakázať prekladanie pamäťových kanálov. Enabled umožňuje systému súčasne pristupovať k rôznym kanálom pamäte, aby sa zvýšil výkon a stabilita pamäte. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Rank Interleaving
    Povoliť alebo zakázať prekladanie pamäťových radov. Enabled umožňuje systému súčasne pristupovať k rôznym radom pamäte, aby sa zvýšil výkon a stabilita pamäte. Auto umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené: Auto)
  • Memory Boot Mode
    Poskytuje metódy detekcie a tréningu pamäte.

Auto	Umožňuje systému BIOS automaticky nakonfigurovať toto nastavenie. (Predvolené)
Normal	Systém BIOS automaticky vykonáva tréning pamäte. Upozorňujeme, že ak sa systém stane nestabilným alebo nespustiteľným, skúste vymazať hodnoty CMOS a resetovať dosku na predvolené hodnoty. (Informácie o tom, ako vymazať hodnoty CMOS, nájdete v úvodoch batérie/prepojky clear CMOS v kapitole "Inštalácia hardvéru".)
Enable Fast Boot	Preskočte detekciu a tréning pamäte v niektorých špecifických kritériách pre rýchlejšie spustenie pamäte.
Disable Fast Boot	Detekujte a trénujte pamäť pri každom jednom spustení.

• Realtime Memory Timing
  Umožňuje vám jemne doladiť časovanie pamäte po fáze BIOSu. (Predvolené: Auto)
• Memory Enhancement Settings
  Poskytuje niekoľko nastavení na zvýšenie výkonu pamäte: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density a DDR-4500+. (Predvolené: Auto)
• Memory Channel Detection Message
  Umožňuje vám určiť, či sa má zobraziť upozornenie, keď pamäť nie je nainštalovaná v optimálnom pamäťovom kanáli. (Predvolené: Povolené)

• SPD Info
  Zobrazuje informácie o nainštalovanej pamäti.
• Memory Channels Timings
  Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
  Tieto časti poskytujú nastavenia časovania pamäte. Poznámka: Váš systém sa môže stať nestabilným alebo sa nemusí spustiť po vykonaní zmien v časovaní pamäte. Ak k tomu dôjde, resetujte dosku na predvolené hodnoty načítaním optimalizovaných predvolených hodnôt alebo vymazaním hodnôt CMOS.
  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCCPLL OC/VCC18PCH/VCC1V8P
    Tieto položky vám umožňujú nastaviť napätie CPU Vcore a pamäte.
• Advanced Voltage Settings
  Toto podmenu vám umožňuje konfigurovať úroveň Load-Line Calibration, úroveň ochrany proti prepätiu a úroveň ochrany proti nadmernému prúdu.

(Poznámka 1) Táto položka je prítomná len vtedy, keď nainštalujete CPU, ktorý podporuje túto funkciu. Viac informácií o jedinečných funkciách procesorov Intel nájdete na webovej stránke spoločnosti Intel.
(Poznámka 2) Táto položka je prítomná len vtedy, keď nainštalujete CPU a pamäťový modul, ktorý podporuje túto funkciu.

Nastavenia

• Napájanie platformy
  • Správa napájania platformy
    Umožňuje alebo zakazuje funkciu Active State Power Management (ASPM). (Predvolené: Zakázané)
  • PEG ASPM
    Umožňuje konfigurovať režim ASPM pre zariadenie pripojené k zbernici CPU PEG. Túto položku je možné konfigurovať iba vtedy, keď je nastavená možnosť Platform Power Management (Správa napájania platformy) na Enabled (Povolené). (Predvolené: Zakázané)
  • PCH ASPM
    Umožňuje konfigurovať režim ASPM pre zariadenie pripojené k zbernici PCI Express čipovej sady. Túto položku je možné konfigurovať iba vtedy, keď je nastavená možnosť Platform Power Management (Správa napájania platformy) na Enabled (Povolené). (Predvolené: Zakázané)
  • DMI ASPM
    Umožňuje konfigurovať režim ASPM pre stranu CPU aj stranu čipovej sady prepojenia DMI. Túto položku je možné konfigurovať iba vtedy, keď je nastavená možnosť Platform Power Management (Správa napájania platformy) na Enabled (Povolené). (Predvolené: Zakázané)
  • Power On By Keyboard
    Umožňuje zapnúť systém pomocou udalosti prebudenia klávesnicou PS/2.
    Poznámka: Ak chcete používať túto funkciu, potrebujete napájací zdroj ATX, ktorý poskytuje aspoň 1 A na vodiči +5VSB.

Disabled	Zakáže túto funkciu. (Predvolené)
Password	Nastavte heslo s 1 až 5 znakmi na zapnutie systému.
Keyboard 98	Stlačením tlačidla POWER na klávesnici Windows 98 zapnite systém.
Any Key	Stlačením ľubovoľného klávesu zapnite systém.

• Power On Password
  Nastavte heslo, keď je položka Power On By Keyboard (Zapnutie klávesnicou) nastavená na Password (Heslo).
  Stlačte <Enter> na tejto položke a nastavte heslo s maximálne 5 znakmi a potom stlačte <Enter> na potvrdenie. Ak chcete zapnúť systém, zadajte heslo a stlačte <Enter>.
  Poznámka: Ak chcete heslo zrušiť, stlačte <Enter> na tejto položke. Keď sa zobrazí výzva na zadanie hesla, stlačte znova <Enter> bez zadania hesla, aby ste vymazali nastavenia hesla.
• Power On By Mouse
  Umožňuje zapnúť systém pomocou udalosti prebudenia myšou PS/2.
  Poznámka: Ak chcete používať túto funkciu, potrebujete napájací zdroj ATX, ktorý poskytuje aspoň 1 A na vodiči +5VSB.

Disabled	Zakáže túto funkciu. (Predvolené)
Move	Pohybom myši zapnite systém.
Double Click	Dvojitým kliknutím na ľavé tlačidlo myši zapnite systém.

• ErP
  Určuje, či má systém spotrebovávať najmenší výkon v stave S5 (vypnutie). (Predvolené: Zakázané)
  Poznámka: Ak je táto položka nastavená na Enabled (Povolené), nasledujúce funkcie budú nedostupné: Obnovenie pomocou alarmu, zapnutie myšou a zapnutie klávesnicou.
• Soft-Off by PWR-BTTN
  Konfiguruje spôsob vypnutia počítača v režime MS-DOS pomocou tlačidla napájania.

Instant-Off	Stlačte tlačidlo napájania a systém sa okamžite vypne. (Predvolené)
Delay 4 Sec.	Stlačte a podržte tlačidlo napájania na 4 sekundy, aby ste vypli systém. Ak sa tlačidlo napájania stlačí na menej ako 4 sekundy, systém prejde do režimu spánku.

• Resume by Alarm
  Určuje, či sa má systém zapnúť v požadovanom čase. (Predvolené: Zakázané)
  Ak je povolená, nastavte dátum a čas nasledovne:
  • Deň prebudenia: Zapnite systém v určitom čase každý deň alebo v určitý deň v mesiaci.
  • Hodina/minúta/sekunda prebudenia: Nastavte čas, kedy sa systém automaticky zapne.

Poznámka: Pri používaní tejto funkcie sa vyhnite nedostatočnému vypnutiu z operačného systému alebo odpojeniu napájania striedavým prúdom, inak nastavenia nemusia byť účinné.

• Power Loading
  Umožňuje alebo zakazuje umelé zaťaženie. Keď je napájací zdroj pri nízkom zaťažení, aktivuje sa samočinná ochrana, ktorá spôsobí jeho vypnutie alebo zlyhanie. Ak k tomu dôjde, nastavte túto možnosť na Enabled (Povolené). Možnosť Auto umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Auto)
• RC6(Render Standby)
  Umožňuje určiť, či má vstavaná grafika prejsť do pohotovostného režimu, aby sa znížila spotreba energie. (Predvolené: Povolené)
• AC BACK
  Určuje stav systému po obnovení napájania zo straty napájania striedavým prúdom.

Memory	Systém sa vráti do posledného známeho stavu prebudenia po obnovení napájania striedavým prúdom.
Always On	Systém sa zapne po obnovení napájania striedavým prúdom.
Always Off	Systém zostane vypnutý po obnovení napájania striedavým prúdom. (Predvolené)

• IO Ports
  • Initial Display Output
    Určuje prvú inicializáciu zobrazenia monitora z nainštalovanej grafickej karty PCI Express alebo integrovanej grafiky.

IGFX(Note)	Nastaví integrovanú grafiku ako prvé zobrazenie.
PCIe 1 Slot	Nastaví grafickú kartu v slote PCIEX16 ako prvé zobrazenie. (Predvolené)
PCIe 2 Slot	Nastaví grafickú kartu v slote PCIEX4 ako prvé zobrazenie.

Táto položka je konfigurovateľná iba vtedy, keď je možnosť CSM Support (Podpora CSM) nastavená na Enabled (Povolené).

• Internal Graphics
  Umožňuje alebo zakazuje funkciu integrovanej grafiky. (Predvolené: Auto)
• DVMT Pre-Allocated
  Umožňuje nastaviť veľkosť pamäte integrovanej grafiky. (Predvolené: 64M)
• DVMT Total Gfx Mem
  Umožňuje alokovať veľkosť pamäte DVMT integrovanej grafiky. Možnosti sú: 128M, 256M, MAX. (Predvolené: 256M)
• Aperture Size
  Umožňuje nastaviť maximálne množstvo systémovej pamäte, ktoré je možné alokovať grafickej karte.
  Možnosti sú: 128 MB, 256 MB, 512 MB, 1024 MB a 2048 MB. (Predvolené: 256 MB)
• OnBoard LAN Controller
  Umožňuje alebo zakazuje funkciu integrovanej siete LAN. (Predvolené: Povolené)
  Ak chcete namiesto integrovanej siete LAN nainštalovať sieťovú kartu tretej strany, nastavte túto položku na Disabled (Zakázané).
• Audio Controller
  Umožňuje alebo zakazuje funkciu integrovanej zvukovej karty. (Predvolené: Povolené)
  Ak chcete namiesto integrovanej zvukovej karty nainštalovať zvukovú kartu tretej strany, nastavte túto položku na Disabled (Zakázané).
• Above 4G Decoding
  Umožňuje alebo zakazuje dekódovanie 64-bitových zariadení vo vyrovnávacom priestore nad 4 GB (iba ak váš systém podporuje 64-bitové dekódovanie PCI). Nastavte na Enabled (Povolené), ak je nainštalovaných viac pokročilých grafických kariet a ich ovládače sa nedajú spustiť pri vstupe do operačného systému (kvôli obmedzenému 4 GB adresnému priestoru pamäte). (Predvolené: Zakázané)
• IOAPIC 24-119 Entries
  Umožňuje alebo zakazuje túto funkciu. (Predvolené: Povolené)

• Super IO Configuration
  • Serial Port
    Umožňuje alebo zakazuje integrovaný sériový port. (Predvolené: Povolené)
• USB Configuration
  • Legacy USB Support
    Umožňuje používať klávesnicu/myš USB v MS-DOS. (Predvolené: Povolené)
  • XHCI Hand-off
    Určuje, či sa má povoliť funkcia XHCI Hand-off pre operačný systém bez podpory XHCI Hand-off. (Predvolené: Povolené)
  • USB Mass Storage Driver Support
    Umožňuje alebo zakazuje podporu pre úložné zariadenia USB. (Predvolené: Povolené)
  • Mass Storage Devices
    Zobrazuje zoznam pripojených úložných zariadení USB. Táto položka sa zobrazí iba vtedy, keď je nainštalované úložné zariadenie USB.
• Network Stack Configuration
  • Network Stack
    Zakáže alebo povolí spúšťanie zo siete na inštaláciu operačného systému vo formáte GPT, ako napríklad inštalácia operačného systému zo servera Windows Deployment Services. (Predvolené: Zakázané)
  • IPv4 PXE Support
    Umožňuje alebo zakazuje podporu IPv4 PXE. Táto položka je konfigurovateľná iba vtedy, keď je povolená možnosť Network Stack (Sieťový zásobník).
  • IPv4 HTTP Support
    Umožňuje alebo zakazuje podporu zavádzania HTTP pre IPv4. Táto položka je konfigurovateľná iba vtedy, keď je povolená možnosť Network Stack (Sieťový zásobník).
  • IPv6 PXE Support
    Umožňuje alebo zakazuje podporu IPv6 PXE. Táto položka je konfigurovateľná iba vtedy, keď je povolená možnosť Network Stack (Sieťový zásobník).
  • IPv6 HTTP Support
    Umožňuje alebo zakazuje podporu zavádzania HTTP pre IPv6. Táto položka je konfigurovateľná iba vtedy, keď je povolená možnosť Network Stack (Sieťový zásobník).
  • PXE boot wait time
    Umožňuje konfigurovať, ako dlho čakať, kým budete môcť stlačiť <Esc> na prerušenie zavádzania PXE.
  • Media detect count
    Umožňuje nastaviť počet kontrol prítomnosti médií.
• NVMe Configuration
  Zobrazuje informácie o vašom M.2 NVME PCIe SSD, ak je nainštalovaný.
• SATA And RST Configuration
  • SATA Controller(s)
    Umožňuje alebo zakazuje integrované radiče SATA. (Predvolené: Povolené)
  • SATA Mode Selection
    Umožňuje alebo zakazuje Optane pre radiče SATA integrované v čipovej sade alebo konfiguruje radiče SATA do režimu AHCI.

Intel RST Premium With Intel Optane System Acceleration	Umožňuje Optane pre radič SATA.
AHCI	Konfiguruje radiče SATA do režimu AHCI. Advanced Host Controller Interface (AHCI) je špecifikácia rozhrania, ktorá umožňuje ovládaču úložiska povoliť pokročilé funkcie Serial ATA, ako je Native Command Queuing a hot plug. (Predvolené)

• Aggressive LPM Support
  Umožňuje alebo zakazuje funkciu úspory energie, ALPM (Aggressive Link Power Management), pre radiče Chipset SATA. (Predvolené: Zakázané)
• Port 0/1/2/3/4/5
  Umožňuje alebo zakazuje každý port SATA. (Predvolené: Povolené)
• SATA Port 0/1/2/3/4/5 DevSlp
  Umožňuje určiť, či má pripojené zariadenie SATA prejsť do režimu spánku. (Predvolené: Zakázané)
• Hot plug
  Umožňuje alebo zakazuje možnosť hot plug pre každý port SATA. (Predvolené: Zakázané)
• Configured as eSATA
  Umožňuje alebo zakazuje podporu pre externé zariadenia SATA.

• Realtek PCIe 2.5GBE Family Controller
  Toto podmenu poskytuje informácie o konfigurácii siete LAN a súvisiacich možnostiach konfigurácie.
• Miscellaneous
  • LEDs in System Power On State
    Umožňuje povoliť alebo zakázať osvetlenie LED základnej dosky, keď je systém zapnutý.

Off	Zakáže vybratý režim osvetlenia, keď je systém zapnutý.
On	Umožňuje vybratý režim osvetlenia, keď je systém zapnutý. (Predvolené)

• LEDs in Sleep, Hibernation, and Soft Off States
  Umožňuje nastaviť režim osvetlenia LED diód základnej dosky v stave systému S3/S4/S5. Túto položku je možné konfigurovať, keď je položka LEDs in System Power On State (LED diódy v stave zapnutia systému) nastavená na On (Zapnuté).

Off	Zakáže vybratý režim osvetlenia, keď systém prejde do stavu S3/S4/S5. (Predvolené)
On	Umožňuje vybratý režim osvetlenia, keď systém prejde do stavu S3/S4/S5.

• Intel Platform Trust Technology (PTT)
  Umožňuje alebo zakazuje technológiu Intel PTT. (Predvolené: Zakázané)
• 3DMark01 Enhancement
  Umožňuje určiť, či sa má vylepšiť výkon niektorých starších benchmarkov. (Predvolené: Zakázané)
• CPU PCIe Link Speed
  Umožňuje nastaviť prevádzkový režim slotov PCI Express riadených procesorom na Gen 1, Gen 2, Gen 3 alebo Gen 4 ^(Note). Skutočný prevádzkový režim závisí od hardvérovej špecifikácie každého slotu. Možnosť Auto umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Auto)
• PCH PCIe Link Speed
  Umožňuje nastaviť prevádzkový režim slotov PCI Express riadených čipovou sadou na Gen 1, Gen 2 alebo Gen 3. Skutočný prevádzkový režim závisí od hardvérovej špecifikácie každého slotu. Možnosť Auto umožňuje systému BIOS automaticky konfigurovať toto nastavenie. (Predvolené: Auto)
• VT-d
  Umožňuje alebo zakazuje technológiu virtualizácie Intel pre priamy vstup/výstup. (Predvolené: Povolené)

• Trusted Computing
  Umožňuje alebo zakazuje Trusted Platform Module (TPM).
• PC Health Status
  • Reset Case Open Status

Disabled	Uchováva alebo vymaže záznam o predchádzajúcom stave narušenia šasi. (Predvolené)
Enabled	Vymaže záznam o predchádzajúcom stave narušenia šasi a pole Case Open (Otvorená skriňa) zobrazí pri ďalšom spustení hodnotu "No" (Nie).

• Case Open
  Zobrazuje stav detekcie zariadenia na detekciu narušenia šasi pripojeného k hlavičke CI základnej dosky. Ak sa odstráni kryt šasi systému, toto pole zobrazí "Yes" (Áno), inak zobrazí "No" (Nie). Ak chcete vymazať záznam o stave narušenia šasi, nastavte položku Reset Case Open Status (Obnoviť stav otvorenej skrine) na Enabled (Povolené), uložte nastavenia do CMOS a potom reštartujte systém.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Zobrazuje aktuálne systémové napätia.

(Note) Táto položka je prítomná iba vtedy, keď nainštalujete procesor, ktorý podporuje túto funkciu.

Informácie o systéme

Táto časť poskytuje informácie o modeli vašej základnej dosky a verzii systému BIOS. Môžete si tiež vybrať predvolený jazyk používaný systémom BIOS a manuálne nastaviť systémový čas.

• Access Level
  Zobrazuje aktuálnu úroveň prístupu v závislosti od typu použitej ochrany heslom. (Ak nie je nastavené žiadne heslo, predvolene sa zobrazí ako Administrator (Správca).) Úroveň správcu vám umožňuje vykonávať zmeny vo všetkých nastaveniach systému BIOS; úroveň používateľa vám umožňuje vykonávať zmeny iba v určitých nastaveniach systému BIOS, ale nie vo všetkých.
• System Language
  Vyberie predvolený jazyk používaný systémom BIOS.
• System Date
  Nastaví dátum systému. Formát dátumu je týždeň (iba na čítanie), mesiac, deň a rok. Použite <Enter> na prepínanie medzi poliami Mesiac, Deň a Rok a použite kláves <Page Up> alebo <Page Down> na nastavenie požadovanej hodnoty.
• System Time
  Nastaví čas systému. Formát času je hodina, minúta a sekunda. Napríklad 1 p.m. je 13:00:00. Použite <Enter> na prepínanie medzi poliami Hodina, Minúta a Sekunda a použite kláves <Page Up> alebo <Page Down> na nastavenie požadovanej hodnoty.

• Plug in Devices Info
  Zobrazuje informácie o vašich zariadeniach PCI Express a M.2, ak sú nainštalované.
• Q-Flash
  Umožňuje prístup k nástroju Q-Flash na aktualizáciu systému BIOS alebo zálohovanie aktuálnej konfigurácie systému BIOS.

Boot

• Bootup NumLock State
  Umožňuje alebo zakazuje funkciu Numlock na numerickej klávesnici po POST. (Predvolené: Zapnuté)
• CFG Lock
  Umožňuje alebo zakazuje funkciu MSR 0xE2. (Predvolené: Zakázané)
• Security Option
  Určuje, či sa vyžaduje heslo pri každom spustení systému, alebo iba pri vstupe do nastavenia BIOSu. Po konfigurácii tejto položky nastavte heslá v položke Administrator Password/User Password (Heslo správcu/Heslo používateľa).

Setup	Heslo sa vyžaduje iba na vstup do programu nastavenia BIOSu.
System	Heslo sa vyžaduje na spustenie systému a na vstup do programu nastavenia BIOSu. (Predvolené)

• Full Screen LOGO Show
  Umožňuje určiť, či sa má pri spustení systému zobraziť logo GIGABYTE. Disabled (Zakázané) preskočí logo GIGABYTE pri spustení systému. (Predvolené: Povolené)
• Boot Option Priorities
  Určuje celkové poradie spúšťania z dostupných zariadení. Zariadenia vymeniteľného úložiska, ktoré podporujú formát GPT, budú v zozname zavádzacích zariadení označené predponou "UEFI:". Ak chcete zaviesť systém z operačného systému, ktorý podporuje rozdelenie GPT, vyberte zariadenie označené predponou "UEFI:".
  Alebo ak chcete nainštalovať operačný systém, ktorý podporuje rozdelenie GPT, ako napríklad Windows 10 64-bit, vyberte optickú jednotku, ktorá obsahuje inštalačný disk Windows 10 64-bit a je označená predponou "UEFI:".
• Fast Boot
  Umožňuje alebo zakazuje rýchle spustenie (Fast Boot) na skrátenie procesu spúšťania OS. Ultra Fast (Ultra rýchle) poskytuje najrýchlejšiu rýchlosť spustenia. (Predvolené: Zakázať prepojenie)
• SATA Support

Last Boot SATA Devices Only	Okrem predchádzajúceho zavádzacieho disku sú všetky zariadenia SATA zakázané pred dokončením procesu zavádzania OS. (Predvolené)
All SATA Devices	Všetky zariadenia SATA sú funkčné v operačnom systéme a počas POST.

Táto položka je konfigurovateľná iba vtedy, keď je položka Fast Boot nastavená na Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).

• VGA Support
  Umožňuje vybrať, ktorý typ operačného systému sa má zaviesť.

Auto	Umožňuje iba staršiu verziu option ROM.
EFI Driver	Umožňuje EFI option ROM. (Predvolené)

Táto položka je konfigurovateľná iba vtedy, keď je položka Fast Boot nastavená na Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).

• USB Support

Disable Link	Všetky zariadenia USB sú zakázané pred dokončením procesu zavádzania OS.
Full Initial	Všetky zariadenia USB sú funkčné v operačnom systéme a počas POST. (Predvolené)
Partial Initial	Časť zariadení USB je zakázaná pred dokončením procesu zavádzania OS.

Táto položka je konfigurovateľná iba vtedy, keď je položka Fast Boot nastavená na Enabled (Povolené) alebo Ultra Fast (Ultra rýchle). Táto funkcia je zakázaná, keď je položka Fast Boot nastavená na Ultra Fast (Ultra rýchle).

• NetWork Stack Driver Support

Disable Link	Zakáže spustenie zo siete. (Predvolené)
Enabled	Umožňuje spustenie zo siete.

Táto položka je konfigurovateľná iba vtedy, keď je položka Fast Boot nastavená na Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).

• Next Boot After AC Power Loss

Normal Boot	Umožňuje normálne spustenie po obnovení napájania striedavým prúdom. (Predvolené)
Fast Boot	Zachováva nastavenia rýchleho spustenia (Fast Boot) po obnovení napájania striedavým prúdom.

Táto položka je konfigurovateľná iba vtedy, keď je položka Fast Boot nastavená na Enabled (Povolené) alebo Ultra Fast (Ultra rýchle).

• Mouse Speed
  Umožňuje nastaviť rýchlosť pohybu kurzora myši. (Predvolené: 1 X)
• Windows 10 Features
  Umožňuje vybrať operačný systém, ktorý sa má nainštalovať. (Predvolené: Windows 10)
• CSM Support
  Umožňuje alebo zakazuje UEFI CSM (Compatibility Support Module) na podporu staršieho procesu spúšťania počítača.

Enabled	Umožňuje UEFI CSM.
Disabled	Zakáže UEFI CSM a podporuje iba proces spúšťania UEFI BIOS. (Predvolené)

• LAN PXE Boot Option ROM
  Umožňuje vybrať, či sa má povoliť staršia verzia option ROM pre radič LAN. (Predvolené: Zakázané) Táto položka je konfigurovateľná iba vtedy, keď je položka CSM Support nastavená na Enabled (Povolené).
• Storage Boot Option Control
  Umožňuje vybrať, či sa má povoliť UEFI alebo staršia verzia option ROM pre radič úložného zariadenia.

Do not launch	Zakáže option ROM.
UEFI	Umožňuje iba UEFI option ROM.
Legacy	Umožňuje iba staršiu verziu option ROM. (Predvolené)

Táto položka je konfigurovateľná iba vtedy, keď je položka CSM Support nastavená na Enabled (Povolené).

• Other PCI devices
  Umožňuje vybrať, či sa má povoliť UEFI alebo staršia verzia option ROM pre radič zariadenia PCI iného ako LAN, úložné zariadenie a grafické radiče.

Do not launch	Zakáže option ROM.
UEFI	Umožňuje iba UEFI option ROM. (Predvolené)
Legacy	Umožňuje iba staršiu verziu option ROM.

Táto položka je konfigurovateľná iba vtedy, keď je položka CSM Support nastavená na Enabled (Povolené).

• Administrator Password
  Umožňuje konfigurovať heslo správcu. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia BIOSu. Na rozdiel od hesla používateľa vám heslo správcu umožňuje vykonávať zmeny vo všetkých nastaveniach BIOSu.
• User Password
  Umožňuje konfigurovať heslo používateľa. Stlačte <Enter> na tejto položke, zadajte heslo a potom stlačte <Enter>. Budete požiadaní o potvrdenie hesla. Zadajte heslo znova a stlačte <Enter>. Heslo správcu (alebo heslo používateľa) musíte zadať pri spustení systému a pri vstupe do nastavenia BIOSu. Heslo používateľa vám však umožňuje vykonávať zmeny iba v určitých nastaveniach BIOSu, ale nie vo všetkých.
  Ak chcete heslo zrušiť, stlačte <Enter> na položke hesla a keď budete požiadaní o heslo, najprv zadajte správne heslo. Keď sa zobrazí výzva na zadanie nového hesla, stlačte <Enter> bez zadania akéhokoľvek hesla. Opätovným stlačením klávesu <Enter> potvrďte.
  POZNÁMKA: Pred nastavením hesla používateľa (User Password) najskôr nastavte heslo správcu (Administrator Password).

• Secure Boot
  Umožňuje povoliť alebo zakázať Secure Boot a konfigurovať súvisiace nastavenia. Táto položka je konfigurovateľná iba vtedy, keď je položka CSM Support nastavená na Disabled (Zakázané).
  • Preferred Operating Mode
    Umožňuje vybrať, či sa má po vstupe do nastavenia BIOSu vstúpiť do jednoduchého (Easy) alebo rozšíreného (Advanced) režimu. Auto (Automaticky) vstúpi do režimu BIOSu, v ktorom bol naposledy. (Predvolené: Automaticky)

Save & Exit

• Save & Exit Setup
  Stlačte <Enter> na tejto položke a vyberte Yes (Áno). Týmto sa uložia zmeny do CMOS a ukončí sa program nastavenia BIOSu. Vyberte No (Nie) alebo stlačte <Esc> na návrat do hlavného menu nastavenia BIOSu.
• Exit Without Saving
  Stlačte <Enter> na tejto položke a vyberte Yes (Áno). Týmto sa ukončí nastavenie BIOSu bez uloženia zmien vykonaných v nastavení BIOSu do CMOS. Vyberte No (Nie) alebo stlačte <Esc> na návrat do hlavného menu nastavenia BIOSu.
• Load Optimized Defaults
  Stlačte <Enter> na tejto položke a vyberte Yes (Áno) na načítanie optimálnych predvolených nastavení BIOSu. Predvolené nastavenia BIOSu pomáhajú systému pracovať v optimálnom stave. Vždy načítajte optimalizované predvolené nastavenia po aktualizácii systému BIOS alebo po vymazaní hodnôt CMOS.
• Boot Override
  Umožňuje vybrať zariadenie na okamžité spustenie. Stlačte <Enter> na zariadení, ktoré vyberiete, a vyberte Yes (Áno) na potvrdenie. Váš systém sa automaticky reštartuje a spustí sa z tohto zariadenia.
• Save Profiles
  Táto funkcia umožňuje uložiť aktuálne nastavenia BIOSu do profilu. Môžete vytvoriť až 8 profilov a uložiť ich ako Setup Profile 1~ Setup Profile 8. Stlačením klávesu <Enter> dokončite. Alebo môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor na HDD/FDD/USB) na uloženie profilu do úložného zariadenia.
• Load Profiles
  Ak sa váš systém stane nestabilným a načítali ste predvolené nastavenia BIOSu, môžete použiť túto funkciu na načítanie nastavení BIOSu z profilu vytvoreného predtým, bez problémov s prekonfigurovaním nastavení BIOSu. Najprv vyberte profil, ktorý chcete načítať, a potom stlačením klávesu <Enter> dokončite. Môžete vybrať Select File in HDD/FDD/USB (Vybrať súbor na HDD/FDD/USB) na zadanie profilu predtým vytvoreného z úložného zariadenia alebo na načítanie profilu automaticky vytvoreného systémom BIOS, napríklad vrátenie nastavení BIOSu na posledné nastavenia, ktoré fungovali správne (posledný známy dobrý záznam).

Inštalácia pamäte a správy úložiska Intel Optane

Kroky:

1. Po vstupe do operačného systému vložte disk s ovládačmi základnej dosky do optickej jednotky. Na obrazovke Xpress Install (Expresná inštalácia) vyberte položku Intel Rapid Storage Technology (Technológia rýchleho ukladania Intel) na inštaláciu a postupujte podľa pokynov na obrazovke na dokončenie inštalácie. Po dokončení reštartujte systém.
2. Po inštalácii priložených ovládačov základnej dosky sa uistite, že vaše internetové pripojenie funguje správne. Systém automaticky nainštaluje softvér od spoločnosti Intel. Po nainštalovaní ovládača reštartujte systém.

Povolenie pamäte Intel Optane

1. Systémové požiadavky
   1. Pamäť Intel Optane.
   2. Pamäť Optane musí mať kapacitu aspoň 16 GB a musí mať rovnakú alebo menšiu kapacitu ako pevný disk/SSD, ktorý sa má urýchliť.
   3. Pamäť Optane sa nedá použiť na urýchlenie existujúceho poľa RAID; urýchlený pevný disk/SSD nemôže byť súčasťou poľa RAID.
   4. Pevný disk/SSD, ktorý sa má urýchliť, musí byť pevný disk SATA alebo M.2 SATA SSD.
   5. Pevný disk/SSD, ktorý sa má urýchliť, môže byť systémový disk alebo dátový disk. Systémový disk musí byť naformátovaný ako GPT a musí mať nainštalovaný systém Windows 10 64-bit (alebo novšiu verziu). Dátový disk musí byť tiež naformátovaný ako GPT.
   6. Disk s ovládačmi základnej dosky.
   7. Ovládač SATA musí byť nastavený v režime Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium s akceleráciou systému Intel Optane).
2. Pokyny na inštaláciu
   1. Prejdite do Settings\IO Ports\SATA And RST Configuration (Nastavenia/I/O porty/Konfigurácia SATA a RST) a uistite sa, že položka RST Control PCIe Storage Devices (Ovládanie úložných zariadení PCIe pomocou RST) je nastavená na Manual (Manuálne). Potom v závislosti od toho, do ktorého konektora M.2 nainštalujete pamäť Optane, nastavte príslušnú položku PCIe Storage Dev on Port XX (Úložné zariadenie PCIe na porte XX) na RST Controlled (Ovládané pomocou RST).
   2. Po opätovnom vstupe do operačného systému spustite aplikáciu Intel Optane Memory and Storage Management (Správa pamäte a úložiska Intel Optane) z ponuky Štart. Ak inštalujete viac ako jednu pamäť Optane, vyberte, ktorú chcete použiť. Potom vyberte disk, ktorý sa má urýchliť. Kliknite na položku Enable Intel Optane Memory (Povoliť pamäť Intel Optane). Všetky údaje v pamäti Optane sa vymažú. Pred pokračovaním sa uistite, že ste si údaje zálohovali. Postupujte podľa pokynov na obrazovke. Po dokončení reštartujte systém.
   3. Spustite aplikáciu Intel Optane Memory and Storage Management (Správa pamäte a úložiska Intel Optane) z ponuky Štart a uistite sa, že pamäť Intel Optane je povolená.
   4. Ak chcete urýchliť systémový disk, môžete vybrať konkrétne priečinky, súbory alebo aplikácie, ktoré sa majú urýchliť pomocou funkcie Intel Optane Memory Pinning (Pripnutie pamäte Intel Optane). (Použitá pamäť Optane musí mať kapacitu aspoň 32 GB.)

• Pamäť Optane sa nedá použiť na urýchlenie M.2 PCIe SSD.
• Ak je nainštalovaných viac ako jedna pamäť Optane, môžete vybrať iba jednu z nich na urýchlenie spúšťacieho disku založeného na rozhraní SATA. Ostatné sa dajú použiť iba ako dátové disky.
• Náhle neodstraňujte pamäť Optane. Spôsobí to, že operačný systém prestane správne fungovať.
• Ak chcete pamäť Optane zmeniť/odstrániť, musíte ju najskôr deaktivovať pomocou aplikácie Intel Optane Memory and Storage Management (Správa pamäte a úložiska Intel Optane).
• Po povolení pamäte Optane zostanú príslušné nastavenia systému BIOS zachované aj po aktualizácii systému BIOS.

Podrobnosti o povolení pamäte Intel Optane nájdete na webovej stránke spoločnosti GIGABYTE.

Inštalácia ovládačov

• Pred inštaláciou ovládačov najskôr nainštalujte operačný systém.
• Po nainštalovaní operačného systému vložte disk s ovládačmi základnej dosky do optickej jednotky. Kliknite na správu „Ťuknutím vyberte, čo sa má s týmto diskom stať“ v pravom hornom rohu obrazovky a vyberte možnosť „Spustiť Run.exe.“ (Alebo prejdite do časti Tento počítač, dvakrát kliknite na optickú jednotku a spustite program Run.exe.)

"Xpress Install" (Expresná inštalácia) automaticky naskenuje váš systém a potom zobrazí zoznam všetkých ovládačov, ktoré sa odporúčajú nainštalovať. Môžete kliknúť na tlačidlo Xpress Install (Expresná inštalácia) a "Xpress Install" (Expresná inštalácia) nainštaluje všetky vybraté ovládače. Alebo kliknite na šípku a nainštalujte ovládače, ktoré potrebujete, jednotlivo.

Bezpečnostné opatrenia pri inštalácii

Základná doska obsahuje množstvo jemných elektronických obvodov a komponentov, ktoré sa môžu poškodiť v dôsledku elektrostatického výboja (ESD). Pred inštaláciou si pozorne prečítajte používateľskú príručku a postupujte podľa týchto postupov:

• Pred inštaláciou sa uistite, že šasi je vhodné pre základnú dosku.
• Pred inštaláciou neodstraňujte ani nepoškodzujte nálepku S/N (sériové číslo) základnej dosky alebo záručnú nálepku poskytnutú vaším predajcom. Tieto nálepky sú potrebné na overenie záruky.
• Pred inštaláciou alebo odstraňovaním základnej dosky alebo iných hardvérových komponentov vždy odpojte napájanie striedavým prúdom odpojením napájacieho kábla zo zásuvky.
• Pri pripájaní hardvérových komponentov k interným konektorom na základnej doske sa uistite, že sú pevne a bezpečne pripojené.
• Pri manipulácii so základnou doskou sa nedotýkajte kovových vodičov ani konektorov.
• Najlepšie je nosiť náramok na ochranu pred elektrostatickým výbojom (ESD) pri manipulácii s elektronickými komponentmi, ako je základná doska, CPU alebo pamäť. Ak nemáte náramok na ochranu pred elektrostatickým výbojom (ESD), udržujte ruky suché a najskôr sa dotknite kovového predmetu, aby ste eliminovali statickú elektrinu.
• Pred inštaláciou základnej dosky ju umiestnite na antistatickú podložku alebo do nádoby na tienenie pred elektrostatickým výbojom.
• Pred pripojením alebo odpojením napájacieho kábla zo základnej dosky sa uistite, že je napájací zdroj vypnutý.
• Pred zapnutím napájania sa uistite, že je napájacie napätie nastavené podľa miestnej normy napätia.
• Pred použitím produktu sa uistite, že sú pripojené všetky káble a napájacie konektory hardvérových komponentov.
• Aby ste predišli poškodeniu základnej dosky, nedovoľte, aby sa skrutky dostali do kontaktu s obvodom základnej dosky alebo jej komponentmi.
• Uistite sa, že na základnej doske alebo vnútri počítačovej skrinky nie sú žiadne zvyšné skrutky alebo kovové komponenty.
• Neumiestňujte počítačový systém na nerovný povrch.
• Neumiestňujte počítačový systém do prostredia s vysokou teplotou alebo vlhkosťou.
• Zapnutie napájania počítača počas procesu inštalácie môže viesť k poškodeniu systémových komponentov, ako aj k fyzickému poškodeniu používateľa.
• Ak si nie ste istí niektorým z krokov inštalácie alebo máte problém súvisiaci s používaním produktu, obráťte sa na certifikovaného technika počítačov.
• Ak používate adaptér, predlžovací napájací kábel alebo rozvodku, uistite sa, že ste sa oboznámili s pokynmi na inštaláciu a/alebo uzemnenie.

Viac informácií o softvéri nájdete na webovej stránke spoločnosti GIGABYTE.

Viac informácií o riešení problémov nájdete na webovej stránke spoločnosti GIGABYTE.

Ďalšie podrobnosti o produkte nájdete na webovej stránke spoločnosti GIGABYTE.

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Používateľská príručka pre Gigabyte B560M AORUS ELITE

Dostupné jazyky
