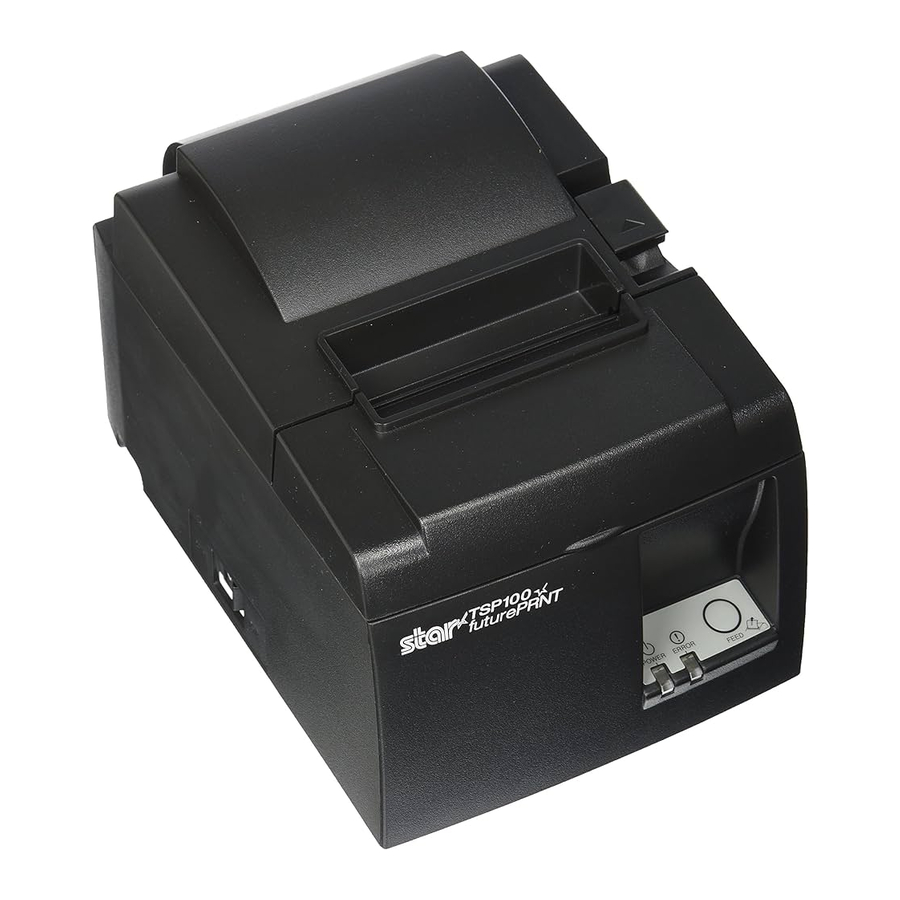

Star futurePRNT ECO TSP100, TSP143IIU -käyttöohje

Pakkauksen purkaminen ja asennus

Pakkauksen purkaminen

Kun olet purkanut laitteen pakkauksesta, tarkista, että kaikki tarvittavat lisävarusteet ovat mukana.

Kuva 1-1 Pakkauksen purkaminen

Jos jotain puuttuu, ota yhteyttä tulostimen myyjään ja pyydä heitä toimittamaan puuttuvan osan. On hyvä idea säilyttää alkuperäinen laatikko ja kaikki pakkausmateriaalit siltä varalta, että sinun on pakattava tulostin uudelleen ja lähetettävä se jonnekin myöhemmin.

Tulostimen paikan valitseminen

Ennen kuin varsinaisesti purat tulostimen pakkauksesta, sinun kannattaa miettiä hetki, missä aiot käyttää sitä. Muista seuraavat asiat, kun teet tämän.

• Valitse tukeva, tasainen pinta, jossa tulostin ei altistu tärinälle.
• Pistorasian, johon aiot liittää virran, tulee olla lähellä ja esteetön.
• Varmista, että tulostin on riittävän lähellä isäntätietokonetta, jotta voit yhdistää ne toisiinsa.
• Varmista, että tulostin ei ole suorassa auringonvalossa.
• Varmista, että tulostin on riittävän kaukana lämmittimistä ja muista äärimmäisen lämmön lähteistä.
• Varmista, että ympäröivä alue on puhdas, kuiva ja pölytön.
• Varmista, että tulostin on kytketty luotettavaan pistorasiaan. Sen ei pitäisi olla samassa sähköpiirissä kuin kopiokoneet, jääkaapit tai muut laitteet, jotka aiheuttavat virtapiikkejä.
• Varmista, että huone, jossa käytät tulostinta, ei ole liian kostea.
• Kun hävität tulostimen, noudata paikallisia määräyksiä.
• Tämä laite käyttää tasavirtamoottoria ja kytkimiä, joissa on sähköinen kosketuspiste. Vältä laitteen käyttöä ympäristöissä, joissa silikonikaasu voi muuttua haihtuvaksi.

• Sammuta laitteesi välittömästi, jos se tuottaa savua, outoa hajua tai epätavallista ääntä. Irrota laite välittömästi pistorasiasta ja ota yhteyttä jälleenmyyjään saadaksesi neuvoja.
• Älä koskaan yritä korjata tätä tuotetta itse. Väärä korjaustyö voi olla vaarallista.
• Älä koskaan pura tai muokkaa tätä tuotetta. Tuotteen peukalointi voi johtaa loukkaantumiseen, tulipaloon tai sähköiskuun.

Nimeämiskäytäntö

Tuotteen ominaisuudet

Tuotteen ominaisuudet

• Tässä tulostimessa ei ole virtakytkintä. Tulostin käynnistyy, kun tietokone, johon tulostin on liitetty, käynnistetään.
• Kun paperi on tulostettu, rullapaperi kelataan takaisin, jotta paperin reunan marginaali pienenee, mikä vähentää käytetyn paperin määrää.
• Käytetyn paperin määrää vähennetään käyttämällä pientä tulostusta.
• Kun tietokone siirtyy valmiustilaan tai horrostilaan, tulostin siirtyy automaattisesti tulostusvalmiustilaan tai järjestelmän pois päältä -tilaan virrankulutuksen vähentämiseksi.
• Kun tulostin ei tulosta, se siirtyy automaattisesti tulostusvalmiustilaan vähentääkseen virrankulutusta odottaessaan seuraavaa tulostustyötä.

(Kuitenkin, tietokoneen kokoonpanosta ja ympäristöstä riippuen yllä oleva toiminto ei välttämättä toimi.)

Toimintatilat

• System Off Mode (Järjestelmä pois päältä -tila) Kun tietokone sammutetaan, tulostin sammuu.
• Print Ready Mode (Tulostusvalmiustila) Kun tulostin ei tulosta, se siirtyy automaattisesti tulostusvalmiustilaan vähentääkseen virrankulutusta.
• Printing (Tulostus) Tulostin tulostaa (mukaan lukien, kun rullapaperia syötetään)

Asennus

Virtajohdon liittäminen

1. Tarkista tulostimen takana tai pohjassa olevasta etiketistä, että sen jännite vastaa pistorasian jännitettä. Varmista myös, että virtajohdon pistoke sopii pistorasiaan.
2. Jos virtajohto ei ole kiinni tulostimessa, liitä sopiva pää tulostimen takana olevaan virtaliitäntään.
3. Liitä virtajohto maadoitettuun pistorasiaan.


Jos tulostimen pohjassa olevassa etiketissä ilmoitettu jännite ei vastaa alueesi jännitettä, ota välittömästi yhteyttä jälleenmyyjään.

Suosittelemme, että irrotat tulostimen pistorasiasta aina, kun et aio käyttää sitä pitkään aikaan. Tästä syystä tulostin kannattaa sijoittaa siten, että pistorasia, johon se on kytketty, on lähellä ja helposti saatavilla

USB-kaapelin liittäminen tulostimeen

Vie kaapeli kaapelituen läpi kuvan osoittamalla tavalla. Liitä sitten USB-liitäntäkaapeli tulostimeen.

USB-liitäntöihin liittyvät varotoimet

1. Asetuksista ja määrityksistä riippuen tulostin ei välttämättä toimi oikein joidenkin tietokoneiden kanssa, vaikka ne täyttäisivät liitäntäympäristön ehdot. Lisäksi toimintaa ei taata liitettäessä USB-keskittimen tai USB-laajennuskortin kautta tai kotitekoisiin tai muokattuihin tietokoneisiin.
2. Liitä USB-kaapeli suoraan tietokoneen USB-porttiin. Jos tulostin on kytketty USB-keskittimen tai muun laitteen kautta, tulostin ei välttämättä toimi oikein.
3. Tämä tulostin vaatii sähkövirtaa 100 mA/USB-portti tai enemmän tietyn ajan toimintojen, kuten käynnistyksen aikana. Jos sähkövirta on alle 100 mA, seuraavat laitteet voivat toimia virheellisesti.

• Tämä tulostin
• Laitteet, jotka on kytketty tietokoneen muihin USB-portteihin

Liittäminen oheislaitteeseen

Voit liittää oheislaitteen tulostimeen käyttämällä modulaarista pistoketta. Seuraavassa kuvataan, kuinka ferriittiydin asennetaan ja varsinainen liitäntä tehdään. Huomaa, että tämän tulostimen mukana ei tule modulaarista pistoketta tai johtoa, joten sinun on hankittava sellainen, joka sopii tarpeisiisi.

Varmista, että tulostin on sammutettu ja irrotettu pistorasiasta ja että tietokone on sammutettu ennen liitäntöjen tekemistä.

1. Liitä oheislaitteen kaapeli tulostimen takapaneelissa olevaan liittimeen.

Älä kytke puhelinlinjaa oheislaitteen liitäntään. Tämän huomiotta jättäminen voi vahingoittaa tulostinta.

Turvallisuussyistä älä myöskään kytke johtoja ulkoisen aseman liittimeen, jos on olemassa mahdollisuus, että se voi kuljettaa oheisjännitettä.

Virran kytkeminen ja katkaiseminen

Tässä tulostimessa ei ole virtakytkintä.

1. Seuraavat neljä ehtoa ovat välttämättömiä tulostimen käynnistämiseksi.

• Tietokone on päällä.
• Tulostimen virtajohto on kytketty pistorasiaan.
• Tulostin on kytketty tietokoneeseen USB-kaapelilla.
• Valmiustilan kytkin on asetettu asentoon Active (käytössä), kun se on käytettävissä.


2. Jos tulostin toimii virheellisesti, irrota virtajohto ja USB-kaapeli sammuttaaksesi tulostimen.

Virran kytkeminen (valmiustila)

Virta voidaan kytkeä kahdella tavalla. Kun valmiustilan kytkin on käytettävissä, tarkista, että se on asetettu asentoon Active (käytössä).

1. Virran kytkeminen manuaalisesti
   Varmista, että tulostimen virtajohto on kytketty pistorasiaan. Liitä USB-kaapeli päällä olevan tietokoneen USB-porttiin. Kun USB-kaapeli on kytketty, tulostin käynnistyy ja ohjauspaneelin POWER-valo syttyy.
2. Virran kytkeminen automaattisesti
   Varmista, että tulostimen virtajohto on kytketty pistorasiaan. Varmista, että USB-kaapeli on kytketty pois päältä olevan tietokoneen USB-porttiin. Kun tietokone käynnistetään, tulostin käynnistyy ja ohjauspaneelin POWER-valo syttyy.

Virran katkaiseminen (järjestelmän sammutustila)

Virta voidaan katkaista kahdella tavalla.

1. Virran katkaiseminen manuaalisesti
   Irrota USB-kaapeli. Kun valmiustilan kytkin on käytettävissä, voit myös katkaista virran asettamalla valmiustilan kytkimen asentoon Sleep (valmiustila).
2. Virran katkaiseminen automaattisesti
   Sammuta tietokone. Tulostin sammuu myös, kun tietokone siirtyy valmiustilaan tai horrostilaan.

Tässä tilassa tulostin saa hyvin vähän virtaa ja on edelleen toiminnassa. Katkaise virta kokonaan irrottamalla USB-kaapeli ja virtajohto.

• Tulostimeen kytketystä tietokoneesta riippuen tulostin ei välttämättä siirry järjestelmän sammutustilaan, vaikka tietokone olisi sammutettu.
• Käytetystä keskittimestä riippuen tulostin ei välttämättä siirry järjestelmän sammutustilaan, vaikka tietokone olisi sammutettu.

USB-liitäntöihin liittyvät varotoimet

1. Asetuksista ja määrityksistä riippuen tulostin ei välttämättä toimi oikein joidenkin tietokoneiden kanssa, vaikka ne täyttäisivät liitäntäympäristön ehdot. Lisäksi toimintaa ei taata liitettäessä USB-keskittimen tai USB-laajennuskortin kautta tai kotitekoisiin tai muokattuihin tietokoneisiin.
2. Liitä USB-kaapeli suoraan tietokoneen USB-porttiin. Jos tulostin on kytketty USB-keskittimen tai muun laitteen kautta, tulostin ei välttämättä toimi oikein.
3. Tämä tulostin vaatii sähkövirtaa 100 mA/USB-portti tai enemmän tietyn ajan toimintojen, kuten käynnistyksen aikana. Jos sähkövirta on alle 100 mA, seuraavat laitteet voivat toimia virheellisesti.

• Tämä tulostin
• Laitteet, jotka on kytketty tietokoneen muihin USB-portteihin

Paperirullan asettaminen

79,5 mm:n levyisen paperirullan käyttäminen

Varmista, että käytät tulostimen teknisten tietojen mukaista paperirullaa.

Kun käytät 57,5 mm:n levyistä paperirullaa, asenna paperirullan pidike seuraavalla sivulla kuvatulla tavalla.

1. Avaa tulostimen kansi työntämällä kannen avausvipua.

2. Aseta paperirulla onteloon rullan suunnan huomioiden ja vedä paperin etureuna itseäsi kohti.

Älä vedä paperin päätä vinosti ulos, sillä se voi aiheuttaa paperitukoksen tai vinoutumisen.

3. Sulje tulostimen kansi painamalla sen molempia puolia.

   Huomautus: Varmista, että tulostimen kansi on kunnolla kiinni.
4. Jos tulostimen kansi suljetaan virran kytkemisen jälkeen, leikkuri toimii automaattisesti ja paperin etupää leikataan.

57,5 mm:n levyisen paperirullan käyttäminen

Kun käytät 57,5 mm:n levyistä paperirullaa, asenna mukana toimitettu paperiohjain tulostimeen. Voit muuttaa tehollisen tulostusleveyden (paperirullan leveyden) muuttamalla tulostusleveyden asetusta määrityksissä. Lisätietoja tulostusleveyden asetuksista on ohjelmisto-oppaassa, joka sijaitsee CD-ROM-levyn "Documents" (dokumentit) -kansioissa.

1. Aseta paperirullan pidike laitteeseen varmistaen, ettet koske avustustelaan, ja aseta sitten pidike aukkoihin kuvan mukaisesti.

2. Kiinnitä paperiohjain painamalla "A"-merkittyä aluetta alaspäin, kunnes se napsahtaa paikalleen.


Huomautus: Kun olet käyttänyt 57,5 mm:n levyistä paperirullaa, älä vaihda 79,5 mm:n levyiseen paperirullaan. (Tämä johtuu siitä, että tulostuspää on kulunut, koska osa päästä on ollut suorassa kosketuksessa tasoon.)

Varoitussymboli

Nämä tarrat sijaitsevat lämpötulostuspään lähellä.
Koska lämpötulostuspää on kuuma heti tulostamisen jälkeen, älä koske siihen. Staattinen sähkö voi vahingoittaa lämpötulostuspäätä. Suojaa lämpötulostuspää staattiselta sähköltä äläkä koske siihen.

Tämä symboli on sijoitettu leikkurin lähelle. Älä koskaan koske leikkurin terään, sillä voit loukata sormiasi.

Tämä symboli on sijoitettu oheislaitteen ohjaimen liittimen lähelle. Älä kytke tätä puhelimeen.

Tämä symbolitarra tai -leima on sijoitettu kotelon tai suojalevyn kiinnittävien ruuvien lähelle, joita muiden kuin huoltohenkilöstön ei tule avata. Muiden kuin huoltohenkilöstön ei tule poistaa näitä ruuveja. Suurjännitealueet kotelossa voivat olla vaarallisia.

1. Älä koske leikkurin terään.

• Paperinpoistoaukon sisällä on leikkuri. Älä laita kättäsi paperinpoistoaukkoon tulostuksen ollessa käynnissä, äläkä koskaan laita kättäsi aukkoon, vaikka tulostus ei olisi käynnissä.
• Tulostimen kansi voidaan avata paperin vaihdon yhteydessä. Koska leikkurin terä on tulostimen kannen sisäpuolella, varo kuitenkin asettamasta kasvojasi tai käsiäsi liian lähelle leikkurin terää.

2. Tulostuksen aikana ja heti sen jälkeen lämpöpään ympäristö on erittäin kuuma. Älä koske siihen, sillä voit saada palovammoja.
3. Irrota laite välittömästi pistorasiasta, jos siitä tulee savua, outoa hajua tai epätavallista ääntä, ja ota yhteys jälleenmyyjään neuvoa varten.
4. Älä koskaan yritä korjata tätä tuotetta itse. Virheellinen korjaustyö voi olla vaarallista.
5. Älä koskaan pura tai muokkaa tätä tuotetta. Tämän tuotteen peukalointi voi johtaa loukkaantumiseen, tulipaloon tai sähköiskuun.

1. Älä käytä kannen avausvipua painaessasi tulostimen kantta kädelläsi.
2. Älä työnnä kannen avausvipua ja avaa tulostimen kantta tulostuksen ollessa käynnissä tai kun automaattinen leikkuri on toiminnassa.
3. Älä työnnä paperia ulos, kun tulostimen kansi on suljettu.
4. Lämpöpään lämmityselementti ja ohjain-IC vaurioituvat helposti. Älä koske niihin metalliesineillä, hiekkapaperilla jne.
5. Tulostuslaatu voi heikentyä, jos lämpöpään lämmityselementti likaantuu, koska sitä on koskettu käsin. Älä koske lämpöpään lämmityselementtiin.
6. Staattinen sähkö voi vahingoittaa lämpöpään ohjain-IC:tä. Älä koskaan koske suoraan IC:hen.
7. Lämpöpään tulostuslaatua ja käyttöikää ei voida taata, jos käytetään muuta kuin suositeltua paperia. Erityisesti [Na+, K+, C1-] -pitoinen paperi voi lyhentää lämpöpään käyttöikää huomattavasti. Ole varovainen.
8. Älä käytä tulostinta, jos pään etupinnalla on kosteutta kondensaatiosta jne.
9. Tulostettu lämpöpaperi voi sähköistyä. Jos tulostin on sijoitettu pystysuoraan tai asennettu seinälle, leikattu paperi voi tarttua tulostimeen putoamisen sijaan. Huomaa, että tämä voi aiheuttaa ongelman, jos käytät pinoajaa, joka varastoi vapaasti putoavat paperit.
10. Älä muuta paperin leveyttä käytön aikana. Lämpötulostuspää, kumitela ja leikkuri kuluvat eri tavoin paperin leveyden mukaan. Tämä voi aiheuttaa tulostus- tai leikkuriliikkeen toimintahäiriöitä.
11. Älä kuljeta tulostinta kansi auki ja pidä siitä kiinni kannesta.
12. Älä vedä väkisin liitäntäkaapelista, virtajohdosta tai kassalaatikon kaapelista, joka on kytketty. Irrota liitin pitämällä siitä kiinni liittimen kohdalta aiheuttamatta liiallista rasitusta tulostimen liittimelle
13. Jos tulostimesi jumittuu, se on nollattava irrottamalla ja kytkemällä USB-kaapeli. Irrotuksen ja kytkemisen välin on kuitenkin oltava vähintään 5 sekuntia. Lyhyempi aikaväli voi aiheuttaa toimintahäiriön.
14. Älä sammuta tietokonetta tai aseta tietokonetta valmiustilaan tulostuksen aikana.
15. Älä irrota virtajohtoa tai USB-kaapelia, kun se on toiminnassa.

Huomautuksia automaattisen leikkurin käytöstä

1. Jos leikkuri ei ole kotiasennossaan virheen jälkeen, poista ensin virheen syy ja kytke sitten virta takaisin päälle.
2. Suositellaan vähintään 5 mm:n marginaalia tulostetun alueen päästä leikkausasentoon.
3. Älä yritä poistaa paperia leikkauksen aikana, sillä se voi aiheuttaa paperitukoksen

Lisävarusteiden kiinnittäminen

Seuraavia lisävarusteita tarvitaan, kun tulostin asennetaan seinälle.

• Yläohjain ja kaksi laipparuuvia
• Pidikepala ja kaksi laipatonta ruuvia

Seuraavia lisävarusteita tarvitaan, kun tulostin asetetaan pystysuoraan.

• Yläohjain ja kaksi laipparuuvia
• Neljä kumijalkaa

Yläohjaimen kiinnittäminen

1. Paina kannen avausvipua ja avaa tulostimen kansi.
2. Sovita yläohjain akselille, kunnes ohjaimen koukut napsahtavat paikoilleen.
3. Kiristä kaksi mukana toimitettua ruuvia (M3x6-laipparuuvia) yläohjaimen kiinnittämiseksi.



Pidikepalan kiinnittäminen

• Pidikepala kiinnitetään tulostimeen mukana toimitetuilla ruuveilla ja se kiinnitetään seinään asennettuihin ruuveihin.
• Seinän ruuvit eivät sisälly toimitukseen. Käytä kaupallisesti saatavilla olevia ruuveja (halkaisija 4 mm), jotka sopivat seinämateriaaliin (puu, teräspalkki, betoni jne.).
• Tulostimen paino on noin 2,4 kg, kun suurin halkaisijaltaan oleva rullapaperi on ladattu. Käytä seinässä ruuveja, joilla on sekä leikkauslujuus että vetolujuus kestämään vähintään 12 kgf:n (118 N) voima.

Asennusta koskevat varotoimet

Tämä varoitus ilmaisee tietoja, jotka huomiotta jättäminen voi johtaa henkilövahinkoon tai omaisuusvahinkoon.

• Varmista, että pätevä henkilöstö asentaa määritetyt ruuvit ja tulostimen seinälle.
  Star ei ole vastuussa onnettomuuksista tai vammoista, jotka johtuvat virheellisestä asennuksesta, väärinkäytöstä tai muutoksista.
  Erityisesti kun asennat tulostimen korkeaan paikkaan, varmista, että tulostin on asennettu tukevasti seinään.
  Jos tulostinta ei ole asennettu tukevasti ja se putoaa, voi aiheutua henkilövahinko tai vahinko tulostimelle.
• Varmista, että asennuspinta ja asennusruuvit ovat riittävän vahvoja tulostimen asentamiseen.
  Asenna tulostin tukevasti, jotta tulostimen paino ja siihen liitetyt kaapelit eivät aiheuta tulostimen putoamista.
  Muutoin voi aiheutua henkilövahinko tai vahinko tulostimelle.
• Älä asenna tulostinta epävakaaseen paikkaan tai paikkaan, joka on alttiina tärinälle ja iskuille.
  Jos tulostin putoaa, voi aiheutua henkilövahinko tai vahinko tulostimelle.

1. Kiinnitä pidikelevy tulostimeen. Kiristä sitten kaksi mukana toimitettua ruuvia sen kiinnittämiseksi.

2. Aseta tulostin seinässä olevien ruuvien jne. päälle ja liu'uta sitä sitten alaspäin asettaaksesi sen paikalleen. Kun olet asettanut tulostimen paikalleen, tarkista seinässä olevat ruuvit uudelleen varmistaaksesi, että ne pystyvät kannattamaan tulostimen painoa.


• Tulostimen paino on noin 2,4 kg, kun suurin halkaisijaltaan oleva rullapaperi on ladattu.
• Käytä seinässä ruuveja, joilla on sekä leikkauslujuus että vetolujuus kestämään vähintään 12 kgf:n (118 N) voima.

3. Paina kannen avausvipua ja avaa tulostimen kansi.
4. Aseta rullapaperi kuvan osoittamalla tavalla.


Kumijalkojen kiinnittäminen

1. Kiinnitä neljä kumijalkaa kuvassa esitettyihin asentoihin. Varmista, että lika on pyyhitty pois kokonaan ennen kumijalkojen kiinnittämistä.

2. Paina kannen avausvipua ja avaa tulostimen kansi.
3. Aseta rullapaperi kuvan osoittamalla tavalla.


Lämpöpaperirullan tekniset tiedot

Kun kulutusosat ovat loppuneet, käytä alla määritettyjä osia.

Yhteensopivat paperirullan tekniset tiedot

Paksuus		65~85 µm
Leveys		79.5±0.5 mm (57.5±0.5 mm, kun paperirullan pidikettä käytetään)
Rullan ulkohalkaisija		ø83 mm tai vähemmän
Paperirullan leveys		80+ 0.5-1 mm tai (58+ 0.5-1 mm, kun paperirullan pidikettä käytetään)
Ytimen ulko-/sisähalkaisija	Ytimen ulko	ø18±1 mm
	Ytimen sisä	ø12±1 mm
Painettu pinta		Rullan ulkoreuna

Huomautus:

1. Älä käytä tahnaa tai liimaa rullapaperin tai sen ytimen kiinnittämiseen.
2. Älä taita paperin päätyosaa.
3. Saat suositellun paperin tiedot seuraavasta URL-osoitteesta.

http://www.starmicronics.com/support/

Ohjauspaneeli ja muut toiminnot

Ohjauspaneeli

1. POWER-valo (vihreä LED) Palaa, kun virta on päällä.

Tässä tulostimessa ei ole virtakytkintä. Kun virtajohto on kytketty pistorasiaan, tulostimen virta kytkeytyy ensimmäisen kerran, kun USB-kaapeli on liitetty päälle kytkettyyn tietokoneeseen.

2. ERROR-valo (punainen LED)
   Ilmaisee erilaisia virheitä yhdessä POWER-valon kanssa.
3. FEED-painike
   Syötä rullapaperia painamalla FEED-painiketta.

Valoilmaisin

1. Tulostimen tila

Tila	POWER-valo	ERROR-valo
Tulostaa	Päällä	Pois päältä
Valmiustila	Päällä	Pois päältä
Järjestelmä pois päältä	Pois päältä	Pois päältä
Virheet	Katso seuraavaa sivua.	Katso seuraavaa sivua.

Huomautus: Käytetystä USB-portista riippuen voi kestää hetken, ennen kuin tulostin siirtyy järjestelmän pois päältä -tilaan tietokoneen sammuttamisen jälkeen.

2. Automaattisesti palautuvat virheet

Virheen kuvaus	POWER-valo	ERROR-valo	Palautusehdot
Kansi auki -virhe	Päällä	Päällä	Palautuu automaattisesti, kun tulostimen kansi on suljettu.
Virtajohdon irrotusvirhe	Vilkkuu 0,5 sekunnin välein *1	Vilkkuu 0,5 sekunnin välein *1	Palautuu automaattisesti, kun virtajohto on kytketty pistorasiaan.
Tulostuspään korkean lämpötilan tunnistus	Vilkkuu 0,5 sekunnin välein	Pois päältä	Palautuu automaattisesti, kun tulostuspää on jäähtynyt.
Levyn korkean lämpötilan tunnistus	Vilkkuu 2 sekunnin välein	Pois päältä	Palautuu automaattisesti, kun tulostimen kansi on suljettu.

*1: POWER- ja ERROR-valot vilkkuvat vuorotellen. Jos VM- ja VCC-jännitevirheet ilmenevät samanaikaisesti, virtajohdon irrotusvirhe näkyy, vaikka kaapeli on kytketty pistorasiaan. Irrota tällöin virtajohto pistorasiasta ja kytke se sitten takaisin. Liitä sitten USB-kaapeli tietokoneeseen, kun virta on päällä.

Virheen kuvaus	POWER-valo	ERROR-valo	Palautusehdot
Paperin loppumisvirhe	Päällä	Vilkkuu 0,5 sekunnin välein	Palautuu automaattisesti, kun uusi paperirulla on ladattu ja tulostimen kansi on suljettu.

3. Ei-palautuvat virheet

Virheen kuvaus	POWER-valo	ERROR-valo	Palautusehdot
Tulostuspään termistorivirhe	Vilkkuu 0,5 sekunnin välein	Vilkkuu 0,5 sekunnin välein	Ei palautettavissa
Levyn termistorivirhe	Vilkkuu 2 sekunnin välein	Vilkkuu 2 sekunnin välein	Ei palautettavissa
VM-jännitevirhe	Pois päältä	Vilkkuu 1 sekunnin välein	Ei palautettavissa
VCC-jännitevirhe	Vilkkuu 1 sekunnin välein	Vilkkuu 1 sekunnin välein	Ei palautettavissa
Haihtumaton muistivirhe	Vilkkuu 0,25 sekunnin välein	Vilkkuu 0,25 sekunnin välein	Ei palautettavissa
USB-virhe	Vilkkuu 5 sekunnin välein	Vilkkuu 5 sekunnin välein	Ei palautettavissa
CPU-virhe	Pois päältä	Pois päältä	Ei palautettavissa
RAM-virhe	Pois päältä	Päällä	Ei palautettavissa

Huomautus:

1. Jos tapahtuu ei-palautuva virhe, katkaise virta välittömästi.
2. Jos tapahtuu ei-palautuva virhe, ota yhteyttä jälleenmyyjään korjausta varten.

4. Paperinleikkausvirhe

Virheen kuvaus	POWER-valo	ERROR-valo	Palautusehdot
Paperinleikkausvirhe	Pois päältä	Vilkkuu 0,125 sekunnin välein	Laiteohjelmistoversiolle 1.1 tai uudemmalle: Avaa tulostimen kansi. Poista virheen syy (paperitukos) ja sulje tulostimen kansi. Sitten tulostin palautetaan. Laiteohjelmistoversiolle 1.0 tai jos tulostimen kantta ei voi avata leikkurin lukituksen vuoksi: Noudata kohdassa Lukitun leikkurin vapauttaminen kuvattuja ohjeita.

Huomautus: Jos leikkuri ei palaa kotiasentoon tai suorita alkuperäistä liikettä, se johtaa ei-palautuvaan virheeseen.

5. Paperin loppumisvirhe

Virheen kuvaus	POWER-valo	ERROR-valo	Palautusehdot
Paperin loppumisvirhe	Päällä	Vilkkuu 0,5 sekunnin välein	Palautuu automaattisesti, kun uusi paperirulla on ladattu ja tulostimen kansi on suljettu.

Itsetulostus

Testitulostus

1. Varmista, että tietokone on päällä.
2. Varmista, että tulostimen virtajohto on kytketty pistorasiaan.
3. Pidä FEED-painiketta painettuna ja liitä USB-kaapeli tietokoneeseen.

Testitulostus alkaa. Versionumero ja tulostinasetukset tulostetaan.

Kun tulostin alkaa tulostaa, vapauta kätesi FEED-painikkeesta.

Kun itsetulostus on valmis, tulostin käynnistyy normaalitilassa.

Paperitukosten estäminen ja poistaminen

Paperitukosten estäminen

Paperia ei saa koskea poistamisen aikana ja ennen leikkaamista.

Paperin painaminen tai vetäminen ulosheiton aikana voi aiheuttaa paperitukoksen, paperinleikkausvirheen tai rivinsyöttövirheen.

Paperitukoksen poistaminen

Jos paperitukos tapahtuu, poista se alla kuvatulla tavalla.

1. Irrota virtajohto ja irrota USB-kaapeli.
2. Avaa tulostimen kansi työntämällä vipua itseäsi kohti.
3. Poista paperitukos.

Huomautus: Älä vedä paperia väkisin ulos tulostimen kansi suljettuna, jotta lämpöpää tai kumitela eivät vahingoitu tai muotoudu.

4. Aseta paperirulla suoraan ja sulje tulostimen kansi varovasti.

Huomautus 1: Varmista, että paperi on asetettu suoraan. Jos tulostimen kansi suljetaan paperi vinossa, voi seurauksena olla paperitukos.

Huomautus 2: Lukitse tulostimen kansi painamalla sivuja alas. Älä yritä sulkea sitä painamalla keskeltä. Kansi ei ehkä lukitu kunnolla.

5. Kytke virtajohto pistorasiaan ja liitä USB-kaapeli päälle kytkettyyn tietokoneeseen. Varmista sitten, että ERROR-LED ei pala.

Huomautus: Kun ERROR-LED palaa, tulostin ei hyväksy mitään komentoja, kuten tulostuskomentoa, joten varmista, että tulostimen kansi on lukittu kunnolla.

Varoitussymboli

Nämä tarrat sijaitsevat lämpötulostuspään lähellä. Koska lämpötulostuspää on kuuma heti tulostuksen jälkeen, älä koske siihen. Staattinen sähkö voi vahingoittaa lämpötulostuspäätä. Suojaa lämpötulostuspää staattiselta sähköltä äläkä koske siihen.

Tämä symboli on sijoitettu leikkurin lähelle. Älä koskaan koske leikkurin terään, sillä voit loukata sormesi.

Tämä symboli on sijoitettu oheislaitteen liittimen lähelle. Älä liitä tätä puhelimeen.

Tämä symbolitarra tai -leima on sijoitettu kotelon tai suojalevyn kiinnittävien ruuvien lähelle, joita muut kuin huoltohenkilöstö eivät saa avata. Muut kuin huoltohenkilöstö eivät saa poistaa näitä ruuveja. Kotelon suurjännitealueet voivat olla vaarallisia.

Lukitun leikkurin vapauttaminen

Jos automaattileikkuri lukittuu, irrota USB-kaapeli ja virtajohto sammuttaaksesi tulostimen. Liitä sitten USB-kaapeli takaisin ja kytke virtajohto pistorasiaan käynnistääksesi tulostimen. Jos tulostimen uudelleenkäynnistäminen ei vapauta lukittua leikkuria, toimi alla olevien ohjeiden mukaisesti.

Koska leikkurin parissa työskentely voi olla vaarallista, muista sammuttaa tulostin ensin.

1. Irrota virtajohto ja irrota USB-kaapeli.
2. Irrota etukansi paljastaaksesi automaattileikkuri.

3. Poista kaikki paperitukokset.

Varo vahingoittamasta tulostinta, kun poistat paperitukoksia. Koska lämpötulostuspää on erityisen herkkä, älä koske siihen.

4. Työnnä ristipääruuvimeisseli leikkurin sivussa olevaan manuaaliseen käyttöreikään ja kierrä sitä oikealla näkyvän nuolen suuntaan, kunnes takakansi avautuu.

Jos tulostimen kantta ei avaudu helposti, älä pakota tulostimen kantta auki. Ota yhteyttä jälleenmyyjään korjausta varten.

5. Avaa tulostimen kansi, poista paperitukokset ja asenna sitten paperirulla takaisin.
6. Asenna etukansi.

Säännöllinen puhdistus

Tulostetut merkit voivat muuttua osittain epäselviksi paperipölyn ja lian kertymisen vuoksi. Tällaisen ongelman estämiseksi paperipidikkeeseen ja paperin kuljetusosaan sekä lämpöpään pintaan kerääntynyt paperipöly on poistettava säännöllisesti.

Tällainen puhdistus on suositeltavaa suorittaa kerran kuudessa kuukaudessa tai miljoonan rivin välein.

Lämpöpään puhdistus

Poista lämpöpään pinnalle kertynyt tumma paperipöly pyyhkimällä se puhtaaksi alkoholiin (etanoli, metanoli tai isopropyylialkoholi) kostutetulla vanupuikolla (tai pehmeällä liinalla).

Huomautus 1: Lämpöpää vaurioituu helposti, joten puhdista se pehmeällä liinalla varoen naarmuttamasta sitä.

Huomautus 2: Älä yritä puhdistaa lämpöpäätä heti tulostuksen jälkeen, kun lämpöpää on kuuma.

Huomautus 3: Varo lämpöpään vahingoittumisriskiä puhdistuksen aikana mahdollisesti syntyvän staattisen sähkön vuoksi.

Huomautus 4: Kytke virta päälle vasta, kun alkoholi on kuivunut kokonaan.

Kumitelan puhdistus

Käytä kuivaa, pehmeää liinaa pyyhkiäksesi pois kumitelalle mahdollisesti kertyneen pölyn. Pyöritä tasoa puhdistaaksesi koko pinnan.

Paperipidikeen ja ympäröivän alueen puhdistus

Puhdista paperipidike roskista, pölystä, paperihiukkasista, liimasta jne., joita on mahdollisesti kertynyt.

Viitteet

• Globaali tukisivusto - Star Micronicsin globaali tukikeskus

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Star futurePRNT ECO TSP100, TSP143IIU -käyttöohje

Saatavilla olevat kielet
