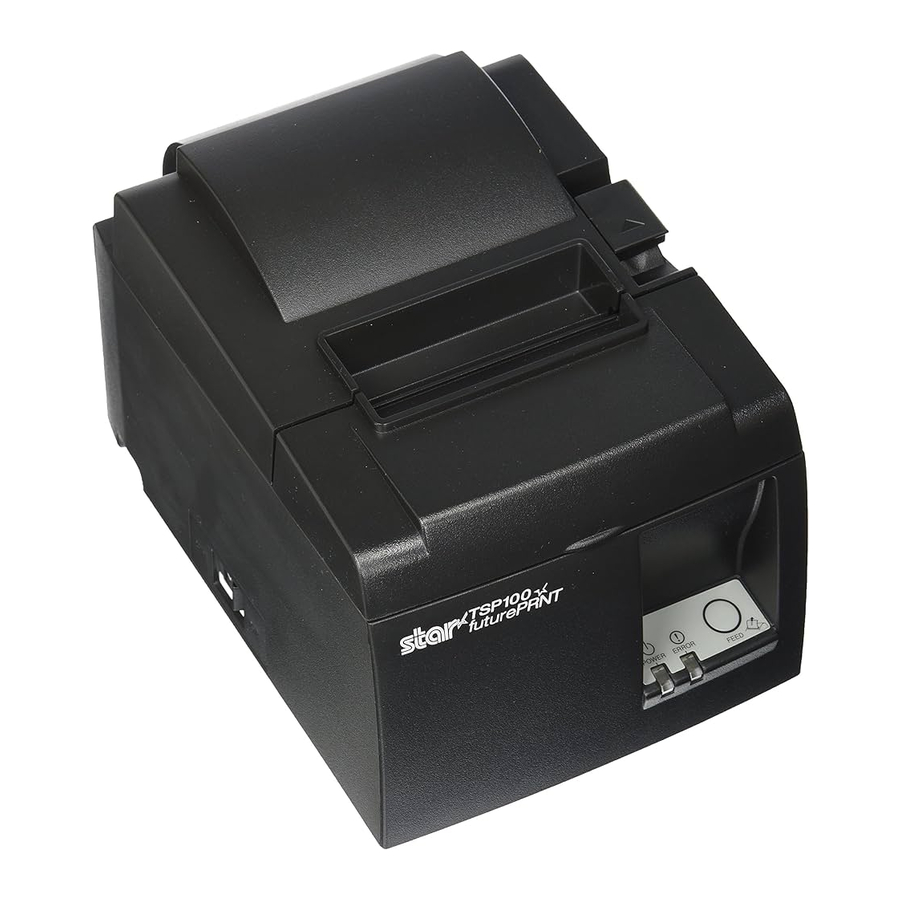

Star futurePRNT ECO TSP100, TSP143IIU kézikönyv

Kicsomagolás és telepítés

Kicsomagolás

A készülék kicsomagolása után ellenőrizze, hogy a szükséges tartozékok mind megtalálhatók-e a csomagban.

1-1. ábra Kicsomagolás

Ha valami hiányzik, lépjen kapcsolatba a kereskedővel, ahol a nyomtatót vásárolta, és kérje meg őket a hiányzó alkatrész pótlására. Ne feledje, hogy érdemes megtartani az eredeti dobozt és az összes csomagolóanyagot arra az esetre, ha később újra be kell csomagolnia a nyomtatót, és el kell küldenie valahová.

A nyomtató elhelyezésének kiválasztása

Mielőtt ténylegesen kicsomagolná a nyomtatót, szánjon néhány percet arra, hogy átgondolja, hol tervezi használni. Ennek során tartsa szem előtt a következő szempontokat.

• Válasszon egy szilárd, vízszintes felületet, ahol a nyomtató nincs kitéve rezgésnek.
• A tápellátáshoz csatlakoztatni kívánt hálózati aljzat legyen a közelben és akadálymentes.
• Győződjön meg arról, hogy a nyomtató elég közel van a gazdaszámítógéphez ahhoz, hogy a kettőt összeköthesse.
• Győződjön meg arról, hogy a nyomtató nincs kitéve közvetlen napfénynek.
• Győződjön meg arról, hogy a nyomtató távol van a fűtőtestektől és más szélsőséges hőforrásoktól.
• Győződjön meg arról, hogy a környező terület tiszta, száraz és pormentes.
• Győződjön meg arról, hogy a nyomtató megbízható hálózati aljzathoz van csatlakoztatva. Ne legyen ugyanazon az elektromos áramkörön, mint a másolók, hűtőszekrények vagy más, áramingadozást okozó készülékek.
• Győződjön meg arról, hogy a helyiség, ahol a nyomtatót használja, nem túl párás.
• A nyomtató ártalmatlanításakor tartsa be a helyi előírásokat.
• Ez az eszköz egyenáramú motort és kapcsolókat használ, amelyek elektromos érintkezési ponttal rendelkeznek. Kerülje az eszköz használatát olyan környezetben, ahol a szilíciumgáz illékony lehet.

• Azonnal állítsa le a berendezést, ha füstöt, furcsa szagot vagy szokatlan zajt észlel. Azonnal húzza ki a berendezést a konnektorból, és kérjen tanácsot a kereskedőtől.
• Soha ne kísérelje meg saját maga megjavítani ezt a terméket. A nem megfelelő javítási munkák veszélyesek lehetnek.
• Soha ne szerelje szét vagy módosítsa ezt a terméket. A termék manipulálása sérülést, tüzet vagy áramütést okozhat.

Nómenklatúra

Termékjellemzők

Termékjellemzők

• Ez a nyomtató nincs ellátva hálózati kapcsolóval. A nyomtató akkor kapcsol be, amikor bekapcsolják a számítógépet, amelyhez a nyomtató csatlakozik.
• A papír kiadása után a tekercspapír visszacsévélésre kerül, hogy csökkentse a papír vezető élének margóját, ami csökkenti a felhasznált papír mennyiségét.
• A felhasznált papír mennyisége kis méretű nyomtatással csökkenthető.
• Amikor a számítógép készenléti állapotba lép vagy hibernálódik, a nyomtató automatikusan nyomtatásra kész állapotba vagy rendszerkikapcsolási módba lép az energiafogyasztás csökkentése érdekében.
• Amikor a nyomtató nem nyomtat, a nyomtató automatikusan nyomtatásra kész állapotba lép, hogy csökkentse az energiafogyasztást, miközben a következő nyomtatási feladatra vár.

(Azonban a számítógép konfigurációjától és a csatlakozási környezettől függően a fenti funkció nem biztos, hogy működik.)

Működési módok

• System Off Mode (Rendszerkikapcsolási mód) Amikor a számítógép ki van kapcsolva, a nyomtató is kikapcsol.
• Print Ready Mode (Nyomtatásra kész mód) Amikor a nyomtató nem nyomtat, a nyomtató automatikusan nyomtatásra kész módba lép az energiafogyasztás csökkentése érdekében.
• Printing (Nyomtatás) A nyomtató nyomtat (beleértve a tekercspapír adagolását is)

Beállítás

A tápkábel csatlakoztatása

1. Ellenőrizze a nyomtató hátulján vagy alján lévő címkét, hogy a feszültsége megegyezik-e a váltóáramú aljzatéval. Győződjön meg arról is, hogy a tápkábel dugója megfelel a váltóáramú aljzatnak.
2. Ha a tápkábel nincs csatlakoztatva a nyomtatóhoz, dugja be a megfelelő végét a nyomtató hátulján lévő váltóáramú bemenetbe.
3. Dugja a tápkábelt egy megfelelően földelt váltóáramú aljzatba.


Ha a nyomtató alján lévő címkén feltüntetett feszültség nem egyezik meg az Ön területére vonatkozó feszültséggel, azonnal lépjen kapcsolatba a forgalmazóval.

Javasoljuk, hogy húzza ki a nyomtatót a konnektorból, ha hosszabb ideig nem tervezi használni. Emiatt úgy helyezze el a nyomtatót, hogy az a konnektor, amelybe be van dugva, a közelben legyen, és könnyen hozzáférhető legyen

Az USB-kábel csatlakoztatása a nyomtatóhoz

Húzza át a kábelt a kábeltartón, ahogy az ábrán látható. Ezután csatlakoztassa az USB interfész kábelt a nyomtatóhoz.

Óvintézkedések az USB-csatlakozásokkal kapcsolatban

1. A beállításoktól és konfigurációktól függően előfordulhat, hogy a nyomtató nem működik megfelelően egyes számítógépekkel, még akkor sem, ha azok megfelelnek a csatlakozási környezet feltételeinek. Ezen túlmenően a működés nem garantált USB-elosztón vagy USB-bővítőkártyán keresztüli csatlakozások, illetve házilag épített vagy módosított számítógépek esetében.
2. Csatlakoztassa az USB-kábelt közvetlenül a számítógép USB-portjához. Ha a nyomtató USB-elosztón vagy más eszközön keresztül van csatlakoztatva, előfordulhat, hogy a nyomtató nem működik megfelelően.
3. Ez a nyomtató 100 mA/USB-port vagy annál nagyobb elektromos áramot igényel egy adott ideig a műveletek során, például az indításkor. Ha az elektromos áram kevesebb, mint 100 mA, a következő eszközök hibásan működhetnek.

• Ez a nyomtató
• A számítógép más USB-portjaihoz csatlakoztatott eszközök

Csatlakozás perifériás egységhez

Perifériás egységet moduláris csatlakozó segítségével csatlakoztathat a nyomtatóhoz. Az alábbiakban bemutatjuk a ferritmag felszerelését és a tényleges csatlakoztatást. Vegye figyelembe, hogy ehhez a nyomtatóhoz nem tartozik moduláris dugó vagy vezeték, ezért az Ön feladata, hogy beszerezzen egy olyat, amely megfelel az igényeinek.

A csatlakoztatás előtt győződjön meg arról, hogy a nyomtató ki van kapcsolva, és ki van húzva a konnektorból, a számítógép pedig ki van kapcsolva.

1. Csatlakoztassa a perifériás meghajtó kábelét a nyomtató hátlapján található csatlakozóhoz.

Ne csatlakoztasson telefonvonalat a perifériás meghajtó csatlakozójába. Ennek figyelmen kívül hagyása a nyomtató károsodásához vezethet.

Továbbá, biztonsági okokból, ne csatlakoztasson vezetékeket a külső meghajtó csatlakozójához, ha fennáll annak a lehetősége, hogy perifériás feszültséget hordozhat.

A be- és kikapcsolás

Ez a nyomtató nincs ellátva főkapcsolóval.

1. A nyomtató bekapcsolásához a következő négy feltétel szükséges.

• A számítógép be van kapcsolva.
• A nyomtató tápkábele be van dugva egy váltóáramú aljzatba.
• A nyomtató USB-kábel segítségével csatlakozik egy számítógéphez.
• Az alvókapcsoló aktívra van állítva, ha rendelkezésre áll.


2. Ha a nyomtató hibásan működik, húzza ki a tápkábelt, és válassza le az USB-kábelt a nyomtató kikapcsolásához.

Bekapcsolás (Nyomtatásra kész mód)

Kétféleképpen lehet bekapcsolni a készüléket. Ha az alvókapcsoló rendelkezésre áll, ellenőrizze, hogy aktívra van-e állítva.

1. Kézi bekapcsolás
   Győződjön meg arról, hogy a nyomtató tápkábele be van dugva egy váltóáramú aljzatba. Csatlakoztassa az USB-kábelt egy bekapcsolt számítógép USB-portjához. Amikor az USB-kábel csatlakoztatva van, a nyomtató bekapcsol, és a kezelőpanelen lévő POWER (Tápellátás) lámpa világít.
2. Automatikus bekapcsolás
   Győződjön meg arról, hogy a nyomtató tápkábele be van dugva egy váltóáramú aljzatba. Győződjön meg arról, hogy az USB-kábel egy kikapcsolt számítógép USB-portjához van csatlakoztatva. Amikor a számítógép be van kapcsolva, a nyomtató bekapcsol, és a kezelőpanelen lévő POWER (Tápellátás) lámpa világít.

Kikapcsolás (Rendszer kikapcsolva mód)

Kétféleképpen lehet kikapcsolni a készüléket.

1. Kézi kikapcsolás
   Válassza le az USB-kábelt. Ha az alvókapcsoló rendelkezésre áll, akkor is kikapcsolhatja a készüléket, ha az alvókapcsolót Sleep (Alvó) állásba állítja.
2. Automatikus kikapcsolás
   Kapcsolja ki a számítógépet. A nyomtató akkor is kikapcsol, amikor a számítógép készenléti üzemmódba lép, vagy hibernál.

Ebben az állapotban a nyomtató minimális mennyiségű áramot kap, és továbbra is működik. A teljes kikapcsoláshoz válassza le az USB-kábelt és a tápkábelt.

• A nyomtatóhoz csatlakoztatott számítógéptől függően előfordulhat, hogy a nyomtató nem lép ki a rendszer kikapcsolva módba, még akkor sem, ha a számítógép ki van kapcsolva.
• A használt elosztó típusától függően előfordulhat, hogy a nyomtató nem lép ki a rendszer kikapcsolva módba, még akkor sem, ha a számítógép ki van kapcsolva.

Óvintézkedések az USB-csatlakozásokkal kapcsolatban

1. A beállításoktól és konfigurációktól függően előfordulhat, hogy a nyomtató nem működik megfelelően egyes számítógépekkel, még akkor sem, ha azok megfelelnek a csatlakozási környezet feltételeinek. Ezen túlmenően a működés nem garantált USB-elosztón vagy USB-bővítőkártyán keresztüli csatlakozások, illetve házilag épített vagy módosított számítógépek esetében.
2. Csatlakoztassa az USB-kábelt közvetlenül a számítógép USB-portjához. Ha a nyomtató USB-elosztón vagy más eszközön keresztül van csatlakoztatva, előfordulhat, hogy a nyomtató nem működik megfelelően.
3. Ez a nyomtató 100 mA/USB-port vagy annál nagyobb elektromos áramot igényel egy adott ideig a műveletek során, például az indításkor. Ha az elektromos áram kevesebb, mint 100 mA, a következő eszközök hibásan működhetnek.

• Ez a nyomtató
• A számítógép más USB-portjaihoz csatlakoztatott eszközök

Papírtekercs betöltése

79,5 mm széles papírtekercs használata

Ügyeljen arra, hogy a nyomtató specifikációinak megfelelő papírtekercset használjon.

57,5 mm széles papírtekercs használata esetén szerelje be a papírtekercs-tartót a következő oldalon leírtak szerint.

1. Nyomja meg a fedélnyitó kart, és nyissa ki a nyomtató fedelét.

2. A tekercs irányát figyelve helyezze a papírtekercset az üregbe, és húzza maga felé a papír vezető élét.

Ne húzza ki a papír végét átlósan, mert ez a papír elakadását vagy ferde helyzetét okozhatja.

3. Nyomja le a nyomtató fedelének mindkét oldalát a bezáráshoz.

   Megjegyzés: Győződjön meg arról, hogy a nyomtató fedele biztonságosan be van zárva.
4. Ha a nyomtató fedelét a bekapcsolás után zárják le, a vágó automatikusan működésbe lép, és a papír eleje levágásra kerül.

57,5 mm széles papírtekercs használata

57,5 mm szélességű papírtekercs használatakor szerelje fel a mellékelt papírvezetőt a nyomtatóra. A tényleges nyomtatási szélesség (papírtekercs szélesség) megváltoztatásához módosítsa a Nyomtatási szélesség beállítást a Konfigurációban. A Nyomtatási szélesség beállításának részleteit a CD-ROM "Dokumentumok" mappájában található szoftver kézikönyvében találja.

1. Helyezze be a papírtekercs-tartót a készülékbe, ügyelve arra, hogy ne érintse meg a segédhengert, majd illessze a tartót a nyílásokba az ábra szerint.

2. Rögzítse a papírvezetőt úgy, hogy lenyomja az "A"-val jelölt területet, amíg a helyére nem kattan.


Megjegyzés: 57,5 mm szélességű papírtekercs használata után ne váltson 79,5 mm szélességű papírtekercsre. (Ez azért van, mert a nyomtatófej elhasználódott, mivel a fej egy része közvetlenül érintkezett a hengerrel.)

Figyelmeztető szimbólum

Ezek a címkék a termikus nyomtatófej közelében találhatók.
Mivel a termikus nyomtatófej közvetlenül a nyomtatás után forró, ne érintse meg. A statikus elektromosság károsíthatja a termikus nyomtatófejet. A termikus nyomtatófej statikus elektromosságtól való védelme érdekében ne érintse meg.

Ez a szimbólum a vágó közelében található. Soha ne érintse meg a vágópengét, mert megsértheti az ujjait.

Ez a szimbólum a perifériás meghajtó csatlakozója közelében található. Ne csatlakoztassa telefonhoz.

Ez a szimbólumcímke vagy bélyegző a házat vagy a védőlemezt rögzítő csavarok közelében található, amelyeket a szervizszemélyzeten kívül más személyek nem nyithatnak ki. A szervizszemélyzeten kívül más személyek nem távolíthatják el ezeket a csavarokat. A házban lévő nagyfeszültségű területek veszélyesek lehetnek.

1. Ne érintse meg a vágópengét.

• A papírkiadó nyílásban egy vágó található. Ne csak akkor ne tegye a kezét a papírkiadó nyílásba, amikor a nyomtatás folyamatban van, hanem soha ne tegye a kezét a nyílásba akkor sem, ha a nyomtatás nem folyamatban van.
• A nyomtató fedele kinyitható a papír cseréjekor. Mivel azonban a vágópenge a nyomtató fedelének belsejében található, ügyeljen arra, hogy ne helyezze az arcát vagy a kezét túl közel a vágópengéhez.

2. A nyomtatás alatt és közvetlenül utána a hőfej körüli terület nagyon forró. Ne érintse meg, mert megégetheti magát.
3. Azonnal húzza ki a berendezést a konnektorból, ha füstöt, furcsa szagot vagy szokatlan zajt ad ki, és forduljon a forgalmazójához tanácsért.
4. Soha ne kísérelje meg saját maga megjavítani ezt a terméket. A szakszerűtlen javítási munkák veszélyesek lehetnek.
5. Soha ne szerelje szét vagy módosítsa ezt a terméket. A termékkel való manipulálás sérülést, tüzet vagy áramütést okozhat.

1. Ne működtesse a fedélnyitó kart, miközben a kezével lenyomja a nyomtató fedelét.
2. Ne nyomja meg a fedélnyitó kart, és ne nyissa ki a nyomtató fedelét, amikor a nyomtatás folyamatban van, vagy amikor az automatikus vágó működik.
3. Ne tolja ki a papírt, miközben a nyomtató fedele zárva van.
4. A hőfej fűtőeleme és meghajtó IC-je könnyen megsérülhet. Ne érintse meg őket fémtárgyakkal, csiszolópapírral stb.
5. A nyomtatási minőség romolhat, ha a hőfej fűtőeleme beszennyeződik a kézzel való érintkezés miatt. Ne érintse meg a hőfej fűtőelemét.
6. Fennáll a veszélye annak, hogy a hőfej meghajtó IC-je statikus elektromosság miatt megsérül. Soha ne érintse meg közvetlenül az IC-t.
7. A hőfej nyomtatási minősége és élettartama nem garantálható, ha a javasolttól eltérő papírt használnak. Különösen a [Na+, K+, C1-] tartalmú papír drasztikusan csökkentheti a hőfej élettartamát. Kérjük, legyen óvatos.
8. Ne működtesse a nyomtatót, ha a fej elülső felületén nedvesség van a páralecsapódás stb. miatt.
9. A hőpapírra nyomtatott darab elektromosan feltöltődhet. Ha a nyomtatót függőlegesen helyezik el, vagy falra szerelik, a levágott papírdarab a leesés helyett a nyomtatóhoz tapadhat. Ügyeljen arra, hogy ez problémát okozhat, ha olyan tárolót használ, amely a szabadon leeső papírdarabokat tárolja.
10. Ne változtassa meg a papírszélességet használat közben. A hőnyomtató fej, a gumihenger és a vágó a papírszélesség függvényében eltérően kopik. Ez a nyomtatás vagy a vágó mozgásának hibás működését okozhatja.
11. Ne szállítsa a nyomtatót nyitott fedéllel, és ne a fedéllel tartsa.
12. Ne húzza erőszakkal a csatlakoztatott interfészkábelt, tápkábelt vagy pénztárgép-kábelt. A csatlakozó leválasztásához ügyeljen arra, hogy a csatlakozó részénél fogja meg, anélkül, hogy túlzottan megterhelné a nyomtatónál lévő csatlakozót
13. Ha a nyomtatója lefagy, újra kell indítania az USB-kábel kihúzásával/bedugásával. A kihúzások/bedugások közötti időtartamnak azonban 5 másodpercnél hosszabbnak kell lennie. A rövidebb időtartam hibás működést okozhat.
14. Ne kapcsolja ki a számítógépet, és ne helyezze készenléti üzemmódba a nyomtatás során.
15. Ne húzza ki a tápkábelt, és ne válassza le az USB-kábelt működés közben.

Megjegyzések az automatikus vágó használatával kapcsolatban

1. Ha a vágó hiba után nem a kiinduló helyzetében van, először szüntesse meg a hiba okát; majd kapcsolja vissza a tápfeszültséget.
2. A nyomtatott terület végétől a vágási pozícióig legalább 5 mm-es margó javasolt.
3. Ne kísérelje meg eltávolítani a papírt vágás közben, mert ez papírelakadást okozhat

A tartozékok rögzítése

A nyomtató falra szereléséhez a következő tartozékok szükségesek.

• Felső vezető és két karimás csavar
• Tartólemez és két karima nélküli csavar

A nyomtató függőleges helyzetbe állításához a következő tartozékok szükségesek.

• Felső vezető és két karimás csavar
• Négy gumitalp

A felső vezető rögzítése

1. Nyomja meg a fedélnyitó kart, és nyissa ki a nyomtató fedelét.
2. Illessze a felső vezetőt a tengelyre, amíg a vezetőn lévő kampók a helyükre nem kattannak.
3. Húzza meg a mellékelt két csavart (M3x6 karimás csavarok) a felső vezető rögzítéséhez.



A tartólemez rögzítése

• A tartólemezt a mellékelt csavarokkal rögzítik a nyomtatóhoz, és a falba szerelt csavarokra akasztják.
• A falon lévő csavarok nincsenek mellékelve. Használjon a fal anyagához (fa, acélgerenda, beton stb.) megfelelő, kereskedelmi forgalomban kapható csavarokat (4 mm átmérőjű).
• A nyomtató súlya körülbelül 2,4 kg, amikor a legnagyobb átmérőjű papírtekercs be van helyezve. Használjon olyan csavarokat a falon, amelyek nyíró- és kihúzó szilárdsággal is rendelkeznek, hogy legalább 12 kgf (118 N) erőnek ellenálljanak.

Óvintézkedések a telepítéssel kapcsolatban

Ez a figyelmeztetés olyan információkat jelöl, amelyek figyelmen kívül hagyása személyi sérülést vagy anyagi kárt okozhat.

• Ügyeljen arra, hogy képzett személyzet szerelje fel a falra a megadott csavarokat és a nyomtatót.
  A Star nem vállal felelősséget a helytelen telepítés, a nem rendeltetésszerű használat vagy a módosítások következtében bekövetkező balesetekért vagy sérülésekért.
  Különösen akkor, ha a nyomtatót magas helyre szereli fel, győződjön meg arról, hogy a nyomtató biztonságosan van rögzítve a falhoz.
  Ha a nyomtató nincs biztonságosan felszerelve és leesik, személyi sérülés vagy a nyomtató károsodása következhet be.
• Győződjön meg arról, hogy a rögzítési felület és a rögzítő csavarok elég erősek a nyomtató felszereléséhez.
  Biztonságosan szerelje fel a nyomtatót, hogy a nyomtató és a csatlakoztatott kábelek súlya ne okozza a nyomtató leesését.
  Ellenkező esetben személyi sérülés vagy a nyomtató károsodása következhet be.
• Ne szerelje fel a nyomtatót instabil helyre vagy olyan helyre, amely rezgésnek és ütéseknek van kitéve.
  Ha a nyomtató leesik, személyi sérülés vagy a nyomtató károsodása következhet be.

1. Rögzítse a tartólemezt a nyomtatóhoz. Ezután húzza meg a mellékelt két csavart a rögzítéshez.

2. Helyezze a nyomtatót a falon lévő csavarok stb. fölé, majd csúsztassa lefelé a helyére. Miután a nyomtatót a helyére tette, ellenőrizze újra a falon lévő csavarokat, hogy megbizonyosodjon arról, hogy elbírják a nyomtató súlyát.


• A nyomtató súlya körülbelül 2,4 kg, amikor a legnagyobb átmérőjű papírtekercs be van helyezve.
• Használjon olyan csavarokat a falon, amelyek nyíró- és kihúzó szilárdsággal is rendelkeznek, hogy legalább 12 kgf (118 N) erőnek ellenálljanak.

3. Nyomja meg a fedélnyitó kart, és nyissa ki a nyomtató fedelét.
4. Helyezze be a papírtekercset az ábra szerint.


A gumitalpak rögzítése

1. Rögzítse a négy gumitalpat az ábrán látható helyeken. Győződjön meg arról, hogy a szennyeződéseket teljesen letörölte a gumitalpak rögzítése előtt.

2. Nyomja meg a fedélnyitó kart, és nyissa ki a nyomtató fedelét.
3. Helyezze be a papírtekercset az ábra szerint.


Hőpapír tekercs specifikáció

Ha a fogyó alkatrészek elfogytak, használja az alábbiakban meghatározottakat.

Megfelelő papírtekercs specifikációk

Vastagság		65~85 µm
Szélesség		79,5±0,5 mm (57,5±0,5 mm a papírtekercs-tartó használatakor)
Külső tekercs átmérő		ø83 mm vagy kevesebb
Felvett papírtekercs szélessége		80+ 0.5-1 mm vagy (58+ 0.5-1 mm a papírtekercs-tartó használatakor)
Mag külső/belső átmérője	Mag külső	ø18±1 mm
	Mag belső	ø12±1 mm
Nyomtatott felület		A tekercs külső széle

Megjegyzés:

1. Ne használjon pasztát vagy ragasztót a papírtekercs vagy a mag rögzítéséhez.
2. Ne hajtsa be a papír végét.
3. A javasolt papírral kapcsolatos információkért keresse fel a következő URL-címet.

http://www.starmicronics.com/support/

Vezérlőpult és egyéb funkciók

Vezérlőpult

1. POWER lámpa (zöld LED) Világít, ha a készülék be van kapcsolva.

Ez a nyomtató nem rendelkezik hálózati kapcsolóval. Miután a tápkábelt csatlakoztatta egy váltóáramú aljzathoz, a nyomtató először akkor kapcsol be, amikor az USB-kábelt egy bekapcsolt számítógéphez csatlakoztatja.

2. ERROR lámpa (piros LED)
   Különböző hibákat jelez a POWER lámpával kombinálva.
3. FEED gomb
   Nyomja meg a FEED gombot a tekercspapír előretolásához.

Lámpajelző

1. Nyomtató állapota

Állapot	POWER lámpa	ERROR lámpa
Nyomtatás	Be	Ki
Nyomtatásra kész	Be	Ki
Rendszer ki	Ki	Ki
Hibák	Lásd a következő oldalt.	Lásd a következő oldalt.

Megjegyzés: A használt USB-porttól függően rövid időbe telhet, amíg a nyomtató a rendszer kikapcsolt módjába lép, miután a számítógépet kikapcsolták.

2. Automatikus helyreállítható hibák

Hiba leírása	POWER lámpa	ERROR lámpa	Helyreállítási feltételek
Fedél nyitva hiba	Be	Be	Automatikusan helyreáll, miután a nyomtató fedelét bezárták.
Tápkábel leválasztási hiba	0,5 másodperces időközönként villog *1	0,5 másodperces időközönként villog *1	Automatikusan helyreáll, miután a tápkábelt csatlakoztatta egy váltóáramú aljzathoz.
Fej magas hőmérséklet érzékelése	0,5 másodperces időközönként villog	Ki	Automatikusan helyreáll, miután a nyomtatófej lehűlt.
Panel magas hőmérséklet érzékelése	2 másodperces időközönként villog	Ki	Automatikusan helyreáll, miután a nyomtató fedelét bezárták.

*1: A POWER és az ERROR lámpák felváltva villognak. Ha a VM és a VCC feszültséghiba egyidejűleg fordul elő, akkor a tápkábel leválasztási hiba jelenik meg, még akkor is, ha a kábel egy aljzathoz van csatlakoztatva. Ilyen esetekben húzza ki a tápkábelt az aljzatból, majd csatlakoztassa újra. Ezután csatlakoztassa az USB-kábelt a számítógéphez, amikor az bekapcsol.

Hiba leírása	POWER lámpa	ERROR lámpa	Helyreállítási feltételek
Papír kifogyott hiba	Be	0,5 másodperces időközönként villog	Automatikusan helyreáll, ha új papírtekercset helyez be, majd bezárja a nyomtató fedelét.

3. Nem helyreállítható hibák

Hiba leírása	POWER lámpa	ERROR lámpa	Helyreállítási feltételek
Fej termisztorhiba	0,5 másodperces időközönként villog	0,5 másodperces időközönként villog	Nem helyreállítható
Panel termisztorhiba	2 másodperces időközönként villog	2 másodperces időközönként villog	Nem helyreállítható
VM feszültséghiba	Ki	1 másodperces időközönként villog	Nem helyreállítható
VCC feszültséghiba	1 másodperces időközönként villog	1 másodperces időközönként villog	Nem helyreállítható
Nem felejtő memória hiba	0,25 másodperces időközönként villog	0,25 másodperces időközönként villog	Nem helyreállítható
USB hiba	5 másodperces időközönként villog	5 másodperces időközönként villog	Nem helyreállítható
CPU hiba	Ki	Ki	Nem helyreállítható
RAM hiba	Ki	Be	Nem helyreállítható

Megjegyzés:

1. Ha nem helyreállítható hiba lép fel, azonnal kapcsolja KI a készüléket.
2. Ha nem helyreállítható hiba lép fel, kérjük, forduljon a forgalmazóhoz javítással kapcsolatban.

4. Papírvágási hiba

Hiba leírása	POWER lámpa	ERROR lámpa	Helyreállítási feltételek
Papírvágási hiba	Ki	0,125 másodperces időközönként villog	Az 1.1-es vagy újabb firmware verziókhoz: Nyissa ki a nyomtató fedelét. Távolítsa el a hiba okát (elakadt papír), és zárja be a nyomtató fedelét. Ekkor a nyomtató helyreáll. Az 1.0-s firmware verzióhoz, vagy ha a nyomtató fedele a vágózár miatt nem nyitható ki: Kövesse a Zárolt vágó kioldása című részben leírt lépéseket.

Megjegyzés: Ha a vágó nem tér vissza a kiinduló helyzetébe, vagy nem hajtja végre a kezdeti mozgást, akkor az nem helyreállítható hibát fog eredményezni.

5. Papír kifogyott hiba

Hiba leírása	POWER lámpa	ERROR lámpa	Helyreállítási feltételek
Papír kifogyott hiba	Be	0,5 másodperces időközönként villog	Automatikusan helyreáll, ha új papírtekercset helyez be, majd bezárja a nyomtató fedelét.

Önnyomtatás

Tesztnyomtatás

1. Ellenőrizze, hogy a számítógép be van-e kapcsolva.
2. Ellenőrizze, hogy a nyomtató tápkábele csatlakoztatva van-e egy váltóáramú aljzathoz.
3. A FEED gombot lenyomva tartva csatlakoztassa az USB-kábelt a számítógéphez.

Elkezdődik a tesztnyomtatás. A verziószám és a nyomtatóbeállítások kinyomtatásra kerülnek.

Miután a nyomtató elkezdi a nyomtatást, engedje el a kezét a FEED gomból.

Az önnyomtatás befejezése után a nyomtató normál módban indul el.

Papírelakadások megelőzése és megszüntetése

Papírelakadások megelőzése

A papírt ne érintse meg kilökés közben és a vágás előtt.

A papír nyomása vagy húzása kilökés közben papírelakadást, papírvágási hibát vagy sortovábbítási hibát okozhat.

Papírelakadás eltávolítása

Ha papírelakadás történik, szüntesse meg az alábbiak szerint.

1. Húzza ki a tápkábelt és válassza le az USB-kábelt.
2. Nyomja a kart maga felé a nyomtató fedelének kinyitásához.
3. Távolítsa el az elakadt papírt.

Megjegyzés: Azon alkatrészek, mint például a termikus fej vagy a gumigörgő sérülésének vagy deformációjának elkerülése érdekében ne húzza erővel a papírt a nyomtató fedelének bezárásával.

4. Helyezze a papírtekercset egyenesen, és óvatosan zárja be a nyomtató fedelét.

1. megjegyzés: Győződjön meg arról, hogy a papír egyenesen van elhelyezve. Ha a nyomtató fedele ferdén elhelyezett papírral van lezárva, papírelakadás következhet be.

2. megjegyzés: Rögzítse a nyomtató fedelét az oldalainak lenyomásával. Ne próbálja meg középen lenyomva bezárni. A fedél nem záródhat be megfelelően.

5. Dugja be a tápkábelt a váltóáramú aljzatba, és csatlakoztassa az USB-kábelt a bekapcsolt számítógéphez. Ezután ellenőrizze, hogy az ERROR LED nem világít-e.

Megjegyzés: Amíg az ERROR LED világít, a nyomtató nem fogad el semmilyen parancsot, például a nyomtatási parancsot, ezért győződjön meg arról, hogy a nyomtató fedele megfelelően van rögzítve.

Figyelmeztető szimbólum

Ezek a címkék a termikus nyomtatófej közelében találhatók. Mivel a termikus nyomtatófej közvetlenül a nyomtatás után forró, ne érintse meg. A statikus elektromosság károsíthatja a termikus nyomtatófejet. A termikus nyomtatófej statikus elektromosságtól való védelme érdekében ne érintse meg.

Ez a szimbólum a vágó közelében található. Soha ne érintse meg a vágó pengéjét, mert megsértheti az ujjait.

Ez a szimbólum a periféria meghajtó csatlakozója közelében található. Ne csatlakoztassa telefonhoz.

Ez a szimbólumcímke vagy -bélyegző a házat vagy a védőlemezt rögzítő csavarok közelében található, amelyeket a szervizszemélyzeten kívül más személyek nem nyithatnak ki. A szervizszemélyzeten kívül más személyek nem távolíthatják el ezeket a csavarokat. A házban lévő nagyfeszültségű területek veszélyesek lehetnek.

Zárolt vágó kioldása

Ha az automatikus vágó lezár, válassza le az USB-kábelt, és húzza ki a tápkábelt a nyomtató kikapcsolásához. Ezután csatlakoztassa újra az USB-kábelt, és dugja be a tápkábelt a nyomtató bekapcsolásához. Ha a nyomtató újraindítása nem oldja ki a zárolt vágót, kövesse az alábbi lépéseket.

Mivel a vágón való munka veszélyes lehet, feltétlenül kapcsolja ki először a nyomtatót.

1. Húzza ki a tápkábelt és válassza le az USB-kábelt.
2. Távolítsa el az elülső fedelet az automatikus vágó feltárásához.

3. Távolítson el minden elakadt papírt.

Legyen óvatos, hogy ne sértse meg a nyomtatót az elakadt papír eltávolítása közben. Mivel a termikus nyomtatófej különösen érzékeny, ügyeljen arra, hogy ne érintse meg.

4. Helyezzen egy Philips csavarhúzót a vágó oldalán lévő kézi működtető furatba, és forgassa el a jobb oldalon látható nyíl irányába, amíg a hátsó fedél ki nem nyílik.

Ha a nyomtató fedele nem nyílik könnyen, ne erőltesse a nyomtató fedelének kinyitását. Forduljon a forgalmazóhoz javításért.

5. Nyissa ki a nyomtató fedelét, távolítson el minden elakadt papírt, majd szerelje vissza a papírtekercset.
6. Szerelje fel az elülső fedelet.

Időszakos tisztítás

A nyomtatott karakterek részben elmosódhatnak a felgyülemlett papírpor és szennyeződés miatt. Az ilyen problémák elkerülése érdekében a papírtartóban és a papírszállítási szakaszban összegyűlt papírport, valamint a hőfej felületén lévő szennyeződéseket rendszeresen el kell távolítani.

Az ilyen tisztítást félévente vagy egymillió soronként javasolt elvégezni.

A hőfej tisztítása

A hőfej felületén felgyülemlett sötét papírpor eltávolításához törölje le alkohollal (etanollal, metanollal vagy izopropil-alkohollal) átitatott pamut törlővel (vagy puha ruhával).

Megjegyzés 1: A hőfej könnyen megsérül, ezért puha ruhával tisztítsa meg, ügyelve arra, hogy ne karcolja meg.

Megjegyzés 2: Ne kísérelje meg a hőfejet közvetlenül a nyomtatás után tisztítani, amikor a hőfej forró.

Megjegyzés 3: Ügyeljen a hőfej károsodásának kockázatára a tisztítás során keletkező statikus elektromosság miatt.

Megjegyzés 4: Csak az alkohol teljes száradása után kapcsolja be a készüléket.

A gumigörgő tisztítása

Használjon száraz, puha ruhát a gumigörgőn felgyülemlett por letörléséhez. Forgassa el a hengert a teljes felület tisztításához.

A papírtartó és a környező terület tisztítása

Tisztítsa meg a papírtartót a felgyülemlett törmeléktől, portól, papírrészecskéktől, ragasztótól stb.

Hivatkozások

• Globális támogatási oldal - Star Micronics globális támogatási központ

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Star futurePRNT ECO TSP100, TSP143IIU kézikönyv letöltése

Elérhető nyelvek
