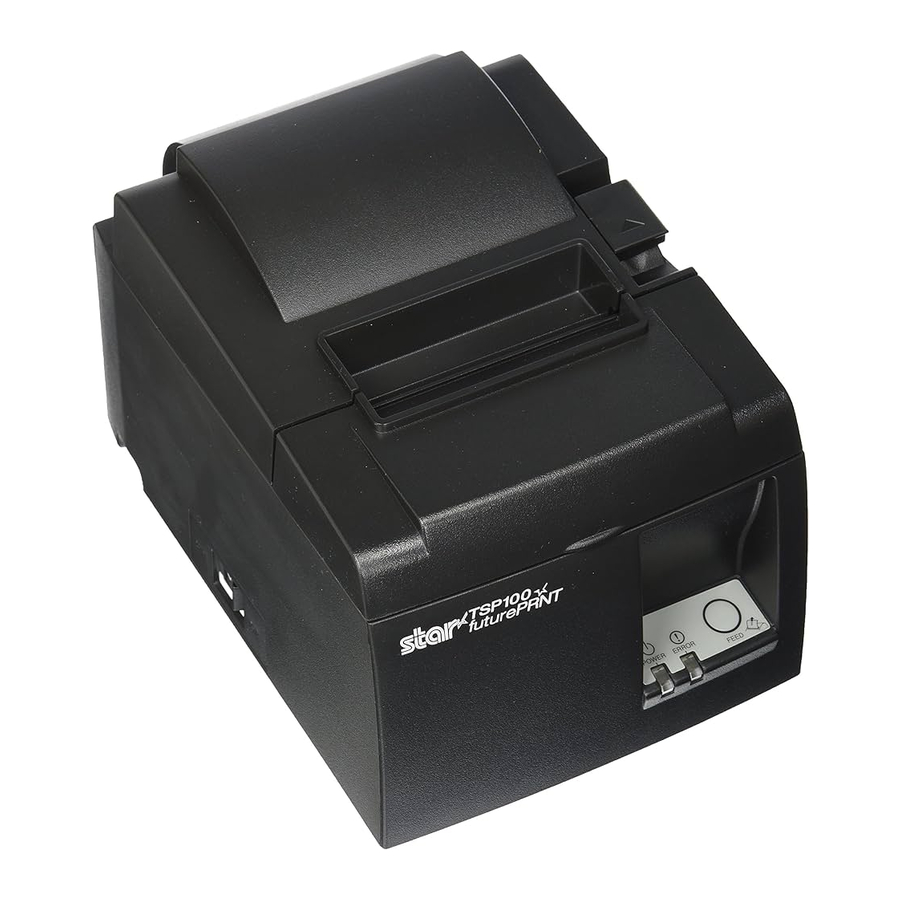

Star futurePRNT ECO TSP100, TSP143IIU Qo'llanmasi

Qadoqdan chiqarish va o'rnatish

Qadoqlash

Qurilmani qadoqdan chiqargandan so'ng, barcha kerakli aksessuarlar to'plamga kiritilganligini tekshiring.

1-1-rasm Qadoqlash

Agar biror narsa etishmasa, printerni sotib olgan dileringizga murojaat qiling va etishmayotgan qismni etkazib berishni so'rang. Shuni yodda tutingki, printerni qayta qadoqlashingiz va uni keyinroq biror joyga yuborishingiz kerak bo'lsa, asl quti va barcha qadoqlash materiallarini saqlab qo'yish yaxshi fikrdir.

Printer uchun joy tanlash

Prinerni amalda qadoqlashdan oldin, uni qaerda ishlatmoqchi ekanligingiz haqida bir necha daqiqa o'ylab ko'rishingiz kerak. Buni qilayotganda quyidagi fikrlarni yodda tuting.

• Printer tebranishga duchor bo'lmaydigan qattiq, tekis yuzani tanlang.
• Quvvat uchun ulanishni rejalashtirayotgan rozetka yaqin va to'siqsiz bo'lishi kerak.
• Printer siz ikkalasini ulashingiz uchun xost kompyuteringizga etarlicha yaqin ekanligiga ishonch hosil qiling.
• Printer to'g'ridan-to'g'ri quyosh nuriga ta'sir qilmasligiga ishonch hosil qiling.
• Printer isitgichlar va haddan tashqari issiqlikning boshqa manbalaridan uzoqda ekanligiga ishonch hosil qiling.
• Atrof toza, quruq va changsiz ekanligiga ishonch hosil qiling.
• Printer ishonchli rozetkaga ulanganligiga ishonch hosil qiling. U nusxa ko'chiruvchi, muzlatgichlar yoki quvvat kuchlanishiga olib keladigan boshqa qurilmalar bilan bir xil elektr zanjirida bo'lmasligi kerak.
• Prinerni ishlatayotgan xona juda nam bo'lmasligiga ishonch hosil qiling.
• Prinerni utilizatsiya qilishda mahalliy qoidalarga rioya qiling.
• Ushbu qurilma DC motor va elektr kontakt nuqtasiga ega bo'lgan kalitlardan foydalanadi. Kremniy gazi o'zgaruvchan bo'lib qolishi mumkin bo'lgan muhitda qurilmadan foydalanishdan saqlaning.

• Agar uskunangiz tutun chiqarsa, g'alati hid chiqarsa yoki g'ayrioddiy shovqin chiqarsa, darhol uni o'chiring. Darhol uskunani elektrdan uzing va maslahat olish uchun dileringizga murojaat qiling.
• Hech qachon ushbu mahsulotni o'zingiz ta'mirlashga urinmang. Noto'g'ri ta'mirlash ishlari xavfli bo'lishi mumkin.
• Hech qachon ushbu mahsulotni qismlarga ajratmang yoki o'zgartirmang. Ushbu mahsulotni buzish jarohat, yong'in yoki elektr toki urishiga olib kelishi mumkin.

Nomenklatura

Mahsulot xususiyatlari

Mahsulot xususiyatlari

• Ushbu printer quvvat tugmasi bilan jihozlanmagan. Printer, printer ulangan kompyuter yoqilganda yoqiladi.
• Qog'oz chiqarilgandan so'ng, qog'ozning etakchi qirrasidagi chetni qisqartirish uchun rulon qog'ozi qayta o'raladi, bu esa ishlatiladigan qog'oz miqdorini kamaytiradi.
• Kichik bosib chiqarish orqali ishlatiladigan qog'oz miqdori kamayadi.
• Kompyuter kutish yoki uyqu rejimiga kirganda, printer quvvat sarfini kamaytirish uchun avtomatik ravishda bosib chiqarishga tayyor rejimga yoki tizim o'chirish rejimiga o'tadi.
• Printer bosib chiqarmayotganda, printer keyingi bosib chiqarish ishini kutayotganda quvvat sarfini kamaytirish uchun avtomatik ravishda bosib chiqarishga tayyor rejimga o'tadi.

(Biroq, kompyuter konfiguratsiyasi va ulanish muhitiga qarab, yuqoridagi funktsiya ishlamasligi mumkin.)

Ishlash rejimlari

• Tizim o'chirish rejimi Kompyuter o'chirilganda, printer o'chadi.
• Chop etishga tayyor rejim Printer bosib chiqarmayotganda, printer quvvat sarfini kamaytirish uchun avtomatik ravishda bosib chiqarishga tayyor rejimga o'tadi.
• Chop etish Printer bosib chiqarmoqda (shu jumladan, rulon qog'ozi berilganda)

O‘rnatish

Elektr shnurini ulash

1. Voltajning elektr rozetkasiga mos kelishiga ishonch hosil qilish uchun printerning orqa yoki pastki qismidagi yorliqni tekshiring. Shuningdek, elektr shnuridagi vilka elektr rozetkasiga mos kelishiga ishonch hosil qiling.
2. Agar elektr shnuri printerga ulanmagan bo'lsa, tegishli uchini printerning orqa tomonidagi AC kirish joyiga ulang.
3. Elektr shnurini to‘g‘ri yerga ulangan AC rozetkasiga ulang.


Agar printeringizning pastki qismidagi yorliqda ko'rsatilgan voltaj sizning hududingiz uchun voltajga mos kelmasa, darhol dileringizga murojaat qiling.

Printerdan uzoq vaqt davomida foydalanmaslikni rejalashtirganingizda, uni elektr rozetkasidan uzib qo'yishni tavsiya qilamiz. Shuning uchun, printerni shunday joylashtirishingiz kerakki, u ulangan elektr rozetkasi yaqin va kirish oson bo'lsin

USB kabelini printerga ulash

Kabelni rasmda ko'rsatilgandek kabel ushlagichi orqali o'tkazing. Keyin USB interfeysi kabelini printerga ulang.

USB ulanishlari bo'yicha ehtiyot choralari

1. Sozlamalar va konfiguratsiyalarga qarab, printer ulanish muhiti shartlariga javob bersa ham, ba'zi kompyuterlar bilan to'g'ri ishlamasligi mumkin. Bundan tashqari, USB hub yoki USB kengaytma platasi orqali ulanishlar yoki uyda qurilgan yoki o'zgartirilgan kompyuterlar uchun ishlash kafolatlanmaydi.
2. USB kabelini to'g'ridan-to'g'ri kompyuterning USB portiga ulang. Agar printer USB hub yoki boshqa qurilma orqali ulangan bo'lsa, printer to'g'ri ishlamasligi mumkin.
3. Ushbu printer ishga tushirish kabi operatsiyalar davomida ma'lum vaqt davomida 100 mA/USB port yoki undan ko'p elektr tokini talab qiladi. Agar elektr toki 100 mA dan kam bo'lsa, quyidagi qurilmalar noto'g'ri ishlashi mumkin.

• Ushbu printer
• Kompyuterning boshqa USB portlariga ulangan qurilmalar

Periferik qurilmaga ulanish

Periferik qurilmani printerga modulli vilka yordamida ulashingiz mumkin. Quyida ferrit yadroni qanday o'rnatish va haqiqiy ulanishni amalga oshirish tasvirlangan. E'tibor bering, ushbu printer modulli vilka yoki sim bilan birga kelmaydi, shuning uchun o'zingizga mos keladiganini olish sizning vazifangiz.

Ulanishlarni amalga oshirishdan oldin printer o'chirilgan va AC rozetkasidan uzilganligiga va kompyuter o'chirilganligiga ishonch hosil qiling.

1. Periferik disk kabelini printerning orqa panelidagi ulagichga ulang.

Telefon liniyasini periferik disk ulagichiga ulamang. Bunga rioya qilmaslik printerga zarar yetkazishi mumkin.

Shuningdek, xavfsizlik maqsadida, tashqi disk ulagichiga hech qanday sim tortmang, agar u periferik kuchlanishni o'tkazishi mumkin bo'lsa.

Quvvatni yoqish va o'chirish

Ushbu printer quvvat tugmasi bilan jihozlanmagan.

1. Printerni yoqish uchun quyidagi to'rtta shart zarur.

• Kompyuter yoqilgan.
• Printerning elektr shnuri AC rozetkasiga ulangan.
• Printer USB kabeli yordamida kompyuterga ulangan.
• Uxlash tugmasi mavjud bo'lganda Active (faol)ga o'rnatiladi.


2. Agar printer noto'g'ri ishlayotgan bo'lsa, printerni o'chirish uchun elektr shnurini uzing va USB kabelini ajratib oling.

Quvvatni yoqish (Chop etishga tayyor rejim)

Quvvatni yoqishning ikki yo'li mavjud. Uxlash tugmasi mavjud bo'lganda, uning Active (faol) holatga o'rnatilganligini tekshiring.

1. Quvvatni qo'lda yoqish
   Printerning elektr shnuri AC rozetkasiga ulanganligiga ishonch hosil qiling. USB kabelini yoqilgan kompyuterning USB portiga ulang. USB kabeli ulanganda, printer yoqiladi va boshqaruv panelidagi POWER (quvvat) indikatori yonadi.
2. Quvvatni avtomatik ravishda yoqish
   Printerning elektr shnuri AC rozetkasiga ulanganligiga ishonch hosil qiling. USB kabeli o'chirilgan kompyuterning USB portiga ulanganligiga ishonch hosil qiling. Kompyuter yoqilganda, printer yoqiladi va boshqaruv panelidagi POWER (quvvat) indikatori yonadi.

Quvvatni o'chirish (Tizim o'chirilgan rejim)

Quvvatni o'chirishning ikki yo'li mavjud.

1. Quvvatni qo'lda o'chirish
   USB kabelini ajratib oling. Uxlash tugmasi mavjud bo'lganda, uxlash tugmasini Sleep (uxlash) holatiga o'rnatish orqali ham quvvatni o'chirishingiz mumkin.
2. Quvvatni avtomatik ravishda o'chirish
   Kompyuterni o'chiring. Kompyuter kutish rejimiga o'tganda yoki uyquga ketganda, printer ham o'chadi.

Ushbu holatda printer oz miqdorda quvvat oladi va hali ham ishlaydi. Quvvatni butunlay o'chirish uchun USB kabelini va elektr kabelini ajratib oling.

• Printerga ulangan kompyuterga qarab, kompyuter o'chirilgan bo'lsa ham, printer tizim o'chirilgan rejimga kirmasligi mumkin.
• Foydalanilayotgan hub turiga qarab, kompyuter o'chirilgan bo'lsa ham, printer tizim o'chirilgan rejimga kirmasligi mumkin.

USB ulanishlari bo'yicha ehtiyot choralari

1. Sozlamalar va konfiguratsiyalarga qarab, printer ulanish muhiti shartlariga javob bersa ham, ba'zi kompyuterlar bilan to'g'ri ishlamasligi mumkin. Bundan tashqari, USB hub yoki USB kengaytma platasi orqali ulanishlar yoki uyda qurilgan yoki o'zgartirilgan kompyuterlar uchun ishlash kafolatlanmaydi.
2. USB kabelini to'g'ridan-to'g'ri kompyuterning USB portiga ulang. Agar printer USB hub yoki boshqa qurilma orqali ulangan bo'lsa, printer to'g'ri ishlamasligi mumkin.
3. Ushbu printer ishga tushirish kabi operatsiyalar davomida ma'lum vaqt davomida 100 mA/USB port yoki undan ko'p elektr tokini talab qiladi. Agar elektr toki 100 mA dan kam bo'lsa, quyidagi qurilmalar noto'g'ri ishlashi mumkin.

• Ushbu printer
• Kompyuterning boshqa USB portlariga ulangan qurilmalar

Qog'oz rulonini yuklash

79,5 mm kenglikdagi qog'oz rulonidan foydalanish

Printer xususiyatlariga mos keladigan rulonli qog'ozdan foydalanishga ishonch hosil qiling.

Agar 57,5 mm kenglikdagi qog'oz rulonidan foydalanilsa, qog'oz ruloni ushlagichini keyingi sahifada ko'rsatilgandek o'rnating.

1. Qopqoqni ochish dastasini bosing va printer qopqog'ini oching.

2. Rulonning yo'nalishini kuzatib, qog'oz rulonini ichi bo'sh joyga o'rnating va qog'ozning old qismini o'zingizga torting.

Qog'ozning uchini diagonal ravishda tortmang, chunki bu qog'ozning tiqilib qolishiga yoki qiyshayishiga olib keladi.

3. Yopish uchun printer qopqog'ining ikkala tomonini pastga bosing.

   Eslatma: Printer qopqog'i mahkam yopilganligiga ishonch hosil qiling.
4. Agar printer qopqog'i quvvat yoqilgandan keyin yopilsa, kesgich avtomatik ravishda ishlaydi va qog'ozning old tomoni kesiladi.

57,5 mm kenglikdagi qog'oz rulonidan foydalanish

57,5 mm kenglikdagi qog'oz rulonidan foydalanilganda, yetkazib berilgan qog'oz yo'riqnomasini printerga o'rnating. Samarali chop etish kengligini (rulonli qog'oz kengligi) o'zgartirish uchun Konfiguratsiyadagi Chop etish kengligi sozlamasini o'zgartiring. Chop etish kengligi sozlamasi haqida batafsil ma'lumot olish uchun CD-ROMdagi "Hujjatlar" papkalarida joylashgan dasturiy ta'minot qo'llanmasiga qarang.

1. Qog'oz ruloni ushlagichini qurilmaga joylashtiring, yordamchi rolikka tegmaslikka ishonch hosil qiling va keyin ushlagichni ko'rsatilgandek uyalarga joylashtiring.

2. "A" bilan belgilangan joyni pastga bosib, qog'oz yo'riqnomasini mahkamlang, toki u joyiga tushguncha.


Eslatma: 57,5 mm kenglikdagi qog'oz rulonidan foydalangandan so'ng, 79,5 mm kenglikdagi qog'oz ruloniga o'tmang. (Buning sababi, printerning boshi bosim o'tkazgich bilan bevosita aloqada bo'lgan boshning bir qismi natijasida yomonlashgan.)

Ogohlantirish belgisi

Ushbu yorliqlar termal bosma bosh yaqinida joylashgan.
Termal bosma bosh chop etishdan so'ng darhol issiq bo'lgani uchun unga tegmang. Statik elektr termal bosma boshni shikastlashi mumkin. Termal bosma boshni statik elektrdan himoya qilish uchun unga tegmang.

Bu belgi kesgich yaqiniga joylashtirilgan. Hech qachon kesgich pichog'iga tegmang, chunki barmoqlaringizni jarohatlashingiz mumkin.

Bu belgi periferik drayver ulagichi yaqiniga joylashtirilgan. Buni telefonga ulamang.

Ushbu belgi yorlig'i yoki shtamp korpusni yoki himoya plastinkasini mahkamlaydigan vintlar yaqiniga joylashtirilgan bo'lib, ularni xizmat ko'rsatuvchi xodimlardan boshqa shaxslar ochmasligi kerak. Xizmat ko'rsatuvchi xodimlardan boshqa shaxslar ushbu vintlarni olib tashlamasligi kerak. Korpusdagi yuqori kuchlanishli joylar xavfli bo'lishi mumkin.

1. Kesgich pichog'iga tegmang.

• Qog'oz chiqarish uyasida kesgich mavjud. Chop etish jarayonida qog'oz chiqarish uyasiga qo'lingizni kiritibgina qolmay, chop etish jarayoni bo'lmaganda ham hech qachon qo'lingizni uyaga kiritmang.
• Qog'ozni almashtirishda printer qopqog'ini ochish mumkin. Biroq, kesgich pichog'i printer qopqog'ining ichki qismida bo'lgani uchun, yuzingizni yoki qo'llaringizni kesgich pichog'iga juda yaqin joylashtirmaslikka harakat qiling.

2. Chop etish paytida va undan keyin darhol termal bosh atrofidagi joy juda issiq bo'ladi. Unga tegmang, aks holda kuyishingiz mumkin.
3. Agar uskunadan tutun, g'alati hid yoki g'ayrioddiy shovqin chiqsa, darhol uni elektr tarmog'idan uzing va maslahat olish uchun dileringizga murojaat qiling.
4. Hech qachon ushbu mahsulotni o'zingiz ta'mirlashga urinmang. Noto'g'ri ta'mirlash ishlari xavfli bo'lishi mumkin.
5. Hech qachon ushbu mahsulotni qismlarga ajratmang yoki o'zgartirmang. Ushbu mahsulotga aralashish jarohat, yong'in yoki elektr toki urishiga olib kelishi mumkin.

1. Qo'lingiz bilan printer qopqog'ini bosib turgan holda, qopqoqni ochish dastasini ishlatmang.
2. Chop etish jarayonida yoki avtomatik kesgich ishlayotganida, qopqoqni ochish dastasini bosmang va printer qopqog'ini ochmang.
3. Printer qopqog'i yopiq bo'lganda qog'ozni itarmang.
4. Isitish elementi va termal boshqaruv drayveri IC osongina shikastlanadi. Ularga metall buyumlar, zımpara va hokazo bilan tegmang.
5. Agar termal bosh isitish elementi qo'llaringiz bilan teginish natijasida ifloslangan bo'lsa, chop etish sifati yomonlashishi mumkin. Termal bosh isitish elementiga tegmang.
6. Termal bosh drayveri IC statik elektrdan shikastlanish xavfi mavjud. Hech qachon to'g'ridan-to'g'ri ICga tegmang.
7. Agar tavsiya etilganidan boshqa qog'oz ishlatilsa, termal boshning bosma sifati va ishlash muddati kafolatlanmaydi. Xususan, [Na+, K+, C1-] o'z ichiga olgan qog'oz termal boshning ishlash muddatini keskin qisqartirishi mumkin. Iltimos, ehtiyot bo'ling.
8. Boshning old yuzasida kondensatsiya va hokazolardan namlik bo'lsa, printerni ishlatmang.
9. Termal qog'ozning bosilgan qismi elektr zaryadlangan bo'lishi mumkin. Agar printer vertikal ravishda joylashtirilgan bo'lsa yoki devorga o'rnatilgan bo'lsa, qog'ozning kesilgan qismi tushish o'rniga printerga yopishishi mumkin. Agar siz erkin tushadigan qog'ozlarni saqlaydigan stakerdan foydalansangiz, bu muammo tug'dirishi mumkinligidan ogoh bo'ling.
10. Foydalanish vaqtida qog'oz kengligini o'zgartirmang. Termal bosma kallak, rezina rolik va kesgich qog'oz kengligiga qarab turlicha eskiradi. Bu bosib chiqarish yoki kesgich harakatining noto'g'ri ishlashiga olib kelishi mumkin.
11. Printerni qopqog'i ochiq holda tashmang va uni qopqoqdan ushlab turmang.
12. Ulagich kabelini, quvvat shnurini yoki ulangan naqd pul tortmasi kabelini kuch bilan tortmang. Ulagichni ajratish uchun ulagichni printerdagi ulagich qismidan ortiqcha kuchlanish bermasdan ushlab turganingizga ishonch hosil qiling
13. Agar printeringiz tiqilib qolsa, USB kabelini ulab/chiqarib uni qayta o'rnatishingiz kerak. Biroq, ulab/chiqarish oraliqlari 5 soniya yoki undan ko'proq bo'lishi kerak. Qisqaroq oraliq noto'g'ri ishlashga olib kelishi mumkin.
14. Chop etish vaqtida kompyuterni o'chirmang yoki kompyuterni kutish rejimiga qo'ymang.
15. Ishlayotgan vaqtda quvvat shnurini uzmang yoki USB kabelini uzmang.

Avtomatik kesgichdan foydalanish bo'yicha eslatmalar

1. Agar kesgich xato yuz bergandan keyin o'zining uy holatida bo'lmasa, avval xato sababini bartaraf eting; keyin quvvatni qayta yoqing.
2. Bosilgan maydonning oxiridan kesish joyigacha 5 mm yoki undan ko'proq chegara tavsiya etiladi.
3. Kesish paytida qog'ozni olib tashlashga urinmang, chunki bu qog'oz tiqilib qolishiga olib kelishi mumkin

Aksessuarlarni biriktirish

Printerni devorga o'rnatishda quyidagi aksessuarlar zarur.

• Yuqori yo'naltiruvchi va ikkita gardishli vint
• Ushlagich plastinasi va ikkita gardishsiz vint

Printerni vertikal holatda joylashtirishda quyidagi aksessuarlar zarur.

• Yuqori yo'naltiruvchi va ikkita gardishli vint
• To'rtta rezina oyoq

Yuqori yo'naltiruvchini biriktirish

1. Qopqoqni ochish dastagini bosing va printer qopqog'ini oching.
2. Yo'naltirgichdagi ilgaklar joyiga tushguncha yuqori yo'naltiruvchini valga moslang.
3. Yuqori yo'naltiruvchini mahkamlash uchun yetkazib berilgan ikkita vintni (M3x6 gardishli vintlar) torting.



Ushlagich plastinasini biriktirish

• Ushlagich plastinasi printerning o'ziga qo'shilgan vintlar yordamida biriktiriladi va devorga o'rnatilgan vintlarga ulanadi.
• Devordagi vintlar kiritilmagan. Devor materialiga (yog'och, po'lat nur, beton va boshqalar) mos keladigan tijorat maqsadlarida mavjud vintlardan (diametri 4 mm) foydalaning.
• Eng katta diametrli rulon qog'ozi yuklanganida printerning og'irligi taxminan 2,4 kg ni tashkil qiladi. Kamida 12 kgf (118 N) kuchga bardosh berish uchun kesish va tortish kuchiga ega bo'lgan devordagi vintlardan foydalaning.

O'rnatish bo'yicha ehtiyot choralari

Ushbu ogohlantirish e'tiborga olinmasa, shaxsiy jarohatlarga yoki mol-mulkka zarar yetkazishi mumkin bo'lgan ma'lumotlarni ko'rsatadi.

• Belgilangan vintlar va printerni devorga o'rnatish uchun malakali xodimlarga murojaat qiling.
  Star noto'g'ri o'rnatish, noto'g'ri foydalanish yoki o'zgartirishlar natijasida yuzaga keladigan har qanday baxtsiz hodisalar yoki jarohatlar uchun javobgar emas.
  Ayniqsa, printerni baland joyga o'rnatayotganda, printer devorga mustahkam o'rnatilganligiga ishonch hosil qiling.
  Agar printer mustahkam o'rnatilmagan bo'lsa va tushib ketsa, shaxsiy jarohatlar yoki printerga zarar yetishi mumkin.
• O'rnatish yuzasi va o'rnatish vintlari printerni o'rnatish uchun yetarli darajada mustahkam ekanligiga ishonch hosil qiling.
  Printerni shunday o'rnatingki, printerning og'irligi va ulangan kabellar printerning tushishiga sabab bo'lmasin.
  Aks holda, shaxsiy jarohatlar yoki printerga zarar yetishi mumkin.
• Printerni beqaror joyga yoki tebranish va zarbalarga ta'sir qiladigan joyga o'rnatmang.
  Agar printer tushib ketsa, shaxsiy jarohatlar yoki printerga zarar yetishi mumkin.

1. Ushlab turuvchi plastinani printerga biriktiring. Keyin uni joyida mahkamlash uchun yetkazib berilgan ikkita vintni torting.

2. Printerni devordagi vintlar ustiga qo'ying va uni joyiga qo'yish uchun pastga suring. Printerni joyiga qo'ygandan so'ng, uning og'irligini ko'tarishga qodirligiga ishonch hosil qilish uchun devordagi vintlarni yana bir bor tekshiring.


• Eng katta diametrli rulon qog'ozi yuklanganida printerning og'irligi taxminan 2,4 kg ni tashkil qiladi.
• Kamida 12 kgf (118 N) kuchga bardosh berish uchun kesish va tortish kuchiga ega bo'lgan devordagi vintlardan foydalaning.

3. Qopqoqni ochish dastagini bosing va printer qopqog'ini oching.
4. Rasmda ko'rsatilgandek rulon qog'ozini joylashtiring.


Rezina oyoqlarni biriktirish

1. To'rtta rezina oyoqni rasmda ko'rsatilgan joylarga biriktiring. Rezina oyoqlarni biriktirishdan oldin har qanday ifloslanish butunlay artilganligiga ishonch hosil qiling.

2. Qopqoqni ochish dastagini bosing va printer qopqog'ini oching.
3. Rasmda ko'rsatilgandek rulon qog'ozini joylashtiring.


Termal rulon qog'ozining spetsifikatsiyasi

Sarflanadigan qismlar tugasa, quyida ko'rsatilganlardan foydalaning.

Mos keladigan qog'oz rulonining spetsifikatsiyalari

Qalinligi		65~85 µm
Kengligi		79.5±0.5 mm (qog'oz rolik ushlagichi ishlatilganda 57.5±0.5 mm)
Tashqi rulon diametri		ø83 mm yoki undan kam
Qog'oz rulonining kengligini oling		80+ 0.5-1 mm yoki (qog'oz rolik ushlagichi ishlatilganda 58+ 0.5-1 mm)
O'zak tashqi/ichki diametri	O'zak tashqi	ø18±1 mm
	O'zak ichki	ø12±1 mm
Bosilgan sirt		Rulonning tashqi qirrasi

Eslatma:

1. Rulon qog'ozini yoki uning o'zagini mahkamlash uchun pasta yoki yelim ishlatmang.
2. Qog'ozning dum qismini buklamang.
3. Tavsiya etilgan qog'oz haqida ma'lumot olish uchun quyidagi URL manziliga o'ting.

http://www.starmicronics.com/support/

Boshqaruv paneli va boshqa funksiyalar

Boshqaruv paneli

1. POWER lamp (Yashil LED) Quvvat yoqilganda yonadi.

Ushbu printer quvvat tugmasi bilan jihozlanmagan. Elektr kabelini rozetkaga ulagandan so'ng, printer quvvati birinchi marta USB kabeli yoqilgan kompyuterga ulanganda yoqiladi.

2. ERROR lamp (Qizil LED)
   POWER lampasi bilan birgalikda turli xatolarni ko'rsatadi.
3. FEED tugmasi
   Rulonli qog'ozni berish uchun FEED tugmasini bosing.

Lampa indikatori

1. Printer holati

Holat	POWER lampasi	ERROR lampasi
Chop etish	Yoqilgan	O'chirilgan
Chop etishga tayyor	Yoqilgan	O'chirilgan
Tizim o'chirilgan	O'chirilgan	O'chirilgan
Xatolar	Keyingi sahifaga qarang.	Keyingi sahifaga qarang.

Eslatma: Ishlatilgan USB portiga qarab, kompyuter o'chirilgandan so'ng printerning tizim o'chirilgan rejimiga kirishi uchun biroz vaqt ketishi mumkin.

2. Avtomatik ravishda tiklanadigan xatolar

Xato tavsifi	POWER lampasi	ERROR lampasi	Tiklash shartlari
Qopqoq ochiq xatosi	Yoqilgan	Yoqilgan	Printer qopqog'i yopilgandan so'ng avtomatik ravishda tiklanadi.
Quvvat kabelining uzilishi xatosi	0,5 soniya interval bilan miltillaydi *1	0,5 soniya interval bilan miltillaydi *1	Elektr kabeli rozetkaga ulangandan so'ng avtomatik ravishda tiklanadi.
Boshning yuqori haroratini aniqlash	0,5 soniya interval bilan miltillaydi	O'chirilgan	Chop etish boshi soviganidan keyin avtomatik ravishda tiklanadi.
Plataning yuqori haroratini aniqlash	2 soniya interval bilan miltillaydi	O'chirilgan	Printer qopqog'i yopilgandan so'ng avtomatik ravishda tiklanadi.

*1: POWER va ERROR lampalari navbatma-navbat miltillaydi. Agar VM va VCC kuchlanish xatoliklari bir vaqtning o'zida yuzaga kelsa, kabel rozetkaga ulangan bo'lsa ham, elektr kabelining uzilishi xatosi ko'rsatiladi. Bunday hollarda, elektr kabelini rozetkadan uzing, so'ngra uni qayta ulang. Keyin USB kabelini kompyuterga quvvat olganda ulang.

Xato tavsifi	POWER lampasi	ERROR lampasi	Tiklash shartlari
Qog'oz tugashi xatosi	Yoqilgan	0,5 soniya interval bilan miltillaydi	Yangi qog'oz rulonini yuklash, so'ngra printer qopqog'ini yopish orqali avtomatik ravishda tiklanadi.

3. Tiklanmaydigan xatolar

Xato tavsifi	POWER lampasi	ERROR lampasi	Tiklash shartlari
Bosh termistor xatosi	0,5 soniya interval bilan miltillaydi	0,5 soniya interval bilan miltillaydi	Tiklanmaydi
Plata termistor xatosi	2 soniya interval bilan miltillaydi	2 soniya interval bilan miltillaydi	Tiklanmaydi
VM kuchlanish xatosi	O'chirilgan	1 soniya interval bilan miltillaydi	Tiklanmaydi
VCC kuchlanish xatosi	1 soniya interval bilan miltillaydi	1 soniya interval bilan miltillaydi	Tiklanmaydi
O'zgaruvchan bo'lmagan xotira xatosi	0,25 soniya interval bilan miltillaydi	0,25 soniya interval bilan miltillaydi	Tiklanmaydi
USB xatosi	5 soniya interval bilan miltillaydi	5 soniya interval bilan miltillaydi	Tiklanmaydi
CPU xatosi	O'chirilgan	O'chirilgan	Tiklanmaydi
RAM xatosi	O'chirilgan	Yoqilgan	Tiklanmaydi

Eslatma:

1. Agar tiklanmaydigan xato yuzaga kelsa, darhol quvvatni o'chiring.
2. Agar tiklanmaydigan xato yuzaga kelsa, ta'mirlash uchun dilerga murojaat qiling.

4. Qog'oz kesish xatosi

Xato tavsifi	POWER lampasi	ERROR lampasi	Tiklash shartlari
Qog'oz kesish xatosi	O'chirilgan	0,125 soniya interval bilan miltillaydi	1.1 yoki undan keyingi dasturiy ta'minot versiyasi uchun: Printer qopqog'ini oching. Xatoning sababini (qog'oz tiqilib qolishi) bartaraf eting va printer qopqog'ini yoping. Shundan so'ng, printer tiklanadi. 1.0 dasturiy ta'minot versiyasi uchun yoki agar kesuvchi qulfi tufayli printer qopqog'ini ochib bo'lmasa: Qulflangan kesuvchini bo'shatish bo'limida tavsiflangan amallarni bajaring.

Eslatma: Agar kesuvchi o'zining boshlang'ich holatiga qaytmasa yoki boshlang'ich harakatni bajarmasa, bu tiklanmaydigan xatoga olib keladi.

5. Qog'oz tugashi xatosi

Xato tavsifi	POWER lampasi	ERROR lampasi	Tiklash shartlari
Qog'oz tugashi xatosi	Yoqilgan	0,5 soniya interval bilan miltillaydi	Yangi qog'oz rulonini yuklash, so'ngra printer qopqog'ini yopish orqali avtomatik ravishda tiklanadi.

O'z-o'zini chop etish

Sinov chop etish

1. Kompyuter yoqilganligiga ishonch hosil qiling.
2. Printerning elektr kabeli rozetkaga ulanganligiga ishonch hosil qiling.
3. FEED (берuш) tugmasini bosib ushlab turganda, USB kabelini kompyuterga ulang.

Sinov chop etish boshlanadi. Versiya raqami va printer sozlamalari chop etiladi.

Printer chop etishni boshlaganidan so'ng, qo'lingizni FEED (берuш) tugmasidan olib tashlang.

O'z-o'zini chop etish tugagandan so'ng, printer normal rejimda ishlay boshlaydi.

Qog'oz tiqilib qolishining oldini olish va tozalash

Qog'oz tiqilib qolishining oldini olish

Qog'oz chiqarish vaqtida va kesilishidan oldin tegmaslik kerak.

Chiqarish vaqtida qog'ozni bosish yoki tortish qog'oz tiqilib qolishiga, qog'ozni kesishda nosozlikka yoki chiziqni berishda nosozlikka olib kelishi mumkin.

Qog'oz tiqilib qolishini bartaraf etish

Agar qog'oz tiqilib qolsa, uni quyida ko'rsatilgandek tozalang.

1. Elektr kabelini uzing va USB kabelini ajratib oling.
2. Printer qopqog'ini ochish uchun richagni o'zingizga tomon torting.
3. Tiqilib qolgan qog'ozni olib tashlang.

Eslatma: Issiqlik boshi yoki rezina rolik kabi qismlarning shikastlanishi yoki deformatsiyasining oldini olish uchun printer qopqog'i yopiq holda qog'ozni kuch bilan tortmang.

4. Qog'oz rulonini to'g'ri holatda joylashtiring va printer qopqog'ini ehtiyotkorlik bilan yoping.

1-eslatma: Qog'oz to'g'ri joylashtirilganligiga ishonch hosil qiling. Agar printer qopqog'i qog'oz qiyshaygan holda yopilsa, qog'oz tiqilib qolishi mumkin.

2-eslatma: Printer qopqog'ini yon tomonlariga bosib qulflang. Uni markazga bosib yopishga urinmang. Qopqoq to'g'ri qulflanmasligi mumkin.

5. Elektr kabelini rozetkaga ulang va USB kabelini yoqilgan kompyuterga ulang. Keyin ERROR LED yoritilmaganligiga ishonch hosil qiling.

Eslatma: ERROR LED yoritilgan bo'lsa, printer hech qanday buyruqlarni, masalan, chop etish buyrug'ini qabul qilmaydi, shuning uchun printer qopqog'i to'g'ri qulflanganligiga ishonch hosil qiling.

Ogohlantirish belgisi

Ushbu yorliqlar issiqlik chop etish boshi yaqinida joylashgan. Issiqlik chop etish boshi chop etilgandan so'ng darhol issiq bo'lganligi sababli, unga tegmang. Statik elektr toki issiqlik chop etish boshiga zarar etkazishi mumkin. Issiqlik chop etish boshini statik elektrdan himoya qilish uchun unga tegmang.

Ushbu belgi kesuvchi yaqinida joylashgan. Barmoqlaringizni jarohatlashingiz mumkinligi sababli, hech qachon kesuvchi pichog'iga tegmang.

Ushbu belgi tashqi qurilma ulagichi yaqinida joylashgan. Buni telefonga ulamang.

Ushbu belgi yorlig'i yoki shtampi korpusni yoki himoya panelini mahkamlaydigan vintlar yaqinida joylashgan bo'lib, ularni xizmat ko'rsatuvchi xodimlaridan boshqa shaxslar ochmasligi kerak. Xizmat ko'rsatuvchi xodimlardan boshqa shaxslar ushbu vintlarni echmasligi kerak. Korpusdagi yuqori voltli joylar xavfli bo'lishi mumkin.

Qulflangan kesuvchini bo'shatish

Agar avtomatik kesuvchi qulflanib qolsa, USB kabelini uzing va printer o'chirilishi uchun elektr kabelini uzing. Keyin USB kabelini qayta ulang va printer yoqilishi uchun elektr kabelini ulang. Agar printerni qayta ishga tushirish qulflangan kesuvchini bo'shatmasa, quyidagi amallarni bajaring.

Kesuvchi ustida ishlash xavfli bo'lishi mumkinligi sababli, avval printer o'chirilganligiga ishonch hosil qiling.

1. Elektr kabelini uzing va USB kabelini ajratib oling.
2. Avtomatik kesuvchini ochish uchun old qopqoqni echib oling.

3. Tiqilib qolgan qog'ozni olib tashlang.

Tiqilib qolgan qog'ozni olib tashlashda printerga zarar etkazmaslik uchun ehtiyot bo'ling. Issiqlik chop etish boshi ayniqsa sezgir bo'lganligi sababli, unga tegmang.

4. Kesuvchi yon tomonidagi qo'lda ishlash teshigiga Philips tornavidasini kiriting va orqa qopqoq ochilguncha uni o'ng tomonda ko'rsatilgan o'q yo'nalishi bo'yicha aylantiring.

Agar printer qopqog'i osongina ochilmasa, uni kuch bilan ochmang. Ta'mirlash uchun dilerga murojaat qiling.

5. Printer qopqog'ini oching, tiqilib qolgan qog'ozni olib tashlang va keyin qog'oz rulonini qayta o'rnating.
6. Old qopqoqni o'rnating.

Davriy tozalash

Bosilgan belgilar to'plangan qog'oz changi va kirlanishi tufayli qisman aniq bo'lmay qolishi mumkin. Bunday muammoning oldini olish uchun qog'oz ushlagichida va qog'oz tashish qismida to'plangan qog'oz changi va termal bosh sirtidan davriy ravishda olib tashlanishi kerak.

Bunday tozalash har olti oyda yoki bir million qatorda bir marta o'tkazish tavsiya etiladi.

Termal boshni tozalash

Termal bosh sirtida to'plangan qora qog'oz changini olib tashlash uchun uni spirtga (etanol, metanol yoki izopropil spirtiga) botirilgan paxta tamponi (yoki yumshoq mato) bilan artib tozalang.

Izoh 1: Termal bosh osonlikcha shikastlanadi, shuning uchun uni chizmaslik uchun ehtiyot bo'lib, yumshoq mato bilan tozalang.

Izoh 2: Termal bosh qizigan paytda, chop etishdan keyin darhol termal boshni tozalashga urinmang.

Izoh 3: Tozalash paytida hosil bo'lishi mumkin bo'lgan statik elektr natijasida termal boshni shikastlash xavfidan ehtiyot bo'ling.

Izoh 4: Quvvatni faqat spirt butunlay qurigandan keyin yoqing.

Rezina rolikni tozalash

Rezina rolikda to'plangan changni artib olish uchun quruq, yumshoq matodan foydalaning. Butun sirtni tozalash uchun plastinani aylantiring.

Qog'oz ushlagich va uning atrofini tozalash

Qog'oz ushlagichini to'plangan bo'laklar, chang, qog'oz zarralari, elim va hokazolardan tozalang.

Manbalar

• Global Support Site - Star Micronics Global Support Center

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Star futurePRNT ECO TSP100, TSP143IIU Qo'llanmasi ni yuklab olish

Mavjud tillar
