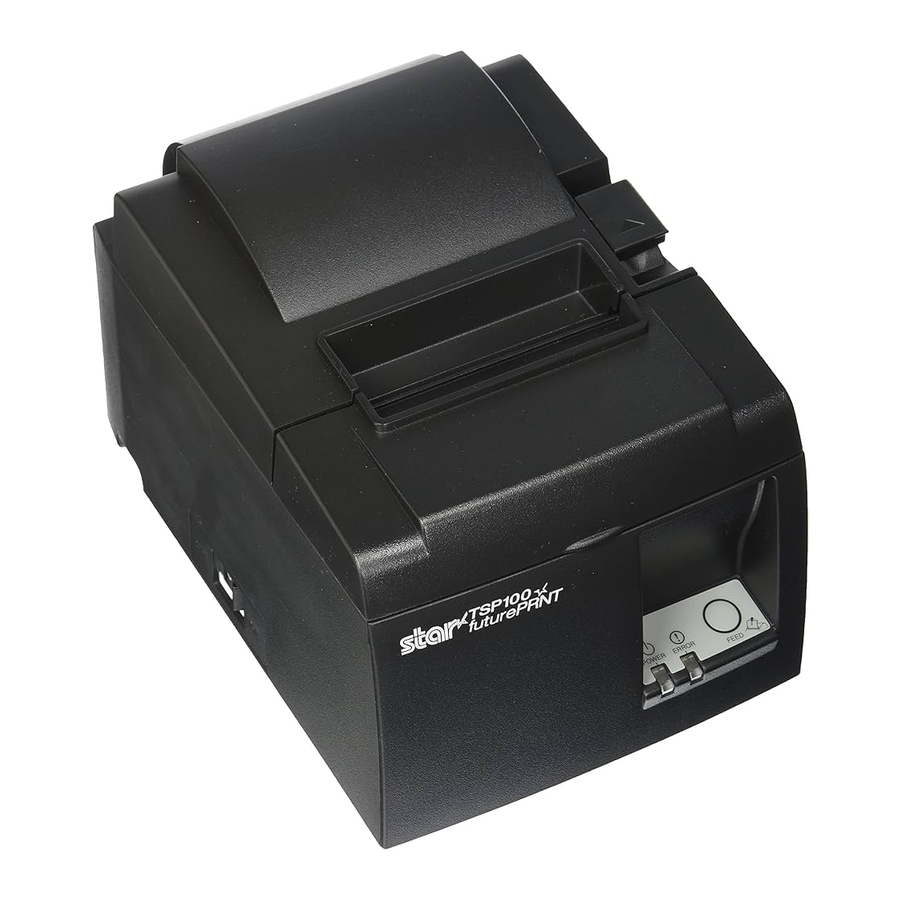

Star futurePRNT ECO TSP100, TSP143IIU нұсқаулығы

Қаптамадан шығару және орнату

Қаптамадан шығару

Құрылғыны қаптамадан шығарғаннан кейін, барлық қажетті керек-жарақтардың пакетке кіретінін тексеріңіз.

1-1 сурет. Қаптамадан шығару

Егер бірдеңе жетіспесе, принтерді сатып алған дилерге хабарласып, жетіспейтін бөлікті жеткізуді сұраңыз. Егер сізге кейінірек принтерді қайта орап, бір жерге жіберу қажет болса, бастапқы қорапты және барлық орау материалдарын сақтау жақсы идея екенін ескеріңіз.

Принтерге арналған орынды таңдау

Принтерді іс жүзінде қаптамадан шығармас бұрын, оны қайда пайдалануды жоспарлап отырғаныңыз туралы бірнеше минут ойлануыңыз керек. Мұны істегенде келесі мәселелерді есте сақтаңыз.

• Принтер дірілге ұшырамайтын, қатты, тегіс бетті таңдаңыз.
• Қуат үшін қосуды жоспарлап отырған розетка жақын және кедергісіз болуы керек.
• Принтер екеуін қосу үшін хост компьютеріңізге жеткілікті жақын екеніне көз жеткізіңіз.
• Принтердің тікелей күн сәулесіне түспеуін қадағалаңыз.
• Принтердің жылытқыштардан және басқа да қатты ыстық көздерінен алыс болуын қадағалаңыз.
• Айналадағы жердің таза, құрғақ және шаңнан таза болуын қадағалаңыз.
• Принтердің сенімді розеткаға қосылғанына көз жеткізіңіз. Ол көшірмелер, тоңазытқыштар немесе қуаттың жоғарылауына әкелетін басқа құрылғылар сияқты бір электр тізбегінде болмауы керек.
• Принтерді пайдаланып жатқан бөлме тым ылғалды болмауын қадағалаңыз.
• Принтерді жойған кезде жергілікті ережелерді сақтаңыз.
• Бұл құрылғыда тұрақты ток қозғалтқышы және электрлік жанасу нүктесі бар қосқыштар қолданылады. Кремний газы ұшқыш болатын ортада құрылғыны пайдаланудан аулақ болыңыз.

• Түтін, таңқаларлық иіс немесе әдеттен тыс шу шығарса, жабдықты дереу өшіріңіз. Жабдықты дереу розеткадан ажыратып, кеңес алу үшін дилерге хабарласыңыз.
• Ешқашан бұл өнімді өзіңіз жөндеуге тырыспаңыз. Дұрыс емес жөндеу жұмыстары қауіпті болуы мүмкін.
• Ешқашан бұл өнімді бөлшектемеңіз немесе өзгертпеңіз. Бұл өнімді бұзу жарақатқа, өртке немесе электр тогына соғуына әкелуі мүмкін.

Номенклатура

Өнімнің ерекшеліктері

Өнімнің ерекшеліктері

• Бұл принтер қуат қосқышымен жабдықталмаған. Принтер қосылған компьютер қосылған кезде қосылады.
• Қағаз шығарылғаннан кейін, қағаздың алдыңғы жағындағы шетін азайту үшін рулон қағаз қайта оралады, бұл пайдаланылатын қағаздың мөлшерін азайтады.
• Пайдаланылған қағаздың мөлшері шағын басып шығару арқылы азайтылады.
• Компьютер күту режиміне немесе ұйқы режиміне өткенде, принтер қуат тұтынуын азайту үшін автоматты түрде басып шығаруға дайын режимге немесе жүйені өшіру режиміне өтеді.
• Принтер басып шығармай тұрғанда, келесі басып шығару тапсырмасын күту кезінде қуат тұтынуын азайту үшін автоматты түрде басып шығаруға дайын режимге өтеді.

(Дегенмен, компьютер конфигурациясына және қосылу ортасына байланысты жоғарыдағы функция жұмыс істемеуі мүмкін.)

Жұмыс режимдері

• Жүйені өшіру режимі Компьютер өшірілген кезде принтер өшеді.
• Басып шығаруға дайын режим Принтер басып шығармай тұрғанда, принтер қуат тұтынуын азайту үшін автоматты түрде басып шығаруға дайын режимге өтеді.
• Басып шығару Принтер басып шығаруда (соның ішінде рулон қағазы беріліп жатқанда)

Орнату

Қуат сымын қосу

1. Принтердің артқы немесе астыңғы жағындағы жапсырманы тексеріп, оның кернеуі айнымалы ток розеткасының кернеуіне сәйкес келетініне көз жеткізіңіз. Сондай-ақ, қуат сымындағы штепсельдің айнымалы ток розеткасына сәйкес келетініне көз жеткізіңіз.
2. Егер қуат сымы принтерге жалғанбаған болса, сәйкес ұшын принтердің артқы жағындағы айнымалы ток кірісіне қосыңыз.
3. Қуат сымын дұрыс жерге қосылған айнымалы ток розеткасына қосыңыз.


Егер принтеріңіздің астыңғы жағындағы жапсырмада көрсетілген кернеу сіздің аймағыңыздың кернеуіне сәйкес келмесе, дереу дилеріңізге хабарласыңыз.

Принтерді ұзақ уақыт пайдалануды жоспарламасаңыз, оны электр розеткасынан ажыратуды ұсынамыз. Осыған байланысты принтерді оған қосылған электр розеткасы жақын жерде және оған қол жеткізу оңай болатындай етіп орналастыру керек

USB кабелін принтерге қосу

Кабельді көрсетілгендей кабель тірегінен өткізіңіз. Содан кейін USB интерфейсі кабелін принтерге қосыңыз.

USB қосылымдарына қатысты сақтық шаралары

1. Параметрлер мен конфигурацияларға байланысты, принтер кейбір компьютерлермен қосылым ортасының шарттарына сәйкес келсе де дұрыс жұмыс істемеуі мүмкін. Сонымен қатар, USB хабы немесе USB ұзартқыш тақтасы арқылы қосылымдар үшін немесе үйде жасалған немесе өзгертілген компьютерлер үшін жұмыс істеуге кепілдік берілмейді.
2. USB кабелін тікелей компьютердің USB портына қосыңыз. Егер принтер USB хабы немесе басқа құрылғы арқылы қосылған болса, принтер дұрыс жұмыс істемеуі мүмкін.
3. Бұл принтерге іске қосу сияқты операциялар кезінде белгілі бір уақыт аралығында 100 мА/USB порты немесе одан да көп электр тогы қажет. Егер электр тогы 100 мА-дан аз болса, келесі құрылғылардың жұмысында ақаулар болуы мүмкін.

• Бұл принтер
• Компьютердің басқа USB порттарына қосылған құрылғылар

Перифериялық құрылғыға қосылу

Перифериялық құрылғыны модульдік штепсельдік ұяшық арқылы принтерге қосуға болады. Төменде феррит өзекшесін қалай орнату және нақты қосылымды жасау керектігі сипатталған. Бұл принтер модульдік штепсельдік ұяшықпен немесе сыммен бірге келмейтінін ескеріңіз, сондықтан өзіңізге қажеттісін алу сіздің қолыңызда.

Қосылымдарды жасамас бұрын принтердің өшірілгеніне және айнымалы ток розеткасынан ажыратылғанына және компьютердің өшірілгеніне көз жеткізіңіз.

1. Перифериялық жетектің кабелін принтердің артқы панеліндегі қосқышқа қосыңыз.

Телефон желісін перифериялық жетектің қосқышына қоспаңыз. Мұны сақтамау принтерге зақым келтіруі мүмкін.

Сондай-ақ, қауіпсіздік мақсатында, егер оның перифериялық кернеуді өткізу мүмкіндігі болса, сымдарды сыртқы жетектің қосқышына қоспаңыз.

Қуатты қосу және қуатты өшіру

Бұл принтер қуат қосқышымен жабдықталмаған.

1. Принтерді қосу үшін келесі төрт шарт қажет.

• Компьютер қосылған.
• Принтердің қуат сымы айнымалы ток розеткасына қосылған.
• Принтер USB кабелі арқылы компьютерге қосылған.
• Ұйқы қосқышы қолжетімді болғанда Белсендіге орнатылады.


2. Егер принтер дұрыс жұмыс істемесе, принтерді өшіру үшін қуат сымын ажыратыңыз және USB кабелін ажыратыңыз.

Қуатты қосу (басып шығаруға дайын режим)

Қуатты қосудың екі жолы бар. Ұйқы қосқышы қолжетімді болғанда, оның Белсенді күйге орнатылғанын тексеріңіз.

1. Қуатты қолмен қосу
   Принтердің қуат сымы айнымалы ток розеткасына қосылғанына көз жеткізіңіз. USB кабелін қосылған компьютердің USB портына қосыңыз. USB кабелі қосылған кезде принтер қосылады және басқару панеліндегі POWER шамы жанады.
2. Қуатты автоматты түрде қосу
   Принтердің қуат сымы айнымалы ток розеткасына қосылғанына көз жеткізіңіз. USB кабелі өшірулі тұрған компьютердің USB портына қосылғанына көз жеткізіңіз. Компьютер қосылған кезде принтер қосылады және басқару панеліндегі POWER шамы жанады.

Қуатты өшіру (Жүйені өшіру режимі)

Қуатты өшірудің екі жолы бар.

1. Қуатты қолмен өшіру
   USB кабелін ажыратыңыз. Ұйқы қосқышы қолжетімді болғанда, ұйқы қосқышын Ұйқы күйіне орнату арқылы да қуатты өшіруге болады.
2. Қуатты автоматты түрде өшіру
   Компьютерді өшіріңіз. Компьютер күту режиміне өткенде немесе ұйқыға кеткенде де принтер өшеді.

Бұл күйде принтерге аз мөлшерде қуат беріледі және ол әлі де жұмыс істеп тұр. Қуатты толығымен өшіру үшін USB кабелін және қуат кабелін ажыратыңыз.

• Принтерге қосылған компьютерге байланысты, компьютер өшірілген болса да, принтер жүйені өшіру режиміне кірмеуі мүмкін.
• Пайдаланылатын хаб түріне байланысты, компьютер өшірілген болса да, принтер жүйені өшіру режиміне кірмеуі мүмкін.

USB қосылымдарына қатысты сақтық шаралары

1. Параметрлер мен конфигурацияларға байланысты, принтер кейбір компьютерлермен қосылым ортасының шарттарына сәйкес келсе де дұрыс жұмыс істемеуі мүмкін. Сонымен қатар, USB хабы немесе USB ұзартқыш тақтасы арқылы қосылымдар үшін немесе үйде жасалған немесе өзгертілген компьютерлер үшін жұмыс істеуге кепілдік берілмейді.
2. USB кабелін тікелей компьютердің USB портына қосыңыз. Егер принтер USB хабы немесе басқа құрылғы арқылы қосылған болса, принтер дұрыс жұмыс істемеуі мүмкін.
3. Бұл принтерге іске қосу сияқты операциялар кезінде белгілі бір уақыт аралығында 100 мА/USB порты немесе одан да көп электр тогы қажет. Егер электр тогы 100 мА-дан аз болса, келесі құрылғылардың жұмысында ақаулар болуы мүмкін.

• Бұл принтер
• Компьютердің басқа USB порттарына қосылған құрылғылар

Қағаз рулонын жүктеу

Ені 79,5 мм қағаз рулонын пайдалану

Принтердің сипаттамасына сәйкес келетін рулонды қағазды пайдаланыңыз.

Ені 57,5 мм қағаз рулонын пайдаланған кезде, қағаз рулонының ұстағышын келесі бетте сипатталғандай орнатыңыз.

1. Қақпақты ашу рычагын итеріп, принтер қақпағын ашыңыз.

2. Рулонның бағытын бақылай отырып, қағаз рулонын қуысқа орнатыңыз және қағаздың алдыңғы шетін өзіңізге қарай тартыңыз.

Қағаздың ұшын қиғаш тартпаңыз, себебі ол қағаздың кептеліп қалуына немесе қисаюына әкеледі.

3. Жабу үшін принтер қақпағының екі жағын басыңыз.

   Ескертпе: Принтер қақпағының мықтап жабылғанына көз жеткізіңіз.
4. Егер принтердің қақпағы қуатты қосқаннан кейін жабылса, кескіш автоматты түрде жұмыс істейді және қағаздың алдыңғы ұшы кесіледі.

Ені 57,5 мм қағаз рулонын пайдалану

Егер ені 57,5 мм қағаз рулонын пайдалансаңыз, жеткізілген қағаз бағыттағышын принтерге орнатыңыз. Тиімді басып шығару енін (рулонды қағаз енін) өзгерту үшін Конфигурациядағы Басып шығару ені параметрін өзгертіңіз. Басып шығару ені параметрін орнату туралы толық ақпаратты CD-ROM-дағы "Құжаттар" қалталарында орналасқан бағдарламалық жасақтама нұсқаулығынан қараңыз.

1. Қағаз рулонының ұстағышын көмекші роликті ұстамауға тырысып, құрылғыға салыңыз, содан кейін ұстағышты көрсетілгендей ұяларға орнатыңыз.

2. Қағаз бағыттағышын "A" деп белгіленген жерді төмен қарай басып, орнына түскенше бекітіңіз.


Ескертпе: Ені 57,5 мм қағаз рулонын пайдаланғаннан кейін, ені 79,5 мм қағаз рулонына ауыстырмаңыз. (Себебі, басы тікелей тақтамен жанасқандықтан, басы нашарлап кетеді.)

Сақтық белгісі

Бұл жапсырмалар термиялық басып шығару басының жанында орналасқан.
Термиялық басып шығару басы басып шығарғаннан кейін бірден ыстық болғандықтан, оған тиіспеңіз. Статикалық электр термиялық басып шығару басын зақымдауы мүмкін. Термиялық басып шығару басын статикалық электрден қорғау үшін оған тиіспеңіз.

Бұл белгі кескіштің жанына орналастырылған. Саусақтарыңызды жарақаттап алуыңыз мүмкін болғандықтан, ешқашан кескіш жүзіне тиіспеңіз.

Бұл белгі перифериялық жетек қосқышының жанына орналастырылған. Мұны телефонға қоспаңыз.

Бұл белгі жапсырмасы немесе мөрі корпусты немесе қорғаныш пластинаны бекітетін бұрандалардың жанына орналастырылады, оларды қызмет көрсетуші қызметкерлерден басқа адамдар ашпауы керек. Қызмет көрсетуші қызметкерлерден басқа адамдар бұл бұрандаларды шешпеуі керек. Корпустағы жоғары вольтты аймақтар қауіпті болуы мүмкін.

1. Кескіш жүзіне тиіспеңіз.

• Қағаз шығару ұясының ішінде кескіш бар. Басып шығару кезінде ғана емес, басып шығару жүріп жатпаған кезде де ешқашан қолыңызды қағаз шығару ұясына салмаңыз.
• Қағазды ауыстырған кезде принтер қақпағын ашуға болады. Алайда, кескіш жүзі принтер қақпағының ішінде болғандықтан, бетіңізді немесе қолыңызды кескіш жүзіне тым жақын қоймауға тырысыңыз.

2. Басып шығару кезінде және одан кейін бірден термиялық басының айналасы өте ыстық болады. Күйіп қалуыңыз мүмкін болғандықтан, оған тиіспеңіз.
3. Егер ол түтін шығарса, бөтен иіс шығарса немесе әдеттен тыс дыбыс шығарса, жабдықты дереу ажыратыңыз және кеңес алу үшін дилеріңізге хабарласыңыз.
4. Бұл өнімді ешқашан өзіңіз жөндеуге тырыспаңыз. Дұрыс емес жөндеу жұмыстары қауіпті болуы мүмкін.
5. Бұл өнімді ешқашан бөлшектемеңіз немесе өзгертпеңіз. Бұл өнімді өзгерту жарақатқа, өртке немесе электр тогының соғуына әкелуі мүмкін.

1. Қолыңызбен принтер қақпағын басып тұрып, қақпақты ашу рычагын іске қоспаңыз.
2. Басып шығару кезінде немесе автоматты кескіш жұмыс істеп тұрғанда қақпақты ашу рычагын итеріп, принтердің қақпағын ашпаңыз.
3. Принтер қақпағы жабық күйде қағазды итермеңіз.
4. Термиялық басының қыздыру элементі мен жетекші ИС оңай зақымдалады. Оларды металл заттармен, зымыран қағазымен және т.б. ұстамаңыз.
5. Егер термиялық басының қыздыру элементі қолыңызбен ұстау арқылы ластанса, басып шығару сапасы нашарлауы мүмкін. Термиялық басының қыздыру элементін ұстамаңыз.
6. Статикалық электрден термиялық басының жетекші ИС-ін зақымдау қаупі бар. Ешқашан ИС-ке тікелей тиіспеңіз.
7. Ұсынылғаннан басқа қағаз пайдаланылса, термиялық басының басып шығару сапасына және жұмыс істеу мерзіміне кепілдік берілмейді. Атап айтқанда, [Na+, K+, C1-] бар қағаз термиялық басының жұмыс істеу мерзімін күрт қысқартуы мүмкін. Сақ болыңыз.
8. Егер бастың алдыңғы бетінде конденсациядан ылғал болса, принтерді іске қоспаңыз.
9. Термиялық қағаздың басып шығарылған бөлігі электрленуі мүмкін. Егер принтер тігінен орналастырылса немесе қабырғаға орнатылса, қағаздың кесілген бөлігі құлағанның орнына принтерге жабысып қалуы мүмкін. Егер сіз еркін құлайтын қағаз бөліктерін сақтайтын штабельдеуішті пайдалансаңыз, бұл мәселе тудыруы мүмкін екенін ескеріңіз.
10. Пайдалану кезінде қағаз енін өзгертпеңіз. Термиялық басып шығару басы, резеңке ролик және кескіш қағаз еніне қарай әртүрлі тозады. Бұл басып шығарудың немесе кескіш қозғалысының дұрыс жұмыс істемеуіне әкелуі мүмкін.
11. Принтерді қақпағы ашық күйде және қақпағынан ұстап тасымаңыз.
12. Қосылған интерфейс кабелін, қуат сымын немесе ақша жәшігінің кабелін күштеп тартпаңыз. Қосқышты ажырату үшін принтердегі қосқышқа шамадан тыс күш түсірмей, оны қосқыш бөлігінен ұстаңыз
13. Егер сіздің принтеріңіз ілініп қалса, USB кабелін ажыратып/қосу арқылы оны қалпына келтіруіңіз керек. Дегенмен, әр ажырату/қосу аралығы 5 секунд немесе одан көп болуы керек. Қысқарақ аралық дұрыс жұмыс істемеуге әкелуі мүмкін.
14. Басып шығару кезінде компьютерді өшірмеңіз немесе компьютерді күту режиміне қоймаңыз.
15. Жұмыс істеп тұрғанда қуат сымын ажыратпаңыз немесе USB кабелін ажыратпаңыз.

Автоматты кескішті пайдалану туралы ескертпелер

1. Егер қатеден кейін кескіш өз үй жағдайында болмаса, алдымен қатенің себебін жойыңыз; содан кейін қуатты қайта ҚОСЫҢЫЗ.
2. Басып шығарылған аймақтың соңынан кесу орнына дейін 5 мм немесе одан да көп аралық ұсынылады.
3. Кесу кезінде қағазды алып тастауға тырыспаңыз, себебі бұл қағаздың кептеліп қалуына әкелуі мүмкін

Аксессуарларды бекіту

Принтерді қабырғаға орнатқан кезде келесі керек-жарақтар қажет.

• Жоғарғы бағыттаушы және екі фланецті бұранда
• Ұстағыш пластина және екі фланецсіз бұранда

Принтерді тігінен орналастырған кезде келесі керек-жарақтар қажет.

• Жоғарғы бағыттаушы және екі фланецті бұранда
• Төрт резеңке аяқша

Жоғарғы бағыттаушыны бекіту

1. Қақпақты ашу рычагын басып, принтер қақпағын ашыңыз.
2. Жетек құралындағы ілмектер орнына түскенше жоғарғы бағыттаушыны білікке орнатыңыз.
3. Жоғарғы бағыттаушыны орнында бекіту үшін жеткізілген екі бұранданы (M3x6 фланецті бұрандалар) қатайтыңыз.



Ұстағыш пластинаны бекіту

• Ұстағыш пластина кірістірілген бұрандаларды пайдаланып принтерге бекітіледі және қабырғаға орнатылған бұрандаларға ілінеді.
• Қабырғадағы бұрандалар жинаққа кірмейді. Қабырға материалына (ағаш, болат арқалық, бетон және т.б.) қолайлы саудада бар бұрандаларды (диаметрі 4 мм) пайдаланыңыз.
• Ең үлкен диаметрлі орама қағазы жүктелген кезде принтердің салмағы шамамен 2,4 кг құрайды. Кемінде 12 кгс (118 Н) күшіне төтеп бере алатын ығысу беріктігі мен тартып шығару беріктігі бар қабырғаға арналған бұрандаларды пайдаланыңыз.

Орнатуға қатысты сақтық шаралары

Бұл ескерту елемеген жағдайда адам жарақатына немесе мүліктік залалға әкелуі мүмкін ақпаратты көрсетеді.

• Білікті қызметкерлердің көрсетілген бұрандалар мен принтерді қабырғаға орнатқанына көз жеткізіңіз.
  Star дұрыс орнатпау, теріс пайдалану немесе өзгерту нәтижесінде орын алған кез келген жазатайым оқиғалар немесе жарақаттар үшін жауапты емес.
  Әсіресе принтерді биік жерге орнатқан кезде принтердің қабырғаға мықтап орнатылғанына көз жеткізіңіз.
  Принтер мықтап орнатылмаса және құлап кетсе, адам жарақаты немесе принтерге зақым келуі мүмкін.
• Бекіту бетінің және орнату бұрандаларының принтерді орнату үшін жеткілікті берік екеніне көз жеткізіңіз.
  Принтерді және кез келген қосылған кабельдердің салмағы принтердің құлауына әкелмейтіндей етіп орнатыңыз.
  Әйтпесе, адам жарақаты немесе принтерге зақым келуі мүмкін.
• Принтерді тұрақсыз жерге немесе діріл мен соққыға ұшырайтын жерге орнатпаңыз.
  Принтер құлап кетсе, адам жарақаты немесе принтерге зақым келуі мүмкін.

1. Ұстағыш пластинаны принтерге бекітіңіз. Содан кейін оны орнында бекіту үшін жеткізілген екі бұранданы қатайтыңыз.

2. Принтерді қабырғадағы бұрандалардың үстіне қойып, орнына қою үшін төмен қарай жылжытыңыз. Принтерді орнына қойғаннан кейін, бұрандалардың принтердің салмағын көтере алатынына көз жеткізу үшін оларды қайтадан тексеріңіз.


• Ең үлкен диаметрлі орама қағазы жүктелген кезде принтердің салмағы шамамен 2,4 кг құрайды.
• Кемінде 12 кгс (118 Н) күшіне төтеп бере алатын ығысу беріктігі мен тартып шығару беріктігі бар қабырғаға арналған бұрандаларды пайдаланыңыз.

3. Қақпақты ашу рычагын басып, принтер қақпағын ашыңыз.
4. Орама қағазды көрсетілгендей салыңыз.


Резеңке аяқшаларды бекіту

1. Төрт резеңке аяқшаны суретте көрсетілген позицияларға бекітіңіз. Резеңке аяқшаларды бекітпес бұрын кез келген кірді толығымен сүртіп тастаңыз.

2. Қақпақты ашу рычагын басып, принтер қақпағын ашыңыз.
3. Орама қағазды көрсетілгендей салыңыз.


Термиялық орама қағаздың спецификациясы

Тұтынылатын бөлшектер таусылған кезде төменде көрсетілгендерді пайдаланыңыз.

Сәйкес келетін қағаз орамасының спецификациялары

Қалыңдығы		65~85 µm
Ені		79.5±0.5 мм (қағаз ролигінің ұстағышы пайдаланылған кезде 57.5±0.5 мм)
Сыртқы орамның диаметрі		ø83 мм немесе одан аз
Қағаз орамасының енін алыңыз		80+ 0.5-1 мм немесе (қағаз ролигінің ұстағышы пайдаланылған кезде 58+ 0.5-1 мм)
Өзектің сыртқы/ішкі диаметрі	Өзектің сыртқы	ø18±1 мм
	Өзектің ішкі	ø12±1 мм
Басылған бет		Орамның сыртқы шеті

Ескертпе:

1. Орама қағазды немесе оның өзегін бекіту үшін паста немесе желім пайдаланбаңыз.
2. Қағаздың соңында бүктемеңіз.
3. Ұсынылған қағаз туралы ақпарат алу үшін келесі URL-ге кіріңіз.

http://www.starmicronics.com/support/

Басқару панелі және басқа функциялар

Басқару панелі

1. POWER шамы (жасыл LED) Қуат қосылған кезде жанады.

Бұл принтер қуат қосқышымен жабдықталмаған. Қуат сымын айнымалы ток розеткасына қосқаннан кейін, USB кабелі қосылған компьютерге қосылған кезде принтердің қуаты бірінші рет қосылады.

2. ERROR шамы (қызыл LED)
   POWER шамымен бірге әртүрлі қателерді көрсетеді.
3. FEED түймесі
   Рулон қағазын беру үшін FEED түймесін басыңыз.

Шам индикаторы

1. Принтер күйі

Күй	POWER шамы	ERROR шамы
Басып шығару	Қосулы	Өшірулі
Басып шығаруға дайын	Қосулы	Өшірулі
Жүйе өшірулі	Өшірулі	Өшірулі
Қателер	Келесі бетті қараңыз.	Келесі бетті қараңыз.

Ескертпе: Қолданылатын USB портына байланысты компьютер өшірілгеннен кейін принтердің жүйеден шығу режиміне өтуі үшін аз уақыт кетуі мүмкін.

2. Автоматты түрде қалпына келтірілетін қателер

Қате сипаттамасы	POWER шамы	ERROR шамы	Қалпына келтіру шарттары
Қақпақтың ашық қатесі	Қосулы	Қосулы	Принтер қақпағы жабылғаннан кейін автоматты түрде қалпына келтіріледі.
Қуат сымының ажыратылу қатесі	0,5 секунд аралықпен жыпылықтайды *1	0,5 секунд аралықпен жыпылықтайды *1	Қуат сымы айнымалы ток розеткасына қосылғаннан кейін автоматты түрде қалпына келтіріледі.
Бас жоғары температурасын анықтау	0,5 секунд аралықпен жыпылықтайды	Өшірулі	Басып шығару басы салқындағаннан кейін автоматты түрде қалпына келтіріледі.
Плата жоғары температурасын анықтау	2 секунд аралықпен жыпылықтайды	Өшірулі	Принтер қақпағы жабылғаннан кейін автоматты түрде қалпына келтіріледі.

*1: POWER және ERROR шамдары кезектесіп жыпылықтайды. Егер VM және VCC кернеуінің қателері бір уақытта орын алса, кабель розеткаға қосылған болса да, қуат сымының ажыратылу қатесі көрсетіледі. Бұл жағдайда қуат сымын розеткадан ажыратып, қайта қосыңыз. Содан кейін USB кабелін компьютерге қуат берілгенде қосыңыз.

Қате сипаттамасы	POWER шамы	ERROR шамы	Қалпына келтіру шарттары
Қағаздың біту қатесі	Қосулы	0,5 секунд аралықпен жыпылықтайды	Автоматты түрде жаңа қағаз рулонын жүктеп, принтер қақпағын жабу арқылы қалпына келтіріледі.

3. Қалпына келтіруге келмейтін қателер

Қате сипаттамасы	POWER шамы	ERROR шамы	Қалпына келтіру шарттары
Бас термисторының қатесі	0,5 секунд аралықпен жыпылықтайды	0,5 секунд аралықпен жыпылықтайды	Қалпына келтіруге келмейді
Плата термисторының қатесі	2 секунд аралықпен жыпылықтайды	2 секунд аралықпен жыпылықтайды	Қалпына келтіруге келмейді
VM кернеуінің қатесі	Өшірулі	1 секунд аралықпен жыпылықтайды	Қалпына келтіруге келмейді
VCC кернеуінің қатесі	1 секунд аралықпен жыпылықтайды	1 секунд аралықпен жыпылықтайды	Қалпына келтіруге келмейді
Тұрақсыз жад қатесі	0,25 секунд аралықпен жыпылықтайды	0,25 секунд аралықпен жыпылықтайды	Қалпына келтіруге келмейді
USB қатесі	5 секунд аралықпен жыпылықтайды	5 секунд аралықпен жыпылықтайды	Қалпына келтіруге келмейді
CPU қатесі	Өшірулі	Өшірулі	Қалпына келтіруге келмейді
RAM қатесі	Өшірулі	Қосулы	Қалпына келтіруге келмейді

Ескертпе:

1. Қалпына келтіруге келмейтін қате орын алса, қуатты дереу ӨШІРІҢІЗ.
2. Қалпына келтіруге келмейтін қате орын алса, жөндеу үшін дилермен кеңесіңіз.

4. Қағаз кесу қатесі

Қате сипаттамасы	POWER шамы	ERROR шамы	Қалпына келтіру шарттары
Қағаз кесу қатесі	Өшірулі	0,125 секунд аралықпен жыпылықтайды	1.1 немесе одан кейінгі микробағдарлама нұсқасы үшін: Принтер қақпағын ашыңыз. Қатенің себебін (қағаздың кептелуін) жойып, принтер қақпағын жабыңыз. Содан кейін принтер қалпына келтіріледі. Микробағдарлама нұсқасы 1.0 немесе кескіш құлпының салдарынан принтер қақпағын ашу мүмкін болмаса: Құлыпталған кескішті босату бөлімінде сипатталған қадамдарды орындаңыз.

Ескертпе: Егер кескіш үй жағдайына қайтарылмаса немесе бастапқы қозғалысын орындамаса, ол қалпына келтіруге келмейтін қатеге әкеледі.

5. Қағаздың біту қатесі

Қате сипаттамасы	POWER шамы	ERROR шамы	Қалпына келтіру шарттары
Қағаздың біту қатесі	Қосулы	0,5 секунд аралықпен жыпылықтайды	Автоматты түрде жаңа қағаз рулонын жүктеп, принтер қақпағын жабу арқылы қалпына келтіріледі.

Өзіндік басып шығару

Тестілеу басып шығару

1. Компьютердің қосылғанына көз жеткізіңіз.
2. Принтердің қуат сымы айнымалы ток розеткасына қосылғанына көз жеткізіңіз.
3. FEED түймесін басып тұрып, USB кабелін компьютерге қосыңыз.

Тестілеу басып шығару басталады. Нұсқа нөмірі мен принтер параметрлері басып шығарылады.

Принтер басып шығаруды бастағаннан кейін, қолыңызды FEED түймесінен босатыңыз.

Өзіндік басып шығару аяқталғаннан кейін, принтер қалыпты режимде басталады.

Қағаздың кептелуін болдырмау және жою

Қағаздың кептелуін болдырмау

Қағаз шығарылған кезде және кесілгенге дейін оған тиіспеу керек.

Шығару кезінде қағазды басу немесе тарту қағаздың кептелуіне, қағазды кесудің сәтсіздігіне немесе жолды берудің сәтсіздігіне әкелуі мүмкін.

Қағаздың кептелуін жою

Егер қағаздың кептелуі орын алса, оны төменде сипатталғандай етіп тазалаңыз.

1. Қуат сымын ажыратып, USB кабелін ажыратыңыз.
2. Принтер қақпағын ашу үшін тұтқаны өзіңізге қарай итеріңіз.
3. Кептелген қағазды алыңыз.

Ескертпе: Жылу басы немесе резеңке роликі сияқты бөлшектердің зақымдалуын немесе деформациясын болдырмау үшін принтер қақпағы жабылған кезде қағазды күштеп тартпаңыз.

4. Қағаз рулонын түзу етіп орналастырып, принтер қақпағын ақырын жабыңыз.

1-ескертпе: Қағаздың түзу орналасқанына көз жеткізіңіз. Егер принтер қақпағы қағаз қисайған күйде жабылса, қағаздың кептелуі мүмкін.

2-ескертпе: Принтер қақпағын бүйірлерін басу арқылы құлыптаңыз. Оны ортасын басу арқылы жабуға тырыспаңыз. Қақпақ дұрыс құлыпталмауы мүмкін.

5. Қуат сымын айнымалы ток розеткасына қосып, USB кабелін қосылған компьютерге қосыңыз. Содан кейін ERROR LED жанып тұрмағанына көз жеткізіңіз.

Ескертпе: ERROR LED жанып тұрғанда, принтер басып шығару командасы сияқты ешқандай командаларды қабылдамайды, сондықтан принтер қақпағының дұрыс құлыпталғанына көз жеткізіңіз.

Ескерту белгісі

Бұл жапсырмалар жылу басып шығару басының жанында орналасқан. Жылу басып шығару басы басып шығарғаннан кейін бірден ыстық болғандықтан, оған тиіспеңіз. Статикалық электр жылу басып шығару басына зақым келтіруі мүмкін. Жылу басып шығару басын статикалық электрден қорғау үшін оған тиіспеңіз.

Бұл белгі кескіштің жанына қойылған. Саусақтарыңызды жарақаттауыңыз мүмкін болғандықтан, ешқашан кескіш пышағына тиіспеңіз.

Бұл белгі перифериялық диск қосқышының жанына қойылған. Мұны телефонға қоспаңыз.

Бұл белгі жапсырмасы немесе мөрі корпусты немесе қорғаныш тақтасын бекітетін бұрандалардың жанына қойылған, оларды қызмет көрсетуші персоналдан басқа адамдар ашпауы керек. Қызмет көрсетуші персоналдан басқа адамдар бұл бұрандаларды шешпеуі керек. Корпустағы жоғары вольтты аймақтар қауіпті болуы мүмкін.

Құлыпталған кескішті босату

Егер автоматты кескіш құлыпталса, USB кабелін ажыратып, принтерді өшіру үшін қуат сымын ажыратыңыз. Содан кейін USB кабелін қайта қосып, принтерді қосу үшін қуат сымын қосыңыз. Егер принтерді қайта іске қосу құлыпталған кескішті босатпаса, төмендегі қадамдарды орындаңыз.

Кескішпен жұмыс істеу қауіпті болуы мүмкін болғандықтан, алдымен принтерді өшіруді ұмытпаңыз.

1. Қуат сымын ажыратып, USB кабелін ажыратыңыз.
2. Автоматты кескішті көрсету үшін алдыңғы қақпақты алыңыз.

3. Кептелген қағазды алыңыз.

Кептелген қағазды алып тастағанда принтерге зақым келтірмеуге тырысыңыз. Жылу басып шығару басы әсіресе сезімтал болғандықтан, оған тиіспеуді ұмытпаңыз.

4. Кескіштің бүйіріндегі қолмен басқару тесігіне Philips бұрағышын салыңыз және артқы қақпақ ашылғанша оны оң жақта көрсетілген бағытта бұраңыз.

Егер принтер қақпағы оңай ашылмаса, принтер қақпағын күштеп ашпаңыз. Жөндеу үшін дилермен кеңесіңіз.

5. Принтер қақпағын ашып, кептелген қағазды алыңыз, содан кейін қағаз рулонын қайта орнатыңыз.
6. Алдыңғы қақпақты орнатыңыз.

Мерзімді тазалау

Басып шығарылған таңбалар қағаз шаңы мен кірдің жиналуына байланысты ішінара анық болмауы мүмкін. Мұндай мәселені болдырмау үшін қағаз ұстағышта және қағаз тасымалдау бөлігінде және термиялық бастиектің бетінде жиналған қағаз шаңын мерзімді түрде алып тастау керек.

Мұндай тазалауды алты айда бір рет немесе бір миллион жолдан кейін жүргізу ұсынылады.

Термиялық бастиекті тазалау

Термиялық бастиектің бетінде жиналған қара қағаз шаңын кетіру үшін оны спиртке (этанол, метанол немесе изопропил спирті) батырылған мақта тампонымен (немесе жұмсақ шүберекпен) сүртіңіз.

Ескертпе 1: Термиялық бастиек оңай зақымдалады, сондықтан оны сызып алмау үшін жұмсақ шүберекпен тазалаңыз.

Ескертпе 2: Термиялық бастиекті басып шығарғаннан кейін бірден тазалауға тырыспаңыз, термиялық бастиек қызған кезде.

Ескертпе 3: Тазалау кезінде пайда болуы мүмкін статикалық электр энергиясының нәтижесінде термиялық бастиекті зақымдау қаупінен сақ болыңыз.

Ескертпе 4: Қуатты тек спирт толығымен кепкеннен кейін ғана қосыңыз.

Резеңке роликті тазалау

Резеңке роликте жиналуы мүмкін шаңды сүрту үшін құрғақ, жұмсақ шүберекті пайдаланыңыз. Бүкіл бетті тазалау үшін платенді айналдырыңыз.

Қағаз ұстағышты және оның айналасын тазалау

Қағаз ұстағышты жиналуы мүмкін қоқыстардан, шаңнан, қағаз бөлшектерінен, желімнен және т.б. тазалаңыз.

Сілтемелер

• Жаһандық қолдау сайты - Star Micronics Жаһандық қолдау орталығы

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Star futurePRNT ECO TSP100, TSP143IIU нұсқаулығы жүктеп алу

Қолжетімді тілдер
