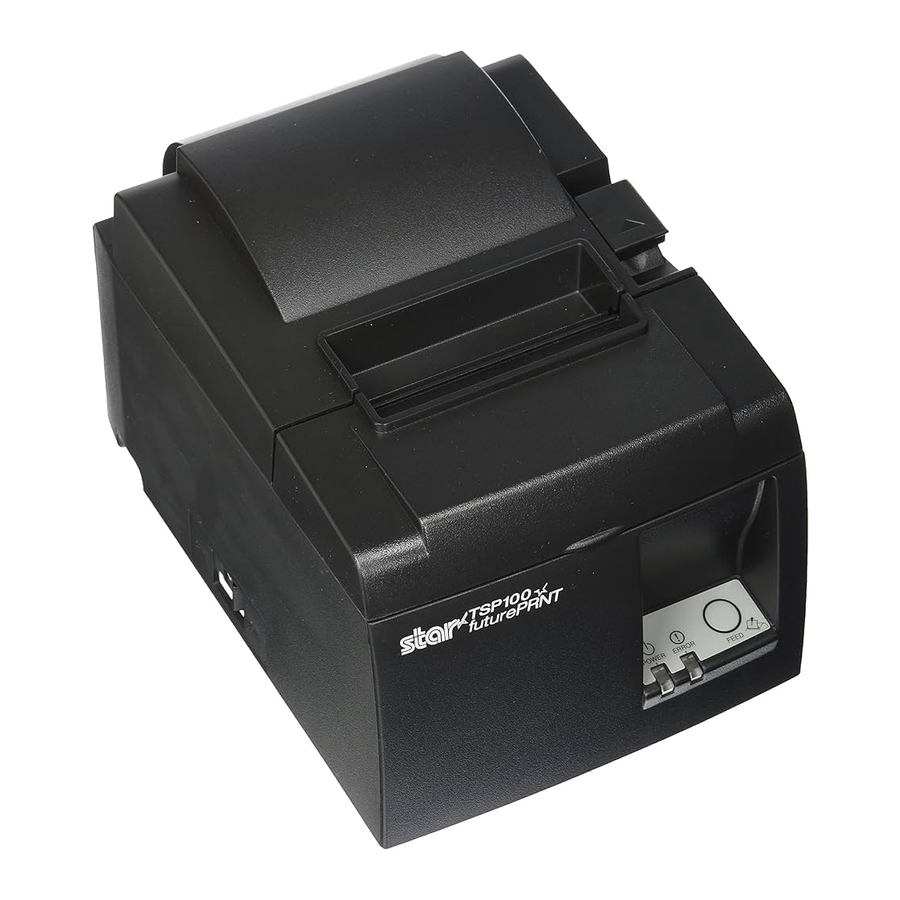

Mwongozo wa Star futurePRNT ECO TSP100, TSP143IIU

Kufungua na Usakinishaji

Kufungua

Baada ya kufungua kifaa, hakikisha kuwa vifaa vyote muhimu vimejumuishwa kwenye kifurushi.

Mchoro 1-1 Kufungua

Iwapo kitu chochote kinakosekana, wasiliana na muuzaji ambako ulinunua printa na uwaombe wakupatie sehemu inayokosekana. Kumbuka kuwa ni vizuri kuweka sanduku asili na vifaa vyote vya kufungashia iwapo utahitaji kupakia printa tena na kuituma mahali pengine baadaye.

Kuchagua mahali pa kuweka printa

Kabla ya kufungua printa, unapaswa kuchukua dakika chache kufikiria kuhusu mahali unapopanga kuitumia. Kumbuka mambo yafuatayo unapofanya hivyo.

• Chagua sehemu thabiti, iliyosawa ambapo printa haitaathiriwa na mtetemo.
• Sehemu ya umeme unayopanga kuunganisha kwa nishati inapaswa kuwa karibu na isizuiliwe.
• Hakikisha kuwa printa iko karibu vya kutosha na kompyuta yako mwenyeji ili uweze kuunganisha hizo mbili.
• Hakikisha kuwa printa haijawekwa wazi kwa mwanga wa jua moja kwa moja.
• Hakikisha kuwa printa imewekwa mbali na hita na vyanzo vingine vya joto kali.
• Hakikisha kuwa eneo linalozunguka ni safi, kavu na bila vumbi.
• Hakikisha kuwa printa imeunganishwa kwenye sehemu ya umeme inayotegemeka. Haipaswi kuwa kwenye saketi sawa ya umeme kama mashine za kunakili, friji au vifaa vingine vinavyosababisha kuongezeka kwa nguvu za umeme.
• Hakikisha kuwa chumba ambako unatumia printa hakina unyevu mwingi.
• Unapotupa printa, fuata kanuni za eneo lako.
• Kifaa hiki kinatumia injini ya DC na swichi ambazo zina sehemu ya mawasiliano ya umeme. Epuka kutumia kifaa katika mazingira ambapo gesi ya silikoni inaweza kuwa tete.

• Zima vifaa vyako mara moja ikiwa vinatoa moshi, harufu ya ajabu au kelele isiyo ya kawaida. Chomoa kifaa mara moja na uwasiliane na muuzaji wako kwa ushauri.
• Usijaribu kamwe kurekebisha bidhaa hii mwenyewe. Kazi isiyofaa ya ukarabati inaweza kuwa hatari.
• Usitenganishe au kurekebisha bidhaa hii kamwe. Kuchezea bidhaa hii kunaweza kusababisha jeraha, moto au mshtuko wa umeme.

Nomenclature

Vipengele vya Bidhaa

Vipengele vya Bidhaa

• Printa hii haijawekwa swichi ya umeme. Printa huwashwa wakati kompyuta, ambayo printa imeunganishwa nayo, imewashwa.
• Baada ya karatasi kutolewa, karatasi ya roll hurudishwa nyuma ili kupunguza ukingo kwenye ukingo wa mbele wa karatasi, ambayo hupunguza kiasi cha karatasi inayotumiwa.
• Kiasi cha karatasi kinachotumiwa hupunguzwa kwa kutumia uchapishaji mdogo.
• Kompyuta inapoingia katika hali ya kusubiri au kulala, printa huingia kiotomatiki katika hali ya utayari wa kuchapisha au hali ya kuzima mfumo ili kupunguza matumizi ya nishati.
• Wakati printa haichapishi, printa huingia kiotomatiki katika hali ya utayari wa kuchapisha ili kupunguza matumizi ya nishati wakati inasubiri kazi inayofuata ya uchapishaji.

(Hata hivyo, kulingana na usanidi wa kompyuta na mazingira ya muunganisho, kazi iliyo hapo juu inaweza isifanye kazi.)

Njia za Uendeshaji

• Hali ya Kuzima Mfumo Kompyuta inapozimwa, printa huzimwa.
• Hali ya Utayari wa Kuchapisha Wakati printa haichapishi, printa huingia kiotomatiki katika hali ya utayari wa kuchapisha ili kupunguza matumizi ya nishati.
• Inachapisha Printa inachapisha (ikiwa ni pamoja na wakati karatasi ya roll inalishwa)

Usanidi

Kuunganisha Kebo ya Umeme

1. Angalia lebo iliyo nyuma au chini ya printa ili kuhakikisha voltage yake inalingana na ile ya plagi ya AC. Pia hakikisha plagi kwenye kebo ya umeme inalingana na plagi ya AC.
2. Ikiwa kebo ya umeme haijaunganishwa na printa, chomeka ncha inayofaa kwenye ingizo la AC lililo nyuma ya printa.
3. Chomeka kebo ya umeme kwenye plagi ya AC iliyo na msingi ufaao.


Ikiwa voltage iliyoonyeshwa kwenye lebo iliyo chini ya printa yako hailingani na voltage ya eneo lako, wasiliana na muuzaji wako mara moja.

Tunapendekeza uchomoe printa kutoka kwa plagi ya umeme wakati wowote huna mpango wa kuitumia kwa muda mrefu. Kwa sababu hii, unapaswa kuweka printa ili plagi ya umeme ambayo imechomekwa iwe karibu na rahisi kufikiwa

Kuunganisha Kebo ya USB kwenye Printa

Pitisha kebo kupitia usaidizi wa kebo kama inavyoonyeshwa. Kisha, unganisha kebo ya kiolesura cha USB kwenye printa.

Tahadhari kuhusu miunganisho ya USB

1. Kulingana na mipangilio na usanidi, printa inaweza isifanye kazi kwa usahihi na kompyuta zingine hata kama zinakidhi masharti ya mazingira ya muunganisho. Kwa kuongeza, utendakazi haujahakikishwa kwa miunganisho kupitia kitovu cha USB au ubao wa upanuzi wa USB, au kwa kompyuta zilizoundwa nyumbani au zilizorekebishwa.
2. Unganisha kebo ya USB moja kwa moja kwenye bandari ya USB ya kompyuta. Ikiwa printa imeunganishwa kupitia kitovu cha USB au kifaa kingine, printa inaweza isifanye kazi kwa usahihi.
3. Printa hii inahitaji mkondo wa umeme wa 100 mA/bandari ya USB au zaidi kwa muda fulani wakati wa operesheni, kama vile kuwasha. Ikiwa mkondo wa umeme ni chini ya 100 mA, vifaa vifuatavyo vinaweza kufanya kazi vibaya.

• Printa hii
• Vifaa vilivyounganishwa na bandari zingine za USB za kompyuta

Kuunganisha kwa Kitengo cha Pembeni

Unaweza kuunganisha kitengo cha pembeni kwenye printa kwa kutumia plagi ya msimu. Yafuatayo yanaeleza jinsi ya kusakinisha msingi wa feri na kufanya muunganisho halisi. Kumbuka kuwa printa hii haiji na plagi au waya ya msimu, kwa hivyo ni juu yako kupata moja inayofaa mahitaji yako.

Hakikisha kuwa printa imezimwa na imechomolewa kutoka kwa plagi ya AC na kwamba kompyuta imezimwa kabla ya kuunganisha.

1. Unganisha kebo ya kiendeshi cha pembeni kwenye kiunganishi kilicho kwenye paneli ya nyuma ya printa.

Usiunganishe laini ya simu kwenye kiunganishi cha kiendeshi cha pembeni. Kukosa kuzingatia hili kunaweza kusababisha uharibifu wa printa.

Pia, kwa madhumuni ya usalama, usiunganishe nyaya kwenye kiunganishi cha kiendeshi cha nje ikiwa kuna uwezekano kwamba inaweza kubeba voltage ya pembeni.

Kuwasha na Kuzima Nguvu

Printa hii haina swichi ya nguvu.

1. Masharti manne yafuatayo ni muhimu ili kuwasha printa.

• Kompyuta imewashwa.
• Kebo ya umeme ya printa imechomekwa kwenye plagi ya AC.
• Printa imeunganishwa kwenye kompyuta kwa kutumia kebo ya USB.
• Swichi ya usingizi imewekwa kuwa Inayotumika inapopatikana.


2. Ikiwa printa inafanya kazi vibaya, chomoa kebo ya umeme na ukate kebo ya USB ili kuzima printa.

Kuwasha Nguvu (Hali Tayari ya Kuchapisha)

Kuna njia mbili za kuwasha nguvu. Swichi ya usingizi inapopatikana, hakikisha kuwa imewekwa kuwa Inayotumika.

1. Kuwasha nguvu mwenyewe
   Hakikisha kuwa kebo ya umeme ya printa imechomekwa kwenye plagi ya AC. Unganisha kebo ya USB kwenye bandari ya USB ya kompyuta ambayo imewashwa. Kebo ya USB inapounganishwa, printa huwasha na taa ya POWER kwenye paneli dhibiti huwaka.
2. Kuwasha nguvu kiotomatiki
   Hakikisha kuwa kebo ya umeme ya printa imechomekwa kwenye plagi ya AC. Hakikisha kuwa kebo ya USB imeunganishwa kwenye bandari ya USB ya kompyuta ambayo imezimwa. Kompyuta inapowashwa, printa huwasha na taa ya POWER kwenye paneli dhibiti huwaka.

Kuzima Nguvu (Hali ya Zima Mfumo)

Kuna njia mbili za kuzima nguvu.

1. Kuzima nguvu mwenyewe
   Kata kebo ya USB. Swichi ya usingizi inapopatikana, unaweza pia kuzima nguvu kwa kuweka swichi ya usingizi kuwa Imelala.
2. Kuzima nguvu kiotomatiki
   Zima kompyuta. Printa pia huzima wakati kompyuta inaingia katika hali ya kusubiri au kulala.

Katika hali hii, printa inapokea kiasi kidogo cha nguvu na bado inafanya kazi. Ili kuzima nguvu kabisa, kata kebo ya USB na kebo ya umeme.

• Kulingana na kompyuta ambayo imeunganishwa kwenye printa, printa inaweza isiingie katika hali ya zima mfumo hata kama kompyuta imezimwa.
• Kulingana na aina ya kitovu kinachotumiwa, printa inaweza isiingie katika hali ya zima mfumo hata kama kompyuta imezimwa.

Tahadhari kuhusu miunganisho ya USB

1. Kulingana na mipangilio na usanidi, printa inaweza isifanye kazi kwa usahihi na kompyuta zingine hata kama zinakidhi masharti ya mazingira ya muunganisho. Kwa kuongeza, utendakazi haujahakikishwa kwa miunganisho kupitia kitovu cha USB au ubao wa upanuzi wa USB, au kwa kompyuta zilizoundwa nyumbani au zilizorekebishwa.
2. Unganisha kebo ya USB moja kwa moja kwenye bandari ya USB ya kompyuta. Ikiwa printa imeunganishwa kupitia kitovu cha USB au kifaa kingine, printa inaweza isifanye kazi kwa usahihi.
3. Printa hii inahitaji mkondo wa umeme wa 100 mA/bandari ya USB au zaidi kwa muda fulani wakati wa operesheni, kama vile kuwasha. Ikiwa mkondo wa umeme ni chini ya 100 mA, vifaa vifuatavyo vinaweza kufanya kazi vibaya.

• Printa hii
• Vifaa vilivyounganishwa na bandari zingine za USB za kompyuta

Inapakiaji wa Karatasi ya Mviringo

Kutumia Karatasi ya Mviringo yenye Upana wa 79.5 mm

Hakikisha unatumia karatasi ya mviringo inayoendana na maelezo ya kichapishi.

Unapotumia karatasi ya mviringo yenye upana wa 57.5 mm, sakinisha kishikilia karatasi ya mviringo kama ilivyoelezwa kwenye ukurasa unaofuata.

1. Sukuma lever ya kufungua kifuniko, na ufungue kifuniko cha kichapishi.

2. Huku ukizingatia mwelekeo wa mviringo, weka karatasi ya mviringo kwenye nafasi iliyo wazi, na uvute ukingo wa mbele wa karatasi kuelekea kwako.

Usitoe mwisho wa karatasi kwa mshazari, kwani itasababisha karatasi kukwama au kupotoshwa.

3. Sukuma chini pande zote mbili za kifuniko cha kichapishi ili kufunga.

   Kumbuka: Hakikisha kuwa kifuniko cha kichapishi kimefungwa vizuri.
4. Ikiwa kifuniko cha kichapishi kimefungwa baada ya kuwasha umeme, kikata hufanya kazi kiotomatiki na mwisho wa mbele wa karatasi hukatwa.

Kutumia Karatasi ya Mviringo yenye Upana wa 57.5 mm

Unapotumia karatasi ya mviringo yenye upana wa 57.5 mm, sakinisha kiongozi cha karatasi kilichotolewa kwenye kichapishi. Ili kubadilisha upana wa kuchapisha (upana wa karatasi ya mviringo), badilisha mpangilio wa Upana wa Kuchapisha katika Usanidi (Configuration). Kwa maelezo kuhusu mpangilio wa Upana wa Kuchapisha, rejelea mwongozo wa programu uliopo katika folda za "Documents" kwenye CD-ROM.

1. Ingiza kishikilia karatasi ya mviringo kwenye kitengo, hakikisha hugusi roller saidizi, na kisha uweke kishikilia kwenye nafasi kama inavyoonyeshwa.

2. Salama kiongozi cha karatasi kwa kusukuma eneo lililoandikwa "A" chini hadi libonyeze mahali pake.


Kumbuka: Baada ya kutumia karatasi ya mviringo yenye upana wa 57.5 mm, usibadilishe hadi karatasi ya mviringo yenye upana wa 79.5 mm. (Hii ni kwa sababu kichwa cha kichapishi kimeharibika kama matokeo ya sehemu ya kichwa kuwa katika mgusano wa moja kwa moja na platen.)

Alama ya Tahadhari

Lebo hizi ziko karibu na kichwa cha kuchapisha cha joto.
Kwa sababu kichwa cha kuchapisha cha joto kina joto mara baada ya kuchapisha, usikiguse. Umeme tuli unaweza kuharibu kichwa cha kuchapisha cha joto. Ili kulinda kichwa cha kuchapisha cha joto dhidi ya umeme tuli, usikiguse.

Alama hii imewekwa karibu na kikata. Usiwahi kugusa blade ya kikata, kwani unaweza kuumia vidole vyako.

Alama hii imewekwa karibu na kiunganishi cha gari cha pembeni. Usiunganishe hii na simu.

Lebo au stempu hii ya alama imewekwa karibu na skrubu zinazolinda kasha au sahani ya kinga, ambayo haipaswi kufunguliwa na watu wengine isipokuwa wafanyakazi wa huduma. Watu, wengine isipokuwa wafanyakazi wa huduma, hawapaswi kuondoa skrubu hizi. Maeneo ya voltage ya juu katika kasha yanaweza kuwa hatari.

1. Usiguse blade ya kikata.

• Kuna kikata ndani ya nafasi ya kutoa karatasi. Sio tu kwamba hupaswi kuweka mkono wako kwenye nafasi ya kutoa karatasi wakati uchapishaji unaendelea, usiwahi kuweka mkono wako kwenye nafasi ya kutoa hata wakati uchapishaji haujaendelea.
• Kifuniko cha kichapishi kinaweza kufunguliwa wakati wa kubadilisha karatasi. Hata hivyo, kwa kuwa blade ya kikata iko ndani ya kifuniko cha kichapishi, kuwa mwangalifu usiiweke uso wako au mikono yako karibu sana na blade ya kikata.

2. Wakati na mara baada ya kuchapisha, eneo karibu na kichwa cha joto ni moto sana. Usiliguse, kwani unaweza kuungua.
3. Chomoa kifaa mara moja ikiwa kinatoa moshi, harufu ya ajabu, au kelele isiyo ya kawaida na uwasiliane na muuzaji wako kwa ushauri.
4. Usiwahi kujaribu kukarabati bidhaa hii mwenyewe. Kazi isiyofaa ya ukarabati inaweza kuwa hatari.
5. Usiwahi kutenganisha au kurekebisha bidhaa hii. Kuchezea bidhaa hii kunaweza kusababisha majeraha, moto, au mshtuko wa umeme.

1. Usifanye kazi lever ya kufungua kifuniko huku ukibonyeza kifuniko cha kichapishi kwa mkono wako.
2. Usisukume lever ya kufungua kifuniko na ufungue kifuniko cha kichapishi wakati uchapishaji unaendelea au wakati kikata kiotomatiki kinafanya kazi.
3. Usisukume karatasi wakati kifuniko cha kichapishi kimefungwa.
4. Kipengele cha kupasha joto na IC ya dereva ya kichwa cha joto huharibika kwa urahisi. Usiwaguse kwa vitu vya chuma, sandpaper, nk.
5. Ubora wa uchapishaji unaweza kuteseka ikiwa kipengele cha kupasha joto cha kichwa cha joto kinachafuliwa kwa kuguswa na mikono yako. Usiguse kipengele cha kupasha joto cha kichwa cha joto.
6. Kuna hatari ya uharibifu wa IC ya dereva ya kichwa cha joto kutoka kwa umeme tuli. Usiwahi kugusa IC moja kwa moja.
7. Ubora wa uchapishaji na maisha ya kufanya kazi ya kichwa cha joto hayawezi kuhakikishwa ikiwa karatasi yoyote isipokuwa ile iliyopendekezwa inatumiwa. Hasa, karatasi iliyo na [Na+, K+, C1-] inaweza kupunguza sana maisha ya kufanya kazi ya kichwa cha joto. Tafadhali tumia tahadhari.
8. Usifanye kazi kichapishi ikiwa kuna unyevu kwenye uso wa mbele wa kichwa kutoka kwa condensation, nk.
9. Karatasi ya joto iliyochapishwa inaweza kuwa na umeme. Ikiwa kichapishi kimewekwa wima au kimewekwa kwenye ukuta, kipande kilichokatwa cha karatasi kinaweza kushikamana na kichapishi, badala ya kuanguka. Jihadharini kuwa hii inaweza kusababisha shida ikiwa unatumia stacker ambayo huhifadhi vipande vya karatasi ambavyo huanguka kwa uhuru.
10. Usibadilishe upana wa karatasi wakati wa matumizi. Kichwa cha uchapishaji cha joto, roller ya mpira, na kikata huvaa tofauti kulingana na upana wa karatasi. Hii inaweza kusababisha uchapishaji au harakati ya kikata kufanya kazi vibaya.
11. Usisafirishe kichapishi kikiwa na kifuniko chake kikiwa wazi na ukishikilia kwa kifuniko.
12. Usivute kwa nguvu kebo ya kiolesura, kamba ya umeme, au kebo ya droo ya pesa ambayo imeunganishwa. Ili kutenganisha kiunganishi, hakikisha unashika kwenye sehemu ya kiunganishi, bila kutumia mkazo mwingi kwenye kiunganishi kwenye kichapishi.
13. Ikiwa kichapishi chako kitaning'inia, lazima uiweke upya kwa kuchomoa/kuchomeka kebo ya USB. Hata hivyo, vipindi vya kila kuchomoa/kuchomeka lazima viwe sekunde 5 au zaidi. Muda mfupi unaweza kusababisha utendakazi.
14. Usizime kompyuta au kuweka kompyuta katika hali ya kusubiri wakati wa uchapishaji.
15. Usichomoe kamba ya umeme au ukate kebo ya USB wakati inafanya kazi.

Vidokezo kuhusu Kutumia Kikata Kiotomatiki

1. Ikiwa kikata hakiko katika nafasi yake ya nyumbani baada ya hitilafu, kwanza ondoa sababu ya hitilafu; kisha, washa umeme tena.
2. Kiwango cha 5 mm au zaidi kinapendekezwa kutoka mwisho wa eneo lililochapishwa hadi nafasi ya kukata.
3. Usijaribu kuondoa karatasi wakati wa kukata, kwani hii inaweza kusababisha karatasi kukwama.

Kuambatanisha Vifaa

Vifaa vifuatavyo ni muhimu wakati wa kuweka kichapishi ukutani.

• Mwongozo wa juu na skrubu mbili zenye flange
• Bamba la kishikiliaji na skrubu mbili zisizo na flange

Vifaa vifuatavyo ni muhimu wakati wa kuweka kichapishi wima.

• Mwongozo wa juu na skrubu mbili zenye flange
• Miguu minne ya mpira

Kuambatanisha Mwongozo wa Juu

1. Sukuma lever ya kufungua kifuniko, na ufungue kifuniko cha kichapishi.
2. Sakinisha mwongozo wa juu kwenye shimoni hadi ndoano kwenye mwongozo ziingie mahali pake.
3. Kaza skrubu mbili (skrubu zenye flange za M3x6) ambazo zilitolewa ili kulinda mwongozo wa juu mahali pake.



Kuambatanisha Bamba la Kishikiliaji

• Bamba la kishikiliaji linaambatanishwa na kichapishi kwa kutumia skrubu zilizojumuishwa na limefungwa kwenye skrubu ambazo zimewekwa ukutani.
• Skrubu ukutani hazijajumuishwa. Tumia skrubu zinazopatikana kibiashara (kipenyo cha mm 4) ambazo zinafaa kwa nyenzo za ukuta (mbao, boriti ya chuma, zege, n.k.).
• Uzito wa kichapishi ni takriban kilo 2.4 wakati karatasi ya roll ya kipenyo kikubwa zaidi imepakiwa. Tumia skrubu ukutani ambazo zina nguvu ya kukata na nguvu ya kuvuta ili kuhimili nguvu ya angalau kgf 12 (118 N).

Tahadhari kuhusu usakinishaji

Tahadhari hii inaonyesha taarifa ambayo, ikiwa haitazingatiwa, inaweza kusababisha majeraha ya kibinafsi au uharibifu wa mali.

• Hakikisha kuwa na wafanyakazi waliohitimu kusakinisha skrubu na kichapishi maalum ukutani.
  Star haiwajibiki kwa ajali au majeraha yoyote ambayo hutokea kama matokeo ya usakinishaji usiofaa, matumizi mabaya, au marekebisho.
  Hasa wakati wa kusakinisha kichapishi mahali pa juu, hakikisha kwamba kichapishi kimewekwa kwa usalama ukutani.
  Ikiwa kichapishi hakijasakinishwa kwa usalama na kinaanguka, majeraha ya kibinafsi au uharibifu wa kichapishi unaweza kutokea.
• Hakikisha kwamba uso wa kupachika na skrubu za usakinishaji zina nguvu ya kutosha kusakinisha kichapishi.
  Sakinisha kichapishi kwa usalama ili uzito wa kichapishi na nyaya zozote zilizounganishwa hazitasababisha kichapishi kuanguka.
  Vinginevyo, majeraha ya kibinafsi au uharibifu wa kichapishi unaweza kutokea.
• Usisakinishe kichapishi mahali pasipo imara au mahali ambapo panaonekana mtetemo na mshtuko.
  Ikiwa kichapishi kinaanguka, majeraha ya kibinafsi au uharibifu wa kichapishi unaweza kutokea.

1. Ambatisha bamba la kushikilia kwenye kichapishi. Kisha kaza skrubu mbili ambazo zilitolewa ili kulilinda mahali pake.

2. Weka kichapishi juu ya skrubu, n.k., ukutani na kisha ukitelezeshe chini ili kukiweka mahali pake. Baada ya kuweka kichapishi mahali pake, angalia skrubu ukutani tena ili kuhakikisha kwamba zinaweza kuhimili uzito wa kichapishi.


• Uzito wa kichapishi ni takriban kilo 2.4 wakati karatasi ya roll ya kipenyo kikubwa zaidi imepakiwa.
• Tumia skrubu ukutani ambazo zina nguvu ya kukata na nguvu ya kuvuta ili kuhimili nguvu ya angalau kgf 12 (118 N).

3. Sukuma lever ya kufungua kifuniko, na ufungue kifuniko cha kichapishi.
4. Ingiza karatasi ya roll kama inavyoonyeshwa.


Kuambatanisha Miguu ya Mpira

1. Ambatisha miguu minne ya mpira katika nafasi zilizoonyeshwa kwenye picha. Hakikisha kwamba uchafu wowote umefutwa kabisa kabla ya kuambatanisha miguu ya mpira.

2. Sukuma lever ya kufungua kifuniko, na ufungue kifuniko cha kichapishi.
3. Ingiza karatasi ya roll kama inavyoonyeshwa.


Ufafanuzi wa Karatasi ya Roll ya Joto

Wakati sehemu zinazoweza kutumika zimeisha, tumia zile zilizoainishwa hapa chini.

Ufafanuzi wa Karatasi ya Roll Inayolingana

Unene		65~85 µm
Upana		79.5±0.5 mm (57.5±0.5 mm wakati kishikiliaji cha roller ya karatasi kinatumiwa)
Kipenyo cha nje cha roll		ø83 mm au chini
Upana wa karatasi ya roll ya kuchukua		80+ 0.5-1 mm au (58+ 0.5-1 mm wakati kishikiliaji cha roller ya karatasi kinatumiwa)
Kipenyo cha nje/ndani cha msingi	Nje ya msingi	ø18±1 mm
	Ndani ya msingi	ø12±1 mm
Uso uliochapishwa		Ukingo wa nje wa roll

Kumbuka:

1. Usitumie gundi au kola ili kulinda karatasi ya roll au msingi wake.
2. Usikunje mwisho wa mkia wa karatasi.
3. Fikia URL ifuatayo kwa taarifa ya karatasi iliyopendekezwa.

http://www.starmicronics.com/support/

Jopo la Kudhibiti na Kazi Nyingine

Jopo la Kudhibiti

1. Taa ya POWER (LED ya kijani) Huwaka wakati nguvu IMEWASHWA.

Kichapishi hiki hakina swichi ya nguvu. Baada ya kuchomeka kamba ya nguvu kwenye plagi ya AC, nguvu ya kichapishi itawashwa kwa mara ya kwanza wakati kebo ya USB imeunganishwa kwenye kompyuta ambayo imewashwa.

2. Taa ya ERROR (LED nyekundu)
   Huonyesha makosa mbalimbali pamoja na taa ya POWER.
3. Kitufe cha FEED
   Bonyeza kitufe cha FEED ili kulisha karatasi ya roll.

Kiashiria cha Taa

1. Hali ya Kichapishi

Hali	Taa ya POWER	Taa ya ERROR
Inachapisha	Imewashwa	Imezimwa
Iko Tayari Kuchapisha	Imewashwa	Imezimwa
Mfumo Umezimwa	Imezimwa	Imezimwa
Makosa	Rejelea ukurasa unaofuata.	Rejelea ukurasa unaofuata.

Kumbuka: Kulingana na bandari ya USB inayotumika, inaweza kuchukua muda mfupi kwa kichapishi kuingia katika hali ya mfumo umezimwa baada ya kompyuta kuzimwa.

2. Makosa yanayoweza kurekebishwa kiotomatiki

Maelezo ya Hitilafu	Taa ya POWER	Taa ya ERROR	Masharti ya Kurejesha
Hitilafu ya kifuniko kilicho wazi	Imewashwa	Imewashwa	Imerekebishwa kiotomatiki baada ya kifuniko cha kichapishi kufungwa.
Hitilafu ya kukatika kwa kamba ya nguvu	Huflashi kwa vipindi vya sekunde 0.5 *1	Huflashi kwa vipindi vya sekunde 0.5 *1	Imerekebishwa kiotomatiki baada ya kamba ya nguvu kuchomekwa kwenye plagi ya AC.
Utambuzi wa joto la juu la kichwa	Huflashi kwa vipindi vya sekunde 0.5	Imezimwa	Imerekebishwa kiotomatiki baada ya kichwa cha uchapishaji kupoa.
Utambuzi wa joto la juu la bodi	Huflashi kwa vipindi vya sekunde 2	Imezimwa	Imerekebishwa kiotomatiki baada ya kifuniko cha kichapishi kufungwa.

*1: Taa za POWER na ERROR huwaka kwa zamu. Ikiwa hitilafu za volti za VM na VCC zilitokea wakati huo huo, hitilafu ya kukatika kwa kamba ya nguvu itaonyeshwa hata kama kebo imeunganishwa kwenye plagi. Katika hali kama hizo, kata kamba ya nguvu kutoka kwa plagi, kisha uiunganishe tena. Kisha unganisha kebo ya USB kwenye PC wakati ina nguvu.

Maelezo ya Hitilafu	Taa ya POWER	Taa ya ERROR	Masharti ya Kurejesha
Hitilafu ya karatasi kuisha	Imewashwa	Huflashi kwa vipindi vya sekunde 0.5	Imerekebishwa kiotomatiki kwa kupakia roll mpya ya karatasi, kisha kufunga kifuniko cha kichapishi.

3. Makosa yasiyoweza kurekebishwa

Maelezo ya Hitilafu	Taa ya POWER	Taa ya ERROR	Masharti ya Kurejesha
Hitilafu ya thermistor ya kichwa	Huflashi kwa vipindi vya sekunde 0.5	Huflashi kwa vipindi vya sekunde 0.5	Haiwezi kurekebishwa
Hitilafu ya thermistor ya bodi	Huflashi kwa vipindi vya sekunde 2	Huflashi kwa vipindi vya sekunde 2	Haiwezi kurekebishwa
Hitilafu ya volti ya VM	Imezimwa	Huflashi kwa vipindi vya sekunde 1	Haiwezi kurekebishwa
Hitilafu ya volti ya VCC	Huflashi kwa vipindi vya sekunde 1	Huflashi kwa vipindi vya sekunde 1	Haiwezi kurekebishwa
Hitilafu ya kumbukumbu isiyo tete	Huflashi kwa vipindi vya sekunde 0.25	Huflashi kwa vipindi vya sekunde 0.25	Haiwezi kurekebishwa
Hitilafu ya USB	Huflashi kwa vipindi vya sekunde 5	Huflashi kwa vipindi vya sekunde 5	Haiwezi kurekebishwa
Hitilafu ya CPU	Imezimwa	Imezimwa	Haiwezi kurekebishwa
Hitilafu ya RAM	Imezimwa	Imewashwa	Haiwezi kurekebishwa

Kumbuka:

1. Ikiwa hitilafu isiyoweza kurekebishwa itatokea, zima nguvu mara moja.
2. Ikiwa hitilafu isiyoweza kurekebishwa itatokea, tafadhali wasiliana na muuzaji kwa ajili ya ukarabati.

4. Hitilafu ya kukata karatasi

Maelezo ya Hitilafu	Taa ya POWER	Taa ya ERROR	Masharti ya Kurejesha
Hitilafu ya kukata karatasi	Imezimwa	Huflashi kwa vipindi vya sekunde 0.125	Kwa toleo la firmware 1.1 au matoleo mapya zaidi: Fungua kifuniko cha kichapishi. Ondoa sababu (karatasi iliyokwama) ya hitilafu, na ufunge kifuniko cha kichapishi. Kisha, kichapishi kitarejeshwa. Kwa toleo la firmware 1.0 au ikiwa kifuniko cha kichapishi hakiwezi kufunguliwa kwa sababu ya kufuli ya kikata: Fuata hatua zilizoelezwa katika sehemu ya Kutoa Kikata Kilichofungwa.

Kumbuka: Ikiwa kikata hakirudi kwenye nafasi yake ya nyumbani au hakifanyi harakati za awali, itasababisha hitilafu isiyoweza kurekebishwa.

5. Hitilafu ya karatasi kuisha

Maelezo ya Hitilafu	Taa ya POWER	Taa ya ERROR	Masharti ya Kurejesha
Hitilafu ya karatasi kuisha	Imewashwa	Huflashi kwa vipindi vya sekunde 0.5	Imerekebishwa kiotomatiki kwa kupakia roll mpya ya karatasi, kisha kufunga kifuniko cha kichapishi.

Uchapishaji Binafsi

Uchapishaji wa Majaribio

1. Hakikisha kuwa kompyuta imewashwa.
2. Hakikisha kuwa kamba ya nguvu ya kichapishi imechomekwa kwenye plagi ya AC.
3. Huku umeshikilia kitufe cha FEED chini, unganisha kebo ya USB kwenye kompyuta.

Uchapishaji wa majaribio unaanza. Nambari ya toleo na mipangilio ya kichapishi huchapishwa.

Baada ya kichapishi kuanza kuchapisha, achia mkono wako kutoka kwenye kitufe cha FEED.

Baada ya uchapishaji binafsi kukamilika, kichapishi kitaanza katika hali ya kawaida.

Kuzuia na Kuondoa Mkwamo wa Karatasi

Kuzuia Mkwamo wa Karatasi

Karatasi haipaswi kuguswa wakati wa utoaji na kabla ya kukatwa.

Kubonyeza au kuvuta karatasi wakati wa utoaji kunaweza kusababisha mkwamo wa karatasi, kushindwa kukata karatasi au kushindwa kulisha mstari.

Kuondoa Mkwamo wa Karatasi

Ikiwa mkwamo wa karatasi utatokea, uondoe kama ilivyoelezwa hapa chini.

1. Chomoa kamba ya nguvu na ukate kebo ya USB.
2. Sukuma lever kuelekea kwako ili kufungua kifuniko cha kichapishi.
3. Ondoa karatasi iliyokwama.

Kumbuka: Ili kuzuia sehemu kama vile kichwa cha joto au roller ya mpira kuharibika au kubadilika, usivute kwa nguvu karatasi wakati kifuniko cha kichapishi kimefungwa.

4. Weka roll ya karatasi sawa na ufunge kifuniko cha kichapishi kwa upole.

Kumbuka 1: Hakikisha kuwa karatasi imewekwa sawa. Ikiwa kifuniko cha kichapishi kimefungwa na karatasi imepinda, mkwamo wa karatasi unaweza kutokea.

Kumbuka 2: Funga kifuniko cha kichapishi kwa kubonyeza chini kwenye pande. Usijaribu kuifunga kwa kubonyeza chini katikati. Kifuniko kinaweza kisifunge vizuri.

5. Chomeka kamba ya nguvu kwenye plagi ya AC na uunganishe kebo ya USB kwenye kompyuta ambayo imewashwa. Kisha hakikisha kuwa LED ya ERROR haijawashwa.

Kumbuka: Wakati LED ya ERROR imewashwa, kichapishi hakitakubali amri yoyote kama vile amri ya uchapishaji, kwa hivyo hakikisha kuwa kifuniko cha kichapishi kimefungwa vizuri.

Alama ya Tahadhari

Lebo hizi ziko karibu na kichwa cha joto cha uchapishaji. Kwa sababu kichwa cha joto cha uchapishaji ni moto mara baada ya uchapishaji, usikiguse. Umeme tuli unaweza kuharibu kichwa cha joto cha uchapishaji. Ili kulinda kichwa cha joto cha uchapishaji dhidi ya umeme tuli, usikiguse.

Alama hii imewekwa karibu na kikata. Usiguse kamwe blade ya kikata, kwani unaweza kuumia vidole vyako.

Alama hii imewekwa karibu na kiunganishi cha kiendeshi cha pembeni. Usiunganishe hii kwenye simu.

Lebo au muhuri huu wa alama umewekwa karibu na skrubu zinazoshikilia kesi au sahani ya kinga, ambayo haipaswi kufunguliwa na watu isipokuwa wafanyakazi wa huduma. Watu, isipokuwa wafanyakazi wa huduma, hawapaswi kuondoa skrubu hizi. Maeneo ya volti ya juu katika kesi yanaweza kuwa hatari.

Kutoa Kikata Kilichofungwa

Ikiwa kikata kiotomatiki kitafunga, kata kebo ya USB, na uchomoe kamba ya nguvu ili kuzima kichapishi. Kisha unganisha tena kebo ya USB, na uchomeke kamba ya nguvu ili kuwasha kichapishi. Ikiwa kuanzisha upya kichapishi hakitoi kikata kilichofungwa, fuata hatua zilizo hapa chini.

Kwa kuwa kufanya kazi kwenye kikata kunaweza kuwa hatari, hakikisha kuwa umezima kichapishi kwanza.

1. Chomoa kamba ya nguvu na ukate kebo ya USB.
2. Ondoa kifuniko cha mbele ili kufichua kikata kiotomatiki.

3. Ondoa karatasi yoyote iliyokwama.

Kuwa mwangalifu usiharibu kichapishi wakati wa kuondoa karatasi yoyote iliyokwama. Kwa kuwa kichwa cha joto cha uchapishaji ni nyeti haswa, hakikisha usikiguse.

4. Ingiza bisibisi ya Philips kwenye shimo la uendeshaji wa mwongozo upande wa kikata, na ugeuze katika mwelekeo wa mshale ulioonyeshwa upande wa kulia hadi kifuniko cha nyuma kifunguliwe.

Ikiwa kifuniko cha kichapishi hakifunguki kwa urahisi, usilazimishe kifuniko cha kichapishi kufunguka. Wasiliana na muuzaji kwa ajili ya ukarabati.

5. Fungua kifuniko cha kichapishi, ondoa karatasi yoyote iliyokwama, na kisha usakinishe tena roll ya karatasi.
6. Sakinisha kifuniko cha mbele.

Usafishaji wa Mara kwa Mara

Herufi zilizochapishwa zinaweza kuwa zisizo wazi kwa sehemu kutokana na vumbi la karatasi na uchafu uliojilimbikiza. Ili kuzuia tatizo kama hilo, vumbi la karatasi lililokusanywa kwenye kishikilia karatasi na sehemu ya usafirishaji wa karatasi na kwenye uso wa kichwa cha joto lazima liondolewe mara kwa mara.

Usafishaji kama huo unapendekezwa kufanywa mara moja kila baada ya miezi sita au mistari milioni moja.

Kusafisha Kichwa cha Joto

Ili kuondoa vumbi jeusi la karatasi ambalo limejilimbikiza kwenye uso wa kichwa cha joto, kifute kwa kitambaa cha pamba (au kitambaa laini) kilichochovywa kwenye alkoholi (ethanoli, methanol, au alkoholi ya isopropili).

Kumbuka 1: Kichwa cha joto huharibika kwa urahisi, kwa hivyo kisafishe kwa kitambaa laini, ukizingatia usikikwaruze.

Kumbuka 2: Usijaribu kusafisha kichwa cha joto mara baada ya kuchapisha, wakati kichwa cha joto kina joto.

Kumbuka 3: Jihadharini na hatari ya kuharibu kichwa cha joto kama matokeo ya umeme tuli ambao unaweza kuundwa wakati wa kusafisha.

Kumbuka 4: Washa umeme tu baada ya alkoholi kukauka kabisa.

Kusafisha Rola ya Mpira

Tumia kitambaa kikavu na laini kufuta vumbi ambalo linaweza kuwa limejilimbikiza kwenye rola ya mpira. Zungusha platen ili kusafisha uso mzima.

Kusafisha Kishikilia Karatasi na Eneo Linalozunguka

Safisha kishikilia karatasi kutoka kwa uchafu, vumbi, chembe za karatasi, gundi, n.k. ambazo zinaweza kuwa zimejilimbikiza.

Marejeleo

• Tovuti ya Usaidizi ya Kimataifa - Kituo cha Usaidizi cha Kimataifa cha Star Micronics

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Star futurePRNT ECO TSP100, TSP143IIU

Lugha zinazopatikana
