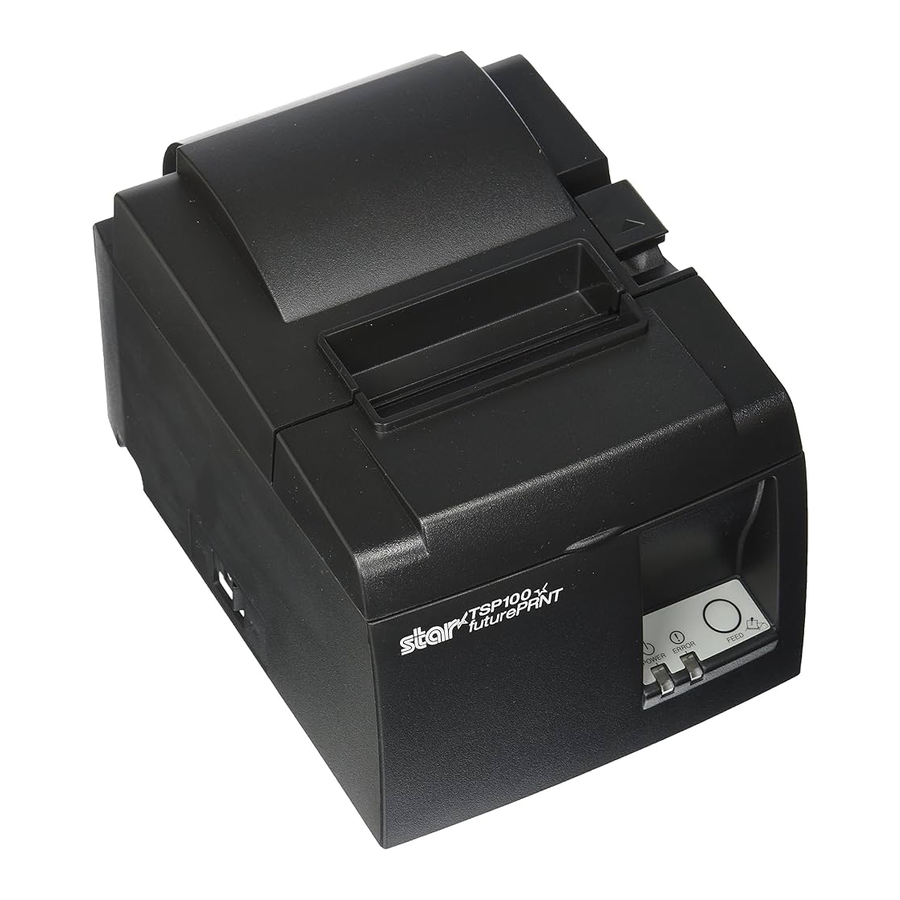

Manualul Star futurePRNT ECO TSP100, TSP143IIU

Despachetarea și instalarea

Despachetarea

După despachetarea unității, verificați dacă toate accesoriile necesare sunt incluse în pachet.

Fig. 1-1 Despachetare

Dacă lipsește ceva, contactați distribuitorul de la care ați cumpărat imprimanta și cereți-i să furnizeze partea lipsă. Rețineți că este o idee bună să păstrați cutia originală și toate materialele de ambalare, doar în cazul în care trebuie să împachetați din nou imprimanta și să o trimiteți undeva mai târziu.

Alegerea unui loc pentru imprimantă

Înainte de a despacheta efectiv imprimanta, ar trebui să vă acordați câteva minute pentru a vă gândi unde intenționați să o utilizați. Rețineți următoarele puncte atunci când faceți acest lucru.

• Alegeți o suprafață fermă, plană, unde imprimanta să nu fie expusă la vibrații.
• Priza de alimentare la care intenționați să vă conectați pentru alimentare ar trebui să fie în apropiere și neobstrucționată.
• Asigurați-vă că imprimanta este suficient de aproape de computerul dvs. gazdă pentru a le putea conecta pe cele două.
• Asigurați-vă că imprimanta nu este expusă la lumina directă a soarelui.
• Asigurați-vă că imprimanta este bine ferită de încălzitoare și alte surse de căldură extremă.
• Asigurați-vă că zona înconjurătoare este curată, uscată și fără praf.
• Asigurați-vă că imprimanta este conectată la o priză de alimentare fiabilă. Nu ar trebui să fie pe același circuit electric cu copiatoare, frigidere sau alte aparate care provoacă vârfuri de tensiune.
• Asigurați-vă că încăperea în care utilizați imprimanta nu este prea umedă.
• Când aruncați imprimanta, respectați reglementările locale.
• Acest dispozitiv utilizează un motor de curent continuu și comutatoare care au un punct de contact electric. Evitați utilizarea dispozitivului în medii în care gazul siliconic poate deveni volatil.

• Opriți imediat echipamentul dacă produce fum, un miros ciudat sau un zgomot neobișnuit. Deconectați imediat echipamentul și contactați distribuitorul pentru sfaturi.
• Nu încercați niciodată să reparați singur acest produs. O lucrare de reparație necorespunzătoare poate fi periculoasă.
• Nu dezasamblați sau modificați niciodată acest produs. Manipularea acestui produs poate duce la răniri, incendii sau șocuri electrice.

Nomenclatură

Caracteristici produs

Caracteristicile produsului

• Această imprimantă nu este echipată cu un comutator de alimentare. Imprimanta se pornește când computerul, la care este conectată imprimanta, este pornit.
• După ce hârtia este descărcată, hârtia rolei este derulată pentru a reduce marginea de pe marginea anterioară a hârtiei, ceea ce reduce cantitatea de hârtie utilizată.
• Cantitatea de hârtie utilizată este redusă prin imprimare mică.
• Când computerul intră în stand-by sau hibernează, imprimanta intră automat în modul gata de imprimare sau în modul oprit al sistemului pentru a reduce consumul de energie.
• Când imprimanta nu imprimă, aceasta intră automat în modul gata de imprimare pentru a reduce consumul de energie în timp ce așteaptă următoarea lucrare de imprimare.

(Cu toate acestea, în funcție de configurația computerului și de mediul de conectare, este posibil ca funcția de mai sus să nu funcționeze.)

Moduri de operare

• Modul Oprit al Sistemului Când computerul este oprit, imprimanta se oprește.
• Modul Gata de Imprimare Când imprimanta nu imprimă, aceasta intră automat în modul gata de imprimare pentru a reduce consumul de energie.
• Imprimare Imprimanta imprimă (inclusiv atunci când hârtia rolei este alimentată)

Configurare

Conectarea cablului de alimentare

1. Verificați eticheta de pe partea din spate sau de jos a imprimantei pentru a vă asigura că tensiunea acesteia corespunde cu cea a prizei de curent alternativ. De asemenea, asigurați-vă că ștecherul de pe cablul de alimentare se potrivește cu priza de curent alternativ.
2. Dacă cablul de alimentare nu este atașat la imprimantă, introduceți capătul corespunzător în intrarea de curent alternativ de pe spatele imprimantei.
3. Introduceți cablul de alimentare într-o priză de curent alternativ împământată corespunzător.


Dacă tensiunea indicată pe eticheta de pe partea inferioară a imprimantei nu corespunde cu tensiunea din zona dvs., contactați imediat distribuitorul.

Vă recomandăm să scoateți imprimanta din priză atunci când nu intenționați să o utilizați pentru perioade lungi de timp. Din acest motiv, ar trebui să amplasați imprimanta astfel încât priza în care este conectată să fie în apropiere și ușor accesibilă

Conectarea cablului USB la imprimantă

Treceți cablul prin suportul de cablu, așa cum se arată. Apoi, conectați cablul de interfață USB la imprimantă.

Măsuri de precauție privind conexiunile USB

1. În funcție de setări și configurații, imprimanta poate să nu funcționeze corect cu unele computere, chiar dacă acestea îndeplinesc condițiile pentru mediul de conectare. În plus, funcționarea nu este garantată pentru conexiunile printr-un hub USB sau o placă de extensie USB sau pentru computere construite sau modificate acasă.
2. Conectați cablul USB direct la portul USB al computerului. Dacă imprimanta este conectată printr-un hub USB sau alt dispozitiv, imprimanta poate să nu funcționeze corect.
3. Această imprimantă necesită un curent electric de 100 mA/port USB sau mai mult pentru o anumită perioadă de timp în timpul operațiunilor, cum ar fi pornirea. Dacă curentul electric este mai mic de 100 mA, următoarele dispozitive pot funcționa defectuos.

• Această imprimantă
• Dispozitivele conectate la celelalte porturi USB ale computerului

Conectarea la o unitate periferică

Puteți conecta o unitate periferică la imprimantă folosind o mufă modulară. Următoarele descriu modul de instalare a miezului de ferită și de realizare a conexiunii efective. Rețineți că această imprimantă nu vine cu o mufă sau un cablu modular, deci depinde de dvs. să obțineți unul care să se potrivească nevoilor dvs.

Asigurați-vă că imprimanta este oprită și scoasă din priză și că computerul este oprit înainte de a face conexiuni.

1. Conectați cablul unității periferice la conectorul de pe panoul din spate al imprimantei.

Nu conectați o linie telefonică în conectorul unității periferice. Nerespectarea acestui lucru poate duce la deteriorarea imprimantei.

De asemenea, din motive de siguranță, nu conectați cablurile la conectorul unității externe dacă există șansa ca acesta să transporte tensiune periferică.

Pornirea și oprirea alimentării

Această imprimantă nu este echipată cu un întrerupător de alimentare.

1. Următoarele patru condiții sunt necesare pentru a porni imprimanta.

• Computerul este pornit.
• Cablul de alimentare al imprimantei este conectat la o priză de curent alternativ.
• Imprimanta este conectată la un computer folosind cablul USB.
• Comutatorul de repaus este setat la Active (Activ) atunci când este disponibil.


2. Dacă imprimanta funcționează defectuos, scoateți cablul de alimentare și deconectați cablul USB pentru a opri imprimanta.

Pornirea alimentării (modul pregătit pentru imprimare)

Există două moduri de a porni alimentarea. Când comutatorul de repaus este disponibil, verificați dacă este setat la Active (Activ).

1. Pornirea manuală a alimentării
   Asigurați-vă că cablul de alimentare al imprimantei este conectat la o priză de curent alternativ. Conectați cablul USB la portul USB al unui computer care este pornit. Când cablul USB este conectat, imprimanta pornește și lampa POWER (ALIMENTARE) de pe panoul de control se aprinde.
2. Pornirea automată a alimentării
   Asigurați-vă că cablul de alimentare al imprimantei este conectat la o priză de curent alternativ. Asigurați-vă că cablul USB este conectat la portul USB al unui computer care este oprit. Când computerul este pornit, imprimanta pornește și lampa POWER (ALIMENTARE) de pe panoul de control se aprinde.

Oprirea alimentării (modul oprit al sistemului)

Există două moduri de a opri alimentarea.

1. Oprirea manuală a alimentării
   Deconectați cablul USB. Când comutatorul de repaus este disponibil, puteți, de asemenea, să opriți alimentarea setând comutatorul de repaus la Sleep (Repaus).
2. Oprirea automată a alimentării
   Opriți computerul. Imprimanta se oprește, de asemenea, când computerul intră în modul stand-by sau hibernează.

În această stare, imprimanta primește o cantitate mică de energie și încă funcționează. Pentru a opri complet alimentarea, deconectați cablul USB și cablul de alimentare.

• În funcție de computerul care este conectat la imprimantă, imprimanta poate să nu intre în modul oprit al sistemului, chiar dacă computerul este oprit.
• În funcție de tipul de hub utilizat, imprimanta poate să nu intre în modul oprit al sistemului, chiar dacă computerul este oprit.

Măsuri de precauție privind conexiunile USB

1. În funcție de setări și configurații, imprimanta poate să nu funcționeze corect cu unele computere, chiar dacă acestea îndeplinesc condițiile pentru mediul de conectare. În plus, funcționarea nu este garantată pentru conexiunile printr-un hub USB sau o placă de extensie USB sau pentru computere construite sau modificate acasă.
2. Conectați cablul USB direct la portul USB al computerului. Dacă imprimanta este conectată printr-un hub USB sau alt dispozitiv, imprimanta poate să nu funcționeze corect.
3. Această imprimantă necesită un curent electric de 100 mA/port USB sau mai mult pentru o anumită perioadă de timp în timpul operațiunilor, cum ar fi pornirea. Dacă curentul electric este mai mic de 100 mA, următoarele dispozitive pot funcționa defectuos.

• Această imprimantă
• Dispozitivele conectate la celelalte porturi USB ale computerului

Încărcarea rolei de hârtie

Utilizarea rolei de hârtie cu lățimea de 79,5 mm

Asigurați-vă că utilizați hârtie rolă care corespunde specificațiilor imprimantei.

Când utilizați o rolă de hârtie cu o lățime de 57,5 mm, instalați suportul rolei de hârtie așa cum este descris în pagina următoare.

1. Împingeți maneta de deschidere a capacului și deschideți capacul imprimantei.

2. În timp ce observați direcția rolei, puneți rola de hârtie în interiorul gol și trageți de marginea frontală a hârtiei spre dvs.

Nu scoateți capătul hârtiei pe diagonală, deoarece acest lucru va provoca blocarea sau înclinarea hârtiei.

3. Apăsați în jos ambele părți ale capacului imprimantei pentru a-l închide.

   Notă: Asigurați-vă că capacul imprimantei este bine închis.
4. Dacă capacul imprimantei este închis după pornirea alimentării, tăietorul funcționează automat și capătul frontal al hârtiei este tăiat.

Utilizarea rolei de hârtie cu lățimea de 57,5 mm

Când utilizați o rolă de hârtie cu lățimea de 57,5 mm, instalați ghidajul de hârtie furnizat pe imprimantă. Pentru a modifica lățimea efectivă de imprimare (lățimea rolei de hârtie), modificați setarea Print Width (Lățime imprimare) în Configuration (Configurație). Pentru detalii despre setarea Print Width (Lățime imprimare), consultați manualul software situat în folderele "Documents" (Documente) de pe CD-ROM.

1. Introduceți suportul rolei de hârtie în unitate, având grijă să nu atingeți rola de asistență, și apoi potriviți suportul în fantele așa cum se arată.

2. Fixați ghidajul de hârtie împingând zona marcată cu "A" în jos până când se fixează în poziție.


Notă: După utilizarea unei role de hârtie cu o lățime de 57,5 mm, nu schimbați cu o rolă de hârtie cu o lățime de 79,5 mm. (Acest lucru se datorează faptului că capul imprimantei s-a deteriorat ca urmare a faptului că o porțiune a capului a fost în contact direct cu platoul.)

Simbol de precauție

Aceste etichete sunt situate în apropierea capului de imprimare termică.
Deoarece capul de imprimare termică este fierbinte imediat după imprimare, nu-l atingeți. Electricitatea statică poate deteriora capul de imprimare termică. Pentru a proteja capul de imprimare termică de electricitatea statică, nu-l atingeți.

Acest simbol este plasat lângă tăietor. Nu atingeți niciodată lama tăietorului, deoarece vă puteți răni degetele.

Acest simbol este plasat lângă conectorul unității periferice. Nu conectați acesta la un telefon.

Această etichetă sau ștampilă simbol este plasată lângă șuruburile care fixează carcasa sau placa de protecție, care nu trebuie deschise de persoane altele decât personalul de service. Persoanele, altele decât personalul de service, nu trebuie să scoată aceste șuruburi. Zonele de înaltă tensiune din carcasă pot fi periculoase.

1. Nu atingeți lama tăietorului.

• Există un tăietor în interiorul fantei de ieșire a hârtiei. Nu numai că nu trebuie să vă puneți mâna în fanta de ieșire a hârtiei în timp ce imprimarea este în curs, dar nu vă puneți niciodată mâna în priză chiar și atunci când imprimarea nu este în curs.
• Capacul imprimantei poate fi deschis la înlocuirea hârtiei. Cu toate acestea, deoarece lama tăietorului se află pe interiorul capacului imprimantei, aveți grijă să nu vă apropiați prea mult fața sau mâinile de lama tăietorului.

2. În timpul și imediat după imprimare, zona din jurul capului termic este foarte fierbinte. Nu-l atingeți, deoarece vă puteți arde.
3. Deconectați imediat echipamentul dacă scoate fum, un miros ciudat sau un zgomot neobișnuit și contactați-vă distribuitorul pentru sfaturi.
4. Nu încercați niciodată să reparați singur acest produs. O lucrare de reparație necorespunzătoare poate fi periculoasă.
5. Nu dezasamblați sau modificați niciodată acest produs. Manipularea acestui produs poate duce la răniri, incendii sau șocuri electrice.

1. Nu acționați maneta de deschidere a capacului în timp ce apăsați pe capacul imprimantei cu mâna.
2. Nu împingeți maneta de deschidere a capacului și nu deschideți capacul imprimantei când imprimarea este în curs sau când tăietorul automat funcționează.
3. Nu scoateți hârtia în timp ce capacul imprimantei este închis.
4. Elementul de încălzire și IC-ul driverului capului termic sunt ușor deteriorate. Nu le atingeți cu obiecte metalice, șmirghel etc.
5. Calitatea imprimării poate avea de suferit dacă elementul de încălzire al capului termic se murdărește prin atingerea cu mâinile. Nu atingeți elementul de încălzire al capului termic.
6. Există riscul de deteriorare a IC-ului driverului capului termic din cauza electricității statice. Nu atingeți niciodată direct IC-ul.
7. Calitatea imprimării și durata de viață a capului termic nu pot fi garantate dacă se utilizează o altă hârtie decât cea recomandată. În special, hârtia care conține [Na+, K+, C1-] poate reduce drastic durata de viață a capului termic. Vă rugăm să fiți precaut.
8. Nu utilizați imprimanta dacă există umezeală pe suprafața frontală a capului din cauza condensului etc.
9. O bucată tipărită de hârtie termică se poate încărca electric. Dacă imprimanta este plasată vertical sau montată pe un perete, bucata tăiată de hârtie se poate lipi de imprimantă, în loc să cadă. Aveți grijă că acest lucru ar putea cauza o problemă dacă utilizați un stivuitor care stochează bucățile de hârtie care cad liber.
10. Nu schimbați lățimea hârtiei în timpul utilizării. Capul de imprimare termică, rola de cauciuc și tăietorul se uzează diferit în funcție de lățimea hârtiei. Acest lucru poate cauza funcționarea defectuoasă a imprimării sau a mișcării tăietorului.
11. Nu transportați imprimanta cu capacul deschis și ținând-o de capac.
12. Nu trageți cu forța de cablul de interfață, cablul de alimentare sau cablul sertarului de numerar care este conectat. Pentru a detașa un conector, asigurați-vă că îl prindeți de porțiunea conectorului, fără a aplica stres excesiv pe conector la imprimantă
13. Dacă imprimanta dvs. se blochează, trebuie să o resetați prin scoaterea/introducerea cablului USB. Cu toate acestea, intervalele de per scoatere/introducere trebuie să fie de 5 secunde sau mai mult. Un interval mai scurt poate cauza funcționarea defectuoasă.
14. Nu opriți computerul sau nu puneți computerul în modul stand-by în timpul imprimării.
15. Nu deconectați cablul de alimentare sau nu deconectați cablul USB în timpul funcționării.

Note privind utilizarea tăietorului automat

1. Dacă tăietorul nu se află în poziția sa de start după o eroare, eliminați mai întâi cauza erorii; apoi, porniți din nou alimentarea.
2. Se recomandă o margine de 5 mm sau mai mult de la capătul zonei imprimate până la poziția de tăiere.
3. Nu încercați să scoateți hârtia în timpul unei tăieri, deoarece acest lucru poate provoca blocarea hârtiei

Atașarea accesoriilor

Următoarele accesorii sunt necesare la montarea imprimantei pe un perete.

• Ghidaj superior și două șuruburi cu flanșă
• Placă de susținere și două șuruburi fără flanșă

Următoarele accesorii sunt necesare la poziționarea imprimantei vertical.

• Ghidaj superior și două șuruburi cu flanșă
• Patru picioare de cauciuc

Atașarea ghidajului superior

1. Împingeți pârghia de deschidere a capacului și deschideți capacul imprimantei.
2. Fixați ghidajul superior pe ax până când cârligele de pe ghidaj se fixează în poziție.
3. Strângeți cele două șuruburi (șuruburi cu flanșă M3x6) care au fost furnizate pentru a fixa ghidajul superior în poziție.



Atașarea plăcii de susținere

• Placa de susținere este atașată la imprimantă folosind șuruburile incluse și este agățată pe șuruburi care sunt instalate în perete.
• Șuruburile de pe perete nu sunt incluse. Utilizați șuruburi disponibile în comerț (diametru de 4 mm) care sunt potrivite pentru materialul peretelui (lemn, grindă de oțel, beton etc.).
• Greutatea imprimantei este de aproximativ 2,4 kg atunci când este încărcată cea mai mare rolă de hârtie cu diametru. Utilizați șuruburi pe perete care au atât rezistență la forfecare, cât și rezistență la extragere pentru a rezista la o forță de cel puțin 12 kgf (118 N).

Precauții privind instalarea

Această atenționare indică informații care, dacă sunt ignorate, ar putea duce la vătămări corporale sau daune materiale.

• Asigurați-vă că personal calificat instalează șuruburile și imprimanta specificate pe perete.
  Star nu este responsabil pentru niciun accident sau vătămare care apare ca urmare a instalării necorespunzătoare, a utilizării greșite sau a modificărilor.
  Mai ales când instalați imprimanta într-o locație înaltă, asigurați-vă că imprimanta este instalată în siguranță pe perete.
  Dacă imprimanta nu este instalată în siguranță și cade, pot rezulta vătămări corporale sau deteriorarea imprimantei.
• Asigurați-vă că suprafața de montare și șuruburile de instalare sunt suficient de puternice pentru a instala imprimanta.
  Instalați în siguranță imprimanta, astfel încât greutatea imprimantei și a oricăror cabluri conectate să nu determine căderea imprimantei.
  În caz contrar, pot rezulta vătămări corporale sau deteriorarea imprimantei.
• Nu instalați imprimanta într-o locație instabilă sau într-o locație care este expusă la vibrații și șocuri.
  Dacă imprimanta cade, pot rezulta vătămări corporale sau deteriorarea imprimantei.

1. Atașați placa de susținere la imprimantă. Apoi strângeți cele două șuruburi care au fost furnizate pentru a o fixa în poziție.

2. Poziționați imprimanta peste șuruburi etc. de pe perete și apoi glisați-o în jos pentru a o fixa în poziție. După fixarea imprimantei în poziție, verificați din nou șuruburile de pe perete pentru a vă asigura că pot susține greutatea imprimantei.


• Greutatea imprimantei este de aproximativ 2,4 kg atunci când este încărcată cea mai mare rolă de hârtie cu diametru.
• Utilizați șuruburi pe perete care au atât rezistență la forfecare, cât și rezistență la extragere pentru a rezista la o forță de cel puțin 12 kgf (118 N).

3. Împingeți pârghia de deschidere a capacului și deschideți capacul imprimantei.
4. Introduceți rola de hârtie așa cum se arată.


Atașarea picioarelor de cauciuc

1. Atașați cele patru picioare de cauciuc în pozițiile indicate în figură. Asigurați-vă că orice murdărie a fost ștearsă complet înainte de a atașa picioarele de cauciuc.

2. Împingeți pârghia de deschidere a capacului și deschideți capacul imprimantei.
3. Introduceți rola de hârtie așa cum se arată.


Specificația rolei de hârtie termică

Când consumabilele s-au terminat, utilizați cele specificate mai jos.

Specificații conforme ale rolei de hârtie

Grosime		65~85 µm
Lățime		79,5±0,5 mm (57,5±0,5 mm când se utilizează suportul pentru rolă de hârtie)
Diametrul exterior al rolei		ø83 mm sau mai puțin
Lățimea rolei de hârtie de preluare		80+ 0.5-1 mm sau (58+ 0.5-1 mm când se utilizează suportul pentru rolă de hârtie)
Diametrul exterior/interior al miezului	Exteriorul miezului	ø18±1 mm
	Interiorul miezului	ø12±1 mm
Suprafață imprimată		Marginea exterioară a rolei

Notă:

1. Nu utilizați pastă sau adeziv pentru a fixa rola de hârtie sau miezul acesteia.
2. Nu îndoiți capătul cozii hârtiei.
3. Accesați următorul URL pentru informații despre hârtia recomandată.

http://www.starmicronics.com/support/

Panoul de control și alte funcții

Panoul de control

1. Lampă POWER (LED verde) Se aprinde când alimentarea este ON (pornită).

Această imprimantă nu este echipată cu un întrerupător de alimentare. După conectarea cablului de alimentare la o priză de curent alternativ, alimentarea imprimantei va fi pornită pentru prima dată când cablul USB este conectat la un computer care este pornit.

2. Lampă ERROR (LED roșu)
   Indică diverse erori în combinație cu lampa POWER.
3. Buton FEED (alimentare)
   Apăsați butonul FEED (alimentare) pentru a alimenta hârtie rolă.

Indicatorul lămpii

1. Starea imprimantei

Stare	Lampă POWER	Lampă ERROR
Imprimare	Pornit	Oprit
Pregătită de imprimare	Pornit	Oprit
Sistem oprit	Oprit	Oprit
Erori	Consultați pagina următoare.	Consultați pagina următoare.

Notă: În funcție de portul USB utilizat, poate dura puțin timp până când imprimanta intră în modul de sistem oprit după ce computerul este oprit.

2. Erori recuperabile automat

Descrierea erorii	Lampă POWER	Lampă ERROR	Condiții de recuperare
Eroare de capac deschis	Pornit	Pornit	Recuperată automat după ce capacul imprimantei este închis.
Eroare de deconectare a cablului de alimentare	Clipește la intervale de 0,5 secunde *1	Clipește la intervale de 0,5 secunde *1	Recuperată automat după ce cablul de alimentare este conectat la o priză de curent alternativ.
Detectarea temperaturii ridicate a capului	Clipește la intervale de 0,5 secunde	Oprit	Recuperată automat după ce capul de imprimare s-a răcit.
Detectarea temperaturii ridicate a plăcii	Clipește la intervale de 2 secunde	Oprit	Recuperată automat după ce capacul imprimantei este închis.

*1: Lămpile POWER și ERROR clipesc alternativ. Dacă erorile de tensiune VM și VCC au apărut simultan, eroarea de deconectare a cablului de alimentare va fi afișată chiar dacă cablul este conectat la o priză. În astfel de cazuri, deconectați cablul de alimentare de la priză, apoi reconectați-l. Apoi conectați cablul USB la PC când este alimentat.

Descrierea erorii	Lampă POWER	Lampă ERROR	Condiții de recuperare
Eroare de lipsă de hârtie	Pornit	Clipește la intervale de 0,5 secunde	Recuperată automat prin încărcarea unei noi role de hârtie, apoi închiderea capacului imprimantei.

3. Erori nerecuperabile

Descrierea erorii	Lampă POWER	Lampă ERROR	Condiții de recuperare
Eroare termistor cap	Clipește la intervale de 0,5 secunde	Clipește la intervale de 0,5 secunde	Nerecuperabilă
Eroare termistor placă	Clipește la intervale de 2 secunde	Clipește la intervale de 2 secunde	Nerecuperabilă
Eroare de tensiune VM	Oprit	Clipește la intervale de 1 secundă	Nerecuperabilă
Eroare de tensiune VCC	Clipește la intervale de 1 secundă	Clipește la intervale de 1 secundă	Nerecuperabilă
Eroare memorie nevolatilă	Clipește la intervale de 0,25 secunde	Clipește la intervale de 0,25 secunde	Nerecuperabilă
Eroare USB	Clipește la intervale de 5 secunde	Clipește la intervale de 5 secunde	Nerecuperabilă
Eroare CPU	Oprit	Oprit	Nerecuperabilă
Eroare RAM	Oprit	Pornit	Nerecuperabilă

Notă:

1. Dacă apare o eroare nerecuperabilă, opriți imediat alimentarea.
2. Dacă apare o eroare nerecuperabilă, vă rugăm să consultați dealerul pentru reparații.

4. Eroare de tăiere a hârtiei

Descrierea erorii	Lampă POWER	Lampă ERROR	Condiții de recuperare
Eroare de tăiere a hârtiei	Oprit	Clipește la intervale de 0,125 secunde	Pentru versiunea de firmware 1.1 sau ulterioară: Deschideți capacul imprimantei. Eliminați cauza (hârtie blocată) a erorii și închideți capacul imprimantei. Apoi, imprimanta va fi recuperată. Pentru versiunea de firmware 1.0 sau dacă capacul imprimantei nu poate fi deschis din cauza blocării cuțitului: Urmați pașii descriși în secțiunea Eliberarea unui cuțit blocat.

Notă: Dacă cuțitul nu revine la poziția inițială sau nu efectuează mișcarea inițială, va rezulta o eroare nerecuperabilă.

5. Eroare de lipsă de hârtie

Descrierea erorii	Lampă POWER	Lampă ERROR	Condiții de recuperare
Eroare de lipsă de hârtie	Pornit	Clipește la intervale de 0,5 secunde	Recuperată automat prin încărcarea unei noi role de hârtie, apoi închiderea capacului imprimantei.

Auto-imprimare

Imprimare de testare

1. Asigurați-vă că computerul este pornit.
2. Asigurați-vă că cablul de alimentare al imprimantei este conectat la o priză de curent alternativ.
3. În timp ce țineți apăsat butonul FEED (alimentare), conectați cablul USB la computer.

Începe imprimarea de testare. Numărul versiunii și setările imprimantei sunt imprimate.

După ce imprimanta începe să imprime, eliberați mâna de pe butonul FEED (alimentare).

După ce auto-imprimarea este finalizată, imprimanta va porni în modul normal.

Prevenirea și eliminarea blocajelor de hârtie

Prevenirea blocajelor de hârtie

Hârtia nu trebuie atinsă în timpul ejectării și înainte de a fi tăiată.

Apăsarea sau tragerea hârtiei în timpul ejectării poate provoca un blocaj de hârtie, o defecțiune a tăierii hârtiei sau o defecțiune a alimentării cu linii.

Eliminarea blocajului de hârtie

Dacă apare un blocaj de hârtie, eliminați-l așa cum este descris mai jos.

1. Deconectați cablul de alimentare și deconectați cablul USB.
2. Împingeți maneta spre dvs. pentru a deschide capacul imprimantei.
3. Scoateți hârtia blocată.

Notă: Pentru a preveni deteriorarea sau deformarea pieselor, cum ar fi capul termic sau rola de cauciuc, nu trageți cu forța de hârtie cu capacul imprimantei închis.

4. Poziționați rola de hârtie drept și închideți ușor capacul imprimantei.

Nota 1: Asigurați-vă că hârtia este poziționată drept. Dacă capacul imprimantei este închis cu hârtia înclinată, poate rezulta un blocaj de hârtie.

Nota 2: Blocați capacul imprimantei apăsând în jos pe părțile laterale. Nu încercați să-l închideți apăsând în jos pe centru. Este posibil ca capacul să nu se blocheze corect.

5. Conectați cablul de alimentare la priza de curent alternativ și conectați cablul USB la computerul care este pornit. Apoi asigurați-vă că LED-ul ERROR (eroare) nu este aprins.

Notă: În timp ce LED-ul ERROR (eroare) este aprins, imprimanta nu va accepta nicio comandă, cum ar fi comanda de imprimare, așa că asigurați-vă că capacul imprimantei este blocat corect.

Simbol de precauție

Aceste etichete sunt situate lângă capul de imprimare termică. Deoarece capul de imprimare termică este fierbinte imediat după imprimare, nu-l atingeți. Electricitatea statică poate deteriora capul de imprimare termică. Pentru a proteja capul de imprimare termică de electricitatea statică, nu-l atingeți.

Acest simbol este plasat lângă cuțit. Nu atingeți niciodată lama cuțitului, deoarece vă puteți răni degetele.

Acest simbol este plasat lângă conectorul unității periferice. Nu conectați aceasta la un telefon.

Această etichetă sau ștampilă cu simbol este plasată lângă șuruburile care fixează carcasa sau placa de protecție, care nu trebuie deschise de persoane altele decât personalul de service. Persoanele, altele decât personalul de service, nu trebuie să scoată aceste șuruburi. Zonele de înaltă tensiune din carcasă pot fi periculoase.

Eliberarea unui cuțit blocat

Dacă tăietorul automat se blochează, deconectați cablul USB și scoateți cablul de alimentare pentru a opri imprimanta. Apoi reconectați cablul USB și conectați cablul de alimentare pentru a porni imprimanta. Dacă repornirea imprimantei nu eliberează cuțitul blocat, urmați pașii de mai jos.

Deoarece lucrul la cuțit poate fi periculos, asigurați-vă că opriți mai întâi imprimanta.

1. Deconectați cablul de alimentare și deconectați cablul USB.
2. Scoateți capacul frontal pentru a dezvălui cuțitul automat.

3. Îndepărtați orice hârtie blocată.

Aveți grijă să nu deteriorați imprimanta în timp ce îndepărtați orice hârtie blocată. Deoarece capul de imprimare termică este deosebit de sensibil, asigurați-vă că nu-l atingeți.

4. Introduceți o șurubelniță Philips în orificiul de operare manuală de pe partea laterală a cuțitului și rotiți-o în direcția săgeții indicate în dreapta până când capacul din spate este deschis.

Dacă capacul imprimantei nu se deschide ușor, nu forțați deschiderea capacului imprimantei. Consultați dealerul pentru reparații.

5. Deschideți capacul imprimantei, îndepărtați orice hârtie blocată și apoi reinstalați rola de hârtie.
6. Instalați capacul frontal.

Curățare periodică

Caracterele imprimate pot deveni parțial neclare din cauza acumulării de praf de hârtie și murdărie. Pentru a preveni o astfel de problemă, praful de hârtie colectat în suportul de hârtie și în secțiunea de transport al hârtiei și de pe suprafața capului termic trebuie îndepărtat periodic.

Se recomandă efectuarea unei astfel de curățări o dată la șase luni sau un milion de linii.

Curățarea capului termic

Pentru a îndepărta praful negru de hârtie care s-a acumulat pe suprafața capului termic, ștergeți-l cu un tampon de bumbac (sau o cârpă moale) înmuiat în alcool (etanol, metanol sau alcool izopropilic).

Notă 1: Capul termic se deteriorează ușor, așa că curățați-l cu o cârpă moale, având grijă să nu-l zgâriați.

Notă 2: Nu încercați să curățați capul termic imediat după imprimare, când capul termic este fierbinte.

Notă 3: Atenție la riscul de deteriorare a capului termic ca urmare a electricității statice care se poate crea în timpul curățării.

Notă 4: Porniți alimentarea numai după ce alcoolul s-a uscat complet.

Curățarea rolei de cauciuc

Utilizați o cârpă uscată și moale pentru a șterge praful care s-ar fi putut acumula pe rola de cauciuc. Rotiți platoul pentru a curăța întreaga suprafață.

Curățarea suportului de hârtie și a zonei înconjurătoare

Curățați suportul de hârtie de resturi, praf, particule de hârtie, lipici etc. care s-ar fi putut acumula.

Referințe

• Site global de asistență - Centrul global de asistență Star Micronics

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Star futurePRNT ECO TSP100, TSP143IIU

Limbi disponibile
