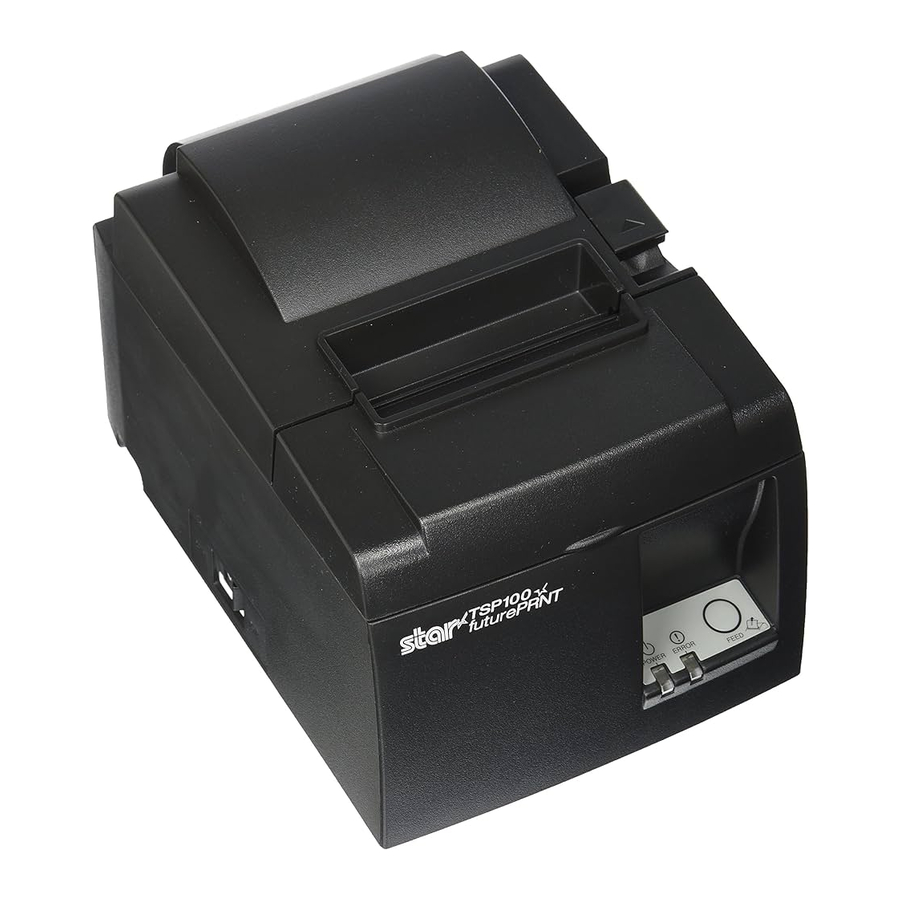

Star futurePRNT ECO TSP100, TSP143IIU Kılavuzu

Paketten Çıkarma ve Kurulum

Paketten Çıkarma

Üniteyi paketinden çıkardıktan sonra, gerekli tüm aksesuarların pakete dahil olup olmadığını kontrol edin.

Şek. 1-1 Paketten Çıkarma

Herhangi bir şey eksikse, yazıcıyı satın aldığınız satıcıyla iletişime geçin ve eksik parçayı tedarik etmelerini isteyin. Yazıcıyı tekrar paketlemeniz ve daha sonra bir yere göndermeniz gerekmesi ihtimaline karşı orijinal kutuyu ve tüm ambalaj malzemelerini saklamanın iyi bir fikir olduğunu unutmayın.

Yazıcı için bir yer seçme

Yazıcıyı fiilen paketinden çıkarmadan önce, nerede kullanmayı planladığınızı düşünmek için birkaç dakikanızı ayırmalısınız. Bunu yaparken aşağıdaki noktaları unutmayın.

• Yazıcının titreşime maruz kalmayacağı sağlam, düz bir yüzey seçin.
• Güç için bağlamayı planladığınız elektrik prizi yakında ve engellenmemiş olmalıdır.
• İkisini birbirine bağlayabilmeniz için yazıcının ana bilgisayarınıza yeterince yakın olduğundan emin olun.
• Yazıcının doğrudan güneş ışığına maruz kalmadığından emin olun.
• Yazıcının ısıtıcılardan ve diğer aşırı ısı kaynaklarından uzakta olduğundan emin olun.
• Çevrenin temiz, kuru ve tozsuz olduğundan emin olun.
• Yazıcının güvenilir bir elektrik prizine bağlı olduğundan emin olun. Fotokopi makineleri, buzdolapları veya güç dalgalanmalarına neden olan diğer cihazlarla aynı elektrik devresinde olmamalıdır.
• Yazıcıyı kullandığınız odanın çok nemli olmadığından emin olun.
• Yazıcıyı atarken, yerel düzenlemelere uyun.
• Bu cihaz, elektrik temas noktasına sahip bir DC motor ve anahtarlar kullanır. Cihazı silikon gazının uçucu hale gelebileceği ortamlarda kullanmaktan kaçının.

• Duman, garip bir koku veya alışılmadık bir gürültü üretirse ekipmanınızı hemen kapatın. Ekipmanın fişini hemen çekin ve tavsiye için satıcınızla iletişime geçin.
• Bu ürünü asla kendiniz onarmaya çalışmayın. Yanlış onarım çalışmaları tehlikeli olabilir.
• Bu ürünü asla sökmeyin veya üzerinde değişiklik yapmayın. Bu üründe yapılan değişiklikler yaralanmaya, yangına veya elektrik çarpmasına neden olabilir.

Terminoloji

Ürün Özellikleri

Ürün Özellikleri

• Bu yazıcıda güç anahtarı bulunmamaktadır. Yazıcı, yazıcının bağlı olduğu bilgisayar açıldığında açılır.
• Kağıt çıktıktan sonra, kullanılan kağıt miktarını azaltan kağıdın ön kenarındaki kenar boşluğunu azaltmak için rulo kağıt geri sarılır.
• Kullanılan kağıt miktarı, küçük baskı kullanılarak azaltılır.
• Bilgisayar bekleme moduna geçtiğinde veya hazırda beklettiğinde, güç tüketimini azaltmak için yazıcı otomatik olarak yazdırmaya hazır moduna veya sistem kapalı moduna girer.
• Yazıcı yazdırmadığında, bir sonraki yazdırma işini beklerken güç tüketimini azaltmak için yazıcı otomatik olarak yazdırmaya hazır moduna girer.

(Ancak, bilgisayar yapılandırmasına ve bağlantı ortamına bağlı olarak, yukarıdaki işlev çalışmayabilir.)

Çalışma Modları

• Sistem Kapalı Modu Bilgisayar kapatıldığında, yazıcı kapanır.
• Yazmaya Hazır Modu Yazıcı yazdırmadığında, güç tüketimini azaltmak için yazıcı otomatik olarak yazdırmaya hazır moduna girer.
• Yazdırma Yazıcı yazdırıyor (rulo kağıt beslenirken dahil)

Kurulum

Güç Kablosunu Bağlama

1. Voltajının AC prizininkiyle eşleştiğinden emin olmak için yazıcının arkasındaki veya altındaki etiketi kontrol edin. Ayrıca güç kablosundaki fişin AC priziyle eşleştiğinden emin olun.
2. Güç kablosu yazıcıya bağlı değilse, uygun ucu yazıcının arkasındaki AC girişine takın.
3. Güç kablosunu düzgün şekilde topraklanmış bir AC prizine takın.


Yazıcınızın altındaki etikette gösterilen voltaj, bulunduğunuz bölgedeki voltajla eşleşmiyorsa, hemen satıcınızla iletişime geçin.

Yazıcıyı uzun süre kullanmayı planlamadığınızda güç prizinden çıkarmanızı öneririz. Bu nedenle, yazıcının takılı olduğu güç prizinin yakında ve kolayca erişilebilir bir yerde bulunması gerekir

USB Kablosunu Yazıcıya Bağlama

Kablonu gösterildiği gibi kablo desteğinden geçirin. Ardından, USB arayüz kablosunu yazıcıya bağlayın.

USB bağlantılarıyla ilgili önlemler

1. Ayarlara ve yapılandırmalara bağlı olarak, yazıcı, bağlantı ortamı koşullarını karşılasalar bile bazı bilgisayarlarla doğru şekilde çalışmayabilir. Ek olarak, bir USB hub veya USB uzatma kartı aracılığıyla veya ev yapımı veya değiştirilmiş bilgisayarlar için bağlantılarda çalışma garanti edilmez.
2. USB kablosunu doğrudan bilgisayarın USB bağlantı noktasına bağlayın. Yazıcı bir USB hub veya başka bir cihaz aracılığıyla bağlanırsa, yazıcı doğru şekilde çalışmayabilir.
3. Bu yazıcı, başlatma gibi işlemler sırasında belirli bir süre boyunca 100 mA/USB bağlantı noktası veya daha fazla elektrik akımı gerektirir. Elektrik akımı 100 mA'dan azsa, aşağıdaki cihazlar arızalanabilir.

• Bu yazıcı
• Bilgisayarın diğer USB bağlantı noktalarına bağlı cihazlar

Çevresel Bir Birime Bağlanma

Modüler bir fiş kullanarak bir çevre birimini yazıcıya bağlayabilirsiniz. Aşağıda, ferit çekirdeğin nasıl takılacağı ve gerçek bağlantının nasıl yapılacağı açıklanmaktadır. Bu yazıcının modüler bir fiş veya kablo ile birlikte gelmediğini, bu nedenle ihtiyaçlarınıza uygun olanı edinmenin size kaldığını unutmayın.

Bağlantı yapmadan önce yazıcının kapalı olduğundan ve AC prizinden çıkarıldığından ve bilgisayarın kapalı olduğundan emin olun.

1. Çevresel sürücü kablosunu yazıcının arka panelindeki konektöre bağlayın.

Çevresel sürücü konektörüne bir telefon hattı bağlamayın. Buna uyulmaması yazıcının hasar görmesine neden olabilir.

Ayrıca, güvenlik amacıyla, çevresel voltaj taşıma olasılığı varsa, harici sürücü konektörüne kablo bağlamayın.

Gücü Açma ve Kapatma

Bu yazıcı bir güç anahtarıyla donatılmamıştır.

1. Yazıcıyı açmak için aşağıdaki dört koşul gereklidir.

• Bilgisayar açıktır.
• Yazıcının güç kablosu bir AC prizine takılıdır.
• Yazıcı, USB kablosu kullanılarak bir bilgisayara bağlanır.
• Uyku anahtarı mevcut olduğunda Etkin olarak ayarlanır.


2. Yazıcı arızalıysa, yazıcıyı kapatmak için güç kablosunu çıkarın ve USB kablosunu ayırın.

Gücü Açma (Baskıya Hazır Modu)

Gücü açmanın iki yolu vardır. Uyku anahtarı mevcut olduğunda, Etkin olarak ayarlandığını kontrol edin.

1. Gücü manuel olarak açma
   Yazıcının güç kablosunun bir AC prizine takılı olduğundan emin olun. USB kablosunu açık olan bir bilgisayarın USB bağlantı noktasına bağlayın. USB kablosu bağlandığında yazıcı açılır ve kontrol panelindeki GÜÇ lambası yanar.
2. Gücü otomatik olarak açma
   Yazıcının güç kablosunun bir AC prizine takılı olduğundan emin olun. USB kablosunun kapalı olan bir bilgisayarın USB bağlantı noktasına bağlı olduğundan emin olun. Bilgisayar açıldığında yazıcı açılır ve kontrol panelindeki GÜÇ lambası yanar.

Gücü Kapatma (Sistem Kapalı Modu)

Gücü kapatmanın iki yolu vardır.

1. Gücü manuel olarak kapatma
   USB kablosunu ayırın. Uyku anahtarı mevcut olduğunda, uyku anahtarını Uyku olarak ayarlayarak da gücü kapatabilirsiniz.
2. Gücü otomatik olarak kapatma
   Bilgisayarı kapatın. Bilgisayar bekleme veya hazırda bekletme moduna girdiğinde yazıcı da kapanır.

Bu durumda, yazıcı çok az miktarda güç alıyor ve hala çalışıyor. Gücü tamamen kapatmak için USB kablosunu ve güç kablosunu ayırın.

• Yazıcıya bağlı olan bilgisayara bağlı olarak, bilgisayar kapatılsa bile yazıcı sistem kapalı moduna girmeyebilir.
• Kullanılan hub türüne bağlı olarak, bilgisayar kapatılsa bile yazıcı sistem kapalı moduna girmeyebilir.

USB bağlantılarıyla ilgili önlemler

1. Ayarlara ve yapılandırmalara bağlı olarak, yazıcı, bağlantı ortamı koşullarını karşılasalar bile bazı bilgisayarlarla doğru şekilde çalışmayabilir. Ek olarak, bir USB hub veya USB uzatma kartı aracılığıyla veya ev yapımı veya değiştirilmiş bilgisayarlar için bağlantılarda çalışma garanti edilmez.
2. USB kablosunu doğrudan bilgisayarın USB bağlantı noktasına bağlayın. Yazıcı bir USB hub veya başka bir cihaz aracılığıyla bağlanırsa, yazıcı doğru şekilde çalışmayabilir.
3. Bu yazıcı, başlatma gibi işlemler sırasında belirli bir süre boyunca 100 mA/USB bağlantı noktası veya daha fazla elektrik akımı gerektirir. Elektrik akımı 100 mA'dan azsa, aşağıdaki cihazlar arızalanabilir.

• Bu yazıcı
• Bilgisayarın diğer USB bağlantı noktalarına bağlı cihazlar

Kağıt Rulosunu Yükleme

79,5 mm Genişlikte Kağıt Rulosu Kullanma

Yazıcının teknik özelliklerine uygun rulo kağıt kullandığınızdan emin olun.

57,5 mm genişliğinde bir kağıt rulosu kullanırken, kağıt rulosu tutucusunu aşağıdaki sayfada açıklandığı gibi takın.

1. Kapak açma koluna basın ve yazıcı kapağını açın.

2. Rulonun yönünü gözlemleyerek kağıt rulosunu oyuğa yerleştirin ve kağıdın ön kenarını kendinize doğru çekin.

Kağıdın sıkışmasına veya eğrilmesine neden olacağından, kağıdın ucunu çapraz olarak çekmeyin.

3. Kapatmak için yazıcı kapağının her iki tarafına da bastırın.

   Not: Yazıcı kapağının iyice kapalı olduğundan emin olun.
4. Güç açıldıktan sonra yazıcı kapağı kapatılırsa, kesici otomatik olarak çalışır ve kağıdın ön ucu kesilir.

57,5 mm Genişlikte Kağıt Rulosu Kullanma

57,5 mm genişliğinde bir kağıt rulosu kullanırken, verilen kağıt kılavuzunu yazıcıya takın. Efektif baskı genişliğini (rulo kağıt genişliği) değiştirmek için Yapılandırma'daki Baskı Genişliği ayarını değiştirin. Baskı Genişliği ayarı hakkında ayrıntılı bilgi için CD-ROM'daki "Belgeler" klasörlerinde bulunan yazılım kılavuzuna bakın.

1. Yardımcı ruloya dokunmamaya dikkat ederek kağıt rulosu tutucusunu üniteye yerleştirin ve ardından tutucuyu gösterildiği gibi yuvalara yerleştirin.

2. "A" ile işaretlenmiş alana aşağı doğru bastırarak yerine oturana kadar kağıt kılavuzunu sabitleyin.


Not: 57,5 mm genişliğinde bir kağıt rulosu kullandıktan sonra, 79,5 mm genişliğinde bir kağıt rulosuna geçmeyin. (Bunun nedeni, yazıcı kafasının bir kısmının platenle doğrudan temas halinde olması nedeniyle bozulmuş olmasıdır.)

Dikkat Sembolü

Bu etiketler, termal baskı kafasının yakınında bulunur.
Termal baskı kafası baskıdan hemen sonra sıcak olduğundan, dokunmayın. Statik elektrik, termal baskı kafasına zarar verebilir. Termal baskı kafasını statik elektriğe karşı korumak için dokunmayın.

Bu sembol, kesicinin yakınına yerleştirilmiştir. Parmaklarınızı yaralayabileceğiniz için asla kesici bıçağına dokunmayın.

Bu sembol, çevresel sürücü konektörünün yakınına yerleştirilmiştir. Bunu bir telefona bağlamayın.

Bu sembol etiketi veya damgası, kasa veya koruyucu plakayı sabitleyen vidaların yakınına yerleştirilmiştir ve servis personeli dışındaki kişiler tarafından açılmamalıdır. Servis personeli dışındaki kişiler bu vidaları çıkarmamalıdır. Kasadaki yüksek voltaj alanları tehlikeli olabilir.

1. Kesici bıçağa dokunmayın.

• Kağıt çıkış yuvasının içinde bir kesici vardır. Sadece baskı işlemi devam ederken elinizi kağıt çıkış yuvasına sokmamalısınız, baskı işlemi devam etmediğinde bile asla elinizi çıkış yuvasına sokmayın.
• Kağıdı değiştirirken yazıcı kapağı açılabilir. Ancak, kesici bıçağı yazıcı kapağının içinde olduğundan, yüzünüzü veya ellerinizi kesici bıçağına çok yaklaştırmamaya dikkat edin.

2. Baskı sırasında ve hemen sonrasında, termal kafanın etrafındaki alan çok sıcaktır. Yanabileceğiniz için dokunmayın.
3. Duman, garip bir koku veya alışılmadık bir gürültü çıkarırsa ekipmanın fişini derhal çekin ve tavsiye için satıcınızla iletişime geçin.
4. Bu ürünü asla kendiniz onarmaya çalışmayın. Yanlış onarım çalışmaları tehlikeli olabilir.
5. Bu ürünü asla sökmeyin veya değiştirmeyin. Bu ürünle oynamak yaralanmaya, yangına veya elektrik çarpmasına neden olabilir.

1. Elinizle yazıcı kapağına bastırırken kapak açma kolunu çalıştırmayın.
2. Baskı işlemi devam ederken veya otomatik kesici çalışırken kapak açma koluna basıp yazıcı kapağını açmayın.
3. Yazıcı kapağı kapalıyken kağıdı dışarı itmeyin.
4. Termal kafanın ısıtma elemanı ve sürücü IC'si kolayca zarar görür. Bunlara metal nesneler, zımpara kağıdı vb. ile dokunmayın.
5. Termal kafa ısıtma elemanı ellerinizle dokunularak kirlenirse baskı kalitesi düşebilir. Termal kafa ısıtma elemanına dokunmayın.
6. Termal kafanın sürücü IC'sine statik elektrikten zarar gelme riski vardır. IC'ye asla doğrudan dokunmayın.
7. Önerilenler dışında herhangi bir kağıt kullanılırsa, termal kafanın baskı kalitesi ve çalışma ömrü garanti edilemez. Özellikle, [Na+, K+, C1-] içeren kağıt, termal kafanın çalışma ömrünü önemli ölçüde azaltabilir. Lütfen dikkatli olun.
8. Kondensasyon vb. nedeniyle kafanın ön yüzeyinde nem varsa yazıcıyı çalıştırmayın.
9. Termal kağıda basılmış bir parça elektrik yüklü hale gelebilir. Yazıcı dikey olarak yerleştirilmişse veya bir duvara monte edilmişse, kesilmiş kağıt parçası düşmek yerine yazıcıya yapışabilir. Serbestçe düşen kağıt parçalarını saklayan bir istifleyici kullanırsanız bunun bir soruna neden olabileceğine dikkat edin.
10. Kullanım sırasında kağıt genişliğini değiştirmeyin. Termal baskı kafası, lastik rulo ve kesici, kağıt genişliğine göre farklı şekilde aşınır. Bu, baskı veya kesici hareketinin arızalanmasına neden olabilir.
11. Yazıcıyı kapağı açıkken ve kapağından tutarak taşımayın.
12. Bağlı olan arayüz kablosunu, güç kablosunu veya yazar kasa kablosunu zorla çekmeyin. Bir konektörü ayırmak için, yazıcıdaki konektöre aşırı baskı uygulamadan konektör kısmından tuttuğunuzdan emin olun.
13. Yazıcınız kilitlenirse, USB kablosunu çıkarıp takarak sıfırlamanız gerekir. Ancak, her çıkarma/takma aralığı 5 saniye veya daha fazla olmalıdır. Daha kısa aralık arızaya neden olabilir.
14. Baskı sırasında bilgisayarı kapatmayın veya bilgisayarı bekleme moduna almayın.
15. Çalışırken güç kablosunu çıkarmayın veya USB kablosunu çıkarmayın.

Otomatik Kesiciyi Kullanmaya İlişkin Notlar

1. Bir hatadan sonra kesici ana konumunda değilse, önce hatanın nedenini ortadan kaldırın; ardından gücü tekrar AÇIN.
2. Baskı alanının sonundan kesme konumuna kadar 5 mm veya daha fazla bir kenar boşluğu önerilir.
3. Kesim sırasında kağıdı çıkarmaya çalışmayın, çünkü bu kağıt sıkışmasına neden olabilir.

Aksesuarları Takma

Yazıcıyı duvara monte ederken aşağıdaki aksesuarlar gereklidir.

• Üst kılavuz ve iki flanşlı vida
• Tutucu plaka ve iki flanşsız vida

Yazıcıyı dikey olarak konumlandırırken aşağıdaki aksesuarlar gereklidir.

• Üst kılavuz ve iki flanşlı vida
• Dört adet lastik ayak

Üst Kılavuzu Takma

1. Kapak açma koluna basın ve yazıcı kapağını açın.
2. Kılavuzdaki kancalar yerine oturana kadar üst kılavuzu şaft üzerine yerleştirin.
3. Üst kılavuzu yerine sabitlemek için birlikte verilen iki vidayı (M3x6 flanşlı vidalar) sıkın.



Tutucu Plakayı Takma

• Tutucu plaka, birlikte verilen vidalar kullanılarak yazıcıya takılır ve duvara takılan vidalara asılır.
• Duvardaki vidalar dahil değildir. Duvar malzemesine (ahşap, çelik kiriş, beton vb.) uygun, piyasada bulunan vidaları (4 mm çap) kullanın.
• En büyük çaplı rulo kağıt yüklendiğinde yazıcının ağırlığı yaklaşık 2,4 kg'dır. En az 12 kgf (118 N) kuvvete dayanacak şekilde hem kesme dayanımına hem de çekme dayanımına sahip vidalar kullanın.

Kurulumla ilgili önlemler

Bu uyarı, dikkate alınmaması halinde kişisel yaralanmaya veya mal hasarına yol açabilecek bilgileri gösterir.

• Belirtilen vidaları ve yazıcıyı duvara monte etmek için kalifiye personelin olduğundan emin olun.
  Star, hatalı kurulum, yanlış kullanım veya modifikasyonlar sonucu meydana gelen herhangi bir kaza veya yaralanmadan sorumlu değildir.
  Özellikle yazıcıyı yüksek bir yere kurarken, yazıcının duvara güvenli bir şekilde monte edildiğinden emin olun.
  Yazıcı güvenli bir şekilde takılmaz ve düşerse, kişisel yaralanma veya yazıcının hasar görmesi meydana gelebilir.
• Montaj yüzeyinin ve montaj vidalarının yazıcıyı takacak kadar güçlü olduğundan emin olun.
  Yazıcının ağırlığının ve bağlı kabloların yazıcının düşmesine neden olmayacak şekilde yazıcıyı güvenli bir şekilde takın.
  Aksi takdirde, kişisel yaralanma veya yazıcının hasar görmesi meydana gelebilir.
• Yazıcıyı dengesiz bir yere veya titreşime ve darbelere maruz kalan bir yere kurmayın.
  Yazıcı düşerse, kişisel yaralanma veya yazıcının hasar görmesi meydana gelebilir.

1. Tutucu plakayı yazıcıya takın. Ardından yerine sabitlemek için birlikte verilen iki vidayı sıkın.

2. Yazıcıyı duvardaki vidaların vb. üzerine yerleştirin ve ardından yerine oturtmak için aşağı doğru kaydırın. Yazıcıyı yerine yerleştirdikten sonra, yazıcının ağırlığını destekleyebildiklerinden emin olmak için duvardaki vidaları tekrar kontrol edin.


• En büyük çaplı rulo kağıt yüklendiğinde yazıcının ağırlığı yaklaşık 2,4 kg'dır.
• Duvarda hem kesme dayanımına hem de çekme dayanımına sahip, en az 12 kgf (118 N) kuvvete dayanacak vidalar kullanın.

3. Kapak açma koluna basın ve yazıcı kapağını açın.
4. Rulo kağıdı gösterildiği gibi yerleştirin.


Lastik Ayakları Takma

1. Dört lastik ayağı şekilde gösterilen konumlara takın. Lastik ayakları takmadan önce her türlü kirlenmenin tamamen temizlendiğinden emin olun.

2. Kapak açma koluna basın ve yazıcı kapağını açın.
3. Rulo kağıdı gösterildiği gibi yerleştirin.


Termal Rulo Kağıt Özellikleri

Sarfl malzemeleri bittiğinde, aşağıda belirtilenleri kullanın.

Uyumlu Kağıt Rulosu Özellikleri

Kalınlık		65~85 µm
Genişlik		79.5±0.5 mm (Kağıt rulosu tutucusu kullanıldığında 57.5±0.5 mm)
Dış rulo çapı		ø83 mm veya daha az
Kağıt rulosu genişliğini alma		80+ 0.5-1 mm veya (kağıt rulosu tutucusu kullanıldığında 58+ 0.5-1 mm)
Çekirdek dış/iç çapı	Çekirdek dış	ø18±1 mm
	Çekirdek içi	ø12±1 mm
Baskılı yüzey		Rulonun dış kenarı

Not:

1. Rulo kağıdı veya çekirdeğini sabitlemek için macun veya yapıştırıcı kullanmayın.
2. Kağıdın kuyruk ucunu katlamayın.
3. Önerilen kağıdın bilgileri için aşağıdaki URL'ye erişin.

http://www.starmicronics.com/support/

Kontrol Paneli ve Diğer İşlevler

Kontrol Paneli

1. POWER lambası (Yeşil LED) Güç AÇIK olduğunda yanar.

Bu yazıcıda güç anahtarı bulunmamaktadır. Güç kablosu bir AC prizine takıldıktan sonra, USB kablosu açık olan bir bilgisayara bağlandığında yazıcı gücü ilk kez açılacaktır.

2. ERROR lambası (Kırmızı LED)
   POWER lambası ile birlikte çeşitli hataları gösterir.
3. FEED düğmesi
   Rulo kağıdı beslemek için FEED düğmesine basın.

Lamba Göstergesi

1. Yazıcı Durumu

Durum	POWER Lambası	ERROR Lambası
Yazdırma	Açık	Kapalı
Yazdırılmaya Hazır	Açık	Kapalı
Sistem Kapalı	Kapalı	Kapalı
Hatalar	Sonraki sayfaya bakın.	Sonraki sayfaya bakın.

Not: Kullanılan USB bağlantı noktasına bağlı olarak, bilgisayar kapatıldıktan sonra yazıcının sistem kapalı moduna girmesi kısa bir süre alabilir.

2. Otomatik olarak kurtarılabilir hatalar

Hata Açıklaması	POWER Lambası	ERROR Lambası	Kurtarma Koşulları
Kapak açık hatası	Açık	Açık	Yazıcı kapağı kapatıldıktan sonra otomatik olarak kurtarılır.
Güç kablosu bağlantı kesilmesi hatası	0,5 saniyelik aralıklarla yanıp söner *1	0,5 saniyelik aralıklarla yanıp söner *1	Güç kablosu bir AC prizine takıldıktan sonra otomatik olarak kurtarılır.
Kafa yüksek sıcaklık algılama	0,5 saniyelik aralıklarla yanıp söner	Kapalı	Yazıcı kafası soğuduktan sonra otomatik olarak kurtarılır.
Kart yüksek sıcaklık algılama	2 saniyelik aralıklarla yanıp söner	Kapalı	Yazıcı kapağı kapatıldıktan sonra otomatik olarak kurtarılır.

*1: POWER ve ERROR lambaları dönüşümlü olarak yanıp söner. VM ve VCC voltaj hataları aynı anda meydana gelirse, kablo bir prize bağlı olsa bile güç kablosu bağlantı kesilmesi hatası görüntülenir. Bu gibi durumlarda, güç kablosunu prizden çıkarın, ardından yeniden bağlayın. Ardından, bilgisayar açıkken USB kablosunu bilgisayara bağlayın.

Hata Açıklaması	POWER Lambası	ERROR Lambası	Kurtarma Koşulları
Kağıt bitti hatası	Açık	0,5 saniyelik aralıklarla yanıp söner	Yeni bir kağıt rulosu yüklenip yazıcı kapağı kapatılarak otomatik olarak kurtarılır.

3. Kurtarılamayan hatalar

Hata Açıklaması	POWER Lambası	ERROR Lambası	Kurtarma Koşulları
Kafa termistörü hatası	0,5 saniyelik aralıklarla yanıp söner	0,5 saniyelik aralıklarla yanıp söner	Kurtarılamaz
Kart termistörü hatası	2 saniyelik aralıklarla yanıp söner	2 saniyelik aralıklarla yanıp söner	Kurtarılamaz
VM voltaj hatası	Kapalı	1 saniyelik aralıklarla yanıp söner	Kurtarılamaz
VCC voltaj hatası	1 saniyelik aralıklarla yanıp söner	1 saniyelik aralıklarla yanıp söner	Kurtarılamaz
Uçucu olmayan bellek hatası	0,25 saniyelik aralıklarla yanıp söner	0,25 saniyelik aralıklarla yanıp söner	Kurtarılamaz
USB hatası	5 saniyelik aralıklarla yanıp söner	5 saniyelik aralıklarla yanıp söner	Kurtarılamaz
CPU hatası	Kapalı	Kapalı	Kurtarılamaz
RAM hatası	Kapalı	Açık	Kurtarılamaz

Not:

1. Kurtarılamayan bir hata oluşursa, hemen gücü kapatın.
2. Kurtarılamayan bir hata oluşursa, lütfen onarımlar için satıcıya danışın.

4. Kağıt kesme hatası

Hata Açıklaması	POWER Lambası	ERROR Lambası	Kurtarma Koşulları
Kağıt kesme hatası	Kapalı	0,125 saniyelik aralıklarla yanıp söner	Donanım yazılımı sürümü 1.1 veya daha yenisi için: Yazıcı kapağını açın. Hatanın nedenini (sıkışmış kağıt) giderin ve yazıcı kapağını kapatın. Ardından, yazıcı kurtarılacaktır. Donanım yazılımı sürümü 1.0 ise veya kesici kilidi nedeniyle yazıcı kapağı açılamıyorsa: Kilitli Bir Kesicinin Serbest Bırakılması bölümünde açıklanan adımları izleyin.

Not: Kesici ana konumuna dönmezse veya ilk hareketi gerçekleştirmezse, bu kurtarılamayan bir hatayla sonuçlanır.

5. Kağıt bitti hatası

Hata Açıklaması	POWER Lambası	ERROR Lambası	Kurtarma Koşulları
Kağıt bitti hatası	Açık	0,5 saniyelik aralıklarla yanıp söner	Yeni bir kağıt rulosu yüklenip yazıcı kapağı kapatılarak otomatik olarak kurtarılır.

Kendinden Yazdırma

Test Yazdırması

1. Bilgisayarın açık olduğundan emin olun.
2. Yazıcının güç kablosunun bir AC prizine takılı olduğundan emin olun.
3. FEED düğmesini basılı tutarken USB kablosunu bilgisayara bağlayın.

Test yazdırması başlar. Sürüm numarası ve yazıcı ayarları yazdırılır.

Yazıcı yazdırmaya başladıktan sonra, elinizi FEED düğmesinden çekin.

Kendinden yazdırma tamamlandıktan sonra, yazıcı normal modda başlayacaktır.

Kağıt Sıkışmalarını Önleme ve Giderme

Kağıt Sıkışmalarını Önleme

Kağıda, fırlatma sırasında ve kesilmeden önce dokunulmamalıdır.

Fırlatma sırasında kağıda basmak veya çekmek, kağıt sıkışmasına, kağıt kesme hatasına veya satır besleme hatasına neden olabilir.

Kağıt Sıkışmasını Giderme

Kağıt sıkışması meydana gelirse, aşağıda açıklandığı gibi giderin.

1. Güç kablosunu çıkarın ve USB kablosunu çıkarın.
2. Yazıcı kapağını açmak için kolu kendinize doğru itin.
3. Sıkışmış kağıdı çıkarın.

Not: Termal kafa veya kauçuk rulo gibi parçaların hasar görmesini veya deforme olmasını önlemek için, yazıcı kapağı kapalıyken kağıdı zorla çekmeyin.

4. Kağıt rulosunu düz bir şekilde konumlandırın ve yazıcı kapağını nazikçe kapatın.

Not 1: Kağıdın düz bir şekilde konumlandırıldığından emin olun. Yazıcı kapağı kağıt eğri bir şekilde kapatılırsa, kağıt sıkışması meydana gelebilir.

Not 2: Yazıcı kapağını yanlara bastırarak kilitleyin. Ortasına bastırarak kapatmaya çalışmayın. Kapak düzgün şekilde kilitlenmeyebilir.

5. Güç kablosunu AC prizine takın ve USB kablosunu açık olan bilgisayara bağlayın. Ardından ERROR LED'inin yanmadığından emin olun.

Not: ERROR LED'i yanarken yazıcı yazdırma komutu gibi herhangi bir komutu kabul etmez, bu nedenle yazıcı kapağının düzgün şekilde kilitlendiğinden emin olun.

Dikkat Sembolü

Bu etiketler, termal yazdırma kafasının yakınında bulunur. Termal yazdırma kafası yazdırmadan hemen sonra sıcak olduğundan, dokunmayın. Statik elektrik, termal yazdırma kafasına zarar verebilir. Termal yazdırma kafasını statik elektriğe karşı korumak için, dokunmayın.

Bu sembol, kesicinin yakınına yerleştirilmiştir. Parmaklarınızı yaralayabileceğiniz için, kesici bıçağına asla dokunmayın.

Bu sembol, çevresel sürücü konektörünün yakınına yerleştirilmiştir. Bunu bir telefona bağlamayın.

Bu sembol etiketi veya damgası, kasanın veya koruyucu plakanın vidalanmasını sağlayan vidaların yakınına yerleştirilmiştir ve servis personeli dışındaki kişiler tarafından açılmamalıdır. Servis personeli dışındaki kişiler bu vidaları çıkarmamalıdır. Kasa içindeki yüksek voltajlı alanlar tehlikeli olabilir.

Kilitli Bir Kesicinin Serbest Bırakılması

Otomatik kesici kilitlenirse, USB kablosunu çıkarın ve yazıcıyı kapatmak için güç kablosunu çıkarın. Ardından USB kablosunu yeniden bağlayın ve yazıcıyı açmak için güç kablosunu takın. Yazıcının yeniden başlatılması kilitli kesiciyi serbest bırakmazsa, aşağıdaki adımları izleyin.

Kesici üzerinde çalışmak tehlikeli olabileceğinden, öncelikle yazıcıyı kapattığınızdan emin olun.

1. Güç kablosunu çıkarın ve USB kablosunu çıkarın.
2. Otomatik kesiciyi ortaya çıkarmak için ön kapağı çıkarın.

3. Sıkışmış kağıtları çıkarın.

Sıkışmış kağıtları çıkarırken yazıcıya zarar vermemeye dikkat edin. Termal yazdırma kafası özellikle hassas olduğundan, dokunmamaya özen gösterin.

4. Kesicinin yan tarafındaki manuel çalıştırma deliğine bir Philips tornavida yerleştirin ve arka kapak açılana kadar sağda gösterilen ok yönünde çevirin.

Yazıcı kapağı kolayca açılmazsa, yazıcı kapağını zorla açmayın. Onarımlar için satıcıya danışın.

5. Yazıcı kapağını açın, sıkışmış kağıtları çıkarın ve ardından kağıt rulosunu yeniden takın.
6. Ön kapağı takın.

Periyodik Temizlik

Basılı karakterler, birikmiş kağıt tozu ve kir nedeniyle kısmen belirsiz hale gelebilir. Böyle bir sorunu önlemek için, kağıt tutucuda ve kağıt taşıma bölümünde ve termal kafa yüzeyinde toplanan kağıt tozu periyodik olarak temizlenmelidir.

Bu tür bir temizliğin altı ayda bir veya bir milyon satırda bir yapılması önerilir.

Termal Kafanın Temizlenmesi

Termal kafa yüzeyinde birikmiş olan koyu kağıt tozunu temizlemek için, alkole (etanol, metanol veya izopropil alkol) batırılmış bir pamuklu çubuk (veya yumuşak bir bez) ile silin.

Not 1: Termal kafa kolayca zarar görebilir, bu nedenle yumuşak bir bezle temizleyin ve çizmemeye özen gösterin.

Not 2: Termal kafa sıcakken, yazdırma işleminden hemen sonra termal kafayı temizlemeye çalışmayın.

Not 3: Temizlik sırasında oluşabilecek statik elektrik nedeniyle termal kafaya zarar verme riskine karşı dikkatli olun.

Not 4: Gücü yalnızca alkol tamamen kuruduktan sonra AÇIN.

Kauçuk Silindirin Temizlenmesi

Kauçuk silindirde birikmiş olabilecek tozu silmek için kuru, yumuşak bir bez kullanın. Tüm yüzeyi temizlemek için baskı plakasını döndürün.

Kağıt Tutucunun ve Çevresinin Temizlenmesi

Kağıt tutucuyu birikmiş olabilecek kalıntılardan, tozdan, kağıt parçacıklarından, yapıştırıcıdan vb. temizleyin.

Referanslar

• Global Destek Sitesi - Star Micronics Global Destek Merkezi

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Star futurePRNT ECO TSP100, TSP143IIU Kılavuzu indir

Mevcut diller
