Аналық платаңыздың нұсқасын анықтау

Аналық платаңыздағы нұсқа нөмірі мынаған ұқсайды: "REV: X.X." Мысалы, "REV: 1.0" аналық платаның нұсқасы 1.0 дегенді білдіреді. Аналық платаның BIOS, драйверлерін жаңартудан бұрын немесе техникалық ақпарат іздегенде аналық платаңыздың нұсқасын тексеріңіз.
Мысал:

Өнімге кіріспе

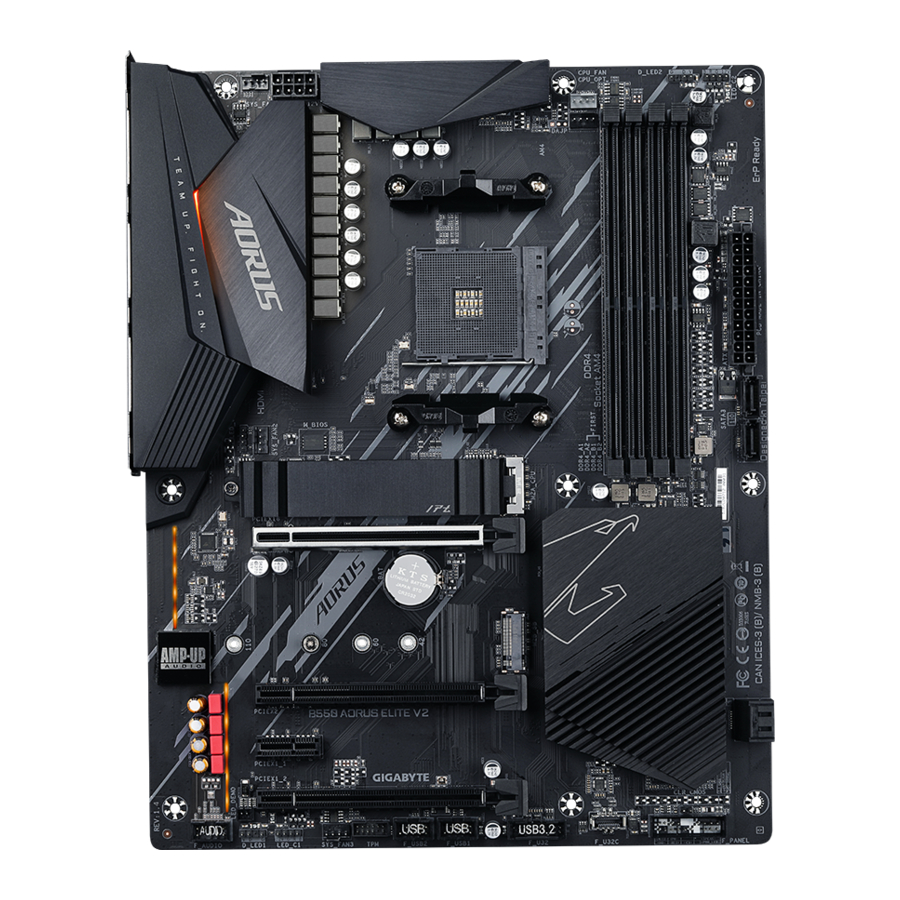

Аналық платаның орналасуы

(Ескертпе) Тек B550 AORUS ELITE AX V2 үшін ғана.

Аппараттық құралды орнату

Орнату шаралары

Аналық платада электростатикалық разряд (ESD) нәтижесінде зақымдалуы мүмкін көптеген нәзік электрондық схемалар мен компоненттер бар. Орнату алдында пайдаланушы нұсқаулығын мұқият оқып шығып, мына қадамдарды орындаңыз:

• Орнату алдында шассидің аналық платаға сәйкес келетініне көз жеткізіңіз.
• Орнату алдында дилер берген аналық платаның S/N (Сериялық нөмірі) жапсырмасын немесе кепілдік жапсырмасын алып тастамаңыз немесе бұзбаңыз. Бұл жапсырмалар кепілдікті растау үшін қажет.
• Аналық платаны немесе басқа аппараттық құрамдастарды орнатудан немесе алып тастаудан бұрын әрқашан қуат сымын розеткадан ажыратып, айнымалы токты өшіріңіз.
• Аппараттық құрамдастарды аналық платадағы ішкі қосқыштарға қосқанда олардың тығыз және қауіпсіз қосылғанына көз жеткізіңіз.
• Аналық платаны ұстаған кезде металл сымдарға немесе қосқыштарға тигізбеңіз.
• Аналық плата, CPU немесе жад сияқты электрондық компоненттермен жұмыс істегенде электростатикалық разрядтан (ESD) қорғайтын білезік таққан дұрыс. Егер сізде ESD білезігі болмаса, қолыңызды құрғақ ұстаңыз және алдымен статикалық электрді жою үшін металл затқа тиіңіз.
• Аналық платаны орнатпас бұрын оны антистатикалық төсеніштің үстіне немесе электростатикалық қорғаныс контейнерінің ішіне қойыңыз.
• Қуат сымын аналық платаға қосудан немесе ажыратудан бұрын қуат көзінің өшірілгеніне көз жеткізіңіз.
• Қуатты қоспас бұрын қуат көзінің кернеуі жергілікті кернеу стандартына сәйкес орнатылғанына көз жеткізіңіз.
• Өнімді пайдаланбас бұрын аппараттық құрамдастарыңыздың барлық кабельдері мен қуат қосқыштарының қосылғанын тексеріңіз.
• Аналық платаның зақымдалуын болдырмау үшін бұрандалардың аналық платаның тізбегіне немесе оның құрамдастарына тиюіне жол бермеңіз.
• Аналық платада немесе компьютер корпусының ішінде қалған бұрандалар немесе металл құрамдастардың жоқ екеніне көз жеткізіңіз.
• Компьютер жүйесін тегіс емес бетке қоймаңыз.
• Компьютер жүйесін жоғары температуралы немесе дымқыл ортаға қоймаңыз.
• Орнату процесі кезінде компьютердің қуатын қосу жүйе құрамдастарының зақымдалуына, сондай-ақ пайдаланушының физикалық жарақатына әкелуі мүмкін.
• Егер сіз қандай да бір орнату қадамдарына сенімді болмасаңыз немесе өнімді пайдалануға байланысты мәселеңіз болса, сертификатталған компьютер технигімен кеңесіңіз.
• Егер сіз адаптерді, ұзартқыш қуат кабелін немесе қуат таратқышты пайдалансаңыз, оның орнату және/немесе жерге тұйықтау нұсқауларымен кеңесуді ұмытпаңыз.

Өнім сипаттамалары

CPU	AMD Socket AM4, келесілерді қолдау: AMD Ryzen ™ 5000 G-Series процессорлары/ AMD Ryzen ™ 5000 Series процессорлары/ AMD Ryzen ™ 4000 G-Series процессорлары/ AMD Ryzen ™ 3000 Series процессорлары (CPU қолдауының соңғы тізімі үшін GIGABYTE веб-сайтына өтіңіз.)
Чипсет	AMD B550
Жад	Жүйе жадының 128 ГБ дейін (32 ГБ бір DIMM сыйымдылығы) қолдайтын 4 x DDR4 DIMM ұясы DDR4 3200/2933/2667/2400/2133 MT/s жад модульдерін қолдау Қос арналы жад архитектурасы ECC Un-buffered DIMM 1Rx8/2Rx8 жад модульдерін қолдау ECC емес Un-buffered DIMM 1Rx8/2Rx8/1Rx16 жад модульдерін қолдау Extreme Memory Profile (XMP) жад модульдерін қолдау (Соңғы қолдау көрсетілетін жад жылдамдықтары мен жад модульдері үшін GIGABYTE веб-сайтына өтіңіз.)
Борттағы графика	Интеграцияланған графикалық процессор: 1 x DisplayPort, ең жоғары ажыратымдылығы 5120x2880@60 Hz * DisplayPort 1.4 нұсқасын, HDCP 2.3 және HDR қолдауы. 1 x HDMI порты, ең жоғары ажыратымдылығы 4096x2160@60 Hz * HDMI 2.1 нұсқасын, HDCP 2.3 және HDR қолдауы. Ең жоғары ортақ жад 16 ГБ
Аудио	Realtek ® Audio CODEC Жоғары ажыратымдылықты аудио 2/4/5.1/7.1-арна S/PDIF шығысын қолдау
LAN	Realtek ® 2.5GbE LAN чипі (2.5 Gbit/1 Gbit/100 Mbit)
Сымсыз байланыс модулі (Ескертпе)	Intel ® Wi-Fi 6 AX200 (PCB rev. 1.0 үшін) WIFI a, b, g, n, ac, ax, 2.4/5 GHz қос жолақты қолдау BLUETOOTH 5.2 11ax 160MHz сымсыз стандартын және 2.4 Gbps дейін деректер жылдамдығын қолдау AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.1, 1.2 үшін) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz тасымалдаушы жиілік жолақтарын қолдау BLUETOOTH 5.2 11ax 80MHz сымсыз стандартын және 1.2 Gbps дейін деректер жылдамдығын қолдау Intel ® Wi-Fi 6E AX210 (PCB rev. 1.3 үшін) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz тасымалдаушы жиілік жолақтарын қолдау BLUETOOTH 5.3 11ax 160MHz сымсыз стандартын және 2.4 Gbps дейін деректер жылдамдығын қолдау Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.4, 1.5 үшін) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz тасымалдаушы жиілік жолақтарын қолдау BLUETOOTH 5.2 11ax 160MHz сымсыз стандартын және 2.4 Gbps дейін деректер жылдамдығын қолдау (Нақты деректер жылдамдығы қоршаған ортаға және жабдыққа байланысты өзгеруі мүмкін.)
Кеңейту ұялары	1 x PCI Express x16 ұясы (PCIEX16), CPU-ға интеграцияланған: AMD Ryzen ™ 5000 Series/3000 Series процессорлары PCIe 4.0 x16 режимін қолдайды AMD Ryzen ™ 5000 G-Series/4000 G-Series процессорлары PCIe 3.0 x16 режимін қолдайды * Оңтайлы өнімділік үшін, егер бір ғана PCI Express графикалық картасын орнатсаңыз, оны PCIEX16 ұясына орнатуды ұмытпаңыз. 1 x PCI Express x16 ұясы (PCIEX2), чипсетке интеграцияланған: PCIe 3.0 x2 режимін қолдау 1 x PCI Express x16 ұясы (PCIEX1_2), чипсетке интеграцияланған: PCIe 3.0 x1 режимін қолдау 1 x PCI Express x1 ұясы (PCIEX1_1), чипсетке интеграцияланған: PCIe 3.0 x1 режимін қолдау
Сақтау интерфейсі	1 x M.2 қосқышы (M2A_CPU), CPU-ға интеграцияланған, Socket 3 қолдауы, M кілті, 2242/2260/2280/22110 типті SSD: AMD Ryzen ™ 5000 Series/3000 Series процессорлары SATA және PCIe 4.0 x4/x2 SSD дискілерін қолдайды AMD Ryzen ™ 5000 G-Series/4000 G-Series процессорлары SATA және PCIe 3.0 x4/x2 SSD дискілерін қолдайды 1 x M.2 қосқышы (M2B_SB), чипсетке интеграцияланған, Socket 3 қолдауы, M кілті, 2242/2260/2280/22110 типті SSD: SATA және PCIe 3.0 x4/x2 SSD дискілерін қолдау 4 x SATA 6Gb/s қосқыштары, чипсетке интеграцияланған: RAID 0, RAID 1 және RAID 10 қолдауы
USB	CPU: Артқы панельдегі 2 x USB 3.2 Gen 2 Type-A порты (қызыл) Артқы панельдегі 2 x USB 3.2 Gen 1 порты Чипсет: Ішкі USB тақырыбы арқылы қол жетімді USB 3.2 Gen 1 қолдауымен 1 x USB Type-C ® порты Артқы панельдегі 1 x USB 3.2 Gen 1 порты Ішкі USB тақырыбы арқылы қол жетімді 2 x USB 3.2 Gen 1 порты Артқы панельдегі 2 x USB 2.0/1.1 порты Чипсет+USB 2.0 хабы: Ішкі USB тақырыптары арқылы қол жетімді 4 x USB 2.0/1.1 порты
Ішкі қосқыштар	1 x 24-pin ATX негізгі қуат қосқышы 1 x 8-pin ATX 12V қуат қосқышы 2 x M.2 Socket 3 қосқыштары 4 x SATA 6Gb/s қосқыштары 1 x CPU желдеткішінің тақырыбы 1 x суды салқындататын CPU желдеткішінің тақырыбы 3 x жүйелік желдеткіш тақырыптары 1 x CPU салқындатқышының жарықдиодты жолағы/RGB жарықдиодты жолағының тақырыбы 2 x мекенжайлы жарықдиодты жолақ тақырыптары 2 x RGB жарықдиодты жолақ тақырыптары 1 x алдыңғы панельдің тақырыбы 1 x алдыңғы панельдің аудио тақырыбы 1 x USB Type-C ® тақырыбы, USB 3.2 Gen 1 қолдауымен 1 x USB 3.2 Gen 1 тақырыбы 2 x USB 2.0/1.1 тақырыптары 1 x Trusted Platform Module (TPM) тақырыбы (тек GC-TPM2.0_S модулі үшін 2x6 pin) 1 x Clear CMOS секіргіші
Артқы панельдің қосқыштары	1 x DisplayPort 1 x HDMI порты 2 x SMA антенналық қосқыштары (2T2R) (Ескертпе) 2 x USB 3.2 Gen 2 Type-A порты (қызыл) 3 x USB 3.2 Gen 1 порты 2 x USB 2.0/1.1 порты 1 x Q-Flash Plus түймесі 1 x RJ-45 порты 1 x оптикалық S/PDIF шығыс қосқышы 5 x аудио ұясы
I/O контроллері	iTE® I/O Controller Chip
Аппараттық монитор	Кернеуді анықтау Температураны анықтау Желдеткіш жылдамдығын анықтау Суды салқындату ағынының жылдамдығын анықтау Қызып кету туралы ескерту Желдеткіштің істен шығуы туралы ескерту Желдеткіш жылдамдығын басқару * Желдеткіш жылдамдығын басқару функциясының қолдау көрсетуі сіз орнатқан желдеткішке байланысты болады.
BIOS	1 x 128 Mbit flash Лицензияланған AMI UEFI BIOS пайдалану PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Бірегей мүмкіндіктер	APP Center қолдауы * APP Center ішіндегі қолжетімді қосымшалар аналық плата үлгісіне байланысты өзгеруі мүмкін. Әрбір қосымшаның қолдау көрсетілетін функциялары аналық платаның сипаттамаларына байланысты өзгеруі мүмкін. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Q-Flash Plus қолдауы Q-Flash қолдауы Xpress Install қолдауы
Топтамадағы бағдарламалық құрал	Norton® Internet Security (OEM нұсқасы) LAN өткізу қабілетін басқару бағдарламалық құралы
Операциялық жүйе	Windows 11 64-bit қолдауы Windows 10 64-bit қолдауы
Форм факторы	ATX форм факторы; 30.5cm x 24.4cm

(Ескертпе) Тек B550 AORUS ELITE AX V2 үшін.
* GIGABYTE өнім сипаттамаларына және өнімге қатысты ақпаратқа алдын ала ескертусіз кез келген өзгерістер енгізу құқығын өзінде қалдырады.

• CPU, жад модульдері, SSD және M.2 құрылғыларының қолдау тізімдері үшін GIGABYTE веб-сайтына кіріңіз.
  https://www.gigabyte.com/Motherboard/B550-AORUS-ELITE-AX-V2-rev-15?m=dl#support-dl
  https://www.gigabyte.com/Motherboard/B550-AORUS-ELITE-V2-rev-15?m=dl#support-dl
• Қолданбалардың соңғы нұсқасын жүктеп алу үшін GIGABYTE веб-сайтындағы SERVICE/SUPPORT\Utility бетіне кіріңіз.
  https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Орталық процессорды орнату

Орталық процессорды орнатуды бастамас бұрын, келесі нұсқауларды оқып шығыңыз:

• Аналық платаның орталық процессорды қолдайтынына көз жеткізіңіз.
  (Соңғы орталық процессорды қолдау тізімі үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін орталық процессорды орнату алдында әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Орталық процессордың бірінші түйреуішін табыңыз. Орталық процессорды дұрыс бағыттамасаңыз, оны орнату мүмкін емес.
• Орталық процессордың бетіне жылу өткізгіш майдың біркелкі және жұқа қабатын жағыңыз.
• Орталық процессордың салқындатқышы орнатылмаған болса, компьютерді қоспаңыз, әйтпесе қызып кету және орталық процессордың зақымдалуы орын алуы мүмкін.
• Орталық процессордың хост жиілігін орталық процессордың техникалық сипаттамаларына сәйкес орнатыңыз. Перифериялық құрылғыларға қойылатын стандартты талаптарға сәйкес келмегендіктен, жүйелік шинаның жиілігін аппараттық құралдың техникалық сипаттамаларынан асырып орнату ұсынылмайды. Егер жиілікті стандартты техникалық сипаттамалардан асырып орнатқыңыз келсе, оны орталық процессор, графикалық карта, жад, қатты дискі және т.б. сияқты аппараттық құралдың техникалық сипаттамаларына сәйкес орындаңыз.

Орталық процессорды орнату

Орталық процессор ұясының бекіту рычагын толығымен көтеріңіз. Орталық процессор ұясының және орталық процессордың бірінші түйреуішін (кішкентай үшбұрышпен белгіленген) табыңыз. Орталық процессор өз ұясына орналасқаннан кейін, бір саусақты орталық процессордың ортасына қойып, бекіту рычагын түсіріп, оны толығымен құлыпталған күйге бекітіңіз.

Орталық процессор ұясының бекіту рычагы көтерілмей тұрып, орталық процессорды орталық процессор ұясына күштеп салмаңыз, әйтпесе орталық процессор мен орталық процессор ұясы зақымдалуы мүмкін.

Жадты орнату

Жадты орнатуды бастамас бұрын, келесі нұсқауларды оқып шығыңыз:

• Аналық платаның жадты қолдайтынына көз жеткізіңіз. Бірдей сыйымдылықтағы, маркадағы, жылдамдықтағы және чиптердегі жадты пайдалану ұсынылады. (Соңғы қолдау көрсетілетін жад жылдамдықтары мен жад модульдері үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін жадты орнату алдында әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жад модульдері ақымаққа қарсы конструкцияға ие. Жад модулін бір бағытта ғана орнатуға болады. Егер жадты орната алмасаңыз, бағытын ауыстырыңыз.

Қос арналы жад конфигурациясы

Бұл аналық плата төрт жад ұясын қамтамасыз етеді және қос арналы технологияны қолдайды. Жад орнатылғаннан кейін BIOS жадтың техникалық сипаттамалары мен сыйымдылығын автоматты түрде анықтайды. Қос арналы жад режимін қосу бастапқы жад өткізу қабілетін екі есе арттырады.
Төрт жад ұясы екі арнаға бөлінген және әрбір арнада келесідей екі жад ұясы бар:

• A арнасы: DDR4_A1, DDR4_A2
• B арнасы: DDR4_B1, DDR4_B2
• Ұсынылатын қос арналы жад конфигурациясы:

  	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
  2 модуль	- -	DS/SS	- -	DS/SS
  4 модуль	DS/SS	DS/SS	DS/SS	DS/SS

  (SS=Бір жақты, DS=Екі жақты, "- -"=Жад жоқ)

Орталық процессор шектеулеріне байланысты қос арналы режимде жадты орнату алдында келесі нұсқауларды оқыңыз.

1. Егер тек бір жад модулі орнатылса, қос арналы режимді қосу мүмкін емес.
2. Екі немесе төрт жад модулімен қос арналы режимді қосқан кезде, бірдей сыйымдылықтағы, маркадағы, жылдамдықтағы және чиптердегі жадты пайдалану ұсынылады.

• Аппараттық құралды орнату туралы мәліметтерді GIGABYTE веб-сайтынан қараңыз.
  http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Кеңейту картасын орнату

Кеңейту картасын орнатуды бастамас бұрын, келесі нұсқауларды оқып шығыңыз:

• Аналық платаның кеңейту картасын қолдайтынына көз жеткізіңіз. Кеңейту картасымен бірге келген нұсқаулықты мұқият оқып шығыңыз.
• Аппараттық құралдың зақымдалуын болдырмау үшін кеңейту картасын орнату алдында әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

Артқы панель қосқыштары

1. USB 2.0/1.1 порты
   USB порты USB 2.0/1.1 спецификациясын қолдайды. Бұл портты USB құрылғылары үшін пайдаланыңыз.
2. SMA антенналық қосқыштары (2T2R) ^{(Ескертпе 1)}
   Антеннаны қосу үшін осы қосқышты пайдаланыңыз.
   Сигналды жақсы қабылдау үшін антенналарды антенна қосқыштарына қатайтып, содан кейін антенналарды дұрыс бағыттаңыз.
3. DisplayPort (Ескертпе 2)
   DisplayPort жоғары сапалы сандық кескіндер мен дыбысты қамтамасыз етеді, екі жақты дыбыс беруді қолдайды. DisplayPort DPCP және HDCP 2.3 мазмұнды қорғау механизмдерін қолдай алады. Ол Blu-ray UHD ойнату үшін Rec. 2020 (кең түс гаммасы) және жоғары динамикалық диапазонды (HDR) қолдайтын жақсартылған визуалды мүмкіндіктерді қамтамасыз етеді. DisplayPort қолдайтын мониторды қосу үшін осы портты пайдалануға болады. Ескертпе: DisplayPort технологиясы ең жоғары 5120x2880@60 Hz ажыратымдылығын қолдай алады, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.
4. HDMI порты^{(Ескертпе 2)}

   HDMI порты HDCP 2.3 стандартына сәйкес келеді және Dolby TrueHD және DTS HD Master Audio пішімдерін қолдайды. Ол сондай-ақ 192 КГц/24 биттік 7.1 арналы LPCM аудио шығысын қолдайды. HDMI қолдайтын мониторды қосу үшін осы портты пайдалануға болады. Қолдау көрсетілетін ең жоғары ажыратымдылық 4096x2160@60 Hz, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.
   DisplayPort/HDMI құрылғысын орнатқаннан кейін әдепкі дыбыс ойнату құрылғысын DisplayPort/HDMI етіп орнатуды ұмытпаңыз. (Элементтің атауы операциялық жүйеге байланысты өзгеруі мүмкін.)
5. Q-Flash Plus түймесі ^{(Ескертпе 3)}
   Q-Flash Plus жүйе өшіп тұрғанда BIOS-ты жаңартуға мүмкіндік береді (S5 өшіру күйі). Соңғы BIOS-ты USB саусақ дискісіне сақтап, оны Q-Flash Plus портына қосыңыз, содан кейін Q-Flash Plus түймесін жай ғана басу арқылы BIOS-ты автоматты түрде жарқыратуға болады. QFLED BIOS сәйкестігі және жарқырау әрекеттері басталғанда жыпылықтайды және BIOS жыпылықтау аяқталғанда жыпылықтауды тоқтатады.
6. USB 3.2 Gen 1 порты (Q-Flash Plus порты)
   USB 3.2 Gen 1 порты USB 3.2 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясына үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз. Q-Flash Plus ^{(Ескертпе 3)} пайдаланбас бұрын USB флэш-дискісін алдымен осы портқа салуды ұмытпаңыз.
7. USB 3.2 Gen 2 A типті порты (қызыл)
   USB 3.2 Gen 2 A типті порты USB 3.2 Gen 2 спецификациясын қолдайды және USB 3.2 Gen 1 және USB 2.0 спецификацияларына үйлесімді. Бұл портты USB құрылғылары үшін пайдаланыңыз.
8. RJ-45 LAN порты
   Gigabit Ethernet LAN порты Интернет қосылымын 2,5 Гбит/с дейінгі деректер жылдамдығымен қамтамасыз етеді. Төменде LAN порты шамдарының күйлері сипатталған.

   Жылдамдық шамы:

   Күй	Сипаттамасы
   Қызғылт сары	Деректердің 2,5 Гбит/с жылдамдығы
   Жасыл	Деректердің 1 Гбит/с жылдамдығы
   Өшірулі	Деректердің 100 Мбит/с жылдамдығы

   Белсенділік шамы:

   Күй	Сипаттамасы
   Жыпылықтау	Деректерді беру немесе алу жүріп жатыр
   Өшірулі	Деректерді беру немесе алу жүргізілмейді

9. USB 3.2 Gen 1 порты
   USB 3.2 Gen 1 порты USB 3.2 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясына үйлесімді.
10. Орталық/сабвуфер динамигінің шығысы
    Орталық/сабвуфер динамиктерін қосу үшін осы аудио ұяшықты пайдаланыңыз.
11. Артқы динамиктің шығысы
    Артқы динамиктерді қосу үшін осы аудио ұяшықты пайдаланыңыз.
12. Оптикалық S/PDIF шығыс қосқышы
    Бұл қосқыш сандық оптикалық дыбысты қолдайтын сыртқы дыбыс жүйесіне сандық дыбыс шығысын қамтамасыз етеді. Бұл мүмкіндікті пайдаланбас бұрын дыбыс жүйесінің оптикалық сандық дыбыс кіріс қосқышын қамтамасыз ететініне көз жеткізіңіз.
13. Кіріс/бүйірлік динамиктің шығысы
    Кіріс ұяшығы. Оптикалық дискі, walkman және т.б. сияқты кіріс құрылғылары үшін осы аудио ұяшықты пайдаланыңыз.
14. Шығыс/алдыңғы динамиктің шығысы
    Шығыс ұяшығы.
15. Микрофон кірісі/бүйірлік динамиктің шығысы
    Микрофон кіріс ұяшығы.

(Ескертпе 1) Тек B550 AORUS ELITE AX V2 үшін.
(Ескертпе 2) Тек AMD Ryzen^™ 5000 G сериялы/4000 G сериялы процессорлары үшін.
(Ескертпе 3) Q-Flash Plus функциясын қосу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" веб-парағына өтіңіз.

Аудио ұяшықтарының конфигурациясы:

Ұяшық	Құлаққап/ 2 арналы	4 арналы	5.1 арналы	7.1 арналы
Орталық/сабвуфер динамигінің шығысы			✓	✓
Артқы динамиктің шығысы		✓	✓	✓
Кіріс/бүйірлік динамиктің шығысы				✓
Шығыс/алдыңғы динамиктің шығысы	✓	✓	✓	✓
Микрофон кірісі/бүйірлік динамиктің шығысы				✓

Егер бүйірлік динамикті орнатқыңыз келсе, дыбыс драйвері арқылы кіріс немесе микрофон кіріс ұяшығын қайтадан бүйірлік динамиктің шығысы етіп тағайындауыңыз керек.

• Аудио бағдарламалық құралын конфигурациялау туралы мәліметтерді GIGABYTE веб-сайтынан қараңыз.
  https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Артқы панель қосқышына қосылған кабельді шығарған кезде, алдымен кабельді құрылғыдан шығарып, содан кейін оны аналық платадан шығарыңыз.
• Кабельді шығарған кезде, оны қосқыштан тікелей тартыңыз. Кабель қосқышының ішінде электрлік тұйықталуды болдырмау үшін оны бүйірден бүйірге шайқамаңыз.

Ішкі қосқыштар

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. LED_CPU
7. D_LED1/D_LED2
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. TPM
17. CLR_CMOS
18. BAT

Сыртқы құрылғыларды қоспас бұрын келесі нұсқауларды оқып шығыңыз:

• Алдымен құрылғыларыңыздың қосылғыңыз келетін қосқыштарға сәйкес келетініне көз жеткізіңіз.
• Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.
• Құрылғыны орнатқаннан кейін және компьютерді қосудан бұрын, құрылғы кабелінің аналық платадағы қосқышқа мықтап бекітілгеніне көз жеткізіңіз.

ATX_12V/ATX (2x4 12V Қуат қосқышы және 2x12 Негізгі қуат қосқышы)

Қуат қосқышын пайдалану арқылы қуат көзі аналық платадағы барлық компоненттерге жеткілікті тұрақты қуат бере алады. Қуат қосқышын қоспастан бұрын, алдымен қуат көзінің өшірілгеніне және барлық құрылғылардың дұрыс орнатылғанына көз жеткізіңіз. Қуат қосқышы ақымаққа қарсы конструкцияға ие. Қуат сымын қуат қосқышына дұрыс бағытта қосыңыз.
12V қуат қосқышы негізінен процессорды қуатпен қамтамасыз етеді. Егер 12V қуат қосқышы қосылмаса, компьютер іске қосылмайды.
Кеңейту талаптарын қанағаттандыру үшін жоғары қуат тұтынуға төтеп бере алатын қуат көзін (500 Вт немесе одан жоғары) пайдалану ұсынылады. Егер қажетті қуатты қамтамасыз етпейтін қуат көзі пайдаланылса, нәтиже тұрақсыз немесе жүктелмейтін жүйеге әкелуі мүмкін.

Түйреуіш нөмірі.	Анықтама
1	GND (тек 2x4-pin 12V үшін)
2	GND (тек 2x4-pin 12V үшін)
3	GND
4	GND
5	+12V (тек 2x4-pin 12V үшін)
6	+12V (тек 2x4-pin 12V үшін)
7	+12V
8	+12V

Түйреуіш нөмірі.	Анықтама
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (тек 2x12-pin ATX үшін)
12	3.3V (тек 2x12-pin ATX үшін)
13	3.3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (тек 2x12-pin ATX үшін)
24	GND (тек 2x12-pin ATX үшін)

CPU_FAN/SYS_FAN1/2/3 (Желдеткіш айдарлары)

Бұл аналық платадағы барлық желдеткіш айдарлары 4 істікшелі. Көптеген желдеткіш айдарлары ақымаққа қарсы кірістіру конструкциясына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге тұйықтау сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару конструкциясы бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылуды тарату үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады.

Түйреуіш нөмірі.	Анықтама
1	GND
2	Кернеуді жылдамдықты басқару
3	Сезу
4	PWM жылдамдығын басқару

• Процессорыңыз бен жүйеңіздің қызып кетуін болдырмау үшін желдеткіш кабелдерін желдеткіш айдарларына қосқаныңызға көз жеткізіңіз. Қызып кету процессордың зақымдалуына әкелуі мүмкін немесе жүйе ілініп қалуы мүмкін.
• Бұл желдеткіш айдарлары конфигурациялау секіргіш блоктары емес. Айдарларға секіргіш қалпақшаны салмаңыз.

CPU_OPT (Суды салқындататын процессор желдеткішінің айдары)

Желдеткіш айдары 4 істікшелі және ақымаққа қарсы кірістіру конструкциясына ие. Көптеген желдеткіш айдарлары ақымаққа қарсы кірістіру конструкциясына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге тұйықтау сымы болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару конструкциясы бар желдеткішті пайдалануды қажет етеді.

Түйреуіш нөмірі.	Анықтама
1	GND
2	Кернеуді жылдамдықты басқару
3	Сезу
4	PWM жылдамдығын басқару

• Процессорыңыз бен жүйеңіздің қызып кетуін болдырмау үшін желдеткіш кабелдерін желдеткіш айдарларына қосқаныңызға көз жеткізіңіз. Қызып кету процессордың зақымдалуына әкелуі мүмкін немесе жүйе ілініп қалуы мүмкін.
• Бұл желдеткіш айдарлары конфигурациялау секіргіш блоктары емес. Айдарларға секіргіш қалпақшаны салмаңыз.

LED_CPU (Процессор салқындатқышының жарықдиодты жолағы/RGB жарықдиодты жолақ айдары)

Бұл айдарды процессор салқындатқышының жарықдиодты жолағын немесе стандартты 5050 RGB жарықдиодты жолағын (12V/G/R/B) қосу үшін пайдалануға болады, максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2 м.

Түйреуіш нөмірі.	Анықтама
1	12V
2	G
3	R
4	B

Процессор салқындатқышының жарықдиодты жолағын/RGB жарықдиодты жолағын айдарға қосыңыз. Жарықдиодты жолақтың қуат түйреуіші (ашадағы үшбұрышпен белгіленген) осы айдардың 1 істікшесіне (12V) қосылуы керек. Дұрыс емес қосылым жарықдиодты жолақтың зақымдалуына әкелуі мүмкін.

D_LED1/D_LED2 (Мекенжайлы жарықдиодты жолақ айдарлары)

Бұл айдарларды стандартты 5050 мекенжайлы жарықдиодты жолақты қосу үшін пайдалануға болады, максималды қуат көрсеткіші 5A (5V) және жарықдиодтардың максималды саны 1000.

Түйреуіш нөмірі.	Анықтама
1	V (5V)
2	Деректер
3	Түйреуіш жоқ
4	GND

Мекенжайлы жарықдиодты жолағыңызды айдарға қосыңыз. Жарықдиодты жолақтың қуат түйреуіші (ашадағы үшбұрышпен белгіленген) мекенжайлы жарықдиодты жолақ айдарының 1 істікшесіне қосылуы керек. Дұрыс емес қосылым жарықдиодты жолақтың зақымдалуына әкелуі мүмкін.

Жарықдиодты жолақтың шамдарын қалай қосу/өшіру керектігі туралы ақпаратты GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" веб-бетінен қараңыз.
Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.

LED_C1/LED_C2 (RGB жарықдиодты жолақ айдарлары)

Бұл айдарларды стандартты 5050 RGB жарықдиодты жолағын (12V/G/R/B) қосу үшін пайдалануға болады, максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2 м.

Түйреуіш нөмірі.	Анықтама
1	12V
2	G
3	R
4	B

RGB жарықдиодты жолағыңызды айдарға қосыңыз. Жарықдиодты жолақтың қуат түйреуіші (ашадағы үшбұрышпен белгіленген) осы айдардың 1 істікшесіне (12V) қосылуы керек. Дұрыс емес қосылым жарықдиодты жолақтың зақымдалуына әкелуі мүмкін.

Жарықдиодты жолақтың шамдарын қалай қосу/өшіру керектігі туралы ақпаратты GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" веб-бетінен қараңыз.
Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріңіз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.

SATA3 0/1/2/3 (SATA 6Gb/s қосқыштары)

SATA қосқыштары SATA 6Gb/s стандартына сәйкес келеді және SATA 3Gb/s және SATA 1.5Gb/s стандарттарымен үйлесімді. Әрбір SATA қосқышы бір SATA құрылғысын қолдайды. SATA қосқыштары RAID 0, RAID 1 және RAID 10 қолдайды. RAID массивін конфигурациялау туралы нұсқаулар үшін GIGABYTE веб-сайтының "RAID жинағын конфигурациялау" бетіне өтіңіз.

Түйреуіш нөмірі.	Анықтама
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

M2A_CPU/M2B_SB (M.2 Socket 3 қосқыштары)

M.2 қосқыштары M.2 SATA SSD немесе M.2 PCIe SSD дискілерін қолдайды және RAID конфигурациясын қолдайды. M.2 PCIe SSD дискісін M.2 SATA SSD немесе SATA қатты дискісімен RAID жинағын жасау үшін пайдалануға болмайтынын ескеріңіз. RAID массивін конфигурациялау бойынша нұсқаулар алу үшін GIGABYTE веб-сайтының "RAID жинағын конфигурациялау" бетіне өтіңіз.

M.2 SSD дискісін M.2 қосқышына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.
1-қадам:
M.2 SSD дискісін орнататын M.2 қосқышын табыңыз, жылу таратқыштағы бұранданы бұрап алып, содан кейін жылу таратқышты алыңыз.
2-қадам:
M.2 SSD дискісінің ұзындығына байланысты тиісті бекіту тесігін табыңыз. Қажет болса, тіректі қажетті бекіту тесігіне жылжытыңыз. M.2 SSD дискісін M.2 қосқышына бұрышпен салыңыз.
3-қадам:
M.2 SSD дискісін төмен басып, содан кейін бұрандамен бекітіңіз. Жылу таратқышты ауыстырып, бастапқы тесікке бекітіңіз. Жылу таратқышты ауыстырмас бұрын жылу таратқыштың астыңғы жағындағы қорғаныш пленкасын алып тастауды ұмытпаңыз.
Орнатылатын M.2 SSD дискісі үшін тиісті тесікті таңдап, бұранда мен тіректі қайтадан бекітіңіз.
(Ескертпе) Тек B550 AORUS ELITE AX V2 жылу таратқышында ғана бар.

F_PANEL (Алдыңғы панельдің тақырыбы)

Шассидегі қуат қосқышын, қайта жүктеу қосқышын, динамикті, шассидің рұқсатсыз кіру қосқышын/датчигін және жүйе күйі индикаторын төмендегі пин тағайындалымдарына сәйкес осы тақырыпқа қосыңыз. Кабельдерді қоспас бұрын оң және теріс пиндерді ескеріңіз.

• PLED/PWR_LED (Қуат жарық диоды):

  Жүйе күйі	Жарық диоды
  S0	Қосулы
  S3/S4/S5	Өшірулі

  Шассидің алдыңғы панеліндегі қуат күйі индикаторына қосылады. Жүйе жұмыс істеп тұрғанда жарық диоды жанады. Жүйе S3/S4 ұйқы күйінде немесе өшірілгенде (S5) жарық диоды сөнеді.
• PW (Қуат қосқышы):
  Шассидің алдыңғы панеліндегі қуат қосқышына қосылады. Қуат қосқышын пайдаланып, жүйені өшіру тәсілін конфигурациялауға болады (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіп, "Settings\Platform Power" (Параметрлер\Платформа қуаты) опциясын іздеңіз).
• SPEAK (Динамик):
  Шассидің алдыңғы панеліндегі динамикке қосылады. Жүйе іске қосылу күйін дыбыстық код шығару арқылы хабарлайды. Жүйе іске қосылған кезде ешқандай ақау табылбаса, бір қысқа дыбыс естіледі.
• HD (Қатты дискінің жұмыс істеу индикаторы):
  Шассидің алдыңғы панеліндегі қатты дискінің жұмыс істеу индикаторына қосылады. Қатты диск деректерді оқып немесе жазып жатқанда жарық диоды жанады.
• RES (Қайта жүктеу қосқышы):
  Шассидің алдыңғы панеліндегі қайта жүктеу қосқышына қосылады. Егер компьютер қатып қалса және қалыпты қайта жүктеуді орындай алмаса, компьютерді қайта іске қосу үшін қайта жүктеу қосқышын басыңыз.
• CI (Шассидің рұқсатсыз кіру тақырыбы):
  Шасси қақпағының алынғанын анықтай алатын шассидегі шассидің рұқсатсыз кіру қосқышына/датчигіне қосылады. Бұл функция шассидің рұқсатсыз кіру қосқышы/датчигі бар шассиді қажет етеді.
• NC: Қосылым жоқ.

Алдыңғы панель дизайны шассиге байланысты әртүрлі болуы мүмкін. Алдыңғы панель модулі негізінен қуат қосқышынан, қайта жүктеу қосқышынан, қуат жарық диодынан, қатты дискінің жұмыс істеу жарық диодынан, динамиктен және т.б. тұрады. Шассидің алдыңғы панель модулін осы тақырыпқа қосқан кезде сым тағайындалымдары мен пин тағайындалымдарының дұрыс сәйкес келуін тексеріңіз.

F_AUDIO (Алдыңғы панельдің аудио тақырыбы)

Алдыңғы панельдің аудио тақырыбы High Definition Audio (HD) аудиосын қолдайды. Шассидің алдыңғы панелінің аудио модулін осы тақырыпқа қосуға болады. Модуль қосқышының сым тағайындалымдары аналық плата тақырыбының пин тағайындалымдарына сәйкес келетініне көз жеткізіңіз. Модуль қосқышы мен аналық плата тақырыбы арасындағы дұрыс емес қосылым құрылғының жұмыс істеуіне немесе тіпті оны зақымдауына әкелуі мүмкін.

Пин нөмірі	Анықтама
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	Пин жоқ
9	Head Phone L
10	Head Phone Detection

Кейбір шассилер әр сымда бір ғана ашаның орнына бөлек қосқыштары бар алдыңғы панельдің аудио модулін ұсынады. Әртүрлі сым тағайындалымдары бар алдыңғы панельдің аудио модулін қосу туралы ақпарат алу үшін шасси өндірушісіне хабарласыңыз.

F_U32C (USB 3.2 Gen 1 қолдауы бар USB Type-C^® тақырыбы)

Тақырып USB 3.2 Gen 1 спецификациясына сәйкес келеді және бір USB портын қамтамасыз ете алады.

Пин нөмірі	Анықтама
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_U32 (USB 3.2 Gen 1 тақырыбы)

Тақырып USB 3.2 Gen 1 және USB 2.0 спецификациясына сәйкес келеді және екі USB портын қамтамасыз ете алады. Екі USB 3.2 Gen 1 портын қамтамасыз ететін қосымша 3,5 дюймдік алдыңғы панельді сатып алу үшін жергілікті дилерге хабарласыңыз.

Пин нөмірі	Анықтама
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Пин жоқ

F_USB1/F_USB2 (USB 2.0/1.1 тақырыптары)

Тақырыптар USB 2.0/1.1 спецификациясына сәйкес келеді. Әрбір USB тақырыбы қосымша USB кронштейні арқылы екі USB портын қамтамасыз ете алады. Қосымша USB кронштейнін сатып алу үшін жергілікті дилерге хабарласыңыз.

Пин нөмірі	Анықтама
1	Қуат (5V)
2	Қуат (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Пин жоқ
10	NC

USB кронштейнін орнатпас бұрын, USB кронштейніне зақым келтірмеу үшін компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.

TPM (Trusted Platform Module Header)

Осы тақырыпқа TPM (Trusted Platform Module) қосуға болады.

Пин нөмірі	Анықтама
1	LAD0
2	VCC3
3	LAD1
4	Пин жоқ
5	LAD2
6	LCLK
7	LAD3
8	GND
9	LFRAME
10	NC
11	SERIRQ
12	LRESET

CLR_CMOS (CMOS ауыстырғышын тазалау)

BIOS конфигурациясын тазарту және CMOS мәндерін зауыттық әдепкі күйге қайтару үшін осы ауыстырғышты пайдаланыңыз. CMOS мәндерін тазарту үшін бұрағыш сияқты металл затты бірнеше секунд бойы екі пинге тигізіңіз.
Ашық: Қалыпты

Қысқа: CMOS мәндерін тазарту

• CMOS мәндерін тазаламас бұрын әрқашан компьютеріңізді өшіріңіз.
• Жүйені қайта іске қосқаннан кейін зауыттық әдепкі мәндерді жүктеу үшін BIOS Setup (BIOS орнату) бөліміне өтіңіз (Load Optimized Defaults (Оңтайландырылған әдепкілерді жүктеу) опциясын таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз (қосымша ақпарат алу үшін GIGABYTE веб-сайтының "BIOS Setup" (BIOS орнату) бетіне өтіңіз).

BAT (Батарея)

Батарея компьютер өшірулі тұрған кезде CMOS-тағы мәндерді (BIOS конфигурациялары, күн және уақыт ақпараты сияқты) сақтау үшін қуат береді. Батарея кернеуі төмен деңгейге түскенде батареяны ауыстырыңыз, әйтпесе CMOS мәндері дәл болмауы немесе жоғалуы мүмкін.

Батареяны алып тастау арқылы CMOS мәндерін тазалауға болады:

1. Компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
2. Батареяны ұясынан ақырын алып, бір минут күте тұрыңыз. (Немесе бұрағыш сияқты металл затты пайдаланып, батарея ұясының оң және теріс ұштарына тигізіп, оларды 5 секундқа қысқа тұйықтаңыз.)
3. Батареяны ауыстырыңыз.
4. Қуат сымын қосып, компьютеріңізді қайта қосыңыз.

• Батареяны ауыстырар алдында әрқашан компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
• Батареяны эквивалентті батареямен ауыстырыңыз. Батареяны дұрыс емес модельмен ауыстырсаңыз, құрылғыларыңыз зақымдалуы мүмкін.
• Батареяны өзіңіз ауыстыра алмасаңыз немесе батарея моделіне сенімді болмасаңыз, сатып алу орнына немесе жергілікті дилерге хабарласыңыз.
• Батареяны орнату кезінде батареяның оң жағының (+) және теріс жағының (-) бағытына назар аударыңыз (оң жағы жоғары қарауы керек).
• Пайдаланылған батареялар жергілікті экологиялық ережелерге сәйкес өңделуі керек.

BIOS Setup

BIOS (Basic Input and Output System) жүйесі аналық платадағы CMOS-та жүйенің аппараттық параметрлерін жазады. Оның негізгі функцияларына жүйе іске қосылған кезде Power-On Self-Test (POST) тестін жүргізу, жүйе параметрлерін сақтау және операциялық жүйені жүктеу және т.б. кіреді. BIOS пайдаланушыға жүйенің негізгі конфигурация параметрлерін өзгертуге немесе белгілі бір жүйе мүмкіндіктерін іске қосуға мүмкіндік беретін BIOS Setup бағдарламасын қамтиды.
Қуат өшірілген кезде, аналық платадағы батарея CMOS-тағы конфигурация мәндерін сақтау үшін CMOS-қа қажетті қуатты береді.
BIOS Setup бағдарламасына кіру үшін қуат қосылған кезде POST кезінде <Delete> пернесін басыңыз.
BIOS-ты жаңарту үшін GIGABYTE Q-Flash немесе @BIOS утилитасын пайдаланыңыз.

• Q-Flash пайдаланушыға операциялық жүйеге кірмей-ақ BIOS-ты жылдам және оңай жаңартуға немесе сақтық көшірмесін жасауға мүмкіндік береді.
• @BIOS — бұл Интернеттен BIOS-тың соңғы нұсқасын іздейтін және жүктейтін және BIOS-ты жаңартатын Windows негізіндегі утилита.

Q-Flash және @BIOS утилиталарын пайдалану туралы нұсқауларды алу үшін GIGABYTE веб-сайтының "Бірегей мүмкіндіктер" бетіне өтіп, "BIOS Update Utilities" іздеңіз.

• BIOS жыпылықтауы қауіпті болуы мүмкін болғандықтан, BIOS-тың ағымдағы нұсқасын пайдалану кезінде мәселелерге тап болмасаңыз, BIOS-ты жыпылықтатпау ұсынылады. BIOS-ты жыпылықтату үшін абай болыңыз. BIOS-ты дұрыс жыпылықтатпау жүйенің дұрыс жұмыс істемеуіне әкелуі мүмкін.
• Жүйенің тұрақсыздығын немесе басқа күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеу ұсынылады (қажет болмаса). Параметрлерді дұрыс өзгертпеу жүйенің іске қосылмауына әкелуі мүмкін. Бұл орын алса, CMOS мәндерін тазартып, тақтаны әдепкі мәндерге қайтаруға тырысыңыз.
• CMOS мәндерін қалай тазарту керектігін білу үшін "Аппараттық құралды орнату" тарауындағы батарея/CMOS тазалау секіргіштерінің кіріспесін қараңыз немесе GIGABYTE веб-сайтының "BIOS Setup" бетіне өтіп, "Load Optimized Defaults" іздеңіз.

BIOS Setup конфигурациялау туралы толық ақпаратты алу үшін GIGABYTE веб-сайтына кіріңіз.
https://www.gigabyte.com/WebPage/954/amd500-bios.html

Іске қосу экраны:
Компьютер жүктелген кезде келесі іске қосу логотипінің экраны пайда болады.

Функциялық пернелер

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setup бағдарламасына кіру немесе BIOS Setup бағдарламасындағы Q-Flash утилитасына кіру үшін <Delete> пернесін басыңыз.
<F12>: BOOT MENU
Boot Menu BIOS Setup бағдарламасына кірмей-ақ бірінші жүктеу құрылғысын орнатуға мүмкіндік береді. Boot Menu-де бірінші жүктеу құрылғысын таңдау үшін жоғары бағыттағы <↑> немесе төмен бағыттағы <↓> пернесін пайдаланыңыз, содан кейін қабылдау үшін <Enter> пернесін басыңыз. Жүйе дереу құрылғыдан жүктеледі.
Ескертпе: Boot Menu ішіндегі параметр бір рет қана әсер етеді. Жүйені қайта іске қосқаннан кейін құрылғыны жүктеу реті BIOS Setup параметрлеріне негізделеді.
<END>: Q-FLASH
BIOS Setup бағдарламасына алдымен кірудің қажеті жоқ Q-Flash утилитасына тікелей кіру үшін <End> пернесін басыңыз.

Операциялық жүйені және драйверлерді орнату

Операциялық жүйені орнату

BIOS параметрлері дұрыс болса, операциялық жүйені орнатуға дайынсыз.
Кейбір операциялық жүйелер RAID драйверін қамтитындықтан, Windows орнату процесінде бөлек RAID драйверін орнатудың қажеті жоқ. Операциялық жүйе орнатылғаннан кейін жүйенің өнімділігі мен үйлесімділігін қамтамасыз ету үшін GIGABYTE APP Center ішінен барлық қажетті драйверлерді орнатуды ұсынамыз. Егер орнатылатын операциялық жүйе ОС орнату процесінде қосымша RAID драйверін беруді талап етсе, төмендегі қадамдарды қараңыз:

1-қадам:
GIGABYTE веб-сайтына өтіп, аналық плата үлгісінің веб-бетін қарап шығыңыз, Support\Download\SATA RAID/AHCI бетіндегі AMD RAID Preinstall Driver файлын жүктеп алыңыз, файлды ашыңыз және файлдарды USB флэш-дискісіне көшіріңіз.

2-қадам:
Windows орнату дискісінен жүктеп, стандартты ОС орнату қадамдарын орындаңыз. Драйверді жүктеуді сұрайтын экран пайда болғанда, Browse (Шолу) тармағын таңдаңыз.

3-қадам:
USB флэш-дискісін салыңыз, содан кейін драйвердің орналасқан жерін шолыңыз. Алдымен AMD-RAID Bottom Device тармағын таңдап, драйверді жүктеу үшін Next (Келесі) түймесін басыңыз. Содан кейін AMD-RAID Controller тармағын таңдап, драйверді жүктеу үшін Next (Келесі) түймесін басыңыз. Соңында, ОС орнатуды жалғастырыңыз.

Драйверлерді орнату

Операциялық жүйені орнатқаннан кейін жұмыс үстелінің төменгі оң жақ бұрышында APP Center арқылы драйверлер мен GIGABYTE қолданбаларын жүктеп орнатқыңыз келетінін сұрайтын диалогтық терезе пайда болады. Орнатуды жалғастыру үшін Install (Орнату) түймесін басыңыз. (BIOS Setup ішінде Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Параметрлер\IO порттары\APP Center жүктеп алу және орнату конфигурациясы\APP Center жүктеп алу және орнату) Enabled (Қосылған) күйіне орнатылғанына көз жеткізіңіз.)

Соңғы пайдаланушы лицензиялық келісімі диалогтық терезесі пайда болғанда, APP Center орнату үшін <Accept> (Қабылдау) түймесін басыңыз. APP Center экранында орнатқыңыз келетін драйверлер мен қолданбаларды таңдап, Install (Орнату) түймесін басыңыз.

Орнатпас бұрын жүйенің Интернетке қосылғанына көз жеткізіңіз.

• Қосымша бағдарламалық қамтамасыздандыру туралы ақпаратты алу үшін GIGABYTE веб-сайтына кіріңіз.
  https://www.gigabyte.com/WebPage/320/am4-app-center.html?m=sw
• Ақаулықтарды жою туралы қосымша ақпаратты алу үшін GIGABYTE веб-сайтына кіріңіз.
  https://www.gigabyte.com/WebPage/351/faq.html

RAID жинағын конфигурациялау

RAID деңгейлері

	RAID 0	RAID 1	RAID 10
Қатты дискілердің ең аз саны	≥2	2	4
Массивтің сыйымдылығы	Қатты дискілердің саны * Ең кіші дискінің өлшемі	Ең кіші дискінің өлшемі	(Қатты дискілердің саны/2) * Ең кіші дискінің өлшемі
Ақауларға төзімділік	Жоқ	Иә	Иә

Бастамас бұрын, келесі элементтерді дайындаңыз:
Бұл аналық плата RAID 0, RAID 1 және RAID 10 қолдайды. RAID массивін конфигурациялау алдында жоғарыдағы кестеде көрсетілгендей, қажетті қатты дискілер санын дайындаңыз.

• SATA қатты дискілері немесе SSD. Оңтайлы өнімділікті қамтамасыз ету үшін бірдей үлгідегі және сыйымдылықтағы екі қатты дискіні пайдалану ұсынылады.
• Windows орнату дискісі.
• Интернетке қосылған компьютер.
• USB флэш-дискісі.

M.2 PCIe SSD SATA қатты дискісімен RAID жинағын орнату үшін пайдаланылмайды.

• RAID массивін конфигурациялау туралы толық ақпаратты алу үшін GIGABYTE веб-сайтына кіріңіз.
  https://www.gigabyte.com/WebPage/313/am4-raid.html?m=sw

GIGA-BYTE TECHNOLOGY CO., LTD.
Мекенжайы: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ТЕЛ: +886-2-8912-4000, ФАКС: +886-2-8912-4005
Техникалық және техникалық емес қолдау (Сату/Маркетинг): https://esupport.gigabyte.com
ВЕБ мекенжайы (ағыл.): https://www.gigabyte.com
ВЕБ мекенжайы (қытай): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Техникалық немесе техникалық емес (Сату/Маркетинг) сұрағын жіберу үшін мына сілтемеге өтіңіз: https://esupport.gigabyte.com


Сілтемелер

• B550 AORUS ELITE AX V2 (rev. 1.5) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• B550 AORUS ELITE V2 (rev. 1.5) негізгі мүмкіндіктері | Аналық плата - GIGABYTE Global
• Утилита | Қызмет көрсету / Қолдау - GIGABYTE Global
• GIGABYTE жылдам нұсқаулығы
• GIGABYTE Realtek Audio
• GIGABYTE AMD AM4 Series BIOS Setup
• GIGABYTE AM4 Series аналық платаларының бағдарламалық құралы нұсқаулығы
• GIGABYTE ақаулықтарды жою нұсқаулығы
• GIGABYTE AM4 Series RAID нұсқаулығы
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE B550 AORUS ELITE AX V2, B550 AORUS ELITE V2 - Аналық плата нұсқаулығы жүктеп алу

Қолжетімді тілдер
