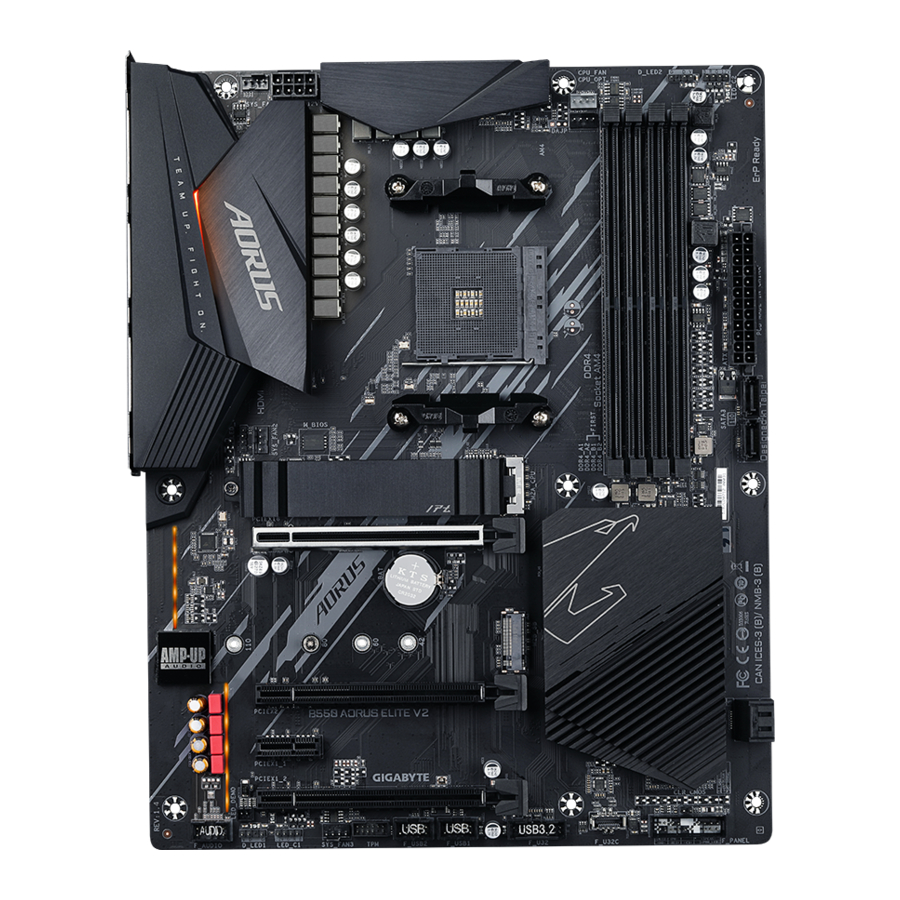

GIGABYTE B550 AORUS ELITE AX V2, B550 AORUS ELITE V2 - Ona plata uchun qo'llanma

Ona platangizning reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini bildiradi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda ona plata reviziyasini tekshiring.
Misol:

Mahsulot bilan tanishtirish

Ona plata joylashuvi

(Eslatma) Faqat B550 AORUS ELITE AX V2 uchun.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata ko'plab nozik elektron zanjirlar va elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan komponentlardan iborat. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga rioya qiling:

• O'rnatishdan oldin, shassi ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchi tomonidan taqdim etilgan ona plata S/N (seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda metall simlar yoki ulagichlarga tegmang.
• Elektron komponentlar, masalan, ona plata, protsessor yoki xotira bilan ishlayotganda elektrostatik razryad (ESD) bilaguzukini taqish tavsiya etiladi. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin, iltimos, uni antistatik yostiq ustiga yoki elektrostatik ekranlangan konteyner ichiga qo'ying.
• Ona platadan elektr ta'minoti kabelini ulashdan yoki uzishdan oldin, elektr ta'minoti o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin, elektr ta'minoti kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotdan foydalanishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlar ona plata zanjiri yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona plata yoki kompyuter korpusi ichida ortiqcha vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, iltimos, sertifikatlangan kompyuter texnikiga murojaat qiling.
• Agar siz adapter, uzaytirish quvvat kabeli yoki elektr uzatgichidan foydalansangiz, uni o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	AMD Socket AM4, quyidagilarni qo'llab-quvvatlaydi: AMD Ryzen ™ 5000 G-Series Processors/ AMD Ryzen ™ 5000 Series Processors/ AMD Ryzen ™ 4000 G-Series Processors/ AMD Ryzen ™ 3000 Series Processors (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Chipset	AMD B550
Xotira	128 GB gacha (32 GB bitta DIMM sig'imi) tizimli xotirani qo'llab-quvvatlaydigan 4 x DDR4 DIMM uyasi DDR4 3200/2933/2667/2400/2133 MT/s xotira modullarini qo'llab-quvvatlash Ikkilik kanalli xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
O'rnatilgan grafika	Integratsiyalashgan grafika protsessori: Maksimal 5120x2880@60 Hz o'lchamni qo'llab-quvvatlaydigan 1 x DisplayPort * DisplayPort 1.4 versiyasi, HDCP 2.3 va HDR uchun qo'llab-quvvatlash. Maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydigan 1 x HDMI porti * HDMI 2.1 versiyasi, HDCP 2.3 va HDR uchun qo'llab-quvvatlash. Maksimal umumiy xotira 16 GB
Audio	Realtek ® Audio CODEC Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanalli S/PDIF chiqishini qo'llab-quvvatlash
LAN	Realtek ® 2.5GbE LAN chipi (2.5 Gbit/1 Gbit/100 Mbit)
Simsiz aloqa moduli (Eslatma)	Intel ® Wi-Fi 6 AX200 (PCB rev. 1.0 uchun) 2.4/5 GHz Dual-Bandni qo'llab-quvvatlaydigan WIFI a, b, g, n, ac, ax BLUETOOTH 5.2 11ax 160MHz simsiz standartini va 2.4 Gbps gacha bo'lgan ma'lumotlar uzatish tezligini qo'llab-quvvatlash AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.1, 1.2 uchun) 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydigan WIFI a, b, g, n, ac, ax BLUETOOTH 5.2 11ax 80MHz simsiz standartini va 1.2 Gbps gacha bo'lgan ma'lumotlar uzatish tezligini qo'llab-quvvatlash Intel ® Wi-Fi 6E AX210 (PCB rev. 1.3 uchun) 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydigan WIFI a, b, g, n, ac, ax BLUETOOTH 5.3 11ax 160MHz simsiz standartini va 2.4 Gbps gacha bo'lgan ma'lumotlar uzatish tezligini qo'llab-quvvatlash Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.4, 1.5 uchun) 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydigan WIFI a, b, g, n, ac, ax BLUETOOTH 5.2 11ax 160MHz simsiz standartini va 2.4 Gbps gacha bo'lgan ma'lumotlar uzatish tezligini qo'llab-quvvatlash (Haqiqiy ma'lumotlar tezligi atrof-muhit va uskunaga qarab farq qilishi mumkin.)
Kengaytirish uyalari	1 x PCI Express x16 uyasi (PCIEX16), CPUga o'rnatilgan: AMD Ryzen ™ 5000 Series/3000 Series Processors PCIe 4.0 x16 rejimini qo'llab-quvvatlaydi AMD Ryzen ™ 5000 G-Series/4000 G-Series Processors PCIe 3.0 x16 rejimini qo'llab-quvvatlaydi * Optimal ishlash uchun, agar faqat bitta PCI Express video karta o'rnatilishi kerak bo'lsa, uni PCIEX16 uyasiga o'rnatishga ishonch hosil qiling. 1 x PCI Express x16 uyasi (PCIEX2), Chipsetga o'rnatilgan: PCIe 3.0 x2 rejimini qo'llab-quvvatlash 1 x PCI Express x16 uyasi (PCIEX1_2), Chipsetga o'rnatilgan: PCIe 3.0 x1 rejimini qo'llab-quvvatlash 1 x PCI Express x1 uyasi (PCIEX1_1), Chipsetga o'rnatilgan: PCIe 3.0 x1 rejimini qo'llab-quvvatlash
Saqlash interfeysi	1 x M.2 ulagichi (M2A_CPU), CPUga o'rnatilgan, Socket 3 ni qo'llab-quvvatlaydi, M kaliti, 2242/2260/2280/22110 turdagi SSD-lar: AMD Ryzen ™ 5000 Series/3000 Series Processors SATA va PCIe 4.0 x4/x2 SSD-larini qo'llab-quvvatlaydi AMD Ryzen ™ 5000 G-Series/4000 G-Series Processors SATA va PCIe 3.0 x4/x2 SSD-larini qo'llab-quvvatlaydi 1 x M.2 ulagichi (M2B_SB), Chipsetga o'rnatilgan, Socket 3 ni qo'llab-quvvatlaydi, M kaliti, 2242/2260/2280/22110 turdagi SSD-lar: SATA va PCIe 3.0 x4/x2 SSD-larini qo'llab-quvvatlash 4 x SATA 6Gb/s ulagichlari, Chipsetga o'rnatilgan: RAID 0, RAID 1 va RAID 10 uchun qo'llab-quvvatlash
USB	CPU: Orqa panelda 2 x USB 3.2 Gen 2 Type-A portlari (qizil) Orqa panelda 2 x USB 3.2 Gen 1 portlari Chipset: Ichki USB sarlavhasi orqali mavjud bo'lgan USB 3.2 Gen 1 qo'llab-quvvatlashiga ega 1 x USB Type-C ® porti Orqa panelda 1 x USB 3.2 Gen 1 porti Ichki USB sarlavhasi orqali mavjud bo'lgan 2 x USB 3.2 Gen 1 portlari Orqa panelda 2 x USB 2.0/1.1 portlari Chipset+USB 2.0 Hub: Ichki USB sarlavhalari orqali mavjud bo'lgan 4 x USB 2.0/1.1 portlari
Ichki ulagichlar	1 x 24-pinli ATX asosiy quvvat ulagichi 1 x 8-pinli ATX 12V quvvat ulagichi 2 x M.2 Socket 3 ulagichlari 4 x SATA 6Gb/s ulagichlari 1 x CPU fan sarlavhasi 1 x suv sovutish CPU fan sarlavhasi 3 x tizimli fan sarlavhalari 1 x CPU sovutgich LED chizig'i/RGB LED chizig'i sarlavhasi 2 x manzilli LED chizig'i sarlavhalari 2 x RGB LED chizig'i sarlavhalari 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi USB 3.2 Gen 1 qo'llab-quvvatlashiga ega 1 x USB Type-C ® sarlavhasi 1 x USB 3.2 Gen 1 sarlavhasi 2 x USB 2.0/1.1 sarlavhalari 1 x Trusted Platform Module (TPM) sarlavhasi (faqat GC-TPM2.0_S moduli uchun 2x6 pin) 1 x Clear CMOS jumper
Orqa panel ulagichlari	1 x DisplayPort 1 x HDMI porti 2 x SMA antenna ulagichlari (2T2R) (Eslatma) 2 x USB 3.2 Gen 2 Type-A portlari (qizil) 3 x USB 3.2 Gen 1 portlari 2 x USB 2.0/1.1 portlari 1 x Q-Flash Plus tugmasi 1 x RJ-45 porti 1 x optik S/PDIF chiqish ulagichi 5 x audio jaklari
I/U kontrolleri	iTE® I/U Controller Chip
Uskuna monitori	Kuchlanishni aniqlash Haroratni aniqlash Fan tezligini aniqlash Suv sovutish oqimi tezligini aniqlash Qizib ketish haqida ogohlantirish Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan tezligini nazorat qilish funktsiyasi qo'llab-quvvatlanishi siz o'rnatgan fanga bog'liq bo'ladi.
BIOS	1 x 128 Mbit flesh Litsenziyalangan AMI UEFI BIOSdan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	APP Center uchun qo'llab-quvvatlash * APP Center'da mavjud bo'lgan ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funktsiyalari anakart xususiyatlariga qarab ham farq qilishi mumkin. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Q-Flash Plus uchun qo'llab-quvvatlash Q-Flash uchun qo'llab-quvvatlash Xpress Install uchun qo'llab-quvvatlash
To'plamdagi dasturiy ta'minot	Norton® Internet Security (OEM versiyasi) LAN tarmoqli kengligini boshqarish dasturi
Operatsion tizim	Windows 11 64-bit uchun qo'llab-quvvatlash Windows 10 64-bit uchun qo'llab-quvvatlash
Form faktor	ATX Form faktori; 30.5cm x 24.4cm

(Eslatma) Faqat B550 AORUS ELITE AX V2 uchun.
* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirishsiz o'zgartirish kiritish huquqini o'zida saqlab qoladi.

• CPU, xotira modullari, SSD-lar va M.2 qurilmalarining qo'llab-quvvatlash ro'yxatlari uchun GIGABYTE veb-saytiga tashrif buyuring.
  https://www.gigabyte.com/Motherboard/B550-AORUS-ELITE-AX-V2-rev-15?m=dl#support-dl
  https://www.gigabyte.com/Motherboard/B550-AORUS-ELITE-V2-rev-15?m=dl#support-dl
• Ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
  https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU ni o‘rnatish

CPU ni o‘rnatishni boshlashdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata CPU ni qo‘llab-quvvatlashiga ishonch hosil qiling.
  (Eng yangi CPU qo‘llab-quvvatlash ro‘yxati uchun GIGABYTE veb-saytiga o‘ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o‘rnatishdan oldin kompyuterni o‘chiring va quvvat simini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar noto‘g‘ri yo‘naltirilsa, CPU ni kiritib bo‘lmaydi.
• CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o‘rnatilmagan bo‘lsa, kompyuterni yoqmang, aks holda CPU ning qizib ketishi va shikastlanishi mumkin.
• CPU xususiyatlariga muvofiq CPU xost chastotasini o‘rnating. Tizim shinasining chastotasini apparat xususiyatlaridan tashqari o‘rnatish tavsiya etilmaydi, chunki u periferiya qurilmalari uchun standart talablarga javob bermaydi. Agar siz chastotani standart xususiyatlardan tashqari o‘rnatmoqchi bo‘lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va boshqalarni o‘z ichiga olgan apparat xususiyatlaringizga muvofiq shunday qiling.

CPU ni o‘rnatish

CPU uyasini qulflash dastagini butunlay ko‘taring. CPU uyasining birinchi pinini (kichik uchburchak bilan belgilangan) va CPU ni toping. CPU o‘z uyasiga joylashtirilgandan so‘ng, bir barmog‘ingizni CPU o‘rtasiga qo‘ying, qulflash dastagini tushiring va uni to‘liq qulflangan holatga mahkamlang.

CPU uyasini qulflash dastagi ko‘tarilmasdan oldin CPU ni CPU uyasiga zo‘rlamang, aks holda CPU va CPU uyasi shikastlanishi mumkin.

Xotirani o‘rnatish

Xotirani o‘rnatishni boshlashdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata xotirani qo‘llab-quvvatlashiga ishonch hosil qiling. Bir xil sig‘imli xotiradan foydalanish tavsiya etiladi, brend, tezlik va chiplar. (Eng yangi qo‘llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o‘ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o‘rnatishdan oldin kompyuterni o‘chiring va quvvat simini rozetkadan uzing.
• Xotira modullari xatosiz dizaynga ega. Xotira modulini faqat bir yo‘nalishda o‘rnatish mumkin. Agar xotirani kirita olmasangiz, yo‘nalishni o‘zgartiring.

Dual Channel xotira konfiguratsiyasi

Ushbu ona plata to‘rtta xotira uyasi bilan ta’minlangan va Dual Channel texnologiyasini qo‘llab-quvvatlaydi. Xotira o‘rnatilgandan so‘ng, BIOS xotiraning xususiyatlari va sig‘imini avtomatik ravishda aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o‘tkazish qobiliyatini ikki baravar oshiradi.
To‘rtta xotira uyasi ikkita kanalga bo‘lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:

• A kanal: DDR4_A1, DDR4_A2
• B kanal: DDR4_B1, DDR4_B2
• Tavsiya etilgan Dual Channel xotira konfiguratsiyasi:

  	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
  2 ta modul	- -	DS/SS	- -	DS/SS
  4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

  (SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo‘q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o‘rnatishdan oldin quyidagi ko‘rsatmalarni o‘qing.

1. Agar faqat bitta xotira moduli o‘rnatilgan bo‘lsa, Dual Channel rejimini yoqib bo‘lmaydi.
2. Ikki yoki to‘rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig‘imli, brend, tezlik va chipli xotiradan foydalanish tavsiya etiladi.

• Iltimos, apparatni o‘rnatish haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
  http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Kengaytirish kartasini o‘rnatish

Kengaytirish kartasini o‘rnatishni boshlashdan oldin quyidagi ko‘rsatmalarni o‘qing:

• Ona plata kengaytirish kartasini qo‘llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo‘llanmani diqqat bilan o‘qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o‘rnatishdan oldin kompyuterni o‘chiring va quvvat simini rozetkadan uzing.

Orqa panel ulagichlari

1. USB 2.0/1.1 porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo‘llab-quvvatlaydi. Ushbu portni USB qurilmalari uchun ishlating.
2. SMA Antenna ulagichlari (2T2R) ^(1-eslatma)
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to‘g‘ri yo‘naltiring.
3. DisplayPort (2-eslatma)
   DisplayPort yuqori sifatli raqamli tasvir va audio yetkazib beradi, ikki tomonlama audio uzatishni qo‘llab-quvvatlaydi. DisplayPort DPCP va HDCP 2.3 kontentni himoya qilish mexanizmlarini qo‘llab-quvvatlashi mumkin. U Blu-ray UHD-ni ijro etish uchun Rec. 2020 (keng rangli gamut) va yuqori dinamik diapazonni (HDR) qo‘llab-quvvatlovchi yaxshilangan vizual tasvirlarni taqdim etadi. DisplayPort-ni qo‘llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 5120x2880@60 Hz o‘lchamni qo‘llab-quvvatlashi mumkin, ammo qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatilayotgan monitorga bog‘liq.
4. HDMI porti^(2-eslatma)

   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo‘llab-quvvatlaydi. Shuningdek, u 192 KHz/24 bitli 7.1 kanalli LPCM audio chiqishini qo‘llab-quvvatlaydi. HDMI-ni qo‘llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo‘llab-quvvatlanadigan maksimal o‘lcham 4096x2160@60 Hz, ammo qo‘llab-quvvatlanadigan haqiqiy o‘lchamlar ishlatilayotgan monitorga bog‘liq.
   DisplayPort/HDMI qurilmasini o‘rnatgandan so‘ng, sukut bo‘yicha ovozni ijro etish qurilmasini DisplayPort/HDMI ga o‘rnating. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
5. Q-Flash Plus tugmasi ^(3-eslatma)
   Q-Flash Plus tizimingiz o‘chirilgan bo‘lsa ham (S5 o‘chirish holati) BIOS ni yangilash imkonini beradi. Eng yangi BIOS ni USB xotirasiga saqlang va uni Q-Flash Plus portiga ulang, so‘ngra shunchaki Q-Flash Plus tugmasini bosib, BIOS ni avtomatik ravishda o‘chirib yoqishingiz mumkin. BIOS moslash va o‘chirish faoliyatlari boshlanganda QFLED miltillaydi va BIOS o‘chirilishi tugallanganda miltillashni to‘xtatadi.
6. USB 3.2 Gen 1 porti (Q-Flash Plus porti)
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating. Q-Flash Plus ^(3-eslatma) dan foydalanishdan oldin USB flesh-xotirasini avval ushbu portga kiritganingizga ishonch hosil qiling.
7. USB 3.2 Gen 2 A-turi porti (qizil)
   USB 3.2 Gen 2 A-turi porti USB 3.2 Gen 2 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
8. RJ-45 LAN porti
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo‘lgan ma’lumotlar tezligida internetga ulanishni ta’minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

   Tezlik LEDi:

   Holat	Tavsif
   To‘q sariq	2,5 Gbps ma’lumotlar tezligi
   Yashil	1 Gbps ma’lumotlar tezligi
   O‘chirilgan	100 Mbps ma’lumotlar tezligi

   Faollik LEDi:

   Holat	Tavsif
   Miltillaydi	Ma’lumotlar uzatilishi yoki qabul qilinishi sodir bo‘lmoqda
   O‘chirilgan	Ma’lumotlar uzatilishi yoki qabul qilinishi sodir bo‘lmayapti

9. USB 3.2 Gen 1 porti
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo‘llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi.
10. Markaziy/Subvufer karnay chiqishi
    Markaziy/subvufer karnaylarini ulash uchun ushbu audio uyadan foydalaning.
11. Orqa karnay chiqishi
    Orqa karnaylarni ulash uchun ushbu audio uyadan foydalaning.
12. Optik S/PDIF chiqish ulagichi
    Ushbu ulagich raqamli optik audioni qo‘llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta’minlaydi. Ushbu funksiyadan foydalanishdan oldin audio tizimingizda optik raqamli audio kirish ulagichi mavjudligiga ishonch hosil qiling.
13. Line In/Yon karnay chiqishi
    Line in uyasi. Optik disk yurituvchi, walkman va boshqalar kabi line in qurilmalari uchun ushbu audio uyadan foydalaning.
14. Line Out/Old karnay chiqishi
    Line out uyasi.
15. Mikrofon kirishi/Yon karnay chiqishi
    Mikrofon kirish uyasi.

(1-eslatma) Faqat B550 AORUS ELITE AX V2 uchun.
(2-eslatma) Faqat AMD Ryzen^™ 5000 G-seriyasi/4000 G-seriyasi protsessorlari uchun.
(3-eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob funksiyalar" veb-sahifasiga tashrif buyuring.

Audio uyasi konfiguratsiyalari:

Uyasi	Quloqchin/ 2 kanalli	4 kanalli	5.1 kanalli	7.1 kanalli
Markaziy/Subvufer karnay chiqishi			✓	✓
Orqa karnay chiqishi		✓	✓	✓
Line In/Yon karnay chiqishi				✓
Line Out/Old karnay chiqishi	✓	✓	✓	✓
Mikrofon kirishi/Yon karnay chiqishi				✓

Agar siz yon karnayni o‘rnatmoqchi bo‘lsangiz, audio drayveri orqali Line in yoki Mic in uyasini yon karnay chiqishi sifatida qayta belgilashingiz kerak.

• Audio dasturini sozlash haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
  https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Orqa panel ulagichiga ulangan kabelni olib tashlayotganda, avval kabelni qurilmangizdan, so‘ngra ona platadan olib tashlang.
• Kabelni olib tashlayotganda, uni ulagichdan to‘g‘ri tortib oling. Kabel ulagichining ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga tebratib o‘ynamang.

Ichki ulagichlar

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. LED_CPU
7. D_LED1/D_LED2
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. TPM
17. CLR_CMOS
18. BAT

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun quvvat simini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V/ATX (2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)

Quvvat ulagichi yordamida quvvat manbai anakartdagi barcha komponentlarni yetarli darajada barqaror quvvat bilan ta'minlay oladi. Quvvat ulagichini ulashdan oldin, avvalo, quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi bexato dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorni quvvat bilan ta'minlaydi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.
Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'taradigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

Pin raqami	Ta'rif
1	GND (faqat 2x4-pin 12V uchun)
2	GND (faqat 2x4-pin 12V uchun)
3	GND
4	GND
5	+12V (faqat 2x4-pin 12V uchun)
6	+12V (faqat 2x4-pin 12V uchun)
7	+12V
8	+12V

Pin raqami	Ta'rif
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (kutish +5V)
10	+12V
11	+12V (faqat 2x12-pin ATX uchun)
12	3.3V (faqat 2x12-pin ATX uchun)
13	3.3V
14	-12V
15	GND
16	PS_ON (yumshoq yoqish/o'chirish)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (faqat 2x12-pin ATX uchun)
24	GND (faqat 2x12-pin ATX uchun)

CPU_FAN/SYS_FAN1/2/3 (fan ulagichlari)

Ushbu anakartdagi barcha fan ulagichlari 4 pinli. Ko'pgina fan ulagichlari bexato kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni boshqarish funksiyasi fan tezligini boshqarish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini boshqarish
3	Sezish
4	PWM tezligini boshqarish

• Protsessor va tizimingiz haddan tashqari qizib ketmasligi uchun fan kabellarini fan ulagichlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizimning qotib qolishiga olib kelishi mumkin.
• Ushbu fan ulagichlari konfiguratsiya jumper bloklari emas. Ulagichlarga jumper qopqog'ini qo'ymang.

CPU_OPT (suvli sovutish protsessori fan ulagichi)

Fan ulagichi 4 pinli va bexato kiritish dizayniga ega. Ko'pgina fan ulagichlari bexato kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni boshqarish funksiyasi fan tezligini boshqarish dizayniga ega fandan foydalanishni talab qiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini boshqarish
3	Sezish
4	PWM tezligini boshqarish

• Protsessor va tizimingiz haddan tashqari qizib ketmasligi uchun fan kabellarini fan ulagichlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizimning qotib qolishiga olib kelishi mumkin.
• Ushbu fan ulagichlari konfiguratsiya jumper bloklari emas. Ulagichlarga jumper qopqog'ini qo'ymang.

LED_CPU (protsessor sovutgich LED strip/RGB LED strip ulagichi)

Ulagich protsessor sovutgich LED strip yoki standart 5050 RGB LED strip (12V/G/R/B) ni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

Protsessor sovutgich LED strip/RGB LED stripni ulagichga ulang. LED stripning quvvat pinini (vilkada uchburchak bilan belgilangan) ushbu ulagichning 1-piniga (12V) ulash kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

D_LED1/D_LED2 (adreslanadigan LED strip ulagichlari)

Ulagichlar standart 5050 adreslanadigan LED stripni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 5A (5V) va maksimal LEDlar soni 1000 ta.

Pin raqami	Ta'rif
1	V (5V)
2	Ma'lumot
3	Pin yo'q
4	GND

Adreslanadigan LED stripingizni ulagichga ulang. LED stripning quvvat pinini (vilkada uchburchak bilan belgilangan) adreslanadigan LED strip ulagichining 1-piniga ulash kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun quvvat simini rozetkadan uzing.

LED_C1/LED_C2 (RGB LED strip ulagichlari)

Ulagichlar standart 5050 RGB LED strip (12V/G/R/B) ni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

RGB LED stripingizni ulagichga ulang. LED stripning quvvat pinini (vilkada uchburchak bilan belgilangan) ushbu ulagichning 1-piniga (12V) ulash kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun quvvat simini rozetkadan uzing.

SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)

SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlariga mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

Pin raqami	Ta'rif
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

M2A_CPU/M2B_SB (M.2 Socket 3 ulagichlari)

M.2 ulagichlari M.2 SATA SSD yoki M.2 PCIe SSD-larni qo'llab-quvvatlaydi va RAID konfiguratsiyasini qo'llab-quvvatlaydi. E'tibor bering, M.2 PCIe SSD-dan M.2 SATA SSD yoki SATA qattiq disk bilan RAID to'plamini yaratish uchun foydalanib bo'lmaydi. RAID massivini konfiguratsiya qilish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini konfiguratsiya qilish" sahifasiga o'ting.

M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.
1-qadam:
M.2 SSD-ni o'rnatadigan M.2 ulagichini toping, issiqlik tarqatgichidagi vintni bo'shatish uchun tornavidadan foydalaning va keyin issiqlik tarqatgichni olib tashlang.
2-qadam:
M.2 SSD drayvingiz uzunligiga qarab, mos keladigan o'rnatish teshigini toping. Agar kerak bo'lsa, tirgakni kerakli o'rnatish teshigiga o'tkazing. M.2 SSD-ni M.2 ulagichiga burchak ostida joylashtiring.
3-qadam:
M.2 SSD-ni pastga bosib, vint bilan mahkamlang. Issiqlik tarqatgichni almashtiring va uni asl teshikka mahkamlang. Issiqlik tarqatgichni almashtirishdan oldin uning pastki qismidagi himoya plyonkasini olib tashlashga ishonch hosil qiling.
O'rnatiladigan M.2 SSD uchun to'g'ri teshikni tanlang va vint va tirgakni qayta mahkamlang.
(Eslatma) Faqat B550 AORUS ELITE AX V2 issiqlik tarqatgichga ega.

F_PANEL (Old panel ulanishi)

Korpusdagi quvvat tugmasi, qayta yuklash tugmasi, dinamik, korpusga kirish tugmasi/sensori va tizim holati indikatorini quyidagi pin tayinlanishlariga muvofiq ushbu ulanishga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat diodi):

  Tizim holati	LED
  S0	Yoniq
  S3/S4/S5	O'chiq

  Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.
• PW (Quvvat tugmasi):
  Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting va "Settings\Platform Power" (Sozlamalar\Platforma quvvati) ni qidiring).
• SPEAK (Dinamik):
  Korpusning old panelidagi dinamikka ulanadi. Tizim ishga tushish holatini tovush signali orqali xabar beradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi LED):
  Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotgan paytda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish ulanishi):
  Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, dinamik va boshqalardan iborat. Korpusning old panel modulini ushbu ulanishga ulaganingizda, sim tayinlanishlari va pin tayinlanishlari to'g'ri kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio ulanishi)

Old panel audio ulanishi yuqori aniqlikdagi audioni (HD) qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu ulanishga ulashingiz mumkin. Modul ulagichining sim tayinlanishlari anakart ulanishining pin tayinlanishlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart ulanishi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Pin raqami	Ta'rif
1	MIC L
2	GND
3	MIC R
4	NC
5	Eshitish vositasi R
6	MIC aniqlash
7	SENSE_SEND
8	Pin yo'q
9	Eshitish vositasi L
10	Eshitish vositasini aniqlash

Ba'zi korpuslar har bir simda bitta vilkadan ko'ra ajratilgan ulagichlarga ega bo'lgan old panel audio modulini ta'minlaydi. Turli sim tayinlanishlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_U32C (USB 3.2 Gen 1 ni qo‘llab-quvvatlovchi USB Type-C^® ulanishi)

Ushbu ulanish USB 3.2 Gen 1 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

Pin raqami	Ta'rif
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_U32 (USB 3.2 Gen 1 ulanishi)

Ushbu ulanish USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan qo'shimcha 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

Pin raqami	Ta'rif
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Pin yo'q

F_USB1/F_USB2 (USB 2.0/1.1 ulanishlari)

Ushbu ulanishlar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB ulanishi qo'shimcha USB qavsi orqali ikkita USB portini ta'minlay oladi. Qo'shimcha USB qavsini sotib olish uchun mahalliy dilerga murojaat qiling.

Pin raqami	Ta'rif
1	Quvvat (5V)
2	Quvvat (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Pin yo'q
10	NC

USB qavsini o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chirib, quvvat simini elektr rozetkasidan uzib qo'yganingizga ishonch hosil qiling.

TPM (Ishonchli platforma moduli ulanishi)

Ushbu ulanishga TPM (Trusted Platform Module) ni ulashingiz mumkin.

Pin raqami	Ta'rif
1	LAD0
2	VCC3
3	LAD1
4	Pin yo'q
5	LAD2
6	LCLK
7	LAD3
8	GND
9	LFRAME
10	NC
11	SERIRQ
12	LRESET

CLR_CMOS (CMOS tozalash jumperi)

BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.
Ochiq: Normal

Qisqa tutashuv: CMOS qiymatlarini tozalash

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni har doim o'chiring.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlash uchun BIOS Setupga o'ting (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

BAT (Batareya)

Batareya kompyuter o'chirilganida CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan chiqarib oling va bir daqiqa kuting. (Yoki metall buyumni, masalan, tornavidani batareya ushlagichining musbat va manfiy terminallariga tekkizib, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Elektr shnurini ulang va kompyuteringizni qayta yoqing.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, xarid qilingan joyga yoki mahalliy dilerga murojaat qiling.
• Batareyani o'rnatishda batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qaragan bo'lishi kerak).
• Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

BIOS sozlash

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS-da qayd etadi. Uning asosiy vazifalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va h.k. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.
Quvvat o'chirilganda, anakartdagi batareya CMOS-dagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni beradi.
BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.
BIOSni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS - bu Internetdan BIOSning eng so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan utilita.

Q-Flash va @BIOS utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "O'ziga xos xususiyatlar" sahifasiga o'ting va "BIOSni yangilash utilitalari" ni qidiring.

• BIOSni miltillash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni miltillatmaslik tavsiya etiladi. BIOSni miltillatish uchun ehtiyot bo'ling. BIOSning noto'g'ri miltillashi tizimning ishdan chiqishiga olib kelishi mumkin.
• Tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling.
• CMOS qiymatlarini qanday tozalash haqida bilish uchun "Uskunani o'rnatish" bobidagi batareya/CMOS tozalash jumperining taqdimotlariga qarang yoki GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults" ni qidiring.

BIOS Setup-ni sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/954/amd500-bios.html

Ishga tushirish ekrani:
Kompyuter yuklanganida quyidagi ishga tushirish Logo ekrani paydo bo'ladi.

Funktsiya tugmachalari

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.
<F12>: BOOT MENU
Boot Menu sizga BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menuda birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi <↓> dan foydalaning, so'ng qabul qilish uchun <Enter> ni bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menudagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.
<END>: Q-FLASH
BIOS Setupga birinchi bo'lib kirishga hojat qoldirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOS sozlamalari to'g'ri bo'lsa, siz operatsion tizimni o'rnatishga tayyormiz.
Ba'zi operatsion tizimlar allaqachon RAID drayverini o'z ichiga olganligi sababli, Windows-ni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizimning ishlashi va mosligini ta'minlash uchun GIGABYTE APP Centerdan barcha kerakli drayverlarni o'rnatishingizni tavsiya qilamiz. Agar o'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi bosqichlarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, anakart modeli veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasidagi AMD RAID Preinstall Driver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskiga nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish) ni tanlang.

3-qadam:
USB flesh-diskini joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Birinchi bo'lib AMD-RAID Bottom Device ni tanlang va drayverni yuklash uchun Next (Keyingi) ni bosing. Keyin AMD-RAID Controller ni tanlang va drayverni yuklash uchun Next (Keyingi) ni bosing. Nihoyat, OS o'rnatilishini davom ettiring.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining o'ng tomonida APP Center orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi yoki yo'qmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish) tugmasini bosing. (BIOS Setupda Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Sozlamalar\IO portlari\APP Center yuklab olish va o'rnatish konfiguratsiyasi\APP Center yuklab olish va o'rnatish) Enabled (Yoqilgan) ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, APP Centerni o'rnatish uchun <Accept> ni bosing. APP Center ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish) tugmasini bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

• Qo'shimcha dasturiy ta'minot haqida ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
  https://www.gigabyte.com/WebPage/320/am4-app-center.html?m=sw
• Qo'shimcha muammolarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
  https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 10
Minimal qattiq disklar soni	≥2	2	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni/2) * Eng kichik disk hajmi
Xatolikka chidamlilik	Yo'q	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu anakart RAID 0, RAID 1 va RAID 10-ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri sondagi qattiq disklarni tayyorlang.

• SATA qattiq disklari yoki SSD-lar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imdagi ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-diski.

M.2 PCIe SSD SATA qattiq diski bilan RAID to'plamini o'rnatish uchun ishlatilmaydi.

• RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
  https://www.gigabyte.com/WebPage/313/am4-raid.html?m=sw

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan yordam (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki texnik bo'lmagan (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting: https://esupport.gigabyte.com


Manbalar

• B550 AORUS ELITE AX V2 (rev. 1.5) Key Features | Motherboard - GIGABYTE Global
• B550 AORUS ELITE V2 (rev. 1.5) Key Features | Motherboard - GIGABYTE Global
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• GIGABYTE AMD AM4 Series BIOS Setup
• GIGABYTE AM4 Series Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AM4 Series RAID Manual
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE B550 AORUS ELITE AX V2, B550 AORUS ELITE V2 - Ona plata uchun qo'llanma ni yuklab olish

Mavjud tillar
