GIGABYTE B550 AORUS ELITE AX V2, B550 AORUS ELITE V2 - Priručnik za matičnu ploču

Sadržaj

Identificiranje revizije matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:
Identificiranje revizije matične ploče

Predstavljanje proizvoda

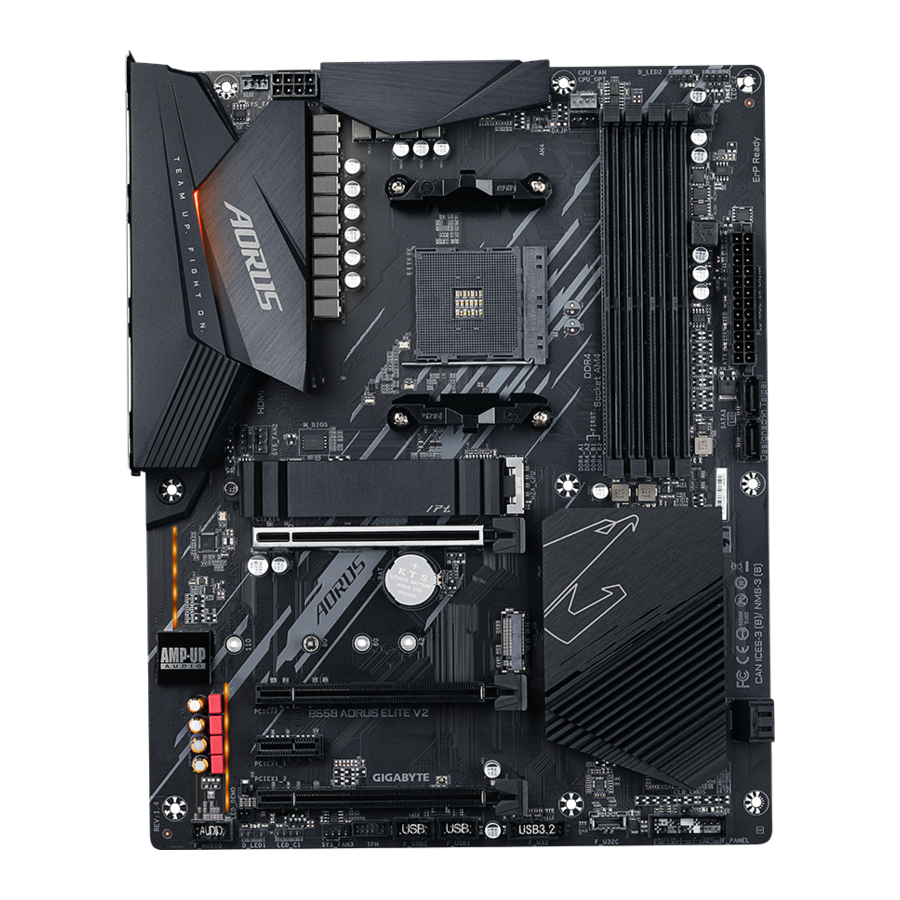

Izgled matične ploče

Izgled matične ploče
(Napomena) Samo za B550 AORUS ELITE AX V2.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatičkog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

  • Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
  • Prije instalacije nemojte uklanjati ili lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
  • Uvijek isključite izmjeničnu struju isključivanjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
  • Prilikom spajanja hardverskih komponenti na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
  • Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili konektora.
  • Najbolje je nositi narukvicu za elektrostatičko pražnjenje (ESD) prilikom rukovanja elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
  • Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar elektrostatički zaštićeni spremnik.
  • Prije spajanja ili isključivanja kabela za napajanje iz matične ploče, provjerite je li napajanje isključeno.
  • Prije uključivanja napajanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
  • Prije korištenja proizvoda provjerite jesu li svi kabeli i konektori za napajanje vašeg hardvera spojeni.
  • Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u dodir sa sklopom matične ploče ili njezinim komponentama.
  • Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
  • Ne stavljajte računalni sustav na neravnu površinu.
  • Ne stavljajte računalni sustav u okruženje visoke temperature ili vlage.
  • Uključivanje napajanja računala tijekom procesa instalacije može dovesti do oštećenja sustava komponenti kao i tjelesne ozljede korisnika.
  • Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom računalnom tehničaru.
  • Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, provjerite upute za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU
  • AMD Socket AM4, podrška za:
    AMD Ryzen ™ 5000 G-Series procesore/
    AMD Ryzen ™ 5000 Series procesore/
    AMD Ryzen ™ 4000 G-Series procesore/
    AMD Ryzen ™ 3000 Series procesore
    (Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-ova.)
Čipset
  • AMD B550
Memorija
  • 4 x DDR4 DIMM utora koji podržavaju do 128 GB (kapacitet pojedinačnog DIMM-a od 32 GB) sistemske memorije
  • Podrška za memorijske module DDR4 3200/2933/2667/2400/2133 MT/s
  • Dvo-kanalna memorijska arhitektura
  • Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module
  • Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module
  • Podrška za Extreme Memory Profile (XMP) memorijske module
    (Posjetite web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika
  • Integrirani grafički procesor:
    • 1 x DisplayPort, podržava maksimalnu rezoluciju od 5120x2880@60 Hz
      * Podrška za DisplayPort verziju 1.4, HDCP 2.3 i HDR.
    • 1 x HDMI priključak, podržava maksimalnu rezoluciju od 4096x2160@60 Hz
      * Podrška za HDMI verziju 2.1, HDCP 2.3 i HDR.
  • Maksimalna dijeljena memorija od 16 GB
Audio
  • Realtek ® Audio CODEC
  • Audio visoke razlučivosti
  • 2/4/5.1/7.1-kanalni
  • Podrška za S/PDIF Out
LAN
  • Realtek ® 2.5GbE LAN čip (2.5 Gbit/1 Gbit/100 Mbit)
Modul za bežičnu komunikaciju (Napomena)
  • Intel ® Wi-Fi 6 AX200 (za PCB rev. 1.0)
    • WIFI a, b, g, n, ac, ax, podržava 2,4/5 GHz Dual-Band
    • BLUETOOTH 5.2
    • Podrška za bežični standard 11ax 160MHz i brzinu prijenosa podataka do 2,4 Gbps
  • AMD Wi-Fi 6E RZ608 (MT7921K) (za PCB rev. 1.1, 1.2)
    • WIFI a, b, g, n, ac, ax, podržava frekvencijske pojaseve nositelja 2,4/5/6 GHz
    • BLUETOOTH 5.2
    • Podrška za bežični standard 11ax 80MHz i brzinu prijenosa podataka do 1,2 Gbps
  • Intel ® Wi-Fi 6E AX210 (za PCB rev. 1.3)
    • WIFI a, b, g, n, ac, ax, podržava frekvencijske pojaseve nositelja 2,4/5/6 GHz
    • BLUETOOTH 5.3
    • Podrška za bežični standard 11ax 160MHz i brzinu prijenosa podataka do 2,4 Gbps
  • Realtek ® Wi-Fi 6E RTL8852CE (za PCB rev. 1.4, 1.5)
    • WIFI a, b, g, n, ac, ax, podržava frekvencijske pojaseve nositelja 2,4/5/6 GHz
    • BLUETOOTH 5.2
    • Podrška za bežični standard 11ax 160MHz i brzinu prijenosa podataka do 2,4 Gbps
      (Stvarna brzina prijenosa podataka može se razlikovati ovisno o okruženju i opremi.)
Utori za proširenje
  • 1 x PCI Express x16 utor (PCIEX16), integriran u CPU:
    • AMD Ryzen ™ 5000 Series/3000 Series procesori podržavaju PCIe 4.0 x16 način rada
    • AMD Ryzen ™ 5000 G-Series/4000 G-Series procesori podržavaju PCIe 3.0 x16 način rada
      * Za optimalnu izvedbu, ako se instalira samo jedna PCI Express grafička kartica, svakako je instalirajte u utor PCIEX16.
  • 1 x PCI Express x16 utor (PCIEX2), integriran u čipset:
    • Podržava PCIe 3.0 x2 način rada
  • 1 x PCI Express x16 utor (PCIEX1_2), integriran u čipset:
    • Podržava PCIe 3.0 x1 način rada
  • 1 x PCI Express x1 utor (PCIEX1_1), integriran u čipset:
    • Podržava PCIe 3.0 x1 način rada
Sučelje za pohranu
  • 1 x M.2 priključak (M2A_CPU), integriran u CPU, podržava Socket 3, M ključ, SSD-ove tipa 2242/2260/2280/22110:
    • AMD Ryzen ™ 5000 Series/3000 Series procesori podržavaju SATA i PCIe 4.0 x4/x2 SSD-ove
    • AMD Ryzen ™ 5000 G-Series/4000 G-Series procesori podržavaju SATA i PCIe 3.0 x4/x2 SSD-ove
  • 1 x M.2 priključak (M2B_SB), integriran u čipset, podržava Socket 3, M ključ, SSD-ove tipa 2242/2260/2280/22110:
    • Podržava SATA i PCIe 3.0 x4/x2 SSD-ove
  • 4 x SATA 6Gb/s priključka, integrirana u čipset:
    • Podrška za RAID 0, RAID 1 i RAID 10
USB
  • CPU:
    • 2 x USB 3.2 Gen 2 Type-A priključka (crvena) na stražnjoj ploči
    • 2 x USB 3.2 Gen 1 priključka na stražnjoj ploči
  • Čipset:
    • 1 x USB Type-C ® priključak s podrškom za USB 3.2 Gen 1, dostupan putem internog USB priključka
    • 1 x USB 3.2 Gen 1 priključak na stražnjoj ploči
    • 2 x USB 3.2 Gen 1 priključka dostupna putem internog USB priključka
    • 2 x USB 2.0/1.1 priključka na stražnjoj ploči
  • Čipset+USB 2.0 hub:
    • 4 x USB 2.0/1.1 priključka dostupna putem internih USB priključaka
Interni priključci
  • 1 x 24-pinski ATX glavni priključak za napajanje
  • 1 x 8-pinski ATX 12V priključak za napajanje
  • 2 x M.2 Socket 3 priključka
  • 4 x SATA 6Gb/s priključka
  • 1 x priključak ventilatora CPU-a
  • 1 x priključak ventilatora CPU-a s vodenim hlađenjem
  • 3 x priključka ventilatora sustava
  • 1 x LED traka hladnjaka CPU-a/priključak RGB LED trake
  • 2 x adresabilna priključka LED trake
  • 2 x priključka RGB LED trake
  • 1 x priključak prednje ploče
  • 1 x priključak audio ulaza prednje ploče
  • 1 x USB Type-C ® priključak, s podrškom za USB 3.2 Gen 1
  • 1 x USB 3.2 Gen 1 priključak
  • 2 x USB 2.0/1.1 priključka
  • 1 x priključak modula Trusted Platform Module (TPM) (2x6 pinova, samo za modul GC-TPM2.0_S)
  • 1 x kratkospojnik za brisanje CMOS-a
Priključci na stražnjoj ploči
  • 1 x DisplayPort
  • 1 x HDMI priključak
  • 2 x SMA antenska priključka (2T2R) (Napomena)
  • 2 x USB 3.2 Gen 2 Type-A priključka (crvena)
  • 3 x USB 3.2 Gen 1 priključka
  • 2 x USB 2.0/1.1 priključka
  • 1 x gumb Q-Flash Plus
  • 1 x RJ-45 priključak
  • 1 x optički S/PDIF izlazni priključak
  • 5 x audio utičnica
I/O kontroler
  • iTE® I/O kontrolerski čip
Hardverski monitor
  • Detekcija napona
  • Detekcija temperature
  • Detekcija brzine ventilatora
  • Detekcija brzine protoka vodenog hlađenja
  • Upozorenje na pregrijavanje
  • Upozorenje na kvar ventilatora
  • Kontrola brzine ventilatora
    * Hoće li funkcija kontrole brzine ventilatora biti podržana ovisit će o ventilatoru koji instalirate.
BIOS
  • 1 x 128 Mbit flash
  • Korištenje licenciranog AMI UEFI BIOS-a
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke
  • Podrška za APP Center
    * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče.
    • @BIOS
    • EasyTune
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Podrška za Q-Flash Plus
  • Podrška za Q-Flash
  • Podrška za Xpress Install
Priloženi softver
  • Norton® Internet Security (OEM verzija)
  • Softver za upravljanje propusnošću LAN-a
Operativni sustav
  • Podrška za Windows 11 64-bitni
  • Podrška za Windows 10 64-bitni
Format
  • ATX format; 30,5 cm x 24,4 cm

(Napomena) Samo za B550 AORUS ELITE AX V2.
* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija povezanih s proizvodom bez prethodne obavijesti.

Instaliranje CPU-a

pažnja Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

  • Provjerite podržava li matična ploča CPU.
    (Posjetite web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
  • Pronađite pin jedan na CPU-u. CPU se ne može umetnuti ako je pogrešno orijentiran.
  • Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
  • Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
  • Postavite frekvenciju hosta CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sistemske sabirnice iznad specifikacija hardvera jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a

Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a. Kada je CPU postavljen u svoju utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i učvršćujući je u potpuno zaključan položaj.
Instaliranje CPU-a

pažnja Nemojte silom gurati CPU u utičnicu CPU-a prije nego što se podigne ručica za zaključavanje utičnice CPU-a jer može doći do oštećenja CPU-a i utičnice CPU-a.

Instaliranje memorije

pažnja Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

  • Provjerite podržava li matična ploča memoriju. Preporučuje se upotreba memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
  • Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija memorije s dva kanala

Ova matična ploča ima četiri memorijske utičnice i podržava tehnologiju s dva kanala. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje memorijskog načina s dva kanala udvostručit će izvornu propusnost memorije.
Četiri memorijske utičnice podijeljene su u dva kanala, a svaki kanal ima dvije memorijske utičnice kao što slijedi:

  • Kanal A: DDR4_A1, DDR4_A2
  • Kanal B: DDR4_B1, DDR4_B2
  • Preporučena konfiguracija memorije s dva kanala:
    DDR4_A1 DDR4_A2 DDR4_B1 DDR4_B2
    2 modula - - DS/SS - - DS/SS
    4 modula DS/SS DS/SS DS/SS DS/SS
    (SS=jednostrana, DS=dvostrana, "- -"=nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada s dva kanala.

  1. Način rada s dva kanala ne može se omogućiti ako je instaliran samo jedan memorijski modul.
  2. Prilikom omogućavanja načina rada s dva kanala s dva ili četiri memorijska modula, preporučuje se upotreba memorije istog kapaciteta, marke, brzine i čipova.

Instaliranje kartice za proširenje

pažnja Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

  • Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

Pregled priključaka na stražnjoj ploči

  1. USB 2.0/1.1 priključak
    USB priključak podržava specifikaciju USB 2.0/1.1. Upotrijebite ovaj priključak za USB uređaje.
  2. SMA antenski priključci (2T2R) (Napomena 1)
    Upotrijebite ovaj priključak za spajanje antene.
    informacija Pritegnite antene na antenske priključke i zatim usmjerite antene ispravno za bolji prijem signala.
  3. DisplayPort (Napomena 2)
    DisplayPort pruža visokokvalitetni digitalni prikaz slike i zvuka, podržavajući dvosmjerni prijenos zvuka. DisplayPort može podržavati DPCP i HDCP 2.3 mehanizme zaštite sadržaja. Pruža poboljšane vizualne prikaze podržavajući Rec. 2020 (Wide Color Gamut) i High Dynamic Range (HDR) za Blu-ray UHD reprodukciju. Ovaj priključak možete upotrijebiti za spajanje monitora koji podržava DisplayPort. Napomena: Tehnologija DisplayPort može podržavati maksimalnu razlučivost od 5120x2880 pri 60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
  4. HDMI priključak(Napomena 2)

    HDMI priključak je usklađen s HDCP 2.3 i podržava formate Dolby TrueHD i DTS HD Master Audio. Također podržava do 192 kHz/24 bita 7.1-kanalni LPCM audio izlaz. Ovaj priključak možete upotrijebiti za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160 pri 60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
    informacija Nakon instaliranja uređaja DisplayPort/HDMI, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na DisplayPort/HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
  5. Gumb Q-Flash Plus (Napomena 3)
    Q-Flash Plus omogućuje vam ažuriranje BIOS-a kada je vaš sustav isključen (stanje isključenja S5). Spremite najnoviji BIOS na USB memorijski pogon i priključite ga u priključak Q-Flash Plus, a zatim sada možete automatski fleširati BIOS jednostavnim pritiskom na gumb Q-Flash Plus. QFLED će treptati kada započnu aktivnosti podudaranja i fleširanja BIOS-a i prestat će treptati kada se fleširanje BIOS-a dovrši.
  6. USB 3.2 Gen 1 priključak (Q-Flash Plus priključak)
    USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Upotrijebite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus (Napomena 3), prvo provjerite jeste li umetnuli USB flash pogon u ovaj priključak.
  7. USB 3.2 Gen 2 Type-A priključak (crveni)
    USB 3.2 Gen 2 Type-A priključak podržava specifikaciju USB 3.2 Gen 2 i kompatibilan je sa specifikacijom USB 3.2 Gen 1 i USB 2.0. Upotrijebite ovaj priključak za USB uređaje.
  8. RJ-45 LAN priključak
    Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 2,5 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

    LED dioda brzine:
    Stanje Opis
    Narančasta Brzina prijenosa podataka 2,5 Gbps
    Zelena Brzina prijenosa podataka 1 Gbps
    Isključena Brzina prijenosa podataka 100 Mbps
    LED dioda aktivnosti:
    Stanje Opis
    Treperi U tijeku je prijenos ili primanje podataka
    Isključena Nema prijenosa ili primanja podataka
  9. USB 3.2 Gen 1 priključak
    USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0.
  10. Izlaz za središnji/subwoofer zvučnik
    Upotrijebite ovu audio utičnicu za spajanje središnjih/subwoofer zvučnika.
  11. Izlaz za stražnji zvučnik
    Upotrijebite ovu audio utičnicu za spajanje stražnjih zvučnika.
  12. Optički S/PDIF izlazni priključak
    Ovaj priključak pruža digitalni audio izlaz vanjskom audio sustavu koji podržava digitalni optički audio. Prije korištenja ove značajke provjerite ima li vaš audio sustav optički digitalni audio ulazni priključak.
  13. Linijski ulaz/izlaz za bočni zvučnik
    Linijski ulazni priključak. Upotrijebite ovu audio utičnicu za linijske ulazne uređaje kao što su optički pogon, Walkman itd.
  14. Linijski izlaz/izlaz za prednji zvučnik
    Linijski izlazni priključak.
  15. Ulaz za mikrofon/izlaz za bočni zvučnik
    Ulazni priključak za mikrofon.

(Napomena 1) Samo za B550 AORUS ELITE AX V2.
(Napomena 2) Samo za procesore AMD Ryzen™ serije 5000 G/serije 4000 G.
(Napomena 3) Da biste omogućili funkciju Q-Flash Plus, posjetite web-stranicu "Jedinstvene značajke" web-mjesta tvrtke GIGABYTE.

Konfiguracije audio utičnica:

Utičnica Slušalice/
2-kanalni 		4-kanalni 5.1-kanalni 7.1-kanalni
  1. Izlaz za središnji/subwoofer zvučnik
 ✓ ✓
  1. Izlaz za stražnji zvučnik
 ✓ ✓ ✓
  1. Linijski ulaz/izlaz za bočni zvučnik
 ✓
  1. Linijski izlaz/izlaz za prednji zvučnik
 ✓ ✓ ✓ ✓
  1. Ulaz za mikrofon/izlaz za bočni zvučnik
 ✓

informacija Ako želite instalirati bočni zvučnik, morate prenamijeniti linijski ulazni priključak ili ulazni priključak za mikrofon da bi bio izlaz za bočni zvučnik putem audio upravljačkog programa.

pažnja

  • Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
  • Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga ljuljati s jedne strane na drugu kako biste spriječili kratki spoj unutar priključka kabela.

Interni priključci

Pregled internih priključaka

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2/3
  5. CPU_OPT
  6. LED_CPU
  7. D_LED1/D_LED2
  8. LED_C1/LED_C2
  9. SATA3 0/1/2/3
  10. M2A_CPU/M2B_SB
  11. F_PANEL
  12. F_AUDIO
  13. F_U32C
  14. F_U32
  15. F_USB1/F_USB2
  16. TPM
  17. CLR_CMOS
  18. BAT

pažnja Prije spajanja vanjskih uređaja pročitajte sljedeće smjernice:

  • Prvo provjerite jesu li vaši uređaji usklađeni s priključcima koje želite spojiti.
  • Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
  • Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)

Upotrebom priključka za napajanje, napajanje može osigurati dovoljno stabilne snage svim komponentama na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.
12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.
informacije Kako biste zadovoljili zahtjeve proširenja, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, to može dovesti do nestabilnog ili nepodizajućeg sustava.

Broj pina Definicija
1 GND (samo za 2x4-pinski 12V)
2 GND (samo za 2x4-pinski 12V)
3 GND
4 GND
5 +12V (samo za 2x4-pinski 12V)
6 +12V (samo za 2x4-pinski 12V)
7 +12V
8 +12V

Broj pina Definicija
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (samo za 2x12-pinski ATX)
12 3.3V (samo za 2x12-pinski ATX)
13 3.3V
14 -12V
15 GND
16 PS_ON (soft On/Off)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (samo za 2x12-pinski ATX)
24 GND (samo za 2x12-pinski ATX)

CPU_FAN/SYS_FAN1/2/3 (priključci za ventilator)

Svi priključci za ventilator na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilator ima dizajn umetanja otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se da se ventilator sustava ugradi unutar kućišta.

Broj pina Definicija
1 GND
2 Kontrola brzine napona
3 Osjetilo
4 PWM kontrola brzine

pažnja

  • Obavezno spojite kabele ventilatora na priključke za ventilator kako biste spriječili pregrijavanje procesora i sustava. Pregrijavanje može dovesti do oštećenja procesora ili se sustav može zamrznuti.
  • Ovi priključci za ventilator nisu konfiguracijski kratkospojnici. Nemojte stavljati kratkospojnik na priključke.

CPU_OPT (priključak za ventilator CPU-a za vodeno hlađenje)

Priključak za ventilator je 4-pinski i ima dizajn umetanja otporan na pogreške. Većina priključaka za ventilator ima dizajn umetanja otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica uzemljenja). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora.

Broj pina Definicija
1 GND
2 Kontrola brzine napona
3 Osjetilo
4 PWM kontrola brzine

pažnja

  • Obavezno spojite kabele ventilatora na priključke za ventilator kako biste spriječili pregrijavanje procesora i sustava. Pregrijavanje može dovesti do oštećenja procesora ili se sustav može zamrznuti.
  • Ovi priključci za ventilator nisu konfiguracijski kratkospojnici. Nemojte stavljati kratkospojnik na priključke.

LED_CPU (priključak za LED traku hladnjaka CPU-a/RGB LED traku)

Priključak se može koristiti za spajanje LED trake hladnjaka CPU-a ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2m.

Broj pina Definicija
1 12V
2 G
3 R
4 B

Spojite LED traku hladnjaka CPU-a/RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

D_LED1/D_LED2 (adresabilni priključci za LED traku)

Priključci se mogu koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5A (5V) i maksimalnim brojem od 1000 LED dioda.

Broj pina Definicija
1 V (5V)
2 Podaci
3 Nema pina
4 GND

Spojite svoju adresabilnu LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 adresabilnog priključka za LED traku. Neispravno spajanje može dovesti do oštećenja LED trake.

informacije Za informacije o tome kako uključiti/isključiti svjetla LED trake posjetite web stranicu "Jedinstvene značajke" web stranice GIGABYTE-a.
pažnja Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

LED_C1/LED_C2 (priključci za RGB LED traku)

Priključci se mogu koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2m.

Broj pina Definicija
1 12V
2 G
3 R
4 B

Spojite svoju RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

informacije Za informacije o tome kako uključiti/isključiti svjetla LED trake posjetite web stranicu "Jedinstvene značajke" web stranice GIGABYTE-a.
pažnja Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

SATA3 0/1/2/3 (SATA 6Gb/s priključci)

SATA priključci su u skladu sa standardom SATA 6Gb/s i kompatibilni su sa standardima SATA 3Gb/s i SATA 1.5Gb/s. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Za upute o konfiguriranju RAID polja, idite na stranicu "Konfiguriranje RAID skupa" na web stranici GIGABYTE-a.

Broj pina Definicija
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND

M2A_CPU/M2B_SB (M.2 Socket 3 konektori)

M.2 konektori podržavaju M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID skupa ni s M.2 SATA SSD-om ni sa SATA tvrdim diskom. Molimo, idite na stranicu "Konfiguriranje RAID skupa" na web-mjestu tvrtke GIGABYTE za upute o konfiguriranju RAID polja.
Ilustracija M.2 konektora
Slijedite korake u nastavku da biste ispravno instalirali M.2 SSD u M.2 konektor.
1. korak:
Pronađite M.2 konektor u koji ćete instalirati M.2 SSD, upotrijebite odvijač da biste otpustili vijak na hladnjaku, a zatim uklonite hladnjak.
2. korak:
Pronađite odgovarajuću rupu za montiranje na temelju duljine vašeg M.2 SSD pogona. Ako je potrebno, pomaknite podložak u željenu rupu za montiranje. Umetnite M.2 SSD u M.2 konektor pod kutom.
3. korak:
Pritisnite M.2 SSD prema dolje, a zatim ga pričvrstite vijkom. Vratite hladnjak i pričvrstite ga u izvornu rupu. Obavezno uklonite zaštitnu foliju s dna hladnjaka prije nego što ga vratite.
informacije Odaberite odgovarajuću rupu za M.2 SSD koji će se instalirati i ponovno pričvrstite vijak i podložak.
(Napomena) Samo B550 AORUS ELITE AX V2 ima hladnjak.

F_PANEL (priključak prednje ploče)

Spojite prekidač napajanja, prekidač za resetiranje, zvučnik, prekidač/senzor upada u kućište i indikator statusa sustava na kućištu na ovaj priključak prema dodjelama pinova u nastavku. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.
Ilustracija F_PANEL priključka

  • PLED/PWR_LED (LED napajanja):
    Status sustava LED
    S0 Uključeno
    S3/S4/S5 Isključeno
    Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
  • PW (prekidač napajanja):
    Spaja se na prekidač napajanja na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača napajanja (idite na stranicu "BIOS Setup" na web-mjestu tvrtke GIGABYTE i potražite "Settings\Platform Power" za više informacija).
  • SPEAK (zvučnik):
    Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem zvučnog koda. Ako se pri pokretanju sustava ne otkrije problem, čut će se jedan kratki zvučni signal.
  • HD (LED aktivnosti tvrdog diska):
    Spaja se na LED diodu aktivnosti tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili zapisuje podatke.
  • RES (prekidač za resetiranje):
    Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvesti normalno ponovno pokretanje.
  • CI (priključak za upad u kućište):
    Spaja se na prekidač/senzor upada u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom upada u kućište.
  • NC: Nema veze.

informacije Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača napajanja, prekidača za resetiranje, LED diode napajanja, LED diode aktivnosti tvrdog diska, zvučnika itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li dodjele žica i dodjele pinova ispravno usklađene.

F_AUDIO (priključak audio uređaja na prednjoj ploči)

Priključak audio uređaja na prednjoj ploči podržava High Definition audio (HD). Na ovaj priključak možete spojiti audio modul prednje ploče kućišta. Provjerite odgovaraju li dodjele žica konektora modula dodjelama pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.
Ilustracija F_AUDIO priključka

Broj pina Definicija
1 MIC L
2 GND
3 MIC R
4 NC
5 Head Phone R
6 MIC Detection
7 SENSE_SEND
8 Nema pina
9 Head Phone L
10 Head Phone Detection

informacije Neka kućišta nude audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite dodjele žica obratite se proizvođaču kućišta.

F_U32C (USB Type-C® priključak s podrškom za USB 3.2 Gen 1)

Priključak je usklađen sa specifikacijom USB 3.2 Gen 1 i može osigurati jedan USB priključak.
Ilustracija F_U32C priključka

Broj pina Definicija
1 VBUS
2 TX1+
3 TX1-
4 GND
5 RX1+
6 RX1-
7 VBUS
8 CC1
9 SBU1
10 SBU2
11 VBUS
12 TX2+
13 TX2-
14 GND
15 RX2+
16 RX2-
17 GND
18 D-
19 D+
20 CC2

F_U32 (USB 3.2 Gen 1 priključak)

Priključak je usklađen sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne 3,5" prednje ploče koja osigurava dva USB 3.2 Gen 1 priključka obratite se lokalnom dobavljaču.
Ilustracija F_U32 priključka

Broj pina Definicija
1 VBUS
2 SSRX1-
3 SSRX1+
4 GND
5 SSTX1-
6 SSTX1+
7 GND
8 D1-
9 D1+
10 NC
11 D2+
12 D2-
13 GND
14 SSTX2+
15 SSTX2-
16 GND
17 SSRX2+
18 SSRX2-
19 VBUS
20 Nema pina

F_USB1/F_USB2 (USB 2.0/1.1 priključci)

Priključci su usklađeni sa specifikacijom USB 2.0/1.1. Svaki USB priključak može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača obratite se lokalnom dobavljaču.
Ilustracija F_USB1/F_USB2 priključka

Broj pina Definicija
1 Napajanje (5V)
2 Napajanje (5V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 GND
8 GND
9 Nema pina
10 NC

pažnja Prije instaliranja USB nosača obavezno isključite računalo i izvucite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

TPM (priključak modula pouzdane platforme)

Na ovaj priključak možete spojiti TPM (modul pouzdane platforme).
Ilustracija TPM priključka

Broj pina Definicija
1 LAD0
2 VCC3
3 LAD1
4 Nema pina
5 LAD2
6 LCLK
7 LAD3
8 GND
9 LFRAME
10 NC
11 SERIRQ
12 LRESET

CLR_CMOS (jumper za brisanje CMOS-a)

Koristite ovaj kratkospojnik za brisanje konfiguracije BIOS-a i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet kao što je odvijač da biste dodirnuli dva pina na nekoliko sekundi.
Otvoreno: Normalno
Ilustracija otvorenog CLR_CMOS kratkospojnika
Kratko: Brisanje CMOS vrijednosti
Ilustracija kratkog CLR_CMOS kratkospojnika
pažnja

  • Uvijek isključite računalo prije brisanja CMOS vrijednosti.
  • Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirali postavke BIOS-a (idite na stranicu "BIOS Setup" na web-mjestu tvrtke GIGABYTE za više informacija).

BAT (Baterija)

Baterija osigurava napajanje kako bi se vrijednosti (kao što su konfiguracije BIOS-a, informacije o datumu i vremenu) u CMOS-u zadržale kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, inače CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete obrisati uklanjanjem baterije:

  1. Isključite računalo i izvucite kabel za napajanje.
  2. Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni pol držača baterije, kratko ih spajajući na 5 sekundi.)
  3. Zamijenite bateriju.
  4. Uključite kabel za napajanje i ponovno pokrenite računalo.

oprez

  • Uvijek isključite računalo i izvucite kabel za napajanje prije zamjene baterije.
  • Zamijenite bateriju s ekvivalentnom. Može doći do oštećenja vaših uređaja ako se baterija zamijeni s pogrešnim modelom.
  • Obratite se mjestu kupnje ili lokalnom trgovcu ako ne možete sami zamijeniti bateriju ili niste sigurni koji model baterije trebate.
  • Prilikom postavljanja baterije, obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
  • S iskorištenim baterijama mora se postupati u skladu s lokalnim propisima o zaštiti okoliša.

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada se napajanje isključi, baterija na matičnoj ploči osigurava potrebno napajanje za CMOS kako bi se vrijednosti konfiguracije zadržale u CMOS-u.
Da biste pristupili programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada se uključi napajanje.
Da biste nadogradili BIOS, koristite uslužni program GIGABYTE Q-Flash ili @BIOS.

  • Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
  • @BIOS je uslužni program temeljen na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

Za upute o korištenju uslužnih programa Q-Flash i @BIOS, idite na stranicu "Jedinstvene značajke" web-mjesta GIGABYTE i potražite "BIOS Update Utilities."
oprez

  • Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne nailazite na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Da biste ažurirali BIOS, učinite to oprezno. Neodgovarajuće ažuriranje BIOS-a može rezultirati neispravnim radom sustava.
  • Preporučuje se da ne mijenjate zadane postavke (osim ako to ne morate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neodgovarajuća promjena postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti.
  • Pogledajte uvode u bateriju/clear CMOS kratkospojnik u poglavlju "Instalacija hardvera" ili idite na stranicu "BIOS Setup" web-mjesta GIGABYTE i potražite "Load Optimized Defaults" za informacije o tome kako izbrisati CMOS vrijednosti.

Posjetite web-mjesto GIGABYTE za detalje o konfiguriranju BIOS Setupa.
https://www.gigabyte.com/WebPage/954/amd500-bios.html

Zaslon za pokretanje:
Sljedeći zaslon s logotipom za pokretanje pojavit će se kada se računalo pokrene.

Funkcijske tipke

<DEL>: BIOS SETUP\Q-FLASH
Pritisnite tipku <Delete> za ulazak u BIOS Setup ili za pristup uslužnom programu Q-Flash u BIOS Setupu.
<F12>: BOOT MENU
Boot Menu omogućuje vam postavljanje prvog uređaja za pokretanje bez ulaska u BIOS Setup. U Boot Menuu koristite tipku sa strelicom prema gore <↑> ili tipku sa strelicom prema dolje <↓> za odabir prvog uređaja za pokretanje, a zatim pritisnite <Enter> za prihvaćanje. Sustav će se odmah pokrenuti s uređaja.
Napomena: Postavka u Boot Menuu vrijedi samo jednom. Nakon ponovnog pokretanja sustava, redoslijed pokretanja uređaja i dalje će se temeljiti na postavkama BIOS Setupa.
<END>: Q-FLASH
Pritisnite tipku <End> za izravan pristup uslužnom programu Q-Flash bez potrebe za ulaskom u BIOS Setup.

Instalacija operativnog sustava i upravljačkih programa

Instalacija operativnog sustava

S ispravnim postavkama BIOS-a spremni ste za instalaciju operativnog sustava.
Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zaseban RAID upravljački program tijekom procesa instalacije sustava Windows. Nakon instalacije operativnog sustava, preporučujemo da instalirate sve potrebne upravljačke programe iz GIGABYTE APP Centera kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da osigurate dodatni RAID upravljački program tijekom procesa instalacije OS-a, pogledajte korake u nastavku:

Korak 1:
Idite na web-mjesto GIGABYTE, pregledajte web-stranicu modela matične ploče, preuzmite datoteku AMD RAID Preinstall Driver na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na USB pogon.

Korak 2:
Pokrenite sustav s instalacijskog diska sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji traži da učitate upravljački program, odaberite Browse (Pregledaj).

Korak 3:
Umetnite USB pogon i zatim pregledajte mjesto upravljačkog programa. Prvo odaberite AMD-RAID Bottom Device i kliknite Next (Dalje) za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next (Dalje) za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.
Instalacija operativnog sustava

Instalacija upravljačkih programa

Nakon instalacije operativnog sustava, u donjem desnom kutu radne površine pojavit će se dijaloški okvir s pitanjem želite li preuzeti i instalirati upravljačke programe i GIGABYTE aplikacije putem APP Centera. Kliknite Install (Instaliraj) za nastavak instalacije. (U BIOS Setupu provjerite je li Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install postavljeno na Enabled (Omogućeno).)
Instalacija upravljačkih programa - Korak 1

Kada se pojavi dijaloški okvir Ugovora o licenci za krajnjeg korisnika, pritisnite <Accept> (Prihvati) za instalaciju APP Centera. Na zaslonu APP Centera odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).
Instalacija upravljačkih programa - Korak 2

informacije Prije instalacije provjerite je li sustav povezan s internetom.

Konfiguriranje RAID skupa

RAID razine

RAID 0 RAID 1 RAID 10
Minimalni broj tvrdih diskova ≥2 2 4
Kapacitet niza Broj tvrdih diskova * Veličina najmanjeg pogona Veličina najmanjeg pogona (Broj tvrdih diskova/2) * Veličina najmanjeg pogona
Tolerancija grešaka Ne Da Da

Prije nego što počnete, pripremite sljedeće stavke:
Ova matična ploča podržava RAID 0, RAID 1 i RAID 10. Pripremite ispravan broj tvrdih diskova kako je navedeno u gornjoj tablici prije konfiguriranja RAID niza.

  • SATA tvrdi diskovi ili SSD-ovi. Kako biste osigurali optimalne performanse, preporučuje se da koristite dva tvrda diska s identičnim modelom i kapacitetom.
  • Instalacijski disk za Windows.
  • Računalo povezano s internetom.
  • USB pogon.

oprez M.2 PCIe SSD ne može se koristiti za postavljanje RAID skupa s SATA tvrdim diskom.

GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

Reference

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GIGABYTE B550 AORUS ELITE AX V2, B550 AORUS ELITE V2 - Priručnik za matičnu ploču

Dostupni jezici

Povezani priručnici za Gigabyte B550 AORUS ELITE AX V2

Sadržaj
