Conteúdo da embalagem

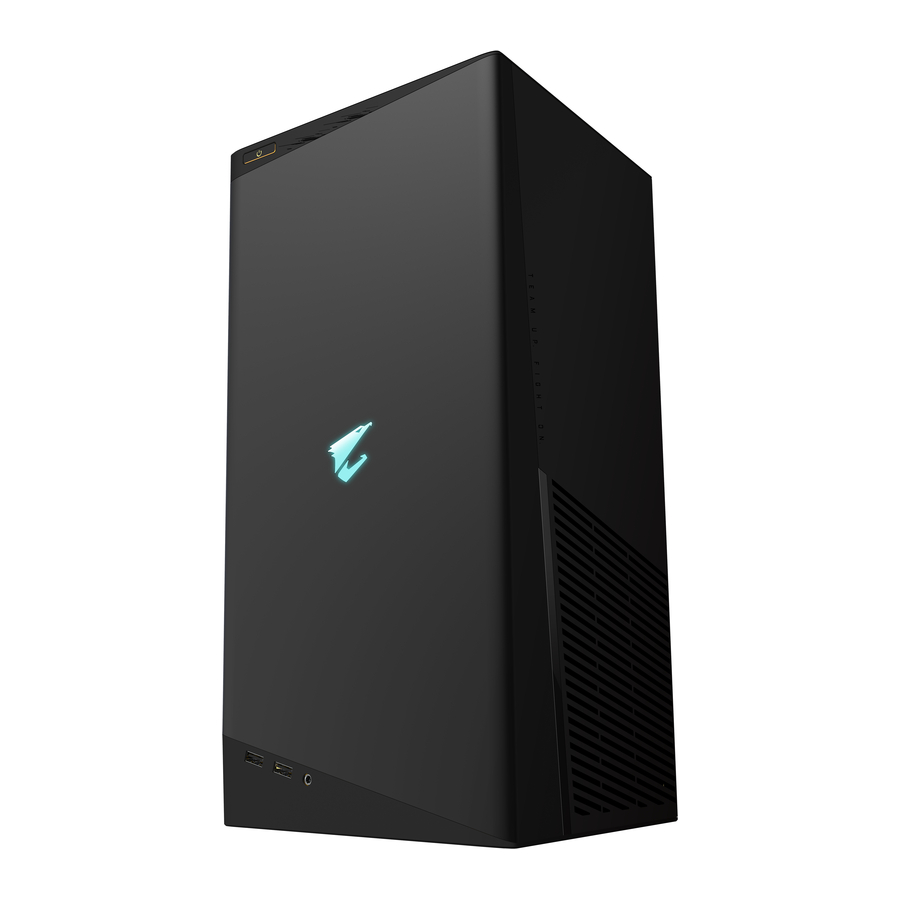

PC DESKTOP GAMING AORUS MODEL S
Guia de Início Rápido
Antenas
Cabo de alimentação

O conteúdo da embalagem acima é apenas para referência, e os itens reais devem depender da embalagem do produto que obtiver. O conteúdo da embalagem está sujeito a alterações sem aviso prévio.

Instalação de hardware

Informações sobre hardware

Visão geral do sistema

Botão de alimentação
O botão de alimentação permite que os utilizadores liguem/desliguem o computador.
Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. A potência máxima de saída é de 5 V. Use esta porta para dispositivos USB.
Tomada de áudio/microfone
A tomada de saída de linha/entrada de microfone.
Porta USB Type-C ®
A porta USB reversível suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. A potência máxima de saída é de 5 V. Use esta porta para dispositivos USB.

DisplayPort (Nota 1)
O DisplayPort oferece imagem e áudio digital de alta qualidade, suportando a transmissão de áudio bidirecional. O DisplayPort pode suportar mecanismos de proteção de conteúdo HDCP 2.3. Pode usar esta porta para ligar o seu monitor compatível com DisplayPort. Nota: A tecnologia DisplayPort pode suportar uma resolução máxima de 5120x2160 a 60 Hz, mas as resoluções reais suportadas
Porta HDMI

A porta HDMI suporta HDCP 2.3 e formatos Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192 KHz/24 bits. Pode usar esta porta para ligar o seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160 a 60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser usado.

Depois de instalar o dispositivo DisplayPort/HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para DisplayPort/HDMI. (O nome do item pode diferir dependendo do seu sistema operativo.)
Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
Porta USB 3.2 Gen 2 Type-A (Porta Q-Flash Plus)
A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com as especificações USB 3.2 Gen 1 e USB 2.0. Use esta porta para dispositivos USB. Antes de usar o Q-Flash Plus (Nota 2), certifique-se de que insere primeiro a unidade flash USB nesta porta.
Porta USB Type-C ®
A porta USB reversível suporta a especificação USB 3.2 Gen 2x2 e é compatível com as especificações USB 3.2 Gen 2, USB 3.2 Gen 1 e USB 2.0. Use esta porta para dispositivos USB.
Porta LAN RJ-45
A porta LAN Gigabit Ethernet fornece ligação à Internet com uma taxa de dados de até 2,5 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.

LED de velocidade:

Estado Descrição

Verde Taxa de dados de 2,5 Gbps

Laranja Taxa de dados de 1 Gbps

Desligado Taxa de dados de 100 Mbps

LED de atividade:

Estado Descrição

A piscar A transmissão ou receção de dados está a ocorrer

Ligado Não está a ocorrer transmissão ou receção de dados
Porta USB 3.2 Gen 2 Type-A (Vermelha)
A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com as especificações USB 3.2 Gen 1 e USB 2.0. Use esta porta para dispositivos USB.
Botão Q-Flash Plus (Nota 2)
O Q-Flash Plus permite-lhe atualizar a BIOS quando o seu sistema está desligado (estado de desligamento S5). Guarde a BIOS mais recente numa unidade flash USB e ligue-a à porta dedicada e, em seguida, pode agora atualizar a BIOS automaticamente, simplesmente premindo o botão Q-Flash Plus. O QFLED irá piscar quando as atividades de correspondência e atualização da BIOS começarem e irá parar de piscar quando a atualização da BIOS principal estiver concluída.
Conectores de antena SMA (2T2R)
Use este conector para ligar uma antena.

Aperte as antenas nos conectores da antena e, em seguida, aponte as antenas corretamente para uma melhor receção do sinal.
Saída de linha
A tomada de saída de linha. Para uma melhor qualidade de som, recomenda-se que ligue os seus auscultadores/altifalantes a esta tomada (os efeitos reais podem variar consoante o dispositivo que está a ser usado).
Entrada de microfone
A tomada de entrada de microfone.

(Nota 1) O DisplayPort não suporta a ligação HDMI por adaptador.
(Nota 2) Para ativar a função Q-Flash Plus, consulte o capítulo Usando o Q-Flash Plus.

Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
Ao remover o cabo, puxe-o diretamente do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

DisplayPort
O conector suporta a versão DisplayPort 1.4a.
Porta HDMI

O conector suporta a versão HDMI 2.1.

Recomendamos que ligue o cabo do monitor à placa gráfica.

Começar

Este produto foi concebido e destina-se a ser usado apenas na posição vertical.

Ligar dispositivos periféricos
Ligue os seus dispositivos periféricos, como teclado, rato, monitor, etc., ao computador de secretária.

Recomendamos que ligue o cabo do monitor à placa gráfica.

Ligar o cabo de alimentação
Ligue o cabo de alimentação incluído ao computador de secretária e a uma tomada de corrente.

Ligar
Prima o botão de alimentação para ligar o computador de secretária.

Recomenda-se que o produto seja usado numa área aberta e bem ventilada; mantenha uma distância de pelo menos 10 cm à volta do produto para ventilação para garantir o funcionamento adequado do sistema.
Ligar

Configuração da BIOS

Aceder à Configuração da BIOS

Para aceder ao programa de Configuração da BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS.

Ecrã de arranque
O seguinte ecrã de Logótipo de arranque irá aparecer quando o computador arranca.

Teclas de função:
<DEL>: CONFIGURAÇÃO DA BIOS\Q-FLASH
Prima a tecla <Delete> para aceder à Configuração da BIOS ou para aceder ao utilitário Q-Flash na Configuração da BIOS.
<F12>: MENU DE ARRANQUE
O Menu de arranque permite definir o primeiro dispositivo de arranque sem aceder à Configuração da BIOS. No Menu de arranque, utilize a tecla de seta para cima <↑> ou a tecla de seta para baixo <↓> para selecionar o primeiro dispositivo de arranque e, em seguida, prima <Enter> para aceitar. O sistema irá arrancar a partir do dispositivo imediatamente.
Nota: A definição no Menu de arranque é eficaz apenas uma vez. Após o reinício do sistema, a ordem de arranque do dispositivo continuará a basear-se nas definições da Configuração da BIOS.
<END>: Q-FLASH
Prima a tecla <End> para aceder ao utilitário Q-Flash diretamente, sem ter de aceder primeiro à Configuração da BIOS.

Como a atualização da BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual da BIOS, recomenda-se que não atualize a BIOS. Para atualizar a BIOS, faça-o com precaução. Uma atualização inadequada da BIOS pode resultar num mau funcionamento do sistema.
Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores do CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Carregar Predefinições Otimizadas" para saber como limpar os valores do CMOS.)

Definir o Idioma de Visualização da BIOS

Para definir o idioma de visualização da BIOS, vá para o menu System Info.. A definição BIOS Language permite selecionar o idioma predefinido utilizado pela BIOS.

Definir a Senha de Administrador/Utilizador

Vá para o menu Boot para definir a senha de administrador ou a senha de utilizador para o seu computador de secretária.

Senha de Administrador

Permite configurar uma senha de administrador. Prima <Enter> neste item, escreva a senha e, em seguida, prima <Enter>. Será solicitado a confirmar a senha. Escreva a senha novamente e prima <Enter>. Deve introduzir a senha de administrador (ou senha de utilizador) no arranque do sistema e ao aceder à Configuração da BIOS. Ao contrário da senha de utilizador, a senha de administrador permite fazer alterações a todas as definições da BIOS.

Senha de Utilizador
Permite configurar uma senha de utilizador. Prima <Enter> neste item, escreva a senha e, em seguida, prima <Enter>. Será solicitado a confirmar a senha. Escreva a senha novamente e prima <Enter>. Deve introduzir a senha de administrador (ou senha de utilizador) no arranque do sistema e ao aceder à Configuração da BIOS. No entanto, a senha de utilizador apenas permite fazer alterações a determinadas definições da BIOS, mas não a todas.
Para cancelar a senha, prima <Enter> no item da senha e, quando solicitado a senha, introduza primeiro a correta. Quando solicitado uma nova senha, prima <Enter> sem introduzir qualquer senha. Prima <Enter> novamente quando solicitado a confirmação.
NOTA: Antes de definir a Senha de Utilizador, certifique-se de que define primeiro a Senha de Administrador.

Carregar Predefinições Otimizadas

Vá para o menu Save & Exit para carregar as definições predefinidas da BIOS.

Load Optimized Defaults
Prima <Enter> neste item e selecione Yes para carregar as definições predefinidas ideais da BIOS. As definições predefinidas da BIOS ajudam o sistema a operar em estado ideal. Carregue sempre as predefinições otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.

Guardar as Definições da BIOS e Sair

Save & Exit Setup
Prima <Enter> neste item e selecione Yes (Sim). Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.

Exit Without Saving
Prima <Enter> neste item e selecione Yes (Sim). Isto sai da Configuração da BIOS sem guardar as alterações efetuadas na Configuração da BIOS no CMOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.

Boot Override
Permite selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes (Sim) para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.

Utilizar o Q-Flash Plus

Antes de começar:
1. A partir do sítio Web da GIGABYTE, transfira o ficheiro de atualização da BIOS comprimido mais recente que corresponda ao modelo do seu produto.
2. Descomprima o ficheiro da BIOS transferido, guarde-o na sua unidade flash USB e mude o nome para GIGABYTE.bin. (Nota: A unidade flash USB deve utilizar o sistema de ficheiros FAT32/16/12.)
3. Ligue a fonte de alimentação antes de ligar a unidade flash USB à porta Q-Flash Plus no painel traseiro.
Utilizar o Q-Flash Plus
Prima o botão Q-Flash Plus e o sistema irá procurar e corresponder automaticamente o ficheiro da BIOS na unidade flash USB na porta Q-Flash Plus. O QFLED e o botão Q-Flash Plus no painel traseiro irão piscar durante o processo de correspondência e atualização da BIOS. Aguarde 6-8 minutos e os LEDs deixarão de piscar quando a atualização da BIOS estiver concluída.

Se optar por atualizar a BIOS manualmente, primeiro certifique-se de que o seu sistema está desligado (estado de encerramento S5).

Informações de segurança

Antes de ligar à tomada, certifique-se de que a classificação de tensão do cabo de alimentação é compatível com a especificação de alimentação no país onde se encontra.
A ficha do cabo de alimentação deve ser ligada a uma tomada devidamente ligada e com ligação à terra.
Certifique-se de que a tomada onde liga o cabo de alimentação é facilmente acessível e está localizada o mais próximo possível do operador do equipamento. Quando precisar de desligar a alimentação do equipamento, certifique-se de que desliga o cabo de alimentação da tomada elétrica.
Não toque na ficha com as mãos molhadas, caso contrário, pode facilmente causar choque elétrico.
Proteja o cabo de alimentação de ser pisado ou entalado, principalmente na ficha.
Para evitar danos nos componentes internos, não coloque o produto sobre uma superfície vibratória.
Temperatura de funcionamento: 5~35^oC.
Não coloque o produto perto de fontes de calor, como radiadores elétricos, registos de calor, fogões ou outros dispositivos (incluindo amplificadores) que produzam calor.
Não coloque o produto num espaço confinado; certifique-se de que o utiliza num local bem ventilado.
Os orifícios ou aberturas neste produto destinam-se à ventilação para garantir o funcionamento fiável do produto e protegê-lo contra o sobreaquecimento. Não tape nem bloqueie os orifícios de ventilação com quaisquer objetos.
Nunca introduza objetos de qualquer tipo neste produto através das ranhuras do compartimento, pois podem tocar em pontos de tensão perigosos ou provocar um curto-circuito nas peças, o que pode resultar em incêndio ou choque elétrico. Nunca derrame líquidos de qualquer tipo sobre ou dentro do produto.
Não utilize este produto perto de água, bebidas ou todos os tipos de líquidos. Não exponha este aparelho à chuva, líquidos ou humidade. Caso contrário, poderá ocorrer choque elétrico ou danos. Este produto não é à prova de água nem à prova de óleo.
Limpe o equipamento com um pano macio e seco.
O fabricante especifica que os parafusos de aperto manual devem ser apertados com uma chave de fendas, a utilização de parafusos de aperto manual não é considerada um compromisso dos princípios básicos de segurança associados à Norma de Segurança.
Aviso! Perigo de explosão se a bateria for substituída por um modelo incorreto. Consulte o manual de instruções do fabricante para manusear a bateria usada.
Não remova a caixa deste produto para evitar causar problemas de segurança. Não faça modificações mecânicas ou elétricas no equipamento para evitar causar problemas de segurança.

Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte técnico e não técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (Inglês): https://www.gigabyte.com
Endereço WEB (Chinês): https://www.gigabyte.com/tw

GIGABYTE eSupport
Para submeter uma questão técnica ou não técnica (Vendas/Marketing), por favor, aceda a: https://esupport.gigabyte.com

Para obter mais detalhes sobre o produto, visite o site da GIGABYTE.

Para reduzir os impactos no aquecimento global, os materiais de embalagem deste produto são recicláveis e reutilizáveis. A GIGABYTE trabalha consigo para proteger o ambiente.
