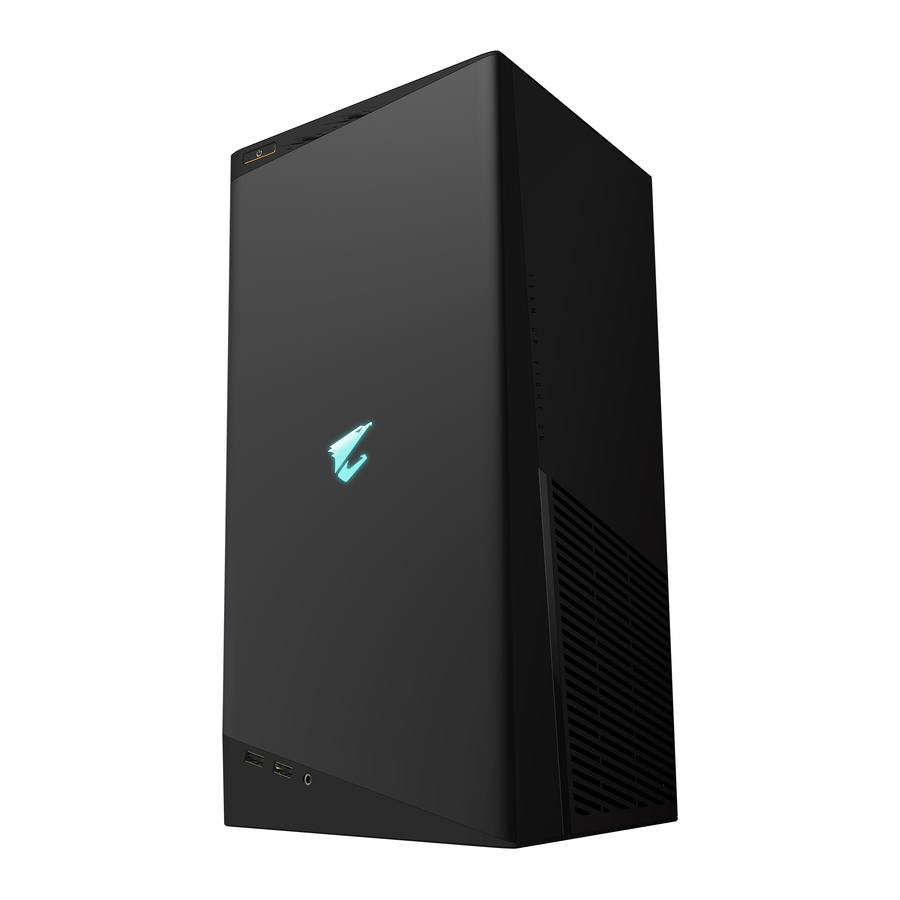

GIGABYTE MODEL S, AMSI7N7I-21A1 - Manual del PC de escritorio para juegos

Contenido de la caja

• PC de escritorio para juegos AORUS MODEL S
• Guía de inicio rápido
• Antenas
• Cable de alimentación

El contenido de la caja anterior es solo de referencia y los artículos reales dependerán del paquete del producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Información del hardware

Descripción general del sistema

1. Botón de encendido (Power Button)
   El botón de encendido permite a los usuarios encender/apagar la computadora.
2. Puerto USB 3.2 Gen 1
   El puerto USB 3.2 Gen 1 es compatible con la especificación USB 3.2 Gen 1 y es compatible con la especificación USB 2.0. La salida de potencia máxima es de 5V. Utilice este puerto para dispositivos USB.
3. Conector de audio/micrófono
   El conector de salida de línea/entrada de micrófono.
4. Puerto USB Type-C ®
   El puerto USB reversible es compatible con la especificación USB 3.2 Gen 2 y es compatible con las especificaciones USB 3.2 Gen 1 y USB 2.0. La salida de potencia máxima es de 5V. Utilice este puerto para dispositivos USB.

(Nota 1) El DisplayPort no admite la conexión HDMI mediante un adaptador.
(Nota 2) Para habilitar la función Q-Flash Plus, consulte el capítulo Uso de Q-Flash Plus.

• Al quitar el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
• Al quitar el cable, tire de él directamente del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

1. DisplayPort
   El conector es compatible con la versión DisplayPort 1.4a.
2. Puerto HDMI

   El conector es compatible con la versión HDMI 2.1.

Recomendamos que conecte el cable del monitor a la tarjeta gráfica.

Empezando

Este producto está diseñado y destinado a ser utilizado únicamente en posición vertical.

Conexión de dispositivos periféricos
Conecte sus dispositivos periféricos, como el teclado, el ratón, el monitor, etc., a la computadora de escritorio.


Recomendamos que conecte el cable del monitor a la tarjeta gráfica.

Conexión del cable de alimentación
Conecte el cable de alimentación incluido a la computadora de escritorio y a una toma de corriente.

Encendido
Presione el botón de encendido (Power Button) para encender la computadora de escritorio.

Se recomienda que el producto se utilice en un área abierta y bien ventilada; mantenga una distancia de al menos 10 cm alrededor del producto para la ventilación para garantizar el funcionamiento adecuado del sistema.

Configuración del BIOS

Acceder a la configuración del BIOS

Para acceder al programa de configuración del BIOS, presione la tecla <Delete> (Suprimir) durante el POST cuando se enciende la alimentación. Cuando la alimentación está apagada, la batería en la placa base suministra la energía necesaria al CMOS para mantener los valores de configuración en el CMOS.

Pantalla de inicio
Aparecerá la siguiente pantalla con el logotipo de inicio cuando se inicie la computadora.

Teclas de función:
<DEL>: CONFIGURACIÓN DEL BIOS\Q-FLASH
Presione la tecla <Delete> (Suprimir) para ingresar a la configuración del BIOS o para acceder a la utilidad Q-Flash en la configuración del BIOS.
<F12>: MENÚ DE ARRANQUE
El menú de arranque le permite configurar el primer dispositivo de arranque sin ingresar a la configuración del BIOS. En el menú de arranque, use la tecla de flecha hacia arriba <↑> o la tecla de flecha hacia abajo <↓> para seleccionar el primer dispositivo de arranque, luego presione <Enter> (Intro) para aceptar. El sistema arrancará desde el dispositivo inmediatamente.
Nota: La configuración en el menú de arranque es efectiva solo por una vez. Después de reiniciar el sistema, el orden de arranque del dispositivo seguirá basándose en la configuración del BIOS.
<END>: Q-FLASH
Presione la tecla <End> (Fin) para acceder a la utilidad Q-Flash directamente sin tener que ingresar primero a la configuración del BIOS.

• Debido a que actualizar el BIOS es potencialmente riesgoso, si no tiene problemas al usar la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda que no altere la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" para saber cómo borrar los valores del CMOS).

Configurar el idioma de visualización del BIOS

Para configurar el idioma de visualización del BIOS, vaya al menú System Info. (Información del sistema). La configuración de BIOS Language (Idioma del BIOS) le permite seleccionar el idioma predeterminado utilizado por el BIOS.

Configurar la contraseña de administrador/usuario

Vaya al menú Boot (Arranque) para configurar la contraseña de administrador o la contraseña de usuario para su computadora de escritorio.

Administrator Password (Contraseña de administrador)

Le permite configurar una contraseña de administrador. Presione <Enter> (Intro) en este elemento, escriba la contraseña y luego presione <Enter> (Intro). Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter> (Intro). Debe ingresar la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al ingresar a la configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones del BIOS.

User Password (Contraseña de usuario)
Le permite configurar una contraseña de usuario. Presione <Enter> (Intro) en este elemento, escriba la contraseña y luego presione <Enter> (Intro). Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter> (Intro). Debe ingresar la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al ingresar a la configuración del BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas.
Para cancelar la contraseña, presione <Enter> (Intro) en el elemento de la contraseña y, cuando se le solicite la contraseña, ingrese la correcta primero. Cuando se le solicite una nueva contraseña, presione <Enter> (Intro) sin ingresar ninguna contraseña. Presione <Enter> (Intro) nuevamente cuando se le solicite que confirme.
NOTA: Antes de configurar la contraseña de usuario, asegúrese de configurar primero la contraseña de administrador.

Cargar valores predeterminados optimizados

Vaya al menú Save & Exit (Guardar y salir) para cargar la configuración predeterminada del BIOS.

Load Optimized Defaults (Cargar valores predeterminados optimizados)
Presione <Enter> (Intro) en este elemento y seleccione Yes (Sí) para cargar la configuración predeterminada óptima del BIOS. La configuración predeterminada del BIOS ayuda al sistema a operar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores del CMOS.

Guardar la configuración del BIOS y salir

Save & Exit Setup (Guardar y salir de la configuración)
Presione <Enter> (Intro) en este elemento y seleccione Yes (Sí). Esto guarda los cambios en el CMOS y sale del programa de configuración del BIOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS.

Exit Without Saving (Salir sin guardar)
Presione <Enter> (Intro) en este elemento y seleccione Yes (Sí). Esto sale de la configuración del BIOS sin guardar los cambios realizados en la configuración del BIOS en el CMOS. Seleccione No o presione <Esc> para volver al menú principal de configuración del BIOS.

Boot Override (Anular arranque)
Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> (Intro) en el dispositivo que seleccione y seleccione Yes (Sí) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.

Usando Q-Flash Plus

1. Antes de comenzar:
   1. Desde el sitio web de GIGABYTE, descargue el archivo de actualización del BIOS comprimido más reciente que coincida con su modelo de producto.
   2. Descomprima el archivo BIOS descargado, guárdelo en su unidad flash USB y cámbiele el nombre a GIGABYTE.bin. (Nota: la unidad flash USB debe usar el sistema de archivos FAT32/16/12).
   3. Encienda la fuente de alimentación antes de conectar la unidad flash USB al puerto Q-Flash Plus en el panel posterior.
2. Usando Q-Flash Plus
   Presione el botón Q-Flash Plus y el sistema buscará y coincidirá automáticamente con el archivo BIOS en la unidad flash USB en el puerto Q-Flash Plus. El QFLED y el botón Q-Flash Plus en el panel posterior parpadearán durante el proceso de coincidencia y actualización del BIOS. Espere de 6 a 8 minutos y los LED dejarán de parpadear cuando se complete la actualización del BIOS.


Si elige actualizar el BIOS manualmente, primero asegúrese de que su sistema esté apagado (estado de apagado S5).

Información de seguridad

• Antes de conectar a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación sea compatible con las especificaciones de alimentación del país en el que se encuentra.
• El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con conexión a tierra.
• Asegúrese de que la toma de corriente a la que conecta el cable de alimentación sea fácilmente accesible y esté situada lo más cerca posible del operador del equipo. Cuando necesite desconectar la alimentación del equipo, asegúrese de desenchufar el cable de alimentación de la toma de corriente.
• No toque el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.
• Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en el enchufe.
• Para evitar daños en los componentes internos, no coloque el producto sobre una superficie vibratoria.
• Temperatura de funcionamiento: 5~35^oC.
• No coloque el producto cerca de fuentes de calor como radiadores eléctricos, rejillas de calefacción, estufas u otros dispositivos (incluidos amplificadores) que produzcan calor.
• No coloque el producto en un espacio confinado; asegúrese de utilizarlo en un lugar bien ventilado.
• Los orificios o aberturas de este producto están destinados a la ventilación para garantizar un funcionamiento fiable del producto y protegerlo del sobrecalentamiento. No cubra ni bloquee los orificios de ventilación con ningún objeto.
• Nunca introduzca objetos de ningún tipo en este producto a través de las ranuras de la carcasa, ya que podrían tocar puntos de tensión peligrosos o cortocircuitar piezas que podrían provocar un incendio o una descarga eléctrica. Nunca derrame líquidos de ningún tipo sobre o dentro del producto.
• No utilice este producto cerca de agua, bebidas o cualquier tipo de líquido. No exponga este aparato a la lluvia, líquidos o humedad. Si no lo hace, podría provocar una descarga eléctrica o daños. Este producto no es resistente al agua ni al aceite.
• Limpie el equipo con un paño suave y seco.
• El fabricante especifica que los tornillos de mariposa normalmente deben apretarse con un destornillador, el uso de tornillos de mariposa no se considera que comprometa los principios básicos de seguridad asociados con la norma de seguridad.
• ¡Advertencia! Peligro de explosión si la batería se sustituye por un modelo incorrecto. Consulte el manual de instrucciones del fabricante para manipular la batería usada.
• No retire la carcasa de este producto para evitar problemas de seguridad. No realice modificaciones mecánicas o eléctricas en el equipo para evitar problemas de seguridad.

• GIGABYTE eSupport
  Para enviar una pregunta técnica o no técnica (Ventas/Marketing), por favor enlace a: https://esupport.gigabyte.com


Para obtener más detalles del producto, por favor visite el sitio web de GIGABYTE.

Para reducir el impacto en el calentamiento global, los materiales de embalaje de este producto son reciclables y reutilizables. GIGABYTE trabaja con usted para proteger el medio ambiente.

Copyright
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Todos los derechos reservados.
Las marcas comerciales mencionadas en este manual están legalmente registradas a sus respectivos propietarios.
