GIGABYTE MODEL S, AMSI7N7I-21A1 - Instrukcja obsługi komputera stacjonarnego do gier

Zawartość pudełka

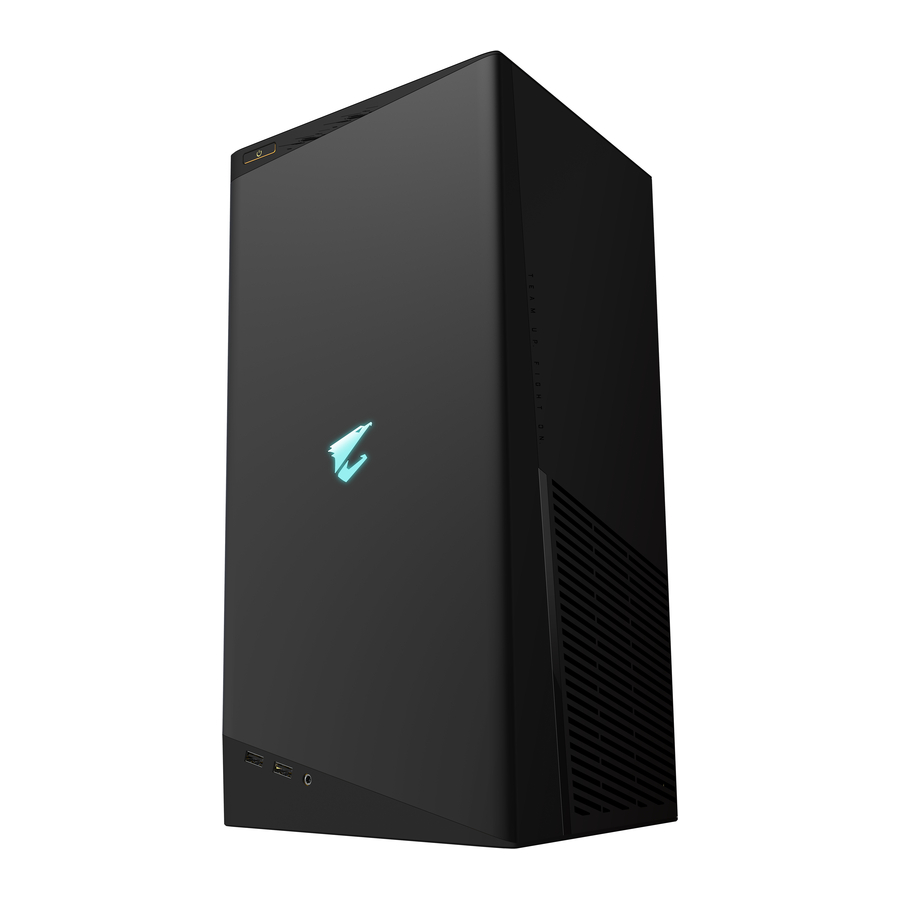

• Komputer stacjonarny do gier AORUS MODEL S GAMING DESKTOP PC
• Skrócona instrukcja obsługi
• Anteny
• Przewód zasilający

Powyższa zawartość pudełka ma charakter wyłącznie poglądowy, a rzeczywiste elementy zależą od zakupionego pakietu produktu. Zawartość pudełka może ulec zmianie bez powiadomienia.

Instalacja sprzętu

Informacje o sprzęcie

Przegląd systemu

1. Przycisk zasilania (Power Button)
   Przycisk zasilania umożliwia użytkownikom włączanie/wyłączanie komputera.
2. Port USB 3.2 Gen 1
   Port USB 3.2 Gen 1 obsługuje specyfikację USB 3.2 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Maksymalna moc wyjściowa wynosi 5V. Użyj tego portu dla urządzeń USB.
3. Gniazdo audio/mikrofonowe (Audio/Microphone Jack)
   Gniazdo wyjścia liniowego/wejścia mikrofonowego.
4. Port USB Type-C ®
   Odwracalny port USB obsługuje specyfikację USB 3.2 Gen 2 i jest kompatybilny ze specyfikacjami USB 3.2 Gen 1 i USB 2.0. Maksymalna moc wyjściowa wynosi 5V. Użyj tego portu dla urządzeń USB.

1. DisplayPort (Uwaga 1)
   DisplayPort zapewnia wysokiej jakości obraz cyfrowy i dźwięk, obsługując dwukierunkową transmisję audio. DisplayPort może obsługiwać mechanizmy ochrony treści HDCP 2.3. Możesz użyć tego portu do podłączenia monitora obsługującego DisplayPort. Uwaga: Technologia DisplayPort może obsługiwać maksymalną rozdzielczość 5120x2160@60 Hz, ale rzeczywiste obsługiwane rozdzielczości
2. Port HDMI

   Port HDMI obsługuje formaty HDCP 2.3 oraz Dolby TrueHD i DTS HD Master Audio. Obsługuje również do 192 KHz/24bit 7.1-kanałowe wyjście audio LPCM. Możesz użyć tego portu do podłączenia monitora obsługującego HDMI. Maksymalna obsługiwana rozdzielczość to 4096x2160@60 Hz, ale rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora.

   Po zainstalowaniu urządzenia DisplayPort/HDMI, upewnij się, że domyślne urządzenie odtwarzania dźwięku jest ustawione na DisplayPort/HDMI. (Nazwa elementu może się różnić w zależności od systemu operacyjnego.)
3. Port USB 3.2 Gen 1
   Port USB 3.2 Gen 1 obsługuje specyfikację USB 3.2 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB.
4. Port USB 2.0/1.1
   Port USB obsługuje specyfikację USB 2.0/1.1. Użyj tego portu dla urządzeń USB.
5. Port USB 3.2 Gen 2 Type-A (Port Q-Flash Plus)
   Port USB 3.2 Gen 2 obsługuje specyfikację USB 3.2 Gen 2 i jest kompatybilny ze specyfikacjami USB 3.2 Gen 1 i USB 2.0. Użyj tego portu dla urządzeń USB. Przed użyciem Q-Flash Plus (Uwaga 2), upewnij się, że najpierw włożysz pamięć flash USB do tego portu.
6. Port USB Type-C ®
   Odwracalny port USB obsługuje specyfikację USB 3.2 Gen 2x2 i jest kompatybilny ze specyfikacjami USB 3.2 Gen 2, USB 3.2 Gen 1 i USB 2.0. Użyj tego portu dla urządzeń USB.
7. Port RJ-45 LAN
   Port Gigabit Ethernet LAN zapewnia połączenie z Internetem z prędkością do 2,5 Gb/s. Poniżej opisano stany diod LED portu LAN.

   Dioda LED prędkości:

   Stan	Opis
   Zielony	Prędkość transmisji danych 2,5 Gb/s
   Pomarańczowy	Prędkość transmisji danych 1 Gb/s
   Wyłączony	Prędkość transmisji danych 100 Mb/s

   Dioda LED aktywności:

   Stan	Opis
   Miga	Trwa transmisja lub odbiór danych
   Włączona	Nie trwa transmisja ani odbiór danych

8. Port USB 3.2 Gen 2 Type-A (czerwony)
   Port USB 3.2 Gen 2 obsługuje specyfikację USB 3.2 Gen 2 i jest kompatybilny ze specyfikacjami USB 3.2 Gen 1 i USB 2.0. Użyj tego portu dla urządzeń USB.

9. Przycisk Q-Flash Plus (Uwaga 2)
   Q-Flash Plus umożliwia aktualizację BIOS-u, gdy system jest wyłączony (stan wyłączenia S5). Zapisz najnowszy BIOS na dysku USB i podłącz go do dedykowanego portu, a następnie możesz automatycznie flashować BIOS, po prostu naciskając przycisk Q-Flash Plus. Dioda QFLED będzie migać, gdy rozpocznie się dopasowywanie i flashowanie BIOS-u, i przestanie migać, gdy główne flashowanie BIOS-u zostanie zakończone.

10. Złącza antenowe SMA (2T2R)
    Użyj tego złącza do podłączenia anteny.

    Dokręć anteny do złączy antenowych, a następnie skieruj anteny prawidłowo, aby uzyskać lepszy odbiór sygnału.

11. Wyjście liniowe (Line Out)
    Gniazdo wyjścia liniowego. Dla lepszej jakości dźwięku zaleca się podłączenie słuchawek/głośników do tego gniazda (rzeczywiste efekty mogą się różnić w zależności od używanego urządzenia).

12. Wejście mikrofonowe (Mic In)
    Gniazdo wejścia mikrofonowego.

(Uwaga 1) DisplayPort nie obsługuje połączenia HDMI przez adapter.
(Uwaga 2) Aby włączyć funkcję Q-Flash Plus, zapoznaj się z rozdziałem Korzystanie z Q-Flash Plus.

• Podczas odłączania kabla podłączonego do złącza na panelu tylnym, najpierw odłącz kabel od urządzenia, a następnie od płyty głównej.
• Podczas odłączania kabla, wyciągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu elektrycznemu wewnątrz złącza kabla.

Proszę odwiedzić stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania oprogramowania audio.

1. DisplayPort
   Złącze obsługuje wersję DisplayPort 1.4a.
2. Port HDMI

   Złącze obsługuje wersję HDMI 2.1.

Zalecamy podłączenie kabla monitora do karty graficznej.

Pierwsze kroki

Ten produkt jest przeznaczony i powinien być używany tylko w pozycji pionowej.

Podłączanie urządzeń peryferyjnych
Podłącz urządzenia peryferyjne, takie jak klawiatura, mysz, monitor itp. do komputera stacjonarnego.


Zalecamy podłączenie kabla monitora do karty graficznej.

Podłączanie przewodu zasilającego
Podłącz dołączony przewód zasilający do komputera stacjonarnego i gniazdka elektrycznego.

Włączanie
Naciśnij przycisk zasilania (Power Button), aby włączyć komputer stacjonarny.

Zaleca się, aby produkt był używany w otwartym i dobrze wentylowanym miejscu; zachowaj odległość co najmniej 10 cm wokół produktu w celu wentylacji, aby zapewnić prawidłowe działanie systemu.

Ustawienia BIOS-u

Wchodzenie do ustawień BIOS-u

Aby uzyskać dostęp do programu ustawień BIOS-u, naciśnij klawisz <Delete> (Usuń) podczas testu POST po włączeniu zasilania. Kiedy zasilanie jest wyłączone, bateria na płycie głównej dostarcza niezbędną energię do CMOS, aby zachować wartości konfiguracyjne w CMOS.

Ekran startowy
Następujący ekran z logo startowym pojawi się podczas uruchamiania komputera.

Klawisze funkcyjne:
<DEL>: BIOS SETUP\Q-FLASH
Naciśnij klawisz <Delete> (Usuń), aby wejść do ustawień BIOS-u lub uzyskać dostęp do narzędzia Q-Flash w ustawieniach BIOS-u.
<F12>: BOOT MENU (Menu Bootowania)
Boot Menu (Menu Bootowania) pozwala ustawić pierwsze urządzenie bootowalne bez wchodzenia do ustawień BIOS-u. W Boot Menu (Menu Bootowania), użyj klawisza strzałki w górę <↑> lub klawisza strzałki w dół <↓>, aby wybrać pierwsze urządzenie bootowalne, a następnie naciśnij <Enter> (Wprowadź), aby zaakceptować. System uruchomi się natychmiast z tego urządzenia.
Uwaga: Ustawienie w Boot Menu (Menu Bootowania) jest skuteczne tylko raz. Po ponownym uruchomieniu systemu kolejność bootowania urządzeń będzie nadal oparta na ustawieniach BIOS-u.
<END>: Q-FLASH
Naciśnij klawisz <End> (Koniec), aby uzyskać dostęp do narzędzia Q-Flash bezpośrednio, bez konieczności wcześniejszego wchodzenia do ustawień BIOS-u.

• Ponieważ aktualizacja BIOS-u jest potencjalnie ryzykowna, jeśli nie napotykasz problemów z używaną wersją BIOS-u, zaleca się, aby nie aktualizować BIOS-u. Aby zaktualizować BIOS, rób to ostrożnie. Nieprawidłowa aktualizacja BIOS-u może spowodować nieprawidłowe działanie systemu.
• Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym rezultatom. Nieodpowiednia zmiana ustawień może spowodować, że system nie uruchomi się. Jeśli tak się stanie, spróbuj wyczyścić wartości CMOS i zresetować płytę do ustawień domyślnych. (Zapoznaj się z sekcją "Load Optimized Defaults" (Załaduj zoptymalizowane ustawienia domyślne), aby dowiedzieć się, jak wyczyścić wartości CMOS).

Ustawianie języka wyświetlania BIOS-u

Aby ustawić język wyświetlania BIOS-u, przejdź do menu System Info. (Informacje o systemie). Ustawienie BIOS Language (Język BIOS-u) pozwala wybrać domyślny język używany przez BIOS.

Ustawianie hasła administratora/użytkownika

Przejdź do menu Boot (Bootowanie), aby ustawić hasło administratora lub hasło użytkownika dla komputera stacjonarnego.

Administrator Password (Hasło administratora)

Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> (Wprowadź) na tej pozycji, wpisz hasło, a następnie naciśnij <Enter> (Wprowadź). Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter> (Wprowadź). Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do ustawień BIOS-u. W przeciwieństwie do hasła użytkownika, hasło administratora pozwala na dokonywanie zmian we wszystkich ustawieniach BIOS-u.

User Password (Hasło użytkownika)
Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> (Wprowadź) na tej pozycji, wpisz hasło, a następnie naciśnij <Enter> (Wprowadź). Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter> (Wprowadź). Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do ustawień BIOS-u. Jednak hasło użytkownika pozwala tylko na dokonywanie zmian w niektórych ustawieniach BIOS-u, ale nie we wszystkich.
Aby anulować hasło, naciśnij <Enter> (Wprowadź) na pozycji hasła i, gdy zostaniesz poproszony o hasło, wprowadź najpierw poprawne hasło. Gdy zostaniesz poproszony o nowe hasło, naciśnij <Enter> (Wprowadź) bez wprowadzania żadnego hasła. Naciśnij <Enter> (Wprowadź) ponownie, gdy zostaniesz poproszony o potwierdzenie.
UWAGA: Przed ustawieniem hasła użytkownika, upewnij się, że najpierw ustawiono hasło administratora.

Ładowanie zoptymalizowanych ustawień domyślnych

Przejdź do menu Save & Exit (Zapisz i wyjdź), aby załadować domyślne ustawienia BIOS-u.

Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne)
Naciśnij <Enter> (Wprowadź) na tej pozycji i wybierz Yes (Tak), aby załadować optymalne domyślne ustawienia BIOS-u. Domyślne ustawienia BIOS-u pomagają systemowi działać w optymalnym stanie. Zawsze ładuj zoptymalizowane ustawienia domyślne po aktualizacji BIOS-u lub po wyczyszczeniu wartości CMOS.

Zapisywanie ustawień BIOS-u i wychodzenie

Save & Exit Setup (Zapisz i wyjdź z ustawień)
Naciśnij <Enter> (Wprowadź) na tej pozycji i wybierz Yes (Tak). Spowoduje to zapisanie zmian w CMOS i wyjście z programu ustawień BIOS-u. Wybierz No (Nie) lub naciśnij <Esc> (Escape), aby powrócić do menu głównego ustawień BIOS-u.

Exit Without Saving (Wyjdź bez zapisywania)
Naciśnij <Enter> (Wprowadź) na tej pozycji i wybierz Yes (Tak). Spowoduje to wyjście z ustawień BIOS-u bez zapisywania zmian dokonanych w ustawieniach BIOS-u w CMOS. Wybierz No (Nie) lub naciśnij <Esc> (Escape), aby powrócić do menu głównego ustawień BIOS-u.

Boot Override (Obejście bootowania)
Umożliwia wybranie urządzenia do natychmiastowego uruchomienia. Naciśnij <Enter> (Wprowadź) na wybranym urządzeniu i wybierz Yes (Tak), aby potwierdzić. System zostanie automatycznie uruchomiony ponownie i uruchomi się z tego urządzenia.

Korzystanie z Q-Flash Plus

1. Zanim zaczniesz:
   1. Ze strony internetowej GIGABYTE pobierz najnowszy skompresowany plik aktualizacji BIOS-u, który pasuje do Twojego modelu produktu.
   2. Rozpakuj pobrany plik BIOS-u, zapisz go na dysku flash USB i zmień jego nazwę na GIGABYTE.bin. (Uwaga: Dysk flash USB musi używać systemu plików FAT32/16/12).
   3. Proszę włączyć zasilanie przed podłączeniem dysku flash USB do portu Q-Flash Plus na tylnym panelu.
2. Korzystanie z Q-Flash Plus
   Naciśnij przycisk Q-Flash Plus, a system automatycznie wyszuka i dopasuje plik BIOS-u na dysku flash USB w porcie Q-Flash Plus. Dioda QFLED i przycisk Q-Flash Plus na tylnym panelu będą migać podczas procesu dopasowywania i aktualizacji BIOS-u. Poczekaj 6-8 minut, a diody LED przestaną migać po zakończeniu aktualizacji BIOS-u.


Jeśli zdecydujesz się zaktualizować BIOS ręcznie, najpierw upewnij się, że system jest wyłączony (stan wyłączenia S5).

Informacje dotyczące bezpieczeństwa

• Przed podłączeniem do gniazdka elektrycznego upewnij się, że napięcie znamionowe kabla zasilającego jest zgodne ze specyfikacją zasilania w kraju, w którym się znajdujesz.
• Wtyczka przewodu zasilającego musi być podłączona do prawidłowo okablowanego i uziemionego gniazdka elektrycznego.
• Upewnij się, że gniazdko elektryczne, do którego podłączasz przewód zasilający, jest łatwo dostępne i znajduje się jak najbliżej operatora sprzętu. Gdy chcesz odłączyć zasilanie sprzętu, odłącz przewód zasilający od gniazdka elektrycznego.
• Nie dotykaj wtyczki mokrymi rękami, ponieważ może to łatwo spowodować porażenie prądem.
• Chroń przewód zasilający przed nadepnięciem lub przytrzaśnięciem, szczególnie w miejscu wtyczki.
• Aby uniknąć uszkodzenia wewnętrznych elementów, nie umieszczaj produktu na wibrującej powierzchni.
• Temperatura pracy: 5~35^oC.
• Nie umieszczaj produktu w pobliżu źródeł ciepła, takich jak grzejniki elektryczne, rejestratory ciepła, piece lub inne urządzenia (w tym wzmacniacze), które wytwarzają ciepło.
• Nie umieszczaj produktu w zamkniętej przestrzeni; używaj go w dobrze wentylowanym miejscu.
• Otwory w tym produkcie służą do wentylacji, aby zapewnić niezawodne działanie produktu i chronić go przed przegrzaniem. Nie zakrywaj ani nie blokuj otworów wentylacyjnych żadnymi przedmiotami.
• Nigdy nie wkładaj żadnych przedmiotów do tego produktu przez szczeliny obudowy, ponieważ mogą one dotknąć niebezpiecznych punktów napięcia lub spowodować zwarcie części, co może spowodować pożar lub porażenie prądem. Nigdy nie wylewaj żadnych płynów na produkt ani do jego wnętrza.
• Nie używaj tego produktu w pobliżu wody, napojów ani żadnych płynów. Nie wystawiaj tego urządzenia na deszcz, płyny lub wilgoć. Niezastosowanie się do tego zalecenia może spowodować porażenie prądem lub uszkodzenie. Ten produkt nie jest wodoodporny ani olejoodporny.
• Czyść urządzenie miękką, suchą szmatką.
• Producent określa, że śruby radełkowane powinny być normalnie dokręcane śrubokrętem, użycie śrub radełkowanych nie jest uważane za naruszenie podstawowych zasad bezpieczeństwa związanych z normą bezpieczeństwa.
• Ostrzeżenie! Niebezpieczeństwo wybuchu w przypadku wymiany baterii na nieprawidłowy model. Zapoznaj się z instrukcją obsługi producenta, aby dowiedzieć się, jak postępować z zużytą baterią.
• Nie zdejmuj obudowy tego produktu, aby uniknąć problemów z bezpieczeństwem. Nie wprowadzaj mechanicznych ani elektrycznych modyfikacji do sprzętu, aby uniknąć problemów z bezpieczeństwem.

Skontaktuj się z nami
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Wsparcie techniczne i nietechniczne (sprzedaż/marketing): https://esupport.gigabyte.com
Adres WEB (angielski): https://www.gigabyte.com
Adres WEB (chiński): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Aby przesłać pytanie techniczne lub nietechniczne (sprzedaż/marketing), przejdź do: https://esupport.gigabyte.com


Więcej szczegółów na temat produktu można znaleźć na stronie internetowej GIGABYTE.

Aby zmniejszyć wpływ na globalne ocieplenie, materiały opakowaniowe tego produktu nadają się do recyklingu i ponownego wykorzystania. GIGABYTE współpracuje z Tobą w celu ochrony środowiska.

Prawa autorskie
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Wszelkie prawa zastrzeżone.
Znaki towarowe wymienione w tej instrukcji są prawnie zarejestrowane na rzecz ich właścicieli.
