Instrukcja obsługi Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Informacje o systemie

Środki ostrożności podczas instalacji

System zawiera liczne delikatne obwody elektroniczne i komponenty, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:

  • Przed instalacją nie należy usuwać ani uszkadzać naklejki z numerem seryjnym (S/N) płyty głównej ani naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do potwierdzenia gwarancji.
  • Zawsze odłączaj zasilanie prądem zmiennym, odłączając przewód zasilający od gniazdka elektrycznego przed zainstalowaniem lub wymontowaniem płyty głównej lub innych elementów sprzętowych.
  • Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej, upewnij się, że są one podłączone ciasno i bezpiecznie.
  • Podczas obchodzenia się z płytą główną, unikaj dotykania metalowych przewodów lub złączy.
  • Najlepiej jest nosić antystatyczną opaskę na nadgarstek (ESD) podczas obchodzenia się z elementami elektronicznymi, takimi jak płyta główna, CPU lub pamięć. Jeśli nie masz opaski na nadgarstek ESD, utrzymuj ręce suche i najpierw dotknij metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
  • Przed zainstalowaniem płyty głównej, umieść ją na podkładce antystatycznej lub wewnątrz pojemnika ekranującego przed wyładowaniami elektrostatycznymi.
  • Przed odłączeniem kabla zasilającego od płyty głównej, upewnij się, że zasilacz został wyłączony.
  • Przed włączeniem zasilania, upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalnym standardem napięcia.
  • Przed użyciem produktu, sprawdź, czy wszystkie kable i złącza zasilania elementów sprzętowych są podłączone.
  • Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej elementami.
  • Upewnij się, że na płycie głównej lub wewnątrz obudowy komputera nie znajdują się żadne pozostałe śruby lub metalowe elementy.
  • Nie umieszczaj systemu komputerowego na nierównej powierzchni.
  • Nie umieszczaj systemu komputerowego w środowisku o wysokiej temperaturze.
  • Włączenie zasilania komputera podczas procesu instalacji może doprowadzić do uszkodzenia elementów systemu, a także do obrażeń fizycznych użytkownika.
  • Jeśli nie masz pewności co do jakichkolwiek kroków instalacji lub masz problem związany z użytkowaniem produktu, skonsultuj się z certyfikowanym technikiem komputerowym.

Specyfikacje produktu

informacjaUWAGA:
Zastrzegamy sobie prawo do wprowadzania zmian w specyfikacjach produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.

wymiar systemuWymiar systemu Š 112.6 x 119.4 x 34.4 mm, 0.5 L
Š Rozmiar płyty głównej: 105 x 114.49 mm
CPU CPU GB-BRU7-255H
Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W
GB-BRU5-225H
Intel® Core™ Ultra 5 Processor 225H
14C, 4P+8E+2LPE, 28W
NPU NPU Š Intel® AI Boost NPU do 13 TOPS
Pamięć Pamięć
  • Š 2 x gniazda SO-DIMM DDR5, 5600MHz, Max. 96GB
    Lub
  • Š 2 x gniazda CSO-DIMM DDR5, 6400MHz, Max. 96GB
LAN LAN Š 2.5GbE LAN (Intel® I226V)
Grafika Grafika GB-BRU7-255H
Intel® Arc™ 140T GPU
GB-BRU5-225H
Intel® Arc™ 130T GPU
(Intel® Arc™ Graphics wymaga użycia 2 x SO-DIMM / CSO-DIMM dwukanałowej pamięci)
Karta WifiKarta Wifi Š RTL8922AE
Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R z Bluetooth 5.2
Audio Audio Š Realtek ALC245
Gniazda rozszerzeńGniazda rozszerzeń Š 1 x gniazdo M.2 2280 dla SSD (PCIe Gen 4x4) (PCIe Gen 5x4, konstrukcja gotowa)
Š 1 x gniazdo M.2 2280 dla SSD (PCIe Gen 4x4 + SATA)
Š 1 x gniazdo M.2 2230 dla karty WiFi + Bluetooth
Rozdzielczość HDMI (maks.)Rozdzielczość HDMI (maks.) Š HDMI 2.1
Š Obsługa 4K@60P HDR10
VESA VESA Š Otwór montażowy VESA
Š Obsługuje 75 x 75 i 100 x 100 mm
Przedni panel I/O
Przedni panel I/O
  • 1 x Zestaw słuchawkowy
  • 2 x USB 3.2 Gen2 Type A
  • 1 x USB 3.2 Gen2 Type C (Alt)
Tylny panel I/O
Tylny panel I/O
  • 2 x HDMI (TMDS &CEC)
  • 1 x USB4
  • 1 x USB 3.2 Gen2 Type C (PD IN)
  • 1 x USB 3.2 Gen2 Type A
  • 1 x USB 2.0 Type A Š 1 x RJ45
Lewy panel I/O
Lewy panel I/O
  • 1 x Gniazdo blokady Kensington
Zasilanie
Zasilanie
  • Wejście: AC 100-240V
  • Wyjście: DC 20V/5A, 100W (Type-C PD)
Obsługiwany system operacyjny
Obsługiwany system operacyjny
  • Win11 64 bity
Środowisko
Środowisko
  • Temperatura robocza 0°C do 35°C
  • Temperatura przechowywania -20°C do +60°C

Zawartość opakowania

GB-BR Bare-bone
GB-BR Bare-bone

  • NIE zawiera żadnego z następujących elementów: M.2 (2280), pamięci SO-DIMM/CSO-DIMM

Adapter 100W i przewód zasilający (20 Vdc, 5.0A)
Adapter 100W i przewód zasilający (20 Vdc, 5.0A)
Produkt powinien być używany z dołączonym przewodem zasilającym. Dołączony przewód zasilający nie powinien być używany z innymi produktami.

Skrócona instrukcja obsługi
Skrócona instrukcja obsługi

Uchwyt do montażu VESA i 6 x śruby
Uchwyt do montażu VESA i 6 x śruby

Śruba zaciskowa przewodu
Śruba zaciskowa przewodu

DDR PAD
DDR PAD

Wygląd systemu

Zapoznanie się z urządzeniem

Widok z góry

Widok z góry

  1. Przycisk zasilania

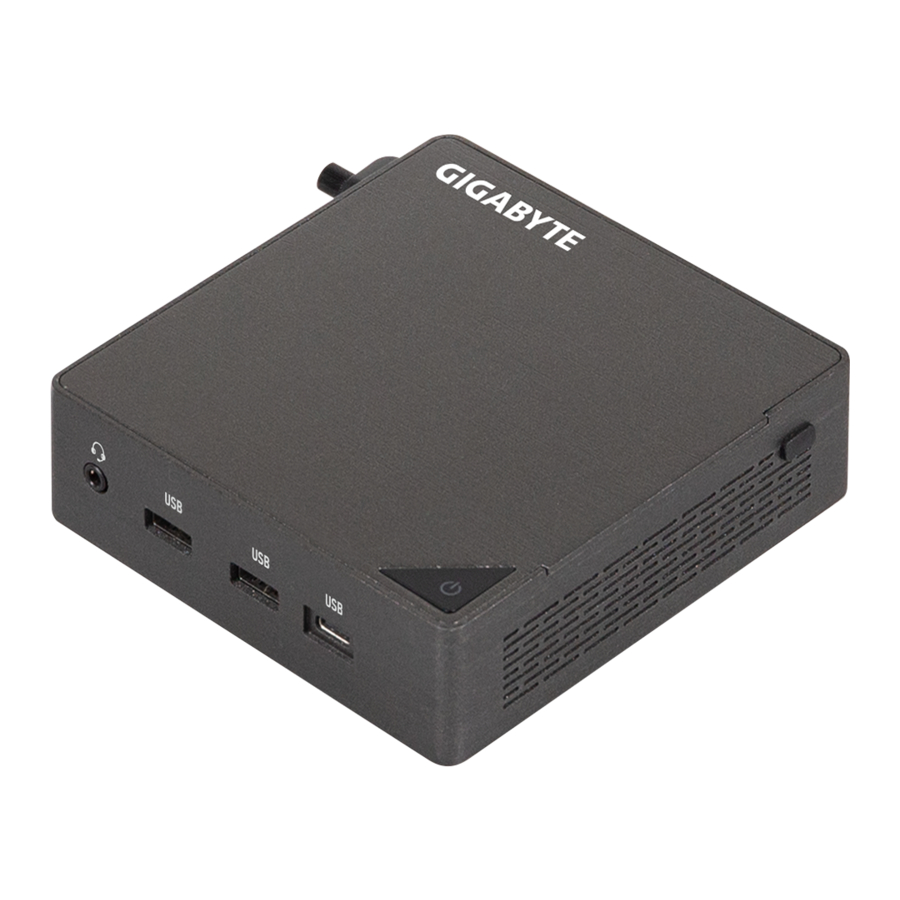

Widok z przodu

Widok z przodu

  1. Zestaw słuchawkowy
  2. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
  3. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Widok z tyłu

Widok z tyłu

  1. RJ-45 (10/100/1000/2500Mbps)
  2. HDMI 2.1 4K(4096 x 2160) 60Hz*2
  3. USB 2.0 Type A (480Mbps)(5V/0.5A)
  4. USB4 (40Gbps)(5V/3A)
  5. PD IN (20V/5A)
  6. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Widok z lewej strony

Widok z lewej strony

  1. Otwór wentylacyjny
  2. Gniazdo blokady Kensington

Widok z prawej strony

Widok z prawej strony

  1. Otwór wentylacyjny
  1. Otwór na śrubę zacisku przewodu

Widok z dołu

Widok z dołu

  1. Otwór na śrubę VESA

Definicja pinów

Definicja pinów

  1. Złącze Wi-Fi
  2. Gniazdo M.2 M Key 2280 SSD (PCIe 4.0 x4 lub SATA)
  3. Gniazdo M.2 M Key 2280 SSD (PCIe 4.0 x4) (PCIe 5.0 x4, gotowy projekt)
  4. Gniazda DDR SO-DIMM / CSO-DIMM

informacjaUWAGA!
Zawartość modułu bezprzewodowego może się różnić w zależności od lokalnej dystrybucji.

Instalacja sprzętu systemowego

ostrożnośćInstrukcje przed instalacją
Elementy komputera i elektroniczne płytki drukowane mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych. Praca z komputerami, które są nadal podłączone do zasilania, może być niezwykle niebezpieczna. Postępuj zgodnie z poniższymi prostymi wskazówkami, aby uniknąć uszkodzenia komputera lub obrażeń ciała.

  • Zawsze odłączaj komputer od gniazdka elektrycznego, gdy pracujesz wewnątrz obudowy komputera.
  • Jeśli to możliwe, podczas pracy wewnątrz obudowy komputera noś uziemiony pasek na nadgarstek. Alternatywnie, rozładuj ładunki elektrostatyczne, dotykając nieosłoniętej metalowej obudowy komputera lub nieosłoniętej metalowej części dowolnego innego uziemionego urządzenia.
  • Trzymaj elektroniczne płytki drukowane tylko za krawędzie. Nie dotykaj elementów na płytce, chyba że jest to konieczne. Nie zginaj ani nie naprężaj płytki drukowanej.
  • Pozostaw wszystkie elementy w opakowaniu chroniącym przed wyładowaniami elektrostatycznymi do momentu, gdy będziesz gotowy do użycia elementu do instalacji.

Zdejmowanie dolnej pokrywy

ostrożnośćPrzed zdjęciem dolnej pokrywy

  • Upewnij się, że system nie jest włączony ani podłączony do zasilania prądem zmiennym.

Postępuj zgodnie z tymi instrukcjami, aby zdjąć/zamontować dolną pokrywę:

  1. Odkręć i zdejmij dolną pokrywę z systemu.
    Zdejmowanie dolnej pokrywy - Krok 1
  2. Zamontuj ponownie dolną pokrywę w systemie.
    Zdejmowanie dolnej pokrywy - Krok 2

Instalacja dysku M.2 SSD


Nieprawidłowe wyłączenie systemu przed rozpoczęciem instalacji komponentów może spowodować poważne uszkodzenia.

Postępuj zgodnie z tymi instrukcjami, aby zainstalować dysk M.2 SSD:
Instalacja dysku M.2 SSD

  1. Ostrożnie włóż dysk M.2 SSD do gniazda.
  2. Dociskaj, aż dysk M.2 SSD zatrzaśnie się na swoim miejscu.
  3. Upewnij się, że zatrzask M.2 jest prawidłowo przymocowany do dysku M.2 SSD.

informacjaUWAGA!
Ilustracje instalacji dysku M.2 SSD służą jedynie jako odniesienie. Postępuj zgodnie z instrukcjami instalacji zakupionego produktu.

Instalacja pamięci

ostrożnośćPrzeczytaj poniższe wskazówki przed rozpoczęciem instalacji pamięci:

  • Upewnij się, że system obsługuje pamięć. Zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i chipach.
  • Zawsze wyłączaj komputer i odłączaj przewód zasilający od gniazdka elektrycznego przed zainstalowaniem pamięci, aby zapobiec uszkodzeniu sprzętu.
  • Moduły pamięci mają niezawodną konstrukcję. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.

Postępuj zgodnie z tymi instrukcjami, aby zainstalować pamięć (SO-DIMM/CSO-DIMM DDR5):

  1. Używając następujących specyfikacji DDR, umieść podkładkę DDR na płycie głównej.
    Instalacja pamięci - Krok 1
  2. Ostrożnie włóż moduły pamięci SO-DIMM/CSO-DIMM.
  3. Dociskaj, aż moduły zatrzasną się na swoim miejscu.
    Instalacja pamięci - Krok 2

UWAGA! Zapoznaj się z listą QVL. DDR5 5600 48 GB i więcej wymagają zastosowania podkładki DDR.

Usuwanie modułu bezprzewodowego

Postępuj zgodnie z tymi instrukcjami, aby usunąć moduł WiFi:

  1. Odłącz dwie anteny, ręcznie odciągając zaciski, które utrzymują je na miejscu.
    Usuwanie modułu bezprzewodowego
  2. Wykręć śrubę na środku.
  3. Ostrożnie wyciągnij moduł bezprzewodowy ze szczeliny.

Konfiguracja BIOS-u

Funkcja włączania zasilania USB

Umożliwia włączanie zasilania urządzenia przez USB. Przydatne w przypadku montażu za wyświetlaczem lub telewizorem

Postępuj zgodnie z tymi instrukcjami, aby włączyć zasilanie USB:
Funkcja włączania zasilania USB

  1. Naciśnij "Del" podczas uruchamiania urządzenia, aby wejść do BIOS-u.
  2. Wybierz "Chipset" (Zestaw układów) z menu.
  3. Ręcznie skonfiguruj ustawienia "USB S5 Wakeup Support" (Obsługa budzenia USB S5) na "Enable" (Włącz).
  4. Naciśnij F4, aby zapisać i wyjść.

Informacje dotyczące bezpieczeństwa i przepisów

  • Ten produkt musi być uziemiony, a wtyczka na kablu zasilającym zasilacza musi być podłączona do gniazdka z uziemieniem. Ryzyko wybuchu w przypadku wymiany baterii na nieprawidłowy typ. Baterie należy poddawać recyklingowi, jeśli to możliwe. Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami ochrony środowiska.
  • Przed otwarciem obudowy w celu wymiany wewnętrznego elementu należy wyłączyć urządzenie i odczekać co najmniej 10 minut, aż urządzenie ostygnie.
  • Nieużywanie dołączonego zasilacza Model GB-BR może naruszać zgodność z przepisami i narażać użytkownika na zagrożenia bezpieczeństwa.

Konwencje
W niniejszej instrukcji obsługi zastosowano następujące konwencje:

informacja

UWAGA!

Zawiera dodatkowe informacje związane z bieżącym tematem.

ostrożnie
Podaje środki ostrożności, aby uniknąć ewentualnych problemów ze sprzętem lub oprogramowaniem.
ostrzeżenie
Ostrzega o wszelkich uszkodzeniach, które mogą wyniknąć z podjęcia lub niepodjęcia określonych działań.

Wyjaśnienie symboli
zagrożenie oparzeniem
Gorąca powierzchnia. Nie dotykać.

Wsparcie
Odwiedź stronę https://www.gigabyte.com/support-downloads/customer-service, aby znaleźć informacje o gwarancji BRIX z listy rozwijanej lub klikając na mapę. Następnie zostaniesz przekierowany do odpowiedniej strony dla Twojego regionu.

  • Aby uzyskać listę przetestowanych pamięci, dysków M.2 SSD, kart bezprzewodowych i obsługiwanych systemów operacyjnych, przejdź do:https://www.gigabyte.com
  • Aby pobrać najnowsze sterowniki i aktualizacje BIOS-u, przejdź do:https://www.gigabyte.com:
  • Aby uzyskać wsparcie produktu, przejdź do:https://www.gigabyte.com:
