Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H kasutusjuhend

Süsteemiteave

Paigaldamise ettevaatusabinõud

Süsteem sisaldab arvukalt õrnu elektroonilisi vooluahelaid ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

• Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumber) kleebist ega edasimüüja antud garantiikleebist. Need kleebised on vajalikud garantii kinnitamiseks.
• Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, ühendades toitejuhtme pistikupesast lahti.
• Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, veenduge, et need on tihedalt ja kindlalt ühendatud.
• Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
• Parim on elektrooniliste komponentide, nagu emaplaadi, protsessori või mälu käsitsemisel kanda elektrostaatilise lahenduse (ESD) randmerihma. Kui teil pole ESD randmerihma, hoidke käed kuivad ja puudutage kõigepealt metalleset, et staatiline elekter eemaldada.
• Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisse varjestuskonteinerisse.
• Enne toitejuhtme emaplaadist lahtiühendamist veenduge, et toiteallikas on välja lülitatud.
• Enne toite sisselülitamist veenduge, et toiteallika pinge on seatud vastavalt kohalikule pingestandardile.
• Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
• Emaplaadi kahjustamise vältimiseks ärge laske kruvidel kokku puutuda emaplaadi vooluringi või selle komponentidega.
• Veenduge, et emaplaadil või arvutikorpuses ei oleks järelejäänud kruvisid ega metallkomponente.
• Ärge asetage arvutisüsteemi ebatasasele pinnale.
• Ärge asetage arvutisüsteemi kõrge temperatuuriga keskkonda.
• Arvuti toite sisselülitamine paigaldusprotsessi ajal võib põhjustada süsteemikomponentide kahjustusi ja kasutaja füüsilist kahju.
• Kui te pole mõnes paigaldusetapis kindel või teil on tootega seoses probleem, pidage nõu sertifitseeritud arvutitehnikuga.

Toote spetsifikatsioonid

MÄRKUS.
Jätame endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma ette teatamata.

Süsteemi mõõtmed	Š 112,6 x 119,4 x 34,4 mm, 0,5 l Š Emaplaadi suurus: 105 x 114,49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU kuni 13 TOPS
Mälu	Š 2 x SO-DIMM DDR5 pesa, 5600MHz, Max. 96GB Või Š 2 x CSO-DIMM DDR5 pesa, 6400MHz, Max. 96GB
LAN	Š 2.5GbE LAN (Intel® I226V)
Graafika	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Intel® Arc™ Graphics nõuab 2 x SO-DIMM / CSO-DIMM kahekanalilise mälu kasutamist)
Wifi Card	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R koos Bluetooth 5.2-ga
Audio	Š Realtek ALC245
Expansion Slots	Š 1 x M.2 2280 pesa SSD jaoks (PCIe Gen 4x4) (PCIe Gen 5x4, valmis disain) Š 1 x M.2 2280 pesa SSD jaoks (PCIe Gen 4x4 + SATA) Š 1 x M.2 2230 pesa WiFi + Bluetooth kaardi jaoks
HDMI Resolution (Max.)	Š HDMI 2.1 Š Toetab 4K@60P HDR10
VESA	Š VESA kinnitusauk Š Toetab 75 x 75 ja 100 x 100 mm
Front I/O	1 x kõrvaklapid 2 x USB 3.2 Gen2 Type A 1 x USB 3.2 Gen2 Type C (Alt)
Rear I/O	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Type C (PD IN) 1 x USB 3.2 Gen2 Type A 1 x USB 2.0 Type A Š 1 x RJ45
Left I/O	1 x Kensingtoni lukupesa
Power Supply	Input: AC 100-240V Output: DC 20V/5A, 100W (Type-C PD)
Support OS	Win11 64 bits
Environment	Operating Temperature 0°C to 35°C Storage Temperature -20°C to +60°C

Pakendi sisu

GB-BR Bare-bone

• EI sisalda ühtegi järgmistest: M.2 (2280), SO-DIMM/CSO-DIMM mälu

100 W adapter ja toitejuhe (20 Vdc, 5,0 A)

Toodet tuleks kasutada koos kaasasoleva toitejuhtmega. Kaasasolevat toitejuhet ei tohiks kasutada koos teiste toodetega.

Kiirjuhend

VESA kinnitusklamber ja 6 x kruvid

Traadi kinnituskruvi

DDR PAD

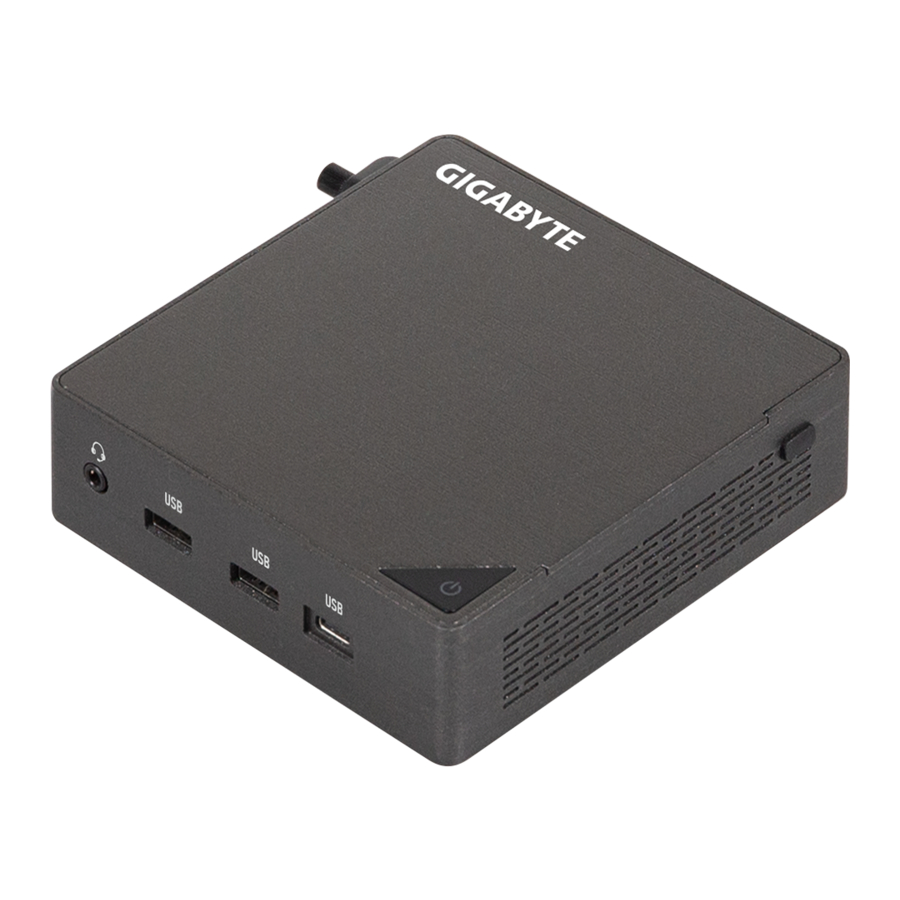

Süsteemi välimus

Seadmega tutvumine

Ülemine vaade

1. Toitenupp

Eesvaade

2. Peakomplekt
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Tagavaade

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Vasak vaade

11. Ventilatsiooniava
12. Kensingtoni lukupesa

Parem vaade

11. Ventilatsiooniava

13. Juhtmeklambri kruviauk

Alumine vaade

14. VESA kruviauk

PIN-i definitsioon

1. WiFi-pistik
2. M.2 M Key 2280 SSD pesa (PCIe 4.0 x4 või SATA)
3. M.2 M Key 2280 SSD pesa (PCIe 4.0 x4) (PCIe 5.0 x4, valmis disain)
4. DDR SO-DIMM / CSO-DIMM pesad

MÄRKUS!
Juhtmeta mooduli kaasamine võib olenevalt kohalikust levitamisest erineda.

Süsteemi riistvara installimine

Paigaldamiseelsed juhised
Elektrostaatiline lahendus võib kahjustada arvutikomponente ja elektroonilisi trükkplaate. Arvutitega töötamine, mis on endiselt vooluvõrku ühendatud, võib olla äärmiselt ohtlik. Järgige alltoodud lihtsaid juhiseid, et vältida arvuti kahjustamist või enda vigastamist.

• Ühendage arvuti alati vooluvõrgust lahti, kui töötate arvuti korpuse sees.
• Võimalusel kandke arvuti korpuse sees töötades maandatud randmerihma. Teise võimalusena tühjendage staatiline elekter, puudutades arvuti korpuse katmata metallist süsteemi või mõne muu maandatud seadme katmata metallist korpust.
• Hoidke elektroonilisi trükkplaate ainult servadest. Ärge puudutage plaadil olevaid komponente, kui see pole vajalik. Ärge painutage ega koormake trükkplaati.
• Jätke kõik komponendid staatiliselt kaitstud pakendisse, kuni olete valmis komponenti installimiseks kasutama.

Alumise katte eemaldamine

Enne alumise katte eemaldamist

• Veenduge, et süsteem pole sisse lülitatud ega vahelduvvooluga ühendatud.

Alumise katte eemaldamiseks/paigaldamiseks järgige neid juhiseid:

1. Keerake alumine kate süsteemi küljest lahti ja eemaldage see.

2. Paigaldage alumine kate süsteemi tagasi.


M.2 SSD installimine

Süsteemi ebaõige väljalülitamine enne komponentide installimise alustamist võib põhjustada tõsiseid kahjustusi.

M.2 SSD installimiseks järgige neid juhiseid:

1. Sisestage M.2 SSD ettevaatlikult pessa.
2. Vajutage alla, kuni M.2 SSD klõpsatab oma kohale.
3. Veenduge, et M.2 klamber on M.2 SSD külge korralikult kinnitatud.

MÄRKUS!
M.2 SSD installimise illustratsioonid on näidatud ainult viitena. Palun järgige tegelikult ostetud toote installimisetappe.

Mälu installimine

Enne mälu installimist lugege järgmisi juhiseid:

• Veenduge, et süsteem toetab mälu. Soovitatav on kasutada sama mahutavuse, kaubamärgi, kiiruse ja kiipidega mälu.
• Riistvara kahjustamise vältimiseks lülitage arvuti alati välja ja eemaldage toitejuhe enne mälu installimist vooluvõrgust.
• Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Mälu (SO-DIMM/CSO-DIMM DDR5) installimiseks järgige neid juhiseid:

1. Järgmiste DDR-i spetsifikatsioonide kasutamisel kandke DDR PAD emaplaadile.

2. Sisestage SO-DIMM/CSO-DIMM mälumoodulid ettevaatlikult.

3. Vajutage alla, kuni moodulid klõpsatavad oma kohale.


MÄRKUS! Vaadake QVL-i. DDR5 5600 48 GB ja rohkem peavad kasutama DDR PAD-i.

Juhtmeta mooduli eemaldamine

WiFi-mooduli eemaldamiseks järgige neid juhiseid:

1. Ühendage kaks antenni lahti, tõstes käsitsi lahti klipsid, mis neid paigal hoiavad.

2. Eemaldage kruvi keskel.

3. Tõmmake juhtmeta moodul ettevaatlikult pesast välja.


BIOS-i seadistus

USB Power On funktsioon

Võimaldab seadme sisselülitamist USB kaudu. Kasulik, kui see on paigaldatud ekraani või teleri taha

USB Power On lubamiseks järgige neid juhiseid:

1. BIOS-i sisenemiseks vajutage seadme käivitamisel "Del".
2. Valige menüüst "Kiibistik".
3. Konfigureerige käsitsi "USB S5 Wakeup Support" seaded väärtusele "Enable" (Luba).
4. Salvestamiseks ja väljumiseks vajutage F4.

Ohutus- ja regulatiivne teave

• See toode peab olema maandatud adapteri toitejuhtme pistikuga, mis on ühendatud maandusühendusega pistikupessa. Plahvatusoht, kui aku asendatakse vale tüübiga. Akud tuleks võimalusel ringlusse võtta. Kasutatud akude kõrvaldamine peab toimuma vastavalt kohalikele keskkonnaeeskirjadele.
• Enne kui avate šassii sisemise komponendi vahetamiseks, peate seadme välja lülitama ja laskma sellel vähemalt 10 minutit jahtuda.
• Komplektis oleva toiteadapteri Mudel GB-BR kasutamata jätmine võib rikkuda regulatiivseid nõudeid ja võib kasutajat kokku puutuda ohutusriskidega.

Tähised
Selles kasutusjuhendis kasutatakse järgmisi tähiseid:

	MÄRKUS! Annab lisateavet praeguse teema kohta.
	Annab ettevaatusabinõusid võimalike riist- või tarkvaraprobleemide vältimiseks.
	Hoiatab teid võimalike kahjude eest, mis võivad tekkida konkreetsete toimingute tegemisest või tegemata jätmisest.

Sümbolite seletus

Kuum pind. Ärge puudutage.

Tugi
Palun külastage https://www.gigabyte.com/support-downloads/customer-service, et leida oma BRIX-i garantiiteave rippmenüüst või kaardil klõpsates. Seejärel suunatakse teid teie piirkonna vastavale lehele.

• Testitud mälu, M.2 SSD, traadita adapterite ja toetatud operatsioonisüsteemide loendi leiate aadressilt: https://www.gigabyte.com
• Viimaste draiverite ja BIOS-i värskenduste allalaadimiseks minge aadressile https://www.gigabyte.com:
• Tootetoe saamiseks minge aadressile https://www.gigabyte.com:
