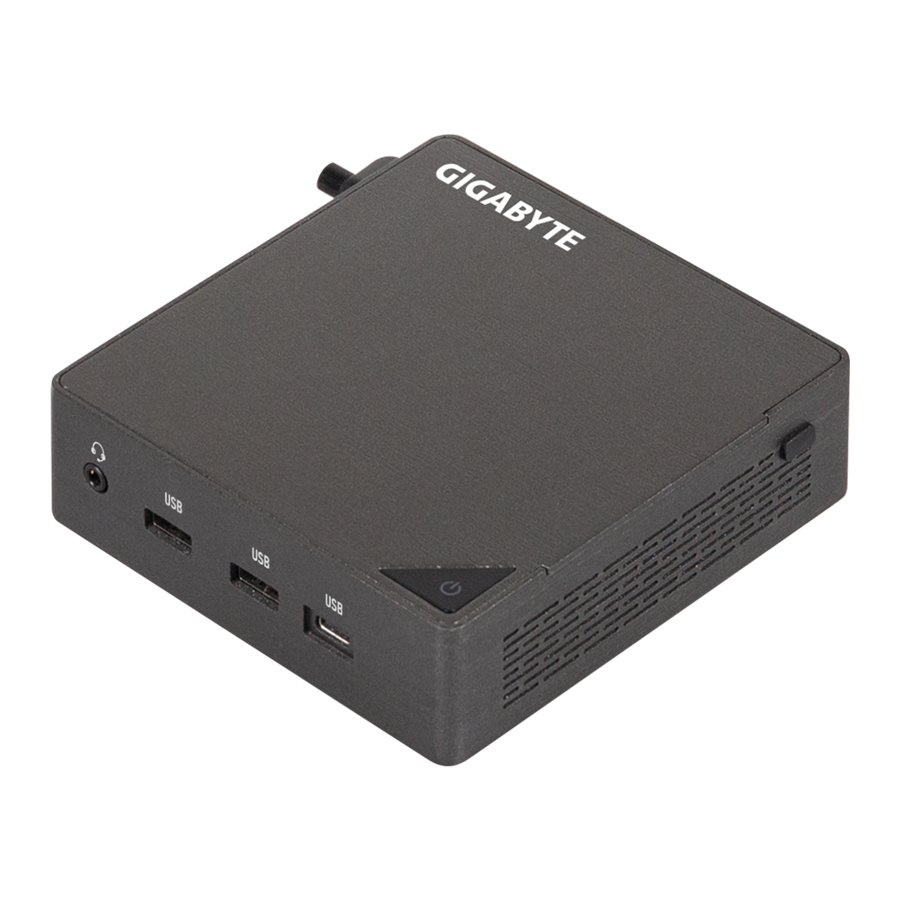

Manual Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Informații despre sistem

Precauții de instalare

Sistemul conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca rezultat al descărcării electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

• Înainte de instalare, nu îndepărtați și nu rupeți eticheta S/N (număr de serie) a plăcii de bază sau eticheta de garanție furnizată de distribuitorul dumneavoastră. Aceste etichete sunt necesare pentru validarea garanției.
• Întotdeauna scoateți alimentarea cu curent alternativ prin deconectarea cablului de alimentare de la priza de alimentare înainte de a instala sau scoate placa de bază sau alte componente hardware.
• Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectați strâns și sigur.
• Când manipulați placa de bază, evitați atingerea oricăror conductoare sau conectori metalici.
• Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, CPU sau memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
• Înainte de a instala placa de bază, vă rugăm să o aveți deasupra unui suport antistatic sau într-un container de ecranare electrostatică.
• Înainte de a deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
• Înainte de a porni alimentarea, asigurați-vă că tensiunea sursei de alimentare a fost setată conform standardului de tensiune local.
• Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectați.
• Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
• Asigurați-vă că nu există șuruburi sau componente metalice rămase pe placa de bază sau în interiorul carcasei computerului.
• Nu așezați sistemul computerului pe o suprafață neuniformă.
• Nu așezați sistemul computerului într-un mediu cu temperatură ridicată.
• Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
• Dacă nu sunteți sigur cu privire la orice pas de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de computer certificat.

Specificatiile produsului

NOTĂ:
Ne rezervăm dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor referitoare la produs fără o notificare prealabilă.

Dimensiunea sistemului	Š 112,6 x 119,4 x 34,4 mm, 0,5 L Š Dimensiunea plăcii de bază: 105 x 114,49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU până la 13 TOPS
Memorie	Š 2 x sloturi SO-DIMM DDR5, 5600MHz, Max. 96GB Sau Š 2 x sloturi CSO-DIMM DDR5, 6400MHz, Max. 96GB
LAN	Š 2.5GbE LAN (Intel® I226V)
Grafică	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Intel® Arc™ Graphics necesită utilizarea memoriei dual channel 2 x SO-DIMM / CSO-DIMM)
Card Wifi	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R cu Bluetooth 5.2
Audio	Š Realtek ALC245
Sloturi de expansiune	Š 1 x slot M.2 2280 pentru SSD (PCIe Gen 4x4) (PCIe Gen 5x4, design gata) Š 1 x slot M.2 2280 pentru SSD (PCIe Gen 4x4 + SATA) Š 1 x slot M.2 2230 pentru card WiFi + Bluetooth
Rezoluție HDMI (Max.)	Š HDMI 2.1 Š Suportă 4K@60P HDR10
VESA	Š Orificiu de montare VESA Š Suportă 75 x 75 și 100 x 100 mm
I/O frontal	1 x Set de căști 2 x USB 3.2 Gen2 Tip A 1 x USB 3.2 Gen2 Tip C (Alt)
I/O spate	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Tip C (PD IN) 1 x USB 3.2 Gen2 Tip A 1 x USB 2.0 Tip A Š 1 x RJ45
I/O stânga	1 x slot de blocare Kensington
Sursă de alimentare	Intrare: AC 100-240V Ieșire: DC 20V/5A, 100W (Tip-C PD)
Suportă OS	Win11 64 biți
Mediu	Temperatura de funcționare 0°C până la 35°C Temperatura de depozitare -20°C până la +60°C

Conținutul pachetului

GB-BR Bare-bone

• NU include niciunul dintre următoarele: M.2 (2280), memorie SO-DIMM/CSO-DIMM

Adaptor de 100W și cablu de alimentare (20 Vdc, 5,0A)

Produsul trebuie utilizat cu cablul de alimentare inclus. Cablul de alimentare inclus nu trebuie utilizat cu alte produse.

Ghid de pornire rapidă

Suport de montare VESA și 6 x șuruburi

Șurub de fixare a firului

PAD DDR

Aspectul sistemului

Familiarizarea cu unitatea dvs.

Vizualizare de sus

1. Butonul de alimentare

Vizualizare frontală

2. Căști
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Vizualizare din spate

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Vizualizare din stânga

11. Orificiu de ventilație
12. Slot de blocare Kensington

Vizualizare din dreapta

11. Orificiu de ventilație

13. Orificiu pentru șurubul clemei de sârmă

Vizualizare de jos

14. Orificiu pentru șurub VESA

Definiția PIN-ului

1. Conector Wi-Fi
2. Slot M.2 M Key 2280 SSD (PCIe 4.0 x4 sau SATA)
3. Slot M.2 M Key 2280 SSD (PCIe 4.0 x4) (PCIe 5.0 x4, design pregătit)
4. Sloturi DDR SO-DIMM / CSO-DIMM

NOTĂ!
Includerea modulului wireless poate varia în funcție de distribuția locală.

Instalarea hardware-ului sistemului

Instrucțiuni de preinstalare
Componentele computerului și plăcile de circuite electronice pot fi deteriorate de descărcarea electrostatică. Lucrul la computerele care sunt încă conectate la o sursă de alimentare poate fi extrem de periculos. Urmați instrucțiunile simple de mai jos pentru a evita deteriorarea computerului sau rănirea dumneavoastră.

• Deconectați întotdeauna computerul de la priza de alimentare atunci când lucrați în interiorul carcasei computerului.
• Dacă este posibil, purtați o curea de încheietură împământată atunci când lucrați în interiorul carcasei computerului. Alternativ, descărcați orice electricitate statică atingând sistemul metalic neacoperit al carcasei computerului sau corpul metalic neacoperit al oricărui alt aparat împământat.
• Țineți plăcile de circuite electronice numai de margini. Nu atingeți componentele de pe placă decât dacă este necesar. Nu îndoiți sau tensionați placa de circuit.
• Lăsați toate componentele în interiorul ambalajului rezistent la statică până când sunteți gata să utilizați componenta pentru instalare.

Îndepărtarea capacului inferior

Înainte de a scoate capacul inferior

• Asigurați-vă că sistemul nu este pornit sau conectat la curent alternativ.

Urmați aceste instrucțiuni pentru a îndepărta/instala capacul inferior:

1. Deșurubați și scoateți capacul inferior de pe sistem.

2. Reinstalați capacul inferior pe sistem.


Instalarea SSD M.2

Nerespectarea opririi corecte a sistemului înainte de a începe instalarea componentelor poate provoca daune grave.

Urmați aceste instrucțiuni pentru a instala SSD-ul M.2:

1. Introduceți cu grijă SSD-ul M.2 în slot.
2. Apăsați în jos până când SSD-ul M.2 se fixează în poziție.
3. Asigurați-vă că clema M.2 este fixată corespunzător pe SSD-ul M.2.

NOTĂ!
Ilustrațiile instalării SSD-ului M.2 prezentate sunt doar pentru referință. Vă rugăm să urmați pașii de instalare ai achiziționatului efectiv.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

• Asigurați-vă că sistemul acceptă memoria. Se recomandă utilizarea memoriei de aceeași capacitate, marcă, viteză și cipuri.
• Opriți întotdeauna computerul și deconectați cablul de alimentare de la priza de alimentare înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
• Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Urmați aceste instrucțiuni pentru a instala memoria (SO-DIMM/CSO-DIMM DDR5):

1. Când utilizați următoarele specificații DDR, vă rugăm să aplicați DDR PAD pe placa de bază.

2. Introduceți cu grijă modulele de memorie SO-DIMM/CSO-DIMM.

3. Apăsați în jos până când modulele se fixează în poziție.


NOTĂ! Vă rugăm să consultați QVL. DDR5 5600 48 GB și peste trebuie să aplice DDR PAD.

Îndepărtați modulul wireless

Urmați aceste instrucțiuni pentru a scoate modulul WiFi:

1. Deconectați cele două antene ridicând manual clemele care le țin în poziție.

2. Scoateți șurubul din mijloc.

3. Trageți cu grijă modulul wireless din slot.


Configurare BIOS

Funcția de pornire USB

Permite pornirea dispozitivului prin USB. Util atunci când este montat în spatele unui ecran sau televizor

Urmați aceste instrucțiuni pentru a activa pornirea USB:

1. Apăsați "Del" în timpul pornirii dispozitivului pentru a intra în BIOS.
2. Selectați "Chipset" (Chipset) din meniu.
3. Configurați manual setările "USB S5 Wakeup Support" la "Enable" (Activați).
4. Apăsați F4 pentru a salva și a ieși.

Informații privind siguranța și reglementările

• Acest produs trebuie împământat cu ștecherul de pe cablul de alimentare al adaptorului conectat la o priză de alimentare cu o conexiune de împământare. Risc de explozie dacă bateria este înlocuită cu un tip incorect. Bateriile trebuie reciclate acolo unde este posibil. Eliminarea bateriilor uzate trebuie să fie în conformitate cu reglementările locale de mediu.
• Înainte de a deschide șasiul pentru a schimba o componentă internă, trebuie să opriți dispozitivul și să-l lăsați să se răcească cel puțin 10 minute.
• Nerespectarea utilizării adaptorului de alimentare inclus Model GB-BR poate încălca conformitatea cu reglementările și poate expune utilizatorul la pericole de siguranță.

Convenții
Următoarele convenții sunt utilizate în acest ghid al utilizatorului:

	NOTĂ! Oferă bucăți și bucăți de informații suplimentare legate de subiectul curent.
	Oferă măsuri de precauție pentru a evita posibilele probleme hardware sau software.
	Vă avertizează asupra oricăror daune care ar putea rezulta din efectuarea sau neefectuarea anumitor acțiuni.

Declarație simbol

Suprafață fierbinte. Nu atingeți.

Asistență
Vă rugăm să vizitați https://www.gigabyte.com/support-downloads/customer-service pentru a găsi informațiile despre garanția BRIX din lista derulantă sau făcând clic pe hartă. Veți fi apoi direcționat către pagina corespunzătoare pentru regiunea dvs.

• Pentru o listă de memorii testate, M.2 SSD, adaptoare wireless și sistem de operare acceptate, accesați:https://www.gigabyte.com
• Pentru a descărca cele mai recente drivere și actualizări BIOS, accesațihttps://www.gigabyte.com:
• Pentru asistență pentru produse, accesațihttps://www.gigabyte.com:
