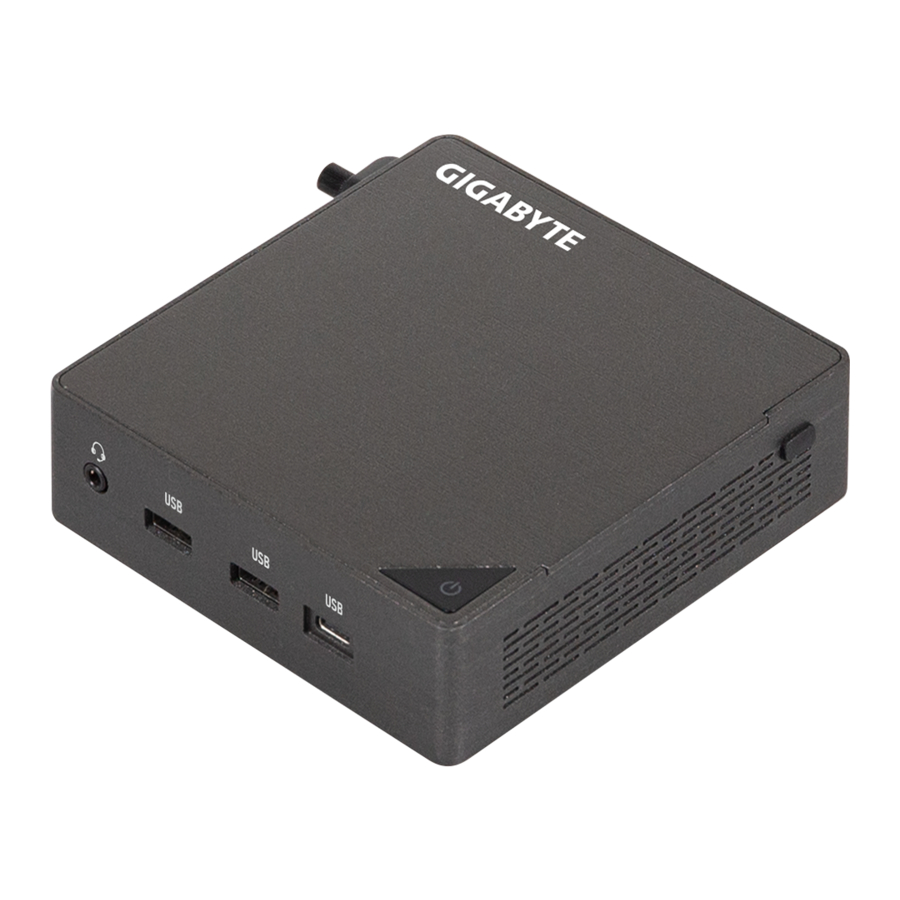

Εγχειρίδιο Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Πληροφορίες συστήματος

Προφυλάξεις εγκατάστασης

Το σύστημα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Σειριακός αριθμός) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε οποιονδήποτε μεταλλικό ακροδέκτη ή υποδοχή.
• Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, διατηρήστε τα χέρια σας στεγνά και πρώτα αγγίξτε ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό θωρακισμένο δοχείο.
• Πριν αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι υποδοχές τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε ένα περιβάλλον υψηλής θερμοκρασίας.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.

Προδιαγραφές προϊόντος

ΣΗΜΕΙΩΣΗ:
Διατηρούμε το δικαίωμα να κάνουμε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Διάσταση συστήματος	Š 112,6 x 119,4 x 34,4 mm, 0,5 L Š Μέγεθος μητρικής πλακέτας: 105 x 114,49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU έως 13 TOPS
Μνήμη	Š 2 x υποδοχές SO-DIMM DDR5, 5600MHz, Μέγ. 96GB Ή Š 2 x υποδοχές CSO-DIMM DDR5, 6400MHz, Μέγ. 96GB
LAN	Š 2.5GbE LAN (Intel® I226V)
Γραφικά	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Τα Intel® Arc™ Graphics απαιτούν τη χρήση μνήμης διπλού καναλιού 2 x SO-DIMM / CSO-DIMM)
Κάρτα Wifi	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R με Bluetooth 5.2
Ήχος	Š Realtek ALC245
Υποδοχές επέκτασης	Š 1 x υποδοχή M.2 2280 για SSD (PCIe Gen 4x4) (PCIe Gen 5x4, έτοιμος σχεδιασμός) Š 1 x υποδοχή M.2 2280 για SSD (PCIe Gen 4x4 + SATA) Š 1 x υποδοχή M.2 2230 για κάρτα WiFi + Bluetooth
Ανάλυση HDMI (Μέγ.)	Š HDMI 2.1 Š Υποστήριξη 4K@60P HDR10
VESA	Š Τρύπα στερέωσης VESA Š Υποστηρίζει 75 x 75 και 100 x 100 mm
Μπροστινές θύρες εισόδου/εξόδου	1 x Ακουστικά 2 x USB 3.2 Gen2 Type A 1 x USB 3.2 Gen2 Type C (Alt)
Πίσω θύρες εισόδου/εξόδου	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Type C (PD IN) 1 x USB 3.2 Gen2 Type A 1 x USB 2.0 Type A Š 1 x RJ45
Αριστερές θύρες εισόδου/εξόδου	1 x Υποδοχή κλειδαριάς Kensington
Τροφοδοτικό	Είσοδος: AC 100-240V Έξοδος: DC 20V/5A, 100W (Type-C PD)
Υποστηριζόμενο λειτουργικό σύστημα	Win11 64 bits
Περιβάλλον	Θερμοκρασία λειτουργίας 0°C έως 35°C Θερμοκρασία αποθήκευσης -20°C έως +60°C

Περιεχόμενα συσκευασίας

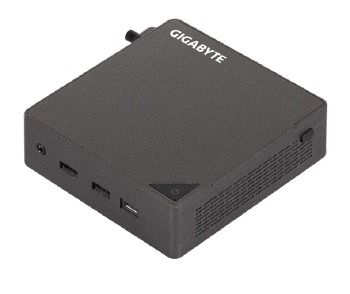

GB-BR Bare-bone

• Δεν περιλαμβάνει κανένα από τα ακόλουθα: Μνήμη M.2 (2280), SO-DIMM/CSO-DIMM

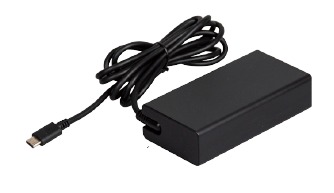

Προσαρμογέας 100W & Καλώδιο ρεύματος (20 Vdc, 5,0A)

Το προϊόν πρέπει να χρησιμοποιείται με το παρεχόμενο καλώδιο ρεύματος. Το παρεχόμενο καλώδιο ρεύματος δεν πρέπει να χρησιμοποιείται με άλλα προϊόντα.

Οδηγός γρήγορης εκκίνησης

Βάση στήριξης VESA & 6 x Βίδες

Βίδα σύσφιξης καλωδίου

DDR PAD

Εμφάνιση συστήματος

Εξοικειωθείτε με τη μονάδα σας

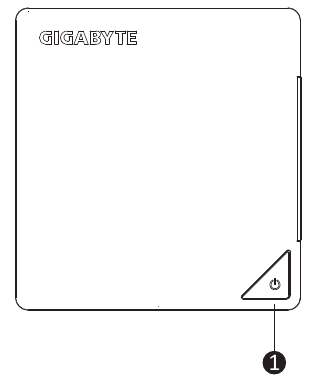

Επάνω όψη

1. Κουμπί ενεργοποίησης

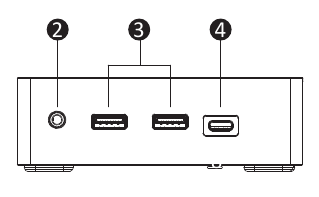

Μπροστινή όψη

2. Ακουστικά
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

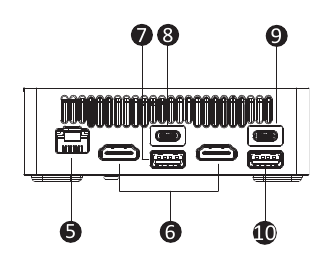

Πίσω όψη

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

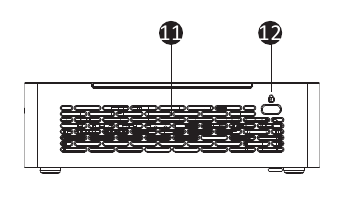

Αριστερή όψη

11. Τρύπα εξαερισμού
12. Θέση κλειδαριάς Kensington

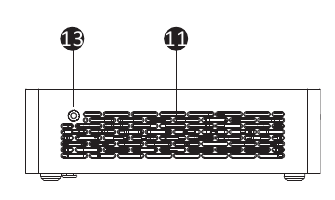

Δεξιά όψη

11. Τρύπα εξαερισμού

13. Οπή βίδας σύσφιξης καλωδίου

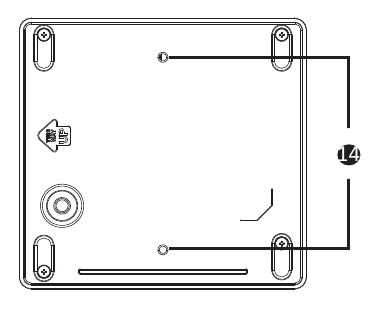

Κάτω όψη

14. Οπή βίδας VESA

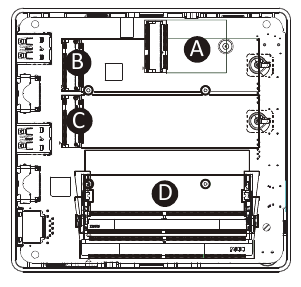

Ορισμός ακίδας

1. Σύνδεση Wi-Fi
2. Υποδοχή M.2 M Key 2280 SSD (PCIe 4.0 x4 ή SATA)
3. Υποδοχή M.2 M Key 2280 SSD (PCIe 4.0 x4) (PCIe 5.0 x4, έτοιμος σχεδιασμός)
4. Υποδοχές DDR SO-DIMM / CSO-DIMM

ΣΗΜΕΙΩΣΗ!
Η ενσωμάτωση της ασύρματης μονάδας ενδέχεται να διαφέρει ανάλογα με την τοπική διανομή.

Εγκατάσταση υλικού συστήματος

Οδηγίες πριν από την εγκατάσταση
Τα εξαρτήματα του υπολογιστή και οι πλακέτες ηλεκτρονικών κυκλωμάτων μπορεί να υποστούν ζημιά από ηλεκτροστατική εκφόρτιση. Η εργασία σε υπολογιστές που είναι ακόμη συνδεδεμένοι σε τροφοδοτικό μπορεί να είναι εξαιρετικά επικίνδυνη. Ακολουθήστε τις απλές οδηγίες παρακάτω για να αποφύγετε ζημιά στον υπολογιστή σας ή τραυματισμό του εαυτού σας.

• Αποσυνδέετε πάντα τον υπολογιστή από την πρίζα όταν εργάζεστε στο εσωτερικό της θήκης του υπολογιστή.
• Εάν είναι δυνατόν, να φοράτε έναν γειωμένο ιμάντα καρπού όταν εργάζεστε στο εσωτερικό της θήκης του υπολογιστή. Εναλλακτικά, εκφορτίστε τον στατικό ηλεκτρισμό αγγίζοντας το γυμνό μεταλλικό σύστημα της θήκης του υπολογιστή ή το γυμνό μεταλλικό σώμα οποιασδήποτε άλλης γειωμένης συσκευής.
• Κρατάτε τις πλακέτες ηλεκτρονικών κυκλωμάτων μόνο από τις άκρες. Μην αγγίζετε τα εξαρτήματα στην πλακέτα, εκτός εάν είναι απαραίτητο. Μην λυγίζετε ή καταποείτε την πλακέτα κυκλωμάτων.
• Αφήστε όλα τα εξαρτήματα μέσα στη στατική συσκευασία μέχρι να είστε έτοιμοι να χρησιμοποιήσετε το εξάρτημα για την εγκατάσταση.

Αφαίρεση του κάτω καλύμματος

Πριν αφαιρέσετε το κάτω κάλυμμα

• Βεβαιωθείτε ότι το σύστημα δεν είναι ενεργοποιημένο ή συνδεδεμένο στην τροφοδοσία AC.

Ακολουθήστε αυτές τις οδηγίες για να αφαιρέσετε/εγκαταστήσετε το κάτω κάλυμμα:

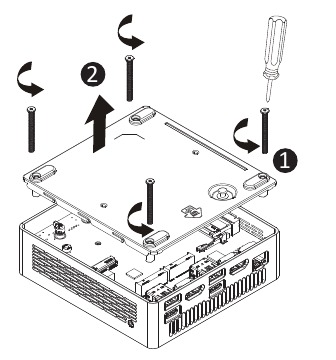

1. Ξεβιδώστε και αφαιρέστε το κάτω κάλυμμα από το σύστημα.

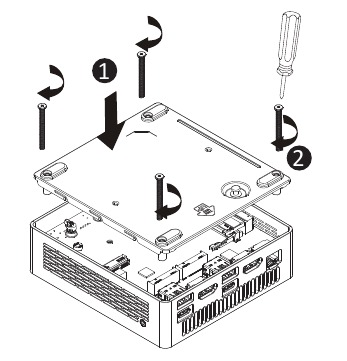

2. Επανατοποθετήστε το κάτω κάλυμμα στο σύστημα.

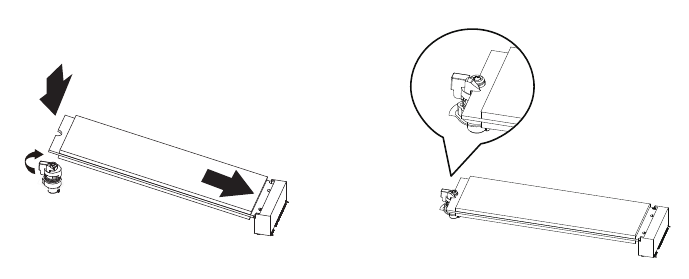

Εγκατάσταση του M.2 SSD

Η μη σωστή απενεργοποίηση του συστήματος πριν ξεκινήσετε την εγκατάσταση εξαρτημάτων μπορεί να προκαλέσει σοβαρές ζημιές.

Ακολουθήστε αυτές τις οδηγίες για να εγκαταστήσετε το M.2 SSD:

1. Εισαγάγετε προσεκτικά το M.2 SSD στην υποδοχή.
2. Πιέστε προς τα κάτω μέχρι να κουμπώσει το M.2 SSD στη θέση του.
3. Βεβαιωθείτε ότι το κλιπ M.2 είναι σωστά ασφαλισμένο στο M.2 SSD.

ΣΗΜΕΙΩΣΗ!
Οι εικόνες της εγκατάστασης του M.2 SSD που εμφανίζονται είναι μόνο για αναφορά. Ακολουθήστε τα βήματα εγκατάστασης της πραγματικής αγοράς.

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι το σύστημα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Ακολουθήστε αυτές τις οδηγίες για να εγκαταστήσετε τη μνήμη (SO-DIMM/CSO-DIMM DDR5):

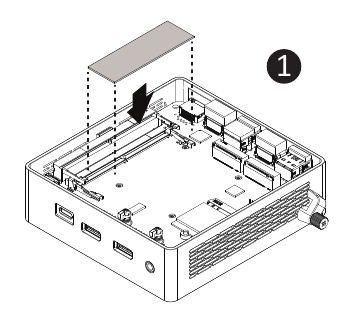

1. Όταν χρησιμοποιείτε τις ακόλουθες προδιαγραφές DDR, εφαρμόστε το DDR PAD στη μητρική πλακέτα.

2. Εισαγάγετε προσεκτικά τις μονάδες μνήμης SO-DIMM/CSO-DIMM.

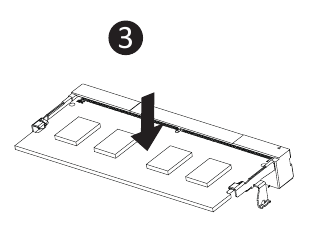

3. Πιέστε προς τα κάτω μέχρι να κουμπώσουν οι μονάδες στη θέση τους.


ΣΗΜΕΙΩΣΗ! Ανατρέξτε στο QVL. Τα DDR5 5600 48 GB και άνω πρέπει να εφαρμόσουν το DDR PAD.

Αφαίρεση της ασύρματης μονάδας

Ακολουθήστε αυτές τις οδηγίες για να αφαιρέσετε την μονάδα WiFi:

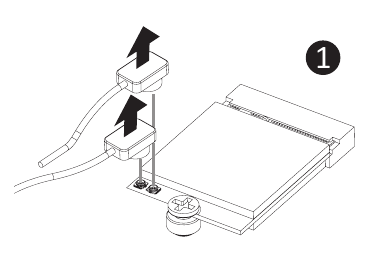

1. Αποσυνδέστε τις δύο κεραίες ανασηκώνοντας χειροκίνητα τα κλιπ που τις συγκρατούν στη θέση τους.

2. Αφαιρέστε τη βίδα στη μέση.

3. Τραβήξτε προσεκτικά την ασύρματη μονάδα από την υποδοχή.


Ρύθμιση BIOS

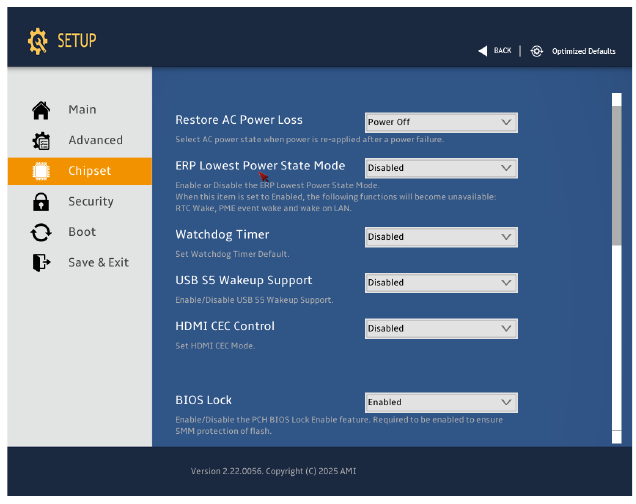

Λειτουργία ενεργοποίησης USB

Επιτρέπει την ενεργοποίηση της συσκευής μέσω USB. Χρήσιμο όταν είναι τοποθετημένο πίσω από μια οθόνη ή τηλεόραση

Ακολουθήστε αυτές τις οδηγίες για να ενεργοποιήσετε την ενεργοποίηση USB:

1. Πατήστε "Del" κατά την εκκίνηση της συσκευής για να εισέλθετε στο BIOS.
2. Επιλέξτε "Chipset" (Chipset) από το μενού.
3. Διαμορφώστε με μη αυτόματο τρόπο τις ρυθμίσεις "USB S5 Wakeup Support" σε "Enable" (Ενεργοποίηση).
4. Πατήστε F4 για να αποθηκεύσετε και να εξέλθετε.

Πληροφορίες Ασφάλειας και Κανονισμών

• Αυτό το προϊόν πρέπει να γειωθεί με το φις στο καλώδιο τροφοδοσίας του προσαρμογέα συνδεδεμένο σε μια πρίζα με σύνδεση γείωσης. Κίνδυνος έκρηξης εάν η μπαταρία αντικατασταθεί με λάθος τύπο. Οι μπαταρίες πρέπει να ανακυκλώνονται όπου είναι δυνατόν. Η απόρριψη των χρησιμοποιημένων μπαταριών πρέπει να γίνεται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.
• Πριν ανοίξετε το πλαίσιο για να αλλάξετε ένα εσωτερικό εξάρτημα, πρέπει να απενεργοποιήσετε τη συσκευή και να την αφήσετε να κρυώσει για τουλάχιστον 10 λεπτά.
• Η αποτυχία χρήσης του παρεχόμενου τροφοδοτικού Model GB-BR μπορεί να παραβιάσει τη συμμόρφωση με τους κανονισμούς και μπορεί να εκθέσει τον χρήστη σε κινδύνους για την ασφάλεια.

Συμβάσεις
Οι ακόλουθες συμβάσεις χρησιμοποιούνται σε αυτόν τον οδηγό χρήσης:

	ΣΗΜΕΙΩΣΗ! Δίνει κομμάτια πρόσθετων πληροφοριών που σχετίζονται με το τρέχον θέμα.
	Δίνει προληπτικά μέτρα για την αποφυγή πιθανών προβλημάτων υλικού ή λογισμικού.
	Σας ειδοποιεί για τυχόν ζημιές που μπορεί να προκύψουν από την εκτέλεση ή μη συγκεκριμένων ενεργειών.

Δήλωση συμβόλου

Θερμή επιφάνεια. Μην αγγίζετε.

Υποστήριξη
Επισκεφθείτε τη διεύθυνση https://www.gigabyte.com/support-downloads/customer-service για να βρείτε τις πληροφορίες εγγύησης BRIX από την αναπτυσσόμενη λίστα ή κάνοντας κλικ στον χάρτη. Στη συνέχεια, θα κατευθυνθείτε στην αντίστοιχη σελίδα για την περιοχή σας.

• Για μια λίστα δοκιμασμένης μνήμης, M.2 SSD, ασύρματων προσαρμογέων και υποστηριζόμενου λειτουργικού συστήματος, μεταβείτε στη διεύθυνση: https://www.gigabyte.com
• Για να κατεβάσετε τα πιο πρόσφατα προγράμματα οδήγησης και τις ενημερώσεις BIOS, μεταβείτε στη διεύθυνση https://www.gigabyte.com:
• Για υποστήριξη προϊόντων, μεταβείτε στη διεύθυνση https://www.gigabyte.com:
