Manuali Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Informacione mbi sistemin

Masa paraprake për instalimin

Sistemi përmban qark elektronik dhe përbërës të shumtë delikatë të cilët mund të dëmtohen si rezultat i shkarkimit elektrostatik (ESD). Përpara instalimit, lexoni me kujdes manualin e përdoruesit dhe ndiqni këto procedura:

• Përpara instalimit, mos e hiqni ose thyeni ngjitësen S/N (Numri Serik) të pllakës amë ose ngjitësen e garancisë të ofruar nga shitësi juaj. Këto ngjitëse kërkohen për vërtetimin e garancisë.
• Gjithmonë hiqni energjinë AC duke shkëputur kordonin e rrymës nga priza e rrymës përpara se të instaloni ose hiqni pllakën amë ose përbërës të tjerë harduerësh.
• Kur lidhni përbërës harduerësh me lidhësit e brendshëm në pllakën amë, sigurohuni që ato të jenë të lidhura fort dhe në mënyrë të sigurt.
• Kur trajtoni pllakën amë, shmangni prekjen e ndonjë plumbi ose lidhësi metalik.
• Është më mirë të mbani një rrip dore për shkarkim elektrostatik (ESD) kur trajtoni përbërës elektronikë si pllaka amë, CPU ose memorje. Nëse nuk keni një rrip dore ESD, mbajeni duart tuaja të thata dhe fillimisht prekni një objekt metalik për të eliminuar elektricitetin statik.
• Përpara instalimit të pllakës amë, ju lutemi ta mbani atë sipër një jastëku antistatik ose brenda një kontejneri mbrojtës elektrostatik.
• Përpara se të shkëputni kabllon e furnizimit me energji nga pllaka amë, sigurohuni që furnizimi me energji të jetë fikur.
• Përpara se të ndizni energjinë, sigurohuni që tensioni i furnizimit me energji të jetë vendosur sipas standardit lokal të tensionit.
• Përpara se të përdorni produktin, ju lutemi verifikoni që të gjitha kabllot dhe lidhësit e energjisë të përbërësve tuaj harduerësh të jenë të lidhur.
• Për të parandaluar dëmtimin e pllakës amë, mos lejoni që vidhat të bien në kontakt me qarkun e pllakës amë ose përbërësit e saj.
• Sigurohuni që të mos ketë vida të mbetura ose përbërës metalikë të vendosur në pllakën amë ose brenda kasës së kompjuterit.
• Mos e vendosni sistemin kompjuterik në një sipërfaqe të pabarabartë.
• Mos e vendosni sistemin kompjuterik në një mjedis me temperaturë të lartë.
• Ndezja e energjisë së kompjuterit gjatë procesit të instalimit mund të çojë në dëmtimin e përbërësve të sistemit, si dhe dëm fizik për përdoruesin.
• Nëse nuk jeni i sigurt për ndonjë hap instalimi ose keni një problem në lidhje me përdorimin e produktit, ju lutemi konsultohuni me një teknik kompjuteri të certifikuar.

Specifikimet e produktit

SHËNIM:
Ne rezervojmë të drejtën për të bërë çdo ndryshim në specifikimet e produktit dhe informacionin e lidhur me produktin pa njoftim paraprak.

Dimensioni i sistemit	Š 112,6 x 119,4 x 34,4 mm, 0,5 L Š Madhësia e pllakës amë: 105 x 114,49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU deri në 13 TOPS
Memorje	Š 2 x fole SO-DIMM DDR5, 5600MHz, Maks. 96 GB Ose Š 2 x fole CSO-DIMM DDR5, 6400MHz, Maks. 96 GB
LAN	Š LAN 2,5GbE (Intel® I226V)
Grafika	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Intel® Arc™ Graphics kërkon përdorimin e memories me dy kanale 2 x SO-DIMM / CSO-DIMM)
Kartë Wifi	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R me Bluetooth 5.2
Audio	Š Realtek ALC245
Fole zgjerimi	Š 1 x fole M.2 2280 për SSD (PCIe Gen 4x4) (PCIe Gen 5x4, dizajn i gatshëm) Š 1 x fole M.2 2280 për SSD (PCIe Gen 4x4 + SATA) Š 1 x fole M.2 2230 për kartën WiFi + Bluetooth
Rezolucioni HDMI (maks.)	Š HDMI 2.1 Š Mbështet 4K@60P HDR10
VESA	Š Vrimë montimi VESA Š Mbështet 75 x 75 dhe 100 x 100 mm
I/O e përparme	1 x kufje 2 x USB 3.2 Gen2 Type A 1 x USB 3.2 Gen2 Type C (Alt)
I/O e pasme	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Type C (PD IN) 1 x USB 3.2 Gen2 Type A 1 x USB 2.0 Type A Š 1 x RJ45
I/O e majtë	1 x fole e kyçjes Kensington
Furnizimi me energji	Hyrje: AC 100-240V Dalje: DC 20V/5A, 100W (Type-C PD)
Sistemi operativ i mbështetur	Win11 64 bits
Mjedisi	Temperatura e funksionimit 0°C deri në 35°C Temperatura e ruajtjes -20°C deri në +60°C

Përmbajtja e paketës

GB-BR Bare-bone

• NUK përfshin asnjë nga sa vijon: M.2 (2280), memorja SO-DIMM/CSO-DIMM

Përshtatës 100W & Kordoni i rrymës (20 Vdc, 5,0A)

Produkti duhet të përdoret me kordonin e rrymës të përfshirë. Kordoni i rrymës i përfshirë nuk duhet të përdoret me produkte të tjera.

Udhëzues i shpejtë i fillimit

Mbajtëse montimi VESA & 6 x Vida

Vida e kapëses së telit

DDR PAD

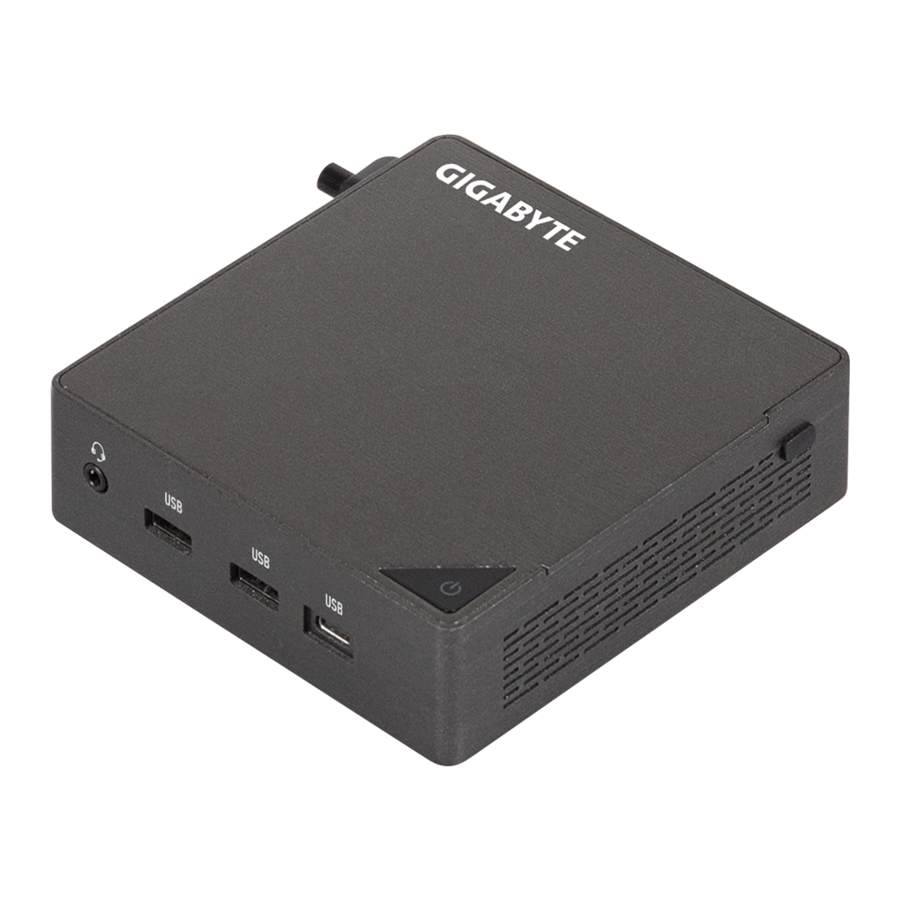

Pamja e sistemit

Njiheni me njësinë tuaj

Pamja e sipërme

1. Butoni i energjisë

Pamja e përparme

2. Kufje
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Pamja e pasme

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Pamja e majtë

11. Vrimë ajrimi
12. Foleja e kyçit Kensington

Pamja e djathtë

11. Vrimë ajrimi

13. Vrimë vidhosjeje e kapëses së telit

Pamja e poshtme

14. Vrimë vidhosjeje VESA

Përkufizimi i PIN-it

1. Lidhës Wi-Fi
2. Foleja M.2 M Key 2280 SSD (PCIe 4.0 x4 ose SATA)
3. Foleja M.2 M Key 2280 SSD (PCIe 4.0 x4) (PCIe 5.0 x4, dizajn i gatshëm)
4. Fole SO-DIMM / CSO-DIMM DDR

SHËNIM!
Përfshirja e modulit pa tela mund të ndryshojë në varësi të shpërndarjes lokale.

Instalimi i pajisjeve të sistemit

Udhëzime para instalimit
Përbërësit e kompjuterit dhe pllakat e qarkut elektronik mund të dëmtohen nga shkarkesa elektrostatike. Punimi në kompjuterë që janë ende të lidhur me një burim energjie mund të jetë jashtëzakonisht i rrezikshëm. Ndiqni udhëzimet e thjeshta më poshtë për të shmangur dëmtimin e kompjuterit tuaj ose lëndimin e vetes.

• Gjithmonë shkëputeni kompjuterin nga priza elektrike sa herë që punoni brenda kutisë së kompjuterit.
• Nëse është e mundur, vishni një rrip dore të tokëzuar kur punoni brenda kutisë së kompjuterit. Përndryshe, shkarkoni çdo elektricitet statik duke prekur sistemin metalik të zhveshur të kutisë së kompjuterit, ose trupin metalik të zhveshur të çdo pajisjeje tjetër të tokëzuar.
• Mbani pllakat e qarkut elektronik vetëm nga skajet. Mos prekni përbërësit në pllakë nëse nuk është e nevojshme ta bëni këtë. Mos e përkulni ose tendosni pllakën e qarkut.
• Lini të gjithë përbërësit brenda paketimit kundër statikes derisa të jeni gati për të përdorur përbërësin për instalimin.

Heqja e kapakut të poshtëm

Para se të hiqni kapakun e poshtëm

• Sigurohuni që sistemi nuk është i ndezur ose i lidhur me energji AC.

Ndiqni këto udhëzime për të hequr/instaluar kapakun e poshtëm:

1. Shkruani dhe hiqni kapakun e poshtëm nga sistemi.

2. Riinstaloni kapakun e poshtëm në sistem.


Instalimi i M.2 SSD

Mos fikja siç duhet e sistemit përpara se të filloni instalimin e komponentëve mund të shkaktojë dëme serioze.

Ndiqni këto udhëzime për të instaluar M.2 SSD:

1. Vendoseni me kujdes M.2 SSD në fole.
2. Shtyjeni poshtë derisa M.2 SSD të klikojë në vend.
3. Sigurohuni që kapësja M.2 është e siguruar siç duhet në M.2 SSD.

SHËNIM!
Ilustrimet e instalimit të M.2 SSD të shfaqura janë vetëm për referencë. Ju lutemi ndiqni hapat e instalimit të atyre të blera aktualisht.

Instalimi i memories

Lexoni udhëzimet e mëposhtme përpara se të filloni të instaloni memorien:

• Sigurohuni që sistemi mbështet memorien. Rekomandohet që të përdoret memorja e të njëjtit kapacitet, markë, shpejtësi dhe çipa.
• Gjithmonë fikeni kompjuterin dhe shkëputeni kordonin e energjisë nga priza elektrike përpara se të instaloni memorien për të parandaluar dëmtimin e pajisjeve.
• Modulet e memories kanë një dizajn të sigurt. Një modul memorie mund të instalohet vetëm në një drejtim. Nëse nuk jeni në gjendje të futni memorien, ndryshoni drejtimin.

Ndiqni këto udhëzime për të instaluar memorien (SO-DIMM/CSO-DIMM DDR5):

1. Kur përdorni specifikimet e mëposhtme DDR, ju lutemi aplikoni DDR PAD në pllakën amë.

2. Vendoseni me kujdes modulet e memories SO-DIMM/CSO-DIMM.

3. Shtyjeni poshtë derisa modulet të klikojnë në vend.


SHËNIM! Ju lutemi referojuni QVL. DDR5 5600 48 GB dhe më lart duhet të aplikojnë DDR PAD.

Hiqni modulin pa tela

Ndiqni këto udhëzime për të hequr modulin WiFi:

1. Shkëputni dy antenat duke hequr manualisht kapëset që i mbajnë ato në vend.

2. Hiqni vidën në mes.

3. Tërhiqeni me kujdes modulin pa tela nga foleja.


Konfigurimi i BIOS

Funksioni i ndezjes me energji USB

Lejon ndezjen e pajisjes përmes USB. E dobishme kur montohet pas një ekrani ose TV

Ndiqni këto udhëzime për të aktivizuar ndezjen me energji USB:

1. Shtypni "Del" (Fshij) gjatë fillimit të pajisjes për të hyrë në BIOS.
2. Zgjidhni "Chipset" (Çipset) nga menyja.
3. Konfiguroni manualisht cilësimet "USB S5 Wakeup Support" (Mbështetja e zgjimit USB S5) në "Enable" (Aktivizo).
4. Shtypni F4 për të ruajtur dhe dalë.

Informacione rregullatore dhe për sigurinë

• Ky produkt duhet të tokëzohet me spinën në kabllon e rrymës të adaptuesit të lidhur me një prizë elektrike me lidhje tokëzimi. Rrezik shpërthimi nëse bateria zëvendësohet me një lloj të gabuar. Bateritë duhet të riciklohen kur është e mundur. Asgjësimi i baterive të përdorura duhet të jetë në përputhje me rregulloret lokale mjedisore.
• Përpara se të hapni shasinë për të ndërruar një përbërës të brendshëm, duhet të fikni pajisjen dhe ta lini të ftohet për të paktën 10 minuta.
• Mos përdorimi i Adaptuesit të Rrymës Model GB-BR të përfshirë mund të shkelë pajtueshmërinë rregullatore dhe mund ta ekspozojë përdoruesin ndaj rreziqeve të sigurisë.

Konventat
Konventat e mëposhtme përdoren në këtë udhëzues përdoruesi:

	SHËNIM! Jep pjesë të vogla informacioni shtesë në lidhje me temën aktuale.
	Jep masa paraprake për të shmangur probleme të mundshme harduerike ose softuerike.
	Ju paralajmëron për çdo dëmtim që mund të rezultojë nga kryerja ose moskryerja e veprimeve specifike.

Deklarata e Simbolit

Sipërfaqe e nxehtë. Mos e prekni.

Mbështetje
Ju lutemi vizitoni https://www.gigabyte.com/support-downloads/customer-service për të gjetur informacionin e garancisë së BRIX tuaj nga lista zbritëse, ose duke klikuar në hartë. Më pas do të ridrejtoheni në faqen korresponduese për rajonin tuaj.

• Për një listë të memories së testuar, M.2 SSD, adaptorëve pa tela dhe OS të mbështetur, shkoni te:https://www.gigabyte.com
• Për të shkarkuar drejtuesit dhe përditësimet më të fundit të BIOS-it, shkoni tehttps://www.gigabyte.com:
• Për mbështetje të produktit, shkoni tehttps://www.gigabyte.com:

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H
