Priročnik za Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Informacije o sistemu

Varnostni ukrepi pri namestitvi

Sistem vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:

• Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijske številke) na matični plošči ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
• Pred namestitvijo ali odstranjevanjem matične plošče ali drugih komponent strojne opreme vedno izklopite napajanje iz električnega omrežja tako, da iztaknete napajalni kabel iz vtičnice.
• Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči pazite, da so tesno in varno priključeni.
• Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih vodnikov ali priključkov.
• Pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, je najbolje nositi zapestni trak za elektrostatično razelektritev (ESD). Če nimate zapestnega traku ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
• Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v posodo za zaščito pred elektrostatično razelektritvijo.
• Preden iztaknete kabel napajalnika iz matične plošče, se prepričajte, da je napajalnik izklopljen.
• Preden vklopite napajanje, se prepričajte, da je napajalna napetost nastavljena v skladu z lokalnim standardom napetosti.
• Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaših komponent strojne opreme priključeni.
• Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
• Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
• Ne postavljajte računalniškega sistema na neravno površino.
• Ne postavljajte računalniškega sistema v okolje z visoko temperaturo.
• Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
• Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s pooblaščenim računalniškim tehnikom.

Specifikacije izdelka

OPOMBA:
Pridržujemo si pravico do kakršnih koli sprememb specifikacij izdelka in informacij v zvezi z izdelkom brez predhodnega obvestila.

Dimenzija sistema	Š 112,6 x 119,4 x 34,4 mm, 0,5 L Š Velikost matične plošče: 105 x 114,49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU do 13 TOPS
Pomnilnik	Š 2 x SO-DIMM DDR5 reže, 5600MHz, največ 96GB Ali Š 2 x CSO-DIMM DDR5 reže, 6400MHz, največ 96GB
LAN	Š 2.5GbE LAN (Intel® I226V)
Grafika	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Intel® Arc™ Graphics zahteva uporabo 2 x SO-DIMM / CSO-DIMM dvokanalnega pomnilnika)
Wifi kartica	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R z Bluetooth 5.2
Zvok	Š Realtek ALC245
Razširitvene reže	Š 1 x M.2 2280 reža za SSD (PCIe Gen 4x4) (PCIe Gen 5x4, pripravljena zasnova) Š 1 x M.2 2280 reža za SSD (PCIe Gen 4x4 + SATA) Š 1 x M.2 2230 reža za WiFi + Bluetooth kartico
HDMI ločljivost (maks.)	Š HDMI 2.1 Š Podpora za 4K@60P HDR10
VESA	Š VESA montažna luknja Š Podpira 75 x 75 in 100 x 100 mm
Sprednji V/I	1 x Slušalke 2 x USB 3.2 Gen2 Type A 1 x USB 3.2 Gen2 Type C (Alt)
Zadnji V/I	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Type C (PD IN) 1 x USB 3.2 Gen2 Type A 1 x USB 2.0 Type A Š 1 x RJ45
Levi V/I	1 x Reža za ključavnico Kensington
Napajalnik	Vhod: AC 100-240V Izhod: DC 20V/5A, 100W (Type-C PD)
Podprti OS	Win11 64 bitov
Okolje	Delovna temperatura 0°C do 35°C Temperatura skladiščenja -20°C do +60°C

Vsebina paketa

GB-BR Bare-bone

• NE vključuje ničesar od naslednjega: M.2 (2280), SO-DIMM/CSO-DIMM pomnilnik

100W adapter in napajalni kabel (20 Vdc, 5,0A)

Izdelek je treba uporabljati s priloženim napajalnim kablom. Priloženega napajalnega kabla ne smete uporabljati z drugimi izdelki.

Navodila za hiter začetek

VESA nosilec in 6 x vijaki

Vijak za žično objemko

DDR PAD

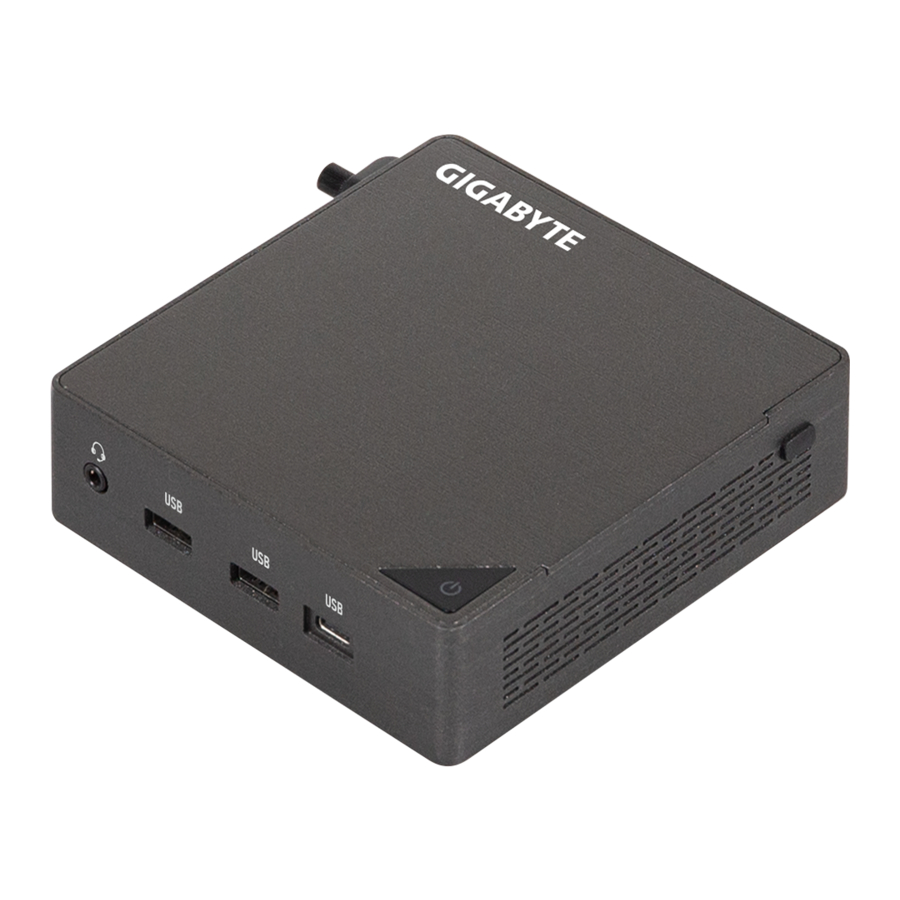

Videz sistema

Spoznajte svojo enoto

Pogled od zgoraj

1. Gumb za vklop

Pogled od spredaj

2. Slušalke
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Pogled od zadaj

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Pogled od leve

11. Prezračevalna luknja
12. Reža za ključavnico Kensington

Pogled od desne

11. Prezračevalna luknja

13. Luknja za vijak žične objemke

Pogled od spodaj

14. Luknja za vijak VESA

Definicija PIN

1. Priključek za Wi-Fi
2. Reža za M.2 M Key 2280 SSD (PCIe 4.0 x4 ali SATA)
3. Reža za M.2 M Key 2280 SSD (PCIe 4.0 x4) (PCIe 5.0 x4, pripravljena zasnova)
4. Reže za DDR SO-DIMM / CSO-DIMM

OPOMBA!
Vključitev brezžičnega modula se lahko razlikuje glede na lokalno distribucijo.

Namestitev sistemske strojne opreme

Navodila pred namestitvijo
Elektrostatična razelektritev lahko poškoduje računalniške komponente in elektronska vezja. Delo na računalnikih, ki so še vedno priključeni na napajalnik, je lahko izjemno nevarno. Sledite spodnjim preprostim navodilom, da se izognete poškodbam računalnika ali poškodbam sebe.

• Vedno odklopite računalnik iz električne vtičnice, kadar koli delate v ohišju računalnika.
• Če je mogoče, nosite ozemljen zapestni pas, ko delate v ohišju računalnika. Lahko pa izpraznite statično elektriko tako, da se dotaknete golega kovinskega sistema ohišja računalnika ali golega kovinskega ohišja katerega koli drugega ozemljenega aparata.
• Elektronska vezja držite samo za robove. Ne dotikajte se komponent na plošči, razen če je to potrebno. Ne upogibajte ali obremenjujte vezja.
• Vse komponente pustite v embalaži, odporni proti statični elektriki, dokler niste pripravljeni uporabiti komponente za namestitev.

Odstranjevanje spodnjega pokrova

Preden odstranite spodnji pokrov

• Prepričajte se, da sistem ni vklopljen ali priključen na napajanje AC.

Sledite tem navodilom za odstranitev/namestitev spodnjega pokrova:

1. Odvijte in odstranite spodnji pokrov s sistema.

2. Ponovno namestite spodnji pokrov na sistem.


Nameščanje M.2 SSD

Če pred začetkom nameščanja komponent ne izklopite pravilno sistema, lahko pride do resne škode.

Sledite tem navodilom za namestitev M.2 SSD:

1. Previdno vstavite M.2 SSD v režo.
2. Pritisnite navzdol, dokler se M.2 SSD ne zaskoči.
3. Prepričajte se, da je sponka M.2 pravilno pritrjena na M.2 SSD.

OPOMBA!
Ilustracije namestitve M.2 SSD, ki so prikazane, so samo za referenco. Sledite korakom namestitve dejanskega kupljenega.

Nameščanje pomnilnika

Preden začnete nameščati pomnilnik, preberite naslednje smernice:

• Prepričajte se, da sistem podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik iste zmogljivosti, blagovne znamke, hitrosti in čipov.
• Vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, preden namestite pomnilnik, da preprečite poškodbe strojne opreme.
• Pomnilniški moduli imajo varno zasnovo. Pomnilniški modul lahko namestite samo v eno smer. Če ne morete vstaviti pomnilnika, zamenjajte smer.

Sledite tem navodilom za namestitev pomnilnika (SO-DIMM/CSO-DIMM DDR5):

1. Ko uporabljate naslednje specifikacije DDR, nanesite blazinico DDR na matično ploščo.

2. Previdno vstavite pomnilniške module SO-DIMM/CSO-DIMM.

3. Pritisnite navzdol, dokler se moduli ne zaskoči.


OPOMBA! Oglejte si QVL. DDR5 5600 48 GB in več morajo uporabljati blazinico DDR.

Odstranite brezžični modul

Sledite tem navodilom za odstranitev modula WiFi:

1. Odklopite dve anteni tako, da ročno dvignete sponke, ki ju držijo na mestu.

2. Odstranite vijak na sredini.

3. Previdno povlecite brezžični modul iz reže.


Nastavitev BIOS

Funkcija vklopa USB

Omogoča vklop naprave prek USB. Uporabno, ko je nameščen za zaslonom ali televizorjem

Sledite tem navodilom za omogočitev vklopa USB:

1. Pritisnite "Del" med zagonom naprave za vstop v BIOS.
2. V meniju izberite "Chipset" (Čipovje).
3. Ročno konfigurirajte nastavitve "USB S5 Wakeup Support" na "Enable" (Omogoči).
4. Pritisnite F4 za shranjevanje in izhod.

Informacije o varnosti in predpisih

• Ta izdelek mora biti ozemljen s priključkom na napajalnem kablu adapterja, ki je priključen na električno vtičnico z ozemljitveno povezavo. Nevarnost eksplozije, če baterijo zamenjate z napačno vrsto. Baterije je treba reciklirati, kjer je to mogoče. Odlaganje izrabljenih baterij mora biti v skladu z lokalnimi okoljskimi predpisi.
• Preden odprete ohišje za zamenjavo notranje komponente, morate napravo izklopiti in pustiti, da se ohladi vsaj 10 minut.
• Neuporaba priloženega napajalnika Model GB-BR lahko krši skladnost s predpisi in lahko uporabnika izpostavi varnostnim nevarnostim.

Konvencije
V tem uporabniškem priročniku se uporabljajo naslednje konvencije:

	OPOMBA! Ponuja delčke dodatnih informacij, povezanih s trenutno temo.
	Navaja previdnostne ukrepe za izogibanje možnim težavam s strojno ali programsko opremo.
	Opozarja vas na kakršno koli škodo, ki bi lahko nastala zaradi izvajanja ali neizvajanja določenih dejanj.

Izjava o simbolih

Vroča površina. Ne dotikajte se.

Podpora
Obiščite https://www.gigabyte.com/support-downloads/customer-service, da poiščete informacije o garanciji za svoj BRIX na spustnem seznamu ali s klikom na zemljevid. Nato boste preusmerjeni na ustrezno stran za vašo regijo.

• Za seznam preizkušenih pomnilnikov, M.2 SSD, brezžičnih adapterjev in podprtih operacijskih sistemov pojdite na: https://www.gigabyte.com
• Za prenos najnovejših gonilnikov in posodobitev BIOS-a pojdite na: https://www.gigabyte.com:
• Za podporo izdelku pojdite na: https://www.gigabyte.com:
