„Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H“ vadovas

Sistemos informacija

Atsargumo priemonės diegiant

Sistemoje yra daug subtilių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami atidžiai perskaitykite vartotojo vadovą ir atlikite šias procedūras:

• Prieš diegdami nenuimkite ir nepažeiskite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantijos lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
• Prieš įdėdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus, visada atjunkite kintamosios srovės maitinimą ištraukdami maitinimo laidą iš maitinimo lizdo.
• Jungdami aparatinės įrangos komponentus prie vidinių pagrindinės plokštės jungčių, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
• Dirbdami su pagrindine plokšte, venkite liesti metalinius laidus ar jungtis.
• Geriausia dėvėti elektrostatinės iškrovos (ESD) riešo dirželį dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU arba atmintis. Jei neturite ESD riešo dirželio, laikykite rankas sausas ir pirmiausia palieskite metalinį daiktą, kad pašalintumėte statinę elektros energiją.
• Prieš įdėdami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba įdėkite į elektrostatinį ekranavimo konteinerį.
• Prieš atjungdami maitinimo šaltinio laidą nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
• Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
• Prieš naudodami gaminį, patikrinkite, ar visi jūsų aparatinės įrangos komponentų laidai ir maitinimo jungtys yra prijungti.
• Kad nepažeistumėte pagrindinės plokštės, neleiskite, kad varžtai liestųsi su pagrindinės plokštės grandine ar jos komponentais.
• Įsitikinkite, kad ant pagrindinės plokštės arba kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
• Nestatykite kompiuterinės sistemos ant nelygaus paviršiaus.
• Nestatykite kompiuterinės sistemos aukštos temperatūros aplinkoje.
• Kompiuterio maitinimo įjungimas diegimo proceso metu gali sugadinti sistemos komponentus ir fiziškai pakenkti naudotojui.
• Jei nesate tikri dėl bet kokių diegimo veiksmų arba turite problemų, susijusių su gaminio naudojimu, pasikonsultuokite su sertifikuotu kompiuterių techniku.

Produkto specifikacijos

PASTABA:
Pasiliekame teisę be išankstinio įspėjimo keisti gaminio specifikacijas ir su gaminiu susijusią informaciją.

Sistemos matmenys	Š 112,6 x 119,4 x 34,4 mm, 0,5 l Š Pagrindinės plokštės dydis: 105 x 114,49 mm
CPU	GB-BRU7-255H „Intel® Core™ Ultra 7“ procesorius 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H „Intel® Core™ Ultra 5“ procesorius 225H 14C, 4P+8E+2LPE, 28W
NPU	Š „Intel® AI Boost NPU“ iki 13 TOPS
Atmintis	Š 2 x SO-DIMM DDR5 lizdai, 5600MHz, maks. 96 GB Arba Š 2 x CSO-DIMM DDR5 lizdai, 6400MHz, maks. 96 GB
LAN	Š 2,5 GbE LAN („Intel® I226V“)
Grafika	GB-BRU7-255H „Intel® Arc™ 140T“ GPU GB-BRU5-225H „Intel® Arc™ 130T“ GPU (Norint naudoti „Intel® Arc™ Graphics“, reikia naudoti 2 x SO-DIMM / CSO-DIMM dviejų kanalų atmintį)
„Wifi“ kortelė	Š RTL8922AE Š „Wi-Fi 7“; 802.11 a/b/g/n/ac WLAN 2T2R su „Bluetooth 5.2“
Garsas	Š „Realtek ALC245“
Išplėtimo lizdai	Š 1 x M.2 2280 lizdas SSD (PCIe Gen 4x4) (PCIe Gen 5x4, paruoštas dizainas) Š 1 x M.2 2280 lizdas SSD (PCIe Gen 4x4 + SATA) Š 1 x M.2 2230 lizdas „WiFi“ + „Bluetooth“ kortelei
HDMI skiriamoji geba (maks.)	Š HDMI 2.1 Š Palaiko 4K@60P HDR10
VESA	Š VESA tvirtinimo anga Š Palaiko 75 x 75 ir 100 x 100 mm
Priekinis I/O	1 x ausinės 2 x USB 3.2 Gen2 A tipo 1 x USB 3.2 Gen2 C tipo (Alt)
Galinis I/O	2 x HDMI (TMDS ir CEC) 1 x USB4 1 x USB 3.2 Gen2 C tipo (PD IN) 1 x USB 3.2 Gen2 A tipo 1 x USB 2.0 A tipo Š 1 x RJ45
Kairysis I/O	1 x „Kensington“ užrakto lizdas
Maitinimo šaltinis	Įvestis: AC 100–240 V Išvestis: DC 20 V/5 A, 100 W (C tipo PD)
Palaikoma OS	„Win11“ 64 bitų
Aplinka	Darbinė temperatūra nuo 0 °C iki 35 °C Laikymo temperatūra nuo -20 °C iki +60 °C

Pakuotės turinys

GB-BR plikas korpusas

• Į komplektą neįeina: M.2 (2280), SO-DIMM/CSO-DIMM atmintis

100 W adapteris ir maitinimo laidas (20 Vdc, 5,0 A)

Gaminį reikia naudoti su pridedamu maitinimo laidu. Pridedamas maitinimo laidas neturėtų būti naudojamas su kitais gaminiais.

Greitos pradžios vadovas

VESA tvirtinimo laikiklis ir 6 x varžtai

Laido spaustuko varžtas

DDR PAD

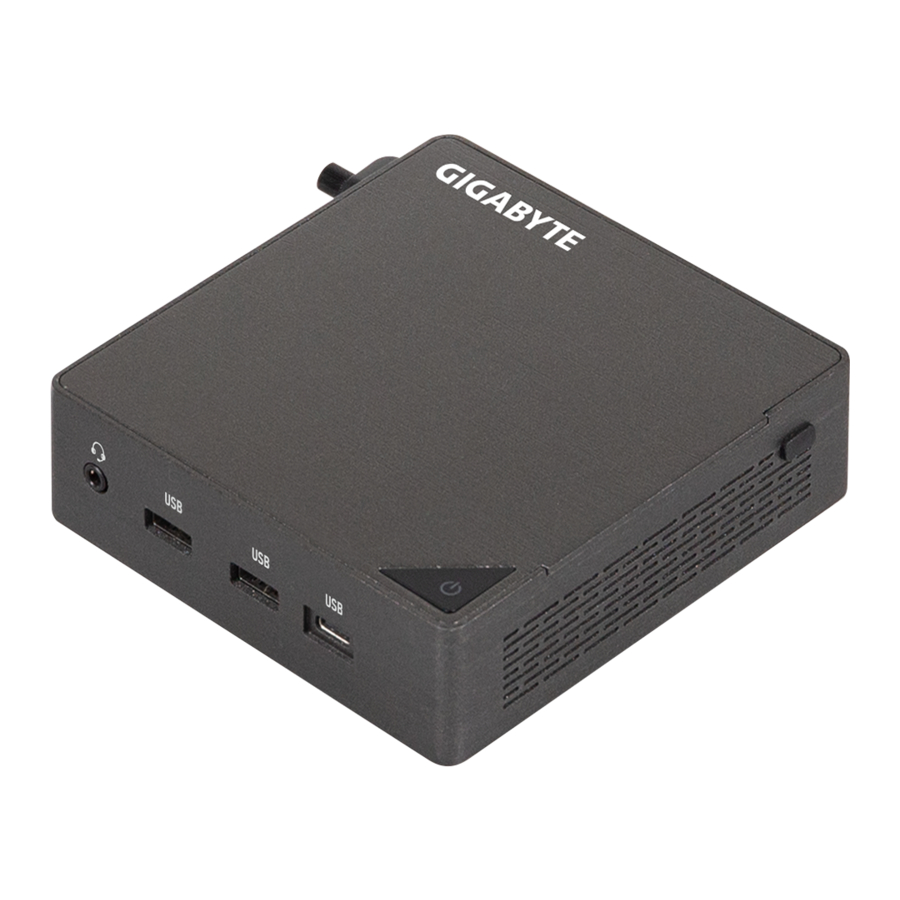

Sistemos išvaizda

Susipažinimas su įrenginiu

Vaizdas iš viršaus

1. Įjungimo mygtukas

Vaizdas iš priekio

2. Ausinės
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Vaizdas iš galo

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Vaizdas iš kairės pusės

11. Ventiliacijos anga
12. Kensington užrakto lizdas

Vaizdas iš dešinės pusės

11. Ventiliacijos anga

13. Laido spaustuko varžto anga

Vaizdas iš apačios

14. VESA varžto anga

PIN apibrėžimas

1. „Wi-Fi“ jungtis
2. M.2 M Key 2280 SSD lizdas (PCIe 4.0 x4 arba SATA)
3. M.2 M Key 2280 SSD lizdas (PCIe 4.0 x4) (PCIe 5.0 x4, paruoštas dizainas)
4. DDR SO-DIMM / CSO-DIMM lizdai

PASTABA!
Belaidžio ryšio modulio įtraukimas gali skirtis priklausomai nuo vietinio platinimo.

Sistemos aparatinės įrangos diegimas

Nurodymai prieš diegiant
Kompiuterio komponentai ir elektroninės plokštės gali būti pažeistos elektrostatinės iškrovos. Dirbti su kompiuteriais, kurie vis dar prijungti prie maitinimo šaltinio, gali būti labai pavojinga. Laikykitės toliau pateiktų paprastų nurodymų, kad nepažeistumėte kompiuterio arba nesusižeistumėte patys.

• Visada atjunkite kompiuterį nuo maitinimo lizdo, kai dirbate kompiuterio korpuso viduje.
• Jei įmanoma, dirbdami kompiuterio korpuso viduje dėvėkite įžemintą riešo dirželį. Arba iškraukite bet kokį statinį elektros krūvį prisiliesdami prie nepadengto metalinio kompiuterio korpuso arba nepadengto metalinio bet kurio kito įžeminto prietaiso korpuso.
• Laikykite elektronines plokštes tik už kraštų. Nelieskite komponentų ant plokštės, nebent tai būtina. Nelankstykite ir neapkraukite plokštės.
• Laikykite visus komponentus antistatinėje pakuotėje, kol būsite pasirengę naudoti komponentą diegimui.

Apatinio dangtelio nuėmimas

Prieš nuimdami apatinį dangtelį

• Įsitikinkite, kad sistema nėra įjungta arba prijungta prie kintamosios srovės maitinimo šaltinio.

Vykdykite šias instrukcijas, norėdami nuimti/įdiegti apatinį dangtelį:

1. Atsukite ir nuimkite apatinį dangtelį nuo sistemos.

2. Iš naujo įdiekite apatinį dangtelį į sistemą.


M.2 SSD diegimas

Netinkamai išjungus sistemą prieš pradedant diegti komponentus, galite rimtai ją sugadinti.

Vykdykite šias instrukcijas, norėdami įdiegti M.2 SSD:

1. Atsargiai įkiškite M.2 SSD į lizdą.
2. Spauskite žemyn, kol M.2 SSD užsifiksuos.
3. Įsitikinkite, kad M.2 spaustukas tinkamai pritvirtintas prie M.2 SSD.

PASTABA!
Parodytos M.2 SSD diegimo iliustracijos yra tik informacinės. Laikykitės faktinio įsigyto diegimo veiksmų.

Atminties diegimas

Prieš pradėdami diegti atmintį, perskaitykite toliau pateiktas gaires:

• Įsitikinkite, kad sistema palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, spartos ir mikroschemų atmintį.
• Prieš diegdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos sugadinimo.
• Atminties moduliai turi apsaugos nuo klaidų dizainą. Atminties modulį galima įdiegti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Vykdykite šias instrukcijas, norėdami įdiegti atmintį (SO-DIMM/CSO-DIMM DDR5):

1. Naudodami šias DDR specifikacijas, uždėkite DDR PAD ant pagrindinės plokštės.

2. Atsargiai įkiškite SO-DIMM/CSO-DIMM atminties modulius.

3. Spauskite žemyn, kol moduliai užsifiksuos.


PASTABA! Žr. QVL. DDR5 5600 48 GB ir didesnei talpai reikia naudoti DDR PAD.

Belaidžio ryšio modulio pašalinimas

Vykdykite šias instrukcijas, norėdami pašalinti „WiFi“ modulį:

1. Atjunkite dvi antenas rankiniu būdu pakeldami spaustukus, kurie jas laiko.

2. Pašalinkite varžtą viduryje.

3. Atsargiai ištraukite belaidžio ryšio modulį iš lizdo.


BIOS sąranka

USB maitinimo įjungimo funkcija

Leidžia įrenginiui įsijungti per USB. Naudinga montuojant už ekrano ar televizoriaus

Vykdykite šias instrukcijas, norėdami įjungti USB maitinimą:

1. Norėdami įeiti į BIOS, įrenginio paleidimo metu paspauskite "Del" (ištrinti).
2. Meniu pasirinkite "Chipset" (lustų rinkinys).
3. Rankiniu būdu sukonfigūruokite "USB S5 Wakeup Support" (USB S5 pažadinimo palaikymas) nustatymus į "Enable" (įjungti).
4. Norėdami išsaugoti ir išeiti, paspauskite F4.

Saugos ir reguliavimo informacija

• Šis produktas turi būti įžemintas, adapterio maitinimo laido kištuką prijungus prie maitinimo lizdo su įžeminimo jungtimi. Bateriją pakeitus netinkamo tipo baterija, kyla sprogimo pavojus. Baterijos, jei įmanoma, turėtų būti perdirbamos. Panaudotos baterijos turi būti šalinamos laikantis vietinių aplinkosaugos taisyklių.
• Prieš atidarydami važiuoklę, kad pakeistumėte vidinį komponentą, turite išjungti įrenginį ir leisti jam atvėsti mažiausiai 10 minučių.
• Jei nenaudosite pridedamo Model GB-BR maitinimo adapterio, galite pažeisti atitikties reikalavimus ir sukelti pavojų vartotojo saugumui.

Sutartys
Šiame vartotojo vadove naudojamos šios sutartys:

	PASTABA! Pateikia papildomos informacijos apie dabartinę temą.
	Pateikia atsargumo priemones, kad būtų išvengta galimų aparatūros ar programinės įrangos problemų.
	Įspėja apie bet kokią žalą, kuri gali atsirasti dėl konkrečių veiksmų atlikimo arba neatlikimo.

Simbolio pareiškimas

Karštas paviršius. Nelieskite.

Palaikymas
Apsilankykite https://www.gigabyte.com/support-downloads/customer-service, kad rastumėte savo BRIX garantijos informaciją iš išskleidžiamojo sąrašo arba spustelėdami žemėlapį. Tada būsite nukreipti į atitinkamą puslapį jūsų regionui.

• Norėdami pamatyti testuotos atminties, M.2 SSD, belaidžių adapterių ir palaikomų OS sąrašą, eikite į:https://www.gigabyte.com
• Norėdami atsisiųsti naujausius tvarkyklių ir BIOS atnaujinimus, eikite įhttps://www.gigabyte.com:
• Norėdami gauti produktų palaikymą, eikite įhttps://www.gigabyte.com:

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
