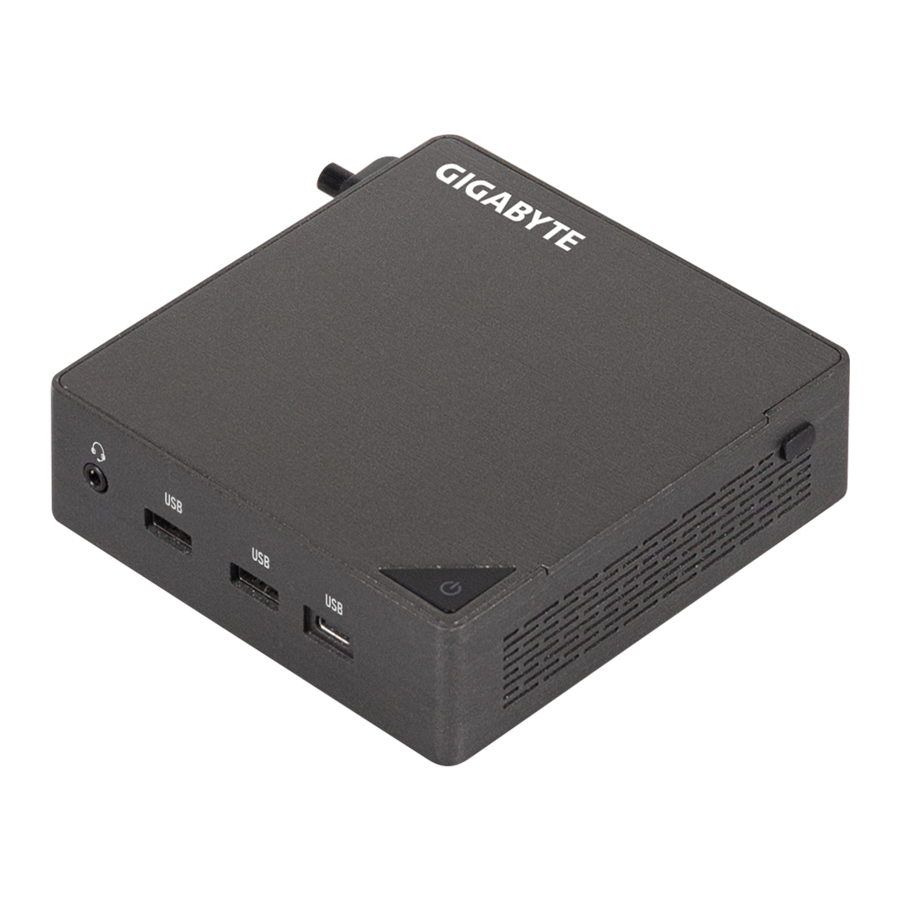

Priručnik za Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Informacije o sustavu

Mjere opreza pri instalaciji

Sustav sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

• Prije instalacije nemojte uklanjati ili oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao prodavač. Ove su naljepnice potrebne za validaciju jamstva.
• Uvijek isključite napajanje izmjeničnom strujom tako da iskopčate kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
• Prilikom spajanja hardverskih komponenti na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
• Prilikom rukovanja matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili konektora.
• Najbolje je nositi remen za zapešće za elektrostatsko pražnjenje (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD remen za zapešće, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
• Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za zaštitu od elektrostatskog pražnjenja.
• Prije isključivanja kabela za napajanje iz matične ploče, provjerite je li napajanje isključeno.
• Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
• Prije korištenja proizvoda provjerite jesu li svi kabeli i priključci za napajanje vaših hardverskih komponenti spojeni.
• Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt s krugom matične ploče ili njezinim komponentama.
• Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
• Nemojte postavljati računalni sustav na neravnu površinu.
• Nemojte postavljati računalni sustav u okruženje s visokom temperaturom.
• Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
• Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se certificiranom računalnom tehničaru.

Specifikacije proizvoda

NAPOMENA:
Zadržavamo pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

Dimenzije sustava	Š 112,6 x 119,4 x 34,4 mm, 0,5 L Š Veličina matične ploče: 105 x 114,49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU do 13 TOPS
Memorija	Š 2 x SO-DIMM DDR5 utora, 5600MHz, Max. 96GB Ili Š 2 x CSO-DIMM DDR5 utora, 6400MHz, Max. 96GB
LAN	Š 2.5GbE LAN (Intel® I226V)
Grafika	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Intel® Arc™ Graphics zahtijeva korištenje 2 x SO-DIMM / CSO-DIMM dual channel memorije)
Wifi kartica	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R s Bluetooth 5.2
Audio	Š Realtek ALC245
Utori za proširenje	Š 1 x M.2 2280 utor za SSD (PCIe Gen 4x4) (PCIe Gen 5x4, spreman dizajn) Š 1 x M.2 2280 utor za SSD (PCIe Gen 4x4 + SATA) Š 1 x M.2 2230 utor za WiFi + Bluetooth karticu
HDMI rezolucija (maks.)	Š HDMI 2.1 Š Podržava 4K@60P HDR10
VESA	Š VESA rupa za montažu Š Podržava 75 x 75 i 100 x 100 mm
Prednji I/O	1 x slušalice 2 x USB 3.2 Gen2 Type A 1 x USB 3.2 Gen2 Type C (Alt)
Stražnji I/O	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Type C (PD IN) 1 x USB 3.2 Gen2 Type A 1 x USB 2.0 Type A Š 1 x RJ45
Lijevi I/O	1 x Kensington utor za zaključavanje
Napajanje	Ulaz: AC 100-240V Izlaz: DC 20V/5A, 100W (Type-C PD)
Podržani OS	Win11 64 bita
Okoliš	Radna temperatura 0°C do 35°C Temperatura skladištenja -20°C do +60°C

Sadržaj paketa

GB-BR Bare-bone

• NE uključuje ništa od sljedećeg: M.2 (2280), SO-DIMM/CSO-DIMM memorija

Adapter od 100 W i kabel za napajanje (20 Vdc, 5,0 A)

Proizvod se treba koristiti s priloženim kabelom za napajanje. Priloženi kabel za napajanje ne smije se koristiti s drugim proizvodima.

Vodič za brzi početak

VESA nosač i 6 x vijaka

Vijak za stezanje žice

DDR PAD

Izgled sustava

Upoznavanje s vašim uređajem

Gornji pogled

1. Gumb za uključivanje

Prednji pogled

2. Slušalice
3. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)
4. USB 3.2 Gen2 Type C (10Gbps)(5V/3A)

Stražnji pogled

5. RJ-45 (10/100/1000/2500Mbps)
6. HDMI 2.1 4K(4096 x 2160) 60Hz*2
7. USB 2.0 Type A (480Mbps)(5V/0.5A)
8. USB4 (40Gbps)(5V/3A)
9. PD IN (20V/5A)
10. USB 3.2 Gen2 Type A (10Gbps)(5V/0.9A)

Lijevi pogled

11. Vent Hole
12. Kensington Lock Slot

Desni pogled

11. Vent Hole

13. Wire Clamp Screw Hole

Donji pogled

14. VESA Screw Hole

Definicija PIN-a

1. Wi-Fi Connector
2. M.2 M Key 2280 SSD slot (PCIe 4.0 x4 or SATA)
3. M.2 M Key 2280 SSD slot (PCIe 4.0 x4) (PCIe 5.0 x4, ready design)
4. DDR SO-DIMM / CSO-DIMM slots

NAPOMENA!
Uključenost bežičnog modula može varirati ovisno o lokalnoj distribuciji.

Instalacija hardvera sustava

Upute prije instalacije
Elektrostatsko pražnjenje može oštetiti računalne komponente i elektroničke tiskane pločice. Rad na računalima koja su još uvijek priključena na napajanje može biti izuzetno opasan. Slijedite jednostavne smjernice u nastavku kako biste izbjegli oštećenje računala ili ozljede.

• Uvijek isključite računalo iz utičnice kada radite unutar kućišta računala.
• Ako je moguće, nosite uzemljenu narukvicu dok radite unutar kućišta računala. Alternativno, ispraznite statički elektricitet dodirivanjem golog metalnog sustava kućišta računala ili golog metalnog tijela bilo kojeg drugog uzemljenog uređaja.
• Držite elektroničke tiskane pločice samo za rubove. Ne dodirujte komponente na ploči osim ako to nije potrebno. Nemojte savijati niti naprezati tiskanu pločicu.
• Ostavite sve komponente unutar antistatičkog pakiranja dok ne budete spremni upotrijebiti komponentu za instalaciju.

Uklanjanje donjeg poklopca

Prije uklanjanja donjeg poklopca

• Provjerite nije li sustav uključen ili spojen na izmjeničnu struju.

Slijedite ove upute za uklanjanje/instaliranje donjeg poklopca:

1. Odvrnite i uklonite donji poklopac sa sustava.

2. Ponovno instalirajte donji poklopac na sustav.


Instaliranje M.2 SSD-a

Ako ispravno ne isključite sustav prije početka instaliranja komponenti, može doći do ozbiljnih oštećenja.

Slijedite ove upute za instaliranje M.2 SSD-a:

1. Pažljivo umetnite M.2 SSD u utor.
2. Pritisnite prema dolje dok M.2 SSD ne klikne na mjesto.
3. Provjerite je li M.2 kopča pravilno pričvršćena na M.2 SSD.

NAPOMENA!
Ilustracije instalacije M.2 SSD-a prikazane su samo kao referenca. Slijedite korake instalacije stvarno kupljenog.

Instaliranje memorije

Prije nego što počnete instalirati memoriju, pročitajte sljedeće smjernice:

• Provjerite podržava li sustav memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.
• Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
• Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Slijedite ove upute za instaliranje memorije (SO-DIMM/CSO-DIMM DDR5):

1. Kada koristite sljedeće DDR specifikacije, primijenite DDR PAD na matičnu ploču.

2. Pažljivo umetnite SO-DIMM/CSO-DIMM memorijske module.

3. Pritisnite prema dolje dok moduli ne kliknu na mjesto.


NAPOMENA! Pogledajte QVL. DDR5 5600 48 GB i više moraju primijeniti DDR PAD.

Uklonite bežični modul

Slijedite ove upute za uklanjanje WiFi modula:

1. Odspojite dvije antene ručnim podizanjem kopči koje ih drže na mjestu.

2. Uklonite vijak u sredini.

3. Pažljivo izvucite bežični modul iz utora.


Postavljanje BIOS-a

Funkcija uključivanja USB napajanja

Omogućuje uključivanje uređaja putem USB-a. Korisno kada je montiran iza zaslona ili TV-a

Slijedite ove upute za omogućavanje USB uključivanja napajanja:

1. Pritisnite "Del" tijekom pokretanja uređaja za ulazak u BIOS.
2. Odaberite "Chipset" (Čipset) iz izbornika.
3. Ručno konfigurirajte postavke "USB S5 Wakeup Support" na "Enable" (Omogući).
4. Pritisnite F4 za Spremanje i Izlaz.

Informacije o sigurnosti i propisima

• Ovaj proizvod mora biti uzemljen s utikačem na kabelu napajanja adaptera spojenim na utičnicu s uzemljenjem. Opasnost od eksplozije ako se baterija zamijeni neispravnom vrstom. Baterije bi se trebale reciklirati gdje je to moguće. Odlaganje iskorištenih baterija mora biti u skladu s lokalnim propisima o zaštiti okoliša.
• Prije nego što otvorite kućište za zamjenu unutarnje komponente, morate isključiti uređaj i ostaviti ga da se hladi najmanje 10 minuta.
• Neuporaba priloženog GB-BR adaptera za napajanje može predstavljati kršenje propisa i izložiti korisnika sigurnosnim opasnostima.

Konvencije
Sljedeće su konvencije korištene u ovom korisničkom priručniku:

	NAPOMENA! Daje dijelove dodatnih informacija vezanih uz trenutnu temu.
	Daje mjere opreza za izbjegavanje mogućih problema s hardverom ili softverom.
	Upozorava vas na svaku štetu koja bi mogla nastati kao posljedica činjenja ili nečinjenja određenih radnji.

Izjava o simbolima

Vruća površina. Ne dirajte.

Podrška
Posjetite https://www.gigabyte.com/support-downloads/customer-service da biste pronašli informacije o jamstvu za svoj BRIX s padajućeg popisa ili klikom na kartu. Zatim ćete biti preusmjereni na odgovarajuću stranicu za svoju regiju.

• Za popis testirane memorije, M.2 SSD-a, bežičnih adaptera i podržanih OS-ova, idite na:https://www.gigabyte.com
• Za preuzimanje najnovijih upravljačkih programa i ažuriranja BIOS-a, idite nahttps://www.gigabyte.com:
• Za podršku za proizvod, idite nahttps://www.gigabyte.com:
