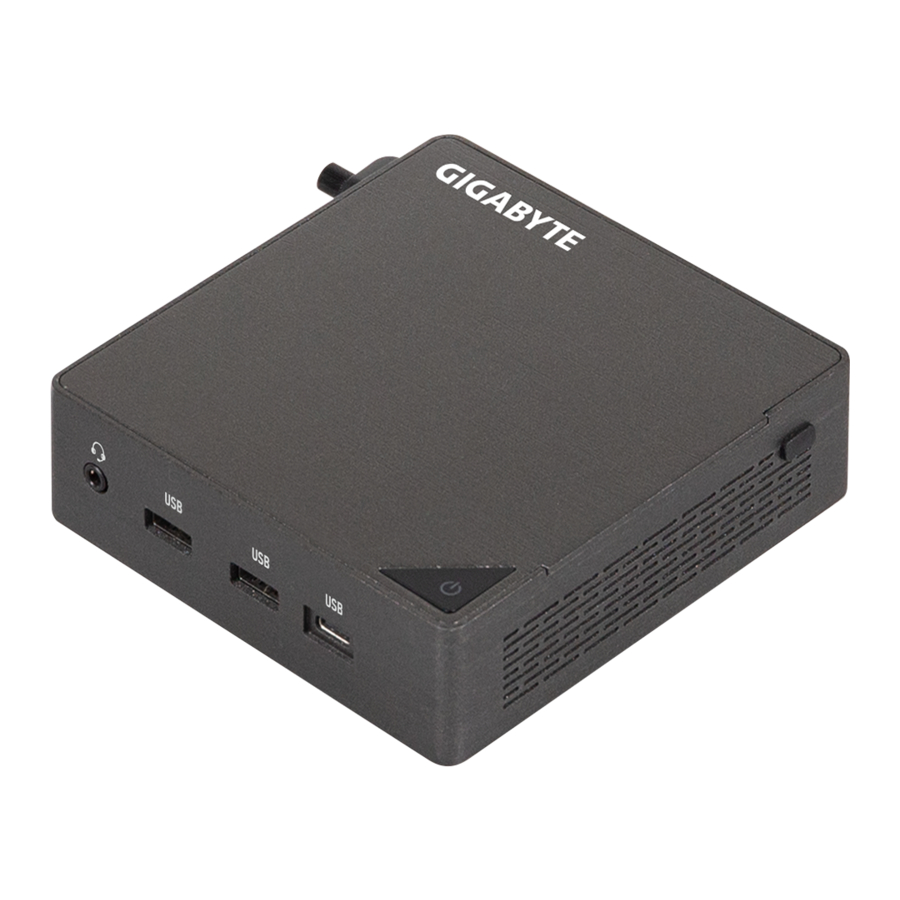

Manual de Gigabyte BRIX GB-BRU5-225H / GB-BRU7-255H

Información del sistema

Precauciones de instalación

El sistema contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, no retire ni rompa la etiqueta del S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Siempre retire la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o retirar la placa base u otros componentes de hardware.
• Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Al manipular la placa base, evite tocar los cables o conectores metálicos.
• Es mejor usar una pulsera de descarga electrostática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera ESD, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de desenchufar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
• Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno de alta temperatura.
• Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
• Si no está seguro acerca de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.

Especificaciones del producto

NOTA:
Nos reservamos el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Dimensión del sistema	Š 112.6 x 119.4 x 34.4 mm, 0.5 L Š Tamaño de la placa base: 105 x 114.49 mm
CPU	GB-BRU7-255H Intel® Core™ Ultra 7 Processor 255H 16C, 6P+8E+2LPE, 28W GB-BRU5-225H Intel® Core™ Ultra 5 Processor 225H 14C, 4P+8E+2LPE, 28W
NPU	Š Intel® AI Boost NPU up to 13 TOPS
Memoria	Š 2 x ranuras SO-DIMM DDR5, 5600MHz, Max. 96GB O Š 2 x ranuras CSO-DIMM DDR5, 6400MHz, Max. 96GB
LAN	Š 2.5GbE LAN (Intel® I226V)
Gráficos	GB-BRU7-255H Intel® Arc™ 140T GPU GB-BRU5-225H Intel® Arc™ 130T GPU (Intel® Arc™ Graphics requiere el uso de memoria de doble canal 2 x SO-DIMM / CSO-DIMM)
Tarjeta Wifi	Š RTL8922AE Š Wi-Fi 7; 802.11 a/b/g/n/ac WLAN 2T2R con Bluetooth 5.2
Audio	Š Realtek ALC245
Ranuras de expansión	Š 1 x ranura M.2 2280 para SSD (PCIe Gen 4x4) (PCIe Gen 5x4, diseño listo) Š 1 x ranura M.2 2280 para SSD (PCIe Gen 4x4 + SATA) Š 1 x ranura M.2 2230 para tarjeta WiFi + Bluetooth
Resolución HDMI (máx.)	Š HDMI 2.1 Š Soporte 4K@60P HDR10
VESA	Š Orificio de montaje VESA Š Admite 75 x 75 y 100 x 100 mm
E/S frontal	1 x Auriculares 2 x USB 3.2 Gen2 Tipo A 1 x USB 3.2 Gen2 Tipo C (Alt)
E/S trasera	2 x HDMI (TMDS &CEC) 1 x USB4 1 x USB 3.2 Gen2 Tipo C (PD IN) 1 x USB 3.2 Gen2 Tipo A 1 x USB 2.0 Tipo A Š 1 x RJ45
E/S izquierda	1 x Ranura de bloqueo Kensington
Fuente de alimentación	Entrada: CA 100-240V Salida: CC 20V/5A, 100W (Tipo-C PD)
Sistema operativo compatible	Win11 64 bits
Medio ambiente	Temperatura de funcionamiento 0°C a 35°C Temperatura de almacenamiento -20°C a +60°C

Contenido del paquete

GB-BR Bare-bone

• NO incluye ninguno de los siguientes: M.2 (2280), memoria SO-DIMM/CSO-DIMM

Adaptador de 100 W y cable de alimentación (20 V CC, 5.0 A)

El producto debe utilizarse con el cable de alimentación incluido. El cable de alimentación incluido no debe utilizarse con otros productos.

Guía de inicio rápido

Soporte de montaje VESA y 6 tornillos

Tornillo de abrazadera de cable

Almohadilla DDR

Apariencia del sistema

Familiarizándose con su unidad

Vista superior

1. Botón de encendido

Vista frontal

2. Auriculares
3. USB 3.2 Gen2 Tipo A (10 Gbps) (5 V/0,9 A)
4. USB 3.2 Gen2 Tipo C (10 Gbps) (5 V/3 A)

Vista trasera

5. RJ-45 (10/100/1000/2500 Mbps)
6. HDMI 2.1 4K (4096 x 2160) 60 Hz*2
7. USB 2.0 Tipo A (480 Mbps) (5 V/0,5 A)
8. USB4 (40 Gbps) (5 V/3 A)
9. Entrada PD (20 V/5 A)
10. USB 3.2 Gen2 Tipo A (10 Gbps) (5 V/0,9 A)

Vista izquierda

11. Orificio de ventilación
12. Ranura de bloqueo Kensington

Vista derecha

11. Orificio de ventilación

13. Orificio para tornillo de abrazadera de cable

Vista inferior

14. Orificio para tornillo VESA

Definición de PIN

1. Conector Wi-Fi
2. Ranura SSD M.2 M Key 2280 (PCIe 4.0 x4 o SATA)
3. Ranura SSD M.2 M Key 2280 (PCIe 4.0 x4) (PCIe 5.0 x4, diseño listo)
4. Ranuras DDR SO-DIMM/CSO-DIMM

¡NOTA!
La inclusión del módulo inalámbrico puede variar según la distribución local.

Instalación del hardware del sistema

Instrucciones previas a la instalación
Los componentes de la computadora y las placas de circuitos electrónicos pueden dañarse por descargas electrostáticas. Trabajar en computadoras que todavía están conectadas a una fuente de alimentación puede ser extremadamente peligroso. Siga las sencillas pautas que se indican a continuación para evitar daños a su computadora o lesiones a usted mismo.

• Siempre desconecte la computadora del tomacorriente cuando esté trabajando dentro de la carcasa de la computadora.
• Si es posible, use una muñequera con conexión a tierra cuando trabaje dentro de la carcasa de la computadora. Alternativamente, descargue cualquier electricidad estática tocando el sistema de metal desnudo de la carcasa de la computadora o el cuerpo de metal desnudo de cualquier otro electrodoméstico con conexión a tierra.
• Sujete las placas de circuitos electrónicos solo por los bordes. No toque los componentes de la placa a menos que sea necesario hacerlo. No flexione ni fuerce la placa de circuitos.
• Deje todos los componentes dentro del embalaje a prueba de estática hasta que esté listo para usar el componente para la instalación.

Extracción de la cubierta inferior

Antes de quitar la cubierta inferior

• Asegúrese de que el sistema no esté encendido ni conectado a la corriente CA.

Siga estas instrucciones para quitar/instalar la cubierta inferior:

1. Desenrosque y retire la cubierta inferior del sistema.

2. Vuelva a instalar la cubierta inferior en el sistema.


Instalación de la SSD M.2

Si no apaga correctamente el sistema antes de comenzar a instalar los componentes, puede causar daños graves.

Siga estas instrucciones para instalar la SSD M.2:

1. Inserte con cuidado la SSD M.2 en la ranura.
2. Empuje hacia abajo hasta que la SSD M.2 encaje en su lugar.
3. Asegúrese de que el clip M.2 esté bien sujeto a la SSD M.2.

¡NOTA!
Las ilustraciones de la instalación de la SSD M.2 que se muestran son solo para referencia. Siga los pasos de instalación de la compra real.

Instalación de la memoria

Lea las siguientes pautas antes de comenzar a instalar la memoria:

• Asegúrese de que el sistema sea compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.
• Siempre apague la computadora y desenchufe el cable de alimentación del tomacorriente antes de instalar la memoria para evitar daños al hardware.
• Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Siga estas instrucciones para instalar la memoria (SO-DIMM/CSO-DIMM DDR5):

1. Cuando utilice las siguientes especificaciones de DDR, aplique la almohadilla DDR a la placa base.

2. Inserte con cuidado los módulos de memoria SO-DIMM/CSO-DIMM.

3. Empuje hacia abajo hasta que los módulos encajen en su lugar.


¡NOTA! Consulte la QVL. DDR5 5600 de 48 GB y superior deben aplicar DDR PAD.

Retire el módulo inalámbrico

Siga estas instrucciones para retirar el módulo WiFi:

1. Desconecte las dos antenas levantando manualmente los clips que las sujetan en su lugar.

2. Retire el tornillo del medio.

3. Tire con cuidado del módulo inalámbrico de la ranura.


Configuración del BIOS

Función de encendido por USB

Permite el encendido del dispositivo a través de USB. Útil cuando se monta detrás de una pantalla o TV

Siga estas instrucciones para activar el encendido por USB:

1. Presione "Del" (Supr) durante el inicio del dispositivo para ingresar al BIOS.
2. Seleccione "Chipset" (Conjunto de chips) en el menú.
3. Configure manualmente la configuración de "USB S5 Wakeup Support" (Soporte de reactivación USB S5) en "Enable" (Activar).
4. Presione F4 para guardar y salir.

Información de seguridad y normativa

• Este producto debe estar conectado a tierra con el enchufe del cable de alimentación del adaptador conectado a una toma de corriente con una conexión a tierra. Existe riesgo de explosión si la batería se reemplaza por un tipo incorrecto. Las baterías deben reciclarse siempre que sea posible. La eliminación de las baterías usadas debe realizarse de acuerdo con las normas medioambientales locales.
• Antes de abrir el chasis para cambiar un componente interno, debe apagar el dispositivo y dejar que se enfríe durante al menos 10 minutos.
• El no utilizar el adaptador de corriente Modelo GB-BR incluido puede violar el cumplimiento normativo y puede exponer al usuario a riesgos de seguridad.

Convenciones
En esta guía del usuario se utilizan las siguientes convenciones:

	¡NOTA! Ofrece fragmentos de información adicional relacionada con el tema actual.
	Proporciona medidas de precaución para evitar posibles problemas de hardware o software.
	Le alerta sobre cualquier daño que pueda resultar de hacer o no hacer acciones específicas.

Declaración de símbolos

Superficie caliente. No tocar.

Soporte
Por favor, visite https://www.gigabyte.com/support-downloads/customer-service para encontrar la información de la garantía de su BRIX en la lista desplegable, o haciendo clic en el mapa. A continuación, se le dirigirá a la página correspondiente a su región.

• Para obtener una lista de las memorias, los SSD M.2, los adaptadores inalámbricos y los sistemas operativos compatibles que se han probado, vaya a:https://www.gigabyte.com
• Para descargar los controladores y las actualizaciones de la BIOS más recientes, vaya ahttps://www.gigabyte.com:
• Para obtener soporte del producto, vaya ahttps://www.gigabyte.com:
