GIGABYTE MODEL S, AMSI7N7I-21A1 - O'yin Kompyuterining Qo'llanmasi

Mundarija

Qutidagi Tarkib

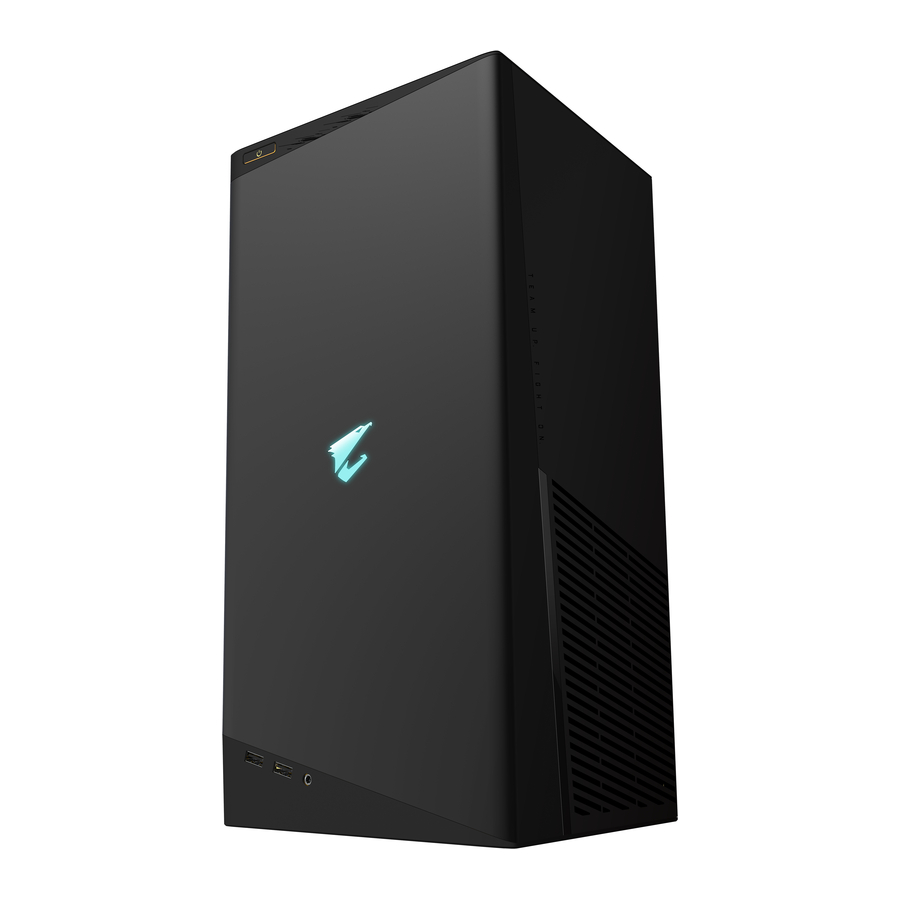

  • AORUS MODEL S GAMING DESKTOP PC (AORUS MODEL S O'YIN KOMPYUTERI)
  • Quick Start Guide (Tez Boshlash Qo'llanmasi)
  • Antennas (Antennalar)
  • Power cord (Elektr Shnuri)

Yuqoridagi qutining tarkibi faqat ma'lumot uchun mo'ljallangan va haqiqiy elementlar siz olgan mahsulot paketiga bog'liq bo'ladi. Qutining tarkibi ogohlantirishsiz o'zgartirilishi mumkin.

Uskunani O'rnatish

Uskuna Haqida Ma'lumot

Tizimga Umumiy Nazar
Tizimga Umumiy Nazar

  1. Power Button (Quvvat Tugmasi)
    Quvvat tugmasi foydalanuvchilarga kompyuterni yoqish/o'chirish imkonini beradi.
  2. USB 3.2 Gen 1 Port
    USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Maksimal quvvat chiqishi 5V. Ushbu portni USB qurilmalari uchun ishlating.
  3. Audio/Microphone Jack (Audio/Mikrofon Uyasi)
    Chiqish/mikrofon kirish uyasi.
  4. USB Type-C ® Port
    Qaytariladigan USB porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Maksimal quvvat chiqishi 5V. Ushbu portni USB qurilmalari uchun ishlating.

Orqa Ko'rinish - 1-qism

  1. DisplayPort (Izoh 1)
    DisplayPort yuqori sifatli raqamli tasvir va audio ta'minlaydi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. Ushbu portdan DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Izoh: DisplayPort texnologiyasi maksimal 5120x2160@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo haqiqiy qo'llab-quvvatlanadigan o'lchamlar
  2. HDMI Port

    HDMI porti HDCP 2.3 va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. Ushbu portdan HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Maksimal qo'llab-quvvatlanadigan o'lcham 4096x2160@60 Hz, ammo haqiqiy qo'llab-quvvatlanadigan o'lchamlar ishlatilayotgan monitorga bog'liq.

    DisplayPort/HDMI qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovoz ijro etish qurilmasini DisplayPort/HDMI ga o'rnating. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
  3. USB 3.2 Gen 1 Port
    USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
  4. USB 2.0/1.1 Port
    USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portni USB qurilmalari uchun ishlating.
  5. USB 3.2 Gen 2 Type-A Port (Q-Flash Plus Porti)
    USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating. Q-Flash Plus (Izoh 2) dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga joylashtiring.
  6. USB Type-C ® Port
    Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
  7. RJ-45 LAN Port
    Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

    Tezlik LEDi:
    Holat Tavsif
    Yashil 2,5 Gbps ma'lumotlar tezligi
    To'q sariq 1 Gbps ma'lumotlar tezligi
    O'chirilgan 100 Mbps ma'lumotlar tezligi
    Faollik LEDi:
    Holat Tavsif
    Miltillovchi Ma'lumotlar uzatilmoqda yoki qabul qilinmoqda
    Yoqilgan Ma'lumotlar uzatilmayapti yoki qabul qilinmayapti

  8. USB 3.2 Gen 2 Type-A Port (Qizil)
    USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.

  9. Q-Flash Plus Tugmasi (Izoh 2)
    Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, so'ngra Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. BIOS moslash va yangilash ishlari boshlanganda QFLED miltillaydi va asosiy BIOSni yangilash tugallanganda miltillashni to'xtatadi.

  10. SMA Antenna Ulagichlari (2T2R)
    Antennani ulash uchun ushbu ulagichdan foydalaning.

    Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.

  11. Line Out (Chiziqli Chiqish)
    Chiziqli chiqish uyasi. Yaxshiroq ovoz sifati uchun naushnik/karnayni ushbu uyaga ulashingiz tavsiya etiladi (haqiqiy effektlar ishlatilayotgan qurilmaga qarab farq qilishi mumkin).

  12. Mic In (Mikrofon Kirishi)
    Mikrofon kirish uyasi.

(Izoh 1) DisplayPort adapter orqali HDMI ulanishini qo'llab-quvvatlamaydi.
(Izoh 2) Q-Flash Plus funksiyasini yoqish uchun Q-Flash Plus-dan foydalanish bobiga qarang.

ogohlantirish

  • Orqa panel ulagichiga ulangan kabelni olib tashlashda, avval kabelni qurilmangizdan olib tashlang, so'ngra uni anakartdan olib tashlang.
  • Kabelni olib tashlashda, uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.


Ovoz dasturini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Orqa Ko'rinish - 2-qism

  1. DisplayPort
    Ulagich DisplayPort 1.4a versiyasini qo'llab-quvvatlaydi.
  2. HDMI Port

    Ulagich HDMI 2.1 versiyasini qo'llab-quvvatlaydi.


Monitor kabelini video kartaga ulashingizni tavsiya qilamiz.

Ishni Boshlash


Ushbu mahsulot faqat vertikal holatda ishlatish uchun mo'ljallangan va ishlab chiqilgan.

Periferik Qurilmalarni Ulash
Klaviatura, sichqoncha, monitor va boshqalar kabi periferik qurilmalaringizni stol kompyuteriga ulang.
Periferik Qurilmalarni Ulash

Monitor kabelini video kartaga ulashingizni tavsiya qilamiz.

Elektr Shnurini Ulash
Qo'shilgan elektr shnurini stol kompyuteriga va elektr rozetkasiga ulang.
Elektr Shnurini Ulash

Yoqish
Stol kompyuterini yoqish uchun quvvat tugmasini bosing.

Mahsulotni ochiq va yaxshi havalandırılan joyda ishlatish tavsiya etiladi; tizimning to'g'ri ishlashini ta'minlash uchun shamollatish uchun mahsulot atrofida kamida 10 sm masofa saqlang.
Yoqish

BIOS sozlamalari

BIOS sozlamalariga kirish

BIOS sozlash dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing. Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni beradi.

Ishga tushirish ekrani
Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.
Startup Screen
Funktsiya tugmalari:
<DEL>: BIOS SETUP\Q-FLASH
BIOS sozlamalariga kirish yoki BIOS sozlamalarida Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.
<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS sozlamalariga kirmasdan birinchi yuklash qurilmasini o'rnatishga imkon beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori o'q tugmasi <↑> yoki pastga o'q tugmasi <↓> dan foydalaning, so'ngra qabul qilish uchun <Enter> tugmasini bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS sozlamalariga asoslanadi.
<END>: Q-FLASH
Avval BIOS sozlamalariga kirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

caution

  • BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
  • Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash haqida "Load Optimized Defaults" (Optimallashtirilgan sukut bo'yicha sozlamalarni yuklash) bo'limiga qarang.)

BIOS displey tilini sozlash

BIOS displey tilini sozlash
BIOS displey tilini sozlash uchun System Info. (Tizim haqida ma'lumot) menyusiga o'ting. BIOS Language (BIOS tili) sozlamasi BIOS tomonidan ishlatiladigan sukut bo'yicha tilni tanlashga imkon beradi.

Administrator/Foydalanuvchi parolini o'rnatish

Administrator/Foydalanuvchi parolini o'rnatish
Stol kompyuteringiz uchun administrator parolini yoki foydalanuvchi parolini o'rnatish uchun Boot (Yuklash) menyusiga o'ting.

Administrator Password (Administrator paroli)

Administrator parolini sozlashga imkon beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni yana kiriting va <Enter> tugmasini bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirishda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Foydalanuvchi parolidan farqli o'laroq, administrator paroli BIOSning barcha sozlamalariga o'zgartirishlar kiritishga imkon beradi.

User Password (Foydalanuvchi paroli)
Foydalanuvchi parolini sozlashga imkon beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni yana kiriting va <Enter> tugmasini bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirishda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Biroq, foydalanuvchi paroli faqat BIOSning ayrim sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.
Parolni bekor qilish uchun parol elementida <Enter> tugmasini bosing va parolni so'raganda, avval to'g'risini kiriting. Yangi parol so'ralganda, hech qanday parol kiritmasdan <Enter> tugmasini bosing. Tasdiqlash so'ralganda yana <Enter> tugmasini bosing.
ESLATMA: Foydalanuvchi parolini o'rnatishdan oldin, avval Administrator parolini o'rnatganingizga ishonch hosil qiling.

Optimallashtirilgan sukut bo'yicha sozlamalarni yuklash

Optimallashtirilgan sukut bo'yicha sozlamalarni yuklash
BIOSning sukut bo'yicha sozlamalarini yuklash uchun Save & Exit (Saqlash va chiqish) menyusiga o'ting.

Load Optimized Defaults (Optimallashtirilgan sukut bo'yicha sozlamalarni yuklash)
Ushbu elementda <Enter> tugmasini bosing va BIOSning optimal sukut bo'yicha sozlamalarini yuklash uchun Yes (Ha) ni tanlang. BIOSning sukut bo'yicha sozlamalari tizimning optimal holatda ishlashiga yordam beradi. BIOSni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim Optimallashtirilgan sukut bo'yicha sozlamalarni yuklang.

BIOS sozlamalarini saqlash va chiqish

BIOS sozlamalarini saqlash va chiqish
Save & Exit Setup (Sozlamalarni saqlash va chiqish)
Ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu CMOSga o'zgartirishlarni saqlaydi va BIOS sozlash dasturidan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.

Exit Without Saving (Saqlamasdan chiqish)
Ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu BIOS sozlash dasturida CMOSga kiritilgan o'zgartirishlarni saqlamasdan BIOS sozlash dasturidan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.

Boot Override (Yuklashni bekor qilish)
Darhol yuklash uchun qurilmani tanlashga imkon beradi. Tanlagan qurilmada <Enter> tugmasini bosing va tasdiqlash uchun Yes (Ha) ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va ushbu qurilmadan yuklanadi.

Q-Flash Plusdan foydalanish

  1. Boshlashdan oldin:
    1. GIGABYTE veb-saytidan mahsulot modeliga mos keladigan eng so'nggi siqilgan BIOS yangilash faylini yuklab oling.
    2. Yuklab olingan BIOS faylini oching, USB flesh-diskda saqlang va GIGABYTE.bin deb o'zgartiring. (Eslatma: USB flesh-disk FAT32/16/12 fayl tizimidan foydalanishi kerak.)
    3. USB flesh-diskni orqa paneldagi Q-Flash Plus portiga ulashdan oldin quvvat manbaini yoqing.
  2. Q-Flash Plusdan foydalanish
    Q-Flash Plus tugmasini bosing va tizim avtomatik ravishda Q-Flash Plus portidagi USB flesh-diskda BIOS faylini qidiradi va moslashtiradi. BIOSni moslashtirish va yangilash jarayonida orqa paneldagi QFLED va Q-Flash Plus tugmasi miltillaydi. 6-8 daqiqa kuting va BIOSni yangilash tugallanganda LEDlar miltillashni to'xtatadi.
    Q-Flash Plusdan foydalanish


Agar BIOSni qo'lda yangilashni tanlasangiz, avval tizimingiz o'chirilganligiga ishonch hosil qiling (S5 o'chirish holati).

Xavfsizlik haqida ma'lumot

  • Elektr rozetkasiga ulanishdan oldin, elektr kabelining kuchlanish ko'rsatkichi siz joylashgan mamlakatdagi elektr ta'minoti xususiyatlariga mos kelishiga ishonch hosil qiling.
  • Elektr shnurining vilkasi to'g'ri simli va topraklanmış elektr rozetkasiga ulangan bo'lishi kerak.
  • Elektr shnurini ulagan elektr rozetkasi oson kirish mumkin bo'lishiga va uskunalar operatoriga iloji boricha yaqinroq joylashganiga ishonch hosil qiling. Uskunaga elektr ta'minotini uzish kerak bo'lganda, elektr shnurini elektr rozetkasidan uzib qo'yishni unutmang.
  • Vilkani ho'l qo'llar bilan tegmang, aks holda elektr toki urishiga osonlikcha sabab bo'ladi.
  • Elektr shnurini bosib ketishdan yoki qisib qo'yishdan saqlang, ayniqsa vilka qismida.
  • Ichki komponentning shikastlanishiga yo'l qo'ymaslik uchun mahsulotni tebranadigan yuzaga qo'ymang.
  • Ishlash harorati: 5~35oC.
  • Mahsulotni elektr radiatorlari, isitish registrlari, pechkalar yoki issiqlik chiqaradigan boshqa qurilmalar (shu jumladan, kuchaytirgichlar) kabi har qanday issiqlik manbalari yaqiniga qo'ymang.
  • Mahsulotni cheklangan joyga qo'ymang; undan yaxshi havalandırılan joyda foydalanishga ishonch hosil qiling.
  • Ushbu mahsulotdagi teshiklar yoki tirqishlar mahsulotning ishonchli ishlashini ta'minlash va uni qizib ketishdan himoya qilish uchun shamollatish uchun mo'ljallangan. Shamollatish teshiklarini hech qanday narsa bilan yopmang yoki to'sib qo'ymang.
  • Hech qachon shkaf tirqishlari orqali ushbu mahsulotga hech qanday narsa kiritmang, chunki ular xavfli kuchlanish nuqtalariga tegishi yoki yong'in yoki elektr toki urishiga olib kelishi mumkin bo'lgan qismlarni qisqa tutashtirishi mumkin. Hech qachon mahsulot ustiga yoki ichiga hech qanday suyuqlik to'kmang.
  • Ushbu mahsulotni suv, ichimliklar yoki barcha turdagi suyuqliklar yaqinida ishlatmang. Ushbu qurilmani yomg'ir, suyuqlik yoki namlik ta'siriga qo'ymang. Aks holda, elektr toki urishi yoki shikastlanishga olib kelishi mumkin. Ushbu mahsulot suv o'tkazmaydigan yoki yog 'o'tkazmaydigan emas.
  • Uskunani yumshoq, quruq mato bilan tozalang.
  • Ishlab chiqaruvchi odatda bosh barmog'i vintlarini tornavida bilan mahkamlash kerakligini belgilaydi, bosh barmog'i vintlaridan foydalanish Xavfsizlik standarti bilan bog'liq xavfsizlikning asosiy tamoyillariga putur etkazmaydi deb hisoblanadi.
  • Ogohlantirish! Batareya noto'g'ri modelga almashtirilsa, portlash xavfi mavjud. Ishlatilgan batareyani ishlatish uchun ishlab chiqaruvchining ko'rsatmalariga murojaat qiling.
  • Xavfsizlik muammolariga olib kelmaslik uchun ushbu mahsulotning korpusini olib tashlamang. Xavfsizlik muammolariga olib kelmaslik uchun uskunaga mexanik yoki elektr o'zgartirishlar kiritmang.


Biz bilan bog'laning
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va notexnik qo'llab-quvvatlash (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw


Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Global isishga ta'sirni kamaytirish uchun ushbu mahsulotning qadoqlash materiallari qayta ishlanadigan va qayta ishlatiladigan hisoblanadi. GIGABYTE atrof-muhitni muhofaza qilishda siz bilan hamkorlik qiladi.

Mualliflik huquqi
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Barcha huquqlar himoyalangan.
Ushbu qo'llanmada tilga olingan tovar belgilari o'z egalariga qonuniy ravishda ro'yxatdan o'tgan.
