Manual do Fiido M1 PRO

Introdução

Neste manual, apresentaremos os principais recursos da bicicleta e daremos alguns conselhos sobre como usar e manter a Fiido M1pro.
Certifique-se de que compreendeu tudo cuidadosamente. Se tiver alguma dúvida, entre em contato com support@fiido.com, nossa equipe de atendimento ao cliente entrará em contato consigo em breve.

Apresentação do produto

Visão geral da bicicleta

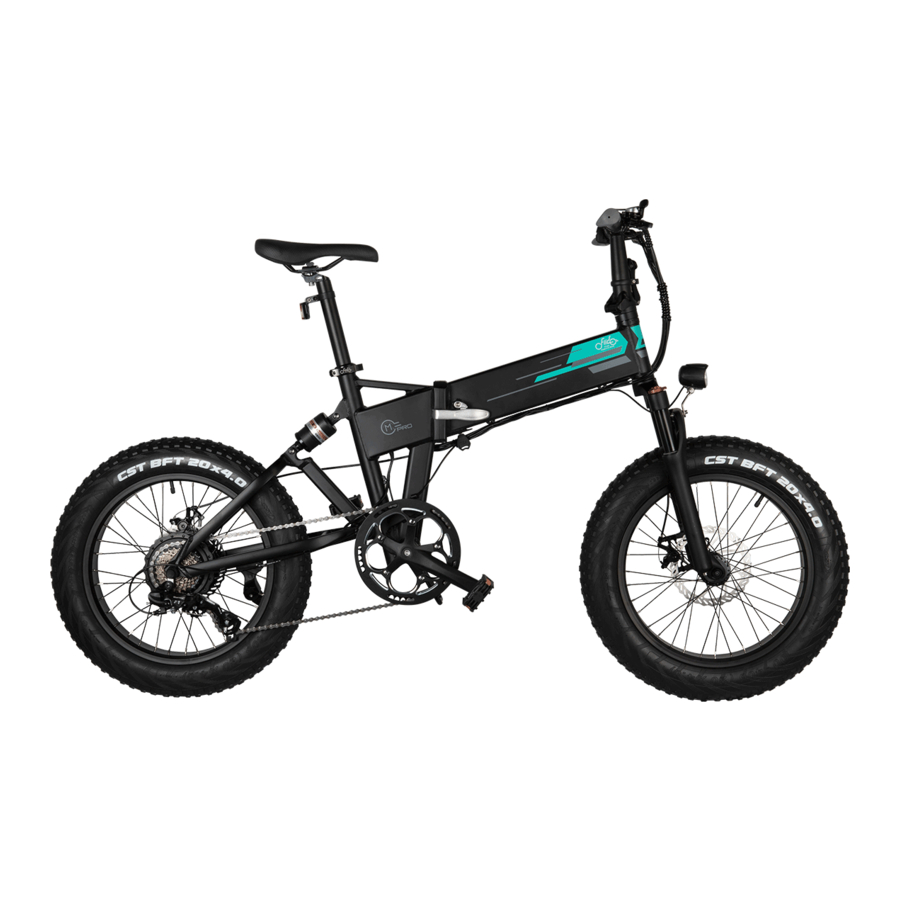

M1 Pro é a bicicleta elétrica off-road clássica da Fiido. Além do seu design esportivo simples, a Mq Pro está equipada com uma bateria de maior capacidade e um motor mais potente, proporcionando uma velocidade mais rápida e um alcance maior. Entretanto, toda a bicicleta surpreendentemente permanece com o mesmo peso leve de apenas 26,8 kg (59 lb). Com pneus off-road de 20 polegadas e sistema de suspensão aprimorado, é mais fácil desafiar qualquer terreno externo difícil. Além disso, a bateria é removível, portátil e capaz, resolvendo o problema do carregamento externo.
A Fiido M1 Pro tem 3 modos de condução, 3 marchas de potência, sistema de transmissão de 7 velocidades, para proporcionar uma experiência de condução mais rica. A bicicleta pode ser dobrada em três seções e pode ser empurrada após a dobragem, estendendo mais cenas de ciclismo.

Lista de embalagem

Peças da bicicleta

Acessórios da bicicleta

Ferramentas

*Verifique cuidadosamente se todos os itens estão completos e intactos. Se houver algum problema, como falta ou dano, entre em contato com a equipe oficial de pós-venda o mais rápido possível.

Diagramas da bicicleta

*Não profissionais estão proibidos de ajudar e montar a bateria. Entre em contato com a equipe de pós-venda para obter ajuda.

DESCRIÇÃO DA FUNÇÃO

Guidão

Bateria

Trava da bateria

Guia de Uso

Guia de instalação

A instalação básica da bicicleta foi concluída antes de sair da fábrica. Depois de receber a bicicleta, você só precisa instalar o guidão, a roda dianteira e a luz dianteira para concluir a instalação.

Instalar o guidão

1. Levante o tubo vertical para cima, conforme mostrado no diagrama, para deixar o tubo angulado com o veículo e insira-o no guidão.

2. Depois de inserir o guidão na parte inferior do tubo vertical, levante a frente do veículo para cima pela lateral. (Observação: ao levantar a frente do veículo, se os fios estiverem apertados, pare e verifique se a liberação rápida do guidão está aberta. A operação inadequada pode correr o risco de quebrar os fios dianteiros.)

3. Aperte a alça de liberação rápida do tubo vertical e gire o gancho de segurança para a direita para enganchar a alça de liberação rápida do tubo vertical;

4. Ajuste o riser para a altura adequada e feche a braçadeira do riser. (Observação: a altura do ajuste NÃO pode exceder a linha de segurança.)

5. Ajuste a direção do guidão, abra a liberação rápida do guidão para deixá-lo em um ângulo de 15° a 20° com a linha horizontal e, em seguida, feche a liberação rápida para concluir a haste de desdobramento.


Instalar a roda dianteira

1. Desparafuse a porca e a mola da liberação rápida da roda dianteira.

2. Levante a parte dianteira da bicicleta, alinhe a roda dianteira e insira o anel da luva do garfo dianteiro.

3. Coloque o eixo dianteiro através da roda dianteira e carregue a mola, aparafuse a porca, trave a desmontagem rápida da roda dianteira.


Instalando para-lamas e luz dianteira

1. Coloque o para-lama dianteiro através da folga do pneu e do garfo e, em seguida, aparafuse firmemente. Aperte os parafusos em ambos os lados do bastão do para-lama para concluir a instalação do para-lama.

2. Coloque o para-lama dianteiro através da folga do pneu e do garfo.

3. Alinhe os orifícios dos parafusos da luz dianteira com os orifícios dos parafusos da cesta dianteira, insira os parafusos e porcas e aperte-os.


Instalar o espigão do selim

1. Abra a braçadeira do selim, insira o espigão do selim.

2. Ajuste o espigão do selim para a altura adequada, a altura recomendada é quando o selim está nivelado com a pélvis do usuário quando está em pé naturalmente. A altura do ajuste NÃO pode exceder a linha de segurança.


Primeira vez usando

Antes de andar, siga o guia de instalação para instalar os componentes corretamente, verifique se o firmware está solto, garanta energia suficiente e tome a proteção adequada para andar.

1. Ajustar o selim
   Ajuste o selim para a altura de condução apropriada de acordo com sua altura. (a altura recomendada é quando o selim está nivelado com a pélvis do usuário quando está em pé naturalmente. A altura do ajuste NÃO pode exceder a linha de segurança)

2. Ligue a energia e ajuste o garfo de suspensão
   1. Use a chave para ligar a energia da bateria, pressione longamente o botão " " do visor para ligar a energia da bicicleta
   2. Ajuste a absorção de choque dianteira de acordo com os requisitos de condução: gire o botão esquerdo do garfo dianteiro na direção de "+" para endurecer o garfo dianteiro (velocidade de recuperação mais rápida). Gire na direção de "-" para suavizar o garfo dianteiro (velocidade de recuperação mais lenta);

3. Comutação de modo
   Mude e escolha o modo de condução de acordo com as condições da estrada de ciclismo e as necessidades pessoais.
   1. Modo elétrico: Equipado com modo elétrico puro, pressione suavemente o botão do modo elétrico para mudar para o modo elétrico puro, quanto mais forte a pressão, mais rápida a velocidade
   2. Modo de assistência de energia: Equipado com 3 marchas de assistência de energia, clique no botão de marcha de assistência de energia para mudar a marcha. A 1ª marcha é adequada para condições de estrada relativamente planas, quanto maior/mais alta a inclinação da estrada, maior a marcha pode ser ajustada adequadamente.
      Atenção: quando a bicicleta está no status PAS 3, clique no botão de marcha de assistência de energia novamente e a bicicleta estará no status PAS 0, então o visor de marcha não estará aceso e o modo de assistência de energia será desligado. A bicicleta estará no modo de pedalada.

4. Começar a andar
   Tome a proteção correspondente antes de começar a andar.

5. Introdução à frenagem
   O lado esquerdo é o freio dianteiro, o lado direito é o freio traseiro. (A versão do Reino Unido: lado esquerdo para o freio traseiro lado direito para o freio dianteiro.)
   Ao andar, é recomendado usar o freio traseiro primeiro, depois o freio dianteiro para diminuir a velocidade para parar, a fim de evitar acidentes de queda causados por problemas de equilíbrio do freio urgente da roda dianteira.


Instruções de carregamento

A bateria vem com uma pequena quantidade de eletricidade, antes da primeira utilização, certifique-se de carregá-la totalmente antes de andar.
Modo de carregamento: A bicicleta suporta dois modos de carregamento: carregamento do veículo e carregamento da bateria de desmontagem.

E-bike
Conexão de carregamento: Conecte a interface de carregamento do carregador à porta de carregamento e, em seguida, conecte o plugue de alimentação do carregador à tomada.

Carregamento da bateria de desmontagem

1. Destrave a bateria
   Use a chave para desligar a energia, empurre a chave para cima, gire-a no sentido horário até a parte inferior e remova a chave.

2. Dobre a E-bike
   Abra a braçadeira do quadro e dobre a bicicleta ao meio.

3. Retire a bateria para carregar
   Segure a alça da tampa da bateria e puxe a bateria para carregar.


Totalmente carregada: quando a luz indicadora do carregador está vermelha, significa que está carregando normalmente. Quando a luz está verde, significa que está totalmente carregada.
Hora de carregamento: a hora de carregamento é de cerca de 7 horas, a duração depende da situação.
Desconectar o carregamento: quando a luz indicadora fica verde, significa que está totalmente carregada. Desconecte o plugue de alimentação primeiro e, em seguida, remova a interface de carregamento da bateria. Feche a tampa contra poeira da bateria.

1. O carregador tem um dispositivo de alta voltagem, NÃO repare sem permissão. Para evitar perigos, a bateria e o carregador devem ser colocados longe das crianças. Não deve haver objetos inflamáveis e explosivos ao redor das baterias (como almofadas de assento de carro, sofás, etc.)
2. Mantenha a bateria em um local ventilado e seco e certifique-se de NÃO carregar em local ao ar livre, para evitar incêndios por curto-circuito elétrico e outros acidentes causados por chuva e outros fatores, e para evitar que líquidos e partículas de metal entrem nas peças elétricas.
3. Certifique-se de carregar por mais de duas horas todos os meses em condições de armazenamento crônico. Não armazene a bateria com perda de energia. Uma vez que a voltagem da bateria atinge o estado de descarga, causará danos irrecuperáveis

O carregamento pode ser permitido em equipamentos de carregamento públicos, mas a correspondência entre a bateria e o equipamento de carregamento deve ser totalmente considerada.

Se houver algum odor ou alta temperatura durante o carregamento, pare de carregar imediatamente e entre em contato com a equipe de pós-venda para obter assistência.

Instruções de dobragem

Abaixar o espigão do selim

Levante a braçadeira do selim para cima, para mantê-la no status aberto. Pressione suavemente o espigão do selim até a parte inferior. Pressione a braçadeira do selim para baixo para mantê-la no status fechado.

Dobrar o tubo da cabeça

Abra o gancho de segurança da haste, gire a braçadeira da haste para baixo para mantê-la no status aberto. Gire suavemente a haste para baixo até a parte inferior, para terminar a dobragem da haste.

Pressione o pendal na direção da seta para dobrar para facilitar o armazenamento.

Dobrar a carroceria

1. Abra o gancho de segurança, abra a braçadeira do quadro para fora e mantenha-a no status aberto.
2. Dobre a parte dianteira da bicicleta para trás, até que a roda dianteira e traseira estejam combinadas, para terminar a dobragem da bicicleta. (Pequena diferença das peças é permitida na produção em massa, os produtos que você recebeu são a resposta final.)

Precauções de manutenção

Precauções de uso

Os usuários devem prestar atenção à segurança do uso da bicicleta

1. Não estacione em saguões de edifícios, escadas de evacuação, passarelas e saídas de segurança.
2. Não carregue em edifícios residenciais. O carregamento deve ser longe de materiais combustíveis e não deve durar mais de 9 horas.
3. Evite que a água entre nas peças elétricas. Ao limpar a bicicleta, evite o impacto da água na porta de carregamento, conectores do chicote de fios, fusível e outras peças elétricas.
4. Ao ajustar a altura do selim, a marca da linha de segurança do canote não deve ficar exposta.
5. Usuários e revendedores não devem fazer fiações e modificar a estrutura e o desempenho sem permissão. Como: alterar a configuração da bateria, o circuito, aumentar a potência da lâmpada, aumentar o som e outras modificações.
6. Não altere as configurações dos parâmetros de fundo do instrumento à vontade, caso contrário, o ciclismo normal não pode ser garantido.
7. Não desconecte nenhuma interface de fio energizado no estado ligado para evitar danos aos acessórios (como painel de instrumentos, controlador, etc.)
8. Não toque na parte energizada da bicicleta com as mãos molhadas ou condutores de metal. Como: porta de carregamento, plugue do carregador, etc.
9. Ao substituir disjuntores ou fusíveis, use disjuntores ou fusíveis dos modelos e especificações especificados. Não faça um curto-circuito nos fios do fusível. O disjuntor ou slot do cartão do fusível deve estar em bom contato, ou pode causar acidentes.
10. Não desmonte as peças elétricas sem autorização para evitar que líquidos e partículas de metal se infiltrem nas peças elétricas.
11. Não ande em condições climáticas adversas ou coloque a bicicleta em uma exposição prolongada ao sol/chuva para evitar o envelhecimento das peças.
12. Se for necessário esfregar a bicicleta, limpe o corpo com uma loção neutra misturada com água da torneira. Não remova e lave as peças internas para evitar curto-circuito.

Não profissionais são estritamente proibidos de reparar. Em caso de falha, entre em contato com a equipe de pós-venda ou estação de manutenção profissional autorizada para manutenção.

Segurança ao pedalar: siga as leis e regulamentos de trânsito nacionais e locais, preste atenção à segurança ao pedalar.

1. O usuário deve ter mais de 16 anos. Não empreste para pessoas que não sabem operar a bicicleta para evitar danos.
2. Ande na faixa de veículos não motorizados, com velocidade máxima de 25 km/h.
3. Transporte pessoas ou mercadorias de acordo com as leis e regulamentos locais ao pedalar.
4. Certifique-se de usar um capacete de segurança adequado e aperte a tira de vento do capacete ao pedalar.
5. A distância de frenagem será estendida em dias chuvosos e com neve, preste atenção para diminuir a velocidade e tente evitar pedalar em condições climáticas adversas. Curto-circuito interno e danos nas peças elétricas podem ser causados se o nível da água atingir o centro do cubo do motor da roda traseira, por favor, note.
6. Siga as regras de trânsito locais cuidadosamente. Não dirija depois de beber e certifique-se de sempre pedalar com as duas mãos.
7. Cores brilhantes, roupas relaxadas e confortáveis são sugeridas para andar, e usar sapatos de salto baixo para andar é necessário.

Exame antes de pedalar: repare a tempo ou vá ao ponto de manutenção local para reparo, se houver alguma anormalidade.

1. Confirme o uso normal de energia ao usar o descanso e a roda traseira estiver fora do chão.
2. Ligue a energia, verifique se a luz indicadora está normal e se a fonte de alimentação é suficiente.
3. Verifique se a campainha mecânica e a luz dianteira/traseira estão em boas condições.
4. Confirme se o guidão e o canote estão ajustados para a posição apropriada, se os parafusos de fixação e a liberação rápida estão apertados. Esteja atento para que a linha de segurança não fique exposta.
5. Verifique a manete do freio dianteiro/traseiro, o ajuste do freio deve tornar o freio confiável e a reinicialização flexível.
6. Verifique se a pressão do pneu está normal, sem rachaduras, desgaste anormal, pregos, pedras, vidros e outros objetos pontiagudos.
7. Verifique se os parafusos da roda dianteira/traseira estão travados, se os refletores laterais, traseiros e dos pedais estão em boas condições.
8. Verifique se a iluminação dianteira/traseira está normal e certifique-se de que as luzes podem ser bem usadas ao andar.
9. Verifique o estado de fixação de cada eixo para garantir que os eixos dianteiro/traseiro estejam em um estado confiável.
10. Verifique se a braçadeira da estrutura está travada antes de pedalar.

pressão anormal dos pneus, danos por rachaduras nos pneus e desgaste anormal são as principais causas de falha na direção e estouro dos pneus.

Atenções na estrada

1. Para sua segurança e a segurança dos outros, obedeça as regras de trânsito locais conscientemente.
2. Antes de pedalar, certifique-se de usar um capacete de segurança, tome precauções de segurança e mantenha uma postura natural.
3. No início da condução, acelere lentamente para evitar o desperdício de energia ou acidentes.
4. Para uma vida útil mais longa da bateria e do motor, ao começar a pedalar ou escalar, tente usar o modo de assistência elétrica.
5. Para garantir a segurança, a velocidade econômica deve ser usada o máximo possível e reduzir a frenagem frequente, o início frequente o máximo possível, para economizar eletricidade.
6. evite o fenômeno de apertar a alça de controle de velocidade após a frenagem.
7. Andar em áreas lamacentas ou estradas irregulares deve usar o modo pendal o máximo possível.
8. A distância de frenagem deve ser aumentada adequadamente em condições climáticas adversas, por favor, esteja concentrado e cuidadoso ao pedalar.
9. Equipado com proteção contra sobrecorrente. O circuito pode estar sobrecarregado sob a condição de ângulo de subida mais alto e velocidade de vento de proa mais alta. É melhor usar o modo pendal, caso contrário, o consumo de energia pode ser muito rápido para afetar o alcance, queimar o motor e os aparelhos elétricos. O corpo e as peças elétricas não devem ser eletrificados, o valor da resistência de isolamento não deve ser inferior a 2M ω.
10. O controlador possui proteção contra subtensão, a energia será cortada automaticamente se a tensão for menor que o valor de subtensão, para manter a vida útil da bateria.

Atenções ao empurrar e estacionar

1. A energia deve ser desligada ao empurrar a bicicleta, para evitar acidentes.
2. O estacionamento deve ser em terreno plano e manter a bicicleta desligada.
3. Para sua segurança, faça a manutenção e limpe sua bicicleta regularmente para mantê-la nas melhores condições.

Manutenção e reparo da bicicleta

1. A bicicleta foi verificada e ajustada antes de sair da fábrica, quaisquer problemas, entre em contato com a equipe de pós-venda da Fiido para obter suporte.
2. Normalmente, os raios da roda devem ser ajustados uma vez após meio mês de uso para garantir o melhor uso.
3. Certifique-se de verificar a capacidade de armazenamento do pneu regularmente para mantê-lo em uso normal.
4. Certifique-se de verificar as peças principais, como guidão, haste, selim, canote, eixos dianteiro/traseiro e central, roda livre e corrente, rodas, para mantê-lo em uso normal, porca e parafuso soltos devem ser apertados a tempo se estiverem soltos.
5. Em uso, recomenda-se adicionar óleo lubrificante à base de cálcio 3# (graxa) a cada seis meses às peças que precisam de lubrificação (como rolamento do eixo dianteiro/médio/traseiro, grupo da tigela do garfo dianteiro, rolamento do pedal, etc.). Adicione óleo 30# à corrente, cabo do freio, suporte e outras peças a cada dois meses
6. Se as peças vulneráveis estiverem danificadas, como: linha de freio, pele do freio, pastilha de freio, lâmpada, fusível, etc. Encontre o centro de manutenção local para substituir, mas certifique-se de substituir pelas mesmas especificações de modelo das peças.

Torque de aperto do parafuso do núcleo do guidão, torque de aperto do parafuso da junta do guidão combinado, torque de aperto do parafuso da braçadeira do selim, torque recomendado de aperto da roda dianteira não é inferior a 18 NM; O torque recomendado para apertar a porca de travamento do eixo central e a roda traseira não é inferior a 30 NM. A linha de segurança do guidão e do tubo do selim não deve ser exposta fora do corpo.

Manutenção e reparo do motor

1. Equipado com motor de cubo de rotor externo sem escova DC de ímã permanente de terra rara, sem qualquer mecanismo de desaceleração e escova de carvão, que é basicamente livre de manutenção.
2. Não abra a base do motor e a tampa da extremidade após a vedação.
3. Mantenha o motor limpo, sem corpos estranhos, líquidos corrosivos, gás no motor, não bata e asse a carcaça do motor, para não danificar o motor.

Se o problema persistir, entre em contato com a equipe de atendimento ao cliente da Fiido.

Manutenção e reparo da bateria

1. A bateria de lítio tem as características de grande capacidade, longa vida útil, livre de manutenção, leve, livre de poluição, etc. Sua vida útil está intimamente relacionada ao modo de uso. Não armazene cronicamente, por favor, forme o hábito de carregar com frequência.
2. Recomenda-se carregar por 7 a 9 horas a cada vez, e o tempo máximo não é superior a 1 dia. A bateria de lítio não tem efeito de memória, pode ser usada com a carga.
3. Certifique-se de carregar por mais de duas horas a cada mês em condições de armazenamento crônico. Não armazene a bateria com perda de energia. Uma vez que a tensão da bateria atinge o estado de descarga, causará danos irreparáveis.

Não desmonte a bateria velha sem autorização, ela deve ser coletada de acordo com os regulamentos.

Não se aproxime do fogo ou fonte de alta temperatura, nem jogue no fogo ou exponha ao sol.

Cuidados com o refletor reflexivo

1. O dispositivo refletor reflexivo não deve estar faltando, se estiver faltando, entre em contato imediatamente com a equipe de pós-venda para substituição, e a posição de instalação deve ser consistente com a bicicleta original.
2. O refletor reflexivo Fiido foi fixado no veículo, não altere a posição, modifique, desmonte, etc.
3. Certifique-se de verificar a função normal do refletor reflexivo antes de cada uso e mantenha a superfície limpa.
4. O dispositivo refletor não deve ser coberto por bagagem, cadeiras infantis, roupas e outros objetos, caso contrário, pode causar risco à segurança.

Métodos de solução de problemas

Descrição do código de falha

Código de falha	Fenômeno da falha
E1	Problemas de comunicação
E2	Problemas no acelerador
E3	Problemas na alavanca do freio
E4	Problemas no hall do motor
E5	Problemas no motor
E6	Problemas no controlador
	Proteção contra superaquecimento

Falha geral

Fenômeno da falha	Causa da falha	Maneira de descartar
Falha do motor de alimentação direta	Contato ruim do guidão regulador Contato ruim da chave de corte do freio Danos no motor Danos no controlador Conector solto	Mude o guidão regulador Mude a chave de corte do freio Mude o motor Mude o controlador ou conserte-o Verifique o conector
Falta de alcance	Deficiência na pressão do pneu Carregador com pouca carga ou com defeito Bateria envelhecida ou danificada Mais subidas, vendavais, frenagem frequente, sobrecarga, etc.	Encha o pneu Totalmente carregado, verifique o carregador Mude a bateria Usando o modo pendal
Dificuldade em carregar	Plugue solto Cabo da bateria desconectado Carregador danificado	Aperte o soquete e o conector Conector soldado Mude o carregador

Especificações

* Os dados acima permitem tolerâncias de fabricação de 5%.
* Depois de receber a bicicleta, pode haver algumas diferenças entre os acessórios individuais e os desenhos de exibição, que são diferentes devido aos diferentes lotes, e não afetam o uso.

Precauções de segurança

1. Siga as precauções nesta instrução para reduzir efetivamente os riscos. Ao entrar em áreas públicas, obedeça aos regulamentos nacionais e locais, permaneça vigilante enquanto estiver andando e mantenha uma distância segura razoável de outras pessoas e veículos.
2. Opere de acordo com as instruções do manual do usuário, a perda causada por não seguir as instruções será suportada pelo próprio usuário.
3. Este produto não é uma bicicleta off-road profissional, não use este produto de acordo com os padrões off-road.
4. Na primeira vez que andar, mantenha-se afastado de crianças, pedestres, animais de estimação, veículos ou outros obstáculos e perigos potenciais. Familiarize-se com a bicicleta antes de andar em vias públicas principais.
5. Antes de cada passeio, verifique cuidadosamente as peças e os parafusos da bicicleta para garantir que ela esteja funcionando bem. Se houver algum ruído incomum, pare de andar imediatamente e entre em contato com a equipe de pós-venda para obter ajuda.
6. Para evitar ferimentos, leia e siga todas as instruções de "Cuidado", "Perigo" e "Aviso" neste manual do usuário. Não exceda a velocidade e não ande em estradas motorizadas em nenhuma circunstância.
7. Por questões de segurança, o usuário deve ter mais de 16 anos. Não é altamente recomendável que usuários nas seguintes circunstâncias usem este produto:
   • Pessoas afetadas por álcool ou drogas.
   • Pessoas que não conseguem se envolver em atividades físicas extenuantes devido a doença.
   • Pessoas que são incapazes de manter o equilíbrio ou cujo equilíbrio é prejudicado por habilidades motoras.
   • Pessoas cujo peso excede o limite máximo de carga (carga máxima é de 120KG/265lb).
   • Mulheres grávidas.
8. Ande com cuidado na neve, chuva, estrada molhada, gelo e outras condições climáticas adversas. Não ande sobre obstáculos muito altos ou muito grandes, caso contrário, é muito provável que perca o equilíbrio ou a aderência e cause ferimentos.
9. Não tente carregar enquanto o carregador ou a fonte de alimentação estiverem molhados, siga os regulamentos de segurança locais se precisar carregar a bicicleta em uma área pública.
10. Para uma proteção eficaz e o mais conveniente possível para você, certifique-se de usar peças específicas da Fiido.
11. Se precisar adaptar sua bicicleta, siga as leis e regulamentos locais, após consultar a equipe de pós-venda da Fiido, prossiga com cautela. Lesões graves e/ou danos causados ​​por modificação não autorizada resultarão na anulação da garantia.

Se você tiver alguma dúvida ou sugestão sobre este manual do usuário, entre em contato conosco através do seguinte endereço de e-mail
