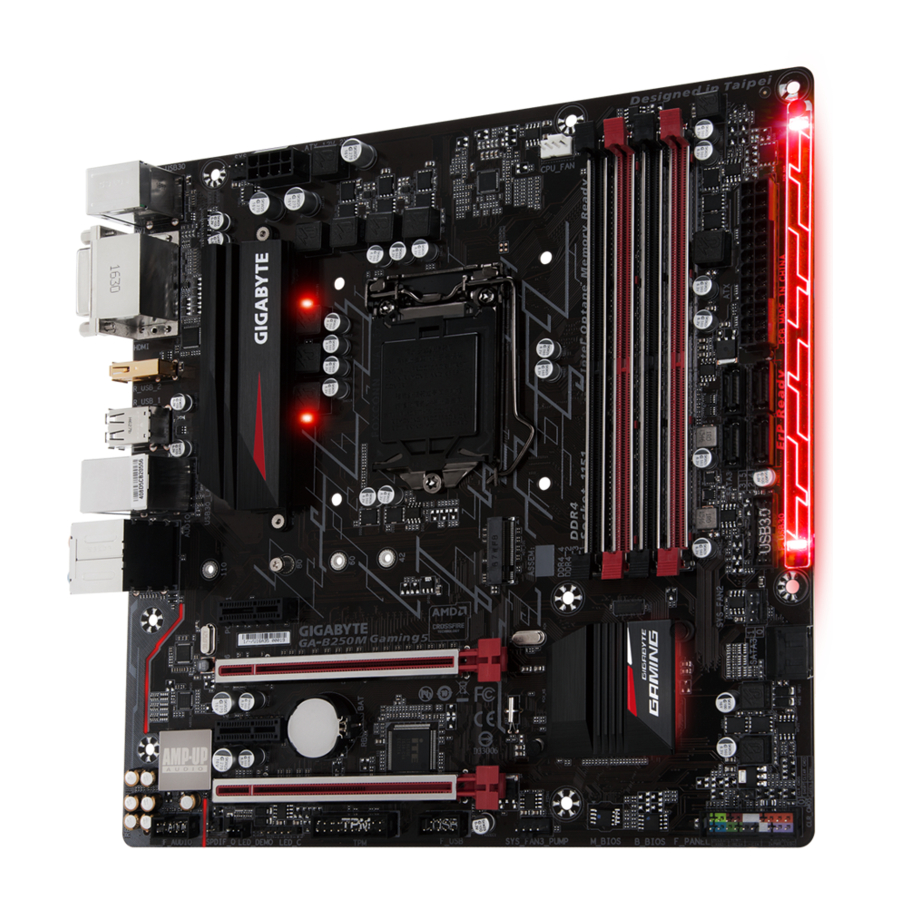

GIGABYTE GA-B250M-Gaming 5 - Anakart Kılavuzu

İçerikler

1 Anakart Revizyonunuzu Belirleme
2 Anakart Yerleşimi
- 2.1 Kutu İçeriği
3 Donanım Kurulumu
- 3.1 Kurulum Önlemleri
4 Ürün Özellikleri
5 BIOS Kurulumu
6 Sürücülerin Kurulumu
7 Kılavuzu indir
8 Diğer Dillerde

Anakart Revizyonunuzu Belirleme

Anakartınızdaki revizyon numarası şu şekilde görünür: "REV: X.X." Örneğin, "REV: 1.0", anakartın revizyonunun 1.0 olduğu anlamına gelir. Anakart BIOS'unu, sürücülerini güncellemeden veya teknik bilgi ararken anakart revizyonunuzu kontrol edin.

Örnek:

Anakart Yerleşimi

Kutu İçeriği

GA-B250M-Gaming anakart
Anakart sürücü diski
Kullanım Kılavuzu
Dört SATA kablosu
G/Ç Kalkanı

* Yukarıdaki kutu içeriği yalnızca referans amaçlıdır ve gerçek öğeler, edindiğiniz ürün paketine bağlı olacaktır.
Kutu içeriği önceden haber verilmeksizin değiştirilebilir.

Donanım Kurulumu

Kurulum Önlemleri

Anakart, elektrostatik deşarj (ESD) sonucu hasar görebilecek çok sayıda hassas elektronik devre ve bileşen içerir. Kurulumdan önce, kullanım kılavuzunu dikkatlice okuyun ve şu prosedürleri izleyin:

Kurulumdan önce, kasanın anakart için uygun olduğundan emin olun.
Kurulumdan önce, anakart S/N (Seri Numarası) etiketini veya satıcınız tarafından sağlanan garanti etiketini çıkarmayın veya kırmayın. Bu etiketler garanti doğrulaması için gereklidir.
Anakartı veya diğer donanım bileşenlerini takmadan veya çıkarmadan önce daima güç kablosunu prizden çekerek AC gücünü kesin.
Donanım bileşenlerini anakart üzerindeki dahili konektörlere bağlarken, bunların sıkıca ve güvenli bir şekilde bağlandığından emin olun.
Anakartı tutarken, herhangi bir metal uca veya konektöre dokunmaktan kaçının.
Anakart, CPU veya bellek gibi elektronik bileşenleri tutarken elektrostatik deşarj (ESD) bilekliği takmak en iyisidir. Bir ESD bilekliğiniz yoksa, ellerinizi kuru tutun ve önce statik elektriği gidermek için metal bir nesneye dokunun.
Anakartı takmadan önce, lütfen antistatik bir pedin üzerinde veya elektrostatik koruyucu bir kap içinde bulundurun.
Güç kaynağı kablosunu anakarttan bağlamadan veya çıkarmadan önce, güç kaynağının kapalı olduğundan emin olun.
Gücü açmadan önce, güç kaynağı voltajının yerel voltaj standardına göre ayarlandığından emin olun.
Ürünü kullanmadan önce, donanım bileşenlerinizin tüm kablolarının ve güç konektörlerinin bağlı olduğunu doğrulayın.
Anakartın zarar görmesini önlemek için, vidaların anakart devresine veya bileşenlerine temas etmesine izin vermeyin.
Anakart üzerinde veya bilgisayar kasası içinde kalan vida veya metal bileşen olmadığından emin olun.
Bilgisayar sistemini düz olmayan bir yüzeye yerleştirmeyin.
Bilgisayar sistemini yüksek sıcaklıkta veya ıslak bir ortama yerleştirmeyin.
Kurulum işlemi sırasında bilgisayarın gücünü açmak, sistem bileşenlerine zarar verebileceği gibi kullanıcının fiziksel olarak zarar görmesine de neden olabilir.
Herhangi bir kurulum adımı hakkında emin değilseniz veya ürünün kullanımıyla ilgili bir sorununuz varsa, lütfen sertifikalı bir bilgisayar teknisyenine danışın.
Bir adaptör, uzatma güç kablosu veya güç şeridi kullanıyorsanız, kurulum ve/veya topraklama talimatlarına danışmayı unutmayın.

Ürün Özellikleri

CPU	7. ve 6. nesil Intel ® Core ™ i7 işlemcileri/Intel ® Core ™ i5 işlemcileri/Intel ® Core ™ i3 işlemcileri/Intel ® Pentium ® işlemcileri/Intel ® Celeron ® işlemcileri için LGA1151 paketinde destek (En son CPU destek listesi için GIGABYTE'ın web sitesini ziyaret edin.) L3 önbelleği CPU'ya göre değişir
Yonga Seti	Intel ® B250 Express Yonga Seti
Bellek	64 GB'a kadar sistem belleğini destekleyen 4 x DDR4 DIMM soketi * Bir Windows 32-bit işletim sistemi sınırlaması nedeniyle, 4 GB'den fazla fiziksel bellek takıldığında, görüntülenen gerçek bellek boyutu takılan fiziksel bellek boyutundan daha az olacaktır. Çift kanal bellek mimarisi DDR4 2400/2133 MHz bellek modülleri için destek ECC Olmayan tamponlu DIMM 1Rx8/2Rx8 bellek modülleri için destek (ECC olmayan modda çalışır) ECC Olmayan tamponlu DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri için destek Extreme Memory Profile (XMP) bellek modülleri için destek * 2400 MHz veya XMP belleğini desteklemek için 7. nesil bir işlemci takmanız gerekir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesini ziyaret edin.)
Yerleşik Grafik	Tümleşik Grafik İşlemcisi-Intel ® HD Graphics desteği: Maksimum 1920x1200@60 Hz çözünürlüğü destekleyen 1 x DVI-D portu * DVI-D portu, adaptör ile D-Sub bağlantısını desteklemez. Maksimum 4096x2160@24 Hz çözünürlüğü destekleyen 1 x HDMI portu * HDMI 1.4 sürümü için destek. Maksimum 1 GB paylaşımlı bellek
Ses	Realtek ® ALC1220 codec Yüksek Tanımlı Ses 2/4/5.1/7.1 kanallı S/PDIF Çıkışı için destek
LAN	Intel ® GbE LAN çipi (10/100/1000 Mbit)
Genişleme Yuvaları	x16'da çalışan 1 x PCI Express x16 yuvası (PCIEX16) * Optimum performans için, yalnızca bir PCI Express grafik kartı takılacaksa, PCIEX16 yuvasına taktığınızdan emin olun. x4'te çalışan 1 x PCI Express x16 yuvası (PCIEX4) 2 x PCI Express x1 yuvası (Tüm PCI Express yuvaları PCI Express 3.0 standardına uygundur.)
Çoklu Grafik Teknolojisi	AMD Quad-GPU CrossFireX ™ ve 2 Yollu AMD CrossFire ™ teknolojileri için destek
Depolama Arayüzü	Yonga Seti: 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2242/2260/2280/22110 SATA ve PCIe x4/x2 SSD desteği) 6 x SATA 6Gb/s konektörü * M.2 ve SATA konektörleri için kurulum uyarıları için "Dahili Konektörler"e bakın.
USB	Yonga Seti: 6 x USB 3.1 Gen 1 portu (arka panelde 4 port, dahili USB başlığı aracılığıyla 2 port kullanılabilir) 5 x USB 2.0/1.1 portu (arka panelde 3 port, dahili USB başlığı aracılığıyla 2 port kullanılabilir)
Dahili Konektörler	1 x 24-pin ATX ana güç konektörü 1 x 8-pin ATX 12V güç konektörü 1 x M.2 Soket 3 konektörü 6 x SATA 6Gb/s konektörü 1 x CPU fan başlığı 2 x sistem fanı başlığı 1 x sistem fanı/su soğutma pompası başlığı 1 x ön panel başlığı 1 x ön panel ses başlığı 1 x USB 3.1 Gen 1 başlığı 1 x USB 2.0/1.1 başlığı 1 x S/PDIF Çıkış başlığı 1 x Trusted Platform Module (TPM) başlığı 1 x RGB (RGBW) LED şerit uzatma kablosu başlığı 1 x Clear CMOS jumper'ı
Arka Panel Konektörleri	1 x PS/2 klavye/fare portu 1 x DVI-D portu 1 x HDMI portu 4 x USB 3.1 Gen 1 portu 3 x USB 2.0/1.1 portu 1 x RJ-45 portu 1 x optik S/PDIF Çıkış konektörü 5 x ses jakı (Merkez/Subwoofer Hoparlör Çıkışı, Arka Hoparlör Çıkışı, Hat Girişi, Hat Çıkışı, Mikrofon Girişi)
G/Ç Denetleyicisi	iTE ® G/Ç Denetleyici Çipi
Donanım İzleme	Voltaj algılama Sıcaklık algılama Fan hızı algılama Aşırı ısınma uyarısı Fan arızası uyarısı Fan hızı kontrolü * Fan (pompa) hızı kontrol fonksiyonunun desteklenip desteklenmediği, taktığınız fan (pompa) bağlı olacaktır.
BIOS	2 x 64 Mbit flash Lisanslı AMI UEFI BIOS kullanımı DualBIOS ™ için destek PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler	APP Center için destek * APP Center'daki mevcut uygulamalar anakart modeline göre değişebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişebilir. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner 3TB+ Unlock için destek Q-Flash için destek Xpress Install için destek
Birlikte Verilen Yazılım	Norton ® Internet Security (OEM sürümü) Intel ® Optane ™ Memory Ready cFosSpeed
İşletim Sistemi	Windows 10/8.1 64-bit için destek Windows 7 32-bit/64-bit için destek * Desteklenen işletim sistemleri, işlemci modelinize bağlı olarak değişebilir. * Lütfen GIGABYTE'ın web sitesinden "Windows USB Installation Tool" aracını indirin ve Windows 7'yi kurmadan önce kurun.
Form Faktörü	Micro ATX Form Faktörü; 24,4cm x 24,4cm

* GIGABYTE, ürün özelliklerinde ve ürünle ilgili bilgilerde önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.

CPU, bellek modülleri, SSD'ler ve M.2 cihazlarının destek listeleri için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Uygulamaların en son sürümünü indirmek için lütfen GIGABYTE'ın web sitesindeki Support\Utility List (Destek\Yardımcı Program Listesi) sayfasını ziyaret edin.

CPU'nun Takılması

uyarı
CPU'yu takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın CPU'yu desteklediğinden emin olun. (En son CPU destek listesi için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için CPU'yu takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
CPU'nun bir numaralı pinini bulun. CPU yanlış yönlendirilirse takılamaz. (Veya CPU'nun her iki tarafındaki çentikleri ve CPU soketindeki hizalama anahtarlarını bulun.)
CPU'nun yüzeyine eşit ve ince bir termal macun tabakası uygulayın.
CPU soğutucusu takılı değilse bilgisayarı açmayın, aksi takdirde aşırı ısınma ve CPU hasarı meydana gelebilir.
CPU ana frekansını CPU özelliklerine göre ayarlayın. Çevre birimleri için standart gereksinimleri karşılamadığından, sistem yolu frekansının donanım özelliklerinin ötesinde ayarlanması önerilmez. Frekansı standart özelliklerin ötesinde ayarlamak istiyorsanız, lütfen CPU, grafik kartı, bellek, sabit sürücü vb. dahil olmak üzere donanım özelliklerinize göre yapın.

CPU'nun Takılması

Anakart CPU soketindeki hizalama anahtarlarını ve CPU üzerindeki çentikleri bulun.

uyarı
CPU'yu takmadan önce CPU soketi kapağını çıkarmayın. CPU'yu taktıktan sonra kolu yeniden takma işlemi sırasında yük plakasından otomatik olarak çıkabilir.

Donanım kurulumuyla ilgili ayrıntılar için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Belleğin Takılması

uyarı
Belleği takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın belleği desteklediğinden emin olun. Aynı kapasite, marka, hız ve çiplere sahip bellek kullanılması önerilir. (En son desteklenen bellek hızları ve bellek modülleri için GIGABYTE'ın web sitesine gidin.)
Donanım hasarını önlemek için belleği takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.
Bellek modülleri hatasız bir tasarıma sahiptir. Bir bellek modülü yalnızca tek yönde takılabilir. Belleği takamıyorsanız, yönü değiştirin.

Çift Kanal Bellek Yapılandırması

Bu anakart dört bellek soketi sağlar ve Çift Kanal Teknolojisini destekler. Bellek takıldıktan sonra, BIOS otomatik olarak belleğin özelliklerini ve kapasitesini algılayacaktır. Çift Kanal bellek modunu etkinleştirmek, orijinal bellek bant genişliğini iki katına çıkaracaktır.

Dört bellek soketi iki kanala ayrılmıştır ve her kanal aşağıdaki gibi iki bellek soketine sahiptir:

Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Çift Kanal Bellek Yapılandırmaları Tablosu

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modül	- -	DS/SS	- -	DS/SS
2 Modül	DS/SS	- -	DS/SS	- -
4 Modül	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Tek Taraflı, DS=Çift Taraflı, "- -"=Bellek Yok)

CPU sınırlamaları nedeniyle, belleği Çift Kanal modunda takmadan önce aşağıdaki yönergeleri okuyun.

Yalnızca bir bellek modülü takılıysa Çift Kanal modu etkinleştirilemez.
İki veya dört bellek modülüyle Çift Kanal modunu etkinleştirirken, aynı kapasite, marka, hız ve çiplere sahip bellek kullanılması önerilir.

Bir Genişletme Kartı Takma

uyarı
Bir genişletme kartı takmaya başlamadan önce aşağıdaki yönergeleri okuyun:

Anakartın genişletme kartını desteklediğinden emin olun. Genişletme kartınızla birlikte gelen kılavuzu dikkatlice okuyun.
Donanım hasarını önlemek için bir genişletme kartı takmadan önce daima bilgisayarı kapatın ve güç kablosunu prizden çekin.

Arka Panel Bağlantı Noktaları

PS/2 Klavye/Fare Bağlantı Noktası
Bir PS/2 fare veya klavye bağlamak için bu bağlantı noktasını kullanın.
USB 3.1 Gen 1 Bağlantı Noktası
USB 3.1 Gen 1 bağlantı noktası, USB 3.1 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. Bu bağlantı noktasına bir USB DAC bağlayabilir veya bu bağlantı noktasını USB cihazları için kullanabilirsiniz.
DVI-D Bağlantı Noktası ^(Not)
DVI-D bağlantı noktası, DVI-D özelliğine uygundur ve maksimum 1920x1200@60 Hz çözünürlüğü destekler (desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır). Bu bağlantı noktasına DVI-D bağlantısını destekleyen bir monitör bağlayın.
HDMI Bağlantı Noktası
HDMI bağlantı noktası HDCP uyumludur ve Dolby TrueHD ve DTS HD Master Audio formatlarını destekler. Ayrıca 192KHz/16bit 8 kanallı LPCM ses çıkışını da destekler. HDMI destekli monitörünüzü bağlamak için bu bağlantı noktasını kullanabilirsiniz. Desteklenen maksimum çözünürlük 4096x2160@24 Hz'dir, ancak desteklenen gerçek çözünürlükler kullanılan monitöre bağlıdır.

HDMI cihazını taktıktan sonra, varsayılan ses çalma cihazını HDMI olarak ayarladığınızdan emin olun. (Öğe adı işletim sisteminize göre farklılık gösterebilir.)
USB 2.0/1.1 Bağlantı Noktası
USB bağlantı noktası, USB 2.0/1.1 özelliğini destekler. USB cihazları için bu bağlantı noktasını kullanın. Bu bağlantı noktasına bir USB DAC bağlayabilir veya bu bağlantı noktasını USB cihazları için kullanabilirsiniz.
USB 2.0/1.1 Bağlantı Noktası
USB bağlantı noktası, USB 2.0/1.1 özelliğini destekler. USB cihazları için bu bağlantı noktasını kullanın.
RJ-45 LAN Bağlantı Noktası
Gigabit Ethernet LAN bağlantı noktası, 1 Gbps'ye kadar veri hızında İnternet bağlantısı sağlar. Aşağıda LAN bağlantı noktası LED'lerinin durumları açıklanmaktadır.

Bağlantı/Hız LED'i:

Durum Açıklama

Turuncu 1 Gbps veri hızı

Yeşil 100 Mbps veri hızı

Kapalı 10 Mbps veri hızı

Etkinlik LED'i:

Durum Açıklama

Yanıp Sönüyor Veri iletimi veya alımı gerçekleşiyor

Açık Veri iletimi veya alımı gerçekleşmiyor
USB 3.1 Gen 1 Bağlantı Noktası
USB 3.1 Gen 1 bağlantı noktası, USB 3.1 Gen 1 özelliğini destekler ve USB 2.0 özelliğiyle uyumludur. USB cihazları için bu bağlantı noktasını kullanın.

(Not) DVI-D bağlantı noktası, adaptörle D-Sub bağlantısını desteklemez.

Orta/Subwoofer Hoparlör Çıkışı
5.1/7.1 kanallı bir ses yapılandırmasında orta/subwoofer hoparlörlerini bağlamak için bu ses jakını kullanın.
Arka Hoparlör Çıkışı
Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında arka hoparlörleri bağlamak için kullanılabilir.
Optik S/PDIF Çıkış Konnektörü
Bu konnektör, dijital optik sesi destekleyen harici bir ses sistemine dijital ses çıkışı sağlar. Bu özelliği kullanmadan önce, ses sisteminizin bir optik dijital ses giriş konnektörü sağladığından emin olun.
Hat Girişi
Hat girişi jakı. Optik sürücü, walkman vb. gibi hat girişi cihazları için bu ses jakını kullanın.
Hat Çıkışı
Bir kulaklık veya 2 kanallı hoparlör için bu ses jakını kullanın. Bu jak, 4/5.1/7.1 kanallı bir ses yapılandırmasında ön hoparlörleri bağlamak için kullanılabilir.
Mikrofon Girişi
Mikrofon girişi jakı.

Bir Yan Hoparlör takmak istiyorsanız, ses sürücüsü aracılığıyla Hat girişini veya Mikrofon girişini Yan Hoparlör çıkışı olarak yeniden görevlendirmeniz gerekir. Daha fazla yazılım bilgisi için lütfen GIGABYTE'ın web sitesini ziyaret edin.

Bir arka panel konektörüne bağlı kabloyu çıkarırken, önce kabloyu cihazınızdan çıkarın ve ardından anakarttan çıkarın.
Kabloyu çıkarırken, konektörden düz bir şekilde çekin. Kablo konektörünün içinde elektrik kısa devresini önlemek için onu yan yana sallamayın.

Dahili Bağlantılar

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

uyarı
Harici cihazları bağlamadan önce aşağıdaki yönergeleri okuyun:

Öncelikle cihazlarınızın bağlamak istediğiniz konektörlerle uyumlu olduğundan emin olun.
Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Güç kablosunu prizden çekerek cihazlara zarar gelmesini önleyin.
Cihazı kurduktan ve bilgisayarı açmadan önce, cihaz kablosunun anakart üzerindeki konektöre güvenli bir şekilde takıldığından emin olun.

ATX_12V_2X4/ATX (2x4 12V Güç Konektörü ve 2x12 Ana Güç Konektörü)
Güç konektörünün kullanımıyla, güç kaynağı anakart üzerindeki tüm bileşenlere yeterli ve kararlı güç sağlayabilir. Güç konektörünü bağlamadan önce, güç kaynağının kapalı olduğundan ve tüm cihazların düzgün şekilde kurulduğundan emin olun. Güç konektörü hatasız bir tasarıma sahiptir. Güç kaynağı kablosunu güç konektörüne doğru yönde bağlayın. 12V güç konektörü esas olarak CPU'ya güç sağlar. 12V güç konektörü bağlı değilse, bilgisayar başlamaz.

Genişletme gereksinimlerini karşılamak için, yüksek güç tüketimine dayanabilen bir güç kaynağı (500W veya daha yüksek) kullanılması önerilir. Gerekli gücü sağlamayan bir güç kaynağı kullanılırsa, sonuç kararsız veya başlatılamayan bir sisteme yol açabilir.

ATX_12V_2X4:

Pin No.	Tanım	Pin No.	Tanım
1	GND (Sadece 2x4-pin 12V için)	5	+12V (Sadece 2x4-pin 12V için)
2	GND (Sadece 2x4-pin 12V için)	6	+12V (Sadece 2x4-pin 12V için)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin No.	Tanım	Pin No.	Tanım
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Sadece 2x12-pin ATX için)	23	+5V (Sadece 2x12-pin ATX için)
12	3.3V (Sadece 2x12-pin ATX için)	24	GND (Sadece 2x12-pin ATX için)

CPU_FAN/SYS_FAN1/2 (Fan Başlıkları)
Bu anakart üzerindeki tüm fan başlıkları 4 pinlidir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için, kasanın içine bir sistem fanı takılması önerilir.

CPU_FAN/SYS_FAN1

SYS_FAN2

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

CPU'nuzun ve sisteminizin aşırı ısınmasını önlemek için fan kablolarını fan başlıklarına bağladığınızdan emin olun. Aşırı ısınma, CPU'ya zarar verebilir veya sistemin kilitlenmesine neden olabilir.
Bu fan başlıkları, yapılandırma jumper blokları değildir. Başlıklara bir jumper başlığı yerleştirmeyin.

SYS_FAN3_PUMP (Sistem Fanı/Su Soğutma Pompası Başlığı)
Fan/pompa başlığı 4 pinlidir ve hatasız bir yerleştirme tasarımına sahiptir. Çoğu fan başlığı hatasız bir yerleştirme tasarımına sahiptir. Bir fan kablosunu bağlarken, doğru yönde bağladığınızdan emin olun (siyah konektör kablosu toprak kablosudur). Hız kontrol fonksiyonu, fan hızı kontrol tasarımına sahip bir fan kullanılmasını gerektirir. Optimum ısı dağılımı için, kasanın içine bir sistem fanı takılması önerilir. Başlık ayrıca bir su soğutma pompası için hız kontrolü sağlar, daha fazla bilgi için "BIOS Kurulumu," "M.I.T." bölümüne bakın.

Pin No.	Tanım
1	GND
2	Voltaj Hız Kontrolü
3	Algılama
4	PWM Hız Kontrolü

SATA3 0/1/2/3/4/5 (SATA 6Gb/s Konektörleri)
SATA konektörleri SATA 6Gb/s standardına uygundur ve SATA 3Gb/s ve SATA 1.5Gb/s standardıyla uyumludur. Her SATA konektörü tek bir SATA cihazını destekler.

Pin No.	Tanım
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portları için çalışırken takmayı etkinleştirmek için, daha fazla bilgi için "BIOS Kurulumu," "Çevre Birimleri\SATA ve RST Yapılandırması" bölümüne bakın.

BAT (Pil)
Pil, bilgisayar kapalıyken CMOS'daki değerleri (BIOS yapılandırmaları, tarih ve saat bilgileri gibi) korumak için güç sağlar. Pil voltajı düşük bir seviyeye düştüğünde pili değiştirin, aksi takdirde CMOS değerleri doğru olmayabilir veya kaybolabilir.

Pili çıkararak CMOS değerlerini temizleyebilirsiniz:

Bilgisayarınızı kapatın ve güç kablosunu çıkarın.
Pili pil yuvasından nazikçe çıkarın ve bir dakika bekleyin. (Veya bir tornavida gibi metal bir nesne kullanarak pil yuvasının pozitif ve negatif terminallerine dokunarak 5 saniye boyunca kısa devre yapın.)
Pili değiştirin.
Güç kablosunu takın ve bilgisayarınızı yeniden başlatın.

Pili değiştirmeden önce daima bilgisayarınızı kapatın ve güç kablosunu çıkarın.
Pili eşdeğer bir pille değiştirin. Pilin yanlış bir modelle değiştirilmesi durumunda patlama tehlikesi vardır.
Pili kendiniz değiştiremiyorsanız veya pil modeli hakkında emin değilseniz, satın aldığınız yerle veya yerel satıcınızla iletişime geçin.
Pili takarken, pilin pozitif (+) ve negatif (-) tarafının yönüne dikkat edin (pozitif taraf yukarı bakmalıdır).
Kullanılmış piller, yerel çevre düzenlemelerine uygun olarak işlenmelidir.

SPDIF_O (S/PDIF Çıkış Başlığı)
Bu başlık, dijital S/PDIF Çıkışını destekler ve anakartınızdan grafik kartları ve ses kartları gibi belirli genişletme kartlarına dijital ses çıkışı için bir S/PDIF dijital ses kablosu (genişletme kartları tarafından sağlanır) bağlar. Örneğin, bazı grafik kartları, bir HDMI ekranı grafik kartına bağlamak ve aynı anda HDMI ekrandan dijital ses çıkışı almak istiyorsanız, anakartınızdan grafik kartınıza dijital ses çıkışı için bir S/PDIF dijital ses kablosu kullanmanızı gerektirebilir. S/PDIF dijital ses kablosunu bağlama hakkında bilgi için, genişletme kartınızın kılavuzunu dikkatlice okuyun.

Pin No.	Tanım
1	SPDIFO
2	GND

M2Q_32G (M.2 Soket 3 Konektörü)
M.2 konektörü, M.2 SATA SSD'leri ve M.2 PCIe SSD'leri destekler.

Bir M.2 SSD'yi M.2 konektörüne doğru şekilde takmak için aşağıdaki adımları izleyin.

Adım 1:
Bir tornavida kullanarak vidayı ve somunu anakarttan sökün. Takılacak M.2 SSD için uygun montaj deliğini bulun ve ardından önce somunu vidalayın.

Adım 2:
M.2 SSD'yi açılı bir şekilde konektöre kaydırın.

Adım 3:
M.2 SSD'yi aşağı doğru bastırın ve ardından vidayla sabitleyin.

Takılacak M.2 SSD için uygun deliği seçin ve vidayı ve somunu yeniden sıkın.

M2Q_32G ve SATA Konnektörleri için Kurulum Uyarıları:
Yonga Seti tarafından sağlanan hat sayısının sınırlı olması nedeniyle, SATA konnektörlerinin kullanılabilirliği, M2Q_32G konnektörüne takılan cihazın türünden etkilenebilir. M2Q_32G konnektörü, SATA3 5 konnektörü ile bant genişliğini paylaşır. Ayrıntılar için aşağıdaki tabloya bakın.

M.2 SSD/Konnektör Tipi	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
M.2 SSD Takılı Değil

Mevcut : Mevcut,
: Mevcut değil

F_PANEL (Ön Panel Başlığı)
Kasa üzerindeki güç anahtarını, sıfırlama anahtarını, hoparlörü, kasa izinsiz giriş anahtarını/sensörünü ve sistem durumu göstergesini aşağıdaki pin atamalarına göre bu başlığa bağlayın. Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PLED/PWR_LED (Güç LED'i, Sarı/Mor):
Kasanın ön panelindeki güç durumu göstergesine bağlanır. Sistem çalışırken LED yanar. Sistem S3/S4 uyku durumundayken veya kapalıyken (S5) LED söner.

Sistem Durumu	LED
S0	Açık
S3/S4/S5	Kapalı

PW (Güç Anahtarı, Kırmızı):
Kasanın ön panelindeki güç anahtarına bağlanır. Güç anahtarını kullanarak sisteminizi kapatma şeklini yapılandırabilirsiniz ("BIOS Kurulumu", "Güç" bölümüne bakın).
SPEAK (Hoparlör, Turuncu):
Kasanın ön panelindeki hoparlöre bağlanır. Sistem, sistem başlatma durumunu bir bip kodu vererek bildirir. Sistem başlatılırken herhangi bir sorun tespit edilmezse tek bir kısa bip sesi duyulur.
HD (Sabit Disk Etkinlik LED'i, Mavi):
Kasanın ön panelindeki sabit disk etkinlik LED'ine bağlanır. Sabit disk veri okurken veya yazarken LED yanar.
RES (Sıfırlama Anahtarı, Yeşil):
Kasanın ön panelindeki sıfırlama anahtarına bağlanır. Bilgisayar donarsa ve normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
CI (Kasa İzinsiz Giriş Başlığı, Gri):
Kasa kapağının çıkarılıp çıkarılmadığını algılayabilen kasadaki kasa izinsiz giriş anahtarına/sensörüne bağlanır. Bu işlev, kasa izinsiz giriş anahtarı/sensörü olan bir kasa gerektirir.
NC (Turuncu): Bağlantı Yok.

Ön panel tasarımı kasaya göre değişebilir. Bir ön panel modülü temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit disk etkinlik LED'i, hoparlör vb. içerir. Kasa ön panel modülünüzü bu başlığa bağlarken, kablo atamalarının ve pin atamalarının doğru şekilde eşleştiğinden emin olun.

F_AUDIO (Ön Panel Ses Başlığı)
Ön panel ses başlığı, Intel Yüksek Tanımlı ses (HD) ve AC'97 sesini destekler. Kasa ön panel ses modülünüzü bu başlığa bağlayabilirsiniz. Modül konektörünün kablo atamalarının, anakart başlığının pin atamalarıyla eşleştiğinden emin olun. Modül konektörü ile anakart başlığı arasındaki yanlış bağlantı, cihazın çalışmamasına ve hatta zarar görmesine neden olur.

HD Ön Panel Sesi için:

Pin No.	Tanım
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Pin Yok
9	LINE2_L
10	Sense

AC'97 Ön Panel Sesi için:

Pin No.	Tanım
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Pin Yok
9	Line Out (L)
10	NC

Ön panel ses başlığı varsayılan olarak HD sesini destekler.
Ses sinyalleri, hem ön hem de arka panel ses bağlantılarında aynı anda mevcut olacaktır.
Bazı kasalar, her kabloda tek bir fiş yerine ayrılmış konektörlere sahip bir ön panel ses modülü sağlar. Farklı kablo atamalarına sahip ön panel ses modülünü bağlama hakkında bilgi için lütfen kasa üreticisine başvurun.

F_USB30 (USB 3.1 Gen 1 Başlığı)
Bu başlık, USB 3.1 Gen 1 ve USB 2.0 spesifikasyonuna uygundur ve iki USB bağlantı noktası sağlayabilir. İki USB 3.1 Gen 1 bağlantı noktası sağlayan isteğe bağlı 3,5" ön paneli satın almak için lütfen yerel satıcınıza başvurun.

Pin No.	Tanım	Pin No.	Tanım
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pin Yok

F_USB (USB 2.0/1.1 Başlığı)
Bu başlık, USB 2.0/1.1 spesifikasyonuna uygundur. Her USB başlığı, isteğe bağlı bir USB braketi aracılığıyla iki USB bağlantı noktası sağlayabilir. İsteğe bağlı USB braketini satın almak için lütfen yerel satıcınıza başvurun.

Pin No.	Tanım	Pin No.	Tanım
1	Güç (5V)	6	USB DY+
2	Güç (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pin Yok
5	USB DX+	10	NC

IEEE 1394 braketi (2x5 pin) kablosunu USB 2.0/1.1 başlığına takmayın.
USB braketini takmadan önce, USB braketine zarar gelmesini önlemek için bilgisayarınızı kapattığınızdan ve güç kablosunu prizden çektiğinizden emin olun.

TPM (Güvenilir Platform Modülü Başlığı)
Bu başlığa bir TPM (Güvenilir Platform Modülü) bağlayabilirsiniz.

Pin No.	Tanım	Pin No.	Tanım
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Pin Yok	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS Temizleme Jumper'ı)
BIOS yapılandırmasını temizlemek ve CMOS değerlerini fabrika varsayılanlarına sıfırlamak için bu jumper'ı kullanın. CMOS değerlerini temizlemek için, bir tornavida gibi metal bir nesne kullanarak iki pine birkaç saniye dokunun.

Açık: Normal

Short: Clear CMOS Values (CMOS Değerlerini Temizle)

CMOS değerlerini temizlemeden önce daima bilgisayarınızı kapatın ve güç kablosunu prizden çekin.
Sistem yeniden başlatıldıktan sonra, fabrika varsayılanlarını yüklemek için BIOS Kurulumuna gidin (Optimize Edilmiş Varsayılanları Yükle'yi seçin) veya BIOS ayarlarını manuel olarak yapılandırın ("BIOS Kurulumu" bölümüne bakın).

LED_C (RGB (RGBW) LED Şerit Uzatma Kablosu Başlığı)
Bu başlık, maksimum 2A (12V) güç değerine ve maksimum 2m uzunluğa sahip standart bir 5050 RGB (RGBW) LED şeridi (12V/G/R/B/W) bağlamak için kullanılabilir.

Pin No. (Pin Numarası)	Definition (Tanım)
1	12V
2	G
3	R
4	B
5	W

RGB (RGBW) LED şerit uzatma kablosunun bir ucunu başlığa, diğer ucunu ise RGB (RGBW) LED şeridinize bağlayın. Uzatma kablosunun siyah teli (fiş üzerinde bir üçgenle işaretlenmiştir) bu başlığın 1 numaralı Pin'ine (12V) bağlanmalıdır. Uzatma kablosunun diğer ucundaki 12V pini (bir okla işaretlenmiştir) LED şeridin 12V'si ile aynı hizada olmalıdır. LED şeridin bağlantı yönüne dikkat edin; yanlış bağlantı LED şeridin hasar görmesine neden olabilir.

RGB (RGBW) LED şeridin ışıklarının nasıl açılıp/kapatılacağını öğrenmek için "BIOS Kurulumu" bölümündeki talimatlara bakın.

uyarı
Cihazları kurmadan önce, cihazları ve bilgisayarınızı kapattığınızdan emin olun. Cihazlara zarar gelmesini önlemek için güç kablosunu prizden çekin.

BIOS Kurulumu

BIOS (Temel Giriş ve Çıkış Sistemi), anakart üzerindeki CMOS'ta sistemin donanım parametrelerini kaydeder. Başlıca işlevleri arasında sistem başlatma sırasında Güç Açma Kendi Kendine Testini (POST) yapmak, sistem parametrelerini kaydetmek ve işletim sistemini yüklemek vb. bulunur. BIOS, kullanıcının temel sistem yapılandırma ayarlarını değiştirmesine veya belirli sistem özelliklerini etkinleştirmesine olanak tanıyan bir BIOS Kurulum programı içerir.
Güç kapatıldığında, anakart üzerindeki pil, CMOS'taki yapılandırma değerlerini korumak için CMOS'a gerekli gücü sağlar. BIOS Kurulum programına erişmek için, güç açıldığında POST sırasında <Delete> tuşuna basın. BIOS'u yükseltmek için GIGABYTE Q-Flash veya BIOS yardımcı programını kullanın.

Q-Flash, kullanıcının işletim sistemine girmeden BIOS'u hızlı ve kolay bir şekilde yükseltmesine veya yedeklemesine olanak tanır.
BIOS, İnternet'ten BIOS'un en son sürümünü arayan ve indiren ve BIOS'u güncelleyen Windows tabanlı bir yardımcı programdır.

BIOS güncellemesi potansiyel olarak riskli olduğundan, mevcut BIOS sürümünü kullanırken sorun yaşamıyorsanız, BIOS'u güncellememeniz önerilir. BIOS'u güncellerseniz, dikkatli olun. Yetersiz BIOS güncellemesi sistem arızasına neden olabilir.
Sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemeniz (gerekmedikçe) önerilir. Ayarların yetersiz değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu meydana gelirse, CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında bu bölümdeki "Optimize Edilmiş Varsayılanları Yükle" bölümüne veya Donanım Kurulumu Bölümündeki pil/CMOS temizleme atlama teli tanıtımlarına bakın.)

Başlangıç Ekranı

Bilgisayar açıldığında aşağıdaki başlangıç Logo ekranı görünecektir. (Örnek BIOS Sürümü: D3)

Aşağıdaki gibi iki farklı BIOS modu vardır ve iki mod arasında geçiş yapmak için <F2> tuşunu kullanabilirsiniz. Klasik Kurulum modu, ayrıntılı BIOS ayarları sağlar. Öğeler arasında hareket etmek için klavyenizdeki ok tuşlarına basabilir ve bir alt menüyü kabul etmek veya girmek için <Enter> tuşuna basabilirsiniz. Veya istediğiniz öğeyi seçmek için farenizi kullanabilirsiniz. Kolay Mod, kullanıcıların mevcut sistem bilgilerini hızlı bir şekilde görüntülemesine veya optimum performans için ayarlamalar yapmasına olanak tanır. Kolay Modda, yapılandırma öğeleri arasında hareket etmek için farenizi kullanabilirsiniz.

Sistem normalde olduğu gibi kararlı olmadığında, sisteminizi varsayılan ayarlarına ayarlamak için Optimize Edilmiş Varsayılanları Yükle (Load Optimized Defaults) öğesini seçin.
Bu bölümde açıklanan BIOS Kurulum menüleri yalnızca referans amaçlıdır ve BIOS sürümüne göre farklılık gösterebilir.

M.I.T.

warning
Sistemin yaptığınız hız aşırtma/aşırı voltaj ayarlarıyla kararlı bir şekilde çalışıp çalışmayacağı, genel sistem yapılandırmalarınıza bağlıdır. Hız aşırtma/aşırı voltajın yanlış yapılması, CPU, yonga seti veya belleğe zarar verebilir ve bu bileşenlerin kullanım ömrünü kısaltabilir. Bu sayfa yalnızca ileri düzey kullanıcılar içindir ve sistem kararsızlığını veya diğer beklenmedik sonuçları önlemek için varsayılan ayarları değiştirmemenizi öneririz. (Ayarların yetersiz bir şekilde değiştirilmesi, sistemin başlatılamamasına neden olabilir. Bu durumda, CMOS değerlerini temizleyin ve kartı varsayılan değerlere sıfırlayın.)

Gelişmiş Frekans Ayarları
- Ana Saat Değeri (Host Clock Value)
  Mevcut çalışma Ana Saat frekansını görüntüler.
- Grafik Dilim Oranı (Graphics Slice Ratio) ^(Not)
  Grafik Dilim Oranını ayarlamanıza olanak tanır.
- Grafik Dilimlenmemiş Oranı (Graphics UnSlice Ratio) ^(Not)
  Grafik Dilimlenmemiş Oranı ayarlamanıza olanak tanır.
- CPU Saat Oranı (CPU Clock Ratio)
  Takılı CPU için saat oranını değiştirmenize olanak tanır. Ayarlanabilir aralık, takılan CPU'ya bağlıdır.
- CPU Frekansı (CPU Frequency)
  Mevcut çalışma CPU frekansını görüntüler.
Gelişmiş CPU Çekirdek Ayarları (Advanced CPU Core Settings)
- CPU Saat Oranı, CPU Frekansı (CPU Clock Ratio, CPU Frequency)
  Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları (Advanced Frequency Settings) menüsündeki aynı öğelerle senkronizedir.
- AVX Ofseti (AVX Offset) ^(Not)
  AVX ofseti, AVX oranının negatif ofsetidir.

(Not) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur. Intel^® CPU'ların benzersiz özellikleri hakkında daha fazla bilgi için lütfen Intel'in web sitesini ziyaret edin.

Çekirdek Dışı Oran (Uncore Ratio)
CPU Çekirdek Dışı oranını ayarlamanıza olanak tanır. Ayarlanabilir aralık, kullanılan CPU'ya bağlıdır.
Çekirdek Dışı Frekans (Uncore Frequency)
Mevcut CPU Çekirdek Dışı frekansını görüntüler.
CPU Esnek Oran Geçersiz Kılma (CPU Flex Ratio Override)
CPU Esnek Oranını etkinleştirir veya devre dışı bırakır. CPU Saat Oranı (CPU Clock Ratio) Otomatik (Auto) olarak ayarlanmışsa, maksimum CPU saat oranı CPU Esnek Oran Ayarları (CPU Flex Ratio Settings) değerine göre belirlenir. (Varsayılan: Devre Dışı (Disabled))
CPU Esnek Oran Ayarları (CPU Flex Ratio Settings)
CPU Esnek Oranını ayarlamanıza olanak tanır. Ayarlanabilir aralık CPU'ya göre değişebilir.
Intel(R) Turbo Boost Teknolojisi (Intel(R) Turbo Boost Technology)^(Not)
Intel ® CPU Turbo Boost teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenize olanak tanır. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
Turbo Oranı (Turbo Ratio) ^(Not)
Farklı sayıda etkin çekirdek için CPU Turbo oranlarını ayarlamanıza olanak tanır. Otomatik (Auto), CPU Turbo oranlarını CPU özelliklerine göre ayarlar. (Varsayılan: Otomatik (Auto))
Güç Limiti TDP (Watt) / Güç Limiti Zamanı (Power Limit TDP (Watts) / Power Limit Time)
CPU Turbo modu için güç sınırını ve belirtilen güç sınırında çalışmanın ne kadar sürdüğünü ayarlamanıza olanak tanır. Belirtilen değer aşılırsa, CPU gücü azaltmak için çekirdek frekansını otomatik olarak azaltır. Otomatik (Auto), güç sınırını CPU özelliklerine göre ayarlar. (Varsayılan: Otomatik (Auto))
Çekirdek Akım Limiti (Amper) (Core Current Limit (Amps))
CPU Turbo modu için bir akım limiti ayarlamanıza olanak tanır. CPU akımı belirtilen akım limitini aştığında, CPU akımı azaltmak için çekirdek frekansını otomatik olarak azaltır. Otomatik (Auto), güç sınırını CPU özelliklerine göre ayarlar. (Varsayılan: Otomatik (Auto))
Etkinleştirilen CPU Çekirdek Sayısı (No. of CPU Cores Enabled) (Not)
Bir Intel ® çok çekirdekli CPU'da etkinleştirilecek CPU çekirdek sayısını seçmenize olanak tanır (CPU çekirdek sayısı CPU'ya göre değişebilir). Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
Hyper-Threading Teknolojisi (Hyper-Threading Technology) (Not)
Intel kullanırken çoklu iş parçacığı teknolojisini etkinleştirip etkinleştirmeyeceğinizi belirlemenize olanak tanır bu işlevi destekler. Bu özellik yalnızca çoklu işlemci modunu destekleyen işletim sistemleri için çalışır. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
Intel(R) Speed Shift Teknolojisi (Intel® Speed Shift Technology) ^(Not)
Intel^® Speed Shift Teknolojisini etkinleştirir veya devre dışı bırakır. Bu özelliği etkinleştirmek, işlemcinin çalışma frekansını daha hızlı artırmasını ve ardından sistem yanıt verme hızını iyileştirmesini sağlar. (Varsayılan: Devre Dışı (Disabled))
CPU Gelişmiş Durdurma (C1E) (CPU Enhanced Halt (C1E)) ^(Not)
Sistem durdurma durumunda bir CPU güç tasarrufu işlevi olan Intel ® CPU Gelişmiş Durdurma (C1E) işlevini etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
C3 Durumu Desteği (C3 State Support) ^(Not)
Sistem durdurma durumunda CPU'nun C3 moduna girmesine izin verip vermeyeceğinizi belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır. C3 durumu, C1'den daha gelişmiş bir güç tasarrufu durumudur. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))

C6/C7 Durumu Desteği (C6/C7 State Support) ^{(Not 1)}
Sistem durdurma durumunda CPU'nun C6/C7 moduna girmesine izin verip vermeyeceğinizi belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır. C6/C7 durumu, C3'ten daha gelişmiş bir güç tasarrufu durumudur. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
C8 Durumu Desteği (C8 State Support) ^{(Not 1)}
Sistem durdurma durumunda CPU'nun C8 moduna girmesine izin verip vermeyeceğinizi belirlemenize olanak tanır. Etkinleştirildiğinde, güç tüketimini azaltmak için sistem durdurma durumunda CPU çekirdek frekansı ve voltajı azaltılır. C8 durumu, C6/C7'den daha gelişmiş bir güç tasarrufu durumudur. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
Paket C Durumu Limiti (Package C State Limit) ^{(Not 1)}
İşlemci için C durumu sınırını belirtmenize olanak tanır. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
CPU Isıl İzleme (CPU Thermal Monitor) ^{(Not 1)}
Bir CPU aşırı ısınma koruma işlevi olan Intel ® Isıl İzleme işlevini etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, CPU aşırı ısındığında CPU çekirdek frekansı ve voltajı azaltılır. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
CPU EIST İşlevi (CPU EIST Function) ^{(Not 1)}
Gelişmiş Intel ® Speed Step Teknolojisini (EIST) etkinleştirir veya devre dışı bırakır. CPU yüklemesine bağlı olarak, Intel EIST teknolojisi, ortalama güç tüketimini ve ısı üretimini azaltmak için CPU voltajını ve çekirdek frekansını dinamik ve etkili bir şekilde düşürebilir. Otomatik (Auto), BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik (Auto))
Voltaj Optimizasyonu (Voltage Optimization)
Güç tüketimini azaltmak için voltaj optimizasyonunu etkinleştirip etkinleştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Devre Dışı (Disabled))
RSR
CPU voltajı/sıcaklığı çok yüksekse CPU turbo oranını otomatik olarak düşürüp düşürmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Etkin (Enabled))
Donanım Ön Belleğe Alma (Hardware Prefetcher)
Verileri ve talimatları bellekten önbelleğe önceden getirmek için donanım ön belleğe almayı etkinleştirip etkinleştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Etkin (Enabled))
Bitişik Önbellek Satırı Ön Belleğe Alma (Adjacent Cache Line Prefetch)
İşlemcinin istenen önbellek satırının yanı sıra sonraki önbellek satırını da almasını sağlayan bitişik önbellek satırı ön belleğe alma mekanizmasını etkinleştirip etkinleştirmeyeceğinizi belirlemenize olanak tanır. (Varsayılan: Etkin (Enabled))

Aşırı Bellek Profili (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Not 2)}
Etkinleştirildiğinde bellek performansını artırmak için BIOS'un XMP bellek modül(ler)indeki SPD verilerini okumasını sağlar.

Devre Dışı (Disabled)	Bu işlevi devre dışı bırakır. (Varsayılan)
Profil1 (Profile1)	Profil 1 ayarlarını kullanır.
Profil2 (Profile2)^{(Not 2)}	Profil 2 ayarlarını kullanır.

Sistem Belleği Çarpanı (System Memory Multiplier)
Sistem belleği çarpanını ayarlamanıza olanak tanır. Otomatik (Auto), bellek çarpanını bellek SPD verilerine göre ayarlar. (Varsayılan: Otomatik (Auto))

(Not 1) Bu öğe yalnızca bu özelliği destekleyen bir CPU taktığınızda bulunur. Intel^® CPU'larının benzersiz özellikleri hakkında daha fazla bilgi için lütfen Intel'in web sitesini ziyaret edin.
(Not 2) Bu öğe yalnızca bu özelliği destekleyen bir CPU ve bir bellek modülü taktığınızda bulunur.

Memory Odd Ratio (100/133 veya 200/266)
Bellek referans saatini manuel olarak ayarlamanıza olanak tanır. (Varsayılan: Otomatik)
Memory Frequency (MHz)
İlk bellek frekansı değeri, kullanılmakta olan belleğin normal çalışma frekansıdır; ikincisi, Sistem Belleği Çarpanı ayarlarına göre otomatik olarak ayarlanan bellek frekansıdır.

Gelişmiş Bellek Ayarları

Extreme Memory Profile (X.M.P.) ^(Not) , System Memory Multiplier (Sistem Belleği Çarpanı), Memory Odd Ratio (100/133 veya 200/266) (Bellek Tek Oranı), Memory Frequency(MHz) (Bellek Frekansı)
Yukarıdaki ayarlar, Gelişmiş Frekans Ayarları menüsündeki aynı öğeler altındaki ayarlarla senkronizedir.

Memory Boot Mode ^(Not) (Bellek Önyükleme Modu)
Bellek algılama ve eğitim yöntemleri sağlar.

Auto (Otomatik)	BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan)
Normal	BIOS, bellek eğitimini otomatik olarak gerçekleştirir. Sistem kararsız hale gelirse veya önyüklenemez hale gelirse, lütfen CMOS değerlerini temizlemeyi ve kartı varsayılan değerlere sıfırlamayı deneyin. (CMOS değerlerinin nasıl temizleneceği hakkında Pil/CMOS atlama telinin tanıtımlarına bakın: Donanım Kurulumu CMOS değerlerinin nasıl temizleneceği hakkında bölüm.)
Enable Fast Boot (Hızlı Önyüklemeyi Etkinleştir)	Daha hızlı bellek önyüklemesi için bazı özel kriterlerde bellek algılama ve eğitimini atlayın.
Disable Fast Boot (Hızlı Önyüklemeyi Devre Dışı Bırak)	Her tek önyüklemede belleği algılayın ve eğitin.

Memory Enhancement Settings (Bellek Geliştirme Ayarları)
Çeşitli bellek performansı geliştirme ayarları sağlar: Normal (temel performans), Relax OC, Enhanced Stability (Gelişmiş Kararlılık) ve Enhanced Performance (Gelişmiş Performans). (Varsayılan: Normal)
Memory Timing Mode (Bellek Zamanlama Modu)
Manuel ve Gelişmiş Manuel, Bellek Çarpanı İnce Ayarı, Kanal Aralaması, Sıra Aralaması ve aşağıdaki bellek zamanlama ayarlarının yapılandırılabilir olmasını sağlar. Seçenekler şunlardır: Otomatik (varsayılan), Manuel, Gelişmiş Manuel.
Profile DDR Voltage (Profil DDR Voltajı)
XMP olmayan bir bellek modülü kullanırken veya Extreme Memory Profile (X.M.P.) Devre Dışı olarak ayarlandığında, değer bellek spesifikasyonunuza göre görüntülenir. Extreme Memory Profile (X.M.P.) Profile1 veya Profile2 olarak ayarlandığında, değer XMP belleğindeki SPD verilerine göre görüntülenir.
Memory Multiplier Tweaker (Bellek Çarpanı İnce Ayarı)
Farklı bellek otomatik ayarlama seviyeleri sağlar. (Varsayılan: Otomatik)
Channel Interleaving (Kanal Aralaması)
Bellek kanalı aralamasını etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı kanallarına aynı anda erişmesine olanak tanır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Rank Interleaving (Sıra Aralaması)
Bellek sırası aralamasını etkinleştirir veya devre dışı bırakır. Etkinleştirildiğinde, sistemin bellek performansını ve kararlılığını artırmak için belleğin farklı sıralarına aynı anda erişmesine olanak tanır. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)

(Not) Bu öğe, yalnızca bu özelliği destekleyen bir CPU ve bir bellek modülü kurduğunuzda bulunur.

Channel A/B Memory Sub Timings (A/B Kanalı Bellek Alt Zamanlamaları)
Bu alt menü, belleğin her kanalı için bellek zamanlama ayarları sağlar. İlgili zamanlama ayar ekranları yalnızca Bellek Zamanlama Modu Manuel veya Gelişmiş Manuel olarak ayarlandığında yapılandırılabilir. Not: Bellek zamanlamalarında değişiklik yaptıktan sonra sisteminiz kararsız hale gelebilir veya başlatılamayabilir. Bu meydana gelirse, lütfen optimize edilmiş varsayılanları yükleyerek veya CMOS değerlerini temizleyerek kartı varsayılan değerlere sıfırlayın.
Advanced Voltage Settings (Gelişmiş Voltaj Ayarları)
Advanced Power Settings (Gelişmiş Güç Ayarları)
- CPU Vcore Loadline Calibration (CPU Vcore Yük Hattı Kalibrasyonu)
  CPU Vcore voltajı için Yük Hattı Kalibrasyonunu yapılandırmanıza olanak tanır. Daha yüksek bir seviye seçmek, CPU Vcore voltajını BIOS'ta ağır yük altında ayarlanan değerle daha tutarlı tutar. "Auto" (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına ve voltajı Intel'in özelliklerine göre ayarlamasına olanak tanır. (Varsayılan: Auto (Otomatik))
- VAXG Loadline Calibration (VAXG Yük Hattı Kalibrasyonu)
  CPU VAXG voltajı için Yük Hattı Kalibrasyonunu yapılandırmanıza olanak tanır. Daha yüksek bir seviye seçmek, CPU VAXG voltajını BIOS'ta ağır yük altında ayarlanan değerle daha tutarlı tutar. "Auto" (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına ve voltajı Intel'in özelliklerine göre ayarlamasına olanak tanır. (Varsayılan: Auto (Otomatik))
CPU Core Voltage Control (CPU Çekirdek Voltaj Kontrolü)
Bu bölüm, CPU voltaj kontrol seçeneklerini sunar.
Chipset Voltage Control (Yonga Seti Voltaj Kontrolü)
Bu bölüm, Yonga Seti voltaj kontrol seçeneklerini sunar.
DRAM Voltage Control (DRAM Voltaj Kontrolü)
Bu bölüm, bellek voltaj kontrol seçeneklerini sunar.

PC Health Status (PC Sağlık Durumu)

Reset Case Open Status (Kasa Açık Durumunu Sıfırla)

Disabled (Devre Dışı)	Önceki şasi izinsiz giriş durumunun kaydını tutar veya temizler. (Varsayılan)
Enabled (Etkin)	Önceki şasi izinsiz giriş durumunun kaydını temizler ve Kasa Açık alanı bir sonraki başlatmada "No" (Hayır) olarak gösterilir.

Case Open (Kasa Açık)
Anakart CI başlığına bağlı şasi izinsiz giriş algılama cihazının algılama durumunu görüntüler. Sistem kasası kapağı çıkarılırsa, bu alan "Yes" (Evet) gösterir, aksi takdirde "No" (Hayır) gösterir. Şasi izinsiz giriş durumu kaydını temizlemek için, Kasa Açık Durumunu Sıfırla seçeneğini Enabled (Etkin) olarak ayarlayın, ayarları CMOS'a kaydedin ve ardından sisteminizi yeniden başlatın.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Geçerli sistem voltajlarını görüntüler.

Miscellaneous Settings (Çeşitli Ayarlar)
- Max Link Speed (Maksimum Bağlantı Hızı)
  PCI Express yuvalarının çalışma modunu Gen 1, Gen 2 veya Gen 3 olarak ayarlamanıza olanak tanır. Gerçek çalışma modu, her yuvanın donanım özelliklerine tabidir. "Auto" (Otomatik), BIOS'un bu ayarı otomatik olarak yapılandırmasına olanak tanır. (Varsayılan: Auto (Otomatik))
- 3DMark01 Enhancement (3DMark01 İyileştirmesi)
  Bazı eski kıyaslama performansını iyileştirip iyileştirmeyeceğinizi belirlemenizi sağlar. (Varsayılan: Disabled (Devre Dışı))

Smart Fan 5 Settings (Akıllı Fan 5 Ayarları) & Monitor (Monitör)
İzlemek için bir hedef seçmenizi ve daha fazla ayarlama yapmanızı sağlar. (Varsayılan: CPU FAN (CPU FAN))

Fan Speed Control (Fan Hız Kontrolü)

Normal (Normal)	Fanın sıcaklığa göre farklı hızlarda çalışmasını sağlar. Sistem gereksinimlerinize göre System Information Viewer ile fan hızını ayarlayabilirsiniz. (Varsayılan)
Silent (Sessiz)	Fanın düşük hızlarda çalışmasını sağlar.
Manual (Manuel)	Eğri grafiğinde fan hızını kontrol etmenizi sağlar.
Full Speed (Tam Hız)	Fanın tam hızlarda çalışmasını sağlar.

Fan Control Use Temperature Input (Fan Kontrolü Sıcaklık Girişini Kullan)
Fan hızı kontrolü için referans sıcaklığı seçmenizi sağlar.
Temperature Interval (Sıcaklık Aralığı)
Fan hızı değişimi için sıcaklık aralığını seçmenizi sağlar.

Fan/Pump Control Mode (Fan/Pompa Kontrol Modu)

Auto (Otomatik)	BIOS'un takılı fan/pompa türünü otomatik olarak algılamasını ve optimum kontrol modunu ayarlamasını sağlar. (Varsayılan)
Voltage (Voltaj)	3 pinli bir fan/pompa için voltaj modu önerilir.
PWM	4 pinli bir fan/pompa için PWM modu önerilir.

Fan Speed (Fan Hızı)
Geçerli fan/pompa hızlarını görüntüler.
Temperature Warning Control (Sıcaklık Uyarı Kontrolü)
Sıcaklık için uyarı eşiğini ayarlar. Sıcaklık eşiği aştığında, BIOS uyarı sesi çıkarır. Seçenekler şunlardır: Disabled (Devre Dışı) (varsayılan), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning (Fan/Pompa Arızası Uyarısı)
Fan/pompa bağlı değilse veya arızalanırsa sistemin uyarı sesi çıkarmasını sağlar. Bu meydana geldiğinde fan/pompa durumunu veya fan/pompa bağlantısını kontrol edin. (Varsayılan: Disabled (Devre Dışı))

Sistem

Sistem
Bu bölüm, anakart modeliniz ve BIOS sürümünüz hakkında bilgi sağlar. Ayrıca BIOS tarafından kullanılan varsayılan dili seçebilir ve sistem saatini manuel olarak ayarlayabilirsiniz.

Access Level (Erişim Seviyesi)
Kullanılan parola koruma türüne bağlı olarak mevcut erişim seviyesini görüntüler. (Parola ayarlanmamışsa, varsayılan olarak Administrator (Yönetici) olarak görüntülenir.) Yönetici seviyesi, tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır; Kullanıcı seviyesi, yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, ancak tümünde değil.
System Language (Sistem Dili)
BIOS tarafından kullanılan varsayılan dili seçer.
System Date (Sistem Tarihi)
Sistem tarihini ayarlar. Tarih biçimi hafta (salt okunur), ay, gün ve yıldır. Ay, Gün ve Yıl alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.
System Time (Sistem Saati)
Sistem saatini ayarlar. Saat biçimi saat, dakika ve saniyedir. Örneğin, öğleden sonra 1, 13:00:00'dır. Saat, Dakika ve Saniye alanları arasında geçiş yapmak için <Enter> tuşunu kullanın ve istenen değeri ayarlamak için <Page Up> veya <Page Down> tuşunu kullanın.

BIOS

Bootup NumLock State (NumLock Başlangıç Durumu)
POST'tan sonra klavyenin sayısal tuş takımındaki Numlock özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Açık)

Security Option (Güvenlik Seçeneği)
Sistemin her başlatılışında mı, yoksa yalnızca BIOS Kurulumuna girdiğinizde mi bir parola gerekip gerekmediğini belirtir. Bu öğeyi yapılandırdıktan sonra, Yönetici Parolası/Kullanıcı Parolası öğesi altında parolaları ayarlayın.

Setup (Kurulum)	Yalnızca BIOS Kurulum programına girmek için bir parola gereklidir. Sistemin başlatılması ve BIOS Kurulumuna girilmesi için bir parola gereklidir.
System (Sistem)	Sistemin başlatılması ve BIOS Kurulum programına girilmesi için bir parola gereklidir. (Varsayılan)

Full Screen LOGO Show (Tam Ekran LOGO Gösterimi)
Sistem başlangıcında GIGABYTE Logosu'nun görüntülenip görüntülenmeyeceğini belirlemenizi sağlar. Disabled (Devre Dışı), sistem başladığında GIGABYTE Logosu'nu atlar. (Varsayılan: Etkin)
Boot Option Priorities (Önyükleme Seçeneği Öncelikleri)
Kullanılabilir cihazlardan genel önyükleme sırasını belirtir. GPT biçimini destekleyen çıkarılabilir depolama cihazlarına, önyükleme cihazı listesinde "UEFI:" dizesi önek olarak eklenir. GPT bölümlemeyi destekleyen bir işletim sisteminden önyükleme yapmak için, "UEFI:" dizesiyle öneklenmiş cihazı seçin. Veya Windows 7 64-bit gibi GPT bölümlemeyi destekleyen bir işletim sistemi kurmak istiyorsanız, Windows 7 64-bit kurulum diskini içeren ve "UEFI:" dizesiyle öneklenmiş optik sürücüyü seçin.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Sabit Sürücü/CD/DVD ROM Sürücüsü/Disket Sürücüsü/Ağ Aygıtı BBS Öncelikleri)
Sabit sürücüler, optik sürücüler, disket sürücüleri ve LAN'dan Önyükleme işlevini destekleyen cihazlar vb. gibi belirli bir cihaz türü için önyükleme sırasını belirtir. Aynı türden bağlı cihazları sunan alt menüye girmek için bu öğede <Enter> tuşuna basın. Bu öğe, yalnızca bu tür için en az bir cihaz takılıysa bulunur.
Fast Boot (Hızlı Önyükleme)
İşletim sistemi önyükleme sürecini kısaltmak için Hızlı Önyükleme'yi etkinleştirir veya devre dışı bırakır. Ultra Fast (Ultra Hızlı) en hızlı başlatma hızını sağlar. (Varsayılan: Devre Dışı)

SATA Support (SATA Desteği)

All Sata Devices (Tüm SATA Cihazları)	Tüm SATA cihazları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)
Last Boot HDD Only (Yalnızca Son Önyükleme HDD'si)	Önceki önyükleme sürücüsü hariç, tüm SATA cihazları işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.

Bu öğe, yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

VGA Support (VGA Desteği)
Hangi tür işletim sisteminin başlatılacağını seçmenizi sağlar.

Auto (Otomatik)	Yalnızca eski seçenek ROM'unu etkinleştirir.
EFI Driver (EFI Sürücüsü)	EFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe, yalnızca Hızlı Önyükleme Etkin veya Ultra Hızlı olarak ayarlandığında yapılandırılabilir.

USB Support (USB Desteği)

Disabled (Devre Dışı)	Tüm USB cihazları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Full Initial (Tam Başlangıç)	Tüm USB cihazları, işletim sisteminde ve POST sırasında işlevseldir.
Partial Initial (Kısmi Başlangıç)	USB cihazlarının bir kısmı, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır. (Varsayılan)

Bu öğe, yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışı bırakılır.

PS2 Devices Support (PS2 Cihazları Desteği)

Disabled (Devre Dışı)	Tüm PS/2 cihazları, işletim sistemi önyükleme işlemi tamamlanmadan önce devre dışı bırakılır.
Enabled (Etkin)	Tüm PS/2 cihazları, işletim sisteminde ve POST sırasında işlevseldir. (Varsayılan)

Bu öğe, yalnızca Hızlı Önyükleme Etkin olarak ayarlandığında yapılandırılabilir. Hızlı Önyükleme Ultra Hızlı olarak ayarlandığında bu işlev devre dışı bırakılır.

NetWork Stack Driver Support (Ağ Yığını Sürücü Desteği)

Disabled (Devre Dışı)	Ağdan önyüklemeyi devre dışı bırakır. (Varsayılan)
Enabled (Etkin)	Ağdan önyüklemeyi etkinleştirir.

Bu öğe, yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir.

Next Boot After AC Power Loss (AC Güç Kaybından Sonraki Sonraki Önyükleme)

Normal Boot (Normal Önyükleme)	AC gücünün geri dönmesi üzerine normal başlatmayı etkinleştirir. (Varsayılan)
Fast Boot (Hızlı Önyükleme)	AC gücünün geri dönmesi üzerine Hızlı Önyükleme ayarlarını korur.

Bu öğe, yalnızca Fast Boot (Hızlı Önyükleme) Enabled (Etkin) veya Ultra Fast (Ultra Hızlı) olarak ayarlandığında yapılandırılabilir.

Mouse Speed (Fare Hızı)
Fare imleci hareket hızını ayarlamanızı sağlar. (Varsayılan: 1 X)
Windows 8/10 Features (Windows 8/10 Özellikleri)
Kurulacak işletim sistemini seçmenizi sağlar. (Varsayılan: Diğer İşletim Sistemi)

CSM Support (CSM Desteği)
Eski bir PC önyükleme işlemini desteklemek için UEFI CSM'yi (Uyumluluk Destek Modülü) etkinleştirir veya devre dışı bırakır.

Enabled (Etkin)	UEFI CSM'yi etkinleştirir. (Varsayılan)
Disabled (Devre Dışı)	UEFI CSM'yi devre dışı bırakır ve yalnızca UEFI BIOS önyükleme işlemini destekler.

Bu öğe, yalnızca Windows 8/10 Özellikleri Windows 8/10 veya Windows 8/10 WHQL olarak ayarlandığında yapılandırılabilir.

LAN PXE Boot Option ROM
LAN denetleyicisi için eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar. (Varsayılan: Devre Dışı) Bu öğe, yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

Storage Boot Option Control (Depolama Önyükleme Seçeneği Kontrolü)
Depolama cihazı denetleyicisi için UEFI veya eski seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Do not launch (Başlatma)	Seçenek ROM'unu devre dışı bırakır.
Legacy (Eski)	Yalnızca eski seçenek ROM'unu etkinleştirir. (Varsayılan)
UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir.

Bu öğe, yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

Other PCI Device (Diğer PCI Cihazı)
LAN, depolama cihazı ve grafik denetleyicileri dışındaki PCI cihazı denetleyicisi için UEFI veya Legacy seçenek ROM'unu etkinleştirip etkinleştirmeyeceğinizi seçmenizi sağlar.

Do not launch (Başlatma)	Seçenek ROM'unu devre dışı bırakır.
Legacy (Eski)	Yalnızca eski seçenek ROM'unu etkinleştirir.
UEFI	Yalnızca UEFI seçenek ROM'unu etkinleştirir. (Varsayılan)

Bu öğe, yalnızca CSM Desteği Etkin olarak ayarlandığında yapılandırılabilir.

Administrator Password (Yönetici Parolası)
Bir yönetici parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Kullanıcı parolasından farklı olarak, yönetici parolası tüm BIOS ayarlarında değişiklik yapmanıza olanak tanır.
User Password (Kullanıcı Parolası)
Bir kullanıcı parolası yapılandırmanıza olanak tanır. Bu öğede <Enter> tuşuna basın, parolayı yazın ve ardından <Enter> tuşuna basın. Parolayı onaylamanız istenecektir. Parolayı tekrar yazın ve <Enter> tuşuna basın. Sistem başlangıcında ve BIOS Kurulumuna girerken yönetici parolasını (veya kullanıcı parolasını) girmelisiniz. Ancak, kullanıcı parolası yalnızca belirli BIOS ayarlarında değişiklik yapmanıza izin verir, ancak tümünde değil.
Parolayı iptal etmek için, parola öğesinde <Enter> tuşuna basın ve parola istendiğinde önce doğru olanı girin. Yeni bir parola istendiğinde, herhangi bir parola girmeden <Enter> tuşuna basın. Onaylamanız istendiğinde tekrar <Enter> tuşuna basın. NOT: Kullanıcı Parolasını ayarlamadan önce, Yönetici Parolasını ayarladığınızdan emin olun.
Secure Boot (Güvenli Önyükleme)
Güvenli Önyükleme'yi etkinleştirmenize veya devre dışı bırakmanıza ve ilgili ayarları yapılandırmanıza olanak tanır.

Çevre Birimleri

Initial Display Output (İlk Ekran Çıkışı)
Takılı PCI Express grafik kartından veya yerleşik grafiklerden monitör ekranının ilk başlatılmasını belirtir.

IGFX	Yerleşik grafikleri ilk ekran olarak ayarlar.
PCIe 1 Slot	PCIEX16 yuvasındaki grafik kartını ilk ekran olarak ayarlar. (Varsayılan)
PCIe 2 Slot	PCIEX4 yuvasındaki grafik kartını ilk ekran olarak ayarlar.

LED_C Connect (LED_C Bağlantısı)
Anakart üzerindeki LED_C başlığına bağlı RGB (RGBW) LED şeridinin ışıklarını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

RGB Fusion (RGB Füzyonu)
Anakart için LED aydınlatma modunu ayarlamanıza olanak tanır.

Off	Bu işlevi devre dışı bırakır.
Pulse Mode	Tüm LED'ler aynı anda belirginleşir ve kaybolur.
Color Cycle	Tüm LED'ler aynı anda tam bir renk spektrumunda döngü yapar.
Static Mode	Tüm LED'ler tek bir renk yayar. (Varsayılan)
Flash Mode	Tüm LED'ler aynı anda yanıp söner.

Intel Platform Trust Technology (PTT) (Intel Platform Güven Teknolojisi (PTT))
Intel^® PTT Teknolojisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)

USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (USB 3.0 DAC-UP 2 (Arka Paneldeki USB 3.1 Gen 1 Bağlantı Noktalarının Çıkış Voltajı))
USB cihaz(lar)ınızın kararlılığını güçlendirmek için arka paneldeki USB 3.1 Gen 1 bağlantı noktalarının (PS/2 klavye/fare bağlantı noktasının altındakiler) çıkış voltajını artırmanıza olanak tanır.

Normal	Orijinal çıkış voltajını korur. (Varsayılan)
Disable USB bus power	USB konektörlerinin gücünü devre dışı bırakır. Üst düzey ses çalarlar kendi harici USB güç kaynaklarını bağlayabilir.
Voltage Compensation +0.1V	Orijinal çıkış voltajına 0,1V ekler.
Voltage Compensation +0.2V	Orijinal çıkış voltajına 0,2V ekler.
Voltage Compensation +0.3V.	Orijinal çıkış voltajına 0,3V ekler.

OffBoard SATA Controller Configuration (Anakart Dışı SATA Denetleyici Yapılandırması)
Takılıysa M.2 PCIe SSD'nizle ilgili bilgileri görüntüler.
Trusted Computing (Güvenilir Bilgi İşlem)
Trusted Platform Module'ü (TPM) etkinleştirir veya devre dışı bırakır.
Intel(R) Bios Guard Technology (Intel(R) Bios Koruma Teknolojisi)
BIOS'u kötü amaçlı saldırılardan koruyan Intel^® BIOS Guard özelliğini etkinleştirir veya devre dışı bırakır.
Network Stack Configuration (Ağ Yığını Yapılandırması)
Windows Deployment Services sunucusundan işletim sistemi yüklemek gibi bir GPT biçimli işletim sistemi yüklemek için ağdan önyüklemeyi devre dışı bırakır veya etkinleştirir. (Varsayılan: Devre Dışı)
- Ipv4 PXE Support (Ipv4 PXE Desteği)
  IPv4 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- Ipv4 HTTP Support (Ipv4 HTTP Desteği)
  IPv4 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- Ipv6 PXE Support (Ipv6 PXE Desteği)
  IPv6 PXE Desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- Ipv6 HTTP Support (Ipv6 HTTP Desteği)
  IPv6 için HTTP önyükleme desteğini etkinleştirir veya devre dışı bırakır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir.
- PXE boot wait time (PXE önyükleme bekleme süresi)
  PXE önyüklemesini durdurmak için <Esc>'ye basmadan önce ne kadar bekleneceğini yapılandırmanıza olanak tanır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 0)
- Media detect count (Medya algılama sayısı)
  Medyanın varlığını kaç kez kontrol edeceğinizi ayarlamanıza olanak tanır. Bu öğe yalnızca Ağ Yığını etkinleştirildiğinde yapılandırılabilir. (Varsayılan: 1)
NVMe Configuration (NVMe Yapılandırması)
Takılıysa M.2 NVME PCIe SSD'nizle ilgili bilgileri görüntüler.
USB Configuration (USB Yapılandırması) & Legacy USB Support (Eski USB Desteği)
MS-DOS'ta USB klavye/fare kullanımına izin verir. (Varsayılan: Etkin)
- XHCI Hand-off (XHCI Devri)
  XHCI Hand-off desteği olmayan bir işletim sistemi için XHCI Hand-off özelliğinin etkinleştirilip etkinleştirilmeyeceğini belirler. (Varsayılan: Devre Dışı)
- USB Mass Storage Driver Support (USB Yığın Depolama Sürücüsü Desteği)
  USB depolama aygıtları için desteği etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
- Port 60/64 Emulation (Bağlantı Noktası 60/64 Emülasyonu)
  G/Ç bağlantı noktaları 64h ve 60h'nin emülasyonunu etkinleştirir veya devre dışı bırakır. Bunun, MS-DOS'ta veya USB aygıtlarını yerel olarak desteklemeyen işletim sisteminde USB klavyeler/fareler için tam eski destek için etkinleştirilmesi gerekir. (Varsayılan: Etkin)
- Mass Storage Devices (Yığın Depolama Aygıtları)
  Bağlı USB yığın depolama aygıtlarının bir listesini görüntüler. Bu öğe yalnızca bir USB depolama aygıtı takılı olduğunda görünür.

SATA And RST Configuration (SATA ve RST Yapılandırması) & SATA Controller(s) (SATA Denetleyicileri)
Tümleşik SATA denetleyicilerini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

SATA Mode Selection (SATA Modu Seçimi)
Tümleşik SATA denetleyicilerinin çalışma modunu belirtir.

Intel RST With Intel Optane System Acceleration	SATA denetleyicileri için Intel ® Optane ™ Teknolojisi desteğini etkinleştirir.
AHCI	SATA denetleyicilerini AHCI moduna yapılandırır. Advanced Host Controller Interface (AHCI), depolama sürücüsünün Native Command Queuing ve çalışırken takma gibi gelişmiş Serial ATA özelliklerini etkinleştirmesine olanak tanıyan bir arabirim belirtimidir. (Varsayılan)

Aggressive LPM Support (Agresif LPM Desteği)
Yonga Seti SATA denetleyicileri için güç tasarrufu özelliği olan ALPM'yi (Agresif Bağlantı Güç Yönetimi) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Port 0/1/2/3/4/5 (Bağlantı Noktası 0/1/2/3/4/5)
Her SATA bağlantı noktasını etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Hot plug (Çalışırken takma)
Her SATA bağlantı noktası için çalışırken takma özelliğini etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
Configured as eSATA (eSATA olarak yapılandırıldı)
Harici SATA aygıtları için desteği etkinleştirir veya devre dışı bırakır.

Yonga Seti

VT-d ^(Not)
Yönlendirilmiş G/Ç için Intel^® Sanallaştırma Teknolojisini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Internal Graphics (Dahili Grafik)
Yerleşik grafik işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Otomatik)
DVMT Pre-Allocated (DVMT Önceden Ayrılmış)
Yerleşik grafik bellek boyutunu ayarlamanıza olanak tanır. Seçenekler: 32M~1024M. (Varsayılan: 32M)
DVMT Total Gfx Mem (DVMT Toplam Gfx Belleği)
Yerleşik grafiklerin DVMT bellek boyutunu ayırmanıza olanak tanır. Seçenekler: 128M, 256M, MAX. (Varsayılan: 256M)
Audio Controller (Ses Denetleyicisi)
Yerleşik ses işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yerleşik ses yerine 3. taraf bir eklenti ses kartı yüklemek isterseniz, bu öğeyi Devre Dışı olarak ayarlayın.
PCH LAN Controller (PCH LAN Denetleyicisi)
Yerleşik LAN işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
Yerleşik LAN yerine 3. taraf bir eklenti ağ kartı yüklemek isterseniz, bu öğeyi Disabled (Devre Dışı) olarak ayarlayın.
Wake on LAN Enable (LAN'da Uyandırmayı Etkinleştir)
LAN'da uyandırma işlevini etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
High Precision Timer (Yüksek Hassasiyetli Zamanlayıcı)
İşletim sisteminde Yüksek Hassasiyetli Olay Zamanlayıcısını (HPET) etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)
IOAPIC 24-119 Entries (IOAPIC 24-119 Girişleri)
Bu işlevi etkinleştirir veya devre dışı bırakır. (Varsayılan: Etkin)

Güç

Platform Power Management (Platform Güç Yönetimi)
Active State Power Management (ASPM) fonksiyonunu etkinleştirir veya devre dışı bırakır. (Varsayılan: Devre Dışı)
PEG ASPM
CPU PEG veri yoluna bağlı cihaz için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Power Management (Platform Güç Yönetimi) Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Etkin)
PCH ASPM
Yonga Seti'nin PCI Express veri yoluna bağlı cihaz için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Power Management (Platform Güç Yönetimi) Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Etkin)
DMI ASPM
DMI bağlantısının hem CPU tarafı hem de Yonga Seti tarafı için ASPM modunu yapılandırmanıza olanak tanır. Bu öğe yalnızca Platform Power Management (Platform Güç Yönetimi) Etkin olarak ayarlandığında yapılandırılabilir. (Varsayılan: Etkin)

AC BACK (AC Geri Dönüş)
Bir AC güç kaybından sonra gücün geri dönüşünde sistemin durumunu belirler.

Always Off (Her Zaman Kapalı)	AC gücün geri dönüşünde sistem kapalı kalır. (Varsayılan)
Always On (Her Zaman Açık)	AC gücün geri dönüşünde sistem açılır.
Memory (Hafıza)	AC gücün geri dönüşünde sistem, bilinen son uyanık durumuna geri döner.

Power On By Keyboard (Klavye ile Aç)
Sistemin bir PS/2 klavye uyandırma olayı ile açılmasını sağlar.
Not: Bu fonksiyonu kullanmak için, +5VSB ucunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Disabled (Devre Dışı)	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Any Key (Herhangi Bir Tuş)	Sistemi açmak için herhangi bir tuşa basın.
Keyboard 98 (Klavye 98)	Sistemi açmak için Windows 98 klavyesindeki POWER (güç) düğmesine basın.
Password (Şifre)	Sistemi açmak için 1~5 karakterli bir şifre belirleyin.

Power On Password (Açılış Şifresi)
Power On By Keyboard (Klavye ile Aç) Password (Şifre) olarak ayarlandığında şifreyi ayarlayın.
Bu öğede <Enter>'a basın ve en fazla 5 karakterden oluşan bir şifre belirleyin ve ardından kabul etmek için <Enter>'a basın. Sistemi açmak için şifreyi girin ve <Enter>'a basın.
Not: Şifreyi iptal etmek için bu öğede <Enter>'a basın. Şifre istendiğinde, şifre ayarlarını temizlemek için şifreyi girmeden tekrar <Enter>'a basın.

Power On By Mouse (Fare ile Aç)
Sistemin bir PS/2 fare uyandırma olayı ile açılmasını sağlar.
Not: Bu fonksiyonu kullanmak için, +5VSB ucunda en az 1A sağlayan bir ATX güç kaynağına ihtiyacınız vardır.

Disabled (Devre Dışı)	Bu fonksiyonu devre dışı bırakır. (Varsayılan)
Move (Hareket)	Sistemi açmak için fareyi hareket ettirin.
Double Click (Çift Tıklama)	Sistemi açmak için farenin sol tuşuna çift tıklayın.

ErP
Sistemin S5 (kapatma) durumunda en az gücü tüketip tüketmeyeceğini belirler. (Varsayılan: Devre Dışı)
Not: Bu öğe Enabled (Etkin) olarak ayarlandığında, aşağıdaki fonksiyonlar kullanılamaz hale gelir: Alarm ile Devam Etme, PME olayı ile uyandırma, fare ile açma, klavye ile açma ve LAN'da uyandırma.

Soft-Off by PWR-BTTN (PWR-BTTN ile Yumuşak Kapanma)
Güç düğmesini kullanarak MS-DOS modunda bilgisayarı kapatma şeklini yapılandırır.

Instant-Off (Anında Kapanma)	Güç düğmesine basın ve ardından sistem anında kapanacaktır. (Varsayılan)
Delay 4 Sec. (4 Saniye Gecikme)	Sistemi kapatmak için güç düğmesini 4 saniye basılı tutun. Güç düğmesine 4 saniyeden daha kısa süre basılırsa, sistem askıya alma moduna girer.

Power Loading (Güç Yükleme)
Sahte yüklemeyi etkinleştirir veya devre dışı bırakır. Güç kaynağı düşük yükte olduğunda, bir otomatik koruma etkinleşerek kapanmasına veya arızalanmasına neden olur. Bu meydana gelirse, lütfen Etkin olarak ayarlayın. Otomatik, BIOS'un bu ayarı otomatik olarak yapılandırmasına izin verir. (Varsayılan: Otomatik)
Resume by Alarm (Alarm ile Devam Etme)
Sistemin istenilen bir zamanda açılıp açılmayacağını belirler. (Varsayılan: Devre Dışı)
Etkinleştirilirse, tarih ve saati aşağıdaki gibi ayarlayın:
Wake up day (Uyanma günü): Sistemi her gün belirli bir saatte veya ayın belirli bir gününde açın.
Wake up hour/minute/second (Uyanma saati/dakikası/saniyesi): Sistemin otomatik olarak açılacağı saati ayarlayın.
Not: Bu fonksiyonu kullanırken, işletim sisteminden yetersiz kapatmaktan veya AC gücünün çıkarılmasından kaçının, aksi takdirde ayarlar etkili olmayabilir.
RC6(Render Standby) (RC6(Oluşturma Bekleme))
Yerleşik grafiklerin güç tüketimini azaltmak için bekleme moduna girip girmeyeceğini belirlemenizi sağlar. (Varsayılan: Etkin)

Save & Exit (Kaydet & Çık)

Save & Exit Setup (Kurulumu Kaydet & Çık)
Bu öğede <Enter>'a basın ve Yes (Evet)'i seçin. Bu, CMOS'a yapılan değişiklikleri kaydeder ve BIOS Kurulum programından çıkar. BIOS Kurulum Ana Menüsüne dönmek için No (Hayır)'ı seçin veya <Esc>'ye basın.
Exit Without Saving (Kaydetmeden Çık)
Bu öğede <Enter>'a basın ve Yes (Evet)'i seçin. Bu, BIOS Kurulumunda yapılan değişiklikleri CMOS'a kaydetmeden BIOS Kurulumundan çıkar. BIOS Kurulum Ana Menüsüne dönmek için No (Hayır)'ı seçin veya <Esc>'ye basın.
Load Optimized Defaults (Optimize Edilmiş Varsayılanları Yükle)
En uygun BIOS varsayılan ayarlarını yüklemek için bu öğede <Enter>'a basın ve Yes (Evet)'i seçin. BIOS varsayılan ayarları, sistemin optimum durumda çalışmasına yardımcı olur. BIOS'u güncelledikten sonra veya CMOS değerlerini temizledikten sonra her zaman Optimize edilmiş varsayılanları yükleyin.
Boot Override (Önyükleme Geçersiz Kılma)
Hemen önyükleme yapılacak bir cihaz seçmenizi sağlar. Seçtiğiniz cihazda <Enter>'a basın ve onaylamak için Yes (Evet)'i seçin. Sisteminiz otomatik olarak yeniden başlayacak ve o cihazdan önyüklenecektir.
Save Profiles (Profilleri Kaydet)
Bu fonksiyon, mevcut BIOS ayarlarını bir profile kaydetmenizi sağlar. En fazla 8 profil oluşturabilir ve Kurulum Profili 1~ Kurulum Profili 8 olarak kaydedebilirsiniz. Tamamlamak için <Enter>'a basın. Veya profili depolama cihazınıza kaydetmek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.
Load Profiles (Profilleri Yükle)
Sisteminiz kararsız hale gelirse ve BIOS varsayılan ayarlarını yüklediyseniz, BIOS ayarlarını daha önce oluşturulmuş bir profilden, BIOS ayarlarını yeniden yapılandırma zahmetine girmeden yüklemek için bu fonksiyonu kullanabilirsiniz. Öncelikle yüklemek istediğiniz profili seçin ve ardından tamamlamak için <Enter>'a basın. Depolama cihazınızdan daha önce oluşturulmuş profili girmek veya BIOS ayarlarını düzgün çalışan son ayarlara (bilinen son iyi kayıt) döndürmek gibi BIOS tarafından otomatik olarak oluşturulan profili yüklemek için HDD/FDD/USB'de Dosya Seç'i seçebilirsiniz.

Sürücülerin Kurulumu

Sürücüleri kurmadan önce, önce işletim sistemini kurun. (Aşağıdaki talimatlar örnek işletim sistemi olarak Windows 10'u kullanır.)
İşletim sistemini kurduktan sonra, anakart sürücü diskini optik sürücünüze yerleştirin. Ekranın sağ üst köşesindeki "Diskle ne olacağını seçmek için dokunun" mesajına tıklayın ve "Run Run.exe" (Çalıştır Run.exe) öğesini seçin. (Veya Bilgisayarım'a gidin, optik sürücüye çift tıklayın ve Run.exe programını çalıştırın.)

"Xpress Install" (Hızlı Kurulum) otomatik olarak sisteminizi tarayacak ve ardından kurulması önerilen tüm sürücüleri listeleyecektir. Xpress Install (Hızlı Kurulum) düğmesine tıklayabilirsiniz ve "Xpress Install" (Hızlı Kurulum) seçilen tüm sürücüleri kuracaktır. Veya ihtiyacınız olan sürücüleri ayrı ayrı kurmak için ok simgesine tıklayın.
