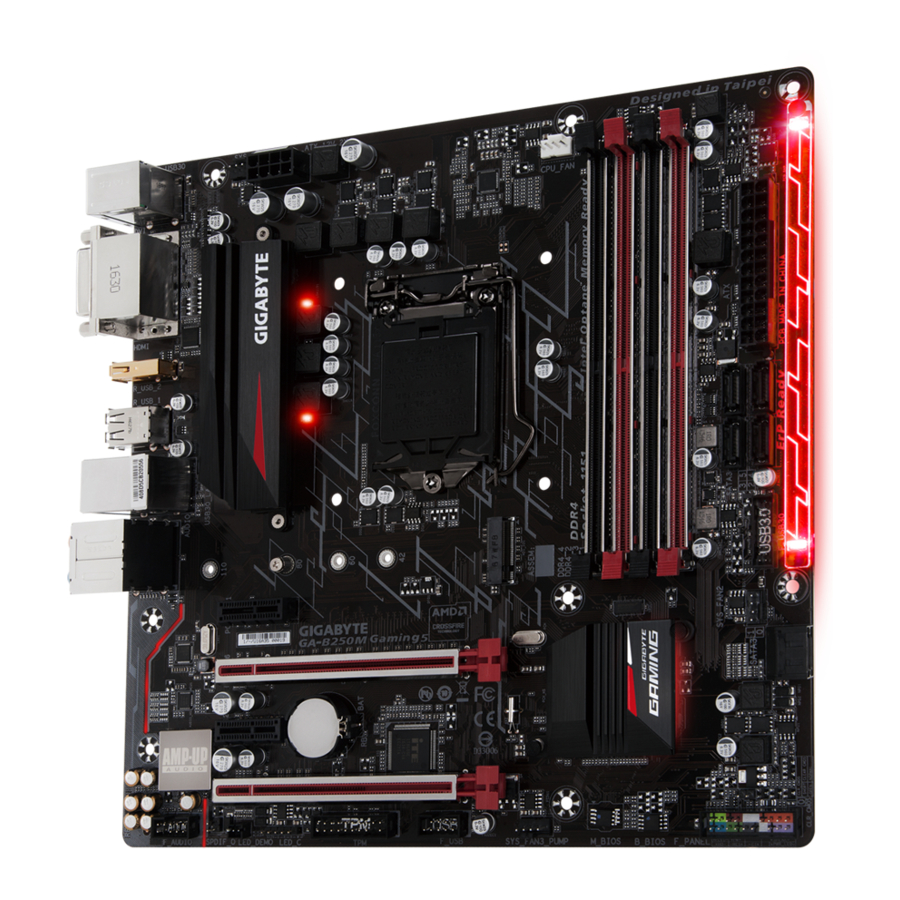

Εγχειρίδιο Μητρικής Κάρτας GIGABYTE GA-B250M-Gaming 5

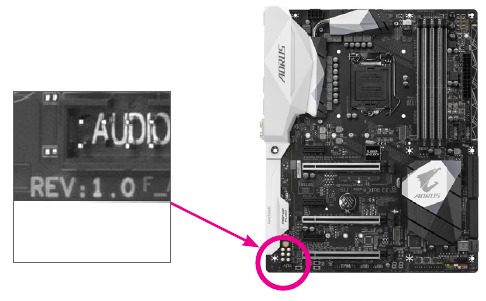

Αναγνώριση της Αναθεώρησης της Μητρικής Κάρτας Σας

Ο αριθμός αναθεώρησης στη μητρική σας κάρτα είναι της μορφής: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής κάρτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας κάρτας πριν από την ενημέρωση του BIOS της μητρικής κάρτας, των οδηγών ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

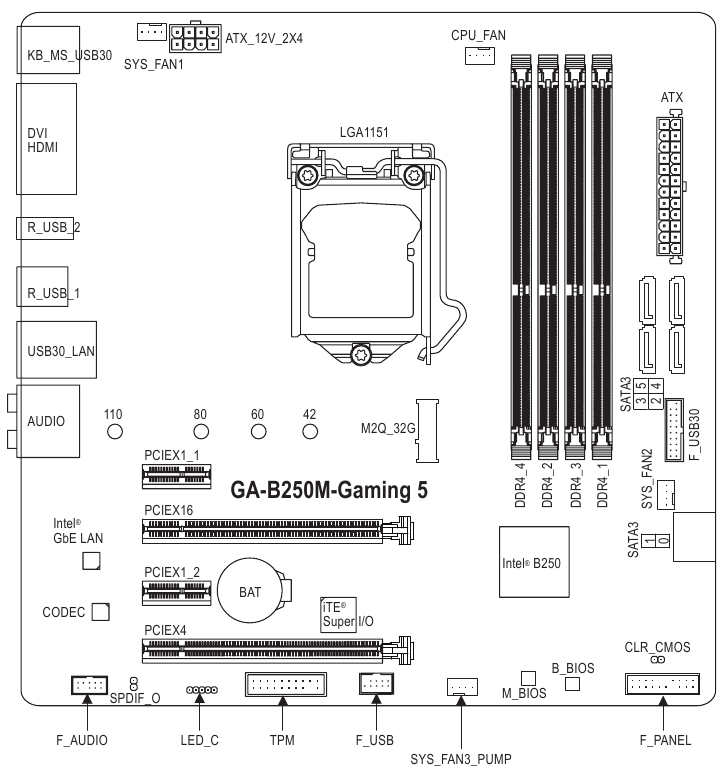

Διάταξη Μητρικής Κάρτας

Περιεχόμενα Κουτιού

• Μητρική κάρτα GA-B250M-Gaming
• Δίσκος οδηγών μητρικής κάρτας
• Εγχειρίδιο χρήστη
• Τέσσερα καλώδια SATA
• I/O Shield

* Τα παραπάνω περιεχόμενα του κουτιού είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που αποκτάτε.
Τα περιεχόμενα του κουτιού υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική κάρτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήστη και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική κάρτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής κάρτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Να αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική κάρτα ή άλλα εξαρτήματα υλικού.
• Κατά τη σύνδεση εξαρτημάτων υλικού στους εσωτερικούς συνδετήρες της μητρικής κάρτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Κατά το χειρισμό της μητρικής κάρτας, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή συνδετήρες.
• Είναι καλύτερο να φοράτε ένα βραχιόλι ηλεκτροστατικής εκφόρτισης (ESD) κατά το χειρισμό ηλεκτρονικών εξαρτημάτων, όπως μια μητρική κάρτα, CPU ή μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν από την εγκατάσταση της μητρικής κάρτας, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό θωρακισμένο δοχείο.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική κάρτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι σύνδεσμοι τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική κάρτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής κάρτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική κάρτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε πρόβλημα σχετικά με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης ή ένα πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές Προϊόντος

CPU	Υποστήριξη επεξεργαστών Intel ® Core ™ i7 7ης και 6ης γενιάς/επεξεργαστών Intel ® Core ™ i5/επεξεργαστών Intel ® Core ™ i3/επεξεργαστών Intel ® Pentium ®/επεξεργαστών Intel ® Celeron ® στο πακέτο LGA1151 (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστηριζόμενων CPU.) Η κρυφή μνήμη L3 διαφέρει ανάλογα με την CPU
Chipset	Intel ® B250 Express Chipset
Memory	4 υποδοχές DDR4 DIMM που υποστηρίζουν έως και 64 GB μνήμης συστήματος * Λόγω ενός περιορισμού του λειτουργικού συστήματος Windows 32-bit, όταν είναι εγκατεστημένη φυσική μνήμη άνω των 4 GB, το πραγματικό μέγεθος μνήμης που εμφανίζεται θα είναι μικρότερο από το μέγεθος της εγκατεστημένης φυσικής μνήμης. Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης DDR4 2400/2133 MHz Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 (λειτουργία σε μη ECC λειτουργία) Υποστήριξη για μη ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 μονάδες μνήμης Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) * Για να υποστηρίξετε μνήμη 2400 MHz ή XMP, πρέπει να εγκαταστήσετε έναν επεξεργαστή 7ης γενιάς. (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Onboard Graphics	Ενσωματωμένος επεξεργαστής γραφικών - Υποστήριξη Intel ® HD Graphics: 1 x θύρα DVI-D, που υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz * Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα. 1 x θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 4096x2160@24 Hz * Υποστήριξη για έκδοση HDMI 1.4. Μέγιστη κοινόχρηστη μνήμη 1 GB
Audio	Realtek ® ALC1220 codec High Definition Audio 2/4/5.1/7.1-καναλιών Υποστήριξη για S/PDIF Out
LAN	Intel ® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots	1 x υποδοχή PCI Express x16, που λειτουργεί στο x16 (PCIEX16) * Για βέλτιστη απόδοση, εάν πρόκειται να εγκατασταθεί μόνο μία κάρτα γραφικών PCI Express, φροντίστε να την εγκαταστήσετε στην υποδοχή PCIEX16. 1 x υποδοχή PCI Express x16, που λειτουργεί στο x4 (PCIEX4) 2 x υποδοχές PCI Express x1 (Όλες οι υποδοχές PCI Express συμμορφώνονται με το πρότυπο PCI Express 3.0.)
Multi-Graphics Technology	Υποστήριξη για τεχνολογίες AMD Quad-GPU CrossFireX ™ και 2-Way AMD CrossFire ™
Storage Interface	Chipset: 1 x σύνδεσμος M.2 (Socket 3, M key, τύπος 2242/2260/2280/22110 SATA και PCIe x4/x2 SSD support) 6 x σύνδεσμοι SATA 6Gb/s * Ανατρέξτε στην ενότητα "Εσωτερικοί σύνδεσμοι" για τις σημειώσεις εγκατάστασης για τους συνδέσμους M.2 και SATA.
USB	Chipset: 6 x θύρες USB 3.1 Gen 1 (4 θύρες στην πίσω όψη, 2 θύρες διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB) 5 x θύρες USB 2.0/1.1 (3 θύρες στην πίσω όψη, 2 θύρες διαθέσιμες μέσω της εσωτερικής κεφαλίδας USB)
Internal Connectors	1 x σύνδεσμος τροφοδοσίας ATX 24 ακίδων 1 x σύνδεσμος τροφοδοσίας ATX 12V 8 ακίδων 1 x σύνδεσμος M.2 Socket 3 6 x σύνδεσμοι SATA 6Gb/s 1 x κεφαλίδα ανεμιστήρα CPU 2 x κεφαλίδες ανεμιστήρων συστήματος 1 x κεφαλίδα ανεμιστήρα συστήματος/αντλίας ψύξης νερού 1 x κεφαλίδα μπροστινού πίνακα 1 x κεφαλίδα ήχου μπροστινού πίνακα 1 x κεφαλίδα USB 3.1 Gen 1 1 x κεφαλίδα USB 2.0/1.1 1 x κεφαλίδα εξόδου S/PDIF 1 x κεφαλίδα Trusted Platform Module (TPM) 1 x κεφαλίδα καλωδίου επέκτασης λυχνίας LED RGB (RGBW) 1 x βραχυκυκλωτήρας Clear CMOS
Back Panel Connectors	1 x θύρα πληκτρολογίου/ποντικιού PS/2 1 x θύρα DVI-D 1 x θύρα HDMI 4 x θύρες USB 3.1 Gen 1 3 x θύρες USB 2.0/1.1 1 x θύρα RJ-45 1 x οπτικός σύνδεσμος εξόδου S/PDIF 5 x υποδοχές ήχου (έξοδος ηχείου κέντρου/subwoofer, έξοδος πίσω ηχείου, είσοδος γραμμής, έξοδος γραμμής, είσοδος μικροφώνου)
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Προειδοποίηση υπερθέρμανσης Προειδοποίηση αστοχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Εάν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα (αντλίας), αυτό θα εξαρτηθεί από τον ανεμιστήρα (αντλία) που θα εγκαταστήσετε.
BIOS	2 x 64 Mbit flash Χρήση AMI UEFI BIOS με άδεια Υποστήριξη για DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Υποστήριξη για 3TB+ Unlock Υποστήριξη για Q-Flash Υποστήριξη για Xpress Install
Bundled Software	Norton ® Internet Security (έκδοση OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Operating System	Υποστήριξη για Windows 10/8.1 64-bit Υποστήριξη για Windows 7 32-bit/64-bit * Τα υποστηριζόμενα λειτουργικά συστήματα ενδέχεται να διαφέρουν ανάλογα με το μοντέλο του επεξεργαστή σας. * Κάντε λήψη του "Windows USB Installation Tool" από τον ιστότοπο της GIGABYTE και εγκαταστήστε το πριν από την εγκατάσταση των Windows 7.
Form Factor	Micro ATX Form Factor; 24,4cm x 24,4cm

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις σχετικές με το προϊόν πληροφορίες χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

Επισκεφθείτε τη σελίδα Support\Utility List (Λίστα υποστήριξης/βοηθητικού προγράμματος) στον ιστότοπο της GIGABYTE για να κάνετε λήψη της πιο πρόσφατης έκδοσης των εφαρμογών.

Εγκατάσταση της CPU

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Πάντα να απενεργοποιείτε τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν είναι λανθασμένα προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμοαγώγιμου γράσου στην επιφάνεια της CPU.
• Μην ενεργοποιήσετε τον υπολογιστή εάν δεν είναι εγκατεστημένο το ψυγείο της CPU, διαφορετικά ενδέχεται να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του συστήματος διαύλου πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

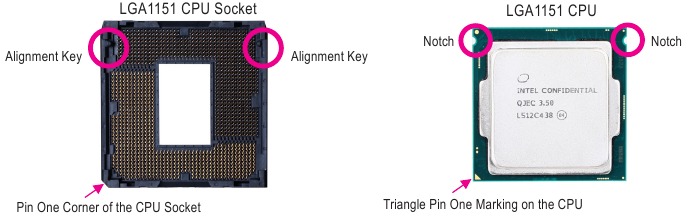

Εγκατάσταση της CPU

Εντοπίστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φόρτωσης κατά τη διαδικασία επανασύνδεσης του μοχλού αφού εισαγάγετε την CPU.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση της μνήμης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Πάντα να απενεργοποιείτε τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού

Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα εντοπίσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

Κανάλι A: DDR4_2, DDR4_4
Κανάλι B: DDR4_1, DDR4_3

Πίνακας διαμορφώσεων μνήμης διπλού καναλιού

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Μονάδες	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Μονής όψης, DS=Διπλής όψης, "- -"=Χωρίς μνήμη)

Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης της ίδιας χωρητικότητας, μάρκας, ταχύτητας και chip.

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
• Πάντα να απενεργοποιείτε τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

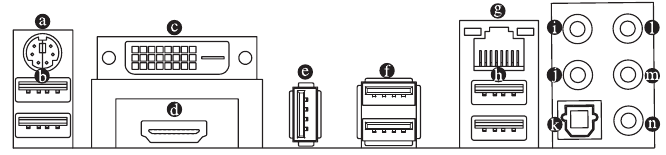

Συνδέσεις πίσω πλαισίου

1. Θύρα πληκτρολογίου/ποντικιού PS/2
   Χρησιμοποιήστε αυτήν τη θύρα για να συνδέσετε ένα ποντίκι ή πληκτρολόγιο PS/2.
2. Θύρα USB 3.1 Gen 1
   Η θύρα USB 3.1 Gen 1 υποστηρίζει την προδιαγραφή USB 3.1 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Μπορείτε να συνδέσετε ένα USB DAC σε αυτήν τη θύρα ή να χρησιμοποιήσετε αυτήν τη θύρα για συσκευές USB.
3. Θύρα DVI-D^{(Σημείωση)}
   Η θύρα DVI-D συμμορφώνεται με την προδιαγραφή DVI-D και υποστηρίζει μέγιστη ανάλυση 1920x1200@60 Hz (οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται). Συνδέστε μια οθόνη που υποστηρίζει σύνδεση DVI-D σε αυτήν τη θύρα.
4. Θύρα HDMI
   Η θύρα HDMI είναι συμβατή με HDCP και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 8 καναλιών έως 192 KHz/16 bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@24 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.

   Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα του στοιχείου μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
5. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Μπορείτε να συνδέσετε ένα USB DAC σε αυτήν τη θύρα ή να χρησιμοποιήσετε αυτήν τη θύρα για συσκευές USB.
6. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. Θύρα LAN RJ-45
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Διαδίκτυο με ρυθμό δεδομένων έως και 1 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

   LED σύνδεσης/ταχύτητας:

   Κατάσταση	Περιγραφή
   Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
   Πράσινο	Ρυθμός δεδομένων 100 Mbps
   Ανενεργό	Ρυθμός δεδομένων 10 Mbps

   LED δραστηριότητας:

   Κατάσταση	Περιγραφή
   Αναβοσβήνει	Εκτελείται μετάδοση ή λήψη δεδομένων
   Ενεργό	Δεν εκτελείται μετάδοση ή λήψη δεδομένων

8. Θύρα USB 3.1 Gen 1
   Η θύρα USB 3.1 Gen 1 υποστηρίζει την προδιαγραφή USB 3.1 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.

(Σημείωση) Η θύρα DVI-D δεν υποστηρίζει σύνδεση D-Sub μέσω προσαρμογέα.

9. Έξοδος ηχείου κέντρου/subwoofer
   Χρησιμοποιήστε αυτήν την υποδοχή ήχου για να συνδέσετε ηχεία κέντρου/subwoofer σε μια διαμόρφωση ήχου 5.1/7.1 καναλιών.
10. Έξοδος πίσω ηχείου
    Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση πίσω ηχείων σε μια διαμόρφωση ήχου 4/5.1/7.1 καναλιών.
11. Οπτική υποδοχή εξόδου S/PDIF
    Αυτή η υποδοχή παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη λειτουργία, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει μια οπτική ψηφιακή υποδοχή εισόδου ήχου.
12. Είσοδος γραμμής
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια μονάδα οπτικού δίσκου, walkman κ.λπ.
13. Έξοδος γραμμής
    Χρησιμοποιήστε αυτήν την υποδοχή ήχου για ακουστικά ή ηχείο 2 καναλιών. Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μπροστινών ηχείων σε μια διαμόρφωση ήχου 4/5.1/7.1 καναλιών.
14. Είσοδος μικροφώνου
    Η υποδοχή εισόδου μικροφώνου.

Εάν θέλετε να εγκαταστήσετε ένα πλευρικό ηχείο, πρέπει να αλλάξετε τη λειτουργία είτε της εισόδου γραμμής είτε της υποδοχής εισόδου μικροφώνου ώστε να είναι έξοδος πλευρικού ηχείου μέσω του προγράμματος οδήγησης ήχου. Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

•
  Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση πίσω πλαισίου, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από τη σύνδεση. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στη σύνδεση του καλωδίου.

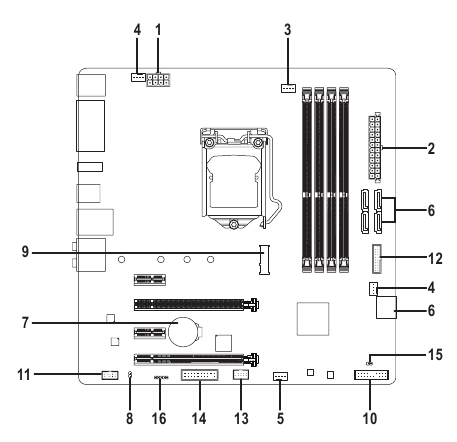

Εσωτερικές Συνδέσεις

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

ATX_12V_2X4/ATX (Υποδοχή τροφοδοσίας 2x4 12V και υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει σχεδίαση ασφαλείας. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας με τον σωστό προσανατολισμό. Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για την κάλυψη των απαιτήσεων επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ισχύος (500W ή μεγαλύτερο). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V_2X4:

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	GND (Μόνο για 2x4 ακίδες 12V)	5	+12V (Μόνο για 2x4 ακίδες 12V)
2	GND (Μόνο για 2x4 ακίδες 12V)	6	+12V (Μόνο για 2x4 ακίδες 12V)
3	GND	7	+12V
4	GND	8	+12V

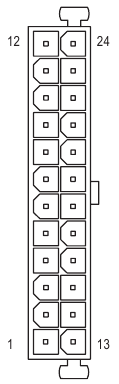

ATX:

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (αναμονή +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για ATX 2x12 ακίδων)	23	+5V (Μόνο για ATX 2x12 ακίδων)
12	3.3V (Μόνο για ATX 2x12 ακίδων)	24	GND (Μόνο για ATX 2x12 ακίδων)

CPU_FAN/SYS_FAN1/2 (Υποδοχές ανεμιστήρα)
Όλες οι υποδοχές ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν σχεδίαση ασφαλούς εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο της υποδοχής είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

CPU_FAN/SYS_FAN1

SYS_FAN2

Αρ. ακίδας	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Sense
4	Έλεγχος ταχύτητας PWM

•
  Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις υποδοχές του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να "κολλήσει".
• Αυτές οι υποδοχές ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε καπάκι βραχυκυκλωτήρα στις υποδοχές.

SYS_FAN3_PUMP (Υποδοχή ανεμιστήρα συστήματος/αντλίας υδρόψυξης)
Η υποδοχή ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει σχεδίαση ασφαλούς εισαγωγής. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν σχεδίαση ασφαλούς εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο της υποδοχής είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Η υποδοχή παρέχει επίσης έλεγχο ταχύτητας για μια αντλία υδρόψυξης, ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "M.I.T.", για περισσότερες πληροφορίες

Αρ. ακίδας	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Sense
4	Έλεγχος ταχύτητας PWM

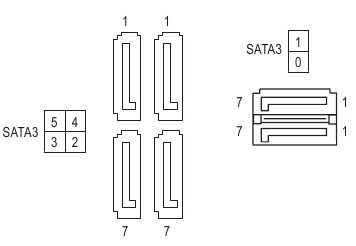

SATA3 0/1/2/3/4/5 (Υποδοχές SATA 6Gb/s)
Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μια μόνο συσκευή SATA.

Αρ. ακίδας	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε τη δυνατότητα hot-plugging για τις θύρες SATA, ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "Περιφερειακά\Διαμόρφωση SATA και RST" για περισσότερες πληροφορίες.

BAT (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις BIOS, η ημερομηνία και η ώρα) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

•
  Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Κίνδυνος έκρηξης εάν η μπαταρία αντικατασταθεί με εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να διαχειρίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

SPDIF_O (Υποδοχή εξόδου S/PDIF)
Αυτή η υποδοχή υποστηρίζει ψηφιακή έξοδο S/PDIF και συνδέει ένα ψηφιακό καλώδιο ήχου S/PDIF (παρέχεται από κάρτες επέκτασης) για ψηφιακή έξοδο ήχου από τη μητρική σας πλακέτα σε ορισμένες κάρτες επέκτασης, όπως κάρτες γραφικών και κάρτες ήχου. Για παράδειγμα, ορισμένες κάρτες γραφικών ενδέχεται να απαιτούν τη χρήση ενός ψηφιακού καλωδίου ήχου S/PDIF για ψηφιακή έξοδο ήχου από τη μητρική σας πλακέτα στην κάρτα γραφικών σας, εάν θέλετε να συνδέσετε μια οθόνη HDMI στην κάρτα γραφικών και να έχετε ταυτόχρονα ψηφιακή έξοδο ήχου από την οθόνη HDMI. Για πληροφορίες σχετικά με τη σύνδεση του ψηφιακού καλωδίου ήχου S/PDIF, διαβάστε προσεκτικά το εγχειρίδιο για την κάρτα επέκτασης.

Αρ. ακίδας	Ορισμός
1	SPDIFO
2	GND

M2Q_32G (Υποδοχή M.2 Socket 3)
Η υποδοχή M.2 υποστηρίζει M.2 SATA SSD και M.2 PCIe SSD.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά μια μονάδα M.2 SSD στην υποδοχή M.2.

Βήμα 1:
Χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα και το παξιμάδι από τη μητρική πλακέτα. Εντοπίστε τη σωστή οπή στερέωσης για την εγκατάσταση της μονάδας M.2 SSD και, στη συνέχεια, βιδώστε πρώτα το παξιμάδι.

Βήμα 2:
Σύρετε τη μονάδα M.2 SSD στην υποδοχή υπό γωνία.

Βήμα 3:
Πιέστε τη μονάδα M.2 SSD προς τα κάτω και, στη συνέχεια, στερεώστε την με τη βίδα.

Επιλέξτε τη σωστή οπή για την εγκατάσταση της μονάδας M.2 SSD και στερεώστε ξανά τη βίδα και το παξιμάδι.

Ειδοποιήσεις εγκατάστασης για τις υποδοχές M2Q_32G και SATA:
Λόγω του περιορισμένου αριθμού λωρίδων που παρέχει το Chipset, η διαθεσιμότητα των υποδοχών SATA ενδέχεται να επηρεαστεί από τον τύπο της συσκευής που είναι εγκατεστημένη στην υποδοχή M2Q_32G. Η υποδοχή M2Q_32G μοιράζεται εύρος ζώνης με την υποδοχή SATA3 5. Ανατρέξτε στον παρακάτω πίνακα για λεπτομέρειες.

Τύπος M.2 SSD/Υποδοχής	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Δεν έχει εγκατασταθεί M.2 SSD

: Διαθέσιμο,
: Μη διαθέσιμο

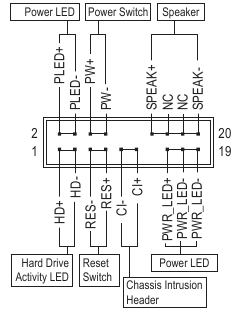

F_PANEL (Επικεφαλίδα μπροστινού πίνακα)
Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (LED λειτουργίας, κίτρινο/μωβ):
  Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή πλευρά του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

Κατάσταση συστήματος	LED
S0	Ενεργοποιημένο
S3/S4/S5	Απενεργοποιημένο

• PW (Διακόπτης λειτουργίας, κόκκινο):
  Συνδέεται στον διακόπτη λειτουργίας στην μπροστινή πλευρά του πλαισίου. Μπορείτε να ρυθμίσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (ανατρέξτε στο κεφάλαιο "BIOS Setup," "Power," για περισσότερες πληροφορίες).
• SPEAK (Ηχείο, πορτοκαλί):
  Συνδέεται στο ηχείο στην μπροστινή πλευρά του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκπέμποντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (LED δραστηριότητας σκληρού δίσκου, μπλε):
  Συνδέεται στην λυχνία LED δραστηριότητας σκληρού δίσκου στην μπροστινή πλευρά του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς, πράσινο):
  Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Επικεφαλίδα εισβολής πλαισίου, γκρι):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν το κάλυμμα του πλαισίου έχει αφαιρεθεί. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC (Πορτοκαλί): Χωρίς σύνδεση.

Η σχεδίαση του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη λειτουργίας, διακόπτη επαναφοράς, λυχνία LED λειτουργίας, λυχνία LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)
Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο Intel High Definition (HD) και ήχο AC'97. Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδέσμου της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδέσμου της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.

Για ήχο HD μπροστινού πίνακα:

Αριθμός ακίδας	Ορισμός
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	No Pin
9	LINE2_L
10	Sense

Για ήχο AC'97 μπροστινού πίνακα:

Αριθμός ακίδας	Ορισμός
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	No Pin
9	Line Out (L)
10	NC

•
  Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο HD από προεπιλογή.
• Τα σήματα ήχου θα είναι ταυτόχρονα στις συνδέσεις ήχου τόσο του μπροστινού όσο και του πίσω πίνακα.
• Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει ξεχωριστούς συνδέσμους σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που διαθέτει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

F_USB30 (Επικεφαλίδα USB 3.1 Gen 1)
Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.1 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.1 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

F_USB (Επικεφαλίδα USB 2.0/1.1)
Η επικεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω μιας προαιρετικής βάσης USB. Για την αγορά της προαιρετικής βάσης USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

•
  Μην συνδέετε το καλώδιο της βάσης IEEE 1394 (2x5 ακίδων) στην επικεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε τη βάση USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στη βάση USB.

TPM (Επικεφαλίδα Trusted Platform Module)
Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.

Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper εκκαθάρισης CMOS)
Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να εκκαθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να εκκαθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

Άνοιγμα: Κανονικό

Σύντομη περιγραφή: Εκκαθάριση τιμών CMOS

•
  Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εκκαθάριση των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" για τις διαμορφώσεις του BIOS).

LED_C (Επικεφαλίδα καλωδίου επέκτασης ταινίας LED RGB (RGBW))
Η επικεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής ταινίας LED 5050 RGB (RGBW) (12V/G/R/B/W), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Αρ. ακροδέκτη	Ορισμός
1	12V
2	G
3	R
4	B
5	W

Συνδέστε το ένα άκρο του καλωδίου επέκτασης ταινίας LED RGB (RGBW) στην επικεφαλίδα και το άλλο άκρο στην ταινία LED RGB (RGBW). Το μαύρο καλώδιο (σημειωμένο με ένα τρίγωνο στο βύσμα) του καλωδίου επέκτασης πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της επικεφαλίδας. Ο ακροδέκτης 12V (σημειωμένος με ένα βέλος) στο άλλο άκρο του καλωδίου επέκτασης πρέπει να ευθυγραμμιστεί με τα 12V της ταινίας LED. Να είστε προσεκτικοί με τον προσανατολισμό σύνδεσης της ταινίας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED RGB (RGBW), ανατρέξτε στις οδηγίες στο κεφάλαιο "BIOS Setup".

Πριν από την εγκατάσταση των συσκευών, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποτρέψετε ζημιά στις συσκευές.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στην CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν απενεργοποιηθεί η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη τροφοδοσία στην CMOS για να διατηρήσει τις τιμές διαμόρφωσης στην CMOS. Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το GIGABYTE Q-Flash είτε το βοηθητικό πρόγραμμα BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

•
  Επειδή το φλάσαρισμα του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ακατάλληλη εκτέλεση φλας στο BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απρόβλεπτα αποτελέσματα. Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/καθαρισμού CMOS στο Κεφάλαιο Εγκατάστασης Υλικού για τον τρόπο διαγραφής των τιμών CMOS.)

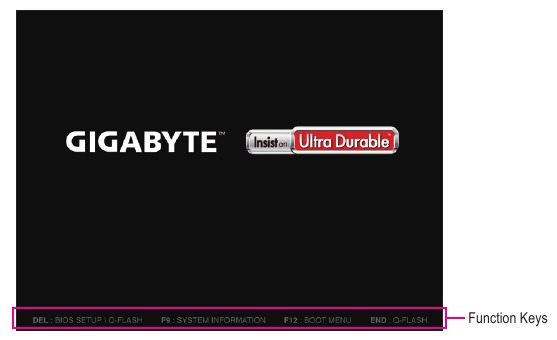

Οθόνη εκκίνησης

Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή. (Δείγμα έκδοσης BIOS: D3)

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS ως εξής και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να αλλάξετε μεταξύ των δύο λειτουργιών. Η λειτουργία Classic Setup παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπο-μενού. Εναλλακτικά, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε. Η λειτουργία Easy Mode επιτρέπει στους χρήστες να βλέπουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στη λειτουργία Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης.

•
  Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ορίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο προορίζονται μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

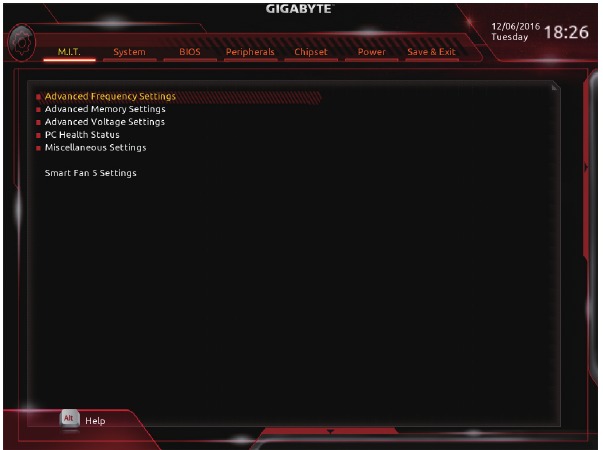

M.I.T.

Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπερφόρτωσης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η λανθασμένη πραγματοποίηση υπερχρονισμού/υπερφόρτωσης μπορεί να οδηγήσει σε ζημιά στην CPU, το chipset ή τη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

• Ρυθμίσεις για προχωρημένους συχνότητας
  • Τιμή ρολογιού κεντρικού υπολογιστή
    Εμφανίζει την τρέχουσα συχνότητα ρολογιού κεντρικού υπολογιστή.
  • Αναλογία τμήματος γραφικών ^{(Σημείωση)}
    Σας επιτρέπει να ορίσετε την αναλογία τμήματος γραφικών.
  • Αναλογία μη τμήματος γραφικών ^{(Σημείωση)}
    Σας επιτρέπει να ορίσετε την αναλογία μη τμήματος γραφικών.
  • Αναλογία ρολογιού CPU
    Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.
  • Συχνότητα CPU
    Εμφανίζει την τρέχουσα συχνότητα λειτουργίας της CPU.
• Ρυθμίσεις πυρήνα CPU για προχωρημένους
  • Αναλογία ρολογιού CPU, Συχνότητα CPU
    Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές που υπάρχουν στα ίδια στοιχεία στο μενού Ρυθμίσεις για προχωρημένους συχνότητας.
  • Μετατόπιση AVX ^{(Σημείωση)}
    Η μετατόπιση AVX είναι η αρνητική μετατόπιση της αναλογίας AVX.

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές λειτουργίες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

• Αναλογία Uncore
  Σας επιτρέπει να ορίσετε την αναλογία CPU Uncore. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που χρησιμοποιείται.
• Συχνότητα Uncore
  Εμφανίζει την τρέχουσα συχνότητα CPU Uncore.
• Παράκαμψη ευέλικτης αναλογίας CPU
  Ενεργοποιεί ή απενεργοποιεί την ευέλικτη αναλογία CPU. Η μέγιστη αναλογία ρολογιού CPU θα βασίζεται στην τιμή Ρυθμίσεις ευέλικτης αναλογίας CPU εάν η Αναλογία ρολογιού CPU έχει οριστεί σε Auto (Αυτόματη). (Προεπιλογή: Απενεργοποιημένη)
• Ρυθμίσεις ευέλικτης αναλογίας CPU
  Σας επιτρέπει να ορίσετε την ευέλικτη αναλογία CPU. Το ρυθμιζόμενο εύρος ενδέχεται να διαφέρει ανάλογα με την CPU.
• Intel(R) Turbo Boost Technology ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε την τεχνολογία Intel ® CPU Turbo Boost. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Αναλογία Turbo ^{(Σημείωση)}
  Σας επιτρέπει να ορίσετε τις αναλογίες CPU Turbo για διαφορετικό αριθμό ενεργών πυρήνων. Η επιλογή Auto (Αυτόματη) ορίζει τις αναλογίες CPU Turbo σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto (Αυτόματη))
• Όριο ισχύος TDP (Watt) / Χρόνος ορίου ισχύος
  Σας επιτρέπει να ορίσετε το όριο ισχύος για τη λειτουργία CPU Turbo και τον χρόνο που χρειάζεται για να λειτουργήσει στο καθορισμένο όριο ισχύος. Εάν η καθορισμένη τιμή υπερβεί, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα προκειμένου να μειώσει την ισχύ. Η επιλογή Auto (Αυτόματη) ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto (Αυτόματη))
• Όριο ρεύματος πυρήνα (Amps)
  Σας επιτρέπει να ορίσετε ένα όριο ρεύματος για τη λειτουργία CPU Turbo. Όταν το ρεύμα της CPU υπερβεί το καθορισμένο όριο ρεύματος, η CPU θα μειώσει αυτόματα τη συχνότητα του πυρήνα προκειμένου να μειώσει το ρεύμα. Η επιλογή Auto (Αυτόματη) ορίζει το όριο ισχύος σύμφωνα με τις προδιαγραφές της CPU. (Προεπιλογή: Auto (Αυτόματη))
• Αρ. ενεργοποιημένων πυρήνων CPU (Σημείωση)
  Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιήσετε σε μια CPU Intel ® πολλαπλών πυρήνων (ο αριθμός των πυρήνων CPU ενδέχεται να διαφέρει ανάλογα με την CPU). Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Τεχνολογία Hyper-Threading (Σημείωση)
  Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία πολλαπλών νημάτων όταν χρησιμοποιείτε μια Intel που υποστηρίζει αυτήν τη λειτουργία. Αυτή η λειτουργία λειτουργεί μόνο για λειτουργικά συστήματα που υποστηρίζουν λειτουργία πολλαπλών επεξεργαστών. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^{(Σημείωση)}
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel^® Speed Shift. Η ενεργοποίηση αυτής της δυνατότητας επιτρέπει στον επεξεργαστή να αυξήσει τη συχνότητα λειτουργίας του πιο γρήγορα και στη συνέχεια να βελτιώσει την απόκριση του συστήματος. (Προεπιλογή: Απενεργοποιημένη)
• CPU Enhanced Halt (C1E) ^{(Σημείωση)}
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel ® CPU Enhanced Halt (C1E), μια λειτουργία εξοικονόμησης ενέργειας της CPU σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Υποστήριξη κατάστασης C3 ^{(Σημείωση)}
  Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει στη λειτουργία C3 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C3 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C1. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές λειτουργίες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

• Υποστήριξη κατάστασης C6/C7 ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει στη λειτουργία C6/C7 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C6/C7 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C3. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Υποστήριξη κατάστασης C8 ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε αν θα επιτρέψετε στην CPU να εισέλθει στη λειτουργία C8 σε κατάσταση διακοπής λειτουργίας του συστήματος. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν κατά τη διάρκεια της κατάστασης διακοπής λειτουργίας του συστήματος για να μειωθεί η κατανάλωση ενέργειας. Η κατάσταση C8 είναι μια πιο βελτιωμένη κατάσταση εξοικονόμησης ενέργειας από την C6/C7. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Όριο κατάστασης Package C ^{(Σημείωση 1)}
  Σας επιτρέπει να καθορίσετε το όριο C-state για τον επεξεργαστή. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• CPU Thermal Monitor ^{(Σημείωση 1)}
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel ® Thermal Monitor, μια λειτουργία προστασίας από υπερθέρμανση της CPU. Όταν είναι ενεργοποιημένη, η συχνότητα και η τάση του πυρήνα της CPU θα μειωθούν όταν η CPU υπερθερμανθεί. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• CPU EIST Function ^{(Σημείωση 1)}
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Enhanced Intel ® Speed Step (EIST). Ανάλογα με τη φόρτωση της CPU, η τεχνολογία Intel EIST μπορεί να μειώσει δυναμικά και αποτελεσματικά την τάση και τη συχνότητα του πυρήνα της CPU για να μειώσει τη μέση κατανάλωση ενέργειας και την παραγωγή θερμότητας. Η επιλογή Auto (Αυτόματη) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή: Auto (Αυτόματη))
• Βελτιστοποίηση τάσης
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τη βελτιστοποίηση τάσης για να μειώσετε την κατανάλωση ενέργειας. (Προεπιλογή: Απενεργοποιημένη)
• RSR
  Σας επιτρέπει να καθορίσετε αν θα μειώσετε αυτόματα την αναλογία CPU turbo εάν η τάση/θερμοκρασία της CPU είναι πολύ υψηλή. (Προεπιλογή: Ενεργοποιημένη)
• Hardware Prefetcher
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε το hardware prefetcher για να προφορτώσετε δεδομένα και οδηγίες από τη μνήμη στην κρυφή μνήμη. (Προεπιλογή: Ενεργοποιημένη)
• Adjacent Cache Line Prefetch
  Σας επιτρέπει να καθορίσετε αν θα ενεργοποιήσετε τον μηχανισμό προφόρτωσης παρακείμενης γραμμής κρυφής μνήμης που επιτρέπει στον επεξεργαστή να ανακτήσει τη ζητούμενη γραμμή κρυφής μνήμης καθώς και την επόμενη γραμμή κρυφής μνήμης. (Προεπιλογή: Ενεργοποιημένη)
• Extreme Memory Profile (X.M.P.) ^{(Σημείωση 2)}
  Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στη(στις) μονάδα(ες) μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.

  Disabled (Απενεργοποιημένη)	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
  Profile1	Χρησιμοποιεί τις ρυθμίσεις Profile 1.
  Profile2 (Σημείωση 2)	Χρησιμοποιεί τις ρυθμίσεις Profile 2.

• Πολλαπλασιαστής μνήμης συστήματος
  Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η επιλογή Auto (Αυτόματη) ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD μνήμης. (Προεπιλογή: Auto (Αυτόματη))

(Σημείωση 1) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτή τη λειτουργία. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές λειτουργίες των CPU Intel^®, επισκεφθείτε τον ιστότοπο της Intel.
(Σημείωση 2) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτή τη λειτουργία.

• Memory Odd Ratio (100/133 or 200/266)
  Σας επιτρέπει να ρυθμίσετε χειροκίνητα το ρολόι αναφοράς μνήμης. (Προεπιλογή: Auto)
• Memory Frequency (MHz)
• Η πρώτη τιμή συχνότητας μνήμης είναι η κανονική συχνότητα λειτουργίας της μνήμης που χρησιμοποιείται. Η δεύτερη είναι η συχνότητα μνήμης που προσαρμόζεται αυτόματα σύμφωνα με τις ρυθμίσεις του Πολλαπλασιαστή Μνήμης Συστήματος.

• Advanced Memory Settings
  • Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
    Οι παραπάνω ρυθμίσεις είναι σύγχρονες με αυτές στα ίδια στοιχεία στο μενού Advanced Frequency Settings.
  • Memory Boot Mode ^{(Σημείωση)}
    Παρέχει μεθόδους ανίχνευσης και εκπαίδευσης μνήμης.

    Auto	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή)
    Normal	Το BIOS εκτελεί αυτόματα εκπαίδευση μνήμης. Σημειώστε ότι εάν το σύστημα γίνει ασταθές ή μη εκκινήσιμο, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/εκκαθάρισης CMOS στο Hardware Installation Chapter για το πώς να διαγράψετε τις τιμές CMOS.)
    Enable Fast Boot	Παρακάμψτε την ανίχνευση και την εκπαίδευση μνήμης σε ορισμένα συγκεκριμένα κριτήρια για ταχύτερη εκκίνηση μνήμης.
    Disable Fast Boot	Ανίχνευση και εκπαίδευση μνήμης σε κάθε εκκίνηση.

  • Memory Enhancement Settings
    Παρέχει διάφορες ρυθμίσεις βελτίωσης απόδοσης μνήμης: Normal (βασική απόδοση), Relax OC, Enhanced Stability και Enhanced Performance. (Προεπιλογή: Normal)
  • Memory Timing Mode
    Οι λειτουργίες Manual και Advanced Manual επιτρέπουν τη διαμόρφωση του Memory Multiplier Tweaker, του Channel Interleaving, του Rank Interleaving και των ρυθμίσεων χρονισμού μνήμης παρακάτω. Οι επιλογές είναι: Auto (προεπιλογή), Manual, Advanced Manual.
  • Profile DDR Voltage
    Όταν χρησιμοποιείτε μια μονάδα μνήμης μη-XMP ή το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Disabled, η τιμή εμφανίζεται σύμφωνα με τις προδιαγραφές της μνήμης σας. Όταν το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Profile1 ή Profile2, η τιμή εμφανίζεται σύμφωνα με τα δεδομένα SPD στη μνήμη XMP.
  • Memory Multiplier Tweaker
    Παρέχει διαφορετικά επίπεδα αυτόματου συντονισμού μνήμης. (Προεπιλογή: Auto)
  • Channel Interleaving
    Ενεργοποιεί ή απενεργοποιεί την παρεμβολή καναλιών μνήμης. Η επιλογή Enabled επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικά κανάλια της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto)
  • Rank Interleaving
    Ενεργοποιεί ή απενεργοποιεί την παρεμβολή βαθμίδας μνήμης. Η επιλογή Enabled επιτρέπει στο σύστημα να έχει ταυτόχρονη πρόσβαση σε διαφορετικές βαθμίδες της μνήμης για να αυξήσει την απόδοση και τη σταθερότητα της μνήμης. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto)

(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτή τη δυνατότητα.

• Χρονισμοί Υπο-Μνήμης καναλιού A/B
  Αυτό το υπομενού παρέχει ρυθμίσεις χρονισμού μνήμης για κάθε κανάλι μνήμης. Οι αντίστοιχες οθόνες ρυθμίσεων χρονισμού είναι διαμορφώσιμες μόνο όταν η Λειτουργία Χρονισμού Μνήμης έχει ρυθμιστεί σε Manual ή Advanced Manual. Σημείωση: Το σύστημά σας ενδέχεται να γίνει ασταθές ή να αποτύχει να εκκινήσει μετά την πραγματοποίηση αλλαγών στους χρονισμούς μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή εκκαθαρίζοντας τις τιμές CMOS.
• Ρυθμίσεις Τάσης Για Προχωρημένους
• Ρυθμίσεις Ενέργειας Για Προχωρημένους
  • Βαθμονόμηση Loadline CPU Vcore
    Σας επιτρέπει να διαμορφώσετε τη Βαθμονόμηση Load-Line για την τάση CPU Vcore. Η επιλογή ενός υψηλότερου επιπέδου διατηρεί την τάση CPU Vcore πιο συνεπή με αυτή που έχει οριστεί στο BIOS υπό μεγάλο φορτίο. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση και να ορίσει την τάση σύμφωνα με τις προδιαγραφές της Intel. (Προεπιλογή: Auto)
  • Βαθμονόμηση Loadline VAXG
    Σας επιτρέπει να διαμορφώσετε τη Βαθμονόμηση Load-Line για την τάση CPU VAXG. Η επιλογή ενός υψηλότερου επιπέδου διατηρεί την τάση CPU VAXG πιο συνεπή με αυτή που έχει οριστεί στο BIOS υπό μεγάλο φορτίο. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση και να ορίσει την τάση σύμφωνα με τις προδιαγραφές της Intel. (Προεπιλογή: Auto)
• Έλεγχος Τάσης Πυρήνα CPU
  Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης CPU.
• Έλεγχος Τάσης Chipset
  Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης Chipset.
• Έλεγχος Τάσης DRAM
  Αυτή η ενότητα παρέχει επιλογές ελέγχου τάσης μνήμης.
• Κατάσταση Υγείας PC
  • Επαναφορά Κατάστασης Ανοίγματος Θήκης

    Disabled	Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο σασί. (Προεπιλογή)
    Enabled	Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο σασί και το πεδίο Case Open θα εμφανίζει "No" κατά την επόμενη εκκίνηση.

  • Άνοιγμα Θήκης
    Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο σασί που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής πλακέτας. Εάν αφαιρεθεί το κάλυμμα του σασί του συστήματος, αυτό το πεδίο θα εμφανίσει "Yes", διαφορετικά θα εμφανίσει "No". Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο σασί, ρυθμίστε την Επαναφορά Κατάστασης Ανοίγματος Θήκης σε Enabled, αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Εμφανίζει τις τρέχουσες τάσεις του συστήματος.
• Διάφορες Ρυθμίσεις
  • Μέγιστη Ταχύτητα Σύνδεσης
    Σας επιτρέπει να ορίσετε τη λειτουργία των υποδοχών PCI Express σε Gen 1, Gen 2 ή Gen 3. Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε υποδοχής. Η επιλογή Auto επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto)
  • Βελτίωση 3DMark01
    Σας επιτρέπει να καθορίσετε εάν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων benchmark. (Προεπιλογή: Disabled)
• Ρυθμίσεις Smart Fan 5 & Οθόνη
  Σας επιτρέπει να επιλέξετε έναν στόχο για παρακολούθηση και να κάνετε περαιτέρω προσαρμογές. (Προεπιλογή: CPU FAN)
  • Έλεγχος Ταχύτητας Ανεμιστήρα

    Normal	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
    Silent	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε χαμηλές ταχύτητες.
    Manual	Σας επιτρέπει να ελέγχετε την ταχύτητα του ανεμιστήρα στο γράφημα καμπύλης.
    Full Speed	Επιτρέπει στον ανεμιστήρα να λειτουργεί σε πλήρεις ταχύτητες.

  • Χρήση Εισόδου Θερμοκρασίας Ελέγχου Ανεμιστήρα
    Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.
  • Διάστημα Θερμοκρασίας
    Σας επιτρέπει να επιλέξετε το διάστημα θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.
  • Λειτουργία Ελέγχου Ανεμιστήρα/Αντλίας

    Auto	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του ανεμιστήρα/αντλίας που είναι εγκατεστημένος και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
    Voltage	Η λειτουργία τάσης συνιστάται για έναν ανεμιστήρα/αντλία 3 ακίδων.
    PWM	Η λειτουργία PWM συνιστάται για έναν ανεμιστήρα/αντλία 4 ακίδων.

  • Ταχύτητα Ανεμιστήρα
    Εμφανίζει τις τρέχουσες ταχύτητες ανεμιστήρα/αντλίας.
  • Έλεγχος Προειδοποίησης Θερμοκρασίας
    Ορίζει το όριο προειδοποίησης για τη θερμοκρασία. Όταν η θερμοκρασία υπερβεί το όριο, το BIOS θα εκπέμψει προειδοποιητικό ήχο. Οι επιλογές είναι: Disabled (απενεργοποιημένο) (προεπιλογή), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Προειδοποίηση Αποτυχίας Ανεμιστήρα/Αντλίας
    Επιτρέπει στο σύστημα να εκπέμπει προειδοποιητικό ήχο εάν ο ανεμιστήρας/αντλία δεν είναι συνδεδεμένος ή αποτύχει. Ελέγξτε την κατάσταση του ανεμιστήρα/αντλίας ή τη σύνδεση του ανεμιστήρα/αντλίας όταν συμβεί αυτό. (Προεπιλογή: Disabled (απενεργοποιημένο))

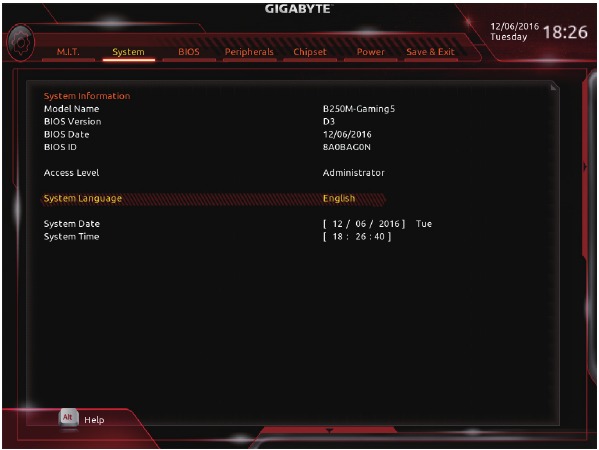

Σύστημα

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής πλακέτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.

• Επίπεδο πρόσβασης
  Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Administrator (Διαχειριστής)). Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις
  ρυθμίσεις του BIOS. το επίπεδο Χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
• Γλώσσα συστήματος
  Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.
• Ημερομηνία συστήματος
  Ορίζει την ημερομηνία του συστήματος. Η μορφή της ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.
• Ώρα συστήματος
  Ορίζει την ώρα του συστήματος. Η μορφή της ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για εναλλαγή μεταξύ των πεδίων Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.

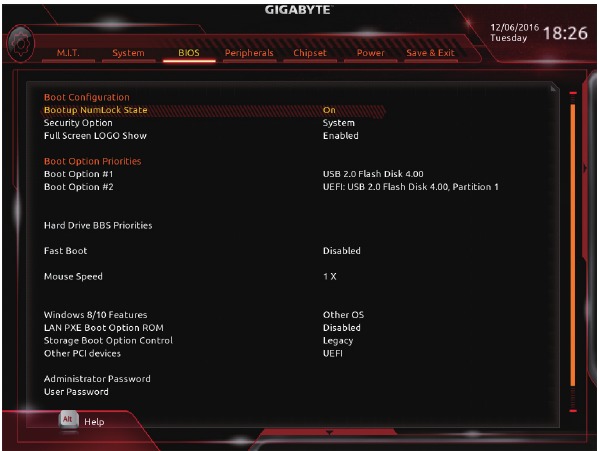

BIOS

• Bootup NumLock State
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο του πληκτρολογίου μετά το POST (Έλεγχος αυτοδιάγνωσης κατά την εκκίνηση). (Προεπιλογή: On (Ενεργοποιημένο))
• Security Option
  Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password (Κωδικός πρόσβασης διαχειριστή/Κωδικός πρόσβασης χρήστη).

  Setup	Απαιτείται κωδικός πρόσβασης μόνο για είσοδο στο πρόγραμμα BIOS Setup. Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για είσοδο στο BIOS Setup
  System	Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)

• Full Screen LOGO Show
  Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο GIGABYTE κατά την εκκίνηση του συστήματος. Η επιλογή Disabled (Απενεργοποιημένο) παραλείπει το λογότυπο GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Enabled (Ενεργοποιημένο))
• Boot Option Priorities
  Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:". Ή εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 7 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 7 64-bit και έχει το πρόθεμα "UEFI:".
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
  Καθορίζει τη σειρά εκκίνησης για έναν συγκεκριμένο τύπο συσκευής, όπως σκληρούς δίσκους, μονάδες οπτικού δίσκου, μονάδες δισκέτας και συσκευές που υποστηρίζουν τη λειτουργία Boot from LAN (Εκκίνηση από LAN), κ.λπ. Πατήστε το <Enter> σε αυτό το στοιχείο για να εισέλθετε στο υπομενού που παρουσιάζει τις συσκευές του ίδιου τύπου που είναι συνδεδεμένες. Αυτό το στοιχείο είναι παρόν μόνο εάν είναι εγκατεστημένη τουλάχιστον μία συσκευή για αυτόν τον τύπο.
• Fast Boot
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Fast Boot (Γρήγορη εκκίνηση) για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η επιλογή Ultra Fast (Υπερβολικά γρήγορη) παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Disabled (Απενεργοποιημένο))
• SATA Support

  All Sata Devices	Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
  Last Boot HDD Only	Εκτός από την προηγούμενη μονάδα εκκίνησης, όλες οι συσκευές SATA είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
• VGA Support
  Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος που θα εκκινήσετε.

  Auto	Ενεργοποιεί μόνο το legacy option ROM.
  EFI Driver	Ενεργοποιεί το EFI option ROM. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
• USB Support

  Disabled	Όλες οι συσκευές USB είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
  Full Initial	Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST.
  Partial Initial	Ένα μέρος των συσκευών USB είναι απενεργοποιημένο πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία είναι απενεργοποιημένη όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Ultra Fast (Υπερβολικά γρήγορη).
• PS2 Devices Support

  Disabled	Όλες οι συσκευές PS/2 είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
  Enabled	Όλες οι συσκευές PS/2 είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο). Αυτή η λειτουργία είναι απενεργοποιημένη όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Ultra Fast (Υπερβολικά γρήγορη).

• NetWork Stack Driver Support

  Disabled	Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
  Enabled	Ενεργοποιεί την εκκίνηση από το δίκτυο.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
• Next Boot After AC Power Loss

  Normal Boot	Ενεργοποιεί την κανονική εκκίνηση κατά την επαναφορά της τροφοδοσίας AC. (Προεπιλογή)
  Fast Boot	Διατηρεί τις ρυθμίσεις της Γρήγορης εκκίνησης κατά την επαναφορά της τροφοδοσίας AC.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Fast Boot (Γρήγορη εκκίνηση) έχει οριστεί σε Enabled (Ενεργοποιημένο) ή Ultra Fast (Υπερβολικά γρήγορη).
• Mouse Speed
  Σας επιτρέπει να ορίσετε την ταχύτητα κίνησης του δείκτη του ποντικιού. (Προεπιλογή: 1 X)
• Windows 8/10 Features
  Σας επιτρέπει να επιλέξετε το λειτουργικό σύστημα που θα εγκατασταθεί. (Προεπιλογή: Other OS (Άλλο λειτουργικό σύστημα))
• CSM Support
  Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για να υποστηρίξει μια διαδικασία εκκίνησης παλαιού υπολογιστή.

  Enabled	Ενεργοποιεί το UEFI CSM. (Προεπιλογή)
  Disabled	Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Windows 8/10 Features (Λειτουργίες Windows 8/10) έχει οριστεί σε Windows 8/10 ή Windows 8/10 WHQL.
• LAN PXE Boot Option ROM
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Disabled (Απενεργοποιημένο)) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
• Storage Boot Option Control
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.

  Do not launch	Απενεργοποιεί το option ROM.
  Legacy	Ενεργοποιεί μόνο το legacy option ROM. (Προεπιλογή)
  UEFI	Ενεργοποιεί μόνο το UEFI option ROM.

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
• Other PCI Device
  Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.

  Do not launch	Απενεργοποιεί το option ROM.
  Legacy	Ενεργοποιεί μόνο το legacy option ROM.
  UEFI	Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)

  Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή CSM Support (Υποστήριξη CSM) έχει οριστεί σε Enabled (Ενεργοποιημένο).
• Administrator Password
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε το <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και όταν εισέρχεστε στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.
• User Password
  Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε το <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και όταν εισέρχεστε στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.
  Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό κωδικό πρόσβασης. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε <Enter> ξανά όταν σας ζητηθεί να επιβεβαιώσετε. ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό πρόσβασης χρήστη, βεβαιωθείτε ότι έχετε ορίσει πρώτα τον Κωδικό πρόσβασης διαχειριστή.
• Secure Boot
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε το Secure Boot (Ασφαλής εκκίνηση) και να διαμορφώσετε σχετικές ρυθμίσεις.

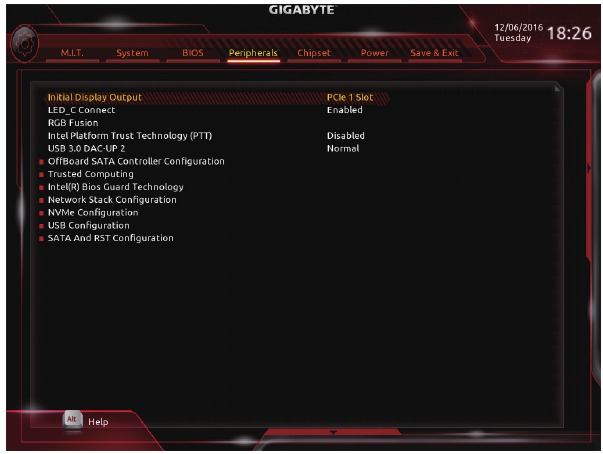

Περιφερειακά

• Initial Display Output
  Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τις ενσωματωμένες κάρτες γραφικών.

  IGFX	Ορίζει τις ενσωματωμένες κάρτες γραφικών ως την πρώτη οθόνη.
  PCIe 1 Slot	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
  PCIe 2 Slot	Ορίζει την κάρτα γραφικών στην υποδοχή PCIEX4 ως την πρώτη οθόνη.

• LED_C Connect
  Ενεργοποιεί ή απενεργοποιεί τα φώτα της λωρίδας RGB (RGBW) LED που είναι συνδεδεμένη στην κεφαλίδα LED_C στη μητρική πλακέτα. (Προεπιλογή: Ενεργοποιημένο)
• RGB Fusion
  Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού LED για τη μητρική πλακέτα.

  Off	Απενεργοποιεί αυτήν τη λειτουργία.
  Pulse Mode	Όλα τα LED εξασθενούν και επανεμφανίζονται ταυτόχρονα.
  Color Cycle	Όλα τα LED μεταβαίνουν ταυτόχρονα σε ένα πλήρες φάσμα χρωμάτων.
  Static Mode	Όλα τα LED εκπέμπουν ένα μόνο χρώμα. (Προεπιλογή)
  Flash Mode	Όλα τα LED αναβοσβήνουν ταυτόχρονα.

• Intel Platform Trust Technology (PTT)
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία Intel^® PTT. (Προεπιλογή: Απενεργοποιημένο)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
  Σας επιτρέπει να αυξήσετε την τάση εξόδου των θυρών USB 3.1 Gen 1 στον πίσω πίνακα (αυτές κάτω από τη θύρα πληκτρολογίου/ποντικιού PS/2) για να ενισχύσετε τη σταθερότητα της/των συσκευής(-ών) USB.

  Normal	Διατηρεί την αρχική τάση εξόδου. (Προεπιλογή)
  Disable USB bus power	Απενεργοποιεί την τροφοδοσία των συνδέσμων USB. Οι συσκευές αναπαραγωγής ήχου υψηλής τεχνολογίας ενδέχεται να συνδέσουν τη δική τους εξωτερική πηγή τροφοδοσίας USB.
  Voltage Compensation +0.1V	Προσθέτει 0,1 V στην αρχική τάση εξόδου.
  Voltage Compensation +0.2V	Προσθέτει 0,2 V στην αρχική τάση εξόδου.
  Voltage Compensation +0.3V.	Προσθέτει 0,3 V στην αρχική τάση εξόδου.

• OffBoard SATA Controller Configuration
  Εμφανίζει πληροφορίες σχετικά με το M.2 PCIe SSD σας, εάν είναι εγκατεστημένο.
• Trusted Computing
  Ενεργοποιεί ή απενεργοποιεί την Αξιόπιστη Μονάδα Πλατφόρμας (TPM).
• Intel(R) Bios Guard Technology
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Intel^® BIOS Guard, η οποία προστατεύει το BIOS από κακόβουλες επιθέσεις.
• Network Stack Configuration
  Απενεργοποιεί ή ενεργοποιεί την εκκίνηση από το δίκτυο για την εγκατάσταση ενός λειτουργικού συστήματος μορφής GPT, όπως η εγκατάσταση του λειτουργικού συστήματος από τον διακομιστή Windows Deployment Services. (Προεπιλογή: Απενεργοποιημένο)
  • Ipv4 PXE Support
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
  • Ipv4 HTTP Support
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
  • Ipv6 PXE Support
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
  • Ipv6 HTTP Support
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack.
  • PXE boot wait time
    Σας επιτρέπει να διαμορφώσετε πόσο χρόνο θα περιμένετε πριν πατήσετε <Esc> για να διακόψετε την εκκίνηση PXE. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 0)
  • Media detect count
    Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελεγχθεί η παρουσία μέσων. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν είναι ενεργοποιημένο το Network Stack. (Προεπιλογή: 1)
• NVMe Configuration
  Εμφανίζει πληροφορίες σχετικά με το M.2 NVME PCIe SSD σας, εάν είναι εγκατεστημένο.
• USB Configuration & Legacy USB Support
  Επιτρέπει τη χρήση πληκτρολογίου/ποντικιού USB στο MS-DOS. (Προεπιλογή: Ενεργοποιημένο)
  • XHCI Hand-off
    Καθορίζει αν θα ενεργοποιηθεί η λειτουργία XHCI Hand-off για ένα λειτουργικό σύστημα χωρίς υποστήριξη XHCI Hand-off. (Προεπιλογή: Απενεργοποιημένο)
  • USB Mass Storage Driver Support
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για συσκευές αποθήκευσης USB. (Προεπιλογή: Ενεργοποιημένο)
  • Port 60/64 Emulation
    Ενεργοποιεί ή απενεργοποιεί την εξομοίωση των θυρών I/O 64h και 60h. Αυτό θα πρέπει να είναι ενεργοποιημένο για πλήρη υποστήριξη παλαιού τύπου για πληκτρολόγια/ποντίκια USB στο MS-DOS ή σε λειτουργικό σύστημα που δεν υποστηρίζει εγγενώς συσκευές USB. (Προεπιλογή: Ενεργοποιημένο)
  • Mass Storage Devices
    Εμφανίζει μια λίστα με συνδεδεμένες συσκευές μαζικής αποθήκευσης USB. Αυτό το στοιχείο εμφανίζεται μόνο όταν είναι εγκατεστημένη μια συσκευή αποθήκευσης USB.
• SATA And RST Configuration & SATA Controller(s)
  Ενεργοποιεί ή απενεργοποιεί τους ενσωματωμένους ελεγκτές SATA. (Προεπιλογή: Ενεργοποιημένο)
  • SATA Mode Selection
    Καθορίζει τη λειτουργία των ενσωματωμένων ελεγκτών SATA.


    Intel RST With Intel Optane System Acceleration	Ενεργοποιεί την υποστήριξη τεχνολογίας Intel ® Optane ™ για τους ελεγκτές SATA.
    AHCI	Διαμορφώνει τους ελεγκτές SATA στη λειτουργία AHCI. Το Advanced Host Controller Interface (AHCI) είναι μια προδιαγραφή διασύνδεσης που επιτρέπει στο πρόγραμμα οδήγησης αποθήκευσης να ενεργοποιήσει τις προηγμένες λειτουργίες Serial ATA, όπως η εγγενής ουρά εντολών και η άμεση σύνδεση. (Προεπιλογή)

  • Aggressive LPM Support
    Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα εξοικονόμησης ενέργειας, ALPM (Aggressive Link Power Management), για τους ελεγκτές Chipset SATA. (Προεπιλογή: Ενεργοποιημένο)
  • Port 0/1/2/3/4/5
    Ενεργοποιεί ή απενεργοποιεί κάθε θύρα SATA. (Προεπιλογή: Ενεργοποιημένο)
  • Hot plug
    Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα άμεσης σύνδεσης για κάθε θύρα SATA. (Προεπιλογή: Απενεργοποιημένο)
    Configured as eSATA
    Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για εξωτερικές συσκευές SATA.

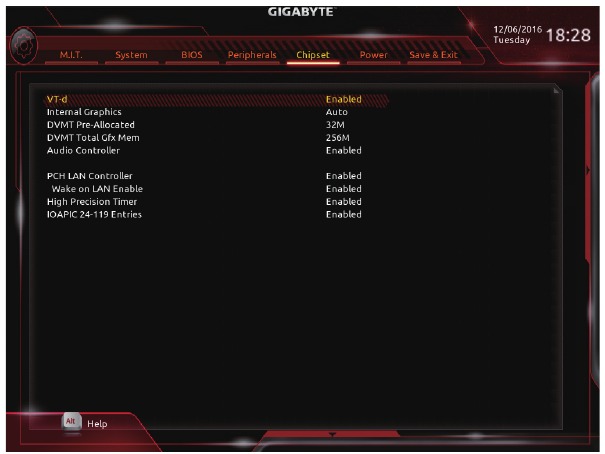

Chipset

• VT-d ^{(Σημείωση)}
  Ενεργοποιεί ή απενεργοποιεί την τεχνολογία εικονικοποίησης Intel^® για κατευθυνόμενες εισόδους/εξόδους. (Προεπιλογή: Ενεργοποιημένο)
• Internal Graphics
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία των ενσωματωμένων γραφικών. (Προεπιλογή: Αυτόματο)
• DVMT Pre-Allocated
  Σας επιτρέπει να ορίσετε το μέγεθος μνήμης των ενσωματωμένων γραφικών. Οι επιλογές είναι: 32M~1024M. (Προεπιλογή: 32M)
• DVMT Total Gfx Mem
  Σας επιτρέπει να εκχωρήσετε το μέγεθος μνήμης DVMT των ενσωματωμένων γραφικών. Οι επιλογές είναι: 128M, 256M, MAX. (Προεπιλογή: 256M)
• Audio Controller
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ήχου της ενσωματωμένης κάρτας ήχου. (Προεπιλογή: Ενεργοποιημένο)
  Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε την ενσωματωμένη κάρτα ήχου, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
• PCH LAN Controller
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Ενεργοποιημένο)
  Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Disabled (Απενεργοποιημένο).
• Wake on LAN Enable
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Wake on LAN. (Προεπιλογή: Ενεργοποιημένο)
• High Precision Timer
  Ενεργοποιεί ή απενεργοποιεί το χρονόμετρο συμβάντων υψηλής ακρίβειας (HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)
• IOAPIC 24-119 Entries
  Ενεργοποιεί ή απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή: Ενεργοποιημένο)

(Σημείωση) Αυτό το στοιχείο είναι παρόν μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη λειτουργία. Για περισσότερες πληροφορίες σχετικά με τις μοναδικές δυνατότητες των CPU Intel^®, επισκεφθείτε την ιστοσελίδα της Intel.

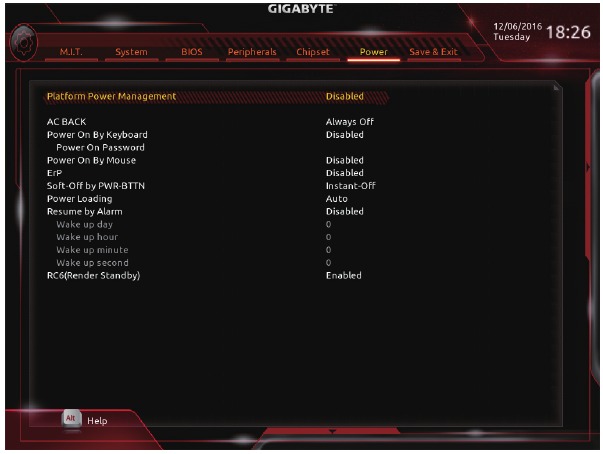

Ενέργεια

• Platform Power Management
  Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Active State Power Management (ASPM). (Προεπιλογή: Απενεργοποιημένη)
• PEG ASPM
  Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στο δίαυλο CPU PEG. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Platform Power Management έχει οριστεί σε Enabled (Ενεργοποιημένη). (Προεπιλογή: Ενεργοποιημένη)
• PCH ASPM
  Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στο δίαυλο PCI Express του Chipset. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Platform Power Management έχει οριστεί σε Enabled (Ενεργοποιημένη). (Προεπιλογή: Ενεργοποιημένη)
• DMI ASPM
  Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM τόσο για την πλευρά της CPU όσο και για την πλευρά του Chipset της σύνδεσης DMI. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η επιλογή Platform Power Management έχει οριστεί σε Enabled (Ενεργοποιημένη). (Προεπιλογή: Ενεργοποιημένη)
• AC BACK
  Καθορίζει την κατάσταση του συστήματος μετά την επαναφορά της τροφοδοσίας από μια διακοπή ρεύματος AC.


  Always Off	Το σύστημα παραμένει απενεργοποιημένο κατά την επαναφορά της τροφοδοσίας AC. (Προεπιλογή)
  Always On	Το σύστημα ενεργοποιείται κατά την επαναφορά της τροφοδοσίας AC.
  Memory	Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επαναφορά της τροφοδοσίας AC.

• Power On By Keyboard
  Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης πληκτρολογίου PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτή τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στην ακίδα +5VSB.


  Disabled	Απενεργοποιεί αυτή τη λειτουργία. (Προεπιλογή)
  Any Key	Πατήστε οποιοδήποτε πλήκτρο για να ενεργοποιήσετε το σύστημα.
  Keyboard 98	Πατήστε το κουμπί POWER στο πληκτρολόγιο Windows 98 για να ενεργοποιήσετε το σύστημα.
  Password	Ορίστε έναν κωδικό πρόσβασης με 1~5 χαρακτήρες για να ενεργοποιήσετε το σύστημα.

• Power On Password
  Ορίστε τον κωδικό πρόσβασης όταν η επιλογή Power On By Keyboard έχει οριστεί σε Password (Κωδικός πρόσβασης).
  Πατήστε <Enter> σε αυτό το στοιχείο και ορίστε έναν κωδικό πρόσβασης με έως και 5 χαρακτήρες και, στη συνέχεια, πατήστε <Enter> για να τον αποδεχτείτε. Για να ενεργοποιήσετε το σύστημα, πληκτρολογήστε τον κωδικό πρόσβασης και πατήστε <Enter>.
  Σημείωση: Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> σε αυτό το στοιχείο. Όταν σας ζητηθεί ο κωδικός πρόσβασης, πατήστε ξανά <Enter> χωρίς να πληκτρολογήσετε τον κωδικό πρόσβασης για να καταργήσετε τις ρυθμίσεις κωδικού πρόσβασης.
• Power On By Mouse
  Επιτρέπει την ενεργοποίηση του συστήματος από ένα συμβάν αφύπνισης ποντικιού PS/2.
  Σημείωση: Για να χρησιμοποιήσετε αυτή τη λειτουργία, χρειάζεστε ένα τροφοδοτικό ATX που να παρέχει τουλάχιστον 1A στην ακίδα +5VSB.

  Disabled	Απενεργοποιεί αυτή τη λειτουργία. (Προεπιλογή)
  Move	Μετακινήστε το ποντίκι για να ενεργοποιήσετε το σύστημα.
  Double Click	Κάντε διπλό κλικ στο αριστερό κουμπί του ποντικιού για να ενεργοποιήσετε το σύστημα.

• ErP
  Καθορίζει αν θα επιτρέπεται στο σύστημα να καταναλώνει τη λιγότερη δυνατή ενέργεια στην κατάσταση S5 (τερματισμός). (Προεπιλογή: Απενεργοποιημένο)
  Σημείωση: Όταν αυτό το στοιχείο έχει οριστεί σε Enabled (Ενεργοποιημένο), οι ακόλουθες λειτουργίες θα καταστούν μη διαθέσιμες: Resume by Alarm (Επαναφορά με ξυπνητήρι), PME event wake up (Αφύπνιση συμβάντος PME), power on by mouse (ενεργοποίηση με ποντίκι), power on by keyboard (ενεργοποίηση με πληκτρολόγιο) και wake on LAN (αφύπνιση μέσω LAN).
• Soft-Off by PWR-BTTN
  Διαμορφώνει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.

  Instant-Off	Πατήστε το κουμπί λειτουργίας και το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
  Delay 4 Sec.	Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατήσετε το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.

• Power Loading
  Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό βρίσκεται σε χαμηλό φορτίο, θα ενεργοποιηθεί μια αυτοπροστασία που θα προκαλέσει τον τερματισμό ή την αποτυχία του. Εάν συμβεί αυτό, ορίστε την επιλογή Enabled (Ενεργοποιημένο). Η επιλογή Auto (Αυτόματα) επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Auto [Αυτόματα])
• Resume by Alarm
  Καθορίζει αν θα ενεργοποιείται το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένη)
  Εάν είναι ενεργοποιημένη, ορίστε την ημερομηνία και την ώρα ως εξής:
  Wake up day (Ημέρα αφύπνισης): Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε ημέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
  Wake up hour/minute/second (Ώρα/λεπτό/δευτερόλεπτο αφύπνισης): Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιείται αυτόματα.
  Σημείωση: Όταν χρησιμοποιείτε αυτή τη λειτουργία, αποφύγετε τον ακατάλληλο τερματισμό από το λειτουργικό σύστημα ή την αφαίρεση της τροφοδοσίας AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.
• RC6(Render Standby)
  Σας επιτρέπει να καθορίσετε αν θα επιτρέπεται στην ενσωματωμένη κάρτα γραφικών να εισέλθει σε κατάσταση αναμονής για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Ενεργοποιημένη)

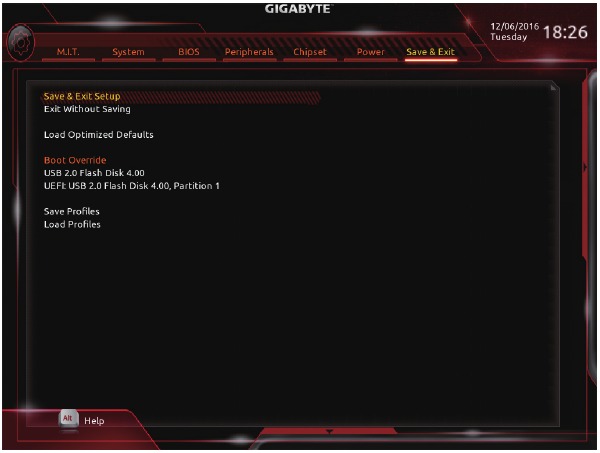

Αποθήκευση & Έξοδος

• Save & Exit Setup
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα ρύθμισης του BIOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο κύριο μενού ρύθμισης του BIOS.
• Exit Without Saving
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι). Αυτό εξέρχεται από το πρόγραμμα ρύθμισης του BIOS χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στη ρύθμιση του BIOS στο CMOS. Επιλέξτε No (Όχι) ή πατήστε <Esc> για να επιστρέψετε στο κύριο μενού ρύθμισης του BIOS.
• Load Optimized Defaults
  Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes (Ναι) για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Optimized defaults (Βέλτιστες προεπιλογές) μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.
• Boot Override
  Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes (Ναι) για να επιβεβαιώσετε. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινηθεί από αυτή τη συσκευή.
• Save Profiles
  Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να τα αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε τη διαδικασία. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.
• Load Profiles
  Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτή τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε τη διαδικασία. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως για την επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

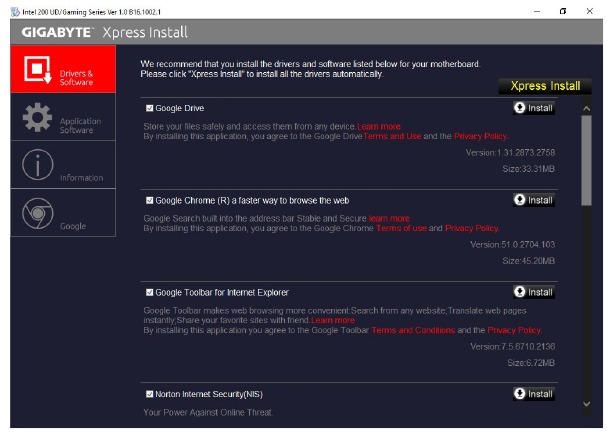

Εγκατάσταση προγραμμάτων οδήγησης

•
  Πριν εγκαταστήσετε τα προγράμματα οδήγησης, εγκαταστήστε πρώτα το λειτουργικό σύστημα. (Οι ακόλουθες οδηγίες χρησιμοποιούν τα Windows 10 ως παράδειγμα λειτουργικού συστήματος.)
• Μετά την εγκατάσταση του λειτουργικού συστήματος, τοποθετήστε το δίσκο με τα προγράμματα οδήγησης της μητρικής πλακέτας στην οπτική σας μονάδα δίσκου. Κάντε κλικ στο μήνυμα "Tap to choose what happens with this disc" (Πατήστε για να επιλέξετε τι θα συμβεί με αυτόν το δίσκο) στην επάνω δεξιά γωνία της οθόνης και επιλέξτε "Run Run.exe" (Εκτέλεση Run.exe). (Ή μεταβείτε στον Υπολογιστή μου, κάντε διπλό κλικ στην οπτική μονάδα δίσκου και εκτελέστε το πρόγραμμα Run.exe.)

Το "Xpress Install" (Γρήγορη εγκατάσταση) θα σαρώσει αυτόματα το σύστημά σας και, στη συνέχεια, θα εμφανίσει μια λίστα με όλα τα προγράμματα οδήγησης που συνιστώνται για εγκατάσταση. Μπορείτε να κάνετε κλικ στο κουμπί Xpress Install και το "Xpress Install" (Γρήγορη εγκατάσταση) θα εγκαταστήσει όλα τα επιλεγμένα προγράμματα οδήγησης. Ή κάντε κλικ στο εικονίδιο βέλους για να εγκαταστήσετε μεμονωμένα τα προγράμματα οδήγησης που χρειάζεστε.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Μητρικής Κάρτας GIGABYTE GA-B250M-Gaming 5

Διαθέσιμες γλώσσες
