GIGABYTE GA-B250M-Gaming 5 - Ръководство за дънната платка

Идентифициране на ревизията на вашата дънна платка
Ревизионният номер на вашата дънна платка изглежда така: "REV: X.X." Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка, преди да актуализирате BIOS на дънната платка, драйвери или когато търсите техническа информация.
Пример:

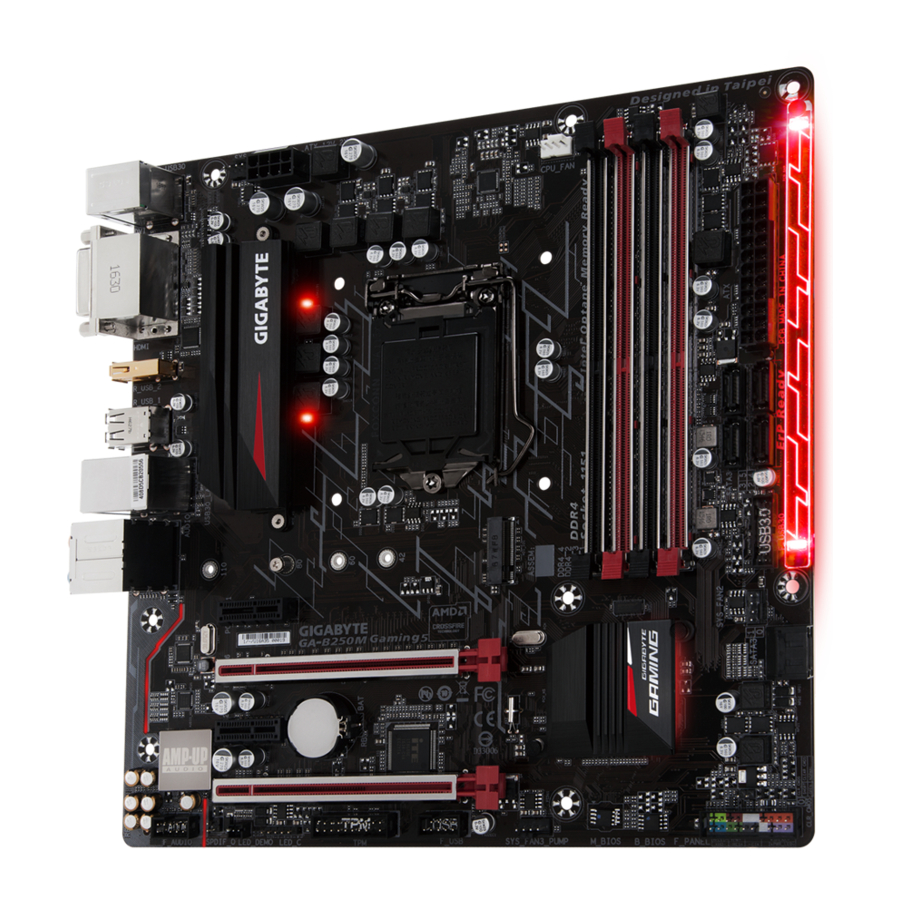

Разположение на дънната платка

Съдържание на кутията
- Дънна платка GA-B250M-Gaming
- Диск с драйвери за дънната платка
- Ръководство за потребителя
- Четири SATA кабела
- I/O Shield
* Съдържанието на кутията по-горе е само за справка и действителните елементи зависят от пакета на продукта, който ще получите.
Съдържанието на кутията подлежи на промяна без предизвестие.
Инсталиране на хардуер
Предпазни мерки при инсталиране
Дънната платка съдържа многобройни деликатни електронни схеми и компоненти, които могат да бъдат повредени в резултат на електростатичен разряд (ESD). Преди да инсталирате, внимателно прочетете ръководството за потребителя и следвайте тези процедури:
- Преди да инсталирате, уверете се, че шасито е подходящо за дънната платка.
- Преди да инсталирате, не премахвайте и не чупете стикера S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
- Винаги изключвайте променливотоковото захранване, като изключвате захранващия кабел от контакта, преди да инсталирате или премахнете дънната платка или други хардуерни компоненти.
- Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, се уверете, че са свързани здраво и сигурно.
- Когато работите с дънната платка, избягвайте да докосвате метални проводници или конектори.
- Най-добре е да носите лента за китка против електростатичен разряд (ESD), когато работите с електронни компоненти като дънна платка, CPU или памет. Ако нямате лента за китка против ESD, дръжте ръцете си сухи и първо докоснете метален предмет, за да елиминирате статичното електричество.
- Преди да инсталирате дънната платка, поставете я върху антистатична подложка или в електростатичен екраниращ контейнер.
- Преди да свържете или изключите захранващия кабел от дънната платка, уверете се, че захранването е изключено.
- Преди да включите захранването, уверете се, че напрежението на захранването е зададено според местния стандарт за напрежение.
- Преди да използвате продукта, проверете дали всички кабели и захранващи конектори на вашите хардуерни компоненти са свързани.
- За да предотвратите повреда на дънната платка, не позволявайте на винтовете да влизат в контакт със схемата на дънната платка или нейните компоненти.
- Уверете се, че няма останали винтове или метални компоненти, поставени върху дънната платка или в кутията на компютъра.
- Не поставяйте компютърната система върху неравна повърхност.
- Не поставяйте компютърната система във високотемпературна или влажна среда.
- Включването на компютърното захранване по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
- Ако не сте сигурни за някоя стъпка на инсталиране или имате проблем, свързан с използването на продукта, консултирайте се със сертифициран компютърен техник.
- Ако използвате адаптер, удължителен захранващ кабел или разклонител, уверете се, че сте се консултирали с инструкциите за инсталиране и/или заземяване.
Продуктови спецификации
| CPU |
|
| Чипсет |
|
| Памет |
|
| Вградена графика |
|
| Аудио |
|
| LAN |
|
| Разширителни слотове |
|
| Multi-Graphics технология |
|
| Интерфейс за съхранение |
|
| USB |
|
| Вътрешни конектори |
|
| Конектори на задния панел |
|
| I/O контролер |
|
| Хардуерен монитор |
|
| BIOS |
|
| Уникални характеристики |
|
| Включен софтуер |
|
| Операционна система |
|
| Форм фактор |
|
* GIGABYTE си запазва правото да прави всякакви промени в продуктовите спецификации и информацията, свързана с продукта, без предварително известие.

Моля, посетете уебсайта на GIGABYTE за списъци за поддръжка на CPU, модули памет, SSD и M.2 устройства.

Моля, посетете страницата Support\Utility List (Списък с помощни програми) на уебсайта на GIGABYTE, за да изтеглите най-новата версия на приложенията.
Инсталиране на CPU
Прочетете следните указания, преди да започнете да инсталирате CPU:
- Уверете се, че дънната платка поддържа CPU. (Отидете на уебсайта на GIGABYTE за най-новия списък за поддръжка на CPU.)
- Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате CPU, за да предотвратите повреда на хардуера.
- Намерете първия пин на CPU. CPU не може да бъде поставен, ако е ориентиран неправилно. (Или може да намерите прорезите от двете страни на CPU и ключовете за подравняване на сокета на CPU.)
- Поставете равномерен и тънък слой термопаста върху повърхността на CPU.
- Не включвайте компютъра, ако охладителят на CPU не е инсталиран, в противен случай може да възникне прегряване и повреда на CPU.
- Задайте хост честотата на CPU в съответствие със спецификациите на CPU. Не се препоръчва честотата на системната шина да бъде задавана извън хардуерните спецификации, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако искате да зададете честотата извън стандартните спецификации, моля, направете го според вашите хардуерни спецификации, включително CPU, графична карта, памет, твърд диск и т.н.
Инсталиране на CPU
Намерете ключовете за подравняване на сокета на CPU на дънната платка и прорезите на CPU.

Не отстранявайте капака на сокета на CPU, преди да поставите CPU. Той може да изскочи автоматично от товарната плоча по време на процеса на повторно включване на лоста, след като поставите CPU.
Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуера.
Инсталиране на паметта
Прочетете следните указания, преди да започнете да инсталирате паметта:
- Уверете се, че дънната платка поддържа паметта. Препоръчва се да се използва памет със същия капацитет, марка, скорост и чипове. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
- Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
- Модулите памет имат надежден дизайн. Модулът памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.
Конфигурация на паметта с два канала
Тази дънна платка осигурява четири слота за памет и поддържа технология с два канала. След като паметта е инсталирана, BIOS автоматично ще открие спецификациите и капацитета на паметта. Активирането на режима на паметта с два канала ще удвои оригиналната честотна лента на паметта.
Четирите слота за памет са разделени на два канала и всеки канал има два слота за памет, както следва:
Канал A: DDR4_2, DDR4_4
Канал B: DDR4_1, DDR4_3
Таблица за конфигурации на паметта с два канала
| DDR4_4 | DDR4_2 | DDR4_3 | DDR4_1 | |
| 2 модула | - - | DS/SS | - - | DS/SS |
| DS/SS | - - | DS/SS | - - | |
| 4 модула | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=едностранна, DS=двустранна, "- -"=няма памет)
Поради ограничения на CPU, прочетете следните указания, преди да инсталирате паметта в режим с два канала.
- Режимът с два канала не може да бъде активиран, ако е инсталиран само един модул памет.
- Когато активирате режим с два канала с два или четири модула памет, се препоръчва да се използва памет със същия капацитет, марка, скорост и чипове.
Инсталиране на разширителна карта
Прочетете следните указания, преди да започнете да инсталирате разширителна карта:
- Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което е приложено към вашата разширителна карта.
- Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.
Конектори на задния панел

- PS/2 порт за клавиатура/мишка
Използвайте този порт, за да свържете PS/2 мишка или клавиатура. - USB 3.1 Gen 1 порт
USB 3.1 Gen 1 портът поддържа спецификацията USB 3.1 Gen 1 и е съвместим със спецификацията USB 2.0. Можете да свържете USB DAC към този порт или да го използвате за USB устройства. - DVI-D порт (Забележка)
DVI-D портът съответства на спецификацията DVI-D и поддържа максимална разделителна способност от 1920x1200@60 Hz (действителните поддържани разделителни способности зависят от използвания монитор). Свържете монитор, който поддържа DVI-D връзка, към този порт. - HDMI порт
HDMI портът е HDCP съвместим и поддържа Dolby TrueHD и DTS HD Master Audio формати. Той също така поддържа до 192KHz/16bit 8-канален LPCM аудио изход. Можете да използвате този порт, за да свържете вашия HDMI-поддържан монитор. Максималната поддържана разделителна способност е 4096x2160@24 Hz, но действителните поддържани разделителни способности зависят от използвания монитор.
![]()
След като инсталирате HDMI устройството, уверете се, че сте задали устройството за възпроизвеждане на звук по подразбиране на HDMI. (Името на елемента може да се различава в зависимост от вашата операционна система.) - USB 2.0/1.1 порт
USB портът поддържа спецификацията USB 2.0/1.1. Използвайте този порт за USB устройства. Можете да свържете USB DAC към този порт или да го използвате за USB устройства. - USB 2.0/1.1 порт
USB портът поддържа спецификацията USB 2.0/1.1. Използвайте този порт за USB устройства. - RJ-45 LAN порт
Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на предаване на данни до 1 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.
![]()
LED за връзка/скорост:
LED за активност:Състояние Описание Оранжево 1 Gbps скорост на предаване на данни Зелено 100 Mbps скорост на предаване на данни Изключено 10 Mbps скорост на предаване на данни Състояние Описание Мигащо Извършва се предаване или получаване на данни Включено Не се извършва предаване или получаване на данни - USB 3.1 Gen 1 порт
USB 3.1 Gen 1 портът поддържа спецификацията USB 3.1 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства.
(Забележка) DVI-D портът не поддържа D-Sub връзка чрез адаптер.
- Изход за централен/събуфър високоговорител
Използвайте този аудио жак, за да свържете централни/събуфър високоговорители в 5.1/7.1-канална аудио конфигурация. - Изход за заден високоговорител
Този жак може да се използва за свързване на задни високоговорители в 4/5.1/7.1-канална аудио конфигурация. - Конектор за оптичен S/PDIF изход
Този конектор осигурява цифров аудио изход към външна аудио система, която поддържа цифров оптичен аудио вход. Преди да използвате тази функция, се уверете, че вашата аудио система осигурява оптичен цифров аудио входен конектор. - Линеен вход
Жак за линеен вход. Използвайте този аудио жак за устройства с линеен вход, като например оптично устройство, Walkman и др. - Линеен изход
Използвайте този аудио жак за слушалки или 2-канални високоговорители. Този жак може да се използва за свързване на предни високоговорители в 4/5.1/7.1-канална аудио конфигурация. - Вход за микрофон
Жак за вход за микрофон.

Ако искате да инсталирате страничен високоговорител, трябва да пренасочите жака за линеен вход или вход за микрофон, за да бъде изход за страничен високоговорител чрез аудио драйвера. Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.
Когато изваждате кабела, свързан към конектор на задния панел, първо извадете кабела от вашето устройство и след това го извадете от дънната платка.- Когато изваждате кабела, го издърпайте право от конектора. Не го клатете отстрани, за да предотвратите късо съединение вътре в конектора на кабела.
Вътрешни конектори

- ATX_12V_2X4
- ATX
- CPU_FAN
- SYS_FAN1/2
- SYS_FAN3_PUMP
- SATA3 0/1/2/3/4/5
- BAT
- SPDIF_O
- M2Q_32G
- F_PANEL
- F_AUDIO
- F_USB30
- F_USB
- TPM
- CLR_CMOS
- LED_C
Прочетете следните указания, преди да свържете външни устройства:
- Първо се уверете, че вашите устройства са съвместими с конекторите, които искате да свържете.
- Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
- След като инсталирате устройството и преди да включите компютъра, уверете се, че кабелът на устройството е закрепен здраво към конектора на дънната платка.
ATX_12V_2X4/ATX (2x4 12V захранващ конектор и 2x12 основен захранващ конектор)
С помощта на захранващия конектор, захранването може да достави достатъчно стабилно захранване на всички компоненти на дънната платка. Преди да свържете захранващия конектор, първо се уверете, че захранването е изключено и всички устройства са инсталирани правилно. Захранващият конектор притежава надежден дизайн. Свържете захранващия кабел към захранващия конектор в правилната ориентация. 12V захранващият конектор основно доставя захранване на процесора. Ако 12V захранващият конектор не е свързан, компютърът няма да стартира.

За да се отговори на изискванията за разширяване, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или невъзможна за зареждане система.
ATX_12V_2X4:

| № на пин | Дефиниция | № на пин | Дефиниция |
| 1 | GND (Само за 2x4-пинов 12V) | 5 | +12V (Само за 2x4-пинов 12V) |
| 2 | GND (Само за 2x4-пинов 12V) | 6 | +12V (Само за 2x4-пинов 12V) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:

| № на пин | Дефиниция | № на пин | Дефиниция |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (Само за 2x12-пинов ATX) | 23 | +5V (Само за 2x12-пинов ATX) |
| 12 | 3.3V (Само за 2x12-пинов ATX) | 24 | GND (Само за 2x12-пинов ATX) |
CPU_FAN/SYS_FAN1/2 (Конектори за вентилатор)
Всички конектори за вентилатори на тази дънна платка са 4-пинови. Повечето конектори за вентилатори притежават надежден дизайн за вмъкване. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващ проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в шасито.

CPU_FAN/SYS_FAN1
SYS_FAN2
| № на пин | Дефиниция |
| 1 | GND |
| 2 | Контрол на скоростта чрез напрежение |
| 3 | Отчитане |
| 4 | PWM контрол на скоростта |
Не забравяйте да свържете кабелите на вентилатора към конекторите на вентилатора, за да предпазите вашия процесор и система от прегряване. Прегряването може да доведе до повреда на процесора или системата може да забие.- Тези конектори за вентилатори не са конфигурационни джъмперни блокове. Не поставяйте джъмперна капачка върху конекторите.
SYS_FAN3_PUMP (Конектор за системен вентилатор/помпа за водно охлаждане)
Конекторът за вентилатор/помпа е 4-пинов и притежава надежден дизайн за вмъкване. Повечето конектори за вентилатори притежават надежден дизайн за вмъкване. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващ проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в шасито. Конекторът също така осигурява контрол на скоростта за помпа за водно охлаждане, вижте глава "BIOS Setup" (Настройка на BIOS), "M.I.T." за повече информация.

| № на пин | Дефиниция |
| 1 | GND |
| 2 | Контрол на скоростта чрез напрежение |
| 3 | Отчитане |
| 4 | PWM контрол на скоростта |
SATA3 0/1/2/3/4/5 (SATA 6Gb/s конектори)
SATA конекторите съответстват на SATA 6Gb/s стандарт и са съвместими със SATA 3Gb/s и SATA 1.5Gb/s стандарт. Всеки SATA конектор поддържа едно SATA устройство.

| № на пин | Дефиниция |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |

За да активирате горещо включване за SATA портовете, вижте глава "BIOS Setup" (Настройка на BIOS), "Peripherals\SATA And RST Configuration" (Периферни устройства\SATA и RST конфигурация) за повече информация.
BAT (Батерия)
Батерията осигурява захранване, за да запази стойностите (като например BIOS конфигурации, информация за дата и час) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията падне до ниско ниво или CMOS стойностите може да не са точни или да бъдат загубени.

Можете да изчистите CMOS стойностите, като извадите батерията:
- Изключете компютъра си и изключете захранващия кабел.
- Внимателно извадете батерията от държача за батерията и изчакайте една минута. (Или използвайте метален предмет, като отвертка, за да докоснете положителните и отрицателните клеми на държача на батерията, като ги свържете накъсо за 5 секунди.)
- Сменете батерията.
- Включете захранващия кабел и рестартирайте компютъра си.
Винаги изключвайте компютъра си и изключвайте захранващия кабел, преди да смените батерията.- Сменете батерията с еквивалентна. Опасност от експлозия, ако батерията е заменена с неправилен модел.
- Свържете се с мястото на покупка или местния дилър, ако не можете да смените батерията сами или не сте сигурни за модела на батерията.
- Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) на батерията (положителната страна трябва да е обърната нагоре).
- Използваните батерии трябва да се обработват в съответствие с местните екологични разпоредби.
SPDIF_O (S/PDIF изходящ конектор)
Този конектор поддържа цифров S/PDIF изход и свързва S/PDIF цифров аудио кабел (предоставен от разширителни карти) за цифров аудио изход от вашата дънна платка към определени разширителни карти, като графични карти и звукови карти. Например, някои графични карти може да изискват да използвате S/PDIF цифров аудио кабел за цифров аудио изход от вашата дънна платка към вашата графична карта, ако желаете да свържете HDMI дисплей към графичната карта и да имате цифров аудио изход от HDMI дисплея едновременно. За информация относно свързването на S/PDIF цифровия аудио кабел, внимателно прочетете ръководството за вашата разширителна карта.

| № на пин | Дефиниция |
| 1 | SPDIFO |
| 2 | GND |
M2Q_32G (M.2 Socket 3 конектор)
M.2 конекторът поддържа M.2 SATA SSD-та и M.2 PCIe SSD-та.

Следвайте стъпките по-долу, за да инсталирате правилно M.2 SSD в M.2 конектора.
Стъпка 1:
Използвайте отвертка, за да развиете винта и гайката от дънната платка. Намерете подходящия отвор за монтаж за M.2 SSD-то, което ще бъде инсталирано, и след това първо завийте гайката.
Стъпка 2:
Плъзнете M.2 SSD-то в конектора под ъгъл.
Стъпка 3:
Натиснете M.2 SSD-то надолу и след това го закрепете с винта.

Изберете подходящия отвор за M.2 SSD-то, което ще бъде инсталирано, и затегнете отново винта и гайката.
Бележки за инсталиране за M2Q_32G и SATA конектори:
Поради ограничения брой линии, осигурени от чипсета, наличността на SATA конекторите може да бъде повлияна от типа устройство, инсталирано в конектора M2Q_32G. Конекторът M2Q_32G споделя честотна лента с конектора SATA3 5. Вижте следната таблица за подробности.
| Тип M.2 SSD/Конектор | SATA3 0 | SATA3 1 | SATA3 2 | SATA3 3 | SATA3 4 | SATA3 5 |
| M.2 SATA SSD | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| M.2 PCIe x4 SSD | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| M.2 PCIe x2 SSD | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| Не е инсталиран M.2 SSD | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
: Наличен,
: Не е наличен
F_PANEL (Хедър на предния панел)
Свържете превключвателя на захранването, превключвателя за рестартиране, високоговорителя, превключвателя/сензора за проникване в шасито и индикатора за състоянието на системата на шасито към този хедър според разположението на щифтовете по-долу. Обърнете внимание на положителните и отрицателните щифтове, преди да свържете кабелите.

- PLED/PWR_LED (LED на захранването, жълт/лилав):
Свързва се към индикатора за състоянието на захранването на предния панел на шасито. LED светва, когато системата работи. LED е изключен, когато системата е в състояние на заспиване S3/S4 или е изключена (S5).
| Състояние на системата | LED |
| S0 | Включен |
| S3/S4/S5 | Изключен |
- PW (Превключвател на захранването, червен):
Свързва се към превключвателя на захранването на предния панел на шасито. Можете да конфигурирате начина за изключване на вашата система с помощта на превключвателя на захранването (вижте глава "BIOS Setup", "Power" за повече информация). - SPEAK (Високоговорител, оранжев):
Свързва се към високоговорителя на предния панел на шасито. Системата отчита състоянието на стартиране на системата чрез издаване на звуков код. Ще се чуе един кратък звуков сигнал, ако не бъде открит проблем при стартиране на системата. - HD (LED за активност на твърдия диск, син):
Свързва се към LED за активност на твърдия диск на предния панел на шасито. LED свети, когато твърдият диск чете или записва данни. - RES (Превключвател за рестартиране, зелен):
Свързва се към превключвателя за рестартиране на предния панел на шасито. Натиснете превключвателя за рестартиране, за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране. - CI (Хедър за проникване в шасито, сив):
Свързва се към превключвателя/сензора за проникване в шасито на шасито, който може да открие дали капакът на шасито е бил отстранен. Тази функция изисква шаси с превключвател/сензор за проникване в шасито. - NC (Оранжев): Без връзка.

Дизайнът на предния панел може да се различава при различните шасита. Модулът на предния панел се състои главно от превключвател на захранването, превключвател за рестартиране, LED на захранването, LED за активност на твърдия диск, високоговорител и т.н. Когато свързвате модула на предния панел на шасито към този хедър, уверете се, че разположението на проводниците и разположението на щифтовете са правилно съчетани.
F_AUDIO (Аудио хедър на предния панел)
Аудио хедърът на предния панел поддържа Intel High Definition audio (HD) и AC'97 audio. Можете да свържете аудио модула на предния панел на шасито към този хедър. Уверете се, че разположението на проводниците на конектора на модула съвпада с разположението на щифтовете на хедъра на дънната платка. Неправилното свързване между конектора на модула и хедъра на дънната платка ще направи устройството неспособно да работи или дори ще го повреди.

За HD аудио на предния панел:
| Номер на щифта | Дефиниция |
| 1 | MIC2_L |
| 2 | GND |
| 3 | MIC2_R |
| 4 | NC |
| 5 | LINE2_R |
| 6 | Sense |
| 7 | FAUDIO_JD |
| 8 | Без щифт |
| 9 | LINE2_L |
| 10 | Sense |
За AC'97 аудио на предния панел:
| Номер на щифта | Дефиниция |
| 1 | MIC |
| 2 | GND |
| 3 | MIC Power F_ |
| 4 | NC |
| 5 | Line Out (R) |
| 6 | NC |
| 7 | NC |
| 8 | Без щифт |
| 9 | Line Out (L) |
| 10 | NC |
![]()
Аудио хедърът на предния панел поддържа HD аудио по подразбиране.- Аудио сигнали ще присъстват едновременно на аудио връзките на предния и задния панел.
- Някои шасита осигуряват аудио модул на предния панел, който има отделни конектори на всеки проводник, вместо единичен щепсел. За информация относно свързването на аудио модула на предния панел, който има различни разположения на проводниците, моля, свържете се с производителя на шасито.
F_USB30 (USB 3.1 Gen 1 хедър)
Хедърът отговаря на спецификациите USB 3.1 Gen 1 и USB 2.0 и може да осигури два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.1 Gen 1 порта, моля, свържете се с местния дилър.

| Номер на щифта | Дефиниция | Номер на щифта | Дефиниция |
| 1 | VBUS | 11 | D2+ |
| 2 | SSRX1- | 12 | D2- |
| 3 | SSRX1+ | 13 | GND |
| 4 | GND | 14 | SSTX2+ |
| 5 | SSTX1- | 15 B S S | SSTX2- |
| 6 | SSTX1+ | 16 | GND 1 |
| 7 | GND | 17 | SSRX2+ |
| 8 | D1- | 18 | SSRX2- |
| 9 | D1+ | 19 | VBUS |
| 10 | NC | 20 | Без щифт |
F_USB (USB 2.0/1.1 хедър)
Хедърът отговаря на спецификациите USB 2.0/1.1. Всеки USB хедър може да осигури два USB порта чрез опционална USB конзола. За закупуване на опционалната USB конзола, моля, свържете се с местния дилър.

| Номер на щифта | Дефиниция | Номер на щифта | Дефиниция |
| 1 | Захранване (5V) | 6 | USB DY+ |
| 2 | Захранване (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Без щифт |
| 5 | USB DX+ | 10 | NC |
Не включвайте кабела на конзолата IEEE 1394 (2x5-щифтов) в USB 2.0/1.1 хедъра.- Преди да инсталирате USB конзолата, уверете се, че сте изключили компютъра и сте извадили захранващия кабел от контакта, за да предотвратите повреда на USB конзолата.
TPM (Хедър на доверен платформен модул)
Можете да свържете TPM (Trusted Platform Module) към този хедър.

| Номер на щифта | Дефиниция | Номер на щифта | Дефиниция |
| 1 | LCLK | 11 | LAD0 |
| 2 | GND | 12 | GND |
| 3 | LFRAME | 13 | NC |
| 4 | Без щифт | 14 | NC |
| 5 | LRESET | 15 | SB3V |
| 6 | NC | 16 | SERIRQ |
| 7 | LAD3 | 17 | GND |
| 8 | LAD2 | 18 | NC |
| 9 | VCC3 | 19 | NC |
| 10 | LAD1 | 20 | NC |
CLR_CMOS (Джъмпер за изчистване на CMOS)
Използвайте този джъмпер, за да изчистите конфигурацията на BIOS и да нулирате CMOS стойностите до фабричните настройки по подразбиране. За да изчистите CMOS стойностите, използвайте метален предмет като отвертка, за да докоснете двата щифта за няколко секунди.

Отворен: Нормален

Кратко: Изчистване на CMOS стойностите
Винаги изключвайте компютъра си и изваждайте захранващия кабел от контакта, преди да изчистите CMOS стойностите.- След рестартиране на системата, отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране)) или ръчно конфигурирайте настройките на BIOS (вижте Глава "BIOS Setup" (Настройка на BIOS), за BIOS конфигурации).
LED_C (RGB (RGBW) кабелен конектор за удължител на LED лента)
Конекторът може да се използва за свързване на стандартна 5050 RGB (RGBW) LED лента (12V/G/R/B/W), с максимална мощност 2A (12V) и максимална дължина 2m.

| Номер на пин | Дефиниция |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
| 5 | W |
Свържете единия край на RGB (RGBW) LED лентовия удължителен кабел към конектора, а другия край към вашата RGB (RGBW) LED лента. Черният проводник (маркиран с триъгълник на щепсела) на удължителния кабел трябва да бъде свързан към пин 1 (12V) на този конектор. 12V пин (маркиран със стрелка) на другия край на удължителния кабел трябва да бъде подравнен с 12V на LED лентата. Бъдете внимателни с ориентацията на връзката на LED лентата; неправилното свързване може да доведе до повреда на LED лентата.

За това как да включите/изключите светлините на RGB (RGBW) LED лентата, вижте инструкциите в Глава "BIOS Setup" (Настройка на BIOS).
Преди да инсталирате устройствата, уверете се, че сте изключили устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
BIOS Setup
BIOS (Basic Input and Output System) записва хардуерни параметри на системата в CMOS на дънната платка. Основните му функции включват провеждане на самотест при включване (Power-On Self-Test - POST) по време на стартиране на системата, запазване на системни параметри и зареждане на операционната система и др. BIOS включва програма BIOS Setup, която позволява на потребителя да променя основните настройки на системната конфигурация или да активира определени системни функции.
Когато захранването е изключено, батерията на дънната платка подава необходимата мощност към CMOS, за да запази конфигурационните стойности в CMOS. За да получите достъп до програмата BIOS Setup, натиснете клавиша <Delete> по време на POST, когато захранването е включено. За да надстроите BIOS, използвайте или GIGABYTE Q-Flash, или помощната програма BIOS.
- Q-Flash позволява на потребителя бързо и лесно да надстрои или архивира BIOS, без да влиза в операционната система.
- BIOS е базирана на Windows помощна програма, която търси и изтегля най-новата версия на BIOS от интернет и актуализира BIOS.
Тъй като актуализацията на BIOS е потенциално рискована, ако не срещате проблеми, използвайки текущата версия на BIOS, препоръчва се да не актуализирате BIOS. За да актуализирате BIOS, направете го внимателно. Неправилната актуализация на BIOS може да доведе до неизправност на системата.- Препоръчва се да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неправилната промяна на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, опитайте да изчистите CMOS стойностите и да нулирате платката до стойностите по подразбиране. (Вижте раздела "Load Optimized Defaults" в тази глава или въведенията на батерията/джъмпера за изчистване на CMOS в глава Инсталиране на хардуер за това как да изчистите CMOS стойностите.)
Стартов екран
Следният стартов екран с логото ще се появи, когато компютърът се зарежда. (Примерен BIOS Version: D3)

Има два различни режима на BIOS, както следва, и можете да използвате клавиша <F2>, за да превключвате между двата режима. Режимът Classic Setup предоставя подробни BIOS настройки. Можете да натиснете клавишите със стрелки на клавиатурата си, за да се движите между елементите, и да натиснете <Enter>, за да приемете или влезете в подменю. Или можете да използвате мишката си, за да изберете елемента, който искате. Easy Mode позволява на потребителите бързо да преглеждат текущата си системна информация или да правят корекции за оптимална производителност. В Easy Mode можете да използвате мишката си, за да се движите през елементите на конфигурацията.
![]()
Когато системата не е стабилна, както обикновено, изберете елемента Load Optimized Defaults, за да настроите системата си към нейните настройки по подразбиране.- Описаните в тази глава менюта BIOS Setup са само за справка и може да се различават в зависимост от версията на BIOS.
M.I.T.

Дали системата ще работи стабилно с направените от вас настройки за овърклок/свръхнапрежение зависи от цялостните системни конфигурации. Неправилното извършване на овърклок/свръхнапрежение може да доведе до повреда на процесора, чипсета или паметта и да намали полезния живот на тези компоненти. Тази страница е само за напреднали потребители и препоръчваме да не променяте настройките по подразбиране, за да предотвратите нестабилност на системата или други неочаквани резултати. (Неадекватното променяне на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, изчистете CMOS стойностите и върнете платката към стойностите по подразбиране.)
- Разширени настройки на честотата
- Стойност на хост часовника
Показва текущата работна честота на хост часовника. - Съотношение на графичния слой (Забележка)
Позволява ви да зададете съотношението на графичния слой. - Съотношение на графичния неслой (Забележка)
Позволява ви да зададете съотношението на графичния неслой. - Съотношение на тактовата честота на процесора
Позволява ви да промените съотношението на тактовата честота за инсталирания процесор. Регулируемият диапазон зависи от инсталирания процесор. - Честота на процесора
Показва текущата работна честота на процесора.
- Стойност на хост часовника
- Разширени настройки на ядрото на процесора
- Съотношение на тактовата честота на процесора, честота на процесора
Настройките по-горе са синхронни с тези под същите елементи в менюто Advanced Frequency Settings (Разширени настройки на честотата). - AVX Offset (Забележка)
AVX offset е отрицателното отместване на AVX съотношението.
- Съотношение на тактовата честота на процесора, честота на процесора
(Забележка) Този елемент присъства само когато инсталирате процесор, който поддържа тази функция. За повече информация относно уникалните характеристики на процесорите Intel®, моля, посетете уебсайта на Intel.
- Uncore Ratio
Позволява ви да зададете съотношението на Uncore на процесора. Регулируемият диапазон зависи от използвания процесор. - Uncore Frequency
Показва текущата честота на Uncore на процесора. - CPU Flex Ratio Override
Активира или деактивира CPU Flex Ratio. Максималното съотношение на тактовата честота на процесора ще се основава на стойността CPU Flex Ratio Settings (Настройки на гъвкавото съотношение на процесора), ако CPU Clock Ratio (Съотношение на тактовата честота на процесора) е зададено на Auto (Автоматично). (По подразбиране: Disabled (Деактивирано)) - CPU Flex Ratio Settings
Позволява ви да зададете CPU Flex Ratio. Регулируемият диапазон може да варира в зависимост от процесора. - Intel(R) Turbo Boost Technology (Забележка)
Позволява ви да определите дали да активирате технологията Intel ® CPU Turbo Boost. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - Turbo Ratio (Забележка)
Позволява ви да зададете Turbo съотношенията на процесора за различен брой активни ядра. Auto (Автоматично) задава Turbo съотношенията на процесора според спецификациите на процесора. (По подразбиране: Auto (Автоматично)) - Power Limit TDP (Watts) / Power Limit Time (Ограничение на мощността TDP (W) / Време на ограничение на мощността)
Позволява ви да зададете ограничението на мощността за CPU Turbo режим и колко време е необходимо, за да работи при посоченото ограничение на мощността. Ако посочената стойност е превишена, процесорът автоматично ще намали честотата на ядрото, за да намали мощността. Auto (Автоматично) задава ограничението на мощността според спецификациите на процесора. (По подразбиране: Auto (Автоматично)) - Core Current Limit (Amps) (Ограничение на тока на ядрото (ампери))
Позволява ви да зададете ограничение на тока за CPU Turbo режим. Когато токът на процесора надвиши посоченото ограничение на тока, процесорът автоматично ще намали честотата на ядрото, за да намали тока. Auto (Автоматично) задава ограничението на мощността според спецификациите на процесора. (По подразбиране: Auto (Автоматично)) - No. of CPU Cores Enabled (Note) (Брой активирани ядра на процесора (Забележка))
Позволява ви да изберете броя на ядрата на процесора, които да активирате в многоядрен процесор Intel ® (броят на ядрата на процесора може да варира в зависимост от процесора). Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - Hyper-Threading Technology (Note) (Hyper-Threading технология (Забележка))
Позволява ви да определите дали да активирате технологията за многонишкова обработка, когато използвате Intel, който поддържа тази функция. Тази функция работи само за операционни системи, които поддържат режим на многопроцесорна обработка. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Забележка)
Активира или деактивира Intel® Speed Shift Technology. Активирането на тази функция позволява на процесора да увеличи работната си честота по-бързо и след това подобрява отзивчивостта на системата. (По подразбиране: Disabled (Деактивирано)) - CPU Enhanced Halt (C1E) (Забележка)
Активира или деактивира функцията Intel ® CPU Enhanced Halt (C1E), функция за пестене на енергия на процесора в състояние на спиране на системата. Когато е активирана, честотата и напрежението на ядрото на процесора ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - C3 State Support (Забележка)
Позволява ви да определите дали да позволите на процесора да влезе в режим C3 в състояние на спиране на системата. Когато е активирана, честотата и напрежението на ядрото на процесора ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия. Състоянието C3 е по-усъвършенствано състояние за пестене на енергия от C1. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
(Забележка) Този елемент присъства само когато инсталирате процесор, който поддържа тази функция. За повече информация относно уникалните характеристики на процесорите Intel®, моля, посетете уебсайта на Intel.
- C6/C7 State Support (Забележка 1)
Позволява ви да определите дали да позволите на процесора да влезе в режим C6/C7 в състояние на спиране на системата. Когато е активирана, честотата и напрежението на ядрото на процесора ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия. Състоянието C6/C7 е по-усъвършенствано състояние за пестене на енергия от C3. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - C8 State Support (Забележка 1)
Позволява ви да определите дали да позволите на процесора да влезе в режим C8 в състояние на спиране на системата. Когато е активирана, честотата и напрежението на ядрото на процесора ще бъдат намалени по време на състояние на спиране на системата, за да се намали консумацията на енергия. Състоянието C8 е по-усъвършенствано състояние за пестене на енергия от C6/C7. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - Package C State Limit (Забележка 1)
Позволява ви да посочите C-състоянието за процесора. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - CPU Thermal Monitor (Забележка 1)
Активира или деактивира функцията Intel ® Thermal Monitor, функция за защита от прегряване на процесора. Когато е активирана, честотата и напрежението на ядрото на процесора ще бъдат намалени, когато процесорът е прегрят. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - CPU EIST Function (Забележка 1)
Активира или деактивира Enhanced Intel ® Speed Step Technology (EIST). В зависимост от натоварването на процесора, технологията Intel EIST може динамично и ефективно да понижи напрежението и честотата на ядрото на процесора, за да намали средната консумация на енергия и производството на топлина. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - Voltage Optimization (Оптимизация на напрежението)
Позволява ви да определите дали да активирате оптимизация на напрежението, за да намалите консумацията на енергия. (По подразбиране: Disabled (Деактивирано)) - RSR
Позволява ви да определите дали автоматично да понижите Turbo съотношението на процесора, ако напрежението/температурата на процесора е твърде висока. (По подразбиране: Enabled (Активирано)) - Hardware Prefetcher (Предварително извличане на хардуера)
Позволява ви да определите дали да активирате предварителното извличане на хардуера, за да извличате предварително данни и инструкции от паметта в кеша. (По подразбиране: Enabled (Активирано)) - Adjacent Cache Line Prefetch (Предварително извличане на съседни кеш линии)
Позволява ви да определите дали да активирате механизма за предварително извличане на съседни кеш линии, който позволява на процесора да извлече заявената кеш линия, както и следващата кеш линия. (По подразбиране: Enabled (Активирано)) - Extreme Memory Profile (X.M.P.) (Забележка 2)
Позволява на BIOS да чете SPD данните на XMP memory module(s), за да подобри производителността на паметта, когато е активиран.
DisabledДеактивира тази функция. (По подразбиране)
Profile1 Използва настройките на Profile 1.
Profile2 (Забележка 2)Използва настройките на Profile 2.
- System Memory Multiplier (Множител на системната памет)
Позволява ви да зададете множителя на системната памет. Auto (Автоматично) задава множителя на паметта според SPD данните на паметта. (По подразбиране: Auto (Автоматично))
(Бележка 1) Този елемент е наличен само когато инсталирате CPU, който поддържа тази функция. За повече информация относно уникалните характеристики на процесорите Intel®, моля, посетете уебсайта на Intel.
(Бележка 2) Този елемент е наличен само когато инсталирате CPU и модул памет, които поддържат тази функция.
- Съотношение на паметта (100/133 или 200/266)
Позволява ви ръчно да регулирате референтния часовник на паметта. (По подразбиране: Auto) - Честота на паметта (MHz)
- Първата стойност на честотата на паметта е нормалната работна честота на използваната памет; втората е честотата на паметта, която се регулира автоматично според настройките на System Memory Multiplier.
- Разширени настройки на паметта
- Extreme Memory Profile (X.M.P.) (Бележка) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
Горните настройки са синхронни с тези под същите елементи в менюто Advanced Frequency Settings. - Режим на зареждане на паметта (Бележка)
Предоставя методи за откриване и обучение на паметта.
AutoПозволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)
NormalBIOS автоматично извършва обучение на паметта. Моля, обърнете внимание, че ако системата стане нестабилна или не може да се зареди, опитайте да изчистите CMOS стойностите и да нулирате платката до стойностите по подразбиране. (Вижте въведенията за батерията/джъмпера за изчистване на CMOS в глава Hardware Installation за това как да изчистите CMOS стойностите.)
Enable Fast BootПропуснете откриването и обучението на паметта в някои специфични критерии за по-бързо зареждане на паметта.
Disable Fast BootОткривайте и обучавайте паметта при всяко едно зареждане. - Настройки за подобряване на паметта
Предоставя няколко настройки за подобряване на производителността на паметта: Normal (основна производителност), Relax OC, Enhanced Stability и Enhanced Performance. (По подразбиране: Normal) - Режим на синхронизация на паметта
Manual и Advanced Manual позволяват Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving и настройките за синхронизация на паметта по-долу да бъдат конфигурируеми. Опциите са: Auto (по подразбиране), Manual, Advanced Manual. - Profile DDR Voltage
Когато използвате Non-XMP модул памет или Extreme Memory Profile (X.M.P.) е настроен на Disabled, стойността се показва според спецификацията на вашата памет. Когато Extreme Memory Profile (X.M.P.) е настроен на Profile1 или Profile2, стойността се показва според SPD данните в XMP паметта. - Memory Multiplier Tweaker
Предоставя различни нива на автоматична настройка на паметта. (По подразбиране: Auto) - Channel Interleaving
Активира или деактивира преплитането на каналите на паметта. Enabled позволява на системата едновременно да осъществява достъп до различни канали на паметта, за да увеличи производителността и стабилността на паметта. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto) - Rank Interleaving
Активира или деактивира преплитането на ранговете на паметта. Enabled позволява на системата едновременно да осъществява достъп до различни рангове на паметта, за да увеличи производителността и стабилността на паметта. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
- Extreme Memory Profile (X.M.P.) (Бележка) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
(Бележка) Този елемент е наличен само когато инсталирате CPU и модул памет, които поддържат тази функция.
- Подтайминги на паметта за канали A/B
Това подменю предоставя настройки за тайминга на паметта за всеки канал на паметта. Съответните екрани за настройки на тайминга могат да се конфигурират само когато Memory Timing Mode (Режим на тайминг на паметта) е настроен на Manual (Ръчен) или Advanced Manual (Разширен ръчен). Забележка: Системата ви може да стане нестабилна или да не успее да се зареди след извършване на промени в таймингите на паметта. Ако това се случи, моля, нулирайте платката до стойностите по подразбиране, като заредите оптимизираните настройки по подразбиране или изчистите CMOS стойностите. - Разширени настройки на напрежението
- Разширени настройки на захранването
- CPU Vcore Loadline Calibration (Калибриране на товарната линия на CPU Vcore)
Позволява ви да конфигурирате Load-Line Calibration (Калибриране на товарната линия) за напрежението на CPU Vcore. Избирането на по-високо ниво поддържа напрежението на CPU Vcore по-съвместимо с това, което е зададено в BIOS при голямо натоварване. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка и задава напрежението според спецификациите на Intel. (По подразбиране: Auto (Автоматично)) - VAXG Loadline Calibration (Калибриране на товарната линия на VAXG)
Позволява ви да конфигурирате Load-Line Calibration (Калибриране на товарната линия) за напрежението на CPU VAXG. Избирането на по-високо ниво поддържа напрежението на CPU VAXG по-съвместимо с това, което е зададено в BIOS при голямо натоварване. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка и задава напрежението според спецификациите на Intel. (По подразбиране: Auto (Автоматично))
- CPU Vcore Loadline Calibration (Калибриране на товарната линия на CPU Vcore)
- CPU Core Voltage Control (Управление на напрежението на ядрото на CPU)
Този раздел предоставя опции за управление на напрежението на CPU. - Chipset Voltage Control (Управление на напрежението на чипсета)
Този раздел предоставя опции за управление на напрежението на чипсета. - DRAM Voltage Control (Управление на напрежението на DRAM)
Този раздел предоставя опции за управление на напрежението на паметта. - PC Health Status (Състояние на здравето на компютъра)
- Reset Case Open Status (Нулиране на състоянието на отворен корпус)
Disabled (Забранено)Запазва или изчиства записа на предишното състояние на проникване в шасито. (По подразбиране)
Enabled (Разрешено)Изчиства записа на предишното състояние на проникване в шасито и полето Case Open (Отворен корпус) ще показва "No" (Не) при следващото зареждане. - Case Open (Отворен корпус)
Показва състоянието на откриване на устройството за откриване на проникване в шасито, прикрепено към CI конектора на дънната платка. Ако капакът на шасито на системата е свален, това поле ще показва "Yes" (Да), в противен случай ще показва "No" (Не). За да изчистите записа за състоянието на проникване в шасито, задайте Reset Case Open Status (Нулиране на състоянието на отворен корпус) на Enabled (Разрешено), запазете настройките в CMOS и след това рестартирайте системата си. - CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Показва текущите системни напрежения.
- Reset Case Open Status (Нулиране на състоянието на отворен корпус)
- Miscellaneous Settings (Разни настройки)
- Max Link Speed (Максимална скорост на връзката)
Позволява ви да зададете режима на работа на PCI Express слотовете на Gen 1, Gen 2 или Gen 3. Действителният режим на работа зависи от хардуерната спецификация на всеки слот. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично)) - 3DMark01 Enhancement (Подобрение на 3DMark01)
Позволява ви да определите дали да подобрите работата на някои стари бенчмаркове. (По подразбиране: Disabled (Забранено))
- Max Link Speed (Максимална скорост на връзката)
- Smart Fan 5 Settings (Настройки на Smart Fan 5) & Monitor (Наблюдение)
Позволява ви да изберете цел за наблюдение и да направите допълнителни настройки. (По подразбиране: CPU FAN (Вентилатор на CPU))- Fan Speed Control (Управление на скоростта на вентилатора)
Normal (Нормален)Позволява на вентилатора да работи с различни скорости в зависимост от температурата. Можете да регулирате скоростта на вентилатора със System Information Viewer (Програма за преглед на системната информация) въз основа на вашите системни изисквания. (По подразбиране)
Silent (Безшумен)Позволява на вентилатора да работи с ниска скорост.
Manual (Ръчен)Позволява ви да контролирате скоростта на вентилатора в графиката на кривата.
Full Speed (Пълна скорост)Позволява на вентилатора да работи с пълна скорост. - Fan Control Use Temperature Input (Управление на вентилатора Използване на температурен вход)
Позволява ви да изберете референтната температура за управление на скоростта на вентилатора. - Temperature Interval (Температурен интервал)
Позволява ви да изберете температурния интервал за промяна на скоростта на вентилатора. - Fan/Pump Control Mode (Режим на управление на вентилатора/помпата)
Auto (Автоматично)Позволява на BIOS автоматично да открие типа на инсталирания вентилатор/помпа и задава оптималния режим на управление. (По подразбиране)
Voltage (Напрежение)Режимът на напрежение се препоръчва за 3-пинов вентилатор/помпа.
PWMPWM режимът се препоръчва за 4-пинов вентилатор/помпа. - Fan Speed (Скорост на вентилатора)
Показва текущите скорости на вентилатора/помпата. - Temperature Warning Control (Управление на предупреждението за температура)
Задава прага за предупреждение за температура. Когато температурата надвиши прага, BIOS ще издаде предупредителен звук. Опциите са: Disabled (Забранено) (по подразбиране), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF. - Fan/Pump Fail Warning (Предупреждение за повреда на вентилатора/помпата)
Позволява на системата да издаде предупредителен звук, ако вентилаторът/помпата не е свързан/а или не успее. Проверете състоянието на вентилатора/помпата или връзката на вентилатора/помпата, когато това се случи. (По подразбиране: Disabled (Забранено))
- Fan Speed Control (Управление на скоростта на вентилатора)
Система

Този раздел предоставя информация за модела на дънната платка и версията на BIOS. Можете също да изберете езика по подразбиране, използван от BIOS, и ръчно да настроите системното време.
- Ниво на достъп
Показва текущото ниво на достъп в зависимост от типа на използваната защита с парола. (Ако не е зададена парола, по подразбиране ще се показва Administrator (Администратор).) Нивото Administrator (Администратор) ви позволява да правите промени във всички
настройки на BIOS; нивото User (Потребител) ви позволява да правите промени само в определени настройки на BIOS, но не във всички. - Език на системата
Избира езика по подразбиране, използван от BIOS. - Системна дата
Задава системната дата. Форматът на датата е седмица (само за четене), месец, дата и година. Използвайте <Enter>, за да превключвате между полетата Month (Месец), Date (Дата) и Year (Година), и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност. - Системно време
Задава системното време. Форматът на времето е час, минута и секунда. Например 1 следобед е 13:00:00. Използвайте <Enter>, за да превключвате между полетата Hour (Час), Minute (Минута) и Second (Секунда), и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
BIOS

- Bootup NumLock State
Активира или деактивира функцията Numlock на цифровия блок на клавиатурата след POST. (По подразбиране: Включено) - Security Option
Указва дали е необходима парола всеки път, когато системата се зарежда, или само когато влезете в BIOS Setup (Настройка на BIOS). След като конфигурирате този елемент, задайте паролите под елемента Administrator Password/User Password (Парола на администратор/Парола на потребител).
SetupПаролата е необходима само за влизане в програмата BIOS Setup (Настройка на BIOS). Паролата е необходима за зареждане на системата и за влизане в BIOS Setup
SystemПаролата е необходима за зареждане на системата и за влизане в програмата BIOS Setup. (По подразбиране) - Full Screen LOGO Show
Позволява ви да определите дали да се показва логото на GIGABYTE при стартиране на системата. Disabled (Деактивирано) пропуска логото на GIGABYTE, когато системата стартира. (По подразбиране: Активирано) - Boot Option Priorities
Указва общия ред на зареждане от наличните устройства. Сменяемите устройства за съхранение, които поддържат GPT формат, ще бъдат с префикс "UEFI:" в списъка с устройства за зареждане. За да заредите от операционна система, която поддържа GPT дялове, изберете устройството с префикс "UEFI:". Или ако искате да инсталирате операционна система, която поддържа GPT дялове, като например Windows 7 64-bit, изберете оптичното устройство, което съдържа инсталационния диск на Windows 7 64-bit и е с префикс "UEFI:". - Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Указва реда на зареждане за конкретен тип устройство, като например твърди дискове, оптични устройства, дискови устройства и устройства, които поддържат функцията Boot from LAN (Зареждане от LAN) и т.н. Натиснете <Enter> върху този елемент, за да влезете в подменюто, което представя устройствата от същия тип, които са свързани. Този елемент присъства само ако е инсталирано поне едно устройство за този тип. - Fast Boot
Активира или деактивира Fast Boot (Бързо зареждане), за да се съкрати процесът на зареждане на ОС. Ultra Fast (Ултра бързо) осигурява най-бързата скорост на зареждане. (По подразбиране: Деактивирано) - SATA Support
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроено на Enabled (Активирано) или Ultra Fast (Ултра бързо).
All Sata DevicesВсички SATA устройства са функционални в операционната система и по време на POST. (По подразбиране)
Last Boot HDD Only С изключение на предишното устройство за зареждане, всички SATA устройства са деактивирани, преди да завърши процесът на зареждане на ОС. - VGA Support
Позволява ви да изберете кой тип операционна система да се зарежда.
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроено на Enabled (Активирано) или Ultra Fast (Ултра бързо).
AutoАктивира само наследения option ROM.
EFI DriverАктивира EFI option ROM. (По подразбиране) - USB Support
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроено на Enabled (Активирано). Тази функция е деактивирана, когато Fast Boot (Бързо зареждане) е настроено на Ultra Fast (Ултра бързо).
DisabledВсички USB устройства са деактивирани, преди да завърши процесът на зареждане на ОС.
Full InitialВсички USB устройства са функционални в операционната система и по време на POST.
Partial InitialЧаст от USB устройствата са деактивирани, преди да завърши процесът на зареждане на ОС. (По подразбиране) - PS2 Devices Support
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроено на Enabled (Активирано). Тази функция е деактивирана, когато Fast Boot (Бързо зареждане) е настроено на Ultra Fast (Ултра бързо).
DisabledВсички PS/2 устройства са деактивирани, преди да завърши процесът на зареждане на ОС.
EnabledВсички PS/2 устройства са функционални в операционната система и по време на POST. (По подразбиране)
- NetWork Stack Driver Support
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроено на Enabled (Активирано) или Ultra Fast (Ултра бързо).
DisabledДеактивира зареждането от мрежата. (По подразбиране)
EnabledАктивира зареждането от мрежата. - Next Boot After AC Power Loss
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроено на Enabled (Активирано) или Ultra Fast (Ултра бързо).
Normal BootАктивира нормално зареждане при възстановяване на захранването с променлив ток. (По подразбиране)
Fast BootЗапазва настройките на Fast Boot (Бързо зареждане) при възстановяване на захранването с променлив ток. - Mouse Speed
Позволява ви да зададете скоростта на движение на курсора на мишката. (По подразбиране: 1 X) - Windows 8/10 Features
Позволява ви да изберете операционната система, която ще бъде инсталирана. (По подразбиране: Other OS (Друга ОС)) - CSM Support
Активира или деактивира UEFI CSM (Compatibility Support Module) (Модул за поддръжка на съвместимостта) на UEFI, за да поддържа наследен процес на зареждане на PC.
Този елемент може да се конфигурира само когато Windows 8/10 Features (Функции на Windows 8/10) е настроено на Windows 8/10 или Windows 8/10 WHQL.
EnabledАктивира UEFI CSM. (По подразбиране)
DisabledДеактивира UEFI CSM и поддържа само процеса на зареждане на UEFI BIOS. - LAN PXE Boot Option ROM
Позволява ви да изберете дали да активирате наследения option ROM за LAN контролера. (По подразбиране: Деактивирано) Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроено на Enabled (Активирано). - Storage Boot Option Control
Позволява ви да изберете дали да активирате UEFI или наследения option ROM за контролера на устройството за съхранение.
Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроено на Enabled (Активирано).
Do not launchДеактивира option ROM.
LegacyАктивира само наследения option ROM. (По подразбиране)
UEFIАктивира само UEFI option ROM. - Other PCI Device
Позволява ви да изберете дали да активирате UEFI или Legacy option ROM за PCI контролера на устройство, различен от LAN, устройство за съхранение и графични контролери.
Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроено на Enabled (Активирано).
Do not launchДеактивира option ROM.
LegacyАктивира само наследения option ROM.
UEFIАктивира само UEFI option ROM. (По подразбиране) - Administrator Password
Позволява ви да конфигурирате парола на администратор. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете отново паролата и натиснете <Enter>. Трябва да въведете паролата на администратор (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup (Настройка на BIOS). За разлика от потребителската парола, паролата на администратор ви позволява да правите промени във всички настройки на BIOS. - User Password
Позволява ви да конфигурирате потребителска парола. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете отново паролата и натиснете <Enter>. Трябва да въведете паролата на администратор (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup (Настройка на BIOS). Въпреки това потребителската парола ви позволява да правите промени само в определени настройки на BIOS, но не във всички.
За да отмените паролата, натиснете <Enter> върху елемента за парола и когато бъдете помолени за паролата, първо въведете правилната. Когато бъдете подканени за нова парола, натиснете <Enter>, без да въвеждате парола. Натиснете <Enter> отново, когато бъдете подканени да потвърдите. NOTE (ЗАБЕЛЕЖКА): Преди да зададете User Password (Потребителска парола), не забравяйте първо да зададете Administrator Password (Парола на администратор). - Secure Boot
Позволява ви да активирате или деактивирате Secure Boot (Защитено зареждане) и да конфигурирате свързаните настройки.
Периферни устройства

- Initial Display Output
Определя първоначалното извеждане на монитора от инсталираната PCI Express графична карта или вградената графика.
IGFX Задава вградената графика като първи дисплей.
PCIe 1 Slot Задава графичната карта на PCIEX16 слота като първи дисплей. (По подразбиране)
PCIe 2 Slot Задава графичната карта на PCIEX4 слота като първи дисплей.
- LED_C Connect
Активира или деактивира светлините на RGB (RGBW) LED лентата, свързана към LED_C конектора на дънната платка. (По подразбиране: Активирано) - RGB Fusion
Позволява ви да зададете режима на LED осветление за дънната платка.
OffДеактивира тази функция.
Pulse ModeВсички светодиоди едновременно избледняват и се появяват.
Color CycleВсички светодиоди едновременно преминават през пълен спектър от цветове.
Static ModeВсички светодиоди излъчват един цвят. (По подразбиране)
Flash Mode Всички светодиоди едновременно мигат и се изключват. - Intel Platform Trust Technology (PTT)
Активира или деактивира Intel® PTT технология. (По подразбиране: Деактивирано) - USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Позволява ви да увеличите изходното напрежение на USB 3.1 Gen 1 портовете на задния панел (тези под PS/2 порта за клавиатура/мишка), за да засилите стабилността на вашите USB устройства.
NormalЗапазва оригиналното изходно напрежение. (По подразбиране)
Disable USB bus powerДеактивира захранването на USB конекторите. Висококачествените аудио плейъри може да
свържат собствен външен USB източник на захранване.
Voltage Compensation +0.1V Добавя 0.1V към оригиналното изходно напрежение.
Voltage Compensation +0.2VДобавя 0.2V към оригиналното изходно напрежение.
Voltage Compensation +0.3V.Добавя 0.3V към оригиналното изходно напрежение. - OffBoard SATA Controller Configuration
Показва информация за вашия M.2 PCIe SSD, ако е инсталиран. - Trusted Computing
Активира или деактивира Trusted Platform Module (TPM). - Intel(R) Bios Guard Technology
Активира или деактивира функцията Intel® BIOS Guard, която защитава BIOS от злонамерени атаки. - Network Stack Configuration
Деактивира или активира зареждане от мрежата, за да инсталирате OS във формат GPT, като например инсталиране на OS от сървъра на Windows Deployment Services. (По подразбиране: Деактивирано)- Ipv4 PXE Support
Активира или деактивира IPv4 PXE поддръжка. Този елемент може да се конфигурира само когато е активиран Network Stack. - Ipv4 HTTP Support
Активира или деактивира HTTP boot поддръжка за IPv4. Този елемент може да се конфигурира само когато е активиран Network Stack. - Ipv6 PXE Support
Активира или деактивира IPv6 PXE поддръжка. Този елемент може да се конфигурира само когато е активиран Network Stack. - Ipv6 HTTP Support
Активира или деактивира HTTP boot поддръжка за IPv6. Този елемент може да се конфигурира само когато е активиран Network Stack. - PXE boot wait time
Позволява ви да конфигурирате колко дълго да чакате, преди да можете да натиснете <Esc>, за да прекъснете PXE зареждането. Този елемент може да се конфигурира само когато е активиран Network Stack. (По подразбиране: 0) - Media detect count
Позволява ви да зададете броя пъти за проверка на наличието на мултимедия. Този елемент може да се конфигурира само когато е активиран Network Stack. (По подразбиране: 1)
- Ipv4 PXE Support
- NVMe Configuration
Показва информация за вашия M.2 NVME PCIe SSD, ако е инсталиран. - USB Configuration & Legacy USB Support
Позволява използването на USB клавиатура/мишка в MS-DOS. (По подразбиране: Активирано)- XHCI Hand-off
Определя дали да се активира функцията XHCI Hand-off за операционна система без XHCI Hand-off поддръжка. (По подразбиране: Деактивирано) - USB Mass Storage Driver Support
Активира или деактивира поддръжката за USB устройства за съхранение. (По подразбиране: Активирано) - Port 60/64 Emulation
Активира или деактивира емулацията на I/O портове 64h и 60h. Това трябва да бъде активирано за пълна наследена поддръжка на USB клавиатури/мишки в MS-DOS или в операционна система, която не поддържа естествено USB устройства. (По подразбиране: Активирано) - Mass Storage Devices
Показва списък със свързани USB устройства за съхранение. Този елемент се появява само когато е инсталирано USB устройство за съхранение.
- XHCI Hand-off
- SATA And RST Configuration & SATA Controller(s)
Активира или деактивира интегрираните SATA контролери. (По подразбиране: Активирано)- SATA Mode Selection
Определя режима на работа на интегрираните SATA контролери.
Intel RST With Intel Optane System AccelerationАктивира Intel ® Optane ™ технология за поддръжка на SATA контролерите.
AHCI Конфигурира SATA контролерите в AHCI режим. Advanced Host Controller Interface (AHCI) е спецификация на интерфейс, която позволява на драйвера за съхранение да активира разширени Serial ATA функции, като Native Command Queuing и hot plug. (По подразбиране) - Aggressive LPM Support
Активира или деактивира функцията за пестене на енергия, ALPM (Aggressive Link Power Management), за SATA контролерите на чипсета. (По подразбиране: Активирано) - Port 0/1/2/3/4/5
Активира или деактивира всеки SATA порт. (По подразбиране: Активирано) - Hot plug
Активира или деактивира възможността за hot plug за всеки SATA порт. (По подразбиране: Деактивирано)
Configured as eSATA
Активира или деактивира поддръжката за външни SATA устройства.
- SATA Mode Selection
Чипсет

- VT-d (Бележка)
Активира или деактивира Intel® Virtualization Technology за Directed I/O. (По подразбиране: Активирано) - Internal Graphics
Активира или деактивира функцията за вградена графика. (По подразбиране: Автоматично) - DVMT Pre-Allocated
Позволява ви да зададете размера на паметта за вградената графика. Опциите са: 32M~1024M. (По подразбиране: 32M) - DVMT Total Gfx Mem
Позволява ви да разпределите размера на DVMT паметта на вградената графика. Опциите са: 128M, 256M, MAX. (По подразбиране: 256M) - Audio Controller
Активира или деактивира функцията за вградено аудио. (По подразбиране: Активирано)
Ако желаете да инсталирате 3rd party add-in аудио карта вместо да използвате вграденото аудио, задайте тази опция на Disabled (Деактивирано). - PCH LAN Controller
Активира или деактивира функцията за вградена LAN. (По подразбиране: Активирано)
Ако желаете да инсталирате 3rd party add-in мрежова карта вместо да използвате вградената LAN, задайте тази опция на Disabled (Деактивирано). - Wake on LAN Enable
Активира или деактивира функцията wake on LAN. (По подразбиране: Активирано) - High Precision Timer
Активира или деактивира High Precision Event Timer (HPET) в операционната система. (По подразбиране: Активирано) - IOAPIC 24-119 Entries
Активира или деактивира тази функция. (По подразбиране: Активирано)
(Бележка) Този елемент е наличен само когато инсталирате CPU, който поддържа тази функция. За повече информация относно уникалните характеристики на Intel® CPU, моля посетете уебсайта на Intel.
Захранване

- Platform Power Management
Активира или деактивира функцията Active State Power Management (ASPM). (По подразбиране: Disabled) - PEG ASPM
Позволява ви да конфигурирате ASPM режима за устройството, свързано към CPU PEG шината. Този елемент е конфигурируем само когато Platform Power Management е настроен на Enabled. (По подразбиране: Enabled) - PCH ASPM
Позволява ви да конфигурирате ASPM режима за устройството, свързано към PCI Express шината на чипсета. Този елемент е конфигурируем само когато Platform Power Management е настроен на Enabled. (По подразбиране: Enabled) - DMI ASPM
Позволява ви да конфигурирате ASPM режима както за CPU страната, така и за страната на чипсета на DMI връзката. Този елемент е конфигурируем само когато Platform Power Management е настроен на Enabled. (По подразбиране: Enabled) - AC BACK
Определя състоянието на системата след възстановяване на захранването след прекъсване.
Always OffСистемата остава изключена при възстановяване на AC захранването. (По подразбиране)
Always OnСистемата се включва при възстановяване на AC захранването.
MemoryСистемата се връща към последното си известно активно състояние при възстановяване на AC захранването. - Power On By Keyboard
Позволява системата да бъде включена чрез PS/2 клавиатурно събитие за събуждане.
Забележка: За да използвате тази функция, трябва да имате ATX захранване, осигуряващо поне 1A на +5VSB кабела.
DisabledДеактивира тази функция. (По подразбиране)
Any KeyНатиснете произволен клавиш, за да включите системата.
Keyboard 98Натиснете бутона POWER на клавиатура Windows 98, за да включите системата.
PasswordЗадайте парола с 1~5 знака, за да включите системата. - Power On Password
Задайте парола, когато Power On By Keyboard е зададено на Password.
Натиснете <Enter> на този елемент и задайте парола с до 5 знака и след това натиснете <Enter>, за да я приемете. За да включите системата, въведете паролата и натиснете <Enter>.
Забележка: За да отмените паролата, натиснете <Enter> на този елемент. Когато бъдете подканени за парола, натиснете отново <Enter>, без да въвеждате паролата, за да изчистите настройките на паролата. - Power On By Mouse
Позволява системата да бъде включена чрез PS/2 миши събитие за събуждане.
Забележка: За да използвате тази функция, трябва да имате ATX захранване, осигуряващо поне 1A на +5VSB кабела.
DisabledДеактивира тази функция. (По подразбиране)
MoveПреместете мишката, за да включите системата.
Double ClickЩракнете двукратно с левия бутон на мишката, за да включите системата. - ErP
Определя дали системата да консумира най-малко енергия в S5 (изключено) състояние. (По подразбиране: Disabled)
Забележка: Когато този елемент е зададен на Enabled, следните функции ще станат недостъпни: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard и wake on LAN. - Soft-Off by PWR-BTTN
Конфигурира начина за изключване на компютъра в MS-DOS режим с помощта на бутона за захранване.
Instant-OffНатиснете бутона за захранване и системата ще се изключи незабавно. (По подразбиране)
Delay 4 Sec.Натиснете и задръжте бутона за захранване за 4 секунди, за да изключите системата. Ако бутонът за захранване е натиснат за по-малко от 4 секунди, системата ще влезе в режим на заспиване.
- Power Loading
Активира или деактивира фиктивно натоварване. Когато захранването е при ниско натоварване, ще се активира самозащита, което ще доведе до изключване или повреда. Ако това се случи, моля, задайте на Enabled. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto) - Resume by Alarm
Определя дали да включите системата в желано време. (По подразбиране: Disabled)
Ако е активирано, задайте датата и часа, както следва:
Wake up day: Включете системата в определен час всеки ден или в определен ден от месеца.
Wake up hour/minute/second: Задайте часа, в който системата ще се включи автоматично.
Забележка: Когато използвате тази функция, избягвайте неадекватно изключване от операционната система или премахване на AC захранването, в противен случай настройките може да не са ефективни. - RC6(Render Standby)
Позволява ви да определите дали да позволите на вградената графика да влезе в режим на готовност, за да намали консумацията на енергия. (По подразбиране: Enabled)
Save & Exit

- Save & Exit Setup
Натиснете <Enter> на този елемент и изберете Yes (Да). Това запазва промените в CMOS и излиза от програмата BIOS Setup. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup. - Exit Without Saving
Натиснете <Enter> на този елемент и изберете Yes (Да). Това излиза от BIOS Setup, без да запазва промените, направени в BIOS Setup, в CMOS. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup. - Load Optimized Defaults
Натиснете <Enter> на този елемент и изберете Yes (Да), за да заредите оптималните настройки на BIOS по подразбиране. Настройките на BIOS по подразбиране помагат на системата да работи в оптимално състояние. Винаги зареждайте Optimized defaults след актуализиране на BIOS или след изчистване на CMOS стойностите. - Boot Override
Позволява ви да изберете устройство за незабавно зареждане. Натиснете <Enter> на устройството, което сте избрали, и изберете Yes (Да), за да потвърдите. Вашата система ще се рестартира автоматично и ще се зареди от това устройство. - Save Profiles
Тази функция ви позволява да запазите текущите BIOS настройки в профил. Можете да създадете до 8 профила и да запазите като Setup Profile 1~ Setup Profile 8. Натиснете <Enter>, за да завършите. Или можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да запазите профила на вашето устройство за съхранение. - Load Profiles
Ако вашата система стане нестабилна и сте заредили настройките на BIOS по подразбиране, можете да използвате тази функция, за да заредите настройките на BIOS от профил, създаден преди това, без да се налага да конфигурирате отново настройките на BIOS. Първо изберете профила, който искате да заредите, и след това натиснете <Enter>, за да завършите. Можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да въведете профила, създаден преди това от вашето устройство за съхранение, или да заредите профила, създаден автоматично от BIOS, като например връщане на настройките на BIOS към последните настройки, които са работили правилно (последен известен добър запис).
Инсталиране на драйвери
![]()
Преди да инсталирате драйверите, първо инсталирайте операционната система. (Следните инструкции използват Windows 10 като примерна операционна система.)- След инсталирането на операционната система, поставете диска с драйвери на дънната платка във вашето оптично устройство. Щракнете върху съобщението "Tap to choose what happens with this disc" (Докоснете, за да изберете какво да се случи с този диск) в горния десен ъгъл на екрана и изберете "Run Run.exe." (Изпълни Run.exe). (Или отидете на My Computer (Моят компютър), щракнете двукратно върху оптичното устройство и изпълнете програмата Run.exe.)
"Xpress Install" (Експресно инсталиране) автоматично ще сканира вашата система и след това ще изброи всички драйвери, които се препоръчва да бъдат инсталирани. Можете да щракнете върху бутона Xpress Install и "Xpress Install" (Експресно инсталиране) ще инсталира всички избрани драйвери. Или щракнете върху иконата със стрелка, за да инсталирате индивидуално драйверите, от които се нуждаете.

Моля, посетете уебсайта на GIGABYTE за повече информация относно софтуера.
Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на аудио софтуера.

Изтегли ръководство
Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.
Изтегли GIGABYTE GA-B250M-Gaming 5 - Ръководство за дънната платка
