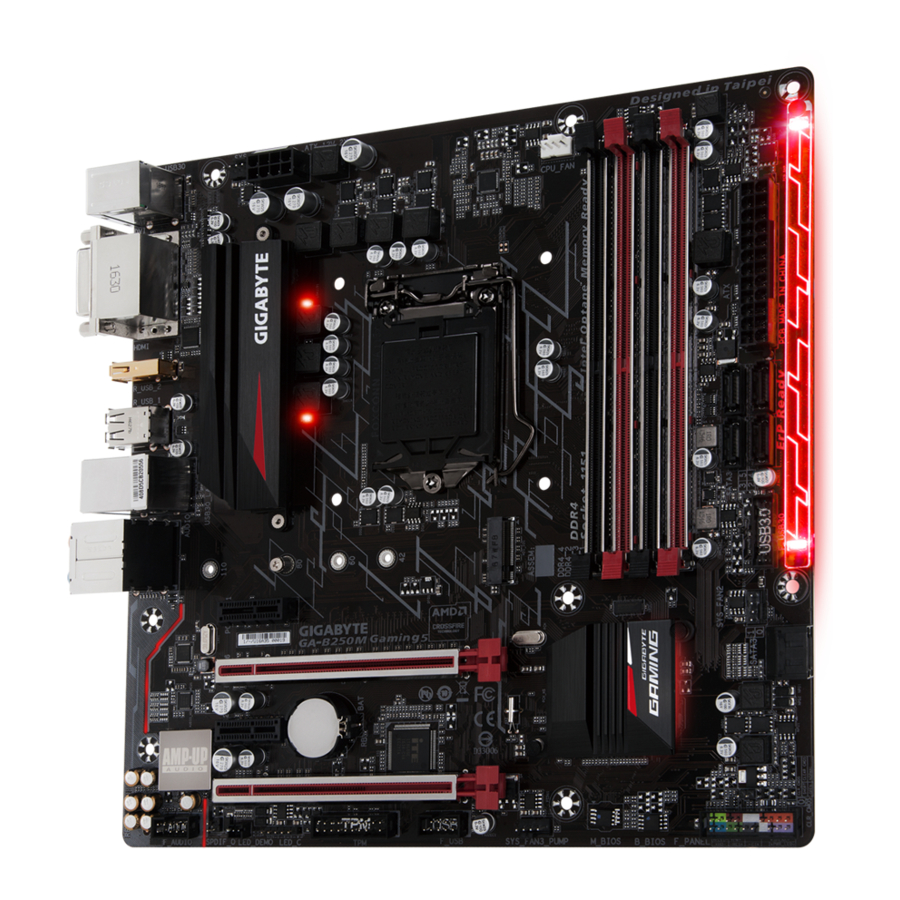

GIGABYTE GA-B250M-Gaming 5 – Manuál základní desky

Obsah

1 Identifikace revize vaší základní desky
2 Rozložení základní desky
- 2.1 Obsah balení
3 Instalace hardwaru
- 3.1 Bezpečnostní opatření při instalaci
4 Specifikace produktu
5 Nastavení BIOS
6 Instalace ovladačů
7 Stáhnout návod
8 V jiných jazycích

Identifikace revize vaší základní desky

Číslo revize na vaší základní desce vypadá takto: "REV: X.X." Například "REV: 1.0" znamená, že revize základní desky je 1.0. Před aktualizací systému BIOS základní desky, ovladačů nebo při hledání technických informací zkontrolujte revizi základní desky.

Příklad:
Identifikace revize vaší základní desky

Rozložení základní desky

Obsah balení

Základní deska GA-B250M-Gaming
Disk s ovladači základní desky
Uživatelský manuál
Čtyři SATA kabely
I/O štít

* Výše uvedený obsah balení je pouze orientační a skutečné položky závisí na balení produktu, které získáte.
Obsah balení se může změnit bez předchozího upozornění.

Instalace hardwaru

Bezpečnostní opatření při instalaci

Základní deska obsahuje četné jemné elektronické obvody a součástky, které se mohou poškodit v důsledku elektrostatického výboje (ESD). Před instalací si pečlivě přečtěte uživatelský manuál a dodržujte následující postupy:

Před instalací se ujistěte, že je skříň vhodná pro základní desku.
Před instalací neodstraňujte ani nepoškozujte nálepku S/N (sériové číslo) základní desky nebo záruční nálepku poskytnutou prodejcem. Tyto nálepky jsou nutné pro ověření záruky.
Vždy odpojte napájení střídavým proudem odpojením napájecího kabelu ze zásuvky, než nainstalujete nebo odpojíte základní desku nebo jiné hardwarové komponenty.
Při připojování hardwarových komponent k interním konektorům na základní desce se ujistěte, že jsou pevně a bezpečně připojeny.
Při manipulaci se základní deskou se nedotýkejte žádných kovových vodičů nebo konektorů.
Při manipulaci s elektronickými součástkami, jako je základní deska, CPU nebo paměť, je nejlepší nosit antistatický náramek (ESD). Pokud nemáte náramek ESD, udržujte ruce suché a nejprve se dotkněte kovového předmětu, abyste eliminovali statickou elektřinu.
Před instalací základní desky ji umístěte na antistatickou podložku nebo do elektrostaticky stíněného obalu.
Před připojením nebo odpojením napájecího kabelu od základní desky se ujistěte, že je napájecí zdroj vypnutý.
Před zapnutím napájení se ujistěte, že bylo nastaveno napětí napájecího zdroje podle místní normy napětí.
Před použitím produktu se ujistěte, že jsou připojeny všechny kabely a napájecí konektory hardwarových komponent.
Abyste zabránili poškození základní desky, nedovolte, aby se šrouby dostaly do kontaktu s obvodem základní desky nebo jejími součástkami.
Ujistěte se, že na základní desce nebo uvnitř skříně počítače nejsou žádné zbylé šrouby nebo kovové součástky.
Neumísťujte počítačový systém na nerovný povrch.
Neumísťujte počítačový systém do prostředí s vysokou teplotou nebo vlhkostí.
Zapnutí napájení počítače během procesu instalace může vést k poškození systémových komponent i k fyzickému poškození uživatele.
Pokud si nejste jisti některými kroky instalace nebo máte problém související s používáním produktu, poraďte se s certifikovaným počítačovým technikem.
Pokud používáte adaptér, prodlužovací napájecí kabel nebo rozbočku, ujistěte se, že jste se seznámili s jeho instalací a/nebo pokyny pro uzemnění.

Specifikace produktu

CPU	Podpora procesorů Intel ® Core ™ i7 7. a 6. generace / procesorů Intel ® Core ™ i5 / procesorů Intel ® Core ™ i3 / procesorů Intel ® Pentium ® / procesorů Intel ® Celeron ® v patici LGA1151 (Nejnovější seznam podporovaných procesorů naleznete na webových stránkách společnosti GIGABYTE.) Velikost mezipaměti L3 se liší podle procesoru
Čipová sada	Čipová sada Intel ® B250 Express
Paměť	4 patice DDR4 DIMM s podporou až 64 GB systémové paměti * Kvůli omezení 32bitového operačního systému Windows se po instalaci více než 4 GB fyzické paměti zobrazí menší velikost paměti, než je velikost nainstalované fyzické paměti. Dvoukanálová architektura paměti Podpora paměťových modulů DDR4 2400/2133 MHz Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (fungují v režimu non-ECC) Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP) * Pro podporu paměti 2400 MHz nebo XMP musíte nainstalovat procesor 7. generace. (Nejnovější podporované rychlosti paměti a paměťové moduly naleznete na webových stránkách společnosti GIGABYTE.)
Integrovaná grafika	Integrovaný grafický procesor – podpora grafiky Intel ® HD: 1 port DVI-D, podporující maximální rozlišení 1920x1200 při 60 Hz * Port DVI-D nepodporuje připojení D-Sub pomocí adaptéru. 1 port HDMI, podporující maximální rozlišení 4096x2160 při 24 Hz * Podpora verze HDMI 1.4. Maximální sdílená paměť 1 GB
Zvuk	Kodek Realtek ® ALC1220 High Definition Audio 2/4/5.1/7.1kanálový Podpora S/PDIF Out
LAN	Čip Intel ® GbE LAN (10/100/1000 Mbit)
Rozšiřující sloty	1 slot PCI Express x16, běžící na x16 (PCIEX16) * Pro optimální výkon, pokud má být nainstalována pouze jedna grafická karta PCI Express, nainstalujte ji do slotu PCIEX16. 1 slot PCI Express x16, běžící na x4 (PCIEX4) 2 sloty PCI Express x1 (Všechny sloty PCI Express odpovídají standardu PCI Express 3.0.)
Technologie Multi-Graphics	Podpora technologií AMD Quad-GPU CrossFireX ™ a 2-Way AMD CrossFire ™
Rozhraní úložiště	Čipová sada: 1 konektor M.2 (Socket 3, M key, typ 2242/2260/2280/22110 SATA a podpora PCIe x4/x2 SSD) 6 konektorů SATA 6 Gb/s * Informace o instalaci konektorů M.2 a SATA naleznete v části „Interní konektory“.
USB	Čipová sada: 6 portů USB 3.1 Gen 1 (4 porty na zadním panelu, 2 porty k dispozici prostřednictvím interního konektoru USB) 5 portů USB 2.0/1.1 (3 porty na zadním panelu, 2 porty k dispozici prostřednictvím interního konektoru USB)
Interní konektory	1 x 24kolíkový hlavní napájecí konektor ATX 1 x 8kolíkový napájecí konektor ATX 12 V 1 x konektor M.2 Socket 3 6 x konektory SATA 6 Gb/s 1 x konektor ventilátoru CPU 2 x konektory ventilátoru systému 1 x konektor ventilátoru systému/čerpadla vodního chlazení 1 x konektor předního panelu 1 x konektor zvuku předního panelu 1 x konektor USB 3.1 Gen 1 1 x konektor USB 2.0/1.1 1 x konektor S/PDIF Out 1 x konektor Trusted Platform Module (TPM) 1 x konektor prodlužovacího kabelu LED RGB (RGBW) 1 x propojka Clear CMOS
Konektory zadního panelu	1 x port klávesnice/myši PS/2 1 x port DVI-D 1 x port HDMI 4 x porty USB 3.1 Gen 1 3 x porty USB 2.0/1.1 1 x port RJ-45 1 x optický konektor S/PDIF Out 5 x audio konektorů (výstup pro středový reproduktor/subwoofer, výstup pro zadní reproduktor, linkový vstup, linkový výstup, vstup pro mikrofon)
I/O Controller	Čip I/O Controller iTE ®
Hardware Monitor	Detekce napětí Detekce teploty Detekce rychlosti ventilátoru Upozornění na přehřátí Upozornění na selhání ventilátoru Řízení otáček ventilátoru * Zda je podporována funkce ovládání rychlosti ventilátoru (čerpadla), závisí na ventilátoru (čerpadlu), který nainstalujete.
BIOS	2 x 64 Mbit flash Použití licencovaného AMI UEFI BIOS Podpora DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinečné vlastnosti	Podpora APP Center * Dostupné aplikace v APP Center se mohou lišit podle modelu základní desky. Podporované funkce každé aplikace se také mohou lišit v závislosti na specifikacích základní desky. 3D OSD @BIOS AutoGreen BIOS Setup Teplota barev Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Podpora 3TB+ Unlock Podpora Q-Flash Podpora Xpress Install
Dodávaný software	Norton ® Internet Security (verze OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Operační systém	Podpora pro Windows 10/8.1 64bitový Podpora pro Windows 7 32bitový/64bitový * Podporované operační systémy se mohou lišit v závislosti na modelu procesoru. * Stáhněte si „Windows USB Installation Tool“ z webových stránek společnosti GIGABYTE a nainstalujte jej před instalací systému Windows 7.
Form Factor	Form Factor Micro ATX; 24,4 cm x 24,4 cm

* Společnost GIGABYTE si vyhrazuje právo provádět jakékoli změny specifikací produktu a informací souvisejících s produktem bez předchozího upozornění.

Seznamy podpory procesorů, paměťových modulů, SSD a zařízení M.2 naleznete na webových stránkách společnosti GIGABYTE.

Nejnovější verzi aplikací si můžete stáhnout na stránce Support\Utility List (Seznam podpory\nástrojů) na webových stránkách společnosti GIGABYTE.

Instalace CPU

Před zahájením instalace CPU si přečtěte následující pokyny:

Ujistěte se, že základní deska podporuje CPU. (Nejnovější seznam podporovaných CPU naleznete na webových stránkách společnosti GIGABYTE.)
Před instalací CPU vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste zabránili poškození hardwaru.
Vyhledejte pin jedna CPU. CPU nelze vložit, pokud je orientován nesprávně. (Nebo můžete vyhledat zářezy na obou stranách CPU a zarovnávací klíče na patici CPU.)
Naneste rovnoměrnou a tenkou vrstvu teplovodivé pasty na povrch CPU.
Nezapínejte počítač, pokud není nainstalován chladič CPU, jinak může dojít k přehřátí a poškození CPU.
Nastavte frekvenci hostitele CPU podle specifikací CPU. Nedoporučuje se, aby byla frekvence systémové sběrnice nastavena nad rámec hardwarových specifikací, protože nesplňuje standardní požadavky pro periferie. Pokud si přejete nastavit frekvenci nad rámec standardních specifikací, proveďte to podle specifikací vašeho hardwaru, včetně CPU, grafické karty, paměti, pevného disku atd.

Instalace CPU

Vyhledejte zarovnávací klíče na patici CPU základní desky a zářezy na CPU.

Neodstraňujte kryt patice CPU před vložením CPU. Může automaticky vyskočit z nosné desky během procesu opětovného zapojení páky po vložení CPU.

Podrobnosti o instalaci hardwaru naleznete na webových stránkách společnosti GIGABYTE.

Instalace paměti

Před zahájením instalace paměti si přečtěte následující pokyny:

Ujistěte se, že základní deska podporuje paměť. Doporučuje se používat paměti stejné kapacity, značky, rychlosti a čipů. (Nejnovější podporované rychlosti paměti a paměťové moduly naleznete na webových stránkách společnosti GIGABYTE.)
Před instalací paměti vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste zabránili poškození hardwaru.
Paměťové moduly mají spolehlivou konstrukci. Paměťový modul lze nainstalovat pouze v jednom směru. Pokud nemůžete paměť vložit, přepněte směr.

Konfigurace paměti Dual Channel

Tato základní deska poskytuje čtyři paměťové patice a podporuje technologii Dual Channel. Po instalaci paměti systém BIOS automaticky rozpozná specifikace a kapacitu paměti. Povolení paměťového režimu Dual Channel zdvojnásobí původní šířku pásma paměti.

Čtyři paměťové patice jsou rozděleny do dvou kanálů a každý kanál má dvě paměťové patice, jak následuje:

Kanál A: DDR4_2, DDR4_4
Kanál B: DDR4_1, DDR4_3

Tabulka konfigurací paměti Dual Channel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduly	- -	DS/SS	- -	DS/SS
2 moduly	DS/SS	- -	DS/SS	- -
4 moduly	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Žádná paměť)

Z důvodu omezení CPU si před instalací paměti v režimu Dual Channel přečtěte následující pokyny.

Režim Dual Channel nelze povolit, pokud je nainstalován pouze jeden paměťový modul.
Při povolování režimu Dual Channel se dvěma nebo čtyřmi paměťovými moduly se doporučuje používat paměti stejné kapacity, značky, rychlosti a čipů.

Instalace rozšiřující karty

Před zahájením instalace rozšiřující karty si přečtěte následující pokyny:

Ujistěte se, že základní deska podporuje rozšiřující kartu. Pečlivě si přečtěte příručku, která byla dodána s vaší rozšiřující kartou.
Před instalací rozšiřující karty vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste zabránili poškození hardwaru.

Konektory zadního panelu

Port klávesnice/myši PS/2
Pomocí tohoto portu připojte myš nebo klávesnici PS/2.
Port USB 3.1 Gen 1
Port USB 3.1 Gen 1 podporuje specifikaci USB 3.1 Gen 1 a je kompatibilní se specifikací USB 2.0. K tomuto portu můžete připojit USB DAC nebo jej použít pro zařízení USB.
Port DVI-D^(Poznámka)
Port DVI-D odpovídá specifikaci DVI-D a podporuje maximální rozlišení 1920x1200@60 Hz (skutečná podporovaná rozlišení závisí na použitém monitoru). K tomuto portu připojte monitor, který podporuje připojení DVI-D.
Port HDMI
Port HDMI je kompatibilní s HDCP a podporuje formáty Dolby TrueHD a DTS HD Master Audio. Podporuje také až 192KHz/16bit 8kanálový audio výstup LPCM. Tento port můžete použít k připojení monitoru podporujícího HDMI. Maximální podporované rozlišení je 4096x2160@24 Hz, ale skutečná podporovaná rozlišení závisí na použitém monitoru.

Po instalaci zařízení HDMI nezapomeňte nastavit výchozí zařízení pro přehrávání zvuku na HDMI. (Název položky se může lišit v závislosti na vašem operačním systému.)
Port USB 2.0/1.1
Port USB podporuje specifikaci USB 2.0/1.1. Použijte tento port pro zařízení USB. K tomuto portu můžete připojit USB DAC nebo jej použít pro zařízení USB.
Port USB 2.0/1.1
Port USB podporuje specifikaci USB 2.0/1.1. Použijte tento port pro zařízení USB.
Port RJ-45 LAN
Gigabitový ethernetový port LAN poskytuje připojení k internetu s rychlostí dat až 1 Gb/s. Následuje popis stavů LED diod portu LAN.

LED dioda připojení/rychlosti:

Stav Popis

Oranžová Rychlost dat 1 Gb/s

Zelená Rychlost dat 100 Mb/s

Vypnuto Rychlost dat 10 Mb/s

LED dioda aktivity:

Stav Popis

Bliká Probíhá přenos nebo příjem dat

Svítí Neprobíhá žádný přenos ani příjem dat
Port USB 3.1 Gen 1
Port USB 3.1 Gen 1 podporuje specifikaci USB 3.1 Gen 1 a je kompatibilní se specifikací USB 2.0. Použijte tento port pro zařízení USB.

(Poznámka) Port DVI-D nepodporuje připojení D-Sub pomocí adaptéru.

Výstup pro středový/subwooferový reproduktor
Použijte tento audio konektor pro připojení středových/subwooferových reproduktorů v audio konfiguraci 5.1/7.1 kanálů.
Výstup pro zadní reproduktory
Tento konektor lze použít k připojení zadních reproduktorů v audio konfiguraci 4/5.1/7.1 kanálů.
Optický výstupní konektor S/PDIF
Tento konektor poskytuje digitální audio výstup do externího audio systému, který podporuje digitální optické audio. Před použitím této funkce se ujistěte, že váš audio systém poskytuje optický digitální audio vstupní konektor.
Line In
Vstupní konektor linky. Použijte tento audio konektor pro linková zařízení, jako je optická mechanika, walkman atd.
Line Out
Použijte tento audio konektor pro sluchátka nebo 2kanálový reproduktor. Tento konektor lze použít k připojení předních reproduktorů v audio konfiguraci 4/5.1/7.1 kanálů.
Vstup pro mikrofon
Vstupní konektor pro mikrofon.

Pokud chcete nainstalovat boční reproduktor, musíte buď přesměrovat vstup Line in nebo Mic in, aby byl boční reproduktor výstupem prostřednictvím ovladače zvuku. Další informace o softwaru naleznete na webových stránkách společnosti GIGABYTE.

Při odpojování kabelu připojeného ke konektoru na zadním panelu nejprve odpojte kabel ze svého zařízení a poté jej odpojte ze základní desky.
Při odpojování kabelu jej vytáhněte přímo z konektoru. Nekývejte jím ze strany na stranu, abyste zabránili zkratu uvnitř konektoru kabelu.

Interní konektory

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

Před připojením externích zařízení si přečtěte následující pokyny:

Nejprve se ujistěte, že vaše zařízení jsou kompatibilní s konektory, které chcete připojit.
Před instalací zařízení se ujistěte, že jste zařízení a počítač vypnuli. Odpojte napájecí kabel ze zásuvky, aby nedošlo k poškození zařízení.
Po instalaci zařízení a před zapnutím počítače se ujistěte, že je kabel zařízení bezpečně připojen ke konektoru na základní desce.

ATX_12V_2X4/ATX (2x4 12V napájecí konektor a 2x12 hlavní napájecí konektor)
Pomocí napájecího konektoru může napájecí zdroj dodávat dostatek stabilního napájení všem komponentám na základní desce. Před připojením napájecího konektoru se nejprve ujistěte, že je napájecí zdroj vypnutý a všechna zařízení jsou správně nainstalována. Napájecí konektor má spolehlivou konstrukci. Připojte napájecí kabel ke konektoru napájení ve správné orientaci. 12V napájecí konektor dodává napájení hlavně CPU. Pokud 12V napájecí konektor není připojen, počítač se nespustí.

Pro splnění požadavků na rozšíření se doporučuje použít napájecí zdroj, který vydrží vysokou spotřebu energie (500 W nebo více). Pokud se použije napájecí zdroj, který neposkytuje požadovaný výkon, může to vést k nestabilnímu nebo nespustitelnému systému.

ATX_12V_2X4:

Číslo pinu	Definice	Číslo pinu	Definice
1	GND (pouze pro 2x4-pin 12V)	5	+12V (pouze pro 2x4-pin 12V)
2	GND (pouze pro 2x4-pin 12V)	6	+12V (pouze pro 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Číslo pinu	Definice	Číslo pinu	Definice
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (pouze pro 2x12-pin ATX)	23	+5V (pouze pro 2x12-pin ATX)
12	3.3V (pouze pro 2x12-pin ATX)	24	GND (pouze pro 2x12-pin ATX)

CPU_FAN/SYS_FAN1/2 (konektory ventilátorů)
Všechny konektory ventilátorů na této základní desce jsou 4kolíkové. Většina konektorů ventilátorů má spolehlivou konstrukci pro vložení. Při připojování kabelu ventilátoru jej nezapomeňte připojit ve správné orientaci (černý konektorový vodič je zemnící vodič). Funkce řízení otáček vyžaduje použití ventilátoru s konstrukcí pro řízení otáček ventilátoru. Pro optimální odvod tepla se doporučuje nainstalovat systémový ventilátor uvnitř šasi.

CPU_FAN/SYS_FAN1

SYS_FAN2

Číslo pinu	Definice
1	GND
2	Řízení otáček napětí
3	Sense
4	PWM řízení otáček

Nezapomeňte připojit kabely ventilátoru ke konektorům ventilátoru, aby nedošlo k přehřátí procesoru a systému. Přehřátí může způsobit poškození CPU nebo systém může zamrznout.
Tyto konektory ventilátorů nejsou konfigurační propojky. Na konektory neumisťujte propojovací krytky.

SYS_FAN3_PUMP (konektor systémového ventilátoru/čerpadla vodního chlazení)
Konektor ventilátoru/čerpadla je 4kolíkový a má spolehlivou konstrukci pro vložení. Většina konektorů ventilátorů má spolehlivou konstrukci pro vložení. Při připojování kabelu ventilátoru jej nezapomeňte připojit ve správné orientaci (černý konektorový vodič je zemnící vodič). Funkce řízení otáček vyžaduje použití ventilátoru s konstrukcí pro řízení otáček ventilátoru. Pro optimální odvod tepla se doporučuje nainstalovat systémový ventilátor uvnitř šasi. Konektor také poskytuje řízení otáček pro čerpadlo vodního chlazení, další informace naleznete v kapitole "Nastavení systému BIOS", "M.I.T."

Číslo pinu	Definice
1	GND
2	Řízení otáček napětí
3	Sense
4	PWM řízení otáček

SATA3 0/1/2/3/4/5 (konektory SATA 6Gb/s)
Konektory SATA odpovídají standardu SATA 6Gb/s a jsou kompatibilní se standardy SATA 3Gb/s a SATA 1.5Gb/s. Každý konektor SATA podporuje jedno zařízení SATA.

Číslo pinu	Definice
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Chcete-li povolit připojování za provozu pro porty SATA, viz kapitola "Nastavení systému BIOS", "Peripherals\SATA And RST Configuration" pro více informací.

BAT (baterie)
Baterie poskytuje energii k uchování hodnot (jako jsou konfigurace systému BIOS, informace o datu a času) v CMOS, když je počítač vypnutý. Vyměňte baterii, když napětí baterie klesne na nízkou úroveň, jinak hodnoty CMOS nemusí být přesné nebo se mohou ztratit.

Hodnoty CMOS můžete vymazat vyjmutím baterie:

Vypněte počítač a odpojte napájecí kabel.
Jemně vyjměte baterii z držáku baterie a počkejte jednu minutu. (Nebo použijte kovový předmět, jako je šroubovák, a dotkněte se kladných a záporných svorek držáku baterie, abyste je zkratovali na 5 sekund.)
Vyměňte baterii.
Zapojte napájecí kabel a restartujte počítač.

Před výměnou baterie vždy vypněte počítač a odpojte napájecí kabel.
Baterii vyměňte za ekvivalentní. Při výměně baterie za nesprávný model hrozí nebezpečí výbuchu.
Pokud si baterii nemůžete sami vyměnit nebo si nejste jisti modelem baterie, obraťte se na místo zakoupení nebo místního prodejce.
Při instalaci baterie si všimněte orientace kladné (+) a záporné (-) strany baterie (kladná strana by měla směřovat nahoru).
S použitými bateriemi je nutné nakládat v souladu s místními předpisy na ochranu životního prostředí.

SPDIF_O (výstupní konektor S/PDIF)
Tento konektor podporuje digitální výstup S/PDIF a připojuje digitální audio kabel S/PDIF (poskytovaný rozšiřujícími kartami) pro digitální audio výstup ze základní desky do určitých rozšiřujících karet, jako jsou grafické karty a zvukové karty. Některé grafické karty například mohou vyžadovat použití digitálního audio kabelu S/PDIF pro digitální audio výstup ze základní desky do grafické karty, pokud chcete připojit displej HDMI ke grafické kartě a mít současně digitální audio výstup z displeje HDMI. Informace o připojení digitálního audio kabelu S/PDIF naleznete v příručce k rozšiřující kartě.

Číslo pinu	Definice
1	SPDIFO
2	GND

M2Q_32G (konektor M.2 Socket 3)
Konektor M.2 podporuje disky M.2 SATA SSD a M.2 PCIe SSD.

Při správné instalaci disku M.2 SSD do konektoru M.2 postupujte podle následujících kroků.

Krok 1:
Pomocí šroubováku uvolněte šroub a matici ze základní desky. Najděte správný montážní otvor pro instalovaný disk M.2 SSD a poté nejprve našroubujte matici.

Krok 2:
Zasuňte disk M.2 SSD do konektoru pod úhlem.

Krok 3:
Zatlačte disk M.2 SSD dolů a poté jej zajistěte šroubem.

Vyberte správný otvor pro instalovaný disk M.2 SSD a znovu utáhněte šroub a matici.

Upozornění k instalaci konektorů M2Q_32G a SATA:
Vzhledem k omezenému počtu linek poskytovaných čipovou sadou může být dostupnost konektorů SATA ovlivněna typem zařízení nainstalovaného v konektoru M2Q_32G. Konektor M2Q_32G sdílí šířku pásma s konektorem SATA3 5. Podrobnosti naleznete v následující tabulce.

Typ M.2 SSD/konektoru	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Není nainstalován žádný M.2 SSD

: K dispozici,
: Není k dispozici

F_PANEL (konektor předního panelu)
Připojte vypínač, resetovací spínač, reproduktor, spínač/senzor narušení šasi a indikátor stavu systému na šasi k tomuto konektoru podle níže uvedeného přiřazení pinů. Před připojením kabelů si všimněte kladných a záporných pinů.
F_PANEL

PLED/PWR_LED (kontrolka napájení, žlutá/fialová):
Připojuje se k indikátoru stavu napájení na předním panelu šasi. LED dioda svítí, když je systém v provozu. LED dioda nesvítí, když je systém v režimu spánku S3/S4 nebo je vypnutý (S5).

Stav systému	LED
S0	Zapnuto
S3/S4/S5	Vypnuto

PW (vypínač, červený):
Připojuje se k vypínači na předním panelu šasi. Můžete nakonfigurovat způsob vypnutí systému pomocí vypínače (další informace naleznete v kapitole „Nastavení BIOSu“, „Napájení“).
SPEAK (reproduktor, oranžový):
Připojuje se k reproduktoru na předním panelu šasi. Systém hlásí stav spouštění systému vydáním zvukového kódu. Pokud při spuštění systému není zjištěn žádný problém, uslyšíte jedno krátké pípnutí.
HD (LED indikátor aktivity pevného disku, modrý):
Připojuje se k LED indikátoru aktivity pevného disku na předním panelu šasi. LED dioda svítí, když pevný disk čte nebo zapisuje data.
RES (resetovací spínač, zelený):
Připojuje se k resetovacímu spínači na předním panelu šasi. Stisknutím resetovacího spínače restartujete počítač, pokud počítač zamrzne a nepodaří se provést normální restart.
CI (konektor narušení šasi, šedý):
Připojuje se ke spínači/senzoru narušení šasi na šasi, který dokáže zjistit, zda byl odstraněn kryt šasi. Tato funkce vyžaduje šasi se spínačem/senzorem narušení šasi.
NC (oranžový): Žádné připojení.

Konstrukce předního panelu se může u různých šasi lišit. Modul předního panelu se skládá hlavně z vypínače, resetovacího spínače, LED kontrolky napájení, LED kontrolky aktivity pevného disku, reproduktoru atd. Při připojování modulu předního panelu šasi k tomuto konektoru se ujistěte, že přiřazení vodičů a přiřazení pinů správně odpovídají.

F_AUDIO (konektor zvuku na předním panelu)
Konektor zvuku na předním panelu podporuje zvuk Intel High Definition audio (HD) a AC'97. Můžete připojit modul zvuku na předním panelu šasi k tomuto konektoru. Ujistěte se, že přiřazení vodičů konektoru modulu odpovídá přiřazení pinů konektoru základní desky. Nesprávné připojení mezi konektorem modulu a konektorem základní desky způsobí, že zařízení nebude fungovat nebo jej dokonce poškodí.
F_AUDIO

Pro HD zvuk na předním panelu:

Číslo pinu.	Definice
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Žádný pin
9	LINE2_L
10	Sense

Pro AC'97 zvuk na předním panelu:

Číslo pinu.	Definice
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Žádný pin
9	Line Out (L)
10	NC

Konektor zvuku na předním panelu standardně podporuje HD audio.
Audio signály budou současně přítomny na předním i zadním panelu audio připojení.
Některé šasi poskytují audio modul na předním panelu, který má oddělené konektory na každém vodiči namísto jedné zástrčky. Informace o připojení audio modulu na předním panelu, který má různá přiřazení vodičů, získáte od výrobce šasi.

F_USB30 (konektor USB 3.1 Gen 1)
Konektor odpovídá specifikaci USB 3.1 Gen 1 a USB 2.0 a může poskytovat dva porty USB. Chcete-li zakoupit volitelný 3,5" přední panel, který poskytuje dva porty USB 3.1 Gen 1, kontaktujte místního prodejce.
F_USB30

Číslo pinu.	Definice	Číslo pinu.	Definice
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Žádný pin

F_USB (konektor USB 2.0/1.1)
Konektor odpovídá specifikaci USB 2.0/1.1. Každý konektor USB může poskytovat dva porty USB prostřednictvím volitelného držáku USB. Chcete-li zakoupit volitelný držák USB, kontaktujte místního prodejce.
F_USB

Číslo pinu.	Definice	Číslo pinu.	Definice
1	Napájení (5V)	6	USB DY+
2	Napájení (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Žádný pin
5	USB DX+	10	NC

Nezapojujte kabel držáku IEEE 1394 (2x5 pinů) do konektoru USB 2.0/1.1.
Před instalací držáku USB se ujistěte, že jste vypnuli počítač a odpojili napájecí kabel ze zásuvky, abyste zabránili poškození držáku USB.

TPM (konektor Trusted Platform Module)
K tomuto konektoru můžete připojit TPM (Trusted Platform Module).
TPM

Číslo pinu.	Definice	Číslo pinu.	Definice
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Žádný pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (propojka pro vymazání CMOS)
Pomocí této propojky vymažete konfiguraci systému BIOS a resetujete hodnoty CMOS na výchozí tovární nastavení. Chcete-li vymazat hodnoty CMOS, dotkněte se kovovým předmětem, jako je šroubovák, obou pinů na několik sekund.

Otevřeno: Normální

Stručně: Vymazat hodnoty CMOS

Před vymazáním hodnot CMOS vždy vypněte počítač a odpojte napájecí kabel ze zásuvky.
Po restartování systému přejděte do nastavení BIOS a načtěte výchozí tovární nastavení (vyberte možnost Load Optimized Defaults (Načíst optimalizované výchozí hodnoty)) nebo ručně nakonfigurujte nastavení BIOS (viz kapitola "Nastavení BIOS" pro konfigurace BIOS).

LED_C (RGB (RGBW) Header prodlužovacího kabelu LED pásku)
Tento header lze použít k připojení standardního 5050 RGB (RGBW) LED pásku (12V/G/R/B/W) s maximálním výkonem 2A (12V) a maximální délkou 2 m.

Číslo pinu	Definice
1	12V
2	G
3	R
4	B
5	W

Připojte jeden konec prodlužovacího kabelu RGB (RGBW) LED pásku k headeru a druhý konec k RGB (RGBW) LED pásku. Černý vodič (označený trojúhelníkem na zástrčce) prodlužovacího kabelu musí být připojen k pinu 1 (12V) tohoto headeru. Pin 12V (označený šipkou) na druhém konci prodlužovacího kabelu musí být zarovnán s 12V LED pásku. Dávejte pozor na orientaci připojení LED pásku; nesprávné připojení může vést k poškození LED pásku.

Informace o tom, jak zapnout/vypnout světla RGB (RGBW) LED pásku, naleznete v pokynech v kapitole „Nastavení BIOS“.

Před instalací zařízení se ujistěte, že jste zařízení a počítač vypnuli. Odpojte napájecí kabel ze zásuvky, abyste předešli poškození zařízení.

Nastavení BIOS

BIOS (Basic Input and Output System) zaznamenává hardwarové parametry systému v CMOS na základní desce. Mezi jeho hlavní funkce patří provedení testu POST (Power-On Self-Test) při spuštění systému, ukládání parametrů systému a načítání operačního systému atd. BIOS obsahuje program BIOS Setup, který uživateli umožňuje upravit základní nastavení konfigurace systému nebo aktivovat určité funkce systému.
Když je vypnuto napájení, baterie na základní desce dodává potřebnou energii do CMOS, aby udržela konfigurační hodnoty v CMOS. Pro přístup do programu BIOS Setup stiskněte klávesu <Delete> během POST, když je zapnuto napájení. Chcete-li aktualizovat BIOS, použijte buď GIGABYTE Q-Flash, nebo nástroj BIOS.

Q-Flash umožňuje uživateli rychle a snadno aktualizovat nebo zálohovat BIOS bez vstupu do operačního systému.
BIOS je nástroj pro Windows, který vyhledává a stahuje nejnovější verzi BIOS z internetu a aktualizuje BIOS.

Protože aktualizace BIOS je potenciálně riskantní, pokud nenarazíte na problémy při používání aktuální verze BIOS, doporučuje se BIOS neaktualizovat. Pokud se rozhodnete BIOS aktualizovat, postupujte opatrně. Nevhodná aktualizace BIOS může vést k poruše systému.
Doporučuje se neměnit výchozí nastavení (pokud to není nutné), aby se předešlo nestabilitě systému nebo jiným neočekávaným výsledkům. Nevhodná změna nastavení může vést k selhání spuštění systému. Pokud k tomu dojde, zkuste vymazat hodnoty CMOS a resetovat desku na výchozí hodnoty. (Informace o tom, jak vymazat hodnoty CMOS, naleznete v části "Load Optimized Defaults" (Načíst optimalizovaná výchozí nastavení) v této kapitole nebo v úvodu ke konektoru baterie/clear CMOS v kapitole Instalace hardwaru.)

Úvodní obrazovka

Při spuštění počítače se zobrazí následující úvodní obrazovka s logem. (Ukázková verze systému BIOS: D3)

K dispozici jsou dva různé režimy BIOS, jak je uvedeno níže, a mezi těmito dvěma režimy můžete přepínat pomocí klávesy <F2>. Režim Classic Setup (Klasické nastavení) poskytuje podrobné nastavení BIOS. Pomocí kláves se šipkami na klávesnici se můžete pohybovat mezi položkami a stisknutím klávesy <Enter> potvrdit nebo vstoupit do podnabídky. Nebo můžete použít myš k výběru požadované položky. Easy Mode (Snadný režim) umožňuje uživatelům rychle zobrazit aktuální informace o systému nebo provést úpravy pro optimální výkon. V Easy Mode (Snadném režimu) můžete použít myš k pohybu mezi položkami konfigurace.

Pokud systém není obvykle stabilní, vyberte položku Load Optimized Defaults (Načíst optimalizovaná výchozí nastavení) a nastavte systém na výchozí hodnoty.
Nabídky nastavení BIOS popsané v této kapitole jsou pouze orientační a mohou se lišit v závislosti na verzi BIOS.

M.I.T.

To, zda bude systém stabilně fungovat s nastavením přetaktování/přepětí, které jste provedli, závisí na celkové konfiguraci vašeho systému. Nesprávné provedení přetaktování/přepětí může vést k poškození CPU, čipové sady nebo paměti a snížit životnost těchto komponent. Tato stránka je určena pouze pro pokročilé uživatele a doporučujeme neměnit výchozí nastavení, abyste předešli nestabilitě systému nebo jiným neočekávaným výsledkům. (Neadekvátní změna nastavení může vést k selhání spuštění systému. Pokud k tomu dojde, vymažte hodnoty CMOS a resetujte desku na výchozí hodnoty.)

Advanced Frequency Settings (Pokročilé nastavení frekvence)
- Host Clock Value (Hodnota taktu hostitele)
  Zobrazuje aktuální provozní frekvenci taktu hostitele.
- Graphics Slice Ratio (Poměr řezu grafiky) ^(Poznámka)
  Umožňuje nastavit poměr řezu grafiky.
- Graphics UnSlice Ratio (Poměr rozřezání grafiky) ^(Poznámka)
  Umožňuje nastavit poměr rozřezání grafiky.
- CPU Clock Ratio (Poměr taktu CPU)
  Umožňuje změnit poměr taktu pro instalovaný CPU. Nastavitelný rozsah závisí na instalovaném CPU.
- CPU Frequency (Frekvence CPU)
  Zobrazuje aktuální provozní frekvenci CPU.
Advanced CPU Core Settings (Pokročilé nastavení jádra CPU)
- CPU Clock Ratio (Poměr taktu CPU), CPU Frequency (Frekvence CPU)
  Výše uvedená nastavení jsou synchronní s nastaveními ve stejných položkách v nabídce Advanced Frequency Settings (Pokročilé nastavení frekvence).
- AVX Offset ^(Poznámka)
  AVX offset je záporný offset poměru AVX.

(Poznámka) Tato položka je přítomna pouze při instalaci CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel^® naleznete na webových stránkách společnosti Intel.

Uncore Ratio (Poměr Uncore)
Umožňuje nastavit poměr CPU Uncore. Nastavitelný rozsah závisí na používaném CPU.
Uncore Frequency (Frekvence Uncore)
Zobrazuje aktuální frekvenci CPU Uncore.
CPU Flex Ratio Override (Přepsání flexibilního poměru CPU)
Povolí nebo zakáže flexibilní poměr CPU. Maximální poměr taktu CPU bude založen na hodnotě CPU Flex Ratio Settings (Nastavení flexibilního poměru CPU), pokud je nastaveno CPU Clock Ratio (Poměr taktu CPU) na Auto (Automaticky). (Výchozí: Zakázáno)
CPU Flex Ratio Settings (Nastavení flexibilního poměru CPU)
Umožňuje nastavit flexibilní poměr CPU. Nastavitelný rozsah se může lišit podle CPU.
Intel(R) Turbo Boost Technology^(Poznámka)
Umožňuje určit, zda povolit technologii Intel ® CPU Turbo Boost. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
Turbo Ratio ^(Poznámka)
Umožňuje nastavit turbo poměry CPU pro různý počet aktivních jader. Automaticky nastavuje turbo poměry CPU podle specifikací CPU. (Výchozí: Automaticky)
Power Limit TDP (Watts) / Power Limit Time
Umožňuje nastavit limit výkonu pro režim CPU Turbo a jak dlouho trvá provoz při zadaném limitu výkonu. Pokud je zadaná hodnota překročena, CPU automaticky sníží frekvenci jádra, aby se snížil výkon. Automaticky nastavuje limit výkonu podle specifikací CPU. (Výchozí: Automaticky)
Core Current Limit (Amps) (Limit proudu jádra (Ampéry))
Umožňuje nastavit proudový limit pro režim CPU Turbo. Když proud CPU překročí zadaný proudový limit, CPU automaticky sníží frekvenci jádra, aby se snížil proud. Automaticky nastavuje limit výkonu podle specifikací CPU. (Výchozí: Automaticky)
No. of CPU Cores Enabled (Note) (Počet povolených jader CPU (Poznámka))
Umožňuje vybrat počet jader CPU, která se mají povolit v Intel ® vícejádrovém CPU (počet jader CPU se může lišit podle CPU). Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
Hyper-Threading Technology (Note) (Technologie Hyper-Threading (Poznámka))
Umožňuje určit, zda povolit technologii multi-threading při použití Intel podporuje tuto funkci. Tato funkce funguje pouze pro operační systémy, které podporují režim více procesorů. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^(Poznámka)
Povolí nebo zakáže Intel^® Speed Shift Technology. Povolení této funkce umožňuje procesoru rychleji zvyšovat svou provozní frekvenci a poté zlepšuje odezvu systému. (Výchozí: Zakázáno)
CPU Enhanced Halt (C1E) ^(Poznámka)
Povolí nebo zakáže funkci Intel ® CPU Enhanced Halt (C1E), funkci úspory energie CPU ve stavu zastavení systému. Když je povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
C3 State Support ^(Poznámka)
Umožňuje určit, zda má CPU vstoupit do režimu C3 ve stavu zastavení systému. Když je povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C3 je vylepšenější stav úspory energie než C1. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)

C6/C7 State Support ^{(Poznámka 1)}
Umožňuje určit, zda má CPU vstoupit do režimu C6/C7 ve stavu zastavení systému. Když je povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C6/C7 je vylepšenější stav úspory energie než C3. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
C8 State Support ^{(Poznámka 1)}
Umožňuje určit, zda má CPU vstoupit do režimu C8 ve stavu zastavení systému. Když je povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C8 je vylepšenější stav úspory energie než C6/C7. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
Package C State Limit ^{(Poznámka 1)}
Umožňuje určit limit C-stavu pro procesor. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
CPU Thermal Monitor ^{(Poznámka 1)}
Povolí nebo zakáže funkci Intel ® Thermal Monitor, funkci ochrany proti přehřátí CPU. Když je povolena, frekvence a napětí jádra CPU se sníží, když se CPU přehřeje. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
CPU EIST Function ^{(Poznámka 1)}
Povolí nebo zakáže Enhanced Intel ® Speed Step Technology (EIST). V závislosti na zatížení CPU může technologie Intel EIST dynamicky a efektivně snižovat napětí CPU a frekvenci jádra, aby se snížila průměrná spotřeba energie a produkce tepla. Automaticky umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Automaticky)
Voltage Optimization (Optimalizace napětí)
Umožňuje určit, zda povolit optimalizaci napětí pro snížení spotřeby energie. (Výchozí: Zakázáno)
RSR
Umožňuje určit, zda se má automaticky snížit turbo poměr CPU, pokud je napětí/teplota CPU příliš vysoká. (Výchozí: Povoleno)
Hardware Prefetcher (Předběžné načítání hardwaru)
Umožňuje určit, zda povolit předběžné načítání hardwaru pro předběžné načítání dat a instrukcí z paměti do mezipaměti. (Výchozí: Povoleno)
Adjacent Cache Line Prefetch (Předběžné načítání sousední řádky mezipaměti)
Umožňuje určit, zda povolit mechanismus předběžného načítání sousední řádky mezipaměti, který procesoru umožňuje načíst požadovanou řádku mezipaměti i následující řádku mezipaměti. (Výchozí: Povoleno)

Extreme Memory Profile (X.M.P.) ^{(Poznámka 2)}
Umožňuje systému BIOS číst data SPD na paměťovém modulu(ech) XMP, aby se zvýšil výkon paměti, když je povoleno.

Disabled (Zakázáno)	Zakáže tuto funkci. (Výchozí)
Profile1	Používá nastavení profilu 1.
Profile2 ^{(Poznámka 2)}	Používá nastavení profilu 2.

System Memory Multiplier (Násobitel systémové paměti)
Umožňuje nastavit násobitel systémové paměti. Auto (Automaticky) nastavuje násobitel paměti podle dat SPD paměti. (Výchozí: Automaticky)

(Poznámka 1) Tato položka je přítomna pouze v případě, že nainstalujete CPU, který tuto funkci podporuje. Pro více informací o jedinečných funkcích procesorů Intel^® navštivte webové stránky společnosti Intel.
(Poznámka 2) Tato položka je přítomna pouze v případě, že nainstalujete CPU a paměťový modul, které tuto funkci podporují.

Memory Odd Ratio (100/133 or 200/266)
Umožňuje ručně nastavit referenční hodiny paměti. (Výchozí: Auto)
Memory Frequency (MHz)
První hodnota frekvence paměti je normální provozní frekvence používané paměti; druhá je frekvence paměti, která se automaticky upravuje podle nastavení System Memory Multiplier.

Advanced Memory Settings

Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
Výše uvedená nastavení jsou synchronní s nastavením pod stejnými položkami v nabídce Advanced Frequency Settings.

Memory Boot Mode ^(Note)
Poskytuje metody detekce a trénování paměti.

Auto	Umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí)
Normal	BIOS automaticky provede trénování paměti. Vezměte prosím na vědomí, že pokud se systém stane nestabilním nebo nespustitelným, zkuste vymazat hodnoty CMOS a resetovat desku na výchozí hodnoty. (Informace o tom, jak vymazat hodnoty CMOS, naleznete v popisech baterie/propojky pro vymazání CMOS v kapitole Instalace hardwaru.)
Enable Fast Boot	Přeskočí detekci a trénování paměti v některých specifických kritériích pro rychlejší spuštění paměti.
Disable Fast Boot	Detekuje a trénuje paměť při každém spuštění.

Memory Enhancement Settings
Poskytuje několik nastavení pro vylepšení výkonu paměti: Normal (základní výkon), Relax OC, Enhanced Stability a Enhanced Performance. (Výchozí: Normal)
Memory Timing Mode
Manual a Advanced Manual umožňují konfigurovat Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving a nastavení časování paměti níže. Možnosti jsou: Auto (výchozí), Manual, Advanced Manual.
Profile DDR Voltage
Pokud používáte paměťový modul non-XMP nebo je funkce Extreme Memory Profile (X.M.P.) nastavena na Disabled (Zakázáno), hodnota se zobrazí podle specifikace vaší paměti. Pokud je funkce Extreme Memory Profile (X.M.P.) nastavena na Profile1 nebo Profile2, hodnota se zobrazí podle dat SPD na paměti XMP.
Memory Multiplier Tweaker
Poskytuje různé úrovně automatického ladění paměti. (Výchozí: Auto)
Channel Interleaving
Povoluje nebo zakazuje prokládání paměťových kanálů. Povolení umožňuje systému současně přistupovat k různým kanálům paměti, aby se zvýšil výkon a stabilita paměti. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
Rank Interleaving
Povoluje nebo zakazuje prokládání paměťových bank. Povolení umožňuje systému současně přistupovat k různým bankám paměti, aby se zvýšil výkon a stabilita paměti. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)

(Poznámka) Tato položka je k dispozici pouze v případě, že nainstalujete procesor a paměťový modul, které tuto funkci podporují.

Časování dílčích pamětí kanálu A/B
Tato podnabídka umožňuje nastavit časování paměti pro každý kanál paměti. Příslušné obrazovky nastavení časování lze konfigurovat pouze tehdy, když je režim časování paměti nastaven na Manual nebo Advanced Manual. Poznámka: Po provedení změn časování paměti se může systém stát nestabilním nebo se nemusí spustit. Pokud k tomu dojde, resetujte desku na výchozí hodnoty načtením optimalizovaných výchozích hodnot nebo vymazáním hodnot CMOS.
Rozšířená nastavení napětí
Rozšířená nastavení napájení
- Kalibrace zátěžové linky CPU Vcore
  Umožňuje konfigurovat kalibraci zátěžové linky pro napětí CPU Vcore. Výběrem vyšší úrovně se napětí CPU Vcore udržuje konzistentnější s tím, co je nastaveno v systému BIOS při vysokém zatížení. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení a nastavuje napětí podle specifikací společnosti Intel. (Výchozí: Auto)
- Kalibrace zátěžové linky VAXG
  Umožňuje konfigurovat kalibraci zátěžové linky pro napětí CPU VAXG. Výběrem vyšší úrovně se napětí CPU VAXG udržuje konzistentnější s tím, co je nastaveno v systému BIOS při vysokém zatížení. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení a nastavuje napětí podle specifikací společnosti Intel. (Výchozí: Auto)
Řízení napětí jádra CPU
Tato část poskytuje možnosti řízení napětí CPU.
Řízení napětí čipové sady
Tato část poskytuje možnosti řízení napětí čipové sady.
Řízení napětí DRAM
Tato část poskytuje možnosti řízení napětí paměti.

Stav PC Health

Resetovat stav otevření skříně

Zakázáno	Uchovává nebo vymaže záznam o předchozím stavu narušení šasi. (Výchozí)
Povoleno	Vymaže záznam o předchozím stavu narušení šasi a pole Otevření skříně zobrazí při příštím spuštění "Ne".

Otevření skříně
Zobrazuje stav detekce zařízení pro detekci narušení šasi připojeného k patici CI základní desky. Pokud je kryt šasi systému odebrán, zobrazí se v tomto poli "Ano", jinak se zobrazí "Ne". Chcete-li vymazat záznam o stavu narušení šasi, nastavte možnost Resetovat stav otevření skříně na Povoleno, uložte nastavení do CMOS a restartujte systém.
Napětí CPU Vcore/CPU VCCSA/DRAM Channel A/B/+3,3 V/+5 V/+12 V/CPU VAXG
Zobrazuje aktuální napětí systému.

Různá nastavení
- Maximální rychlost propojení
  Umožňuje nastavit provozní režim slotů PCI Express na Gen 1, Gen 2 nebo Gen 3. Skutečný provozní režim závisí na hardwarové specifikaci každého slotu. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
- Vylepšení 3DMark01
  Umožňuje určit, zda se má vylepšit výkon některých starších benchmarků. (Výchozí: Zakázáno)

Nastavení Smart Fan 5 & Monitor
Umožňuje vybrat cíl pro monitorování a provést další úpravy. (Výchozí: CPU FAN)

Řízení rychlosti ventilátoru

Normal	Umožňuje ventilátoru běžet různou rychlostí v závislosti na teplotě. Rychlost ventilátoru můžete upravit pomocí nástroje System Information Viewer na základě požadavků vašeho systému. (Výchozí)
Silent	Umožňuje ventilátoru běžet nízkou rychlostí.
Manual	Umožňuje ovládat rychlost ventilátoru v grafu křivky.
Full Speed	Umožňuje ventilátoru běžet na plné otáčky.

Vstup teploty pro řízení ventilátoru
Umožňuje vybrat referenční teplotu pro řízení rychlosti ventilátoru.
Teplotní interval
Umožňuje vybrat teplotní interval pro změnu rychlosti ventilátoru.

Režim řízení ventilátoru/čerpadla

Auto	Umožňuje systému BIOS automaticky rozpoznat typ nainstalovaného ventilátoru/čerpadla a nastavit optimální režim řízení. (Výchozí)
Voltage	Režim napětí se doporučuje pro 3pinový ventilátor/čerpadlo.
PWM	Režim PWM se doporučuje pro 4pinový ventilátor/čerpadlo.

Rychlost ventilátoru
Zobrazuje aktuální otáčky ventilátoru/čerpadla.
Řízení teplotního varování
Nastavuje prahovou hodnotu varování pro teplotu. Když teplota překročí prahovou hodnotu, systém BIOS vydá varovný zvuk. Možnosti jsou: Disabled (zakázáno) (výchozí), 60 ^oC/140 ^oF, 70 ^oC/158 ^oF, 80 ^oC/176 ^oF, 90 ^oC/194 ^oF.
Varování při selhání ventilátoru/čerpadla
Umožňuje systému vydat varovný zvuk, pokud ventilátor/čerpadlo není připojen nebo selže. V takovém případě zkontrolujte stav ventilátoru/čerpadla nebo připojení ventilátoru/čerpadla. (Výchozí: Zakázáno)

Systém

Systém
Tato část poskytuje informace o modelu vaší základní desky a verzi systému BIOS. Můžete také vybrat výchozí jazyk používaný systémem BIOS a ručně nastavit systémový čas.

Access Level
Zobrazuje aktuální úroveň přístupu v závislosti na typu použité ochrany heslem. (Pokud není nastaveno žádné heslo, ve výchozím nastavení se zobrazí Administrator (Administrátor).) Úroveň administrátora vám umožňuje provádět změny ve všech
nastavení systému BIOS; úroveň uživatele vám umožňuje provádět změny pouze v některých nastaveních systému BIOS, ale ne ve všech.
System Language
Vybere výchozí jazyk používaný systémem BIOS.
System Date
Nastaví systémové datum. Formát data je týden (jen pro čtení), měsíc, den a rok. Pomocí klávesy <Enter> můžete přepínat mezi poli Měsíc, Den a Rok a pomocí klávesy <Page Up> nebo <Page Down> nastavit požadovanou hodnotu.
System Time
Nastaví systémový čas. Formát času je hodina, minuta a sekunda. Například 13:00 je 13:00:00. Pomocí klávesy <Enter> můžete přepínat mezi poli Hodina, Minuta a Sekunda a pomocí klávesy <Page Up> nebo <Page Down> nastavit požadovanou hodnotu.

BIOS

Bootup NumLock State
Povolí nebo zakáže funkci NumLock na numerické klávesnici po spuštění testu POST. (Výchozí: Zapnuto)

Security Option
Určuje, zda je heslo vyžadováno při každém spuštění systému, nebo pouze při vstupu do nastavení systému BIOS. Po konfiguraci této položky nastavte hesla v položce Administrator Password/User Password (Heslo správce/Heslo uživatele).

Setup	Heslo je vyžadováno pouze pro vstup do programu nastavení systému BIOS. Heslo je vyžadováno pro spuštění systému a pro vstup do nastavení systému BIOS
System	Heslo je vyžadováno pro spuštění systému a pro vstup do programu nastavení systému BIOS. program. (Výchozí)

Full Screen LOGO Show
Umožňuje určit, zda se má při spuštění systému zobrazit logo GIGABYTE. Disabled (Zakázáno) přeskočí logo GIGABYTE při spuštění systému. (Výchozí: Povoleno)
Boot Option Priorities
Určuje celkové pořadí spouštění z dostupných zařízení. Vyměnitelné paměťové zařízení, které podporuje formát GPT bude mít na seznamu spouštěcích zařízení předponu „UEFI:". Chcete-li spustit systém z operačního systému, který podporuje dělení GPT, vyberte zařízení s předponou „UEFI:". Nebo pokud chcete nainstalovat operační systém, který podporuje dělení GPT, jako je Windows 7 64bit, vyberte optickou jednotku, která obsahuje instalační disk Windows 7 64bit a má předponu „UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Určuje pořadí spouštění pro specifický typ zařízení, jako jsou pevné disky, optické jednotky, disketové jednotky a zařízení, která podporují funkci Boot from LAN (Spuštění ze sítě), atd. Stisknutím <Enter> na této položce vstoupíte do podnabídky, která prezentuje zařízení stejného typu, která jsou připojena. Tato položka je přítomna pouze tehdy, pokud je nainstalováno alespoň jedno zařízení tohoto typu.
Fast Boot
Povolí nebo zakáže funkci Fast Boot (Rychlé spuštění) pro zkrácení procesu spouštění OS. Ultra Fast (Ultra rychlé) poskytuje nejrychlejší rychlost spouštění. (Výchozí: Zakázáno)

SATA Support

All Sata Devices	Všechna zařízení SATA jsou funkční v operačním systému a během testu POST. (Výchozí)
Last Boot HDD Only	Kromě předchozího spouštěcího disku jsou všechna zařízení SATA zakázána před dokončením procesu spouštění OS.

Tuto položku lze konfigurovat pouze tehdy, když je funkce Fast Boot (Rychlé spouštění) nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

VGA Support
Umožňuje vybrat, který typ operačního systému se má spustit.

Auto	Povolí pouze starší možnost ROM.
EFI Driver	Povolí možnost ROM EFI. (Výchozí)

Tuto položku lze konfigurovat pouze tehdy, když je funkce Fast Boot (Rychlé spouštění) nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

USB Support

Disabled	Všechna zařízení USB jsou zakázána před dokončením procesu spouštění OS.
Full Initial	Všechna zařízení USB jsou funkční v operačním systému a během testu POST.
Partial Initial	Část zařízení USB je zakázána před dokončením procesu spouštění OS. (Výchozí)

Tuto položku lze konfigurovat pouze tehdy, když je funkce Fast Boot (Rychlé spouštění) nastavena na Enabled (Povoleno). Tato funkce je zakázána, když je funkce Fast Boot (Rychlé spouštění) nastavena na Ultra Fast (Ultra rychlé).

PS2 Devices Support

Disabled	Všechna zařízení PS/2 jsou zakázána před dokončením procesu spouštění OS.
Enabled	Všechna zařízení PS/2 jsou funkční v operačním systému a během testu POST. (Výchozí)

NetWork Stack Driver Support

Disabled	Zakáže spouštění ze sítě. (Výchozí)
Enabled	Povolí spouštění ze sítě.

Tuto položku lze konfigurovat pouze tehdy, když je funkce Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

Next Boot After AC Power Loss

Normal Boot	Povolí normální spuštění po obnovení napájení střídavým proudem. (Výchozí)
Fast Boot	Zachová nastavení funkce Fast Boot (Rychlé spouštění) po obnovení napájení střídavým proudem.

Tuto položku lze konfigurovat pouze tehdy, když je funkce Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

Mouse Speed
Umožňuje nastavit rychlost pohybu kurzoru myši. (Výchozí: 1 X)
Windows 8/10 Features
Umožňuje vybrat operační systém, který má být nainstalován. (Výchozí: Other OS (Jiný OS))

CSM Support
Povolí nebo zakáže UEFI CSM (Compatibility Support Module – modul podpory kompatibility) pro podporu staršího procesu spouštění PC.

Enabled	Povolí UEFI CSM. (Výchozí)
Disabled	Zakáže UEFI CSM a podporuje pouze proces spouštění UEFI BIOS.

Tuto položku lze konfigurovat pouze tehdy, když je funkce Windows 8/10 Features (Funkce Windows 8/10) nastavena na Windows 8/10 nebo Windows 8/10 WHQL.

LAN PXE Boot Option ROM
Umožňuje vybrat, zda chcete povolit starší možnost ROM pro LAN řadič. (Výchozí: Zakázáno) Tuto položku lze konfigurovat pouze tehdy, když je funkce CSM Support (Podpora CSM) nastavena na Enabled (Povoleno).

Storage Boot Option Control
Umožňuje vybrat, zda chcete povolit UEFI nebo starší možnost ROM pro řadič úložného zařízení.

Do not launch	Zakáže možnost ROM.
Legacy	Povolí pouze starší možnost ROM. (Výchozí)
UEFI	Povolí pouze možnost ROM UEFI.

Tuto položku lze konfigurovat pouze tehdy, když je funkce CSM Support (Podpora CSM) nastavena na Enabled (Povoleno).

Other PCI Device
Umožňuje vybrat, zda chcete povolit UEFI nebo starší možnost ROM pro řadič zařízení PCI jiný než LAN, úložné zařízení a grafické řadiče.

Do not launch	Zakáže možnost ROM.
Legacy	Povolí pouze starší možnost ROM.
UEFI	Povolí pouze možnost ROM UEFI. (Výchozí)

Tuto položku lze konfigurovat pouze tehdy, když je funkce CSM Support (Podpora CSM) nastavena na Enabled (Povoleno).

Administrator Password
Umožňuje nakonfigurovat heslo správce. Stiskněte <Enter> na této položce, zadejte heslo a poté stiskněte <Enter>. Budete vyzváni k potvrzení hesla. Zadejte heslo znovu a stiskněte <Enter>. Heslo správce (nebo heslo uživatele) musíte zadat při spuštění systému a při vstupu do nastavení systému BIOS. Na rozdíl od hesla uživatele vám heslo správce umožňuje provádět změny ve všech nastaveních systému BIOS.
User Password
Umožňuje nakonfigurovat heslo uživatele. Stiskněte <Enter> na této položce, zadejte heslo a poté stiskněte <Enter>. Budete vyzváni k potvrzení hesla. Zadejte heslo znovu a stiskněte <Enter>. Heslo správce (nebo heslo uživatele) musíte zadat při spuštění systému a při vstupu do nastavení systému BIOS. Heslo uživatele vám však umožňuje provádět změny pouze v některých nastaveních systému BIOS, ale ne ve všech.
Chcete-li heslo zrušit, stiskněte <Enter> na položce hesla a po vyzvání k zadání hesla zadejte nejprve správné heslo. Po zobrazení výzvy k zadání nového hesla stiskněte <Enter> bez zadání hesla. Při výzvě k potvrzení stiskněte <Enter> znovu. POZNÁMKA: Před nastavením hesla uživatele se ujistěte, že jste nejprve nastavili heslo správce.
Secure Boot
Umožňuje povolit nebo zakázat funkci Secure Boot (Zabezpečené spouštění) a nakonfigurovat související nastavení.

Periferie

Initial Display Output
Určuje první spuštění zobrazení monitoru z nainstalované grafické karty PCI Express nebo integrované grafiky.

IGFX	Nastaví integrovanou grafiku jako první displej.
PCIe 1 Slot	Nastaví grafickou kartu ve slotu PCIEX16 jako první displej. (Výchozí)
PCIe 2 Slot	Nastaví grafickou kartu ve slotu PCIEX4 jako první displej.

LED_C Connect
Povolí nebo zakáže světla RGB (RGBW) LED pásku připojeného k headeru LED_C na základní desce. (Výchozí: Povoleno)

RGB Fusion
Umožňuje nastavit režim LED osvětlení pro základní desku.

Off	Zakáže tuto funkci.
Pulse Mode	Všechny LED diody současně blednou dovnitř a ven.
Color Cycle	Všechny LED diody současně procházejí celým spektrem barev.
Static Mode	Všechny LED diody vyzařují jednu barvu. (Výchozí)
Flash Mode	Všechny LED diody současně blikají.

Intel Platform Trust Technology (PTT)
Povolí nebo zakáže technologii Intel^® PTT. (Výchozí: Zakázáno)

USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Umožňuje zvýšit výstupní napětí portů USB 3.1 Gen 1 na zadním panelu (ty pod portem pro klávesnici/myš PS/2) pro posílení stability zařízení USB.

Normal	Zachovává původní výstupní napětí. (Výchozí)
Disable USB bus power	Zakáže napájení konektorů USB. Špičkové audio přehrávače mohou připojit svůj vlastní externí zdroj napájení USB.
Voltage Compensation +0.1V	Přidá 0,1 V k původnímu výstupnímu napětí.
Voltage Compensation +0.2V	Přidá 0,2 V k původnímu výstupnímu napětí.
Voltage Compensation +0.3V.	Přidá 0,3 V k původnímu výstupnímu napětí.

OffBoard SATA Controller Configuration
Zobrazuje informace o vašem M.2 PCIe SSD, pokud je nainstalován.
Trusted Computing
Povolí nebo zakáže Trusted Platform Module (TPM).
Intel(R) Bios Guard Technology
Povolí nebo zakáže funkci Intel^® BIOS Guard, která chrání systém BIOS před škodlivými útoky.
Network Stack Configuration
Zakáže nebo povolí spouštění ze sítě za účelem instalace operačního systému ve formátu GPT, například instalace operačního systému ze serveru Windows Deployment Services. (Výchozí: Zakázáno)
- Ipv4 PXE Support
  Povolí nebo zakáže podporu IPv4 PXE. Tato položka je konfigurovatelná pouze v případě, že je povolena síťová sada.
- Ipv4 HTTP Support
  Povolí nebo zakáže podporu spouštění HTTP pro IPv4. Tato položka je konfigurovatelná pouze v případě, že je povolena síťová sada.
- Ipv6 PXE Support
  Povolí nebo zakáže podporu IPv6 PXE. Tato položka je konfigurovatelná pouze v případě, že je povolena síťová sada.
- Ipv6 HTTP Support
  Povolí nebo zakáže podporu spouštění HTTP pro IPv6. Tato položka je konfigurovatelná pouze v případě, že je povolena síťová sada.
- PXE boot wait time
  Umožňuje konfigurovat, jak dlouho čekat, než budete moci stisknout <Esc> pro zrušení spouštění PXE. Tato položka je konfigurovatelná pouze v případě, že je povolena síťová sada. (Výchozí: 0)
- Media detect count
  Umožňuje nastavit počet opakování kontroly přítomnosti média. Tato položka je konfigurovatelná pouze v případě, že je povolena síťová sada. (Výchozí: 1)
NVMe Configuration
Zobrazuje informace o vašem M.2 NVME PCIe SSD, pokud je nainstalován.
USB Configuration & Legacy USB Support
Umožňuje používat klávesnici/myš USB v MS-DOS. (Výchozí: Povoleno)
- XHCI Hand-off
  Určuje, zda povolit funkci XHCI Hand-off pro operační systém bez podpory XHCI Hand-off. (Výchozí: Zakázáno)
- USB Mass Storage Driver Support
  Povolí nebo zakáže podporu pro úložná zařízení USB. (Výchozí: Povoleno)
- Port 60/64 Emulation
  Povolí nebo zakáže emulaci vstupně/výstupních portů 64h a 60h. To by mělo být povoleno pro plnou podporu starších zařízení USB klávesnic/myší v MS-DOS nebo v operačním systému, který nativně nepodporuje zařízení USB. (Výchozí: Povoleno)
- Mass Storage Devices
  Zobrazí seznam připojených velkokapacitních úložných zařízení USB. Tato položka se zobrazí pouze v případě, že je nainstalováno úložné zařízení USB.

SATA And RST Configuration & SATA Controller(s)
Povolí nebo zakáže integrované řadiče SATA. (Výchozí: Povoleno)

SATA Mode Selection
Určuje provozní režim integrovaných řadičů SATA.

Intel RST With Intel Optane System Acceleration	Povolí podporu technologie Intel ® Optane ™ pro řadiče SATA.
AHCI	Konfiguruje řadiče SATA do režimu AHCI. Advanced Host Controller Interface (AHCI) je specifikace rozhraní, která umožňuje ovladači úložiště povolit pokročilé funkce Serial ATA, jako je Native Command Queuing a hot plug. (Výchozí)

Aggressive LPM Support
Povolí nebo zakáže funkci úspory energie, ALPM (Aggressive Link Power Management), pro řadiče Chipset SATA. (Výchozí: Povoleno)
Port 0/1/2/3/4/5
Povolí nebo zakáže každý port SATA. (Výchozí: Povoleno)
Hot plug
Povolí nebo zakáže funkci hot plug pro každý port SATA. (Výchozí: Zakázáno)
Configured as eSATA
Povolí nebo zakáže podporu pro externí zařízení SATA.

Čipová sada

VT-d ^(Note)
Povolí nebo zakáže technologii Intel^® Virtualization Technology for Directed I/O. (Výchozí: Povoleno)
Internal Graphics
Povolí nebo zakáže funkci integrované grafiky. (Výchozí: Auto)
DVMT Pre-Allocated
Umožňuje nastavit velikost paměti integrované grafiky. Možnosti jsou: 32M~1024M. (Výchozí: 32M)
DVMT Total Gfx Mem
Umožňuje alokovat velikost paměti DVMT integrované grafiky. Možnosti jsou: 128M, 256M, MAX. (Výchozí: 256M)
Audio Controller
Povolí nebo zakáže funkci integrovaného zvuku. (Výchozí: Povoleno)
Pokud si přejete nainstalovat přídavnou zvukovou kartu třetí strany místo použití integrovaného zvuku, nastavte tuto položku na Disabled (zakázáno).
PCH LAN Controller
Povolí nebo zakáže funkci integrované LAN. (Výchozí: Povoleno)
Pokud si přejete nainstalovat přídavnou síťovou kartu třetí strany místo použití integrované LAN, nastavte tuto položku na Disabled (zakázáno).
Wake on LAN Enable
Povolí nebo zakáže funkci probuzení přes LAN. (Výchozí: Povoleno)
High Precision Timer
Povolí nebo zakáže High Precision Event Timer (HPET) v operačním systému. (Výchozí: Povoleno)
IOAPIC 24-119 Entries
Povolí nebo zakáže tuto funkci. (Výchozí: Povoleno)

(Note) Tato položka je přítomna pouze v případě, že nainstalujete procesor CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel^® naleznete na webových stránkách společnosti Intel.

Napájení

Platform Power Management
Povoluje nebo zakazuje funkci Active State Power Management (ASPM). (Výchozí: Zakázáno)
PEG ASPM
Umožňuje konfigurovat režim ASPM pro zařízení připojené ke sběrnici CPU PEG. Tato položka je konfigurovatelná pouze tehdy, když je položka Platform Power Management nastavena na Enabled (Povoleno). (Výchozí: Povoleno)
PCH ASPM
Umožňuje konfigurovat režim ASPM pro zařízení připojené ke sběrnici PCI Express čipové sady. Tato položka je konfigurovatelná pouze tehdy, když je položka Platform Power Management nastavena na Enabled (Povoleno). (Výchozí: Povoleno)
DMI ASPM
Umožňuje konfigurovat režim ASPM pro stranu CPU i čipové sady linky DMI. Tato položka je konfigurovatelná pouze tehdy, když je položka Platform Power Management nastavena na Enabled (Povoleno). (Výchozí: Povoleno)

AC BACK
Určuje stav systému po obnovení napájení po výpadku napájení ze sítě.

Always Off	Systém zůstane po obnovení napájení ze sítě vypnutý. (Výchozí)
Always On	Systém se po obnovení napájení ze sítě zapne.
Memory	Systém se po obnovení napájení ze sítě vrátí do posledního známého probuzeného stavu.

Power On By Keyboard
Umožňuje zapnout systém událostí probuzení klávesnice PS/2.
Poznámka: Chcete-li používat tuto funkci, potřebujete napájecí zdroj ATX, který poskytuje alespoň 1 A na vodiči +5VSB.

Disabled	Tato funkce je zakázána. (Výchozí)
Any Key	Stisknutím libovolné klávesy zapnete systém.
Keyboard 98	Stisknutím tlačítka POWER na klávesnici Windows 98 zapnete systém.
Password	Nastavte heslo s 1~5 znaky pro zapnutí systému.

Power On Password
Nastavte heslo, když je položka Power On By Keyboard nastavena na Password (Heslo).
Stiskněte <Enter> na této položce a nastavte heslo s až 5 znaky a poté stiskněte <Enter> pro potvrzení. Chcete-li systém zapnout, zadejte heslo a stiskněte <Enter>.
Poznámka: Chcete-li heslo zrušit, stiskněte <Enter> na této položce. Když budete vyzváni k zadání hesla, stiskněte <Enter> znovu bez zadání hesla pro vymazání nastavení hesla.

Power On By Mouse
Umožňuje zapnout systém událostí probuzení myši PS/2.
Poznámka: Chcete-li používat tuto funkci, potřebujete napájecí zdroj ATX, který poskytuje alespoň 1 A na vodiči +5VSB.

Disabled	Tato funkce je zakázána. (Výchozí)
Move	Pohybem myši zapnete systém.
Double Click	Dvojitým kliknutím levým tlačítkem myši zapnete systém.

ErP
Určuje, zda má systém spotřebovávat nejméně energie ve stavu S5 (vypnuto). (Výchozí: Zakázáno)
Poznámka: Pokud je tato položka nastavena na Enabled (Povoleno), následující funkce nebudou k dispozici: Obnovení alarmem, probuzení událostí PME, zapnutí myší, zapnutí klávesnicí a probuzení přes LAN.

Soft-Off by PWR-BTTN
Konfiguruje způsob vypnutí počítače v režimu MS-DOS pomocí tlačítka napájení.

Instant-Off	Stiskněte tlačítko napájení a systém se okamžitě vypne. (Výchozí)
Delay 4 Sec.	Stiskněte a podržte tlačítko napájení po dobu 4 sekund pro vypnutí systému. Pokud je tlačítko napájení stisknuto kratší dobu než 4 sekundy, systém přejde do režimu spánku.

Power Loading
Povoluje nebo zakazuje umělou zátěž. Pokud je napájecí zdroj při nízké zátěži, aktivuje se samočinná ochrana, která způsobí jeho vypnutí nebo selhání. Pokud k tomu dojde, nastavte možnost Enabled (Povoleno). Auto (Automaticky) umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto (Automaticky))
Resume by Alarm
Určuje, zda se má systém zapnout v požadovaný čas. (Výchozí: Zakázáno)
Pokud je povoleno, nastavte datum a čas následujícím způsobem:
Wake up day (Den probuzení): Zapněte systém v určitý čas každý den nebo v určitý den v měsíci.
Wake up hour/minute/second (Hodina/minuta/sekunda probuzení): Nastavte čas, kdy se má systém automaticky zapnout.
Poznámka: Při používání této funkce se vyhněte nedostatečnému vypnutí z operačního systému nebo odpojení napájení ze sítě, jinak nastavení nemusí být účinná.
RC6(Render Standby)
Umožňuje určit, zda má integrovaná grafika přejít do pohotovostního režimu, aby se snížila spotřeba energie. (Výchozí: Povoleno)

Save & Exit

Save & Exit Setup
Stiskněte <Enter> na této položce a vyberte Yes (Ano). Tímto se uloží změny do paměti CMOS a ukončí se program nastavení systému BIOS. Vyberte No (Ne) nebo stiskněte <Esc> pro návrat do hlavní nabídky nastavení systému BIOS.
Exit Without Saving
Stiskněte <Enter> na této položce a vyberte Yes (Ano). Tímto se ukončí nastavení systému BIOS bez uložení změn provedených v nastavení systému BIOS do paměti CMOS. Vyberte No (Ne) nebo stiskněte <Esc> pro návrat do hlavní nabídky nastavení systému BIOS.
Load Optimized Defaults
Stiskněte <Enter> na této položce a vyberte Yes (Ano) pro načtení optimálních výchozích nastavení systému BIOS. Výchozí nastavení systému BIOS pomáhají systému pracovat v optimálním stavu. Vždy načtěte optimalizované výchozí hodnoty po aktualizaci systému BIOS nebo po vymazání hodnot CMOS.
Boot Override
Umožňuje vybrat zařízení pro okamžité spuštění. Stiskněte <Enter> na zařízení, které vyberete, a vyberte Yes (Ano) pro potvrzení. Váš systém se automaticky restartuje a spustí z tohoto zařízení.
Save Profiles
Tato funkce umožňuje uložit aktuální nastavení systému BIOS do profilu. Můžete vytvořit až 8 profilů a uložit je jako Setup Profile 1 (Profil nastavení 1) ~ Setup Profile 8 (Profil nastavení 8). Pro dokončení stiskněte <Enter>. Nebo můžete vybrat Select File in HDD/FDD/USB (Vybrat soubor na HDD/FDD/USB) pro uložení profilu do paměťového zařízení.
Load Profiles
Pokud se váš systém stane nestabilním a načetli jste výchozí nastavení systému BIOS, můžete použít tuto funkci k načtení nastavení systému BIOS z dříve vytvořeného profilu bez potíží s opětovnou konfigurací nastavení systému BIOS. Nejprve vyberte profil, který chcete načíst, a poté stiskněte <Enter> pro dokončení. Můžete vybrat Select File in HDD/FDD/USB (Vybrat soubor na HDD/FDD/USB) pro zadání dříve vytvořeného profilu z paměťového zařízení nebo načtení profilu automaticky vytvořeného systémem BIOS, například vrácení nastavení systému BIOS na poslední nastavení, které fungovalo správně (poslední známý dobrý záznam).

Instalace ovladačů

Před instalací ovladačů nejprve nainstalujte operační systém. (Následující pokyny používají jako příklad operační systém Windows 10.)
Po instalaci operačního systému vložte disk s ovladači základní desky do optické jednotky. Klikněte na zprávu "Klepnutím zvolíte, co se má s tímto diskem stát" v pravém horním rohu obrazovky a vyberte "Spustit Run.exe." (Nebo přejděte do Tento počítač, dvakrát klikněte na optickou jednotku a spusťte program Run.exe.)

"Xpress Install" (Xpress instalace) automaticky prohledá váš systém a poté vypíše všechny ovladače, které se doporučuje nainstalovat. Můžete kliknout na tlačítko Xpress Install a "Xpress Install" (Xpress instalace) nainstaluje všechny vybrané ovladače. Nebo klikněte na ikonu šipky pro individuální instalaci ovladačů, které potřebujete.
