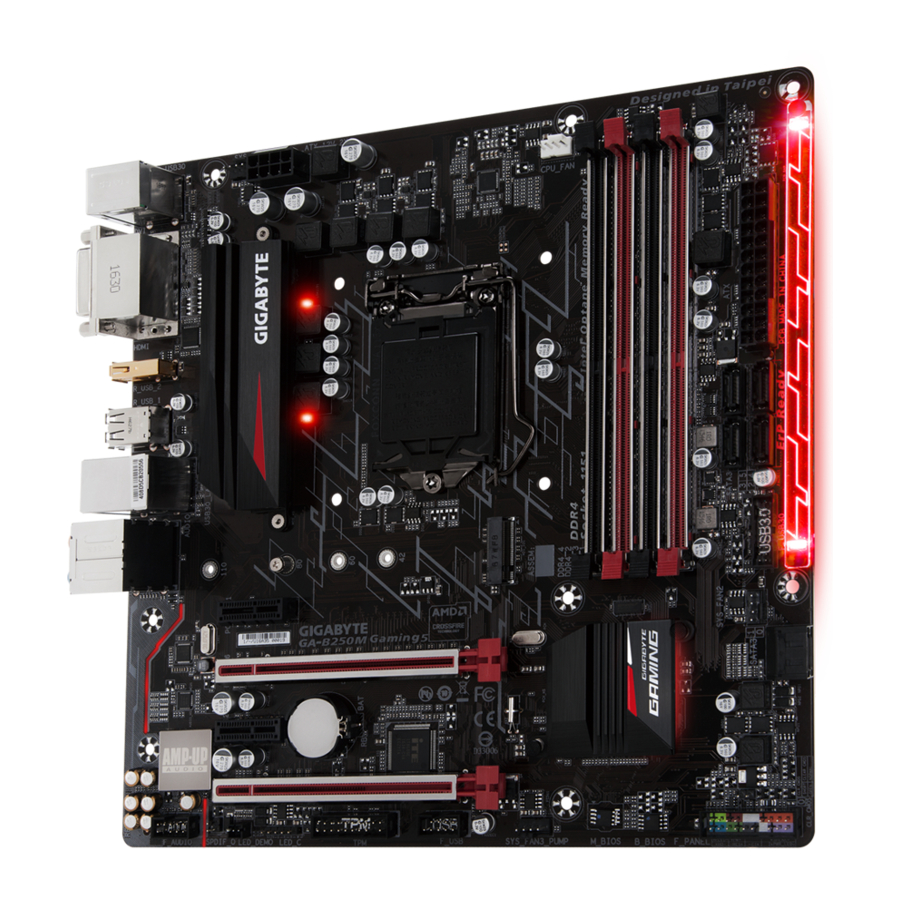

GIGABYTE GA-B250M-Gaming 5 - Manuale della scheda madre

Identificazione della revisione della scheda madre

Il numero di revisione sulla tua scheda madre ha questo aspetto: "REV: X.X.". Ad esempio, "REV: 1.0" significa che la revisione della scheda madre è la 1.0. Controlla la revisione della tua scheda madre prima di aggiornare il BIOS, i driver o quando cerchi informazioni tecniche.

Esempio:

Layout della scheda madre

Contenuto della confezione

• Scheda madre GA-B250M-Gaming
• Disco driver della scheda madre
• Manuale dell'utente
• Quattro cavi SATA
• Schermo I/O

* Il contenuto della confezione sopra riportato è solo a scopo di riferimento e gli articoli reali dipenderanno dalla confezione del prodotto che si ottiene.
Il contenuto della confezione è soggetto a modifiche senza preavviso.

Installazione hardware

Precauzioni per l'installazione

La scheda madre contiene numerosi circuiti e componenti elettronici delicati che possono danneggiarsi a causa di scariche elettrostatiche (ESD). Prima dell'installazione, leggere attentamente il manuale dell'utente e seguire queste procedure:

• Prima dell'installazione, assicurarsi che lo chassis sia adatto alla scheda madre.
• Prima dell'installazione, non rimuovere o rompere l'adesivo S/N (numero di serie) della scheda madre o l'adesivo di garanzia fornito dal rivenditore. Questi adesivi sono necessari per la convalida della garanzia.
• Rimuovere sempre l'alimentazione CA scollegando il cavo di alimentazione dalla presa di corrente prima di installare o rimuovere la scheda madre o altri componenti hardware.
• Quando si collegano componenti hardware ai connettori interni sulla scheda madre, assicurarsi che siano collegati saldamente e in modo sicuro.
• Quando si maneggia la scheda madre, evitare di toccare i conduttori o i connettori metallici.
• È meglio indossare un cinturino da polso antistatico (ESD) quando si maneggiano componenti elettronici come una scheda madre, una CPU o una memoria. Se non si dispone di un cinturino da polso ESD, mantenere le mani asciutte e toccare prima un oggetto metallico per eliminare l'elettricità statica.
• Prima di installare la scheda madre, posizionarla sopra un tappetino antistatico o all'interno di un contenitore schermato elettrostaticamente.
• Prima di collegare o scollegare il cavo di alimentazione dalla scheda madre, assicurarsi che l'alimentatore sia stato spento.
• Prima di accendere l'alimentazione, assicurarsi che la tensione di alimentazione sia stata impostata in base allo standard di tensione locale.
• Prima di utilizzare il prodotto, verificare che tutti i cavi e i connettori di alimentazione dell'hardware siano collegati.
• Per evitare danni alla scheda madre, non consentire alle viti di entrare in contatto con il circuito della scheda madre o i suoi componenti.
• Assicurarsi che non vi siano viti o componenti metallici rimasti posizionati sulla scheda madre o all'interno del case del computer.
• Non posizionare il sistema informatico su una superficie irregolare.
• Non posizionare il sistema informatico in un ambiente umido o ad alta temperatura.
• L'accensione del computer durante il processo di installazione può causare danni ai componenti del sistema e danni fisici all'utente.
• In caso di incertezza su qualsiasi fase dell'installazione o in caso di problemi relativi all'uso del prodotto, consultare un tecnico informatico certificato.
• Se si utilizza un adattatore, una prolunga o una ciabatta, assicurarsi di consultare le istruzioni di installazione e/o messa a terra.

Specifiche del prodotto

CPU	Supporto per processori Intel ® Core ™ i7 di settima e sesta generazione/processori Intel ® Core ™ i5/processori Intel ® Core ™ i3/processori Intel ® Pentium ®/processori Intel ® Celeron ® nel package LGA1151 (Visita il sito web di GIGABYTE per l'elenco di supporto CPU più recente.) La cache L3 varia in base alla CPU
Chipset	Chipset Intel ® B250 Express
Memoria	4 x socket DDR4 DIMM che supportano fino a 64 GB di memoria di sistema * A causa di una limitazione del sistema operativo Windows a 32 bit, quando sono installati più di 4 GB di memoria fisica, la dimensione effettiva della memoria visualizzata sarà inferiore alla dimensione della memoria fisica installata. Architettura di memoria a doppio canale Supporto per moduli di memoria DDR4 2400/2133 MHz Supporto per moduli di memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funzionano in modalità non-ECC) Supporto per moduli di memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Supporto per moduli di memoria Extreme Memory Profile (XMP) * Per supportare la memoria a 2400 MHz o XMP, è necessario installare un processore di settima generazione. (Visita il sito web di GIGABYTE per le velocità di memoria e i moduli di memoria supportati più recenti.)
Grafica Integrata	Processore grafico integrato - Supporto per grafica HD Intel ®: 1 x porta DVI-D, che supporta una risoluzione massima di 1920x1200@60 Hz * La porta DVI-D non supporta la connessione D-Sub tramite adattatore. 1 x porta HDMI, che supporta una risoluzione massima di 4096x2160@24 Hz * Supporto per la versione HDMI 1.4. Memoria condivisa massima di 1 GB
Audio	Codec Realtek ® ALC1220 Audio ad alta definizione 2/4/5.1/7.1 canali Supporto per uscita S/PDIF
LAN	Chip LAN Intel ® GbE (10/100/1000 Mbit)
Slot di espansione	1 x slot PCI Express x16, funzionante a x16 (PCIEX16) * Per prestazioni ottimali, se deve essere installata solo una scheda grafica PCI Express, assicurarsi di installarla nello slot PCIEX16. 1 x slot PCI Express x16, funzionante a x4 (PCIEX4) 2 x slot PCI Express x1 (Tutti gli slot PCI Express sono conformi allo standard PCI Express 3.0.)
Tecnologia Multi-Graphics	Supporto per tecnologie AMD Quad-GPU CrossFireX ™ e 2-Way AMD CrossFire ™
Interfaccia di archiviazione	Chipset: 1 x connettore M.2 (Socket 3, chiave M, tipo 2242/2260/2280/22110 SATA e supporto SSD PCIe x4/x2) 6 x connettori SATA 6Gb/s * Fare riferimento a "Connettori interni" per le note di installazione per i connettori M.2 e SATA.
USB	Chipset: 6 x porte USB 3.1 Gen 1 (4 porte sul pannello posteriore, 2 porte disponibili tramite l'header USB interno) 5 x porte USB 2.0/1.1 (3 porte sul pannello posteriore, 2 porte disponibili tramite l'header USB interno)
Connettori interni	1 x connettore di alimentazione principale ATX a 24 pin 1 x connettore di alimentazione ATX 12V a 8 pin 1 x connettore M.2 Socket 3 6 x connettori SATA 6Gb/s 1 x header per ventola CPU 2 x header per ventole di sistema 1 x header per ventola di sistema/pompa di raffreddamento a liquido 1 x header del pannello frontale 1 x header audio del pannello frontale 1 x header USB 3.1 Gen 1 1 x header USB 2.0/1.1 1 x header di uscita S/PDIF 1 x header Trusted Platform Module (TPM) 1 x header del cavo di estensione della striscia LED RGB (RGBW) 1 x ponticello Clear CMOS
Connettori del pannello posteriore	1 x porta tastiera/mouse PS/2 1 x porta DVI-D 1 x porta HDMI 4 x porte USB 3.1 Gen 1 3 x porte USB 2.0/1.1 1 x porta RJ-45 1 x connettore di uscita S/PDIF ottico 5 x jack audio (Uscita altoparlante centrale/subwoofer, Uscita altoparlante posteriore, Line In, Line Out, Mic In)
Controller I/O	Chip controller I/O iTE ®
Monitoraggio hardware	Rilevamento della tensione Rilevamento della temperatura Rilevamento della velocità della ventola Avviso di surriscaldamento Avviso di guasto della ventola Controllo della velocità della ventola * La funzione di controllo della velocità della ventola (pompa) supportata dipenderà dalla ventola (pompa) installata.
BIOS	2 x flash da 64 Mbit Uso del BIOS AMI UEFI con licenza Supporto per DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Caratteristiche uniche	Supporto per APP Center * Le applicazioni disponibili in APP Center possono variare in base al modello della scheda madre. Anche le funzioni supportate di ciascuna applicazione possono variare a seconda delle specifiche della scheda madre. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Supporto per 3TB+ Unlock Supporto per Q-Flash Supporto per Xpress Install
Software in dotazione	Norton ® Internet Security (versione OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Sistema operativo	Supporto per Windows 10/8.1 a 64 bit Supporto per Windows 7 a 32 bit/64 bit * I sistemi operativi supportati possono variare a seconda del modello del processore. * Scaricare "Windows USB Installation Tool" dal sito web di GIGABYTE e installarlo prima di installare Windows 7.
Fattore di forma	Fattore di forma Micro ATX; 24,4 cm x 24,4 cm

* GIGABYTE si riserva il diritto di apportare modifiche alle specifiche del prodotto e alle informazioni relative al prodotto senza preavviso.

Visitare il sito web di GIGABYTE per gli elenchi di supporto di CPU, moduli di memoria, SSD e dispositivi M.2.

Visitare la pagina Support\Utility List (Supporto\Elenco utilità) sul sito web di GIGABYTE per scaricare l'ultima versione delle app.

Installazione della CPU

Leggere le seguenti linee guida prima di iniziare a installare la CPU:

• Assicurarsi che la scheda madre supporti la CPU. (Visitare il sito web di GIGABYTE per l'elenco di supporto CPU più recente.)
• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare la CPU per evitare danni all'hardware.
• Individuare il pin uno della CPU. La CPU non può essere inserita se orientata in modo errato. (Oppure è possibile individuare le tacche su entrambi i lati della CPU e i tasti di allineamento sul socket della CPU.)
• Applicare uno strato uniforme e sottile di grasso termico sulla superficie della CPU.
• Non accendere il computer se il dissipatore della CPU non è installato, altrimenti potrebbero verificarsi surriscaldamento e danni alla CPU.
• Impostare la frequenza host della CPU in base alle specifiche della CPU. Non è raccomandato che la frequenza del bus di sistema sia impostata oltre le specifiche hardware poiché non soddisfa i requisiti standard per le periferiche. Se si desidera impostare la frequenza oltre le specifiche standard, farlo in base alle specifiche hardware, inclusi CPU, scheda grafica, memoria, disco rigido, ecc.

Installazione della CPU

Individuare i tasti di allineamento sul socket della CPU della scheda madre e le tacche sulla CPU.

Non rimuovere il coperchio del socket della CPU prima di inserire la CPU. Potrebbe staccarsi automaticamente dalla piastra di carico durante il processo di reinserimento della leva dopo aver inserito la CPU.

Visitare il sito web di GIGABYTE per i dettagli sull'installazione hardware.

Installazione della memoria

Leggere le seguenti linee guida prima di iniziare a installare la memoria:

• Assicurarsi che la scheda madre supporti la memoria. Si raccomanda di utilizzare memorie della stessa capacità, marca, velocità e chip. (Visitare il sito web di GIGABYTE per le velocità di memoria e i moduli di memoria supportati più recenti.)
• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare la memoria per evitare danni all'hardware.
• I moduli di memoria hanno un design a prova di errore. Un modulo di memoria può essere installato solo in una direzione. Se non si riesce a inserire la memoria, cambiare la direzione.

Configurazione della memoria Dual Channel

Questa scheda madre fornisce quattro socket di memoria e supporta la tecnologia Dual Channel. Dopo che la memoria è stata installata, il BIOS rileverà automaticamente le specifiche e la capacità della memoria. L'abilitazione della modalità di memoria Dual Channel raddoppierà la larghezza di banda della memoria originale.

I quattro socket di memoria sono divisi in due canali e ogni canale ha due socket di memoria come segue:

Canale A: DDR4_2, DDR4_4
Canale B: DDR4_1, DDR4_3

Tabella delle configurazioni di memoria Dual Channel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Moduli	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Moduli	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Nessuna memoria)

A causa delle limitazioni della CPU, leggere le seguenti linee guida prima di installare la memoria in modalità Dual Channel.

1. La modalità Dual Channel non può essere abilitata se è installato un solo modulo di memoria.
2. Quando si abilita la modalità Dual Channel con due o quattro moduli di memoria, si raccomanda di utilizzare memorie della stessa capacità, marca, velocità e chip.

Installazione di una scheda di espansione

Leggere le seguenti linee guida prima di iniziare a installare una scheda di espansione:

• Assicurarsi che la scheda madre supporti la scheda di espansione. Leggere attentamente il manuale fornito con la scheda di espansione.
• Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di installare una scheda di espansione per evitare danni all'hardware.

Connettori del pannello posteriore

1. Porta PS/2 per tastiera/mouse
   Utilizzare questa porta per collegare un mouse o una tastiera PS/2.
2. Porta USB 3.1 Gen 1
   La porta USB 3.1 Gen 1 supporta la specifica USB 3.1 Gen 1 ed è compatibile con la specifica USB 2.0. È possibile collegare un DAC USB a questa porta o utilizzare questa porta per dispositivi USB.
3. Porta DVI-D ^(Nota)
   La porta DVI-D è conforme alla specifica DVI-D e supporta una risoluzione massima di 1920x1200@60 Hz (le risoluzioni effettive supportate dipendono dal monitor utilizzato). Collegare a questa porta un monitor che supporta la connessione DVI-D.
4. Porta HDMI
   La porta HDMI è conforme a HDCP e supporta i formati Dolby TrueHD e DTS HD Master Audio. Supporta anche l'uscita audio LPCM a 8 canali fino a 192KHz/16bit. È possibile utilizzare questa porta per collegare il monitor supportato da HDMI. La risoluzione massima supportata è 4096x2160@24 Hz, ma le risoluzioni effettive supportate dipendono dal monitor utilizzato.

   Dopo aver installato il dispositivo HDMI, assicurarsi di impostare il dispositivo di riproduzione audio predefinito su HDMI. (Il nome dell'elemento può variare a seconda del sistema operativo.)
5. Porta USB 2.0/1.1
   La porta USB supporta la specifica USB 2.0/1.1. Utilizzare questa porta per dispositivi USB. È possibile collegare un DAC USB a questa porta o utilizzare questa porta per dispositivi USB.
6. Porta USB 2.0/1.1
   La porta USB supporta la specifica USB 2.0/1.1. Utilizzare questa porta per dispositivi USB.
7. Porta LAN RJ-45
   La porta LAN Gigabit Ethernet fornisce una connessione Internet con una velocità dati fino a 1 Gbps. Di seguito sono descritti gli stati dei LED della porta LAN.

   LED di connessione/velocità:

   Stato	Descrizione
   Arancione	Velocità dati di 1 Gbps
   Verde	Velocità dati di 100 Mbps
   Spento	Velocità dati di 10 Mbps

   LED di attività:

   Stato	Descrizione
   Lampeggiante	È in corso la trasmissione o la ricezione di dati
   Acceso	Non è in corso la trasmissione o la ricezione di dati

8. Porta USB 3.1 Gen 1
   La porta USB 3.1 Gen 1 supporta la specifica USB 3.1 Gen 1 ed è compatibile con la specifica USB 2.0. Utilizzare questa porta per dispositivi USB.

(Nota) La porta DVI-D non supporta la connessione D-Sub tramite adattatore.

9. Uscita altoparlante centrale/subwoofer
   Utilizzare questo jack audio per collegare gli altoparlanti centrale/subwoofer in una configurazione audio a 5.1/7.1 canali.
10. Uscita altoparlante posteriore
    Questo jack può essere utilizzato per collegare gli altoparlanti posteriori in una configurazione audio a 4/5.1/7.1 canali.
11. Connettore di uscita S/PDIF ottico
    Questo connettore fornisce l'uscita audio digitale a un sistema audio esterno che supporta l'audio digitale ottico. Prima di utilizzare questa funzione, assicurarsi che il sistema audio fornisca un connettore di ingresso audio digitale ottico.
12. Ingresso linea (Line In)
    Il jack di ingresso linea. Utilizzare questo jack audio per dispositivi di ingresso linea come un'unità ottica, un walkman, ecc.
13. Uscita linea (Line Out)
    Utilizzare questo jack audio per cuffie o altoparlanti a 2 canali. Questo jack può essere utilizzato per collegare gli altoparlanti anteriori in una configurazione audio a 4/5.1/7.1 canali.
14. Ingresso microfono (Mic In)
    Il jack di ingresso microfono.

Se si desidera installare un altoparlante laterale, è necessario riassegnare il jack di ingresso linea o di ingresso microfono all'uscita altoparlante laterale tramite il driver audio. Visitare il sito web di GIGABYTE per ulteriori informazioni sul software.

•
  Quando si rimuove il cavo collegato a un connettore del pannello posteriore, rimuovere prima il cavo dal proprio dispositivo e quindi rimuoverlo dalla scheda madre.
• Quando si rimuove il cavo, estrarlo diritto dal connettore. Non farlo oscillare lateralmente per evitare un cortocircuito elettrico all'interno del connettore del cavo.

Connettori Interni

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Leggere le seguenti linee guida prima di collegare dispositivi esterni:

• Innanzitutto, assicurarsi che i dispositivi siano conformi ai connettori a cui si desidera collegarli.
• Prima di installare i dispositivi, assicurarsi di spegnere i dispositivi e il computer. Scollegare il cavo di alimentazione dalla presa di corrente per evitare danni ai dispositivi.
• Dopo aver installato il dispositivo e prima di accendere il computer, assicurarsi che il cavo del dispositivo sia saldamente collegato al connettore sulla scheda madre.

ATX_12V_2X4/ATX (Connettore di alimentazione 2x4 12V e connettore di alimentazione principale 2x12)
Con l'uso del connettore di alimentazione, l'alimentatore può fornire energia stabile sufficiente a tutti i componenti sulla scheda madre. Prima di collegare il connettore di alimentazione, assicurarsi innanzitutto che l'alimentatore sia spento e che tutti i dispositivi siano installati correttamente. Il connettore di alimentazione possiede un design a prova di errore. Collegare il cavo di alimentazione al connettore di alimentazione nell'orientamento corretto. Il connettore di alimentazione a 12 V fornisce principalmente alimentazione alla CPU. Se il connettore di alimentazione a 12 V non è collegato, il computer non si avvierà.

Per soddisfare i requisiti di espansione, si consiglia di utilizzare un alimentatore in grado di sopportare un elevato consumo energetico (500 W o superiore). Se si utilizza un alimentatore che non fornisce la potenza richiesta, il risultato può portare a un sistema instabile o non avviabile.

ATX_12V_2X4:

N. pin	Definizione	N. pin	Definizione
1	GND (Solo per 2x4-pin 12V)	5	+12V (Solo per 2x4-pin 12V)
2	GND (Solo per 2x4-pin 12V)	6	+12V (Solo per 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

N. pin	Definizione	N. pin	Definizione
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Solo per 2x12-pin ATX)	23	+5V (Solo per 2x12-pin ATX)
12	3.3V (Solo per 2x12-pin ATX)	24	GND (Solo per 2x12-pin ATX)

CPU_FAN/SYS_FAN1/2 (Connettori Ventola)
Tutti i connettori della ventola su questa scheda madre sono a 4 pin. La maggior parte dei connettori della ventola possiede un design di inserimento a prova di errore. Quando si collega un cavo della ventola, assicurarsi di collegarlo nell'orientamento corretto (il filo del connettore nero è il filo di terra). La funzione di controllo della velocità richiede l'uso di una ventola con design di controllo della velocità della ventola. Per una dissipazione del calore ottimale, si consiglia di installare una ventola di sistema all'interno dello chassis.

CPU_FAN/SYS_FAN1

SYS_FAN2

N. pin	Definizione
1	GND
2	Controllo della velocità di tensione
3	Rilevamento
4	Controllo della velocità PWM

•
  Assicurarsi di collegare i cavi della ventola ai connettori della ventola per evitare che la CPU e il sistema si surriscaldino. Il surriscaldamento può causare danni alla CPU o il sistema potrebbe bloccarsi.
• Questi connettori della ventola non sono blocchi jumper di configurazione. Non posizionare un cappuccio jumper sui connettori.

SYS_FAN3_PUMP (Connettore ventola di sistema/pompa di raffreddamento a liquido)
Il connettore ventola/pompa è a 4 pin e possiede un design di inserimento a prova di errore. La maggior parte dei connettori della ventola possiede un design di inserimento a prova di errore. Quando si collega un cavo della ventola, assicurarsi di collegarlo nell'orientamento corretto (il filo del connettore nero è il filo di terra). La funzione di controllo della velocità richiede l'uso di una ventola con design di controllo della velocità della ventola. Per una dissipazione del calore ottimale, si consiglia di installare una ventola di sistema all'interno dello chassis. Il connettore fornisce anche il controllo della velocità per una pompa di raffreddamento a liquido, fare riferimento al capitolo "BIOS Setup" (Configurazione del BIOS), "M.I.T.", per ulteriori informazioni

N. pin	Definizione
1	GND
2	Controllo della velocità di tensione
3	Rilevamento
4	Controllo della velocità PWM

SATA3 0/1/2/3/4/5 (Connettori SATA 6Gb/s)
I connettori SATA sono conformi allo standard SATA 6Gb/s e sono compatibili con gli standard SATA 3Gb/s e SATA 1.5Gb/s. Ogni connettore SATA supporta un singolo dispositivo SATA.

N. pin	Definizione
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Per abilitare l'hot-plug per le porte SATA, fare riferimento al capitolo "BIOS Setup" (Configurazione del BIOS), "Peripherals\SATA And RST Configuration" (Periferiche\Configurazione SATA e RST), per ulteriori informazioni.

BAT (Batteria)
La batteria fornisce alimentazione per mantenere i valori (come le configurazioni del BIOS, la data e l'ora) nel CMOS quando il computer è spento. Sostituire la batteria quando la tensione della batteria scende a un livello basso, altrimenti i valori del CMOS potrebbero non essere accurati o potrebbero essere persi.

È possibile cancellare i valori del CMOS rimuovendo la batteria:

1. Spegnere il computer e scollegare il cavo di alimentazione.
2. Rimuovere delicatamente la batteria dal supporto della batteria e attendere un minuto. (Oppure utilizzare un oggetto metallico come un cacciavite per toccare i terminali positivo e negativo del supporto della batteria, cortocircuitandoli per 5 secondi.)
3. Sostituire la batteria.
4. Collegare il cavo di alimentazione e riavviare il computer.

•
  Spegnere sempre il computer e scollegare il cavo di alimentazione prima di sostituire la batteria.
• Sostituire la batteria con una equivalente. Pericolo di esplosione se la batteria viene sostituita con un modello errato.
• Contattare il luogo di acquisto o il rivenditore locale se non si è in grado di sostituire la batteria da soli o se non si è certi del modello della batteria.
• Quando si installa la batteria, notare l'orientamento del lato positivo (+) e del lato negativo (-) della batteria (il lato positivo deve essere rivolto verso l'alto).
• Le batterie usate devono essere smaltite in conformità con le normative ambientali locali.

SPDIF_O (Connettore di uscita S/PDIF)
Questo connettore supporta l'uscita S/PDIF digitale e collega un cavo audio digitale S/PDIF (fornito dalle schede di espansione) per l'uscita audio digitale dalla scheda madre a determinate schede di espansione come schede grafiche e schede audio. Ad esempio, alcune schede grafiche potrebbero richiedere l'uso di un cavo audio digitale S/PDIF per l'uscita audio digitale dalla scheda madre alla scheda grafica se si desidera collegare un display HDMI alla scheda grafica e avere contemporaneamente l'uscita audio digitale dal display HDMI. Per informazioni sul collegamento del cavo audio digitale S/PDIF, leggere attentamente il manuale della scheda di espansione.

N. pin	Definizione
1	SPDIFO
2	GND

M2Q_32G (Connettore M.2 Socket 3)
Il connettore M.2 supporta SSD M.2 SATA e SSD M.2 PCIe.

Seguire i passaggi seguenti per installare correttamente un SSD M.2 nel connettore M.2.

Passo 1:
Utilizzare un cacciavite per allentare la vite e il dado dalla scheda madre. Individuare il foro di montaggio corretto per l'SSD M.2 da installare e quindi avvitare prima il dado.

Passo 2:
Far scorrere l'SSD M.2 nel connettore ad angolo.

Passo 3:
Premere l'SSD M.2 verso il basso e quindi fissarlo con la vite.

Selezionare il foro corretto per l'SSD M.2 da installare e riavvitare la vite e il dado.

Avvisi di installazione per i connettori M2Q_32G e SATA:
A causa del numero limitato di linee fornite dal Chipset, la disponibilità dei connettori SATA potrebbe essere influenzata dal tipo di dispositivo installato nel connettore M2Q_32G. Il connettore M2Q_32G condivide la larghezza di banda con il connettore SATA3 5. Fare riferimento alla tabella seguente per i dettagli.

Tipo di SSD/Connettore M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
No M.2 SSD Installed

: Available (Disponibile),
: Not available (Non disponibile)

F_PANEL (Header del pannello frontale)
Collegare l'interruttore di alimentazione, l'interruttore di reset, l'altoparlante, l'interruttore/sensore di intrusione dello chassis e l'indicatore di stato del sistema sullo chassis a questo header secondo le assegnazioni dei pin sottostanti. Notare i pin positivi e negativi prima di collegare i cavi.

• PLED/PWR_LED (Power LED, Giallo/Viola):
  Si collega all'indicatore di stato dell'alimentazione sul pannello frontale dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED è spento quando il sistema è in stato di sospensione S3/S4 o spento (S5).

Stato del sistema	LED
S0	On (Acceso)
S3/S4/S5	Off (Spento)

• PW (Power Switch, Rosso):
  Si collega all'interruttore di alimentazione sul pannello frontale dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore di alimentazione (fare riferimento al capitolo "BIOS Setup", "Power", per ulteriori informazioni).
• SPEAK (Speaker, Arancione):
  Si collega all'altoparlante sul pannello frontale dello chassis. Il sistema segnala lo stato di avvio del sistema emettendo un codice acustico. Si sentirà un singolo breve segnale acustico se non viene rilevato alcun problema all'avvio del sistema.
• HD (Hard Drive Activity LED, Blu):
  Si collega al LED di attività del disco rigido sul pannello frontale dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.
• RES (Reset Switch, Verde):
  Si collega all'interruttore di reset sul pannello frontale dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce a eseguire un riavvio normale.
• CI (Chassis Intrusion Header, Grigio):
  Si collega all'interruttore/sensore di intrusione dello chassis sullo chassis che può rilevare se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con un interruttore/sensore di intrusione dello chassis.
• NC (Arancione): Nessuna connessione.

Il design del pannello frontale può variare a seconda dello chassis. Un modulo del pannello frontale è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività del disco rigido, altoparlante ecc. Quando si collega il modulo del pannello frontale dello chassis a questo header, assicurarsi che le assegnazioni dei fili e le assegnazioni dei pin corrispondano correttamente.

F_AUDIO (Header audio del pannello frontale)
L'header audio del pannello frontale supporta l'audio Intel High Definition (HD) e l'audio AC'97. È possibile collegare il modulo audio del pannello frontale dello chassis a questo header. Assicurarsi che le assegnazioni dei fili del connettore del modulo corrispondano alle assegnazioni dei pin dell'header della scheda madre. Un collegamento errato tra il connettore del modulo e l'header della scheda madre impedirà al dispositivo di funzionare o addirittura lo danneggerà.

Per l'audio HD del pannello frontale:

N. pin	Definizione
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	No Pin (Nessun pin)
9	LINE2_L
10	Sense

Per l'audio AC'97 del pannello frontale:

N. pin	Definizione
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	No Pin (Nessun pin)
9	Line Out (L)
10	NC

•
  L'header audio del pannello frontale supporta l'audio HD per impostazione predefinita.
• I segnali audio saranno presenti contemporaneamente sia sulle connessioni audio del pannello frontale che su quelle del pannello posteriore.
• Alcuni chassis forniscono un modulo audio del pannello frontale che ha connettori separati su ciascun filo anziché una singola spina. Per informazioni sul collegamento del modulo audio del pannello frontale che ha diverse assegnazioni dei fili, contattare il produttore dello chassis.

F_USB30 (Header USB 3.1 Gen 1)
L'header è conforme alle specifiche USB 3.1 Gen 1 e USB 2.0 e può fornire due porte USB. Per l'acquisto del pannello frontale opzionale da 3,5" che fornisce due porte USB 3.1 Gen 1, contattare il rivenditore locale.

N. pin	Definizione	N. pin	Definizione
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin (Nessun pin)

F_USB (Header USB 2.0/1.1)
L'header è conforme alle specifiche USB 2.0/1.1. Ciascun header USB può fornire due porte USB tramite una staffa USB opzionale. Per l'acquisto della staffa USB opzionale, contattare il rivenditore locale.

N. pin	Definizione	N. pin	Definizione
1	Power (5V) (Alimentazione (5V))	6	USB DY+
2	Power (5V) (Alimentazione (5V))	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin (Nessun pin)
5	USB DX+	10	NC

•
  Non collegare il cavo della staffa IEEE 1394 (2x5 pin) all'header USB 2.0/1.1.
• Prima di installare la staffa USB, assicurarsi di spegnere il computer e scollegare il cavo di alimentazione dalla presa di corrente per evitare danni alla staffa USB.

TPM (Header del modulo piattaforma fidata)
È possibile collegare un TPM (Trusted Platform Module) a questo header.

N. pin	Definizione	N. pin	Definizione
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin (Nessun pin)	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper Clear CMOS)
Utilizzare questo jumper per cancellare la configurazione del BIOS e ripristinare i valori CMOS ai valori predefiniti di fabbrica. Per cancellare i valori CMOS, utilizzare un oggetto metallico come un cacciavite per toccare i due pin per alcuni secondi.

Open (Aperto): Normal (Normale)

Breve: Cancella i valori CMOS

•
  Spegnere sempre il computer e scollegare il cavo di alimentazione dalla presa di corrente prima di cancellare i valori CMOS.
• Dopo il riavvio del sistema, accedere al BIOS Setup per caricare le impostazioni predefinite di fabbrica (selezionare "Load Optimized Defaults" (Carica impostazioni predefinite ottimizzate)) o configurare manualmente le impostazioni del BIOS (fare riferimento al capitolo "BIOS Setup" per le configurazioni del BIOS).

LED_C (Header del cavo di estensione della striscia LED RGB (RGBW))
L'header può essere utilizzato per collegare una striscia LED standard 5050 RGB (RGBW) (12V/G/R/B/W), con una potenza massima di 2A (12V) e una lunghezza massima di 2m.

N. pin	Definizione
1	12V
2	G
3	R
4	B
5	W

Collegare un'estremità del cavo di estensione della striscia LED RGB (RGBW) all'header e l'altra estremità alla striscia LED RGB (RGBW). Il filo nero (contrassegnato da un triangolo sulla spina) del cavo di estensione deve essere collegato al Pin 1 (12V) di questo header. Il pin 12V (contrassegnato da una freccia) sull'altra estremità del cavo di estensione deve essere allineato con il 12V della striscia LED. Prestare attenzione all'orientamento del collegamento della striscia LED; un collegamento errato può danneggiare la striscia LED.

Per informazioni su come accendere/spegnere le luci della striscia LED RGB (RGBW), fare riferimento alle istruzioni nel capitolo "BIOS Setup".

Prima di installare i dispositivi, assicurarsi di spegnere i dispositivi e il computer. Scollegare il cavo di alimentazione dalla presa di corrente per evitare danni ai dispositivi.

Configurazione del BIOS

Il BIOS (Basic Input and Output System) registra i parametri hardware del sistema nella CMOS sulla scheda madre. Le sue funzioni principali includono l'esecuzione del Power-On Self-Test (POST) durante l'avvio del sistema, il salvataggio dei parametri di sistema e il caricamento del sistema operativo, ecc. Il BIOS include un programma di configurazione del BIOS che consente all'utente di modificare le impostazioni di configurazione di base del sistema o di attivare determinate funzionalità del sistema.
Quando l'alimentazione è spenta, la batteria sulla scheda madre fornisce l'alimentazione necessaria alla CMOS per mantenere i valori di configurazione nella CMOS. Per accedere al programma di configurazione del BIOS, premere il tasto <Delete> (Canc) durante il POST quando l'alimentazione è accesa. Per aggiornare il BIOS, utilizzare GIGABYTE Q-Flash o l'utility BIOS.

• Q-Flash consente all'utente di aggiornare o eseguire il backup del BIOS in modo rapido e semplice senza accedere al sistema operativo.
• BIOS è un'utility basata su Windows che cerca e scarica l'ultima versione del BIOS da Internet e aggiorna il BIOS.

•
  Poiché il flashing del BIOS è potenzialmente rischioso, se non si riscontrano problemi utilizzando la versione corrente del BIOS, si consiglia di non effettuare il flashing del BIOS. Per eseguire il flashing del BIOS, farlo con cautela. Un flashing del BIOS inadeguato può causare malfunzionamenti del sistema.
• Si consiglia di non modificare le impostazioni predefinite (a meno che non sia necessario) per evitare instabilità del sistema o altri risultati imprevisti. Una modifica inadeguata delle impostazioni può causare il mancato avvio del sistema. In questo caso, provare a cancellare i valori CMOS e a ripristinare i valori predefiniti della scheda. (Fare riferimento alla sezione "Load Optimized Defaults" (Carica impostazioni predefinite ottimizzate) in questo capitolo o alle introduzioni del ponticello batteria/clear CMOS nel capitolo sull'installazione hardware per informazioni su come cancellare i valori CMOS.)

Schermata di avvio

La seguente schermata del logo di avvio apparirà all'avvio del computer. (Esempio di versione del BIOS: D3)

Esistono due diverse modalità BIOS come segue ed è possibile utilizzare il tasto <F2> per passare da una modalità all'altra. La modalità Classic Setup (Configurazione classica) fornisce impostazioni BIOS dettagliate. È possibile premere i tasti freccia sulla tastiera per spostarsi tra le voci e premere <Enter> (Invio) per accettare o accedere a un sottomenu. Oppure è possibile utilizzare il mouse per selezionare la voce desiderata. La modalità Easy Mode (Modalità facile) consente agli utenti di visualizzare rapidamente le informazioni di sistema correnti o di apportare modifiche per prestazioni ottimali. In Easy Mode (Modalità facile), è possibile utilizzare il mouse per spostarsi tra le voci di configurazione.

•
  Quando il sistema non è stabile come al solito, selezionare la voce Load Optimized Defaults (Carica impostazioni predefinite ottimizzate) per impostare il sistema sui valori predefiniti.
• I menu di configurazione del BIOS descritti in questo capitolo sono solo a scopo di riferimento e possono differire in base alla versione del BIOS.

M.I.T.

La stabilità del sistema con le impostazioni di overclock/sovratensione effettuate dipende dalle configurazioni generali del sistema. Un overclock/sovratensione eseguito in modo errato può danneggiare la CPU, il chipset o la memoria e ridurre la durata utile di questi componenti. Questa pagina è destinata solo agli utenti esperti e si consiglia di non modificare le impostazioni predefinite per evitare l'instabilità del sistema o altri risultati imprevisti. (Una modifica inadeguata delle impostazioni può causare il mancato avvio del sistema. In questo caso, cancellare i valori CMOS e ripristinare i valori predefiniti della scheda.)

• Impostazioni avanzate della frequenza (Advanced Frequency Settings)
  • Valore clock host (Host Clock Value)
    Visualizza la frequenza operativa corrente del clock host.
  • Rapporto slice grafica (Graphics Slice Ratio) ^(Nota)
    Consente di impostare il rapporto slice grafica (Graphics Slice Ratio).
  • Rapporto UnSlice grafica (Graphics UnSlice Ratio) ^(Nota)
    Consente di impostare il rapporto UnSlice grafica (Graphics UnSlice Ratio).
  • Rapporto clock CPU (CPU Clock Ratio)
    Consente di modificare il rapporto di clock per la CPU installata. L'intervallo regolabile dipende dalla CPU installata.
  • Frequenza CPU (CPU Frequency)
    Visualizza la frequenza operativa corrente della CPU.
• Impostazioni avanzate core CPU (Advanced CPU Core Settings)
  • Rapporto clock CPU, Frequenza CPU (CPU Clock Ratio, CPU Frequency)
    Le impostazioni di cui sopra sono sincrone a quelle presenti nelle stesse voci del menu Impostazioni avanzate della frequenza (Advanced Frequency Settings).
  • Offset AVX (AVX Offset) ^(Nota)
    L'offset AVX è l'offset negativo del rapporto AVX.

(Nota) Questa voce è presente solo quando si installa una CPU che supporta questa funzione. Per maggiori informazioni sulle caratteristiche uniche delle CPU Intel^®, visitare il sito web di Intel.

• Rapporto Uncore (Uncore Ratio)
  Consente di impostare il rapporto Uncore della CPU. L'intervallo regolabile dipende dalla CPU utilizzata.
• Frequenza Uncore (Uncore Frequency)
  Visualizza la frequenza Uncore corrente della CPU.
• Override rapporto flessibile CPU (CPU Flex Ratio Override)
  Abilita o disabilita il rapporto flessibile della CPU (CPU Flex Ratio). Il rapporto di clock massimo della CPU si baserà sul valore Impostazioni rapporto flessibile CPU (CPU Flex Ratio Settings) se Rapporto clock CPU (CPU Clock Ratio) è impostato su Auto. (Predefinito: Disabilitato)
• Impostazioni rapporto flessibile CPU (CPU Flex Ratio Settings)
  Consente di impostare il rapporto flessibile della CPU (CPU Flex Ratio). L'intervallo regolabile può variare a seconda della CPU.
• Tecnologia Intel(R) Turbo Boost ^(Nota)
  Consente di stabilire se abilitare la tecnologia Intel ® CPU Turbo Boost. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Rapporto Turbo (Turbo Ratio) ^(Nota)
  Consente di impostare i rapporti Turbo della CPU per un numero diverso di core attivi. Auto imposta i rapporti Turbo della CPU in base alle specifiche della CPU. (Predefinito: Auto)
• TDP limite di potenza (Watt) / Tempo limite di potenza (Power Limit TDP (Watts) / Power Limit Time)
  Consente di impostare il limite di potenza per la modalità CPU Turbo e il tempo necessario per operare al limite di potenza specificato. Se il valore specificato viene superato, la CPU ridurrà automaticamente la frequenza del core per ridurre la potenza. Auto imposta il limite di potenza in base alle specifiche della CPU. (Predefinito: Auto)
• Limite corrente core (Ampere) (Core Current Limit (Amps))
  Consente di impostare un limite di corrente per la modalità CPU Turbo. Quando la corrente della CPU supera il limite di corrente specificato, la CPU ridurrà automaticamente la frequenza del core per ridurre la corrente. Auto imposta il limite di potenza in base alle specifiche della CPU. (Predefinito: Auto)
• N. di core CPU abilitati (No. of CPU Cores Enabled) (Nota)
  Consente di selezionare il numero di core CPU da abilitare in una CPU multi-core Intel ® (il numero di core CPU può variare a seconda della CPU). Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Tecnologia Hyper-Threading (Hyper-Threading Technology) (Nota)
  Consente di stabilire se abilitare la tecnologia multi-threading quando si utilizza un Intel che supporta questa funzione. Questa funzione funziona solo per i sistemi operativi che supportano la modalità multi-processore. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Tecnologia Intel(R) Speed Shift (Intel® Speed Shift Technology) ^(Nota)
  Abilita o disabilita la tecnologia Intel^® Speed Shift. L'abilitazione di questa funzione consente al processore di aumentare più rapidamente la sua frequenza operativa e quindi migliora la reattività del sistema. (Predefinito: Disabilitato)
• Arresto avanzato CPU (C1E) (CPU Enhanced Halt (C1E)) ^(Nota)
  Abilita o disabilita la funzione di arresto avanzato della CPU Intel ® (C1E), una funzione di risparmio energetico della CPU nello stato di arresto del sistema. Quando è abilitata, la frequenza e la tensione del core della CPU vengono ridotte durante lo stato di arresto del sistema per diminuire il consumo energetico. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Supporto stato C3 (C3 State Support) ^(Nota)
  Consente di stabilire se consentire alla CPU di entrare in modalità C3 nello stato di arresto del sistema. Quando è abilitata, la frequenza e la tensione del core della CPU vengono ridotte durante lo stato di arresto del sistema per diminuire il consumo energetico. Lo stato C3 è uno stato di risparmio energetico più avanzato rispetto a C1. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)

(Nota) Questa voce è presente solo quando si installa una CPU che supporta questa funzione. Per maggiori informazioni sulle caratteristiche uniche delle CPU Intel^®, visitare il sito web di Intel.

• Supporto stato C6/C7 (C6/C7 State Support) ^{(Nota 1)}
  Consente di stabilire se consentire alla CPU di entrare in modalità C6/C7 nello stato di arresto del sistema. Quando è abilitata, la frequenza e la tensione del core della CPU vengono ridotte durante lo stato di arresto del sistema per diminuire il consumo energetico. Lo stato C6/C7 è uno stato di risparmio energetico più avanzato rispetto a C3. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Supporto stato C8 (C8 State Support) ^{(Nota 1)}
  Consente di stabilire se consentire alla CPU di entrare in modalità C8 nello stato di arresto del sistema. Quando è abilitata, la frequenza e la tensione del core della CPU vengono ridotte durante lo stato di arresto del sistema per diminuire il consumo energetico. Lo stato C8 è uno stato di risparmio energetico più avanzato rispetto a C6/C7. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Limite stato C pacchetto (Package C State Limit) ^{(Nota 1)}
  Consente di specificare il limite di stato C per il processore. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Monitor termico CPU (CPU Thermal Monitor) ^{(Nota 1)}
  Abilita o disabilita la funzione di monitoraggio termico Intel ®, una funzione di protezione dal surriscaldamento della CPU. Quando è abilitata, la frequenza e la tensione del core della CPU vengono ridotte quando la CPU è surriscaldata. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Funzione CPU EIST (CPU EIST Function) ^{(Nota 1)}
  Abilita o disabilita la tecnologia Enhanced Intel ® Speed Step (EIST). A seconda del carico della CPU, la tecnologia Intel EIST può ridurre dinamicamente ed efficacemente la tensione e la frequenza del core della CPU per diminuire il consumo medio di energia e la produzione di calore. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Ottimizzazione tensione (Voltage Optimization)
  Consente di stabilire se abilitare l'ottimizzazione della tensione per ridurre il consumo energetico. (Predefinito: Disabilitato)
• RSR
  Consente di stabilire se abbassare automaticamente il rapporto turbo della CPU se la tensione/temperatura della CPU è troppo alta. (Predefinito: Abilitato)
• Prefetcher hardware (Hardware Prefetcher)
  Consente di stabilire se abilitare il prefetcher hardware per prelevare dati e istruzioni dalla memoria nella cache. (Predefinito: Abilitato)
• Prefetch linea cache adiacente (Adjacent Cache Line Prefetch)
  Consente di stabilire se abilitare il meccanismo di prefetch della linea cache adiacente che consente al processore di recuperare la linea cache richiesta e la linea cache successiva. (Predefinito: Abilitato)
• Profilo memoria estremo (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Nota 2)}
  Consente al BIOS di leggere i dati SPD sul/i modulo/i di memoria XMP per migliorare le prestazioni della memoria quando è abilitato.

  Disabilitato (Disabled)	Disabilita questa funzione. (Predefinito)
  Profilo1 (Profile1)	Utilizza le impostazioni del Profilo 1.
  Profilo2 (Profile2) (Nota 2)	Utilizza le impostazioni del Profilo 2.

• Moltiplicatore memoria di sistema (System Memory Multiplier)
  Consente di impostare il moltiplicatore della memoria di sistema. Auto imposta il moltiplicatore della memoria in base ai dati SPD della memoria. (Predefinito: Auto)

(Nota 1) Questa voce è presente solo quando si installa una CPU che supporta questa funzionalità. Per maggiori informazioni sulle caratteristiche uniche delle CPU Intel^®, visitare il sito web di Intel.
(Nota 2) Questa voce è presente solo quando si installa una CPU e un modulo di memoria che supportano questa funzionalità.

• Memory Odd Ratio (100/133 or 200/266)
  Consente di regolare manualmente il clock di riferimento della memoria. (Predefinito: Auto)
• Memory Frequency (MHz) (Frequenza della memoria (MHz))
• Il primo valore di frequenza della memoria è la normale frequenza operativa della memoria utilizzata; il secondo è la frequenza della memoria che viene regolata automaticamente in base alle impostazioni di System Memory Multiplier.

• Advanced Memory Settings (Impostazioni avanzate della memoria)
  • Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
    Le impostazioni sopra indicate sono sincronizzate con quelle presenti nelle stesse voci del menu Advanced Frequency Settings.
  • Memory Boot Mode ^(Note) (Modalità di avvio della memoria)
    Fornisce metodi di rilevamento e training della memoria.

    Auto	Consente al BIOS di configurare automaticamente questa impostazione. (Predefinito)
    Normal	Il BIOS esegue automaticamente il training della memoria. Si prega di notare che se il sistema diventa instabile o non avviabile, provare a cancellare i valori CMOS e ripristinare la scheda ai valori predefiniti. (Fare riferimento alle introduzioni del ponticello batteria/clear CMOS nel capitolo Hardware Installation per sapere come cancellare i valori CMOS.)
    Enable Fast Boot (Abilita avvio rapido)	Salta il rilevamento e il training della memoria in alcuni criteri specifici per un avvio più rapido della memoria.
    Disable Fast Boot(Disabilita avvio rapido)	Rileva e addestra la memoria ad ogni singolo avvio.

  • Memory Enhancement Settings (Impostazioni di miglioramento della memoria)
    Fornisce diverse impostazioni di miglioramento delle prestazioni della memoria: Normal (prestazioni di base), Relax OC, Enhanced Stability e Enhanced Performance. (Predefinito: Normal)
  • Memory Timing Mode (Modalità di temporizzazione della memoria)
    Manual e Advanced Manual consentono di configurare Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving e le impostazioni di temporizzazione della memoria sottostanti. Le opzioni sono: Auto (predefinito), Manual, Advanced Manual.
  • Profile DDR Voltage (Tensione DDR del profilo)
    Quando si utilizza un modulo di memoria non-XMP o Extreme Memory Profile (X.M.P.) è impostato su Disabled, il valore viene visualizzato in base alle specifiche della memoria. Quando Extreme Memory Profile (X.M.P.) è impostato su Profile1 o Profile2, il valore viene visualizzato in base ai dati SPD sulla memoria XMP.
  • Memory Multiplier Tweaker (Ottimizzatore del moltiplicatore di memoria)
    Fornisce diversi livelli di auto-tuning della memoria. (Predefinito: Auto)
  • Channel Interleaving (Interleaving dei canali)
    Abilita o disabilita l'interleaving dei canali di memoria. Enabled consente al sistema di accedere contemporaneamente a diversi canali della memoria per aumentare le prestazioni e la stabilità della memoria. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
  • Rank Interleaving (Interleaving dei rank)
    Abilita o disabilita l'interleaving dei rank di memoria. Enabled consente al sistema di accedere contemporaneamente a diversi rank della memoria per aumentare le prestazioni e la stabilità della memoria. Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)

(Note) Questo elemento è presente solo quando si installa una CPU e un modulo di memoria che supportano questa funzionalità.

• Channel A/B Memory Sub Timings
  Questo sottomenu fornisce impostazioni di temporizzazione della memoria per ciascun canale di memoria. Le rispettive schermate di impostazione della temporizzazione sono configurabili solo quando Memory Timing Mode è impostato su Manual (Manuale) o Advanced Manual (Manuale avanzato). Nota: il sistema potrebbe diventare instabile o non avviarsi dopo aver apportato modifiche alle temporizzazioni della memoria. In tal caso, ripristinare i valori predefiniti della scheda caricando i valori predefiniti ottimizzati o cancellando i valori CMOS.
• Advanced Voltage Settings (Impostazioni avanzate di voltaggio)
• Advanced Power Settings (Impostazioni avanzate di alimentazione)
  • CPU Vcore Loadline Calibration
    Consente di configurare la calibrazione della Load-Line per la tensione Vcore della CPU. La selezione di un livello più alto mantiene la tensione Vcore della CPU più coerente con quella impostata nel BIOS in condizioni di carico elevato. Auto consente al BIOS di configurare automaticamente questa impostazione e imposta la tensione seguendo le specifiche di Intel. (Default: Auto)
  • VAXG Loadline Calibration
    Consente di configurare la calibrazione della Load-Line per la tensione VAXG della CPU. La selezione di un livello più alto mantiene la tensione VAXG della CPU più coerente con quella impostata nel BIOS in condizioni di carico elevato. Auto consente al BIOS di configurare automaticamente questa impostazione e imposta la tensione seguendo le specifiche di Intel. (Default: Auto)
• CPU Core Voltage Control
  Questa sezione fornisce opzioni di controllo della tensione della CPU.
• Chipset Voltage Control
  Questa sezione fornisce opzioni di controllo della tensione del Chipset.
• DRAM Voltage Control
  Questa sezione fornisce opzioni di controllo della tensione della memoria.
• PC Health Status (Stato di salute del PC)
  • Reset Case Open Status

    Disabled (Disabilitato)	Mantiene o cancella la registrazione dello stato di intrusione dello chassis precedente. (Default)
    Enabled (Abilitato)	Cancella la registrazione dello stato di intrusione dello chassis precedente e il campo Case Open mostrerà "No" al successivo avvio.

  • Case Open
    Visualizza lo stato di rilevamento del dispositivo di rilevamento dell'intrusione dello chassis collegato all'header CI della scheda madre. Se il coperchio dello chassis del sistema viene rimosso, questo campo mostrerà "Yes" (Sì), altrimenti mostrerà "No". Per cancellare la registrazione dello stato di intrusione dello chassis, impostare Reset Case Open Status su Enabled (Abilitato), salvare le impostazioni nel CMOS e quindi riavviare il sistema.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Visualizza le tensioni correnti del sistema.
• Miscellaneous Settings (Impostazioni varie)
  • Max Link Speed
    Consente di impostare la modalità di funzionamento degli slot PCI Express su Gen 1, Gen 2 o Gen 3. La modalità di funzionamento effettiva è soggetta alle specifiche hardware di ciascuno slot. Auto consente al BIOS di configurare automaticamente questa impostazione. (Default: Auto)
  • 3DMark01 Enhancement
    Consente di determinare se migliorare le prestazioni di alcuni benchmark legacy. (Default: Disabled (Disabilitato))
• Smart Fan 5 Settings & Monitor
  Consente di selezionare un target da monitorare e di apportare ulteriori modifiche. (Default: CPU FAN)
  • Fan Speed Control (Controllo della velocità della ventola)

    Normal (Normale)	Consente alla ventola di funzionare a velocità diverse in base alla temperatura. È possibile regolare la velocità della ventola con System Information Viewer in base alle proprie esigenze di sistema. (Default)
    Silent (Silenzioso)	Consente alla ventola di funzionare a basse velocità.
    Manual (Manuale)	Consente di controllare la velocità della ventola nel grafico della curva.
    Full Speed (Massima velocità)	Consente alla ventola di funzionare alla massima velocità.

  • Fan Control Use Temperature Input
    Consente di selezionare la temperatura di riferimento per il controllo della velocità della ventola.
  • Temperature Interval
    Consente di selezionare l'intervallo di temperatura per la modifica della velocità della ventola.
  • Fan/Pump Control Mode

    Auto	Consente al BIOS di rilevare automaticamente il tipo di ventola/pompa installata e imposta la modalità di controllo ottimale. (Default)
    Voltage (Voltaggio)	La modalità Voltage (Voltaggio) è consigliata per una ventola/pompa a 3 pin.
    PWM	La modalità PWM è consigliata per una ventola/pompa a 4 pin.

  • Fan Speed
    Visualizza le velocità correnti della ventola/pompa.
  • Temperature Warning Control
    Imposta la soglia di avviso per la temperatura. Quando la temperatura supera la soglia, il BIOS emetterà un suono di avviso. Le opzioni sono: Disabled (Disabilitato) (predefinito), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Fan/Pump Fail Warning
    Consente al sistema di emettere un suono di avviso se la ventola/pompa non è collegata o non funziona. Controllare le condizioni della ventola/pompa o il collegamento della ventola/pompa quando si verifica questo problema. (Default: Disabled (Disabilitato))

Sistema

Questa sezione fornisce informazioni sul modello della tua scheda madre e sulla versione del BIOS. Puoi anche selezionare la lingua predefinita utilizzata dal BIOS e impostare manualmente l'ora di sistema.

• Access Level (Livello di accesso)
  Visualizza il livello di accesso corrente a seconda del tipo di protezione con password utilizzata. (Se non è impostata alcuna password, il valore predefinito verrà visualizzato come Administrator (Amministratore).) Il livello Administrator (Amministratore) ti consente di apportare modifiche a tutte le
  impostazioni del BIOS; il livello User (Utente) ti consente solo di apportare modifiche a determinate impostazioni del BIOS, ma non a tutte.
• System Language (Lingua di sistema)
  Seleziona la lingua predefinita utilizzata dal BIOS.
• System Date (Data di sistema)
  Imposta la data di sistema. Il formato della data è settimana (sola lettura), mese, data e anno. Utilizza <Enter> per passare tra i campi Mese, Data e Anno e utilizza il tasto <Page Up> o <Page Down> per impostare il valore desiderato.
• System Time (Ora di sistema)
  Imposta l'ora di sistema. Il formato dell'ora è ora, minuto e secondo. Ad esempio, l'1 p.m. è 13:00:00. Utilizza <Enter> per passare tra i campi Ora, Minuto e Secondo e utilizza il tasto <Page Up> o <Page Down> per impostare il valore desiderato.

BIOS

• Bootup NumLock State (Stato NumLock all'avvio)
  Abilita o disabilita la funzione Numlock sul tastierino numerico della tastiera dopo il POST. (Predefinito: On (Attivato))
• Security Option (Opzione di sicurezza)
  Specifica se è richiesta una password ogni volta che il sistema si avvia, o solo quando si accede al BIOS Setup (Configurazione BIOS). Dopo aver configurato questa voce, imposta le password nella voce Administrator Password/User Password (Password amministratore/Password utente).

  Setup	È richiesta una password solo per accedere al programma BIOS Setup (Configurazione BIOS). È richiesta una password per avviare il sistema e per accedere al BIOS Setup (Configurazione BIOS)
  System	È richiesta una password per avviare il sistema e per accedere al programma BIOS Setup (Configurazione BIOS). (Predefinito)

• Full Screen LOGO Show (Mostra logo a schermo intero)
  Ti consente di determinare se visualizzare il logo GIGABYTE all'avvio del sistema. Disabled (Disabilitato) salta il logo GIGABYTE all'avvio del sistema. (Predefinito: Enabled (Abilitato))
• Boot Option Priorities (Priorità opzioni di avvio)
  Specifica l'ordine di avvio generale dai dispositivi disponibili. I dispositivi di archiviazione rimovibili che supportano il formato GPT saranno preceduti dalla stringa "UEFI:" nell'elenco dei dispositivi di avvio. Per avviare da un sistema operativo che supporta il partizionamento GPT, seleziona il dispositivo preceduto dalla stringa "UEFI:". Oppure, se desideri installare un sistema operativo che supporta il partizionamento GPT come Windows 7 a 64 bit, seleziona l'unità ottica che contiene il disco di installazione di Windows 7 a 64 bit ed è preceduta dalla stringa "UEFI:".
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Priorità BBS unità disco rigido/unità CD/DVD ROM/unità floppy/dispositivo di rete)
  Specifica l'ordine di avvio per un tipo di dispositivo specifico, come dischi rigidi, unità ottiche, unità floppy e dispositivi che supportano la funzione Boot from LAN (Avvio da LAN), ecc. Premi <Enter> su questa voce per accedere al sottomenu che presenta i dispositivi dello stesso tipo che sono connessi. Questa voce è presente solo se è installato almeno un dispositivo per questo tipo.
• Fast Boot (Avvio rapido)
  Abilita o disabilita Fast Boot (Avvio rapido) per abbreviare il processo di avvio del sistema operativo. Ultra Fast (Ultra rapido) offre la velocità di avvio più elevata. (Predefinito: Disabled (Disabilitato))
• SATA Support (Supporto SATA)

  All Sata Devices	Tutti i dispositivi SATA sono funzionali nel sistema operativo e durante il POST. (Predefinito)
  Last Boot HDD Only	Ad eccezione dell'unità di avvio precedente, tutti i dispositivi SATA sono disabilitati prima che il processo di avvio del sistema operativo sia completato.

  Questa voce è configurabile solo quando Fast Boot (Avvio rapido) è impostato su Enabled (Abilitato) o Ultra Fast (Ultra rapido).
• VGA Support (Supporto VGA)
  Ti consente di selezionare quale tipo di sistema operativo avviare.

  Auto	Abilita solo la legacy option ROM.
  EFI Driver	Abilita la EFI option ROM. (Predefinito)

  Questa voce è configurabile solo quando Fast Boot (Avvio rapido) è impostato su Enabled (Abilitato) o Ultra Fast (Ultra rapido).
• USB Support (Supporto USB)

  Disabled	Tutti i dispositivi USB sono disabilitati prima che il processo di avvio del sistema operativo sia completato.
  Full Initial	Tutti i dispositivi USB sono funzionali nel sistema operativo e durante il POST.
  Partial Initial	Parte dei dispositivi USB sono disabilitati prima che il processo di avvio del sistema operativo sia completato. (Predefinito)

  Questa voce è configurabile solo quando Fast Boot (Avvio rapido) è impostato su Enabled (Abilitato). Questa funzione è disabilitata quando Fast Boot (Avvio rapido) è impostato su Ultra Fast (Ultra rapido).
• PS2 Devices Support (Supporto dispositivi PS2)

  Disabled	Tutti i dispositivi PS/2 sono disabilitati prima che il processo di avvio del sistema operativo sia completato.
  Enabled	Tutti i dispositivi PS/2 sono funzionali nel sistema operativo e durante il POST. (Predefinito)

  Questa voce è configurabile solo quando Fast Boot (Avvio rapido) è impostato su Enabled (Abilitato). Questa funzione è disabilitata quando Fast Boot (Avvio rapido) è impostato su Ultra Fast (Ultra rapido).

• NetWork Stack Driver Support (Supporto driver stack di rete)

  Disabled	Disabilita l'avvio dalla rete. (Predefinito)
  Enabled	Abilita l'avvio dalla rete.

  Questa voce è configurabile solo quando Fast Boot (Avvio rapido) è impostato su Enabled (Abilitato) o Ultra Fast (Ultra rapido).
• Next Boot After AC Power Loss (Avvio successivo dopo interruzione di corrente CA)

  Normal Boot	Abilita l'avvio normale al ripristino dell'alimentazione CA. (Predefinito)
  Fast Boot	Mantiene le impostazioni di Fast Boot (Avvio rapido) al ripristino dell'alimentazione CA.

  Questa voce è configurabile solo quando Fast Boot (Avvio rapido) è impostato su Enabled (Abilitato) o Ultra Fast (Ultra rapido).
• Mouse Speed (Velocità del mouse)
  Ti consente di impostare la velocità di movimento del cursore del mouse. (Predefinito: 1 X)
• Windows 8/10 Features (Funzionalità di Windows 8/10)
  Ti consente di selezionare il sistema operativo da installare. (Predefinito: Other OS (Altro sistema operativo))
• CSM Support (Supporto CSM)
  Abilita o disabilita UEFI CSM (Compatibility Support Module) per supportare un processo di avvio PC legacy.

  Enabled	Abilita UEFI CSM. (Predefinito)
  Disabled	Disabilita UEFI CSM e supporta solo il processo di avvio UEFI BIOS.

  Questa voce è configurabile solo quando Windows 8/10 Features (Funzionalità di Windows 8/10) è impostato su Windows 8/10 o Windows 8/10 WHQL.
• LAN PXE Boot Option ROM
  Ti consente di selezionare se abilitare la legacy option ROM per il controller LAN. (Predefinito: Disabled (Disabilitato)) Questa voce è configurabile solo quando CSM Support (Supporto CSM) è impostato su Enabled (Abilitato).
• Storage Boot Option Control (Controllo opzione di avvio archiviazione)
  Ti consente di selezionare se abilitare la UEFI o la legacy option ROM per il controller del dispositivo di archiviazione.

  Do not launch	Disabilita la option ROM.
  Legacy	Abilita solo la legacy option ROM. (Predefinito)
  UEFI	Abilita solo la UEFI option ROM.

  Questa voce è configurabile solo quando CSM Support (Supporto CSM) è impostato su Enabled (Abilitato).
• Other PCI Device (Altro dispositivo PCI)
  Ti consente di selezionare se abilitare la UEFI o la Legacy option ROM per il controller del dispositivo PCI diverso dai controller LAN, del dispositivo di archiviazione e grafici.

  Do not launch	Disabilita la option ROM.
  Legacy	Abilita solo la legacy option ROM.
  UEFI	Abilita solo la UEFI option ROM. (Predefinito)

  Questa voce è configurabile solo quando CSM Support (Supporto CSM) è impostato su Enabled (Abilitato).
• Administrator Password (Password amministratore)
  Ti consente di configurare una password di amministratore. Premi <Enter> su questa voce, digita la password e quindi premi <Enter>. Ti verrà richiesto di confermare la password. Digita di nuovo la password e premi <Enter>. Devi inserire la password di amministratore (o la password utente) all'avvio del sistema e quando accedi al BIOS Setup (Configurazione BIOS). A differenza della password utente, la password di amministratore ti consente di apportare modifiche a tutte le impostazioni del BIOS.
• User Password (Password utente)
  Ti consente di configurare una password utente. Premi <Enter> su questa voce, digita la password e quindi premi <Enter>. Ti verrà richiesto di confermare la password. Digita di nuovo la password e premi <Enter>. Devi inserire la password di amministratore (o la password utente) all'avvio del sistema e quando accedi al BIOS Setup (Configurazione BIOS). Tuttavia, la password utente ti consente solo di apportare modifiche a determinate impostazioni del BIOS, ma non a tutte.
  Per annullare la password, premi <Enter> sulla voce della password e, quando ti viene richiesta la password, inserisci prima quella corretta. Quando ti viene richiesta una nuova password, premi <Enter> senza inserire alcuna password. Premi di nuovo <Enter> quando ti viene richiesto di confermare. NOTA: prima di impostare la password utente, assicurati di impostare prima la password di amministratore.
• Secure Boot (Avvio protetto)
  Ti consente di abilitare o disabilitare Secure Boot (Avvio protetto) e configurare le impostazioni correlate.

Periferiche

• Initial Display Output (Uscita video iniziale)
  Specifica l'inizializzazione iniziale del display del monitor dalla scheda grafica PCI Express installata o dalla grafica integrata.

  IGFX	Imposta la grafica integrata come primo display.
  PCIe 1 Slot	Imposta la scheda grafica sullo slot PCIEX16 come primo display. (Predefinito)
  PCIe 2 Slot	Imposta la scheda grafica sullo slot PCIEX4 come primo display.

• LED_C Connect
  Abilita o disabilita le luci della striscia LED RGB (RGBW) collegata all'header LED_C sulla scheda madre. (Predefinito: Abilitato)
• RGB Fusion
  Consente di impostare la modalità di illuminazione LED per la scheda madre.

  Off	Disabilita questa funzione.
  Pulse Mode	Tutti i LED si attenuano e si illuminano contemporaneamente.
  Color Cycle	Tutti i LED scorrono simultaneamente attraverso uno spettro completo di colori.
  Static Mode	Tutti i LED emettono un singolo colore. (Predefinito)
  Flash Mode	Tutti i LED lampeggiano simultaneamente accendendosi e spegnendosi.

• Intel Platform Trust Technology (PTT)
  Abilita o disabilita la tecnologia Intel^® PTT. (Predefinito: Disabilitato)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (Tensione di uscita delle porte USB 3.1 Gen 1 sul pannello posteriore)
  Consente di aumentare la tensione di uscita delle porte USB 3.1 Gen 1 sul pannello posteriore (quelle sotto la porta tastiera/mouse PS/2) per rafforzare la stabilità del/i dispositivo/i USB.

  Normal	Mantiene la tensione di uscita originale. (Predefinito)
  Disable USB bus power	Disabilita l'alimentazione dei connettori USB. I lettori audio di fascia alta possono collegare la propria fonte di alimentazione USB esterna.
  Voltage Compensation +0.1V	Aggiunge 0.1V alla tensione di uscita originale.
  Voltage Compensation +0.2V	Aggiunge 0.2V alla tensione di uscita originale.
  Voltage Compensation +0.3V.	Aggiunge 0.3V alla tensione di uscita originale.

• OffBoard SATA Controller Configuration (Configurazione del controller SATA esterno)
  Visualizza le informazioni sul tuo SSD M.2 PCIe se installato.
• Trusted Computing (Informatica affidabile)
  Abilita o disabilita il Trusted Platform Module (TPM).
• Intel(R) Bios Guard Technology (Tecnologia di protezione del BIOS Intel(R))
  Abilita o disabilita la funzione Intel^® BIOS Guard, che protegge il BIOS da attacchi dannosi.
• Network Stack Configuration (Configurazione dello stack di rete)
  Disabilita o abilita l'avvio dalla rete per installare un sistema operativo in formato GPT, come l'installazione del sistema operativo dal server Windows Deployment Services. (Predefinito: Disabilitato)
  • Ipv4 PXE Support (Supporto PXE Ipv4)
    Abilita o disabilita il supporto IPv4 PXE. Questa voce è configurabile solo quando lo stack di rete è abilitato.
  • Ipv4 HTTP Support (Supporto HTTP Ipv4)
    Abilita o disabilita il supporto dell'avvio HTTP per IPv4. Questa voce è configurabile solo quando lo stack di rete è abilitato.
  • Ipv6 PXE Support (Supporto PXE Ipv6)
    Abilita o disabilita il supporto IPv6 PXE. Questa voce è configurabile solo quando lo stack di rete è abilitato.
  • Ipv6 HTTP Support (Supporto HTTP Ipv6)
    Abilita o disabilita il supporto dell'avvio HTTP per IPv6. Questa voce è configurabile solo quando lo stack di rete è abilitato.
  • PXE boot wait time (Tempo di attesa per l'avvio PXE)
    Consente di configurare per quanto tempo attendere prima di poter premere <Esc> per interrompere l'avvio PXE. Questa voce è configurabile solo quando lo stack di rete è abilitato. (Predefinito: 0)
  • Media detect count (Conteggio rilevamento supporti)
    Consente di impostare il numero di volte per verificare la presenza di supporti. Questa voce è configurabile solo quando lo stack di rete è abilitato. (Predefinito: 1)
• NVMe Configuration (Configurazione NVMe)
  Visualizza le informazioni sul tuo SSD M.2 NVME PCIe se installato.
• USB Configuration (Configurazione USB) & Legacy USB Support (Supporto USB legacy)
  Consente di utilizzare tastiera/mouse USB in MS-DOS. (Predefinito: Abilitato)
  • XHCI Hand-off
    Determina se abilitare la funzione XHCI Hand-off per un sistema operativo senza supporto XHCI Hand-off. (Predefinito: Disabilitato)
  • USB Mass Storage Driver Support (Supporto driver di archiviazione di massa USB)
    Abilita o disabilita il supporto per i dispositivi di archiviazione USB. (Predefinito: Abilitato)
  • Port 60/64 Emulation (Emulazione porta 60/64)
    Abilita o disabilita l'emulazione delle porte I/O 64h e 60h. Questo dovrebbe essere abilitato per il supporto legacy completo per tastiere/mouse USB in MS-DOS o in sistemi operativi che non supportano nativamente i dispositivi USB. (Predefinito: Abilitato)
  • Mass Storage Devices (Dispositivi di archiviazione di massa)
    Visualizza un elenco di dispositivi di archiviazione di massa USB collegati. Questa voce viene visualizzata solo quando è installato un dispositivo di archiviazione USB.
• SATA And RST Configuration (Configurazione SATA e RST) & SATA Controller(s) (Controller SATA)
  Abilita o disabilita i controller SATA integrati. (Predefinito: Abilitato)
  • SATA Mode Selection (Selezione modalità SATA)
    Specifica la modalità operativa dei controller SATA integrati.


    Intel RST With Intel Optane System Acceleration	Abilita il supporto della tecnologia Intel ® Optane ™ per i controller SATA.
    AHCI	Configura i controller SATA in modalità AHCI. Advanced Host Controller Interface (AHCI) è una specifica di interfaccia che consente al driver di archiviazione di abilitare funzionalità Serial ATA avanzate come Native Command Queuing e hot plug. (Predefinito)

  • Aggressive LPM Support (Supporto LPM aggressivo)
    Abilita o disabilita la funzione di risparmio energetico, ALPM (Aggressive Link Power Management), per i controller SATA del chipset. (Predefinito: Abilitato)
  • Port 0/1/2/3/4/5 (Porta 0/1/2/3/4/5)
    Abilita o disabilita ciascuna porta SATA. (Predefinito: Abilitato)
  • Hot plug
    Abilita o disabilita la capacità hot plug per ciascuna porta SATA. (Predefinito: Disabilitato)
    Configured as eSATA (Configurato come eSATA)
    Abilita o disabilita il supporto per dispositivi SATA esterni.

Chipset

• VT-d ^(Note)
  Abilita o disabilita la tecnologia di virtualizzazione Intel^® per I/O diretto. (Predefinito: Abilitato)
• Internal Graphics (Grafica interna)
  Abilita o disabilita la funzione grafica integrata. (Predefinito: Auto)
• DVMT Pre-Allocated (DVMT pre-allocato)
  Consente di impostare la dimensione della memoria grafica integrata. Le opzioni sono: 32M~1024M. (Predefinito: 32M)
• DVMT Total Gfx Mem (Memoria Gfx totale DVMT)
  Consente di allocare la dimensione della memoria DVMT della grafica integrata. Le opzioni sono: 128M, 256M, MAX. (Predefinito: 256M)
• Audio Controller (Controller audio)
  Abilita o disabilita la funzione audio integrata. (Predefinito: Abilitato)
  Se si desidera installare una scheda audio aggiuntiva di terze parti invece di utilizzare l'audio integrato, impostare questa voce su Disabilitato.
• PCH LAN Controller (Controller LAN PCH)
  Abilita o disabilita la funzione LAN integrata. (Predefinito: Abilitato)
  Se si desidera installare una scheda di rete aggiuntiva di terze parti invece di utilizzare la LAN integrata, impostare questa voce su Disabled (Disabilitato).
• Wake on LAN Enable (Abilita Wake on LAN)
  Abilita o disabilita la funzione Wake on LAN. (Predefinito: Abilitato)
• High Precision Timer (Timer ad alta precisione)
  Abilita o disabilita High Precision Event Timer (HPET) nel sistema operativo. (Predefinito: Abilitato)
• IOAPIC 24-119 Entries (Voci IOAPIC 24-119)
  Abilita o disabilita questa funzione. (Predefinito: Abilitato)

(Note) Questa voce è presente solo quando si installa una CPU che supporta questa funzione. Per ulteriori informazioni sulle caratteristiche uniche delle CPU Intel^®, visitare il sito Web di Intel.

Alimentazione

• Platform Power Management (Gestione dell'alimentazione della piattaforma)
  Abilita o disabilita la funzione Active State Power Management (ASPM). (Predefinito: Disabilitato)
• PEG ASPM
  Consente di configurare la modalità ASPM per il dispositivo collegato al bus CPU PEG. Questa voce è configurabile solo quando Platform Power Management (Gestione dell'alimentazione della piattaforma) è impostato su Enabled (Abilitato). (Predefinito: Abilitato)
• PCH ASPM
  Consente di configurare la modalità ASPM per il dispositivo collegato al bus PCI Express del chipset. Questa voce è configurabile solo quando Platform Power Management (Gestione dell'alimentazione della piattaforma) è impostato su Enabled (Abilitato). (Predefinito: Abilitato)
• DMI ASPM
  Consente di configurare la modalità ASPM sia per il lato CPU che per il lato chipset del collegamento DMI. Questa voce è configurabile solo quando Platform Power Management (Gestione dell'alimentazione della piattaforma) è impostato su Enabled (Abilitato). (Predefinito: Abilitato)
• AC BACK
  Determina lo stato del sistema dopo il ripristino dell'alimentazione da un'interruzione di corrente CA.


  Always Off (Sempre spento)	Il sistema rimane spento al ripristino dell'alimentazione CA. (Predefinito)
  Always On (Sempre acceso)	Il sistema viene acceso al ripristino dell'alimentazione CA.
  Memory (Memoria)	Il sistema ritorna al suo ultimo stato di veglia noto al ripristino dell'alimentazione CA.

• Power On By Keyboard (Accensione tramite tastiera)
  Consente di accendere il sistema tramite un evento di riattivazione della tastiera PS/2.
  Nota: per utilizzare questa funzione, è necessario un alimentatore ATX che fornisca almeno 1A sul cavo +5VSB.


  Disabled (Disabilitato)	Disabilita questa funzione. (Predefinito)
  Any Key (Qualsiasi tasto)	Premere un tasto qualsiasi per accendere il sistema.
  Keyboard 98 (Tastiera 98)	Premere il pulsante POWER sulla tastiera Windows 98 per accendere il sistema.
  Password	Impostare una password con 1~5 caratteri per accendere il sistema.

• Power On Password (Password di accensione)
  Impostare la password quando Power On By Keyboard (Accensione tramite tastiera) è impostato su Password.
  Premere <Enter> su questa voce e impostare una password con un massimo di 5 caratteri, quindi premere <Enter> per accettare. Per accendere il sistema, inserire la password e premere <Enter>.
  Nota: per annullare la password, premere <Enter> su questa voce. Quando viene richiesta la password, premere di nuovo <Enter> senza inserire la password per cancellare le impostazioni della password.
• Power On By Mouse (Accensione tramite mouse)
  Consente di accendere il sistema tramite un evento di riattivazione del mouse PS/2.
  Nota: per utilizzare questa funzione, è necessario un alimentatore ATX che fornisca almeno 1A sul cavo +5VSB.

  Disabled (Disabilitato)	Disabilita questa funzione. (Predefinito)
  Move (Muovi)	Muovere il mouse per accendere il sistema.
  Double Click (Doppio clic)	Fare doppio clic sul pulsante sinistro del mouse per accendere il sistema.

• ErP
  Determina se consentire al sistema di consumare meno energia nello stato S5 (spegnimento). (Predefinito: Disabilitato)
  Nota: quando questa voce è impostata su Enabled (Abilitato), le seguenti funzioni non saranno disponibili: Resume by Alarm (Ripristino tramite allarme), riattivazione evento PME, accensione tramite mouse, accensione tramite tastiera e Wake on LAN.
• Soft-Off by PWR-BTTN
  Configura il modo per spegnere il computer in modalità MS-DOS utilizzando il pulsante di accensione.

  Instant-Off (Spegnimento immediato)	Premere il pulsante di accensione e il sistema si spegnerà immediatamente. (Predefinito)
  Delay 4 Sec. (Ritardo di 4 secondi)	Tenere premuto il pulsante di accensione per 4 secondi per spegnere il sistema. Se il pulsante di accensione viene premuto per meno di 4 secondi, il sistema entrerà in modalità di sospensione.

• Power Loading (Caricamento alimentazione)
  Abilita o disabilita il carico fittizio. Quando l'alimentatore è a basso carico, si attiverà un'autoprotezione che ne causerà l'arresto o il guasto. In tal caso, impostare su Enabled (Abilitato). Auto consente al BIOS di configurare automaticamente questa impostazione. (Predefinito: Auto)
• Resume by Alarm (Ripristino tramite allarme)
  Determina se accendere il sistema a un'ora desiderata. (Predefinito: Disabilitato)
  Se abilitato, impostare la data e l'ora come segue:
  Wake up day (Giorno di riattivazione): accendere il sistema a un'ora specifica ogni giorno o in un giorno specifico del mese.
  Wake up hour/minute/second (Ora/minuto/secondo di riattivazione): impostare l'ora in cui il sistema verrà acceso automaticamente.
  Nota: quando si utilizza questa funzione, evitare spegnimenti inadeguati dal sistema operativo o la rimozione dell'alimentazione CA, altrimenti le impostazioni potrebbero non essere efficaci.
• RC6(Render Standby)
  Consente di determinare se consentire alla scheda grafica integrata di entrare in modalità standby per ridurre il consumo energetico. (Predefinito: Abilitato)

Save & Exit (Salva ed esci)

• Save & Exit Setup (Salva ed esci dalla configurazione)
  Premere <Enter> su questa voce e selezionare Yes (Sì). In questo modo si salvano le modifiche nel CMOS e si esce dal programma di configurazione del BIOS. Selezionare No o premere <Esc> per tornare al menu principale di configurazione del BIOS.
• Exit Without Saving (Esci senza salvare)
  Premere <Enter> su questa voce e selezionare Yes (Sì). In questo modo si esce dalla configurazione del BIOS senza salvare le modifiche apportate nella configurazione del BIOS nel CMOS. Selezionare No o premere <Esc> per tornare al menu principale di configurazione del BIOS.
• Load Optimized Defaults (Carica impostazioni predefinite ottimizzate)
  Premere <Enter> su questa voce e selezionare Yes (Sì) per caricare le impostazioni predefinite ottimali del BIOS. Le impostazioni predefinite del BIOS aiutano il sistema a funzionare in modo ottimale. Caricare sempre le impostazioni predefinite ottimizzate dopo aver aggiornato il BIOS o dopo aver cancellato i valori del CMOS.
• Boot Override (Override di avvio)
  Consente di selezionare un dispositivo da cui avviare immediatamente. Premere <Enter> sul dispositivo selezionato e selezionare Yes (Sì) per confermare. Il sistema si riavvierà automaticamente e si avvierà da quel dispositivo.
• Save Profiles (Salva profili)
  Questa funzione consente di salvare le impostazioni correnti del BIOS in un profilo. È possibile creare fino a 8 profili e salvarli come Setup Profile 1~ Setup Profile 8. Premere <Enter> per completare. Oppure è possibile selezionare Select File in HDD/FDD/USB (Seleziona file in HDD/FDD/USB) per salvare il profilo sul dispositivo di archiviazione.
• Load Profiles (Carica profili)
  Se il sistema diventa instabile e sono state caricate le impostazioni predefinite del BIOS, è possibile utilizzare questa funzione per caricare le impostazioni del BIOS da un profilo creato in precedenza, senza la necessità di riconfigurare le impostazioni del BIOS. Innanzitutto, selezionare il profilo che si desidera caricare, quindi premere <Enter> per completare. È possibile selezionare Select File in HDD/FDD/USB (Seleziona file in HDD/FDD/USB) per inserire il profilo creato in precedenza dal dispositivo di archiviazione o caricare il profilo creato automaticamente dal BIOS, ad esempio ripristinando le impostazioni del BIOS alle ultime impostazioni che funzionavano correttamente (ultimo record valido noto).

Installazione dei driver

•
  Prima di installare i driver, installare prima il sistema operativo. (Le seguenti istruzioni utilizzano Windows 10 come sistema operativo di esempio.)
• Dopo aver installato il sistema operativo, inserire il disco dei driver della scheda madre nell'unità ottica. Fare clic sul messaggio "Tap to choose what happens with this disc" (tocca per scegliere cosa succede con questo disco) nell'angolo in alto a destra dello schermo e selezionare "Run Run.exe" (Esegui Run.exe). (Oppure vai su Risorse del computer, fai doppio clic sull'unità ottica ed esegui il programma Run.exe.)

"Xpress Install" eseguirà automaticamente la scansione del sistema ed elencherà tutti i driver consigliati per l'installazione. È possibile fare clic sul pulsante Xpress Install e "Xpress Install" installerà tutti i driver selezionati. Oppure fare clic sull'icona a freccia per installare singolarmente i driver necessari.

Visitare il sito web di GIGABYTE per ulteriori informazioni sul software.

Visitare il sito web di GIGABYTE per i dettagli sulla configurazione del software audio.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica GIGABYTE GA-B250M-Gaming 5 - Manuale della scheda madre

Lingue disponibili
