Emolevyn version tunnistaminen

Emolevysi versionumero näyttää tältä: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin, ohjainten päivittämistä tai teknisen tiedon etsimistä.

Esimerkki:

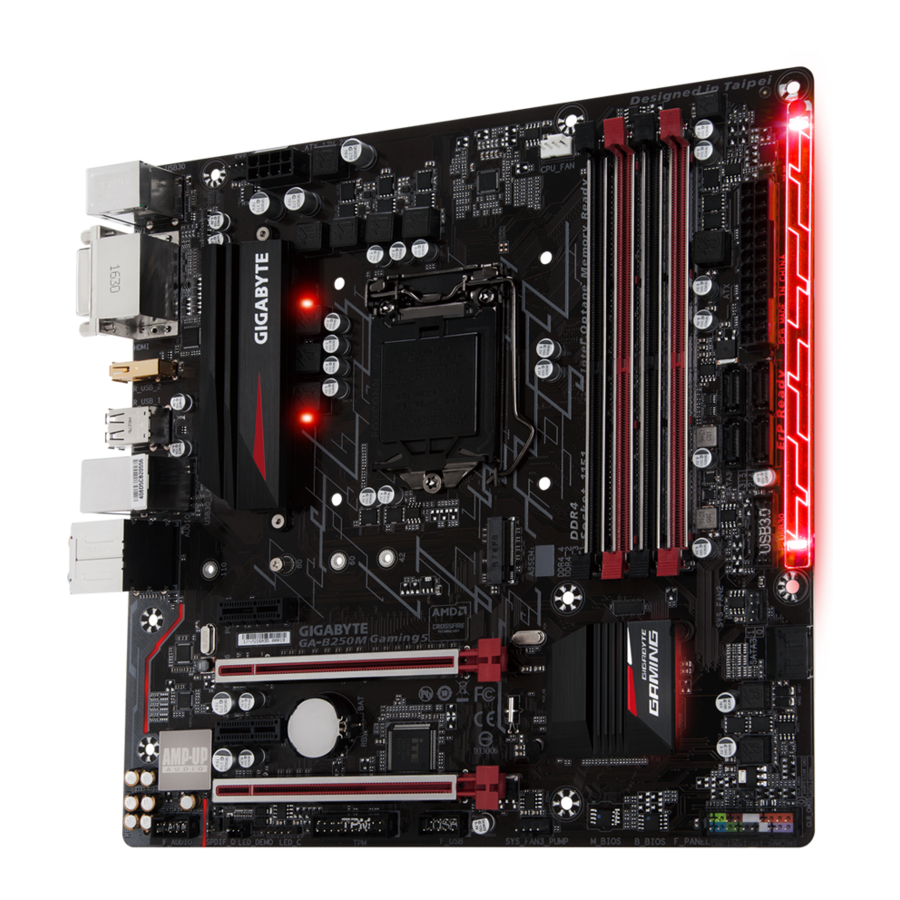

Emolevyn asettelu

Pakkauksen sisältö

GA-B250M-Gaming emolevy
Emolevyn ohjainlevy
Käyttöohje (User's Manual)
Neljä SATA-kaapelia
I/O-suojus

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat hankkimastasi tuotepakkauksesta.
Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua sähköstaattisen purkauksen (ESD) seurauksena. Ennen asennusta lue huolellisesti käyttöohje ja noudata näitä ohjeita:

Varmista ennen asennusta, että kotelo sopii emolevylle.
Älä irrota tai riko emolevyn S/N (sarjanumero) -tarraa tai takuutodistustarraa, jonka jälleenmyyjä on toimittanut, ennen asennusta. Nämä tarrat vaaditaan takuun vahvistamiseen.
Irrota aina verkkovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
Kun käsittelet emolevyä, vältä koskettamasta metallijohtoja tai -liittimiä.
On parasta käyttää sähköstaattisen purkauksen (ESD) ranneketta käsiteltäessä elektronisia komponentteja, kuten emolevyä, suoritinta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
Ennen emolevyn asentamista, aseta se antistaattiselle alustalle tai sähköstaattisesti suojattuun säiliöön.
Varmista, että virtalähde on kytketty pois päältä, ennen kuin liität tai irrotat virtalähteen kaapelin emolevystä.
Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaisesti.
Ennen tuotteen käyttöä varmista, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on kytketty.
Älä anna ruuvien koskettaa emolevyn piiriä tai sen komponentteja, jotta emolevy ei vahingoitu.
Varmista, ettei emolevylle tai tietokoneen koteloon ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
Älä aseta tietokonejärjestelmää korkeaan lämpötilaan tai kosteaan ympäristöön.
Tietokoneen virran kytkeminen asennuksen aikana voi vahingoittaa järjestelmän komponentteja ja aiheuttaa fyysisiä vammoja käyttäjälle.
Jos olet epävarma asennusvaiheista tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

CPU	Tuki 7. ja 6. sukupolven Intel ® Core ™ i7 -prosessoreille/Intel ® Core ™ i5 -prosessoreille/Intel ® Core ™ i3 -prosessoreille/Intel ® Pentium ® -prosessoreille/Intel ® Celeron ® -prosessoreille LGA1151-pakkauksessa (Katso GIGABYTE:n verkkosivuilta uusin CPU-tukiluettelo.) L3-välimuisti vaihtelee CPU:n mukaan
Chipset	Intel ® B250 Express -piirisarja
Memory	4 x DDR4 DIMM -liitäntää, jotka tukevat jopa 64 Gt:n järjestelmämuistia * Windowsin 32-bittisen käyttöjärjestelmän rajoituksen vuoksi, kun asennetaan yli 4 Gt fyysistä muistia, näytettävä todellinen muistin koko on pienempi kuin asennetun fyysisen muistin koko. Kaksikanavainen muistiarkkitehtuuri Tuki DDR4 2400/2133 MHz -muistimoduuleille Tuki ECC Un-buffered DIMM 1Rx8/2Rx8 -muistimoduuleille (toimivat ei-ECC-tilassa) Tuki ei-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 -muistimoduuleille Tuki Extreme Memory Profile (XMP) -muistimoduuleille * 2400 MHz:n tai XMP-muistin tukemiseksi on asennettava 7. sukupolven prosessori. (Katso GIGABYTE:n verkkosivuilta uusimmat tuetut muistinopeudet ja muistimoduulit.)
Onboard Graphics	Integroitu grafiikkaprosessori - Intel ® HD Graphics -tuki: 1 x DVI-D-portti, joka tukee enimmäisresoluutiota 1920x1200@60 Hz * DVI-D-portti ei tue D-Sub-liitäntää sovittimella. 1 x HDMI-portti, joka tukee enimmäisresoluutiota 4096x2160@24 Hz * HDMI 1.4 -version tuki. Suurin jaettu muisti 1 Gt
Audio	Realtek ® ALC1220 -koodekki High Definition Audio 2/4/5.1/7.1-kanavainen S/PDIF Out -tuki
LAN	Intel ® GbE LAN -siru (10/100/1000 Mbit)
Expansion Slots (Laajennuspaikat)	1 x PCI Express x16 -paikka, toimii x16-nopeudella (PCIEX16) * Optimaalisen suorituskyvyn saavuttamiseksi, jos vain yksi PCI Express -näytönohjain asennetaan, varmista, että se asennetaan PCIEX16-paikkaan. 1 x PCI Express x16 -paikka, toimii x4-nopeudella (PCIEX4) 2 x PCI Express x1 -paikkaa (Kaikki PCI Express -paikat ovat PCI Express 3.0 -standardin mukaisia.)
Multi-Graphics Technology	Tuki AMD Quad-GPU CrossFireX ™ - ja 2-Way AMD CrossFire ™ -tekniikoille
Storage Interface (Tallennusliitäntä)	Piirisarja: 1 x M.2 -liitin (Socket 3, M key, type 2242/2260/2280/22110 SATA ja PCIe x4/x2 SSD -tuki) 6 x SATA 6Gb/s -liitintä * Katso "Internal Connectors" (Sisäiset liittimet) M.2- ja SATA-liittimien asennusohjeita.
USB	Piirisarja: 6 x USB 3.1 Gen 1 -porttia (4 porttia takapaneelissa, 2 porttia saatavilla sisäisen USB-headerin kautta) 5 x USB 2.0/1.1 -porttia (3 porttia takapaneelissa, 2 porttia saatavilla sisäisen USB-headerin kautta)
Internal Connectors (Sisäiset liittimet)	1 x 24-pin ATX -päävirtaliitin 1 x 8-pin ATX 12V -virtaliitin 1 x M.2 Socket 3 -liitin 6 x SATA 6Gb/s -liitintä 1 x CPU-tuuletinliitin 2 x järjestelmätuuletinliitintä 1 x järjestelmätuuletin-/vesijäähdytyspumpun liitin 1 x etupaneelin header 1 x etupaneelin audioheader 1 x USB 3.1 Gen 1 -header 1 x USB 2.0/1.1 -header 1 x S/PDIF Out -header 1 x Trusted Platform Module (TPM) -header 1 x RGB (RGBW) LED-nauhan jatkokaapeliheader 1 x Clear CMOS -hyppyjohdin
Back Panel Connectors (Takapaneelin liittimet)	1 x PS/2-näppäimistö/hiiriportti 1 x DVI-D-portti 1 x HDMI-portti 4 x USB 3.1 Gen 1 -porttia 3 x USB 2.0/1.1 -porttia 1 x RJ-45-portti 1 x optinen S/PDIF Out -liitin 5 x audioliitäntää (keski-/subwooferkaiutinlähtö, takakaiutinlähtö, linjatulo, linjalähtö, mikrofonitulo)
I/O Controller	iTE ® I/O -ohjainsiru
Hardware Monitor (Laitteiston valvonta)	Jännitteen tunnistus Lämpötilan tunnistus Tuulettimen nopeuden tunnistus Ylikuumenemisvaroitus Tuulettimen vikaantumisvaroitus Tuulettimen nopeuden säätö * Tuulettimen (pumpun) nopeudensäätötoiminnon tuki riippuu asentamastasi tuulettimesta (pumpusta).
BIOS	2 x 64 Mbit flash Lisensoidun AMI UEFI BIOS:in käyttö DualBIOS ™ -tuki PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features (Ainutlaatuiset ominaisuudet)	APP Center -tuki * APP Centerissä saatavilla olevat sovellukset voivat vaihdella emolevyn mallin mukaan. Kunkin sovelluksen tuetut toiminnot voivat myös vaihdella emolevyn teknisten tietojen mukaan. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner 3TB+ Unlock -tuki Q-Flash -tuki Xpress Install -tuki
Bundled Software (Mukana toimitettava ohjelmisto)	Norton ® Internet Security (OEM-versio) Intel ® Optane ™ Memory Ready cFosSpeed
Operating System (Käyttöjärjestelmä)	Windows 10/8.1 64-bit -tuki Windows 7 32-bit/64-bit -tuki * Tuetut käyttöjärjestelmät voivat vaihdella prosessorimallisi mukaan. * Lataa "Windows USB Installation Tool" GIGABYTE:n verkkosivuilta ja asenna se ennen Windows 7:n asentamista.
Form Factor	Micro ATX -muotokerroin; 24,4 cm x 24,4 cm

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Vieraile GIGABYTE:n verkkosivustolla saadaksesi tukiluettelot CPU:lle, muistimoduuleille, SSD-levyille ja M.2-laitteille.

Vieraile GIGABYTE:n verkkosivuston Support\Utility List (Tuki\Apuohjelmaluettelo) -sivulla ladataksesi sovellusten uusimman version.

Suorittimen asentaminen

Lue seuraavat ohjeet ennen suorittimen asentamista:

Varmista, että emolevy tukee suoritinta. (Katso GIGABYTE:n verkkosivuilta uusin suoritintukiluettelo.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen suorittimen asentamista laitteistovaurioiden välttämiseksi.
Paikanna suorittimen nasta yksi. Suoritinta ei voi asentaa, jos se on suunnattu väärin. (Tai voit paikantaa lovet suorittimen molemmilta puolilta ja kohdistusmerkit suoritinkannasta.)
Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten ylikuumeneminen ja vauriot voivat tapahtua suorittimelle.
Aseta suorittimen isäntätaajuus suorittimen teknisten tietojen mukaisesti. Ei ole suositeltavaa, että järjestelmäväylän taajuutta asetetaan laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardivaatimusten ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen

Paikanna kohdistusmerkit emolevyn suoritinkannasta ja lovet suorittimesta.

Älä poista suoritinkannen suojusta ennen suorittimen asettamista. Se voi ponnahtaa irti kuormituslevystä automaattisesti, kun kytket vivun uudelleen suorittimen asettamisen jälkeen.

Katso lisätietoja laitteiston asennuksesta GIGABYTE:n verkkosivuilta.

Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asentamista:

Varmista, että emolevy tukee muistia. On suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia. (Katso GIGABYTE:n verkkosivuilta uusimmat tuetut muistinopeudet ja muistimoduulit.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
Muistimoduuleissa on idioottivarma rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistikokoonpano

Tässä emolevyssä on neljä muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistikaistanleveyden.

Neljä muistikantaa on jaettu kahteen kanavaan, ja jokaisessa kanavassa on kaksi muistikantaa seuraavasti:

Kanava A: DDR4_2, DDR4_4
Kanava B: DDR4_1, DDR4_3

Dual Channel -muistikokoonpanotaulukko

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduulia	- -	DS/SS	- -	DS/SS
2 moduulia	DS/SS	- -	DS/SS	- -
4 moduulia	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Ei muistia)

Suorittimen rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilassa.

Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
Kun Dual Channel -tila otetaan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää saman kapasiteetin, merkin, nopeuden ja sirujen muistia.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen laajennuskortin asentamista:

Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana tullut käyttöohje.
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Takapaneelin liittimet

PS/2-näppäimistö-/hiiriportti
Käytä tätä porttia PS/2-hiiren tai -näppäimistön liittämiseen.
USB 3.1 Gen 1 -portti
USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Voit liittää USB DAC:n tähän porttiin tai käyttää tätä porttia USB-laitteille.
DVI-D-portti^(Huom.)
DVI-D-portti on DVI-D-määrityksen mukainen ja tukee enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee DVI-D-liitäntää tähän porttiin.
HDMI-portti
HDMI-portti on HDCP-yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz/16-bittistä 8-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI-tuetun näytön liittämiseen. Suurin tuettu tarkkuus on 4096x2160@24 Hz, mutta tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä.

Kun olet asentanut HDMI-laitteen, muista asettaa oletusäänentoistolaite HDMI:ksi. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
USB 2.0/1.1 -portti
USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille. Voit liittää USB DAC:n tähän porttiin tai käyttää tätä porttia USB-laitteille.
USB 2.0/1.1 -portti
USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
RJ-45 LAN-portti
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

Yhteys-/nopeus-LED:

Tila Kuvaus

Oranssi 1 Gbps:n tiedonsiirtonopeus

Vihreä 100 Mbps:n tiedonsiirtonopeus

Pois päältä 10 Mbps:n tiedonsiirtonopeus

Aktiviteetti-LED:

Tila Kuvaus

Vilkkuu Tiedonsiirto tai -vastaanotto on käynnissä

Päällä Tiedonsiirtoa tai -vastaanottoa ei ole käynnissä
USB 3.1 Gen 1 -portti
USB 3.1 Gen 1 -portti tukee USB 3.1 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.

(Huom.) DVI-D-portti ei tue D-Sub-liitäntää sovittimella.

Keski-/subwooferkaiuttimen lähtö
Käytä tätä ääniliitäntää keski-/subwooferkaiuttimien liittämiseen 5.1/7.1-kanavaisessa äänikokoonpanossa.
Takakaiuttimen lähtö
Tätä liitäntää voidaan käyttää takakaiuttimien liittämiseen 4/5.1/7.1-kanavaisessa äänikokoonpanossa.
Optinen S/PDIF-lähtöliitin
Tämä liitin tarjoaa digitaalisen äänilähdön ulkoiseen äänijärjestelmään, joka tukee digitaalista optista ääntä. Ennen kuin käytät tätä ominaisuutta, varmista, että äänijärjestelmässäsi on optinen digitaalinen äänituloliitin.
Linjatulo
Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
Linjalähtö
Käytä tätä ääniliitäntää kuulokkeille tai 2-kanavaiselle kaiuttimelle. Tätä liitäntää voidaan käyttää etukaiuttimien liittämiseen 4/5.1/7.1-kanavaisessa äänikokoonpanossa.
Mikrofonitulo
Mikrofonituloliitäntä.

Jos haluat asentaa sivukaiuttimen, sinun on määritettävä joko linjatulo- tai mikrofonituloliitäntä uudelleen sivukaiuttimen lähdöksi ääniohjaimen kautta. Katso lisätietoja ohjelmistosta GIGABYTE:n verkkosivuilta.

Kun irrotat kaapelin, joka on liitetty takapaneelin liittimeen, irrota ensin kaapeli laitteestasi ja irrota se sitten emolevystä.
Kun irrotat kaapelin, vedä se suoraan ulos liittimestä. Älä keinuta sitä sivulta toiselle, jotta kaapelin liittimen sisällä ei synny oikosulkua.

Sisäiset liittimet

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

ATX_12V_2X4/ATX (2x4 12V virtaliitin ja 2x12 päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää riittävästi vakaata virtaa kaikille emolevyn komponenteille. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on idioottivarma rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa. 12 V:n virtaliitin syöttää pääasiassa virtaa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tuota vaadittavaa tehoa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

ATX_12V_2X4:

Pinni nro.	Määritelmä	Pinni nro.	Määritelmä
1	GND (vain 2x4-nastaiselle 12 V:lle)	5	+12V (vain 2x4-nastaiselle 12 V:lle)
2	GND (vain 2x4-nastaiselle 12 V:lle)	6	+12V (vain 2x4-nastaiselle 12 V:lle)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pinni nro.	Määritelmä	Pinni nro.	Määritelmä
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (vain 2x12-nastaiselle ATX:lle)	23	+5V (vain 2x12-nastaiselle ATX:lle)
12	3.3V (vain 2x12-nastaiselle ATX:lle)	24	GND (vain 2x12-nastaiselle ATX:lle)

CPU_FAN/SYS_FAN1/2 (tuuletinliittimet)
Kaikki tämän emolevyn tuuletinliittimet ovat 4-nastaisia. Useimmissa tuuletinliittimissä on idioottivarma asennus. Kun liität tuulettimen kaapelia, varmista, että liität sen oikeassa asennossa (musta liitinkaapeli on maadoituskaapeli). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätö. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

CPU_FAN/SYS_FAN1

SYS_FAN2

Pinni nro.	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

Muista liittää tuulettimen kaapelit tuuletinliittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
Nämä tuuletinliittimet eivät ole konfigurointihyppylohkoja. Älä aseta hyppyjohtimen kantta liittimiin.

SYS_FAN3_PUMP (järjestelmätuuletin/vesijäähdytyspumpun liitin)
Tuuletin-/pumppuliitin on 4-nastainen ja siinä on idioottivarma asennus. Useimmissa tuuletinliittimissä on idioottivarma asennus. Kun liität tuulettimen kaapelia, varmista, että liität sen oikeassa asennossa (musta liitinkaapeli on maadoituskaapeli). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätö. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään. Liitin tarjoaa myös nopeudensäädön vesijäähdytyspumpulle, katso lisätietoja luvusta "BIOS Setup" (BIOS-asetukset), "M.I.T."

Pinni nro.	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

SATA3 0/1/2/3/4/5 (SATA 6Gb/s -liittimet)
SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta.

Pinni nro.	Määritelmä
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Jos haluat ottaa käyttöön SATA-porttien hot-plugging-ominaisuuden, katso lisätietoja luvusta "BIOS Setup" (BIOS-asetukset), "Peripherals\SATA And RST Configuration" (Oheislaitteet\SATA- ja RST-kokoonpano).

BAT (akku)
Akku antaa virtaa CMOS:n arvojen (kuten BIOS-kokoonpanot, päivämäärä ja aika) säilyttämiseksi, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne voivat kadota.

Voit tyhjentää CMOS-arvot irrottamalla akun:

Sammuta tietokone ja irrota virtajohto.
Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettamaan akkukotelon positiivisia ja negatiivisia napoja, jolloin ne ovat oikosulussa 5 sekunnin ajan.)
Vaihda akku.
Kytke virtajohto ja käynnistä tietokone uudelleen.

Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
Vaihda akku vastaavaan. Räjähdysvaara, jos akku vaihdetaan väärään malliin.
Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
Kun asennat akkua, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

SPDIF_O (S/PDIF Out -liitin)
Tämä liitin tukee digitaalista S/PDIF Out -lähtöä ja liittää S/PDIF-digitaalisen audiokaapelin (laajennuskorttien mukana), jotta digitaalinen ääni voidaan lähettää emolevyltä tietyille laajennuskorteille, kuten näytönohjaimille ja äänikorteille. Jotkin näytönohjaimet saattavat esimerkiksi edellyttää, että käytät S/PDIF-digitaalista audiokaapelia digitaalisen äänen lähettämiseen emolevyltä näytönohjaimeen, jos haluat liittää HDMI-näytön näytönohjaimeen ja saada digitaalisen äänen HDMI-näytöstä samanaikaisesti. Lisätietoja S/PDIF-digitaalisen audiokaapelin liittämisestä on laajennuskortin käyttöoppaassa.

Pinni nro.	Määritelmä
1	SPDIFO
2	GND

M2Q_32G (M.2 Socket 3 -liitin)
M.2 -liitin tukee M.2 SATA SSD -levyjä ja M.2 PCIe SSD -levyjä.

Asenna M.2 SSD oikein M.2 -liittimeen noudattamalla alla olevia ohjeita.

Vaihe 1:
Löysää ruuvi ja mutteri emolevystä ruuvimeisselillä. Etsi oikea asennusreikä asennettavalle M.2 SSD -levylle ja ruuvaa sitten mutteri ensin.

Vaihe 2:
Liu'uta M.2 SSD -levy liittimeen kulmassa.

Vaihe 3:
Paina M.2 SSD -levy alas ja kiinnitä se sitten ruuvilla.

Valitse oikea reikä asennettavalle M.2 SSD -levylle ja kiinnitä ruuvi ja mutteri uudelleen.

M2Q_32G- ja SATA-liittimien asennushuomautukset:
Piirisarjan tarjoamien kaistojen rajoitetun määrän vuoksi SATA-liittimien saatavuuteen voi vaikuttaa M2Q_32G-liittimeen asennetun laitteen tyyppi. M2Q_32G-liitin jakaa kaistanleveyden SATA3 5 -liittimen kanssa. Katso lisätietoja seuraavasta taulukosta.

M.2 SSD:n/liittimen tyyppi	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
No M.2 SSD Installed

: Available (Saatavilla),
: Not available (Ei saatavilla)

F_PANEL (etupaneelin liitin)
Liitä virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/-anturi ja järjestelmän tilan ilmaisin kotelosta tähän liittimeen alla olevien pin-määritysten mukaisesti. Huomioi positiiviset ja negatiiviset pinnit ennen kaapeleiden liittämistä.

PLED/PWR_LED (virran merkkivalo, keltainen/violetti):
Liitetään virran tilan ilmaisimeen kotelon etupaneelissa. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).

Järjestelmän tila	LED
S0	Päällä
S3/S4/S5	Pois päältä

PW (virtakytkin, punainen):
Liitetään virtakytkimeen kotelon etupaneelissa. Voit määrittää tavan sammuttaa järjestelmä virtakytkimellä (katso luku "BIOS Setup" (BIOS-asetukset), "Power" (Virta) saadaksesi lisätietoja).
SPEAK (kaiutin, oranssi):
Liitetään kaiuttimeen kotelon etupaneelissa. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuuluu, jos järjestelmän käynnistyksessä ei havaita ongelmia.
HD (kiintolevyn toiminnan merkkivalo, sininen):
Liitetään kiintolevyn toiminnan merkkivaloon kotelon etupaneelissa. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
RES (nollauskytkin, vihreä):
Liitetään nollauskytkimeen kotelon etupaneelissa. Paina nollauskytkintä käynnistääksesi tietokone uudelleen, jos tietokone jumiutuu eikä suorita normaalia uudelleenkäynnistystä.
CI (kotelon tunkeutumisliitin, harmaa):
Liitetään kotelon tunkeutumiskytkimeen/-anturiin kotelossa, joka voi havaita, onko kotelon kansi poistettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/-anturi.
NC (oranssi): Ei yhteyttä.

Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta, kaiuttimesta jne. Kun liität kotelon etupaneelimoduulin tähän liittimeen, varmista, että johdinmääritykset ja pin-määritykset vastaavat oikein.

F_AUDIO (etupaneelin ääniliitin)
Etupaneelin ääniliitin tukee Intel High Definition -ääntä (HD) ja AC'97-ääntä. Voit liittää kotelon etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen pin-määrityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi estää laitteen toiminnan tai jopa vahingoittaa sitä.

HD-etupaneelin äänelle:

Pin-numero	Määritelmä
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Ei pinniä
9	LINE2_L
10	Sense

AC'97-etupaneelin äänelle:

Pin-numero	Määritelmä
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Ei pinniä
9	Line Out (L)
10	NC

Etupaneelin ääniliitin tukee oletusarvoisesti HD-ääntä.
Äänisignaalit ovat läsnä samanaikaisesti sekä etu- että takapaneelin ääniliitännöissä.
Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat tietoja etupaneelin äänimoduulin liittämisestä, jossa on erilaiset johdinmääritykset, ota yhteyttä kotelon valmistajaan.

F_USB30 (USB 3.1 Gen 1 -liitin)
Liitin on USB 3.1 Gen 1- ja USB 2.0 -määritysten mukainen ja voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.1 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.

Pin-numero	Määritelmä	Pin-numero	Määritelmä
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Ei pinniä

F_USB (USB 2.0/1.1 -liitin)
Liitin on USB 2.0/1.1 -määritysten mukainen. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Pin-numero	Määritelmä	Pin-numero	Määritelmä
1	Virta (5V)	6	USB DY+
2	Virta (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Ei pinniä
5	USB DX+	10	NC

Älä kytke IEEE 1394 -kiinnikkeen (2x5-pin) kaapelia USB 2.0/1.1 -liittimeen.
Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.

TPM (Trusted Platform Module -liitin)
Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.

Pin-numero	Määritelmä	Pin-numero	Määritelmä
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Ei pinniä	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Clear CMOS -hyppyjohdin)
Tällä hyppyjohtimella voit tyhjentää BIOS-asetukset ja palauttaa CMOS-arvot tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta pinniä metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

Auki: Normaali

Lyhyt: Clear CMOS Values (Tyhjennä CMOS-arvot)

Always turn off your computer and unplug the power cord from the power outlet before clearing (Sammuta aina tietokoneesi ja irrota virtajohto pistorasiasta ennen tyhjentämistä) the CMOS values.
After system restart, go to BIOS Setup to load factory defaults (select Load Optimized Defaults) or (Järjestelmän uudelleenkäynnistyksen jälkeen siirry BIOS-asetuksiin ladataksesi tehdasasetukset (valitse "Load Optimized Defaults" (Lataa optimoidut oletusasetukset)) tai) manually configure the BIOS settings (refer to Chapter "BIOS Setup," for BIOS configurations).

LED_C (RGB (RGBW) LED Strip Extension Cable Header)
The header can be used to connect a standard 5050 RGB (RGBW) LED strip (12V/G/R/B/W), with maximum power rating of 2A (12V) and maximum length of 2m.

Pin No. (Nastanumero)	Definition (Määritelmä)
1	12V
2	G
3	R
4	B
5	W

Connect one end of the RGB (RGBW) LED strip extension cable to the header and the other end to your RGB (RGBW) LED strip. The black wire (marked with a triangle on the plug) of the extension cable must be connected to Pin 1 (12V) of this header. The 12V pin (marked with an arrow) on the other end (Liitä RGB (RGBW) LED-nauhan jatkojohdon toinen pää liittimeen ja toinen pää RGB (RGBW) LED-nauhaan. Jatkojohdon musta johto (merkitty kolmiolla pistokkeessa) on liitettävä tämän liittimen nastaan 1 (12 V). Jatkojohdon toisessa päässä oleva 12 V:n nasta (merkitty nuolella)) of the extension cable must be lined up with the 12V of the LED strip. Be careful with the connection orientation of the LED strip; incorrect connection may lead to the damage of the LED strip.

For how to turn on/off the lights of the RGB (RGBW) LED strip, refer to the instructions on in Chapter "BIOS Setup." (Katso luvun "BIOS Setup" ohjeita RGB (RGBW) LED-nauhan valojen kytkemiseksi päälle/pois päältä.)

Before installing the devices, be sure to turn off the devices and your computer. Unplug the power cord from the power outlet to prevent damage to the devices. (Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.)

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit CMOS-muistiin emolevyllä. Sen tärkeimpiin toimintoihin kuuluu POST-testin (Power-On Self-Test) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS Setup -ohjelman, jonka avulla käyttäjä voi muokata järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia.
Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin pitääkseen kokoonpanoarvot CMOS-muistissa. Pääset BIOS Setup -ohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään. Päivitä BIOS käyttämällä joko GIGABYTE Q-Flashia tai BIOS-apuohjelmaa.

Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa olla päivittämättä BIOSia, jos et kohtaa ongelmia nykyisen BIOS-version kanssa. BIOSin päivittäminen on tehtävä varoen. Virheellinen BIOSin päivitys voi johtaa järjestelmän toimintahäiriöihin.
On suositeltavaa, että et muuta oletusasetuksia (ellei sinun tarvitse), jotta vältät järjestelmän epävakautta tai muita odottamattomia tuloksia. Asetusten virheellinen muuttaminen voi johtaa järjestelmän käynnistymisen epäonnistumiseen. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso "Load Optimized Defaults" -osio tässä luvussa tai akun/CMOS-hyppääjän esittelyt laitteiston asennusluvussa saadaksesi ohjeet CMOS-arvojen tyhjentämiseen.)

Käynnistysnäyttö

Seuraava käynnistyslogo-näyttö tulee näkyviin, kun tietokone käynnistyy. (Esimerkki BIOS-versiosta: D3)

On olemassa kaksi erilaista BIOS-tilaa seuraavasti, ja voit käyttää <F2>-näppäintä vaihtaaksesi näiden kahden tilan välillä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit painaa näppäimistön nuolinäppäimiä siirtyäksesi kohteiden välillä ja painaa <Enter>-näppäintä hyväksyäksesi tai siirtyäksesi alivalikkoon. Tai voit käyttää hiirtäsi valitaksesi haluamasi kohteen. Easy Mode (helppo tila) antaa käyttäjille mahdollisuuden nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode (helppo tila) -tilassa voit käyttää hiirtäsi siirtyäksesi kokoonpanoasetusten välillä.

Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Load Optimized Defaults (lataa optimoidut oletusarvot) -kohde asettaaksesi järjestelmäsi oletusarvoihin.
Tässä luvussa kuvatut BIOS Setup -valikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

M.I.T.

warning
Järjestelmän vakaa toiminta tekemiesi ylikellotus-/ylijännitysasetusten kanssa riippuu kokoonpanostasi. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, ettet muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta emolevy oletusarvoihin.)

Lisäasetukset taajuudelle (Advanced Frequency Settings)
- Isäntäkellon arvo (Host Clock Value)
  Näyttää nykyisen isäntäkellon taajuuden.
- Grafiikkaviipaleen suhde (Graphics Slice Ratio) ^(Huomautus)
  Voit määrittää grafiikkaviipaleen suhteen.
- Grafiikan UnSlice-suhde (Graphics UnSlice Ratio) ^(Huomautus)
  Voit määrittää grafiikan UnSlice-suhteen.
- CPU:n kellosuhde (CPU Clock Ratio)
  Voit muuttaa asennetun CPU:n kellosuhdetta. Säädettävä alue riippuu asennetusta CPU:sta.
- CPU:n taajuus (CPU Frequency)
  Näyttää CPU:n nykyisen toimintataajuuden.
Lisäasetukset CPU:n ytimelle (Advanced CPU Core Settings)
- CPU:n kellosuhde, CPU:n taajuus (CPU Clock Ratio, CPU Frequency)
  Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Lisäasetukset taajuudelle (Advanced Frequency Settings) -valikossa.
- AVX-siirtymä (AVX Offset) ^(Huomautus)
  AVX-siirtymä on AVX-suhteen negatiivinen siirtymä.

(Huomautus) Tämä kohta on näkyvissä vain, kun asennat CPU:n, joka tukee tätä ominaisuutta. Lisätietoja Intel^® -suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.

Uncore-suhde (Uncore Ratio)
Voit määrittää CPU:n Uncore-suhteen. Säädettävä alue riippuu käytettävästä CPU:sta.
Uncore-taajuus (Uncore Frequency)
Näyttää CPU:n nykyisen Uncore-taajuuden.
CPU:n joustavan suhteen ohitus (CPU Flex Ratio Override)
Ottaa käyttöön tai poistaa käytöstä CPU:n joustavan suhteen. Suurin CPU:n kellosuhde perustuu CPU:n joustavan suhteen asetukset (CPU Flex Ratio Settings) -arvoon, jos CPU:n kellosuhde (CPU Clock Ratio) on asetettu arvoon Auto. (Oletus: Poistettu käytöstä)
CPU:n joustavan suhteen asetukset (CPU Flex Ratio Settings)
Voit määrittää CPU:n joustavan suhteen. Säädettävä alue voi vaihdella CPU:n mukaan.
Intel(R) Turbo Boost -tekniikka^(Huomautus)
Voit määrittää, otetaanko Intel ® CPU Turbo Boost -tekniikka käyttöön. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Turbo-suhde (Turbo Ratio) ^(Huomautus)
Voit määrittää CPU:n Turbo-suhteet eri määrille aktiivisia ytimiä. Auto asettaa CPU:n Turbo-suhteet CPU:n teknisten tietojen mukaisesti. (Oletus: Auto)
Tehoraja TDP (wattia) / Tehoraja-aika (Power Limit TDP (Watts) / Power Limit Time)
Voit määrittää CPU:n Turbo-tilan tehorajan ja kuinka kauan sen kestää toimia määritetyllä tehorajalla. Jos määritetty arvo ylitetään, CPU pienentää automaattisesti ydintaajuutta tehon vähentämiseksi. Auto asettaa tehorajan CPU:n teknisten tietojen mukaisesti. (Oletus: Auto)
Ytimen virtaraja (ampeeria) (Core Current Limit (Amps))
Voit määrittää CPU:n Turbo-tilan virtarajan. Kun CPU:n virta ylittää määritetyn virtarajan, CPU pienentää automaattisesti ydintaajuutta virran vähentämiseksi. Auto asettaa tehorajan CPU:n teknisten tietojen mukaisesti. (Oletus: Auto)
Käytössä olevien CPU-ydinten määrä (No. of CPU Cores Enabled) (Huomautus)
Voit valita Intel ® -moniydinsuorittimessa käytettävien CPU-ydinten määrän (CPU-ydinten määrä voi vaihdella CPU:n mukaan). Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Hyper-Threading -tekniikka (Hyper-Threading Technology) (Huomautus)
Voit määrittää, otetaanko monisäikeistystekniikka käyttöön, kun käytät Intel-suoritinta, joka tukee tätä toimintoa. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Intel(R) Speed Shift -tekniikka (Intel® Speed Shift Technology) ^(Huomautus)
Ottaa käyttöön tai poistaa käytöstä Intel^® Speed Shift -tekniikan. Tämän ominaisuuden käyttöönotto mahdollistaa sen, että prosessori nostaa toimintataajuuttaan nopeammin ja parantaa siten järjestelmän reagointikykyä. (Oletus: Poistettu käytöstä)
CPU:n tehostettu pysäytys (C1E) (CPU Enhanced Halt (C1E)) ^(Huomautus)
Ottaa käyttöön tai poistaa käytöstä Intel ® CPU:n tehostetun pysäytystoiminnon (C1E), CPU:n virransäästötoiminnon järjestelmän pysäytystilassa. Kun se on käytössä, CPU:n ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
C3-tilan tuki (C3 State Support) ^(Huomautus)
Voit määrittää, annetaanko CPU:n siirtyä C3-tilaan järjestelmän pysäytystilassa. Kun se on käytössä, CPU:n ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C3-tila on tehostetumpi virransäästötila kuin C1. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)

(Huomautus) Tämä kohta on näkyvissä vain, kun asennat CPU:n, joka tukee tätä ominaisuutta. Lisätietoja Intel^® -suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.

C6/C7-tilan tuki (C6/C7 State Support) ^{(Huomautus 1)}
Voit määrittää, annetaanko CPU:n siirtyä C6/C7-tilaan järjestelmän pysäytystilassa. Kun se on käytössä, CPU:n ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C6/C7-tila on tehostetumpi virransäästötila kuin C3. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
C8-tilan tuki (C8 State Support) ^{(Huomautus 1)}
Voit määrittää, annetaanko CPU:n siirtyä C8-tilaan järjestelmän pysäytystilassa. Kun se on käytössä, CPU:n ydintaajuutta ja jännitettä pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. C8-tila on tehostetumpi virransäästötila kuin C6/C7. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Paketin C-tilan raja (Package C State Limit) ^{(Huomautus 1)}
Voit määrittää prosessorin C-tilan rajan. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
CPU:n lämpötilan valvonta (CPU Thermal Monitor) ^{(Huomautus 1)}
Ottaa käyttöön tai poistaa käytöstä Intel ® -lämpötilanvalvontatoiminnon, CPU:n ylikuumenemissuojatoiminnon. Kun se on käytössä, CPU:n ydintaajuutta ja jännitettä pienennetään, kun CPU ylikuumenee. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
CPU EIST -toiminto (CPU EIST Function) ^{(Huomautus 1)}
Ottaa käyttöön tai poistaa käytöstä tehostetun Intel ® Speed Step -tekniikan (EIST). CPU:n kuormituksesta riippuen Intel EIST -tekniikka voi dynaamisesti ja tehokkaasti alentaa CPU:n jännitettä ja ydintaajuutta keskimääräisen virrankulutuksen ja lämmöntuotannon vähentämiseksi. Auto antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Jännitteen optimointi (Voltage Optimization)
Voit määrittää, otetaanko jännitteen optimointi käyttöön virrankulutuksen vähentämiseksi. (Oletus: Poistettu käytöstä)
RSR
Voit määrittää, alennetaanko CPU:n turbo-suhdetta automaattisesti, jos CPU:n jännite/lämpötila on liian korkea. (Oletus: Käytössä)
Laitteiston esihaku (Hardware Prefetcher)
Voit määrittää, otetaanko laitteiston esihaku käyttöön tietojen ja ohjeiden hakemiseksi muistista välimuistiin. (Oletus: Käytössä)
Viereisen välimuistirivin esihaku (Adjacent Cache Line Prefetch)
Voit määrittää, otetaanko käyttöön viereisen välimuistirivin esihakumekanismi, jonka avulla prosessori voi hakea pyydetyn välimuistirivin sekä seuraavan välimuistirivin. (Oletus: Käytössä)

Äärimmäinen muistiprofiili (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Huomautus 2)}
Mahdollistaa BIOS:in lukea XMP-muistimoduulin/moduulien SPD-tiedot muistin suorituskyvyn parantamiseksi, kun se on käytössä.

Poistettu käytöstä (Disabled)	Poistaa tämän toiminnon käytöstä. (Oletus)
Profiili 1 (Profile1)	Käyttää profiilin 1 asetuksia.
Profiili 2 (Profile2)^{(Huomautus 2)}	Käyttää profiilin 2 asetuksia.

Järjestelmämuistin kerroin (System Memory Multiplier)
Voit määrittää järjestelmämuistin kertoimen. Auto asettaa muistikertoimen muistin SPD-tietojen mukaisesti. (Oletus: Auto)

(Huomautus 1) Tämä kohta on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta. Lisätietoja Intel^® -suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.
(Huomautus 2) Tämä kohta on näkyvissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Memory Odd Ratio (100/133 tai 200/266)
Voit säätää muistin referenssikelloa manuaalisesti. (Oletus: Auto)
Memory Frequency (MHz)
Ensimmäinen muistin taajuusarvo on käytetyn muistin normaali toimintataajuus; toinen on muistin taajuus, joka säädetään automaattisesti System Memory Multiplier -asetusten mukaan.

Advanced Memory Settings (Muistin lisäasetukset)

Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili) ^{(Note) (Huom)} , System Memory Multiplier (Järjestelmämuistin kerroin), Memory Odd Ratio (100/133 tai 200/266) (Muistin pariton suhde), Memory Frequency (MHz) (Muistin taajuus)
Yllä olevat asetukset ovat synkronisia samojen kohteiden kanssa Advanced Frequency Settings (Lisätaajuusasetukset) -valikossa.

Memory Boot Mode (Muistin käynnistystila) ^{(Note) (Huom)}
Tarjoaa muistin tunnistus- ja harjoitusmenetelmiä.

Auto (Automaattinen)	Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
Normal (Normaali)	BIOS suorittaa muistin harjoituksen automaattisesti. Huomaa, että jos järjestelmä muuttuu epävakaaksi tai ei käynnisty, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso akun/CMOS-hyppyjohdon esittelyt Hardware Installation (Laitteiston asennus) -luvusta saadaksesi ohjeet CMOS-arvojen tyhjentämiseen.)
Enable Fast Boot (Ota nopea käynnistys käyttöön)	Ohita muistin tunnistus ja harjoitus joissakin tietyissä kriteereissä nopeamman muistin käynnistyksen saavuttamiseksi.
Disable Fast Boot (Poista nopea käynnistys käytöstä)	Tunnista ja harjoita muisti jokaisella käynnistyksellä.

Memory Enhancement Settings (Muistin parannusasetukset)
Tarjoaa useita muistin suorituskyvyn parannusasetuksia: Normal (Normaali) (perussuorituskyky), Relax OC (Rentouta OC), Enhanced Stability (Parannettu vakaus) ja Enhanced Performance (Parannettu suorituskyky). (Oletus: Normal (Normaali))
Memory Timing Mode (Muistin ajoitustila)
Manual (Manuaalinen) ja Advanced Manual (Edistynyt manuaalinen) mahdollistavat Memory Multiplier Tweaker (Muistikertoimen säätö), Channel Interleaving (Kanavien lomitus), Rank Interleaving (Sijoitusten lomitus) ja alla olevien muistin ajoitusasetusten määrittämisen. Vaihtoehdot ovat: Auto (automaattinen) (oletus), Manual (manuaalinen), Advanced Manual (edistynyt manuaalinen).
Profile DDR Voltage (Profiilin DDR-jännite)
Kun käytät muuta kuin XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili) on asetettu Disabled (Poistettu käytöstä) -tilaan, arvo näytetään muistimäärityksesi mukaisesti. Kun Extreme Memory Profile (X.M.P.) (Äärimmäinen muistiprofiili) on asetettu Profile1 (Profiili 1) tai Profile2 (Profiili 2) -tilaan, arvo näytetään XMP-muistin SPD-tietojen mukaisesti.
Memory Multiplier Tweaker (Muistikertoimen säätö)
Tarjoaa eri tasoja muistin automaattiselle viritykselle. (Oletus: Auto (Automaattinen))
Channel Interleaving (Kanavien lomitus)
Ottaa muistikanavien lomituksen käyttöön tai poistaa sen käytöstä. Enabled (Käytössä) mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri kanaviin muistin suorituskyvyn ja vakauden parantamiseksi. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))
Rank Interleaving (Sijoitusten lomitus)
Ottaa muistin sijoitusten lomituksen käyttöön tai poistaa sen käytöstä. Enabled (Käytössä) mahdollistaa järjestelmän samanaikaisen pääsyn muistin eri sijoituksiin muistin suorituskyvyn ja vakauden parantamiseksi. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto (Automaattinen))

(Note) Tämä kohta on näkyvissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Channel A/B Memory Sub Timings (Kanava A/B -muistin ala-ajoitukset)
Tämä alavalikko tarjoaa muistin ajoitusasetuksia kullekin muistikanavalle. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun "Memory Timing Mode" (Muistin ajoitustila) on asetettu tilaan "Manual" (Manuaalinen) tai "Advanced Manual" (Edistynyt manuaalinen). Huomautus: Järjestelmäsi saattaa muuttua epävakaaksi tai epäonnistua käynnistymään, kun teet muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta emolevyn oletusarvot lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.
Advanced Voltage Settings (Edistyneet jänniteasetukset)
Advanced Power Settings (Edistyneet virta-asetukset)
- CPU Vcore Loadline Calibration (CPU Vcore -kuormituslinjan kalibrointi)
  Mahdollistaa "Load-Line Calibration" (Kuormituslinjan kalibrointi) määrittämisen CPU Vcore -jännitteelle. Korkeamman tason valitseminen pitää CPU Vcore -jännitteen yhdenmukaisempana BIOS:issa asetetun arvon kanssa raskaassa kuormituksessa. "Auto" (Automaattinen) antaa BIOS:in määrittää tämän asetuksen automaattisesti ja asettaa jännitteen Intelin määritysten mukaisesti. (Oletus: Auto)
- VAXG Loadline Calibration (VAXG-kuormituslinjan kalibrointi)
  Mahdollistaa "Load-Line Calibration" (Kuormituslinjan kalibrointi) määrittämisen CPU VAXG -jännitteelle. Korkeamman tason valitseminen pitää CPU VAXG -jännitteen yhdenmukaisempana BIOS:issa asetetun arvon kanssa raskaassa kuormituksessa. "Auto" (Automaattinen) antaa BIOS:in määrittää tämän asetuksen automaattisesti ja asettaa jännitteen Intelin määritysten mukaisesti. (Oletus: Auto)
CPU Core Voltage Control (CPU-ytimen jännitteen säätö)
Tämä osio tarjoaa CPU-jännitteen säätöasetuksia.
Chipset Voltage Control (Piirisarjan jännitteen säätö)
Tämä osio tarjoaa piirisarjan jännitteen säätöasetuksia.
DRAM Voltage Control (DRAM-jännitteen säätö)
Tämä osio tarjoaa muistin jännitteen säätöasetuksia.

PC Health Status (PC:n kunnon tila)

Reset Case Open Status (Nollaa kotelon avoinna -tila)

Disabled (Poistettu käytöstä)	Säilyttää tai tyhjentää aiemman kotelon tunkeutumistilan tietueen. (Oletus)
Enabled (Käytössä)	Tyhjentää aiemman kotelon tunkeutumistilan tietueen, ja "Case Open" (Kotelo auki) -kentässä näkyy "No" (Ei) seuraavassa käynnistyksessä.

Case Open (Kotelo auki)
Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Yes" (Kyllä), muuten siinä näkyy "No" (Ei). Voit tyhjentää kotelon tunkeutumistilan tietueen asettamalla "Reset Case Open Status" (Nollaa kotelon avoinna -tila) -asetukseksi "Enabled" (Käytössä), tallentamalla asetukset CMOS:iin ja käynnistämällä sitten järjestelmän uudelleen.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Näyttää järjestelmän nykyiset jännitteet.

Miscellaneous Settings (Sekalaiset asetukset)
- Max Link Speed (Suurin linkkinopeus)
  Mahdollistaa PCI Express -paikkojen toimintatilan asettamisen Gen 1:ksi, Gen 2:ksi tai Gen 3:ksi. Todellinen toimintatila riippuu kunkin paikan laitteistomäärityksistä. "Auto" (Automaattinen) antaa BIOS:in määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
- 3DMark01 Enhancement (3DMark01 -parannus)
  Mahdollistaa sen määrittämisen, parannetaanko joidenkin vanhojen suorituskykytestien suorituskykyä. (Oletus: Disabled (Poistettu käytöstä))

Smart Fan 5 Settings (Älykäs tuuletin 5 -asetukset) & Monitor (Valvonta)
Mahdollistaa valvottavan kohteen valitsemisen ja lisäsäätöjen tekemisen. (Oletus: CPU FAN (CPU-tuuletin))

Fan Speed Control (Tuulettimen nopeuden säätö)

Normal (Normaali)	Mahdollistaa tuulettimen toiminnan eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta "System Information Viewer" (Järjestelmätietojen katseluohjelma) -ohjelmalla järjestelmävaatimustesi perusteella. (Oletus)
Silent (Hiljainen)	Mahdollistaa tuulettimen toiminnan hitailla nopeuksilla.
Manual (Manuaalinen)	Mahdollistaa tuulettimen nopeuden säätämisen käyräkaaviossa.
Full Speed (Täysi nopeus)	Mahdollistaa tuulettimen toiminnan täydellä nopeudella.

Fan Control Use Temperature Input (Tuulettimen ohjauksen lämpötilatulo)
Mahdollistaa viitelämpötilan valitsemisen tuulettimen nopeuden säätöä varten.
Temperature Interval (Lämpötilaväli)
Mahdollistaa lämpötilavälin valitsemisen tuulettimen nopeuden muutosta varten.

Fan/Pump Control Mode (Tuulettimen/pumpun ohjaustila)

Auto (Automaattinen)	Antaa BIOS:in tunnistaa automaattisesti asennetun tuulettimen/pumpun tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
Voltage (Jännite)	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle/pumpulle.
PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle/pumpulle.

Fan Speed (Tuulettimen nopeus)
Näyttää nykyiset tuulettimen/pumpun nopeudet.
Temperature Warning Control (Lämpötilavaroituksen säätö)
Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: "Disabled" (Poistettu käytöstä) (oletus), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning (Tuulettimen/pumpun vikaantumisvaroitus)
Mahdollistaa järjestelmän varoitusäänen antamisen, jos tuuletin/pumppu ei ole kytketty tai se vioittuu. Tarkista tuulettimen/pumpun kunto tai tuulettimen/pumpun liitäntä, kun näin tapahtuu. (Oletus: Disabled (Poistettu käytöstä))

Järjestelmä

Tämä osio tarjoaa tietoa emolevymallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.

Access Level (käyttötaso)
Näyttää nykyisen käyttötason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy Administrator (ylläpitäjä).) Ylläpitäjätaso sallii muutosten tekemisen kaikkiin
BIOS-asetuksiin; käyttäjätaso sallii muutosten tekemisen vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.
System Language (järjestelmän kieli)
Valitsee BIOSin käyttämän oletuskielen.
System Date (järjestelmän päivämäärä)
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter>-näppäintä vaihtaaksesi kuukauden, päivän ja vuoden välillä ja käytä <Page Up>- tai <Page Down>-näppäintä asettaaksesi halutun arvon.
System Time (järjestelmän aika)
Asettaa järjestelmän ajan. Aikamuoto on tunti, minuutti ja sekunti. Esimerkiksi klo 13.00 on 13:00:00. Käytä <Enter>-näppäintä vaihtaaksesi tunnin, minuutin ja sekunnin välillä ja käytä <Page Up>- tai <Page Down>-näppäintä asettaaksesi halutun arvon.

BIOS

Bootup NumLock State (NumLock-tilan käynnistys)
Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POSTin jälkeen. (Oletus: On (päällä))

Security Option (turvallisuusasetukset)
Määrittää, vaaditaanko salasana joka kerta, kun järjestelmä käynnistyy, vai vain kun siirryt BIOS Setupiin (BIOS-asetuksiin). Kun olet määrittänyt tämän kohdan, aseta salasana(t) kohdassa Administrator Password/User Password (ylläpitäjän salasana/käyttäjän salasana).

Setup	Salasana vaaditaan vain BIOS Setup -ohjelmaan siirtymiseen. Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS Setupiin siirtymiseen
System	Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS Setup -ohjelmaan siirtymiseen. (Oletus)

Full Screen LOGO Show (kokoruudun logonäyttö)
Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyessä. Disabled (poistettu käytöstä) ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Enabled (käytössä))
Boot Option Priorities (käynnistysvaihtoehtojen prioriteetit)
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, on merkitty etuliitteellä "UEFI:" käynnistyslaiteluettelossa. Käynnistääksesi käyttöjärjestelmän, joka tukee GPT-osiointia, valitse laite, jonka edessä on "UEFI:"-merkkijono. Tai jos haluat asentaa käyttöjärjestelmän, joka tukee GPT-osiointia, kuten Windows 7 64-bittinen, valitse optinen asema, joka sisältää Windows 7 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (kiintolevy/CD/DVD ROM-asema/levykeasema/verkkolaite BBS-prioriteetit)
Määrittää käynnistysjärjestyksen tietylle laitetyypille, kuten kiintolevyille, optisille asemille, levykeasemille ja laitteille, jotka tukevat Boot from LAN (käynnistys lähiverkosta) -toimintoa jne. Paina <Enter> tässä kohdassa siirtyäksesi alivalikkoon, jossa on esitetty samantyyppiset liitetyt laitteet. Tämä kohta on näkyvissä vain, jos vähintään yksi tämän tyyppinen laite on asennettu.
Fast Boot (nopea käynnistys)
Ottaa käyttöön tai poistaa käytöstä Fast Boot (nopea käynnistys) -toiminnon lyhentääksesi käyttöjärjestelmän käynnistysprosessia. Ultra Fast (ultranopea) tarjoaa nopeimman käynnistysnopeuden. (Oletus: Disabled (poistettu käytöstä))

SATA Support (SATA-tuki)

All Sata Devices	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana. (Oletus)
Last Boot HDD Only	Lukuun ottamatta edellistä käynnistysasemaa, kaikki SATA-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (käytössä) tai Ultra Fast (ultranopea).

VGA Support (VGA-tuki)
Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.

Auto	Ottaa käyttöön vain vanhan option ROMin.
EFI Driver	Ottaa käyttöön EFI-option ROMin. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (käytössä) tai Ultra Fast (ultranopea).

USB Support (USB-tuki)

Disabled	Kaikki USB-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Full Initial	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana.
Partial Initial	Osa USB-laitteista on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (käytössä). Tämä toiminto on poistettu käytöstä, kun Fast Boot (nopea käynnistys) on asetettu arvoon Ultra Fast (ultranopea).

PS2 Devices Support (PS2-laitteiden tuki)

Disabled	Kaikki PS/2-laitteet on poistettu käytöstä ennen käyttöjärjestelmän käynnistysprosessin päättymistä.
Enabled	Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana. (Oletus)

NetWork Stack Driver Support (verkkopinon ohjaintuki)

Disabled	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Enabled	Ottaa käynnistyksen verkosta käyttöön.

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (käytössä) tai Ultra Fast (ultranopea).

Next Boot After AC Power Loss (seuraava käynnistys vaihtovirran katkeamisen jälkeen)

Normal Boot	Mahdollistaa normaalin käynnistyksen vaihtovirran palautuessa. (Oletus)
Fast Boot	Säilyttää Fast Boot (nopea käynnistys) -asetukset vaihtovirran palautuessa.

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (käytössä) tai Ultra Fast (ultranopea).

Mouse Speed (hiiren nopeus)
Voit asettaa hiiren osoittimen liikkumisnopeuden. (Oletus: 1 X)
Windows 8/10 Features (Windows 8/10 -ominaisuudet)
Voit valita asennettavan käyttöjärjestelmän. (Oletus: Other OS (muu käyttöjärjestelmä))

CSM Support (CSM-tuki)
Ottaa käyttöön tai poistaa käytöstä UEFI CSM:n (Compatibility Support Module, yhteensopivuustukimoduuli) tukeakseen vanhaa PC-käynnistysprosessia.

Enabled	Ottaa UEFI CSM:n käyttöön. (Oletus)
Disabled	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.

Tämä kohta on määritettävissä vain, kun Windows 8/10 Features (Windows 8/10 -ominaisuudet) on asetettu arvoon Windows 8/10 tai Windows 8/10 WHQL.

LAN PXE Boot Option ROM
Voit valita, otetaanko vanha option ROM käyttöön LAN-ohjaimelle. (Oletus: Disabled (poistettu käytöstä)) Tämä kohta on määritettävissä vain, kun CSM Support (CSM-tuki) on asetettu arvoon Enabled (käytössä).

Storage Boot Option Control (tallennustilan käynnistysvaihtoehtojen hallinta)
Voit valita, otetaanko UEFI- vai vanha option ROM käyttöön tallennuslaitteen ohjaimelle.

Do not launch	Poistaa option ROMin käytöstä.
Legacy	Ottaa käyttöön vain vanhan option ROMin. (Oletus)
UEFI	Ottaa käyttöön vain UEFI-option ROMin.

Tämä kohta on määritettävissä vain, kun CSM Support (CSM-tuki) on asetettu arvoon Enabled (käytössä).

Other PCI Device (muu PCI-laite)
Voit valita, otetaanko UEFI- vai Legacy-option ROM käyttöön muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.

Do not launch	Poistaa option ROMin käytöstä.
Legacy	Ottaa käyttöön vain vanhan option ROMin.
UEFI	Ottaa käyttöön vain UEFI-option ROMin. (Oletus)

Tämä kohta on määritettävissä vain, kun CSM Support (CSM-tuki) on asetettu arvoon Enabled (käytössä).

Administrator Password (ylläpitäjän salasana)
Voit määrittää ylläpitäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava ylläpitäjän salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS Setupiin siirryttäessä. Käyttäjän salasanasta poiketen ylläpitäjän salasana mahdollistaa muutosten tekemisen kaikkiin BIOS-asetuksiin.
User Password (käyttäjän salasana)
Voit määrittää käyttäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava ylläpitäjän salasana (tai käyttäjän salasana) järjestelmän käynnistyessä ja BIOS Setupiin siirryttäessä. Käyttäjän salasana mahdollistaa kuitenkin muutosten tekemisen vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.
Jos haluat peruuttaa salasanan, paina <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan. HUOMAA: Ennen kuin asetat käyttäjän salasanan, muista asettaa ensin ylläpitäjän salasana.
Secure Boot (suojattu käynnistys)
Voit ottaa Secure Bootin (suojattu käynnistys) käyttöön tai poistaa sen käytöstä ja määrittää siihen liittyviä asetuksia.

Oheislaitteet

Initial Display Output (Ensimmäinen näytön ulostulo)
Määrittää näytön ensimmäisen käynnistyksen asennetulta PCI Express -näytönohjaimelta tai integroidulta näytönohjaimelta.

IGFX	Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
PCIe 1 Slot	Asettaa näytönohjaimen PCIEX16-paikassa ensimmäiseksi näytöksi. (Oletus)
PCIe 2 Slot	Asettaa näytönohjaimen PCIEX4-paikassa ensimmäiseksi näytöksi.

LED_C Connect
Ottaa käyttöön tai poistaa käytöstä RGB (RGBW) LED-nauhan valot, joka on kytketty emolevyn LED_C-liittimeen. (Oletus: Käytössä)

RGB Fusion
Mahdollistaa emolevyn LED-valaistustilan asettamisen.

Off	Poistaa tämän toiminnon käytöstä.
Pulse Mode	Kaikki LEDit himmenevät ja kirkastuvat samanaikaisesti.
Color Cycle	Kaikki LEDit käyvät samanaikaisesti läpi täyden värispektrin.
Static Mode	Kaikki LEDit säteilevät yhtä väriä. (Oletus)
Flash Mode	Kaikki LEDit välkkyvät samanaikaisesti päälle ja pois.

Intel Platform Trust Technology (PTT)
Ottaa käyttöön tai poistaa käytöstä Intel^® PTT -teknologian. (Oletus: Pois käytöstä)

USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (USB 3.0 DAC-UP 2 (USB 3.1 Gen 1 -porttien lähtöjännite takapaneelissa))
Mahdollistaa USB 3.1 Gen 1 -porttien lähtöjännitteen nostamisen takapaneelissa (ne, jotka ovat PS/2-näppäimistö/hiiriportin alla) USB-laitteesi vakauden parantamiseksi.

Normal	Säilyttää alkuperäisen lähtöjännitteen. (Oletus)
Disable USB bus power	Poistaa USB-liittimien virran käytöstä. Huippuluokan audiosoittimet saattavat kytkeä oman ulkoisen USB-virtalähteen.
Voltage Compensation +0.1V	Lisää 0,1 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.2V	Lisää 0,2 V alkuperäiseen lähtöjännitteeseen.
Voltage Compensation +0.3V.	Lisää 0,3 V alkuperäiseen lähtöjännitteeseen.

OffBoard SATA Controller Configuration (OffBoard SATA -ohjaimen kokoonpano)
Näyttää tietoja M.2 PCIe SSD -levystäsi, jos se on asennettu.
Trusted Computing (Luotettava tietojenkäsittely)
Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM).
Intel(R) Bios Guard Technology
Ottaa käyttöön tai poistaa käytöstä Intel^® BIOS Guard -ominaisuuden, joka suojaa BIOSia haitallisilta hyökkäyksiltä.
Network Stack Configuration (Verkkopinon kokoonpano)
Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Pois käytöstä)
- Ipv4 PXE Support (Ipv4 PXE -tuki)
  Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohta on määritettävissä vain, kun verkkopino on käytössä.
- Ipv4 HTTP Support (Ipv4 HTTP -tuki)
  Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohta on määritettävissä vain, kun verkkopino on käytössä.
- Ipv6 PXE Support (Ipv6 PXE -tuki)
  Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohta on määritettävissä vain, kun verkkopino on käytössä.
- Ipv6 HTTP Support (Ipv6 HTTP -tuki)
  Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohta on määritettävissä vain, kun verkkopino on käytössä.
- PXE boot wait time (PXE-käynnistyksen odotusaika)
  Mahdollistaa sen määrittämisen, kuinka kauan odotetaan, ennen kuin voit painaa <Esc> keskeyttääksesi PXE-käynnistyksen. Tämä kohta on määritettävissä vain, kun verkkopino on käytössä. (Oletus: 0)
- Media detect count (Median tunnistuskertojen määrä)
  Mahdollistaa sen määrittämisen, kuinka monta kertaa median läsnäolo tarkistetaan. Tämä kohta on määritettävissä vain, kun verkkopino on käytössä. (Oletus: 1)
NVMe Configuration (NVMe-kokoonpano)
Näyttää tietoja M.2 NVME PCIe SSD -levystäsi, jos se on asennettu.
USB Configuration (USB-kokoonpano) & Legacy USB Support (Vanha USB-tuki)
Mahdollistaa USB-näppäimistön/hiiren käytön MS-DOSissa. (Oletus: Käytössä)
- XHCI Hand-off
  Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmälle, jolla ei ole XHCI Hand-off -tukea. (Oletus: Pois käytöstä)
- USB Mass Storage Driver Support (USB-massamuistiohjaimen tuki)
  Ottaa käyttöön tai poistaa käytöstä USB-tallennuslaitteiden tuen. (Oletus: Käytössä)
- Port 60/64 Emulation (Portin 60/64 emulointi)
  Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön, jotta USB-näppäimistöille/hiirille olisi täysi vanha tuki MS-DOSissa tai käyttöjärjestelmässä, joka ei natiivisti tue USB-laitteita. (Oletus: Käytössä)
- Mass Storage Devices (Massamuistilaitteet)
  Näyttää luettelon kytketyistä USB-massamuistilaitteista. Tämä kohta näkyy vain, kun USB-tallennuslaite on asennettu.

SATA And RST Configuration (SATA- ja RST-kokoonpano) & SATA Controller(s) (SATA-ohjain(et))
Ottaa käyttöön tai poistaa käytöstä integroidut SATA-ohjaimet. (Oletus: Käytössä)

SATA Mode Selection (SATA-tilan valinta)
Määrittää integroitujen SATA-ohjaimien toimintatilan.

Intel RST With Intel Optane System Acceleration	Ottaa käyttöön Intel ® Optane ™ -teknologian tuen SATA-ohjaimille.
AHCI	Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntäspesifikaatio, jonka avulla tallennusohjain voi ottaa käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)

Aggressive LPM Support (Aggressiivinen LPM-tuki)
Ottaa käyttöön tai poistaa käytöstä virransäästöominaisuuden, ALPM (Aggressive Link Power Management), piirisarjan SATA-ohjaimille. (Oletus: Käytössä)
Port 0/1/2/3/4/5 (Portti 0/1/2/3/4/5)
Ottaa käyttöön tai poistaa käytöstä jokaisen SATA-portin. (Oletus: Käytössä)
Hot plug (Pikavaihto)
Ottaa käyttöön tai poistaa käytöstä pikavaihtoominaisuuden jokaiselle SATA-portille. (Oletus: Pois käytöstä)
Configured as eSATA (Määritetty eSATA:ksi)
Ottaa käyttöön tai poistaa käytöstä ulkoisten SATA-laitteiden tuen.

Piirisarja

VT-d ^(Note)
Ottaa käyttöön tai poistaa käytöstä Intel^® Virtualization Technology for Directed I/O -tekniikan. (Oletus: Käytössä)
Internal Graphics (Sisäinen grafiikka)
Ottaa käyttöön tai poistaa käytöstä integroidun grafiikkatoiminnon. (Oletus: Auto)
DVMT Pre-Allocated (DVMT esivarattu)
Mahdollistaa integroidun grafiikkamuistin koon asettamisen. Vaihtoehdot ovat: 32M~1024M. (Oletus: 32M)
DVMT Total Gfx Mem (DVMT grafiikkamuistin kokonaismäärä)
Mahdollistaa integroidun grafiikan DVMT-muistin koon varaamisen. Vaihtoehdot ovat: 128M, 256M, MAX. (Oletus: 256M)
Audio Controller (Ääniohjain)
Ottaa käyttöön tai poistaa käytöstä integroidun äänitoiminnon. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisä-äänikortin integroidun äänen käytön sijaan, aseta tämä kohta arvoon "Disabled" (Pois käytöstä).
PCH LAN Controller (PCH LAN -ohjain)
Ottaa käyttöön tai poistaa käytöstä integroidun LAN-toiminnon. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisäverkkokortin integroidun LANin käytön sijaan, aseta tämä kohta arvoon Disabled (Pois käytöstä).
Wake on LAN Enable (Wake on LAN -käyttöönotto)
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Käytössä)
High Precision Timer (Suurtarkkuusajastin)
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -ajastimen käyttöjärjestelmässä. (Oletus: Käytössä)
IOAPIC 24-119 Entries (IOAPIC 24-119 merkintää)
Ottaa käyttöön tai poistaa käytöstä tämän toiminnon. (Oletus: Käytössä)

(Huom.) Tämä kohta on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta. Lisätietoja Intel^® -suorittimien ainutlaatuisista ominaisuuksista on Intelin verkkosivustolla.

Virta

Platform Power Management (Alustan virranhallinta)
Ottaa käyttöön tai poistaa käytöstä Active State Power Management (ASPM) -toiminnon. (Oletus: Disabled (poistettu käytöstä))
PEG ASPM
Mahdollistaa ASPM-tilan määrittämisen laitteelle, joka on liitetty CPU PEG -väylään. Tämä kohde on määritettävissä vain, kun Platform Power Management (alustan virranhallinta) on asetettu Enabled (käytössä). (Oletus: Enabled (käytössä))
PCH ASPM
Mahdollistaa ASPM-tilan määrittämisen laitteelle, joka on liitetty piirisarjan PCI Express -väylään. Tämä kohde on määritettävissä vain, kun Platform Power Management (alustan virranhallinta) on asetettu Enabled (käytössä). (Oletus: Enabled (käytössä))
DMI ASPM
Mahdollistaa ASPM-tilan määrittämisen sekä CPU:n että piirisarjan puolelle DMI-linkissä. Tämä kohde on määritettävissä vain, kun Platform Power Management (alustan virranhallinta) on asetettu Enabled (käytössä). (Oletus: Enabled (käytössä))

AC BACK (AC-palautus)
Määrittää järjestelmän tilan, kun virta palautuu AC-virran katkeamisen jälkeen.

Always Off (aina pois päältä)	Järjestelmä pysyy pois päältä, kun AC-virta palautuu. (Oletus)
Always On (aina päällä)	Järjestelmä käynnistyy, kun AC-virta palautuu.
Memory (muisti)	Järjestelmä palaa viimeisimpään tunnettuun hereilläolotilaan, kun AC-virta palautuu.

Power On By Keyboard (Virta päälle näppäimistöllä)
Mahdollistaa järjestelmän käynnistämisen PS/2-näppäimistön herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-johdossa.

Disabled (poistettu käytöstä)	Poistaa tämän toiminnon käytöstä. (Oletus)
Any Key (mikä tahansa näppäin)	Paina mitä tahansa näppäintä käynnistääksesi järjestelmän.
Keyboard 98 (näppäimistö 98)	Paina POWER-painiketta Windows 98 -näppäimistössä käynnistääksesi järjestelmän.
Password (salasana)	Aseta 1–5 merkin salasana järjestelmän käynnistämiseksi.

Power On Password (Virran kytkemisen salasana)
Aseta salasana, kun Power On By Keyboard (Virta päälle näppäimistöllä) on asetettu arvoon Password (Salasana).
Paina <Enter> tässä kohdassa ja aseta enintään 5 merkin salasana ja paina sitten <Enter> hyväksyäksesi. Käynnistä järjestelmä antamalla salasana ja painamalla <Enter>.
Huomautus: Peruuta salasana painamalla <Enter> tässä kohdassa. Kun sinua pyydetään antamaan salasana, paina <Enter> uudelleen antamatta salasanaa tyhjentääksesi salasana-asetukset.

Power On By Mouse (Virta päälle hiirellä)
Mahdollistaa järjestelmän käynnistämisen PS/2-hiiren herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-johdossa.

Disabled (poistettu käytöstä)	Poistaa tämän toiminnon käytöstä. (Oletus)
Move (liikuta)	Liikuta hiirtä käynnistääksesi järjestelmän.
Double Click (kaksoisklikkaus)	Kaksoisklikkaa hiiren vasenta painiketta käynnistääksesi järjestelmän.

ErP
Määrittää, kuluttaako järjestelmä vähiten virtaa S5-tilassa (sammutus). (Oletus: Disabled (poistettu käytöstä))
Huomautus: Kun tämä kohde on asetettu arvoon Enabled (käytössä), seuraavat toiminnot eivät ole käytettävissä: Herätys hälytyksellä, PME-tapahtuman herätys, virta päälle hiirellä, virta päälle näppäimistöllä ja Wake on LAN.

Soft-Off by PWR-BTTN (Pehmeä sammutus PWR-BTTN:llä)
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.

Instant-Off (välitön sammutus)	Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus)
Delay 4 Sec. (viive 4 sekuntia)	Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy valmiustilaan.

Power Loading (Virran kuormitus)
Ottaa käyttöön tai poistaa käytöstä valetilan. Kun virtalähde on alhaisella kuormituksella, itsesuojelu aktivoituu, mikä aiheuttaa sen sammumisen tai vikaantumisen. Jos näin tapahtuu, aseta tämä arvoon Enabled (käytössä). Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Resume by Alarm (Jatka hälytyksellä)
Määrittää, käynnistetäänkö järjestelmä haluttuna aikana. (Oletus: Disabled (poistettu käytöstä))
Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Wake up day (herätyspäivä): Käynnistä järjestelmä tiettynä aikana joka päivä tai tiettynä päivänä kuukaudessa.
Wake up hour/minute/second (herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai AC-virran poistamista, tai asetukset eivät välttämättä ole tehokkaita.
RC6(Render Standby)
Voit määrittää, päästetäänkö sisäänrakennettu grafiikka valmiustilaan virrankulutuksen vähentämiseksi. (Oletus: Enabled (käytössä))

Tallenna ja poistu

Save & Exit Setup (Tallenna ja poistu asetuksista)
Paina <Enter> tässä kohdassa ja valitse Yes (kyllä). Tämä tallentaa muutokset CMOS:ään ja poistuu BIOS Setup -ohjelmasta. Valitse No (ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Exit Without Saving (Poistu tallentamatta)
Paina <Enter> tässä kohdassa ja valitse Yes (kyllä). Tämä poistuu BIOS Setupista tallentamatta BIOS Setupissa tehtyjä muutoksia CMOS:ään. Valitse No (ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Load Optimized Defaults (Lataa optimoidut oletusarvot)
Paina <Enter> tässä kohdassa ja valitse Yes (kyllä) ladataksesi optimaaliset BIOSin oletusasetukset. BIOSin oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusarvot BIOSin päivittämisen jälkeen tai CMOS-arvojen tyhjentämisen jälkeen.
Boot Override (Ohita käynnistys)
Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse Yes (kyllä) vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
Save Profiles (Tallenna profiilit)
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Paina <Enter> suorittaaksesi. Tai voit valita Select File in HDD/FDD/USB (valitse tiedosto HDD/FDD/USB:ssä) tallentaaksesi profiilin tallennuslaitteellesi.
Load Profiles (Lataa profiilit)
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa ladataksesi BIOS-asetukset aiemmin luodusta profiilista ilman BIOS-asetusten uudelleen määrittämisen vaivaa. Valitse ensin ladattava profiili ja paina sitten <Enter> suorittaaksesi. Voit valita Select File in HDD/FDD/USB (valitse tiedosto HDD/FDD/USB:ssä) tuodaksesi aiemmin luodun profiilin tallennuslaitteeltasi tai ladata BIOSin automaattisesti luoman profiilin, kuten palauttaa BIOS-asetukset viimeisimpiin asetuksiin, jotka toimivat oikein (viimeisin tunnettu hyvä tietue).

Ohjainten asennus

Ennen ohjainten asentamista, asenna ensin käyttöjärjestelmä. (Seuraavissa ohjeissa käytetään Windows 10 -käyttöjärjestelmää esimerkkinä.)
Kun olet asentanut käyttöjärjestelmän, aseta emolevyn ohjainlevy optiseen asemaan. Napsauta näytön oikeassa yläkulmassa olevaa viestiä "Napauta valitaksesi, mitä tällä levyllä tehdään" ja valitse "Suorita Run.exe." (Tai mene Oma tietokone -kohtaan, kaksoisnapsauta optista asemaa ja suorita Run.exe-ohjelma.)

"Xpress Install" skannaa järjestelmäsi automaattisesti ja listaa sitten kaikki asennettavat ohjaimet. Voit napsauttaa Xpress Install -painiketta, jolloin "Xpress Install" asentaa kaikki valitut ohjaimet. Tai napsauta nuolikuvaketta asentaaksesi tarvitsemasi ohjaimet yksitellen.
