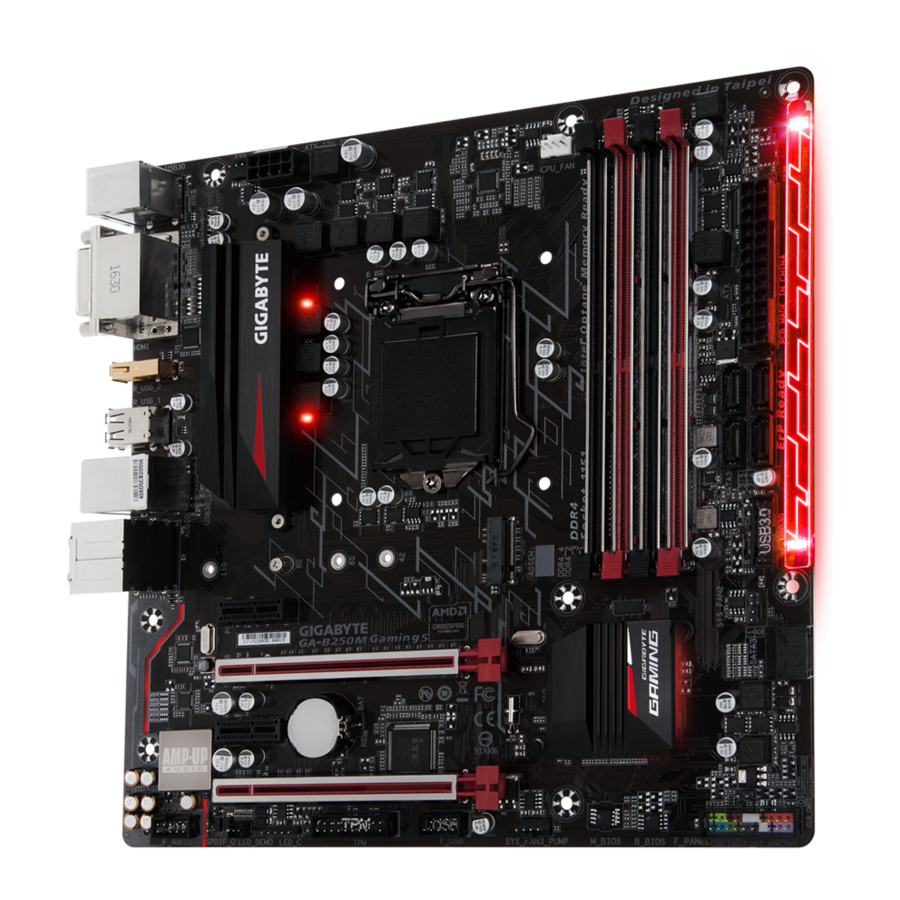

GIGABYTE GA-B250M-Gaming 5 - Аналық плата нұсқаулығы

Аналық платаның ревизиясын анықтау

Аналық платадағы ревизия нөмірі келесідей көрінеді: "REV: X.X." Мысалы, "REV: 1.0" аналық платаның ревизиясы 1.0 дегенді білдіреді. Аналық платаның BIOS, драйверлерін жаңартудан бұрын немесе техникалық ақпаратты іздеу кезінде аналық платаның ревизиясын тексеріңіз.

Мысал:

Аналық платаның орналасуы

Қораптың ішіндегісі

• GA-B250M-Gaming аналық платасы
• Аналық плата драйверінің дискі
• Пайдаланушы нұсқаулығы
• Төрт SATA кабелі
• Кіріс/шығыс қалқаны

* Жоғарыдағы қораптың ішіндегісі тек анықтама үшін берілген және нақты элементтер сіз алатын өнім бумасына байланысты болады.
Қораптың ішіндегісі ескертусіз өзгертілуі мүмкін.

Аппараттық құралды орнату

Орнату кезіндегі сақтық шаралары

Аналық платада электростатикалық разряд (ESD) нәтижесінде зақымдалуы мүмкін көптеген нәзік электрондық схемалар мен компоненттер бар. Орнату алдында пайдаланушы нұсқаулығын мұқият оқып шығып, келесі процедураларды орындаңыз:

• Орнату алдында шассидің аналық платаға жарамды екеніне көз жеткізіңіз.
• Орнату алдында дилер берген аналық платаның S/N (Сериялық нөмір) жапсырмасын немесе кепілдік жапсырмасын алып тастамаңыз немесе сындырмаңыз. Бұл жапсырмалар кепілдікті растау үшін қажет.
• Аналық платаны немесе басқа аппараттық құрал компоненттерін орнатпас бұрын немесе алып тастамас бұрын, әрқашан қуат сымын розеткадан ажырату арқылы айнымалы ток қуатын өшіріңіз.
• Аппараттық құрал компоненттерін аналық платадағы ішкі қосқыштарға қосқан кезде, олардың тығыз және қауіпсіз қосылғанына көз жеткізіңіз.
• Аналық платаны ұстаған кезде металл сымдарға немесе қосқыштарға тигізбеңіз.
• Аналық плата, CPU немесе жад сияқты электрондық компоненттерді ұстаған кезде электростатикалық разрядқа қарсы (ESD) білезікті тағу ұсынылады. Егер сізде ESD білезігі болмаса, қолыңызды құрғақ ұстаңыз және алдымен статикалық электрді жою үшін металл затқа тиіңіз.
• Аналық платаны орнатпас бұрын оны антистатикалық төсеніштің үстіне немесе электростатикалық қорғаныс контейнерінің ішіне қойыңыз.
• Қуат сымын аналық платаға қоспас бұрын немесе одан ажыратпас бұрын қуат көзінің өшірілгеніне көз жеткізіңіз.
• Қуатты қоспас бұрын, қуат көзінің кернеуі жергілікті кернеу стандартына сәйкес орнатылғанына көз жеткізіңіз.
• Өнімді пайдаланбас бұрын аппараттық құрал компоненттерінің барлық кабельдері мен қуат қосқыштарының қосылғанын тексеріңіз.
• Аналық платаға зақым келтірмеу үшін бұрандалардың аналық платаның тізбегіне немесе оның компоненттеріне тиіп кетуіне жол бермеңіз.
• Аналық платада немесе компьютер корпусының ішінде қалған бұрандалар немесе металл компоненттер жоқ екеніне көз жеткізіңіз.
• Компьютер жүйесін тегіс емес жерге қоймаңыз.
• Компьютер жүйесін жоғары температуралы немесе дымқыл ортаға қоймаңыз.
• Орнату процесі кезінде компьютердің қуатын қосу жүйе компоненттерінің зақымдалуына, сондай-ақ пайдаланушының физикалық зақымдалуына әкелуі мүмкін.
• Егер сіз қандай да бір орнату қадамдарына сенімді болмасаңыз немесе өнімді пайдалануға қатысты мәселе туындаса, сертификатталған компьютер технигімен кеңесіңіз.
• Егер сіз адаптерді, ұзартқыш қуат кабелін немесе қуат таратқышты пайдалансаңыз, оның орнату және/немесе жерге қосу нұсқауларымен кеңесіңіз.

Өнім сипаттамалары

CPU	LGA1151 бумасындағы 7-ші және 6-шы буын Intel ® Core ™ i7 процессорларын/Intel ® Core ™ i5 процессорларын/Intel ® Core ™ i3 процессорларын/Intel ® Pentium ® процессорларын/Intel ® Celeron ® процессорларын қолдау (CPU-ді қолдаудың соңғы тізімі үшін GIGABYTE веб-сайтына өтіңіз.) L3 кэші CPU-ға байланысты өзгереді
Чипсет	Intel ® B250 Express чипсеті
Жад	Жүйелік жадтың 64 ГБ дейінгі көлемін қолдайтын 4 x DDR4 DIMM ұясы * Windows 32-биттік операциялық жүйесінің шектеуіне байланысты, 4 ГБ-тан астам физикалық жад орнатылған кезде, көрсетілетін нақты жад көлемі орнатылған физикалық жад көлемінен аз болады. Қос арналы жад архитектурасы DDR4 2400/2133 MHz жад модульдерін қолдау ECC Un-buffered DIMM 1Rx8/2Rx8 жад модульдерін қолдау (ECC емес режимде жұмыс істейді) ECC емес Un-buffered DIMM 1Rx8/2Rx8/1Rx16 жад модульдерін қолдау Extreme Memory Profile (XMP) жад модульдерін қолдау * 2400 MHz немесе XMP жадын қолдау үшін 7-ші буын процессорын орнату керек. (Қолдау көрсетілетін жад жылдамдықтары мен жад модульдерінің соңғы нұсқалары үшін GIGABYTE веб-сайтына өтіңіз.)
Борттағы графика	Интеграцияланған графикалық процессор-Intel ® HD Graphics қолдауы: 1 x DVI-D порты, ең жоғары ажыратымдылығы 1920x1200@60 Hz * DVI-D порты адаптер арқылы D-Sub қосылымын қолдамайды. 1 x HDMI порты, ең жоғары ажыратымдылығы 4096x2160@24 Hz * HDMI 1.4 нұсқасын қолдау. Ең жоғары ортақ жад 1 ГБ
Аудио	Realtek ® ALC1220 кодегі High Definition Audio 2/4/5.1/7.1-арна S/PDIF шығысын қолдау
LAN	Intel ® GbE LAN чипі (10/100/1000 Мбит)
Кеңейту ұялары	1 x PCI Express x16 ұясы, x16 жылдамдығымен жұмыс істейді (PCIEX16) * Оңтайлы өнімділік үшін, егер тек бір PCI Express графикалық картасы орнатылатын болса, оны PCIEX16 ұясына орнатуды ұмытпаңыз. 1 x PCI Express x16 ұясы, x4 жылдамдығымен жұмыс істейді (PCIEX4) 2 x PCI Express x1 ұясы (Барлық PCI Express ұялары PCI Express 3.0 стандартына сәйкес келеді.)
Көп графикалық технология	AMD Quad-GPU CrossFireX ™ және 2-Way AMD CrossFire ™ технологияларын қолдау
Сақтау интерфейсі	Чипсет: 1 x M.2 коннекторы (Socket 3, M кілті, 2242/2260/2280/22110 SATA және PCIe x4/x2 SSD қолдау түрі) 6 x SATA 6Gb/s коннекторлары * M.2 және SATA коннекторларын орнату туралы ескертпелер үшін "Ішкі коннекторлар" бөлімін қараңыз.
USB	Чипсет: 6 x USB 3.1 Gen 1 порты (артқы панельде 4 порт, ішкі USB тақырыбы арқылы 2 порт қол жетімді) 5 x USB 2.0/1.1 порты (артқы панельде 3 порт, ішкі USB тақырыбы арқылы 2 порт қол жетімді)
Ішкі коннекторлар	1 x 24-pin ATX негізгі қуат коннекторы 1 x 8-pin ATX 12V қуат коннекторы 1 x M.2 Socket 3 коннекторы 6 x SATA 6Gb/s коннекторлары 1 x CPU желдеткішінің тақырыбы 2 x жүйелік желдеткіш тақырыптары 1 x жүйелік желдеткіш/суды салқындату сорғысының тақырыбы 1 x алдыңғы панельдің тақырыбы 1 x алдыңғы панельдің аудио тақырыбы 1 x USB 3.1 Gen 1 тақырыбы 1 x USB 2.0/1.1 тақырыбы 1 x S/PDIF шығыс тақырыбы 1 x Trusted Platform Module (TPM) тақырыбы 1 x RGB (RGBW) LED жолағын ұзарту кабельінің тақырыбы 1 x Clear CMOS секіргіші
Артқы панель коннекторлары	1 x PS/2 пернетақта/тышқан порты 1 x DVI-D порты 1 x HDMI порты 4 x USB 3.1 Gen 1 порты 3 x USB 2.0/1.1 порты 1 x RJ-45 порты 1 x оптикалық S/PDIF шығыс коннекторы 5 x аудио ұясы (орталық/сабвуфер динамигінің шығысы, артқы динамиктің шығысы, кіру сызығы, шығу сызығы, микрофонның кірісі)
I/O контроллері	iTE ® I/O контроллер чипі
Аппараттық құрал мониторы	Кернеуді анықтау Температураны анықтау Желдеткіш жылдамдығын анықтау Қызып кету туралы ескерту Желдеткіштің істен шығуы туралы ескерту Желдеткіш жылдамдығын басқару * Желдеткіштің (сорғының) жылдамдығын басқару функциясының қолдауы орнатқан желдеткішке (сорғыға) байланысты болады.
BIOS	2 x 64 Мбит флэш Лицензияланған AMI UEFI BIOS қолданыңыз DualBIOS ™ қолдау PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ерекше мүмкіндіктер	APP Center қолдауы * APP Center қолданбасында қолжетімді қолданбалар аналық плата үлгісіне байланысты өзгеруі мүмкін. Әрбір қолданбаның қолдау көрсетілетін функциялары аналық платаның сипаттамаларына байланысты өзгеруі мүмкін. 3D OSD @BIOS AutoGreen BIOS Setup Түс температурасы Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Платформаның қуат басқаруы RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner 3TB+ құлпын ашуды қолдау Q-Flash қолдау Xpress Install қолдау
Топтамадағы бағдарламалық жасақтама	Norton ® Internet Security (OEM нұсқасы) Intel ® Optane ™ Memory Ready cFosSpeed
Операциялық жүйе	Windows 10/8.1 64-bit жүйесін қолдау Windows 7 32-bit/64-bit жүйесін қолдау * Қолдау көрсетілетін операциялық жүйелер сіздің процессор үлгісіне байланысты өзгеруі мүмкін. * Windows 7 жүйесін орнатпас бұрын GIGABYTE веб-сайтынан "Windows USB Installation Tool" жүктеп алып, орнатыңыз.
Пішін факторы	Micro ATX пішін факторы; 24,4 см x 24,4 см

* GIGABYTE өнім сипаттамаларына және өнімге қатысты ақпаратқа алдын ала ескертусіз кез келген өзгерістер енгізу құқығын өзіне қалдырады.

CPU, жад модульдері, SSD және M.2 құрылғыларының қолдау тізімдері үшін GIGABYTE веб-сайтына кіріңіз.

Қолданбалардың соңғы нұсқасын жүктеп алу үшін GIGABYTE веб-сайтындағы Support\Utility List бетіне кіріңіз.

Процессорды орнату

Процессорды орнатуды бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның процессорды қолдайтынына көз жеткізіңіз. (Соңғы процессорды қолдау тізімі үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін процессорды орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Процессордың бірінші түйреуішін табыңыз. Егер процессор дұрыс бағытталмаса, оны орнату мүмкін емес. (Немесе сіз процессордың екі жағындағы ойықтарын және процессор ұясындағы туралау кілттерін таба аласыз.)
• Процессордың бетіне термиялық майдың біркелкі және жұқа қабатын жағыңыз.
• Егер процессор салқындатқышы орнатылмаған болса, компьютерді қоспаңыз, әйтпесе қызып кету және зақымдану пайда болуы мүмкін.
• Процессордың хост жиілігін процессор сипаттамаларына сәйкес орнатыңыз. Перифериялық құрылғыларға қойылатын стандартты талаптарға сәйкес келмегендіктен, жүйелік шинаның жиілігін аппараттық құралдың сипаттамаларынан асырып орнату ұсынылмайды. Егер сіз жиілікті стандартты сипаттамалардан асырып орнатқыңыз келсе, мұны процессорды, графикалық картаны, жадты, қатты дискіні және т.б. қоса алғанда, аппараттық құралдың сипаттамаларына сәйкес орындаңыз.

Процессорды орнату

Аналық платаның процессор ұясындағы туралау кілттерін және процессордағы ойықтарды табыңыз.

Процессорды орнатпас бұрын процессор ұясының қақпағын шешпеңіз. Процессорды орнатқаннан кейін иінтіректі қайта қосқан кезде ол жүктеме тақтасынан автоматты түрде шығып кетуі мүмкін.

Аппараттық құралды орнату туралы толық ақпаратты алу үшін GIGABYTE веб-сайтына кіріңіз.

Жадты орнату

Жадты орнатуды бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның жадты қолдайтынына көз жеткізіңіз. Бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптердегі жадты пайдалану ұсынылады. (Соңғы қолдау көрсетілетін жад жылдамдықтары мен жад модульдері үшін GIGABYTE веб-сайтына өтіңіз.)
• Аппараттық құралдың зақымдалуын болдырмау үшін жадты орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жад модульдерінде ақымаққа қарсы конструкция бар. Жад модулін тек бір бағытта ғана орнатуға болады. Егер жадты орната алмасаңыз, бағытын ауыстырыңыз.

Қос арналы жад конфигурациясы

Бұл аналық плата төрт жад ұясын қамтамасыз етеді және қос арналы технологияны қолдайды. Жад орнатылғаннан кейін BIOS автоматты түрде жадтың сипаттамалары мен сыйымдылығын анықтайды. Қос арналы жад режимін қосу бастапқы жад өткізу қабілетін екі есе арттырады.

Төрт жад ұясы екі арнаға бөлінген және әр арнада екі жад ұясы бар:

A арнасы: DDR4_2, DDR4_4
B арнасы: DDR4_1, DDR4_3

Қос арналы жад конфигурацияларының кестесі

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 модуль	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 модуль	DS/SS	DS/SS	DS/SS	DS/SS

(SS=бір жақты, DS=екі жақты, "- -"=жад жоқ)

Процессор шектеулеріне байланысты қос арналы режимде жадты орнатпас бұрын келесі нұсқауларды оқыңыз.

1. Егер тек бір жад модулі орнатылған болса, қос арналы режимді қосу мүмкін емес.
2. Қос арналы режимді екі немесе төрт жад модулімен қосқанда, бірдей сыйымдылықтағы, брендтегі, жылдамдықтағы және чиптердегі жадты пайдалану ұсынылады.

Кеңейту картасын орнату

Кеңейту картасын орнатуды бастамас бұрын келесі нұсқауларды оқып шығыңыз:

• Аналық платаның кеңейту картасын қолдайтынына көз жеткізіңіз. Кеңейту картасымен бірге келген нұсқаулықты мұқият оқып шығыңыз.
• Аппараттық құралдың зақымдалуын болдырмау үшін кеңейту картасын орнатпас бұрын әрқашан компьютерді өшіріп, қуат сымын розеткадан ажыратыңыз.

Артқы панельдің қосқыштары

1. PS/2 пернетақта/тышқан порты
   PS/2 тышқанын немесе пернетақтаны қосу үшін осы портты пайдаланыңыз.
2. USB 3.1 Gen 1 порты
   USB 3.1 Gen 1 порты USB 3.1 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясымен үйлесімді. Сіз осы портқа USB DAC қоса аласыз немесе осы портты USB құрылғылары үшін пайдалана аласыз.
3. DVI-D порты^{(Ескертпе)}
   DVI-D порты DVI-D спецификациясына сәйкес келеді және максималды ажыратымдылығы 1920x1200@60 Гц-ті қолдайды (қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты). DVI-D қосылымын қолдайтын мониторды осы портқа қосыңыз.
4. HDMI порты
   HDMI порты HDCP-ге сәйкес келеді және Dolby TrueHD және DTS HD Master Audio форматтарын қолдайды. Ол сондай-ақ 192KHz/16bit 8 арналы LPCM аудио шығысын қолдайды. HDMI қолдайтын мониторды қосу үшін осы портты пайдалануға болады. Максималды қолдау көрсетілетін ажыратымдылық 4096x2160@24 Гц, бірақ қолдау көрсетілетін нақты ажыратымдылықтар пайдаланылатын мониторға байланысты.

   HDMI құрылғысын орнатқаннан кейін әдепкі дыбыс шығару құрылғысын HDMI етіп орнатуды ұмытпаңыз. (Элементтің атауы операциялық жүйеңізге байланысты өзгеруі мүмкін.)
5. USB 2.0/1.1 порты
   USB порты USB 2.0/1.1 спецификациясын қолдайды. USB құрылғылары үшін осы портты пайдаланыңыз. Сіз осы портқа USB DAC қоса аласыз немесе осы портты USB құрылғылары үшін пайдалана аласыз.
6. USB 2.0/1.1 порты
   USB порты USB 2.0/1.1 спецификациясын қолдайды. USB құрылғылары үшін осы портты пайдаланыңыз.
7. RJ-45 LAN порты
   Gigabit Ethernet LAN порты Интернетке қосылуды 1 Гбит/с дейінгі деректер жылдамдығымен қамтамасыз етеді. Төменде LAN портының жарықдиодтарының күйлері сипатталған.

   Қосылым/жылдамдық жарықдиоды:

   Күй	Сипаттама
   Қызғылт сары	Деректердің жылдамдығы 1 Гбит/с
   Жасыл	Деректердің жылдамдығы 100 Мбит/с
   Өшірулі	Деректердің жылдамдығы 10 Мбит/с

   Белсенділік жарықдиоды:

   Күй	Сипаттама
   Жыпылықтайды	Деректерді жіберу немесе қабылдау орын алуда
   Қосулы	Деректерді жіберу немесе қабылдау орын алмайды

8. USB 3.1 Gen 1 порты
   USB 3.1 Gen 1 порты USB 3.1 Gen 1 спецификациясын қолдайды және USB 2.0 спецификациясымен үйлесімді. USB құрылғылары үшін осы портты пайдаланыңыз.

(Ескертпе) DVI-D порты адаптер арқылы D-Sub қосылымын қолдамайды.

9. Орталық/Сабвуфер динамигінің шығысы
   5.1/7.1 арналы аудио конфигурациясында орталық/сабвуфер динамиктерін қосу үшін осы аудио ұясын пайдаланыңыз.
10. Артқы динамиктің шығысы
    Бұл ұяны 4/5.1/7.1 арналы аудио конфигурациясында артқы динамиктерді қосу үшін пайдалануға болады.
11. Оптикалық S/PDIF шығыс қосқышы
    Бұл қосқыш сандық оптикалық аудионы қолдайтын сыртқы аудио жүйесіне сандық аудио шығысын қамтамасыз етеді. Бұл мүмкіндікті пайдаланбас бұрын, аудио жүйеңізде оптикалық сандық аудио кіріс қосқышы бар екеніне көз жеткізіңіз.
12. Кіріс желісі
    Желіге кіру ұясы. Оптикалық жетек, walkman және т.б. сияқты желіге кіру құрылғылары үшін осы аудио ұясын пайдаланыңыз.
13. Шығыс желісі
    Құлаққап немесе 2 арналы динамик үшін осы аудио ұясын пайдаланыңыз. Бұл ұяны 4/5.1/7.1 арналы аудио конфигурациясында алдыңғы динамиктерді қосу үшін пайдалануға болады.
14. Микрофон кірісі
    Микрофон кірісі ұясы.

Егер сіз бүйірлік динамикті орнатқыңыз келсе, аудио драйвері арқылы желіге кіру немесе микрофон кірісі ұясының бірін бүйірлік динамиктің шығысы етіп қайта тағайындауыңыз керек. Қосымша бағдарламалық құрал туралы ақпаратты алу үшін GIGABYTE веб-сайтына кіріңіз.

•
  Артқы панельдің қосқышына қосылған кабельді алып тастағанда, алдымен кабельді өзіңіздің құрылғыңыздан, содан кейін аналық платадан ажыратыңыз.
• Кабельді алып тастағанда, оны қосқыштан тікелей тартып шығарыңыз. Кабель қосқышының ішінде электрлік тұйықталуды болдырмау үшін оны жақтан жаққа шайқамаңыз.

Ішкі қосқыштар

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Сыртқы құрылғыларды қоспас бұрын келесі нұсқауларды оқып шығыңыз:

• Алдымен құрылғыларыңыздың қосылғысы келетін қосқыштарға сәйкес келетініне көз жеткізіңіз.
• Құрылғыларды орнатпас бұрын, құрылғыларды және компьютеріңізді өшіріңіз. Қуат сымын розеткадан ажыратыңыз құрылғылардың зақымдалуын болдырмау үшін.
• Құрылғыны орнатқаннан кейін және компьютерді қосудан бұрын құрылғы кабелінің аналық платадағы қосқышқа мықтап бекітілгеніне көз жеткізіңіз.

ATX_12V_2X4/ATX (2x4 12V қуат қосқышы және 2x12 негізгі қуат қосқышы)
Қуат қосқышын пайдалану арқылы қуат көзі аналық платадағы барлық компоненттерге жеткілікті тұрақты қуат бере алады. Қуат қосқышын қоспас бұрын, алдымен қуат көзінің өшірулі екеніне және барлық құрылғылардың дұрыс орнатылғанына көз жеткізіңіз. Қуат қосқышы қателікке төзімді дизайнға ие. Қуат сымын қуат қосқышына дұрыс бағытта қосыңыз. 12V қуат қосқышы негізінен процессорды қуатпен қамтамасыз етеді. Егер 12V қуат қосқышы қосылмаса, компьютер іске қосылмайды.

Кеңейту талаптарын қанағаттандыру үшін жоғары қуат тұтынуға төтеп бере алатын қуат көзін (500 Вт немесе одан жоғары) пайдалану ұсынылады. Егер қажетті қуатты қамтамасыз етпейтін қуат көзі пайдаланылса, нәтиже тұрақсыз немесе жүктелмейтін жүйеге әкелуі мүмкін.

ATX_12V_2X4:

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	GND (тек 2x4 түйіршікті 12V үшін)	5	+12V (тек 2x4 түйіршікті 12V үшін)
2	GND (тек 2x4 түйіршікті 12V үшін)	6	+12V (тек 2x4 түйіршікті 12V үшін)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (жұмсақ қосу/өшіру)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (күту режимі +5V)	21	+5V
10	+12V	22	+5V
11	+12V (тек 2x12 түйіршікті ATX үшін)	23	+5V (тек 2x12 түйіршікті ATX үшін)
12	3.3V (тек 2x12 түйіршікті ATX үшін)	24	GND (тек 2x12 түйіршікті ATX үшін)

CPU_FAN/SYS_FAN1/2 (Желдеткіш айдарлары)
Бұл аналық платадағы барлық желдеткіш айдарлары 4 түйіршікті. Көптеген желдеткіш айдарлары қатесіз енгізу дизайнына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосылған сым болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару дизайны бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылу диссипациясы үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады.

CPU_FAN/SYS_FAN1

SYS_FAN2

Түйреуіш нөмірі	Анықтама
1	GND
2	Кернеу жылдамдығын басқару
3	Сезу
4	PWM жылдамдығын басқару

•
  Процессорыңыз бен жүйеңіздің шамадан тыс қызып кетуін болдырмау үшін желдеткіш кабельдерін желдеткіш айдарларына қосыңыз. Шамадан тыс қызу процессордың зақымдалуына әкелуі мүмкін немесе жүйе ілініп қалуы мүмкін.
• Бұл желдеткіш айдарлары конфигурация секіргіш блоктары емес. Айдарларға секіргіш қақпақты қоймаңыз.

SYS_FAN3_PUMP (Жүйелік желдеткіш/суды салқындату сорғысының айдары)
Желдеткіш/сорғы айдары 4 түйіршікті және қатесіз енгізу дизайнына ие. Көптеген желдеткіш айдарлары қатесіз енгізу дизайнына ие. Желдеткіш кабелін қосқан кезде оны дұрыс бағытта қосқаныңызға көз жеткізіңіз (қара қосқыш сымы жерге қосылған сым болып табылады). Жылдамдықты басқару функциясы желдеткіш жылдамдығын басқару дизайны бар желдеткішті пайдалануды қажет етеді. Оңтайлы жылу диссипациясы үшін шассидің ішіне жүйелік желдеткішті орнату ұсынылады. Айдар сонымен қатар суды салқындату сорғысының жылдамдығын басқаруды қамтамасыз етеді, қосымша ақпарат алу үшін "BIOS Setup", "M.I.T." тарауын қараңыз

Түйреуіш нөмірі	Анықтама
1	GND
2	Кернеу жылдамдығын басқару
3	Сезу
4	PWM жылдамдығын басқару

SATA3 0/1/2/3/4/5 (SATA 6Gb/s қосқыштары)
SATA қосқыштары SATA 6Gb/s стандартына сәйкес келеді және SATA 3Gb/s және SATA 1.5Gb/s стандартымен үйлесімді. Әрбір SATA қосқышы бір SATA құрылғысын қолдайды.

Түйреуіш нөмірі	Анықтама
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA порттары үшін ыстық қосуды қосу үшін, "BIOS Setup", "Peripherals\SATA And RST Configuration" тарауын қараңыз, қосымша ақпарат алу үшін.

BAT (Батарея)
Батарея компьютер өшірулі болған кезде CMOS-тағы мәндерді (BIOS конфигурациялары, күні және уақыты туралы ақпарат сияқты) сақтау үшін қуат береді. Батарея кернеуі төмен деңгейге дейін төмендегенде батареяны ауыстырыңыз немесе CMOS мәндері дәл болмауы мүмкін немесе жоғалуы мүмкін.

Батареяны алып тастау арқылы CMOS мәндерін тазалауға болады:

1. Компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
2. Батареяны батарея ұстағышынан ақырын шығарып, бір минут күтіңіз. (Немесе батарея ұстағышының оң және теріс ұштарына тигізу үшін бұрағыш сияқты металл затты пайдаланыңыз, оларды 5 секундқа қысқартыңыз.)
3. Батареяны ауыстырыңыз.
4. Қуат сымын қосып, компьютеріңізді қайта іске қосыңыз.

•
  Батареяны ауыстырмас бұрын әрқашан компьютеріңізді өшіріп, қуат сымын ажыратыңыз.
• Батареяны баламалы батареямен ауыстырыңыз. Батарея дұрыс емес үлгімен ауыстырылса, жарылу қаупі бар.
• Егер батареяны өзіңіз ауыстыра алмасаңыз немесе батарея үлгісіне сенімді болмасаңыз, сатып алу орнына немесе жергілікті дилерге хабарласыңыз.
• Батареяны орнатқан кезде батареяның оң жағының (+) және теріс жағының (-) бағытын ескеріңіз (оң жағы жоғары қарау керек).
• Пайдаланылған батареялар жергілікті экологиялық ережелерге сәйкес өңделуі керек.

SPDIF_O (S/PDIF шығыс айдары)
Бұл айдар сандық S/PDIF шығысын қолдайды және аналық платадан графикалық карталар мен дыбыс карталары сияқты кейбір кеңейту карталарына сандық дыбыс шығару үшін S/PDIF сандық аудио кабелін (кеңейту карталарымен қамтамасыз етілген) қосады. Мысалы, кейбір графикалық карталар графикалық картаға HDMI дисплейін қосқыңыз келсе және бір уақытта HDMI дисплейінен сандық дыбыс шығарғыңыз келсе, аналық платадан графикалық картаға сандық дыбыс шығару үшін S/PDIF сандық аудио кабелін пайдалануды талап етуі мүмкін. S/PDIF сандық аудио кабелін қосу туралы ақпарат алу үшін кеңейту картаңыздың нұсқаулығын мұқият оқып шығыңыз.

Түйреуіш нөмірі	Анықтама
1	SPDIFO
2	GND

M2Q_32G (M.2 Socket 3 қосқышы)
M.2 қосқышы M.2 SATA SSD және M.2 PCIe SSD дискілерін қолдайды.

M.2 SSD дискісін M.2 қосқышына дұрыс орнату үшін төмендегі қадамдарды орындаңыз.

1-қадам:
Бұрауышты пайдаланып, бұранда мен гайканы аналық платадан босатыңыз. Орнатылатын M.2 SSD дискісі үшін дұрыс бекіту тесігін табыңыз, содан кейін алдымен гайканы бұраңыз.

2-қадам:
M.2 SSD дискісін қосқышқа бұрышпен сырғытыңыз.

3-қадам:
M.2 SSD дискісін төмен басып, содан кейін бұрандамен бекітіңіз.

Орнатылатын M.2 SSD дискісі үшін дұрыс тесікті таңдап, бұранда мен гайканы қайта бекітіңіз.

M2Q_32G және SATA коннекторларына арналған орнату ескертпелері:
Чипсет ұсынатын жолақтардың шектеулі санына байланысты SATA коннекторларының қолжетімділігі M2Q_32G коннекторына орнатылған құрылғының түріне байланысты болуы мүмкін. M2Q_32G коннекторы SATA3 5 коннекторымен өткізу қабілетін бөліседі. Толық ақпарат алу үшін келесі кестені қараңыз.

M.2 SSD/коннекторының түрі	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
M.2 SSD орнатылмаған

: Қолжетімді,
: Қолжетімсіз

F_PANEL (Алдыңғы панель тақырыбы)
Төмендегі түйреуіш тағайындауларына сәйкес қуат қосқышын, қайта жүктеу қосқышын, динамикті, корпустың кіру қосқышын/датчигін және корпустағы жүйе күйінің индикаторын осы тақырыпқа қосыңыз. Кабельдерді қоспас бұрын оң және теріс түйреуіштерді ескеріңіз.

• PLED/PWR_LED (Қуат диоды, Сары/Күлгін):
  Корпустың алдыңғы панеліндегі қуат күйінің индикаторына қосылады. Жүйе жұмыс істеп тұрғанда диод жанады. Жүйе S3/S4 ұйқы күйінде немесе өшірілгенде (S5) диод өшеді.

Жүйе күйі	LED
S0	Қосулы
S3/S4/S5	Өшірулі

• PW (Қуат қосқышы, Қызыл):
  Корпустың алдыңғы панеліндегі қуат қосқышына қосылады. Қуат қосқышын пайдаланып жүйеңізді өшіру тәсілін конфигурациялауға болады ("BIOS Setup" тарауын, "Power" бөлімін қараңыз, қосымша ақпарат алу үшін).
• SPEAK (Динамик, Қызғылт сары):
  Корпустың алдыңғы панеліндегі динамикке қосылады. Жүйе жүйені іске қосу күйін дыбыстық кодты шығару арқылы хабарлайды. Жүйені іске қосу кезінде ешқандай ақау анықталмаса, бір қысқа дыбыс естіледі.
• HD (Қатты дискінің белсенділік диоды, Көк):
  Корпустың алдыңғы панеліндегі қатты дискінің белсенділік диодына қосылады. Қатты диск деректерді оқып жатқанда немесе жазып жатқанда диод жанады.
• RES (Қайта жүктеу қосқышы, Жасыл):
  Корпустың алдыңғы панеліндегі қайта жүктеу қосқышына қосылады. Компьютер қатып қалса және қалыпты қайта жүктеуді орындай алмаса, компьютерді қайта іске қосу үшін қайта жүктеу қосқышын басыңыз.
• CI (Корпусқа кіру тақырыбы, Сұр):
  Корпустың қақпағы алынып тасталғанын анықтай алатын корпустағы корпустың кіру қосқышына/датчигіне қосылады. Бұл функция корпусқа кіру қосқышы/датчигі бар корпусты қажет етеді.
• NC (Қызғылт сары): Қосылым жоқ.

Алдыңғы панельдің дизайны корпусқа байланысты өзгеруі мүмкін. Алдыңғы панель модулі негізінен қуат қосқышынан, қайта жүктеу қосқышынан, қуат диодынан, қатты дискінің белсенділік диодынан, динамиктен және т.б. тұрады. Корпустың алдыңғы панель модулін осы тақырыпқа қосқан кезде сым тағайындаулары мен түйреуіш тағайындауларының дұрыс сәйкес келетініне көз жеткізіңіз.

F_AUDIO (Алдыңғы панельдің аудио тақырыбы)
Алдыңғы панельдің аудио тақырыбы Intel High Definition audio (HD) және AC'97 аудиосын қолдайды. Сіз корпусыңыздың алдыңғы панель аудио модулін осы тақырыпқа қосуыңызға болады. Модуль қосқышының сым тағайындауларының аналық плата тақырыбының түйреуіш тағайындауларына сәйкес келетініне көз жеткізіңіз. Модуль қосқышы мен аналық плата тақырыбы арасындағы дұрыс емес қосылым құрылғының жұмыс істей алмауына немесе тіпті оны зақымдауына әкеледі.

HD алдыңғы панельдік аудио үшін:

Түйреуіш нөмірі	Анықтама
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Түйреуіш жоқ
9	LINE2_L
10	Sense

AC'97 алдыңғы панельдік аудио үшін:

Түйреуіш нөмірі	Анықтама
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Түйреуіш жоқ
9	Line Out (L)
10	NC

•
  Алдыңғы панельдің аудио тақырыбы әдепкі бойынша HD аудиосын қолдайды.
• Аудио сигналдары алдыңғы және артқы панельдік аудио қосылымдарында бір уақытта болады.
• Кейбір корпустар әрбір сымда бір штепсельдің орнына бөлінген қосқыштары бар алдыңғы панельдік аудио модулін қамтамасыз етеді. Әртүрлі сым тағайындаулары бар алдыңғы панельдік аудио модулін қосу туралы ақпарат алу үшін корпус өндірушісіне хабарласыңыз.

F_USB30 (USB 3.1 Gen 1 тақырыбы)
Тақырып USB 3.1 Gen 1 және USB 2.0 спецификациясына сәйкес келеді және екі USB портын қамтамасыз ете алады. Қосымша екі USB 3.1 Gen 1 портын қамтамасыз ететін 3,5" алдыңғы панелін сатып алу үшін жергілікті дилерге хабарласыңыз.

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Түйреуіш жоқ

F_USB (USB 2.0/1.1 тақырыбы)
Тақырып USB 2.0/1.1 спецификациясына сәйкес келеді. Әрбір USB тақырыбы қосымша USB жақшасы арқылы екі USB портын қамтамасыз ете алады. Қосымша USB жақшасын сатып алу үшін жергілікті дилерге хабарласыңыз.

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	Қуат (5V)	6	USB DY+
2	Қуат (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Түйреуіш жоқ
5	USB DX+	10	NC

•
  IEEE 1394 жақшасының (2x5-pin) кабелін USB 2.0/1.1 тақырыбына қоспаңыз.
• USB жақшасын орнатпас бұрын, компьютеріңізді өшіріп, USB жақшасын зақымдамау үшін қуат сымын қуат розеткасынан ажыратқаныңызға көз жеткізіңіз.

TPM (Сенімді платформа модулінің тақырыбы)
Осы тақырыпқа TPM (Сенімді платформа модулін) қосуға болады.

Түйреуіш нөмірі	Анықтама	Түйреуіш нөмірі	Анықтама
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Түйреуіш жоқ	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS тазалау секіргіші)
BIOS конфигурациясын тазарту және CMOS мәндерін зауыттық әдепкі күйге қайтару үшін осы секіргішті пайдаланыңыз. CMOS мәндерін тазарту үшін бұрауыш сияқты металл затты пайдаланып, екі түйреуішті бірнеше секунд басып тұрыңыз.

Ашық: Қалыпты

Қысқаша: CMOS мәндерін тазарту

•
  CMOS мәндерін тазалаудан бұрын әрқашан компьютеріңізді өшіріп, қуат сымын розеткадан ажыратыңыз.
• Жүйені қайта іске қосқаннан кейін, зауыттық әдепкі мәндерді жүктеу үшін BIOS Setup-қа өтіңіз (Оңтайландырылған әдепкі мәндерді жүктеуді таңдаңыз) немесе BIOS параметрлерін қолмен конфигурациялаңыз (BIOS конфигурациялары үшін "BIOS Setup" тарауын қараңыз).

LED_C (RGB (RGBW) жарықдиодты жолақты ұзартқыш кабель тақтасы)
Бұл тақта стандартты 5050 RGB (RGBW) жарықдиодты жолағын (12V/G/R/B/W) қосу үшін пайдаланылуы мүмкін, максималды қуат көрсеткіші 2A (12V) және максималды ұзындығы 2 м.

Түйреуіш нөмірі	Анықтамасы
1	12V
2	G
3	R
4	B
5	W

RGB (RGBW) жарықдиодты жолақты ұзартқыш кабельдің бір ұшын тақтаға, ал екінші ұшын RGB (RGBW) жарықдиодты жолағына қосыңыз. Ұзартқыш кабельдің қара сымы (штепсельде үшбұрышпен белгіленген) осы тақтаның 1-ші түйреуішіне (12V) қосылуы керек. Ұзартқыш кабельдің екінші ұшындағы 12V түйреуіші (жебемен белгіленген) жарықдиодты жолақтың 12V-мен туралануы керек. Жарықдиодты жолақтың қосылу бағытына абай болыңыз; дұрыс қосылмау жарықдиодты жолақтың зақымдалуына әкелуі мүмкін.

RGB (RGBW) жарықдиодты жолағының шамдарын қалай қосу/өшіру керектігі туралы "BIOS Setup" тарауындағы нұсқауларды қараңыз.

Құрылғыларды орнатпастан бұрын, құрылғыларды және компьютеріңізді өшіруді ұмытпаңыз. Құрылғылардың зақымдалуын болдырмау үшін қуат сымын розеткадан ажыратыңыз.

BIOS орнатуы

BIOS (Негізгі енгізу және шығару жүйесі) жүйенің аппараттық параметрлерін аналық платадағы CMOS-қа жазады. Оның негізгі функцияларына жүйе іске қосылған кезде Power-On Self-Test (POST) жүргізу, жүйе параметрлерін сақтау және операциялық жүйені жүктеу және т.б. кіреді. BIOS құрамына пайдаланушыға негізгі жүйе конфигурациясының параметрлерін өзгертуге немесе белгілі бір жүйе мүмкіндіктерін іске қосуға мүмкіндік беретін BIOS Setup бағдарламасы кіреді.
Қуат өшірілген кезде, CMOS-тағы конфигурация мәндерін сақтау үшін аналық платадағы батарея CMOS-қа қажетті қуатты береді. BIOS Setup бағдарламасына кіру үшін қуат қосылған кезде POST кезінде <Delete> пернесін басыңыз. BIOS-ты жаңарту үшін GIGABYTE Q-Flash немесе BIOS утилитасын пайдаланыңыз.

• Q-Flash пайдаланушыға операциялық жүйеге кірмей-ақ BIOS-ты жылдам және оңай жаңартуға немесе сақтық көшірмесін жасауға мүмкіндік береді.
• BIOS — Интернеттен BIOS-тың соңғы нұсқасын іздейтін және жүктеп алатын және BIOS-ты жаңартатын Windows-қа негізделген утилита.

•
  BIOS жыпылықтауы қауіпті болуы мүмкін болғандықтан, BIOS-тың ағымдағы нұсқасын пайдалану кезінде проблемалар туындамаса, BIOS-ты жыпылықтатпау ұсынылады. BIOS-ты жыпылықтату үшін абай болыңыз. BIOS-ты дұрыс жыпылықтатпау жүйенің дұрыс жұмыс істемеуіне әкелуі мүмкін.
• Жүйенің тұрақсыздығын немесе басқа да күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеу ұсынылады (қажет болмаса). Параметрлерді дұрыс өзгертпеу жүйенің жүктелмеуіне әкелуі мүмкін. Егер бұл орын алса, CMOS мәндерін тазартып, тақтаны әдепкі мәндерге қайтаруға тырысыңыз. (CMOS мәндерін қалай тазарту керектігі туралы осы тараудағы "Оңтайландырылған әдепкілерді жүктеу" бөлімін немесе аппараттық құралды орнату тарауындағы батарея/CMOS тазартқыш секіргішінің кіріспелерін қараңыз.)

Іске қосу экраны

Компьютер жүктелген кезде келесі іске қосу логотипінің экраны пайда болады. (BIOS нұсқасының үлгісі: D3)

Төмендегідей екі түрлі BIOS режимі бар және екі режим арасында ауысу үшін <F2> пернесін пайдалануға болады. Classic Setup режимі BIOS параметрлерін егжей-тегжейлі қамтамасыз етеді. Элементтер арасында жылжу үшін пернетақтадағы көрсеткі пернелерін басып, қосалқы мәзірді қабылдау немесе енгізу үшін <Enter> пернесін басуға болады. Немесе қалаған элементті таңдау үшін тышқанды пайдалануға болады. Easy Mode пайдаланушыларға ағымдағы жүйе туралы ақпаратты жылдам көруге немесе оңтайлы өнімділік үшін реттеулер жасауға мүмкіндік береді. Easy Mode режимінде конфигурация элементтері арқылы жылжу үшін тышқанды пайдалануға болады.

•
  Егер жүйе әдеттегідей тұрақты болмаса, жүйеңізді әдепкі күйіне келтіру үшін Load Optimized Defaults (Оңтайландырылған әдепкілерді жүктеу) элементін таңдаңыз.
• Осы тарауда сипатталған BIOS Setup мәзірлері тек анықтама үшін берілген және BIOS нұсқасына байланысты өзгеруі мүмкін.

M.I.T.

Жүйенің сіз енгізген асқын/кернеу параметрлерімен тұрақты жұмыс істейтіні сіздің жалпы жүйелік конфигурацияларыңызға байланысты. Асқын/кернеуді дұрыс орындамау CPU, чипсет немесе жадқа зақым келтіруі және осы компоненттердің пайдалы қызмет ету мерзімін қысқартуы мүмкін. Бұл бет тек тәжірибелі пайдаланушыларға арналған және біз жүйенің тұрақсыздығын немесе басқа да күтпеген нәтижелерді болдырмау үшін әдепкі параметрлерді өзгертпеуге кеңес береміз. (Параметрлерді жеткіліксіз өзгерту жүйенің іске қосылмауына әкелуі мүмкін. Егер бұл орын алса, CMOS мәндерін тазартыңыз және тақтаны әдепкі мәндерге қайтарыңыз.)

• Жиіліктің кеңейтілген параметрлері
  • Тізбектік тактілік мән
    Ағымдағы жұмыс істеп тұрған Тізбектік тактілік жиілікті көрсетеді.
  • Графикалық тілім қатынасы ^{(Ескертпе)}
    Графикалық тілім қатынасын орнатуға мүмкіндік береді.
  • Графикалық тілімсіз қатынасы ^{(Ескертпе)}
    Графикалық тілімсіз қатынасын орнатуға мүмкіндік береді.
  • CPU тактілік коэффициенті
    Орнатылған CPU үшін тактілік коэффициентін өзгертуге мүмкіндік береді. Реттелетін ауқым орнатылатын CPU-ға байланысты.
  • CPU жиілігі
    Ағымдағы жұмыс істеп тұрған CPU жиілігін көрсетеді.
• CPU ядросының кеңейтілген параметрлері
  • CPU тактілік коэффициенті, CPU жиілігі
    Жоғарыдағы параметрлер Жиіліктің кеңейтілген параметрлері мәзіріндегі бірдей элементтермен синхронды.
  • AVX ығысуы ^{(Ескертпе)}
    AVX ығысуы — AVX коэффициентінің теріс ығысуы.

(Ескертпе) Бұл элемент тек осы мүмкіндікті қолдайтын CPU орнатқан кезде ғана болады. Intel^® CPU-ларының бірегей мүмкіндіктері туралы қосымша ақпарат алу үшін Intel веб-сайтына кіріңіз.

• Негізгі емес қатынас
  CPU негізгі емес қатынасын орнатуға мүмкіндік береді. Реттелетін ауқым пайдаланылатын CPU-ға байланысты.
• Негізгі емес жиілік
  Ағымдағы CPU негізгі емес жиілігін көрсетеді.
• CPU икемділік коэффициентін қайта анықтау
  CPU икемділік коэффициентін қосады немесе өшіреді. Ең жоғары CPU тактілік коэффициенті CPU икемділік коэффициентінің параметрлері мәніне негізделеді, егер CPU тактілік коэффициенті Авто күйіне орнатылған болса. (Әдепкі: Өшірулі)
• CPU икемділік коэффициентінің параметрлері
  CPU икемділік коэффициентін орнатуға мүмкіндік береді. Реттелетін ауқым CPU арқылы өзгеруі мүмкін.
• Intel(R) Turbo Boost технологиясы ^{(Ескертпе)}
  Intel ® CPU Turbo Boost технологиясын қосуды анықтауға мүмкіндік береді. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• Turbo коэффициенті ^{(Ескертпе)}
  Белсенді ядролардың әртүрлі саны үшін CPU Turbo коэффициенттерін орнатуға мүмкіндік береді. Авто CPU Turbo коэффициенттерін CPU спецификацияларына сәйкес орнатады. (Әдепкі: Авто)
• Қуат шегі TDP (Ватт) / Қуат шегінің уақыты
  CPU Turbo режимі үшін қуат шегін және көрсетілген қуат шегінде жұмыс істеуге қанша уақыт кететінін орнатуға мүмкіндік береді. Егер көрсетілген мәннен асып кетсе, CPU қуатты азайту үшін ядроның жиілігін автоматты түрде төмендетеді. Авто қуат шегін CPU спецификацияларына сәйкес орнатады. (Әдепкі: Авто)
• Ядролық ток шегі (Ампер)
  CPU Turbo режимі үшін ток шегін орнатуға мүмкіндік береді. CPU тогы көрсетілген ток шегінен асқан кезде, CPU токты азайту үшін ядроның жиілігін автоматты түрде төмендетеді. Авто қуат шегін CPU спецификацияларына сәйкес орнатады. (Әдепкі: Авто)
• CPU ядроларының саны қосылды (Ескертпе)
  Intel ® көп ядролы CPU-да қосылатын CPU ядроларының санын таңдауға мүмкіндік береді (CPU ядроларының саны CPU арқылы өзгеруі мүмкін). Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• Hyper-Threading технологиясы (Ескертпе)
  Intel пайдаланған кезде көп ағынды технологияны қосуды анықтауға мүмкіндік береді, бұл функцияны қолдайды. Бұл мүмкіндік тек көп процессорлы режимін қолдайтын операциялық жүйелер үшін жұмыс істейді. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• Intel(R) жылдамдықты ауыстыру технологиясы (Intel® жылдамдықты ауыстыру технологиясы) ^{(Ескертпе)}
  Intel^® жылдамдықты ауыстыру технологиясын қосады немесе өшіреді. Бұл мүмкіндікті қосу процессорға жұмыс жиілігін жылдамырақ арттыруға және жүйенің жауап беруін жақсартуға мүмкіндік береді. (Әдепкі: Өшірулі)
• CPU кеңейтілген тоқтату (C1E) ^{(Ескертпе)}
  Intel ® CPU кеңейтілген тоқтату (C1E) функциясын қосады немесе өшіреді, жүйенің тоқтату күйіндегі CPU қуатын үнемдеу функциясы. Қосылған кезде, қуат тұтынуын азайту үшін жүйенің тоқтату күйінде CPU ядросының жиілігі мен кернеуі төмендетіледі. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• C3 күйін қолдау ^{(Ескертпе)}
  Жүйенің тоқтату күйінде CPU-ға C3 режиміне кіруге рұқсат беруді анықтауға мүмкіндік береді. Қосылған кезде, қуат тұтынуын азайту үшін жүйенің тоқтату күйінде CPU ядросының жиілігі мен кернеуі төмендетіледі. C3 күйі C1-ге қарағанда қуатты үнемдеудің кеңейтілген күйі болып табылады. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)

(Ескертпе) Бұл элемент тек осы мүмкіндікті қолдайтын CPU орнатқан кезде ғана болады. Intel^® CPU-ларының бірегей мүмкіндіктері туралы қосымша ақпарат алу үшін Intel веб-сайтына кіріңіз.

• C6/C7 күйін қолдау ^{(1-ескертпе)}
  Жүйенің тоқтату күйінде CPU-ға C6/C7 режиміне кіруге рұқсат беруді анықтауға мүмкіндік береді. Қосылған кезде, қуат тұтынуын азайту үшін жүйенің тоқтату күйінде CPU ядросының жиілігі мен кернеуі төмендетіледі. C6/C7 күйі C3-ке қарағанда қуатты үнемдеудің кеңейтілген күйі болып табылады. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• C8 күйін қолдау ^{(1-ескертпе)}
  Жүйенің тоқтату күйінде CPU-ға C8 режиміне кіруге рұқсат беруді анықтауға мүмкіндік береді. Қосылған кезде, қуат тұтынуын азайту үшін жүйенің тоқтату күйінде CPU ядросының жиілігі мен кернеуі төмендетіледі. C8 күйі C6/C7-ге қарағанда қуатты үнемдеудің кеңейтілген күйі болып табылады. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• Пакеттің C күйінің шегі ^{(1-ескертпе)}
  Процессор үшін C күйінің шегін көрсетуге мүмкіндік береді. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• CPU жылулық мониторы ^{(1-ескертпе)}
  Intel ® жылулық мониторы функциясын қосады немесе өшіреді, CPU қызып кетуден қорғау функциясы. Қосылған кезде, CPU қызып кеткен кезде CPU ядросының жиілігі мен кернеуі төмендетіледі. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• CPU EIST функциясы ^{(1-ескертпе)}
  Enhanced Intel ® Speed Step технологиясын (EIST) қосады немесе өшіреді. CPU жүктемесіне байланысты, Intel EIST технологиясы орташа қуат тұтынуын және жылу шығаруды азайту үшін CPU кернеуі мен ядроның жиілігін динамикалық және тиімді түрде төмендете алады. Авто BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
• Кернеуді оңтайландыру
  Қуат тұтынуын азайту үшін кернеуді оңтайландыруды қосуды анықтауға мүмкіндік береді. (Әдепкі: Өшірулі)
• RSR
  CPU кернеуі/температурасы тым жоғары болса, CPU turbo коэффициентін автоматты түрде төмендетуді анықтауға мүмкіндік береді. (Әдепкі: Қосулы)
• Аппараттық алдын ала алу
  Жадтан деректер мен нұсқауларды кэшке алдын ала алу үшін аппараттық алдын ала алу құралын қосуды анықтауға мүмкіндік береді. (Әдепкі: Қосулы)
• Іргелес кэштік желіні алдын ала алу
  Процессорға сұралған кэштік желіні, сондай-ақ кейінгі кэштік желіні алуға мүмкіндік беретін іргелес кэштік желіні алдын ала алу механизмін қосуды анықтауға мүмкіндік береді. (Әдепкі: Қосулы)
• Жадтың төтенше профилі (X.M.P.) ^{(2-ескертпе)}
  BIOS-қа қосылған кезде жадтың өнімділігін арттыру үшін XMP жад модуліндегі SPD деректерін оқуға мүмкіндік береді.

  Өшірулі	Бұл функцияны өшіреді. (Әдепкі)
  1-профиль	1-профиль параметрлерін пайдаланады.
  2-профиль (2-ескертпе)	2-профиль параметрлерін пайдаланады.

• Жүйе жадының мультипликаторы
  Жүйе жадының мультипликаторын орнатуға мүмкіндік береді. Авто жад мультипликаторын жадтың SPD деректеріне сәйкес орнатады. (Әдепкі: Авто)

(1-е ескерту) Бұл элемент тек осы мүмкіндікті қолдайтын процессорды орнатқан кезде ғана болады. Intel^® процессорларының бірегей мүмкіндіктері туралы қосымша ақпаратты Intel веб-сайтынан қараңыз.
(2-е ескерту) Бұл элемент тек осы мүмкіндікті қолдайтын процессор мен жад модулін орнатқан кезде ғана болады.

• Жадтың тақ коэффициенті (100/133 немесе 200/266)
  Жадтың эталондық тактісін қолмен реттеуге мүмкіндік береді. (Әдепкі: Авто)
• Жад жиілігі (МГц)
• Жад жиілігінің бірінші мәні пайдаланылатын жадтың қалыпты жұмыс жиілігі болып табылады; екіншісі - Жүйелік жад мультипликаторының параметрлеріне сәйкес автоматты түрде реттелетін жад жиілігі.

• Жадтың кеңейтілген параметрлері
  • Extreme Memory Profile (X.M.P.) ^{(Ескертпе)} , Жүйелік жад мультипликаторы, Жадтың тақ коэффициенті(100/133 немесе 200/266), Жад жиілігі(МГц)
    Жоғарыдағы параметрлер Advanced Frequency Settings мәзіріндегі бірдей элементтерге синхронды.
  • Жадты жүктеу режимі ^{(Ескертпе)}
    Жадты анықтау және үйрету әдістерін қамтамасыз етеді.

    Авто	BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі)
    Қалыпты	BIOS автоматты түрде жадты үйретуді орындайды. Егер жүйе тұрақсыз немесе жүктелмейтін болса, CMOS мәндерін тазалап, тақтаны әдепкі мәндерге қайта орнатуға тырысыңыз. (CMOS мәндерін қалай тазалау керектігі туралы Hardware Installation тарауындағы батарея/CMOS тазалау секіргішінің кіріспесін қараңыз.)
    Жылдам жүктеуді қосу	Жадты жылдам жүктеу үшін кейбір нақты өлшемдерде жадты анықтау мен үйретуді өткізіп жіберіңіз.
    Жылдам жүктеуді өшіру	Әрбір жүктеу кезінде жадты анықтаңыз және үйретіңіз.

  • Жадты жақсарту параметрлері
    Бірнеше жад өнімділігін жақсарту параметрлерін қамтамасыз етеді: Normal (негізгі өнімділік), Relax OC, Enhanced Stability және Enhanced Performance. (Әдепкі: Normal)
  • Жадты уақытша реттеу режимі
    Manual және Advanced Manual Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving және төмендегі жадты уақытша реттеу параметрлері конфигурацияланатын болуына мүмкіндік береді. Опциялар: Auto (әдепкі), Manual, Advanced Manual.
  • Profile DDR кернеуі
    XMP емес жад модулін пайдаланған кезде немесе Extreme Memory Profile (X.M.P.) өшірілген күйде орнатылса, мән жад спецификациясына сәйкес көрсетіледі. Extreme Memory Profile (X.M.P.) Profile1 немесе Profile2 күйінде орнатылған кезде, мән XMP жадындағы SPD деректеріне сәйкес көрсетіледі.
  • Memory Multiplier Tweaker
    Жадты автоматты түрде реттеудің әртүрлі деңгейлерін қамтамасыз етеді. (Әдепкі: Авто)
  • Арналарды кезектестіру
    Жад арналарын кезектестіруді қосады немесе өшіреді. Қосылған жүйеге жад өнімділігі мен тұрақтылығын арттыру үшін жадтың әртүрлі арналарына бір уақытта қол жеткізуге мүмкіндік береді. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)
  • Дәрежелерді кезектестіру
    Жад дәрежелерін кезектестіруді қосады немесе өшіреді. Қосылған жүйеге жад өнімділігі мен тұрақтылығын арттыру үшін жадтың әртүрлі дәрежелеріне бір уақытта қол жеткізуге мүмкіндік береді. Auto BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Авто)

(Ескерту) Бұл элемент тек процессорды және осы мүмкіндікті қолдайтын жад модулін орнатқан кезде ғана болады.

• Channel A/B Memory Sub Timings
  Бұл қосалқы мәзір жадтың әрбір арнасы үшін жадты синхрондау параметрлерін қамтамасыз етеді. Тиісті синхрондау параметрінің экрандары Memory Timing Mode (Жадты синхрондау режимі) Manual (Қолмен) немесе Advanced Manual (Кеңейтілген қолмен) күйіне орнатылған кезде ғана конфигурацияланады. Ескертпе: Жадты синхрондау параметрлеріне өзгерістер енгізгеннен кейін жүйеңіз тұрақсыз болуы немесе іске қосылмауы мүмкін. Бұл орын алса, оңтайландырылған әдепкі мәндерді жүктеп немесе CMOS мәндерін тазарту арқылы тақтаны әдепкі мәндерге қайтарыңыз.
• Advanced Voltage Settings
• Advanced Power Settings
  • CPU Vcore Loadline Calibration
    Процессордың Vcore кернеуі үшін жүктеме сызығын калибрлеуді конфигурациялауға мүмкіндік береді. Жоғарырақ деңгейді таңдау процессордың Vcore кернеуін BIOS-та ауыр жүктеме кезінде орнатылған кернеумен бірдей етеді. Auto (Автоматты) BIOS-қа бұл параметрді автоматты түрде конфигурациялауға және Intel спецификацияларына сәйкес кернеуді орнатуға мүмкіндік береді. (Әдепкі: Auto (Автоматты))
  • VAXG Loadline Calibration
    Процессордың VAXG кернеуі үшін жүктеме сызығын калибрлеуді конфигурациялауға мүмкіндік береді. Жоғарырақ деңгейді таңдау процессордың VAXG кернеуін BIOS-та ауыр жүктеме кезінде орнатылған кернеумен бірдей етеді. Auto (Автоматты) BIOS-қа бұл параметрді автоматты түрде конфигурациялауға және Intel спецификацияларына сәйкес кернеуді орнатуға мүмкіндік береді. (Әдепкі: Auto (Автоматты))
• CPU Core Voltage Control
  Бұл бөлім процессор кернеуін басқару опцияларын ұсынады.
• Chipset Voltage Control
  Бұл бөлім чипсет кернеуін басқару опцияларын ұсынады.
• DRAM Voltage Control
  Бұл бөлім жад кернеуін басқару опцияларын ұсынады.
• PC Health Status
  • Reset Case Open Status

    Өшірулі	Алдыңғы шассиге кіру күйінің жазбасын сақтайды немесе тазартады. (Әдепкі)
    Қосулы	Алдыңғы шассиге кіру күйінің жазбасын тазартады және Case Open (Құрылғы ашық) өрісі келесі жүктеу кезінде "No" (Жоқ) деп көрсетеді.

  • Case Open
    Аналық платаның CI тақырыбына жалғанған шассиге кіруді анықтау құрылғысының анықтау күйін көрсетеді. Егер жүйе шассиінің қақпағы алынып тасталса, бұл өріс "Yes" (Иә) деп көрсетеді, әйтпесе "No" (Жоқ) деп көрсетеді. Шассиге кіру күйінің жазбасын тазарту үшін Reset Case Open Status (Құрылғыны ашу күйін қалпына келтіру) күйін Enabled (Қосулы) күйіне орнатыңыз, параметрлерді CMOS жадына сақтаңыз, содан кейін жүйеңізді қайта іске қосыңыз.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Жүйенің ағымдағы кернеулерін көрсетеді.
• Miscellaneous Settings
  • Max Link Speed
    PCI Express ұяларының жұмыс режимін Gen 1, Gen 2 немесе Gen 3 етіп орнатуға мүмкіндік береді. Нақты жұмыс режимі әр ұяның аппараттық сипаттамасына байланысты. Auto (Автоматты) BIOS-қа бұл параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto (Автоматты))
  • 3DMark01 Enhancement
    Кейбір ескі эталондық көрсеткіштерді жақсарту керектігін анықтауға мүмкіндік береді. (Әдепкі: Өшірулі)
• Smart Fan 5 Settings & Monitor
  Бақылау үшін нысанды таңдауға және одан әрі реттеуге мүмкіндік береді. (Әдепкі: CPU FAN)
  • Fan Speed Control

    Қалыпты	Желдеткішке температураға сәйкес әртүрлі жылдамдықпен жұмыс істеуге мүмкіндік береді. Жүйе талаптарына байланысты System Information Viewer арқылы желдеткіш жылдамдығын реттеуге болады. (Әдепкі)
    Дыбыссыз	Желдеткішке төмен жылдамдықпен жұмыс істеуге мүмкіндік береді.
    Қолмен	Қисық графиктегі желдеткіш жылдамдығын басқаруға мүмкіндік береді.
    Толық жылдамдық	Желдеткішке толық жылдамдықпен жұмыс істеуге мүмкіндік береді.

  • Fan Control Use Temperature Input
    Желдеткіш жылдамдығын басқару үшін сілтеме температурасын таңдауға мүмкіндік береді.
  • Temperature Interval
    Желдеткіш жылдамдығының өзгеруі үшін температура аралығын таңдауға мүмкіндік береді.
  • Fan/Pump Control Mode

    Автоматты	BIOS-қа орнатылған желдеткіш/сорғы түрін автоматты түрде анықтауға және оңтайлы басқару режимін орнатуға мүмкіндік береді. (Әдепкі)
    Кернеу	Кернеу режимі 3 істікшелі желдеткіш/сорғы үшін ұсынылады.
    PWM	PWM режимі 4 істікшелі желдеткіш/сорғы үшін ұсынылады.

  • Fan Speed
    Ағымдағы желдеткіш/сорғы жылдамдығын көрсетеді.
  • Temperature Warning Control
    Температура үшін ескерту шегін орнатады. Температура шектен асқан кезде BIOS ескерту дыбысын шығарады. Опциялар: Disabled (Өшірулі) (әдепкі), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Fan/Pump Fail Warning
    Желдеткіш/сорғы қосылмаған немесе істен шыққан жағдайда жүйеге ескерту дыбысын шығаруға мүмкіндік береді. Бұл орын алған кезде желдеткіштің/сорғының күйін немесе желдеткіштің/сорғының қосылымын тексеріңіз. (Әдепкі: Өшірулі)

Жүйе

Бұл бөлімде аналық плата үлгісі мен BIOS нұсқасы туралы ақпарат берілген. Сондай-ақ, BIOS пайдаланатын әдепкі тілді таңдап, жүйе уақытын қолмен орнатуға болады.

• Access Level (Қатынау деңгейі)
  Пайдаланылған құпия сөзді қорғау түріне байланысты ағымдағы қатынау деңгейін көрсетеді. (Егер құпия сөз орнатылмаса, әдепкі мән Administrator (Әкімші) болып көрсетіледі.) Әкімші деңгейі барлық
  BIOS параметрлеріне өзгертулер енгізуге мүмкіндік береді; Пайдаланушы деңгейі тек кейбір BIOS параметрлеріне өзгертулер енгізуге мүмкіндік береді, бірақ барлығына бірдей емес.
• System Language (Жүйе тілі)
  BIOS пайдаланатын әдепкі тілді таңдайды.
• System Date (Жүйе күні)
  Жүйе күнін орнатады. Күн пішімі апта (тек оқуға арналған), ай, күн және жыл болып табылады. Ай, Күн және Жыл өрістері арасында ауысу үшін <Enter> пернесін, ал қажетті мәнді орнату үшін <Page Up> немесе <Page Down> пернесін пайдаланыңыз.
• System Time (Жүйе уақыты)
  Жүйе уақытын орнатады. Уақыт пішімі сағат, минут және секунд болып табылады. Мысалы, сағат 13:00:00. Сағат, Минут және Секунд өрістері арасында ауысу үшін <Enter> пернесін, ал қажетті мәнді орнату үшін <Page Up> немесе <Page Down> пернесін пайдаланыңыз.

BIOS

• Bootup NumLock State (NumLock күйін іске қосу)
  POST-тан кейін пернетақтаның сандық пернелер тақтасындағы Numlock мүмкіндігін қосады немесе өшіреді. (Әдепкі: Қосулы)
• Security Option (Қауіпсіздік параметрі)
  Жүйе әр іске қосылған сайын немесе BIOS Setup-қа кіргенде ғана құпия сөз қажет пе, соны көрсетеді. Осы элементті конфигурациялағаннан кейін, Әкімші құпия сөзі/Пайдаланушы құпия сөзі элементінің астында құпия сөздерді орнатыңыз.

  Setup	Құпия сөз BIOS Setup бағдарламасына кіру үшін ғана қажет. Құпия сөз жүйені іске қосу және BIOS Setup-қа кіру үшін қажет
  System	Құпия сөз жүйені іске қосу және BIOS Setup бағдарламасына кіру үшін қажет. (Әдепкі)

• Full Screen LOGO Show (Толық экранды ЛОГО көрсету)
  Жүйе іске қосылған кезде GIGABYTE логотипін көрсету керектігін анықтауға мүмкіндік береді. Disabled (Өшірілген) жүйе іске қосылған кезде GIGABYTE логотипін өткізіп жібереді. (Әдепкі: Қосулы)
• Boot Option Priorities (Жүктеу опциясының басымдықтары)
  Қолжетімді құрылғылардан жалпы жүктеу ретін көрсетеді. GPT пішімін қолдайтын алмалы-салмалы сақтау құрылғылары жүктеу құрылғысы тізімінде "UEFI:" жолымен басталады. GPT бөлінуін қолдайтын операциялық жүйеден жүктеу үшін "UEFI:" жолымен басталатын құрылғыны таңдаңыз. Немесе Windows 7 64-bit сияқты GPT бөлінуін қолдайтын операциялық жүйені орнатқыңыз келсе, Windows 7 64-bit орнату дискісі бар және "UEFI:" жолымен басталатын оптикалық дискіні таңдаңыз.
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Қатты диск/CD/DVD ROM дискісі/Дискет дискісі/Желілік құрылғы BBS басымдықтары)
  Белгілі бір құрылғы түрі үшін жүктеу ретін көрсетеді, мысалы, қатты дискілер, оптикалық дискілер, дискет дискілері және LAN функциясынан жүктеуді қолдайтын құрылғылар және т.б. Қосылған бір типтегі құрылғыларды көрсететін қосалқы мәзірге кіру үшін осы элементте <Enter> пернесін басыңыз. Бұл элемент осы типтегі кем дегенде бір құрылғы орнатылған болса ғана болады.
• Fast Boot (Жылдам жүктеу)
  ОЖ жүктеу процесін қысқарту үшін жылдам жүктеуді қосады немесе өшіреді. Ultra Fast (Ультра жылдам) ең жылдам іске қосу жылдамдығын қамтамасыз етеді. (Әдепкі: Өшірулі)
• SATA Support (SATA қолдауы)

  All Sata Devices	Барлық SATA құрылғылары операциялық жүйеде және POST кезінде жұмыс істейді. (Әдепкі)
  Last Boot HDD Only	Алдыңғы жүктеу дискісінен басқа, барлық SATA құрылғылары ОЖ жүктеу процесі аяқталғанға дейін өшіріледі.

  Бұл элемент Жылдам жүктеу Қосулы немесе Ультра жылдам күйіне орнатылған кезде ғана конфигурацияланады.
• VGA Support (VGA қолдауы)
  Қай операциялық жүйе түрін жүктеуді таңдауға мүмкіндік береді.

  Auto	Ескі параметр ROM-ын ғана қосады.
  EFI Driver	EFI параметр ROM-ын қосады. (Әдепкі)

  Бұл элемент Жылдам жүктеу Қосулы немесе Ультра жылдам күйіне орнатылған кезде ғана конфигурацияланады.
• USB Support (USB қолдауы)

  Disabled	Барлық USB құрылғылары ОЖ жүктеу процесі аяқталғанға дейін өшіріледі.
  Full Initial	Барлық USB құрылғылары операциялық жүйеде және POST кезінде жұмыс істейді.
  Partial Initial	USB құрылғыларының бір бөлігі ОЖ жүктеу процесі аяқталғанға дейін өшіріледі. (Әдепкі)

  Бұл элемент Жылдам жүктеу Қосулы күйіне орнатылған кезде ғана конфигурацияланады. Бұл функция Жылдам жүктеу Ультра жылдам күйіне орнатылған кезде өшіріледі.
• PS2 Devices Support (PS2 құрылғыларын қолдау)

  Disabled	Барлық PS/2 құрылғылары ОЖ жүктеу процесі аяқталғанға дейін өшіріледі.
  Enabled	Барлық PS/2 құрылғылары операциялық жүйеде және POST кезінде жұмыс істейді. (Әдепкі)

  Бұл элемент Жылдам жүктеу Қосулы күйіне орнатылған кезде ғана конфигурацияланады. Бұл функция Жылдам жүктеу Ультра жылдам күйіне орнатылған кезде өшіріледі.

• NetWork Stack Driver Support (Желілік стек драйверін қолдау)

  Disabled	Желіден жүктеуді өшіреді. (Әдепкі)
  Enabled	Желіден жүктеуді қосады.

  Бұл элемент тек Fast Boot (Жылдам жүктеу) Enabled (Қосулы) немесе Ultra Fast (Ультра жылдам) күйіне орнатылған кезде конфигурацияланады.
• Next Boot After AC Power Loss (Айнымалы ток қуаты жоғалғаннан кейінгі келесі жүктеу)

  Normal Boot	Айнымалы ток қуаты қайтарылған кезде қалыпты іске қосуды қосады. (Әдепкі)
  Fast Boot	Айнымалы ток қуаты қайтарылған кезде Жылдам жүктеу параметрлерін сақтайды.

  Бұл элемент тек Fast Boot (Жылдам жүктеу) Enabled (Қосулы) немесе Ultra Fast (Ультра жылдам) күйіне орнатылған кезде конфигурацияланады.
• Mouse Speed (Тышқан жылдамдығы)
  Тышқан курсорының қозғалыс жылдамдығын орнатуға мүмкіндік береді. (Әдепкі: 1 X)
• Windows 8/10 Features (Windows 8/10 мүмкіндіктері)
  Орнатылатын операциялық жүйені таңдауға мүмкіндік береді. (Әдепкі: Басқа ОЖ)
• CSM Support (CSM қолдауы)
  Ескі компьютердің жүктеу процесін қолдау үшін UEFI CSM (Сәйкестікті қолдау модулі) қосады немесе өшіреді.

  Enabled	UEFI CSM-ді қосады. (Әдепкі)
  Disabled	UEFI CSM-ді өшіреді және тек UEFI BIOS жүктеу процесін қолдайды.

  Бұл элемент Windows 8/10 мүмкіндіктері Windows 8/10 немесе Windows 8/10 WHQL күйіне орнатылған кезде ғана конфигурацияланады.
• LAN PXE Boot Option ROM
  LAN контроллері үшін ескі параметр ROM-ын қосу керектігін таңдауға мүмкіндік береді. (Әдепкі: Өшірулі) Бұл элемент CSM Support (CSM қолдауы) Қосулы күйіне орнатылған кезде ғана конфигурацияланады.
• Storage Boot Option Control (Сақтау жүктеу опциясын басқару)
  Сақтау құрылғысының контроллері үшін UEFI немесе ескі параметр ROM-ын қосу керектігін таңдауға мүмкіндік береді.

  Do not launch	Параметр ROM-ын өшіреді.
  Legacy	Тек ескі параметр ROM-ын қосады. (Әдепкі)
  UEFI	Тек UEFI параметр ROM-ын қосады.

  Бұл элемент CSM Support (CSM қолдауы) Қосулы күйіне орнатылған кезде ғана конфигурацияланады.
• Other PCI Device (Басқа PCI құрылғысы)
  LAN, сақтау құрылғысы және графикалық контроллерлерден басқа PCI құрылғысының контроллері үшін UEFI немесе ескі параметр ROM-ын қосу керектігін таңдауға мүмкіндік береді.

  Do not launch	Параметр ROM-ын өшіреді.
  Legacy	Тек ескі параметр ROM-ын қосады.
  UEFI	Тек UEFI параметр ROM-ын қосады. (Әдепкі)

  Бұл элемент CSM Support (CSM қолдауы) Қосулы күйіне орнатылған кезде ғана конфигурацияланады.
• Administrator Password (Әкімші құпия сөзі)
  Әкімші құпия сөзін конфигурациялауға мүмкіндік береді. Осы элементте <Enter> пернесін басып, құпия сөзді теріңіз, содан кейін <Enter> пернесін басыңыз. Құпия сөзді растау сұралады. Құпия сөзді қайтадан теріп, <Enter> пернесін басыңыз. Жүйе іске қосылған кезде және BIOS Setup-қа кірген кезде әкімші құпия сөзін (немесе пайдаланушы құпия сөзін) енгізуіңіз керек. Пайдаланушы құпия сөзінен айырмашылығы, әкімші құпия сөзі барлық BIOS параметрлеріне өзгертулер енгізуге мүмкіндік береді.
• User Password (Пайдаланушы құпия сөзі)
  Пайдаланушы құпия сөзін конфигурациялауға мүмкіндік береді. Осы элементте <Enter> пернесін басып, құпия сөзді теріңіз, содан кейін <Enter> пернесін басыңыз. Құпия сөзді растау сұралады. Құпия сөзді қайтадан теріп, <Enter> пернесін басыңыз. Жүйе іске қосылған кезде және BIOS Setup-қа кірген кезде әкімші құпия сөзін (немесе пайдаланушы құпия сөзін) енгізуіңіз керек. Дегенмен, пайдаланушы құпия сөзі тек кейбір BIOS параметрлеріне өзгертулер енгізуге мүмкіндік береді, бірақ барлығына бірдей емес.
  Құпия сөзді болдырмау үшін құпия сөз элементінде <Enter> пернесін басыңыз және құпия сөз сұралған кезде алдымен дұрыс құпия сөзді енгізіңіз. Жаңа құпия сөз сұралған кезде ешқандай құпия сөзді енгізбестен <Enter> пернесін басыңыз. Растау сұралған кезде <Enter> пернесін қайтадан басыңыз. Ескертпе: Пайдаланушы құпия сөзін орнатпастан бұрын, алдымен Әкімші құпия сөзін орнатуды ұмытпаңыз.
• Secure Boot (Қауіпсіз жүктеу)
  Қауіпсіз жүктеуді қосуға немесе өшіруге және байланысты параметрлерді конфигурациялауға мүмкіндік береді.

Перифериялық құрылғылар

• Initial Display Output
  Орнатылған PCI Express графикалық картасынан немесе борттық графикадан монитор дисплейінің бірінші іске қосылуын көрсетеді.

  IGFX	Борттық графиканы бірінші дисплей ретінде орнатады.
  PCIe 1 Slot	PCIEX16 ұясындағы графикалық картаны бірінші дисплей ретінде орнатады. (Әдепкі)
  PCIe 2 Slot	PCIEX4 ұясындағы графикалық картаны бірінші дисплей ретінде орнатады.

• LED_C Connect
  Аналық платадағы LED_C коннекторына қосылған RGB (RGBW) LED жолағының шамдарын қосады немесе өшіреді. (Әдепкі: Қосулы)
• RGB Fusion
  Аналық плата үшін LED жарықтандыру режимін орнатуға мүмкіндік береді.

  Off	Бұл функцияны өшіреді.
  Pulse Mode	Барлық жарықдиодтар бір уақытта біртіндеп қосылып және біртіндеп өшеді.
  Color Cycle	Барлық жарықдиодтар бір уақытта толық түстер спектрі бойынша ауысады.
  Static Mode	Барлық жарықдиодтар бір түсті шығарады. (Әдепкі)
  Flash Mode	Барлық жарықдиодтар бір уақытта жыпылықтайды.

• Intel Platform Trust Technology (PTT)
  Intel^® PTT технологиясын қосады немесе өшіреді. (Әдепкі: Өшірулі)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
  USB құрылғысының тұрақтылығын күшейту үшін артқы панельдегі USB 3.1 Gen 1 порттарының (PS/2 пернетақтасы/тышқан портының астындағы) шығыс кернеуін арттыруға мүмкіндік береді.

  Normal	Бастапқы шығыс кернеуін сақтайды. (Әдепкі)
  Disable USB bus power	USB қосқыштарының қуатын өшіреді. Жоғары деңгейлі аудио ойнатқыштар сыртқы USB қуат көзін қосуы мүмкін.
  Voltage Compensation +0.1V	Бастапқы шығыс кернеуіне 0,1 В қосады.
  Voltage Compensation +0.2V	Бастапқы шығыс кернеуіне 0,2 В қосады.
  Voltage Compensation +0.3V.	Бастапқы шығыс кернеуіне 0,3 В қосады.

• OffBoard SATA Controller Configuration
  Орнатылған болса, M.2 PCIe SSD туралы ақпаратты көрсетеді.
• Trusted Computing
  Trusted Platform Module (TPM) модулін қосады немесе өшіреді.
• Intel(R) Bios Guard Technology
  BIOS-ты зиянды шабуылдардан қорғайтын Intel^® BIOS Guard мүмкіндігін қосады немесе өшіреді.
• Network Stack Configuration
  Windows Deployment Services серверінен OS орнату сияқты GPT пішіміндегі OS орнату үшін желіден жүктеуді өшіреді немесе қосады. (Әдепкі: Өшірулі)
  • Ipv4 PXE Support
    IPv4 PXE қолдауын қосады немесе өшіреді. Бұл элементті тек Network Stack қосулы болғанда ғана конфигурациялауға болады.
  • Ipv4 HTTP Support
    IPv4 үшін HTTP жүктеуін қолдауды қосады немесе өшіреді. Бұл элементті тек Network Stack қосулы болғанда ғана конфигурациялауға болады.
  • Ipv6 PXE Support
    IPv6 PXE қолдауын қосады немесе өшіреді. Бұл элементті тек Network Stack қосулы болғанда ғана конфигурациялауға болады.
  • Ipv6 HTTP Support
    IPv6 үшін HTTP жүктеуін қолдауды қосады немесе өшіреді. Бұл элементті тек Network Stack қосулы болғанда ғана конфигурациялауға болады.
  • PXE boot wait time
    PXE жүктеуін тоқтату үшін <Esc> пернесін баспас бұрын қанша уақыт күту керектігін конфигурациялауға мүмкіндік береді. Бұл элементті тек Network Stack қосулы болғанда ғана конфигурациялауға болады. (Әдепкі: 0)
  • Media detect count
    Медианың бар-жоғын қанша рет тексеру керектігін орнатуға мүмкіндік береді. Бұл элементті тек Network Stack қосулы болғанда ғана конфигурациялауға болады. (Әдепкі: 1)
• NVMe Configuration
  Орнатылған болса, M.2 NVME PCIe SSD туралы ақпаратты көрсетеді.
• USB Configuration & Legacy USB Support
  MS-DOS жүйесінде USB пернетақтасы/тышқанын пайдалануға мүмкіндік береді. (Әдепкі: Қосулы)
  • XHCI Hand-off
    XHCI Hand-off қолдауы жоқ операциялық жүйе үшін XHCI Hand-off мүмкіндігін қосу керектігін анықтайды. (Әдепкі: Өшірулі)
  • USB Mass Storage Driver Support
    USB жад құрылғыларын қолдауды қосады немесе өшіреді. (Әдепкі: Қосулы)
  • Port 60/64 Emulation
    I/O 64h және 60h порттарының эмуляциясын қосады немесе өшіреді. Бұл MS-DOS жүйесіндегі немесе USB құрылғыларын жергілікті қолдамайтын операциялық жүйедегі USB пернетақталары/тышқандары үшін толық ескі қолдау үшін қосылуы керек. (Әдепкі: Қосулы)
  • Mass Storage Devices
    Қосылған USB жад құрылғыларының тізімін көрсетеді. Бұл элемент USB жад құрылғысы орнатылған кезде ғана пайда болады.
• SATA And RST Configuration & SATA Controller(s)
  Интегралды SATA контроллерлерін қосады немесе өшіреді. (Әдепкі: Қосулы)
  • SATA Mode Selection
    Интегралды SATA контроллерлерінің жұмыс режимін көрсетеді.


    Intel RST With Intel Optane System Acceleration	SATA контроллерлері үшін Intel ® Optane ™ технологиясын қолдауды қосады.
    AHCI	SATA контроллерлерін AHCI режиміне конфигурациялайды. Advanced Host Controller Interface (AHCI) — жад драйверіне Native Command Queuing және Hot Plug сияқты жетілдірілген Serial ATA мүмкіндіктерін қосуға мүмкіндік беретін интерфейс спецификациясы. (Әдепкі)

  • Aggressive LPM Support
    Чипсеттің SATA контроллерлері үшін қуатты үнемдеу мүмкіндігін, ALPM (Aggressive Link Power Management) қосады немесе өшіреді. (Әдепкі: Қосулы)
  • Port 0/1/2/3/4/5
    Әрбір SATA портын қосады немесе өшіреді. (Әдепкі: Қосулы)
  • Hot plug
    Әрбір SATA порты үшін ыстық қосылым мүмкіндігін қосады немесе өшіреді. (Әдепкі: Өшірулі)
    Configured as eSATA
    Сыртқы SATA құрылғыларын қолдауды қосады немесе өшіреді.

Чипсет

• VT-d ^{(Ескертпе)}
  Directed I/O үшін Intel^® Virtualization Technology технологиясын қосады немесе өшіреді. (Әдепкі: Қосулы)
• Internal Graphics
  Борттық графикалық функцияны қосады немесе өшіреді. (Әдепкі: Автоматты)
• DVMT Pre-Allocated
  Борттық графика жадының өлшемін орнатуға мүмкіндік береді. Опциялар: 32M~1024M. (Әдепкі: 32M)
• DVMT Total Gfx Mem
  Борттық графиканың DVMT жадының өлшемін бөлуге мүмкіндік береді. Опциялар: 128M, 256M, MAX. (Әдепкі: 256M)
• Audio Controller
  Борттық аудио функциясын қосады немесе өшіреді. (Әдепкі: Қосулы)
  Борттық аудионы пайдаланудың орнына 3-ші тараптың қосымша аудио картасын орнатқыңыз келсе, бұл элементті Disabled күйіне орнатыңыз.
• PCH LAN Controller
  Борттық LAN функциясын қосады немесе өшіреді. (Әдепкі: Қосулы)
  Борттық LAN пайдаланудың орнына 3-ші тараптың қосымша желілік картасын орнатқыңыз келсе, бұл элементті Disabled күйіне орнатыңыз.
• Wake on LAN Enable
  LAN арқылы ояту функциясын қосады немесе өшіреді. (Әдепкі: Қосулы)
• High Precision Timer
  Операциялық жүйедегі High Precision Event Timer (HPET) қосады немесе өшіреді. (Әдепкі: Қосулы)
• IOAPIC 24-119 Entries
  Бұл функцияны қосады немесе өшіреді. (Әдепкі: Қосулы)

(Ескертпе) Бұл элемент осы мүмкіндікті қолдайтын CPU орнатқан кезде ғана болады. Intel^® CPU-ларының бірегей мүмкіндіктері туралы қосымша ақпарат алу үшін Intel веб-сайтына кіріңіз.

Қуат

• Platform Power Management
  Active State Power Management (ASPM) функциясын қосады немесе өшіреді. (Әдепкі: Өшірулі)
• PEG ASPM
  CPU PEG шинасына қосылған құрылғы үшін ASPM режимін конфигурациялауға мүмкіндік береді. Бұл элемент тек Platform Power Management (Платформаның қуат басқаруы) Enabled (Қосулы) күйіне орнатылған кезде ғана конфигурацияланады. (Әдепкі: Қосулы)
• PCH ASPM
  Чипсеттің PCI Express шинасына қосылған құрылғы үшін ASPM режимін конфигурациялауға мүмкіндік береді. Бұл элемент тек Platform Power Management (Платформаның қуат басқаруы) Enabled (Қосулы) күйіне орнатылған кезде ғана конфигурацияланады. (Әдепкі: Қосулы)
• DMI ASPM
  DMI сілтемесінің CPU жағы мен чипсет жағы үшін де ASPM режимін конфигурациялауға мүмкіндік береді. Бұл элемент тек Platform Power Management (Платформаның қуат басқаруы) Enabled (Қосулы) күйіне орнатылған кезде ғана конфигурацияланады. (Әдепкі: Қосулы)
• AC BACK
  Айнымалы ток қуатының жоғалуынан кейін жүйенің күйін анықтайды.


  Always Off	Айнымалы ток қуаты қайтарылғаннан кейін жүйе өшірулі күйде қалады. (Әдепкі)
  Always On	Айнымалы ток қуаты қайтарылғаннан кейін жүйе қосылады.
  Memory	Айнымалы ток қуаты қайтарылғаннан кейін жүйе өзінің соңғы белгілі ояу күйіне оралады.

• Power On By Keyboard
  Жүйені PS/2 пернетақтасының ояту оқиғасы арқылы қосуға мүмкіндік береді.
  Ескертпе: Бұл функцияны пайдалану үшін +5VSB сымында кемінде 1А қамтамасыз ететін ATX қуат көзі қажет.


  Disabled	Бұл функцияны өшіреді. (Әдепкі)
  Any Key	Жүйені қосу үшін кез келген пернені басыңыз.
  Keyboard 98	Жүйені қосу үшін Windows 98 пернетақтасындағы POWER түймесін басыңыз.
  Password	Жүйені қосу үшін 1~5 таңбадан тұратын құпия сөзді орнатыңыз.

• Power On Password
  Power On By Keyboard (Пернетақта арқылы қосу) Password (Құпия сөз) күйіне орнатылған кезде құпия сөзді орнатыңыз.
  Осы элементте <Enter> пернесін басып, 5 таңбаға дейін құпия сөзді орнатып, қабылдау үшін <Enter> пернесін басыңыз. Жүйені қосу үшін құпия сөзді енгізіп, <Enter> пернесін басыңыз.
  Ескертпе: Құпия сөзді жою үшін осы элементте <Enter> пернесін басыңыз. Құпия сөз сұралғанда, құпия сөз параметрлерін тазарту үшін құпия сөзді енгізбестен <Enter> пернесін қайтадан басыңыз.
• Power On By Mouse
  Жүйені PS/2 тышқанының ояту оқиғасы арқылы қосуға мүмкіндік береді.
  Ескертпе: Бұл функцияны пайдалану үшін +5VSB сымында кемінде 1А қамтамасыз ететін ATX қуат көзі қажет.

  Disabled	Бұл функцияны өшіреді. (Әдепкі)
  Move	Жүйені қосу үшін тышқанды жылжытыңыз.
  Double Click	Жүйені қосу үшін тышқанның сол жақ түймесін екі рет басыңыз.

• ErP
  Жүйенің S5 (өшірулі) күйде ең аз қуат тұтынуына жол беруді анықтайды. (Әдепкі: Өшірулі)
  Ескертпе: Бұл элемент Enabled (Қосулы) күйіне орнатылған кезде, келесі функциялар қолжетімсіз болады: Alarm арқылы қайта қосу, PME оқиғасы арқылы ояту, тышқан арқылы қосу, пернетақта арқылы қосу және LAN арқылы ояту.
• Soft-Off by PWR-BTTN
  Қуат түймесін пайдаланып MS-DOS режимінде компьютерді өшіру жолын конфигурациялайды.

  Instant-Off	Қуат түймесін басыңыз, сонда жүйе бірден өшіріледі. (Әдепкі)
  Delay 4 Sec.	Жүйені өшіру үшін қуат түймесін 4 секунд басып тұрыңыз. Егер қуат түймесі 4 секундтан аз уақыт басылса, жүйе күту режиміне өтеді.

• Power Loading
  Жалған жүктемені қосады немесе өшіреді. Қуат көзі төмен жүктемеде болғанда, өзін-өзі қорғау іске қосылып, оның өшіп қалуына немесе істен шығуына әкеледі. Егер бұл орын алса, Enabled (Қосулы) күйіне орнатыңыз. Auto (Автоматты) BIOS-қа осы параметрді автоматты түрде конфигурациялауға мүмкіндік береді. (Әдепкі: Auto (Автоматты))
• Resume by Alarm
  Жүйені қажетті уақытта қосуды анықтайды. (Әдепкі: Өшірулі)
  Егер қосылған болса, күнді және уақытты келесідей орнатыңыз:
  Wake up day (Ояту күні): Жүйені әр күн сайын немесе айдағы белгілі бір күні нақты уақытта қосыңыз.
  Wake up hour/minute/second (Ояту сағаты/минуты/секунды): Жүйе автоматты түрде қосылатын уақытты орнатыңыз.
  Ескертпе: Бұл функцияны пайдаланған кезде, операциялық жүйеден дұрыс өшірмеуден немесе айнымалы ток қуатын алып тастаудан аулақ болыңыз, әйтпесе параметрлер тиімді болмауы мүмкін.
• RC6(Render Standby)
  Борттағы графиканың қуат тұтынуды азайту үшін күту режиміне өтуіне жол беруді анықтауға мүмкіндік береді. (Әдепкі: Қосулы)

Сақтау & Шығу

• Save & Exit Setup
  Осы элементте <Enter> пернесін басып, Yes (Иә) таңдаңыз. Бұл CMOS-қа өзгерістерді сақтайды және BIOS Setup бағдарламасынан шығады. BIOS Setup негізгі мәзіріне оралу үшін No (Жоқ) таңдаңыз немесе <Esc> пернесін басыңыз.
• Exit Without Saving
  Осы элементте <Enter> пернесін басып, Yes (Иә) таңдаңыз. Бұл CMOS-қа BIOS Setup-та енгізілген өзгерістерді сақтамай BIOS Setup-тан шығады. BIOS Setup негізгі мәзіріне оралу үшін No (Жоқ) таңдаңыз немесе <Esc> пернесін басыңыз.
• Load Optimized Defaults
  Оңтайлы BIOS әдепкі параметрлерін жүктеу үшін осы элементте <Enter> пернесін басып, Yes (Иә) таңдаңыз. BIOS әдепкі параметрлері жүйенің оңтайлы күйде жұмыс істеуіне көмектеседі. BIOS-ты жаңартқаннан кейін немесе CMOS мәндерін тазалағаннан кейін әрқашан оңтайландырылған әдепкілерді жүктеңіз.
• Boot Override
  Дереу жүктелетін құрылғыны таңдауға мүмкіндік береді. Таңдаған құрылғыда <Enter> пернесін басып, растау үшін Yes (Иә) таңдаңыз. Сіздің жүйеңіз автоматты түрде қайта басталады және сол құрылғыдан жүктеледі.
• Save Profiles
  Бұл функция ағымдағы BIOS параметрлерін профильге сақтауға мүмкіндік береді. Сіз 8-ге дейін профиль жасай аласыз және Setup Profile 1~ Setup Profile 8 ретінде сақтай аласыз. Аяқтау үшін <Enter> пернесін басыңыз. Немесе профильді сақтау құрылғысына сақтау үшін HDD/FDD/USB ішіндегі Select File (Файлды таңдау) тармағын таңдай аласыз.
• Load Profiles
  Егер сіздің жүйеңіз тұрақсыз болып қалса және сіз BIOS әдепкі параметрлерін жүктеген болсаңыз, BIOS параметрлерін қайта конфигурациялау әуресінсіз, бұрын жасалған профильден BIOS параметрлерін жүктеу үшін осы функцияны пайдалана аласыз. Алдымен жүктегіңіз келетін профильді таңдап, содан кейін аяқтау үшін <Enter> пернесін басыңыз. Сақтау құрылғысынан бұрын жасалған профильді енгізу үшін немесе BIOS параметрлерін дұрыс жұмыс істеген соңғы параметрлерге қайтару сияқты BIOS автоматты түрде жасаған профильді жүктеу үшін HDD/FDD/USB ішіндегі Select File (Файлды таңдау) тармағын таңдай аласыз (соңғы белгілі жақсы жазба).

Драйверлерді орнату

•
  Драйверлерді орнатпас бұрын, алдымен операциялық жүйені орнатыңыз. (Төмендегі нұсқаулар мысал ретінде Windows 10 операциялық жүйесін пайдаланады.)
• Операциялық жүйені орнатқаннан кейін аналық платаның драйвер дискісін оптикалық дискіге салыңыз. Экранның жоғарғы оң жақ бұрышындағы "Tap to choose what happens with this disc" (Осы дискімен не болатынын таңдау үшін түртіңіз) хабарын басып, "Run Run.exe." (Run.exe іске қосу) тармағын таңдаңыз. (Немесе "Менің компьютерім" бөліміне өтіп, оптикалық дискіні екі рет басып, Run.exe бағдарламасын іске қосыңыз.)

"Xpress Install" (Xpress орнату) жүйеңізді автоматты түрде сканерлеп, содан кейін орнатуға ұсынылатын барлық драйверлерді тізімдейді. Xpress Install (Xpress орнату) түймесін басуға болады, сонда "Xpress Install" (Xpress орнату) таңдалған барлық драйверлерді орнатады. Немесе қажетті драйверлерді жеке орнату үшін көрсеткі белгішесін басыңыз.

Қосымша бағдарламалық жасақтама туралы ақпарат алу үшін GIGABYTE веб-сайтына кіріңіз.

Дыбыс бағдарламалық жасақтамасын конфигурациялау туралы мәліметтерді GIGABYTE веб-сайтынан қараңыз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

GIGABYTE GA-B250M-Gaming 5 - Аналық плата нұсқаулығы жүктеп алу

Қолжетімді тілдер
