GIGABYTE GA-B250M-Gaming 5 - Priručnik za matičnu ploču

Sadržaj

Identifikacija revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.

Primjer:
Identificiranje revizije matične ploče

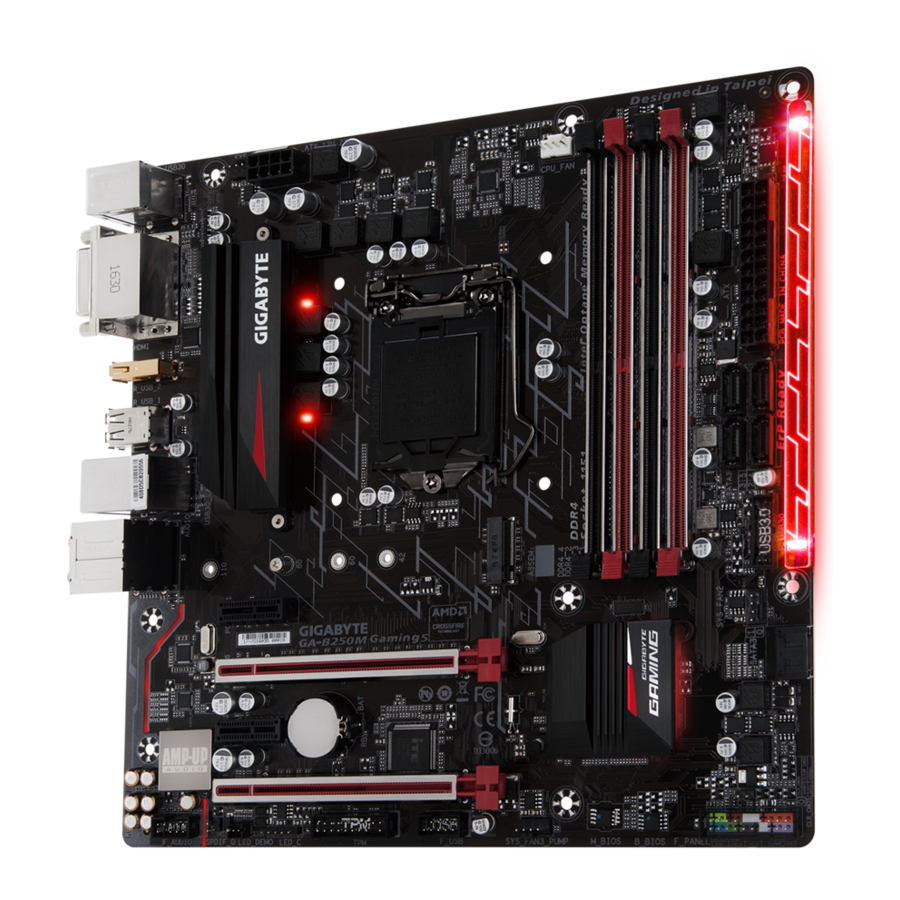

Izgled matične ploče

Izgled matične ploče

Sadržaj kutije

  • GA-B250M-Gaming matična ploča
  • Disk s upravljačkim programima za matičnu ploču
  • Korisnički priručnik
  • Četiri SATA kabela
  • I/O štitnik

* Gornji sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne obavijesti.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke krugove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

  • Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
  • Prije instalacije nemojte uklanjati niti lomiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju daje vaš prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
  • Uvijek isključite AC napajanje isključivanjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
  • Kada spajate hardverske komponente na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
  • Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodiča ili konektora.
  • Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, neka vam ruke budu suhe i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
  • Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar spremnika za zaštitu od elektrostatskog pražnjenja.
  • Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
  • Prije uključivanja napajanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
  • Prije uporabe proizvoda provjerite jesu li svi kabeli i konektori za napajanje vašeg hardvera spojeni.
  • Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u dodir s krugom matične ploče ili njezinim komponentama.
  • Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
  • Ne postavljajte računalni sustav na neravnu površinu.
  • Ne postavljajte računalni sustav u okruženje s visokom temperaturom ili vlagom.
  • Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava kao i do fizičke ozljede korisnika.
  • Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom računalnom tehničaru.
  • Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU
  • Podrška za 7. i 6. generaciju Intel ® Core ™ i7 procesora / Intel ® Core ™ i5 procesora / Intel ® Core ™ i3 procesora / Intel ® Pentium ® procesora / Intel ® Celeron ® procesora u paketu LGA1151
    (Posjetite web-mjesto GIGABYTE za najnoviji popis podržanih CPU-a.)
  • L3 predmemorija razlikuje se ovisno o CPU-u
Čipset
  • Intel ® B250 Express Chipset
Memorija
  • 4 x DDR4 DIMM utora koji podržavaju do 64 GB sistemske memorije
    * Zbog ograničenja 32-bitnog operativnog sustava Windows, kada je instalirano više od 4 GB fizičke memorije, stvarna veličina memorije koja se prikazuje bit će manja od veličine instalirane fizičke memorije.
  • Arhitektura dvokanalne memorije
  • Podrška za memorijske module DDR4 2400/2133 MHz
  • Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC načinu rada)
  • Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module
  • Podrška za Extreme Memory Profile (XMP) memorijske module
    * Za podršku za 2400 MHz ili XMP memoriju, morate instalirati procesor 7. generacije. (Posjetite web-mjesto GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika
  • Integrirani grafički procesor - podrška za Intel ® HD Graphics:
    • 1 x DVI-D priključak, podržava maksimalnu razlučivost od 1920x1200 pri 60 Hz
      * DVI-D priključak ne podržava D-Sub vezu putem adaptera.
    • 1 x HDMI priključak, podržava maksimalnu razlučivost od 4096x2160 pri 24 Hz
      * Podrška za verziju HDMI 1.4.
  • Maksimalna dijeljena memorija od 1 GB
Audio
  • Realtek ® ALC1220 kodek
  • High Definition Audio
  • 2/4/5.1/7.1-kanalni
  • Podrška za S/PDIF Out
LAN
  • Intel ® GbE LAN čip (10/100/1000 Mbit)
Utori za proširenje
  • 1 x PCI Express x16 utor, radi na x16 (PCIEX16)
    * Za optimalne performanse, ako se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 utor.
  • 1 x PCI Express x16 utor, radi na x4 (PCIEX4)
  • 2 x PCI Express x1 utora (Svi PCI Express utori u skladu su sa standardom PCI Express 3.0.)
Tehnologija višestruke grafike
  • Podrška za AMD Quad-GPU CrossFireX ™ i 2-Way AMD CrossFire ™ tehnologije
Sučelje za pohranu
  • Čipset:
    • 1 x M.2 priključak (Socket 3, M key, type 2242/2260/2280/22110 SATA i PCIe x4/x2 SSD podrška)
    • 6 x SATA 6Gb/s priključaka
      * Pogledajte "Unutarnji priključci" za obavijesti o instalaciji M.2 i SATA priključaka.
USB
  • Čipset:
    • 6 x USB 3.1 Gen 1 priključaka (4 priključka na stražnjoj ploči, 2 priključka dostupna putem unutarnjeg USB zaglavlja)
    • 5 x USB 2.0/1.1 priključaka (3 priključka na stražnjoj ploči, 2 priključka dostupna putem unutarnjeg USB zaglavlja)
Unutarnji priključci
  • 1 x 24-pinski ATX glavni priključak za napajanje
  • 1 x 8-pinski ATX 12V priključak za napajanje
  • 1 x M.2 Socket 3 priključak
  • 6 x SATA 6Gb/s priključaka
  • 1 x zaglavlje ventilatora CPU-a
  • 2 x zaglavlja ventilatora sustava
  • 1 x zaglavlje ventilatora sustava/pumpe za vodeno hlađenje
  • 1 x zaglavlje prednje ploče
  • 1 x zaglavlje prednje audio ploče
  • 1 x USB 3.1 Gen 1 zaglavlje
  • 1 x USB 2.0/1.1 zaglavlje
  • 1 x S/PDIF Out zaglavlje
  • 1 x Trusted Platform Module (TPM) zaglavlje
  • 1 x RGB (RGBW) LED strip produžni kabel zaglavlje
  • 1 x Clear CMOS kratkospojnik
Priključci na stražnjoj ploči
  • 1 x PS/2 priključak za tipkovnicu/miš
  • 1 x DVI-D priključak
  • 1 x HDMI priključak
  • 4 x USB 3.1 Gen 1 priključka
  • 3 x USB 2.0/1.1 priključka
  • 1 x RJ-45 priključak
  • 1 x optički S/PDIF Out priključak
  • 5 x audio utičnica (izlaz za središnji/subwoofer zvučnik, izlaz za stražnji zvučnik, linijski ulaz, linijski izlaz, ulaz za mikrofon)
I/O kontroler
  • iTE ® I/O kontroler čip
Hardverski monitor
  • Detekcija napona
  • Detekcija temperature
  • Detekcija brzine ventilatora
  • Upozorenje o pregrijavanju
  • Upozorenje o kvaru ventilatora
  • Kontrola brzine ventilatora
    * Hoće li funkcija kontrole brzine ventilatora (pumpe) biti podržana ovisit će o ventilatoru (pumpi) koju instalirate.
BIOS
  • 2 x 64 Mbit flash
  • Korištenje licenciranog AMI UEFI BIOS-a
  • Podrška za DualBIOS ™
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke
  • Podrška za APP Center
    * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče.
    • 3D OSD
    • @BIOS
    • AutoGreen
    • BIOS Setup
    • Temperatura boje
    • Cloud Station
    • EasyTune
    • Brzo pokretanje
    • Game Boost
    • ON/OFF Charge
    • Upravljanje napajanjem platforme
    • RGB Fusion
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • Preglednik informacija o sustavu
    • USB Blocker
    • USB DAC-UP 2
    • V-Tuner
  • Podrška za 3TB+ Unlock
  • Podrška za Q-Flash
  • Podrška za Xpress Install
Priloženi softver
  • Norton ® Internet Security (OEM verzija)
  • Intel ® Optane ™ Memory Ready
  • cFosSpeed
Operativni sustav
  • Podrška za Windows 10/8.1 64-bitni
  • Podrška za Windows 7 32-bitni/64-bitni
    * Podržani operativni sustavi mogu se razlikovati ovisno o modelu vašeg procesora.
    * Preuzmite "Windows USB Installation Tool" s web-mjesta GIGABYTE i instalirajte ga prije instaliranja sustava Windows 7.
Faktor oblika
  • Micro ATX faktor oblika; 24,4 cm x 24,4 cm

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija povezanih s proizvodom bez prethodne obavijesti.

ikona preuzimanja
Posjetite web-mjesto GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.

ikona preuzimanja
Posjetite stranicu Support\Utility List na web-mjestu GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instalacija CPU-a

upozorenje
Pročitajte sljedeće smjernice prije nego što započnete instalirati CPU:

  • Provjerite podržava li matična ploča CPU. (Idite na GIGABYTE-ovu web stranicu za najnoviji popis podržanih CPU-a.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
  • Pronađite pin broj jedan na CPU-u. CPU se ne može umetnuti ako nije ispravno usmjeren. (Ili možete pronaći ureze s obje strane CPU-a i ključeve za poravnavanje na utičnici CPU-a.)
  • Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
  • Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, jer inače može doći do pregrijavanja i oštećenja CPU-a.
  • Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se da se frekvencija sistemske sabirnice postavlja iznad specifikacija hardvera jer ne zadovoljava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa specifikacijama vašeg hardvera, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instalacija CPU-a

Pronađite ključeve za poravnavanje na utičnici CPU-a na matičnoj ploči i ureze na CPU-u.
Instalacija CPU-a

upozorenje
Nemojte uklanjati poklopac utičnice CPU-a prije umetanja CPU-a. Može iskočiti s ploče za opterećenje automatski tijekom procesa ponovnog uključivanja poluge nakon što umetnete CPU.


Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Instalacija memorije

upozorenje
Pročitajte sljedeće smjernice prije nego što započnete instalirati memoriju:

  • Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije iste veličine, marke, brzine i čipova. (Idite na GIGABYTE-ovu web stranicu za najnovije podržane brzine memorije i memorijske module.)
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
  • Memorijski moduli imaju dizajn koji je otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija memorije s dva kanala

Ova matična ploča ima četiri memorijska utora i podržava tehnologiju dva kanala. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje memorijskog načina s dva kanala udvostručit će izvornu propusnost memorije.

Četiri memorijska utora podijeljena su u dva kanala, a svaki kanal ima dva memorijska utora kao što slijedi:

Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Tablica konfiguracija memorije s dva kanala

DDR4_4 DDR4_2 DDR4_3 DDR4_1
2 modula
 - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
4 modula DS/SS DS/SS DS/SS DS/SS

(SS=Jednostrani, DS=Dvostrani, "- -"=Nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada s dva kanala.

  1. Način rada s dva kanala ne može se omogućiti ako je instaliran samo jedan memorijski modul.
  2. Prilikom omogućavanja načina rada s dva kanala s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Instalacija kartice za proširenje

upozorenje
Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

  • Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili uz karticu za proširenje.
  • Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

Priključci na stražnjoj ploči

  1. PS/2 priključak za tipkovnicu/miš
    Koristite ovaj priključak za spajanje PS/2 miša ili tipkovnice.
  2. USB 3.1 Gen 1 priključak
    USB 3.1 Gen 1 priključak podržava specifikaciju USB 3.1 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Možete spojiti USB DAC na ovaj priključak ili ga koristiti za USB uređaje.
  3. DVI-D priključak (Napomena)
    DVI-D priključak usklađen je sa specifikacijom DVI-D i podržava maksimalnu razlučivost od 1920x1200@60 Hz (podržane stvarne razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava DVI-D vezu na ovaj priključak.
  4. HDMI priključak
    HDMI priključak je usklađen s HDCP-om i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192 KHz/16-bitni 8-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@24 Hz, ali podržane stvarne razlučivosti ovise o monitoru koji se koristi.

    Nakon instaliranja HDMI uređaja, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
  5. USB 2.0/1.1 priključak
    USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje. Možete spojiti USB DAC na ovaj priključak ili ga koristiti za USB uređaje.
  6. USB 2.0/1.1 priključak
    USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
  7. RJ-45 LAN priključak
    Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

    LED dioda za vezu/brzinu:
    Stanje Opis
    Narančasto Brzina prijenosa podataka 1 Gbps
    Zeleno Brzina prijenosa podataka 100 Mbps
    Isključeno Brzina prijenosa podataka 10 Mbps
    LED dioda aktivnosti:
    Stanje Opis
    Treperi U tijeku je prijenos ili primanje podataka
    Uključeno Ne dolazi do prijenosa ili primanja podataka
  8. USB 3.1 Gen 1 priključak
    USB 3.1 Gen 1 priključak podržava specifikaciju USB 3.1 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.

(Napomena) DVI-D priključak ne podržava D-Sub vezu putem adaptera.

  1. Izlaz za središnji/subwoofer zvučnik
    Koristite ovu audio utičnicu za spajanje središnjih/subwoofer zvučnika u audio konfiguraciji 5.1/7.1 kanala.
  2. Izlaz za stražnji zvučnik
    Ova se utičnica može koristiti za spajanje stražnjih zvučnika u audio konfiguraciji 4/5.1/7.1 kanala.
  3. Optički S/PDIF izlazni priključak
    Ovaj priključak pruža digitalni audio izlaz vanjskom audio sustavu koji podržava digitalni optički audio. Prije korištenja ove značajke, provjerite ima li vaš audio sustav optički digitalni audio ulazni priključak.
  4. Linijski ulaz
    Linijska ulazna utičnica. Koristite ovu audio utičnicu za linijske ulazne uređaje kao što su optički pogon, Walkman itd.
  5. Linijski izlaz
    Koristite ovu audio utičnicu za slušalice ili 2-kanalni zvučnik. Ova se utičnica može koristiti za spajanje prednjih zvučnika u audio konfiguraciji 4/5.1/7.1 kanala.
  6. Ulaz za mikrofon
    Ulazna utičnica za mikrofon.


Ako želite instalirati bočni zvučnik, morate preusmjeriti linijski ulaz ili ulaz za mikrofon da bude izlaz za bočni zvučnik putem audio upravljačkog programa. Posjetite web stranicu GIGABYTE za više informacija o softveru.

  • upozorenje
    Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel iz svog uređaja, a zatim ga uklonite s matične ploče.
  • Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili kratki spoj unutar priključka kabela.

Unutarnji konektori

Unutarnji konektori

  1. ATX_12V_2X4
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. SYS_FAN3_PUMP
  6. SATA3 0/1/2/3/4/5
  7. BAT
  8. SPDIF_O
  9. M2Q_32G
  10. F_PANEL
  11. F_AUDIO
  12. F_USB30
  13. F_USB
  14. TPM
  15. CLR_CMOS
  16. LED_C

upozorenje
Prije spajanja vanjskih uređaja pročitajte sljedeće smjernice:

  • Najprije provjerite jesu li vaši uređaji usklađeni s konektorima koje želite spojiti.
  • Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
  • Nakon instaliranja uređaja i prije uključivanja računala provjerite je li kabel uređaja sigurno pričvršćen na konektor na matičnoj ploči.

ATX_12V_2X4/ATX (2x4 12V konektor za napajanje i 2x12 glavni konektor za napajanje)
Korištenjem konektora za napajanje, napajanje može osigurati dovoljno stabilne energije za sve komponente na matičnoj ploči. Prije spajanja konektora za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Konektor za napajanje ima dizajn koji je siguran za upotrebu. Spojite kabel za napajanje na konektor za napajanje u ispravnoj orijentaciji. 12V konektor za napajanje uglavnom napaja CPU. Ako 12V konektor za napajanje nije spojen, računalo se neće pokrenuti.


Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu energiju, rezultat može dovesti do nestabilnog sustava ili sustava koji se ne može pokrenuti.

ATX_12V_2X4:

Broj pina Definicija Broj pina Definicija
1 GND (samo za 2x4-pinska 12V) 5 +12V (samo za 2x4-pinska 12V)
2 GND (samo za 2x4-pinska 12V) 6 +12V (samo za 2x4-pinska 12V)
3 GND 7 +12V
4 GND 8 +12V

ATX:

Broj pina Definicija Broj pina Definicija
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (samo za 2x12-pinska ATX) 23 +5V (samo za 2x12-pinska ATX)
12 3.3V (samo za 2x12-pinska ATX) 24 GND (samo za 2x12-pinska ATX)

CPU_FAN/SYS_FAN1/2 (glavni priključci ventilatora)
Svi glavni priključci ventilatora na ovoj matičnoj ploči su 4-pinski. Većina glavnih priključaka ventilatora ima dizajn koji je siguran za umetanje. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno rasipanje topline preporučuje se ugradnja sistemskog ventilatora unutar kućišta.


CPU_FAN/SYS_FAN1

SYS_FAN2

Broj pina Definicija
1 GND
2 Kontrola brzine napona
3 Osjet
4 PWM kontrola brzine
  • upozorenje
    Obavezno spojite kabele ventilatora na glavne priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili do blokiranja sustava.
  • Ovi glavni priključci ventilatora nisu konfiguracijski skakački blokovi. Ne stavljajte poklopac skakača na glavne priključke.

SYS_FAN3_PUMP (glavni priključak sistemskog ventilatora/pumpe za vodeno hlađenje)
Glavni priključak ventilatora/pumpe je 4-pinski i ima dizajn koji je siguran za umetanje. Većina glavnih priključaka ventilatora ima dizajn koji je siguran za umetanje. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno rasipanje topline preporučuje se ugradnja sistemskog ventilatora unutar kućišta. Glavni priključak također osigurava kontrolu brzine za pumpu za vodeno hlađenje, pogledajte poglavlje "BIOS Setup" (Postavljanje BIOS-a), "M.I.T." za više informacija

Broj pina Definicija
1 GND
2 Kontrola brzine napona
3 Osjet
4 PWM kontrola brzine

SATA3 0/1/2/3/4/5 (SATA 6Gb/s konektori)
SATA konektori su usklađeni sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA konektor podržava jedan SATA uređaj.
SATA3 0/1/2/3/4/5

Broj pina Definicija
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND


Da biste omogućili hot-plugging za SATA priključke, pogledajte poglavlje "BIOS Setup" (Postavljanje BIOS-a), "Peripherals\SATA And RST Configuration" (Periferija\SATA i RST konfiguracija) za više informacija.

BAT (baterija)
Baterija osigurava napajanje za čuvanje vrijednosti (kao što su BIOS konfiguracije, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, jer u suprotnom CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete izbrisati uklanjanjem baterije:

  1. Isključite računalo i izvucite kabel za napajanje.
  2. Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili koristite metalni predmet, kao što je odvijač, za dodirivanje pozitivnog i negativnog pola držača baterije, čime ih kratko spojite na 5 sekundi.)
  3. Vratite bateriju.
  4. Uključite kabel za napajanje i ponovno pokrenite računalo.
  • upozorenje
    Uvijek isključite računalo i izvucite kabel za napajanje prije zamjene baterije.
  • Zamijenite bateriju istovjetnom. Opasnost od eksplozije ako se baterija zamijeni s pogrešnim modelom.
  • Obratite se mjestu kupnje ili lokalnom distributeru ako sami ne možete zamijeniti bateriju ili niste sigurni koji je model baterije.
  • Prilikom ugradnje baterije obratite pozornost na orijentaciju pozitivne (+) i negativne (-) strane baterije (pozitivna strana treba biti okrenuta prema gore).
  • Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

SPDIF_O (S/PDIF izlazni glavni priključak)
Ovaj glavni priključak podržava digitalni S/PDIF izlaz i spaja digitalni S/PDIF audio kabel (koji se isporučuje s karticama za proširenje) za digitalni audio izlaz s matične ploče na određene kartice za proširenje, kao što su grafičke kartice i zvučne kartice. Na primjer, neke grafičke kartice mogu zahtijevati da koristite digitalni S/PDIF audio kabel za digitalni audio izlaz s matične ploče na grafičku karticu ako želite spojiti HDMI zaslon na grafičku karticu i istovremeno imati digitalni audio izlaz s HDMI zaslona. Za informacije o spajanju digitalnog S/PDIF audio kabela pažljivo pročitajte priručnik za karticu za proširenje.

Broj pina Definicija
1 SPDIFO
2 GND

M2Q_32G (M.2 utični konektor 3)
M.2 konektor podržava M.2 SATA SSD-ove i M.2 PCIe SSD-ove.
M2Q_32G (M.2 utični konektor 3)

Slijedite korake u nastavku kako biste ispravno instalirali M.2 SSD u M.2 konektor.

1. korak:
Koristite odvijač za otpuštanje vijka i matice s matične ploče. Pronađite ispravnu montažnu rupu za M.2 SSD koji će se instalirati, a zatim prvo zavijte maticu.

2. korak:
Umetnite M.2 SSD u konektor pod kutom.

3. korak:
Pritisnite M.2 SSD prema dolje i zatim ga pričvrstite vijkom.


Odaberite ispravnu rupu za M.2 SSD koji će se instalirati i ponovno pričvrstite vijak i maticu.

Obavijesti o instalaciji za M2Q_32G i SATA konektore:
Zbog ograničenog broja traka koje osigurava čipset, na dostupnost SATA konektora može utjecati vrsta uređaja instaliranog u M2Q_32G konektoru. M2Q_32G konektor dijeli propusnost s SATA3 5 konektorom. Za detalje pogledajte sljedeću tablicu.

Vrsta M.2 SSD/konektora SATA3 0 SATA3 1 SATA3 2 SATA3 3 SATA3 4 SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Nije instaliran M.2 SSD

dostupno: Dostupno,
nije dostupno: Nije dostupno

F_PANEL (zaglavlje prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovo zaglavlje prema dolje navedenim dodjelama pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.
F_PANEL

  • PLED/PWR_LED (LED za napajanje, žuta/ljubičasta):
    Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED je uključen kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).
Status sustava LED
S0 Uključeno
S3/S4/S5 Isključeno
  • PW (prekidač za napajanje, crveni):
    Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte poglavlje "BIOS Setup", "Power" za više informacija).
  • SPEAK (zvučnik, narančasti):
    Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
  • HD (LED za aktivnost tvrdog diska, plava):
    Spaja se na LED za aktivnost tvrdog diska na prednjoj ploči kućišta. LED je uključen kada tvrdi disk čita ili upisuje podatke.
  • RES (prekidač za resetiranje, zeleni):
    Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
  • CI (zaglavlje za upad u kućište, sivo):
    Spaja se na prekidač/senzor za upad u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za upad u kućište.
  • NC (narančasta): nema veze.


Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED diode za napajanje, LED diode za aktivnost tvrdog diska, zvučnika itd. Prilikom spajanja modula prednje ploče kućišta na ovo zaglavlje, provjerite jesu li dodjele žica i dodjele pinova ispravno usklađene.

F_AUDIO (audio zaglavlje prednje ploče)
Audio zaglavlje prednje ploče podržava Intel High Definition audio (HD) i AC'97 audio. Možete spojiti audio modul prednje ploče kućišta na ovo zaglavlje. Provjerite jesu li dodjele žica konektora modula usklađene s dodjelama pinova zaglavlja matične ploče. Neispravno spajanje konektora modula i zaglavlja matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Za HD audio prednje ploče:

Broj pina Definicija
1 MIC2_L
2 GND
3 MIC2_R
4 NC
5 LINE2_R
6 Sense
7 FAUDIO_JD
8 Nema pina
9 LINE2_L
10 Sense

Za AC'97 audio prednje ploče:

Broj pina Definicija
1 MIC
2 GND
3 MIC Power F_
4 NC
5 Line Out (R)
6 NC
7 NC
8 Nema pina
9 Line Out (L)
10 NC

  • Audio zaglavlje prednje ploče prema zadanim postavkama podržava HD audio.
  • Audio signali bit će prisutni na audio priključcima prednje i stražnje ploče istovremeno.
  • Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite dodjele žica, obratite se proizvođaču kućišta.

F_USB30 (USB 3.1 Gen 1 zaglavlje)
Zaglavlje je u skladu sa specifikacijama USB 3.1 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne prednje ploče od 3,5" koja osigurava dva USB 3.1 Gen 1 priključka, obratite se lokalnom prodavaču.

Broj pina Definicija Broj pina Definicija
1 VBUS 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 GND
4 GND 14 SSTX2+
5 SSTX1- 15 B S S SSTX2-
6 SSTX1+ 16 GND 1
7 GND 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS
10 NC 20 Nema pina

F_USB (USB 2.0/1.1 zaglavlje)
Zaglavlje je u skladu sa specifikacijama USB 2.0/1.1. Svako USB zaglavlje može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača obratite se lokalnom prodavaču.

Broj pina Definicija Broj pina Definicija
1 Napajanje (5V) 6 USB DY+
2 Napajanje (5V) 7 GND
3 USB DX- 8 GND
4 USB DY- 9 Nema pina
5 USB DX+ 10 NC
  • upozorenje
    Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 zaglavlje.
  • Prije instaliranja USB nosača, obavezno isključite računalo i isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

TPM (zaglavlje modula pouzdane platforme)
Možete spojiti TPM (modul pouzdane platforme) na ovo zaglavlje.

Broj pina Definicija Broj pina Definicija
1 LCLK 11 LAD0
2 GND 12 GND
3 LFRAME 13 NC
4 Nema pina 14 NC
5 LRESET 15 SB3V
6 NC 16 SERIRQ
7 LAD3 17 GND
8 LAD2 18 NC
9 VCC3 19 NC
10 LAD1 20 NC

CLR_CMOS (jumper za brisanje CMOS-a)
Upotrijebite ovaj jumper za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da biste nekoliko sekundi dodirivali dva pina.


Otvoreno: Normalno

Očisti CMOS vrijednosti
Kratko: Očisti CMOS vrijednosti

  • upozorenje
    Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije nego što očistite CMOS vrijednosti.
  • Nakon ponovnog pokretanja sustava, idite na BIOS Setup kako biste učitali tvorničke postavke (odaberite Load Optimized Defaults (Učitaj optimizirane zadane postavke)) ili ručno konfigurirajte postavke BIOS-a (pogledajte poglavlje "BIOS Setup" za konfiguracije BIOS-a).

LED_C (RGB (RGBW) LED Strip Extension Cable Header)
Zaglavlje se može koristiti za spajanje standardne 5050 RGB (RGBW) LED trake (12V/G/R/B/W), s maksimalnom nazivnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

Broj pina Definicija
1 12V
2 G
3 R
4 B
5 W

Spojite jedan kraj produžnog kabela RGB (RGBW) LED trake na zaglavlje, a drugi kraj na svoju RGB (RGBW) LED traku. Crna žica (označena trokutom na utikaču) produžnog kabela mora biti spojena na pin 1 (12 V) ovog zaglavlja. Pin od 12 V (označen strelicom) na drugom kraju produžnog kabela mora biti poravnat s 12 V LED trake. Budite oprezni s orijentacijom priključka LED trake; neispravan priključak može dovesti do oštećenja LED trake.


Za način uključivanja/isključivanja svjetala RGB (RGBW) LED trake, pogledajte upute u poglavlju "BIOS Setup".

upozorenje
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava, itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.
Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebnu energiju za CMOS kako bi se vrijednosti konfiguracije zadržale u CMOS-u. Za pristup programu BIOS Setup pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno. Da biste nadogradili BIOS, koristite GIGABYTE Q-Flash ili BIOS utility.

  • Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
  • BIOS je alat za Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s Interneta i ažurira BIOS.
  • upozorenje
    Budući da je flashanje BIOS-a potencijalno rizično, ako ne nailazite na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne flashate BIOS. Da biste flashali BIOS, učinite to oprezno. Neadekvatno flashanje BIOS-a može rezultirati neispravnim radom sustava.
  • Preporučuje se da ne mijenjate zadane postavke (osim ako to nije potrebno) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može rezultirati nemogućnošću pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Load Optimized Defaults" u ovom poglavlju ili uvode baterije/clear CMOS kratkospojnika u poglavlju o instalaciji hardvera za informacije o tome kako izbrisati CMOS vrijednosti.)

Zaslon pri pokretanju

Sljedeći zaslon s logotipom pri pokretanju pojavit će se kada se računalo pokrene. (Primjer verzije BIOS-a: D3)
Zaslon pri pokretanju

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Classic Setup način rada pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke. Easy Mode omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili podešavanje za optimalne performanse. U Easy Mode načinu rada možete koristiti miš za kretanje kroz stavke konfiguracije.


  • Kada sustav nije stabilan kao inače, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste sustav postavili na zadane postavke.
  • Izbornici BIOS Setup opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

M.I.T.

M.I.T.

upozorenje
Hoće li sustav raditi stabilno s postavkama overkloka/prenapona koje ste napravili ovisi o vašoj ukupnoj konfiguraciji sustava. Neispravno overklokiranje/prenapon može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova stranica je samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neprimjereno mijenjanje postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

  • Napredne postavke frekvencije
    • Vrijednost takta glavnog računala
      Prikazuje trenutnu radnu frekvenciju takta glavnog računala.
    • Omjer grafičke kriške (Napomena)
      Omogućuje postavljanje omjera grafičke kriške.
    • Omjer grafičke nekriške (Napomena)
      Omogućuje postavljanje omjera grafičke nekriške.
    • Omjer takta CPU-a
      Omogućuje promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
    • Frekvencija CPU-a
      Prikazuje trenutnu radnu frekvenciju CPU-a.
  • Napredne postavke jezgre CPU-a
    • Omjer takta CPU-a, Frekvencija CPU-a
      Gornje postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
    • AVX pomak (Napomena)
      AVX pomak je negativni pomak AVX omjera.

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel® CPU-a, posjetite Intelovu web stranicu.

  • Omjer Uncore
    Omogućuje postavljanje omjera Uncore CPU-a. Podesivi raspon ovisi o CPU-u koji se koristi.
  • Frekvencija Uncore
    Prikazuje trenutnu frekvenciju Uncore CPU-a.
  • Prekoračenje fleksibilnog omjera CPU-a
    Omogućuje ili onemogućuje fleksibilni omjer CPU-a. Maksimalni omjer takta CPU-a temeljit će se na vrijednosti Postavke fleksibilnog omjera CPU-a ako je Omjer takta CPU-a postavljen na Auto (Automatski). (Zadano: Onemogućeno)
  • Postavke fleksibilnog omjera CPU-a
    Omogućuje postavljanje fleksibilnog omjera CPU-a. Podesivi raspon može varirati ovisno o CPU-u.
  • Intel(R) Turbo Boost Technology (Napomena)
    Omogućuje određivanje treba li omogućiti Intel ® CPU Turbo Boost tehnologiju. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Turbo omjer (Napomena)
    Omogućuje postavljanje turbo omjera CPU-a za različit broj aktivnih jezgri. Auto (Automatski) postavlja turbo omjere CPU-a prema specifikacijama CPU-a. (Zadano: Auto (Automatski))
  • Ograničenje snage TDP (W) / Vrijeme ograničenja snage
    Omogućuje postavljanje ograničenja snage za CPU Turbo način rada i koliko je vremena potrebno za rad pri navedenom ograničenju snage. Ako se prekorači navedena vrijednost, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio snagu. Auto (Automatski) postavlja ograničenje snage prema specifikacijama CPU-a. (Zadano: Auto (Automatski))
  • Ograničenje struje jezgre (A)
    Omogućuje postavljanje ograničenja struje za CPU Turbo način rada. Kada struja CPU-a premaši navedeno ograničenje struje, CPU će automatski smanjiti frekvenciju jezgre kako bi smanjio struju. Auto (Automatski) postavlja ograničenje snage prema specifikacijama CPU-a. (Zadano: Auto (Automatski))
  • Broj omogućenih jezgri CPU-a (Napomena)
    Omogućuje odabir broja jezgri CPU-a koje će se omogućiti u Intel ® višejezgrenom CPU-u (broj jezgri CPU-a može varirati ovisno o CPU-u). Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Hyper-Threading Technology (Napomena)
    Omogućuje određivanje treba li omogućiti tehnologiju višestrukih niti pri korištenju Intel podržava ovu funkciju. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Napomena)
    Omogućuje ili onemogućuje Intel® Speed Shift Technology. Omogućavanjem ove značajke procesor može brže povećati svoju radnu frekvenciju i poboljšati odziv sustava. (Zadano: Onemogućeno)
  • CPU Enhanced Halt (C1E) (Napomena)
    Omogućuje ili onemogućuje Intel ® CPU Enhanced Halt (C1E) funkciju, funkciju uštede energije CPU-a u stanju mirovanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja mirovanja sustava kako bi se smanjila potrošnja energije. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Podrška za stanje C3 (Napomena)
    Omogućuje određivanje treba li CPU-u dopustiti ulazak u način rada C3 u stanju mirovanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja mirovanja sustava kako bi se smanjila potrošnja energije. Stanje C3 je naprednije stanje uštede energije od C1. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel® CPU-a, posjetite Intelovu web stranicu.

  • Podrška za stanje C6/C7 (Napomena 1)
    Omogućuje određivanje treba li CPU-u dopustiti ulazak u način rada C6/C7 u stanju mirovanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja mirovanja sustava kako bi se smanjila potrošnja energije. Stanje C6/C7 je naprednije stanje uštede energije od C3. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Podrška za stanje C8 (Napomena 1)
    Omogućuje određivanje treba li CPU-u dopustiti ulazak u način rada C8 u stanju mirovanja sustava. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni tijekom stanja mirovanja sustava kako bi se smanjila potrošnja energije. Stanje C8 je naprednije stanje uštede energije od C6/C7. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Ograničenje stanja paketa C (Napomena 1)
    Omogućuje određivanje ograničenja stanja C za procesor. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • CPU Thermal Monitor (Napomena 1)
    Omogućuje ili onemogućuje Intel ® Thermal Monitor funkciju, funkciju zaštite od pregrijavanja CPU-a. Kada je omogućeno, frekvencija i napon jezgre CPU-a bit će smanjeni kada se CPU pregrije. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • CPU EIST Function (Napomena 1)
    Omogućuje ili onemogućuje Enhanced Intel ® Speed Step Technology (EIST). Ovisno o opterećenju CPU-a, Intel EIST tehnologija može dinamički i učinkovito smanjiti napon i frekvenciju jezgre CPU-a kako bi se smanjila prosječna potrošnja energije i proizvodnja topline. Auto (Automatski) omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto (Automatski))
  • Optimizacija napona
    Omogućuje određivanje treba li omogućiti optimizaciju napona kako bi se smanjila potrošnja energije. (Zadano: Onemogućeno)
  • RSR
    Omogućuje određivanje treba li automatski smanjiti turbo omjer CPU-a ako je napon/temperatura CPU-a previsoka. (Zadano: Omogućeno)
  • Hardware Prefetcher
    Omogućuje određivanje treba li omogućiti predmemoriranje hardvera za predmemoriranje podataka i uputa iz memorije u predmemoriju. (Zadano: Omogućeno)
  • Adjacent Cache Line Prefetch
    Omogućuje određivanje treba li omogućiti mehanizam predmemoriranja susjednih linija predmemorije koji procesoru omogućuje dohvaćanje tražene linije predmemorije kao i sljedeće linije predmemorije. (Zadano: Omogućeno)
  • Extreme Memory Profile (X.M.P.) (Napomena 2)
    Omogućuje BIOS-u čitanje SPD podataka na XMP memorijskom modulu(ima) za poboljšanje performansi memorije kada je omogućeno.
    Disabled Onemogućuje ovu funkciju. (Zadano)
    Profile1 Koristi postavke profila 1.
    Profile2 (Napomena 2) Koristi postavke profila 2.
  • System Memory Multiplier
    Omogućuje postavljanje množitelja sistemske memorije. Auto (Automatski) postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Auto (Automatski))

(Napomena 1) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel® CPU-a, posjetite Intelovo web-mjesto.
(Napomena 2) Ova stavka je prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

  • Omjer neparne memorije (100/133 ili 200/266)
    Omogućuje vam ručno podešavanje referentnog takta memorije. (Zadano: Automatski)
  • Frekvencija memorije (MHz)
  • Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski podešava prema postavkama množitelja sistemske memorije.
  • Napredne postavke memorije
    • Extreme Memory Profile (X.M.P.) (Napomena) , Množitelj sistemske memorije, Omjer neparne memorije (100/133 ili 200/266), Frekvencija memorije (MHz)
      Gore navedene postavke sinkrone su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
    • Način pokretanja memorije (Napomena)
      Pruža metode detekcije i obuke memorije.
      Automatski Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
      Normalno BIOS automatski izvodi obuku memorije. Imajte na umu da ako sustav postane nestabilan ili se ne može pokrenuti, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte uvod u kratkospojnik baterije/čišćenja CMOS-a u poglavlju Instalacija hardvera za način brisanja CMOS vrijednosti.)
      Omogući brzo pokretanje Preskočite otkrivanje i obuku memorije u nekim specifičnim kriterijima za brže pokretanje memorije.
      Onemogući brzo pokretanje Otkrijte i obučite memoriju pri svakom pokretanju.
    • Postavke poboljšanja memorije
      Pruža nekoliko postavki za poboljšanje performansi memorije: Normalno (osnovna izvedba), Opustite OC, Poboljšana stabilnost i Poboljšane performanse. (Zadano: Normalno)
    • Način određivanja vremena memorije
      Ručni i Napredni ručni način rada omogućuju konfiguriranje ugađanja množitelja memorije, ispreplitanja kanala, ispreplitanja rangova i postavki vremena memorije u nastavku. Opcije su: Automatski (zadano), Ručno, Napredni ručni.
    • Napon DDR profila
      Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Disabled (Onemogućeno), vrijednost se prikazuje prema specifikaciji vaše memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profile1 ili Profile2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.
    • Ugađanje množitelja memorije
      Pruža različite razine automatskog ugađanja memorije. (Zadano: Automatski)
    • Ispreplitanje kanala
      Omogućuje ili onemogućuje ispreplitanje memorijskih kanala. Omogućeno omogućuje sustavu da istovremeno pristupa različitim kanalima memorije kako bi se povećala učinkovitost i stabilnost memorije. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
    • Ispreplitanje rangova
      Omogućuje ili onemogućuje ispreplitanje memorijskih rangova. Omogućeno omogućuje sustavu da istovremeno pristupa različitim rangovima memorije kako bi se povećala učinkovitost i stabilnost memorije. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)

(Napomena) Ova stavka prisutna je samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

  • Channel A/B Memory Sub Timings
    Ovaj podizbornik pruža postavke vremena memorije za svaki kanal memorije. Odgovarajući zasloni za postavljanje vremena mogu se konfigurirati samo kada je Memory Timing Mode postavljen na Manual ili Advanced Manual. Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što napravite promjene u vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti.
  • Advanced Voltage Settings
  • Advanced Power Settings
    • CPU Vcore Loadline Calibration
      Omogućuje vam konfiguriranje Load-Line Calibration za CPU Vcore napon. Odabirom više razine CPU Vcore napon ostaje dosljedniji onome što je postavljeno u BIOS-u pri velikom opterećenju. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku i postavlja napon slijedeći Intelove specifikacije. (Zadano: Auto)
    • VAXG Loadline Calibration
      Omogućuje vam konfiguriranje Load-Line Calibration za CPU VAXG napon. Odabirom više razine CPU VAXG napon ostaje dosljedniji onome što je postavljeno u BIOS-u pri velikom opterećenju. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku i postavlja napon slijedeći Intelove specifikacije. (Zadano: Auto)
  • CPU Core Voltage Control
    Ovaj odjeljak pruža mogućnosti upravljanja naponom CPU-a.
  • Chipset Voltage Control
    Ovaj odjeljak pruža mogućnosti upravljanja naponom čipseta.
  • DRAM Voltage Control
    Ovaj odjeljak pruža mogućnosti upravljanja naponom memorije.
  • PC Health Status
    • Reset Case Open Status
      Disabled Čuva ili briše zapis o prethodnom statusu upada u kućište. (Zadano)
      Enabled Briše zapis o prethodnom statusu upada u kućište i polje Case Open prikazivat će "No" pri sljedećem pokretanju.
    • Case Open
      Prikazuje status detekcije uređaja za detekciju upada u kućište priključenog na CI header matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će prikazati "Yes", inače će prikazati "No". Da biste izbrisali zapis o statusu upada u kućište, postavite Reset Case Open Status na Enabled, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
    • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
      Prikazuje trenutne napone sustava.
  • Miscellaneous Settings
    • Max Link Speed
      Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada podliježe hardverskoj specifikaciji svakog utora. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
    • 3DMark01 Enhancement
      Omogućuje vam da odredite hoćete li poboljšati neke performanse starijih benchmarka. (Zadano: Disabled)
  • Smart Fan 5 Settings & Monitor
    Omogućuje vam da odaberete cilj za nadzor i izvršite daljnje prilagodbe. (Zadano: CPU FAN)
    • Fan Speed Control
      Normal Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
      Silent Omogućuje ventilatoru da radi malim brzinama.
      Manual Omogućuje vam upravljanje brzinom ventilatora u grafikonu krivulje.
      Full Speed Omogućuje ventilatoru da radi punom brzinom.
    • Fan Control Use Temperature Input
      Omogućuje vam da odaberete referentnu temperaturu za kontrolu brzine ventilatora.
    • Temperature Interval
      Omogućuje vam da odaberete temperaturni interval za promjenu brzine ventilatora.
    • Fan/Pump Control Mode
      Auto Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora/pumpe i postavlja optimalni način upravljanja. (Zadano)
      Voltage Način napona preporučuje se za ventilator/pumpu s 3 pina.
      PWM PWM način preporučuje se za ventilator/pumpu s 4 pina.
    • Fan Speed
      Prikazuje trenutne brzine ventilatora/pumpe.
    • Temperature Warning Control
      Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (onemogućeno) (zadano), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
    • Fan/Pump Fail Warning
      Omogućuje sustavu da emitira zvuk upozorenja ako ventilator/pumpa nije priključen ili ne radi. Provjerite stanje ventilatora/pumpe ili priključak ventilatora/pumpe kada se to dogodi. (Zadano: Disabled (onemogućeno))

Sustav

Sustav
Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.

  • Razina pristupa
    Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadana će se prikazati kao Administrator.) Razina administratora omogućuje vam promjenu svih
    BIOS postavki; razina korisnika omogućuje vam promjenu samo određenih postavki BIOS-a, ali ne svih.
  • Jezik sustava
    Odabire zadani jezik koji koristi BIOS.
  • Datum sustava
    Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Upotrijebite <Enter> za prebacivanje između polja Mjesec, Datum i Godina i upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
  • Vrijeme sustava
    Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Upotrijebite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i upotrijebite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.

BIOS

BIOS

  • Bootup NumLock State
    Omogućuje ili onemogućuje značajku Numlock na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
  • Security Option
    Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administrator Password/User Password.
    Setup Lozinka je potrebna samo za ulazak u program BIOS Setup. Lozinka je potrebna za pokretanje sustava i za ulazak u BIOS Setup
    System Lozinka je potrebna za pokretanje sustava i za ulazak u BIOS Setup program. (Zadano)
  • Full Screen LOGO Show
    Omogućuje vam da odredite želite li prikazati logotip GIGABYTE pri pokretanju sustava. Disabled preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
  • Boot Option Priorities
    Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će prefiksirani nizom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:". Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 7 64-bit, odaberite optički pogon koji sadrži instalacijski disk za Windows 7 64-bit i ima prefiks "UEFI:".
  • Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
    Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, pogoni disketa i uređaji koji podržavaju funkciju Boot from LAN, itd. Pritisnite <Enter> na ovoj stavci za ulazak u podizbornik koji predstavlja uređaje iste vrste koji su povezani. Ova stavka je prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
  • Fast Boot
    Omogućuje ili onemogućuje Brzo pokretanje za skraćivanje procesa pokretanja OS-a. Ultra Fast pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
  • SATA Support
    All Sata Devices Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
    Last Boot HDD Only Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije nego što se završi proces pokretanja OS-a.
    Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Brzo.
  • VGA Support
    Omogućuje vam odabir vrste operativnog sustava za pokretanje.
    Auto Omogućuje samo naslijeđeni ROM opcije.
    EFI Driver Omogućuje EFI ROM opcije. (Zadano)
    Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno ili Ultra Brzo.
  • USB Support
    Disabled Svi USB uređaji su onemogućeni prije nego što se završi proces pokretanja OS-a.
    Full Initial Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
    Partial Initial Dio USB uređaja je onemogućen prije nego što se završi proces pokretanja OS-a. (Zadano)
    Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra Brzo.
  • PS2 Devices Support
    Disabled Svi PS/2 uređaji su onemogućeni prije nego što se završi proces pokretanja OS-a.
    Enabled Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
    Ova se stavka može konfigurirati samo kada je Brzo pokretanje postavljeno na Omogućeno. Ova funkcija je onemogućena kada je Brzo pokretanje postavljeno na Ultra Brzo.
  • NetWork Stack Driver Support
    Disabled Onemogućuje pokretanje s mreže. (Zadano)
    Enabled Omogućuje pokretanje s mreže.
    Ova se stavka može konfigurirati samo kada je Fast Boot postavljeno na Enabled ili Ultra Fast.
  • Next Boot After AC Power Loss
    Normal Boot Omogućuje normalno pokretanje pri povratku izmjenične struje. (Zadano)
    Fast Boot Zadržava postavke brzog pokretanja pri povratku izmjenične struje.
    Ova se stavka može konfigurirati samo kada je Fast Boot postavljeno na Enabled ili Ultra Fast.
  • Mouse Speed
    Omogućuje vam postavljanje brzine pomicanja pokazivača miša. (Zadano: 1 X)
  • Windows 8/10 Features
    Omogućuje vam odabir operativnog sustava koji će se instalirati. (Zadano: Ostali OS)
  • CSM Support
    Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.
    Enabled Omogućuje UEFI CSM. (Zadano)
    Disabled Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
    Ova se stavka može konfigurirati samo kada su značajke sustava Windows 8/10 postavljene na Windows 8/10 ili Windows 8/10 WHQL.
  • LAN PXE Boot Option ROM
    Omogućuje vam odabir želite li omogućiti naslijeđeni ROM opcije za LAN kontroler. (Zadano: Onemogućeno) Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Enabled.
  • Storage Boot Option Control
    Omogućuje vam odabir želite li omogućiti UEFI ili naslijeđeni ROM opcije za kontroler uređaja za pohranu.
    Do not launch Onemogućuje ROM opcije.
    Legacy Omogućuje samo naslijeđeni ROM opcije. (Zadano)
    UEFI Omogućuje samo UEFI ROM opcije.
    Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Enabled.
  • Other PCI Device
    Omogućuje vam odabir želite li omogućiti UEFI ili Legacy ROM opcije za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.
    Do not launch Onemogućuje ROM opcije.
    Legacy Omogućuje samo naslijeđeni ROM opcije.
    UEFI Omogućuje samo UEFI ROM opcije. (Zadano)
    Ova se stavka može konfigurirati samo kada je CSM Support postavljen na Enabled.
  • Administrator Password
    Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjenu svih postavki BIOS-a.
  • User Password
    Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam promjenu samo određenih postavki BIOS-a, ali ne svih.
    Da biste poništili lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite točnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda. NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.
  • Secure Boot
    Omogućuje vam da omogućite ili onemogućite Sigurno pokretanje i konfigurirate povezane postavke.

Periferije

Periferije

  • Initial Display Output
    Određuje prvo pokretanje monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.
    IGFX Postavlja ugrađenu grafiku kao prvi zaslon.
    PCIe 1 Slot Postavlja grafičku karticu na utoru PCIEX16 kao prvi zaslon. (Zadano)
    PCIe 2 Slot Postavlja grafičku karticu na utoru PCIEX4 kao prvi zaslon.
  • LED_C Connect
    Omogućuje ili onemogućuje svjetla RGB (RGBW) LED trake spojene na priključak LED_C na matičnoj ploči. (Zadano: Omogućeno)
  • RGB Fusion
    Omogućuje postavljanje načina osvjetljenja LED dioda za matičnu ploču.
    Off Onemogućuje ovu funkciju.
    Pulse Mode Sve LED diode istovremeno se pojačavaju i slabe.
    Color Cycle Sve LED diode istovremeno prolaze kroz cijeli spektar boja.
    Static Mode Sve LED diode emitiraju jednu boju. (Zadano)
    Flash Mode Sve LED diode istovremeno se pale i gase.
  • Intel Platform Trust Technology (PTT)
    Omogućuje ili onemogućuje Intel® PTT Technology. (Zadano: Onemogućeno)
  • USB 3.0 DAC-UP 2 (izlazni napon USB 3.1 Gen 1 priključaka na stražnjoj ploči)
    Omogućuje povećanje izlaznog napona USB 3.1 Gen 1 priključaka na stražnjoj ploči (oni ispod priključka za PS/2 tipkovnicu/miš) kako bi se ojačala stabilnost vašeg USB uređaja(a).
    Normal Zadržava izvorni izlazni napon. (Zadano)
    Disable USB bus power Onemogućuje napajanje USB konektora. Vrhunski audio playeri mogu
    spojiti vlastiti vanjski USB izvor napajanja.
    Voltage Compensation +0.1V Dodaje 0,1 V izvornom izlaznom naponu.
    Voltage Compensation +0.2V Dodaje 0,2 V izvornom izlaznom naponu.
    Voltage Compensation +0.3V. Dodaje 0,3 V izvornom izlaznom naponu.
  • OffBoard SATA Controller Configuration
    Prikazuje informacije o vašem M.2 PCIe SSD-u ako je instaliran.
  • Trusted Computing
    Omogućuje ili onemogućuje Trusted Platform Module (TPM).
  • Intel(R) Bios Guard Technology
    Omogućuje ili onemogućuje značajku Intel® BIOS Guard, koja štiti BIOS od zlonamjernih napada.
  • Network Stack Configuration
    Onemogućuje ili omogućuje pokretanje s mreže radi instaliranja OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
    • Ipv4 PXE Support
      Omogućuje ili onemogućuje IPv4 PXE podršku. Ova stavka se može konfigurirati samo kada je omogućen mrežni skup.
    • Ipv4 HTTP Support
      Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova stavka se može konfigurirati samo kada je omogućen mrežni skup.
    • Ipv6 PXE Support
      Omogućuje ili onemogućuje IPv6 PXE podršku. Ova stavka se može konfigurirati samo kada je omogućen mrežni skup.
    • Ipv6 HTTP Support
      Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova stavka se može konfigurirati samo kada je omogućen mrežni skup.
    • PXE boot wait time
      Omogućuje konfiguriranje koliko dugo čekati prije nego što možete pritisnuti <Esc> da biste prekinuli PXE pokretanje. Ova stavka se može konfigurirati samo kada je omogućen mrežni skup. (Zadano: 0)
    • Media detect count
      Omogućuje postavljanje broja provjera prisutnosti medija. Ova stavka se može konfigurirati samo kada je omogućen mrežni skup. (Zadano: 1)
  • NVMe Configuration
    Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.
  • USB Configuration & Legacy USB Support
    Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
    • XHCI Hand-off
      Određuje treba li omogućiti značajku XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Onemogućeno)
    • USB Mass Storage Driver Support
      Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
    • Port 60/64 Emulation
      Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. Ovo bi trebalo biti omogućeno za potpunu podršku starijim USB tipkovnicama/miševima u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Omogućeno)
    • Mass Storage Devices
      Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova stavka se pojavljuje samo kada je instaliran USB uređaj za pohranu.
  • SATA And RST Configuration & SATA Controller(s)
    Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
    • SATA Mode Selection
      Određuje način rada integriranih SATA kontrolera.
      Intel RST With Intel Optane System Acceleration Omogućuje podršku za Intel ® Optane ™ tehnologiju za SATA kontrolere.
      AHCI Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA, kao što su Native Command Queuing i hot plug. (Zadano)
    • Aggressive LPM Support
      Omogućuje ili onemogućuje značajku uštede energije, ALPM (Aggressive Link Power Management), za Chipset SATA kontrolere. (Zadano: Omogućeno)
    • Port 0/1/2/3/4/5
      Omogućuje ili onemogućuje svaki SATA priključak. (Zadano: Omogućeno)
    • Hot plug
      Omogućuje ili onemogućuje mogućnost hot plug za svaki SATA priključak. (Zadano: Onemogućeno)
      Configured as eSATA
      Omogućuje ili onemogućuje podršku za vanjske SATA uređaje.

Čipset

Čipset

  • VT-d (Napomena)
    Omogućuje ili onemogućuje Intel® Virtualization Technology for Directed I/O. (Zadano: Omogućeno)
  • Internal Graphics
    Omogućuje ili onemogućuje funkciju ugrađene grafike. (Zadano: Automatski)
  • DVMT Pre-Allocated
    Omogućuje postavljanje veličine memorije ugrađene grafike. Opcije su: 32M~1024M. (Zadano: 32M)
  • DVMT Total Gfx Mem
    Omogućuje dodjelu veličine DVMT memorije ugrađene grafike. Opcije su: 128M, 256M, MAX. (Zadano: 256M)
  • Audio Controller
    Omogućuje ili onemogućuje funkciju ugrađenog zvuka. (Zadano: Omogućeno)
    Ako želite instalirati audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled.
  • PCH LAN Controller
    Omogućuje ili onemogućuje funkciju ugrađenog LAN-a. (Zadano: Omogućeno)
    Ako želite instalirati mrežnu karticu treće strane umjesto korištenja ugrađenog LAN-a, postavite ovu stavku na Disabled.
  • Wake on LAN Enable
    Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
  • High Precision Timer
    Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)
  • IOAPIC 24-119 Entries
    Omogućuje ili onemogućuje ovu funkciju. (Zadano: Omogućeno)

(Napomena) Ova stavka je prisutna samo kada instalirate CPU koji podržava ovu značajku. Za više informacija o jedinstvenim značajkama Intel® CPU-a, posjetite Intelovu web stranicu.

Napajanje

Napajanje

  • Platform Power Management
    Omogućuje ili onemogućuje funkciju upravljanja napajanjem aktivnog stanja (ASPM). (Zadano: Onemogućeno)
  • PEG ASPM
    Omogućuje vam konfiguriranje ASPM načina rada za uređaj spojen na CPU PEG sabirnicu. Ova stavka se može konfigurirati samo kada je Upravljanje napajanjem platforme postavljeno na Omogućeno. (Zadano: Omogućeno)
  • PCH ASPM
    Omogućuje vam konfiguriranje ASPM načina rada za uređaj spojen na PCI Express sabirnicu čipseta. Ova stavka se može konfigurirati samo kada je Upravljanje napajanjem platforme postavljeno na Omogućeno. (Zadano: Omogućeno)
  • DMI ASPM
    Omogućuje vam konfiguriranje ASPM načina rada za CPU stranu i stranu čipseta DMI veze. Ova stavka se može konfigurirati samo kada je Upravljanje napajanjem platforme postavljeno na Omogućeno. (Zadano: Omogućeno)
  • AC BACK
    Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.
    Always Off Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)
    Always On Sustav se uključuje nakon povratka AC napajanja.
    Memory Sustav se vraća u svoje posljednje poznato stanje buđenja nakon povratka AC napajanja.
  • Power On By Keyboard
    Omogućuje uključivanje sustava događajem buđenja PS/2 tipkovnice.
    Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.
    Disabled Onemogućuje ovu funkciju. (Zadano)
    Any Key Pritisnite bilo koju tipku za uključivanje sustava.
    Keyboard 98 Pritisnite tipku POWER na tipkovnici Windows 98 za uključivanje sustava.
    Password Postavite lozinku s 1~5 znakova za uključivanje sustava.
  • Power On Password
    Postavite lozinku kada je Power On By Keyboard postavljeno na Password.
    Pritisnite <Enter> na ovoj stavci i postavite lozinku do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Za uključivanje sustava unesite lozinku i pritisnite <Enter>.
    Napomena: Da biste poništili lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste očistili postavke lozinke.
  • Power On By Mouse
    Omogućuje uključivanje sustava događajem buđenja PS/2 miša.
    Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.
    Disabled Onemogućuje ovu funkciju. (Zadano)
    Move Pomaknite miš za uključivanje sustava.
    Double Click Dvaput kliknite lijevu tipku miša za uključivanje sustava.
  • ErP
    Određuje hoće li sustav trošiti najmanje energije u stanju S5 (gašenje). (Zadano: Onemogućeno)
    Napomena: Kada je ova stavka postavljena na Enabled, sljedeće funkcije neće biti dostupne: Nastavi alarmom, buđenje PME događajem, uključivanje mišem, uključivanje tipkovnicom i buđenje na LAN-u.
  • Soft-Off by PWR-BTTN
    Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za napajanje.
    Instant-Off Pritisnite tipku za napajanje i sustav će se odmah isključiti. (Zadano)
    Delay 4 Sec. Pritisnite i držite tipku za napajanje 4 sekunde da biste isključili sustav. Ako se tipka za napajanje pritisne manje od 4 sekunde, sustav će ući u stanje mirovanja.
  • Power Loading
    Omogućuje ili onemogućuje lažno opterećenje. Kada je izvor napajanja pri malom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo gašenje ili kvar. Ako se to dogodi, postavite na Omogućeno. Automatski dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
  • Resume by Alarm
    Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno)
    Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
    Dan buđenja: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
    Sat/minuta/sekunda buđenja: Postavite vrijeme kada će se sustav automatski uključiti.
    Napomena: Kada koristite ovu funkciju, izbjegavajte neodgovarajuće isključivanje iz operativnog sustava ili uklanjanje AC napajanja, jer postavke možda neće biti učinkovite.
  • RC6(Render Standby)
    Omogućuje vam da odredite hoće li ugrađena grafika ući u stanje mirovanja kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)

Spremi & Izađi
Spremi & Izađi

  • Save & Exit Setup
    Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se spremaju promjene u CMOS i izlazi iz programa za postavljanje BIOS-a. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik za postavljanje BIOS-a.
  • Exit Without Saving
    Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Time se izlazi iz postavljanja BIOS-a bez spremanja promjena napravljenih u postavljanju BIOS-a u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik za postavljanje BIOS-a.
  • Load Optimized Defaults
    Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) da biste učitali optimalne zadane postavke BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane vrijednosti nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
  • Boot Override
    Omogućuje vam odabir uređaja za trenutno pokretanje sustava. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
  • Save Profiles
    Ova funkcija vam omogućuje spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) da biste spremili profil na svoj uređaj za pohranu.
  • Load Profiles
    Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB (Odaberi datoteku u HDD/FDD/USB) za unos profila koji je prethodno stvoren s vašeg uređaja za pohranu ili automatsko učitavanje profila koji je stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Instalacija upravljačkih programa


  • Prije instalacije upravljačkih programa, prvo instalirajte operativni sustav. (Sljedeće upute koriste Windows 10 kao primjer operativnog sustava.)
  • Nakon instalacije operativnog sustava, umetnite disk s upravljačkim programima matične ploče u svoj optički pogon. Kliknite na poruku "Dodirnite da biste odabrali što će se dogoditi s ovim diskom" u gornjem desnom kutu zaslona i odaberite "Pokreni Run.exe." (Ili idite na Moje računalo, dvokliknite optički pogon i pokrenite program Run.exe.)

"Xpress Install" (Xpress instalacija) automatski će skenirati vaš sustav i zatim popisati sve upravljačke programe koji se preporučuju za instalaciju. Možete kliknuti gumb Xpress Install i "Xpress Install" (Xpress instalacija) će instalirati sve odabrane upravljačke programe. Ili kliknite ikonu strelice za pojedinačno instaliranje upravljačkih programa koji su vam potrebni.
Instalacija upravljačkih programa


Posjetite web stranicu GIGABYTE za više informacija o softveru.


Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi GIGABYTE GA-B250M-Gaming 5 - Priručnik za matičnu ploču

Dostupni jezici

Povezani priručnici za Gigabyte GA-B250M-Gaming 5

Sadržaj
