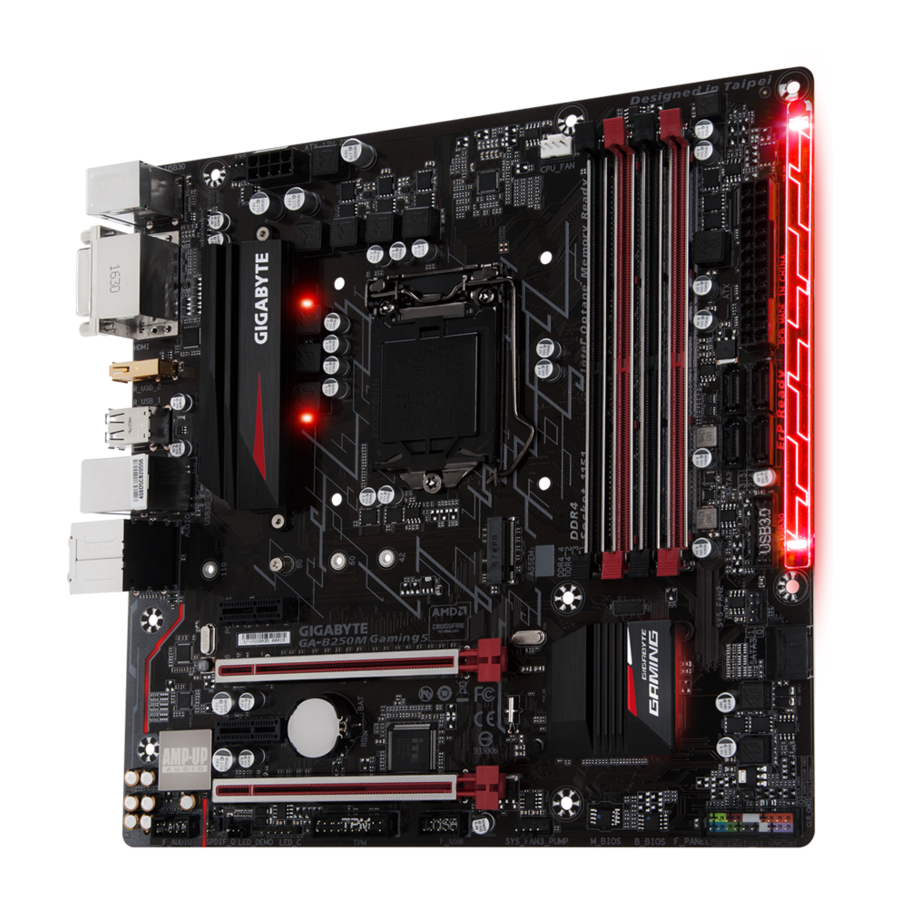

GIGABYTE GA-B250M-Gaming 5 - Manual de la placa base

Identificación de la revisión de su placa base

El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.

Ejemplo:

Distribución de la placa base

Contenido de la caja

• Placa base GA-B250M-Gaming
• Disco de controladores de la placa base
• Manual del usuario
• Cuatro cables SATA
• Protector de E/S

* El contenido de la caja anterior es solo para referencia y los elementos reales dependerán del paquete del producto que obtenga.
El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o retirar la placa base u otros componentes de hardware.
• Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar los cables o conectores metálicos.
• Es mejor usar una muñequera de descarga electrostática (ESD) cuando manipule componentes electrónicos como una placa base, CPU o memoria. Si no tiene una muñequera ESD, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desenchufar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
• Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos o componentes metálicos sueltos colocados en la placa base o dentro de la carcasa de la computadora.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños en los componentes del sistema, así como daños físicos al usuario.
• Si no está seguro acerca de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si usa un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Compatible con procesadores Intel ® Core ™ i7 de 7ª y 6ª generación/procesadores Intel ® Core ™ i5/procesadores Intel ® Core ™ i3/procesadores Intel ® Pentium ®/procesadores Intel ® Celeron ® en el paquete LGA1151 (Visite el sitio web de GIGABYTE para obtener la lista de CPU compatibles más reciente). La caché L3 varía según la CPU
Chipset	Chipset Intel ® B250 Express
Memoria	4 zócalos DIMM DDR4 que admiten hasta 64 GB de memoria del sistema * Debido a una limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño real de la memoria que se muestra será menor que el tamaño de la memoria física instalada. Arquitectura de memoria de doble canal Compatible con módulos de memoria DDR4 de 2400/2133 MHz Compatible con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC) Compatible con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer no ECC Compatible con módulos de memoria Extreme Memory Profile (XMP) * Para admitir memoria de 2400 MHz o XMP, debe instalar un procesador de 7ª generación. (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
Gráficos integrados	Procesador de gráficos integrado - Compatibilidad con gráficos Intel ® HD: 1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz * El puerto DVI-D no admite la conexión D-Sub mediante un adaptador. 1 puerto HDMI, que admite una resolución máxima de 4096x2160 a 24 Hz * Compatibilidad con la versión HDMI 1.4. Memoria compartida máxima de 1 GB
Audio	Códec Realtek ® ALC1220 Audio de alta definición 2/4/5.1/7.1 canales Compatible con salida S/PDIF
LAN	Chip Intel ® GbE LAN (10/100/1000 Mbit)
Ranuras de expansión	1 ranura PCI Express x16, que funciona a x16 (PCIEX16) * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16. 1 ranura PCI Express x16, que funciona a x4 (PCIEX4) 2 ranuras PCI Express x1 (Todas las ranuras PCI Express cumplen con el estándar PCI Express 3.0).
Tecnología Multi-Graphics	Compatible con las tecnologías AMD Quad-GPU CrossFireX ™ y 2-Way AMD CrossFire ™
Interfaz de almacenamiento	Chipset: 1 conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 SATA y compatibilidad con SSD PCIe x4/x2) 6 conectores SATA 6Gb/s * Consulte "Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.
USB	Chipset: 6 puertos USB 3.1 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través de el conector USB interno) 5 puertos USB 2.0/1.1 (3 puertos en el panel posterior, 2 puertos disponibles a través de el conector USB interno)
Conectores internos	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 1 conector M.2 Socket 3 6 conectores SATA 6Gb/s 1 conector de ventilador de CPU 2 conectores de ventilador del sistema 1 conector de ventilador del sistema/bomba de refrigeración líquida 1 conector de panel frontal 1 conector de audio del panel frontal 1 conector USB 3.1 Gen 1 1 conector USB 2.0/1.1 1 conector de salida S/PDIF 1 conector Trusted Platform Module (TPM) 1 conector de cable de extensión de tira LED RGB (RGBW) 1 puente Clear CMOS
Conectores del panel posterior	1 puerto de teclado/ratón PS/2 1 puerto DVI-D 1 puerto HDMI 4 puertos USB 3.1 Gen 1 3 puertos USB 2.0/1.1 1 puerto RJ-45 1 conector de salida S/PDIF óptico 5 conectores de audio (salida de altavoz central/subwoofer, salida de altavoz trasero, entrada de línea, salida de línea, entrada de micrófono)
Controlador de E/S	Chip controlador de E/S iTE ®
Monitorización de hardware	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de sobrecalentamiento Advertencia de fallo del ventilador Control de velocidad del ventilador * Si la función de control de velocidad del ventilador (bomba) es compatible dependerá del ventilador (bomba) que instale.
BIOS	2 flash de 64 Mbit Uso de la BIOS AMI UEFI con licencia Compatible con DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas	Compatible con APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de la placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Compatible con desbloqueo de más de 3 TB Compatible con Q-Flash Compatible con Xpress Install
Software incluido	Norton ® Internet Security (versión OEM) Preparado para memoria Intel ® Optane ™ cFosSpeed
Sistema operativo	Compatible con Windows 10/8.1 de 64 bits Compatible con Windows 7 de 32 bits/64 bits * Los sistemas operativos compatibles pueden variar según el modelo de su procesador. * Descargue la "Herramienta de instalación de USB de Windows" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Factor de forma	Factor de forma Micro ATX; 24,4 cm x 24,4 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Support\Utility List (Lista de utilidades de soporte) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes directrices antes de empezar a instalar la CPU:

• Asegúrese de que la placa base es compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Localice la clavija uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
• Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
• No encienda el ordenador si no está instalado el disipador de la CPU, de lo contrario podría producirse un sobrecalentamiento y daños en la CPU.
• Ajuste la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU

Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.

No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a encajar la palanca después de insertar la CPU.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Instalación de la memoria

Lea las siguientes directrices antes de empezar a instalar la memoria:

• Asegúrese de que la placa base es compatible con la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para obtener las velocidades de memoria y los módulos de memoria compatibles más recientes).
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria sólo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de la memoria de doble canal

Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. La activación del modo de memoria de doble canal duplicará el ancho de banda de la memoria original.

Los cuatro zócalos de memoria están divididos en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:

Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Tabla de configuraciones de memoria de doble canal

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en el modo de doble canal.

1. El modo de doble canal no se puede activar si sólo se instala un módulo de memoria.
2. Al activar el modo de doble canal con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de empezar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
• Apague siempre el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

1. Puerto de teclado/ratón PS/2
   Utilice este puerto para conectar un ratón o teclado PS/2.
2. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Puede conectar un DAC USB a este puerto o utilizar este puerto para dispositivos USB.
3. Puerto DVI-D^(Nota)
   El puerto DVI-D cumple con la especificación DVI-D y admite una resolución máxima de 1920x1200@60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte un monitor que admita la conexión DVI-D a este puerto.
4. Puerto HDMI
   El puerto HDMI es compatible con HDCP y admite los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 4096x2160@24 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.

   Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).
5. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. Puede conectar un DAC USB a este puerto o utilizar este puerto para dispositivos USB.
6. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
7. Puerto LAN RJ-45
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación se describen los estados de los LED del puerto LAN.

   LED de conexión/velocidad:

   Estado	Descripción
   Naranja	Velocidad de datos de 1 Gbps
   Verde	Velocidad de datos de 100 Mbps
   Apagado	Velocidad de datos de 10 Mbps

   LED de actividad:

   Estado	Descripción
   Parpadeando	Se está produciendo la transmisión o recepción de datos
   Encendido	No se está produciendo la transmisión o recepción de datos

8. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.

(Nota) El puerto DVI-D no admite la conexión D-Sub mediante un adaptador.

9. Salida de altavoz central/subwoofer
   Utilice esta toma de audio para conectar altavoces centrales/subwoofer en una configuración de audio de 5.1/7.1 canales.
10. Salida de altavoz trasero
    Esta toma se puede utilizar para conectar altavoces traseros en una configuración de audio de 4/5.1/7.1 canales.
11. Conector de salida S/PDIF óptico
    Este conector proporciona salida de audio digital a un sistema de audio externo que admite audio digital óptico. Antes de utilizar esta función, asegúrese de que su sistema de audio proporciona un conector de entrada de audio digital óptico.
12. Entrada de línea
    La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un Walkman, etc.
13. Salida de línea
    Utilice esta toma de audio para auriculares o altavoces de 2 canales. Esta toma se puede utilizar para conectar los altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
14. Entrada de micrófono
    La toma de entrada de micrófono.

Si desea instalar un altavoz lateral, debe reasignar la toma de entrada de línea o de entrada de micrófono para que sea una salida de altavoz lateral a través del controlador de audio. Visite el sitio web de GIGABYTE para obtener más información sobre el software.

•
  Cuando retire el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y luego retírelo de la placa base.
• Cuando retire el cable, tire de él directamente hacia fuera del conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Conectores internos

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Lea las siguientes directrices antes de conectar dispositivos externos:

• Primero asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y el ordenador. Desconecte el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender el ordenador, asegúrese de que el cable del dispositivo se ha conectado de forma segura al conector de la placa base.

ATX_12V_2X4/ATX (Conector de alimentación de 12 V 2x4 y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación está apagada y todos los dispositivos están instalados correctamente. El conector de alimentación posee un diseño a prueba de fallos. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, el ordenador no se iniciará.

Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado puede ser un sistema inestable o que no se pueda arrancar.

ATX_12V_2X4:

N.º de pin	Definición	N.º de pin	Definición
1	GND (solo para 12 V de 2x4 pines)	5	+12 V (solo para 12 V de 2x4 pines)
2	GND (solo para 12 V de 2x4 pines)	6	+12 V (solo para 12 V de 2x4 pines)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

N.º de pin	Definición	N.º de pin	Definición
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (en espera +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (solo para ATX de 2x12 pines)	23	+5 V (solo para ATX de 2x12 pines)
12	3,3 V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

CPU_FAN/SYS_FAN1/2 (conectores de ventilador)
Todos los conectores de ventilador de esta placa base son de 4 pines. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

CPU_FAN/SYS_FAN1

SYS_FAN2

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

•
  Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que la CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se cuelgue.
• Estos conectores de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.

SYS_FAN3_PUMP (conector de ventilador del sistema/bomba de refrigeración líquida)
El conector de ventilador/bomba es de 4 pines y posee un diseño de inserción a prueba de fallos. La mayoría de los conectores de ventilador poseen un diseño de inserción a prueba de fallos. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis. El conector también proporciona control de velocidad para una bomba de refrigeración líquida, consulte el capítulo "Configuración de la BIOS", "M.I.T.", para obtener más información

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA.

N.º de pin	Definición
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración de la BIOS", "Periféricos\SATA y configuración RST" para obtener más información.

BAT (batería)
La batería proporciona energía para mantener los valores (como las configuraciones de la BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería descienda a un nivel bajo, o los valores de la CMOS podrían no ser precisos o podrían perderse.

Puede borrar los valores de la CMOS extrayendo la batería:

1. Apague el ordenador y desenchufe el cable de alimentación.
2. Extraiga suavemente la batería del soporte de la batería y espere un minuto. (O utilice un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
3. Reemplace la batería.
4. Enchufe el cable de alimentación y reinicie el ordenador.

•
  Siempre apague el ordenador y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería por una equivalente. Peligro de explosión si la batería se reemplaza por un modelo incorrecto.
• Póngase en contacto con el lugar de compra o el distribuidor local si no puede reemplazar la batería por sí mismo o no está seguro del modelo de batería.
• Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe estar hacia arriba).
• Las baterías usadas deben manipularse de acuerdo con las normas medioambientales locales.

SPDIF_O (conector de salida S/PDIF)
Este conector admite salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde su placa base a ciertas tarjetas de expansión como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde su placa base a su tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.

N.º de pin	Definición
1	SPDIFO
2	GND

M2Q_32G (conector M.2 Socket 3)
El conector M.2 es compatible con SSD SATA M.2 y SSD PCIe M.2.

Siga los pasos que se indican a continuación para instalar correctamente un SSD M.2 en el conector M.2.

Paso 1:
Utilice un destornillador para aflojar el tornillo y la tuerca de la placa base. Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y, a continuación, atornille primero la tuerca.

Paso 2:
Deslice el SSD M.2 en el conector en ángulo.

Paso 3:
Presione el SSD M.2 hacia abajo y, a continuación, asegúrelo con el tornillo.

Seleccione el orificio adecuado para el SSD M.2 que se va a instalar y vuelva a apretar el tornillo y la tuerca.

Avisos de instalación para los conectores M2Q_32G y SATA:
Debido al número limitado de carriles proporcionados por el chipset, la disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivo instalado en el conector M2Q_32G. El conector M2Q_32G comparte ancho de banda con el conector SATA3 5. Consulte la siguiente tabla para obtener más información.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
SSD M.2 SATA
SSD M.2 PCIe x4
SSD M.2 PCIe x2
Sin SSD M.2 instalado

: Disponible,
: No disponible

F_PANEL (conector del panel frontal)
Conecte el interruptor de alimentación, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de pines a continuación. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

• PLED/PWR_LED (LED de alimentación, amarillo/morado):
  Se conecta al indicador de estado de la alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

Estado del sistema	LED
S0	Encendido
S3/S4/S5	Apagado

• PW (Interruptor de alimentación, rojo):
  Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar su sistema usando el interruptor de alimentación (consulte el capítulo "Configuración del BIOS", "Alimentación" para obtener más información).
• SPEAK (Altavoz, naranja):
  Se conecta al altavoz en el panel frontal del chasis. El sistema informa del estado de inicio del sistema emitiendo un código de pitido. Se escuchará un pitido corto si no se detecta ningún problema al iniciar el sistema.
• HD (LED de actividad del disco duro, azul):
  Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
• RES (Interruptor de reinicio, verde):
  Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se congela y no puede realizar un reinicio normal.
• CI (Conector de intrusión en el chasis, gris):
  Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha quitado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
• NC (naranja): sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de alimentación, un interruptor de reinicio, un LED de alimentación, un LED de actividad del disco duro, un altavoz, etc. Cuando conecte el módulo del panel frontal de su chasis a este conector, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

F_AUDIO (conector de audio del panel frontal)
El conector de audio del panel frontal es compatible con audio de alta definición (HD) Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal de su chasis a este conector. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del conector de la placa base. Una conexión incorrecta entre el conector del módulo y el conector de la placa base hará que el dispositivo no funcione o incluso lo dañe.

Para audio HD del panel frontal:

N.º de pin	Definición
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Sin pin
9	LINE2_L
10	Sense

Para audio AC'97 del panel frontal:

N.º de pin	Definición
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Salida de línea (D)
6	NC
7	NC
8	Sin pin
9	Salida de línea (I)
10	NC

•
  El conector de audio del panel frontal es compatible con audio HD de forma predeterminada.
• Las señales de audio estarán presentes en las conexiones de audio del panel frontal y posterior simultáneamente.
• Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

F_USB30 (conector USB 3.1 Gen 1)
El conector cumple con las especificaciones USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.

N.º de pin	Definición	N.º de pin	Definición
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Sin pin

F_USB (conector USB 2.0/1.1)
El conector cumple con las especificaciones USB 2.0/1.1. Cada conector USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

N.º de pin	Definición	N.º de pin	Definición
1	Alimentación (5 V)	6	USB DY+
2	Alimentación (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sin pin
5	USB DX+	10	NC

•
  No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el conector USB 2.0/1.1.
• Antes de instalar el soporte USB, asegúrese de apagar la computadora y desenchufar el cable de alimentación de la toma de corriente para evitar daños al soporte USB.

TPM (conector del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este conector.

N.º de pin	Definición	N.º de pin	Definición
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Sin pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (jumper de borrado de CMOS)
Utilice este puente para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto de metal como un destornillador para tocar los dos pines durante unos segundos.

Abierto: Normal

Breve: Borrar valores CMOS

•
  Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores CMOS.
• Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults (Cargar valores predeterminados optimizados)) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).

LED_C (Cabezal de cable de extensión de tira LED RGB (RGBW))
El cabezal se puede utilizar para conectar una tira LED RGB (RGBW) 5050 estándar (12V/G/R/B/W), con una potencia máxima nominal de 2A (12V) y una longitud máxima de 2 m.

Nº de pin	Definición
1	12V
2	G
3	R
4	B
5	W

Conecte un extremo del cable de extensión de la tira LED RGB (RGBW) al cabezal y el otro extremo a su tira LED RGB (RGBW). El cable negro (marcado con un triángulo en el enchufe) del cable de extensión debe conectarse al Pin 1 (12V) de este cabezal. El pin de 12V (marcado con una flecha) en el otro extremo del cable de extensión debe estar alineado con los 12V de la tira LED. Tenga cuidado con la orientación de la conexión de la tira LED; una conexión incorrecta puede dañar la tira LED.

Para saber cómo encender/apagar las luces de la tira LED RGB (RGBW), consulte las instrucciones del capítulo "Configuración de la BIOS".

Antes de instalar los dispositivos, asegúrese de apagarlos y apagar su ordenador. Desenchufe el cable de alimentación de la toma de corriente para evitar daños en los dispositivos.

Configuración del BIOS

El BIOS (Sistema Básico de Entrada/Salida) registra los parámetros de hardware del sistema en el CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar los ajustes básicos de configuración del sistema o activar ciertas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria al CMOS para mantener los valores de configuración en el CMOS. Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación. Para actualizar el BIOS, utilice GIGABYTE Q-Flash o la utilidad del BIOS.

• Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

•
  Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas al utilizar la versión actual del BIOS, se recomienda no actualizar el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar los ajustes predeterminados (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La modificación inadecuada de los ajustes puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de la batería/borrar CMOS en el capítulo de instalación de hardware para saber cómo borrar los valores del CMOS).

Pantalla de inicio

Aparecerá la siguiente pantalla con el logotipo de inicio cuando el ordenador arranque. (Ejemplo de versión del BIOS: D3)

Hay dos modos de BIOS diferentes como se indica a continuación y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha de su teclado para moverse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo Easy permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo Easy, puede utilizar el ratón para moverse por los elementos de configuración.

•
  Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para configurar su sistema con sus valores predeterminados.
• Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

La estabilidad del sistema con los ajustes de overclocking/sobrevoltaje que haya realizado depende de la configuración general del sistema. Un overclocking/sobrevoltaje incorrecto puede dañar la CPU, el chipset o la memoria, y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no modifique la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

• Configuración avanzada de frecuencia
  • Valor del reloj del host
    Muestra la frecuencia de funcionamiento actual del reloj del host.
  • Relación de corte de gráficos ^(Nota)
    Le permite establecer la relación de corte de gráficos.
  • Relación de no corte de gráficos ^(Nota)
    Le permite establecer la relación de no corte de gráficos.
  • Relación de reloj de la CPU
    Le permite modificar la relación de reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  • Frecuencia de la CPU
    Muestra la frecuencia de funcionamiento actual de la CPU.
• Configuración avanzada del núcleo de la CPU
  • Relación de reloj de la CPU, frecuencia de la CPU
    La configuración anterior es síncrona con la de los mismos elementos en el menú Advanced Frequency Settings (Configuración avanzada de frecuencia).
  • Desplazamiento AVX ^(Nota)
    El desplazamiento AVX es el desplazamiento negativo de la relación AVX.

(Nota) Este elemento está presente solo cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

• Relación Uncore
  Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando.
• Frecuencia Uncore
  Muestra la frecuencia Uncore actual de la CPU.
• CPU Flex Ratio Override
  Activa o desactiva la relación flexible de la CPU. La relación de reloj máxima de la CPU se basará en el valor de CPU Flex Ratio Settings (Configuración de la relación flexible de la CPU) si CPU Clock Ratio (Relación de reloj de la CPU) está establecida en Auto (Automático). (Predeterminado: Deshabilitado)
• CPU Flex Ratio Settings
  Le permite establecer la relación flexible de la CPU. El rango ajustable puede variar según la CPU.
• Intel(R) Turbo Boost Technology ^(Nota)
  Le permite determinar si desea activar la tecnología Intel ® CPU Turbo Boost. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Turbo Ratio ^(Nota)
  Le permite establecer las relaciones CPU Turbo para diferentes números de núcleos activos. Auto (Automático) establece las relaciones CPU Turbo de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
• Power Limit TDP (Watts) / Power Limit Time (Límite de potencia TDP [vatios] / Tiempo límite de potencia)
  Le permite establecer el límite de potencia para el modo CPU Turbo y el tiempo que tarda en funcionar al límite de potencia especificado. Si se excede el valor especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la potencia. Auto (Automático) establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
• Core Current Limit (Amps) (Límite de corriente del núcleo [amperios])
  Le permite establecer un límite de corriente para el modo CPU Turbo. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto (Automático) establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
• No. of CPU Cores Enabled (Note) (Número de núcleos de CPU habilitados [nota])
  Le permite seleccionar el número de núcleos de CPU que se habilitarán en una CPU Intel ® de varios núcleos (el número de núcleos de CPU puede variar según la CPU). Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Hyper-Threading Technology (Note) (Tecnología Hyper-Threading [nota])
  Le permite determinar si desea activar la tecnología multi-threading cuando se utiliza un Intel que admite esta función. Esta función solo funciona para sistemas operativos que admiten el modo multi-procesador. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^(Note)
  Activa o desactiva la tecnología Intel^® Speed Shift. La activación de esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y, a continuación, mejora la capacidad de respuesta del sistema. (Predeterminado: Deshabilitado)
• CPU Enhanced Halt (C1E) ^(Note)
  Activa o desactiva la función Intel ® CPU Enhanced Halt (C1E), una función de ahorro de energía de la CPU en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• C3 State Support ^(Note) (Compatibilidad con el estado C3 [nota])
  Le permite determinar si desea permitir que la CPU entre en modo C3 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más avanzado que C1. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

(Nota) Este elemento está presente solo cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

• C6/C7 State Support ^{(Note 1)} (Compatibilidad con el estado C6/C7 [nota 1])
  Le permite determinar si desea permitir que la CPU entre en modo C6/C7 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más avanzado que C3. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• C8 State Support ^{(Note 1)} (Compatibilidad con el estado C8 [nota 1])
  Le permite determinar si desea permitir que la CPU entre en modo C8 en estado de parada del sistema. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de parada del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más avanzado que C6/C7. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Package C State Limit ^{(Note 1)} (Límite de estado C del paquete [nota 1])
  Le permite especificar el límite de estado C para el procesador. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• CPU Thermal Monitor ^{(Note 1)} (Monitor térmico de la CPU [nota 1])
  Activa o desactiva la función Intel ® Thermal Monitor, una función de protección contra el sobrecalentamiento de la CPU. Cuando está activada, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecalienta. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• CPU EIST Function ^{(Note 1)} (Función EIST de la CPU [nota 1])
  Activa o desactiva la tecnología Enhanced Intel ® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel EIST puede reducir de forma dinámica y eficaz el voltaje y la frecuencia del núcleo de la CPU para disminuir el consumo medio de energía y la producción de calor. Auto (Automático) permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Voltage Optimization (Optimización del voltaje)
  Le permite determinar si desea activar la optimización del voltaje para reducir el consumo de energía. (Predeterminado: Deshabilitado)
• RSR
  Le permite determinar si desea reducir automáticamente la relación turbo de la CPU si el voltaje/temperatura de la CPU es demasiado alto. (Predeterminado: Activado)
• Hardware Prefetcher (Prefetcher de hardware)
  Le permite determinar si desea activar el prefetcher de hardware para captar previamente datos e instrucciones de la memoria en la caché. (Predeterminado: Activado)
• Adjacent Cache Line Prefetch (Captación previa de línea de caché adyacente)
  Le permite determinar si desea activar el mecanismo de captación previa de línea de caché adyacente que permite al procesador recuperar la línea de caché solicitada, así como la línea de caché subsiguiente. (Predeterminado: Activado)
• Extreme Memory Profile (X.M.P.) ^{(Note 2)}
  Permite que la BIOS lea los datos SPD en el módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está activado.

  Disabled	Desactiva esta función. (Predeterminado)
  Profile1	Utiliza la configuración del perfil 1.
  Profile2 (Note 2)	Utiliza la configuración del perfil 2.

• System Memory Multiplier (Multiplicador de memoria del sistema)
  Le permite establecer el multiplicador de memoria del sistema. Auto (Automático) establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)

(Nota 1) Este elemento solo está presente cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.
(Nota 2) Este elemento solo está presente cuando se instala una CPU y un módulo de memoria que admiten esta función.

• Memory Odd Ratio (100/133 or 200/266)
  Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
• Memory Frequency (MHz)
• El primer valor de frecuencia de memoria es la frecuencia de funcionamiento normal de la memoria que se está utilizando; el segundo es la frecuencia de memoria que se ajusta automáticamente según la configuración de System Memory Multiplier.

• Advanced Memory Settings
  • Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
    Los ajustes anteriores son síncronos con los de los mismos elementos en el menú Advanced Frequency Settings.
  • Memory Boot Mode ^(Note)
    Proporciona métodos de detección y entrenamiento de la memoria.

    Auto	Permite que la BIOS configure automáticamente este ajuste. (Predeterminado)
    Normal	La BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte las introducciones del puente de la batería/borrado de la CMOS en el capítulo Hardware Installation para saber cómo borrar los valores de la CMOS).
    Enable Fast Boot	Omita la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de memoria más rápido.
    Disable Fast Boot	Detecta y entrena la memoria en cada arranque.

  • Memory Enhancement Settings
    Proporciona varios ajustes de mejora del rendimiento de la memoria: Normal (rendimiento básico), Relax OC, Enhanced Stability y Enhanced Performance. (Predeterminado: Normal)
  • Memory Timing Mode
    Manual y Advanced Manual permiten configurar Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving y los ajustes de tiempo de la memoria que se indican a continuación. Las opciones son: Auto (predeterminado), Manual, Advanced Manual.
  • Profile DDR Voltage
    Cuando se utiliza un módulo de memoria que no es XMP o Extreme Memory Profile (X.M.P.) está configurado como Disabled, el valor se muestra de acuerdo con la especificación de la memoria. Cuando Extreme Memory Profile (X.M.P.) está configurado como Profile1 o Profile2, el valor se muestra de acuerdo con los datos SPD de la memoria XMP.
  • Memory Multiplier Tweaker
    Proporciona diferentes niveles de ajuste automático de la memoria. (Predeterminado: Auto)
  • Channel Interleaving
    Activa o desactiva el entrelazado de canales de memoria. Enabled permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  • Rank Interleaving
    Activa o desactiva el entrelazado de rangos de memoria. Enabled permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)

(Nota) Este elemento solo está presente cuando se instala una CPU y un módulo de memoria que admiten esta función.

• Subtemporizaciones de memoria del canal A/B
  Este submenú proporciona ajustes de temporización de la memoria para cada canal de memoria. Las pantallas de configuración de temporización respectivas solo se pueden configurar cuando el Modo de temporización de la memoria está establecido en Manual o Manual avanzado. Nota: Su sistema puede volverse inestable o fallar al arrancar después de realizar cambios en las temporizaciones de la memoria. Si esto ocurre, reinicie la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.
• Ajustes avanzados de voltaje
• Ajustes avanzados de energía
  • Calibración de línea de carga Vcore de la CPU
    Le permite configurar la calibración de línea de carga para el voltaje Vcore de la CPU. La selección de un nivel más alto mantiene el voltaje Vcore de la CPU más consistente con lo que se establece en la BIOS bajo carga pesada. Auto permite que la BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
  • Calibración de línea de carga VAXG
    Le permite configurar la calibración de línea de carga para el voltaje VAXG de la CPU. La selección de un nivel más alto mantiene el voltaje VAXG de la CPU más consistente con lo que se establece en la BIOS bajo carga pesada. Auto permite que la BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
• Control de voltaje del núcleo de la CPU
  Esta sección proporciona opciones de control de voltaje de la CPU.
• Control de voltaje del chipset
  Esta sección proporciona opciones de control de voltaje del chipset.
• Control de voltaje de la DRAM
  Esta sección proporciona opciones de control de voltaje de la memoria.
• Estado de salud del PC
  • Restablecer estado de apertura de la caja

    Deshabilitado	Mantiene o borra el registro del estado de intrusión anterior en el chasis. (Predeterminado)
    Habilitado	Borra el registro del estado de intrusión anterior en el chasis y el campo Case Open mostrará "No" en el próximo arranque.

  • Caja abierta
    Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Yes", de lo contrario mostrará "No". Para borrar el registro del estado de intrusión en el chasis, establezca Restablecer estado de apertura de la caja en Habilitado, guarde la configuración en la CMOS y, a continuación, reinicie el sistema.
  • Voltaje Vcore de la CPU/VCCSA de la CPU/Voltaje del canal A/B de la DRAM/+3,3 V/+5 V/+12 V/VAXG de la CPU
    Muestra los voltajes actuales del sistema.
• Ajustes varios
  • Velocidad máxima de enlace
    Le permite establecer el modo de funcionamiento de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  • Mejora 3DMark01
    Le permite determinar si desea mejorar el rendimiento de algunos puntos de referencia heredados. (Predeterminado: Deshabilitado)
• Ajustes de Smart Fan 5 y Monitor
  Le permite seleccionar un objetivo para supervisar y realizar ajustes adicionales. (Predeterminado: CPU FAN)
  • Control de velocidad del ventilador

    Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
    Silencioso	Permite que el ventilador funcione a bajas velocidades.
    Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
    Velocidad máxima	Permite que el ventilador funcione a la máxima velocidad.

  • Temperatura utilizada en el control del ventilador
    Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
  • Intervalo de temperatura
    Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
  • Modo de control de ventilador/bomba

    Auto	Permite que la BIOS detecte automáticamente el tipo de ventilador/bomba instalado y establece el modo de control óptimo. (Predeterminado)
    Voltaje	Se recomienda el modo de voltaje para un ventilador/bomba de 3 pines.
    PWM	Se recomienda el modo PWM para un ventilador/bomba de 4 pines.

  • Velocidad del ventilador
    Muestra las velocidades actuales del ventilador/bomba.
  • Control de advertencia de temperatura
    Establece el umbral de advertencia para la temperatura. Cuando la temperatura supera el umbral, la BIOS emitirá un sonido de advertencia. Las opciones son: Deshabilitado (predeterminado), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Advertencia de fallo de ventilador/bomba
    Permite que el sistema emita un sonido de advertencia si el ventilador/bomba no está conectado o falla. Compruebe el estado del ventilador/bomba o la conexión del ventilador/bomba cuando esto ocurra. (Predeterminado: Deshabilitado)

Sistema

Esta sección proporciona información sobre el modelo de la placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utiliza la BIOS y configurar manualmente la hora del sistema.

• Nivel de acceso
  Muestra el nivel de acceso actual en función del tipo de protección por contraseña utilizado. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrator [Administrador]). El nivel de Administrador le permite realizar cambios en todas las
  configuraciones de la BIOS; el nivel de Usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.
• Idioma del sistema
  Selecciona el idioma predeterminado que utiliza la BIOS.
• Fecha del sistema
  Establece la fecha del sistema. El formato de fecha es semana (solo lectura), mes, día y año. Utilice <Enter> para cambiar entre los campos Mes, Día y Año y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
• Hora del sistema
  Establece la hora del sistema. El formato de hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.

BIOS

• Estado de bloqueo numérico al inicio
  Activa o desactiva la función Numlock en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
• Opción de seguridad
  Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se entra en la Configuración de la BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.

  Configuración	Solo se requiere una contraseña para entrar en el programa de Configuración de la BIOS. Se requiere una contraseña para arrancar el sistema y para entrar en la Configuración de la BIOS
  Sistema	Se requiere una contraseña para arrancar el sistema y para entrar en el programa de Configuración de la BIOS. (Predeterminado)

• Mostrar LOGOTIPO a pantalla completa
  Le permite determinar si desea mostrar el logotipo de GIGABYTE al inicio del sistema. Deshabilitado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Habilitado)
• Prioridades de opción de arranque
  Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionado GPT, seleccione el dispositivo con el prefijo "UEFI:". O si desea instalar un sistema operativo que admita el particionado GPT, como Windows 7 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 7 de 64 bits y que tiene el prefijo "UEFI:".
• Prioridades BBS de disco duro/unidad de CD/DVD ROM/unidad de disquete/dispositivo de red
  Especifica el orden de arranque para un tipo de dispositivo específico, como discos duros, unidades ópticas, unidades de disquete y dispositivos que admiten la función Arranque desde LAN, etc. Pulse <Enter> en este elemento para entrar en el submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento solo está presente si hay al menos un dispositivo de este tipo instalado.
• Arranque rápido
  Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra rápido proporciona la velocidad de arranque más rápida. (Predeterminado: Deshabilitado)
• Compatibilidad con SATA

  Todos los dispositivos Sata	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST. (Predeterminado)
  Solo HDD de último arranque	A excepción de la unidad de arranque anterior, todos los dispositivos SATA se deshabilitan antes de que se complete el proceso de arranque del sistema operativo.

  Este elemento solo se puede configurar cuando el Arranque rápido está configurado como Habilitado o Ultra rápido.
• Compatibilidad con VGA
  Le permite seleccionar qué tipo de sistema operativo arrancar.

  Automático	Activa solo la ROM de opción heredada.
  Controlador EFI	Activa la ROM de opción EFI. (Predeterminado)

  Este elemento solo se puede configurar cuando el Arranque rápido está configurado como Habilitado o Ultra rápido.
• Compatibilidad con USB

  Deshabilitado	Todos los dispositivos USB se deshabilitan antes de que se complete el proceso de arranque del sistema operativo.
  Inicialización completa	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST.
  Inicialización parcial	Parte de los dispositivos USB se deshabilitan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)

  Este elemento solo se puede configurar cuando el Arranque rápido está configurado como Habilitado. Esta función se deshabilita cuando el Arranque rápido está configurado como Ultra rápido.
• Compatibilidad con dispositivos PS2

  Deshabilitado	Todos los dispositivos PS/2 se deshabilitan antes de que se complete el proceso de arranque del sistema operativo.
  Habilitado	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado)

  Este elemento solo se puede configurar cuando el Arranque rápido está configurado como Habilitado. Esta función se deshabilita cuando el Arranque rápido está configurado como Ultra rápido.

• Compatibilidad con el controlador de pila de red

  Deshabilitado	Deshabilita el arranque desde la red. (Predeterminado)
  Habilitado	Habilita el arranque desde la red.

  Este elemento solo se puede configurar cuando Arranque rápido está configurado como Habilitado o Ultra rápido.
• Próximo arranque después de la pérdida de alimentación de CA

  Arranque normal	Habilita el arranque normal al regresar la alimentación de CA. (Predeterminado)
  Arranque rápido	Mantiene la configuración de Arranque rápido al regresar la alimentación de CA.

  Este elemento solo se puede configurar cuando Arranque rápido está configurado como Habilitado o Ultra rápido.
• Velocidad del ratón
  Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
• Funciones de Windows 8/10
  Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Otro SO)
• Compatibilidad con CSM
  Activa o desactiva UEFI CSM (Módulo de compatibilidad de compatibilidad) para admitir un proceso de arranque de PC heredado.

  Habilitado	Habilita UEFI CSM. (Predeterminado)
  Deshabilitado	Deshabilita UEFI CSM y solo admite el proceso de arranque UEFI BIOS.

  Este elemento solo se puede configurar cuando Funciones de Windows 8/10 está configurado como Windows 8/10 o Windows 8/10 WHQL.
• LAN PXE Boot Option ROM
  Le permite seleccionar si desea habilitar la ROM de opción heredada para el controlador LAN. (Predeterminado: Deshabilitado) Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Habilitado.
• Control de la opción de arranque del almacenamiento
  Le permite seleccionar si desea habilitar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.

  No iniciar	Deshabilita la ROM de opción.
  Heredado	Habilita solo la ROM de opción heredada. (Predeterminado)
  UEFI	Habilita solo la ROM de opción UEFI.

  Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Habilitado.
• Otro dispositivo PCI
  Le permite seleccionar si desea habilitar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores de gráficos.

  No iniciar	Deshabilita la ROM de opción.
  Heredado	Habilita solo la ROM de opción heredada.
  UEFI	Habilita solo la ROM de opción UEFI. (Predeterminado)

  Este elemento solo se puede configurar cuando Compatibilidad con CSM está configurado como Habilitado.
• Contraseña de administrador
  Le permite configurar una contraseña de administrador. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones de la BIOS.
• Contraseña de usuario
  Le permite configurar una contraseña de usuario. Pulse <Enter> en este elemento, escriba la contraseña y, a continuación, pulse <Enter>. Se le pedirá que confirme la contraseña. Vuelva a escribir la contraseña y pulse <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.
  Para cancelar la contraseña, pulse <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le solicite una nueva contraseña, pulse <Enter> sin introducir ninguna contraseña. Pulse <Enter> de nuevo cuando se le solicite que confirme. NOTA: Antes de establecer la Contraseña de usuario, asegúrese de establecer primero la Contraseña de administrador.
• Arranque seguro
  Le permite habilitar o deshabilitar el Arranque seguro y configurar las opciones relacionadas.

Periféricos

• Initial Display Output
  Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.

  IGFX	Establece los gráficos integrados como la primera pantalla.
  PCIe 1 Slot	Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
  PCIe 2 Slot	Establece la tarjeta gráfica en la ranura PCIEX4 como la primera pantalla.

• LED_C Connect
  Activa o desactiva las luces de la tira LED RGB (RGBW) conectada al cabezal LED_C en la placa base. (Predeterminado: Activado)
• RGB Fusion
  Le permite establecer el modo de iluminación LED para la placa base.

  Off	Desactiva esta función.
  Pulse Mode	Todos los LED se atenúan y se iluminan simultáneamente.
  Color Cycle	Todos los LED recorren simultáneamente un espectro completo de colores.
  Static Mode	Todos los LED emiten un solo color. (Predeterminado)
  Flash Mode	Todos los LED parpadean simultáneamente.

• Intel Platform Trust Technology (PTT)
  Activa o desactiva la tecnología Intel^® PTT. (Predeterminado: Desactivado)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
  Le permite aumentar el voltaje de salida de los puertos USB 3.1 Gen 1 en el panel posterior (los que están debajo del puerto de teclado/ratón PS/2) para fortalecer la estabilidad de su(s) dispositivo(s) USB.

  Normal	Mantiene el voltaje de salida original. (Predeterminado)
  Disable USB bus power	Desactiva la alimentación de los conectores USB. Los reproductores de audio de gama alta pueden conectar su propia fuente de alimentación USB externa.
  Voltage Compensation +0.1V	Añade 0,1 V al voltaje de salida original.
  Voltage Compensation +0.2V	Añade 0,2 V al voltaje de salida original.
  Voltage Compensation +0.3V.	Añade 0,3 V al voltaje de salida original.

• OffBoard SATA Controller Configuration
  Muestra información sobre su SSD PCIe M.2 si está instalado.
• Trusted Computing
  Activa o desactiva el Módulo de plataforma segura (TPM).
• Intel(R) Bios Guard Technology
  Activa o desactiva la función Intel^® BIOS Guard, que protege la BIOS de ataques maliciosos.
• Network Stack Configuration
  Desactiva o activa el arranque desde la red para instalar un SO con formato GPT, como instalar el SO desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
  • Ipv4 PXE Support
    Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento solo se puede configurar cuando Network Stack está activado.
  • Ipv4 HTTP Support
    Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando Network Stack está activado.
  • Ipv6 PXE Support
    Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento solo se puede configurar cuando Network Stack está activado.
  • Ipv6 HTTP Support
    Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando Network Stack está activado.
  • PXE boot wait time
    Le permite configurar cuánto tiempo esperar antes de que pueda pulsar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando Network Stack está activado. (Predeterminado: 0)
  • Media detect count
    Le permite establecer el número de veces que se debe comprobar la presencia de medios. Este elemento solo se puede configurar cuando Network Stack está activado. (Predeterminado: 1)
• NVMe Configuration
  Muestra información sobre su SSD PCIe NVME M.2 si está instalado.
• USB Configuration & Legacy USB Support
  Permite utilizar el teclado/ratón USB en MS-DOS. (Predeterminado: Activado)
  • XHCI Hand-off
    Determina si se debe activar la función XHCI Hand-off para un sistema operativo sin compatibilidad con XHCI Hand-off. (Predeterminado: Desactivado)
  • USB Mass Storage Driver Support
    Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
  • Port 60/64 Emulation
    Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar activado para una compatibilidad completa con teclados/ratones USB heredados en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Activado)
  • Mass Storage Devices
    Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento solo aparece cuando hay instalado un dispositivo de almacenamiento USB.
• SATA And RST Configuration & SATA Controller(s)
  Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
  • SATA Mode Selection
    Especifica el modo de funcionamiento de los controladores SATA integrados.


    Intel RST With Intel Optane System Acceleration	Activa la compatibilidad con la tecnología Intel ® Optane ™ para los controladores SATA.
    AHCI	Configura los controladores SATA en modo AHCI. La interfaz de controlador de host avanzado (AHCI) es una especificación de interfaz que permite al controlador de almacenamiento activar funciones Serial ATA avanzadas, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)

  • Aggressive LPM Support
    Activa o desactiva la función de ahorro de energía, ALPM (Administración agresiva de energía de enlace), para los controladores SATA del chipset. (Predeterminado: Activado)
  • Port 0/1/2/3/4/5
    Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
  • Hot plug
    Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
    Configured as eSATA
    Activa o desactiva la compatibilidad con dispositivos SATA externos.

Chipset

• VT-d ^(Note)
  Activa o desactiva la tecnología de virtualización Intel^® para E/S dirigidas. (Predeterminado: Activado)
• Internal Graphics
  Activa o desactiva la función de gráficos integrados. (Predeterminado: Automático)
• DVMT Pre-Allocated
  Le permite establecer el tamaño de la memoria de gráficos integrados. Las opciones son: 32M~1024M. (Predeterminado: 32M)
• DVMT Total Gfx Mem
  Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
• Audio Controller
  Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de audio complementaria de terceros en lugar de utilizar el audio integrado, establezca este elemento en Disabled (Desactivado).
• PCH LAN Controller
  Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de red complementaria de terceros en lugar de utilizar la LAN integrada, establezca este elemento en Disabled (Desactivado).
• Wake on LAN Enable
  Activa o desactiva la función Wake on LAN. (Predeterminado: Activado)
• High Precision Timer
  Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado)
• IOAPIC 24-119 Entries
  Activa o desactiva esta función. (Predeterminado: Activado)

(Note) Este elemento solo está presente cuando instala una CPU que admite esta función. Para obtener más información sobre las funciones únicas de las CPU Intel^®, visite el sitio web de Intel.

Alimentación

• Platform Power Management
  Activa o desactiva la función Active State Power Management (ASPM). (Predeterminado: Desactivado)
• PEG ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando Platform Power Management está establecido en Enabled (Activado). (Predeterminado: Activado)
• PCH ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del chipset. Este elemento solo se puede configurar cuando Platform Power Management está establecido en Enabled (Activado). (Predeterminado: Activado)
• DMI ASPM
  Le permite configurar el modo ASPM tanto para el lado de la CPU como para el lado del chipset del enlace DMI. Este elemento solo se puede configurar cuando Platform Power Management está establecido en Enabled (Activado). (Predeterminado: Activado)
• AC BACK
  Determina el estado del sistema después de que se restablece la alimentación tras un corte de corriente alterna.


  Always Off	El sistema permanece apagado cuando se restablece la alimentación de CA. (Predeterminado)
  Always On	El sistema se enciende cuando se restablece la alimentación de CA.
  Memory	El sistema vuelve a su último estado activo conocido cuando se restablece la alimentación de CA.

• Power On By Keyboard
  Permite que el sistema se encienda mediante un evento de activación del teclado PS/2.
  Nota: para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.


  Disabled	Desactiva esta función. (Predeterminado)
  Any Key	Pulse cualquier tecla para encender el sistema.
  Keyboard 98	Pulse el botón POWER del teclado de Windows 98 para encender el sistema.
  Password	Establezca una contraseña de entre 1 y 5 caracteres para encender el sistema.

• Power On Password
  Establezca la contraseña cuando Power On By Keyboard esté establecido en Password.
  Pulse <Intro> en este elemento y establezca una contraseña de hasta 5 caracteres y, a continuación, pulse <Intro> para aceptar. Para encender el sistema, introduzca la contraseña y pulse <Intro>.
  Nota: para cancelar la contraseña, pulse <Intro> en este elemento. Cuando se le solicite la contraseña, pulse <Intro> de nuevo sin introducir la contraseña para borrar la configuración de la contraseña.
• Power On By Mouse
  Permite que el sistema se encienda mediante un evento de activación del ratón PS/2.
  Nota: para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1 A en el cable +5VSB.

  Disabled	Desactiva esta función. (Predeterminado)
  Move	Mueva el ratón para encender el sistema.
  Double Click	Haga doble clic en el botón izquierdo del ratón para encender el sistema.

• ErP
  Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
  Nota: cuando este elemento está establecido en Enabled (Activado), las siguientes funciones dejarán de estar disponibles: Resume by Alarm (Reanudar por alarma), PME event wake up (Reactivación por evento PME), encendido por ratón, encendido por teclado y Wake on LAN.
• Soft-Off by PWR-BTTN
  Configura la forma de apagar el ordenador en modo MS-DOS mediante el botón de encendido.

  Instant-Off	Pulse el botón de encendido y el sistema se apagará al instante. (Predeterminado)
  Delay 4 Sec.	Mantenga pulsado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se pulsa durante menos de 4 segundos, el sistema entrará en modo de suspensión.

• Power Loading
  Activa o desactiva la carga ficticia. Cuando la fuente de alimentación tiene poca carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, establézcalo en Enabled (Activado). Auto permite que la BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Resume by Alarm
  Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
  Si está activado, establezca la fecha y la hora de la siguiente manera:
  Wake up day (Día de activación): Encienda el sistema a una hora específica cada día o en un día específico del mes.
  Wake up hour/minute/second (Hora/minuto/segundo de activación): Establezca la hora a la que el sistema se encenderá automáticamente.
  Nota: cuando utilice esta función, evite un apagado inadecuado del sistema operativo o la retirada de la alimentación de CA, ya que la configuración podría no ser efectiva.
• RC6(Render Standby)
  Le permite determinar si se permite que la tarjeta gráfica integrada entre en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)

Guardar y salir

• Save & Exit Setup
  Pulse <Intro> en este elemento y seleccione Yes (Sí). Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
• Exit Without Saving
  Pulse <Intro> en este elemento y seleccione Yes (Sí). Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o pulse <Esc> para volver al menú principal de configuración de la BIOS.
• Load Optimized Defaults
  Pulse <Intro> en este elemento y seleccione Yes (Sí) para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda a que el sistema funcione en un estado óptimo. Cargue siempre los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
• Boot Override
  Le permite seleccionar un dispositivo para arrancar inmediatamente. Pulse <Intro> en el dispositivo que seleccione y, a continuación, seleccione Yes (Sí) para confirmar. El sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
• Save Profiles
  Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como Setup Profile 1~ Setup Profile 8 (Perfil de configuración 1 ~ Perfil de configuración 8). Pulse <Intro> para completar. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
• Load Profiles
  Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede utilizar esta función para cargar la configuración de la BIOS desde un perfil creado anteriormente, sin la molestia de volver a configurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y, a continuación, pulse <Intro> para completar. Puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para introducir el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro correcto conocido).

Instalación de los controladores

•
  Antes de instalar los controladores, instale primero el sistema operativo. (Las siguientes instrucciones utilizan Windows 10 como sistema operativo de ejemplo).
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe". (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación rápida) escaneará automáticamente su sistema y luego listará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" (Instalación rápida) instalará todos los controladores seleccionados. O haga clic en el icono de flecha para instalar individualmente los controladores que necesite.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-B250M-Gaming 5 - Manual de la placa base

Idiomas disponibles
