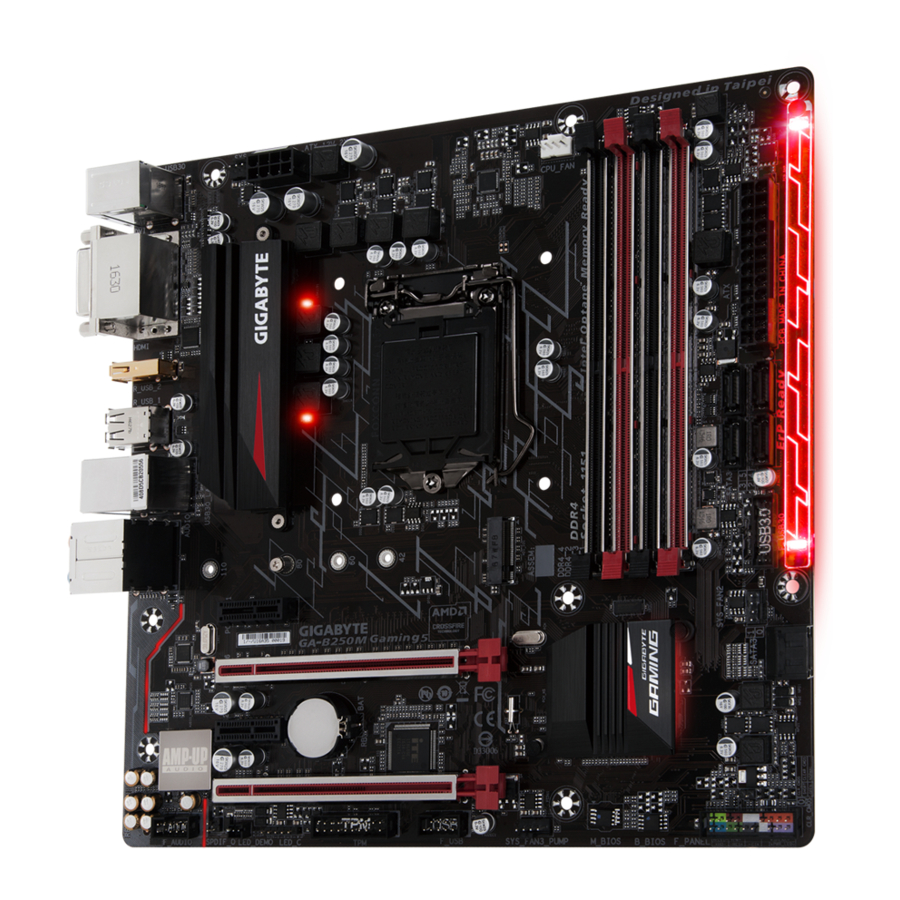

GIGABYTE GA-B250M-Gaming 5 - Manual da Placa Mãe

Conteúdo

1 Identificar a Revisão da sua Placa Mãe
2 Layout da Placa Mãe
- 2.1 Conteúdo da Caixa
3 Instalação de Hardware
- 3.1 Precauções de Instalação
4 Especificações do produto
5 Configuração da BIOS
6 Instalação dos Drivers
7 Descarregar manual
8 Em Outros Idiomas

Identificar a Revisão da sua Placa Mãe

O número da revisão na sua placa mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS da placa mãe, os controladores, ou quando procurar informação técnica.

Exemplo:

Layout da Placa Mãe

Conteúdo da Caixa

Placa mãe GA-B250M-Gaming
Disco de controladores da placa mãe
Manual do Utilizador
Quatro cabos SATA
Painel I/O

* O conteúdo da caixa acima é apenas para referência, e os itens reais dependem da embalagem do produto que obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de Instalação

A placa mãe contém numerosos circuitos eletrónicos e componentes delicados, que podem ficar danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

Antes da instalação, certifique-se de que o chassis é adequado para a placa mãe.
Antes da instalação, não remova nem quebre o autocolante S/N (Número de Série) da placa mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa mãe ou outros componentes de hardware.
Ao ligar componentes de hardware aos conectores internos da placa mãe, certifique-se de que estão ligados de forma firme e segura.
Ao manusear a placa mãe, evite tocar em quaisquer condutores ou conectores metálicos.
É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa mãe, CPU ou memória. Se não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro num objeto metálico para eliminar a eletricidade estática.
Antes de instalar a placa mãe, coloque-a sobre uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
Antes de ligar ou desligar o cabo de alimentação da placa mãe, certifique-se de que a fonte de alimentação foi desligada.
Antes de ligar a alimentação, certifique-se de que a voltagem da fonte de alimentação foi definida de acordo com a norma de voltagem local.
Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão ligados.
Para evitar danos na placa mãe, não permita que os parafusos entrem em contacto com o circuito da placa mãe ou os seus componentes.
Certifique-se de que não há parafusos ou componentes metálicos soltos colocados na placa mãe ou dentro da caixa do computador.
Não coloque o sistema do computador numa superfície irregular.
Não coloque o sistema do computador num ambiente com temperatura elevada ou húmido.
Ligar a alimentação do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao utilizador.
Se não tiver a certeza sobre algum passo da instalação ou tiver um problema relacionado com a utilização do produto, consulte um técnico de informática certificado.
Se usar um adaptador, um cabo de alimentação de extensão ou uma extensão elétrica, certifique-se de consultar as suas instruções de instalação e/ou de ligação à terra.

Especificações do produto

CPU	Suporte para processadores Intel ® Core ™ i7 de 7.ª e 6.ª geração/processadores Intel ® Core ™ i5/processadores Intel ® Core ™ i3/processadores Intel ® Pentium ®/processadores Intel ® Celeron ® no pacote LGA1151 (Aceda ao site da GIGABYTE para obter a lista de processadores mais recente.) A cache L3 varia com o CPU
Chipset	Chipset Intel ® B250 Express
Memória	4 x sockets DIMM DDR4 que suportam até 64 GB de memória do sistema * Devido a uma limitação do sistema operativo Windows de 32 bits, quando são instalados mais de 4 GB de memória física, o tamanho real da memória apresentada será inferior ao tamanho da memória física instalada. Arquitetura de memória de canal duplo Suporte para módulos de memória DDR4 de 2400/2133 MHz Suporte para módulos de memória DIMM 1Rx8/2Rx8 não interligados ECC (funcionam em modo não ECC) Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não interligados não ECC Suporte para módulos de memória Extreme Memory Profile (XMP) * Para suportar memória de 2400 MHz ou XMP, tem de instalar um processador de 7.ª geração. (Aceda ao site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Onboard	Processador gráfico integrado - Suporte para gráficos Intel ® HD: 1 x porta DVI-D, suportando uma resolução máxima de 1920x1200 a 60 Hz * A porta DVI-D não suporta ligação D-Sub por adaptador. 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 24 Hz * Suporte para a versão HDMI 1.4. Memória partilhada máxima de 1 GB
Áudio	Codec Realtek ® ALC1220 Áudio de alta definição 2/4/5.1/7.1 canais Suporte para Saída S/PDIF
LAN	Chip LAN Intel ® GbE (10/100/1000 Mbit)
Slots de expansão	1 x slot PCI Express x16, a funcionar em x16 (PCIEX16) * Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de que a instala no slot PCIEX16. 1 x slot PCI Express x16, a funcionar em x4 (PCIEX4) 2 x slots PCI Express x1 (Todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)
Tecnologia Multi-Graphics	Suporte para as tecnologias AMD Quad-GPU CrossFireX ™ e 2-Way AMD CrossFire ™
Interface de armazenamento	Chipset: 1 x conector M.2 (Socket 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte SSD PCIe x4/x2) 6 x conectores SATA 6 Gb/s * Consulte "Conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.
USB	Chipset: 6 x portas USB 3.1 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através da header USB interna) 5 x portas USB 2.0/1.1 (3 portas no painel traseiro, 2 portas disponíveis através da header USB interna)
Conectores internos	1 x conector de alimentação principal ATX de 24 pinos 1 x conector de alimentação ATX 12V de 8 pinos 1 x conector M.2 Socket 3 6 x conectores SATA 6 Gb/s 1 x header de ventoinha da CPU 2 x headers de ventoinha do sistema 1 x header de ventoinha do sistema/bomba de arrefecimento a água 1 x header do painel frontal 1 x header de áudio do painel frontal 1 x header USB 3.1 Gen 1 1 x header USB 2.0/1.1 1 x header de saída S/PDIF 1 x header Trusted Platform Module (TPM) 1 x header do cabo de extensão da faixa de LED RGB (RGBW) 1 x jumper Clear CMOS
Conectores do painel traseiro	1 x porta de teclado/rato PS/2 1 x porta DVI-D 1 x porta HDMI 4 x portas USB 3.1 Gen 1 3 x portas USB 2.0/1.1 1 x porta RJ-45 1 x conector de saída S/PDIF ótico 5 x tomadas de áudio (Saída de altifalante central/subwoofer, Saída de altifalante traseiro, Entrada de linha, Saída de linha, Entrada de microfone)
Controlador de E/S	Chip controlador de E/S iTE ®
Monitorização de hardware	Deteção de voltagem Deteção de temperatura Deteção da velocidade da ventoinha Aviso de sobreaquecimento Aviso de falha da ventoinha Controlo da velocidade da ventoinha * Se a função de controlo da velocidade da ventoinha (bomba) é suportada, isso dependerá da ventoinha (bomba) que instalar.
BIOS	2 x flash de 64 Mbit Utilização da AMI UEFI BIOS licenciada Suporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcionalidades exclusivas	Suporte para APP Center * As aplicações disponíveis no APP Center podem variar consoante o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Suporte para Desbloqueio de 3 TB+ Suporte para Q-Flash Suporte para Xpress Install
Software incluído	Norton ® Internet Security (versão OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Sistema operativo	Suporte para Windows 10/8.1 de 64 bits Suporte para Windows 7 de 32 bits/64 bits * Os sistemas operativos suportados podem variar dependendo do modelo do seu processador. * Faça o download da "Ferramenta de instalação USB do Windows" do site da GIGABYTE e instale-a antes de instalar o Windows 7.
Fator de forma	Fator de forma Micro ATX; 24,4 cm x 24,4 cm

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Visite o site da GIGABYTE para obter as listas de suporte de CPU, módulos de memória, SSD e dispositivos M.2.

Visite a página Support\Utility List no site da GIGABYTE para fazer o download da versão mais recente das aplicações.

Instalar a CPU

aviso
Leia as seguintes diretrizes antes de começar a instalar a CPU:

Certifique-se de que a placa-mãe suporta a CPU. (Aceda ao website da GIGABYTE para obter a lista de suporte de CPU mais recente.)
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no socket da CPU.)
Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos na CPU.
Defina a frequência de host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se pretender definir a frequência além das especificações padrão, faça-o de acordo com as suas especificações de hardware, incluindo a CPU, placa gráfica, memória, disco rígido, etc.

Instalar a CPU

Localize as chaves de alinhamento no socket da CPU da placa-mãe e os entalhes na CPU.

aviso
Não remova a tampa do socket da CPU antes de inserir a CPU. Ela pode soltar-se automaticamente da placa de carga durante o processo de voltar a engatar a alavanca depois de inserir a CPU.

Visite o website da GIGABYTE para obter detalhes sobre a instalação do hardware.

Instalar a memória

aviso
Leia as seguintes diretrizes antes de começar a instalar a memória:

Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips. (Aceda ao website da GIGABYTE para obter as velocidades de memória e módulos de memória suportados mais recentes.)
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, mude a direção.

Configuração de memória Dual Channel

Esta placa-mãe fornece quatro sockets de memória e suporta a tecnologia Dual Channel. Depois de a memória ser instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória Dual Channel irá duplicar a largura de banda da memória original.

Os quatro sockets de memória estão divididos em dois canais e cada canal tem dois sockets de memória, como se segue:

Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Tabela de configurações de memória Dual Channel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 módulos	- -	DS/SS	- -	DS/SS
2 módulos	DS/SS	- -	DS/SS	- -
4 módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem memória)

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo Dual Channel.

O modo Dual Channel não pode ser ativado se apenas um módulo de memória estiver instalado.
Ao ativar o modo Dual Channel com dois ou quatro módulos de memória, recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips.

Instalar uma placa de expansão

aviso
Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do painel traseiro

Porta PS/2 para teclado/rato
Utilize esta porta para ligar um rato ou teclado PS/2.
Porta USB 3.1 Gen 1
A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Pode ligar um DAC USB a esta porta ou utilizar esta porta para dispositivos USB.
Porta DVI-D ^(Nota)
A porta DVI-D está em conformidade com a especificação DVI-D e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está a ser utilizado). Ligue um monitor que suporte a ligação DVI-D a esta porta.
Porta HDMI
A porta HDMI é compatível com HDCP e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 8 canais até 192 KHz/16 bits. Pode utilizar esta porta para ligar o seu monitor com suporte para HDMI. A resolução máxima suportada é 4096x2160@24 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.

Depois de instalar o dispositivo HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB. Pode ligar um DAC USB a esta porta ou utilizar esta porta para dispositivos USB.
Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB.
Porta RJ-45 LAN
A porta LAN Gigabit Ethernet fornece ligação à Internet com uma taxa de dados de até 1 Gbps. A seguir, descrevem-se os estados dos LEDs da porta LAN.

LED de ligação/velocidade:

Estado Descrição

Laranja Taxa de dados de 1 Gbps

Verde Taxa de dados de 100 Mbps

Desligado Taxa de dados de 10 Mbps

LED de atividade:

Estado Descrição

A piscar Está a ocorrer transmissão ou receção de dados

Ligado Não está a ocorrer transmissão ou receção de dados
Porta USB 3.1 Gen 1
A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.

(Nota) A porta DVI-D não suporta a ligação D-Sub por adaptador.

Saída de altifalante central/subwoofer
Utilize esta tomada de áudio para ligar altifalantes centrais/subwoofer numa configuração de áudio de 5.1/7.1 canais.
Saída de altifalante traseiro
Esta tomada pode ser utilizada para ligar altifalantes traseiros numa configuração de áudio de 4/5.1/7.1 canais.
Conector de saída S/PDIF ótico
Este conector fornece saída de áudio digital para um sistema de áudio externo que suporta áudio ótico digital. Antes de utilizar esta funcionalidade, certifique-se de que o seu sistema de áudio fornece um conector de entrada de áudio ótico digital.
Entrada de linha
A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
Saída de linha
Utilize esta tomada de áudio para auscultadores ou um altifalante de 2 canais. Esta tomada pode ser utilizada para ligar altifalantes frontais numa configuração de áudio de 4/5.1/7.1 canais.
Entrada de microfone
A tomada de entrada de microfone.

Se pretender instalar um altifalante lateral, precisa de redirecionar a tomada de entrada de linha ou de entrada de microfone para ser saída de altifalante lateral através do controlador de áudio. Visite o website da GIGABYTE para obter mais informações sobre o software.

Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico no interior do conector do cabo.

Conectores internos

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

aviso
Leia as seguintes diretrizes antes de conectar dispositivos externos:

Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende conectar.
Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o seu computador. Desligue o cabo de alimentação da tomada para evitar danos aos dispositivos.
Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi devidamente ligado ao conector na motherboard.

ATX_12V_2X4/ATX (conector de alimentação de 2x4 12 V e conector de alimentação principal de 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente a todos os componentes na motherboard. Antes de conectar o conector de alimentação, certifique-se primeiro de que a fonte de alimentação está desligada e de que todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12 V fornece principalmente energia à CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, recomenda-se que seja utilizada uma fonte de alimentação que possa suportar um alto consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

ATX_12V_2X4:

N.º do pino	Definição	N.º do pino	Definição
1	GND (apenas para 12 V de 2x4 pinos)	5	+12 V (apenas para 12 V de 2x4 pinos)
2	GND (apenas para 12 V de 2x4 pinos)	6	+12 V (apenas para 12 V de 2x4 pinos)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

N.º do pino	Definição	N.º do pino	Definição
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (ligar/desligar suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (apenas para ATX de 2x12 pinos)	23	+5 V (apenas para ATX de 2x12 pinos)
12	3,3 V (apenas para ATX de 2x12 pinos)	24	GND (apenas para ATX de 2x12 pinos)

CPU_FAN/SYS_FAN1/2 (conectores da ventoinha)
Todos os conectores da ventoinha nesta motherboard são de 4 pinos. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

CPU_FAN/SYS_FAN1

SYS_FAN2

N.º do pino	Definição
1	GND
2	Controlo de velocidade da tensão
3	Deteção
4	Controlo de velocidade PWM

Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que a sua CPU e o seu sistema sobreaqueçam. O sobreaquecimento pode resultar em danos à CPU ou o sistema pode bloquear.
Estes conectores da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nos conectores.

SYS_FAN3_PUMP (conector da ventoinha do sistema/bomba de arrefecimento líquido)
O conector da ventoinha/bomba é de 4 pinos e possui um design de inserção à prova de falhas. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis. O conector também fornece controlo de velocidade para uma bomba de arrefecimento líquido, consulte o capítulo "Configuração da BIOS", "M.I.T." para obter mais informações

N.º do pino	Definição
1	GND
2	Controlo de velocidade da tensão
3	Deteção
4	Controlo de velocidade PWM

SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.

N.º do pino	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para ativar a conexão a quente para as portas SATA, consulte o capítulo "Configuração da BIOS", "Periféricos\Configuração SATA e RST" para obter mais informações.

BAT (bateria)
A bateria fornece energia para manter os valores (como configurações da BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a tensão da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.

Pode limpar os valores do CMOS removendo a bateria:

Desligue o seu computador e desligue o cabo de alimentação.
Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal, como uma chave de fendas, para tocar nos terminais positivo e negativo do suporte da bateria, tornando-os curtos por 5 segundos.)
Substitua a bateria.
Ligue o cabo de alimentação e reinicie o seu computador.

Desligue sempre o seu computador e desligue o cabo de alimentação antes de substituir a bateria.
Substitua a bateria por uma equivalente. Perigo de explosão se a bateria for substituída por um modelo incorreto.
Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou se não tiver certeza sobre o modelo da bateria.
Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

SPDIF_O (conector de saída S/PDIF)
Este conector suporta a saída S/PDIF digital e conecta um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da sua motherboard para determinadas placas de expansão, como placas gráficas e placas de som. Por exemplo, algumas placas gráficas podem exigir que utilize um cabo de áudio digital S/PDIF para saída de áudio digital da sua motherboard para a sua placa gráfica se desejar conectar um monitor HDMI à placa gráfica e ter saída de áudio digital do monitor HDMI ao mesmo tempo. Para obter informações sobre como conectar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.

N.º do pino	Definição
1	SPDIFO
2	GND

M2Q_32G (conector M.2 Socket 3)
O conector M.2 suporta SSDs SATA M.2 e SSDs PCIe M.2.

Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

Passo 1:
Use uma chave de fendas para desapertar o parafuso e a porca da motherboard. Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aparafuse primeiro a porca.

Passo 2:
Deslize o SSD M.2 para dentro do conector num ângulo.

Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, prenda-o com o parafuso.

Selecione o orifício adequado para o SSD M.2 a ser instalado e volte a apertar o parafuso e a porca.

Avisos de instalação para os conectores M2Q_32G e SATA:
Devido ao número limitado de pistas fornecidas pelo chipset, a disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado no conector M2Q_32G. O conector M2Q_32G partilha a largura de banda com o conector SATA3 5. Consulte a seguinte tabela para obter detalhes.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
SSD M.2 SATA
SSD M.2 PCIe x4
SSD M.2 PCIe x2
Nenhum SSD M.2 instalado

: Disponível,
: Não disponível

F_PANEL (cabeçalho do painel frontal)
Ligue o interruptor de alimentação, o interruptor de reinício, o altifalante, o interruptor/sensor de intrusão no chassis e o indicador de estado do sistema no chassis a este cabeçalho de acordo com as atribuições de pinos abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.
F_PANEL

PLED/PWR_LED (LED de alimentação, amarelo/roxo):
Liga-se ao indicador de estado da alimentação no painel frontal do chassis. O LED está ligado quando o sistema está a funcionar. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

Estado do sistema	LED
S0	Ligado
S3/S4/S5	Desligado

PW (Interruptor de alimentação, vermelho):
Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o sistema utilizando o interruptor de alimentação (consulte o capítulo "Configuração da BIOS", "Alimentação", para obter mais informações).
SPEAK (Altifalante, laranja):
Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código de sinal sonoro. Ouvir-se-á um único sinal sonoro curto se não for detetado nenhum problema no arranque do sistema.
HD (LED de atividade do disco rígido, azul):
Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados.
RES (Interruptor de reinício, verde):
Liga-se ao interruptor de reinício no painel frontal do chassis. Prima o interruptor de reinício para reiniciar o computador se este se bloquear e não conseguir efetuar um reinício normal.
CI (Cabeçalho de intrusão no chassis, cinzento):
Liga-se ao interruptor/sensor de intrusão no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis.
NC (Laranja): Sem ligação.

O design do painel frontal pode variar consoante o chassis. Um módulo do painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinício, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do chassis a este cabeçalho, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

F_AUDIO (cabeçalho de áudio do painel frontal)
O cabeçalho de áudio do painel frontal suporta áudio de alta definição (HD) Intel e áudio AC'97. Pode ligar o módulo de áudio do painel frontal do chassis a este cabeçalho. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do cabeçalho da placa-mãe. Uma ligação incorreta entre o conector do módulo e o cabeçalho da placa-mãe fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.
F_AUDIO

Para áudio HD do painel frontal:

N.º do pino	Definição
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Sem pino
9	LINE2_L
10	Sense

Para áudio AC'97 do painel frontal:

N.º do pino	Definição
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Saída de linha (D)
6	NC
7	NC
8	Sem pino
9	Saída de linha (E)
10	NC

O cabeçalho de áudio do painel frontal suporta áudio HD por defeito.
Os sinais de áudio estarão presentes nas ligações de áudio do painel frontal e traseiro em simultâneo.
Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem atribuições de fios diferentes, contacte o fabricante do chassis.

F_USB30 (cabeçalho USB 3.1 Gen 1)
O cabeçalho está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, contacte o revendedor local.
F_USB30

N.º do pino	Definição	N.º do pino	Definição
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Sem pino

F_USB (cabeçalho USB 2.0/1.1)
O cabeçalho está em conformidade com a especificação USB 2.0/1.1. Cada cabeçalho USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, contacte o revendedor local.
F_USB

N.º do pino	Definição	N.º do pino	Definição
1	Alimentação (5 V)	6	USB DY+
2	Alimentação (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sem pino
5	USB DX+	10	NC

Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao cabeçalho USB 2.0/1.1.
Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos no suporte USB.

TPM (cabeçalho do módulo de plataforma fidedigna)
Pode ligar um TPM (módulo de plataforma fidedigna) a este cabeçalho.

N.º do pino	Definição	N.º do pino	Definição
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Sem pino	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (jumper Clear CMOS)
Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para as predefinições de fábrica. Para limpar os valores da CMOS, utilize um objeto de metal, como uma chave de fendas, para tocar nos dois pinos durante alguns segundos.

Aberto: Normal

Resumidamente: Limpar os valores da CMOS

Desligue sempre o computador e retire o cabo de alimentação da tomada antes de limpar os valores da CMOS.
Após o reinício do sistema, aceda à configuração da BIOS para carregar as predefinições de fábrica (selecione Load Optimized Defaults (Carregar predefinições otimizadas)) ou configure manualmente as definições da BIOS (consulte o capítulo "Configuração da BIOS" para as configurações da BIOS).

LED_C (cabeçalho do cabo de extensão da faixa de LED RGB (RGBW))
O cabeçalho pode ser usado para conectar uma faixa de LED RGB (RGBW) 5050 padrão (12V/G/R/B/W), com potência máxima de 2A (12V) e comprimento máximo de 2m.

N.º do pin	Definição
1	12V
2	G
3	R
4	B
5	W

Conecte uma extremidade do cabo de extensão da faixa de LED RGB (RGBW) ao cabeçalho e a outra extremidade à sua faixa de LED RGB (RGBW). O fio preto (marcado com um triângulo na ficha) do cabo de extensão deve ser conectado ao Pin 1 (12V) deste cabeçalho. O pino de 12V (marcado com uma seta) na outra extremidade do cabo de extensão deve estar alinhado com os 12V da faixa de LED. Tenha cuidado com a orientação da conexão da faixa de LED; a conexão incorreta pode danificar a faixa de LED.

Para saber como ligar/desligar as luzes da faixa de LED RGB (RGBW), consulte as instruções no capítulo "Configuração da BIOS".

aviso
Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos aos dispositivos.

Configuração da BIOS

A BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, o guardar dos parâmetros do sistema e o carregar do sistema operativo, etc. A BIOS inclui um programa de Configuração da BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema.
Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS. Para aceder ao programa de Configuração da BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Para atualizar a BIOS, utilize a GIGABYTE Q-Flash ou o utilitário da BIOS.

A Q-Flash permite ao utilizador atualizar ou fazer cópias de segurança da BIOS de forma rápida e fácil sem entrar no sistema operativo.
A BIOS é um utilitário baseado no Windows que pesquisa e transfere a versão mais recente da BIOS da Internet e atualiza a BIOS.

Como a atualização da BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual da BIOS, recomenda-se que não atualize a BIOS. Para atualizar a BIOS, faça-o com precaução. Uma atualização inadequada da BIOS pode resultar num mau funcionamento do sistema.
Recomenda-se que não altere as definições predefinidas (a menos que necessite de o fazer) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" (Carregar predefinições otimizadas) neste capítulo ou as introduções do jumper da bateria/limpar CMOS no capítulo Instalação de Hardware para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã do logótipo de arranque irá aparecer quando o computador arranca. (Exemplo de Versão da BIOS: D3)

Existem dois modos de BIOS diferentes, como se segue, e pode utilizar a tecla <F2> para alternar entre os dois modos. O modo de Configuração Clássica fornece definições detalhadas da BIOS. Pode premir as teclas de seta no seu teclado para se deslocar entre os itens e premir <Enter> para aceitar ou entrar num sub-menu. Ou pode utilizar o seu rato para selecionar o item que pretende. O Modo Fácil permite aos utilizadores visualizar rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho otimizado. No Modo Fácil, pode utilizar o seu rato para se deslocar pelos itens de configuração.

Quando o sistema não está estável como habitualmente, selecione o item Load Optimized Defaults (Carregar predefinições otimizadas) para definir o seu sistema para as suas predefinições.
Os menus de Configuração da BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão da BIOS.

M.I.T.

aviso
A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. A execução incorreta de overclock/sobretensão pode danificar a CPU, o chipset ou a memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores da CMOS e reponha os valores predefinidos da placa.)

Definições avançadas de frequência
- Valor do relógio do anfitrião
  Apresenta a frequência atual do relógio do anfitrião.
- Rácio de fatia de gráficos ^(Nota)
  Permite definir o rácio de fatia de gráficos.
- Rácio de não fatia de gráficos ^(Nota)
  Permite definir o rácio de não fatia de gráficos.
- CPU Clock Ratio
  Permite alterar o rácio do relógio para a CPU instalada. O intervalo ajustável depende da CPU que está instalada.
- CPU Frequency
  Apresenta a frequência de funcionamento atual da CPU.
Definições avançadas do núcleo da CPU
- CPU Clock Ratio, CPU Frequency
  As definições acima são síncronas com as dos mesmos itens no menu Advanced Frequency Settings.
- AVX Offset ^(Note)
  O desvio AVX é o desvio negativo do rácio AVX.

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel^®, visite o site da Intel.

Uncore Ratio
Permite definir o rácio Uncore da CPU. O intervalo ajustável depende da CPU que está a ser utilizada.
Uncore Frequency
Apresenta a frequência Uncore atual da CPU.
CPU Flex Ratio Override
Ativa ou desativa o CPU Flex Ratio. O rácio máximo do relógio da CPU será baseado no valor de CPU Flex Ratio Settings se CPU Clock Ratio estiver definido como Auto (Automático). (Predefinição: Desativado)
CPU Flex Ratio Settings
Permite definir o CPU Flex Ratio. O intervalo ajustável pode variar consoante a CPU.
Intel(R) Turbo Boost Technology^(Note)
Permite determinar se pretende ativar a tecnologia Intel ® CPU Turbo Boost. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Turbo Ratio ^(Note)
Permite definir os rácios Turbo da CPU para diferentes números de núcleos ativos. Auto (Automático) define os rácios Turbo da CPU de acordo com as especificações da CPU. (Predefinição: Auto)
Power Limit TDP (Watts) / Power Limit Time
Permite definir o limite de energia para o modo CPU Turbo e o tempo que demora a funcionar com o limite de energia especificado. Se o valor especificado for excedido, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a energia. Auto (Automático) define o limite de energia de acordo com as especificações da CPU. (Predefinição: Auto)
Core Current Limit (Amps)
Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a corrente. Auto (Automático) define o limite de energia de acordo com as especificações da CPU. (Predefinição: Auto)
No. of CPU Cores Enabled (Note)
Permite selecionar o número de núcleos de CPU a ativar numa CPU multi-core Intel ® (o número de núcleos de CPU pode variar consoante a CPU). Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Hyper-Threading Technology (Note)
Permite determinar se pretende ativar a tecnologia multi-threading ao utilizar um Intel que suporta esta função. Esta funcionalidade só funciona para sistemas operativos que suportam o modo multi-processador. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^(Note)
Ativa ou desativa a Intel^® Speed Shift Technology. Ativar esta funcionalidade permite que o processador aumente a sua frequência de funcionamento mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Predefinição: Desativado)
CPU Enhanced Halt (C1E) ^(Note)
Ativa ou desativa a função Intel ® CPU Enhanced Halt (C1E), uma função de poupança de energia da CPU no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
C3 State Support ^(Note)
Permite determinar se pretende que a CPU entre no modo C3 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C3 é um estado de poupança de energia mais avançado do que o C1. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)

C6/C7 State Support ^{(Note 1)}
Permite determinar se pretende que a CPU entre no modo C6/C7 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de poupança de energia mais avançado do que o C3. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
C8 State Support ^{(Note 1)}
Permite determinar se pretende que a CPU entre no modo C8 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C8 é um estado de poupança de energia mais avançado do que o C6/C7. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Package C State Limit ^{(Note 1)}
Permite especificar o limite do estado C para o processador. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
CPU Thermal Monitor ^{(Note 1)}
Ativa ou desativa a função Intel ® Thermal Monitor, uma função de proteção contra o sobreaquecimento da CPU. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver sobreaquecida. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
CPU EIST Function ^{(Note 1)}
Ativa ou desativa a Enhanced Intel ® Speed Step Technology (EIST). Dependendo do carregamento da CPU, a tecnologia Intel EIST pode diminuir dinamicamente e eficazmente a voltagem e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Voltage Optimization
Permite determinar se pretende ativar a otimização da voltagem para reduzir o consumo de energia. (Predefinição: Desativado)
RSR
Permite determinar se pretende diminuir automaticamente o rácio Turbo da CPU se a voltagem/temperatura da CPU estiver demasiado alta. (Predefinição: Ativado)
Hardware Prefetcher
Permite determinar se pretende ativar o prefetcher de hardware para pré-buscar dados e instruções da memória para a cache. (Predefinição: Ativado)
Adjacent Cache Line Prefetch
Permite determinar se pretende ativar o mecanismo de pré-busca de linha de cache adjacente que permite ao processador recuperar a linha de cache solicitada, bem como a linha de cache subsequente. (Predefinição: Ativado)

Extreme Memory Profile (X.M.P.) ^{(Note 2)}
Permite que a BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

Disabled	Desativa esta função. (Predefinição)
Profile1	Utiliza as definições do Perfil 1.
Profile2 ^{(Note 2)}	Utiliza as definições do Perfil 2.

System Memory Multiplier
Permite definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)

(Nota 1) Este item só está presente quando instala uma CPU que suporta esta funcionalidade. Para mais informações sobre as funcionalidades únicas das CPUs Intel^®, visite o website da Intel.
(Nota 2) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Memory Odd Ratio (100/133 or 200/266)
Permite-lhe ajustar manualmente o relógio de referência da memória. (Predefinição: Auto)
Memory Frequency (MHz)
O primeiro valor de frequência da memória é a frequência de operação normal da memória que está a ser utilizada; o segundo é a frequência da memória que é automaticamente ajustada de acordo com as definições do System Memory Multiplier.

Advanced Memory Settings

Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
As definições acima são síncronas com as dos mesmos itens no menu Advanced Frequency Settings.

Memory Boot Mode ^(Note)
Fornece métodos de deteção e treino de memória.

Auto	Permite que a BIOS configure automaticamente esta definição. (Predefinição)
Normal	A BIOS realiza automaticamente o treino da memória. Tenha em atenção que, se o sistema se tornar instável ou não for possível arrancar, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte as introduções do jumper da bateria/limpar CMOS no capítulo Hardware Installation para obter informações sobre como limpar os valores da CMOS.)
Enable Fast Boot	Ignorar a deteção e o treino da memória em alguns critérios específicos para um arranque da memória mais rápido.
Disable Fast Boot	Detetar e treinar a memória em cada arranque.

Memory Enhancement Settings
Fornece várias definições de melhoramento do desempenho da memória: Normal (desempenho básico), Relax OC, Enhanced Stability e Enhanced Performance. (Predefinição: Normal)
Memory Timing Mode
Manual e Advanced Manual permite que Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving e as definições de temporização da memória abaixo sejam configuráveis. As opções são: Auto (predefinição), Manual, Advanced Manual.
Profile DDR Voltage
Quando utiliza um módulo de memória não-XMP ou Extreme Memory Profile (X.M.P.) está definido como Disabled, o valor é apresentado de acordo com a sua especificação de memória. Quando Extreme Memory Profile (X.M.P.) está definido como Profile1 ou Profile2, o valor é apresentado de acordo com os dados SPD na memória XMP.
Memory Multiplier Tweaker
Fornece diferentes níveis de afinação automática da memória. (Predefinição: Auto)
Channel Interleaving
Ativa ou desativa o entrançamento de canais de memória. Ativado permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
Rank Interleaving
Ativa ou desativa o entrançamento de ranks de memória. Ativado permite que o sistema aceda simultaneamente a diferentes ranks da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)

(Nota) Este item está presente apenas quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Channel A/B Memory Sub Timings
Este submenu fornece definições de temporização de memória para cada canal de memória. Os respetivos ecrãs de definições de temporização são configuráveis apenas quando o Memory Timing Mode está definido como Manual ou Advanced Manual. Nota: O seu sistema pode tornar-se instável ou não arrancar depois de efetuar alterações nas temporizações da memória. Se isto acontecer, reponha a placa para os valores predefinidos ao carregar as predefinições otimizadas ou ao limpar os valores CMOS.
Advanced Voltage Settings
Advanced Power Settings
- CPU Vcore Loadline Calibration
  Permite-lhe configurar a Load-Line Calibration para a voltagem CPU Vcore. Selecionar um nível mais alto mantém a voltagem CPU Vcore mais consistente com o que está definido no BIOS sob carga pesada. Auto permite que o BIOS configure automaticamente esta definição e define a voltagem seguindo as especificações da Intel. (Predefinição: Auto)
- VAXG Loadline Calibration
  Permite-lhe configurar a Load-Line Calibration para a voltagem CPU VAXG. Selecionar um nível mais alto mantém a voltagem CPU VAXG mais consistente com o que está definido no BIOS sob carga pesada. Auto permite que o BIOS configure automaticamente esta definição e define a voltagem seguindo as especificações da Intel. (Predefinição: Auto)
CPU Core Voltage Control
Esta secção fornece opções de controlo da voltagem da CPU.
Chipset Voltage Control
Esta secção fornece opções de controlo da voltagem do chipset.
DRAM Voltage Control
Esta secção fornece opções de controlo da voltagem da memória.

PC Health Status

Reset Case Open Status

Disabled	Mantém ou limpa o registo do estado de intrusão anterior na caixa. (Predefinição)
Enabled	Limpa o registo do estado de intrusão anterior na caixa e o campo Case Open mostrará "No" na próxima inicialização.

Case Open
Apresenta o estado de deteção do dispositivo de deteção de intrusão na caixa ligado ao conector CI da placa-mãe. Se a tampa da caixa do sistema for removida, este campo mostrará "Yes", caso contrário, mostrará "No". Para limpar o registo do estado de intrusão na caixa, defina Reset Case Open Status para Enabled, guarde as definições no CMOS e, em seguida, reinicie o sistema.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Apresenta as voltagens atuais do sistema.

Miscellaneous Settings
- Max Link Speed
  Permite-lhe definir o modo de funcionamento das ranhuras PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de funcionamento real está sujeito à especificação de hardware de cada ranhura. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
- 3DMark01 Enhancement
  Permite-lhe determinar se deve melhorar o desempenho de algumas referências legadas. (Predefinição: Disabled)

Smart Fan 5 Settings & Monitor
Permite-lhe selecionar um alvo para monitorizar e fazer mais ajustes. (Predefinição: CPU FAN)

Fan Speed Control

Normal	Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
Silent	Permite que a ventoinha funcione a baixas velocidades.
Manual	Permite-lhe controlar a velocidade da ventoinha no gráfico de curva.
Full Speed	Permite que a ventoinha funcione a velocidades máximas.

Fan Control Use Temperature Input
Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
Temperature Interval
Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.

Fan/Pump Control Mode

Auto	Permite que o BIOS detete automaticamente o tipo de ventoinha/bomba instalada e define o modo de controlo ideal. (Predefinição)
Voltage	O modo de voltagem é recomendado para uma ventoinha/bomba de 3 pinos.
PWM	O modo PWM é recomendado para uma ventoinha/bomba de 4 pinos.

Fan Speed
Apresenta as velocidades atuais da ventoinha/bomba.
Temperature Warning Control
Define o limiar de aviso para a temperatura. Quando a temperatura excede o limiar, o BIOS emitirá um sinal sonoro de aviso. As opções são: Disabled (desativado) (predefinição), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning
Permite que o sistema emita um sinal sonoro de aviso se a ventoinha/bomba não estiver ligada ou falhar. Verifique a condição da ventoinha/bomba ou a ligação da ventoinha/bomba quando isto ocorrer. (Predefinição: Disabled)

Sistema

Sistema
Esta secção fornece informações sobre o modelo da sua motherboard e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.

Access Level
Apresenta o nível de acesso atual dependendo do tipo de proteção por palavra-passe utilizada. (Se não estiver definida nenhuma palavra-passe, a predefinição será apresentada como Administrator (Administrador)). O nível de Administrador permite-lhe efetuar alterações a todas as definições da BIOS; o nível de Utilizador apenas lhe permite efetuar alterações a certas definições da BIOS, mas não a todas.
System Language
Seleciona o idioma predefinido utilizado pela BIOS.
System Date
Define a data do sistema. O formato da data é semana (apenas de leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.
System Time
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor pretendido.

BIOS

Bootup NumLock State
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST (teste automático ao ligar). (Predefinição: On (Ligado))

Security Option
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na configuração da BIOS. Após configurar este item, defina a(s) palavra(s)-passe no item Administrator Password/User Password (Palavra-passe de administrador/Palavra-passe de utilizador).

Setup	É apenas necessária uma palavra-passe para entrar no programa de configuração da BIOS. É necessária uma palavra-passe para arrancar o sistema e para entrar na configuração da BIOS.
System	É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de configuração da BIOS. (Predefinição)

Full Screen LOGO Show
Permite-lhe determinar se pretende apresentar o logótipo da GIGABYTE no arranque do sistema. Disabled (Desativado) ignora o logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Enabled (Ativado))
Boot Option Priorities
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Os dispositivos de armazenamento amovíveis que suportam o formato GPT terão o prefixo "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo com o prefixo "UEFI:". Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 7 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 7 de 64 bits e que tem o prefixo "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Especifica a ordem de arranque para um tipo de dispositivo específico, como discos rígidos, unidades óticas, unidades de disquetes e dispositivos que suportam a função Boot from LAN (Arranque a partir de LAN), etc. Prima <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão ligados. Este item só está presente se estiver instalado, pelo menos, um dispositivo para este tipo.
Fast Boot
Ativa ou desativa o Fast Boot (Arranque rápido) para encurtar o processo de arranque do SO. Ultra Fast (Ultra rápido) proporciona a velocidade de arranque mais rápida. (Predefinição: Disabled (Desativado))

SATA Support

All Sata Devices	Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST (teste automático ao ligar). (Predefinição)
Last Boot HDD Only	Com exceção da unidade de arranque anterior, todos os dispositivos SATA estão desativados antes de o processo de arranque do SO estar concluído.

Este item só pode ser configurado quando o Fast Boot (Arranque rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra rápido).

VGA Support
Permite-lhe selecionar o tipo de sistema operativo a arrancar.

Auto	Ativa apenas a ROM de opção legada.
EFI Driver	Ativa a ROM de opção EFI. (Predefinição)

Este item só pode ser configurado quando o Fast Boot (Arranque rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra rápido).

USB Support

Disabled	Todos os dispositivos USB estão desativados antes de o processo de arranque do SO estar concluído.
Full Initial	Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST (teste automático ao ligar).
Partial Initial	Parte dos dispositivos USB estão desativados antes de o processo de arranque do SO estar concluído. (Predefinição)

Este item só pode ser configurado quando o Fast Boot (Arranque rápido) está definido como Enabled (Ativado). Esta função está desativada quando o Fast Boot (Arranque rápido) está definido como Ultra Fast (Ultra rápido).

PS2 Devices Support

Disabled	Todos os dispositivos PS/2 estão desativados antes de o processo de arranque do SO estar concluído.
Enabled	Todos os dispositivos PS/2 estão funcionais no sistema operativo e durante o POST (teste automático ao ligar). (Predefinição)

NetWork Stack Driver Support

Disabled	Desativa o arranque a partir da rede. (Predefinição)
Enabled	Ativa o arranque a partir da rede.

Este item só pode ser configurado quando o Fast Boot (Arranque rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra rápido).

Next Boot After AC Power Loss

Normal Boot	Ativa o arranque normal após o retorno da alimentação CA. (Predefinição)
Fast Boot	Mantém as definições do Fast Boot (Arranque rápido) após o retorno da alimentação CA.

Este item só pode ser configurado quando o Fast Boot (Arranque rápido) está definido como Enabled (Ativado) ou Ultra Fast (Ultra rápido).

Mouse Speed
Permite-lhe definir a velocidade de movimento do cursor do rato. (Predefinição: 1 X)
Windows 8/10 Features
Permite-lhe selecionar o sistema operativo a instalar. (Predefinição: Other OS (Outro SO))

CSM Support
Ativa ou desativa o UEFI CSM (Compatibility Support Module - Módulo de Suporte de Compatibilidade) para suportar um processo de arranque de PC legado.

Enabled	Ativa o UEFI CSM. (Predefinição)
Disabled	Desativa o UEFI CSM e suporta apenas o processo de arranque da BIOS UEFI.

Este item só pode ser configurado quando o Windows 8/10 Features (Funcionalidades do Windows 8/10) está definido como Windows 8/10 ou Windows 8/10 WHQL.

LAN PXE Boot Option ROM
Permite-lhe selecionar se pretende ativar a ROM de opção legada para o controlador LAN. (Predefinição: Disabled (Desativado)) Este item só pode ser configurado quando o CSM Support (Suporte de CSM) está definido como Enabled (Ativado).

Storage Boot Option Control
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou legada para o controlador do dispositivo de armazenamento.

Do not launch	Desativa a ROM de opção.
Legacy	Ativa apenas a ROM de opção legada. (Predefinição)
UEFI	Ativa apenas a ROM de opção UEFI.

Este item só pode ser configurado quando o CSM Support (Suporte de CSM) está definido como Enabled (Ativado).

Other PCI Device
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou Legada para o controlador do dispositivo PCI que não sejam os controladores LAN, dispositivo de armazenamento e gráficos.

Do not launch	Desativa a ROM de opção.
Legacy	Ativa apenas a ROM de opção legada.
UEFI	Ativa apenas a ROM de opção UEFI. (Predefinição)

Este item só pode ser configurado quando o CSM Support (Suporte de CSM) está definido como Enabled (Ativado).

Administrator Password
Permite-lhe configurar uma palavra-passe de administrador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido para confirmar a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe efetuar alterações a todas as definições da BIOS.
User Password
Permite-lhe configurar uma palavra-passe de utilizador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á pedido para confirmar a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou a palavra-passe de utilizador) no arranque do sistema e ao entrar na configuração da BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite efetuar alterações a certas definições da BIOS, mas não a todas.
Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for pedida a palavra-passe, introduza primeiro a correta. Quando lhe for pedida uma nova palavra-passe, prima <Enter> sem introduzir nenhuma palavra-passe. Prima <Enter> novamente quando lhe for pedido para confirmar. NOTE (NOTA): Antes de definir a User Password (Palavra-passe de utilizador), certifique-se de que define primeiro a Administrator Password (Palavra-passe de administrador).
Secure Boot
Permite-lhe ativar ou desativar o Arranque seguro e configurar as definições relacionadas.

Periféricos

Saída de Vídeo Inicial
Especifica a primeira inicialização do ecrã do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.

IGFX	Define a placa gráfica integrada como o primeiro ecrã.
PCIe 1 Slot	Define a placa gráfica na ranhura PCIEX16 como o primeiro ecrã. (Predefinição)
PCIe 2 Slot	Define a placa gráfica na ranhura PCIEX4 como o primeiro ecrã.

LED_C Connect
Ativa ou desativa as luzes da faixa de LED RGB (RGBW) ligada ao conector LED_C na motherboard. (Predefinição: Ativado)

RGB Fusion
Permite definir o modo de iluminação LED para a motherboard.

Off	Desativa esta função.
Pulse Mode	Todos os LEDs aparecem e desaparecem em simultâneo.
Color Cycle	Todos os LEDs percorrem em simultâneo um espectro de cores completo.
Static Mode	Todos os LEDs emitem uma única cor. (Predefinição)
Flash Mode	Todos os LEDs piscam em simultâneo, ligando e desligando.

Intel Platform Trust Technology (PTT)
Ativa ou desativa a Tecnologia PTT Intel^®. (Predefinição: Desativado)

USB 3.0 DAC-UP 2 (Tensão de Saída das Portas USB 3.1 Gen 1 no Painel Traseiro)
Permite aumentar a tensão de saída das portas USB 3.1 Gen 1 no painel traseiro (as que estão abaixo da porta do teclado/rato PS/2) para fortalecer a estabilidade do(s) seu(s) dispositivo(s) USB.

Normal	Mantém a tensão de saída original. (Predefinição)
Disable USB bus power	Desativa a alimentação dos conectores USB. Os leitores de áudio de alta qualidade podem ligar a sua própria fonte de alimentação USB externa.
Voltage Compensation +0.1V	Adiciona 0,1 V à tensão de saída original.
Voltage Compensation +0.2V	Adiciona 0,2 V à tensão de saída original.
Voltage Compensation +0.3V.	Adiciona 0,3 V à tensão de saída original.

OffBoard SATA Controller Configuration
Apresenta informações sobre a sua SSD M.2 PCIe, caso esteja instalada.
Trusted Computing
Ativa ou desativa o Trusted Platform Module (TPM).
Intel(R) Bios Guard Technology
Ativa ou desativa a funcionalidade BIOS Guard da Intel^®, que protege a BIOS de ataques maliciosos.
Network Stack Configuration
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como, por exemplo, instalar o SO a partir do servidor Windows Deployment Services. (Predefinição: Desativado)
- Ipv4 PXE Support
  Ativa ou desativa o suporte IPv4 PXE. Este item só pode ser configurado quando a pilha de rede está ativada.
- Ipv4 HTTP Support
  Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só pode ser configurado quando a pilha de rede está ativada.
- Ipv6 PXE Support
  Ativa ou desativa o suporte IPv6 PXE. Este item só pode ser configurado quando a pilha de rede está ativada.
- Ipv6 HTTP Support
  Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só pode ser configurado quando a pilha de rede está ativada.
- PXE boot wait time
  Permite configurar o tempo de espera antes de poder premir <Esc> para anular o arranque PXE. Este item só pode ser configurado quando a pilha de rede está ativada. (Predefinição: 0)
- Media detect count
  Permite definir o número de vezes que a presença de suportes é verificada. Este item só pode ser configurado quando a pilha de rede está ativada. (Predefinição: 1)
NVMe Configuration
Apresenta informações sobre a sua SSD M.2 NVME PCIe, caso esteja instalada.
USB Configuration & Legacy USB Support
Permite que o teclado/rato USB seja utilizado no MS-DOS. (Predefinição: Ativado)
- XHCI Hand-off
  Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte XHCI Hand-off. (Predefinição: Desativado)
- USB Mass Storage Driver Support
  Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
- Port 60/64 Emulation
  Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isto deve ser ativado para suporte legado completo para teclados/ratos USB no MS-DOS ou num sistema operativo que não suporte dispositivos USB nativamente. (Predefinição: Ativado)
- Mass Storage Devices
  Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.

SATA And RST Configuration & SATA Controller(s)
Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado)

SATA Mode Selection
Especifica o modo de funcionamento dos controladores SATA integrados.

Intel RST With Intel Optane System Acceleration	Ativa o suporte para a Tecnologia Intel ® Optane ™ para os controladores SATA.
AHCI	Configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite ao controlador de armazenamento ativar funcionalidades Serial ATA avançadas, como o Native Command Queuing e a ligação "hot plug". (Predefinição)

Aggressive LPM Support
Ativa ou desativa a funcionalidade de poupança de energia, ALPM (Aggressive Link Power Management), para os controladores Chipset SATA. (Predefinição: Ativado)
Port 0/1/2/3/4/5
Ativa ou desativa cada porta SATA. (Predefinição: Ativado)
Hot plug
Ativa ou desativa a capacidade de ligação "hot plug" para cada porta SATA. (Predefinição: Desativado)
Configured as eSATA
Ativa ou desativa o suporte para dispositivos SATA externos.

Chipset

VT-d ^(Nota)
Ativa ou desativa a Tecnologia de Virtualização Intel^® para E/S Direcionada. (Predefinição: Ativado)
Internal Graphics
Ativa ou desativa a função gráfica integrada. (Predefinição: Automático)
DVMT Pre-Allocated
Permite definir o tamanho da memória gráfica integrada. As opções são: 32M~1024M. (Predefinição: 32M)
DVMT Total Gfx Mem
Permite alocar o tamanho da memória DVMT da placa gráfica integrada. As opções são: 128M, 256M, MAX. (Predefinição: 256M)
Audio Controller
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Desativado.
PCH LAN Controller
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Desativado.
Wake on LAN Enable
Ativa ou desativa a função Wake on LAN. (Predefinição: Ativado)
High Precision Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operativo. (Predefinição: Ativado)
IOAPIC 24-119 Entries
Ativa ou desativa esta função. (Predefinição: Ativado)

(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel^®, visite o site da Intel.

Alimentação

Platform Power Management
Ativa ou desativa a função Active State Power Management (ASPM). (Predefinição: Desativado)
PEG ASPM
Permite configurar o modo ASPM para o dispositivo ligado ao bus CPU PEG. Este item só é configurável quando a opção Platform Power Management está definida como Enabled (Ativado). (Predefinição: Ativado)
PCH ASPM
Permite configurar o modo ASPM para o dispositivo ligado ao bus PCI Express do chipset. Este item só é configurável quando a opção Platform Power Management está definida como Enabled (Ativado). (Predefinição: Ativado)
DMI ASPM
Permite configurar o modo ASPM para o lado da CPU e o lado do chipset da ligação DMI. Este item só é configurável quando a opção Platform Power Management está definida como Enabled (Ativado). (Predefinição: Ativado)

AC BACK
Determina o estado do sistema após o restabelecimento da energia após uma falha de energia CA.

Always Off	O sistema permanece desligado após o restabelecimento da energia CA. (Predefinição)
Always On	O sistema é ligado após o restabelecimento da energia CA.
Memory	O sistema regressa ao seu último estado de ativação conhecido após o restabelecimento da energia CA.

Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Nota: para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no cabo +5VSB.

Disabled	Desativa esta função. (Predefinição)
Any Key	Prima qualquer tecla para ligar o sistema.
Keyboard 98	Prima o botão POWER (Ligar/Desligar) no teclado Windows 98 para ligar o sistema.
Password	Defina uma palavra-passe com 1 a 5 carateres para ligar o sistema.

Power On Password
Defina a palavra-passe quando a opção Power On By Keyboard estiver definida como Password.
Prima <Enter> neste item e defina uma palavra-passe com até 5 carateres e, em seguida, prima <Enter> para aceitar. Para ligar o sistema, introduza a palavra-passe e prima <Enter>.
Nota: para cancelar a palavra-passe, prima <Enter> neste item. Quando for solicitada a palavra-passe, prima <Enter> novamente sem introduzir a palavra-passe para limpar as definições da palavra-passe.

Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do rato PS/2.
Nota: para utilizar esta função, necessita de uma fonte de alimentação ATX que forneça, pelo menos, 1 A no cabo +5VSB.

Disabled	Desativa esta função. (Predefinição)
Move	Mova o rato para ligar o sistema.
Double Click	Faça duplo clique no botão esquerdo do rato para ligar o sistema.

ErP
Determina se o sistema deve consumir o mínimo de energia no estado S5 (desligado). (Predefinição: Desativado)
Nota: quando este item está definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Resume by Alarm (Retomar por alarme), ativação por evento PME, ligar com o rato, ligar com o teclado e Wake on LAN (ativar com LAN).

Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.

Instant-Off	Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
Delay 4 Sec.	Prima sem soltar o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.

Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com pouca carga, uma autoproteção será ativada, fazendo com que esta se desligue ou falhe. Se isto ocorrer, defina esta opção como Enabled (Ativado). A opção Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
Resume by Alarm
Determina se o sistema deve ser ligado a uma hora pretendida. (Predefinição: Desativado)
Se estiver ativado, defina a data e hora da seguinte forma:
Wake up day (Dia de ativação): Ligue o sistema a uma hora específica em cada dia ou num dia específico de um mês.
Wake up hour/minute/second (Hora/minuto/segundo de ativação): Defina a hora a que o sistema será ligado automaticamente.
Nota: ao utilizar esta função, evite o encerramento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.
RC6(Render Standby)
Permite determinar se os gráficos integrados devem entrar no modo de espera para diminuir o consumo de energia. (Predefinição: Ativado)

Guardar e sair

Save & Exit Setup
Prima <Enter> neste item e selecione Yes (Sim). Isto guarda as alterações no CMOS e sai do programa de configuração do BIOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal de configuração do BIOS.
Exit Without Saving
Prima <Enter> neste item e selecione Yes (Sim). Isto sai da configuração do BIOS sem guardar as alterações efetuadas na configuração do BIOS no CMOS. Selecione No (Não) ou prima <Esc> para regressar ao Menu Principal de configuração do BIOS.
Load Optimized Defaults
Prima <Enter> neste item e selecione Yes (Sim) para carregar as definições predefinidas ideais do BIOS. As definições predefinidas do BIOS ajudam o sistema a funcionar no estado ideal. Carregue sempre as predefinições otimizadas após atualizar o BIOS ou após limpar os valores do CMOS.
Boot Override
Permite selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes (Sim) para confirmar. O seu sistema será reiniciado automaticamente e arrancará a partir desse dispositivo.
Save Profiles
Esta função permite-lhe guardar as definições atuais do BIOS num perfil. Pode criar até 8 perfis e guardar como Setup Profile 1 (Perfil de configuração 1) ~ Setup Profile 8 (Perfil de configuração 8). Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB (Selecionar ficheiro no HDD/FDD/USB) para guardar o perfil no seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas do BIOS, pode utilizar esta função para carregar as definições do BIOS a partir de um perfil criado anteriormente, sem as complicações de reconfigurar as definições do BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB (Selecionar ficheiro no HDD/FDD/USB) para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, tal como reverter as definições do BIOS para as últimas definições que funcionaram corretamente (último registo bom conhecido).

Instalação dos Drivers

Antes de instalar os drivers, instale primeiro o sistema operativo. (As instruções seguintes usam o Windows 10 como o sistema operativo de exemplo.)
Após instalar o sistema operativo, insira o disco de drivers da motherboard na sua unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe". (Ou vá para O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)

"Xpress Install" (Instalação Xpress) irá automaticamente analisar o seu sistema e depois listar todos os drivers que são recomendados para instalar. Pode clicar no botão Xpress Install e "Xpress Install" (Instalação Xpress) irá instalar todos os drivers selecionados. Ou clique no ícone de seta para instalar individualmente os drivers de que necessita.

Visite o website da GIGABYTE para mais informações sobre o software.

Visite o website da GIGABYTE para detalhes sobre como configurar o software de áudio.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE GA-B250M-Gaming 5 - Manual da Placa Mãe
