GIGABYTE GA-B250M-Gaming 5 – emaplaadi kasutusjuhend

Sisu

1 Emaplaadi versiooni tuvastamine
2 Emaplaadi paigutus
- 2.1 Karbi sisu
3 Riistvara paigaldamine
- 3.1 Paigaldamise ettevaatusabinõud
4 Toote spetsifikatsioonid
5 BIOS-i seadistamine
6 Draiverite installimine
7 Laadi alla juhend
8 Teistes keeltes

Emaplaadi versiooni tuvastamine

Emaplaadi versiooni number näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige oma emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.

Näide:

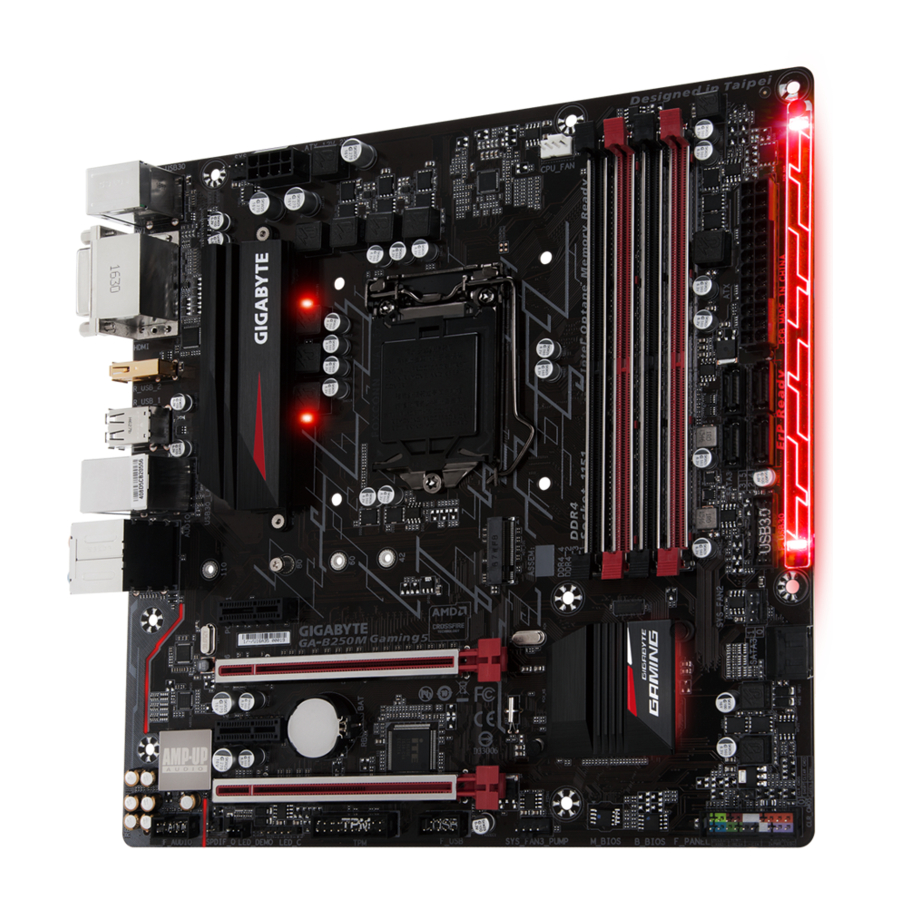

Emaplaadi paigutus

Karbi sisu

GA-B250M-Gaming emaplaat
Emaplaadi draiveri ketas
Kasutusjuhend
Neli SATA-kaablit
I/O-kilp

* Ülaltoodud karbi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad teie saadud tootepaketist.
Karbi sisu võidakse ette teatamata muuta.

Riistvara paigaldamine

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab arvukalt õrnu elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise laengu (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid toiminguid:

Enne paigaldamist veenduge, et šassii sobib emaplaadile.
Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumber) kleebist või edasimüüja poolt pakutavat garantiikleebist. Need kleebised on vajalikud garantii kinnitamiseks.
Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, eemaldades toitejuhtme pistikupesast.
Riistvarakomponentide ühendamisel emaplaadi sisemiste pistikutega veenduge, et need on tihedalt ja kindlalt ühendatud.
Emaplaadiga tegelemisel vältige metalljuhtmete või pistikute puudutamist.
Elektrooniliste komponentide, nagu emaplaat, CPU või mälu, käsitsemisel on kõige parem kanda elektrostaatilise laengu (ESD) käepaela. Kui teil pole ESD käepaela, hoidke oma käed kuivad ja puudutage kõigepealt metalleset, et staatilist elektrit eemaldada.
Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisse varjestuskonteinerisse.
Enne toitejuhtme ühendamist või emaplaadist lahtiühendamist veenduge, et toide on välja lülitatud.
Enne toite sisselülitamist veenduge, et toitepinge on seatud vastavalt kohalikule pingestandardile.
Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
Emaplaadi kahjustamise vältimiseks ärge laske kruvidel emaplaadi vooluringi või selle komponentidega kokku puutuda.
Veenduge, et emaplaadil või arvuti korpuses poleks alles jäänud kruvisid ega metallkomponente.
Ärge asetage arvutisüsteemi ebatasasele pinnale.
Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
Arvuti toite sisselülitamine paigaldamise ajal võib põhjustada süsteemikomponentide kahjustusi ja kasutaja füüsilist kahju.
Kui te pole mõnes paigaldusetapis kindel või teil on tootega seoses probleem, pidage nõu sertifitseeritud arvutitehnikuga.
Kui kasutate adapterit, pikendusjuhet või toitejaoturit, konsulteerige kindlasti selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

Protsessor	7. ja 6. põlvkonna Intel ® Core ™ i7 protsessorite/Intel ® Core ™ i5 protsessorite/Intel ® Core ™ i3 protsessorite/Intel ® Pentium ® protsessorite/Intel ® Celeron ® protsessorite tugi LGA1151 pakendis (Uusima protsessorite tugiloendi leiate GIGABYTE'i veebisaidilt.) L3 vahemälu on protsessoriti erinev
Kiibistik	Intel ® B250 Express Chipset
Mälu	4 x DDR4 DIMM pesa, mis toetab kuni 64 GB süsteemimälu * Windowsi 32-bitise operatsioonisüsteemi piirangu tõttu kuvatakse rohkem kui 4 GB füüsilise mälu korral tegelik mälu suurus väiksemana kui installitud füüsilise mälu suurus. Kahe kanaliga mäluarhitektuur DDR4 2400/2133 MHz mälumoodulite tugi ECC Un-buffered DIMM 1Rx8/2Rx8 mälumoodulite tugi (töötavad mitte-ECC režiimis) Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 mälumoodulite tugi Extreme Memory Profile (XMP) mälumoodulite tugi * 2400 MHz või XMP mälu toetamiseks peate installima 7. põlvkonna protsessori. (Uusimate toetatud mälukiiruste ja mälumoodulite leiate GIGABYTE'i veebisaidilt.)
Integreeritud graafika	Integreeritud graafikaprotsessor – Intel ® HD Graphicsi tugi: 1 x DVI-D port, mis toetab maksimaalset resolutsiooni 1920x1200@60 Hz * DVI-D port ei toeta D-Sub ühendust adapteri abil. 1 x HDMI port, mis toetab maksimaalset resolutsiooni 4096x2160@24 Hz * HDMI 1.4 versiooni tugi. Maksimaalne jagatud mälu 1 GB
Heli	Realtek ® ALC1220 kodek Kõrglahutusega heli 2/4/5.1/7.1-kanaliga S/PDIF väljundi tugi
LAN	Intel ® GbE LAN kiip (10/100/1000 Mbit)
Laienduspesad	1 x PCI Express x16 pesa, töötab kiirusel x16 (PCIEX16) * Optimaalse jõudluse saavutamiseks, kui installitakse ainult üks PCI Express graafikakaart, veenduge, et see on installitud PCIEX16 pessa. 1 x PCI Express x16 pesa, töötab kiirusel x4 (PCIEX4) 2 x PCI Express x1 pesa (Kõik PCI Express pesad vastavad PCI Express 3.0 standardile.)
Multi-Graphics tehnoloogia	AMD Quad-GPU CrossFireX ™ ja 2-Way AMD CrossFire ™ tehnoloogiate tugi
Salvestusliides	Kiibistik: 1 x M.2 pesa (Socket 3, M võti, tüüp 2242/2260/2280/22110 SATA ja PCIe x4/x2 SSD tugi) 6 x SATA 6Gb/s pesa * M.2 ja SATA pistikute paigaldamise kohta leiate teavet jaotisest "Sisemised pistikud".
USB	Kiibistik: 6 x USB 3.1 Gen 1 porti (4 porti tagapaneelil, 2 porti saadaval läbi sisemise USB päise) 5 x USB 2.0/1.1 porti (3 porti tagapaneelil, 2 porti saadaval läbi sisemise USB päise)
Sisemised pistikud	1 x 24-pin ATX peamine toitepistik 1 x 8-pin ATX 12V toitepistik 1 x M.2 Socket 3 pistik 6 x SATA 6Gb/s pistikud 1 x CPU ventilaatori päis 2 x süsteemi ventilaatori päised 1 x süsteemi ventilaatori/vesijahutuspumba päis 1 x esipaneeli päis 1 x esipaneeli helipesa 1 x USB 3.1 Gen 1 päis 1 x USB 2.0/1.1 päis 1 x S/PDIF väljundi päis 1 x Trusted Platform Module (TPM) päis 1 x RGB (RGBW) LED riba pikenduskaabli päis 1 x Clear CMOS jumper
Tagapaneeli pistikud	1 x PS/2 klaviatuuri/hiire port 1 x DVI-D port 1 x HDMI port 4 x USB 3.1 Gen 1 porti 3 x USB 2.0/1.1 porti 1 x RJ-45 port 1 x optiline S/PDIF väljundpistik 5 x helipesa (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O kontroller	iTE ® I/O kontrollerikiip
Riistvara monitor	Pinge tuvastamine Temperatuuri tuvastamine Ventilaatori kiiruse tuvastamine Ülekuumenemise hoiatus Ventilaatori rikke hoiatus Ventilaatori kiiruse reguleerimine * Ventilaatori (pumba) kiiruse reguleerimise funktsiooni tugi sõltub installitavast ventilaatorist (pumbast).
BIOS	2 x 64 Mbit välklampi Litsentsitud AMI UEFI BIOS-e kasutamine DualBIOS ™ tugi PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikaalsed omadused	APP Centeri tugi * APP Centeris saadaolevad rakendused võivad olenevalt emaplaadi mudelist erineda. Iga rakenduse toetatud funktsioonid võivad samuti olenevalt emaplaadi spetsifikatsioonidest erineda. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner 3TB+ Unlock tugi Q-Flash tugi Xpress Install tugi
Komplektis olev tarkvara	Norton ® Internet Security (OEM versioon) Intel ® Optane ™ Memory Ready cFosSpeed
Operatsioonisüsteem	Windows 10/8.1 64-bitise versiooni tugi Windows 7 32-bitise/64-bitise versiooni tugi * Toetatud operatsioonisüsteemid võivad olenevalt teie protsessori mudelist erineda. * Enne Windows 7 installimist laadige GIGABYTE'i veebisaidilt alla "Windows USB Installation Tool" ja installige see.
Vormitegur	Micro ATX vormitegur; 24,4cm x 24,4cm

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma eelneva teatamiseta.

Protsessorite, mälumoodulite, SSD-de ja M.2 seadmete tugiloendite vaatamiseks külastage GIGABYTE'i veebisaiti.

Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi lehte Support\Utility List (Tugi\Utiliitide loend).

Protsessori paigaldamine

hoiatus
Enne protsessori paigaldamist lugege läbi järgmised juhised:

Veenduge, et emaplaat toetab protsessorit. (Uusima protsessori toetusloendi leiate GIGABYTE'i veebisaidilt.)
Riistvara kahjustamise vältimiseks lülitage enne protsessori paigaldamist alati arvuti välja ja eemaldage toitejuhe pistikupesast.
Leidke protsessori esimene kontakt. Protsessorit ei saa sisestada, kui see on valesti orienteeritud. (Või võite leida sisselõiked protsessori mõlemal küljel ja viimistlusvõtmed protsessori pesas.)
Kandke protsessori pinnale ühtlane ja õhuke kiht termopastat.
Ärge lülitage arvutit sisse, kui protsessori jahutit pole paigaldatud, vastasel juhul võib protsessor üle kuumeneda ja kahjustuda.
Seadke protsessori hosti sagedus vastavalt protsessori spetsifikatsioonidele. Süsteemibussi sagedust ei soovitata seada üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardspetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas protsessor, graafikakaart, mälu, kõvaketas jne.

Protsessori paigaldamine

Leidke emaplaadi protsessoripesalt viimistlusvõtmed ja protsessorilt sisselõiked.

hoiatus
Ärge eemaldage protsessoripesa katet enne protsessori sisestamist. See võib pärast protsessori sisestamist hoova uuesti haakimise käigus koormusplaadilt automaatselt maha hüpata.

Riistvara paigaldamise üksikasju leiate GIGABYTE'i veebisaidilt.

Mälu paigaldamine

hoiatus
Enne mälu paigaldamist lugege läbi järgmised juhised:

Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, kaubamärgi, kiiruse ja kiipidega mälu. (Uusimaid toetatud mälukiirusi ja mälumooduleid leiate GIGABYTE'i veebisaidilt.)
Riistvara kahjustamise vältimiseks lülitage enne mälu paigaldamist alati arvuti välja ja eemaldage toitejuhe pistikupesast.
Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, vahetage suunda.

Kahekanalilise mälu konfiguratsioon

Sellel emaplaadil on neli mälupesa ja see toetab Dual Channel Technology (kahekanalilist tehnoloogiat). Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahutavuse. Kahekanalilise mälurežiimi lubamine kahekordistab algse mälu ribalaiuse.

Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:

Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Kahekanalilise mälu konfiguratsioonide tabel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moodulit	- -	DS/SS	- -	DS/SS
2 moodulit	DS/SS	- -	DS/SS	- -
4 moodulit	DS/SS	DS/SS	DS/SS	DS/SS

(SS=ühepoolne, DS=kahepoolne, "- -"=mälu puudub)

Protsessori piirangute tõttu lugege enne mälu kahekanalilises režiimis paigaldamist läbi järgmised juhised.

Kahekanalilist režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
Kahekanalilise režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavusega, kaubamärgi, kiiruse ja kiipidega mälu.

Laienduskaardi paigaldamine

hoiatus
Enne laienduskaardi paigaldamist lugege läbi järgmised juhised:

Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud juhend.
Riistvara kahjustamise vältimiseks lülitage enne laienduskaardi paigaldamist alati arvuti välja ja eemaldage toitejuhe pistikupesast.

Tagapaneeli ühendused

PS/2 klaviatuuri/hiire port
Kasutage seda porti PS/2 hiire või klaviatuuri ühendamiseks.
USB 3.1 Gen 1 port
USB 3.1 Gen 1 port toetab USB 3.1 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Saate sellesse porti ühendada USB DAC-i või kasutada seda porti USB-seadmete jaoks.
DVI-D port ^(Märkus)
DVI-D port vastab DVI-D spetsifikatsioonile ja toetab maksimaalset eraldusvõimet 1920x1200@60 Hz (tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist). Ühendage sellesse porti monitor, mis toetab DVI-D ühendust.
HDMI port
HDMI port on HDCP-ga ühilduv ja toetab Dolby TrueHD ja DTS HD Master Audio formaate. See toetab ka kuni 192 KHz/16-bitist 8-kanalilist LPCM heliväljundit. Saate seda porti kasutada oma HDMI-toega monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@24 Hz, kuid tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist.

Pärast HDMI seadme paigaldamist veenduge, et heli taasesituse vaikeseadmeks on seatud HDMI. (Üksuse nimi võib olenevalt teie operatsioonisüsteemist erineda.)
USB 2.0/1.1 port
USB port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks. Saate sellesse porti ühendada USB DAC-i või kasutada seda porti USB-seadmete jaoks.
USB 2.0/1.1 port
USB port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
RJ-45 LAN port
Gigabit Ethernet LAN port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusega. Järgnevalt on kirjeldatud LAN pordi LEDide olekuid.

Ühenduse/kiiruse LED:

Olek Kirjeldus

Oranž 1 Gbps andmeedastuskiirus

Roheline 100 Mbps andmeedastuskiirus

Väljas 10 Mbps andmeedastuskiirus

Aktiivsuse LED:

Olek Kirjeldus

Vilgub Andmete edastamine või vastuvõtmine on toimumas

Sees Andmete edastamist või vastuvõtmist ei toimu
USB 3.1 Gen 1 port
USB 3.1 Gen 1 port toetab USB 3.1 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.

(Märkus) DVI-D port ei toeta D-Sub ühendust adapteri kaudu.

Keskmise/subwoofri kõlari väljund
Kasutage seda helipesa keskmise/subwoofri kõlarite ühendamiseks 5.1/7.1-kanalilises helikonfiguratsioonis.
Tagakõlari väljund
Seda pesa saab kasutada tagakõlarite ühendamiseks 4/5.1/7.1-kanalilises helikonfiguratsioonis.
Optiline S/PDIF väljundühendus
See ühendus pakub digitaalset heliväljundit välisele helisüsteemile, mis toetab digitaalset optilist heli. Enne selle funktsiooni kasutamist veenduge, et teie helisüsteem pakub optilist digitaalset helisisendühendust.
Liinisisend
Liinisisendi pesa. Kasutage seda helipesa liinisisendseadmete jaoks, nagu optiline draiv, Walkman jne.
Liiniväljund
Kasutage seda helipesa kõrvaklappide või 2-kanalilise kõlari jaoks. Seda pesa saab kasutada esikõlarite ühendamiseks 4/5.1/7.1-kanalilises helikonfiguratsioonis.
Mikrofoni sisend
Mikrofoni sisendi pesa.

Kui soovite paigaldada külgmise kõlari, peate helidraiveri kaudu liinisisendi või mikrofoni sisendi pesa ümber suunama külgmise kõlari väljundiks. Lisateabe saamiseks tarkvara kohta külastage GIGABYTE'i veebisaiti.

Tagapaneeli ühendusega ühendatud kaabli eemaldamisel eemaldage esmalt kaabel oma seadmest ja seejärel emaplaadilt.
Kaabli eemaldamisel tõmmake see ühendusest otse välja. Ärge loksutage seda küljelt küljele, et vältida kaabliühenduse sees elektrilist lühist.

Sisemised ühendused

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

hoiatus
Enne välisseadmete ühendamist lugege läbi järgmised juhised:

Esmalt veenduge, et teie seadmed ühilduvad ühendustega, mida soovite ühendada.
Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistiku külge kinnitatud.

ATX_12V_2X4/ATX (2x4 12V toitepistik ja 2x12 peamine toitepistik)
Toitepistiku abil saab toiteallikas varustada piisavalt stabiilset voolu kõigile emaplaadi komponentidele. Enne toitepistiku ühendamist veenduge, et toide on välja lülitatud ja kõik seadmed on õigesti paigaldatud. Toitepistikul on lollikindel disain. Ühendage toitekaabel toitepistikuga õiges suunas. 12 V toitepistik varustab peamiselt protsessorit vooluga. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

ATX_12V_2X4:

Pini nr.	Definitsioon	Pini nr.	Definitsioon
1	GND (ainult 2x4-pin 12V jaoks)	5	+12V (ainult 2x4-pin 12V jaoks)
2	GND (ainult 2x4-pin 12V jaoks)	6	+12V (ainult 2x4-pin 12V jaoks)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pini nr.	Definitsioon	Pini nr.	Definitsioon
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pehme sisse/välja)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Toide OK	20	NC
9	5VSB (ooterežiimi +5V)	21	+5V
10	+12V	22	+5V
11	+12V (ainult 2x12-pin ATX jaoks)	23	+5V (ainult 2x12-pin ATX jaoks)
12	3.3V (ainult 2x12-pin ATX jaoks)	24	GND (ainult 2x12-pin ATX jaoks)

CPU_FAN/SYS_FAN1/2 (ventilaatori pesad)
Kõik selle emaplaadi ventilaatori pesad on 4-pinised. Enamikul ventilaatori pesadel on lollikindel sisestuskujundus. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must pistiku juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise kujundusega. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator.

CPU_FAN/SYS_FAN1

SYS_FAN2

Pini nr.	Definitsioon
1	GND
2	Pinge kiiruse reguleerimine
3	Tundlikkus
4	PWM kiiruse reguleerimine

Ühendage kindlasti ventilaatori kaablid ventilaatori pesadesse, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
Need ventilaatori pesad ei ole konfiguratsiooni džemprite plokid. Ärge asetage pesadele džemprite korki.

SYS_FAN3_PUMP (süsteemiventilaatori/vesijahutuspumba pesa)
Ventilaatori/pumba pesa on 4-pinine ja sellel on lollikindel sisestuskujundus. Enamikul ventilaatori pesadel on lollikindel sisestuskujundus. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must pistiku juhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise kujundusega. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator. Pesa pakub ka vesijahutuspumba kiiruse reguleerimist, lisateabe saamiseks vaadake peatükki „BIOS-i seadistus“, „M.I.T.“

Pini nr.	Definitsioon
1	GND
2	Pinge kiiruse reguleerimine
3	Tundlikkus
4	PWM kiiruse reguleerimine

SATA3 0/1/2/3/4/5 (SATA 6Gb/s pistikud)
SATA pistikud vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA 1.5Gb/s standardiga. Iga SATA pistik toetab ühte SATA seadet.

Pini nr.	Definitsioon
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portide kuumühenduse lubamiseks vaadake peatükki „BIOS-i seadistus“, „Perifeeriaseadmed\SATA ja RST konfiguratsioon“, lisateabe saamiseks.

BAT (aku)
Aku tagab toite, et hoida CMOS-is väärtusi (nt BIOS-i konfiguratsioonid, kuupäev ja kellaaeg), kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele, vastasel juhul ei pruugi CMOS-i väärtused olla täpsed või võivad kaduda.

CMOS-i väärtuste kustutamiseks võite aku eemaldada:

Lülitage arvuti välja ja eemaldage toitejuhe.
Eemaldage aku ettevaatlikult akuhoidikust ja oodake üks minut. (Või kasutage metallist eset, näiteks kruvikeerajat, et puudutada akuhoidiku positiivseid ja negatiivseid klemme, muutes need 5 sekundiks lühiseks.)
Vahetage aku välja.
Ühendage toitejuhe ja taaskäivitage arvuti.

Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
Asendage aku samaväärse akuga. Kui aku asendatakse vale mudeliga, on plahvatusoht.
Kui te ei saa akut ise välja vahetada või olete aku mudeli osas ebakindel, võtke ühendust ostukohaga või kohaliku edasimüüjaga.
Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) külje orientatsiooni (positiivne külg peaks olema ülespoole).
Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

SPDIF_O (S/PDIF väljundi pesa)
See pesa toetab digitaalset S/PDIF väljundit ja ühendab S/PDIF digitaalse helikaabli (kaasas laienduskaartidega) digitaalse heliväljundi jaoks emaplaadilt teatud laienduskaartidele, nagu graafikakaardid ja helikaardid. Näiteks võivad mõned graafikakaardid nõuda S/PDIF digitaalse helikaabli kasutamist digitaalse heliväljundi jaoks emaplaadilt graafikakaardile, kui soovite ühendada HDMI-ekraani graafikakaardiga ja soovite samal ajal HDMI-ekraanilt digitaalset heliväljundit. Teavet S/PDIF digitaalse helikaabli ühendamise kohta leiate hoolikalt oma laienduskaardi juhendist.

Pini nr.	Definitsioon
1	SPDIFO
2	GND

M2Q_32G (M.2 pesa 3 pistik)
M.2 pistik toetab M.2 SATA SSD-sid ja M.2 PCIe SSD-sid.

M.2 SSD õigeks paigaldamiseks M.2 pistikusse järgige alltoodud samme.

1. samm:
Kasutage kruvikeerajat, et kruvi ja mutter emaplaadilt lahti keerata. Leidke paigaldatava M.2 SSD jaoks sobiv kinnitusava ja seejärel keerake esmalt mutter kinni.

2. samm:
Libistage M.2 SSD nurga all pistikusse.

3. samm:
Vajutage M.2 SSD alla ja kinnitage see kruviga.

Valige paigaldatava M.2 SSD jaoks sobiv ava ning kinnitage kruvi ja mutter uuesti.

M2Q_32G ja SATA-pistikute paigaldusmärkused:
Kiibistiku piiratud arvu kanalite tõttu võib SATA-pistikute saadavust mõjutada M2Q_32G pistikusse paigaldatud seadme tüüp. M2Q_32G pistik jagab ribalaiust SATA3 5 pistikuga. Lisateavet leiate järgmisest tabelist.

M.2 SSD/pistiku tüüp	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
M.2 SSD-d pole paigaldatud

: Saadaval,
: Pole saadaval

F_PANEL (esipaneeli päis)
Ühendage selle päisega toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja süsteemi oleku indikaator šassiil vastavalt alltoodud kontaktide ülesannetele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid kontakte.
F_PANEL

PLED/PWR_LED (toite LED, kollane/lilla):
Ühendub toite oleku indikaatoriga šassii esipaneelil. LED põleb, kui süsteem töötab. LED on väljas, kui süsteem on S3/S4 puhkerežiimis või välja lülitatud (S5).

Süsteemi olek	LED
S0	Sees
S3/S4/S5	Väljas

PW (toitelüliti, punane):
Ühendub toitelülitiga šassii esipaneelil. Saate konfigureerida, kuidas oma süsteemi toitelülitiga välja lülitada (lisateabe saamiseks vaadake peatükki "BIOS-i seadistus", "Toide").
SPEAK (kõlar, oranž):
Ühendub kõlariga šassii esipaneelil. Süsteem teatab süsteemi käivitamise olekust piiksukoodiga. Süsteemi käivitamisel on kuulda ühte lühikest piiksu, kui probleeme ei tuvastata.
HD (kõvaketta töö LED, sinine):
Ühendub kõvaketta töö LED-iga šassii esipaneelil. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
RES (lähtestuslüliti, roheline):
Ühendub lähtestuslülitiga šassii esipaneelil. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti hangub ja ei saa normaalselt taaskäivituda.
CI (šassii sissetungi päis, hall):
Ühendub šassii sissetungi lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kaas on eemaldatud. See funktsioon nõuab šassiid koos šassii sissetungi lüliti/anduriga.
NC (oranž): ühendus puudub.

Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta töö LED-ist, kõlarist jne. Kui ühendate oma šassii esipaneeli mooduli selle päisega, veenduge, et juhtmete ja kontaktide ülesanded on õigesti sobitatud.

F_AUDIO (esipaneeli helipäis)
Esipaneeli helipäis toetab Intel High Definition heli (HD) ja AC'97 heli. Saate oma šassii esipaneeli helimooduli selle päisega ühendada. Veenduge, et mooduli pistiku juhtmete ülesanded vastavad emaplaadi päise kontaktide ülesannetele. Mooduli pistiku ja emaplaadi päise vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.
F_AUDIO

HD esipaneeli heli jaoks:

Kontakt nr.	Definitsioon
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Pole kontakti
9	LINE2_L
10	Sense

AC'97 esipaneeli heli jaoks:

Kontakt nr.	Definitsioon
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Pole kontakti
9	Line Out (L)
10	NC

Esipaneeli helipäis toetab HD heli vaikimisi.
Helisignaalid on samaaegselt olemas nii esi- kui ka tagapaneeli heliliidestel.
Mõned šassiid pakuvad esipaneeli helimoodulit, millel on igal juhtmel eraldi pistikud, mitte üks pistik. Kui soovite teavet esipaneeli helimooduli ühendamise kohta, millel on erinevad juhtmete ülesanded, võtke ühendust šassii tootjaga.

F_USB30 (USB 3.1 Gen 1 päis)
Päis vastab USB 3.1 Gen 1 ja USB 2.0 spetsifikatsioonile ning võib pakkuda kahte USB-porti. Kui soovite osta valikulist 3,5-tollist esipaneeli, mis pakub kahte USB 3.1 Gen 1 porti, võtke ühendust kohaliku edasimüüjaga.
F_USB30

Kontakt nr.	Definitsioon	Kontakt nr.	Definitsioon
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pole kontakti

F_USB (USB 2.0/1.1 päis)
Päis vastab USB 2.0/1.1 spetsifikatsioonile. Iga USB-päis võib pakkuda kahte USB-porti valikulise USB-klambri kaudu. Valikulise USB-klambri ostmiseks võtke ühendust kohaliku edasimüüjaga.
F_USB

Kontakt nr.	Definitsioon	Kontakt nr.	Definitsioon
1	Toide (5 V)	6	USB DY+
2	Toide (5 V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pole kontakti
5	USB DX+	10	NC

Ärge ühendage IEEE 1394 klambri (2x5-kontaktiline) kaablit USB 2.0/1.1 päisega.
Enne USB-klambri paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-klambri kahjustamist.

TPM (Trusted Platform Module päis)
Saate selle päisega ühendada TPM (Trusted Platform Module).
TPM

Kontakt nr.	Definitsioon	Kontakt nr.	Definitsioon
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Pole kontakti	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS-i tühjendamise džemper)
Kasutage seda džemprit BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks. CMOS-i väärtuste tühjendamiseks puudutage metallesemega, näiteks kruvikeerajaga, mõne sekundi jooksul kahte kontakti.

Avatud: normaalne

Lühike: Tühjenda CMOS-i väärtused

Enne CMOS-i väärtuste tühjendamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehase vaikeseaded (valige Load Optimized Defaults (Laadi optimeeritud vaikeseaded)) või konfigureerige BIOS-i seaded käsitsi (BIOS-i konfiguratsioonide kohta vaadake peatükki "BIOS-i seadistus").

LED_C (RGB (RGBW) LED-riba pikenduskaabli päis)
Päist saab kasutada standardse 5050 RGB (RGBW) LED-riba (12V/G/R/B/W) ühendamiseks maksimaalse võimsusega 2A (12V) ja maksimaalse pikkusega 2 m.

Pesa nr	Määratlus
1	12V
2	G
3	R
4	B
5	W

Ühendage RGB (RGBW) LED-riba pikenduskaabli üks ots päisega ja teine ots oma RGB (RGBW) LED-ribaga. Pikenduskaabli must juhe (märgistatud pistikul kolmnurgaga) peab olema ühendatud selle päise pesaga 1 (12 V). Pikenduskaabli teises otsas olev 12 V pesa (märgistatud noolega) peab olema joondatud LED-riba 12 V-ga. Olge LED-riba ühendussuuna suhtes ettevaatlik; vale ühendus võib põhjustada LED-riba kahjustusi.

Lisateavet RGB (RGBW) LED-riba tulede sisse-/väljalülitamise kohta leiate peatükist "BIOS-i seadistus".

hoiatus
Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

BIOS-i seadistamine

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid emaplaadil olevasse CMOS-i. Selle peamised funktsioonid hõlmavad süsteemi käivitamisel enesetestimise (Power-On Self-Test, POST) läbiviimist, süsteemiparameetrite salvestamist ja operatsioonisüsteemi laadimist jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhikonfiguratsiooni sätteid või aktiveerida teatud süsteemi funktsioone.
Kui toide on välja lülitatud, varustab emaplaadil olev aku CMOS-i vajaliku toitega, et hoida konfiguratsiooniväärtused CMOS-is. BIOS-i seadistusprogrammile juurdepääsemiseks vajutage POST-i ajal <Delete> klahvi, kui toide on sisse lülitatud. BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või BIOS-i utiliiti.

Q-Flash võimaldab kasutajal kiiresti ja lihtsalt BIOS-i uuendada või varundada ilma operatsioonisüsteemi sisenemata.
BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ning uuendab BIOS-i.

Kuna BIOS-i vilkumine on potentsiaalselt riskantne, on soovitatav BIOS-i mitte vilkuda, kui teil ei esine probleeme praeguse BIOS-i versiooni kasutamisel. BIOS-i vilkumiseks tehke seda ettevaatusega. Puudulik BIOS-i vilkumine võib põhjustada süsteemi rikke.
On soovitatav vaikeseadeid mitte muuta (kui te ei pea seda tegema), et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. Seadete puudulik muutmine võib põhjustada süsteemi käivitamise tõrke. Kui see juhtub, proovige CMOS-i väärtused tühjendada ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Load Optimized Defaults" või riistvara paigaldamise peatükis oleva aku/selge CMOS-i hüppaja tutvustusi, et teada saada, kuidas CMOS-i väärtusi tühjendada.)

Käivituskuva

Arvuti käivitamisel ilmub järgmine käivituslogo. (Näidis-BIOS-i versioon: D3)

On olemas kaks erinevat BIOS-i režiimi järgmiselt ja kahe režiimi vahel vahetamiseks saate kasutada klahvi <F2>. Klassikaline seadistusrežiim pakub üksikasjalikke BIOS-i sätteid. Saate kasutada klaviatuuril olevaid nooleklahve, et liikuda üksuste vahel, ja vajutada <Enter>, et aktsepteerida või siseneda alammenüüsse. Või saate kasutada hiirt soovitud üksuse valimiseks. Easy Mode võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha optimaalse jõudluse tagamiseks kohandusi. Lihtsas režiimis saate hiire abil konfiguratsioonüksustes liikuda.

Kui süsteem ei ole tavapäraselt stabiilne, valige üksus Load Optimized Defaults (laadi optimeeritud vaikesätted), et seadistada süsteem vaikesätetele.
Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.

M.I.T.

hoiatus
Kas süsteem töötab stabiilselt teie tehtud kiirendus-/ülepingeseadetega, sõltub teie süsteemi üldkonfiguratsioonist. Kiirenduse/ülepinge vale tegemine võib põhjustada CPU, kiibistiku või mälu kahjustusi ja vähendada nende komponentide kasulikku eluiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil mitte muuta vaikeseadeid, et vältida süsteemi ebastabiilsust või muid ootamatuid tulemusi. (Seadete ebapiisav muutmine võib põhjustada süsteemi käivitumise tõrke. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikimisi väärtustele.)

Täpsemad sageduse seaded
- Host Clock Value (Hosti taktsageduse väärtus)
  Kuvab hosti taktsageduse praeguse töösageduse.
- Graphics Slice Ratio (Graafika segmendi suhe) ^(Märkus)
  Võimaldab teil määrata Graphics Slice Ratio (Graafika segmendi suhte).
- Graphics UnSlice Ratio (Graafika unsegmendi suhe) ^(Märkus)
  Võimaldab teil määrata Graphics UnSlice Ratio (Graafika unsegmendi suhte).
- CPU Clock Ratio (CPU taktsageduse suhe)
  Võimaldab teil muuta installitud CPU taktsageduse suhet. Reguleeritav vahemik sõltub installitud CPU-st.
- CPU Frequency (CPU sagedus)
  Kuvab CPU praeguse töösageduse.
Täpsemad CPU tuuma seaded
- CPU Clock Ratio (CPU taktsageduse suhe), CPU Frequency (CPU sagedus)
  Ülaltoodud seaded on sünkroonsed samade elementide all menüüs Advanced Frequency Settings (Täpsemad sageduse seaded).
- AVX Offset ^(Märkus)
  AVX offset (AVX nihe) on AVX suhte negatiivne nihe.

(Märkus) See element on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni. Lisateabe saamiseks Intel^® CPU-de ainulaadsete funktsioonide kohta külastage Inteli veebisaiti.

Uncore Ratio (Uncore'i suhe)
Võimaldab teil määrata CPU Uncore'i suhte. Reguleeritav vahemik sõltub kasutatavast CPU-st.
Uncore Frequency (Uncore'i sagedus)
Kuvab CPU praeguse Uncore'i sageduse.
CPU Flex Ratio Override (CPU paindliku suhte alistamine)
Lubab või keelab CPU Flex Ratio (CPU paindliku suhte). CPU maksimaalne taktsageduse suhe põhineb väärtusel CPU Flex Ratio Settings (CPU paindliku suhte seaded), kui CPU Clock Ratio (CPU taktsageduse suhe) on seatud väärtusele Auto. (Vaikimisi: keelatud)
CPU Flex Ratio Settings (CPU paindliku suhte seaded)
Võimaldab teil määrata CPU Flex Ratio (CPU paindliku suhte). Reguleeritav vahemik võib CPU-de lõikes erineda.
Intel(R) Turbo Boost Technology^(Märkus)
Võimaldab teil määrata, kas lubada Intel ® CPU Turbo Boost tehnoloogia. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
Turbo Ratio ^(Märkus)
Võimaldab teil määrata CPU Turbo suhted erineva arvu aktiivsete tuumade jaoks. Auto seab CPU Turbo suhted vastavalt CPU spetsifikatsioonidele. (Vaikimisi: Auto)
Power Limit TDP (Watts) / Power Limit Time (Võimsuse piirmäär TDP (vatti) / võimsuse piirmäära aeg)
Võimaldab teil määrata CPU Turbo režiimi võimsuse piirmäära ja kui kaua kulub selle määratud võimsuse piirmäära juures töötamiseks. Kui määratud väärtus ületatakse, vähendab CPU automaatselt tuuma sagedust, et vähendada võimsust. Auto seab võimsuse piirmäära vastavalt CPU spetsifikatsioonidele. (Vaikimisi: Auto)
Core Current Limit (Amps) (Tuuma voolu piirmäär (amprites))
Võimaldab teil määrata CPU Turbo režiimi voolu piirmäära. Kui CPU vool ületab määratud voolu piirmäära, vähendab CPU automaatselt tuuma sagedust, et vähendada voolu. Auto seab võimsuse piirmäära vastavalt CPU spetsifikatsioonidele. (Vaikimisi: Auto)
No. of CPU Cores Enabled (Note) (Lubatud CPU tuumade arv (märkus))
Võimaldab teil valida, mitu CPU tuuma Intel ® mitmetuumalises CPU-s lubada (CPU tuumade arv võib CPU-de lõikes erineda). Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
Hyper-Threading Technology (Note) (Hüper-Threading tehnoloogia (märkus))
Võimaldab teil määrata, kas lubada mitme lõime tehnoloogia, kui kasutate Intelit, mis toetab seda funktsiooni. See funktsioon töötab ainult operatsioonisüsteemide puhul, mis toetavad mitme protsessori režiimi. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
Intel(R) Speed Shift Technology (Intel® Speed Shift tehnoloogia) ^(Märkus)
Lubab või keelab Intel^® Speed Shift tehnoloogia. Selle funktsiooni lubamine võimaldab protsessoril oma töösagedust kiiremini suurendada ja seejärel parandab süsteemi reageerimisvõimet. (Vaikimisi: keelatud)
CPU Enhanced Halt (C1E) ^(Märkus)
Lubab või keelab Intel ® CPU Enhanced Halt (C1E) funktsiooni, CPU energiasäästufunktsiooni süsteemi peatumise olekus. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi peatumise olekus, et vähendada energiatarbimist. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
C3 State Support ^(Märkus)
Võimaldab teil määrata, kas lasta CPU-l siseneda C3 režiimi süsteemi peatumise olekus. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi peatumise olekus, et vähendada energiatarbimist. C3 olek on võrreldes C1-ga täiustatud energiasäästu olek. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)

(Märkus) See element on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni. Lisateabe saamiseks Intel^® CPU-de ainulaadsete funktsioonide kohta külastage Inteli veebisaiti.

C6/C7 State Support ^{(Märkus 1)}
Võimaldab teil määrata, kas lasta CPU-l siseneda C6/C7 režiimi süsteemi peatumise olekus. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi peatumise olekus, et vähendada energiatarbimist. C6/C7 olek on võrreldes C3-ga täiustatud energiasäästu olek. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
C8 State Support ^{(Märkus 1)}
Võimaldab teil määrata, kas lasta CPU-l siseneda C8 režiimi süsteemi peatumise olekus. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget süsteemi peatumise olekus, et vähendada energiatarbimist. C8 olek on võrreldes C6/C7-ga täiustatud energiasäästu olek. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
Package C State Limit ^{(Märkus 1)}
Võimaldab teil määrata protsessori C-oleku piirmäära. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
CPU Thermal Monitor ^{(Märkus 1)}
Lubab või keelab Intel ® Thermal Monitor funktsiooni, CPU ülekuumenemise kaitsefunktsiooni. Kui see on lubatud, vähendatakse CPU tuuma sagedust ja pinget, kui CPU on üle kuumenenud. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
CPU EIST Function ^{(Märkus 1)}
Lubab või keelab Enhanced Intel ® Speed Step Technology (EIST). Sõltuvalt CPU koormusest saab Intel EIST tehnoloogia dünaamiliselt ja tõhusalt alandada CPU pinget ja tuuma sagedust, et vähendada keskmist energiatarbimist ja soojuse tootmist. Auto laseb BIOS-el selle seade automaatselt konfigureerida. (Vaikimisi: Auto)
Voltage Optimization (Pinge optimeerimine)
Võimaldab teil määrata, kas lubada pinge optimeerimist energiatarbimise vähendamiseks. (Vaikimisi: keelatud)
RSR
Võimaldab teil määrata, kas automaatselt alandada CPU turbo suhet, kui CPU pinge/temperatuur on liiga kõrge. (Vaikimisi: lubatud)
Hardware Prefetcher (Riistvara eelotsija)
Võimaldab teil määrata, kas lubada riistvara eelotsija, et eelotsida andmeid ja juhiseid mälust vahemällu. (Vaikimisi: lubatud)
Adjacent Cache Line Prefetch (Külgneva vahemälu rea eelotsimine)
Võimaldab teil määrata, kas lubada külgneva vahemälu rea eelotsimise mehhanismi, mis võimaldab protsessoril hankida taotletud vahemälu rea ja ka järgneva vahemälu rea. (Vaikimisi: lubatud)

Extreme Memory Profile (X.M.P.) (Äärmuslik mäleprofiil (X.M.P.)) ^{(Märkus 2)}
Võimaldab BIOS-el lugeda XMP mälumooduli(te) SPD andmeid, et suurendada mälujõudlust, kui see on lubatud.

Disabled (Keelatud)	Keelab selle funktsiooni. (Vaikimisi)
Profile1 (Profiil 1)	Kasutab profiili 1 seadeid.
Profile2 (Profiil 2)^{(Märkus 2)}	Kasutab profiili 2 seadeid.

System Memory Multiplier (Süsteemimälu kordaja)
Võimaldab teil määrata süsteemimälu kordaja. Auto seab mälu kordaja vastavalt mälu SPD andmetele. (Vaikimisi: Auto)

(Märkus 1) See element on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab. Lisateavet Inteli^® protsessorite ainulaadsete funktsioonide kohta leiate Inteli veebisaidilt.
(Märkus 2) See element on olemas ainult siis, kui installite protsessori ja mälumooduli, mis seda funktsiooni toetavad.

Mälu paaritu suhe (100/133 või 200/266)
Võimaldab teil mälureferentskella käsitsi reguleerida. (Vaikimisi: Automaatne)
Mälu sagedus (MHz)
Esimene mälu sageduse väärtus on kasutatava mälu normaalne töösagedus; teine on mälu sagedus, mida automaatselt reguleeritakse vastavalt süsteemimälu kordaja sätetele.

Täpsemad mälu sätted

Extreme Memory Profile (X.M.P.) ^(Märkus) , Süsteemimälu kordaja, Mälu paaritu suhe (100/133 või 200/266), Mälu sagedus (MHz)
Ülaltoodud sätted on sünkroonsed samade elementide all, mis asuvad menüüs Advanced Frequency Settings (Täpsemad sageduse sätted).

Memory Boot Mode (Mälu algkäivitusrežiim) ^(Märkus)
Pakub mälu tuvastamise ja treenimise meetodeid.

Auto	Laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi)
Normal	BIOS teostab automaatselt mälu treenimise. Pange tähele, et kui süsteem muutub ebastabiilseks või ei käivitu, proovige tühjendada CMOS-i väärtused ja lähtestada plaat vaikeväärtustele. (Vaadake aku/CMOS-i hüppaja tühjendamise juhiseid riistvara installimise peatükis, et teada saada, kuidas CMOS-i väärtusi tühjendada.)
Enable Fast Boot	Jätab mälu tuvastamise ja treenimise mõnede konkreetsete kriteeriumide korral vahele, et mälu kiiremini käivituks.
Disable Fast Boot	Tuvastab ja treenib mälu iga käivitamise korral.

Memory Enhancement Settings (Mälu täiustamise sätted)
Pakub mitmeid mälu jõudluse täiustamise sätteid: Normal (tavaline jõudlus), Relax OC, Enhanced Stability ja Enhanced Performance. (Vaikimisi: Normal)
Memory Timing Mode (Mälu ajastuse režiim)
Manual (Käsitsi) ja Advanced Manual (Täpsem käsitsi) võimaldavad allpool olevaid sätteid Memory Multiplier Tweaker (Mälu kordaja seadistaja), Channel Interleaving (Kanali põimimine), Rank Interleaving (Aste põimimine) ja mälu ajastuse sätteid konfigureerida. Valikud on: Auto (vaikimisi), Manual (Käsitsi), Advanced Manual (Täpsem käsitsi).
Profile DDR Voltage (Profiili DDR pinge)
Kui kasutate mitte-XMP mälumoodulit või Extreme Memory Profile (X.M.P.) on seatud olekusse Disabled (Keelatud), kuvatakse väärtus vastavalt teie mälu spetsifikatsioonile. Kui Extreme Memory Profile (X.M.P.) on seatud olekusse Profile1 või Profile2, kuvatakse väärtus vastavalt XMP-mälu SPD andmetele.
Memory Multiplier Tweaker (Mälu kordaja seadistaja)
Pakub erinevaid mälu automaathäälestuse tasemeid. (Vaikimisi: Auto)
Channel Interleaving (Kanali põimimine)
Võimaldab või keelab mälu kanali põimimise. Enabled (Lubatud) võimaldab süsteemil samaaegselt kasutada mälu erinevaid kanaleid, et suurendada mälu jõudlust ja stabiilsust. Auto laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto)
Rank Interleaving (Aste põimimine)
Võimaldab või keelab mälu astme põimimise. Enabled (Lubatud) võimaldab süsteemil samaaegselt kasutada mälu erinevaid astmeid, et suurendada mälu jõudlust ja stabiilsust. Auto laseb BIOS-el seda sätet automaatselt konfigureerida. (Vaikimisi: Auto)

(Märkus) See üksus on olemas ainult siis, kui installite protsessori ja mälumooduli, mis seda funktsiooni toetavad.

Channel A/B Memory Sub Timings
See alammenüü pakub mälu ajastuse sätteid iga mälukanali jaoks. Vastavad ajastuse seadete ekraanid on konfigureeritavad ainult siis, kui Memory Timing Mode on seatud väärtusele Manual või Advanced Manual. Märkus: Teie süsteem võib muutuda ebastabiilseks või ei pruugi pärast mälu ajastuse muudatusi käivituda. Kui see juhtub, lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikeväärtused või tühjendades CMOS-i väärtused.
Advanced Voltage Settings
Advanced Power Settings
- CPU Vcore Loadline Calibration
  Võimaldab konfigureerida CPU Vcore pinge koormusjoone kalibreerimist. Kõrgema taseme valimine hoiab CPU Vcore pinge BIOS-is seatud väärtusega raske koormuse korral ühtlasemana. Auto laseb BIOS-il selle sätte automaatselt konfigureerida ja seab pinge vastavalt Inteli spetsifikatsioonidele. (Vaikimisi: Auto)
- VAXG Loadline Calibration
  Võimaldab konfigureerida CPU VAXG pinge koormusjoone kalibreerimist. Kõrgema taseme valimine hoiab CPU VAXG pinge BIOS-is seatud väärtusega raske koormuse korral ühtlasemana. Auto laseb BIOS-il selle sätte automaatselt konfigureerida ja seab pinge vastavalt Inteli spetsifikatsioonidele. (Vaikimisi: Auto)
CPU Core Voltage Control
See jaotis pakub CPU pinge juhtimise võimalusi.
Chipset Voltage Control
See jaotis pakub kiibistiku pinge juhtimise võimalusi.
DRAM Voltage Control
See jaotis pakub mälu pinge juhtimise võimalusi.

PC Health Status

Reset Case Open Status

Disabled	Säilitab või tühjendab eelmise šassii sissetungi oleku kirje. (Vaikimisi)
Enabled	Tühjendab eelmise šassii sissetungi oleku kirje ja Case Open väli näitab järgmisel käivitamisel "No".

Case Open
Kuvab emaplaadi CI päise külge kinnitatud šassii sissetungi tuvastusseadme tuvastamise oleku. Kui süsteemi šassii kate eemaldatakse, kuvatakse selles väljas "Yes", vastasel juhul kuvatakse "No". Šassii sissetungi oleku kirje tühjendamiseks seadke Reset Case Open Status väärtusele Enabled, salvestage sätted CMOS-i ja taaskäivitage süsteem.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Kuvab süsteemi praegused pinged.

Miscellaneous Settings
- Max Link Speed
  Võimaldab seadistada PCI Express pesade töörežiimi Gen 1, Gen 2 või Gen 3. Tegelik töörežiim sõltub iga pesa riistvaraspetsifikatsioonist. Auto laseb BIOS-il selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
- 3DMark01 Enhancement
  Võimaldab teil määrata, kas suurendada mõne pärandi võrdlusaluse jõudlust. (Vaikimisi: keelatud)

Smart Fan 5 Settings & Monitor
Võimaldab teil valida jälgitava sihtmärgi ja teha täiendavaid kohandusi. (Vaikimisi: CPU FAN)

Fan Speed Control

Normal	Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate ventilaatori kiirust reguleerida süsteeminõuetele vastavalt System Information Vieweriga. (Vaikimisi)
Silent	Võimaldab ventilaatoril töötada aeglastel kiirustel.
Manual	Võimaldab teil ventilaatori kiirust kõvera graafikus juhtida.
Full Speed	Võimaldab ventilaatoril töötada täiskiirusel.

Fan Control Use Temperature Input
Võimaldab teil valida ventilaatori kiiruse juhtimise jaoks võrdlustemperatuuri.
Temperature Interval
Võimaldab teil valida ventilaatori kiiruse muutmise temperatuurivahemiku.

Fan/Pump Control Mode

Auto	Laseb BIOS-il automaatselt tuvastada installitud ventilaatori/pumba tüübi ja määrata optimaalse juhtimisrežiimi. (Vaikimisi)
Voltage	Pinge režiimi on soovitatav kasutada 3-kontaktilise ventilaatori/pumba jaoks.
PWM	PWM režiimi on soovitatav kasutada 4-kontaktilise ventilaatori/pumba jaoks.

Fan Speed
Kuvab praeguse ventilaatori/pumba kiiruse.
Temperature Warning Control
Määrab temperatuuri hoiatuse lävendi. Kui temperatuur ületab lävendi, kostab BIOS hoiatussignaali. Valikud on: Disabled (keelatud) (vaikimisi), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning
Võimaldab süsteemil kostitada hoiatussignaali, kui ventilaator/pump pole ühendatud või ei tööta. Kontrollige ventilaatori/pumba seisukorda või ventilaatori/pumba ühendust, kui see juhtub. (Vaikimisi: keelatud)

Süsteem

See jaotis sisaldab teavet emaplaadi mudeli ja BIOS-i versiooni kohta. Samuti saate valida BIOS-i kasutatava vaikekeele ja määrata käsitsi süsteemi aja.

Juurdepääsutase
Kuvab praeguse juurdepääsutaseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikeväärtusena Administrator.) Administraatori tasemel saate muuta kõiki
BIOS-i sätteid; kasutaja tasemel saate muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki.
Süsteemi keel
Valib BIOS-i kasutatava vaikekeele.
Süsteemi kuupäev
Määrab süsteemi kuupäeva. Kuupäeva vorming on nädal (ainult loetav), kuu, kuupäev ja aasta. Kasutage <Enter> klahvi, et lülituda kuu, kuupäeva ja aasta väljade vahel ning kasutage <Page Up> või <Page Down> klahvi soovitud väärtuse määramiseks.
Süsteemi aeg
Määrab süsteemi aja. Aja vorming on tund, minut ja sekund. Näiteks 1 p.m. on 13:00:00. Kasutage <Enter> klahvi, et lülituda tunni, minuti ja sekundi väljade vahel ning kasutage <Page Up> või <Page Down> klahvi soovitud väärtuse määramiseks.

BIOS

Bootup NumLock State
Lubab või keelab Numlock funktsiooni klaviatuuri numbrilisel klahvistikul pärast POST-i. (Vaikimisi: sees)

Security Option
Määrab, kas parool on vajalik iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistusse. Pärast selle üksuse konfigureerimist määrake parool(id) üksuse Administrator Password/User Password all.

Setup	Parool on vajalik ainult BIOS-i seadistusprogrammi sisenemiseks. Parool on vajalik süsteemi käivitamiseks ja BIOS-i seadistusse sisenemiseks
Süsteem	Parool on vajalik süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)

Full Screen LOGO Show
Võimaldab teil määrata, kas süsteemi käivitamisel kuvatakse GIGABYTE Logo. Disabled jätab GIGABYTE Logo süsteemi käivitamisel vahele. (Vaikimisi: lubatud)
Boot Option Priorities
Määrab saadaolevate seadmete üldise käivitamise järjekorra. Eemaldatavad salvestusseadmed, mis toetavad GPT vormingut, on käivitusseadmete loendis eesliitega "UEFI:". GPT partitsioneerimist toetavast operatsioonisüsteemist käivitamiseks valige seade, millel on eesliide "UEFI:". Või kui soovite installida GPT partitsioneerimist toetavat operatsioonisüsteemi, näiteks Windows 7 64-bit, valige optiline draiv, mis sisaldab Windows 7 64-bit installiketta ja millel on eesliide "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Määrab konkreetse seadmetüübi, näiteks kõvakettad, optilised draivid, disketiseadmed ja seadmed, mis toetavad Boot from LAN funktsiooni, käivitamise järjekorra. Sellel üksusel vajutage <Enter>, et siseneda alammenüüsse, mis esitab sama tüüpi seadmeid, mis on ühendatud. See üksus on olemas ainult siis, kui on installitud vähemalt üks selle tüübi seade.
Fast Boot
Lubab või keelab kiirkäivituse OS-i käivitamise protsessi lühendamiseks. Ultra Fast pakub kiireimat käivituskiirust. (Vaikimisi: keelatud)

SATA Support

All Sata Devices	Kõik SATA seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
Last Boot HDD Only	Välja arvatud eelmine käivitusdraiv, on kõik SATA seadmed enne OS-i käivitamise protsessi lõpuleviimist keelatud.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.

VGA Support
Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.

Auto	Lubab ainult pärandvaliku ROM-i.
EFI Driver	Lubab EFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.

USB Support

Disabled	Kõik USB seadmed on enne OS-i käivitamise protsessi lõpuleviimist keelatud.
Full Initial	Kõik USB seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed.
Partial Initial	Osa USB seadmeid on enne OS-i käivitamise protsessi lõpuleviimist keelatud. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.

PS2 Devices Support

Disabled	Kõik PS/2 seadmed on enne OS-i käivitamise protsessi lõpuleviimist keelatud.
Enabled	Kõik PS/2 seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled. See funktsioon on keelatud, kui Fast Boot on seatud väärtusele Ultra Fast.

NetWork Stack Driver Support

Disabled	Keelab võrgust käivitamise. (Vaikimisi)
Enabled	Lubab võrgust käivitamise.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.

Next Boot After AC Power Loss

Normal Boot	Lubab vaikekäivituse pärast vahelduvvoolu toite taastumist. (Vaikimisi)
Fast Boot	Säilitab kiirkäivituse sätted pärast vahelduvvoolu toite taastumist.

See üksus on konfigureeritav ainult siis, kui Fast Boot on seatud väärtusele Enabled või Ultra Fast.

Mouse Speed
Võimaldab teil määrata hiirekursori liikumiskiiruse. (Vaikimisi: 1 X)
Windows 8/10 Features
Võimaldab teil valida installitava operatsioonisüsteemi. (Vaikimisi: Other OS)

CSM Support
Lubab või keelab UEFI CSM-i (Compatibility Support Module), et toetada pärand-PC käivitamise protsessi.

Enabled	Lubab UEFI CSM-i. (Vaikimisi)
Disabled	Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitamise protsessi.

See üksus on konfigureeritav ainult siis, kui Windows 8/10 Features on seatud väärtusele Windows 8/10 või Windows 8/10 WHQL.

LAN PXE Boot Option ROM
Võimaldab teil valida, kas lubada LAN-kontrolleri pärandvaliku ROM-i. (Vaikimisi: keelatud) See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.

Storage Boot Option Control
Võimaldab teil valida, kas lubada salvestusseadme kontrolleri UEFI või pärandvaliku ROM-i.

Do not launch	Keelab valiku ROM-i.
Legacy	Lubab ainult pärandvaliku ROM-i. (Vaikimisi)
UEFI	Lubab ainult UEFI valiku ROM-i.

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.

Other PCI Device
Võimaldab teil valida, kas lubada UEFI või pärandvaliku ROM-i PCI-seadme kontrolleri jaoks, mis ei ole LAN-, salvestusseadme- ega graafikakontroller.

Do not launch	Keelab valiku ROM-i.
Legacy	Lubab ainult pärandvaliku ROM-i.
UEFI	Lubab ainult UEFI valiku ROM-i. (Vaikimisi)

See üksus on konfigureeritav ainult siis, kui CSM Support on seatud väärtusele Enabled.

Administrator Password
Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel <Enter>, tippige parool ja seejärel vajutage <Enter>. Teilt palutakse parooli kinnitada. Tippige parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil muuta kõiki BIOS-i sätteid.
User Password
Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel <Enter>, tippige parool ja seejärel vajutage <Enter>. Teilt palutakse parooli kinnitada. Tippige parool uuesti ja vajutage <Enter>. Süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel peate sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga muuta ainult teatud BIOS-i sätteid, kuid mitte kõiki.
Parooli tühistamiseks vajutage parooli üksusel <Enter> ja kui teilt parooli küsitakse, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage <Enter> ilma parooli sisestamata. Uuesti kinnitamiseks vajutage <Enter>. MÄRKUS: Enne kasutaja parooli määramist veenduge, et olete kõigepealt määranud administraatori parooli.
Secure Boot
Võimaldab teil lubada või keelata turvalise käivitamise ja konfigureerida sellega seotud sätteid.

Perifeeria

Initial Display Output
Määrab monitori esmase kuva algatamise installitud PCI Express graafikakaardilt või emaplaadi graafikakaardilt.

IGFX	Määrab emaplaadi graafika esimeseks kuvaelemendiks.
PCIe 1 Slot	Määrab graafikakaardi PCIEX16 pesas esimeseks kuvaelemendiks. (Vaikimisi)
PCIe 2 Slot	Määrab graafikakaardi PCIEX4 pesas esimeseks kuvaelemendiks.

LED_C Connect
Võimaldab lubada või keelata RGB (RGBW) LED-riba tuled, mis on ühendatud emaplaadi LED_C päisega. (Vaikimisi: lubatud)

RGB Fusion
Võimaldab teil määrata emaplaadi LED-valgustuse režiimi.

Off	Keelab selle funktsiooni.
Pulse Mode	Kõik LEDid hämarduvad ja heledavad üheaegselt.
Color Cycle	Kõik LEDid läbivad samaaegselt terve värvispektri.
Static Mode	Kõik LEDid kiirgavad ühte värvi. (Vaikimisi)
Flash Mode	Kõik LEDid vilguvad samaaegselt sisse ja välja.

Intel Platform Trust Technology (PTT)
Lubab või keelab Intel^® PTT tehnoloogia. (Vaikimisi: keelatud)

USB 3.0 DAC-UP 2 (USB 3.1 Gen 1 portide väljundpinge tagapaneelil)
Võimaldab teil suurendada USB 3.1 Gen 1 portide väljundpinget tagapaneelil (need, mis asuvad PS/2 klaviatuuri/hiire pordi all), et tugevdada oma USB-seadme(te) stabiilsust.

Normal	Säilitab algse väljundpinge. (Vaikimisi)
Disable USB bus power	Keelab USB-konnektorite toite. Kõrgekvaliteedilised helipleierid võivad ühendada oma välise USB-toiteallika.
Voltage Compensation +0.1V	Lisab algsele väljundpingele 0,1 V.
Voltage Compensation +0.2V	Lisab algsele väljundpingele 0,2 V.
Voltage Compensation +0.3V.	Lisab algsele väljundpingele 0,3 V.

OffBoard SATA Controller Configuration
Kuvab teavet teie M.2 PCIe SSD kohta, kui see on installitud.
Trusted Computing
Lubab või keelab Trusted Platform Module (TPM).
Intel(R) Bios Guard Technology
Lubab või keelab Intel^® BIOS Guard funktsiooni, mis kaitseb BIOS-i pahatahtlike rünnakute eest.
Network Stack Configuration
Keelab või lubab võrgust käivitamise GPT-vormingus OS-i installimiseks, näiteks OS-i installimiseks Windows Deployment Services serverist. (Vaikimisi: keelatud)
- Ipv4 PXE Support
  Lubab või keelab IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
- Ipv4 HTTP Support
  Lubab või keelab IPv4 HTTP käivitamise toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
- Ipv6 PXE Support
  Lubab või keelab IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
- Ipv6 HTTP Support
  Lubab või keelab IPv6 HTTP käivitamise toe. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud.
- PXE boot wait time
  Võimaldab konfigureerida, kui kaua oodata, enne kui saate vajutada <Esc>, et PXE käivitamine katkestada. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud. (Vaikimisi: 0)
- Media detect count
  Võimaldab seadistada, mitu korda kontrollida meedia olemasolu. See üksus on konfigureeritav ainult siis, kui Network Stack on lubatud. (Vaikimisi: 1)
NVMe Configuration
Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.
USB Configuration & Legacy USB Support
Võimaldab kasutada USB-klaviatuuri/hiirt MS-DOS-is. (Vaikimisi: lubatud)
- XHCI Hand-off
  Määrab, kas lubada XHCI Hand-off funktsioon operatsioonisüsteemi jaoks, millel puudub XHCI Hand-off tugi. (Vaikimisi: keelatud)
- USB Mass Storage Driver Support
  Lubab või keelab USB-mäluseadmete toe. (Vaikimisi: lubatud)
- Port 60/64 Emulation
  Lubab või keelab I/O portide 64h ja 60h emuleerimise. See peaks olema lubatud USB-klaviatuuride/hiirte täieliku pärandtugi jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta loomupäraselt USB-seadmeid. (Vaikimisi: lubatud)
- Mass Storage Devices
  Kuvab ühendatud USB-massmäluseadmete loendi. See üksus kuvatakse ainult siis, kui USB-mäluseade on installitud.

SATA And RST Configuration & SATA Controller(s)
Lubab või keelab integreeritud SATA-kontrollerid. (Vaikimisi: lubatud)

SATA Mode Selection
Määrab integreeritud SATA-kontrollerite töörežiimi.

Intel RST With Intel Optane System Acceleration	Võimaldab Intel ® Optane ™ tehnoloogia toe SATA kontrolleritele.
AHCI	Konfigureerib SATA kontrollerid AHCI režiimi. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)

Aggressive LPM Support
Lubab või keelab energiasäästufunktsiooni ALPM (Aggressive Link Power Management) kiibistiku SATA kontrollerite jaoks. (Vaikimisi: lubatud)
Port 0/1/2/3/4/5
Lubab või keelab iga SATA pordi. (Vaikimisi: lubatud)
Hot plug
Lubab või keelab hot plug funktsiooni iga SATA pordi jaoks. (Vaikimisi: keelatud)
Configured as eSATA
Lubab või keelab välise SATA seadmete toe.

Kiibistik

VT-d ^(Note)
Lubab või keelab Intel^® Virtualiseerimistehnoloogia suunatud I/O jaoks. (Vaikimisi: lubatud)
Internal Graphics
Lubab või keelab emaplaadi graafikafunktsiooni. (Vaikimisi: automaatne)
DVMT Pre-Allocated
Võimaldab seadistada emaplaadi graafikamälu suuruse. Valikud on: 32M~1024M. (Vaikimisi: 32M)
DVMT Total Gfx Mem
Võimaldab teil eraldada emaplaadi graafika DVMT mälusuuruse. Valikud on: 128M, 256M, MAX. (Vaikimisi: 256M)
Audio Controller
Lubab või keelab emaplaadi helifunktsiooni. (Vaikimisi: lubatud)
Kui soovite installida kolmanda osapoole lisandmooduli helikaardi emaplaadi heli asemel, seadke see üksus väärtusele Disabled (keelatud).
PCH LAN Controller
Lubab või keelab emaplaadi LAN-funktsiooni. (Vaikimisi: lubatud)
Kui soovite installida kolmanda osapoole lisandmooduli võrgukaardi emaplaadi LAN-i asemel, seadke see üksus väärtusele Disabled (keelatud).
Wake on LAN Enable
Lubab või keelab LAN-i kaudu äratamise funktsiooni. (Vaikimisi: lubatud)
High Precision Timer
Lubab või keelab High Precision Event Timer (HPET) operatsioonisüsteemis. (Vaikimisi: lubatud)
IOAPIC 24-119 Entries
Lubab või keelab selle funktsiooni. (Vaikimisi: lubatud)

(Note) See üksus on olemas ainult siis, kui installite protsessori, mis toetab seda funktsiooni. Lisateavet Intel^® protsessorite ainulaadsete funktsioonide kohta leiate Inteli veebisaidilt.

Toide

Platform Power Management
Võimaldab või keelab Active State Power Management funktsiooni (ASPM). (Vaikimisi: keelatud)
PEG ASPM
Võimaldab konfigureerida ASPM-i režiimi seadmele, mis on ühendatud CPU PEG-siiniga. Seda sätet saab konfigureerida ainult siis, kui Platform Power Management on seatud olekusse Enabled (Lubatud). (Vaikimisi: lubatud)
PCH ASPM
Võimaldab konfigureerida ASPM-i režiimi seadmele, mis on ühendatud kiibistiku PCI Expressi siiniga. Seda sätet saab konfigureerida ainult siis, kui Platform Power Management on seatud olekusse Enabled (Lubatud). (Vaikimisi: lubatud)
DMI ASPM
Võimaldab konfigureerida ASPM-i režiimi nii CPU poolel kui ka kiibistiku poolel DMI-lingis. Seda sätet saab konfigureerida ainult siis, kui Platform Power Management on seatud olekusse Enabled (Lubatud). (Vaikimisi: lubatud)

AC BACK
Määrab süsteemi oleku pärast toite taastumist vahelduvvoolu katkemise korral.

Always Off	Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi)
Always On	Süsteem lülitub vahelduvvoolu taastumisel sisse.
Memory	Süsteem naaseb vahelduvvoolu taastumisel oma viimasele teadaolevale ärkveloleku olekule.

Power On By Keyboard
Võimaldab süsteemi sisse lülitada PS/2 klaviatuuri äratusündmuse abil.
Märkus: selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.

Disabled	Keelab selle funktsiooni. (Vaikimisi)
Any Key	Süsteemi sisselülitamiseks vajutage suvalist klahvi.
Keyboard 98	Süsteemi sisselülitamiseks vajutage Windows 98 klaviatuuril nuppu POWER.
Password	Süsteemi sisselülitamiseks määrake parool, mis koosneb 1–5 tähemärgist.

Power On Password
Määrake parool, kui Power On By Keyboard on seatud olekusse Password.
Vajutage sellel üksusel <Enter> ja määrake kuni 5 tähemärgiga parool ning seejärel vajutage <Enter>, et see aktsepteerida. Süsteemi sisselülitamiseks sisestage parool ja vajutage <Enter>.
Märkus: parooli tühistamiseks vajutage sellel üksusel <Enter>. Kui küsitakse parooli, vajutage parooli sisestamata uuesti <Enter>, et parooli sätted kustutada.

Power On By Mouse
Võimaldab süsteemi sisse lülitada PS/2 hiire äratusündmuse abil.
Märkus: selle funktsiooni kasutamiseks on vaja ATX-toiteallikat, mis tagab +5VSB juhtmel vähemalt 1A.

Disabled	Keelab selle funktsiooni. (Vaikimisi)
Move	Süsteemi sisselülitamiseks liigutage hiirt.
Double Click	Süsteemi sisselülitamiseks topeltklõpsake hiire vasakut nuppu.

ErP
Määrab, kas süsteem peaks S5 (väljalülitatud) olekus tarbima minimaalselt energiat. (Vaikimisi: keelatud)
Märkus: kui see säte on seatud olekusse Enabled (Lubatud), pole järgmised funktsioonid saadaval: Resume by Alarm, PME-sündmuse äratus, hiirega sisselülitamine, klaviatuuriga sisselülitamine ja Wake on LAN.

Soft-Off by PWR-BTTN
Konfigureerib arvuti väljalülitamise viisi MS-DOS režiimis toitenupu abil.

Instant-Off	Vajutage toitenuppu ja süsteem lülitub kohe välja. (Vaikimisi)
Delay 4 Sec.	Süsteemi väljalülitamiseks vajutage ja hoidke toitenuppu 4 sekundit all. Kui toitenuppu vajutatakse vähem kui 4 sekundit, lülitub süsteem ooterežiimi.

Power Loading
Võimaldab või keelab koormuse simulatsiooni. Kui toiteallikas on madala koormusega, aktiveerub isekaitse, põhjustades selle väljalülitumise või rikke. Kui see juhtub, seadke see olekusse Enabled (Lubatud). Auto võimaldab BIOS-il seda sätet automaatselt konfigureerida. (Vaikimisi: Auto)
Resume by Alarm
Määrab, kas süsteem lülitatakse sisse soovitud ajal. (Vaikimisi: keelatud)
Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:
Wake up day: (Äratuspäev:) Lülitage süsteem sisse kindlal ajal igal päeval või kindlal päeval kuus.
Wake up hour/minute/second: (Äratustund/minut/sekund:) Määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
Märkus: selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi sätted olla tõhusad.
RC6(Render Standby)
Võimaldab teil määrata, kas lubada sisseehitatud graafikal lülituda ooterežiimi, et vähendada energiatarbimist. (Vaikimisi: lubatud)

Save & Exit

Save & Exit Setup
Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. Valige No (Ei) või vajutage <Esc>, et naasta BIOS-i seadistuse peamenüüsse.
Exit Without Saving
Vajutage sellel üksusel <Enter> ja valige Yes (Jah). See väljub BIOS-i seadistusest ilma CMOS-i salvestamata BIOS-i seadistuses tehtud muudatusi. Valige No (Ei) või vajutage <Esc>, et naasta BIOS-i seadistuse peamenüüsse.
Load Optimized Defaults
BIOS-i optimaalsete vaikesätete laadimiseks vajutage sellel üksusel <Enter> ja valige Yes (Jah). BIOS-i vaikesätted aitavad süsteemil optimaalselt töötada. Pärast BIOS-i värskendamist või CMOS-i väärtuste kustutamist laadige alati optimeeritud vaikesätted.
Boot Override
Võimaldab valida seadme, millest kohe käivitada. Vajutage <Enter> valitud seadmel ja valige kinnitamiseks Yes (Jah). Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
Save Profiles
See funktsioon võimaldab teil salvestada praegused BIOS-i sätted profiili. Saate luua kuni 8 profiili ja salvestada need kui Setup Profile 1 ~ Setup Profile 8. Lõpetamiseks vajutage <Enter>. Või saate valida Select File in HDD/FDD/USB (Vali fail HDD/FDD/USB-st), et salvestada profiil oma salvestusseadmesse.
Load Profiles
Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i sätted varem loodud profiilist, ilma et peaksite BIOS-i sätteid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel lõpetamiseks vajutage <Enter>. Saate valida Select File in HDD/FDD/USB (Vali fail HDD/FDD/USB-st), et sisestada varem loodud profiil oma salvestusseadmest või laadida BIOS-i automaatselt loodud profiil, näiteks taastades BIOS-i sätted viimastele sätetele, mis korralikult töötasid (viimane teadaolev hea kirje).

Draiverite installimine

Enne draiverite installimist installige kõigepealt operatsioonisüsteem. (Järgmistes juhistes kasutatakse näitena Windows 10 operatsioonisüsteemi.)
Pärast operatsioonisüsteemi installimist sisestage emaplaadi draiveriplaat optilisse draivi. Klõpsake ekraani paremas ülanurgas oleval teatel "Puudutage, et valida, mis selle kettaga juhtub" ja valige "Käivita Run.exe." (Või minge jaotisse Minu arvuti, topeltklõpsake optilisel draivil ja käivitage programm Run.exe.)

"Xpress Install" (Xpress Install) skannib teie süsteemi automaatselt ja loetleb seejärel kõik installimiseks soovitatavad draiverid. Võite klõpsata nuppu Xpress Install ja "Xpress Install" (Xpress Install) installib kõik valitud draiverid. Või klõpsake nooleikoonil , et installida vajalikud draiverid eraldi.
