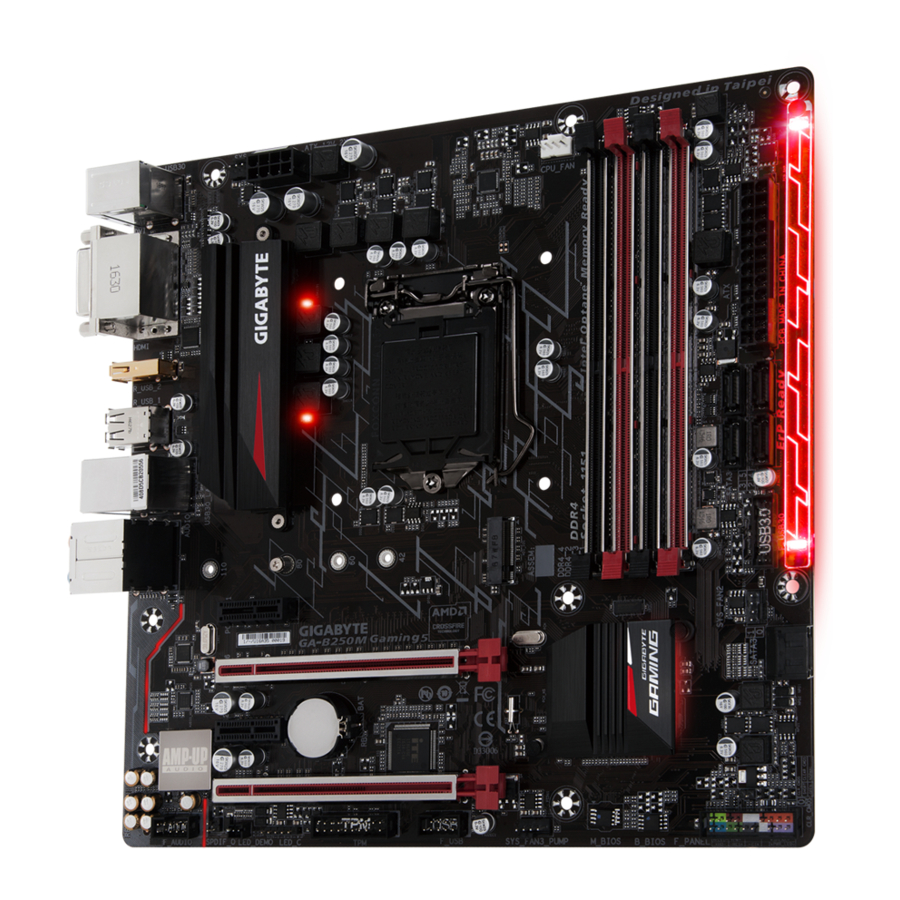

GIGABYTE GA-B250M-Gaming 5 - Mwongozo wa Ubao Mama

Kutambua Toleo la Ubao Mama Wako

Nambari ya toleo kwenye ubao mama wako inaonekana hivi: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha toleo la ubao mama ni 1.0. Angalia toleo la ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshaji, au unapotafuta maelezo ya kiufundi.

Mfano:

Mpangilio wa Ubao Mama

Yaliyomo Ndani ya Sanduku

• Ubao mama wa GA-B250M-Gaming
• Diski ya viendeshaji ya ubao mama
• Mwongozo wa Mtumiaji
• Kebo nne za SATA
• Kinga ya I/O

* Yaliyomo ndani ya sanduku hapo juu ni kwa marejeleo tu na vitu halisi vitategemea kifurushi cha bidhaa unachopata.
Yaliyomo ndani ya sanduku yanaweza kubadilika bila taarifa.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na mshtuko wa umeme tuli (ESD). Kabla ya ufungaji, soma kwa uangalifu mwongozo wa mtumiaji na ufuate taratibu hizi:

• Kabla ya ufungaji, hakikisha chasi inafaa kwa ubao mama.
• Kabla ya ufungaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Seriali) ya ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
• Ondoa umeme wa AC kila wakati kwa kuchomoa kamba ya umeme kutoka kwa plagi ya umeme kabla ya kufunga au kuondoa ubao mama au vipengele vingine vya vifaa.
• Unapounganisha vipengele vya vifaa kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
• Unaposhughulikia ubao mama, epuka kugusa njia zozote za chuma au viunganishi.
• Ni bora kuvaa mkanda wa kuzuia mshtuko wa umeme tuli (ESD) wakati wa kushughulikia vipengele vya kielektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna mkanda wa ESD, weka mikono yako kavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
• Kabla ya kufunga ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia umeme tuli.
• Kabla ya kuunganisha au kuchomoa kebo ya usambazaji wa umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
• Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
• Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya vifaa vyako vimeunganishwa.
• Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu kugusana na saketi ya ubao mama au vipengele vyake.
• Hakikisha hakuna skrubu zilizobaki au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
• Usiweke mfumo wa kompyuta kwenye uso usio sawa.
• Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevu.
• Kuwasha umeme wa kompyuta wakati wa mchakato wa ufungaji kunaweza kusababisha uharibifu wa mfumo vipengele pamoja na madhara ya kimwili kwa mtumiaji.
• Ikiwa huna uhakika kuhusu hatua zozote za ufungaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyethibitishwa.
• Ikiwa unatumia adapta, kebo ya umeme ya ziada, au kamba ya umeme, hakikisha unashauriana na maagizo yake ya ufungaji na/au ya kuweka msingi.

Vipimo vya Bidhaa

CPU	Usaidizi kwa vizazi vya 7 na 6 vya vichakataji vya Intel ® Core ™ i7/Intel ® Core ™ i5/Intel ® Core ™ i3/Intel ® Pentium ®/Intel ® Celeron ® katika kifurushi cha LGA1151 (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya usaidizi wa CPU.) Akiba ya L3 inatofautiana na CPU
Chipset	Intel ® B250 Express Chipset
Kumbukumbu (Memory)	Soketi 4 x DDR4 DIMM zinazosaidia hadi 64 GB ya kumbukumbu ya mfumo * Kutokana na kizuizi cha mfumo endeshi wa Windows 32-bit, wakati zaidi ya 4 GB ya kumbukumbu halisi imesakinishwa, ukubwa halisi wa kumbukumbu utakaoonyeshwa utakuwa chini ya ukubwa wa kumbukumbu halisi iliyosakinishwa. Usanifu wa kumbukumbu wa njia mbili (Dual channel memory architecture) Usaidizi kwa moduli za kumbukumbu za DDR4 2400/2133 MHz Usaidizi kwa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (hufanya kazi katika hali isiyo ya ECC) Usaidizi kwa moduli za kumbukumbu zisizo za ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi kwa moduli za kumbukumbu za Extreme Memory Profile (XMP) * Ili kusaidia kumbukumbu ya 2400 MHz au XMP, lazima usakinishe kichakataji cha kizazi cha 7. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu zinazosaidiwa na moduli za kumbukumbu za hivi karibuni.)
Picha za Ndani (Onboard Graphics)	Kichakataji cha Picha Jumuishi-Intel ® HD Graphics support: 1 x bandari ya DVI-D, inayosaidia azimio la juu zaidi la 1920x1200@60 Hz * Bandari ya DVI-D haisaidii muunganisho wa D-Sub kwa adapta. 1 x bandari ya HDMI, inayosaidia azimio la juu zaidi la 4096x2160@24 Hz * Usaidizi kwa toleo la HDMI 1.4. Kiwango cha juu cha kumbukumbu iliyoshirikiwa cha 1 GB
Sauti (Audio)	Kodeki ya Realtek ® ALC1220 Sauti ya Ubora wa Juu (High Definition Audio) Njia 2/4/5.1/7.1 Usaidizi kwa S/PDIF Out
LAN	Chipu ya Intel ® GbE LAN (10/100/1000 Mbit)
Nafasi za Upanuzi (Expansion Slots)	1 x nafasi ya PCI Express x16, inayoendesha kwa x16 (PCIEX16) * Kwa utendaji bora, ikiwa kadi moja tu ya picha ya PCI Express itasakinishwa, hakikisha kuisakikisha kwenye nafasi ya PCIEX16. 1 x nafasi ya PCI Express x16, inayoendesha kwa x4 (PCIEX4) Nafasi 2 x PCI Express x1 (Nafasi zote za PCI Express zinafuata kiwango cha PCI Express 3.0.)
Teknolojia ya Picha Nyingi (Multi-Graphics Technology)	Usaidizi kwa teknolojia za AMD Quad-GPU CrossFireX ™ na 2-Way AMD CrossFire ™
Kiolesura cha Hifadhi (Storage Interface)	Chipset: Kiunganishi 1 x M.2 (Soketi 3, ufunguo wa M, aina ya 2242/2260/2280/22110 SATA na Usaidizi wa PCIe x4/x2 SSD) Viunganishi 6 x SATA 6Gb/s * Rejelea "Viunganishi vya Ndani," kwa arifa za usakinishaji kwa viunganishi vya M.2 na SATA.
USB	Chipset: Bandari 6 x USB 3.1 Gen 1 (bandari 4 kwenye paneli ya nyuma, bandari 2 zinapatikana kupitia kichwa cha ndani cha USB) Bandari 5 x USB 2.0/1.1 (bandari 3 kwenye paneli ya nyuma, bandari 2 zinapatikana kupitia kichwa cha ndani cha USB)
Viunganishi vya Ndani (Internal Connectors)	Kiunganishi kikuu cha nguvu cha 1 x 24-pin ATX Kiunganishi cha nguvu cha 1 x 8-pin ATX 12V Kiunganishi cha 1 x M.2 Socket 3 Viunganishi 6 x SATA 6Gb/s Kichwa cha feni cha 1 x CPU Vichwa vya feni vya mfumo 2 x Kichwa cha pampu ya kupoza maji/feni ya mfumo 1 x Kichwa cha paneli ya mbele 1 x Kichwa cha sauti cha paneli ya mbele 1 x Kichwa cha 1 x USB 3.1 Gen 1 Kichwa cha 1 x USB 2.0/1.1 Kichwa cha 1 x S/PDIF Out Kichwa cha 1 x Trusted Platform Module (TPM) Kichwa cha kebo ya upanuzi ya 1 x RGB (RGBW) LED strip Kirukaji cha 1 x Clear CMOS
Viunganishi vya Paneli ya Nyuma (Back Panel Connectors)	Bandari ya kibodi/panya ya 1 x PS/2 Bandari ya 1 x DVI-D Bandari ya 1 x HDMI Bandari 4 x USB 3.1 Gen 1 Bandari 3 x USB 2.0/1.1 Bandari ya 1 x RJ-45 Kiunganishi cha 1 x optical S/PDIF Out Jeki 5 x za sauti (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
Kidhibiti cha I/O (I/O Controller)	Chipu ya Kidhibiti ya iTE ® I/O
Kifuatiliaji cha Vifaa (Hardware Monitor)	Ugunduzi wa voltage Ugunduzi wa halijoto Ugunduzi wa kasi ya feni Onyo la kupita kiasi kwa joto Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Iwapo kazi ya udhibiti wa kasi ya feni (pampu) inasaidiwa itategemea feni (pampu) unayoisakinisha.
BIOS	Flash ya 2 x 64 Mbit Matumizi ya AMI UEFI BIOS yenye leseni Usaidizi kwa DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Vipengele vya Kipekee (Unique Features)	Usaidizi kwa APP Center * Programu zinazopatikana katika APP Center zinaweza kutofautiana kulingana na modeli ya ubao mama. Kazi zinazosaidiwa za kila programu zinaweza pia kutofautiana kulingana na vipimo vya ubao mama. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Usaidizi kwa 3TB+ Unlock Usaidizi kwa Q-Flash Usaidizi kwa Xpress Install
Programu Iliyojumuishwa (Bundled Software)	Norton ® Internet Security (toleo la OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Mfumo Endeshi (Operating System)	Usaidizi kwa Windows 10/8.1 64-bit Usaidizi kwa Windows 7 32-bit/64-bit * Mifumo endeshi inayosaidiwa inaweza kutofautiana kulingana na modeli yako ya kichakataji. * Tafadhali pakua "Windows USB Installation Tool" kutoka kwa tovuti ya GIGABYTE na uisakinishe kabla ya kusakinisha Windows 7.
Kipengele cha Fomu (Form Factor)	Kipengele cha Fomu cha Micro ATX; 24.4cm x 24.4cm

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na habari inayohusiana na bidhaa bila taarifa ya awali.

Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD, na vifaa vya M.2.

Tafadhali tembelea ukurasa wa Support\Utility List kwenye tovuti ya GIGABYTE ili kupakua toleo la hivi karibuni la programu.

Kusakinisha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

• Hakikisha ubao mama unaunga mkono CPU. (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi karibuni ya CPU zinazoungwa mkono.)
• Daima zima kompyuta na ondoa kamba ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa vifaa.
• Tafuta pini namba moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya. (Au unaweza kupata notch pande zote mbili za CPU na funguo za mpangilio kwenye soketi ya CPU.)
• Paka safu nyembamba na hata ya grisi ya joto kwenye uso wa CPU.
• Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kali na uharibifu wa CPU unaweza kutokea.
• Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo yawekwe zaidi ya vipimo vya vifaa kwani hayakidhi mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya vifaa vyako ikiwa ni pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, nk.

Kusakinisha CPU

Tafuta funguo za mpangilio kwenye soketi ya CPU ya ubao mama na notch kwenye CPU.

Usiondoe kifuniko cha soketi ya CPU kabla ya kuingiza CPU. Inaweza kujitokeza kutoka kwenye sahani ya mzigo kiotomatiki wakati wa mchakato wa kuunganisha tena lever baada ya kuingiza CPU.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa vifaa.

Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

• Hakikisha ubao mama unaunga mkono kumbukumbu. Inapendekezwa kwamba kumbukumbu ya aina moja uwezo, chapa, kasi, na chips itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za hivi karibuni za kumbukumbu zinazoungwa mkono na moduli za kumbukumbu.)
• Daima zima kompyuta na ondoa kamba ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa vifaa.
• Moduli za kumbukumbu zina muundo usio na makosa. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja tu. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu wa Dual Channel

Ubao mama huu hutoa soketi nne za kumbukumbu na unaunga mkono Teknolojia ya Dual Channel. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Dual Channel kutaongeza mara mbili upana wa kumbukumbu asili.

Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:

Chaneli A: DDR4_2, DDR4_4
Chaneli B: DDR4_1, DDR4_3

Jedwali la Usanidi wa Kumbukumbu la Dual Channel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Moduli 2	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Upande Mmoja, DS=Upande Mbili, "- -"=Hakuna Kumbukumbu)

Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika modi ya Dual Channel.

1. Modi ya Dual Channel haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
2. Wakati wa kuwezesha modi ya Dual Channel na moduli mbili au nne za kumbukumbu, inashauriwa kwamba kumbukumbu ya uwezo sawa, chapa, kasi, na chips itumike.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

• Hakikisha ubao mama unaunga mkono kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
• Daima zima kompyuta na ondoa kamba ya umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa vifaa.

Viunganishi vya Paneli ya Nyuma

1. Bandari ya Kibodi/Panya ya PS/2
   Tumia bandari hii kuunganisha panya au kibodi ya PS/2.
2. Bandari ya USB 3.1 Gen 1
   Bandari ya USB 3.1 Gen 1 inaunga mkono vipimo vya USB 3.1 Gen 1 na inaendana na vipimo vya USB 2.0. Unaweza kuunganisha USB DAC kwenye bandari hii au kutumia bandari hii kwa vifaa vya USB.
3. Bandari ya DVI-D^(Kumbuka)
   Bandari ya DVI-D inatii vipimo vya DVI-D na inaunga mkono azimio la juu la 1920x1200@60 Hz (azimio halisi linaloungwa mkono linategemea kifuatilia kinachotumiwa). Unganisha kifuatilia kinachounga mkono muunganisho wa DVI-D kwenye bandari hii.
4. Bandari ya HDMI
   Bandari ya HDMI inatii HDCP na inaunga mkono fomati za Dolby TrueHD na DTS HD Master Audio. Pia inaunga mkono hadi pato la sauti la 192KHz/16bit 8-channel LPCM. Unaweza kutumia bandari hii kuunganisha kifuatilia chako kinachounga mkono HDMI. Azimio la juu linaloungwa mkono ni 4096x2160@24 Hz, lakini azimio halisi linaloungwa mkono linategemea kifuatilia kinachotumiwa.

   Baada ya kusakinisha kifaa cha HDMI, hakikisha umeweka kifaa chaguo-msingi cha kucheza sauti kuwa HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
5. Bandari ya USB 2.0/1.1
   Bandari ya USB inaunga mkono vipimo vya USB 2.0/1.1. Tumia bandari hii kwa vifaa vya USB. Unaweza kuunganisha USB DAC kwenye bandari hii au kutumia bandari hii kwa vifaa vya USB.
6. Bandari ya USB 2.0/1.1
   Bandari ya USB inaunga mkono vipimo vya USB 2.0/1.1. Tumia bandari hii kwa vifaa vya USB.
7. Bandari ya RJ-45 LAN
   Bandari ya Gigabit Ethernet LAN hutoa muunganisho wa Intaneti kwa kiwango cha data cha hadi 1 Gbps. Ifuatayo inaelezea hali za LED za bandari ya LAN.

   LED ya Muunganisho/Kasi:

   Hali	Maelezo
   Chungwa	Kiwango cha data cha 1 Gbps
   Kijani	Kiwango cha data cha 100 Mbps
   Imezimwa	Kiwango cha data cha 10 Mbps

   LED ya Shughuli:

   Hali	Maelezo
   Inamulika	Usambazaji au upokeaji wa data unafanyika
   Imewashwa	Hakuna usambazaji au upokeaji wa data unaofanyika

8. Bandari ya USB 3.1 Gen 1
   Bandari ya USB 3.1 Gen 1 inaunga mkono vipimo vya USB 3.1 Gen 1 na inaendana na vipimo vya USB 2.0. Tumia bandari hii kwa vifaa vya USB.

(Kumbuka) Bandari ya DVI-D haiungi mkono muunganisho wa D-Sub kwa adapta.

9. Pato la Spika ya Kati/Subwoofer
   Tumia jeki hii ya sauti kuunganisha spika za kati/subwoofer katika usanidi wa sauti wa chaneli 5.1/7.1.
10. Pato la Spika ya Nyuma
    Jeki hii inaweza kutumika kuunganisha spika za nyuma katika usanidi wa sauti wa chaneli 4/5.1/7.1.
11. Kiunganishi cha Pato la Optical S/PDIF
    Kiunganishi hiki hutoa pato la sauti ya dijitali kwa mfumo wa sauti wa nje unaounga mkono sauti ya dijitali ya optical. Kabla ya kutumia kipengele hiki, hakikisha kwamba mfumo wako wa sauti hutoa kiunganishi cha kuingiza sauti ya dijitali ya optical.
12. Ingizo la Line
    Jeki ya ingizo la line. Tumia jeki hii ya sauti kwa vifaa vya ingizo la line kama vile kiendeshi cha optical, walkman, n.k.
13. Pato la Line
    Tumia jeki hii ya sauti kwa vipokea sauti au spika za chaneli 2. Jeki hii inaweza kutumika kuunganisha spika za mbele katika usanidi wa sauti wa chaneli 4/5.1/7.1.
14. Ingizo la Maikrofoni
    Jeki ya ingizo la maikrofoni.

Ikiwa unataka kusakinisha Spika ya Upande, unahitaji kubadilisha jeki ya Ingizo la Line au Ingizo la Maikrofoni kuwa Pato la Spika ya Upande kupitia kiendeshi cha sauti. Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.

•
  Wakati wa kuondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kutoka kwenye ubao mama.
• Wakati wa kuondoa kebo, ivute moja kwa moja kutoka kwenye kiunganishi. Usitikise upande kwa upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

Viunganishi vya Ndani

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

• Kwanza hakikisha vifaa vyako vinafuata viunganishi unavyotaka kuunganisha.
• Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ili kuzuia uharibifu wa vifaa.
• Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

ATX_12V_2X4/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi cha Nguvu Kuu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa umeme unaweza kusambaza nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, hakikisha kwanza usambazaji wa umeme umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa umeme kwenye kiunganishi cha nguvu katika mwelekeo sahihi. Kiunganishi cha nguvu cha 12V husambaza nguvu hasa kwa CPU. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa umeme ambao unaweza kuhimili matumizi ya nguvu nyingi utumike (500W au zaidi). Ikiwa usambazaji wa umeme unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usiobootable.

ATX_12V_2X4:

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pin 12V pekee)	5	+12V (Kwa 2x4-pin 12V pekee)
2	GND (Kwa 2x4-pin 12V pekee)	6	+12V (Kwa 2x4-pin 12V pekee)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa 2x12-pin ATX pekee)	23	+5V (Kwa 2x12-pin ATX pekee)
12	3.3V (Kwa 2x12-pin ATX pekee)	24	GND (Kwa 2x12-pin ATX pekee)

CPU_FAN/SYS_FAN1/2 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao mama huu ni 4-pin. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Kazi ya kudhibiti kasi inahitaji matumizi ya feni na muundo wa kudhibiti kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi.

CPU_FAN/SYS_FAN1

SYS_FAN2

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Sense
4	Udhibiti wa Kasi ya PWM

•
  Hakikisha umeunganisha kebo za feni kwenye vichwa vya feni ili kuzuia CPU yako na mfumo kutoka kupata joto kali. Joto kali linaweza kusababisha uharibifu kwa CPU au mfumo unaweza kuning'inia.
• Vichwa hivi vya feni si vizuizi vya jumper vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

SYS_FAN3_PUMP (Kichwa cha Feni ya Mfumo/Pampu ya Kupoza Maji)
Kichwa cha feni/pampu ni 4-pin na kina muundo usio na ujinga wa kuingiza. Vichwa vingi vya feni vina muundo usio na ujinga wa kuingiza. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya mweusi wa kiunganishi ni waya wa ardhini). Kazi ya kudhibiti kasi inahitaji matumizi ya feni na muundo wa kudhibiti kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa kuwa feni ya mfumo iwekwe ndani ya chasi. Kichwa pia hutoa udhibiti wa kasi kwa pampu ya kupoza maji, rejelea Sura ya "BIOS Setup," "M.I.T.," kwa habari zaidi

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Sense
4	Udhibiti wa Kasi ya PWM

SATA3 0/1/2/3/4/5 (Viunganishi vya SATA 6Gb/s)
Viunganishi vya SATA vinafuata kiwango cha SATA 6Gb/s na vinaendana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA.

Nambari ya Pini	Ufafanuzi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Ili kuwezesha hot-plugging kwa bandari za SATA, rejelea Sura ya "BIOS Setup," "Peripherals\SATA And RST Configuration," kwa habari zaidi.

BAT (Betri)
Betri hutoa nguvu ili kuweka maadili (kama vile usanidi wa BIOS, tarehe, na habari ya saa) kwenye CMOS wakati kompyuta imezimwa. Badilisha betri wakati voltage ya betri inapungua hadi kiwango cha chini, au maadili ya CMOS yanaweza kuwa si sahihi au yanaweza kupotea.

Unaweza kufuta maadili ya CMOS kwa kuondoa betri:

1. Zima kompyuta yako na uchomoe kamba ya umeme.
2. Ondoa betri kwa upole kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuzifanya ziwe fupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka kamba ya umeme na uwashe tena kompyuta yako.

•
  Daima zima kompyuta yako na uchomoe kamba ya umeme kabla ya kubadilisha betri.
• Badilisha betri na inayolingana. Hatari ya mlipuko ikiwa betri itabadilishwa na mfano usio sahihi.
• Wasiliana na mahali pa ununuzi au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au hauna uhakika kuhusu mfano wa betri.
• Unaposakinisha betri, angalia mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
• Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

SPDIF_O (Kichwa cha S/PDIF Out)
Kichwa hiki kinaauni S/PDIF Out ya dijitali na huunganisha kebo ya sauti ya dijitali ya S/PDIF (iliyotolewa na kadi za upanuzi) kwa pato la sauti ya dijitali kutoka kwa ubao mama wako hadi kadi fulani za upanuzi kama vile kadi za picha na kadi za sauti. Kwa mfano, kadi zingine za picha zinaweza kuhitaji utumie kebo ya sauti ya dijitali ya S/PDIF kwa pato la sauti ya dijitali kutoka kwa ubao mama wako hadi kadi yako ya picha ikiwa unataka kuunganisha onyesho la HDMI kwenye kadi ya picha na uwe na pato la sauti ya dijitali kutoka kwa onyesho la HDMI kwa wakati mmoja. Kwa habari kuhusu kuunganisha kebo ya sauti ya dijitali ya S/PDIF, soma kwa uangalifu mwongozo wa kadi yako ya upanuzi.

Nambari ya Pini	Ufafanuzi
1	SPDIFO
2	GND

M2Q_32G (Kiunganishi cha Soketi 3 cha M.2)
Kiunganishi cha M.2 kinaauni M.2 SATA SSDs na M.2 PCIe SSDs.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi M.2 SSD kwenye kiunganishi cha M.2.

Hatua ya 1:
Tumia bisibisi kufungua skrubu na nati kutoka kwa ubao mama. Tafuta shimo sahihi la kupachika kwa M.2 SSD itakayosakinishwa na kisha ufunge nati kwanza.

Hatua ya 2:
Telezesha M.2 SSD kwenye kiunganishi kwa pembe.

Hatua ya 3:
Bonyeza M.2 SSD chini na kisha uilinde kwa skrubu.

Chagua shimo sahihi kwa M.2 SSD itakayosakinishwa na ufunge tena skrubu na nati.

Notisi za Usakinishaji kwa Viunganishi vya M2Q_32G na SATA:
Kutokana na idadi ndogo ya njia zinazotolewa na Chipset, upatikanaji wa viunganishi vya SATA unaweza kuathiriwa na aina ya kifaa kilichosakinishwa kwenye kiunganishi cha M2Q_32G. Kiunganishi cha M2Q_32G kinashiriki bandwidth na kiunganishi cha SATA3 5. Rejelea jedwali lifuatalo kwa maelezo.

Aina ya M.2 SSD/Kiunganishi	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Hakuna M.2 SSD Iliyosakinishwa

: Inapatikana,
: Haipatikani

F_PANEL (Kichwa cha Paneli ya Mbele)
Unganisha swichi ya nguvu, swichi ya kuweka upya, spika, swichi/sensor ya kuingilia kwenye chasi na kiashiria cha hali ya mfumo kwenye chasi kwenye kichwa hiki kulingana na migao ya pini hapa chini. Zingatia pini chanya na hasi kabla ya kuunganisha nyaya.

• PLED/PWR_LED (LED ya Nguvu, Njano/Zambarau):
  Inaunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasi. LED huwashwa wakati mfumo unafanya kazi. LED huzimika wakati mfumo uko katika hali ya kulala ya S3/S4 au umezimwa (S5).

Hali ya Mfumo	LED
S0	Imewashwa
S3/S4/S5	Imezimwa

• PW (Swichi ya Nguvu, Nyekundu):
  Inaunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nguvu (rejelea Sura ya "Usanidi wa BIOS," "Nguvu," kwa habari zaidi).
• SPEAK (Spika, Chungwa):
  Inaunganisha kwenye spika kwenye paneli ya mbele ya chasi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo litakalotambuliwa wakati wa uanzishaji wa mfumo.
• HD (LED ya Shughuli ya Hifadhi Ngumu, Bluu):
  Inaunganisha kwenye LED ya shughuli ya hifadhi ngumu kwenye paneli ya mbele ya chasi. LED huwashwa wakati hifadhi ngumu inasoma au kuandika data.
• RES (Swichi ya Kuweka Upya, Kijani):
  Inaunganisha kwenye swichi ya kuweka upya kwenye paneli ya mbele ya chasi. Bonyeza swichi ya kuweka upya ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
• CI (Kichwa cha Kuingilia Chasi, Kijivu):
  Inaunganisha kwenye swichi/sensor ya kuingilia chasi kwenye chasi ambayo inaweza kugundua ikiwa kifuniko cha chasi kimeondolewa. Kitendaji hiki kinahitaji chasi yenye swichi/sensor ya kuingilia chasi.
• NC (Chungwa): Hakuna Muunganisho.

Ubunifu wa paneli ya mbele unaweza kutofautiana na chasi. Moduli ya paneli ya mbele hasa ina swichi ya nguvu, swichi ya kuweka upya, LED ya nguvu, LED ya shughuli ya hifadhi ngumu, spika na nk. Unapounganisha moduli yako ya paneli ya mbele ya chasi kwenye kichwa hiki, hakikisha migao ya waya na migao ya pini inalingana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Intel High Definition (HD) na sauti ya AC'97. Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasi kwenye kichwa hiki. Hakikisha migao ya waya ya kiunganishi cha moduli inalingana na migao ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kushindwa kufanya kazi au hata kukiharibu.

Kwa Sauti ya HD ya Paneli ya Mbele:

Nambari ya Pini	Ufafanuzi
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Hakuna Pini
9	LINE2_L
10	Sense

Kwa Sauti ya AC'97 ya Paneli ya Mbele:

Nambari ya Pini	Ufafanuzi
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Hakuna Pini
9	Line Out (L)
10	NC

•
  Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya HD kwa chaguo-msingi.
• Ishara za sauti zitakuwepo kwenye miunganisho ya sauti ya paneli ya mbele na ya nyuma kwa wakati mmoja.
• Baadhi ya chasi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi vilivyotenganishwa kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migao tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasi.

F_USB30 (Kichwa cha USB 3.1 Gen 1)
Kichwa kinatii vipimo vya USB 3.1 Gen 1 na USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa ununuzi wa paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.1 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Hakuna Pini

F_USB (Kichwa cha USB 2.0/1.1)
Kichwa kinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia bracket ya hiari ya USB. Kwa ununuzi wa bracket ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	Nguvu (5V)	6	USB DY+
2	Nguvu (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Hakuna Pini
5	USB DX+	10	NC

•
  Usichomeke kebo ya bracket ya IEEE 1394 (2x5-pin) kwenye kichwa cha USB 2.0/1.1.
• Kabla ya kusakinisha bracket ya USB, hakikisha umezima kompyuta yako na umechomoa kamba ya nguvu kutoka kwenye plagi ya umeme ili kuzuia uharibifu wa bracket ya USB.

TPM (Kichwa cha Moduli ya Jukwaa Inayoaminika)
Unaweza kuunganisha TPM (Trusted Platform Module) kwenye kichwa hiki.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Hakuna Pini	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jampa ya Futa CMOS)
Tumia jampa hii kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

Fungua: Kawaida

Fupi: Futa Thamani za CMOS

•
  Daima zima kompyuta yako na uondoe kamba ya umeme kutoka kwa plagi ya umeme kabla ya kufuta thamani za CMOS.
• Baada ya kuwasha upya mfumo, nenda kwenye BIOS Setup ili kupakia chaguo-msingi za kiwandani (chagua Load Optimized Defaults) au usanidi mwenyewe mipangilio ya BIOS (rejelea Sura ya "BIOS Setup," kwa usanidi wa BIOS).

LED_C (RGB (RGBW) LED Strip Extension Cable Header)
Header inaweza kutumika kuunganisha kawaida 5050 RGB (RGBW) LED strip (12V/G/R/B/W), na kiwango cha juu cha nguvu cha 2A (12V) na urefu wa juu wa 2m.

Nambari ya Pini.	Ufafanuzi
1	12V
2	G
3	R
4	B
5	W

Unganisha ncha moja ya kebo ya upanuzi ya RGB (RGBW) LED strip kwenye header na ncha nyingine kwenye RGB (RGBW) LED strip yako. Waya nyeusi (iliyowekwa alama na pembetatu kwenye plagi) ya kebo ya upanuzi lazima iunganishwe kwenye Pini 1 (12V) ya header hii. Pini ya 12V (iliyowekwa alama na mshale) kwenye ncha nyingine ya kebo ya upanuzi lazima ilingane na 12V ya LED strip. Kuwa mwangalifu na mwelekeo wa uunganisho wa LED strip; uunganisho usio sahihi unaweza kusababisha uharibifu wa LED strip.

Kwa jinsi ya kuwasha/kuzima taa za RGB (RGBW) LED strip, rejelea maagizo katika Sura ya "BIOS Setup."

Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa kamba ya umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa vifaa.

Usanidi wa BIOS

BIOS (Mfumo Msingi wa Uingizaji na Utoaji) hurekodi parameta za maunzi ya mfumo katika CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kibinafsi la Kuwasha (POST) wakati wa kuanzisha mfumo, kuhifadhi parameta za mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inaruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo.
Umeme unapozimwa, betri kwenye ubao mama hutoa nguvu muhimu kwa CMOS ili kuweka thamani za usanidi katika CMOS. Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST wakati umeme umewashwa. Ili kuboresha BIOS, tumia GIGABYTE Q-Flash au huduma ya BIOS.

• Q-Flash inaruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
• BIOS ni huduma inayotegemea Windows ambayo hutafuta na kupakua toleo jipya zaidi la BIOS kutoka kwenye mtandao na kusasisha BIOS.

•
  Kwa sababu kuwaka kwa BIOS kunaweza kuwa hatari, ikiwa haupati matatizo yoyote unapotumia toleo la sasa la BIOS, inashauriwa usiwake BIOS. Ili kuwaka BIOS, fanya hivyo kwa tahadhari. Kuwaka kwa BIOS isivyofaa kunaweza kusababisha mfumo kufanya kazi vibaya.
• Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji) ili kuzuia ukosefu wa utulivu wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Ikiwa hii itatokea, jaribu kufuta thamani za CMOS na kuweka upya ubao kwa thamani chaguo-msingi. (Rejelea sehemu ya "Pakia Chaguo-msingi Zilizoboreshwa" katika sura hii au utangulizi wa jumper ya betri/futa CMOS katika Sura ya Usakinishaji wa Vifaa kwa jinsi ya kufuta thamani za CMOS.)

Skrini ya Kuanzisha

Skrini ifuatayo ya nembo ya kuanzisha itaonekana wakati kompyuta inawasha. (Mfano wa Toleo la BIOS: D3)

Kuna aina mbili tofauti za BIOS kama ifuatavyo na unaweza kutumia kitufe cha <F2> kubadili kati ya aina hizo mbili. Aina ya Usanidi wa Kawaida hutoa mipangilio ya kina ya BIOS. Unaweza kubonyeza vitufe vya mishale kwenye kibodi yako ili kusogea kati ya vipengee na ubonyeze <Enter> ili kukubali au kuingia kwenye menyu ndogo. Au unaweza kutumia kipanya chako kuchagua kipengee unachotaka. Aina Rahisi inaruhusu watumiaji kutazama haraka maelezo yao ya sasa ya mfumo au kufanya marekebisho kwa utendaji bora. Katika Aina Rahisi, unaweza kutumia kipanya chako kusogea kupitia vipengee vya usanidi.

•
  Wakati mfumo hauko imara kama kawaida, chagua kipengee cha Pakia Chaguo-msingi Zilizoboreshwa ili kuweka mfumo wako kwa chaguo-msingi zake.
• Menyu za Usanidi wa BIOS zilizoelezwa katika sura hii ni za marejeleo tu na zinaweza kutofautiana kwa toleo la BIOS.

M.I.T.

Iwapo mfumo utafanya kazi kwa uthabiti na mipangilio ya overclock/overvoltage uliyofanya inategemea usanidi wako mkuu wa mfumo. Kufanya overclock/overvoltage vibaya kunaweza kusababisha uharibifu kwa CPU, chipset, au kumbukumbu na kupunguza maisha muhimu ya vipengele hivi. Ukurasa huu ni kwa watumiaji wa hali ya juu pekee na tunapendekeza usibadilishe mipangilio chaguo-msingi ili kuzuia uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. (Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, futa thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.)

• Mipangilio ya Juu ya Marudio (Advanced Frequency Settings)
  • Thamani ya Saa ya Mwenyeji (Host Clock Value)
    Huonyesha marudio ya sasa ya uendeshaji ya Saa ya Mwenyeji.
  • Uwiano wa Kipande cha Picha (Graphics Slice Ratio) ^(Kumbuka)
    Hukuruhusu kuweka Uwiano wa Kipande cha Picha.
  • Uwiano wa Picha Usio na Kipande (Graphics UnSlice Ratio) ^(Kumbuka)
    Hukuruhusu kuweka Uwiano wa Picha Usio na Kipande.
  • Uwiano wa Saa ya CPU (CPU Clock Ratio)
    Hukuruhusu kubadilisha uwiano wa saa kwa CPU iliyosakinishwa. Masafa yanayoweza kurekebishwa yanategemea CPU iliyosakinishwa.
  • Marudio ya CPU (CPU Frequency)
    Huonyesha marudio ya sasa ya uendeshaji ya CPU.
• Mipangilio ya Juu ya Msingi wa CPU (Advanced CPU Core Settings)
  • Uwiano wa Saa ya CPU, Marudio ya CPU (CPU Clock Ratio, CPU Frequency)
    Mipangilio iliyo hapo juu inalingana na ile iliyo chini ya vipengee sawa kwenye menyu ya Mipangilio ya Juu ya Marudio (Advanced Frequency Settings).
  • AVX Offset ^(Kumbuka)
    AVX offset ni offset hasi ya uwiano wa AVX.

(Kumbuka) Kipengee hiki kipo tu unaposakinisha CPU ambayo inasaidia kipengele hiki. Kwa habari zaidi kuhusu vipengele vya kipekee vya Intel^® CPUs, tafadhali tembelea tovuti ya Intel.

• Uwiano wa Uncore (Uncore Ratio)
  Hukuruhusu kuweka uwiano wa CPU Uncore. Masafa yanayoweza kurekebishwa yanategemea CPU inayotumika.
• Marudio ya Uncore (Uncore Frequency)
  Huonyesha marudio ya sasa ya CPU Uncore.
• Ubatilishaji wa Uwiano wa CPU Flex (CPU Flex Ratio Override)
  Huwezesha au kulemaza Uwiano wa CPU Flex. Uwiano wa juu zaidi wa saa ya CPU utategemea thamani ya Mipangilio ya Uwiano wa CPU Flex (CPU Flex Ratio Settings) ikiwa Uwiano wa Saa ya CPU (CPU Clock Ratio) umewekwa kuwa Auto (Otomatiki). (Chaguo-msingi: Imelemazwa)
• Mipangilio ya Uwiano wa CPU Flex (CPU Flex Ratio Settings)
  Hukuruhusu kuweka Uwiano wa CPU Flex. Masafa yanayoweza kurekebishwa yanaweza kutofautiana kulingana na CPU.
• Teknolojia ya Intel(R) Turbo Boost (Intel(R) Turbo Boost Technology) ^(Kumbuka)
  Hukuruhusu kuamua ikiwa utawezesha teknolojia ya Intel ® CPU Turbo Boost. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Uwiano wa Turbo (Turbo Ratio) ^(Kumbuka)
  Hukuruhusu kuweka uwiano wa CPU Turbo kwa idadi tofauti ya cores zinazotumika. Auto (Otomatiki) huweka uwiano wa CPU Turbo kulingana na vipimo vya CPU. (Chaguo-msingi: Auto (Otomatiki))
• Kikomo cha Nguvu TDP (Wati) / Muda wa Kikomo cha Nguvu (Power Limit TDP (Watts) / Power Limit Time)
  Hukuruhusu kuweka kikomo cha nguvu kwa modi ya CPU Turbo na muda unaochukua kufanya kazi kwa kikomo cha nguvu kilichoainishwa. Ikiwa thamani iliyoainishwa imezidi, CPU itapunguza kiotomatiki marudio ya msingi ili kupunguza nguvu. Auto (Otomatiki) huweka kikomo cha nguvu kulingana na vipimo vya CPU. (Chaguo-msingi: Auto (Otomatiki))
• Kikomo cha Sasa cha Msingi (Ampea) (Core Current Limit (Amps))
  Hukuruhusu kuweka kikomo cha sasa kwa modi ya CPU Turbo. Wakati mkondo wa CPU unazidi kikomo cha sasa kilichoainishwa, CPU itapunguza kiotomatiki marudio ya msingi ili kupunguza mkondo. Auto (Otomatiki) huweka kikomo cha nguvu kulingana na vipimo vya CPU. (Chaguo-msingi: Auto (Otomatiki))
• Nambari ya Cores za CPU Zimewezeshwa (Kumbuka) (No. of CPU Cores Enabled (Note))
  Hukuruhusu kuchagua idadi ya cores za CPU za kuwezesha katika Intel ® CPU ya msingi nyingi (idadi ya cores za CPU inaweza kutofautiana kulingana na CPU). Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Teknolojia ya Hyper-Threading (Kumbuka) (Hyper-Threading Technology (Note))
  Hukuruhusu kuamua ikiwa utawezesha teknolojia ya nyuzi nyingi wakati wa kutumia Intel inasaidia kazi hii. Kipengele hiki hufanya kazi tu kwa mifumo ya uendeshaji ambayo inasaidia modi ya vichakataji vingi. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Teknolojia ya Intel(R) Speed Shift (Intel® Speed Shift Technology) ^(Kumbuka)
  Huwezesha au kulemaza Teknolojia ya Intel^® Speed Shift. Kuwezesha kipengele hiki huruhusu kichakataji kuongeza marudio yake ya uendeshaji haraka zaidi na kisha kuboresha mwitikio wa mfumo. (Chaguo-msingi: Imelemazwa)
• Simamisho Lililoimarishwa la CPU (C1E) ^(Kumbuka) (CPU Enhanced Halt (C1E))
  Huwezesha au kulemaza kazi ya Intel ® CPU Enhanced Halt (C1E), kazi ya kuokoa nishati ya CPU katika hali ya kusimamisha mfumo. Ikiwezeshwa, marudio ya msingi ya CPU na voltage itapunguzwa wakati wa hali ya kusimamisha mfumo ili kupunguza matumizi ya nguvu. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Usaidizi wa Hali ya C3 ^(Kumbuka) (C3 State Support)
  Hukuruhusu kuamua ikiwa utaruhusu CPU kuingia modi ya C3 katika hali ya kusimamisha mfumo. Ikiwezeshwa, marudio ya msingi ya CPU na voltage itapunguzwa wakati wa hali ya kusimamisha mfumo ili kupunguza matumizi ya nguvu. Hali ya C3 ni hali iliyoimarishwa zaidi ya kuokoa nishati kuliko C1. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))

(Kumbuka) Kipengee hiki kipo tu unaposakinisha CPU ambayo inasaidia kipengele hiki. Kwa habari zaidi kuhusu vipengele vya kipekee vya Intel^® CPUs, tafadhali tembelea tovuti ya Intel.

• Usaidizi wa Hali ya C6/C7 ^{(Kumbuka 1)} (C6/C7 State Support)
  Hukuruhusu kuamua ikiwa utaruhusu CPU kuingia modi ya C6/C7 katika hali ya kusimamisha mfumo. Ikiwezeshwa, marudio ya msingi ya CPU na voltage itapunguzwa wakati wa hali ya kusimamisha mfumo ili kupunguza matumizi ya nguvu. Hali ya C6/C7 ni hali iliyoimarishwa zaidi ya kuokoa nishati kuliko C3. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Usaidizi wa Hali ya C8 ^{(Kumbuka 1)} (C8 State Support)
  Hukuruhusu kuamua ikiwa utaruhusu CPU kuingia modi ya C8 katika hali ya kusimamisha mfumo. Ikiwezeshwa, marudio ya msingi ya CPU na voltage itapunguzwa wakati wa hali ya kusimamisha mfumo ili kupunguza matumizi ya nguvu. Hali ya C8 ni hali iliyoimarishwa zaidi ya kuokoa nishati kuliko C6/C7. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Kikomo cha Hali ya Kifurushi ^{(Kumbuka 1)} (Package C State Limit)
  Hukuruhusu kubainisha kikomo cha C-state kwa kichakataji. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Kifuatiliaji cha Joto cha CPU ^{(Kumbuka 1)} (CPU Thermal Monitor)
  Huwezesha au kulemaza kazi ya Intel ® Thermal Monitor, kazi ya ulinzi wa CPU dhidi ya joto kupita kiasi. Ikiwezeshwa, marudio ya msingi ya CPU na voltage itapunguzwa wakati CPU inapokanzwa kupita kiasi. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Kazi ya CPU EIST ^{(Kumbuka 1)} (CPU EIST Function)
  Huwezesha au kulemaza Teknolojia ya Enhanced Intel ® Speed Step (EIST). Kulingana na upakiaji wa CPU, teknolojia ya Intel EIST inaweza kupunguza nguvu ya umeme na marudio ya msingi ya CPU kwa nguvu na kwa ufanisi ili kupunguza matumizi ya wastani ya nguvu na uzalishaji wa joto. Auto (Otomatiki) huruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto (Otomatiki))
• Uboreshaji wa Voltage (Voltage Optimization)
  Hukuruhusu kuamua ikiwa utawezesha uboreshaji wa voltage ili kupunguza matumizi ya nguvu. (Chaguo-msingi: Imelemazwa)
• RSR
  Hukuruhusu kuamua ikiwa utapunguza kiotomatiki uwiano wa CPU turbo ikiwa voltage/joto la CPU ni la juu sana. (Chaguo-msingi: Imewezeshwa)
• Prefetcher ya Vifaa (Hardware Prefetcher)
  Hukuruhusu kuamua ikiwa utawezesha prefetcher ya vifaa ili kuchukua data na maagizo kutoka kwa kumbukumbu hadi kwenye akiba. (Chaguo-msingi: Imewezeshwa)
• Uchukuaji wa Mstari wa Akiba Ulio Karibu (Adjacent Cache Line Prefetch)
  Hukuruhusu kuamua ikiwa utawezesha utaratibu wa uchukuaji wa mstari wa akiba ulio karibu ambao huruhusu kichakataji kurejesha mstari wa akiba ulioombwa pamoja na mstari wa akiba unaofuata. (Chaguo-msingi: Imewezeshwa)
• Profaili ya Kumbukumbu Iliyokithiri (X.M.P.) (Extreme Memory Profile (X.M.P.)) ^{(Kumbuka 2)}
  Huruhusu BIOS kusoma data ya SPD kwenye moduli ya kumbukumbu ya XMP ili kuongeza utendaji wa kumbukumbu ikiwa imewezeshwa.

  Imelemazwa (Disabled)	Hulemaza kazi hii. (Chaguo-msingi)
  Profaili1 (Profile1)	Hutumia mipangilio ya Profaili 1.
  Profaili2 (Profile2) (Kumbuka 2)	Hutumia mipangilio ya Profaili 2.

• Kizidishi cha Kumbukumbu ya Mfumo (System Memory Multiplier)
  Hukuruhusu kuweka kizidishi cha kumbukumbu ya mfumo. Auto (Otomatiki) huweka kizidishi cha kumbukumbu kulingana na data ya kumbukumbu ya SPD. (Chaguo-msingi: Auto (Otomatiki))

(Kumbuka 1) Kipengele hiki kinapatikana tu unaposakinisha CPU inayounga mkono kipengele hiki. Kwa maelezo zaidi kuhusu vipengele vya kipekee vya CPU za Intel^®, tafadhali tembelea tovuti ya Intel.
(Kumbuka 2) Kipengele hiki kinapatikana tu unaposakinisha CPU na moduli ya kumbukumbu inayounga mkono kipengele hiki.

• Memory Odd Ratio (100/133 au 200/266)
  Hukuruhusu kurekebisha saa ya marejeleo ya kumbukumbu wewe mwenyewe. (Chaguo-msingi: Auto)
• Memory Frequency (MHz)
• Thamani ya kwanza ya frequency ya kumbukumbu ni frequency ya kawaida ya uendeshaji wa kumbukumbu inayotumika; ya pili ni frequency ya kumbukumbu ambayo hubadilishwa kiotomatiki kulingana na mipangilio ya System Memory Multiplier.

• Mipangilio ya Kina ya Kumbukumbu (Advanced Memory Settings)
  • Extreme Memory Profile (X.M.P.) ^(Kumbuka) , System Memory Multiplier, Memory Odd Ratio(100/133 au 200/266), Memory Frequency(MHz)
    Mipangilio iliyo hapo juu inalingana na ile iliyo chini ya vipengee sawa kwenye menyu ya Advanced Frequency Settings.
  • Memory Boot Mode ^(Kumbuka)
    Hutoa mbinu za ugunduzi na mafunzo ya kumbukumbu.

    Auto	Huruhusu BIOS kusanidi mpangilio huu kiotomatiki. (Chaguo-msingi)
    Normal	BIOS hufanya mafunzo ya kumbukumbu kiotomatiki. Tafadhali kumbuka kuwa ikiwa mfumo hautakuwa thabiti au hauwezi kuwashwa, jaribu kufuta maadili ya CMOS na uweke upya ubao kwa maadili chaguo-msingi. (Rejelea utangulizi wa jumper ya betri/futa CMOS katika Hardware Installation Sura ya jinsi ya kufuta maadili ya CMOS.)
    Enable Fast Boot	Ruka ugunduzi wa kumbukumbu na mafunzo katika vigezo maalum kwa uanzishaji wa kumbukumbu haraka.
    Disable Fast Boot	Gundua na ufunze kumbukumbu kila wakati wa kuwasha.

  • Memory Enhancement Settings
    Hutoa mipangilio kadhaa ya uboreshaji wa utendaji wa kumbukumbu: Normal (utendaji wa msingi), Relax OC, Enhanced Stability, na Enhanced Performance. (Chaguo-msingi: Normal)
  • Memory Timing Mode
    Manual na Advanced Manual huruhusu Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving, na mipangilio ya muda wa kumbukumbu hapa chini iweze kusanidiwa. Chaguo ni: Auto (chaguo-msingi), Manual, Advanced Manual.
  • Profile DDR Voltage
    Unapotumia moduli ya kumbukumbu isiyo ya XMP au Extreme Memory Profile (X.M.P.) imewekwa kuwa Disabled (Imezimwa), thamani huonyeshwa kulingana na vipimo vyako vya kumbukumbu. Wakati Extreme Memory Profile (X.M.P.) imewekwa kuwa Profile1 au Profile2, thamani huonyeshwa kulingana na data ya SPD kwenye kumbukumbu ya XMP.
  • Memory Multiplier Tweaker
    Hutoa viwango tofauti vya urekebishaji otomatiki wa kumbukumbu. (Chaguo-msingi: Auto)
  • Channel Interleaving
    Huwezesha au kulemaza uingiliano wa chaneli ya kumbukumbu. Ikiwezeshwa huruhusu mfumo kufikia chaneli tofauti za kumbukumbu kwa wakati mmoja ili kuongeza utendaji na uthabiti wa kumbukumbu. Auto huruhusu BIOS kusanidi mpangilio huu kiotomatiki. (Chaguo-msingi: Auto)
  • Rank Interleaving
    Huwezesha au kulemaza uingiliano wa cheo cha kumbukumbu. Ikiwezeshwa huruhusu mfumo kufikia safu tofauti za kumbukumbu kwa wakati mmoja ili kuongeza utendaji na uthabiti wa kumbukumbu. Auto huruhusu BIOS kusanidi mpangilio huu kiotomatiki. (Chaguo-msingi: Auto)

(Note) This item is present only when you install a CPU and a memory module that support this feature.

(Kumbuka) Kipengee hiki kinapatikana tu unapoweka CPU na moduli ya kumbukumbu ambayo inasaidia kipengele hiki.

• Channel A/B Memory Sub Timings (Muda Ndogo wa Kumbukumbu wa Chaneli A/B)
  This sub-menu provides memory timing settings for each channel of memory. (Menyu hii ndogo hutoa mipangilio ya muda wa kumbukumbu kwa kila chaneli ya kumbukumbu.) The respective timing setting screens are configurable only when Memory Timing Mode is set to Manual or Advanced Manual. (Skrini za mipangilio ya muda husika zinaweza kusanidiwa tu wakati Memory Timing Mode imewekwa kuwa Manual au Advanced Manual.) Note: Your system may become unstable or fail to boot after you make changes on the memory timings. (Kumbuka: Mfumo wako unaweza kuwa hauko imara au kushindwa kuwasha baada ya kufanya mabadiliko kwenye muda wa kumbukumbu.) If this occurs, please reset the board to default values by loading optimized defaults or clearing the CMOS values. (Ikiwa hii itatokea, tafadhali weka upya ubao kwa thamani chaguo-msingi kwa kupakia chaguo-msingi zilizoboreshwa au kufuta thamani za CMOS.)
• Advanced Voltage Settings (Mipangilio ya Juu ya Voltage)
• Advanced Power Settings (Mipangilio ya Juu ya Nguvu)
  • CPU Vcore Loadline Calibration (Usawazishaji wa Mstari wa Mzigo wa CPU Vcore)
    Allows you to configure Load-Line Calibration for the CPU Vcore voltage. (Inakuruhusu kusanidi Usawazishaji wa Mstari wa Mzigo kwa voltage ya CPU Vcore.) Selecting a higher level keeps the CPU Vcore voltage more consistent with what is set in BIOS under heavy load. (Kuchagua kiwango cha juu huweka voltage ya CPU Vcore kuwa sawa na kile kilichowekwa kwenye BIOS chini ya mzigo mzito.) Auto lets the BIOS automatically configure this setting and sets the voltage following Intel's specifications. (Auto inaruhusu BIOS kusanidi kiotomatiki mpangilio huu na kuweka voltage kufuatia maelezo ya Intel.) (Default: Auto) (Chaguo-msingi: Auto)
  • VAXG Loadline Calibration (Usawazishaji wa Mstari wa Mzigo wa VAXG)
    Allows you to configure Load-Line Calibration for the CPU VAXG voltage. (Inakuruhusu kusanidi Usawazishaji wa Mstari wa Mzigo kwa voltage ya CPU VAXG.) Selecting a higher level keeps the CPU VAXG voltage more consistent with what is set in BIOS under heavy load. (Kuchagua kiwango cha juu huweka voltage ya CPU VAXG kuwa sawa na kile kilichowekwa kwenye BIOS chini ya mzigo mzito.) Auto lets the BIOS automatically configure this setting and sets the voltage following Intel's specifications. (Auto inaruhusu BIOS kusanidi kiotomatiki mpangilio huu na kuweka voltage kufuatia maelezo ya Intel.) (Default: Auto) (Chaguo-msingi: Auto)
• CPU Core Voltage Control (Udhibiti wa Voltage ya Msingi ya CPU)
  This section provides CPU voltage control options. (Sehemu hii hutoa chaguzi za udhibiti wa voltage ya CPU.)
• Chipset Voltage Control (Udhibiti wa Voltage ya Chipset)
  This section provides Chipset voltage control options. (Sehemu hii hutoa chaguzi za udhibiti wa voltage ya Chipset.)
• DRAM Voltage Control (Udhibiti wa Voltage ya DRAM)
  This section provides memory voltage control options. (Sehemu hii hutoa chaguzi za udhibiti wa voltage ya kumbukumbu.)
• PC Health Status (Hali ya Afya ya PC)
  • Reset Case Open Status (Weka Upya Hali ya Kufunguliwa kwa Kesi)

    Disabled (Imezimwa)	Keeps or clears the record of previous chassis intrusion status. (Huweka au kufuta rekodi ya hali ya awali ya kuingiliwa kwa chasi.) (Default) (Chaguo-msingi)
    Enabled (Imewashwa)	Clears the record of previous chassis intrusion status and the Case Open field will show "No" at next boot. (Hufuta rekodi ya hali ya awali ya kuingiliwa kwa chasi na sehemu ya Kufunguliwa kwa Kesi itaonyesha "Hapana" wakati wa kuwasha inayofuata.)

  • Case Open (Kufunguliwa kwa Kesi)
    Displays the detection status of the chassis intrusion detection device attached to the motherboard CI header. (Huonyesha hali ya ugunduzi wa kifaa cha kugundua kuingiliwa kwa chasi kilichoambatishwa kwenye kichwa cha CI cha ubao mama.) If the system chassis cover is removed, this field will show "Yes", otherwise it will show "No". (Ikiwa kifuniko cha chasi ya mfumo kitaondolewa, sehemu hii itaonyesha "Ndio", vinginevyo itaonyesha "Hapana".) To clear the chassis intrusion status record, set Reset Case Open Status to Enabled, save the settings to the CMOS, and then restart your system. (Ili kufuta rekodi ya hali ya kuingiliwa kwa chasi, weka Reset Case Open Status kuwa Enabled, hifadhi mipangilio kwenye CMOS, na kisha uwashe upya mfumo wako.)
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Displays the current system voltages. (Huonyesha voltage za sasa za mfumo.)
• Miscellaneous Settings (Mipangilio Mbalimbali)
  • Max Link Speed (Kiwango cha Juu cha Muunganisho)
    Allows you to set the operation mode of the PCI Express slots to Gen 1, Gen 2, or Gen 3. (Inakuruhusu kuweka hali ya uendeshaji wa nafasi za PCI Express kuwa Gen 1, Gen 2, au Gen 3.) Actual operation mode is subject to the hardware specification of each slot. (Hali halisi ya uendeshaji inategemea vipimo vya vifaa vya kila nafasi.) Auto lets the BIOS automatically configure this setting. (Auto inaruhusu BIOS kusanidi kiotomatiki mpangilio huu.) (Default: Auto) (Chaguo-msingi: Auto)
  • 3DMark01 Enhancement (Uboreshaji wa 3DMark01)
    Allows you to determine whether to enhance some legacy benchmark performance. (Inakuruhusu kuamua ikiwa utaboresha utendaji wa alama za zamani.) (Default: Disabled) (Chaguo-msingi: Imezimwa)
• Smart Fan 5 Settings (Mipangilio ya Smart Fan 5) & Monitor (Kichunguzi)
  Allows you to select a target to monitor and to make further adjustment. (Inakuruhusu kuchagua lengo la kufuatilia na kufanya marekebisho zaidi.) (Default: CPU FAN) (Chaguo-msingi: CPU FAN)
  • Fan Speed Control (Udhibiti wa Kasi ya Feni)

    Normal (Kawaida)	Allows the fan to run at different speeds according to the temperature. (Inaruhusu feni kuendesha kwa kasi tofauti kulingana na joto.) You can adjust the fan speed with System Information Viewer based on your system requirements. (Unaweza kurekebisha kasi ya feni na System Information Viewer kulingana na mahitaji yako ya mfumo.) (Default) (Chaguo-msingi)
    Silent (Kimya)	Allows the fan to run at slow speeds. (Inaruhusu feni kuendesha kwa kasi ndogo.)
    Manual (Mwongozo)	Allows you to control the fan speed in the curve graph. (Inakuruhusu kudhibiti kasi ya feni kwenye grafu ya mkondo.)
    Full Speed (Kasi Kamili)	Allows the fan to run at full speeds. (Inaruhusu feni kuendesha kwa kasi kamili.)

  • Fan Control Use Temperature Input (Udhibiti wa Feni Tumia Ingizo la Joto)
    Allows you to select the reference temperature for fan speed control. (Inakuruhusu kuchagua joto la kumbukumbu kwa udhibiti wa kasi ya feni.)
  • Temperature Interval (Muda wa Joto)
    Allows you to select the temperature interval for fan speed change. (Inakuruhusu kuchagua muda wa joto kwa mabadiliko ya kasi ya feni.)
  • Fan/Pump Control Mode (Hali ya Udhibiti wa Feni/Pampu)

    Auto (Otomatiki)	Lets the BIOS automatically detect the type of fan/pump installed and sets the optimal control mode. (Inaruhusu BIOS kugundua kiotomatiki aina ya feni/pampu iliyosakinishwa na kuweka hali bora ya udhibiti.) (Default) (Chaguo-msingi)
    Voltage (Voltage)	Voltage mode is recommended for a 3-pin fan/pump. (Hali ya voltage inapendekezwa kwa feni/pampu ya pini 3.)
    PWM (PWM)	PWM mode is recommended for a 4-pin fan/pump. (Hali ya PWM inapendekezwa kwa feni/pampu ya pini 4.)

  • Fan Speed (Kasi ya Feni)
    Displays current fan/pump speeds. (Huonyesha kasi za sasa za feni/pampu.)
  • Temperature Warning Control (Udhibiti wa Onyo la Joto)
    Sets the warning threshold for temperature. (Huweka kizingiti cha onyo kwa joto.) When temperature exceeds the threshold, BIOS will emit warning sound. (Wakati joto linazidi kizingiti, BIOS itatoa sauti ya onyo.) Options are: Disabled (default), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF. (Chaguzi ni: Imezimwa (chaguo-msingi), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.)
  • Fan/Pump Fail Warning (Onyo la Kushindwa kwa Feni/Pampu)
    Allows the system to emit warning sound if the fan/pump is not connected or fails. (Inaruhusu mfumo kutoa sauti ya onyo ikiwa feni/pampu haijaunganishwa au inashindwa.) Check the fan/pump condition or fan/pump connection when this occurs. (Angalia hali ya feni/pampu au unganisho la feni/pampu wakati hii inatokea.) (Default: Disabled) (Chaguo-msingi: Imezimwa)

Mfumo

Sehemu hii inatoa taarifa kuhusu modeli ya ubao mama wako na toleo la BIOS. Unaweza pia kuchagua lugha chaguo-msingi inayotumiwa na BIOS na kuweka saa ya mfumo mwenyewe.

• Ngazi ya Ufikiaji (Access Level)
  Huonyesha ngazi ya sasa ya ufikiaji kulingana na aina ya ulinzi wa nenosiri unaotumika. (Ikiwa hakuna nenosiri lililowekwa, chaguo-msingi litaonyeshwa kama Msimamizi (Administrator).) Ngazi ya Msimamizi (Administrator) hukuruhusu kufanya mabadiliko kwa mipangilio yote ya
  BIOS; ngazi ya Mtumiaji (User) hukuruhusu tu kufanya mabadiliko kwa mipangilio fulani ya BIOS lakini sio yote.
• Lugha ya Mfumo (System Language)
  Huchagua lugha chaguo-msingi inayotumiwa na BIOS.
• Tarehe ya Mfumo (System Date)
  Huweka tarehe ya mfumo. Muundo wa tarehe ni wiki (inayosomeka tu), mwezi, tarehe, na mwaka. Tumia <Enter> kubadili kati ya sehemu za Mwezi, Tarehe, na Mwaka na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
• Saa ya Mfumo (System Time)
  Huweka saa ya mfumo. Muundo wa saa ni saa, dakika, na sekunde. Kwa mfano, saa 1 mchana ni 13:00:00. Tumia <Enter> kubadili kati ya sehemu za Saa, Dakika, na Sekunde na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.

BIOS

• Hali ya Bootup NumLock (Bootup NumLock State)
  Huwezesha au kulemaza kipengele cha Numlock kwenye keypad ya nambari ya kibodi baada ya POST. (Chaguo-msingi: Imewashwa (On))
• Chaguo la Usalama (Security Option)
  Huainisha ikiwa nenosiri linahitajika kila wakati mfumo unapowaka, au tu unapoingia kwenye Usanidi wa BIOS (BIOS Setup). Baada ya kusanidi kipengee hiki, weka nenosiri (nywila) chini ya kipengee cha Nenosiri la Msimamizi/Nenosiri la Mtumiaji (Administrator Password/User Password).

  Usanidi (Setup)	Nenosiri linahitajika tu kwa kuingia kwenye programu ya Usanidi wa BIOS (BIOS Setup). Nenosiri linahitajika kwa kuwasha mfumo na kwa kuingia kwenye Usanidi wa BIOS
  Mfumo (System)	Nenosiri linahitajika kwa kuwasha mfumo na kwa kuingia kwenye programu ya Usanidi wa BIOS (BIOS Setup) program. (Chaguo-msingi)

• Onyesho la Nembo ya Skrini Kamili (Full Screen LOGO Show)
  Hukuruhusu kuamua ikiwa uonyeshe Nembo ya GIGABYTE wakati mfumo unapoanza. Imezimwa (Disabled) huruka Nembo ya GIGABYTE wakati mfumo unapoanza. (Chaguo-msingi: Imewashwa (Enabled))
• Vipaumbele vya Chaguo la Kuwasha (Boot Option Priorities)
  Huainisha mpangilio mkuu wa kuwasha kutoka kwa vifaa vinavyopatikana. Vifaa vya kuhifadhi vinavyoweza kuondolewa ambavyo vinaunga mkono umbizo la GPT vitaanza na mfuatano wa "UEFI:" kwenye orodha ya kifaa cha kuwasha. Ili kuwasha kutoka kwa mfumo wa uendeshaji unaounga mkono ugawaji wa GPT, chagua kifaa kilichoanza na mfuatano wa "UEFI:". Au ikiwa unataka kusakinisha mfumo wa uendeshaji unaounga mkono ugawaji wa GPT kama vile Windows 7 64-bit, chagua kiendeshi cha macho kilicho na diski ya usakinishaji ya Windows 7 64-bit na imeanza na mfuatano wa "UEFI:".
• Vipaumbele vya Hifadhi Ngumu/CD/DVD ROM/Hifadhi ya Diski Tepetepe/Kifaa cha Mtandao BBS (Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities)
  Huainisha mpangilio wa kuwasha kwa aina maalum ya kifaa, kama vile hifadhi ngumu, viendeshi vya macho, viendeshi vya diski tepetepe, na vifaa vinavyounga mkono kitendaji cha Kuwasha kutoka LAN (Boot from LAN), n.k. Bonyeza <Enter> kwenye kipengee hiki ili kuingia kwenye menyu ndogo ambayo inatoa vifaa vya aina sawa ambavyo vimeunganishwa. Kipengee hiki kipo tu ikiwa angalau kifaa kimoja cha aina hii kimesakinishwa.
• Kuwasha Haraka (Fast Boot)
  Huwezesha au kulemaza Kuwasha Haraka (Fast Boot) ili kufupisha mchakato wa kuwasha OS. Haraka Zaidi (Ultra Fast) hutoa kasi ya kuwasha haraka zaidi. (Chaguo-msingi: Imezimwa (Disabled))
• Usaidizi wa SATA (SATA Support)

  Vifaa vyote vya Sata (All Sata Devices)	Vifaa vyote vya SATA vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)
  Hifadhi Ngumu ya Kuwasha ya Mwisho Pekee (Last Boot HDD Only)	Isipokuwa kiendeshi cha kuwasha kilichopita, vifaa vyote vya SATA vimezimwa kabla ya mchakato wa kuwasha OS kukamilika.

  Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Imewashwa (Enabled) au Haraka Zaidi (Ultra Fast).
• Usaidizi wa VGA (VGA Support)
  Hukuruhusu kuchagua aina gani ya mfumo wa uendeshaji wa kuwasha.

  Otomatiki (Auto)	Huwezesha ROM ya chaguo la urithi pekee.
  Kiendeshi cha EFI (EFI Driver)	Huwezesha ROM ya chaguo la EFI. (Chaguo-msingi)

  Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Imewashwa (Enabled) au Haraka Zaidi (Ultra Fast).
• Usaidizi wa USB (USB Support)

  Imezimwa (Disabled)	Vifaa vyote vya USB vimezimwa kabla ya mchakato wa kuwasha OS kukamilika.
  Uanzishaji Kamili (Full Initial)	Vifaa vyote vya USB vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST.
  Uanzishaji wa Sehemu (Partial Initial)	Sehemu ya vifaa vya USB imezimwa kabla ya mchakato wa kuwasha OS kukamilika. (Chaguo-msingi)

  Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Imewashwa (Enabled). Kitendaji hiki kimezimwa wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Haraka Zaidi (Ultra Fast).
• Usaidizi wa Vifaa vya PS2 (PS2 Devices Support)

  Imezimwa (Disabled)	Vifaa vyote vya PS/2 vimezimwa kabla ya mchakato wa kuwasha OS kukamilika.
  Imewashwa (Enabled)	Vifaa vyote vya PS/2 vinafanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)

  Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Imewashwa (Enabled). Kitendaji hiki kimezimwa wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Haraka Zaidi (Ultra Fast).

• Usaidizi wa Kiendeshi cha Mtandao (NetWork Stack Driver Support)

  Imezimwa (Disabled)	Huzima kuwasha kutoka kwa mtandao. (Chaguo-msingi)
  Imewashwa (Enabled)	Huwezesha kuwasha kutoka kwa mtandao.

  Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Imewashwa (Enabled) au Haraka Zaidi (Ultra Fast).
• Kuwasha Kufuatia Kupoteza Nguvu ya AC (Next Boot After AC Power Loss)

  Kuwasha Kawaida (Normal Boot)	Huwezesha kuwasha kawaida baada ya kurudi kwa nguvu ya AC. (Chaguo-msingi)
  Kuwasha Haraka (Fast Boot)	Huweka mipangilio ya Kuwasha Haraka (Fast Boot) baada ya kurudi kwa nguvu ya AC.

  Kipengee hiki kinaweza kusanidiwa tu wakati Kuwasha Haraka (Fast Boot) imewekwa kuwa Imewashwa (Enabled) au Haraka Zaidi (Ultra Fast).
• Kasi ya Panya (Mouse Speed)
  Hukuruhusu kuweka kasi ya harakati ya kishale cha panya. (Chaguo-msingi: 1 X)
• Vipengele vya Windows 8/10 (Windows 8/10 Features)
  Hukuruhusu kuchagua mfumo wa uendeshaji utakaosakinishwa. (Chaguo-msingi: OS Nyingine (Other OS))
• Usaidizi wa CSM (CSM Support)
  Huwezesha au kulemaza UEFI CSM (Moduli ya Usaidizi wa Upatanifu - Compatibility Support Module) ili kusaidia mchakato wa kuwasha wa PC ya urithi.

  Imewashwa (Enabled)	Huwezesha UEFI CSM. (Chaguo-msingi)
  Imezimwa (Disabled)	Huzima UEFI CSM na inasaidia mchakato wa kuwasha wa UEFI BIOS pekee.

  Kipengee hiki kinaweza kusanidiwa tu wakati Vipengele vya Windows 8/10 (Windows 8/10 Features) imewekwa kuwa Windows 8/10 au Windows 8/10 WHQL.
• LAN PXE Boot Option ROM
  Hukuruhusu kuchagua ikiwa uwezeshe ROM ya chaguo la urithi kwa kidhibiti cha LAN. (Chaguo-msingi: Imezimwa (Disabled)) Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM (CSM Support) imewekwa kuwa Imewashwa (Enabled).
• Udhibiti wa Chaguo la Kuwasha Hifadhi (Storage Boot Option Control)
  Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la urithi kwa kidhibiti cha kifaa cha kuhifadhi.

  Usianzishe (Do not launch)	Huzima ROM ya chaguo.
  Urithi (Legacy)	Huwezesha ROM ya chaguo la urithi pekee. (Chaguo-msingi)
  UEFI	Huwezesha ROM ya chaguo la UEFI pekee.

  Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM (CSM Support) imewekwa kuwa Imewashwa (Enabled).
• Kifaa Nyingine cha PCI (Other PCI Device)
  Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la Urithi kwa kidhibiti cha kifaa cha PCI kingine isipokuwa LAN, kifaa cha kuhifadhi, na vidhibiti vya picha.

  Usianzishe (Do not launch)	Huzima ROM ya chaguo.
  Urithi (Legacy)	Huwezesha ROM ya chaguo la urithi pekee.
  UEFI	Huwezesha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)

  Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM (CSM Support) imewekwa kuwa Imewashwa (Enabled).
• Nenosiri la Msimamizi (Administrator Password)
  Hukuruhusu kusanidi nenosiri la msimamizi. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, na kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuwasha mfumo na unapoingia kwenye Usanidi wa BIOS (BIOS Setup). Tofauti na nenosiri la mtumiaji, nenosiri la msimamizi hukuruhusu kufanya mabadiliko kwa mipangilio yote ya BIOS.
• Nenosiri la Mtumiaji (User Password)
  Hukuruhusu kusanidi nenosiri la mtumiaji. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, na kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuwasha mfumo na unapoingia kwenye Usanidi wa BIOS (BIOS Setup). Hata hivyo, nenosiri la mtumiaji hukuruhusu tu kufanya mabadiliko kwa mipangilio fulani ya BIOS lakini sio yote.
  Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee cha nenosiri na unapoombwa nenosiri, ingiza lililo sahihi kwanza. Unapoombwa nenosiri jipya, bonyeza <Enter> bila kuingiza nenosiri lolote. Bonyeza <Enter> tena unapoombwa kuthibitisha. KUMBUKA: Kabla ya kuweka Nenosiri la Mtumiaji (User Password), hakikisha umeweka Nenosiri la Msimamizi (Administrator Password) kwanza.
• Kuwasha Salama (Secure Boot)
  Hukuruhusu kuwezesha au kulemaza Kuwasha Salama (Secure Boot) na kusanidi mipangilio inayohusiana.

Vifaa Pembeni

• Initial Display Output (Toleo la Kwanza la Onyesho)
  Huainisha uanzishaji wa kwanza wa onyesho la kifuatiliaji kutoka kwa kadi ya picha ya PCI Express iliyosakinishwa au picha za ndani.

  IGFX	Huweka picha za ndani kama onyesho la kwanza.
  PCIe 1 Slot	Huweka kadi ya picha kwenye slot ya PCIEX16 kama onyesho la kwanza. (Chaguo-msingi)
  PCIe 2 Slot	Huweka kadi ya picha kwenye slot ya PCIEX4 kama onyesho la kwanza.

• LED_C Connect (Unganisha LED_C)
  Huwezesha au kulemaza taa za RGB (RGBW) LED strip iliyounganishwa kwenye header ya LED_C kwenye motherboard. (Chaguo-msingi: Imewezeshwa)
• RGB Fusion (Muunganisho wa RGB)
  Hukuruhusu kuweka hali ya taa ya LED kwa motherboard.

  Off	Hulemaza kazi hii.
  Pulse Mode	LED zote hufifia ndani na nje kwa wakati mmoja.
  Color Cycle	LED zote huzunguka kwenye wigo kamili wa rangi kwa wakati mmoja.
  Static Mode	LED zote hutoa rangi moja. (Chaguo-msingi)
  Flash Mode	LED zote huwaka na kuzima kwa wakati mmoja.

• Intel Platform Trust Technology (PTT) (Teknolojia ya Uaminifu ya Jukwaa la Intel (PTT))
  Huwezesha au kulemaza Intel^® PTT Technology. (Chaguo-msingi: Imelemazwa)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (USB 3.0 DAC-UP 2 (Voltage ya Toleo la Bandari za USB 3.1 Gen 1 kwenye Paneli ya Nyuma))
  Hukuruhusu kuongeza voltage ya toleo la bandari za USB 3.1 Gen 1 kwenye paneli ya nyuma (zile zilizo chini ya bandari ya kibodi/panya ya PS/2) ili kuimarisha uthabiti wa kifaa chako cha USB.

  Normal	Huweka voltage ya asili ya toleo. (Chaguo-msingi)
  Disable USB bus power	Hulemaza nguvu ya viunganishi vya USB. Vicheza sauti vya hali ya juu vinaweza kuunganisha chanzo chao cha nguvu cha nje cha USB.
  Voltage Compensation +0.1V	Huongeza 0.1V kwa voltage ya asili ya toleo.
  Voltage Compensation +0.2V	Huongeza 0.2V kwa voltage ya asili ya toleo.
  Voltage Compensation +0.3V.	Huongeza 0.3V kwa voltage ya asili ya toleo.

• OffBoard SATA Controller Configuration (Usanidi wa Kidhibiti cha SATA cha Nje ya Bodi)
  Huonyesha habari kuhusu M.2 PCIe SSD yako ikiwa imesakinishwa.
• Trusted Computing (Ukompyuta Unaoaminika)
  Huwezesha au kulemaza Trusted Platform Module (TPM).
• Intel(R) Bios Guard Technology (Teknolojia ya Ulinzi wa Bios ya Intel(R))
  Huwezesha au kulemaza kipengele cha Intel^® BIOS Guard, ambacho hulinda BIOS dhidi ya mashambulizi mabaya.
• Network Stack Configuration (Usanidi wa Mrundiko wa Mtandao)
  Hulemaza au huwezesha kuwasha kutoka kwa mtandao ili kusakinisha OS ya umbizo la GPT, kama vile kusakinisha OS kutoka kwa seva ya Windows Deployment Services. (Chaguo-msingi: Imelemazwa)
  • Ipv4 PXE Support (Usaidizi wa Ipv4 PXE)
    Huwezesha au hulemaza Usaidizi wa IPv4 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewezeshwa.
  • Ipv4 HTTP Support (Usaidizi wa Ipv4 HTTP)
    Huwezesha au hulemaza usaidizi wa kuwasha HTTP kwa IPv4. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewezeshwa.
  • Ipv6 PXE Support (Usaidizi wa Ipv6 PXE)
    Huwezesha au hulemaza Usaidizi wa IPv6 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewezeshwa.
  • Ipv6 HTTP Support (Usaidizi wa Ipv6 HTTP)
    Huwezesha au hulemaza usaidizi wa kuwasha HTTP kwa IPv6. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewezeshwa.
  • PXE boot wait time (Muda wa kusubiri wa kuwasha PXE)
    Hukuruhusu kusanidi muda wa kusubiri kabla ya kubonyeza <Esc> ili kughairi kuwasha PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewezeshwa. (Chaguo-msingi: 0)
  • Media detect count (Hesabu ya kugundua media)
    Hukuruhusu kuweka idadi ya mara za kuangalia uwepo wa media. Kipengee hiki kinaweza kusanidiwa tu wakati Mrundiko wa Mtandao umewezeshwa. (Chaguo-msingi: 1)
• NVMe Configuration (Usanidi wa NVMe)
  Huonyesha habari kuhusu M.2 NVME PCIe SSD yako ikiwa imesakinishwa.
• USB Configuration (Usanidi wa USB) & Legacy USB Support (Usaidizi wa USB wa Zamani)
  Huruhusu kibodi/panya ya USB kutumika katika MS-DOS. (Chaguo-msingi: Imewezeshwa)
  • XHCI Hand-off (Makabidhiano ya XHCI)
    Huamua ikiwa itawezesha kipengele cha XHCI Hand-off kwa mfumo wa uendeshaji bila usaidizi wa XHCI Hand-off. (Chaguo-msingi: Imelemazwa)
  • USB Mass Storage Driver Support (Usaidizi wa Dereva ya Hifadhi Kubwa ya USB)
    Huwezesha au hulemaza usaidizi kwa vifaa vya hifadhi ya USB. (Chaguo-msingi: Imewezeshwa)
  • Port 60/64 Emulation (Uigaji wa Bandari 60/64)
    Huwezesha au hulemaza uigaji wa bandari za I/O 64h na 60h. Hii inapaswa kuwezeshwa kwa usaidizi kamili wa zamani kwa kibodi/panya za USB katika MS-DOS au katika mfumo wa uendeshaji ambao hausaidii vifaa vya USB asili. (Chaguo-msingi: Imewezeshwa)
  • Mass Storage Devices (Vifaa vya Hifadhi Kubwa)
    Huonyesha orodha ya vifaa vya hifadhi kubwa vya USB vilivyounganishwa. Kipengee hiki huonekana tu wakati kifaa cha hifadhi ya USB kimesakinishwa.
• SATA And RST Configuration (Usanidi wa SATA na RST) & SATA Controller(s) (Kidhibiti(dhibiti) cha SATA)
  Huwezesha au hulemaza vidhibiti vya SATA vilivyojumuishwa. (Chaguo-msingi: Imewezeshwa)
  • SATA Mode Selection (Uchaguzi wa Hali ya SATA)
    Huainisha hali ya uendeshaji ya vidhibiti vya SATA vilivyojumuishwa.


    Intel RST With Intel Optane System Acceleration	Huwezesha usaidizi wa Teknolojia ya Intel ® Optane ™ kwa vidhibiti vya SATA.
    AHCI	Husakinisha vidhibiti vya SATA kwa hali ya AHCI. Advanced Host Controller Interface (AHCI) ni vipimo vya kiolesura ambavyo huruhusu dereva ya hifadhi kuwezesha vipengele vya hali ya juu vya Serial ATA kama vile Native Command Queuing na hot plug. (Chaguo-msingi)

  • Aggressive LPM Support (Usaidizi wa LPM wa Fujo)
    Huwezesha au hulemaza kipengele cha kuokoa nguvu, ALPM (Aggressive Link Power Management), kwa vidhibiti vya Chipset SATA. (Chaguo-msingi: Imewezeshwa)
  • Port 0/1/2/3/4/5 (Bandari ya 0/1/2/3/4/5)
    Huwezesha au hulemaza kila bandari ya SATA. (Chaguo-msingi: Imewezeshwa)
  • Hot plug (Hot plug)
    Huwezesha au hulemaza uwezo wa hot plug kwa kila bandari ya SATA. (Chaguo-msingi: Imelemazwa)
    Configured as eSATA (Imesanidiwa kama eSATA)
    Huwezesha au hulemaza usaidizi kwa vifaa vya nje vya SATA.

Chipset

• VT-d ^(Note)
  Huwezesha au hulemaza Intel^® Virtualization Technology for Directed I/O. (Chaguo-msingi: Imewezeshwa)
• Internal Graphics (Picha za Ndani)
  Huwezesha au hulemaza kazi ya picha za ndani. (Chaguo-msingi: Auto)
• DVMT Pre-Allocated (DVMT Iliyotengwa Awali)
  Hukuruhusu kuweka ukubwa wa kumbukumbu ya picha za ndani. Chaguo ni: 32M~1024M. (Chaguo-msingi: 32M)
• DVMT Total Gfx Mem (Jumla ya Kumbukumbu ya Gfx ya DVMT)
  Hukuruhusu kutenga ukubwa wa kumbukumbu ya DVMT ya picha za ndani. Chaguo ni: 128M, 256M, MAX. (Chaguo-msingi: 256M)
• Audio Controller (Kidhibiti cha Sauti)
  Huwezesha au hulemaza kazi ya sauti ya ndani. (Chaguo-msingi: Imewezeshwa)
  Ikiwa unataka kusakinisha kadi ya sauti ya nyongeza ya mtu wa 3 badala ya kutumia sauti ya ndani, weka kipengee hiki kuwa Imelemazwa.
• PCH LAN Controller (Kidhibiti cha LAN cha PCH)
  Huwezesha au hulemaza kazi ya LAN ya ndani. (Chaguo-msingi: Imewezeshwa)
  Ikiwa unataka kusakinisha kadi ya mtandao ya nyongeza ya mtu wa 3 badala ya kutumia LAN ya ndani, weka kipengee hiki kuwa Imelemazwa.
• Wake on LAN Enable (Washa kwenye LAN)
  Huwezesha au hulemaza kazi ya kuwasha kwenye LAN. (Chaguo-msingi: Imewezeshwa)
• High Precision Timer (Kipima Muda cha Usahihi wa Juu)
  Huwezesha au hulemaza High Precision Event Timer (HPET) katika mfumo wa uendeshaji. (Chaguo-msingi: Imewezeshwa)
• IOAPIC 24-119 Entries (Maingizo ya IOAPIC 24-119)
  Huwezesha au hulemaza kazi hii. (Chaguo-msingi: Imewezeshwa)

(Note) (Kumbuka) Kipengee hiki kipo tu wakati unasakinisha CPU ambayo inasaidia kipengele hiki. Kwa habari zaidi kuhusu vipengele vya kipekee vya CPU za Intel^®, tafadhali tembelea tovuti ya Intel.

Nguvu

• Platform Power Management (Usimamizi wa Nguvu wa Jukwaa)
  Huwezesha au kulemaza kazi ya Usimamizi wa Nguvu wa Hali Tendwa (Active State Power Management function - ASPM). (Chaguo-msingi: Imelemazwa)
• PEG ASPM
  Hukuruhusu kusanidi modi ya ASPM kwa kifaa kilichounganishwa kwenye basi la CPU PEG. Kipengee hiki kinaweza kusanidiwa tu wakati Usimamizi wa Nguvu wa Jukwaa (Platform Power Management) umewekwa kuwa Umewezeshwa (Enabled). (Chaguo-msingi: Imewezeshwa)
• PCH ASPM
  Hukuruhusu kusanidi modi ya ASPM kwa kifaa kilichounganishwa kwenye basi la PCI Express la Chipset. Kipengee hiki kinaweza kusanidiwa tu wakati Usimamizi wa Nguvu wa Jukwaa (Platform Power Management) umewekwa kuwa Umewezeshwa (Enabled). (Chaguo-msingi: Imewezeshwa)
• DMI ASPM
  Hukuruhusu kusanidi modi ya ASPM kwa upande wa CPU na upande wa Chipset wa kiungo cha DMI. Kipengee hiki kinaweza kusanidiwa tu wakati Usimamizi wa Nguvu wa Jukwaa (Platform Power Management) umewekwa kuwa Umewezeshwa (Enabled). (Chaguo-msingi: Imewezeshwa)
• AC BACK (Rudisha AC)
  Huamua hali ya mfumo baada ya kurudi kwa nguvu kutoka kwa kukatika kwa nguvu ya AC.


  Always Off (Zima Daima)	Mfumo unabaki umezimwa baada ya kurudi kwa nguvu ya AC. (Chaguo-msingi)
  Always On (Washa Daima)	Mfumo unawashwa baada ya kurudi kwa nguvu ya AC.
  Memory (Kumbukumbu)	Mfumo unarudi katika hali yake ya mwisho inayojulikana ya kuamka baada ya kurudi kwa nguvu ya AC.

• Power On By Keyboard (Washa kwa Kibodi)
  Huruhusu mfumo kuwashwa na tukio la kuamsha kibodi ya PS/2.
  Kumbuka: Ili kutumia kazi hii, unahitaji usambazaji wa umeme wa ATX unaotoa angalau 1A kwenye risasi ya +5VSB.


  Disabled (Imelemazwa)	Hulemaza kazi hii. (Chaguo-msingi)
  Any Key (Kitufe Chochote)	Bonyeza kitufe chochote ili kuwasha mfumo.
  Keyboard 98 (Kibodi 98)	Bonyeza kitufe cha POWER kwenye kibodi ya Windows 98 ili kuwasha mfumo.
  Password (Nenosiri)	Weka nenosiri lenye herufi 1~5 ili kuwasha mfumo.

• Power On Password (Nenosiri la Kuwasha)
  Weka nenosiri wakati Power On By Keyboard (Washa kwa Kibodi) imewekwa kuwa Password (Nenosiri).
  Bonyeza <Enter> kwenye kipengee hiki na uweke nenosiri lenye hadi herufi 5 kisha ubonyeze <Enter> ili kukubali. Ili kuwasha mfumo, ingiza nenosiri na ubonyeze <Enter>.
  Kumbuka: Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee hiki. Unapoombwa nenosiri, bonyeza <Enter> tena bila kuingiza nenosiri ili kufuta mipangilio ya nenosiri.
• Power On By Mouse (Washa kwa Panya)
  Huruhusu mfumo kuwashwa na tukio la kuamsha panya ya PS/2.
  Kumbuka: Ili kutumia kazi hii, unahitaji usambazaji wa umeme wa ATX unaotoa angalau 1A kwenye risasi ya +5VSB.

  Disabled (Imelemazwa)	Hulemaza kazi hii. (Chaguo-msingi)
  Move (Sogeza)	Sogeza panya ili kuwasha mfumo.
  Double Click (Bonyeza Mara Mbili)	Bonyeza mara mbili kitufe cha kushoto kwenye panya ili kuwasha mfumo.

• ErP
  Huamua ikiwa mfumo utatumia nguvu kidogo katika hali ya S5 (kuzima). (Chaguo-msingi: Imelemazwa)
  Kumbuka: Kipengee hiki kikiwekwa kuwa Enabled (Imewezeshwa), kazi zifuatazo hazitapatikana: Endeleza kwa Alarm, kuamka kwa tukio la PME, kuwasha kwa panya, kuwasha kwa kibodi, na kuamka kwenye LAN.
• Soft-Off by PWR-BTTN (Zima Laini kwa PWR-BTTN)
  Husawazisha njia ya kuzima kompyuta katika modi ya MS-DOS kwa kutumia kitufe cha nguvu.

  Instant-Off (Zima Papo Hapo)	Bonyeza kitufe cha nguvu na kisha mfumo utazimwa papo hapo. (Chaguo-msingi)
  Delay 4 Sec. (Chelewesha Sekunde 4)	Bonyeza na ushikilie kitufe cha nguvu kwa sekunde 4 ili kuzima mfumo. Ikiwa kitufe cha nguvu kimebonyezwa kwa chini ya sekunde 4, mfumo utaingia katika hali ya kusimamishwa.

• Power Loading (Upakiaji wa Nguvu)
  Huwezesha au hulemaza mzigo bandia. Wakati usambazaji wa umeme uko kwenye mzigo mdogo, ulinzi binafsi utaamilika na kusababisha kuzima au kushindwa. Ikiwa hii itatokea, tafadhali weka kuwa Imewezeshwa (Enabled). Auto inaruhusu BIOS kusanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Auto)
• Resume by Alarm (Endeleza kwa Alarm)
  Huamua ikiwa utawasha mfumo kwa wakati unaotaka. (Chaguo-msingi: Imelemazwa)
  Ikiwa imewezeshwa, weka tarehe na saa kama ifuatavyo:
  Amka siku: Washa mfumo kwa wakati maalum kila siku au siku maalum katika mwezi.
  Amka saa/dakika/sekunde: Weka wakati ambao mfumo utawashwa kiotomatiki.
  Kumbuka: Unapotumia kazi hii, epuka kuzima kwa kutosha kutoka kwa mfumo wa uendeshaji au kuondolewa kwa nguvu ya AC, au mipangilio inaweza isifanye kazi.
• RC6(Render Standby) (RC6(Hali ya Kusubiri ya Utoaji))
  Hukuruhusu kuamua ikiwa utaruhusu picha za ndani kuingia katika hali ya kusubiri ili kupunguza matumizi ya nguvu. (Chaguo-msingi: Imewezeshwa)

Save & Exit (Hifadhi na Toka)

• Save & Exit Setup (Hifadhi na Toka Usanidi)
  Bonyeza <Enter> kwenye kipengee hiki na uchague Yes (Ndio). Hii inahifadhi mabadiliko kwenye CMOS na kutoka kwenye programu ya Usanidi wa BIOS. Chagua No (Hapana) au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
• Exit Without Saving (Toka Bila Kuhifadhi)
  Bonyeza <Enter> kwenye kipengee hiki na uchague Yes (Ndio). Hii inatoka kwenye Usanidi wa BIOS bila kuhifadhi mabadiliko yaliyofanywa katika Usanidi wa BIOS kwenye CMOS. Chagua No (Hapana) au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
• Load Optimized Defaults (Pakia Chaguo-msingi Zilizoboreshwa)
  Bonyeza <Enter> kwenye kipengee hiki na uchague Yes (Ndio) ili kupakia mipangilio bora ya chaguo-msingi ya BIOS. Mipangilio ya chaguo-msingi ya BIOS husaidia mfumo kufanya kazi katika hali bora. Daima pakia chaguo-msingi Zilizoboreshwa baada ya kusasisha BIOS au baada ya kufuta maadili ya CMOS.
• Boot Override (Batilisha Uanzishaji)
  Hukuruhusu kuchagua kifaa cha kuwasha mara moja. Bonyeza <Enter> kwenye kifaa unachochagua na uchague Yes (Ndio) ili kuthibitisha. Mfumo wako utaanza upya kiotomatiki na kuwasha kutoka kwa kifaa hicho.
• Save Profiles (Hifadhi Profaili)
  Kazi hii hukuruhusu kuhifadhi mipangilio ya sasa ya BIOS kwenye wasifu. Unaweza kuunda hadi wasifu 8 na kuhifadhi kama Usanidi wa Profaili 1~ Usanidi wa Profaili 8. Bonyeza <Enter> ili kukamilisha. Au unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuhifadhi wasifu kwenye kifaa chako cha kuhifadhi.
• Load Profiles (Pakia Profaili)
  Ikiwa mfumo wako unakuwa hauna utulivu na umepakia mipangilio ya chaguo-msingi ya BIOS, unaweza kutumia kazi hii kupakia mipangilio ya BIOS kutoka kwa wasifu ulioundwa hapo awali, bila shida ya kusanidi upya mipangilio ya BIOS. Kwanza chagua wasifu unaotaka kupakia na kisha ubonyeze <Enter> ili kukamilisha. Unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuingiza wasifu ulioundwa hapo awali kutoka kwa kifaa chako cha kuhifadhi au kupakia wasifu ulioundwa kiotomatiki na BIOS, kama vile kurejesha mipangilio ya BIOS kwenye mipangilio ya mwisho iliyofanya kazi vizuri (rekodi ya mwisho inayojulikana kuwa nzuri).

Usakinishaji wa Viendeshi

•
  Kabla ya kusakinisha viendeshi, kwanza sakinisha mfumo wa uendeshaji. (Maelekezo yafuatayo yanatumia Windows 10 kama mfumo wa uendeshaji mfano.)
• Baada ya kusakinisha mfumo wa uendeshaji, ingiza diski ya viendeshi ya ubao mama kwenye kiendeshi chako cha macho. Bofya kwenye ujumbe "Tap to choose what happens with this disc" ("Gusa kuchagua nini kitatokea na diski hii") kwenye kona ya juu kulia ya skrini na uchague "Run Run.exe." ("Endesha Run.exe.") (Au nenda kwenye My Computer (Kompyuta Yangu), bofya mara mbili kiendeshi cha macho na uendeshe programu ya Run.exe.)

"Xpress Install" ("Sakinisha kwa Haraka") itachanganua mfumo wako kiotomatiki na kisha kuorodhesha viendeshi vyote ambavyo vinapendekezwa kusakinishwa. Unaweza kubofya kitufe cha Xpress Install ("Sakinisha kwa Haraka") na "Xpress Install" ("Sakinisha kwa Haraka") itasakinisha viendeshi vyote vilivyochaguliwa. Au bofya ikoni ya mshale ili kusakinisha kibinafsi viendeshi unavyohitaji.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi kuhusu kusanidi programu ya sauti.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua GIGABYTE GA-B250M-Gaming 5 - Mwongozo wa Ubao Mama

Lugha zinazopatikana
