GIGABYTE GA-B250M-Gaming 5 - Manualul plăcii de bază

Cuprins

1 Identificarea versiunii plăcii de bază
2 Aspectul plăcii de bază
- 2.1 Conținutul cutiei
3 Instalarea hardware-ului
- 3.1 Precauții de instalare
4 Specificații produs
5 Configurarea BIOS-ului
6 Instalarea driverelor
7 Descărcați manualul
8 În alte limbi

Identificarea versiunii plăcii de bază

Numărul versiunii de pe placa de bază arată astfel: "REV: X.X." De exemplu, "REV: 1.0" înseamnă că versiunea plăcii de bază este 1.0. Verificați versiunea plăcii de bază înainte de a actualiza BIOS-ul, driverele plăcii de bază sau când căutați informații tehnice.

Exemplu:

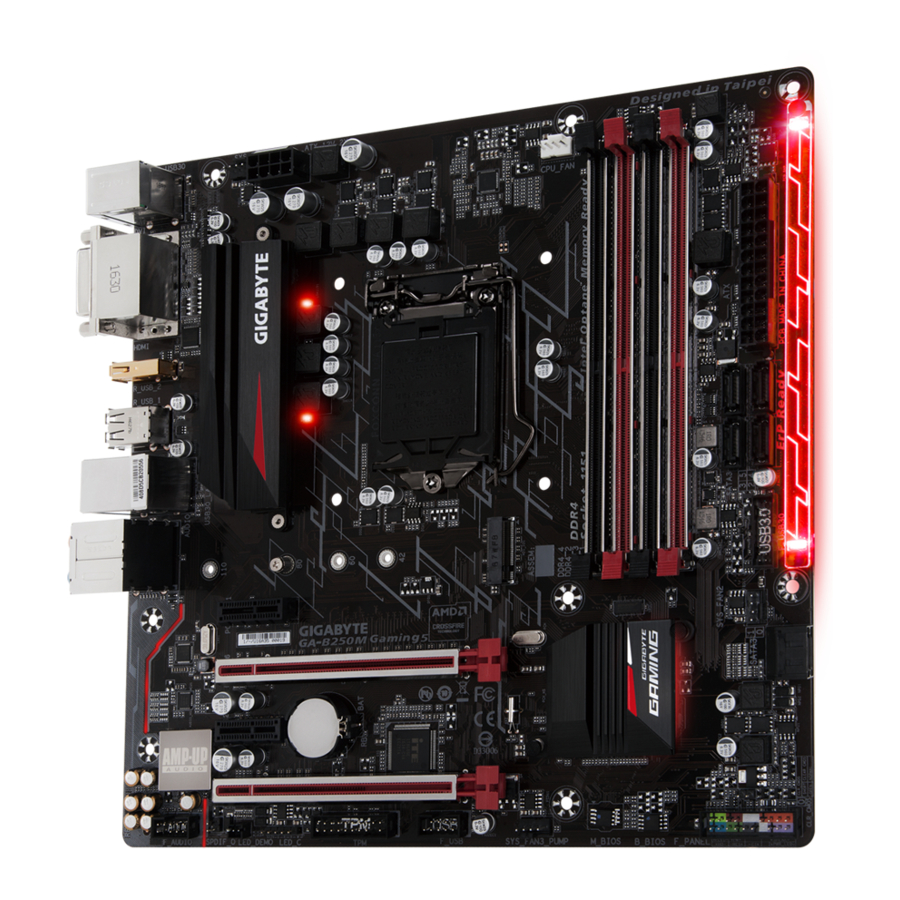

Aspectul plăcii de bază

Conținutul cutiei

Placă de bază GA-B250M-Gaming
Disc cu drivere pentru placa de bază
Manual de utilizare
Patru cabluri SATA
Protecție I/O

* Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale vor depinde de pachetul de produse pe care îl obțineți.
Conținutul cutiei poate fi modificat fără notificare.

Instalarea hardware-ului

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
Înainte de instalare, nu îndepărtați sau rupeți autocolantul S/N (număr de serie) al plăcii de bază sau autocolantul de garanție furnizat de dealerul dvs. Aceste autocolante sunt necesare pentru validarea garanției.
Întotdeauna scoateți alimentarea cu curent alternativ deconectând cablul de alimentare de la priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
Când manipulați placa de bază, evitați să atingeți conductoarele sau conectorii metalici.
Cel mai bine este să purtați o brățară antistatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unei plăcuțe antistatice sau într-un recipient de ecranare electrostatică.
Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată conform standardului local de tensiune.
Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectate.
Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele acesteia.
Asigurați-vă că nu există șuruburi rămase sau componente metalice plasate pe placa de bază sau în interiorul carcasei computerului.
Nu așezați sistemul computerului pe o suprafață neuniformă.
Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
Dacă nu sunteți sigur cu privire la pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de calculatoare certificat.
Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau de împământare ale acestuia.

Specificații produs

CPU	Suport pentru procesoare Intel ® Core ™ i7 de generația a 7-a și a 6-a/procesoare Intel ® Core ™ i5/procesoare Intel ® Core ™ i3/procesoare Intel ® Pentium ®/procesoare Intel ® Celeron ® în pachetul LGA1151 (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de procesoare acceptate.) Memoria cache L3 variază în funcție de CPU
Chipset	Chipset Intel ® B250 Express
Memorie	4 x socluri DDR4 DIMM care acceptă până la 64 GB de memorie de sistem * Datorită unei limitări a sistemului de operare Windows pe 32 de biți, atunci când sunt instalați mai mult de 4 GB de memorie fizică, dimensiunea efectivă a memoriei afișate va fi mai mică decât dimensiunea memoriei fizice instalate. Arhitectură de memorie Dual Channel Suport pentru module de memorie DDR4 2400/2133 MHz Suport pentru module de memorie ECC Un-buffered DIMM 1Rx8/2Rx8 (funcționează în modul non-ECC) Suport pentru module de memorie non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suport pentru module de memorie Extreme Memory Profile (XMP) * Pentru a accepta memoria de 2400 MHz sau XMP, trebuie să instalați un procesor de generația a 7-a. (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Placă grafică integrată	Procesor grafic integrat - Suport grafică Intel ® HD: 1 x port DVI-D, care acceptă o rezoluție maximă de 1920x1200@60 Hz * Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor. 1 x port HDMI, care acceptă o rezoluție maximă de 4096x2160@24 Hz * Suport pentru versiunea HDMI 1.4. Memorie partajată maximă de 1 GB
Audio	Codec Realtek ® ALC1220 High Definition Audio 2/4/5.1/7.1-channel Suport pentru S/PDIF Out
LAN	Chip Intel ® GbE LAN (10/100/1000 Mbit)
Sloturi de expansiune	1 x slot PCI Express x16, care rulează la x16 (PCIEX16) * Pentru o performanță optimă, dacă se instalează o singură placă grafică PCI Express, asigurați-vă că o instalați în slotul PCIEX16. 1 x slot PCI Express x16, care rulează la x4 (PCIEX4) 2 x sloturi PCI Express x1 (Toate sloturile PCI Express respectă standardul PCI Express 3.0.)
Tehnologie Multi-Graphics	Suport pentru tehnologiile AMD Quad-GPU CrossFireX ™ și 2-Way AMD CrossFire ™
Interfață de stocare	Chipset: 1 x conector M.2 (Socket 3, M key, tip 2242/2260/2280/22110 SATA și Suport SSD PCIe x4/x2) 6 x conectori SATA 6Gb/s * Consultați „Conectori interni” pentru notele de instalare pentru conectorii M.2 și SATA.
USB	Chipset: 6 x porturi USB 3.1 Gen 1 (4 porturi pe panoul din spate, 2 porturi disponibile prin headerul USB intern) 5 x porturi USB 2.0/1.1 (3 porturi pe panoul din spate, 2 porturi disponibile prin headerul USB intern)
Conectori interni	1 x conector de alimentare principală ATX cu 24 de pini 1 x conector de alimentare ATX 12V cu 8 pini 1 x conector M.2 Socket 3 6 x conectori SATA 6Gb/s 1 x header ventilator CPU 2 x header-e ventilator sistem 1 x header ventilator sistem/pompă de răcire cu apă 1 x header panou frontal 1 x header audio panou frontal 1 x header USB 3.1 Gen 1 1 x header USB 2.0/1.1 1 x header S/PDIF Out 1 x header Trusted Platform Module (TPM) 1 x header cablu prelungitor bandă LED RGB (RGBW) 1 x jumper Clear CMOS
Conectori panou spate	1 x port tastatură/mouse PS/2 1 x port DVI-D 1 x port HDMI 4 x porturi USB 3.1 Gen 1 3 x porturi USB 2.0/1.1 1 x port RJ-45 1 x conector optic S/PDIF Out 5 x mufe audio (Ieșire difuzor centru/subwoofer, Ieșire difuzor spate, Intrare linie, Ieșire linie, Intrare microfon)
Controler I/O	Chip iTE ® I/O Controller
Monitorizare hardware	Detectarea tensiunii Detectarea temperaturii Detectarea vitezei ventilatorului Avertisment de supraîncălzire Avertisment de defecțiune a ventilatorului Controlul vitezei ventilatorului * Dacă funcția de control al vitezei ventilatorului (pompei) este acceptată va depinde de ventilatorul (pompa) pe care îl instalați.
BIOS	2 x 64 Mbit flash Utilizarea BIOS-ului AMI UEFI licențiat Suport pentru DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcții unice	Suport pentru APP Center * Aplicațiile disponibile în APP Center pot varia în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Suport pentru 3TB+ Unlock Suport pentru Q-Flash Suport pentru Xpress Install
Software inclus	Norton ® Internet Security (versiune OEM) Pregătit pentru memorie Intel ® Optane ™ cFosSpeed
Sistem de operare	Suport pentru Windows 10/8.1 pe 64 de biți Suport pentru Windows 7 pe 32 de biți/64 de biți * Sistemele de operare acceptate pot varia în funcție de modelul procesorului. * Vă rugăm să descărcați "Windows USB Installation Tool" de pe site-ul web GIGABYTE și să îl instalați înainte de a instala Windows 7.
Factor de formă	Factor de formă Micro ATX; 24,4 cm x 24,4 cm

* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor legate de produs fără notificare prealabilă.

Vă rugăm să vizitați site-ul web GIGABYTE pentru liste de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.

$Vă rugăm să vizitați pagina Lista de suport\utilitare de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.$
Vă rugăm să vizitați pagina Support\Utility List (Lista de suport\utilitare) de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea procesorului

Citiți următoarele instrucțiuni înainte de a începe instalarea procesorului:

Asigurați-vă că placa de bază acceptă procesorul. (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport pentru procesoare.)
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala procesorul pentru a preveni deteriorarea hardware-ului.
Localizați pinul unu al procesorului. Procesorul nu poate fi introdus dacă este orientat incorect. (Sau puteți localiza crestăturile de pe ambele părți ale procesorului și tastele de aliniere de pe soclul procesorului.)
Aplicați un strat uniform și subțire de pastă termică pe suprafața procesorului.
Nu porniți computerul dacă coolerul procesorului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea procesorului.
Setați frecvența gazdei CPU în conformitate cu specificațiile CPU. Nu este recomandat ca frecvența magistralei sistemului să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru conform specificațiilor hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.

Instalarea procesorului

Localizați tastele de aliniere de pe soclul procesorului plăcii de bază și crestăturile de pe procesor.

Nu scoateți capacul soclului procesorului înainte de a introduce procesorul. Acesta poate să sară de pe placa de încărcare automat în timpul procesului de reangajare a manetei după ce introduceți procesorul.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware-ului.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri. (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei Dual Channel

Această placă de bază oferă patru socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.

Cele patru socluri de memorie sunt împărțite în două canale și fiecare canal are două socluri de memorie după cum urmează:

Canalul A: DDR4_2, DDR4_4
Canalul B: DDR4_1, DDR4_3

Tabel cu configurațiile de memorie Dual Channel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 module	- -	DS/SS	- -	DS/SS
2 module	DS/SS	- -	DS/SS	- -
4 module	DS/SS	DS/SS	DS/SS	DS/SS

(SS=O singură față, DS=Cu două fețe, "- -"=Fără memorie)

Datorită limitărilor CPU, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
Când activați modul Dual Channel cu două sau patru module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe instalarea unei plăci de expansiune:

Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa de expansiune.
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panoul spate

Port tastatură/mouse PS/2
Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
Port USB 3.1 Gen 1
Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Puteți conecta un DAC USB la acest port sau puteți utiliza acest port pentru dispozitive USB.
Port DVI-D ^(Notă)
Portul DVI-D este conform cu specificația DVI-D și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea DVI-D la acest port.
Port HDMI
Portul HDMI este compatibil cu HDCP și acceptă formatele Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 8 canale de până la 192 KHz/16 biți. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@24 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.

După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul implicit de redare a sunetului la HDMI. (Numele elementului poate diferi în funcție de sistemul dvs. de operare.)
Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB. Puteți conecta un DAC USB la acest port sau puteți utiliza acest port pentru dispozitive USB.
Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB.
Port LAN RJ-45
Portul Gigabit Ethernet LAN oferă conexiune la Internet la o rată de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.

LED conexiune/viteză:

Stare Descriere

Portocaliu Rată de date de 1 Gbps

Verde Rată de date de 100 Mbps

Oprit Rată de date de 10 Mbps

LED activitate:

Stare Descriere

Clipește Transmisia sau recepția de date este în curs

Pornit Nu are loc nicio transmisie sau recepție de date
Port USB 3.1 Gen 1
Portul USB 3.1 Gen 1 acceptă specificația USB 3.1 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.

(Notă) Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.

Ieșire difuzor central/subwoofer
Utilizați această mufă audio pentru a conecta difuzoarele centrale/subwoofer într-o configurație audio cu 5.1/7.1 canale.
Ieșire difuzor spate
Această mufă poate fi utilizată pentru a conecta difuzoarele spate într-o configurație audio cu 4/5.1/7.1 canale.
Conector de ieșire S/PDIF optic
Acest conector oferă ieșire audio digitală către un sistem audio extern care acceptă audio digital optic. Înainte de a utiliza această caracteristică, asigurați-vă că sistemul dvs. audio oferă un conector de intrare audio digital optic.
Intrare linie
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
Ieșire linie
Utilizați această mufă audio pentru o pereche de căști sau un difuzor cu 2 canale. Această mufă poate fi utilizată pentru a conecta difuzoarele frontale într-o configurație audio cu 4/5.1/7.1 canale.
Intrare microfon
Mufa de intrare microfon.

Dacă doriți să instalați un difuzor lateral, trebuie să reatribuiți fie mufa de intrare linie, fie mufa de intrare microfon pentru a fi ieșire difuzor lateral prin driverul audio. Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Când scoateți cablul conectat la un conector de pe panoul spate, scoateți mai întâi cablul din dispozitiv și apoi scoateți-l din placa de bază.
Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

Conectori interni

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

Mai întâi, asigurați-vă că dispozitivele dvs. sunt compatibile cu conectorii pe care doriți să-i conectați.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

ATX_12V_2X4/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)
Cu utilizarea conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design infailibil. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă. Conectorul de alimentare de 12 V alimentează în principal procesorul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.

Pentru a satisface cerințele de extindere, se recomandă utilizarea unei surse de alimentare care poate rezista la un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu oferă puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

ATX_12V_2X4:

Nr. pinului	Definiție	Nr. pinului	Definiție
1	GND (numai pentru 12V 2x4 pini)	5	+12V (numai pentru 12V 2x4 pini)
2	GND (numai pentru 12V 2x4 pini)	6	+12V (numai pentru 12V 2x4 pini)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Nr. pinului	Definiție	Nr. pinului	Definiție
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pornire/oprire soft)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (numai pentru ATX 2x12 pini)	23	+5V (numai pentru ATX 2x12 pini)
12	3.3V (numai pentru ATX 2x12 pini)	24	GND (numai pentru ATX 2x12 pini)

CPU_FAN/SYS_FAN1/2 (Conectori ventilator)
Toți conectorii pentru ventilatoare de pe această placă de bază au 4 pini. Majoritatea conectorilor pentru ventilatoare au un design de inserare infailibil. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

CPU_FAN/SYS_FAN1

SYS_FAN2

Nr. pinului	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
Acești conectori pentru ventilatoare nu sunt blocuri jumper de configurare. Nu puneți un capac jumper pe conectori.

SYS_FAN3_PUMP (Conector ventilator sistem/pompă de răcire cu apă)
Conectorul pentru ventilator/pompă are 4 pini și are un design de inserare infailibil. Majoritatea conectorilor pentru ventilatoare au un design de inserare infailibil. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul conectorului negru este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei. Conectorul oferă, de asemenea, controlul vitezei pentru o pompă de răcire cu apă, consultați capitolul „Configurare BIOS”, „M.I.T.”, pentru mai multe informații

Nr. pinului	Definiție
1	GND
2	Controlul vitezei tensiunii
3	Senzor
4	Controlul vitezei PWM

SATA3 0/1/2/3/4/5 (Conectori SATA 6Gb/s)
Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardul SATA 3Gb/s și SATA 1.5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA.

Nr. pinului	Definiție
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Pentru a activa hot-plugging pentru porturile SATA, consultați capitolul „Configurare BIOS”, „Periferice\Configurare SATA și RST”, pentru mai multe informații.

BAT (Baterie)
Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot să nu fie corecte sau pot fi pierdute.

Puteți șterge valorile CMOS scoțând bateria:

Opriți computerul și deconectați cablul de alimentare.
Scoateți ușor bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, făcându-le scurtcircuit timp de 5 secunde.)
Înlocuiți bateria.
Conectați cablul de alimentare și reporniți computerul.

Opriți întotdeauna computerul și deconectați cablul de alimentare înainte de a înlocui bateria.
Înlocuiți bateria cu una echivalentă. Pericol de explozie dacă bateria este înlocuită cu un model incorect.
Contactați locul de achiziție sau distribuitorul local dacă nu puteți înlocui bateria singur sau nu sunteți sigur de modelul bateriei.
Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

SPDIF_O (Conector ieșire S/PDIF)
Acest conector acceptă S/PDIF Out digital și conectează un cablu audio digital S/PDIF (furnizat de plăcile de expansiune) pentru ieșire audio digitală de la placa de bază la anumite plăci de expansiune, cum ar fi plăci grafice și plăci de sunet. De exemplu, unele plăci grafice vă pot cere să utilizați un cablu audio digital S/PDIF pentru ieșirea audio digitală de la placa de bază la placa grafică dacă doriți să conectați un afișaj HDMI la placa grafică și să aveți ieșire audio digitală de la afișajul HDMI în același timp. Pentru informații despre conectarea cablului audio digital S/PDIF, citiți cu atenție manualul plăcii dvs. de expansiune.

Nr. pinului	Definiție
1	SPDIFO
2	GND

M2Q_32G (Conector M.2 Socket 3)
Conectorul M.2 acceptă SSD-uri M.2 SATA și SSD-uri M.2 PCIe.

Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.

Pasul 1:
Utilizați o șurubelniță pentru a desface șurubul și piulița de pe placa de bază. Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi înșurubați mai întâi piulița.

Pasul 2:
Glisați SSD-ul M.2 în conector în unghi.

Pasul 3:
Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul.

Selectați orificiul adecvat pentru SSD-ul M.2 care urmează să fie instalat și fixați din nou șurubul și piulița.

Notificări de instalare pentru conectorii M2Q_32G și SATA:
Datorită numărului limitat de benzi oferite de Chipset, disponibilitatea conectorilor SATA poate fi afectată de tipul de dispozitiv instalat în conectorul M2Q_32G. Conectorul M2Q_32G partajează lățimea de bandă cu conectorul SATA3 5. Consultați tabelul următor pentru detalii.

Tip de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
SSD SATA M.2
SSD PCIe x4 M.2
SSD PCIe x2 M.2
Niciun SSD M.2 instalat

: Disponibil,
: Indisponibil

F_PANEL (Antet panou frontal)
Conectați comutatorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în șasiu și indicatorul de stare a sistemului de pe șasiu la acest antet conform atribuirilor pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.

PLED/PWR_LED (LED alimentare, galben/violet):
Se conectează la indicatorul de stare a alimentării de pe panoul frontal al șasiului. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau oprit (S5).

Stare sistem	LED
S0	Pornit
S3/S4/S5	Oprit

PW (Comutator alimentare, roșu):
Se conectează la comutatorul de alimentare de pe panoul frontal al șasiului. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați capitolul "Configurare BIOS", "Alimentare" pentru mai multe informații).
SPEAK (Difuzor, portocaliu):
Se conectează la difuzorul de pe panoul frontal al șasiului. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Un singur bip scurt va fi auzit dacă nu este detectată nicio problemă la pornirea sistemului.
HD (LED activitate hard disk, albastru):
Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al șasiului. LED-ul este aprins când hard disk-ul citește sau scrie date.
RES (Comutator resetare, verde):
Se conectează la comutatorul de resetare de pe panoul frontal al șasiului. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
CI (Antet intruziune șasiu, gri):
Se conectează la comutatorul/senzorul de intruziune în șasiu de pe șasiu, care poate detecta dacă capacul șasiului a fost îndepărtat. Această funcție necesită un șasiu cu un comutator/senzor de intruziune în șasiu.
NC (Portocaliu): Fără conexiune.

Designul panoului frontal poate diferi în funcție de șasiu. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard disk-ului, difuzor etc. Când conectați modulul de panou frontal al șasiului la acest antet, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

F_AUDIO (Antet audio panou frontal)
Antetul audio al panoului frontal acceptă audio de înaltă definiție Intel (HD) și audio AC'97. Puteți conecta modulul audio al panoului frontal al șasiului la acest antet. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor antetului plăcii de bază. Conectarea incorectă între conectorul modulului și antetul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.

Pentru audio HD panou frontal:

Nr. pin	Definiție
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Fără pin
9	LINE2_L
10	Sense

Pentru audio AC'97 panou frontal:

Nr. pin	Definiție
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Fără pin
9	Line Out (L)
10	NC

Antetul audio al panoului frontal acceptă audio HD în mod implicit.
Semnalele audio vor fi prezente simultan pe ambele conexiuni audio ale panoului frontal și spate.
Unele șasiuri oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul șasiului.

F_USB30 (Antet USB 3.1 Gen 1)
Antetul este conform cu specificațiile USB 3.1 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.1 Gen 1, vă rugăm să contactați dealerul local.

Nr. pin	Definiție	Nr. pin	Definiție
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Fără pin

F_USB (Antet USB 2.0/1.1)
Antetul este conform cu specificațiile USB 2.0/1.1. Fiecare antet USB poate oferi două porturi USB printr-un suport USB opțional. Pentru achiziționarea suportului USB opțional, vă rugăm să contactați dealerul local.

Nr. pin	Definiție	Nr. pin	Definiție
1	Alimentare (5V)	6	USB DY+
2	Alimentare (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Fără pin
5	USB DX+	10	NC

Nu conectați cablul suportului IEEE 1394 (2x5 pini) în antetul USB 2.0/1.1.
Înainte de a instala suportul USB, asigurați-vă că opriți computerul și deconectați cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.

TPM (Antet modul platformă securizată)
Puteți conecta un modul TPM (Trusted Platform Module) la acest antet.

Nr. pin	Definiție	Nr. pin	Definiție
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Fără pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper ștergere CMOS)
Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

Deschis: Normal

Scurt: Ștergeți valorile CMOS

Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a șterge valorile CMOS.
După repornirea sistemului, accesați BIOS Setup pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults (Încarcă valorile implicite optimizate)) sau configurați manual setările BIOS (consultați capitolul "BIOS Setup" (Configurare BIOS), pentru configurații BIOS).

LED_C (Antet cablu prelungitor bandă LED RGB (RGBW))
Antetul poate fi utilizat pentru a conecta o bandă LED RGB (RGBW) standard 5050 (12V/G/R/B/W), cu o putere nominală maximă de 2A (12V) și o lungime maximă de 2m.

Nr. pin	Definiție
1	12V
2	G
3	R
4	B
5	W

Conectați un capăt al cablului prelungitor bandă LED RGB (RGBW) la antet și celălalt capăt la banda dvs. LED RGB (RGBW). Firul negru (marcat cu un triunghi pe ștecher) al cablului prelungitor trebuie conectat la pinul 1 (12V) al acestui antet. Pinul de 12V (marcat cu o săgeată) de la celălalt capăt al cablului prelungitor trebuie aliniat cu 12V de la banda LED. Aveți grijă la orientarea conexiunii benzii LED; o conexiune incorectă poate duce la deteriorarea benzii LED.

Pentru informații despre cum să porniți/opriți luminile benzii LED RGB (RGBW), consultați instrucțiunile din capitolul "BIOS Setup" (Configurare BIOS).

Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Scoateți cablul de alimentare din priză pentru a preveni deteriorarea dispozitivelor.

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare, etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului.
Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS-ului pentru a păstra valorile de configurare în CMOS. Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită. Pentru a actualiza BIOS-ul, utilizați fie GIGABYTE Q-Flash, fie utilitarul BIOS.

Q-Flash permite utilizatorului să actualizeze sau să facă o copie de rezervă a BIOS-ului rapid și ușor, fără a intra în sistemul de operare.
BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu versiunea actuală de BIOS, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
Se recomandă să nu modificați setările implicite (cu excepția cazului în care este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la incapacitatea sistemului de a porni. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea „Load Optimized Defaults” din acest capitol sau introducerile jumperului bateriei/clear CMOS din capitolul Instalare hardware pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu sigla de pornire va apărea la pornirea computerului. (Exemplu de versiune BIOS: D3)

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări BIOS detaliate. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit. Easy Mode permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare.

Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults pentru a seta sistemul la valorile sale implicite.
Meniurile de configurare BIOS descrise în acest capitol sunt doar cu titlu de referință și pot diferi în funcție de versiunea BIOS.

M.I.T.

Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului dvs. Efectuarea incorectă a overclock/supratensiune poate duce la deteriorarea procesorului, chipsetului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul de pornire a sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

Setări avansate de frecvență
- Valoare ceas gazdă
  Afișează frecvența actuală de funcționare a ceasului gazdă.
- Raport felie grafică ^(Notă)
  Vă permite să setați raportul felie grafică.
- Raport nefeliat grafic ^(Notă)
  Vă permite să setați raportul nefeliat grafic.
- Raport ceas CPU
  Vă permite să modificați raportul ceasului pentru procesorul instalat. Intervalul reglabil depinde de procesorul instalat.
- Frecvență CPU
  Afișează frecvența actuală de funcționare a procesorului.
Setări avansate ale nucleului CPU
- Raport ceas CPU, Frecvență CPU
  Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Setări avansate de frecvență.
- Decalaj AVX ^(Notă)
  Decalajul AVX este decalajul negativ al raportului AVX.

(Notă) Acest element este prezent doar când instalați un procesor care acceptă această caracteristică. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel^®, vă rugăm să vizitați site-ul web Intel.

Raport Uncore
Vă permite să setați raportul CPU Uncore. Intervalul reglabil depinde de procesorul utilizat.
Frecvență Uncore
Afișează frecvența actuală CPU Uncore.
Suprascriere raport flexibil CPU
Activează sau dezactivează raportul flexibil CPU. Raportul maxim de ceas CPU se va baza pe valoarea Setări raport flexibil CPU dacă Raport ceas CPU este setat la Auto. (Implicit: Dezactivat)
Setări raport flexibil CPU
Vă permite să setați raportul flexibil CPU. Intervalul reglabil poate varia în funcție de procesor.
Tehnologie Intel(R) Turbo Boost^(Notă)
Vă permite să determinați dacă să activați tehnologia Intel ® CPU Turbo Boost. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Raport Turbo ^(Notă)
Vă permite să setați rapoartele CPU Turbo pentru un număr diferit de nuclee active. Auto setează rapoartele CPU Turbo în funcție de specificațiile CPU. (Implicit: Auto)
TDP limită de putere (wați) / Timp limită de putere
Vă permite să setați limita de putere pentru modul CPU Turbo și cât timp este nevoie pentru a funcționa la limita de putere specificată. Dacă valoarea specificată este depășită, procesorul va reduce automat frecvența nucleului pentru a reduce puterea. Auto setează limita de putere în funcție de specificațiile CPU. (Implicit: Auto)
Limită curent nucleu (amperi)
Vă permite să setați o limită de curent pentru modul CPU Turbo. Când curentul CPU depășește limita de curent specificată, procesorul va reduce automat frecvența nucleului pentru a reduce curentul. Auto setează limita de putere în funcție de specificațiile CPU. (Implicit: Auto)
Nr. de nuclee CPU activate (Notă)
Vă permite să selectați numărul de nuclee CPU de activat într-un procesor Intel ® multi-core (numărul de nuclee CPU poate varia în funcție de procesor). Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Tehnologie Hyper-Threading (Notă)
Vă permite să determinați dacă să activați tehnologia multi-threading atunci când utilizați un Intel care acceptă această funcție. Această caracteristică funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Tehnologie Intel(R) Speed Shift (Tehnologie Intel® Speed Shift) ^(Notă)
Activează sau dezactivează tehnologia Intel^® Speed Shift. Activarea acestei caracteristici permite procesorului să-și mărească mai rapid frecvența de funcționare și apoi îmbunătățește capacitatea de răspuns a sistemului. (Implicit: Dezactivat)
Oprire îmbunătățită CPU (C1E) ^(Notă)
Activează sau dezactivează funcția Intel ® CPU Enhanced Halt (C1E), o funcție de economisire a energiei CPU în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Suport stare C3 ^(Notă)
Vă permite să determinați dacă procesorul poate intra în modul C3 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C3 este o stare de economisire a energiei mai îmbunătățită decât C1. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)

Suport stare C6/C7 ^{(Notă 1)}
Vă permite să determinați dacă procesorul poate intra în modul C6/C7 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6/C7 este o stare de economisire a energiei mai îmbunătățită decât C3. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Suport stare C8 ^{(Notă 1)}
Vă permite să determinați dacă procesorul poate intra în modul C8 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C8 este o stare de economisire a energiei mai îmbunătățită decât C6/C7. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Limită stare C pachet ^{(Notă 1)}
Vă permite să specificați limita de stare C pentru procesor. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Monitor termic CPU ^{(Notă 1)}
Activează sau dezactivează funcția Intel ® Thermal Monitor, o funcție de protecție împotriva supraîncălzirii CPU. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse când procesorul este supraîncălzit. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Funcție CPU EIST ^{(Notă 1)}
Activează sau dezactivează tehnologia Enhanced Intel ® Speed Step (EIST). În funcție de încărcarea CPU, tehnologia Intel EIST poate reduce dinamic și eficient tensiunea și frecvența nucleului CPU pentru a reduce consumul mediu de energie și producția de căldură. Auto lasă BIOS-ul să configureze automat această setare. (Implicit: Auto)
Optimizare tensiune
Vă permite să determinați dacă să activați optimizarea tensiunii pentru a reduce consumul de energie. (Implicit: Dezactivat)
RSR
Vă permite să determinați dacă să reduceți automat raportul turbo al procesorului dacă tensiunea/temperatura procesorului este prea mare. (Implicit: Activat)
Prefetcher hardware
Vă permite să determinați dacă să activați prefetcherul hardware pentru a prelua date și instrucțiuni din memorie în cache. (Implicit: Activat)
Prefetch linie cache adiacentă
Vă permite să determinați dacă să activați mecanismul de prefetch a liniei cache adiacente, care permite procesorului să recupereze linia cache solicitată, precum și linia cache ulterioară. (Implicit: Activat)

Profil memorie extremă (X.M.P.) ^{(Notă 2)}
Permite BIOS-ului să citească datele SPD de pe modulul(ele) de memorie XMP pentru a îmbunătăți performanța memoriei când este activat.

Dezactivat	Dezactivează această funcție. (Implicit)
Profil1	Utilizează setările profilului 1.
Profil2 ^{(Notă 2)}	Utilizează setările profilului 2.

Multiplicator memorie sistem
Vă permite să setați multiplicatorul memoriei sistemului. Auto setează multiplicatorul memoriei în funcție de datele SPD ale memoriei. (Implicit: Auto)

(Notă 1) Acest element este prezent doar atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel^®, vă rugăm să vizitați site-ul web al Intel.
(Notă 2) Acest element este prezent doar atunci când instalați un CPU și un modul de memorie care acceptă această funcție.

Raport impar de memorie (100/133 sau 200/266)
Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto)
Frecvența memoriei (MHz)
Prima valoare a frecvenței memoriei este frecvența normală de funcționare a memoriei utilizate; a doua este frecvența memoriei care este ajustată automat în funcție de setările System Memory Multiplier.

Setări avansate ale memoriei

Profil de memorie extrem (X.M.P.) ^(Notă) , Multiplicator memorie sistem, Raport impar de memorie (100/133 sau 200/266), Frecvența memoriei (MHz)
Setările de mai sus sunt sincronizate cu cele de sub aceleași elemente din meniul Advanced Frequency Settings.

Mod de bootare a memoriei ^(Notă)
Oferă metode de detectare și antrenare a memoriei.

Auto	Permite BIOS-ului să configureze automat această setare. (Implicit)
Normal	BIOS-ul efectuează automat antrenamentul memoriei. Vă rugăm să rețineți că, dacă sistemul devine instabil sau nu poate fi pornit, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați introducerile jumperului baterie/ștergere CMOS din capitolul Instalare hardware pentru a afla cum să ștergeți valorile CMOS.)
Activați pornirea rapidă	Omite detectarea și antrenarea memoriei în anumite criterii specifice pentru o pornire mai rapidă a memoriei.
Dezactivați pornirea rapidă	Detectați și antrenați memoria la fiecare pornire.

Setări de îmbunătățire a memoriei
Oferă mai multe setări de îmbunătățire a performanței memoriei: Normal (performanță de bază), Relax OC, Stabilitate îmbunătățită și Performanță îmbunătățită. (Implicit: Normal)
Mod de temporizare a memoriei
Manual și Advanced Manual permit configurarea Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving și a setărilor de temporizare a memoriei de mai jos. Opțiunile sunt: Auto (implicit), Manual, Advanced Manual.
Tensiune DDR profil
Când utilizați un modul de memorie non-XMP sau Profil de memorie extrem (X.M.P.) este setat la Dezactivat, valoarea este afișată în funcție de specificațiile memoriei dvs. Când Profil de memorie extrem (X.M.P.) este setat la Profilul 1 sau Profilul 2, valoarea este afișată în funcție de datele SPD de pe memoria XMP.
Memory Multiplier Tweaker
Oferă diferite niveluri de auto-reglare a memoriei. (Implicit: Auto)
Împletire canale
Activează sau dezactivează împletirea canalelor de memorie. Activat permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Împletire ranguri
Activează sau dezactivează împletirea rangurilor de memorie. Activat permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)

(Notă) Acest element este prezent numai atunci când instalați un CPU și un modul de memorie care acceptă această funcție.

Channel A/B Memory Sub Timings
Acest submeniu oferă setări de sincronizare a memoriei pentru fiecare canal de memorie. Ecranele respective de setare a sincronizării pot fi configurate numai atunci când Memory Timing Mode este setat la Manual sau Advanced Manual. Notă: Sistemul dvs. poate deveni instabil sau nu poate porni după ce faceți modificări la sincronizarea memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite prin încărcarea valorilor implicite optimizate sau ștergerea valorilor CMOS.
Advanced Voltage Settings
Advanced Power Settings
- CPU Vcore Loadline Calibration
  Vă permite să configurați Load-Line Calibration pentru tensiunea CPU Vcore. Selectarea unui nivel mai înalt menține tensiunea CPU Vcore mai consistentă cu ceea ce este setat în BIOS sub sarcină grea. Auto permite BIOS-ului să configureze automat această setare și setează tensiunea urmând specificațiile Intel. (Implicit: Auto)
- VAXG Loadline Calibration
  Vă permite să configurați Load-Line Calibration pentru tensiunea CPU VAXG. Selectarea unui nivel mai înalt menține tensiunea CPU VAXG mai consistentă cu ceea ce este setat în BIOS sub sarcină grea. Auto permite BIOS-ului să configureze automat această setare și setează tensiunea urmând specificațiile Intel. (Implicit: Auto)
CPU Core Voltage Control
Această secțiune oferă opțiuni de control al tensiunii CPU.
Chipset Voltage Control
Această secțiune oferă opțiuni de control al tensiunii Chipset.
DRAM Voltage Control
Această secțiune oferă opțiuni de control al tensiunii memoriei.

PC Health Status

Reset Case Open Status

Disabled (Dezactivat)	Păstrează sau șterge înregistrarea stării anterioare de intruziune în carcasă. (Implicit)
Enabled (Activat)	Șterge înregistrarea stării anterioare de intruziune în carcasă, iar câmpul Case Open va afișa "No" la următoarea pornire.

Case Open
Afișează starea de detectare a dispozitivului de detectare a intruziunii în carcasă atașat la headerul CI al plăcii de bază. Dacă capacul carcasei sistemului este îndepărtat, acest câmp va afișa "Yes", altfel va afișa "No". Pentru a șterge înregistrarea stării de intruziune în carcasă, setați Reset Case Open Status la Enabled, salvați setările în CMOS și apoi reporniți sistemul.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Afișează tensiunile curente ale sistemului.

Miscellaneous Settings
- Max Link Speed
  Vă permite să setați modul de funcționare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
- 3DMark01 Enhancement
  Vă permite să determinați dacă să îmbunătățiți performanța unor benchmark-uri vechi. (Implicit: Dezactivat)

Smart Fan 5 Settings & Monitor
Vă permite să selectați o țintă pentru monitorizare și să faceți ajustări suplimentare. (Implicit: CPU FAN)

Fan Speed Control

Normal	Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer pe baza cerințelor sistemului dumneavoastră. (Implicit)
Silent (Silențios)	Permite ventilatorului să funcționeze la viteze mici.
Manual	Vă permite să controlați viteza ventilatorului în graficul curbei.
Full Speed (Viteză maximă)	Permite ventilatorului să funcționeze la viteze maxime.

Fan Control Use Temperature Input
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
Temperature Interval
Vă permite să selectați intervalul de temperatură pentru schimbarea vitezei ventilatorului.

Fan/Pump Control Mode

Auto	Permite BIOS-ului să detecteze automat tipul de ventilator/pompă instalat și setează modul de control optim. (Implicit)
Voltage (Tensiune)	Modul de tensiune este recomandat pentru un ventilator/pompă cu 3 pini.
PWM	Modul PWM este recomandat pentru un ventilator/pompă cu 4 pini.

Fan Speed
Afișează vitezele curente ale ventilatorului/pompei.
Temperature Warning Control
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Disabled (dezactivat) (implicit), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning
Permite sistemului să emită un sunet de avertizare dacă ventilatorul/pompa nu este conectat sau nu funcționează. Verificați starea ventilatorului/pompei sau conexiunea ventilatorului/pompei când se întâmplă acest lucru. (Implicit: Dezactivat)

Sistem

Sistem
Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.

Nivel de acces
Afișează nivelul de acces curent, în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, implicit va afișa Administrator.) Nivelul de Administrator vă permite să faceți modificări la toate
setările BIOS-ului; nivelul de Utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.
Limbă sistem
Selectează limba implicită utilizată de BIOS.
Data sistemului
Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Ora sistemului
Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 13:00 este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.

BIOS

Bootup NumLock State
Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)

Security Option
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau numai când accesați configurarea BIOS-ului. După configurarea acestui element, setați parola/parolele sub elementul Administrator Password/User Password.

Setup	O parolă este necesară numai pentru accesarea programului de configurare a BIOS-ului. O parolă este necesară pentru pornirea sistemului și pentru accesarea configurării BIOS-ului
Sistem	O parolă este necesară pentru pornirea sistemului și pentru accesarea programului de configurare a BIOS-ului. (Implicit)

Full Screen LOGO Show
Vă permite să stabiliți dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled (Dezactivat) omite sigla GIGABYTE la pornirea sistemului. (Implicit: Activat)
Boot Option Priorities
Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul șirului "UEFI:" în lista dispozitivelor de bootare. Pentru a boota de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul șirului "UEFI:". Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 7 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 7 pe 64 de biți și care are prefixul șirului "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specifică ordinea de bootare pentru un anumit tip de dispozitiv, cum ar fi unitățile de hard disk, unitățile optice, unitățile de dischetă și dispozitivele care acceptă funcția Boot from LAN etc. Apăsați <Enter> pe acest element pentru a accesa submeniul care prezintă dispozitivele de același tip care sunt conectate. Acest element este prezent numai dacă este instalat cel puțin un dispozitiv pentru acest tip.
Fast Boot
Activează sau dezactivează Fast Boot (Pornire rapidă) pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast (Ultra rapid) oferă cea mai rapidă viteză de pornire. (Implicit: Dezactivat)

SATA Support

All Sata Devices	Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
Last Boot HDD Only	Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.

Acest element este configurabil numai atunci când Fast Boot este setat pe Enabled (Activat) sau Ultra Fast (Ultra rapid).

VGA Support
Vă permite să selectați tipul de sistem de operare pe care să-l porniți.

Auto	Activează numai ROM-ul opțiunii moștenite.
EFI Driver	Activează ROM-ul opțiunii EFI. (Implicit)

Acest element este configurabil numai atunci când Fast Boot este setat pe Enabled (Activat) sau Ultra Fast (Ultra rapid).

USB Support

Disabled	Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Full Initial	Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST.
Partial Initial	O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit)

Acest element este configurabil numai atunci când Fast Boot este setat pe Enabled (Activat). Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast (Ultra rapid).

PS2 Devices Support

Disabled	Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
Enabled	Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)

Acest element este configurabil numai atunci când Fast Boot este setat pe Enabled (Activat). Această funcție este dezactivată când Fast Boot este setat pe Ultra Fast (Ultra rapid).

NetWork Stack Driver Support

Disabled	Dezactivează bootarea din rețea. (Implicit)
Enabled	Activează bootarea din rețea.

Acest element este configurabil numai când Fast Boot este setat pe Enabled (Activat) sau Ultra Fast (Ultra rapid).

Next Boot After AC Power Loss

Normal Boot	Activează pornirea normală la revenirea alimentării cu curent alternativ. (Implicit)
Fast Boot	Păstrează setările Fast Boot (Pornire rapidă) la revenirea alimentării cu curent alternativ.

Acest element este configurabil numai când Fast Boot este setat pe Enabled (Activat) sau Ultra Fast (Ultra rapid).

Mouse Speed
Vă permite să setați viteza de mișcare a cursorului mouse-ului. (Implicit: 1 X)
Windows 8/10 Features
Vă permite să selectați sistemul de operare care urmează să fie instalat. (Implicit: Alt sistem de operare)

CSM Support
Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de bootare PC moștenit.

Enabled	Activează UEFI CSM. (Implicit)
Disabled	Dezactivează UEFI CSM și acceptă numai procesul de bootare UEFI BIOS.

Acest element este configurabil numai când Windows 8/10 Features este setat pe Windows 8/10 sau Windows 8/10 WHQL.

LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați ROM-ul opțiunii moștenite pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil numai când CSM Support este setat pe Enabled (Activat).

Storage Boot Option Control
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii moștenite pentru controlerul dispozitivului de stocare.

Do not launch	Dezactivează ROM-ul opțiunii.
Legacy	Activează numai ROM-ul opțiunii moștenite. (Implicit)
UEFI	Activează numai ROM-ul opțiunii UEFI.

Acest element este configurabil numai când CSM Support este setat pe Enabled (Activat).

Other PCI Device
Vă permite să selectați dacă să activați UEFI sau ROM-ul opțiunii Legacy pentru controlerul dispozitivului PCI, altul decât controlerele LAN, dispozitiv de stocare și grafică.

Do not launch	Dezactivează ROM-ul opțiunii.
Legacy	Activează numai ROM-ul opțiunii moștenite.
UEFI	Activează numai ROM-ul opțiunii UEFI. (Implicit)

Acest element este configurabil numai când CSM Support este setat pe Enabled (Activat).

Administrator Password
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și la accesarea configurării BIOS-ului. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS-ului.
User Password
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și la accesarea configurării BIOS-ului. Cu toate acestea, parola de utilizator vă permite să faceți modificări doar la anumite setări BIOS, dar nu la toate.
Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți-o mai întâi pe cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea. NOTE: Înainte de a seta parola de utilizator, asigurați-vă că ați setat mai întâi parola de administrator.
Secure Boot
Vă permite să activați sau să dezactivați Secure Boot și să configurați setările aferente.

Periferice

Initial Display Output
Specifică inițierea inițială a afișajului monitorului de la placa grafică PCI Express instalată sau de la placa grafică integrată.

IGFX	Setează placa grafică integrată ca prim afișaj.
PCIe 1 Slot	Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
PCIe 2 Slot	Setează placa grafică de pe slotul PCIEX4 ca prim afișaj.

LED_C Connect
Activează sau dezactivează luminile benzii LED RGB (RGBW) conectată la header-ul LED_C de pe placa de bază. (Implicit: Activat)

RGB Fusion
Vă permite să setați modul de iluminare LED pentru placa de bază.

Off	Dezactivează această funcție.
Pulse Mode	Toate LED-urile se estompează și se aprind simultan.
Color Cycle	Toate LED-urile parcurg simultan un spectru complet de culori.
Static Mode	Toate LED-urile emit o singură culoare. (Implicit)
Flash Mode	Toate LED-urile se aprind și se sting simultan.

Intel Platform Trust Technology (PTT)
Activează sau dezactivează tehnologia Intel^® PTT. (Implicit: Dezactivat)

USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Vă permite să creșteți tensiunea de ieșire a porturilor USB 3.1 Gen 1 de pe panoul din spate (cele de sub portul pentru tastatură/mouse PS/2) pentru a consolida stabilitatea dispozitivului (dispozitivelor) USB.

Normal	Păstrează tensiunea de ieșire originală. (Implicit)
Disable USB bus power	Dezactivează alimentarea conectorilor USB. Player-ele audio high-end pot conecta propria sursă de alimentare USB externă.
Voltage Compensation +0.1V	Adaugă 0,1V la tensiunea de ieșire originală.
Voltage Compensation +0.2V	Adaugă 0,2V la tensiunea de ieșire originală.
Voltage Compensation +0.3V.	Adaugă 0,3V la tensiunea de ieșire originală.

OffBoard SATA Controller Configuration
Afișează informații despre SSD-ul dvs. M.2 PCIe dacă este instalat.
Trusted Computing
Activează sau dezactivează Trusted Platform Module (TPM).
Intel(R) Bios Guard Technology
Activează sau dezactivează funcția Intel^® BIOS Guard, care protejează BIOS-ul de atacuri rău intenționate.
Network Stack Configuration
Dezactivează sau activează bootarea din rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
- Ipv4 PXE Support
  Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai când Network Stack este activat.
- Ipv4 HTTP Support
  Activează sau dezactivează suportul pentru bootarea HTTP pentru IPv4. Acest element este configurabil numai când Network Stack este activat.
- Ipv6 PXE Support
  Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai când Network Stack este activat.
- Ipv6 HTTP Support
  Activează sau dezactivează suportul pentru bootarea HTTP pentru IPv6. Acest element este configurabil numai când Network Stack este activat.
- PXE boot wait time
  Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE. Acest element este configurabil numai când Network Stack este activat. (Implicit: 0)
- Media detect count
  Vă permite să setați numărul de ori pentru a verifica prezența suportului media. Acest element este configurabil numai când Network Stack este activat. (Implicit: 1)
NVMe Configuration
Afișează informații despre SSD-ul dvs. M.2 NVME PCIe dacă este instalat.
USB Configuration & Legacy USB Support
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
- XHCI Hand-off
  Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Dezactivat)
- USB Mass Storage Driver Support
  Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
- Port 60/64 Emulation
  Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suport legacy complet pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitive USB. (Implicit: Activat)
- Mass Storage Devices
  Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.

SATA And RST Configuration & SATA Controller(s)
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)

SATA Mode Selection
Specifică modul de operare al controlerelor SATA integrate.

Intel RST With Intel Optane System Acceleration	Activează suportul tehnologiei Intel ® Optane ™ pentru controlerele SATA.
AHCI	Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)

Aggressive LPM Support
Activează sau dezactivează funcția de economisire a energiei, ALPM (Aggressive Link Power Management), pentru controlerele SATA ale chipset-ului. (Implicit: Activat)
Port 0/1/2/3/4/5
Activează sau dezactivează fiecare port SATA. (Implicit: Activat)
Hot plug
Activează sau dezactivează capacitatea hot plug pentru fiecare port SATA. (Implicit: Dezactivat)
Configured as eSATA
Activează sau dezactivează suportul pentru dispozitivele SATA externe.

Chipset

VT-d ^(Note)
Activează sau dezactivează tehnologia Intel^® Virtualization pentru Directed I/O. (Implicit: Activat)
Internal Graphics
Activează sau dezactivează funcția grafică integrată. (Implicit: Auto)
DVMT Pre-Allocated
Vă permite să setați dimensiunea memoriei grafice integrate. Opțiunile sunt: 32M~1024M. (Implicit: 32M)
DVMT Total Gfx Mem
Vă permite să alocați dimensiunea memoriei DVMT a graficii integrate. Opțiunile sunt: 128M, 256M, MAX. (Implicit: 256M)
Audio Controller
Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
Dacă doriți să instalați o placă audio add-in terță parte în loc să utilizați sunetul integrat, setați acest element la Disabled (Dezactivat).
PCH LAN Controller
Activează sau dezactivează funcția LAN integrată. (Implicit: Activat)
Dacă doriți să instalați o placă de rețea add-in terță parte în loc să utilizați LAN-ul integrat, setați acest element la Disabled (Dezactivat).
Wake on LAN Enable
Activează sau dezactivează funcția wake on LAN. (Implicit: Activat)
High Precision Timer
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)
IOAPIC 24-119 Entries
Activează sau dezactivează această funcție. (Implicit: Activat)

(Note) Acest element este prezent numai când instalați un procesor care acceptă această funcție. Pentru mai multe informații despre funcțiile unice ale procesoarelor Intel^®, vă rugăm să vizitați site-ul web al Intel.

Alimentare

Platform Power Management
Activează sau dezactivează funcția Active State Power Management (ASPM). (Implicit: Dezactivat)
PEG ASPM
Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul CPU PEG. Acest element este configurabil numai când Platform Power Management este setat pe Enabled (Activat). (Implicit: Activat)
PCH ASPM
Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul PCI Express al Chipset-ului. Acest element este configurabil numai când Platform Power Management este setat pe Enabled (Activat). (Implicit: Activat)
DMI ASPM
Vă permite să configurați modul ASPM atât pentru partea CPU, cât și pentru partea Chipset a legăturii DMI. Acest element este configurabil numai când Platform Power Management este setat pe Enabled (Activat). (Implicit: Activat)

AC BACK
Determină starea sistemului după revenirea alimentării în urma unei pierderi de curent AC.

Întotdeauna Oprit	Sistemul rămâne oprit la revenirea curentului AC. (Implicit)
Întotdeauna Pornit	Sistemul este pornit la revenirea curentului AC.
Memorie	Sistemul revine la ultima stare activă cunoscută la revenirea curentului AC.

Power On By Keyboard
Permite ca sistemul să fie pornit de un eveniment de trezire de la tastatura PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Orice Tastă	Apăsați orice tastă pentru a porni sistemul.
Tastatură 98	Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
Parolă	Setați o parolă cu 1~5 caractere pentru a porni sistemul.

Power On Password
Setați parola când Power On By Keyboard este setat pe Password.
Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere și apoi apăsați <Enter> pentru a accepta. Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați <Enter> din nou fără a introduce parola pentru a șterge setările parolei.

Power On By Mouse
Permite ca sistemul să fie pornit de un eveniment de trezire de la mouse-ul PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.

Dezactivat	Dezactivează această funcție. (Implicit)
Mișcare	Mișcați mouse-ul pentru a porni sistemul.
Dublu Clic	Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.

ErP
Determină dacă sistemul trebuie să consume cea mai mică putere în starea S5 (oprire). (Implicit: Dezactivat)
Notă: Când acest element este setat pe Enabled (Activat), următoarele funcții vor deveni indisponibile: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard și wake on LAN.

Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.

Oprire Instantanee	Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
Întârziere 4 Sec.	Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.

Power Loading
Activează sau dezactivează sarcina fictivă. Când sursa de alimentare este la sarcină scăzută, o autoprotecție se va activa, cauzând oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, vă rugăm să setați pe Enabled (Activat). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Resume by Alarm
Determină dacă sistemul trebuie pornit la o oră dorită. (Implicit: Dezactivat)
Dacă este activat, setați data și ora după cum urmează:
Ziua de trezire: Porniți sistemul la o oră specifică în fiecare zi sau într-o zi specifică dintr-o lună.
Ora/minutul/secunda de trezire: Setați ora la care sistemul va fi pornit automat.
Notă: Când utilizați această funcție, evitați oprirea necorespunzătoare din sistemul de operare sau scoaterea alimentării AC, altfel setările pot fi ineficiente.
RC6(Render Standby)
Vă permite să determinați dacă placa grafică integrată trebuie să intre în modul standby pentru a reduce consumul de energie. (Implicit: Activat)

Salvare și Ieșire

Save & Exit Setup
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul BIOS Setup. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
Exit Without Saving
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din BIOS Setup fără a salva modificările efectuate în BIOS Setup în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal BIOS Setup.
Load Optimized Defaults
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite Optimized după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
Boot Override
Vă permite să selectați un dispozitiv de pe care să booteze imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dumneavoastră va reporni automat și va boota de pe acel dispozitiv.
Save Profiles
Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB (Selectați Fișierul din HDD/FDD/USB) pentru a salva profilul pe dispozitivul dumneavoastră de stocare.
Load Profiles
Dacă sistemul dumneavoastră devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăi de cap pentru reconfigurarea setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB (Selectați Fișierul din HDD/FDD/USB) pentru a introduce profilul creat anterior de pe dispozitivul dumneavoastră de stocare sau încărcați profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Instalarea driverelor

Înainte de a instala driverele, instalați mai întâi sistemul de operare. (Următoarele instrucțiuni folosesc Windows 10 ca sistem de operare exemplu.)
După instalarea sistemului de operare, introduceți discul cu driverele plăcii de bază în unitatea optică. Faceți clic pe mesajul "Atingeți pentru a alege ce se întâmplă cu acest disc" din colțul din dreapta sus al ecranului și selectați "Executare Run.exe." (Sau accesați Computerul meu, faceți dublu clic pe unitatea optică și executați programul Run.exe.)

"Xpress Install" (Instalare Xpress) va scana automat sistemul și apoi va lista toate driverele care sunt recomandate pentru instalare. Puteți face clic pe butonul Xpress Install și "Xpress Install" (Instalare Xpress) va instala toate driverele selectate. Sau faceți clic pe pictograma săgeată pentru a instala individual driverele de care aveți nevoie.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web al GIGABYTE pentru detalii despre configurarea software-ului audio.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE GA-B250M-Gaming 5 - Manualul plăcii de bază
