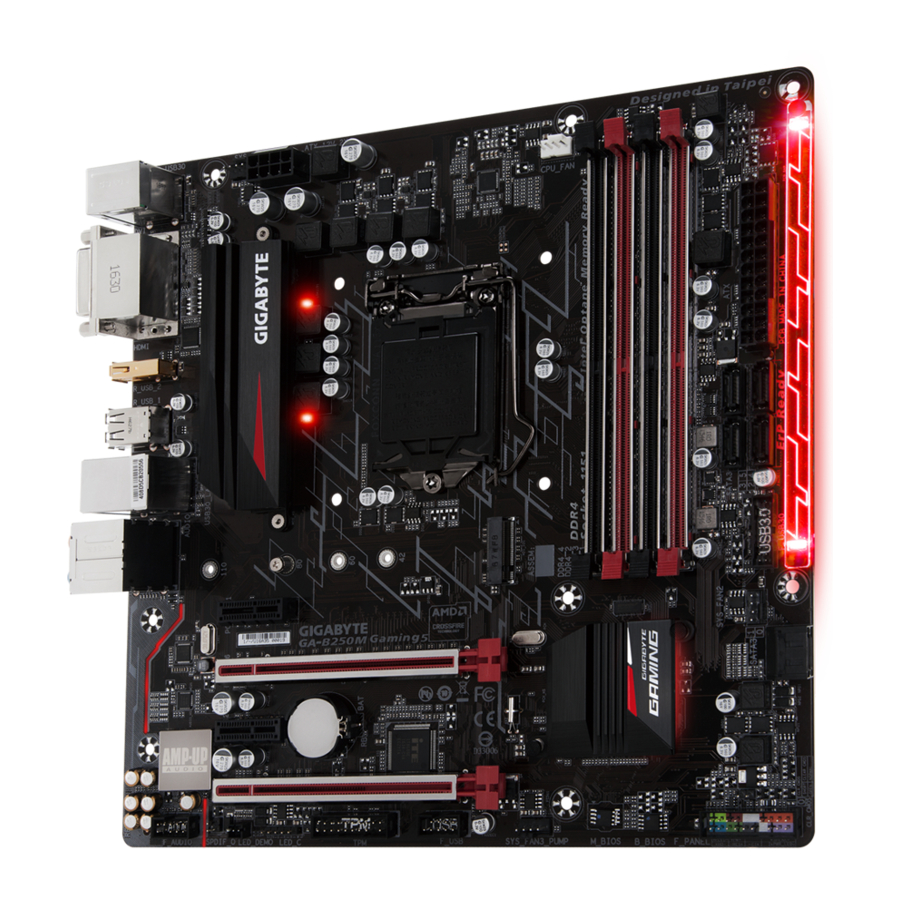

GIGABYTE GA-B250M-Gaming 5 - Manual de la placa base

Identificación de la revisión de su placa base

El número de revisión de su placa base tiene este aspecto: "REV: X.X.". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o cuando busque información técnica.

Ejemplo:

Diseño de la placa base

Contenido de la caja

• Placa base GA-B250M-Gaming
• Disco de controladores de la placa base
• Manual del usuario
• Cuatro cables SATA
• Protector de E/S

* El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete del producto que obtenga.
El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos electrónicos y componentes delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta S/N (número de serie) de la placa base o la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o retirar la placa base u otros componentes de hardware.
• Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar cualquier cable o conector metálico.
• Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, una CPU o una memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
• Antes de utilizar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos o componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema, así como daños físicos al usuario.
• Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si utiliza un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

CPU	Soporte para procesadores Intel ® Core ™ i7 de 7ª y 6ª generación/procesadores Intel ® Core ™ i5/procesadores Intel ® Core ™ i3/procesadores Intel ® Pentium ®/procesadores Intel ® Celeron ® en el paquete LGA1151 (Visite el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente). La caché L3 varía según la CPU
Chipset	Chipset Intel ® B250 Express
Memoria	4 zócalos DIMM DDR4 que admiten hasta 64 GB de memoria del sistema * Debido a una limitación del sistema operativo Windows de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño real de la memoria que se muestra será inferior al tamaño de la memoria física instalada. Arquitectura de memoria de doble canal Soporte para módulos de memoria DDR4 de 2400/2133 MHz Soporte para módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC) Soporte para módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer no ECC Soporte para módulos de memoria Extreme Memory Profile (XMP) * Para admitir memoria de 2400 MHz o XMP, debe instalar un procesador de 7ª generación. (Visite el sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
Gráficos integrados	Procesador de gráficos integrado: compatibilidad con Intel ® HD Graphics: 1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz * El puerto DVI-D no admite la conexión D-Sub mediante un adaptador. 1 puerto HDMI, que admite una resolución máxima de 4096x2160 a 24 Hz * Soporte para la versión HDMI 1.4. Memoria compartida máxima de 1 GB
Audio	Códec Realtek ® ALC1220 Audio de alta definición 2/4/5.1/7.1 canales Soporte para salida S/PDIF
LAN	Chip Intel ® GbE LAN (10/100/1000 Mbit)
Ranuras de expansión	1 ranura PCI Express x16, que funciona a x16 (PCIEX16) * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16. 1 ranura PCI Express x16, que funciona a x4 (PCIEX4) 2 ranuras PCI Express x1 (Todas las ranuras PCI Express cumplen con el estándar PCI Express 3.0).
Tecnología Multi-Graphics	Soporte para las tecnologías AMD Quad-GPU CrossFireX ™ y 2-Way AMD CrossFire ™
Interfaz de almacenamiento	Chipset: 1 conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 SATA y soporte para SSD PCIe x4/x2) 6 conectores SATA de 6 Gb/s * Consulte "Conectores internos" para obtener información sobre los avisos de instalación de los conectores M.2 y SATA.
USB	Chipset: 6 puertos USB 3.1 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través de el conector USB interno) 5 puertos USB 2.0/1.1 (3 puertos en el panel posterior, 2 puertos disponibles a través de el conector USB interno)
Conectores internos	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 1 conector M.2 Socket 3 6 conectores SATA de 6 Gb/s 1 cabezal de ventilador de CPU 2 cabezales de ventilador del sistema 1 cabezal de bomba de refrigeración líquida/ventilador del sistema 1 cabezal del panel frontal 1 cabezal de audio del panel frontal 1 cabezal USB 3.1 Gen 1 1 cabezal USB 2.0/1.1 1 cabezal de salida S/PDIF 1 cabezal de módulo de plataforma segura (TPM) 1 cabezal de cable de extensión de tira LED RGB (RGBW) 1 puente Clear CMOS
Conectores del panel posterior	1 puerto de teclado/ratón PS/2 1 puerto DVI-D 1 puerto HDMI 4 puertos USB 3.1 Gen 1 3 puertos USB 2.0/1.1 1 puerto RJ-45 1 conector de salida S/PDIF óptico 5 conectores de audio (salida de altavoz central/subwoofer, salida de altavoz trasero, entrada de línea, Salida de línea, entrada de micrófono)
Controlador de E/S	Chip controlador de E/S iTE ®
Monitorización de hardware	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de sobrecalentamiento Advertencia de fallo del ventilador Control de velocidad del ventilador * La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
BIOS	2 flash de 64 Mbit Uso de AMI UEFI BIOS con licencia Soporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas	Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de la placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Soporte para 3TB+ Unlock Soporte para Q-Flash Soporte para Xpress Install
Software incluido	Norton ® Internet Security (versión OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Sistema operativo	Soporte para Windows 10/8.1 de 64 bits Soporte para Windows 7 de 32 bits/64 bits * Los sistemas operativos compatibles pueden variar según el modelo de su procesador. * Descargue la "Herramienta de instalación de Windows USB" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Factor de forma	Factor de forma Micro ATX; 24,4 cm x 24,4 cm

* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y en la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Support\Utility List (Lista de soporte\utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes instrucciones antes de comenzar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU. (Vaya al sitio web de GIGABYTE para obtener la lista de compatibilidad de CPU más reciente).
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Localice el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede localizar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
• Aplique una capa uniforme y fina de grasa térmica en la superficie de la CPU.
• No encienda el ordenador si el refrigerador de la CPU no está instalado, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
• Ajuste la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU

Localice las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.

No retire la cubierta del zócalo de la CPU antes de insertar la CPU. Puede desprenderse de la placa de carga automáticamente durante el proceso de volver a acoplar la palanca después de insertar la CPU.

Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.

Instalación de la memoria

Lea las siguientes instrucciones antes de comenzar a instalar la memoria:

• Asegúrese de que la placa base sea compatible con la memoria. Se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips. (Vaya al sitio web de GIGABYTE para conocer las velocidades de memoria y los módulos de memoria compatibles más recientes).
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal

Esta placa base proporciona cuatro zócalos de memoria y es compatible con la tecnología de doble canal. Después de instalar la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal duplicará el ancho de banda de la memoria original.

Los cuatro zócalos de memoria están divididos en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:

Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Tabla de configuraciones de memoria de doble canal

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes instrucciones antes de instalar la memoria en el modo de doble canal.

1. El modo de doble canal no se puede habilitar si solo está instalado un módulo de memoria.
2. Cuando se habilita el modo de doble canal con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una tarjeta de expansión

Lea las siguientes instrucciones antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base sea compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

1. Puerto de teclado/ratón PS/2
   Utilice este puerto para conectar un ratón o teclado PS/2.
2. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Puede conectar un DAC USB a este puerto o utilizar este puerto para dispositivos USB.
3. Puerto DVI-D^(Nota)
   El puerto DVI-D cumple con la especificación DVI-D y admite una resolución máxima de 1920x1200@60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte un monitor que admita la conexión DVI-D a este puerto.
4. Puerto HDMI
   El puerto HDMI es compatible con HDCP y admite los formatos Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es de 4096x2160@24 Hz, pero las resoluciones reales admitidas dependen del monitor que se utilice.

   Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).
5. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB. Puede conectar un DAC USB a este puerto o utilizar este puerto para dispositivos USB.
6. Puerto USB 2.0/1.1
   El puerto USB es compatible con la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
7. Puerto LAN RJ-45
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

   LED de conexión/velocidad:

   Estado	Descripción
   Naranja	Velocidad de datos de 1 Gbps
   Verde	Velocidad de datos de 100 Mbps
   Apagado	Velocidad de datos de 10 Mbps

   LED de actividad:

   Estado	Descripción
   Parpadeando	Se está produciendo la transmisión o recepción de datos
   Encendido	No se está produciendo la transmisión o recepción de datos

8. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 es compatible con la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.

(Nota) El puerto DVI-D no admite la conexión D-Sub mediante un adaptador.

9. Salida de altavoz central/subwoofer
   Utilice esta toma de audio para conectar altavoces centrales/subwoofer en una configuración de audio de 5.1/7.1 canales.
10. Salida de altavoz trasero
    Esta toma se puede utilizar para conectar altavoces traseros en una configuración de audio de 4/5.1/7.1 canales.
11. Conector de salida S/PDIF óptico
    Este conector proporciona salida de audio digital a un sistema de audio externo que admite audio digital óptico. Antes de utilizar esta función, asegúrese de que su sistema de audio proporciona un conector de entrada de audio digital óptico.
12. Entrada de línea
    La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea, como una unidad óptica, un walkman, etc.
13. Salida de línea
    Utilice esta toma de audio para auriculares o altavoces de 2 canales. Esta toma se puede utilizar para conectar altavoces frontales en una configuración de audio de 4/5.1/7.1 canales.
14. Entrada de micrófono
    La toma de entrada de micrófono.

Si desea instalar un altavoz lateral, debe reasignar la toma de entrada de línea o la toma de entrada de micrófono para que sea una salida de altavoz lateral a través del controlador de audio. Visite el sitio web de GIGABYTE para obtener más información sobre el software.

•
  Cuando retire el cable conectado a un conector del panel trasero, primero retire el cable de su dispositivo y, a continuación, retírelo de la placa base.
• Cuando retire el cable, tire de él directamente hacia afuera del conector. No lo mueva de lado a lado para evitar un cortocircuito eléctrico dentro del conector del cable.

Conectores internos

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Lea las siguientes pautas antes de conectar dispositivos externos:

• Primero asegúrese de que sus dispositivos sean compatibles con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desenchufe el cable de alimentación del tomacorriente para evitar dañar los dispositivos.
• Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector en la placa base.

ATX_12V_2X4/ATX (Conector de alimentación de 12 V 2x4 y conector de alimentación principal 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o más). Si se utiliza una fuente de alimentación que no proporciona la energía requerida, el resultado puede provocar un sistema inestable o que no se pueda iniciar.

ATX_12V_2X4:

N.º de pin	Definición	N.º de pin	Definición
1	GND (solo para 12 V de 2x4 pines)	5	+12 V (solo para 12 V de 2x4 pines)
2	GND (solo para 12 V de 2x4 pines)	6	+12 V (solo para 12 V de 2x4 pines)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

N.º de pin	Definición	N.º de pin	Definición
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (encendido/apagado suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (en espera +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (solo para ATX de 2x12 pines)	23	+5 V (solo para ATX de 2x12 pines)
12	3,3 V (solo para ATX de 2x12 pines)	24	GND (solo para ATX de 2x12 pines)

CPU_FAN/SYS_FAN1/2 (conectores del ventilador)
Todos los conectores del ventilador en esta placa base son de 4 pines. La mayoría de los conectores del ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

CPU_FAN/SYS_FAN1

SYS_FAN2

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

•
  Asegúrese de conectar los cables del ventilador a los conectores del ventilador para evitar que su CPU y sistema se sobrecalienten. El sobrecalentamiento puede provocar daños a la CPU o que el sistema se bloquee.
• Estos conectores del ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los conectores.

SYS_FAN3_PUMP (conector de ventilador del sistema/bomba de refrigeración líquida)
El conector del ventilador/bomba es de 4 pines y posee un diseño de inserción a prueba de errores. La mayoría de los conectores del ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis. El conector también proporciona control de velocidad para una bomba de refrigeración líquida; consulte el capítulo "Configuración del BIOS", "M.I.T." para obtener más información

N.º de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sensor
4	Control de velocidad PWM

SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un solo dispositivo SATA.

N.º de pin	Definición
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración del BIOS", "Periféricos\Configuración SATA y RST" para obtener más información.

BAT (batería)
La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en el CMOS cuando la computadora está apagada. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores del CMOS podrían no ser precisos o podrían perderse.

Puede borrar los valores del CMOS quitando la batería:

1. Apague su computadora y desenchufe el cable de alimentación.
2. Retire con cuidado la batería del soporte de la batería y espere un minuto. (O use un objeto de metal como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortocircuito durante 5 segundos).
3. Reemplace la batería.
4. Enchufe el cable de alimentación y reinicie su computadora.

•
  Siempre apague su computadora y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería por una equivalente. Peligro de explosión si la batería se reemplaza con un modelo incorrecto.
• Póngase en contacto con el lugar de compra o el distribuidor local si no puede reemplazar la batería usted mismo o no está seguro del modelo de la batería.
• Cuando instale la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
• Las baterías usadas deben manipularse de acuerdo con las regulaciones ambientales locales.

SPDIF_O (conector de salida S/PDIF)
Este conector admite salida S/PDIF digital y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde su placa base a ciertas tarjetas de expansión como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que use un cable de audio digital S/PDIF para la salida de audio digital desde su placa base a su tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.

N.º de pin	Definición
1	SPDIFO
2	GND

M2Q_32G (conector M.2 Socket 3)
El conector M.2 admite SSD SATA M.2 y SSD PCIe M.2.

Siga los pasos a continuación para instalar correctamente un SSD M.2 en el conector M.2.

Paso 1:
Use un destornillador para aflojar el tornillo y la tuerca de la placa base. Ubique el orificio de montaje adecuado para el SSD M.2 que se va a instalar y luego atornille primero la tuerca.

Paso 2:
Deslice el SSD M.2 en el conector en ángulo.

Paso 3:
Presione el SSD M.2 hacia abajo y luego asegúrelo con el tornillo.

Seleccione el orificio adecuado para que se instale el SSD M.2 y vuelva a apretar el tornillo y la tuerca.

Avisos de instalación para los conectores M2Q_32G y SATA:
Debido al número limitado de carriles que proporciona el chipset, la disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivo instalado en el conector M2Q_32G. El conector M2Q_32G comparte ancho de banda con el conector SATA3 5. Consulte la siguiente tabla para obtener más información.

Tipo de SSD/conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
SSD SATA M.2
SSD PCIe x4 M.2
SSD PCIe x2 M.2
Sin SSD M.2 instalado

: Disponible,
: No disponible

F_PANEL (Cabezal del panel frontal)
Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión del chasis y el indicador de estado del sistema en el chasis a este cabezal de acuerdo con las asignaciones de pines que se muestran a continuación. Observe los pines positivo y negativo antes de conectar los cables.

• PLED/PWR_LED (LED de encendido, amarillo/púrpura):
  Se conecta al indicador de estado de encendido en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

Estado del sistema	LED
S0	Encendido
S3/S4/S5	Apagado

• PW (Interruptor de encendido, rojo):
  Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el interruptor de encendido (consulte el capítulo "Configuración del BIOS", "Energía", para obtener más información).
• SPEAK (Altavoz, naranja):
  Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un pitido corto único si no se detecta ningún problema al inicio del sistema.
• HD (LED de actividad del disco duro, azul):
  Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
• RES (Interruptor de reinicio, verde):
  Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se bloquea y no puede realizar un reinicio normal.
• CI (Cabezal de intrusión del chasis, gris):
  Se conecta al interruptor/sensor de intrusión del chasis en el chasis que puede detectar si se ha quitado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión del chasis.
• NC (Naranja): Sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de encendido, un interruptor de reinicio, un LED de encendido, un LED de actividad del disco duro, un altavoz, etc. Cuando conecte el módulo del panel frontal de su chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

F_AUDIO (Cabezal de audio del panel frontal)
El cabezal de audio del panel frontal es compatible con audio de alta definición (HD) Intel y audio AC'97. Puede conectar el módulo de audio del panel frontal de su chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. La conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso dañarlo.

Para audio HD del panel frontal:

Número de pin	Definición
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Sin pin
9	LINE2_L
10	Sense

Para audio AC'97 del panel frontal:

Número de pin	Definición
1	MIC
2	GND
3	Alimentación MIC F_
4	NC
5	Salida de línea (R)
6	NC
7	NC
8	Sin pin
9	Salida de línea (L)
10	NC

•
  El cabezal de audio del panel frontal es compatible con audio HD de forma predeterminada.
• Las señales de audio estarán presentes simultáneamente en las conexiones de audio del panel frontal y posterior.
• Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

F_USB30 (Cabezal USB 3.1 Gen 1)
El cabezal cumple con la especificación USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.

Número de pin	Definición	Número de pin	Definición
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Sin pin

F_USB (Cabezal USB 2.0/1.1)
El cabezal cumple con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

Número de pin	Definición	Número de pin	Definición
1	Alimentación (5V)	6	USB DY+
2	Alimentación (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sin pin
5	USB DX+	10	NC

•
  No enchufe el cable del soporte IEEE 1394 (2x5 pines) en el cabezal USB 2.0/1.1.
• Antes de instalar el soporte USB, asegúrese de apagar su computadora y desenchufar el cable de alimentación de la toma de corriente para evitar daños al soporte USB.

TPM (Cabezal del módulo de plataforma segura)
Puede conectar un TPM (módulo de plataforma segura) a este cabezal.

Número de pin	Definición	Número de pin	Definición
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Sin pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper Clear CMOS)
Utilice este jumper para borrar la configuración del BIOS y restablecer los valores CMOS a los valores predeterminados de fábrica. Para borrar los valores CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.

Abierto: Normal

Breve: Borrar valores del CMOS

•
  Siempre apague el equipo y desenchufe el cable de alimentación de la toma de corriente antes de borrar los valores del CMOS.
• Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults (Cargar valores predeterminados optimizados)) o configure manualmente los ajustes del BIOS (consulte el capítulo "Configuración del BIOS" para ver las configuraciones del BIOS).

LED_C (Cabezal del cable de extensión de la tira LED RGB (RGBW))
El cabezal se puede usar para conectar una tira LED RGB (RGBW) 5050 estándar (12V/G/R/B/W), con una potencia nominal máxima de 2 A (12 V) y una longitud máxima de 2 m.

Nº de pin	Definición
1	12V
2	G
3	R
4	B
5	W

Conecte un extremo del cable de extensión de la tira LED RGB (RGBW) al cabezal y el otro extremo a su tira LED RGB (RGBW). El cable negro (marcado con un triángulo en el enchufe) del cable de extensión se debe conectar al pin 1 (12 V) de este cabezal. El pin de 12 V (marcado con una flecha) en el otro extremo del cable de extensión se debe alinear con los 12 V de la tira LED. Tenga cuidado con la orientación de la conexión de la tira LED; una conexión incorrecta puede provocar daños en la tira LED.

Para saber cómo encender/apagar las luces de la tira LED RGB (RGBW), consulte las instrucciones del capítulo "Configuración del BIOS".

Antes de instalar los dispositivos, asegúrese de apagarlos y apagar su equipo. Desenchufe el cable de alimentación de la toma de corriente para evitar daños a los dispositivos.

Configuración del BIOS

El BIOS (Sistema básico de entrada/salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar determinadas funciones del sistema.
Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS. Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se encienda la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o la utilidad del BIOS.

• Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

•
  Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas al utilizar la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no arranque. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de la batería/borrar CMOS en el capítulo de instalación del hardware para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

Aparecerá la siguiente pantalla del logotipo de inicio cuando el ordenador arranque. (Ejemplo de versión del BIOS: D3)

Hay dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásica proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para desplazarse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo fácil permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para obtener un rendimiento óptimo. En el modo fácil, puede utilizar el ratón para desplazarse por los elementos de configuración.

•
  Cuando el sistema no sea estable como de costumbre, seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) para configurar su sistema a sus valores predeterminados.
• Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

M.I.T.

Si el sistema funcionará de manera estable con la configuración de overclock/sobrevoltaje que realizó depende de las configuraciones generales de su sistema. Realizar un overclock/sobrevoltaje incorrectamente puede provocar daños en la CPU, el chipset o la memoria y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

• Configuración avanzada de frecuencia
  • Valor del reloj del host
    Muestra la frecuencia actual de funcionamiento del reloj del host.
  • Relación de segmentación de gráficos ^(Nota)
    Le permite establecer la relación de segmentación de gráficos.
  • Relación de no segmentación de gráficos ^(Nota)
    Le permite establecer la relación de no segmentación de gráficos.
  • Relación de reloj de la CPU
    Le permite modificar la relación de reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  • Frecuencia de la CPU
    Muestra la frecuencia actual de funcionamiento de la CPU.
• Configuración avanzada del núcleo de la CPU
  • Relación de reloj de la CPU, frecuencia de la CPU
    La configuración anterior es sincrónica con la de los mismos elementos en el menú Configuración avanzada de frecuencia.
  • Desplazamiento AVX ^(Nota)
    El desplazamiento AVX es el desplazamiento negativo de la relación AVX.

(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

• Relación Uncore
  Le permite establecer la relación Uncore de la CPU. El rango ajustable depende de la CPU que se esté utilizando.
• Frecuencia Uncore
  Muestra la frecuencia Uncore actual de la CPU.
• Anulación de la relación flexible de la CPU
  Activa o desactiva la relación flexible de la CPU. La relación de reloj máxima de la CPU se basará en el valor de Configuración de la relación flexible de la CPU si Relación de reloj de la CPU está configurado en Auto (Automático). (Predeterminado: Desactivado)
• Configuración de la relación flexible de la CPU
  Le permite establecer la relación flexible de la CPU. El rango ajustable puede variar según la CPU.
• Tecnología Intel(R) Turbo Boost ^(Nota)
  Le permite determinar si desea activar la tecnología Intel ® CPU Turbo Boost. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Relación Turbo ^(Nota)
  Le permite establecer las relaciones Turbo de la CPU para diferentes cantidades de núcleos activos. Auto (Automático) establece las relaciones Turbo de la CPU de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
• Límite de potencia TDP (Watts) / Tiempo límite de potencia
  Le permite establecer el límite de potencia para el modo CPU Turbo y el tiempo que tarda en funcionar al límite de potencia especificado. Si se excede el valor especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la potencia. Auto (Automático) establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
• Límite de corriente del núcleo (Amperios)
  Le permite establecer un límite de corriente para el modo CPU Turbo. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto (Automático) establece el límite de potencia de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)
• Número de núcleos de CPU habilitados (Nota)
  Le permite seleccionar el número de núcleos de CPU que se habilitarán en una CPU multinúcleo Intel ® (el número de núcleos de CPU puede variar según la CPU). Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Tecnología Hyper-Threading (Nota)
  Le permite determinar si desea habilitar la tecnología de subprocesos múltiples cuando se utiliza un Intel que admite esta función. Esta función solo funciona para sistemas operativos que admiten el modo multiprocesador. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Tecnología Intel(R) Speed Shift (Tecnología Intel® Speed Shift) ^(Nota)
  Activa o desactiva la tecnología Intel^® Speed Shift. Habilitar esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y luego mejora la capacidad de respuesta del sistema. (Predeterminado: Desactivado)
• CPU Enhanced Halt (C1E) ^(Nota)
  Activa o desactiva la función Intel ® CPU Enhanced Halt (C1E), una función de ahorro de energía de la CPU en estado de suspensión del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de suspensión del sistema para disminuir el consumo de energía. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Soporte de estado C3 ^(Nota)
  Le permite determinar si permite que la CPU entre en el modo C3 en estado de suspensión del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de suspensión del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más mejorado que C1. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)

(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

• Soporte de estado C6/C7 ^{(Nota 1)}
  Le permite determinar si permite que la CPU entre en el modo C6/C7 en estado de suspensión del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de suspensión del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más mejorado que C3. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Soporte de estado C8 ^{(Nota 1)}
  Le permite determinar si permite que la CPU entre en el modo C8 en estado de suspensión del sistema. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán durante el estado de suspensión del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más mejorado que C6/C7. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Límite de estado C del paquete ^{(Nota 1)}
  Le permite especificar el límite de estado C para el procesador. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Monitor térmico de la CPU ^{(Nota 1)}
  Activa o desactiva la función Intel ® Thermal Monitor, una función de protección contra el sobrecalentamiento de la CPU. Cuando está habilitada, la frecuencia y el voltaje del núcleo de la CPU se reducirán cuando la CPU se sobrecaliente. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Función CPU EIST ^{(Nota 1)}
  Activa o desactiva la tecnología Enhanced Intel ® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología Intel EIST puede reducir de forma dinámica y eficaz el voltaje y la frecuencia del núcleo de la CPU para disminuir el consumo promedio de energía y la producción de calor. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Optimización de voltaje
  Le permite determinar si desea habilitar la optimización de voltaje para reducir el consumo de energía. (Predeterminado: Desactivado)
• RSR
  Le permite determinar si desea reducir automáticamente la relación turbo de la CPU si el voltaje/temperatura de la CPU es demasiado alto. (Predeterminado: Activado)
• Hardware Prefetcher
  Le permite determinar si desea habilitar el captador previo de hardware para capturar previamente datos e instrucciones de la memoria en la caché. (Predeterminado: Activado)
• Captación previa de línea de caché adyacente
  Le permite determinar si desea habilitar el mecanismo de captación previa de línea de caché adyacente que permite al procesador recuperar la línea de caché solicitada, así como la línea de caché posterior. (Predeterminado: Activado)
• Perfil de memoria extrema (X.M.P.) ^{(Nota 2)}
  Permite que el BIOS lea los datos SPD en los módulos de memoria XMP para mejorar el rendimiento de la memoria cuando está habilitado.

  Deshabilitado	Deshabilita esta función. (Predeterminado)
  Perfil1	Usa la configuración del Perfil 1.
  Perfil2 (Nota 2)	Usa la configuración del Perfil 2.

• Multiplicador de memoria del sistema
  Le permite establecer el multiplicador de memoria del sistema. Auto (Automático) establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)

(Nota 1) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.
(Nota 2) Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

• Relación impar de la memoria (100/133 o 200/266)
  Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Automático)
• Frecuencia de la memoria (MHz)
• El primer valor de frecuencia de la memoria es la frecuencia de funcionamiento normal de la memoria que se utiliza; el segundo es la frecuencia de la memoria que se ajusta automáticamente según la configuración del multiplicador de la memoria del sistema.

• Configuración avanzada de la memoria
  • Perfil de memoria extrema (X.M.P.) ^(Nota) , Multiplicador de la memoria del sistema, Relación impar de la memoria (100/133 o 200/266), Frecuencia de la memoria (MHz)
    La configuración anterior es sincrónica con la de los mismos elementos en el menú Configuración avanzada de frecuencia.
  • Modo de arranque de la memoria ^(Nota)
    Proporciona métodos de detección y entrenamiento de la memoria.

    Automático	Permite que el BIOS configure automáticamente esta configuración. (Predeterminado)
    Normal	El BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte las introducciones del puente de la batería/borrar CMOS en el capítulo Instalación de hardware para saber cómo borrar los valores del CMOS).
    Habilitar el inicio rápido	Omita la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de la memoria más rápido.
    Deshabilitar el inicio rápido	Detecta y entrena la memoria en cada arranque.

  • Configuración de mejora de la memoria
    Proporciona varias configuraciones de mejora del rendimiento de la memoria: Normal (rendimiento básico), Relax OC, Estabilidad mejorada y Rendimiento mejorado. (Predeterminado: Normal)
  • Modo de temporización de la memoria
    Manual y Manual avanzado permite que el Ajustador del multiplicador de la memoria, la Intercalación de canales, la Intercalación de rangos y la configuración de temporización de la memoria a continuación sean configurables. Las opciones son: Automático (predeterminado), Manual, Manual avanzado.
  • Perfil de voltaje DDR
    Cuando se utiliza un módulo de memoria no XMP o el Perfil de memoria extrema (X.M.P.) está configurado en Deshabilitado, el valor se muestra de acuerdo con la especificación de la memoria. Cuando el Perfil de memoria extrema (X.M.P.) está configurado en Perfil 1 o Perfil 2, el valor se muestra de acuerdo con los datos SPD en la memoria XMP.
  • Ajustador del multiplicador de la memoria
    Proporciona diferentes niveles de autoajuste de la memoria. (Predeterminado: Automático)
  • Intercalación de canales
    Habilita o deshabilita la intercalación de canales de memoria. Habilitado permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)
  • Intercalación de rangos
    Habilita o deshabilita la intercalación de rangos de memoria. Habilitado permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Automático permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Automático)

(Nota) Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

• Subajustes de memoria del canal A/B
  Este submenú proporciona ajustes de temporización de la memoria para cada canal de memoria. Las pantallas de ajuste de temporización respectivas solo se pueden configurar cuando el Modo de temporización de la memoria está configurado en Manual o Manual avanzado. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la temporización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores de la CMOS.
• Ajustes de voltaje avanzados
• Ajustes de energía avanzados
  • Calibración de la línea de carga del Vcore de la CPU
    Le permite configurar la calibración de la línea de carga para el voltaje del Vcore de la CPU. Seleccionar un nivel más alto mantiene el voltaje del Vcore de la CPU más consistente con lo que se establece en el BIOS bajo carga pesada. Auto permite que el BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
  • Calibración de la línea de carga VAXG
    Le permite configurar la calibración de la línea de carga para el voltaje VAXG de la CPU. Seleccionar un nivel más alto mantiene el voltaje VAXG de la CPU más consistente con lo que se establece en el BIOS bajo carga pesada. Auto permite que el BIOS configure automáticamente este ajuste y establece el voltaje siguiendo las especificaciones de Intel. (Predeterminado: Auto)
• Control de voltaje del núcleo de la CPU
  Esta sección proporciona opciones de control de voltaje de la CPU.
• Control de voltaje del chipset
  Esta sección proporciona opciones de control de voltaje del chipset.
• Control de voltaje DRAM
  Esta sección proporciona opciones de control de voltaje de la memoria.
• Estado de salud del PC
  • Restablecer estado de apertura de la carcasa

    Deshabilitado	Mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado)
    Habilitado	Borra el registro del estado anterior de intrusión en el chasis y el campo Apertura de la carcasa mostrará "No" en el próximo arranque.

  • Apertura de la carcasa
    Muestra el estado de detección del dispositivo de detección de intrusión en el chasis conectado al cabezal CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí", de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, configure Restablecer estado de apertura de la carcasa en Habilitado, guarde la configuración en la CMOS y luego reinicie su sistema.
  • Voltaje Vcore de la CPU/VCCSA de la CPU/Voltaje del canal A/B de la DRAM/+3.3V/+5V/+12V/VAXG de la CPU
    Muestra los voltajes actuales del sistema.
• Ajustes varios
  • Velocidad máxima de enlace
    Le permite configurar el modo de operación de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de operación real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
  • Mejora de 3DMark01
    Le permite determinar si se debe mejorar el rendimiento de algunos benchmarks heredados. (Predeterminado: Deshabilitado)
• Ajustes de Smart Fan 5 & Monitor
  Le permite seleccionar un objetivo para monitorear y realizar ajustes adicionales. (Predeterminado: VENTILADOR de la CPU)
  • Control de velocidad del ventilador

    Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
    Silencioso	Permite que el ventilador funcione a velocidades lentas.
    Manual	Le permite controlar la velocidad del ventilador en el gráfico de curvas.
    Velocidad máxima	Permite que el ventilador funcione a velocidades máximas.

  • Entrada de temperatura de uso del control del ventilador
    Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
  • Intervalo de temperatura
    Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
  • Modo de control de ventilador/bomba

    Auto	Permite que el BIOS detecte automáticamente el tipo de ventilador/bomba instalado y establece el modo de control óptimo. (Predeterminado)
    Voltaje	Se recomienda el modo de voltaje para un ventilador/bomba de 3 pines.
    PWM	Se recomienda el modo PWM para un ventilador/bomba de 4 pines.

  • Velocidad del ventilador
    Muestra las velocidades actuales del ventilador/bomba.
  • Control de advertencia de temperatura
    Establece el umbral de advertencia para la temperatura. Cuando la temperatura excede el umbral, el BIOS emitirá un sonido de advertencia. Las opciones son: Deshabilitado (predeterminado), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Advertencia de fallo de ventilador/bomba
    Permite que el sistema emita un sonido de advertencia si el ventilador/bomba no está conectado o falla. Compruebe el estado del ventilador/bomba o la conexión del ventilador/bomba cuando esto ocurra. (Predeterminado: Deshabilitado)

Sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión del BIOS. También puede seleccionar el idioma predeterminado utilizado por el BIOS y configurar manualmente la hora del sistema.

• Nivel de acceso
  Muestra el nivel de acceso actual dependiendo del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de Administrador le permite realizar cambios en todas las configuraciones del BIOS; el nivel de Usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas.
• Idioma del sistema
  Selecciona el idioma predeterminado utilizado por el BIOS.
• Fecha del sistema
  Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, fecha y año. Utilice <Enter> para cambiar entre los campos Mes, Fecha y Año y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.
• Hora del sistema
  Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Utilice <Enter> para cambiar entre los campos Hora, Minuto y Segundo y utilice la tecla <Page Up> o <Page Down> para establecer el valor deseado.

BIOS

• Estado de bloqueo numérico al iniciar
  Activa o desactiva la función de bloqueo numérico en el teclado numérico del teclado después del POST (Prueba automática al encender). (Predeterminado: Activado)
• Opción de seguridad
  Especifica si se requiere una contraseña cada vez que el sistema se inicia, o solo cuando entra a la Configuración del BIOS. Después de configurar este elemento, establezca la(s) contraseña(s) en el elemento Contraseña de administrador/Contraseña de usuario.

  Configuración	Solo se requiere una contraseña para entrar al programa de Configuración del BIOS. Se requiere una contraseña para iniciar el sistema y para entrar a la Configuración del BIOS
  Sistema	Se requiere una contraseña para iniciar el sistema y para entrar al programa de Configuración del BIOS. (Predeterminado)

• Mostrar LOGOTIPO a pantalla completa
  Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
• Prioridades de opción de arranque
  Especifica el orden de arranque general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admite el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:". O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 7 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 7 de 64 bits y que tiene el prefijo "UEFI:".
• Prioridades BBS de unidad de disco duro/unidad de CD/DVD ROM/unidad de disquete/dispositivo de red
  Especifica el orden de arranque para un tipo de dispositivo específico, como unidades de disco duro, unidades ópticas, unidades de disquete y dispositivos que admiten la función Arrancar desde LAN, etc. Presione <Enter> en este elemento para entrar al submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si está instalado al menos un dispositivo para este tipo.
• Arranque rápido
  Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra rápido proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivado)
• Soporte SATA

  Todos los dispositivos SATA	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST. (Predeterminado)
  Solo el disco duro del último arranque	A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo.

  Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Soporte VGA
  Le permite seleccionar qué tipo de sistema operativo arrancar.

  Automático	Activa solo la ROM de opción heredada.
  Controlador EFI	Activa la ROM de opción EFI. (Predeterminado)

  Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Soporte USB

  Desactivado	Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
  Inicialización completa	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST.
  Inicialización parcial	Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)

  Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado. Esta función se desactiva cuando Arranque rápido está establecido en Ultra rápido.
• Soporte de dispositivos PS2

  Desactivado	Todos los dispositivos PS/2 se desactivan antes de que se complete el proceso de arranque del sistema operativo.
  Activado	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado)

  Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado. Esta función se desactiva cuando Arranque rápido está establecido en Ultra rápido.

• Soporte del controlador de pila de red

  Desactivado	Desactiva el arranque desde la red. (Predeterminado)
  Activado	Activa el arranque desde la red.

  Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Próximo arranque después de la pérdida de alimentación de CA

  Arranque normal	Activa el arranque normal al regresar la alimentación de CA. (Predeterminado)
  Arranque rápido	Mantiene la configuración de Arranque rápido al regresar la alimentación de CA.

  Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Velocidad del ratón
  Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
• Características de Windows 8/10
  Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Otro sistema operativo)
• Soporte CSM
  Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para admitir un proceso de arranque de PC heredado.

  Activado	Activa UEFI CSM. (Predeterminado)
  Desactivado	Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS.

  Este elemento se puede configurar solo cuando Características de Windows 8/10 está establecido en Windows 8/10 o Windows 8/10 WHQL.
• ROM de opción de arranque LAN PXE
  Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento se puede configurar solo cuando Soporte CSM está establecido en Activado.
• Control de opción de arranque de almacenamiento
  Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.

  No iniciar	Desactiva la ROM de opción.
  Heredado	Activa solo la ROM de opción heredada. (Predeterminado)
  UEFI	Activa solo la ROM de opción UEFI.

  Este elemento se puede configurar solo cuando Soporte CSM está establecido en Activado.
• Otro dispositivo PCI
  Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores de gráficos.

  No iniciar	Desactiva la ROM de opción.
  Heredado	Activa solo la ROM de opción heredada.
  UEFI	Activa solo la ROM de opción UEFI. (Predeterminado)

  Este elemento se puede configurar solo cuando Soporte CSM está establecido en Activado.
• Contraseña de administrador
  Le permite configurar una contraseña de administrador. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña de nuevo y presione <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones del BIOS.
• Contraseña de usuario
  Le permite configurar una contraseña de usuario. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña de nuevo y presione <Enter>. Debe introducir la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al entrar en la Configuración del BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas.
  Para cancelar la contraseña, presione <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, introduzca primero la correcta. Cuando se le solicite una nueva contraseña, presione <Enter> sin introducir ninguna contraseña. Presione <Enter> de nuevo cuando se le solicite que confirme. NOTA: Antes de establecer la Contraseña de usuario, asegúrese de establecer primero la Contraseña de administrador.
• Arranque seguro
  Le permite activar o desactivar el Arranque seguro y configurar los ajustes relacionados.

Periféricos

• Salida de Pantalla Inicial
  Especifica la primera inicialización de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.

  IGFX	Establece los gráficos integrados como la primera pantalla.
  Ranura PCIe 1	Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
  Ranura PCIe 2	Establece la tarjeta gráfica en la ranura PCIEX4 como la primera pantalla.

• LED_C Connect
  Activa o desactiva las luces de la tira de LED RGB (RGBW) conectada al conector LED_C en la placa base. (Predeterminado: Activado)
• RGB Fusion
  Le permite establecer el modo de iluminación LED para la placa base.

  Apagado	Desactiva esta función.
  Modo de pulso	Todos los LED se atenúan y se iluminan simultáneamente.
  Ciclo de color	Todos los LED recorren simultáneamente un espectro completo de colores.
  Modo estático	Todos los LED emiten un solo color. (Predeterminado)
  Modo de flash	Todos los LED parpadean simultáneamente encendiéndose y apagándose.

• Intel Platform Trust Technology (PTT)
  Activa o desactiva la tecnología Intel^® PTT. (Predeterminado: Desactivado)
• USB 3.0 DAC-UP 2 (Voltaje de salida de los puertos USB 3.1 Gen 1 en el panel posterior)
  Le permite aumentar el voltaje de salida de los puertos USB 3.1 Gen 1 en el panel posterior (los que están debajo del puerto de teclado/ratón PS/2) para fortalecer la estabilidad de su(s) dispositivo(s) USB.

  Normal	Mantiene el voltaje de salida original. (Predeterminado)
  Desactivar la alimentación del bus USB	Desactiva la alimentación de los conectores USB. Los reproductores de audio de alta gama pueden conectar su propia fuente de alimentación USB externa.
  Compensación de voltaje +0.1V	Añade 0.1V al voltaje de salida original.
  Compensación de voltaje +0.2V	Añade 0.2V al voltaje de salida original.
  Compensación de voltaje +0.3V.	Añade 0.3V al voltaje de salida original.

• Configuración del controlador SATA externo
  Muestra información sobre su SSD M.2 PCIe si está instalado.
• Trusted Computing
  Activa o desactiva el Módulo de plataforma segura (TPM).
• Intel(R) Bios Guard Technology
  Activa o desactiva la función Intel^® BIOS Guard, que protege la BIOS de ataques maliciosos.
• Configuración de la pila de red
  Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
  • Soporte Ipv4 PXE
    Activa o desactiva el soporte IPv4 PXE. Este elemento solo se puede configurar cuando la pila de red está habilitada.
  • Soporte Ipv4 HTTP
    Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento solo se puede configurar cuando la pila de red está habilitada.
  • Soporte Ipv6 PXE
    Activa o desactiva el soporte IPv6 PXE. Este elemento solo se puede configurar cuando la pila de red está habilitada.
  • Soporte Ipv6 HTTP
    Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento solo se puede configurar cuando la pila de red está habilitada.
  • Tiempo de espera de arranque PXE
    Le permite configurar cuánto tiempo esperar antes de que pueda presionar <Esc> para abortar el arranque PXE. Este elemento solo se puede configurar cuando la pila de red está habilitada. (Predeterminado: 0)
  • Recuento de detección de medios
    Le permite establecer el número de veces que se debe verificar la presencia de medios. Este elemento solo se puede configurar cuando la pila de red está habilitada. (Predeterminado: 1)
• Configuración NVMe
  Muestra información sobre su SSD M.2 NVME PCIe si está instalado.
• Configuración USB & Soporte USB heredado
  Permite que el teclado/ratón USB se utilicen en MS-DOS. (Predeterminado: Activado)
  • Traspaso XHCI
    Determina si se debe habilitar la función de traspaso XHCI para un sistema operativo sin soporte de traspaso XHCI. (Predeterminado: Desactivado)
  • Soporte de controlador de almacenamiento masivo USB
    Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
  • Emulación de puerto 60/64
    Activa o desactiva la emulación de puertos de E/S 64h y 60h. Esto debe habilitarse para una compatibilidad heredada completa para teclados/ratones USB en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Activado)
  • Dispositivos de almacenamiento masivo
    Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento aparece solo cuando se instala un dispositivo de almacenamiento USB.
• Configuración SATA y RST & Controlador(es) SATA
  Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
  • Selección de modo SATA
    Especifica el modo de funcionamiento de los controladores SATA integrados.


    Intel RST con aceleración del sistema Intel Optane	Activa la compatibilidad con la tecnología Intel ® Optane ™ para los controladores SATA.
    AHCI	Configura los controladores SATA en modo AHCI. La interfaz de controlador de host avanzado (AHCI) es una especificación de interfaz que permite que el controlador de almacenamiento habilite funciones Serial ATA avanzadas, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)

  • Soporte LPM agresivo
    Activa o desactiva la función de ahorro de energía, ALPM (Administración agresiva de energía de enlace), para los controladores SATA del chipset. (Predeterminado: Activado)
  • Puerto 0/1/2/3/4/5
    Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
  • Conexión en caliente
    Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
    Configurado como eSATA
    Activa o desactiva la compatibilidad con dispositivos SATA externos.

Chipset

• VT-d ^(Nota)
  Activa o desactiva la tecnología de virtualización Intel^® para E/S dirigida. (Predeterminado: Activado)
• Gráficos internos
  Activa o desactiva la función de gráficos integrados. (Predeterminado: Automático)
• DVMT preasignado
  Le permite establecer el tamaño de la memoria de gráficos integrada. Las opciones son: 32M~1024M. (Predeterminado: 32M)
• Memoria total Gfx DVMT
  Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
• Controlador de audio
  Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de audio adicional de un tercero en lugar de utilizar el audio integrado, configure este elemento en Desactivado.
• Controlador LAN PCH
  Activa o desactiva la función LAN integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de red adicional de un tercero en lugar de utilizar la LAN integrada, configure este elemento en Desactivado.
• Activar Wake on LAN
  Activa o desactiva la función Wake on LAN. (Predeterminado: Activado)
• Temporizador de alta precisión
  Activa o desactiva el temporizador de eventos de alta precisión (HPET) en el sistema operativo. (Predeterminado: Activado)
• Entradas IOAPIC 24-119
  Activa o desactiva esta función. (Predeterminado: Activado)

(Nota) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Alimentación

• Administración de energía de la plataforma
  Activa o desactiva la función de administración de energía de estado activo (ASPM). (Predeterminado: Desactivado)
• PEG ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus PEG de la CPU. Este elemento se puede configurar solo cuando la administración de energía de la plataforma está establecida en Activado. (Predeterminado: Activado)
• PCH ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del conjunto de chips. Este elemento se puede configurar solo cuando la administración de energía de la plataforma está establecida en Activado. (Predeterminado: Activado)
• DMI ASPM
  Le permite configurar el modo ASPM para el lado de la CPU y el lado del conjunto de chips del enlace DMI. Este elemento se puede configurar solo cuando la administración de energía de la plataforma está establecida en Activado. (Predeterminado: Activado)
• AC BACK
  Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.


  Always Off	El sistema permanece apagado al regresar la alimentación de CA. (Predeterminado)
  Always On	El sistema se enciende al regresar la alimentación de CA.
  Memory	El sistema regresa a su último estado de activación conocido al regresar la alimentación de CA.

• Encendido por teclado
  Permite que el sistema se encienda mediante un evento de reactivación del teclado PS/2.
  Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.


  Disabled	Desactiva esta función. (Predeterminado)
  Any Key	Presione cualquier tecla para encender el sistema.
  Keyboard 98	Presione el botón POWER en el teclado de Windows 98 para encender el sistema.
  Password	Establezca una contraseña con 1~5 caracteres para encender el sistema.

• Contraseña de encendido
  Establezca la contraseña cuando Power On By Keyboard esté establecido en Password.
  Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>.
  Nota: Para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña.
• Encendido por mouse
  Permite que el sistema se encienda mediante un evento de reactivación del mouse PS/2.
  Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

  Disabled	Desactiva esta función. (Predeterminado)
  Move	Mueva el mouse para encender el sistema.
  Double Click	Haga doble clic en el botón izquierdo del mouse para encender el sistema.

• ErP
  Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
  Nota: Cuando este elemento está establecido en Enabled, las siguientes funciones no estarán disponibles: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard y wake on LAN.
• Soft-Off by PWR-BTTN
  Configura la forma de apagar la computadora en modo MS-DOS usando el botón de encendido.

  Instant-Off	Presione el botón de encendido y luego el sistema se apagará instantáneamente. (Predeterminado)
  Delay 4 Sec.	Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.

• Power Loading
  Activa o desactiva la carga ficticia. Cuando la fuente de alimentación está con poca carga, se activará una autoprotección que hará que se apague o falle. Si esto ocurre, establezca en Activado. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Reanudar por alarma
  Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
  Si está activado, establezca la fecha y la hora de la siguiente manera:
  Día de activación: encienda el sistema a una hora específica cada día o en un día específico del mes.
  Hora/minuto/segundo de activación: establezca la hora a la que el sistema se encenderá automáticamente.
  Nota: Cuando use esta función, evite el apagado inadecuado del sistema operativo o la eliminación de la alimentación de CA, o la configuración podría no ser efectiva.
• RC6(Render Standby)
  Le permite determinar si permite que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)

Guardar y salir

• Guardar y salir de la configuración
  Presione <Enter> en este elemento y seleccione Yes (Sí). Esto guarda los cambios en el CMOS y sale del programa de configuración del BIOS. Seleccione No o presione <Esc> para regresar al menú principal de configuración del BIOS.
• Salir sin guardar
  Presione <Enter> en este elemento y seleccione Yes (Sí). Esto sale de la configuración del BIOS sin guardar los cambios realizados en la configuración del BIOS en el CMOS. Seleccione No o presione <Esc> para regresar al menú principal de configuración del BIOS.
• Cargar valores predeterminados optimizados
  Presione <Enter> en este elemento y seleccione Yes (Sí) para cargar la configuración predeterminada óptima del BIOS. La configuración predeterminada del BIOS ayuda al sistema a operar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores del CMOS.
• Anular inicio
  Le permite seleccionar un dispositivo para iniciar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione Yes (Sí) para confirmar. Su sistema se reiniciará automáticamente e iniciará desde ese dispositivo.
• Guardar perfiles
  Esta función le permite guardar la configuración actual del BIOS en un perfil. Puede crear hasta 8 perfiles y guardar como Setup Profile 1~ Setup Profile 8. Presione <Enter> para completar. O puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
• Cargar perfiles
  Si su sistema se vuelve inestable y ha cargado la configuración predeterminada del BIOS, puede usar esta función para cargar la configuración del BIOS desde un perfil creado anteriormente, sin la molestia de reconfigurar la configuración del BIOS. Primero seleccione el perfil que desea cargar y luego presione <Enter> para completar. Puede seleccionar Select File in HDD/FDD/USB (Seleccionar archivo en HDD/FDD/USB) para ingresar el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por el BIOS, como revertir la configuración del BIOS a la última configuración que funcionó correctamente (último registro correcto conocido).

Instalación de los controladores

•
  Antes de instalar los controladores, primero instale el sistema operativo. (Las siguientes instrucciones utilizan Windows 10 como sistema operativo de ejemplo).
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe." (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación Xpress) escaneará automáticamente su sistema y luego listará todos los controladores que se recomiendan instalar. Puede hacer clic en el botón Xpress Install y "Xpress Install" (Instalación Xpress) instalará todos los controladores seleccionados. O haga clic en el icono de flecha para instalar individualmente los controladores que necesite.

Por favor, visite el sitio web de GIGABYTE para obtener más información sobre el software.

Por favor, visite el sitio web de GIGABYTE para obtener más información sobre la configuración del software de audio.

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE GA-B250M-Gaming 5 - Manual de la placa base

Idiomas disponibles
