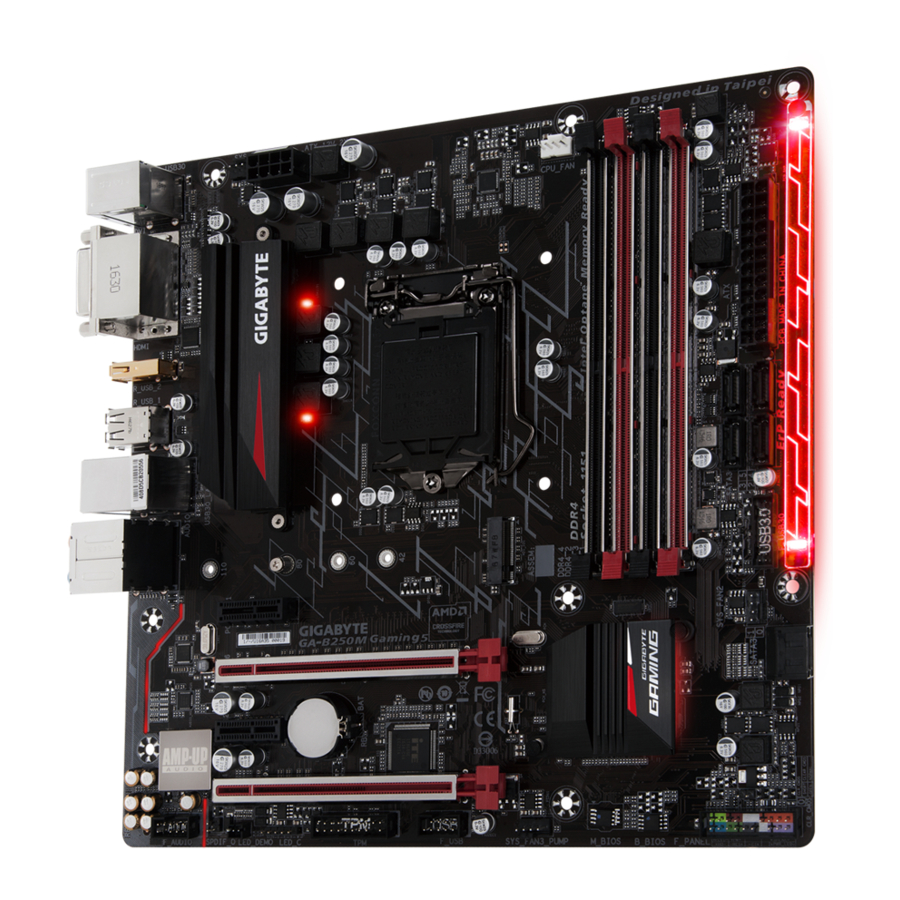

GIGABYTE GA-B250M-Gaming 5 - Ona plata qo'llanmasi

Ona platangizning reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOSini, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda, ona plata reviziyasini tekshiring.

Misol:

Ona plata tuzilishi

Qutidagi tarkib

• GA-B250M-Gaming ona plata
• Ona plata drayver diski
• Foydalanuvchi qo'llanmasi (User's Manual)
• To'rtta SATA kabeli
• I/O Shield

* Yuqoridagi qutidagi tarkib faqat ma'lumot uchun berilgan va haqiqiy elementlar siz olgan mahsulot paketiga bog'liq bo'ladi.
Qutidagi tarkib ogohlantirishsiz o'zgartirilishi mumkin.

Uskuna o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata ko'plab nozik elektron zanjirlar va elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga rioya qiling:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin, sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlaganda har qanday metall simlar yoki ulagichlarga tegishdan saqlaning.
• Elektron komponentlar, masalan, ona plata, CPU yoki xotira bilan ishlaganda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall buyumga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik himoya konteyneriga joylashtiring.
• Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarning ona plata zanjiri yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnik mutaxassisiga murojaat qiling.
• Agar siz adapter, uzaytiruvchi quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	7 va 6-avlod Intel ® Core ™ i7 protsessorlari/Intel ® Core ™ i5 protsessorlari/Intel ® Core ™ i3 protsessorlari/Intel ® Pentium ® protsessorlari/Intel ® Celeron ® protsessorlarini LGA1151 paketida qo'llab-quvvatlash (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.) L3 kesh CPU bilan o'zgaradi
Chipset	Intel ® B250 Express Chipset
Xotira	64 GB gacha tizim xotirasini qo'llab-quvvatlaydigan 4 x DDR4 DIMM uyalari * Windows 32-bit operatsion tizimi cheklanishi tufayli, 4 GB dan ortiq jismoniy xotira o'rnatilganda, ko'rsatilgan haqiqiy xotira hajmi o'rnatilgan jismoniy xotira hajmidan kamroq bo'ladi. Ikki kanalli xotira arxitekturasi DDR4 2400/2133 MHz xotira modullarini qo'llab-quvvatlash ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash (ECC bo'lmagan rejimda ishlaydi) ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash * 2400 MHz yoki XMP xotirasini qo'llab-quvvatlash uchun 7-avlod protsessorini o'rnatishingiz kerak. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
O'rnatilgan Grafika	Integratsiyalashgan Grafik Protsessor-Intel ® HD Graphics qo'llab-quvvatlashi: Maksimal 1920x1200@60 Hz o'lchamni qo'llab-quvvatlaydigan 1 x DVI-D porti * DVI-D porti adapter orqali D-Sub ulanishini qo'llab-quvvatlamaydi. Maksimal 4096x2160@24 Hz o'lchamni qo'llab-quvvatlaydigan 1 x HDMI porti * HDMI 1.4 versiyasini qo'llab-quvvatlash. Maksimal umumiy xotira 1 GB
Audio	Realtek ® ALC1220 kodeki Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanal S/PDIF Out-ni qo'llab-quvvatlash
LAN	Intel ® GbE LAN chipi (10/100/1000 Mbit)
Kengaytirish uyalari	x16 da ishlaydigan 1 x PCI Express x16 uyasi (PCIEX16) * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatilishi kerak bo'lsa, uni PCIEX16 uyasiga o'rnatganingizga ishonch hosil qiling. x4 da ishlaydigan 1 x PCI Express x16 uyasi (PCIEX4) 2 x PCI Express x1 uyalari (Barcha PCI Express uyalari PCI Express 3.0 standartiga mos keladi.)
Multi-Graphics Texnologiyasi	AMD Quad-GPU CrossFireX ™ va 2-Way AMD CrossFire ™ texnologiyalarini qo'llab-quvvatlash
Saqlash interfeysi	Chipset: 1 x M.2 ulagichi (Socket 3, M kaliti, 2242/2260/2280/22110 SATA turi va PCIe x4/x2 SSD-ni qo'llab-quvvatlash) 6 x SATA 6Gb/s ulagichlari * M.2 va SATA ulagichlarini o'rnatish bo'yicha ko'rsatmalar uchun "Ichki ulagichlar" ga qarang.
USB	Chipset: 6 x USB 3.1 Gen 1 portlari (orqa panelda 4 ta port, ichki USB sarlavhasi orqali 2 ta port mavjud) 5 x USB 2.0/1.1 portlari (orqa panelda 3 ta port, ichki USB sarlavhasi orqali 2 ta port mavjud)
Ichki ulagichlar	1 x 24-pin ATX asosiy quvvat ulagichi 1 x 8-pin ATX 12V quvvat ulagichi 1 x M.2 Socket 3 ulagichi 6 x SATA 6Gb/s ulagichlari 1 x CPU fan sarlavhasi 2 x tizim fan sarlavhalari 1 x tizim fan/suv sovutish pompasi sarlavhasi 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi 1 x USB 3.1 Gen 1 sarlavhasi 1 x USB 2.0/1.1 sarlavhasi 1 x S/PDIF Out sarlavhasi 1 x Trusted Platform Module (TPM) sarlavhasi 1 x RGB (RGBW) LED strip kengaytma kabeli sarlavhasi 1 x Clear CMOS jumper
Orqa panel ulagichlari	1 x PS/2 klaviatura/sichqoncha porti 1 x DVI-D porti 1 x HDMI porti 4 x USB 3.1 Gen 1 portlari 3 x USB 2.0/1.1 portlari 1 x RJ-45 porti 1 x optik S/PDIF Out ulagichi 5 x audio uyalari (Markaziy/Subwoofer dinamik chiqishi, Orqa dinamik chiqishi, Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Uskuna monitoringi	Voltajni aniqlash Haroratni aniqlash Fan tezligini aniqlash Qizib ketish haqida ogohlantirish Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan (pompa) tezligini nazorat qilish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fan (pompa) ga bog'liq bo'ladi.
BIOS	2 x 64 Mbit flesh Litsenziyalangan AMI UEFI BIOS-dan foydalanish DualBIOS ™ ni qo'llab-quvvatlash PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	APP Center-ni qo'llab-quvvatlash * APP Center-da mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham anakart spetsifikatsiyalariga qarab farq qilishi mumkin. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner 3TB+ Unlock-ni qo'llab-quvvatlash Q-Flash-ni qo'llab-quvvatlash Xpress Install-ni qo'llab-quvvatlash
To'plamdagi dasturiy ta'minot	Norton ® Internet Security (OEM versiyasi) Intel ® Optane ™ Memory Ready cFosSpeed
Operatsion tizim	Windows 10/8.1 64-bit-ni qo'llab-quvvatlash Windows 7 32-bit/64-bit-ni qo'llab-quvvatlash * Qo'llab-quvvatlanadigan operatsion tizimlar sizning protsessor modelingizga qarab farq qilishi mumkin. * Iltimos, GIGABYTE veb-saytidan "Windows USB Installation Tool" ("Windows USB o'rnatish vositasi") ni yuklab oling va Windows 7 ni o'rnatishdan oldin uni o'rnating.
Form Faktor	Micro ATX Form Faktori; 24.4cm x 24.4cm

* GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU, xotira modullari, SSD va M.2 qurilmalarining qo'llab-quvvatlash ro'yxatlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi Support\Utility List (Qo'llab-quvvatlash\Yordamchi dasturlar ro'yxati) sahifasiga tashrif buyuring.

CPU o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• CPU ning birinchi pinini toping. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU ni kiritib bo'lmaydi. (Yoki siz CPU ning ikkala tomonidagi tirqishlarni va CPU soketidagi tekislash tugmalarini topishingiz mumkin.)
• CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va boshqalarni o'z ichiga olgan apparat spetsifikatsiyalaringizga muvofiq buni amalga oshiring.

CPU o'rnatish

Ona plata CPU soketidagi tekislash tugmalarini va CPU dagi tirqishlarni toping.

CPU ni kiritishdan oldin CPU soketi qopqog'ini olib tashlamang. CPU ni kiritganingizdan so'ng, рычагni qayta ulash jarayonida u yuklash plastinasidan avtomatik ravishda chiqib ketishi mumkin.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani kirita olmasangiz, yo'nalishni o'zgartiring.

Dual Channel Xotira Konfiguratsiyasi

Ushbu ona plata to'rtta xotira soketini taqdim etadi va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira soketi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira soketi mavjud:

A kanali: DDR4_2, DDR4_4
B kanali: DDR4_1, DDR4_3

Dual Channel Xotira Konfiguratsiyalari Jadvali

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modul	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.

Orqa Panel Ulash joylari

1. PS/2 Klaviatura/Sichqoncha Porti
   PS/2 sichqonchasi yoki klaviaturasini ulash uchun ushbu portdan foydalaning.
2. USB 3.1 Gen 1 Porti
   USB 3.1 Gen 1 porti USB 3.1 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portga USB DAC ni ulashingiz yoki ushbu portni USB qurilmalari uchun ishlatishingiz mumkin.
3. DVI-D Porti ^(Eslatma)
   DVI-D porti DVI-D spetsifikatsiyasiga mos keladi va maksimal 1920x1200@60 Hz o'lchamni qo'llab-quvvatlaydi (qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq). DVI-D ulanishini qo'llab-quvvatlaydigan monitorni ushbu portga ulang.
4. HDMI Porti
   HDMI porti HDCP ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/16bit 8 kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@24 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.

   HDMI qurilmasini o'rnatgandan so'ng, standart ovoz ijro etish qurilmasini HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
5. USB 2.0/1.1 Porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning. Ushbu portga USB DAC ni ulashingiz yoki ushbu portni USB qurilmalari uchun ishlatishingiz mumkin.
6. USB 2.0/1.1 Porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning.
7. RJ-45 LAN Porti
   Gigabit Ethernet LAN porti 1 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

   Ulanish/Tezlik LEDi:

   Holat	Tavsif
   To'q sariq	1 Gbps ma'lumotlar tezligi
   Yashil	100 Mbps ma'lumotlar tezligi
   O'chirilgan	10 Mbps ma'lumotlar tezligi

   Faollik LEDi:

   Holat	Tavsif
   Miltillovchi	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmoqda
   Yoqilgan	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmayapti

8. USB 3.1 Gen 1 Porti
   USB 3.1 Gen 1 porti USB 3.1 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.

(Eslatma) DVI-D porti adapter orqali D-Sub ulanishini qo'llab-quvvatlamaydi.

9. Markaziy/Subwoofer Dinamik Chiqishi
   5.1/7.1 kanalli audio konfiguratsiyasida markaziy/subwoofer dinamiklarini ulash uchun ushbu audio raz'emdan foydalaning.
10. Orqa Dinamik Chiqishi
    Ushbu raz'em 4/5.1/7.1 kanalli audio konfiguratsiyasida orqa dinamiklarni ulash uchun ishlatilishi mumkin.
11. Optik S/PDIF Chiqish Ulash joyi
    Ushbu ulash joyi raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingizda optik raqamli audio kirish ulash joyi mavjudligiga ishonch hosil qiling.
12. Line In (Kirish)
    Line in (kirish) raz'emi. Optik disk, walkman va boshqalar kabi line in (kirish) qurilmalari uchun ushbu audio raz'emdan foydalaning.
13. Line Out (Chiqish)
    Quloqchin yoki 2 kanalli dinamik uchun ushbu audio raz'emdan foydalaning. Ushbu raz'em 4/5.1/7.1 kanalli audio konfiguratsiyasida old dinamiklarni ulash uchun ishlatilishi mumkin.
14. Mikrofon Kirishi
    Mikrofon kirishi raz'emi.

Agar siz Yon Dinamikni o'rnatmoqchi bo'lsangiz, audio drayver orqali Line in (kirish) yoki Mikrofon kirishi raz'emini Yon Dinamik chiqishiga o'zgartirishingiz kerak. Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

•
  Orqa panel ulash joyiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so'ngra ona platadan olib tashlang.
• Kabelni olib tashlashda uni ulash joyidan to'g'ri tortib oling. Kabel ulash joyi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Ichki ulagichlar

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona plata (motherboard)dagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V_2X4/ATX (2x4 12V Quvvat Ulagichi va 2x12 Asosiy Quvvat Ulagichi)
Quvvat ulagichidan foydalanish orqali quvvat manbai ona plata (motherboard)dagi barcha komponentlarga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi himoyalangan dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang. 12V quvvat ulagichi asosan protsessorga (CPU) quvvat yetkazib beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

ATX_12V_2X4:

Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	GND (Faqat 2x4-pin 12V uchun)	5	+12V (Faqat 2x4-pin 12V uchun)
2	GND (Faqat 2x4-pin 12V uchun)	6	+12V (Faqat 2x4-pin 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq Yoqish/O'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Faqat 2x12-pin ATX uchun)	23	+5V (Faqat 2x12-pin ATX uchun)
12	3.3V (Faqat 2x12-pin ATX uchun)	24	GND (Faqat 2x12-pin ATX uchun)

CPU_FAN/SYS_FAN1/2 (Ventilyator Ulagichlari)
Ushbu ona plata (motherboard)dagi barcha ventilyator ulagichlari 4-pinli. Ko'pgina ventilyator ulagichlari himoyalangan o'rnatish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - yer simi). Tezlikni nazorat qilish funksiyasi ventilyator tezligini nazorat qilish dizayniga ega ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi.

CPU_FAN/SYS_FAN1

SYS_FAN2

Pin raqami	Ta'rifi
1	GND
2	Kuchlanish Tezligini Nazorat Qilish
3	Sezish
4	PWM Tezligini Nazorat Qilish

•
  Protsessor (CPU) va tizimingiz haddan tashqari qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator ulagichlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga (CPU) zarar yetkazishi yoki tizimning qotib qolishiga olib kelishi mumkin.
• Ushbu ventilyator ulagichlari konfiguratsiya jumper bloklari emas. Ulagichlarga jumper qopqog'ini qo'ymang.

SYS_FAN3_PUMP (Tizimli Ventilyator/Suv Sovutish Nasosi Ulagichi)
Ventilyator/nasos ulagichi 4-pinli va himoyalangan o'rnatish dizayniga ega. Ko'pgina ventilyator ulagichlari himoyalangan o'rnatish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - yer simi). Tezlikni nazorat qilish funksiyasi ventilyator tezligini nazorat qilish dizayniga ega ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi. Ulagich suv sovutish nasosi uchun ham tezlikni nazorat qilishni ta'minlaydi, qo'shimcha ma'lumot uchun "BIOS sozlash", "M.I.T." bobiga qarang.

Pin raqami	Ta'rifi
1	GND
2	Kuchlanish Tezligini Nazorat Qilish
3	Sezish
4	PWM Tezligini Nazorat Qilish

SATA3 0/1/2/3/4/5 (SATA 6Gb/s Ulagichlari)
SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi.

Pin raqami	Ta'rifi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun "issiq ulash" (hot-plugging)ni yoqish uchun "BIOS sozlash", "Peripherals\SATA And RST Configuration" bobiga qarang.

BAT (Batareya)
Batareya kompyuter o'chirilganida CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va quvvat simini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki batareya ushlagichining musbat va manfiy terminallariga tornavida kabi metall buyum bilan teging, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Quvvat simini ulang va kompyuteringizni qayta ishga tushiring.

•
  Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va quvvat simini uzing.
• Batareyani ekvivalent batareya bilan almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, portlash xavfi mavjud.
• Agar siz batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dileringizga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat (+) va manfiy (-) tomonlarining yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

SPDIF_O (S/PDIF Chiqish Ulagichi)
Ushbu ulagich raqamli S/PDIF chiqishini qo'llab-quvvatlaydi va ona platangizdan grafik kartalar va ovoz kartalari kabi ba'zi kengaytirish kartalariga raqamli audio chiqishi uchun S/PDIF raqamli audio kabelini (kengaytirish kartalari tomonidan taqdim etiladi) ulaydi. Misol uchun, ba'zi grafik kartalar HDMI displeyni grafik kartaga ulashni va bir vaqtning o'zida HDMI displeydan raqamli audio chiqishini xohlasangiz, ona platangizdan grafik kartangizga raqamli audio chiqishi uchun S/PDIF raqamli audio kabelidan foydalanishingizni talab qilishi mumkin. S/PDIF raqamli audio kabelini ulash haqida ma'lumot olish uchun kengaytirish kartangiz uchun qo'llanmani diqqat bilan o'qing.

Pin raqami	Ta'rifi
1	SPDIFO
2	GND

M2Q_32G (M.2 Socket 3 Ulagichi)
M.2 ulagichi M.2 SATA SSD va M.2 PCIe SSDlarni qo'llab-quvvatlaydi.

M.2 SSDni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1-qadam:
Ona platadan vint va gaykani bo'shatish uchun tornavidadan foydalaning. O'rnatiladigan M.2 SSD uchun to'g'ri o'rnatish teshigini toping va avval gaykani burang.

2-qadam:
M.2 SSDni ulagichga burchak ostida suring.

3-qadam:
M.2 SSDni pastga bosing va keyin vint bilan mahkamlang.

O'rnatiladigan M.2 SSD uchun to'g'ri teshikni tanlang va vint va gaykani qayta mahkamlang.

M2Q_32G va SATA ulagichlari uchun o'rnatish eslatmalari:
Chipset tomonidan ta'minlangan yo'laklar soni cheklanganligi sababli, SATA ulagichlarining mavjudligi M2Q_32G ulagichiga o'rnatilgan qurilma turiga qarab ta'sirlanishi mumkin. M2Q_32G ulagichi SATA3 5 ulagichi bilan tarmoqli kenglikni bo'lishadi. Tafsilotlar uchun quyidagi jadvalga qarang.

M.2 SSD/Ulagich turi	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
M.2 SSD o'rnatilmagan

: Mavjud,
: Mavjud emas

F_PANEL (Old panel sarlavhasi)
Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensori va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat diodi, sariq/binafsha):
  Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida diod yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda diod o'chadi.

Tizim holati	LED
S0	Yonadi
S3/S4/S5	O'chadi

• PW (Quvvat tugmasi, qizil):
  Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot uchun "BIOS sozlash", "Quvvat" bobiga qarang).
• SPEAK (Karnay, to'q sariq):
  Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushirish holatini signal kodi orqali xabar qiladi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi diodi, ko'k):
  Korpusning old panelidagi qattiq disk faolligi diodiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotganida diod yonadi.
• RES (Qayta yuklash tugmasi, yashil):
  Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish sarlavhasi, kulrang):
  Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funktsiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
• NC (To'q sariq): Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat diodi, qattiq disk faolligi diodi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)
Old panel audio sarlavhasi Intel High Definition audio (HD) va AC'97 audioni qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

HD old panel audiosi uchun:

Pin raqami	Ta'rif
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Pin yo'q
9	LINE2_L
10	Sense

AC'97 old panel audiosi uchun:

Pin raqami	Ta'rif
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Pin yo'q
9	Line Out (L)
10	NC

•
  Old panel audio sarlavhasi sukut bo'yicha HD audioni qo'llab-quvvatlaydi.
• Audio signallari old va orqa panel audio ulanishlarida bir vaqtning o'zida mavjud bo'ladi.
• Ba'zi korpuslar har bir simda bitta vilkadan ko'ra ajratilgan ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi. Turli sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_USB30 (USB 3.1 Gen 1 sarlavhasi)
Sarlavha USB 3.1 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.1 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pin yo'q

F_USB (USB 2.0/1.1 sarlavhasi)
Sarlavha USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlay oladi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	Quvvat (5V)	6	USB DY+
2	Quvvat (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pin yo'q
5	USB DX+	10	NC

•
  IEEE 1394 qavs (2x5 pinli) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
• USB qavsni o'rnatishdan oldin, kompyuteringizni o'chiring va USB qavsiga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.

TPM (Ishonchli platforma moduli sarlavhasi)
Ushbu sarlavhaga TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Pin yo'q	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS tozalash jumperi)
BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.

Ochiq: Normal

Qisqa: CMOS qiymatlarini tozalash

•
  CMOS qiymatlarini tozalashdan oldin kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang ("BIOS sozlamalari" bobiga qarang, BIOS konfiguratsiyalari uchun).

LED_C (RGB (RGBW) LED Strip Extension Cable Header)
Ushbu sarlavha standart 5050 RGB (RGBW) LED strip (12V/G/R/B/W)ni ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.

Pin raqami.	Ta'rif
1	12V
2	G
3	R
4	B
5	W

RGB (RGBW) LED strip uzaytirish kabelining bir uchini sarlavhaga, ikkinchi uchini esa RGB (RGBW) LED stripingizga ulang. Uzaytirish kabelining qora simi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Uzaytirish kabelining boshqa uchidagi 12V pin (strelka bilan belgilangan) LED stripning 12V bilan tekislanishi kerak. LED stripning ulanish yo'nalishiga e'tibor bering; noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

RGB (RGBW) LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun "BIOS sozlamalari" bobidagi ko'rsatmalarga qarang.

Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS xotirasida saqlaydi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalar kiradi. BIOS tarkibiga BIOS Setup dasturi kiradi, bu foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beradi.
Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga kerakli quvvatni beradi. BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing. BIOSni yangilash uchun GIGABYTE Q-Flash yoki BIOS utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• BIOS - bu Internetdan BIOSning eng so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan utilita.

•
  BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizimning beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash haqida ushbu bobdagi "Load Optimized Defaults" bo'limiga yoki Uskunani o'rnatish bobidagi batareya/tozalash CMOS jumperining kirish qismiga qarang.)

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi. (BIOS versiyasining namunasi: D3)

Quyidagi kabi ikkita xil BIOS rejimi mavjud va siz ikkita rejim o'rtasida o'tish uchun <F2> tugmasidan foydalanishingiz mumkin. Klassik sozlash rejimi BIOSning batafsil sozlamalarini taqdim etadi. Elementlar orasida harakatlanish uchun klaviaturangizdagi strelka tugmalarini bosishingiz va qabul qilish yoki pastki menyuga kirish uchun <Enter> tugmasini bosishingiz mumkin. Yoki kerakli elementni tanlash uchun sichqonchangizdan foydalanishingiz mumkin. Oson rejim foydalanuvchilarga joriy tizim ma'lumotlarini tezda ko'rish yoki optimal ishlash uchun sozlash imkonini beradi. Oson rejimda konfiguratsiya elementlari bo'ylab harakatlanish uchun sichqonchangizdan foydalanishingiz mumkin.

•
  Tizim odatdagidek barqaror bo'lmaganda, tizimingizni sukut bo'yicha sozlash uchun Load Optimized Defaults elementini tanlang.
• Ushbu bobda tavsiflangan BIOS Setup menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

M.I.T.

Tizim siz kiritgan overclock/overvoltage sozlamalari bilan barqaror ishlashi sizning umumiy tizim konfiguratsiyangizga bog'liq. Overclock/overvoltajni noto'g'ri bajarish protsessor, chipset yoki xotiraga zarar yetkazishi va ushbu komponentlarning foydali xizmat muddatini qisqartirishi mumkin. Ushbu sahifa faqat ilg'or foydalanuvchilar uchun mo'ljallangan va tizim beqarorligining oldini olish yoki boshqa kutilmagan natijalarga olib kelmaslik uchun sukut bo'yicha sozlamalarni o'zgartirmaslikni tavsiya qilamiz. (Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalang va platani sukut bo'yicha qiymatlarga qaytaring.)

• Advanced Frequency Settings (Ilg'or chastota sozlamalari)
  • Host Clock Value (Xost soat qiymati)
    Joriy ishlayotgan Xost soat chastotasini ko'rsatadi.
  • Graphics Slice Ratio (Grafik bo'lak nisbati) ^(Eslatma)
    Grafik bo'lak nisbatini o'rnatishga imkon beradi.
  • Graphics UnSlice Ratio (Grafik bo'linmagan nisbat) ^(Eslatma)
    Grafik bo'linmagan nisbatini o'rnatishga imkon beradi.
  • CPU Clock Ratio (Protsessor soat nisbati)
    O'rnatilgan protsessor uchun soat nisbatini o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq.
  • CPU Frequency (Protsessor chastotasi)
    Joriy ishlayotgan protsessor chastotasini ko'rsatadi.
• Advanced CPU Core Settings (Protsessor yadrosi ilg'or sozlamalari)
  • CPU Clock Ratio, CPU Frequency (Protsessor soat nisbati, protsessor chastotasi)
    Yuqoridagi sozlamalar Advanced Frequency Settings (Ilg'or chastota sozlamalari) menyusidagi bir xil elementlar bilan sinxron.
  • AVX Offset ^(Eslatma)
    AVX offset - AVX nisbatining salbiy offsetidir.

(Eslatma) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud. Intel^® protsessorlarining noyob xususiyatlari haqida ko'proq ma'lumot olish uchun Intel veb-saytiga tashrif buyuring.

• Uncore Ratio (Yadro bo'lmagan nisbat)
  Protsessorning yadro bo'lmagan nisbatini o'rnatishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon ishlatilayotgan protsessorga bog'liq.
• Uncore Frequency (Yadro bo'lmagan chastota)
  Joriy protsessorning yadro bo'lmagan chastotasini ko'rsatadi.
• CPU Flex Ratio Override (Protsessor moslashuvchan nisbatini bekor qilish)
  Protsessorning moslashuvchan nisbatini yoqadi yoki o'chiradi. Agar CPU Clock Ratio (Protsessor soat nisbati) Auto (Avto) ga o'rnatilgan bo'lsa, maksimal protsessor soat nisbati CPU Flex Ratio Settings (Protsessor moslashuvchan nisbati sozlamalari) qiymatiga asoslanadi. (Sukut bo'yicha: O'chirilgan)
• CPU Flex Ratio Settings (Protsessor moslashuvchan nisbati sozlamalari)
  Protsessorning moslashuvchan nisbatini o'rnatishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon protsessorga qarab farq qilishi mumkin.
• Intel(R) Turbo Boost Technology ^(Eslatma)
  Intel ® protsessorining Turbo Boost texnologiyasini yoqish yoki yo'qligini aniqlashga imkon beradi. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• Turbo Ratio ^(Eslatma)
  Turli xil faol yadrolar soni uchun protsessorning Turbo nisbatlarini o'rnatishga imkon beradi. Auto (Avto) protsessorning Turbo nisbatlarini protsessor spetsifikatsiyalariga muvofiq o'rnatadi. (Sukut bo'yicha: Auto (Avto))
• Power Limit TDP (Watts) / Power Limit Time (Quvvat chegarasi TDP (Vatt) / Quvvat chegarasi vaqti)
  Protsessorning Turbo rejimi uchun quvvat chegarasini va belgilangan quvvat chegarasida ishlash uchun qancha vaqt ketishini o'rnatishga imkon beradi. Agar belgilangan qiymat oshib ketgan bo'lsa, protsessor quvvatni kamaytirish uchun yadro chastotasini avtomatik ravishda kamaytiradi. Auto (Avto) quvvat chegarasini protsessor spetsifikatsiyalariga muvofiq o'rnatadi. (Sukut bo'yicha: Auto (Avto))
• Core Current Limit (Amps) (Yadro oqimi chegarasi (Amper))
  Protsessorning Turbo rejimi uchun oqim chegarasini o'rnatishga imkon beradi. Protsessor oqimi belgilangan oqim chegarasidan oshib ketganda, protsessor oqimni kamaytirish uchun yadro chastotasini avtomatik ravishda kamaytiradi. Auto (Avto) quvvat chegarasini protsessor spetsifikatsiyalariga muvofiq o'rnatadi. (Sukut bo'yicha: Auto (Avto))
• No. of CPU Cores Enabled (Eslatma) (Yoqilgan protsessor yadrolari soni (Eslatma))
  Intel ® ko'p yadroli protsessorda yoqish uchun protsessor yadrolari sonini tanlashga imkon beradi (protsessor yadrolari soni protsessorga qarab farq qilishi mumkin). Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• Hyper-Threading Technology (Eslatma) (Giper-threading texnologiyasi (Eslatma))
  Intel ushbu funksiyani qo'llab-quvvatlaganda ko'p oqimli texnologiyani yoqish yoki yo'qligini aniqlashga imkon beradi. Ushbu funksiya faqat ko'p protsessorli rejimni qo'llab-quvvatlaydigan operatsion tizimlar uchun ishlaydi. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^(Eslatma)
  Intel^® Speed Shift texnologiyasini yoqadi yoki o'chiradi. Ushbu funksiyani yoqish protsessorga o'zining ish chastotasini tezroq oshirishga imkon beradi va keyin tizimning javob berish qobiliyatini yaxshilaydi. (Sukut bo'yicha: O'chirilgan)
• CPU Enhanced Halt (C1E) ^(Eslatma)
  Tizim to'xtash holatida protsessorning quvvatini tejash funksiyasi bo'lgan Intel ® protsessorining Enhanced Halt (C1E) funksiyasini yoqadi yoki o'chiradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida protsessor yadrosining chastotasi va kuchlanishi kamayadi. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• C3 State Support ^(Eslatma)
  Tizim to'xtash holatida protsessorga C3 rejimiga kirishiga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida protsessor yadrosining chastotasi va kuchlanishi kamayadi. C3 holati C1 ga qaraganda quvvatni tejashning yanada takomillashtirilgan holatidir. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))

(Eslatma) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud. Intel^® protsessorlarining noyob xususiyatlari haqida ko'proq ma'lumot olish uchun Intel veb-saytiga tashrif buyuring.

• C6/C7 State Support ^{(Eslatma 1)}
  Tizim to'xtash holatida protsessorga C6/C7 rejimiga kirishiga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida protsessor yadrosining chastotasi va kuchlanishi kamayadi. C6/C7 holati C3 ga qaraganda quvvatni tejashning yanada takomillashtirilgan holatidir. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• C8 State Support ^{(Eslatma 1)}
  Tizim to'xtash holatida protsessorga C8 rejimiga kirishiga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida protsessor yadrosining chastotasi va kuchlanishi kamayadi. C8 holati C6/C7 ga qaraganda quvvatni tejashning yanada takomillashtirilgan holatidir. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• Package C State Limit ^{(Eslatma 1)}
  Protsessor uchun C-holat chegarasini belgilashga imkon beradi. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• CPU Thermal Monitor ^{(Eslatma 1)}
  Protsessorning haddan tashqari qizib ketishdan himoya qilish funksiyasi bo'lgan Intel ® Thermal Monitor funksiyasini yoqadi yoki o'chiradi. Yoqilganda, protsessor haddan tashqari qizib ketganda protsessor yadrosining chastotasi va kuchlanishi kamayadi. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• CPU EIST Function ^{(Eslatma 1)}
  Enhanced Intel ® Speed Step Technology (EIST) ni yoqadi yoki o'chiradi. Protsessor yuklanishiga qarab, Intel EIST texnologiyasi o'rtacha quvvat sarfini va issiqlik ishlab chiqarishni kamaytirish uchun protsessor kuchlanishini va yadro chastotasini dinamik va samarali ravishda pasaytirishi mumkin. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Sukut bo'yicha: Auto (Avto))
• Voltage Optimization (Kuchlanishni optimallashtirish)
  Quvvat sarfini kamaytirish uchun kuchlanishni optimallashtirishni yoqish yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: O'chirilgan)
• RSR
  Agar protsessor kuchlanishi/harorati juda yuqori bo'lsa, protsessorning turbo nisbatini avtomatik ravishda pasaytirish yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: Yoqilgan)
• Hardware Prefetcher (Apparat ta'minoti oldindan yuklash)
  Xotiradan ma'lumotlar va ko'rsatmalarni keshga oldindan yuklash uchun apparat ta'minoti oldindan yuklashni yoqish yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: Yoqilgan)
• Adjacent Cache Line Prefetch (Qo'shni kesh liniyasini oldindan yuklash)
  Protsessorga so'ralgan kesh liniyasini, shuningdek, keyingi kesh liniyasini olishga imkon beradigan qo'shni kesh liniyasini oldindan yuklash mexanizmini yoqish yoki yo'qligini aniqlashga imkon beradi. (Sukut bo'yicha: Yoqilgan)
• Extreme Memory Profile (X.M.P.) (Ekstremal xotira profili (X.M.P.)) ^{(Eslatma 2)}
  Yoqilganda xotira unumdorligini oshirish uchun BIOSga XMP xotira modul(lar)idagi SPD ma'lumotlarini o'qishga imkon beradi.

  Disabled (O'chirilgan)	Ushbu funksiyani o'chiradi. (Sukut bo'yicha)
  Profile1 (Profil1)	Profil 1 sozlamalaridan foydalanadi.
  Profile2 (Profil2) (Eslatma 2)	Profil 2 sozlamalaridan foydalanadi.

• System Memory Multiplier (Tizim xotirasi ko'paytirgichi)
  Tizim xotirasi ko'paytirgichini o'rnatishga imkon beradi. Auto (Avto) xotira ko'paytirgichini xotira SPD ma'lumotlariga muvofiq o'rnatadi. (Sukut bo'yicha: Auto (Avto))

(Izoh 1) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud. Intel^® protsessorlarining o'ziga xos xususiyatlari haqida ko'proq ma'lumot olish uchun Intel veb-saytiga tashrif buyuring.
(Izoh 2) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessor va xotira modulini o'rnatganingizda mavjud.

• Memory Odd Ratio (100/133 yoki 200/266)
  Xotira mos yozuvlar soatini qo'lda sozlash imkonini beradi. (Standart: Auto (Avtomatik))
• Memory Frequency (MHz)
• Birinchi xotira chastotasi qiymati - ishlatilayotgan xotiraning normal ishlash chastotasi; ikkinchisi - System Memory Multiplier (Tizim xotira ko'paytirgichi) sozlamalariga muvofiq avtomatik ravishda sozlanadigan xotira chastotasi.

• Advanced Memory Settings (Xotiraning kengaytirilgan sozlamalari)
  • Extreme Memory Profile (X.M.P.) (Ekstremal xotira profili) ^(Izoh) , System Memory Multiplier (Tizim xotira ko'paytirgichi), Memory Odd Ratio (Xotira toq nisbati) (100/133 yoki 200/266), Memory Frequency (Xotira chastotasi) (MHz)
    Yuqoridagi sozlamalar Advanced Frequency Settings (Kengaytirilgan chastota sozlamalari) menyusidagi bir xil elementlar ostida sinxronlashtirilgan.
  • Memory Boot Mode (Xotirani yuklash rejimi) ^(Izoh)
    Xotirani aniqlash va o'qitish usullarini taqdim etadi.

    Auto (Avtomatik)	BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart)
    Normal (Oddiy)	BIOS avtomatik ravishda xotirani o'qitadi. Agar tizim beqaror yoki yuklanmaydigan bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling. CMOS qiymatlarini qanday tozalash haqida Hardware Installation (Uskunani o'rnatish) bobidagi batareya/tozalash CMOS jumperining kirish qismiga qarang.)
    Enable Fast Boot (Tez yuklashni yoqish)	Xotirani tezroq yuklash uchun ba'zi bir aniq mezonlarda xotirani aniqlash va o'qitishni o'tkazib yuboring.
    Disable Fast Boot (Tez yuklashni o'chirish)	Har bir yuklashda xotirani aniqlang va o'qiting.

  • Memory Enhancement Settings (Xotirani yaxshilash sozlamalari)
    Bir nechta xotira ishlashini yaxshilash sozlamalarini taqdim etadi: Normal (asosiy ishlash), Relax OC, Enhanced Stability (Kengaytirilgan barqarorlik) va Enhanced Performance (Kengaytirilgan ishlash). (Standart: Normal (Oddiy))
  • Memory Timing Mode (Xotira vaqt rejimi)
    Manual (Qo'lda) va Advanced Manual (Kengaytirilgan qo'lda) Memory Multiplier Tweaker (Xotira ko'paytirgichini sozlash), Channel Interleaving (Kanalni almashish), Rank Interleaving (Darajani almashish) va quyidagi xotira vaqti sozlamalarini sozlash imkonini beradi. Variantlar: Auto (Avtomatik) (standart), Manual (Qo'lda), Advanced Manual (Kengaytirilgan qo'lda).
  • Profile DDR Voltage
    XMP bo'lmagan xotira modulidan foydalanganda yoki Extreme Memory Profile (X.M.P.) (Ekstremal xotira profili) o'chirilgan bo'lsa, qiymat xotira spetsifikatsiyasiga muvofiq ko'rsatiladi. Extreme Memory Profile (X.M.P.) (Ekstremal xotira profili) Profile1 yoki Profile2 ga o'rnatilganda, qiymat XMP xotirasidagi SPD ma'lumotlariga muvofiq ko'rsatiladi.
  • Memory Multiplier Tweaker (Xotira ko'paytirgichini sozlash)
    Xotirani avtomatik sozlashning turli darajalarini taqdim etadi. (Standart: Auto (Avtomatik))
  • Channel Interleaving (Kanalni almashish)
    Xotira kanalini almashishni yoqadi yoki o'chiradi. Yoqilgan tizimga xotira ishlashi va barqarorligini oshirish uchun xotiraning turli kanallariga bir vaqtning o'zida kirishga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto (Avtomatik))
  • Rank Interleaving (Darajani almashish)
    Xotira darajasini almashishni yoqadi yoki o'chiradi. Yoqilgan tizimga xotira ishlashi va barqarorligini oshirish uchun xotiraning turli darajalariga bir vaqtning o'zida kirishga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto (Avtomatik))

(Eslatma) Bu element faqat protsessor va ushbu funksiyani qo'llab-quvvatlaydigan xotira moduli o'rnatilgan bo'lsa mavjud.

• Channel A/B Memory Sub Timings
  Ushbu kichik menyu xotiraning har bir kanali uchun xotira vaqtini sozlash imkoniyatini beradi. Tegishli vaqt sozlamalari ekranlari faqat Memory Timing Mode Manual yoki Advanced Manual rejimiga o'rnatilganda sozlanishi mumkin. Eslatma: Xotira vaqtini o'zgartirgandan so'ng, tizimingiz beqaror bo'lib qolishi yoki yuklanmay qolishi mumkin. Agar shunday bo'lsa, optimallashtirilgan standartlarni yuklash yoki CMOS qiymatlarini tozalash orqali platani standart qiymatlarga qaytaring.
• Advanced Voltage Settings
• Advanced Power Settings
  • CPU Vcore Loadline Calibration
    CPU Vcore kuchlanishi uchun yuk chizig'ini kalibrlashni sozlash imkonini beradi. Yuqori darajani tanlash CPU Vcore kuchlanishini BIOSda og'ir yuk ostida o'rnatilgan qiymatga mos ravishda ushlab turadi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi va Intel spetsifikatsiyalariga muvofiq kuchlanishni o'rnatadi. (Standart: Auto)
  • VAXG Loadline Calibration
    CPU VAXG kuchlanishi uchun yuk chizig'ini kalibrlashni sozlash imkonini beradi. Yuqori darajani tanlash CPU VAXG kuchlanishini BIOSda og'ir yuk ostida o'rnatilgan qiymatga mos ravishda ushlab turadi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi va Intel spetsifikatsiyalariga muvofiq kuchlanishni o'rnatadi. (Standart: Auto)
• CPU Core Voltage Control
  Ushbu bo'lim protsessor kuchlanishini boshqarish imkoniyatlarini taqdim etadi.
• Chipset Voltage Control
  Ushbu bo'lim chipset kuchlanishini boshqarish imkoniyatlarini taqdim etadi.
• DRAM Voltage Control
  Ushbu bo'lim xotira kuchlanishini boshqarish imkoniyatlarini taqdim etadi.
• PC Health Status
  • Reset Case Open Status

    O'chirilgan (Disabled)	Oldingi korpusga kirish holati haqidagi yozuvni saqlaydi yoki o'chiradi. (Standart)
    Yoqilgan (Enabled)	Oldingi korpusga kirish holati haqidagi yozuvni o'chiradi va Case Open maydoni keyingi yuklashda "Yo'q" ko'rsatadi.

  • Case Open
    Ona plata CI sarlavhasiga ulangan korpusga kirishni aniqlash moslamasining aniqlash holatini ko'rsatadi. Agar tizim korpusining qopqog'i olib tashlansa, bu maydon "Ha" ko'rsatadi, aks holda "Yo'q" ko'rsatadi. Korpusga kirish holati yozuvini o'chirish uchun Reset Case Open Status-ni Yoqilgan (Enabled) holatiga o'rnating, sozlamalarni CMOS-ga saqlang va keyin tizimingizni qayta ishga tushiring.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Joriy tizim kuchlanishlarini ko'rsatadi.
• Miscellaneous Settings
  • Max Link Speed
    PCI Express uyalarining ishlash rejimini Gen 1, Gen 2 yoki Gen 3 ga o'rnatish imkonini beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlashga imkon beradi. (Standart: Auto)
  • 3DMark01 Enhancement
    Ba'zi eski benchmark ko'rsatkichlarini yaxshilash yoki yo'qligini aniqlash imkonini beradi. (Standart: O'chirilgan (Disabled))
• Smart Fan 5 Settings & Monitor
  Kuzatuv uchun maqsadni tanlash va qo'shimcha sozlashlarni amalga oshirish imkonini beradi. (Standart: CPU FAN)
  • Fan Speed Control

    Oddiy (Normal)	Ventilyatorga haroratga qarab turli tezliklarda ishlashga imkon beradi. Tizim talablariga muvofiq System Information Viewer yordamida ventilyator tezligini sozlashingiz mumkin. (Standart)
    Jim (Silent)	Ventilyatorga sekin tezlikda ishlashga imkon beradi.
    Qo'lda (Manual)	Egri chiziqli grafikda ventilyator tezligini boshqarish imkonini beradi.
    To'liq tezlik (Full Speed)	Ventilyatorga to'liq tezlikda ishlashga imkon beradi.

  • Fan Control Use Temperature Input
    Ventilyator tezligini boshqarish uchun mos yozuvlar haroratini tanlash imkonini beradi.
  • Temperature Interval
    Ventilyator tezligini o'zgartirish uchun harorat oralig'ini tanlash imkonini beradi.
  • Fan/Pump Control Mode

    Avto (Auto)	BIOSga o'rnatilgan ventilyator/nasos turini avtomatik ravishda aniqlashga va optimal boshqaruv rejimini o'rnatishga imkon beradi. (Standart)
    Kuchlanish (Voltage)	Kuchlanish rejimi 3 pinli ventilyator/nasos uchun tavsiya etiladi.
    PWM	PWM rejimi 4 pinli ventilyator/nasos uchun tavsiya etiladi.

  • Fan Speed
    Joriy ventilyator/nasos tezliklarini ko'rsatadi.
  • Temperature Warning Control
    Harorat uchun ogohlantirish chegarasini o'rnatadi. Harorat chegaradan oshib ketganda, BIOS ogohlantirish signalini chiqaradi. Variantlar: O'chirilgan (Disabled) (standart), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Fan/Pump Fail Warning
    Agar ventilyator/nasos ulanmagan bo'lsa yoki ishlamay qolsa, tizimga ogohlantirish signalini chiqarishga imkon beradi. Bunday holat yuz berganda, ventilyator/nasos holatini yoki ventilyator/nasos ulanishini tekshiring. (Standart: O'chirilgan (Disabled))

Tizim

Ushbu bo'limda sizning anakart modeli va BIOS versiyasi haqida ma'lumot beriladi. Shuningdek, BIOS tomonidan ishlatiladigan sukut bo'yicha tilni tanlashingiz va tizim vaqtini qo'lda sozlashingiz mumkin.

• Kirish darajasi (Access Level)
  Ishlatiladigan parol himoyasi turiga qarab joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, sukut bo'yicha Administrator sifatida ko'rsatiladi.) Administrator darajasi barcha BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi; Foydalanuvchi darajasi faqat ayrim BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.
• Tizim tili (System Language)
  BIOS tomonidan ishlatiladigan sukut bo'yicha tilni tanlaydi.
• Tizim sanasi (System Date)
  Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish uchun), oy, sana va yil. Oy, Sana va Yil maydonlari o'rtasida o'tish uchun <Enter> tugmasidan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.
• Tizim vaqti (System Time)
  Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 13:00:00 - bu soat 1 p.m. Soat, Daqiqa va Soniya maydonlari o'rtasida o'tish uchun <Enter> tugmasidan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.

BIOS

• Yuklashda NumLock holati (Bootup NumLock State)
  POSTdan keyin klaviaturaning raqamli panelida Numlock funksiyasini yoqadi yoki o'chiradi. (Sukut bo'yicha: Yoqilgan (On))
• Xavfsizlik opsiyasi (Security Option)
  Tizim har safar yuklanganda yoki faqat BIOS sozlamalariga kirganingizda parol talab qilinishini belgilaydi. Ushbu elementni sozlaganingizdan so'ng, Administrator paroli/Foydalanuvchi paroli elementi ostida parollarni o'rnating.

  Sozlash (Setup)	Parol faqat BIOS sozlash dasturiga kirish uchun talab qilinadi. Tizimni yuklash va BIOS sozlamalariga kirish uchun parol talab qilinadi
  Tizim (System)	Tizimni yuklash va BIOS sozlash dasturiga kirish uchun parol talab qilinadi dasturi. (Sukut bo'yicha)

• To'liq ekranli LOGO ko'rsatish (Full Screen LOGO Show)
  Tizim ishga tushirilganda GIGABYTE logotipini ko'rsatish yoki ko'rsatmaslikni aniqlashga imkon beradi. O'chirilgan (Disabled) tizim ishga tushirilganda GIGABYTE logotipini o'tkazib yuboradi. (Sukut bo'yicha: Yoqilgan (Enabled))
• Yuklash opsiyasi ustuvorliklari (Boot Option Priorities)
  Mavjud qurilmalardan umumiy yuklash tartibini belgilaydi. GPT formatini qo'llab-quvvatlaydigan olinadigan xotira qurilmalari yuklash qurilmasi ro'yxatida "UEFI:" satri bilan prefikslanadi. GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimdan yuklash uchun "UEFI:" satri bilan prefikslangan qurilmani tanlang. Yoki Windows 7 64-bit kabi GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimni o'rnatmoqchi bo'lsangiz, Windows 7 64-bit o'rnatish diskini o'z ichiga olgan va "UEFI:" satri bilan prefikslangan optik diskni tanlang.
• Qattiq disk/CD/DVD ROM disk yurituvchi/Disketa disk yurituvchi/Tarmoq qurilmasi BBS ustuvorliklari (Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities)
  Qattiq disklar, optik disklar, disketa disk yurituvchilari va LAN funksiyasidan yuklashni qo'llab-quvvatlaydigan qurilmalar kabi muayyan qurilma turi uchun yuklash tartibini belgilaydi. Ulangan bir xil turdagi qurilmalarni taqdim etadigan quyi menyuga kirish uchun ushbu elementda <Enter> tugmasini bosing. Ushbu element faqat ushbu turdagi kamida bitta qurilma o'rnatilgan bo'lsa mavjud bo'ladi.
• Tez yuklash (Fast Boot)
  OT yuklash jarayonini qisqartirish uchun Tez yuklashni yoqadi yoki o'chiradi. Ultra tez (Ultra Fast) eng tez yuklash tezligini ta'minlaydi. (Sukut bo'yicha: O'chirilgan (Disabled))
• SATA qo'llab-quvvatlashi (SATA Support)

  Barcha Sata qurilmalari (All Sata Devices)	Barcha SATA qurilmalari operatsion tizimda va POST paytida ishlaydi. (Sukut bo'yicha)
  Oxirgi yuklangan HDD faqat (Last Boot HDD Only)	Oldingi yuklash diskidan tashqari, barcha SATA qurilmalari OT yuklash jarayoni tugallangunga qadar o'chiriladi.

  Ushbu element faqat Tez yuklash Yoqilgan (Enabled) yoki Ultra tez (Ultra Fast) ga o'rnatilganda sozlanishi mumkin.
• VGA qo'llab-quvvatlashi (VGA Support)
  Yuklanadigan operatsion tizim turini tanlashga imkon beradi.

  Avto (Auto)	Faqat eski opsiyalar ROMini yoqadi.
  EFI drayveri (EFI Driver)	EFI opsiyasi ROMini yoqadi. (Sukut bo'yicha)

  Ushbu element faqat Tez yuklash Yoqilgan (Enabled) yoki Ultra tez (Ultra Fast) ga o'rnatilganda sozlanishi mumkin.
• USB qo'llab-quvvatlashi (USB Support)

  O'chirilgan (Disabled)	Barcha USB qurilmalari OT yuklash jarayoni tugallangunga qadar o'chiriladi.
  To'liq boshlang'ich (Full Initial)	Barcha USB qurilmalari operatsion tizimda va POST paytida ishlaydi.
  Qisman boshlang'ich (Partial Initial)	USB qurilmalarining bir qismi OT yuklash jarayoni tugallangunga qadar o'chiriladi. (Sukut bo'yicha)

  Ushbu element faqat Tez yuklash Yoqilgan (Enabled) ga o'rnatilganda sozlanishi mumkin. Ushbu funksiya Tez yuklash Ultra tez (Ultra Fast) ga o'rnatilganda o'chiriladi.
• PS2 qurilmalarini qo'llab-quvvatlash (PS2 Devices Support)

  O'chirilgan (Disabled)	Barcha PS/2 qurilmalari OT yuklash jarayoni tugallangunga qadar o'chiriladi.
  Yoqilgan (Enabled)	Barcha PS/2 qurilmalari operatsion tizimda va POST paytida ishlaydi. (Sukut bo'yicha)

  Ushbu element faqat Tez yuklash Yoqilgan (Enabled) ga o'rnatilganda sozlanishi mumkin. Ushbu funksiya Tez yuklash Ultra tez (Ultra Fast) ga o'rnatilganda o'chiriladi.

• Tarmoq stek drayverini qo'llab-quvvatlash (NetWork Stack Driver Support)

  O'chirilgan (Disabled)	Tarmoqdan yuklashni o'chiradi. (Sukut bo'yicha)
  Yoqilgan (Enabled)	Tarmoqdan yuklashni yoqadi.

  Ushbu element faqat Tez yuklash (Fast Boot) Yoqilgan (Enabled) yoki Ultra tez (Ultra Fast) ga o'rnatilganda sozlanishi mumkin.
• AC quvvati yo'qolganidan keyin keyingi yuklash (Next Boot After AC Power Loss)

  Oddiy yuklash (Normal Boot)	AC quvvati qaytgandan so'ng oddiy yuklashni yoqadi. (Sukut bo'yicha)
  Tez yuklash (Fast Boot)	AC quvvati qaytgandan so'ng Tez yuklash sozlamalarini saqlaydi.

  Ushbu element faqat Tez yuklash (Fast Boot) Yoqilgan (Enabled) yoki Ultra tez (Ultra Fast) ga o'rnatilganda sozlanishi mumkin.
• Sichqoncha tezligi (Mouse Speed)
  Sichqoncha kursorining harakat tezligini o'rnatishga imkon beradi. (Sukut bo'yicha: 1 X)
• Windows 8/10 funksiyalari (Windows 8/10 Features)
  O'rnatiladigan operatsion tizimni tanlashga imkon beradi. (Sukut bo'yicha: Boshqa OT (Other OS))
• CSM qo'llab-quvvatlashi (CSM Support)
  Eski kompyuter yuklash jarayonini qo'llab-quvvatlash uchun UEFI CSM (Moslikni qo'llab-quvvatlash moduli) ni yoqadi yoki o'chiradi.

  Yoqilgan (Enabled)	UEFI CSMni yoqadi. (Sukut bo'yicha)
  O'chirilgan (Disabled)	UEFI CSMni o'chiradi va faqat UEFI BIOS yuklash jarayonini qo'llab-quvvatlaydi.

  Ushbu element faqat Windows 8/10 funksiyalari Windows 8/10 yoki Windows 8/10 WHQL ga o'rnatilganda sozlanishi mumkin.
• LAN PXE yuklash opsiyasi ROMi (LAN PXE Boot Option ROM)
  LAN kontrolleri uchun eski opsiyalar ROMini yoqish yoki yoqmaslikni tanlashga imkon beradi. (Sukut bo'yicha: O'chirilgan (Disabled)) Ushbu element faqat CSM qo'llab-quvvatlashi Yoqilgan (Enabled) ga o'rnatilganda sozlanishi mumkin.
• Xotirani yuklash opsiyasini boshqarish (Storage Boot Option Control)
  Xotira qurilmasi kontrolleri uchun UEFI yoki eski opsiyalar ROMini yoqish yoki yoqmaslikni tanlashga imkon beradi.

  Ishga tushirmang (Do not launch)	Opsiyalar ROMini o'chiradi.
  Eski (Legacy)	Faqat eski opsiyalar ROMini yoqadi. (Sukut bo'yicha)
  UEFI	Faqat UEFI opsiyalar ROMini yoqadi.

  Ushbu element faqat CSM qo'llab-quvvatlashi Yoqilgan (Enabled) ga o'rnatilganda sozlanishi mumkin.
• Boshqa PCI qurilmasi (Other PCI Device)
  LAN, xotira qurilmasi va grafik kontrollerlaridan tashqari PCI qurilmasi kontrolleri uchun UEFI yoki Eski opsiyalar ROMini yoqish yoki yoqmaslikni tanlashga imkon beradi.

  Ishga tushirmang (Do not launch)	Opsiyalar ROMini o'chiradi.
  Eski (Legacy)	Faqat eski opsiyalar ROMini yoqadi.
  UEFI	Faqat UEFI opsiyalar ROMini yoqadi. (Sukut bo'yicha)

  Ushbu element faqat CSM qo'llab-quvvatlashi Yoqilgan (Enabled) ga o'rnatilganda sozlanishi mumkin.
• Administrator paroli (Administrator Password)
  Administrator parolini sozlashga imkon beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni qayta kiriting va <Enter> tugmasini bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirishda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Foydalanuvchi parolidan farqli o'laroq, administrator paroli barcha BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi.
• Foydalanuvchi paroli (User Password)
  Foydalanuvchi parolini sozlashga imkon beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni qayta kiriting va <Enter> tugmasini bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirishda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Biroq, foydalanuvchi paroli faqat ayrim BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.
  Parolni bekor qilish uchun parol elementida <Enter> tugmasini bosing va parol so'ralganda avval to'g'ri parolni kiriting. Yangi parol so'ralganda, hech qanday parol kiritmasdan <Enter> tugmasini bosing. Tasdiqlash so'ralganda yana <Enter> tugmasini bosing. ESLATMA: Foydalanuvchi parolini o'rnatishdan oldin, avval Administrator parolini o'rnatganingizga ishonch hosil qiling.
• Xavfsiz yuklash (Secure Boot)
  Xavfsiz yuklashni yoqish yoki o'chirish va tegishli sozlamalarni sozlashga imkon beradi.

Periferiya qurilmalari

• Initial Display Output (Dastlabki displey chiqishi)
  O'rnatilgan PCI Express grafik karta yoki bortdagi grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.

  IGFX	Bortdagi grafikani birinchi displey sifatida o'rnatadi.
  PCIe 1 Slot	PCIEX16 slotidagi grafik kartani birinchi displey sifatida o'rnatadi. (Standart)
  PCIe 2 Slot	PCIEX4 slotidagi grafik kartani birinchi displey sifatida o'rnatadi.

• LED_C Connect (LED_C ulanishi)
  Ona platadagi LED_C sarlavhasiga ulangan RGB (RGBW) LED chizig'ining chiroqlarini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• RGB Fusion (RGB uyg'unligi)
  Ona plata uchun LED yoritish rejimini o'rnatishga imkon beradi.

  Off	Ushbu funksiyani o'chiradi.
  Pulse Mode	Barcha LEDlar bir vaqtning o'zida yoqiladi va o'chadi.
  Color Cycle	Barcha LEDlar bir vaqtning o'zida to'liq ranglar spektridan o'tadi.
  Static Mode	Barcha LEDlar bitta rang chiqaradi. (Standart)
  Flash Mode	Barcha LEDlar bir vaqtning o'zida yonadi va o'chadi.

• Intel Platform Trust Technology (PTT) (Intel Platform Trust Technology (PTT))
  Intel^® PTT texnologiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (USB 3.0 DAC-UP 2 (Orqa paneldagi USB 3.1 Gen 1 portlarining chiqish kuchlanishi))
  USB qurilmangiz(lar)ning barqarorligini mustahkamlash uchun orqa paneldagi USB 3.1 Gen 1 portlarining (PS/2 klaviatura/sichqoncha porti ostidagi) chiqish kuchlanishini oshirishga imkon beradi.

  Normal	Asl chiqish kuchlanishini saqlaydi. (Standart)
  Disable USB bus power	USB ulagichlarining quvvatini o'chiradi. Yuqori sifatli audio pleyerlar o'zlarining tashqi USB quvvat manbaini ulashi mumkin.
  Voltage Compensation +0.1V	Asl chiqish kuchlanishiga 0,1V qo'shadi.
  Voltage Compensation +0.2V	Asl chiqish kuchlanishiga 0,2V qo'shadi.
  Voltage Compensation +0.3V.	Asl chiqish kuchlanishiga 0,3V qo'shadi.

• OffBoard SATA Controller Configuration (O'chirilgan SATA kontrolleri konfiguratsiyasi)
  O'rnatilgan bo'lsa, M.2 PCIe SSD haqida ma'lumotni ko'rsatadi.
• Trusted Computing (Ishonchli hisoblash)
  Trusted Platform Module (TPM) ni yoqadi yoki o'chiradi.
• Intel(R) Bios Guard Technology (Intel(R) Bios Guard texnologiyasi)
  BIOSni zararli hujumlardan himoya qiluvchi Intel^® BIOS Guard funksiyasini yoqadi yoki o'chiradi.
• Network Stack Configuration (Tarmoq stekining konfiguratsiyasi)
  Windows Deployment Services serveridan OSni o'rnatish kabi GPT formatidagi OSni o'rnatish uchun tarmoqdan yuklashni o'chiradi yoki yoqadi. (Standart: O'chirilgan)
  • Ipv4 PXE Support (Ipv4 PXE qo'llab-quvvatlash)
    IPv4 PXE qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat tarmoq steki yoqilganda sozlanishi mumkin.
  • Ipv4 HTTP Support (Ipv4 HTTP qo'llab-quvvatlash)
    IPv4 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat tarmoq steki yoqilganda sozlanishi mumkin.
  • Ipv6 PXE Support (Ipv6 PXE qo'llab-quvvatlash)
    IPv6 PXE qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat tarmoq steki yoqilganda sozlanishi mumkin.
  • Ipv6 HTTP Support (Ipv6 HTTP qo'llab-quvvatlash)
    IPv6 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat tarmoq steki yoqilganda sozlanishi mumkin.
  • PXE boot wait time (PXE yuklashni kutish vaqti)
    PXE yuklashni bekor qilish uchun <Esc> tugmasini bosishdan oldin qancha kutish kerakligini sozlashga imkon beradi. Ushbu element faqat tarmoq steki yoqilganda sozlanishi mumkin. (Standart: 0)
  • Media detect count (Media aniqlash soni)
    Media mavjudligini tekshirish sonini o'rnatishga imkon beradi. Ushbu element faqat tarmoq steki yoqilganda sozlanishi mumkin. (Standart: 1)
• NVMe Configuration (NVMe konfiguratsiyasi)
  O'rnatilgan bo'lsa, M.2 NVME PCIe SSD haqida ma'lumotni ko'rsatadi.
• USB Configuration (USB konfiguratsiyasi) & Legacy USB Support (Eski USB qo'llab-quvvatlash)
  MS-DOSda USB klaviatura/sichqonchadan foydalanishga imkon beradi. (Standart: Yoqilgan)
  • XHCI Hand-off (XHCI topshirish)
    XHCI Hand-off qo'llab-quvvatlashisiz operatsion tizim uchun XHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: O'chirilgan)
  • USB Mass Storage Driver Support (USB ommaviy xotira drayverini qo'llab-quvvatlash)
    USB xotira qurilmalarini qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  • Port 60/64 Emulation (Port 60/64 emulyatsiyasi)
    I/O portlari 64h va 60h emulyatsiyasini yoqadi yoki o'chiradi. Bu MS-DOSda yoki USB qurilmalarini mahalliy qo'llab-quvvatlamaydigan operatsion tizimda USB klaviaturalar/sichqonchalar uchun to'liq eski qo'llab-quvvatlash uchun yoqilishi kerak. (Standart: Yoqilgan)
  • Mass Storage Devices (Ommaviy xotira qurilmalari)
    Ulangan USB ommaviy xotira qurilmalari ro'yxatini ko'rsatadi. Ushbu element faqat USB xotira qurilmasi o'rnatilganda paydo bo'ladi.
• SATA And RST Configuration (SATA va RST konfiguratsiyasi) & SATA Controller(s) (SATA kontrolleri(lari))
  Integratsiyalashgan SATA kontrollerlarini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  • SATA Mode Selection (SATA rejimini tanlash)
    Integratsiyalashgan SATA kontrollerlarining ishlash rejimini belgilaydi.


    Intel RST With Intel Optane System Acceleration	SATA kontrollerlari uchun Intel ® Optane ™ texnologiyasini qo'llab-quvvatlashni yoqadi.
    AHCI	SATA kontrollerlarini AHCI rejimiga sozlaydi. Advanced Host Controller Interface (AHCI) - bu xotira drayveriga Native Command Queuing va issiq ulash kabi ilg'or Serial ATA funksiyalarini yoqishga imkon beruvchi interfeys spetsifikatsiyasi. (Standart)

  • Aggressive LPM Support (Tajovuzkor LPM qo'llab-quvvatlash)
    Chipset SATA kontrollerlari uchun quvvatni tejash funksiyasi, ALPM (Aggressive Link Power Management) ni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  • Port 0/1/2/3/4/5 (Port 0/1/2/3/4/5)
    Har bir SATA portini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  • Hot plug (Issiq ulash)
    Har bir SATA porti uchun issiq ulash imkoniyatini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
    Configured as eSATA (eSATA sifatida sozlandi)
    Tashqi SATA qurilmalarini qo'llab-quvvatlashni yoqadi yoki o'chiradi.

Chipset

• VT-d ^(Note) (VT-d ^(Eslatma))
  Yo'naltirilgan I/O uchun Intel^® Virtualizatsiya texnologiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• Internal Graphics (Ichki grafika)
  Bortdagi grafika funksiyasini yoqadi yoki o'chiradi. (Standart: Avtomatik)
• DVMT Pre-Allocated (DVMT oldindan ajratilgan)
  Bortdagi grafika xotirasi hajmini o'rnatishga imkon beradi. Variantlar: 32M~1024M. (Standart: 32M)
• DVMT Total Gfx Mem (DVMT jami Gfx xotirasi)
  Bortdagi grafikaning DVMT xotira hajmini ajratishga imkon beradi. Variantlar: 128M, 256M, MAX. (Standart: 256M)
• Audio Controller (Audio kontroller)
  Bortdagi audio funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Agar siz bortdagi audiodan foydalanish o'rniga 3-tomon qo'shimcha audio kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni O'chirilgan ga o'rnating.
• PCH LAN Controller (PCH LAN kontrolleri)
  Bortdagi LAN funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Agar siz bortdagi LANdan foydalanish o'rniga 3-tomon qo'shimcha tarmoq kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni O'chirilgan ga o'rnating.
• Wake on LAN Enable (LANda uyg'onishni yoqish)
  LANda uyg'onish funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• High Precision Timer (Yuqori aniqlikdagi taymer)
  Operatsion tizimda yuqori aniqlikdagi voqea taymerini (HPET) yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• IOAPIC 24-119 Entries (IOAPIC 24-119 yozuvlari)
  Ushbu funksiyani yoqadi yoki o'chiradi. (Standart: Yoqilgan)

(Note) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud. Intel^® protsessorlarining noyob xususiyatlari haqida ko'proq ma'lumot olish uchun Intel veb-saytiga tashrif buyuring.

Quvvat

• Platform Power Management
  Active State Power Management (ASPM) funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• PEG ASPM
  CPU PEG shinasiga ulangan qurilma uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management yoqilgan bo'lsa sozlanishi mumkin. (Standart: Yoqilgan)
• PCH ASPM
  Chipsetning PCI Express shinasiga ulangan qurilma uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management yoqilgan bo'lsa sozlanishi mumkin. (Standart: Yoqilgan)
• DMI ASPM
  DMI aloqasining CPU tomoni va Chipset tomoni uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management yoqilgan bo'lsa sozlanishi mumkin. (Standart: Yoqilgan)
• AC BACK
  Elektr ta'minoti uzilishidan keyin quvvat qaytganda tizimning holatini aniqlaydi.


  Always Off	Elektr ta'minoti qaytganda tizim o'chirilgan holda qoladi. (Standart)
  Always On	Elektr ta'minoti qaytganda tizim yoqiladi.
  Memory	Elektr ta'minoti qaytganda tizim oxirgi ma'lum uyg'oq holatiga qaytadi.

• Power On By Keyboard
  PS/2 klaviaturasi orqali uyg'otish hodisasi bilan tizimni yoqish imkonini beradi.
  Eslatma: Bu funksiyadan foydalanish uchun sizga +5VSB liniyasida kamida 1A ta'minlaydigan ATX quvvat manbai kerak bo'ladi.


  Disabled	Bu funksiyani o'chiradi. (Standart)
  Any Key	Tizimni yoqish uchun istalgan tugmani bosing.
  Keyboard 98	Tizimni yoqish uchun Windows 98 klaviaturasidagi POWER tugmasini bosing.
  Password	Tizimni yoqish uchun 1~5 ta belgidan iborat parol o'rnating.

• Power On Password
  Power On By Keyboard Password ga o'rnatilganda parolni o'rnating.
  Bu elementda <Enter> tugmasini bosing va 5 tagacha belgidan iborat parolni o'rnating, so'ng qabul qilish uchun <Enter> tugmasini bosing. Tizimni yoqish uchun parolni kiriting va <Enter> tugmasini bosing.
  Eslatma: Parolni bekor qilish uchun ushbu elementda <Enter> tugmasini bosing. Parol so'ralganda, parolni kiritmasdan yana <Enter> tugmasini bosing, shunda parol sozlamalari o'chiriladi.
• Power On By Mouse
  PS/2 sichqonchasi orqali uyg'otish hodisasi bilan tizimni yoqish imkonini beradi.
  Eslatma: Bu funksiyadan foydalanish uchun sizga +5VSB liniyasida kamida 1A ta'minlaydigan ATX quvvat manbai kerak bo'ladi.

  Disabled	Bu funksiyani o'chiradi. (Standart)
  Move	Tizimni yoqish uchun sichqonchani harakatlantiring.
  Double Click	Tizimni yoqish uchun sichqonchaning chap tugmasini ikki marta bosing.

• ErP
  Tizimning S5 (o'chirish) holatida eng kam quvvat sarflashiga ruxsat berish yoki bermaslikni aniqlaydi. (Standart: O'chirilgan)
  Eslatma: Agar bu element Enabled (yoqilgan) ga o'rnatilgan bo'lsa, quyidagi funksiyalar mavjud bo'lmaydi: Resume by Alarm (signal bilan tiklash), PME hodisasi bilan uyg'otish, sichqoncha bilan yoqish, klaviatura bilan yoqish va Wake on LAN (LAN orqali uyg'otish).
• Soft-Off by PWR-BTTN
  Quvvat tugmasi yordamida MS-DOS rejimida kompyuterni o'chirish usulini sozlaydi.

  Instant-Off	Quvvat tugmasini bosing, shunda tizim darhol o'chadi. (Standart)
  Delay 4 Sec.	Tizimni o'chirish uchun quvvat tugmasini 4 soniya bosib turing. Agar quvvat tugmasi 4 soniyadan kamroq bosilsa, tizim kutish rejimiga o'tadi.

• Power Loading
  Soxta yukni yoqadi yoki o'chiradi. Quvvat manbai past yukda bo'lganda, o'zini himoya qilish faollashadi va u o'chadi yoki ishlamay qoladi. Agar shunday bo'lsa, Enabled (yoqilgan) ga o'rnating. Auto BIOSga bu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Resume by Alarm
  Tizimni kerakli vaqtda yoqish yoki yo'qligini aniqlaydi. (Standart: O'chirilgan)
  Agar yoqilgan bo'lsa, sana va vaqtni quyidagicha o'rnating:
  Wake up day (uyg'onish kuni): Tizimni har kuni ma'lum bir vaqtda yoki oyning ma'lum bir kunida yoqing.
  Wake up hour/minute/second (uyg'onish soati/daqiqasi/soniyasi): Tizim avtomatik ravishda yoqiladigan vaqtni o'rnating.
  Eslatma: Bu funksiyadan foydalanganda, operatsion tizimdan noto'g'ri o'chirishdan yoki elektr ta'minotini olib tashlashdan saqlaning, aks holda sozlamalar samarali bo'lmasligi mumkin.
• RC6(Render Standby)
  Quvvat sarfini kamaytirish uchun bortdagi grafik kartaning kutish rejimiga o'tishiga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. (Standart: Yoqilgan)

Save & Exit (Saqlash va Chiqish)

• Save & Exit Setup (Sozlamalarni Saqlash va Chiqish)
  Bu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu CMOSga o'zgartirishlarni saqlaydi va BIOS Setup dasturidan chiqadi. BIOS Setup asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.
• Exit Without Saving (Saqlamasdan Chiqish)
  Bu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu BIOS Setupda kiritilgan o'zgartirishlarni CMOSga saqlamasdan BIOS Setupdan chiqadi. BIOS Setup asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.
• Load Optimized Defaults (Optimallashtirilgan Standart Sozlamalarni Yuklash)
  Optimallashtirilgan BIOS standart sozlamalarini yuklash uchun bu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. BIOS standart sozlamalari tizimga optimal holatda ishlashga yordam beradi. BIOSni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim Optimallashtirilgan standart sozlamalarni yuklang.
• Boot Override (Yuklashni O'zgartirish)
  Darhol yuklash uchun qurilmani tanlash imkonini beradi. Tanlagan qurilmangizda <Enter> tugmasini bosing va tasdiqlash uchun Yes (Ha) ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va shu qurilmadan yuklanadi.
• Save Profiles (Profillarni Saqlash)
  Bu funksiya joriy BIOS sozlamalarini profilga saqlash imkonini beradi. Siz 8 tagacha profil yaratishingiz va Setup Profile 1~ Setup Profile 8 sifatida saqlashingiz mumkin. Tugatish uchun <Enter> tugmasini bosing. Yoki profilni saqlash qurilmangizga saqlash uchun HDD/FDD/USB da Select File (Faylni Tanlash) ni tanlashingiz mumkin.
• Load Profiles (Profillarni Yuklash)
  Agar tizimingiz beqaror bo'lib qolsa va siz BIOS standart sozlamalarini yuklagan bo'lsangiz, BIOS sozlamalarini qayta sozlashingizga hojat qoldirmasdan, oldin yaratilgan profildan BIOS sozlamalarini yuklash uchun ushbu funksiyadan foydalanishingiz mumkin. Avval yuklamoqchi bo'lgan profilni tanlang, so'ng tugatish uchun <Enter> tugmasini bosing. Saqlash qurilmangizdan oldin yaratilgan profilni kiritish uchun HDD/FDD/USB da Select File (Faylni Tanlash) ni tanlashingiz yoki BIOS tomonidan avtomatik ravishda yaratilgan profilni yuklashingiz mumkin, masalan, BIOS sozlamalarini to'g'ri ishlagan oxirgi sozlamalarga qaytarish (oxirgi ma'lum yaxshi yozuv).

Drayverlarni o'rnatish

•
  Drayverlarni o'rnatishdan oldin, avval operatsion tizimni o'rnating. (Quyidagi ko'rsatmalar misol sifatida Windows 10 operatsion tizimidan foydalanadi.)
• Operatsion tizimni o'rnatgandan so'ng, anakart drayver diskini optik drayvingizga joylashtiring. Ekraningizning yuqori o'ng burchagida "Tap to choose what happens with this disc" ("Ushbu disk bilan nima qilishni tanlash uchun bosing") xabarini bosing va "Run Run.exe" ("Run Run.exe ni ishga tushirish") ni tanlang. (Yoki Mening Kompyuterimga o'ting, optik drayverni ikki marta bosing va Run.exe dasturini ishga tushiring.)

"Xpress Install" ("Tez o'rnatish") avtomatik ravishda tizimingizni skanerlaydi va keyin o'rnatish tavsiya etilgan barcha drayverlarni ro'yxatga oladi. Siz Xpress Install ("Tez o'rnatish") tugmasini bosishingiz mumkin va "Xpress Install" ("Tez o'rnatish") tanlangan barcha drayverlarni o'rnatadi. Yoki sizga kerakli drayverlarni individual ravishda o'rnatish uchun strelka belgisini bosing.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Audio dasturini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE GA-B250M-Gaming 5 - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
