GIGABYTE GA-B250M-Gaming 5 - Alaplap kézikönyv

Tartalom

1 Az alaplap revíziójának azonosítása
2 Alaplap elrendezése
- 2.1 A doboz tartalma
3 Hardver telepítése
- 3.1 Telepítési óvintézkedések
4 Termékjellemzők
5 BIOS beállítás
6 Illesztőprogramok telepítése
7 Kézikönyv letöltése
8 Más nyelveken

Az alaplap revíziójának azonosítása

Az alaplapon lévő revíziószám így néz ki: "REV: X.X." Például a "REV: 1.0" azt jelenti, hogy az alaplap revíziója 1.0. Ellenőrizze az alaplap revízióját az alaplap BIOS-ának, illesztőprogramjainak frissítésekor vagy a műszaki információk keresésekor.

Példa:

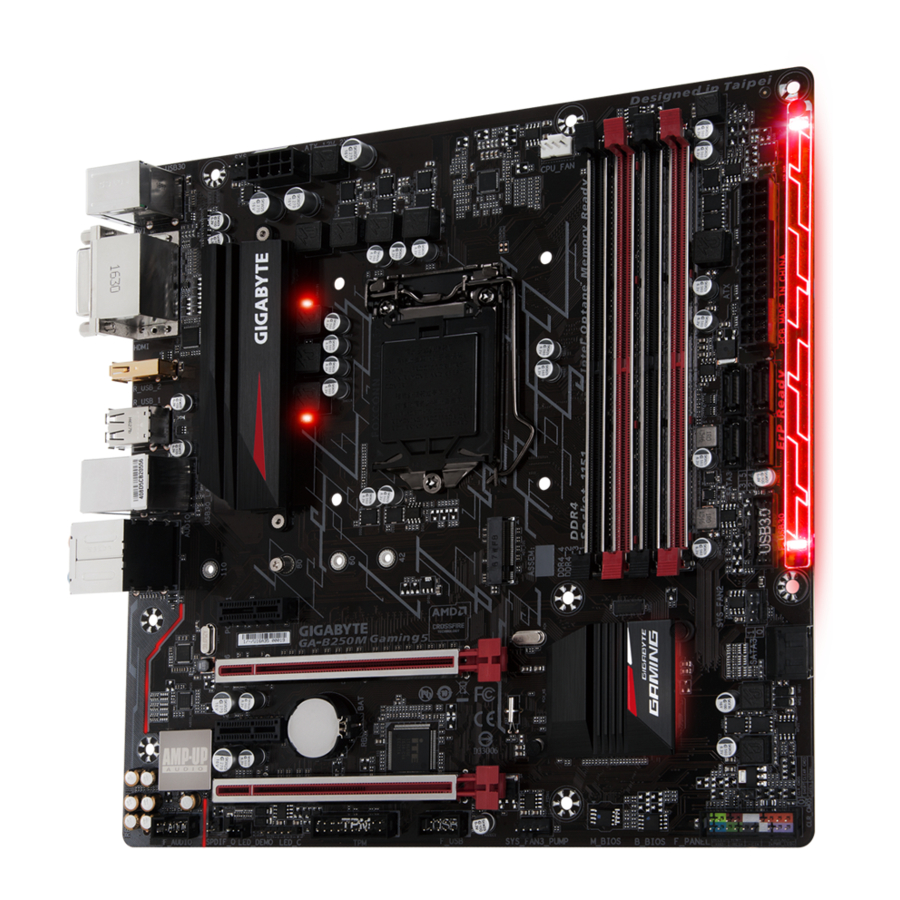

Alaplap elrendezése

A doboz tartalma

GA-B250M-Gaming alaplap
Alaplap illesztőprogram lemez
Felhasználói kézikönyv
Négy SATA kábel
I/O pajzs

* A fenti doboz tartalma csak tájékoztató jellegű, és a tényleges elemek a kapott termékcsomagtól függenek.
A doboz tartalma előzetes értesítés nélkül változhat.

Hardver telepítése

Telepítési óvintézkedések

Az alaplap számos kényes elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében károsodhatnak. A telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:

A telepítés előtt győződjön meg arról, hogy a ház alkalmas az alaplaphoz.
A telepítés előtt ne távolítsa el és ne törje meg az alaplapon található S/N (sorozatszám) matricát vagy a forgalmazó által biztosított garanciamatricát. Ezek a matricák a garancia érvényesítéséhez szükségesek.
Mindig húzza ki a váltóáramot a tápkábelnek a fali aljzatból való kihúzásával az alaplap vagy más hardverkomponensek telepítése vagy eltávolítása előtt.
Amikor hardverkomponenseket csatlakoztat az alaplapon található belső csatlakozókhoz, győződjön meg arról, hogy szorosan és biztonságosan vannak csatlakoztatva.
Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók megérintését.
A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel elektronikus alkatrészek, például alaplap, CPU vagy memória kezelésekor. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetéséhez.
Az alaplap telepítése előtt helyezze egy antisztatikus párnára vagy egy elektrosztatikus árnyékoló tartályba.
Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
A bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van beállítva.
A termék használata előtt ellenőrizze, hogy a hardverkomponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
Az alaplap károsodásának elkerülése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy alkatrészeivel.
Győződjön meg arról, hogy nincsenek-e az alaplapon vagy a számítógépházban maradt csavarok vagy fém alkatrészek.
Ne helyezze a számítógépet egyenetlen felületre.
Ne helyezze a számítógépet magas hőmérsékletű vagy nedves környezetbe.
A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó testi sérüléséhez vezethet.
Ha bizonytalan a telepítési lépésekkel kapcsolatban, vagy problémája van a termék használatával kapcsolatban, forduljon egy minősített számítógép-szerelőhöz.
Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, feltétlenül olvassa el a telepítési és/vagy földelési utasításokat.

Termékjellemzők

CPU	7. és 6. generációs Intel ® Core ™ i7 processzorok/Intel ® Core ™ i5 processzorok/Intel ® Core ™ i3 processzorok/Intel ® Pentium ® processzorok/Intel ® Celeron ® processzorok támogatása az LGA1151 foglalatban (A legújabb CPU támogatási listát a GIGABYTE weboldalán találja meg.) Az L3 cache processzoronként változó
Chipset	Intel ® B250 Express Chipset
Memória	4 x DDR4 DIMM foglalat, amelyek legfeljebb 64 GB rendszermemóriát támogatnak * A Windows 32 bites operációs rendszer korlátozása miatt, ha 4 GB-nál több fizikai memória van telepítve, a megjelenített tényleges memóriaméret kisebb lesz, mint a telepített fizikai memória mérete. Kétcsatornás memória architektúra DDR4 2400/2133 MHz-es memóriamodulok támogatása ECC Un-buffered DIMM 1Rx8/2Rx8 memóriamodulok támogatása (nem-ECC módban működik) Nem-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memóriamodulok támogatása Extreme Memory Profile (XMP) memóriamodulok támogatása * A 2400 MHz-es vagy XMP memória támogatásához 7. generációs processzort kell telepíteni. (A legújabb támogatott memória sebességeket és memóriamodulokat a GIGABYTE weboldalán találja meg.)
Integrált grafika	Integrált grafikus processzor-Intel ® HD Graphics támogatás: 1 x DVI-D port, amely maximum 1920x1200@60 Hz felbontást támogat * A DVI-D port nem támogatja a D-Sub csatlakozást adapterrel. 1 x HDMI port, amely maximum 4096x2160@24 Hz felbontást támogat * A HDMI 1.4 verzió támogatása. Maximum 1 GB megosztott memória
Hang	Realtek ® ALC1220 kodek High Definition Audio 2/4/5.1/7.1-csatornás S/PDIF kimenet támogatása
LAN	Intel ® GbE LAN chip (10/100/1000 Mbit)
Bővítőhelyek	1 x PCI Express x16 foglalat, x16-on fut (PCIEX16) * Az optimális teljesítmény érdekében, ha csak egy PCI Express grafikus kártyát szeretne telepíteni, mindenképpen a PCIEX16 foglalatba telepítse. 1 x PCI Express x16 foglalat, x4-en fut (PCIEX4) 2 x PCI Express x1 foglalat (Az összes PCI Express foglalat megfelel a PCI Express 3.0 szabványnak.)
Multi-Graphics technológia	AMD Quad-GPU CrossFireX ™ és 2-Way AMD CrossFire ™ technológiák támogatása
Tárhely interfész	Chipset: 1 x M.2 csatlakozó (Socket 3, M key, type 2242/2260/2280/22110 SATA és PCIe x4/x2 SSD támogatás) 6 x SATA 6Gb/s csatlakozó * Tekintse meg a "Belső csatlakozók" részt az M.2 és SATA csatlakozók telepítési útmutatóját illetően.
USB	Chipset: 6 x USB 3.1 Gen 1 port (4 port a hátlapon, 2 port elérhető a belső USB headereken keresztül) 5 x USB 2.0/1.1 port (3 port a hátlapon, 2 port elérhető a belső USB headereken keresztül)
Belső csatlakozók	1 x 24-pin ATX fő tápcsatlakozó 1 x 8-pin ATX 12V tápcsatlakozó 1 x M.2 Socket 3 csatlakozó 6 x SATA 6Gb/s csatlakozó 1 x CPU ventilátor csatlakozó 2 x rendszer ventilátor csatlakozó 1 x rendszer ventilátor/vízhűtés pumpa csatlakozó 1 x előlapi panel csatlakozó 1 x előlapi audio csatlakozó 1 x USB 3.1 Gen 1 header 1 x USB 2.0/1.1 header 1 x S/PDIF kimenet header 1 x Trusted Platform Module (TPM) header 1 x RGB (RGBW) LED szalag hosszabbító kábel header 1 x Clear CMOS jumper
Hátlap csatlakozói	1 x PS/2 billentyűzet/egér port 1 x DVI-D port 1 x HDMI port 4 x USB 3.1 Gen 1 port 3 x USB 2.0/1.1 port 1 x RJ-45 port 1 x optical S/PDIF Out connector 5 x audio jack (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
I/O vezérlő	iTE ® I/O Controller Chip
Hardver monitorozás	Feszültség érzékelés Hőmérséklet érzékelés Ventilátor sebesség érzékelés Túlmelegedés figyelmeztetés Ventilátor hiba figyelmeztetés Ventilátor sebesség vezérlés * A ventilátor (pumpa) sebesség vezérlés funkció támogatása a telepített ventilátortól (pumpától) függ.
BIOS	2 x 64 Mbit flash Licencelt AMI UEFI BIOS használata DualBIOS ™ támogatása PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Egyedi funkciók	APP Center támogatása * Az APP Centerben elérhető alkalmazások az alaplap típusától függően változhatnak. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is változhatnak. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner 3TB+ Unlock támogatása Q-Flash támogatása Xpress Install támogatása
Mellékelt szoftverek	Norton ® Internet Security (OEM verzió) Intel ® Optane ™ Memory Ready cFosSpeed
Operációs rendszer	Windows 10/8.1 64-bit támogatása Windows 7 32-bit/64-bit támogatása * A támogatott operációs rendszerek a processzor típusától függően változhatnak. * Kérjük, töltse le a "Windows USB Installation Tool"-t a GIGABYTE weboldaláról, és telepítse a Windows 7 telepítése előtt.
Formátum	Micro ATX Form Factor; 24.4cm x 24.4cm

* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termék specifikációin és a termékkel kapcsolatos információkon.

Kérjük, látogasson el a GIGABYTE weboldalára a CPU, memóriamodulok, SSD-k és M.2 eszközök támogatási listájához.

Kérjük, látogasson el a Support\Utility List (Támogatás\Segédprogram lista) oldalra a GIGABYTE weboldalán az alkalmazások legújabb verziójának letöltéséhez.

A CPU beszerelése

A CPU beszerelése előtt olvassa el a következő irányelveket:

Győződjön meg róla, hogy az alaplap támogatja a CPU-t. (A legfrissebb CPU támogatási lista a GIGABYTE weboldalán található.)
A hardver károsodásának elkerülése érdekében a CPU beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
Keresse meg a CPU egyes számú tűjét. A CPU nem helyezhető be, ha helytelenül van tájolva. (Vagy keresse meg a CPU mindkét oldalán lévő bevágásokat és az illesztőkulcsokat a CPU foglalatban.)
Vigyen fel egyenletes és vékony réteg hővezető pasztát a CPU felületére.
Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs felszerelve, különben a CPU túlmelegedése és károsodása következhet be.
Állítsa be a CPU gazdafrekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardverspecifikációkon túl beállítani, mivel az nem felel meg a perifériákra vonatkozó szabványos követelményeknek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye azt a hardverspecifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.

A CPU beszerelése

Keresse meg az illesztőkulcsokat az alaplapi CPU-foglalaton és a bevágásokat a CPU-n.

Ne távolítsa el a CPU foglalat fedelét a CPU behelyezése előtt. A CPU behelyezése után automatikusan lepattanhat a terhelőlapról, amikor újra rögzíti a kart.

A hardver telepítésével kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.

A memória beszerelése

A memória beszerelése előtt olvassa el a következő irányelveket:

Győződjön meg róla, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használjon. (A GIGABYTE weboldalán találja a legfrissebb támogatott memória sebességeket és memória modulokat.)
A hardver károsodásának elkerülése érdekében a memória beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
A memóriamodulok bolondbiztos kialakításúak. Egy memóriamodul csak egy irányba helyezhető be. Ha nem tudja behelyezni a memóriát, váltson irányt.

Kétcsatornás memória konfiguráció

Ez az alaplap négy memóriafoglalatot biztosít, és támogatja a kétcsatornás technológiát. A memória beszerelése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A kétcsatornás memóriamód engedélyezése megduplázza az eredeti memória sávszélességét.

A négy memóriafoglalat két csatornára van osztva, és mindegyik csatornához két memóriafoglalat tartozik az alábbiak szerint:

A csatorna: DDR4_2, DDR4_4
B csatorna: DDR4_1, DDR4_3

Kétcsatornás memória konfigurációs táblázat

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modul	- -	DS/SS	- -	DS/SS
2 modul	DS/SS	- -	DS/SS	- -
4 modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=egyoldalas, DS=kétoldalas, "- -"=nincs memória)

A CPU korlátai miatt olvassa el a következő irányelveket, mielőtt memóriát telepít kétcsatornás üzemmódban.

A kétcsatornás mód nem engedélyezhető, ha csak egy memóriamodul van telepítve.
Két vagy négy memóriamodullal rendelkező kétcsatornás mód engedélyezésekor ajánlott azonos kapacitású, márkájú, sebességű és chipekkel rendelkező memóriát használni.

Bővítőkártya beszerelése

A bővítőkártya beszerelése előtt olvassa el a következő irányelveket:

Győződjön meg róla, hogy az alaplap támogatja a bővítőkártyát. Gondosan olvassa el a bővítőkártyához mellékelt kézikönyvet.
A hardver károsodásának elkerülése érdekében a bővítőkártya beszerelése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.

Hátsó panel csatlakozók

PS/2 billentyűzet/egér port
Használja ezt a portot PS/2 egér vagy billentyűzet csatlakoztatásához.
USB 3.1 Gen 1 port
Az USB 3.1 Gen 1 port támogatja az USB 3.1 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Ehhez a porthoz USB DAC-ot csatlakoztathat, vagy használhatja ezt a portot USB-eszközökhöz.
DVI-D port ^{(Megjegyzés)}
A DVI-D port megfelel a DVI-D specifikációnak, és maximális felbontása 1920x1200@60 Hz (a ténylegesen támogatott felbontások a használt monitortól függenek). Csatlakoztassa a DVI-D csatlakozást támogató monitort ehhez a porthoz.
HDMI port
A HDMI port HDCP-kompatibilis, és támogatja a Dolby TrueHD és a DTS HD Master Audio formátumokat. Támogatja a 192 KHz/16 bites 8 csatornás LPCM audio kimenetet is. Ezzel a porttal csatlakoztathatja a HDMI-t támogató monitort. A maximálisan támogatott felbontás 4096x2160@24 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.

A HDMI-eszköz telepítése után feltétlenül állítsa a HDMI-t alapértelmezett hangvisszaadó eszköznek. (Az elem neve az operációs rendszertől függően eltérő lehet.)
USB 2.0/1.1 port
Az USB-port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB-eszközökhöz. Ehhez a porthoz USB DAC-ot csatlakoztathat, vagy használhatja ezt a portot USB-eszközökhöz.
USB 2.0/1.1 port
Az USB-port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB-eszközökhöz.
RJ-45 LAN port
A Gigabit Ethernet LAN port akár 1 Gbps adatátviteli sebességgel biztosít internetkapcsolatot. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.

Csatlakozás/sebesség LED:

Állapot Leírás

Narancssárga 1 Gbps adatátviteli sebesség

Zöld 100 Mbps adatátviteli sebesség

Ki 10 Mbps adatátviteli sebesség

Aktivitás LED:

Állapot Leírás

Villog Adatátvitel vagy fogadás történik

Be Nem történik adatátvitel vagy fogadás
USB 3.1 Gen 1 port
Az USB 3.1 Gen 1 port támogatja az USB 3.1 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB-eszközökhöz.

(Megjegyzés) A DVI-D port nem támogatja a D-Sub csatlakozást adapterrel.

Közép/mélynyomó hangszóró kimenet
Használja ezt az audio csatlakozót a közép/mélynyomó hangszórók csatlakoztatásához 5.1/7.1 csatornás audio konfigurációban.
Hátsó hangszóró kimenet
Ez a csatlakozó használható a hátsó hangszórók csatlakoztatásához 4/5.1/7.1 csatornás audio konfigurációban.
Optikai S/PDIF kimeneti csatlakozó
Ez a csatlakozó digitális audio kimenetet biztosít egy külső audio rendszerhez, amely támogatja a digitális optikai audio rendszert. A funkció használata előtt győződjön meg arról, hogy az audio rendszere optikai digitális audio bemeneti csatlakozóval rendelkezik.
Vonalbemenet
A vonalbemeneti csatlakozó. Használja ezt az audio csatlakozót vonalbemeneti eszközökhöz, például optikai meghajtóhoz, walkmanhez stb.
Vonal kimenet
Használja ezt az audio csatlakozót fejhallgatóhoz vagy 2 csatornás hangszóróhoz. Ez a csatlakozó használható az elülső hangszórók csatlakoztatásához 4/5.1/7.1 csatornás audio konfigurációban.
Mikrofonbemenet
A mikrofonbemeneti csatlakozó.

Ha oldalsó hangszórót szeretne telepíteni, akkor az audio illesztőprogramon keresztül át kell irányítania a vonalbemeneti vagy a mikrofonbemeneti csatlakozót oldalsó hangszóró kimenetre. További szoftverinformációkért látogasson el a GIGABYTE weboldalára.

Amikor eltávolítja a hátsó panel csatlakozójához csatlakoztatott kábelt, először távolítsa el a kábelt az eszközről, majd távolítsa el az alaplapról.
A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne rázza oldalra, hogy elkerülje a kábel csatlakozóján belüli elektromos rövidzárlatot.

Belső csatlakozók

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

A külső eszközök csatlakoztatása előtt olvassa el az alábbi irányelveket:

Először győződjön meg arról, hogy az eszközei kompatibilisek a csatlakoztatni kívánt csatlakozókkal.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
Az eszköz telepítése után, és a számítógép bekapcsolása előtt győződjön meg arról, hogy az eszköz kábele biztonságosan csatlakozik az alaplap csatlakozójához.

ATX_12V_2X4/ATX (2x4 12V-os tápcsatlakozó és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil energiát tud biztosítani az alaplap összes alkatrészének. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítású. Csatlakoztassa a tápkábelt a tápcsatlakozóhoz a megfelelő irányban. A 12 V-os tápcsatlakozó főként a CPU-t látja el árammal. Ha a 12 V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem fog elindulni.

A bővítési követelmények teljesítése érdekében ajánlott nagy energiafogyasztást is bíró tápegység használata (500 W vagy nagyobb). Ha olyan tápegységet használ, amely nem biztosítja a szükséges teljesítményt, az instabil vagy elindíthatatlan rendszert eredményezhet.

ATX_12V_2X4:

Pin szám.	Definíció	Pin szám.	Definíció
1	GND (csak 2x4 tűs 12 V-hoz)	5	+12V (csak 2x4 tűs 12 V-hoz)
2	GND (csak 2x4 tűs 12 V-hoz)	6	+12V (csak 2x4 tűs 12 V-hoz)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin szám.	Definíció	Pin szám.	Definíció
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (csak 2x12 tűs ATX-hez)	23	+5V (csak 2x12 tűs ATX-hez)
12	3.3V (csak 2x12 tűs ATX-hez)	24	GND (csak 2x12 tűs ATX-hez)

CPU_FAN/SYS_FAN1/2 (Ventilátor csatlakozók)
Az alaplapon található összes ventilátor csatlakozó 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos kialakítású. A ventilátor kábel csatlakoztatásakor ügyeljen a helyes irányra (a fekete csatlakozó vezeték a földelő vezeték). A sebességszabályozás funkcióhoz ventilátor sebességszabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtő ventilátor telepítése a házba.

CPU_FAN/SYS_FAN1

SYS_FAN2

Pin szám.	Definíció
1	GND
2	Feszültség sebességszabályozás
3	Érzékelés
4	PWM sebességszabályozás

Feltétlenül csatlakoztassa a ventilátor kábeleket a ventilátor csatlakozókhoz, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
Ezek a ventilátor csatlakozók nem konfigurációs jumper blokkok. Ne helyezzen jumper sapkát a csatlakozókra.

SYS_FAN3_PUMP (Rendszerventilátor/vízhűtő szivattyú csatlakozó)
A ventilátor/szivattyú csatlakozó 4 tűs, és bolondbiztos kialakítású. A legtöbb ventilátor csatlakozó bolondbiztos kialakítású. A ventilátor kábel csatlakoztatásakor ügyeljen a helyes irányra (a fekete csatlakozó vezeték a földelő vezeték). A sebességszabályozás funkcióhoz ventilátor sebességszabályozó kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtő ventilátor telepítése a házba. A csatlakozó a vízhűtő szivattyú sebességét is szabályozza, további információkért lásd a "BIOS Setup," "M.I.T." fejezetet.

Pin szám.	Definíció
1	GND
2	Feszültség sebességszabályozás
3	Érzékelés
4	PWM sebességszabályozás

SATA3 0/1/2/3/4/5 (SATA 6Gb/s csatlakozók)
A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és a SATA 1.5Gb/s szabvánnyal. Minden SATA csatlakozó egyetlen SATA eszközt támogat.

Pin szám.	Definíció
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

A SATA portok hot-plugging engedélyezéséhez lásd a "BIOS Setup," "Peripherals\SATA And RST Configuration," című fejezetet a további információkért.

BAT (Elem)
Az elem áramot biztosít a CMOS-ban lévő értékek (például a BIOS konfigurációk, a dátum és az idő információk) megtartásához, amikor a számítógép ki van kapcsolva. Cserélje ki az elemet, ha az elem feszültsége alacsony szintre esik, vagy a CMOS értékek pontatlanok lehetnek, vagy elveszhetnek.

Az elem eltávolításával törölheti a CMOS értékeket:

Kapcsolja ki a számítógépet és húzza ki a tápkábelt.
Óvatosan vegye ki az elemet az elemtartóból, és várjon egy percet. (Vagy használjon egy fém tárgyat, például egy csavarhúzót, hogy megérintse az elemtartó pozitív és negatív pólusát, így rövidre zárva azokat 5 másodpercre.)
Helyezze vissza az elemet.
Dugja be a tápkábelt és indítsa újra a számítógépet.

Az elem cseréje előtt mindig kapcsolja ki a számítógépet és húzza ki a tápkábelt.
Cserélje ki az elemet egy azonos értékűre. Robbanásveszély, ha az elemet nem megfelelő modellre cserélik.
Forduljon a vásárlás helyéhez vagy a helyi forgalmazóhoz, ha nem tudja saját maga kicserélni az elemet, vagy bizonytalan az elem modelljét illetően.
Az elem behelyezésekor figyelje meg az elem pozitív (+) és negatív (-) oldalának irányát (a pozitív oldalnak felfelé kell néznie).
A használt elemeket a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.

SPDIF_O (S/PDIF kimeneti csatlakozó)
Ez a csatlakozó támogatja a digitális S/PDIF kimenetet, és egy S/PDIF digitális audiokábelt (a bővítőkártyák mellékelik) csatlakoztat az alaplapról bizonyos bővítőkártyákra, például grafikus kártyákra és hangkártyákra történő digitális hangkimenethez. Például egyes grafikus kártyák megkövetelhetik, hogy S/PDIF digitális audiokábelt használjon az alaplapról a grafikus kártyára történő digitális hangkimenethez, ha HDMI-kijelzőt szeretne csatlakoztatni a grafikus kártyához, és egyidejűleg digitális hangkimenetet szeretne a HDMI-kijelzőről. Az S/PDIF digitális audiokábel csatlakoztatásával kapcsolatos információkért gondosan olvassa el a bővítőkártya kézikönyvét.

Pin szám.	Definíció
1	SPDIFO
2	GND

M2Q_32G (M.2 Socket 3 csatlakozó)
Az M.2 csatlakozó támogatja az M.2 SATA SSD-ket és az M.2 PCIe SSD-ket.

Kövesse az alábbi lépéseket az M.2 SSD helyes telepítéséhez az M.2 csatlakozóba.

1. lépés:
Csavarhúzóval lazítsa meg a csavart és az anyát az alaplapról. Keresse meg a telepítendő M.2 SSD megfelelő rögzítőfuratát, majd először csavarja be az anyát.

2. lépés:
Csúsztassa az M.2 SSD-t a csatlakozóba szögben.

3. lépés:
Nyomja le az M.2 SSD-t, majd rögzítse a csavarral.

Válassza ki a megfelelő furatot a telepítendő M.2 SSD-hez, és húzza meg újra a csavart és az anyát.

Telepítési tudnivalók az M2Q_32G és a SATA csatlakozókhoz:
A lapkakészlet által biztosított sávok korlátozott száma miatt a SATA csatlakozók elérhetőségét befolyásolhatja az M2Q_32G csatlakozóba telepített eszköz típusa. Az M2Q_32G csatlakozó a SATA3 5 csatlakozóval osztja meg a sávszélességet. A részletekért lásd a következő táblázatot.

M.2 SSD/csatlakozó típusa	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Nincs M.2 SSD telepítve

: Elérhető,
: Nem elérhető

F_PANEL (előlapi panel csatlakozó)
Csatlakoztassa a házon lévő bekapcsológombot, a reset gombot, a hangszórót, a ház behatolásjelző kapcsolóját/érzékelőjét és a rendszerállapot-jelzőt ehhez a csatlakozóhoz az alábbi lábkiosztás szerint. A kábelek csatlakoztatása előtt vegye figyelembe a pozitív és negatív érintkezőket.
F_PANEL

PLED/PWR_LED (tápellátás LED, sárga/lila):
Csatlakozik a ház előlapján lévő tápellátás-jelzőhöz. A LED világít, amikor a rendszer működik. A LED nem világít, ha a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).

Rendszerállapot	LED
S0	Be
S3/S4/S5	Ki

PW (bekapcsológomb, piros):
Csatlakozik a ház előlapján lévő bekapcsológombhoz. A bekapcsológombbal konfigurálhatja a rendszer kikapcsolásának módját (további információkért lásd a "BIOS Setup" fejezet "Power" című részét).
SPEAK (hangszóró, narancssárga):
Csatlakozik a ház előlapján lévő hangszóróhoz. A rendszer hangjelzéssel jelzi a rendszerindítás állapotát. Egyetlen rövid hangjelzés hallható, ha a rendszerindításkor nem észlel problémát.
HD (merevlemez-aktivitás LED, kék):
Csatlakozik a ház előlapján lévő merevlemez-aktivitást jelző LED-hez. A LED világít, amikor a merevlemez adatokat olvas vagy ír.
RES (reset gomb, zöld):
Csatlakozik a ház előlapján lévő reset gombhoz. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tud normál újraindítást végrehajtani.
CI (ház behatolásjelző csatlakozó, szürke):
Csatlakozik a házon lévő ház behatolásjelző kapcsolójához/érzékelőjéhez, amely érzékeli, ha a ház fedelét eltávolították. Ez a funkció egy házat igényel, amely ház behatolásjelző kapcsolóval/érzékelővel rendelkezik.
NC (narancssárga): Nincs kapcsolat.

Az előlapi panel kialakítása a ház típusától függően eltérő lehet. Az előlapi modul főként bekapcsológombból, reset gombból, tápellátás LED-ből, merevlemez-aktivitást jelző LED-ből, hangszóróból stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezetékek és a csatlakozó lábkiosztása helyesen illeszkedik.

F_AUDIO (előlapi audio csatlakozó)
Az előlapi audio csatlakozó támogatja az Intel High Definition audio (HD) és az AC'97 audio szabványt. Ehhez a csatlakozóhoz csatlakoztathatja a ház előlapi audio modulját. Győződjön meg arról, hogy a modulcsatlakozó vezetékeinek kiosztása megegyezik az alaplap csatlakozójának lábkiosztásával. A modulcsatlakozó és az alaplap csatlakozó közötti helytelen csatlakoztatás a készülék működésképtelenségét vagy akár károsodását is okozhatja.
F_AUDIO

HD előlapi audio esetén:

Érintkezőszám.	Definíció
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Nincs érintkező
9	LINE2_L
10	Sense

AC'97 előlapi audio esetén:

Érintkezőszám.	Definíció
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Nincs érintkező
9	Line Out (L)
10	NC

Az előlapi audio csatlakozó alapértelmezés szerint a HD audio szabványt támogatja.
Az audiojelek egyszerre lesznek jelen az előlapi és a hátlapi audiocsatlakozásokon is.
Egyes házak előlapi audio modult biztosítanak, amelynek minden vezetéken külön csatlakozója van, ahelyett, hogy egyetlen dugó lenne. Az eltérő vezetékkiosztással rendelkező előlapi audio modul csatlakoztatásával kapcsolatos információkért forduljon a ház gyártójához.

F_USB30 (USB 3.1 Gen 1 csatlakozó)
A csatlakozó megfelel az USB 3.1 Gen 1 és az USB 2.0 specifikációjának, és két USB portot tud biztosítani. A két USB 3.1 Gen 1 portot biztosító opcionális 3,5"-es előlap megvásárlásához forduljon a helyi forgalmazóhoz.
F_USB30

Érintkezőszám.	Definíció	Érintkezőszám.	Definíció
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nincs érintkező

F_USB (USB 2.0/1.1 csatlakozó)
A csatlakozó megfelel az USB 2.0/1.1 specifikációjának. Minden egyes USB csatlakozó egy opcionális USB konzolon keresztül két USB portot tud biztosítani. Az opcionális USB konzol megvásárlásához forduljon a helyi forgalmazóhoz.
F_USB

Érintkezőszám.	Definíció	Érintkezőszám.	Definíció
1	Tápellátás (5V)	6	USB DY+
2	Tápellátás (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Nincs érintkező
5	USB DX+	10	NC

Ne csatlakoztassa az IEEE 1394 konzol (2x5 tűs) kábelét az USB 2.0/1.1 csatlakozóhoz.
Az USB konzol telepítése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a fali aljzatból, hogy elkerülje az USB konzol károsodását.

TPM (Trusted Platform Module csatlakozó)
Ehhez a csatlakozóhoz TPM (Trusted Platform Module) modult csatlakoztathat.
TPM

Érintkezőszám.	Definíció	Érintkezőszám.	Definíció
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Nincs érintkező	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS törlő jumper)
Ezzel a jumperrel törölheti a BIOS konfigurációját, és visszaállíthatja a CMOS értékeket a gyári alapértelmezésekre. A CMOS értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, és érintse meg a két érintkezőt néhány másodpercig.

Nyitott: Normál

Rövid: CMOS-értékek törlése

A CMOS-értékek törlése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
A rendszer újraindítása után lépjen be a BIOS Setup menübe a gyári alapértelmezések betöltéséhez (válassza a Load Optimized Defaults lehetőséget), vagy manuálisan konfigurálja a BIOS beállításait (a BIOS konfigurációkhoz lásd a "BIOS Setup" fejezetet).

LED_C (RGB (RGBW) LED szalag hosszabbító kábel csatlakozó)
A csatlakozó használható egy szabványos 5050 RGB (RGBW) LED szalag (12V/G/R/B/W) csatlakoztatására, maximum 2A (12V) teljesítményfelvétellel és maximum 2 m hosszúsággal.

Csatlakozó száma.	Definíció
1	12V
2	G
3	R
4	B
5	W

Csatlakoztassa az RGB (RGBW) LED szalag hosszabbító kábel egyik végét a csatlakozóhoz, a másik végét pedig az RGB (RGBW) LED szalaghoz. A hosszabbító kábel fekete vezetékét (amelyet egy háromszög jelöl a dugón) a csatlakozó 1. érintkezőjéhez (12V) kell csatlakoztatni. A hosszabbító kábel másik végén lévő 12V-os érintkezőnek (nyíllal jelölve) egy vonalban kell lennie a LED szalag 12V-jával. Legyen óvatos a LED szalag csatlakozási irányával; a helytelen csatlakoztatás a LED szalag károsodásához vezethet.

Az RGB (RGBW) LED szalag fényének be- és kikapcsolásáról a "BIOS Setup" fejezetben talál útmutatást.

Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.

BIOS beállítás

A BIOS (Basic Input and Output System) rögzíti a rendszer hardverparamétereit az alaplapon található CMOS-ban. Főbb funkciói közé tartozik a rendszerindítás során a Power-On Self-Test (POST) elvégzése, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára az alapvető rendszerkonfigurációs beállítások módosítását vagy bizonyos rendszerfunkciók aktiválását.
Ha a tápfeszültség ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges energiát a CMOS számára, hogy a konfigurációs értékek megmaradjanak. A BIOS Setup program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a tápfeszültség be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy BIOS segédprogramot.

A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését anélkül, hogy belépne az operációs rendszerbe.
A BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.

Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS aktuális verziójának használata közben, ajánlott, hogy ne frissítse a BIOS-t. A BIOS frissítését óvatosan végezze. A nem megfelelő BIOS frissítés a rendszer meghibásodásához vezethet.
Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nincs rá szüksége), hogy elkerülje a rendszer instabilitását vagy más váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszer indítási hibájához vezethet. Ha ez előfordul, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd a fejezet "Load Optimized Defaults" (Optimalizált alapértékek betöltése) című részében vagy a Hardware Installation (Hardvertelepítés) fejezetben az akkumulátor/CMOS jumper törlésével kapcsolatos bevezetésekben.)

Indítóképernyő

A következő indítóképernyő jelenik meg a számítógép indításakor. (BIOS verzió példa: D3)

Két különböző BIOS mód létezik az alábbiak szerint, és az <F2> billentyűvel válthat a két mód között. A Classic Setup (Klasszikus beállítás) mód részletes BIOS beállításokat kínál. A billentyűzet nyílbillentyűivel mozoghat az elemek között, és az <Enter> billentyűt lenyomva elfogadhatja vagy beléphet egy almenübe. Vagy használhatja az egerét a kívánt elem kiválasztásához. Az Easy Mode (Egyszerű mód) lehetővé teszi a felhasználók számára a jelenlegi rendszerinformációk gyors megtekintését, vagy a beállítások elvégzését az optimális teljesítmény érdekében. Easy Mode (Egyszerű mód) módban az egérrel mozoghat a konfigurációs elemek között.

Ha a rendszer nem stabil a szokásos módon, válassza a Load Optimized Defaults (Optimalizált alapértékek betöltése) elemet a rendszer alapértelmezett beállításainak visszaállításához.
A fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.

M.I.T.

A rendszer stabilitása az általad beállított túlhajtási/túlfeszültségi beállításokkal függ az általános rendszerkonfigurációidtól. A helytelen túlhajtás/túlfeszültség a CPU, a lapkakészlet vagy a memória károsodásához vezethet, és csökkentheti ezen alkatrészek hasznos élettartamát. Ez az oldal csak haladó felhasználóknak szól, és javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő megváltoztatása a rendszer indításának sikertelenségét eredményezheti. Ha ez bekövetkezik, törölje a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre.)

Speciális frekvenciabeállítások
- Host Clock Value (Host órajel értéke)
  Megjeleníti az aktuális működési Host Clock frekvenciát.
- Graphics Slice Ratio (Grafikus szelet arány) ^{(Megjegyzés)}
  Lehetővé teszi a Graphics Slice Ratio beállítását.
- Graphics UnSlice Ratio (Grafikus szeletlen arány) ^{(Megjegyzés)}
  Lehetővé teszi a Graphics UnSlice Ratio beállítását.
- CPU Clock Ratio (CPU órajel arány)
  Lehetővé teszi a telepített CPU órajel arányának megváltoztatását. A beállítható tartomány a telepített CPU-tól függ.
- CPU Frequency (CPU frekvencia)
  Megjeleníti az aktuális működési CPU frekvenciát.
Speciális CPU magbeállítások
- CPU Clock Ratio, CPU Frequency (CPU órajel arány, CPU frekvencia)
  A fenti beállítások szinkronban vannak a Speciális frekvenciabeállítások menüben található azonos elemekkel.
- AVX Offset ^{(Megjegyzés)}
  Az AVX offset az AVX arány negatív offsetje.

(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel^® CPU-k egyedi funkcióival kapcsolatos további információkért látogassa meg az Intel webhelyét.

Uncore Ratio (Uncore arány)
Lehetővé teszi a CPU Uncore arányának beállítását. A beállítható tartomány a használt CPU-tól függ.
Uncore Frequency (Uncore frekvencia)
Megjeleníti az aktuális CPU Uncore frekvenciát.
CPU Flex Ratio Override (CPU Flex arány felülírása)
Engedélyezi vagy letiltja a CPU Flex arányt. A maximális CPU órajel arány a CPU Flex Ratio Settings értékén alapul, ha a CPU Clock Ratio beállítása Auto. (Alapértelmezett: Disabled (Letiltva))
CPU Flex Ratio Settings (CPU Flex arány beállításai)
Lehetővé teszi a CPU Flex arány beállítását. A beállítható tartomány a CPU-tól függően változhat.
Intel(R) Turbo Boost Technology^{(Megjegyzés)}
Lehetővé teszi annak meghatározását, hogy engedélyezze-e az Intel ® CPU Turbo Boost technológiát. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Turbo Ratio ^{(Megjegyzés)}
Lehetővé teszi a CPU Turbo arányok beállítását a különböző számú aktív maghoz. Az Auto a CPU Turbo arányokat a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
Power Limit TDP (Watts) / Power Limit Time
Lehetővé teszi a teljesítménykorlát beállítását a CPU Turbo módhoz, és azt, hogy mennyi időbe telik a megadott teljesítménykorláton történő működés. Ha a megadott érték túllépésre kerül, a CPU automatikusan csökkenti a mag frekvenciáját a teljesítmény csökkentése érdekében. Az Auto a teljesítménykorlátot a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
Core Current Limit (Amps) (Mag áramkorlát (Amper))
Lehetővé teszi az áramkorlát beállítását a CPU Turbo módhoz. Ha a CPU árama meghaladja a megadott áramkorlátot, a CPU automatikusan csökkenti a mag frekvenciáját az áram csökkentése érdekében. Az Auto a teljesítménykorlátot a CPU specifikációinak megfelelően állítja be. (Alapértelmezett: Auto)
No. of CPU Cores Enabled (Note) (Engedélyezett CPU magok száma (Megjegyzés))
Lehetővé teszi, hogy kiválassza az engedélyezendő CPU magok számát egy Intel ® többmagos CPU-ban (a CPU magok száma CPU-nként eltérő lehet). Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Hyper-Threading Technology (Note) (Hyper-Threading technológia (Megjegyzés))
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a multi-threading technológiát, ha egy Intel támogatja ezt a funkciót. Ez a funkció csak a többprocesszoros módot támogató operációs rendszerek esetében működik. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^{(Megjegyzés)}
Engedélyezi vagy letiltja az Intel^® Speed Shift technológiát. Ennek a funkciónak az engedélyezése lehetővé teszi a processzor számára, hogy gyorsabban növelje a működési frekvenciáját, majd javítja a rendszer válaszkészségét. (Alapértelmezett: Disabled (Letiltva))
CPU Enhanced Halt (C1E) ^{(Megjegyzés)}
Engedélyezi vagy letiltja az Intel ® CPU Enhanced Halt (C1E) funkciót, egy CPU energiatakarékossági funkciót a rendszer leállási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállási állapotában az energiafogyasztás csökkentése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
C3 State Support ^{(Megjegyzés)}
Lehetővé teszi annak meghatározását, hogy a CPU beléphessen-e C3 módba a rendszer leállási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállási állapotában az energiafogyasztás csökkentése érdekében. A C3 állapot egy fejlettebb energiatakarékossági állapot, mint a C1. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

C6/C7 State Support ^{(Note 1)}
Lehetővé teszi annak meghatározását, hogy a CPU beléphessen-e C6/C7 módba a rendszer leállási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállási állapotában az energiafogyasztás csökkentése érdekében. A C6/C7 állapot egy fejlettebb energiatakarékossági állapot, mint a C3. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
C8 State Support ^{(Note 1)}
Lehetővé teszi annak meghatározását, hogy a CPU beléphessen-e C8 módba a rendszer leállási állapotában. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken a rendszer leállási állapotában az energiafogyasztás csökkentése érdekében. A C8 állapot egy fejlettebb energiatakarékossági állapot, mint a C6/C7. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Package C State Limit ^{(Note 1)}
Lehetővé teszi a processzor C-állapot korlátjának megadását. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
CPU Thermal Monitor ^{(Note 1)}
Engedélyezi vagy letiltja az Intel ® Thermal Monitor funkciót, egy CPU túlmelegedés elleni védelmi funkciót. Ha engedélyezve van, a CPU mag frekvenciája és feszültsége csökken, ha a CPU túlmelegszik. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
CPU EIST Function ^{(Note 1)}
Engedélyezi vagy letiltja az Enhanced Intel ® Speed Step Technology (EIST) technológiát. A CPU terhelésétől függően az Intel EIST technológia dinamikusan és hatékonyan csökkentheti a CPU feszültségét és mag frekvenciáját az átlagos energiafogyasztás és a hőtermelés csökkentése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Voltage Optimization (Feszültség optimalizálás)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a feszültség optimalizálást az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Disabled (Letiltva))
RSR
Lehetővé teszi annak meghatározását, hogy automatikusan csökkentse-e a CPU turbo arányát, ha a CPU feszültsége/hőmérséklete túl magas. (Alapértelmezett: Enabled (Engedélyezve))
Hardware Prefetcher (Hardveres előbetöltő)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a hardveres előbetöltőt az adatok és utasítások memóriából a gyorsítótárba történő előbetöltéséhez. (Alapértelmezett: Enabled (Engedélyezve))
Adjacent Cache Line Prefetch (Szomszédos gyorsítótár sor előbetöltése)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a szomszédos gyorsítótár sor előbetöltési mechanizmust, amely lehetővé teszi a processzor számára, hogy lekérje a kért gyorsítótár sort, valamint a következő gyorsítótár sort. (Alapértelmezett: Enabled (Engedélyezve))

Extreme Memory Profile (X.M.P.) ^{(Note 2)}
Lehetővé teszi, hogy a BIOS olvassa az SPD adatokat az XMP memória modul(ok)on a memória teljesítményének javítása érdekében, ha engedélyezve van.

Disabled	Kikapcsolja ezt a funkciót. (Alapértelmezett)
Profile1	A Profile 1 beállításait használja.
Profile2 ^{(Note 2)}	A Profile 2 beállításait használja.

System Memory Multiplier (Rendszer memória szorzó)
Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto a memória szorzóját a memória SPD adatai szerint állítja be. (Alapértelmezett: Auto)

(1. megjegyzés) Ez a tétel csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel^® CPU-k egyedi funkcióival kapcsolatos további információkért látogasson el az Intel webhelyére.
(2. megjegyzés) Ez a tétel csak akkor jelenik meg, ha olyan CPU-t és memóriamodult telepít, amely támogatja ezt a funkciót.

Memory Odd Ratio (100/133 vagy 200/266)
Lehetővé teszi a memória referencia órajelének manuális beállítását. (Alapértelmezett: Auto)
Memory Frequency (MHz)
Az első memória frekvencia érték a használt memória normál működési frekvenciája; a második a memória frekvencia, amely automatikusan beállítódik a System Memory Multiplier beállításainak megfelelően.

Speciális memória beállítások

Extreme Memory Profile (X.M.P.) ^{(Megjegyzés)} , System Memory Multiplier, Memory Odd Ratio(100/133 vagy 200/266), Memory Frequency(MHz)
A fenti beállítások szinkronban vannak a Speciális frekvencia beállítások menüben található azonos elemekkel.

Memory Boot Mode ^{(Megjegyzés)}
Memóriafelismerési és betanítási módszereket biztosít.

Auto	Lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
Normal	A BIOS automatikusan végrehajtja a memória betanítását. Kérjük, vegye figyelembe, hogy ha a rendszer instabillá vagy indíthatatlanná válik, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd az akkumulátor/CMOS jumper törlésének bemutatásában a Hardver telepítése fejezetben.)
Enable Fast Boot	Kihagyja a memória felismerését és betanítását bizonyos konkrét kritériumok szerint a gyorsabb memória indítás érdekében.
Disable Fast Boot	Minden egyes indításkor észleli és betanítja a memóriát.

Memory Enhancement Settings
Számos memória teljesítményjavító beállítást kínál: Normal (alap teljesítmény), Relax OC, Enhanced Stability és Enhanced Performance. (Alapértelmezett: Normal)
Memory Timing Mode
A Manual és az Advanced Manual lehetővé teszi a Memory Multiplier Tweaker, a Channel Interleaving, a Rank Interleaving és az alábbi memória időzítési beállítások konfigurálását. A lehetőségek: Auto (alapértelmezett), Manual, Advanced Manual.
Profile DDR Voltage
Ha nem-XMP memóriamodult használ, vagy az Extreme Memory Profile (X.M.P.) le van tiltva, az érték a memória specifikációjának megfelelően jelenik meg. Ha az Extreme Memory Profile (X.M.P.) Profile1 vagy Profile2 értékre van állítva, az érték az XMP memória SPD adatainak megfelelően jelenik meg.
Memory Multiplier Tweaker
Különböző szinteken biztosít automatikus memória hangolást. (Alapértelmezett: Auto)
Channel Interleaving
Engedélyezi vagy letiltja a memóriacsatorna összefonódást. Ha engedélyezve van, a rendszer egyszerre férhet hozzá a memória különböző csatornáihoz a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Rank Interleaving
Engedélyezi vagy letiltja a memóriamagok összefonódását. Ha engedélyezve van, a rendszer egyszerre férhet hozzá a memória különböző magjaihoz a memória teljesítményének és stabilitásának növelése érdekében. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)

(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memóriamodult helyez be, amely támogatja ezt a funkciót.

Channel A/B Memory Sub Timings
Ez az almenü a memória időzítési beállításait tartalmazza a memória minden csatornájához. A megfelelő időzítési beállítási képernyők csak akkor konfigurálhatók, ha a Memory Timing Mode Manual vagy Advanced Manual értékre van állítva. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el, miután módosította a memória időzítéseit. Ha ez előfordul, állítsa vissza az alaplapot az alapértelmezett értékekre az optimalizált alapértelmezések betöltésével vagy a CMOS-értékek törlésével.
Advanced Voltage Settings
Advanced Power Settings
- CPU Vcore Loadline Calibration
  Lehetővé teszi a Load-Line Calibration konfigurálását a CPU Vcore feszültséghez. Magasabb szint kiválasztása esetén a CPU Vcore feszültség jobban igazodik a BIOS-ban beállított értékhez nagy terhelés alatt. Az Auto (Automatikus) beállítás lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást, és az Intel specifikációinak megfelelően állítsa be a feszültséget. (Alapértelmezett: Auto)
- VAXG Loadline Calibration
  Lehetővé teszi a Load-Line Calibration konfigurálását a CPU VAXG feszültséghez. Magasabb szint kiválasztása esetén a CPU VAXG feszültség jobban igazodik a BIOS-ban beállított értékhez nagy terhelés alatt. Az Auto (Automatikus) beállítás lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást, és az Intel specifikációinak megfelelően állítsa be a feszültséget. (Alapértelmezett: Auto)
CPU Core Voltage Control
Ez a szakasz a CPU feszültség szabályozási lehetőségeit tartalmazza.
Chipset Voltage Control
Ez a szakasz a Chipset feszültség szabályozási lehetőségeit tartalmazza.
DRAM Voltage Control
Ez a szakasz a memória feszültség szabályozási lehetőségeit tartalmazza.

PC Health Status

Reset Case Open Status

Disabled	Megőrzi vagy törli a korábbi háznyitási állapot rekordját. (Alapértelmezett)
Enabled	Törli a korábbi háznyitási állapot rekordját, és a Case Open mező a következő indításkor a "No" (Nem) értéket fogja mutatni.

Case Open
Megjeleníti az alaplap CI fejlécéhez csatlakoztatott háznyitás-érzékelő eszköz észlelési állapotát. Ha a rendszerház fedelét eltávolítják, ez a mező a "Yes" (Igen) értéket fogja mutatni, egyébként a "No" (Nem) értéket. A háznyitási állapot rekordjának törléséhez állítsa a Reset Case Open Status (Háznyitási állapot visszaállítása) beállítást Enabled (Engedélyezve) értékre, mentse a beállításokat a CMOS-be, majd indítsa újra a rendszert.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Megjeleníti a rendszer aktuális feszültségeit.

Miscellaneous Settings
- Max Link Speed
  Lehetővé teszi a PCI Express bővítőhelyek működési módjának beállítását Gen 1, Gen 2 vagy Gen 3 értékre. A tényleges működési mód az egyes bővítőhelyek hardverspecifikációjától függ. Az Auto (Automatikus) beállítás lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
- 3DMark01 Enhancement
  Lehetővé teszi annak meghatározását, hogy javítsa-e néhány örökölt benchmark teljesítményét. (Alapértelmezett: Disabled)

Smart Fan 5 Settings & Monitor
Lehetővé teszi egy célpont kiválasztását a megfigyeléshez és a további beállítások elvégzéséhez. (Alapértelmezett: CPU FAN)

Fan Speed Control

Normal	Lehetővé teszi, hogy a ventilátor a hőmérsékletnek megfelelően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszer követelményeinek megfelelően. (Alapértelmezett)
Silent	Lehetővé teszi, hogy a ventilátor alacsony sebességgel működjön.
Manual	Lehetővé teszi a ventilátor sebességének szabályozását a görbe grafikonon.
Full Speed	Lehetővé teszi, hogy a ventilátor teljes sebességgel működjön.

Fan Control Use Temperature Input
Lehetővé teszi a ventilátor sebesség szabályozásához használt referenciahőmérséklet kiválasztását.
Temperature Interval
Lehetővé teszi a ventilátor sebesség változásához tartozó hőmérséklet intervallum kiválasztását.

Fan/Pump Control Mode

Auto	Lehetővé teszi, hogy a BIOS automatikusan felismerje a telepített ventilátor/szivattyú típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett)
Voltage	A Voltage (Feszültség) mód 3 tűs ventilátorhoz/szivattyúhoz ajánlott.
PWM	A PWM mód 4 tűs ventilátorhoz/szivattyúhoz ajánlott.

Fan Speed
Megjeleníti az aktuális ventilátor/szivattyú sebességeket.
Temperature Warning Control
Beállítja a hőmérsékletre vonatkozó figyelmeztetési küszöbértéket. Ha a hőmérséklet meghaladja a küszöbértéket, a BIOS figyelmeztető hangot ad ki. A lehetőségek: Disabled (Kikapcsolva) (alapértelmezett), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning
Lehetővé teszi, hogy a rendszer figyelmeztető hangot adjon ki, ha a ventilátor/szivattyú nincs csatlakoztatva vagy meghibásodik. Ellenőrizze a ventilátor/szivattyú állapotát vagy a ventilátor/szivattyú csatlakozását, ha ez előfordul. (Alapértelmezett: Disabled)

Rendszer

Ez a szakasz az alaplap modelljéről és a BIOS verziójáról tartalmaz információkat. Kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.

Access Level
Megjeleníti az aktuális hozzáférési szintet a használt jelszavas védelemtől függően. (Ha nincs beállítva jelszó, az alapértelmezett Administrator lesz.) Az Administrator szint lehetővé teszi az összes módosítást
BIOS-beállításokat; a felhasználói szint csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét.
System Language
Kiválasztja a BIOS által használt alapértelmezett nyelvet.
System Date
Beállítja a rendszer dátumát. A dátum formátuma hét (csak olvasható), hónap, nap és év. A <Enter> gombbal válthat a Hónap, Nap és Év mezők között, a <Page Up> vagy <Page Down> gombbal pedig beállíthatja a kívánt értéket.
System Time
Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például 13:00:00. Az <Enter> gombbal válthat az Óra, Perc és Másodperc mezők között, a <Page Up> vagy <Page Down> gombbal pedig beállíthatja a kívánt értéket.

BIOS

Bootup NumLock State
Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)

Security Option
Megadja, hogy minden rendszerindításkor vagy csak a BIOS Setup belépésekor legyen-e szükség jelszóra. A tétel konfigurálása után állítsa be a jelszavakat az Administrator Password/User Password tétel alatt.

Setup	Csak a BIOS Setup programba való belépéshez van szükség jelszóra. Jelszó szükséges a rendszer indításához és a BIOS Setup belépéséhez
System	Jelszó szükséges a rendszer indításához és a BIOS Setup programba való belépéshez. (Alapértelmezett)

Full Screen LOGO Show
Lehetővé teszi, hogy meghatározza, megjelenjen-e a GIGABYTE logó a rendszer indításakor. A Disabled kihagyja a GIGABYTE logót a rendszer indításakor. (Alapértelmezett: Engedélyezve)
Boot Option Priorities
Megadja a rendelkezésre álló eszközök teljes rendszerindítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján a "UEFI:" karakterlánccal kezdődnek. A GPT particionálást támogató operációs rendszerből való indításhoz válassza ki a "UEFI:" karakterlánccal kezdődő eszközt. Vagy ha olyan operációs rendszert szeretne telepíteni, amely támogatja a GPT particionálást, mint például a Windows 7 64 bites, válassza ki a Windows 7 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely a "UEFI:" karakterlánccal kezdődik.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Megadja a rendszerindítási sorrendet egy adott eszköztípushoz, például merevlemezekhez, optikai meghajtókhoz, hajlékonylemezes meghajtókhoz és a LAN-ról történő indítást támogató eszközökhöz stb. Nyomja meg az <Enter> gombot ezen a tételen, hogy belépjen az almenübe, amely a csatlakoztatott azonos típusú eszközöket mutatja. Ez a tétel csak akkor van jelen, ha legalább egy eszköz van telepítve ehhez a típushoz.
Fast Boot
Engedélyezi vagy letiltja a Fast Boot funkciót az operációs rendszer indítási folyamatának lerövidítése érdekében. Az Ultra Fast a leggyorsabb indítási sebességet biztosítja. (Alapértelmezett: Letiltva)

SATA Support

All Sata Devices	Az összes SATA-eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Last Boot HDD Only	Az előző indítómeghajtó kivételével az összes SATA-eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

VGA Support
Lehetővé teszi, hogy kiválassza, melyik típusú operációs rendszert indítsa el.

Auto	Csak a régi opciós ROM-ot engedélyezi.
EFI Driver	Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

USB Support

Disabled	Az összes USB-eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.
Full Initial	Az összes USB-eszköz működőképes az operációs rendszerben és a POST során.
Partial Initial	Az USB-eszközök egy része le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled. Ez a funkció le van tiltva, ha a Fast Boot beállítása Ultra Fast.

PS2 Devices Support

Disabled	Az összes PS/2-eszköz le van tiltva, mielőtt az operációs rendszer indítási folyamata befejeződik.
Enabled	Az összes PS/2-eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled. Ez a funkció le van tiltva, ha a Fast Boot beállítása Ultra Fast.

NetWork Stack Driver Support

Disabled	Letiltja a hálózatról történő indítást. (Alapértelmezett)
Enabled	Engedélyezi a hálózatról történő indítást.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

Next Boot After AC Power Loss

Normal Boot	Engedélyezi a normál rendszerindítást a váltóáram visszatérésekor. (Alapértelmezett)
Fast Boot	Megőrzi a Fast Boot beállításokat a váltóáram visszatérésekor.

Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled vagy Ultra Fast.

Mouse Speed
Lehetővé teszi az egérmutató mozgási sebességének beállítását. (Alapértelmezett: 1 X)
Windows 8/10 Features
Lehetővé teszi a telepítendő operációs rendszer kiválasztását. (Alapértelmezett: Other OS)

CSM Support
Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module) a régi PC rendszerindítási folyamat támogatásához.

Enabled	Engedélyezi az UEFI CSM-et. (Alapértelmezett)
Disabled	Letiltja az UEFI CSM-et, és csak az UEFI BIOS rendszerindítási folyamatát támogatja.

Ez az elem csak akkor konfigurálható, ha a Windows 8/10 Features beállítása Windows 8/10 vagy Windows 8/10 WHQL.

LAN PXE Boot Option ROM
Lehetővé teszi, hogy kiválassza, engedélyezze-e a régi opciós ROM-ot a LAN-vezérlőhöz. (Alapértelmezett: Letiltva) Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled.

Storage Boot Option Control
Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz-vezérlőhöz.

Do not launch	Letiltja az opciós ROM-ot.
Legacy	Csak a régi opciós ROM-ot engedélyezi. (Alapértelmezett)
UEFI	Csak az UEFI opciós ROM-ot engedélyezi.

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled.

Other PCI Device
Lehetővé teszi, hogy kiválassza, engedélyezze-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI-eszközvezérlőhöz.

Do not launch	Letiltja az opciós ROM-ot.
Legacy	Csak a régi opciós ROM-ot engedélyezi.
UEFI	Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)

Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled.

Administrator Password
Lehetővé teszi rendszergazdai jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen a tételen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setup belépésekor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszótól eltérően a rendszergazdai jelszó lehetővé teszi az összes BIOS-beállítás módosítását.
User Password
Lehetővé teszi felhasználói jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen a tételen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setup belépésekor meg kell adnia a rendszergazdai jelszót (vagy a felhasználói jelszót). A felhasználói jelszó azonban csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindegyikét.
A jelszó törléséhez nyomja meg az <Enter> gombot a jelszó tételen, és amikor a rendszer kéri a jelszót, először adja meg a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> gombot anélkül, hogy jelszót adna meg. A megerősítéshez nyomja meg ismét az <Enter> gombot. MEGJEGYZÉS: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először a rendszergazdai jelszót.
Secure Boot
Lehetővé teszi a Secure Boot engedélyezését vagy letiltását, és a kapcsolódó beállítások konfigurálását.

Perifériák

Initial Display Output
Meghatározza a monitor elsődleges megjelenítését a telepített PCI Express grafikus kártyáról vagy az alaplapi grafikáról.

IGFX	Beállítja az alaplapi grafikát elsődleges kijelzőként.
PCIe 1 Slot	Beállítja a grafikus kártyát a PCIEX16 foglalaton elsődleges kijelzőként. (Alapértelmezett)
PCIe 2 Slot	Beállítja a grafikus kártyát a PCIEX4 foglalaton elsődleges kijelzőként.

LED_C Connect
Engedélyezi vagy letiltja az RGB (RGBW) LED szalag fényét, amely az alaplapon található LED_C csatlakozóhoz van csatlakoztatva. (Alapértelmezett: Engedélyezve)

RGB Fusion
Lehetővé teszi az alaplap LED világítási módjának beállítását.

Off	Kikapcsolja ezt a funkciót.
Pulse Mode	Minden LED egyszerre halványul be és ki.
Color Cycle	Minden LED egyszerre váltakozik a színek teljes spektrumában.
Static Mode	Minden LED egyetlen színt bocsát ki. (Alapértelmezett)
Flash Mode	Minden LED egyszerre felvillan és kialszik.

Intel Platform Trust Technology (PTT)
Engedélyezi vagy letiltja az Intel^® PTT technológiát. (Alapértelmezett: Letiltva)

USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel)
Lehetővé teszi az USB 3.1 Gen 1 portok kimeneti feszültségének növelését a hátsó panelen (a PS/2 billentyűzet/egér port alattiak), hogy erősítse az USB eszköz(ök) stabilitását.

Normal	Megtartja az eredeti kimeneti feszültséget. (Alapértelmezett)
Disable USB bus power	Kikapcsolja az USB csatlakozók tápellátását. A csúcskategóriás audio lejátszók csatlakoztathatják saját külső USB tápellátásukat.
Voltage Compensation +0.1V	0,1 V-ot ad hozzá az eredeti kimeneti feszültséghez.
Voltage Compensation +0.2V	0,2 V-ot ad hozzá az eredeti kimeneti feszültséghez.
Voltage Compensation +0.3V.	0,3 V-ot ad hozzá az eredeti kimeneti feszültséghez.

OffBoard SATA Controller Configuration
Megjeleníti az M.2 PCIe SSD-re vonatkozó információkat, ha telepítve van.
Trusted Computing
Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult.
Intel(R) Bios Guard Technology
Engedélyezi vagy letiltja az Intel^® BIOS Guard funkciót, amely megvédi a BIOS-t a rosszindulatú támadásoktól.
Network Stack Configuration
Letiltja vagy engedélyezi a hálózatról történő rendszerindítást egy GPT formátumú operációs rendszer telepítéséhez, például az operációs rendszer telepítését a Windows Deployment Services szerverről. (Alapértelmezett: Letiltva)
- Ipv4 PXE Support
  Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
- Ipv4 HTTP Support
  Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
- Ipv6 PXE Support
  Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
- Ipv6 HTTP Support
  Engedélyezi vagy letiltja a HTTP rendszerindítási támogatást az IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
- PXE boot wait time
  Lehetővé teszi annak konfigurálását, hogy mennyi ideig kell várni, mielőtt megnyomhatná az <Esc> gombot a PXE rendszerindítás megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. (Alapértelmezett: 0)
- Media detect count
  Lehetővé teszi a média jelenlétének ellenőrzésének számának beállítását. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. (Alapértelmezett: 1)
NVMe Configuration
Megjeleníti az M.2 NVME PCIe SSD-re vonatkozó információkat, ha telepítve van.
USB Configuration & Legacy USB Support
Lehetővé teszi az USB billentyűzet/egér használatát MS-DOS-ban. (Alapértelmezett: Engedélyezve)
- XHCI Hand-off
  Meghatározza, hogy engedélyezze-e az XHCI Hand-off funkciót egy XHCI Hand-off támogatás nélküli operációs rendszerhez. (Alapértelmezett: Letiltva)
- USB Mass Storage Driver Support
  Engedélyezi vagy letiltja az USB tárolóeszközök támogatását. (Alapértelmezett: Engedélyezve)
- Port 60/64 Emulation
  Engedélyezi vagy letiltja a 64h és 60h I/O portok emulációját. Ezt engedélyezni kell az USB billentyűzetek/egerek teljes örökölt támogatásához MS-DOS-ban vagy olyan operációs rendszerben, amely natív módon nem támogatja az USB eszközöket. (Alapértelmezett: Engedélyezve)
- Mass Storage Devices
  Megjeleníti a csatlakoztatott USB tömegtároló eszközök listáját. Ez az elem csak akkor jelenik meg, ha USB tárolóeszköz van telepítve.

SATA And RST Configuration & SATA Controller(s)
Engedélyezi vagy letiltja az integrált SATA vezérlőket. (Alapértelmezett: Engedélyezve)

SATA Mode Selection
Meghatározza az integrált SATA vezérlők működési módját.

Intel RST With Intel Optane System Acceleration	Engedélyezi az Intel ® Optane ™ technológia támogatását a SATA vezérlőkhöz.
AHCI	Konfigurálja a SATA vezérlőket AHCI módba. Az Advanced Host Controller Interface (AHCI) egy olyan interfész specifikáció, amely lehetővé teszi a tárolóillesztő számára olyan fejlett Serial ATA funkciók engedélyezését, mint a Native Command Queuing és a hot plug. (Alapértelmezett)

Aggressive LPM Support
Engedélyezi vagy letiltja az energiatakarékossági funkciót, az ALPM-et (Aggressive Link Power Management) a Chipset SATA vezérlőihez. (Alapértelmezett: Engedélyezve)
Port 0/1/2/3/4/5
Engedélyezi vagy letiltja az egyes SATA portokat. (Alapértelmezett: Engedélyezve)
Hot plug
Engedélyezi vagy letiltja a hot plug képességet az egyes SATA portokhoz. (Alapértelmezett: Letiltva)
Configured as eSATA
Engedélyezi vagy letiltja a külső SATA eszközök támogatását.

Chipset

VT-d ^(Note)
Engedélyezi vagy letiltja az Intel^® Virtualization Technology for Directed I/O-t. (Alapértelmezett: Engedélyezve)
Internal Graphics
Engedélyezi vagy letiltja az alaplapi grafikus funkciót. (Alapértelmezett: Auto)
DVMT Pre-Allocated
Lehetővé teszi az alaplapi grafikus memória méretének beállítását. Opciók: 32M~1024M. (Alapértelmezett: 32M)
DVMT Total Gfx Mem
Lehetővé teszi az alaplapi grafika DVMT memória méretének allokálását. Opciók: 128M, 256M, MAX. (Alapértelmezett: 256M)
Audio Controller
Engedélyezi vagy letiltja az alaplapi audio funkciót. (Alapértelmezett: Engedélyezve)
Ha egy harmadik féltől származó bővítő audio kártyát szeretne telepíteni az alaplapi audio használata helyett, állítsa ezt az elemet Disabled (Letiltva) értékre.
PCH LAN Controller
Engedélyezi vagy letiltja az alaplapi LAN funkciót. (Alapértelmezett: Engedélyezve)
Ha egy harmadik féltől származó bővítő hálózati kártyát szeretne telepíteni az alaplapi LAN használata helyett, állítsa ezt az elemet Disabled (Letiltva) értékre.
Wake on LAN Enable
Engedélyezi vagy letiltja a Wake on LAN funkciót. (Alapértelmezett: Engedélyezve)
High Precision Timer
Engedélyezi vagy letiltja a High Precision Event Timer (HPET) funkciót az operációs rendszerben. (Alapértelmezett: Engedélyezve)
IOAPIC 24-119 Entries
Engedélyezi vagy letiltja ezt a funkciót. (Alapértelmezett: Engedélyezve)

(Note) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót. Az Intel^® CPU-k egyedi funkcióival kapcsolatos további információkért keresse fel az Intel webhelyét.

Energiaellátás

Platform Power Management
Engedélyezi vagy letiltja az Active State Power Management (ASPM) funkciót. (Alapértelmezett: letiltva)
PEG ASPM
Lehetővé teszi az ASPM mód konfigurálását a CPU PEG buszhoz csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management be van állítva Enabled (Engedélyezve) értékre. (Alapértelmezett: Engedélyezve)
PCH ASPM
Lehetővé teszi az ASPM mód konfigurálását a Chipset PCI Express buszához csatlakoztatott eszközhöz. Ez az elem csak akkor konfigurálható, ha a Platform Power Management be van állítva Enabled (Engedélyezve) értékre. (Alapértelmezett: Engedélyezve)
DMI ASPM
Lehetővé teszi a DMI-link CPU és Chipset oldali ASPM módjának konfigurálását. Ez az elem csak akkor konfigurálható, ha a Platform Power Management be van állítva Enabled (Engedélyezve) értékre. (Alapértelmezett: Engedélyezve)

AC BACK
Meghatározza a rendszer állapotát az AC áramkimaradás utáni áram visszatérésekor.

Always Off	A rendszer kikapcsolva marad az AC áram visszatérésekor. (Alapértelmezett)
Always On	A rendszer bekapcsol az AC áram visszatérésekor.
Memory	A rendszer az AC áram visszatérésekor visszatér az utolsó ismert ébrenléti állapotába.

Power On By Keyboard
Lehetővé teszi a rendszer bekapcsolását egy PS/2 billentyűzet ébresztési eseményével.
Megjegyzés: A funkció használatához legalább 1A-t biztosító ATX tápegységre van szükség a +5VSB vezetéken.

Disabled	Letiltja ezt a funkciót. (Alapértelmezett)
Any Key	Bármely billentyű lenyomásával bekapcsolhatja a rendszert.
Keyboard 98	A Windows 98 billentyűzeten található POWER gomb megnyomásával bekapcsolhatja a rendszert.
Password	Állítson be egy 1~5 karakterből álló jelszót a rendszer bekapcsolásához.

Power On Password
Állítsa be a jelszót, ha a Power On By Keyboard beállítása Password. (Jelszó)
Nyomja meg az <Enter> billentyűt ezen az elemen, és állítson be egy legfeljebb 5 karakterből álló jelszót, majd nyomja meg az <Enter> billentyűt az elfogadáshoz. A rendszer bekapcsolásához írja be a jelszót, és nyomja meg az <Enter> billentyűt.
Megjegyzés: A jelszó törléséhez nyomja meg az <Enter> billentyűt ezen az elemen. Amikor a rendszer kéri a jelszót, nyomja meg ismét az <Enter> billentyűt anélkül, hogy beírná a jelszót a jelszóbeállítások törléséhez.

Power On By Mouse
Lehetővé teszi a rendszer bekapcsolását egy PS/2 egér ébresztési eseményével.
Megjegyzés: A funkció használatához legalább 1A-t biztosító ATX tápegységre van szükség a +5VSB vezetéken.

Disabled	Letiltja ezt a funkciót. (Alapértelmezett)
Move	A rendszer bekapcsolásához mozgassa az egeret.
Double Click	A rendszer bekapcsolásához kattintson duplán az egér bal gombjára.

ErP
Meghatározza, hogy a rendszer a lehető legkevesebb energiát fogyassza-e S5 (kikapcsolt) állapotban. (Alapértelmezett: letiltva)
Megjegyzés: Ha ez az elem Enabled (Engedélyezve) értékre van állítva, a következő funkciók nem lesznek elérhetők: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, és wake on LAN.

Soft-Off by PWR-BTTN
Konfigurálja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológomb segítségével.

Instant-Off	Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Delay 4 Sec.	Nyomja meg és tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot kevesebb mint 4 másodpercig nyomja meg, a rendszer felfüggesztési módba lép.

Power Loading
Engedélyezi vagy letiltja a dummy terhelést. Ha a tápegység alacsony terhelés alatt van, egy önvédelmi funkció aktiválódik, ami a leállást vagy a meghibásodást okozza. Ha ez bekövetkezik, állítsa Enabled (Engedélyezve) értékre. Az Auto (Automatikus) beállítás lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto (Automatikus))
Resume by Alarm
Meghatározza, hogy a rendszer a kívánt időpontban bekapcsoljon-e. (Alapértelmezett: letiltva)
Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
Wake up day (Ébresztési nap): Kapcsolja be a rendszert egy meghatározott időpontban minden nap, vagy egy adott napon egy hónapon belül.
Wake up hour/minute/second (Ébresztési óra/perc/másodperc): Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol.
Megjegyzés: A funkció használatakor kerülje az operációs rendszer általi nem megfelelő leállítást vagy az AC áram eltávolítását, mert a beállítások nem lehetnek hatékonyak.
RC6(Render Standby)
Lehetővé teszi annak meghatározását, hogy a beépített grafikus kártya készenléti állapotba lépjen-e az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Engedélyezve)

Mentés és kilépés

Save & Exit Setup
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel elmenti a változtatásokat a CMOS-ba, és kilép a BIOS Setup programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup Main Menu-be való visszatéréshez.
Exit Without Saving
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS Setup programból anélkül, hogy elmentené a BIOS Setup programban végrehajtott módosításokat a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> billentyűt a BIOS Setup Main Menu-be való visszatéréshez.
Load Optimized Defaults
Nyomja meg az <Enter> billentyűt ezen az elemen, és válassza a Yes (Igen) lehetőséget az optimális BIOS alapértelmezett beállításainak betöltéséhez. A BIOS alapértelmezett beállításai segítik a rendszert az optimális állapotban történő működésben. A BIOS frissítése vagy a CMOS-értékek törlése után mindig töltse be az Optimized (Optimalizált) alapértelmezett beállításokat.
Boot Override
Lehetővé teszi, hogy kiválasszon egy eszközt a közvetlen indításhoz. Nyomja meg az <Enter> billentyűt a kiválasztott eszközön, és válassza a Yes (Igen) lehetőséget a megerősítéshez. A rendszer automatikusan újraindul, és arról az eszközről fog elindulni.
Save Profiles
Ez a funkció lehetővé teszi a jelenlegi BIOS-beállítások profilba mentését. Akár 8 profilt is létrehozhat, és Setup Profile 1 ~ Setup Profile 8 néven mentheti el őket. A befejezéshez nyomja meg az <Enter> billentyűt. Vagy választhatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-n) lehetőséget a profil tárolóeszközre mentéséhez.
Load Profiles
Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS-beállításokat egy korábban létrehozott profilból, anélkül, hogy újra kellene konfigurálnia a BIOS-beállításokat. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> billentyűt. Kiválaszthatja a Select File in HDD/FDD/USB (Fájl kiválasztása HDD/FDD/USB-n) lehetőséget a korábban létrehozott profil tárolóeszközről történő beviteléhez, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS-beállítások visszaállítását az utolsó, megfelelően működő beállításokra (utolsó ismert jó rekord).

Illesztőprogramok telepítése

Az illesztőprogramok telepítése előtt először telepítse az operációs rendszert. (A következő utasítások példaként a Windows 10 rendszert használják.)
Az operációs rendszer telepítése után helyezze be az alaplap illesztőprogram-lemezt az optikai meghajtóba. Kattintson a "Koppintson ide, hogy kiválassza, mi történjen ezzel a lemezzel" üzenetre a képernyő jobb felső sarkában, és válassza a "Run Run.exe" lehetőséget. (Vagy lépjen a Sajátgépbe, kattintson duplán az optikai meghajtóra, és futtassa a Run.exe programot.)

Az "Xpress Install" (Expressz telepítés) automatikusan átvizsgálja a rendszert, majd felsorolja az összes ajánlott illesztőprogramot. Rákattinthat az Xpress Install (Expressz telepítés) gombra, és az "Xpress Install" (Expressz telepítés) telepíti az összes kiválasztott illesztőprogramot. Vagy kattintson a nyíl ikonra a szükséges illesztőprogramok egyenkénti telepítéséhez.
