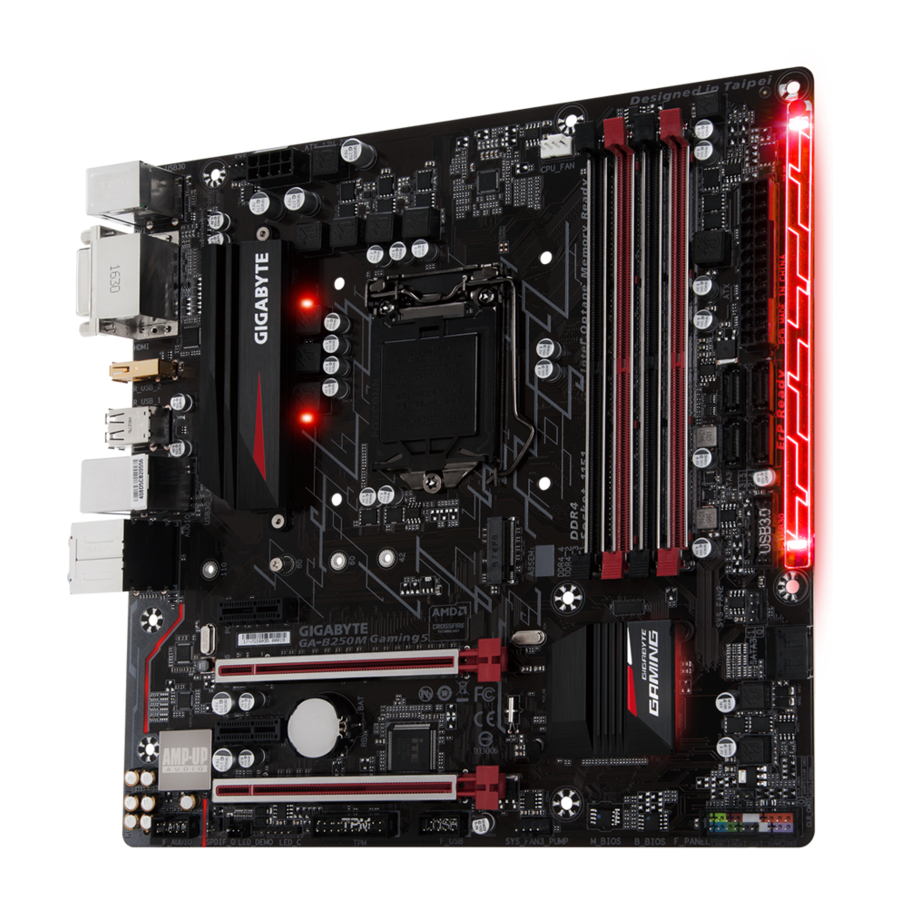

GIGABYTE GA-B250M-Gaming 5 - Manual da placa-mãe

Identificando a revisão da sua placa-mãe

O número de revisão na sua placa-mãe se parece com este: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS, os drivers ou ao procurar informações técnicas.

Exemplo:

Layout da placa-mãe

Conteúdo da caixa

• Placa-mãe GA-B250M-Gaming
• Disco de driver da placa-mãe
• Manual do usuário
• Quatro cabos SATA
• Espelho de I/O

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender do pacote do produto que você obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de hardware

Precauções de instalação

A placa-mãe contém inúmeros circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassi seja adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o adesivo S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Esses adesivos são necessários para a validação da garantia.
• Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique- se de que estejam conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro em um objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação esteja desligada.
• Antes de ligar a energia, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação de seus componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
• Certifique-se de que não haja parafusos ou componentes de metal sobrando colocados na placa-mãe ou dentro do gabinete do computador.
• Não coloque o sistema de computador em uma superfície irregular.
• Não coloque o sistema de computador em um ambiente de alta temperatura ou úmido.
• Ligar a energia do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao usuário.
• Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
• Se você usar um adaptador, cabo de extensão de energia ou filtro de linha, certifique-se de consultar suas instruções de instalação e/ou aterramento.

Especificações do produto

CPU	Suporte para processadores Intel ® Core ™ i7 de 7ª e 6ª geração/processadores Intel ® Core ™ i5/processadores Intel ® Core ™ i3/processadores Intel ® Pentium ®/processadores Intel ® Celeron ® no pacote LGA1151 (Acesse o site da GIGABYTE para obter a lista de processadores mais recente.) O cache L3 varia com a CPU
Chipset	Chipset Intel ® B250 Express
Memória	4 soquetes DDR4 DIMM que suportam até 64 GB de memória do sistema * Devido a uma limitação do sistema operacional Windows de 32 bits, quando mais de 4 GB de memória física são instalados, o tamanho real da memória exibida será menor que o tamanho da memória física instalada. Arquitetura de memória de canal duplo Suporte para módulos de memória DDR4 2400/2133 MHz Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam no modo não ECC) Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) * Para suportar memória de 2400 MHz ou XMP, você deve instalar um processador de 7ª geração. (Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos integrados	Processador de gráficos integrado - Suporte para Intel ® HD Graphics: 1 porta DVI-D, suportando uma resolução máxima de 1920x1200@60 Hz * A porta DVI-D não suporta conexão D-Sub por adaptador. 1 porta HDMI, suportando uma resolução máxima de 4096x2160@24 Hz * Suporte para versão HDMI 1.4. Memória compartilhada máxima de 1 GB
Áudio	codec Realtek ® ALC1220 Áudio de alta definição 2/4/5.1/7.1 canais Suporte para saída S/PDIF
LAN	chip Intel ® GbE LAN (10/100/1000 Mbit)
Slots de expansão	1 slot PCI Express x16, rodando em x16 (PCIEX16) * Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16. 1 slot PCI Express x16, rodando em x4 (PCIEX4) 2 slots PCI Express x1 (Todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0.)
Tecnologia Multi-Graphics	Suporte para as tecnologias AMD Quad-GPU CrossFireX ™ e 2-Way AMD CrossFire ™
Interface de armazenamento	Chipset: 1 conector M.2 (Socket 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte para SSD PCIe x4/x2) 6 conectores SATA 6Gb/s * Consulte "Conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.
USB	Chipset: 6 portas USB 3.1 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do header USB interno) 5 portas USB 2.0/1.1 (3 portas no painel traseiro, 2 portas disponíveis através do header USB interno)
Conectores internos	1 conector de alimentação principal ATX de 24 pinos 1 conector de alimentação ATX 12V de 8 pinos 1 conector M.2 Socket 3 6 conectores SATA 6Gb/s 1 header de ventoinha da CPU 2 headers de ventoinha do sistema 1 header de bomba de resfriamento de ventoinha/água do sistema 1 header do painel frontal 1 header de áudio do painel frontal 1 header USB 3.1 Gen 1 1 header USB 2.0/1.1 1 header de saída S/PDIF 1 header de Trusted Platform Module (TPM) 1 header de cabo de extensão de faixa de LED RGB (RGBW) 1 jumper Clear CMOS
Conectores do painel traseiro	1 porta de teclado/mouse PS/2 1 porta DVI-D 1 porta HDMI 4 portas USB 3.1 Gen 1 3 portas USB 2.0/1.1 1 porta RJ-45 1 conector de saída S/PDIF óptico 5 conectores de áudio (saída de alto-falante central/subwoofer, saída de alto-falante traseiro, entrada de linha, Saída de linha, entrada de microfone)
Controlador de E/S	chip controlador iTE ® I/O
Monitoramento de hardware	Detecção de voltagem Detecção de temperatura Detecção de velocidade da ventoinha Aviso de superaquecimento Aviso de falha da ventoinha Controle de velocidade da ventoinha * Se a função de controle de velocidade da ventoinha (bomba) é suportada dependerá da ventoinha (bomba) que você instalar.
BIOS	2 x flash de 64 Mbit Uso de AMI UEFI BIOS licenciado Suporte para DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos exclusivos	Suporte para APP Center * Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. 3D OSD @BIOS AutoGreen BIOS Setup Temperatura de cor Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Suporte para desbloqueio de 3 TB+ Suporte para Q-Flash Suporte para Xpress Install
Software incluído	Norton ® Internet Security (versão OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Sistema operacional	Suporte para Windows 10/8.1 de 64 bits Suporte para Windows 7 de 32 bits/64 bits * Os sistemas operacionais suportados podem variar dependendo do modelo do seu processador. * Baixe a "Ferramenta de instalação USB do Windows" do site da GIGABYTE e instale-a antes de instalar o Windows 7.
Fator de forma	Fator de forma Micro ATX; 24,4 cm x 24,4 cm

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de Suporte/Utilitários) no site da GIGABYTE para baixar a versão mais recente dos aplicativos.

Instalando a CPU

Leia as diretrizes a seguir antes de começar a instalar a CPU:

• Certifique-se de que a placa-mãe seja compatível com a CPU. (Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou você pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no soquete da CPU.)
• Aplique uma camada uniforme e fina de graxa térmica na superfície da CPU.
• Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, superaquecimento e danos da CPU podem ocorrer.
• Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não atende aos requisitos padrão para os periféricos. Se você deseja definir a frequência além das especificações padrão, faça-o de acordo com as especificações do hardware, incluindo CPU, placa de vídeo, memória, disco rígido, etc.

Instalando a CPU

Localize as chaves de alinhamento no soquete da CPU da placa-mãe e os entalhes na CPU.

Não remova a tampa do soquete da CPU antes de inserir a CPU. Ela pode se soltar da placa de carga automaticamente durante o processo de reengate da alavanca depois que você inserir a CPU.

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Instalando a memória

Leia as diretrizes a seguir antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe seja compatível com a memória. Recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips. (Acesse o site da GIGABYTE para obter as velocidades de memória e módulos de memória compatíveis mais recentes.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado em apenas uma direção. Se você não conseguir inserir a memória, troque a direção.

Configuração de memória de canal duplo

Esta placa-mãe oferece quatro soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória é instalada, o BIOS detecta automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda da memória original.

Os quatro soquetes de memória são divididos em dois canais e cada canal tem dois soquetes de memória como a seguir:

Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Tabela de configurações de memória de canal duplo

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem memória)

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser habilitado se apenas um módulo de memória estiver instalado.
2. Ao habilitar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que a memória tenha a mesma capacidade, marca, velocidade e chips.

Instalando uma placa de expansão

Leia as diretrizes a seguir antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe seja compatível com a placa de expansão. Leia atentamente o manual que acompanha sua placa de expansão.
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

Conectores do painel traseiro

1. Porta de teclado/mouse PS/2
   Use esta porta para conectar um mouse ou teclado PS/2.
2. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Você pode conectar um DAC USB a esta porta ou usar esta porta para dispositivos USB.
3. Porta DVI-D^{(Observação)}
   A porta DVI-D está em conformidade com a especificação DVI-D e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que suporte a conexão DVI-D a esta porta.
4. Porta HDMI
   A porta HDMI é compatível com HDCP e suporta os formatos Dolby TrueHD e DTS HD Master Audio. Ela também suporta saída de áudio LPCM de 8 canais de até 192 KHz/16 bits. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@24 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.

   Depois de instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operacional.)
5. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB. Você pode conectar um DAC USB a esta porta ou usar esta porta para dispositivos USB.
6. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
7. Porta LAN RJ-45
   A porta LAN Gigabit Ethernet fornece conexão à Internet com taxa de dados de até 1 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.

   LED de conexão/velocidade:

   Estado	Descrição
   Laranja	Taxa de dados de 1 Gbps
   Verde	Taxa de dados de 100 Mbps
   Desligado	Taxa de dados de 10 Mbps

   LED de atividade:

   Estado	Descrição
   Piscando	A transmissão ou o recebimento de dados está ocorrendo
   Ligado	Nenhuma transmissão ou recebimento de dados está ocorrendo

8. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.

(Observação) A porta DVI-D não suporta conexão D-Sub por adaptador.

9. Saída do alto-falante central/subwoofer
   Use este conector de áudio para conectar alto-falantes centrais/subwoofer em uma configuração de áudio de 5.1/7.1 canais.
10. Saída do alto-falante traseiro
    Este conector pode ser usado para conectar alto-falantes traseiros em uma configuração de áudio de 4/5.1/7.1 canais.
11. Conector de saída S/PDIF óptico
    Este conector fornece saída de áudio digital para um sistema de áudio externo que suporta áudio digital óptico. Antes de usar este recurso, certifique-se de que seu sistema de áudio fornece um conector de entrada de áudio digital óptico.
12. Entrada de linha
    O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como uma unidade óptica, walkman, etc.
13. Saída de linha
    Use este conector de áudio para um fone de ouvido ou alto-falante de 2 canais. Este conector pode ser usado para conectar alto-falantes frontais em uma configuração de áudio de 4/5.1/7.1 canais.
14. Entrada de microfone
    O conector de entrada de microfone.

Se você deseja instalar um alto-falante lateral, você precisa redirecionar o conector de entrada de linha ou de entrada de microfone para ser uma saída de alto-falante lateral através do driver de áudio. Visite o site da GIGABYTE para obter mais informações sobre o software.

•
  Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não balanceie-o de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

Conectores internos

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Leia as diretrizes a seguir antes de conectar dispositivos externos:

• Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
• Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado com segurança ao conector na placa-mãe.

ATX_12V_2X4/ATX (Conector de alimentação de 12 V 2x4 e conector de alimentação principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12V fornece principalmente energia para a CPU. Se o conector de alimentação de 12V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, é recomendável que seja usada uma fonte de alimentação que suporte alto consumo de energia (500 W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

ATX_12V_2X4:

Nº do pino	Definição	Nº do pino	Definição
1	GND (somente para 12 V de 2x4 pinos)	5	+12 V (somente para 12 V de 2x4 pinos)
2	GND (somente para 12 V de 2x4 pinos)	6	+12 V (somente para 12 V de 2x4 pinos)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

Nº do pino	Definição	Nº do pino	Definição
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (ligar/desligar suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (espera +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (somente para ATX de 2x12 pinos)	23	+5 V (somente para ATX de 2x12 pinos)
12	3,3 V (somente para ATX de 2x12 pinos)	24	GND (somente para ATX de 2x12 pinos)

CPU_FAN/SYS_FAN1/2 (conectores da ventoinha)
Todos os conectores da ventoinha nesta placa-mãe são de 4 pinos. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, é recomendável que uma ventoinha do sistema seja instalada dentro do chassi.

CPU_FAN/SYS_FAN1

SYS_FAN2

Nº do pino	Definição
1	GND
2	Controle de velocidade de voltagem
3	Sensor
4	Controle de velocidade PWM

•
  Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que sua CPU e sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
• Esses conectores da ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos conectores.

SYS_FAN3_PUMP (Conector da ventoinha do sistema/bomba de resfriamento a água)
O conector da ventoinha/bomba é de 4 pinos e possui um design de inserção à prova de falhas. A maioria dos conectores da ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo da ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, é recomendável que uma ventoinha do sistema seja instalada dentro do chassi. O conector também fornece controle de velocidade para uma bomba de resfriamento a água, consulte o capítulo "Configuração do BIOS", "M.I.T." para obter mais informações

Nº do pino	Definição
1	GND
2	Controle de velocidade de voltagem
3	Sensor
4	Controle de velocidade PWM

SATA3 0/1/2/3/4/5 (conectores SATA de 6 Gb/s)
Os conectores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conector SATA suporta um único dispositivo SATA.

Nº do pino	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para habilitar a conexão imediata para as portas SATA, consulte o capítulo "Configuração do BIOS", "Periféricos\SATA e Configuração RST" para obter mais informações.

BAT (bateria)
A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador é desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, caso contrário, os valores do CMOS podem não ser precisos ou podem ser perdidos.

Você pode limpar os valores do CMOS removendo a bateria:

1. Desligue o computador e desconecte o cabo de alimentação.
2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal, como uma chave de fenda, para tocar nos terminais positivo e negativo do suporte da bateria, fazendo com que eles entrem em curto por 5 segundos.)
3. Substitua a bateria.
4. Conecte o cabo de alimentação e reinicie o computador.

•
  Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Perigo de explosão se a bateria for substituída por um modelo incorreto.
• Entre em contato com o local de compra ou revendedor local se não conseguir substituir a bateria sozinho ou não tiver certeza sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

SPDIF_O (conector de saída S/PDIF)
Este conector suporta saída S/PDIF digital e conecta um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital da placa-mãe para determinadas placas de expansão, como placas de vídeo e placas de som. Por exemplo, algumas placas de vídeo podem exigir que você use um cabo de áudio digital S/PDIF para saída de áudio digital da placa-mãe para a placa de vídeo se você deseja conectar uma tela HDMI à placa de vídeo e ter saída de áudio digital da tela HDMI ao mesmo tempo. Para obter informações sobre como conectar o cabo de áudio digital S/PDIF, leia atentamente o manual da placa de expansão.

Nº do pino	Definição
1	SPDIFO
2	GND

M2Q_32G (conector M.2 Socket 3)
O conector M.2 suporta SSDs SATA M.2 e SSDs PCIe M.2.

Siga as etapas abaixo para instalar corretamente um SSD M.2 no conector M.2.

Etapa 1:
Use uma chave de fenda para soltar o parafuso e a porca da placa-mãe. Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aparafuse a porca primeiro.

Etapa 2:
Deslize o SSD M.2 no conector em um ângulo.

Etapa 3:
Pressione o SSD M.2 para baixo e, em seguida, prenda-o com o parafuso.

Selecione o orifício adequado para o SSD M.2 a ser instalado e reaperte o parafuso e a porca.

Avisos de instalação para os conectores M2Q_32G e SATA:
Devido ao número limitado de pistas fornecidas pelo chipset, a disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado no conector M2Q_32G. O conector M2Q_32G compartilha largura de banda com o conector SATA3 5. Consulte a tabela a seguir para obter detalhes.

Tipo de SSD/Conector M.2	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Nenhum SSD M.2 instalado

: Disponível,
: Não disponível

F_PANEL (Header do painel frontal)
Conecte o botão de energia, o botão de reinicialização, o alto-falante, o switch/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de conectar os cabos.

• PLED/PWR_LED (LED de energia, amarelo/roxo):
  Conecta-se ao indicador de status de energia no painel frontal do chassi. O LED está aceso quando o sistema está operando. O LED está apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

Status do sistema	LED
S0	Ligado
S3/S4/S5	Desligado

• PW (Botão de energia, vermelho):
  Conecta-se ao botão de energia no painel frontal do chassi. Você pode configurar a maneira de desligar seu sistema usando o botão de energia (consulte o Capítulo "Configuração do BIOS", "Energia", para obter mais informações).
• SPEAK (Alto-falante, laranja):
  Conecta-se ao alto-falante no painel frontal do chassi. O sistema reporta o status de inicialização do sistema emitindo um código de bipe. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema.
• HD (LED de atividade do disco rígido, azul):
  Conecta-se ao LED de atividade do disco rígido no painel frontal do chassi. O LED está aceso quando o disco rígido está lendo ou gravando dados.
• RES (Botão de reinicialização, verde):
  Conecta-se ao botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador se o computador travar e não conseguir executar uma reinicialização normal.
• CI (Header de intrusão do chassi, cinza):
  Conecta-se ao switch/sensor de intrusão do chassi no chassi que pode detectar se a tampa do chassi foi removida. Esta função requer um chassi com um switch/sensor de intrusão do chassi.
• NC (Laranja): Sem conexão.

O design do painel frontal pode variar de acordo com o chassi. Um módulo de painel frontal consiste principalmente em botão de energia, botão de reinicialização, LED de energia, LED de atividade do disco rígido, alto-falante e etc. Ao conectar o módulo do painel frontal do chassi a este header, certifique-se de que as atribuições de fios e as atribuições de pinos correspondam corretamente.

F_AUDIO (Header de áudio do painel frontal)
O header de áudio do painel frontal suporta áudio de alta definição (HD) da Intel e áudio AC'97. Você pode conectar o módulo de áudio do painel frontal do chassi a este header. Certifique-se de que as atribuições de fios do conector do módulo correspondam às atribuições de pinos do header da placa-mãe. A conexão incorreta entre o conector do módulo e o header da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.

Para áudio do painel frontal HD:

Nº do pino	Definição
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Sem pino
9	LINE2_L
10	Sense

Para áudio do painel frontal AC'97:

Nº do pino	Definição
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Saída de linha (R)
6	NC
7	NC
8	Sem pino
9	Saída de linha (L)
10	NC

•
  O header de áudio do painel frontal suporta áudio HD por padrão.
• Os sinais de áudio estarão presentes nas conexões de áudio do painel frontal e traseiro simultaneamente.
• Alguns chassis fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui atribuições de fios diferentes, entre em contato com o fabricante do chassi.

F_USB30 (Header USB 3.1 Gen 1)
O header está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para comprar o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, entre em contato com o revendedor local.

Nº do pino	Definição	Nº do pino	Definição
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Sem pino

F_USB (Header USB 2.0/1.1)
O header está em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB por meio de um suporte USB opcional. Para comprar o suporte USB opcional, entre em contato com o revendedor local.

Nº do pino	Definição	Nº do pino	Definição
1	Alimentação (5V)	6	USB DY+
2	Alimentação (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Sem pino
5	USB DX+	10	NC

•
  Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) ao header USB 2.0/1.1.
• Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

TPM (Header do módulo de plataforma confiável)
Você pode conectar um TPM (Módulo de plataforma confiável) a este header.

Nº do pino	Definição	Nº do pino	Definição
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Sem pino	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Jumper Clear CMOS)
Use este jumper para limpar a configuração do BIOS e redefinir os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.

Aberto: Normal

Resumido: Limpar valores de CMOS

•
  Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• Após a reinicialização do sistema, vá para a configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults (Carregar padrões otimizados)) ou configure manualmente as configurações do BIOS (consulte o Capítulo "Configuração do BIOS" para configurações do BIOS).

LED_C (cabeçalho do cabo de extensão da faixa de LED RGB (RGBW))
O cabeçalho pode ser usado para conectar uma faixa de LED RGB (RGBW) 5050 padrão (12V/G/R/B/W), com potência máxima de 2A (12V) e comprimento máximo de 2m.

Nº do pino	Definição
1	12V
2	G
3	R
4	B
5	W

Conecte uma extremidade do cabo de extensão da faixa de LED RGB (RGBW) ao cabeçalho e a outra extremidade à sua faixa de LED RGB (RGBW). O fio preto (marcado com um triângulo no plugue) do cabo de extensão deve ser conectado ao pino 1 (12V) deste cabeçalho. O pino de 12V (marcado com uma seta) na outra extremidade do cabo de extensão deve estar alinhado com os 12V da faixa de LED. Tenha cuidado com a orientação da conexão da faixa de LED; a conexão incorreta pode danificar a faixa de LED.

Para saber como ligar/desligar as luzes da faixa de LED RGB (RGBW), consulte as instruções no Capítulo "Configuração do BIOS".

Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem a realização do Power-On Self-Test (POST) durante a inicialização do sistema, salvando os parâmetros do sistema e carregando o sistema operacional, etc. O BIOS inclui um programa de configuração do BIOS que permite ao usuário modificar as configurações básicas do sistema ou ativar certos recursos do sistema.
Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária para o CMOS para manter os valores de configuração no CMOS. Para acessar o programa de configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia é ligada. Para atualizar o BIOS, use o GIGABYTE Q-Flash ou o utilitário BIOS.

• O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
• O BIOS é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.

•
  Como a atualização do BIOS é potencialmente arriscada, se você não tiver problemas ao usar a versão atual do BIOS, é recomendável que você não atualize o BIOS. Para atualizar o BIOS, faça-o com cautela. A atualização inadequada do BIOS pode resultar em mau funcionamento do sistema.
• Recomenda-se que você não altere as configurações padrão (a menos que precise) para evitar instabilidade do sistema ou outros resultados inesperados. Alterar as configurações de forma inadequada pode resultar na falha na inicialização do sistema. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" neste capítulo ou as introduções do jumper de bateria/limpeza do CMOS no Capítulo de Instalação de Hardware para saber como limpar os valores do CMOS.)

Tela de inicialização

A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado. (Exemplo de versão do BIOS: D3)

Existem dois modos de BIOS diferentes, como segue, e você pode usar a tecla <F2> para alternar entre os dois modos. O modo de configuração clássico fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item desejado. O Easy Mode permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para obter o desempenho ideal. No Easy Mode, você pode usar o mouse para percorrer os itens de configuração.

•
  Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults para definir o sistema para os padrões.
• Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem variar de acordo com a versão do BIOS.

M.I.T.

Se o sistema funcionará de forma estável com as configurações de overclock/sobretensão que você fez, isso depende das configurações gerais do seu sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil desses componentes. Esta página é apenas para usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e redefina a placa para os valores padrão.)

• Configurações Avançadas de Frequência
  • Valor do Clock do Host
    Exibe a frequência de operação atual do Clock do Host.
  • Taxa de Slice de Gráficos ^{(Observação)}
    Permite definir a Taxa de Slice de Gráficos.
  • Taxa de UnSlice de Gráficos ^{(Observação)}
    Permite definir a Taxa de UnSlice de Gráficos.
  • Taxa de Clock da CPU
    Permite alterar a taxa de clock para a CPU instalada. A faixa ajustável depende da CPU que está sendo instalada.
  • Frequência da CPU
    Exibe a frequência de operação atual da CPU.
• Configurações Avançadas do Núcleo da CPU
  • Taxa de Clock da CPU, Frequência da CPU
    As configurações acima são síncronas às dos mesmos itens no menu Configurações Avançadas de Frequência.
  • Deslocamento AVX ^{(Observação)}
    O deslocamento AVX é o deslocamento negativo da taxa AVX.

(Observação) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel^®, visite o site da Intel.

• Taxa Uncore
  Permite definir a taxa Uncore da CPU. A faixa ajustável depende da CPU que está sendo usada.
• Frequência Uncore
  Exibe a frequência Uncore atual da CPU.
• Substituição da Taxa Flexível da CPU
  Ativa ou desativa a Taxa Flexível da CPU. A taxa de clock máxima da CPU será baseada no valor de Configurações da Taxa Flexível da CPU se Taxa de Clock da CPU estiver definido como Auto (Automático). (Padrão: Desativado)
• Configurações da Taxa Flexível da CPU
  Permite definir a Taxa Flexível da CPU. A faixa ajustável pode variar de acordo com a CPU.
• Tecnologia Intel(R) Turbo Boost ^{(Observação)}
  Permite determinar se deve ativar a tecnologia Intel ® CPU Turbo Boost. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Taxa Turbo ^{(Observação)}
  Permite definir as taxas Turbo da CPU para diferentes números de núcleos ativos. Auto (Automático) define as taxas Turbo da CPU de acordo com as especificações da CPU. (Padrão: Auto (Automático))
• TDP de Limite de Energia (Watts) / Tempo de Limite de Energia
  Permite definir o limite de energia para o modo CPU Turbo e quanto tempo leva para operar no limite de energia especificado. Se o valor especificado for excedido, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a energia. Auto (Automático) define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto (Automático))
• Limite de Corrente do Núcleo (Amperes)
  Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduzirá automaticamente a frequência do núcleo para reduzir a corrente. Auto (Automático) define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto (Automático))
• Nº de Núcleos da CPU Ativados (Observação)
  Permite selecionar o número de núcleos da CPU a serem ativados em uma CPU multi-core Intel ® (o número de núcleos da CPU pode variar de acordo com a CPU). Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Tecnologia Hyper-Threading (Observação)
  Permite determinar se deve ativar a tecnologia multi-threading ao usar um Intel que oferece suporte a esta função. Este recurso funciona apenas para sistemas operacionais que oferecem suporte ao modo multi-processador. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Tecnologia Intel(R) Speed Shift (Tecnologia Intel® Speed Shift) ^{(Observação)}
  Ativa ou desativa a Tecnologia Intel^® Speed Shift. Ativar este recurso permite que o processador aumente sua frequência de operação mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Padrão: Desativado)
• CPU Enhanced Halt (C1E) ^{(Observação)}
  Ativa ou desativa a função Intel ® CPU Enhanced Halt (C1E), uma função de economia de energia da CPU no estado de interrupção do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Suporte ao Estado C3 ^{(Observação)}
  Permite determinar se deve permitir que a CPU entre no modo C3 no estado de interrupção do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C3 é um estado de economia de energia mais aprimorado do que C1. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))

(Observação) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel^®, visite o site da Intel.

• Suporte ao Estado C6/C7 ^{(Observação 1)}
  Permite determinar se deve permitir que a CPU entre no modo C6/C7 no estado de interrupção do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de economia de energia mais aprimorado do que C3. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Suporte ao Estado C8 ^{(Observação 1)}
  Permite determinar se deve permitir que a CPU entre no modo C8 no estado de interrupção do sistema. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C8 é um estado de economia de energia mais aprimorado do que C6/C7. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Limite do Estado C do Pacote ^{(Observação 1)}
  Permite especificar o limite do estado C para o processador. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Monitor Térmico da CPU ^{(Observação 1)}
  Ativa ou desativa a função Intel ® Thermal Monitor, uma função de proteção contra superaquecimento da CPU. Quando ativado, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver superaquecida. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Função EIST da CPU ^{(Observação 1)}
  Ativa ou desativa a Enhanced Intel ® Speed Step Technology (EIST). Dependendo da carga da CPU, a tecnologia Intel EIST pode diminuir dinamicamente e efetivamente a voltagem e a frequência do núcleo da CPU para diminuir o consumo médio de energia e a produção de calor. Auto (Automático) permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto (Automático))
• Otimização de Voltagem
  Permite determinar se deve ativar a otimização de voltagem para reduzir o consumo de energia. (Padrão: Desativado)
• RSR
  Permite determinar se deve diminuir automaticamente a taxa turbo da CPU se a voltagem/temperatura da CPU estiver muito alta. (Padrão: Ativado)
• Prefetcher de Hardware
  Permite determinar se deve ativar o prefetcher de hardware para buscar dados e instruções da memória para o cache. (Padrão: Ativado)
• Prefetch da Linha de Cache Adjacente
  Permite determinar se deve ativar o mecanismo de prefetch da linha de cache adjacente que permite ao processador recuperar a linha de cache solicitada, bem como a linha de cache subsequente. (Padrão: Ativado)
• Extreme Memory Profile (X.M.P.) ^{(Observação 2)}
  Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.

  Desativado	Desativa esta função. (Padrão)
  Perfil1	Usa as configurações do Perfil 1.
  Perfil2 (Observação 2)	Usa as configurações do Perfil 2.

• Multiplicador de Memória do Sistema
  Permite definir o multiplicador de memória do sistema. Auto (Automático) define o multiplicador de memória de acordo com os dados SPD da memória. (Padrão: Auto (Automático))

(Observação 1) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel^®, visite o site da Intel.
(Observação 2) Este item está presente apenas quando você instala uma CPU e um módulo de memória que oferecem suporte a este recurso.

• Memory Odd Ratio (100/133 or 200/266)
  Permite ajustar manualmente o clock de referência da memória. (Padrão: Auto)
• Memory Frequency (MHz)
• O primeiro valor de frequência da memória é a frequência operacional normal da memória que está sendo usada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as configurações do Multiplicador de Memória do Sistema.

• Configurações Avançadas de Memória
  • Extreme Memory Profile (X.M.P.) ^{(Observação)} , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
    As configurações acima são síncronas com aquelas sob os mesmos itens no menu Configurações Avançadas de Frequência.
  • Memory Boot Mode ^{(Observação)}
    Fornece métodos de detecção e treinamento de memória.

    Auto	Permite que o BIOS configure automaticamente esta configuração. (Padrão)
    Normal	O BIOS executa automaticamente o treinamento da memória. Observe que, se o sistema se tornar instável ou não inicializável, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte as apresentações do jumper de bateria/limpeza do CMOS no capítulo Instalação de Hardware para saber como limpar os valores do CMOS.)
    Enable Fast Boot	Pule a detecção e o treinamento da memória em alguns critérios específicos para uma inicialização de memória mais rápida.
    Disable Fast Boot	Detecte e treine a memória em cada inicialização.

  • Memory Enhancement Settings
    Fornece várias configurações de aprimoramento de desempenho de memória: Normal (desempenho básico), Relax OC, Enhanced Stability e Enhanced Performance. (Padrão: Normal)
  • Memory Timing Mode
    Manual e Advanced Manual permite que o Memory Multiplier Tweaker, Channel Interleaving, Rank Interleaving e as configurações de tempo de memória abaixo sejam configuráveis. As opções são: Auto (padrão), Manual, Advanced Manual.
  • Profile DDR Voltage
    Ao usar um módulo de memória não XMP ou o Extreme Memory Profile (X.M.P.) estiver definido como Disabled, o valor será exibido de acordo com a especificação da memória. Quando o Extreme Memory Profile (X.M.P.) estiver definido como Profile1 ou Profile2, o valor será exibido de acordo com os dados SPD na memória XMP.
  • Memory Multiplier Tweaker
    Fornece diferentes níveis de ajuste automático de memória. (Padrão: Auto)
  • Channel Interleaving
    Ativa ou desativa o entrelaçamento de canais de memória. Ativado permite que o sistema acesse simultaneamente diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Rank Interleaving
    Ativa ou desativa o entrelaçamento de ranks de memória. Ativado permite que o sistema acesse simultaneamente diferentes ranks da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)

(Observação) Este item está presente apenas quando você instala uma CPU e um módulo de memória que suportam este recurso.

• Sub-Tempos de Memória do Canal A/B
  Este submenu fornece configurações de tempo de memória para cada canal de memória. As respectivas telas de configuração de tempo são configuráveis somente quando o Modo de Tempo de Memória está definido como Manual ou Manual Avançado. Observação: seu sistema pode se tornar instável ou falhar ao inicializar depois que você fizer alterações nos tempos de memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS.
• Configurações Avançadas de Voltagem
• Configurações Avançadas de Energia
  • Calibração da Loadline do Vcore da CPU
    Permite configurar a Calibração da Load-Line para a voltagem do Vcore da CPU. Selecionar um nível mais alto mantém a voltagem do Vcore da CPU mais consistente com o que está definido no BIOS sob carga pesada. Auto permite que o BIOS configure automaticamente esta configuração e define a voltagem seguindo as especificações da Intel. (Padrão: Auto)
  • Calibração da Loadline VAXG
    Permite configurar a Calibração da Load-Line para a voltagem VAXG da CPU. Selecionar um nível mais alto mantém a voltagem VAXG da CPU mais consistente com o que está definido no BIOS sob carga pesada. Auto permite que o BIOS configure automaticamente esta configuração e define a voltagem seguindo as especificações da Intel. (Padrão: Auto)
• Controle de Voltagem do Núcleo da CPU
  Esta seção fornece opções de controle de voltagem da CPU.
• Controle de Voltagem do Chipset
  Esta seção fornece opções de controle de voltagem do Chipset.
• Controle de Voltagem DRAM
  Esta seção fornece opções de controle de voltagem da memória.
• Status de Saúde do PC
  • Redefinir Status de Abertura do Gabinete

    Desabilitado	Mantém ou limpa o registro do status anterior de intrusão no chassi. (Padrão)
    Habilitado	Limpa o registro do status anterior de intrusão no chassi e o campo Abertura do Gabinete mostrará "Não" na próxima inicialização.

  • Abertura do Gabinete
    Exibe o status de detecção do dispositivo de detecção de intrusão no chassi conectado ao header CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Sim", caso contrário, mostrará "Não". Para limpar o registro de status de intrusão no chassi, defina Redefinir Status de Abertura do Gabinete como Habilitado, salve as configurações no CMOS e reinicie o sistema.
  • Voltagem do Vcore da CPU/VCCSA da CPU/Canal A/B DRAM/+3.3V/+5V/+12V/VAXG da CPU
    Exibe as voltagens atuais do sistema.
• Configurações Diversas
  • Velocidade Máxima do Link
    Permite definir o modo de operação dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
  • Aprimoramento 3DMark01
    Permite determinar se deve aprimorar algum desempenho de benchmark legado. (Padrão: Desabilitado)
• Configurações do Smart Fan 5 & Monitor
  Permite selecionar um alvo para monitorar e fazer ajustes adicionais. (Padrão: CPU FAN)
  • Controle de Velocidade da Ventoinha

    Normal	Permite que a ventoinha funcione em diferentes velocidades de acordo com a temperatura. Você pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Padrão)
    Silencioso	Permite que a ventoinha funcione em velocidades lentas.
    Manual	Permite controlar a velocidade da ventoinha no gráfico de curva.
    Velocidade Máxima	Permite que a ventoinha funcione em velocidades máximas.

  • Entrada de Temperatura de Uso do Controle da Ventoinha
    Permite selecionar a temperatura de referência para o controle de velocidade da ventoinha.
  • Intervalo de Temperatura
    Permite selecionar o intervalo de temperatura para a mudança de velocidade da ventoinha.
  • Modo de Controle da Ventoinha/Bomba

    Automático	Permite que o BIOS detecte automaticamente o tipo de ventoinha/bomba instalada e define o modo de controle ideal. (Padrão)
    Voltagem	O modo de voltagem é recomendado para uma ventoinha/bomba de 3 pinos.
    PWM	O modo PWM é recomendado para uma ventoinha/bomba de 4 pinos.

  • Velocidade da Ventoinha
    Exibe as velocidades atuais da ventoinha/bomba.
  • Controle de Aviso de Temperatura
    Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, o BIOS emitirá um som de aviso. As opções são: Desabilitado (padrão), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Aviso de Falha da Ventoinha/Bomba
    Permite que o sistema emita um som de aviso se a ventoinha/bomba não estiver conectada ou falhar. Verifique a condição da ventoinha/bomba ou a conexão da ventoinha/bomba quando isso ocorrer. (Padrão: Desabilitado)

Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Você também pode selecionar o idioma padrão usado pela BIOS e definir manualmente a hora do sistema.

• Nível de Acesso
  Exibe o nível de acesso atual dependendo do tipo de proteção por senha usada. (Se nenhuma senha for definida, o padrão será exibido como Administrator (Administrador).) O nível de Administrador permite que você faça alterações em todas as configurações da BIOS; o nível de Usuário só permite que você faça alterações em certas configurações da BIOS, mas não em todas.
• Idioma do Sistema
  Seleciona o idioma padrão usado pela BIOS.
• Data do Sistema
  Define a data do sistema. O formato da data é semana (somente leitura), mês, dia e ano. Use <Enter> para alternar entre os campos Mês, Dia e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
• Hora do Sistema
  Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.

BIOS

• Estado do NumLock na Inicialização
  Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: Ligado)
• Opção de Segurança
  Especifica se uma senha é necessária sempre que o sistema é inicializado, ou apenas quando você entra na Configuração da BIOS. Depois de configurar este item, defina as senhas no item Senha de Administrador/Senha de Usuário.

  Configuração	Uma senha é necessária apenas para entrar no programa de Configuração da BIOS. Uma senha é necessária para inicializar o sistema e para entrar na Configuração da BIOS
  Sistema	Uma senha é necessária para inicializar o sistema e para entrar no programa de Configuração da BIOS. (Padrão)

• Exibição do LOGO em Tela Cheia
  Permite que você determine se deve exibir o Logotipo da GIGABYTE na inicialização do sistema. Disabled (Desativado) ignora o Logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)
• Prioridades da Opção de Inicialização
  Especifica a ordem geral de inicialização a partir dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de inicialização. Para inicializar a partir de um sistema operacional que suporta o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:". Ou, se você quiser instalar um sistema operacional que suporte o particionamento GPT, como o Windows 7 64-bit, selecione a unidade óptica que contém o disco de instalação do Windows 7 64-bit e é prefixada com a string "UEFI:".
• Prioridades BBS da Unidade de Disco Rígido/CD/DVD ROM/Unidade de Disquete/Dispositivo de Rede
  Especifica a ordem de inicialização para um tipo de dispositivo específico, como discos rígidos, unidades ópticas, unidades de disquete e dispositivos que suportam a função Boot from LAN, etc. Pressione <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão conectados. Este item está presente apenas se pelo menos um dispositivo para este tipo estiver instalado.
• Inicialização Rápida
  Ativa ou desativa a Inicialização Rápida para encurtar o processo de inicialização do SO. Ultra Fast (Ultra Rápido) fornece a velocidade de inicialização mais rápida. (Padrão: Desativado)
• Suporte SATA

  Todos os Dispositivos Sata	Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST. (Padrão)
  Apenas o HDD da Última Inicialização	Com exceção da unidade de inicialização anterior, todos os dispositivos SATA são desativados antes que o processo de inicialização do SO seja concluído.

  Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada ou Ultra Rápida.
• Suporte VGA
  Permite que você selecione qual tipo de sistema operacional inicializar.

  Automático	Ativa apenas a opção ROM herdada.
  Driver EFI	Ativa a opção ROM EFI. (Padrão)

  Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada ou Ultra Rápida.
• Suporte USB

  Desativado	Todos os dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.
  Inicialização Completa	Todos os dispositivos USB são funcionais no sistema operacional e durante o POST.
  Inicialização Parcial	Parte dos dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído. (Padrão)

  Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada. Esta função é desativada quando a Inicialização Rápida está definida como Ultra Rápida.
• Suporte a Dispositivos PS2

  Desativado	Todos os dispositivos PS/2 são desativados antes que o processo de inicialização do SO seja concluído.
  Ativado	Todos os dispositivos PS/2 são funcionais no sistema operacional e durante o POST. (Padrão)

  Este item é configurável apenas quando a Inicialização Rápida está definida como Ativada. Esta função é desativada quando a Inicialização Rápida está definida como Ultra Rápida.

• Suporte ao Driver de Pilha de Rede

  Desativado	Desativa a inicialização a partir da rede. (Padrão)
  Ativado	Ativa a inicialização a partir da rede.

  Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
• Próxima Inicialização Após Perda de Energia CA

  Inicialização Normal	Ativa a inicialização normal após o retorno da energia CA. (Padrão)
  Inicialização Rápida	Mantém as configurações de Inicialização Rápida após o retorno da energia CA.

  Este item é configurável apenas quando Fast Boot (Inicialização Rápida) está definido como Enabled (Ativado) ou Ultra Fast (Ultra Rápido).
• Velocidade do Mouse
  Permite que você defina a velocidade de movimento do cursor do mouse. (Padrão: 1 X)
• Recursos do Windows 8/10
  Permite que você selecione o sistema operacional a ser instalado. (Padrão: Outro SO)
• Suporte a CSM
  Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de inicialização de PC legado.

  Ativado	Ativa o UEFI CSM. (Padrão)
  Desativado	Desativa o UEFI CSM e suporta apenas o processo de inicialização do UEFI BIOS.

  Este item é configurável apenas quando Recursos do Windows 8/10 está definido como Windows 8/10 ou Windows 8/10 WHQL.
• ROM de Opção de Inicialização LAN PXE
  Permite que você selecione se deseja ativar a opção ROM herdada para o controlador LAN. (Padrão: Desativado) Este item é configurável apenas quando Suporte a CSM está definido como Ativado.
• Controle da Opção de Inicialização de Armazenamento
  Permite que você selecione se deseja ativar o UEFI ou a opção ROM herdada para o controlador do dispositivo de armazenamento.

  Não iniciar	Desativa a opção ROM.
  Legado	Ativa apenas a opção ROM herdada. (Padrão)
  UEFI	Ativa apenas a opção ROM UEFI.

  Este item é configurável apenas quando Suporte a CSM está definido como Ativado.
• Outro Dispositivo PCI
  Permite que você selecione se deseja ativar o UEFI ou a opção ROM herdada para o controlador de dispositivo PCI diferente dos controladores LAN, dispositivo de armazenamento e gráficos.

  Não iniciar	Desativa a opção ROM.
  Legado	Ativa apenas a opção ROM herdada.
  UEFI	Ativa apenas a opção ROM UEFI. (Padrão)

  Este item é configurável apenas quando Suporte a CSM está definido como Ativado.
• Senha de Administrador
  Permite que você configure uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração da BIOS. Diferentemente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações da BIOS.
• Senha de Usuário
  Permite que você configure uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração da BIOS. No entanto, a senha de usuário permite apenas que você faça alterações em certas configurações da BIOS, mas não em todas.
  Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, insira a correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar. NOTE (OBSERVAÇÃO): Antes de definir a Senha de Usuário, certifique-se de definir primeiro a Senha de Administrador.
• Inicialização Segura
  Permite que você ative ou desative a Inicialização Segura e configure as configurações relacionadas.

Periféricos

• Saída de vídeo inicial
  Especifica a primeira inicialização da tela do monitor a partir da placa de vídeo PCI Express instalada ou da placa de vídeo integrada.

  IGFX	Define a placa de vídeo integrada como a primeira tela.
  PCIe 1 Slot	Define a placa de vídeo no slot PCIEX16 como a primeira tela. (Padrão)
  PCIe 2 Slot	Define a placa de vídeo no slot PCIEX4 como a primeira tela.

• LED_C Connect
  Ativa ou desativa as luzes da faixa de LED RGB (RGBW) conectada ao conector LED_C na placa-mãe. (Padrão: Ativado)
• RGB Fusion
  Permite definir o modo de iluminação LED para a placa-mãe.

  Off	Desativa esta função.
  Pulse Mode	Todos os LEDs simultaneamente aumentam e diminuem o brilho.
  Color Cycle	Todos os LEDs simultaneamente percorrem um espectro completo de cores.
  Static Mode	Todos os LEDs emitem uma única cor. (Padrão)
  Flash Mode	Todos os LEDs simultaneamente piscam, ligando e desligando.

• Intel Platform Trust Technology (PTT)
  Ativa ou desativa a Tecnologia PTT Intel^®. (Padrão: Desativado)
• USB 3.0 DAC-UP 2 (Tensão de saída das portas USB 3.1 Gen 1 no painel traseiro)
  Permite aumentar a tensão de saída das portas USB 3.1 Gen 1 no painel traseiro (as que estão abaixo da porta de teclado/mouse PS/2) para fortalecer a estabilidade do(s) seu(s) dispositivo(s) USB.

  Normal	Mantém a tensão de saída original. (Padrão)
  Disable USB bus power	Desativa a alimentação dos conectores USB. Players de áudio de ponta podem conectar sua própria fonte de alimentação USB externa.
  Voltage Compensation +0.1V	Adiciona 0,1V à tensão de saída original.
  Voltage Compensation +0.2V	Adiciona 0,2V à tensão de saída original.
  Voltage Compensation +0.3V.	Adiciona 0,3V à tensão de saída original.

• Configuração do controlador SATA OffBoard
  Exibe informações sobre seu SSD PCIe M.2, se instalado.
• Trusted Computing
  Ativa ou desativa o Trusted Platform Module (TPM).
• Intel(R) Bios Guard Technology
  Ativa ou desativa o recurso BIOS Guard da Intel^®, que protege o BIOS contra ataques maliciosos.
• Configuração da pilha de rede
  Desativa ou ativa a inicialização a partir da rede para instalar um sistema operacional de formato GPT, como a instalação do sistema operacional a partir do servidor Windows Deployment Services. (Padrão: Desativado)
  • Suporte Ipv4 PXE
    Ativa ou desativa o suporte IPv4 PXE. Este item é configurável apenas quando a pilha de rede está ativada.
  • Suporte Ipv4 HTTP
    Ativa ou desativa o suporte de inicialização HTTP para IPv4. Este item é configurável apenas quando a pilha de rede está ativada.
  • Suporte Ipv6 PXE
    Ativa ou desativa o suporte IPv6 PXE. Este item é configurável apenas quando a pilha de rede está ativada.
  • Suporte Ipv6 HTTP
    Ativa ou desativa o suporte de inicialização HTTP para IPv6. Este item é configurável apenas quando a pilha de rede está ativada.
  • Tempo de espera da inicialização PXE
    Permite configurar quanto tempo esperar antes de poder pressionar <Esc> para abortar a inicialização PXE. Este item é configurável apenas quando a pilha de rede está ativada. (Padrão: 0)
  • Contagem de detecção de mídia
    Permite definir o número de vezes para verificar a presença de mídia. Este item é configurável apenas quando a pilha de rede está ativada. (Padrão: 1)
• Configuração NVMe
  Exibe informações sobre seu SSD PCIe NVME M.2, se instalado.
• Configuração USB & Suporte USB legado
  Permite que o teclado/mouse USB sejam usados no MS-DOS. (Padrão: Ativado)
  • Entrega XHCI
    Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte XHCI Hand-off. (Padrão: Desativado)
  • Suporte ao driver de armazenamento em massa USB
    Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
  • Emulação de porta 60/64
    Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isso deve ser ativado para suporte legado completo para teclados/mouses USB no MS-DOS ou em um sistema operacional que não oferece suporte nativo a dispositivos USB. (Padrão: Ativado)
  • Dispositivos de armazenamento em massa
    Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.
• Configuração SATA e RST & Controlador(es) SATA
  Ativa ou desativa os controladores SATA integrados. (Padrão: Ativado)
  • Seleção do modo SATA
    Especifica o modo de operação dos controladores SATA integrados.


    Intel RST com aceleração do sistema Intel Optane	Ativa o suporte à tecnologia Intel ® Optane ™ para os controladores SATA.
    AHCI	Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)

  • Suporte agressivo a LPM
    Ativa ou desativa o recurso de economia de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Padrão: Ativado)
  • Porta 0/1/2/3/4/5
    Ativa ou desativa cada porta SATA. (Padrão: Ativado)
  • Hot plug
    Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Padrão: Desativado)
    Configurado como eSATA
    Ativa ou desativa o suporte para dispositivos SATA externos.

Chipset

• VT-d ^{(Observação)}
  Ativa ou desativa a Tecnologia de Virtualização Intel^® para E/S Direcionada. (Padrão: Ativado)
• Placa de vídeo interna
  Ativa ou desativa a função de placa de vídeo integrada. (Padrão: Automático)
• DVMT pré-alocado
  Permite definir o tamanho da memória da placa de vídeo integrada. As opções são: 32M~1024M. (Padrão: 32M)
• Memória Gfx total do DVMT
  Permite alocar o tamanho da memória DVMT da placa de vídeo integrada. As opções são: 128M, 256M, MAX. (Padrão: 256M)
• Controlador de áudio
  Ativa ou desativa a função de áudio integrada. (Padrão: Ativado)
  Se desejar instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Desativado.
• Controlador LAN PCH
  Ativa ou desativa a função LAN integrada. (Padrão: Ativado)
  Se desejar instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Desativado.
• Ativar Wake on LAN
  Ativa ou desativa a função Wake on LAN. (Padrão: Ativado)
• Temporizador de alta precisão
  Ativa ou desativa o High Precision Event Timer (HPET) no sistema operacional. (Padrão: Ativado)
• Entradas IOAPIC 24-119
  Ativa ou desativa esta função. (Padrão: Ativado)

(Observação) Este item está presente apenas quando você instala uma CPU que oferece suporte a este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel^®, visite o site da Intel.

Energia

• Platform Power Management (Gerenciamento de energia da plataforma)
  Ativa ou desativa a função Active State Power Management (ASPM) (Gerenciamento de energia de estado ativo). (Padrão: Desativado)
• PEG ASPM
  Permite que você configure o modo ASPM para o dispositivo conectado ao barramento PEG da CPU. Este item só pode ser configurado quando Platform Power Management (Gerenciamento de energia da plataforma) está definido como Enabled (Ativado). (Padrão: Ativado)
• PCH ASPM
  Permite que você configure o modo ASPM para o dispositivo conectado ao barramento PCI Express do chipset. Este item só pode ser configurado quando Platform Power Management (Gerenciamento de energia da plataforma) está definido como Enabled (Ativado). (Padrão: Ativado)
• DMI ASPM
  Permite que você configure o modo ASPM para o lado da CPU e o lado do chipset do link DMI. Este item só pode ser configurado quando Platform Power Management (Gerenciamento de energia da plataforma) está definido como Enabled (Ativado). (Padrão: Ativado)
• AC BACK (Energia CA de volta)
  Determina o estado do sistema após o retorno da energia após uma perda de energia CA.


  Always Off (Sempre desligado)	O sistema permanece desligado após o retorno da energia CA. (Padrão)
  Always On (Sempre ligado)	O sistema é ligado após o retorno da energia CA.
  Memory (Memória)	O sistema retorna ao seu último estado ativo conhecido após o retorno da energia CA.

• Power On By Keyboard (Ligar pelo teclado)
  Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
  Observação: para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.


  Disabled (Desativado)	Desativa esta função. (Padrão)
  Any Key (Qualquer tecla)	Pressione qualquer tecla para ligar o sistema.
  Keyboard 98 (Teclado 98)	Pressione o botão POWER no teclado Windows 98 para ligar o sistema.
  Password (Senha)	Defina uma senha com 1 a 5 caracteres para ligar o sistema.

• Power On Password (Senha para ligar)
  Defina a senha quando Power On By Keyboard (Ligar pelo teclado) estiver definido como Password (Senha).
  Pressione <Enter> neste item e defina uma senha com até 5 caracteres e, em seguida, pressione <Enter> para aceitar. Para ligar o sistema, digite a senha e pressione <Enter>.
  Observação: para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem inserir a senha para limpar as configurações de senha.
• Power On By Mouse (Ligar pelo mouse)
  Permite que o sistema seja ligado por um evento de ativação do mouse PS/2.
  Observação: para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.

  Disabled (Desativado)	Desativa esta função. (Padrão)
  Move (Mover)	Mova o mouse para ligar o sistema.
  Double Click (Clique duplo)	Dê um clique duplo no botão esquerdo do mouse para ligar o sistema.

• ErP
  Determina se o sistema deve consumir menos energia no estado S5 (desligamento). (Padrão: Desativado)
  Observação: quando este item está definido como Enabled (Ativado), as seguintes funções ficarão indisponíveis: Resume by Alarm (Retomar por alarme), ativação de evento PME, ligar pelo mouse, ligar pelo teclado e Wake on LAN (Ativar na LAN).
• Soft-Off by PWR-BTTN (Desligamento suave por PWR-BTTN)
  Configura a maneira de desligar o computador no modo MS-DOS usando o botão liga/desliga.

  Instant-Off (Desligamento instantâneo)	Pressione o botão liga/desliga e o sistema será desligado instantaneamente. (Padrão)
  Delay 4 Sec. (Atraso de 4 segundos)	Pressione e segure o botão liga/desliga por 4 segundos para desligar o sistema. Se o botão liga/desliga for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

• Power Loading (Carregamento de energia)
  Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com carga baixa, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Enabled (Ativado). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Resume by Alarm (Retomar por alarme)
  Determina se deve ligar o sistema em um horário desejado. (Padrão: Desativado)
  Se ativado, defina a data e a hora da seguinte forma:
  Wake up day (Dia de ativação): ligue o sistema em um horário específico em cada dia ou em um dia específico em um mês.
  Wake up hour/minute/second (Hora/minuto/segundo de ativação): defina a hora em que o sistema será ligado automaticamente.
  Observação: ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da energia CA, ou as configurações podem não ser eficazes.
• RC6(Render Standby) (RC6 (Renderização em espera))
  Permite que você determine se deve permitir que os gráficos integrados entrem no modo de espera para diminuir o consumo de energia. (Padrão: Ativado)

Save & Exit (Salvar e sair)

• Save & Exit Setup (Salvar e sair da configuração)
  Pressione <Enter> neste item e selecione Yes (Sim). Isso salva as alterações no CMOS e sai do programa de configuração do BIOS. Selecione No (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
• Exit Without Saving (Sair sem salvar)
  Pressione <Enter> neste item e selecione Yes (Sim). Isso sai da configuração do BIOS sem salvar as alterações feitas na configuração do BIOS no CMOS. Selecione No (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
• Load Optimized Defaults (Carregar padrões otimizados)
  Pressione <Enter> neste item e selecione Yes (Sim) para carregar as configurações padrão ideais do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.
• Boot Override (Substituição de inicialização)
  Permite que você selecione um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes (Sim) para confirmar. Seu sistema será reiniciado automaticamente e inicializará a partir desse dispositivo.
• Save Profiles (Salvar perfis)
  Esta função permite que você salve as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1 (Perfil de configuração 1) ~ Setup Profile 8 (Perfil de configuração 8). Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB (Selecionar arquivo em HDD/FDD/USB) para salvar o perfil em seu dispositivo de armazenamento.
• Load Profiles (Carregar perfis)
  Se o seu sistema ficar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado antes, sem o incômodo de reconfigurar as configurações do BIOS. Primeiro, selecione o perfil que deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB (Selecionar arquivo em HDD/FDD/USB) para inserir o perfil criado anteriormente a partir de seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).

Instalação dos Drivers

•
  Antes de instalar os drivers, primeiro instale o sistema operacional. (As instruções a seguir usam o Windows 10 como o sistema operacional de exemplo.)
• Após instalar o sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito da tela e selecione "Executar Run.exe". (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)

"Xpress Install" (Instalação Xpress) irá escanear automaticamente seu sistema e então listar todos os drivers que são recomendados para instalar. Você pode clicar no botão Xpress Install e "Xpress Install" (Instalação Xpress) irá instalar todos os drivers selecionados. Ou clique no ícone de seta para instalar individualmente os drivers que você precisa.

Por favor, visite o site da GIGABYTE para mais informações sobre o software.

Por favor, visite o site da GIGABYTE para detalhes sobre a configuração do software de áudio.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar GIGABYTE GA-B250M-Gaming 5 - Manual da placa-mãe

Idiomas disponíveis
